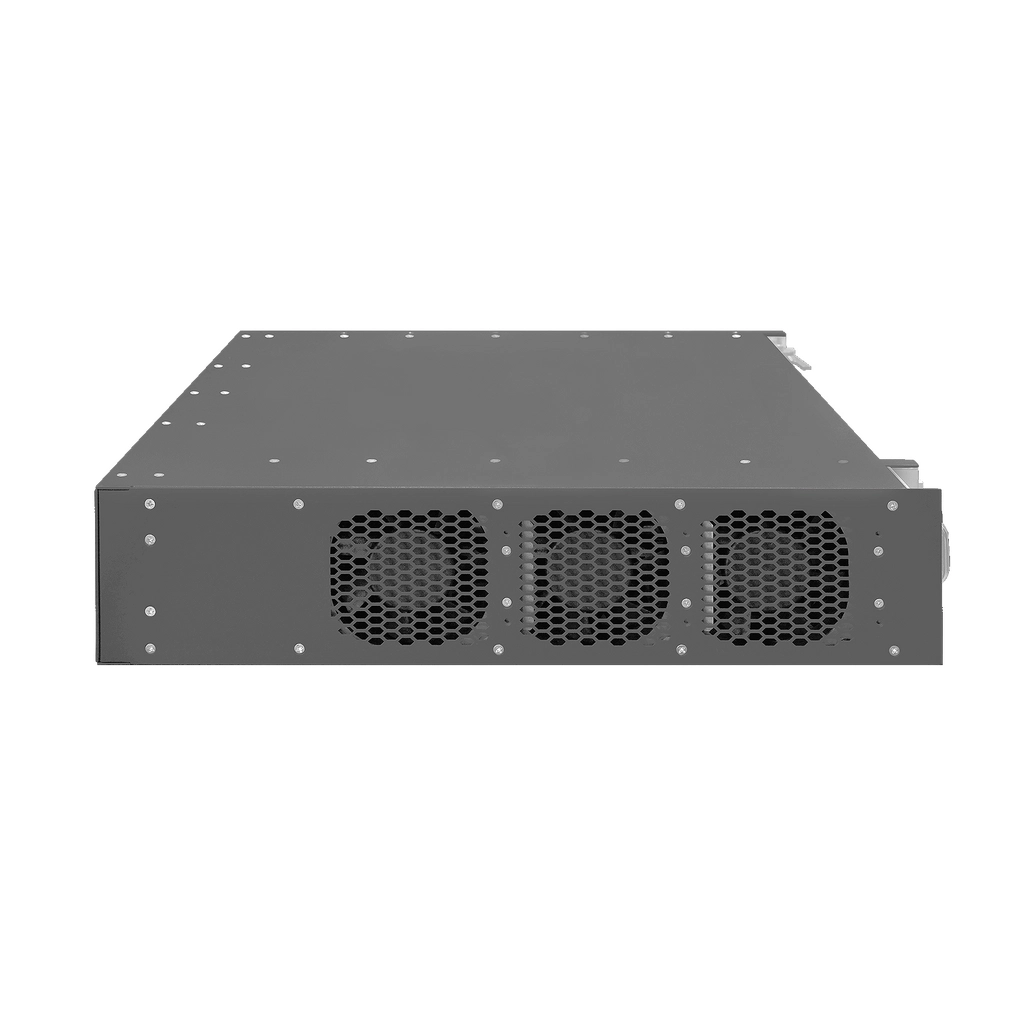

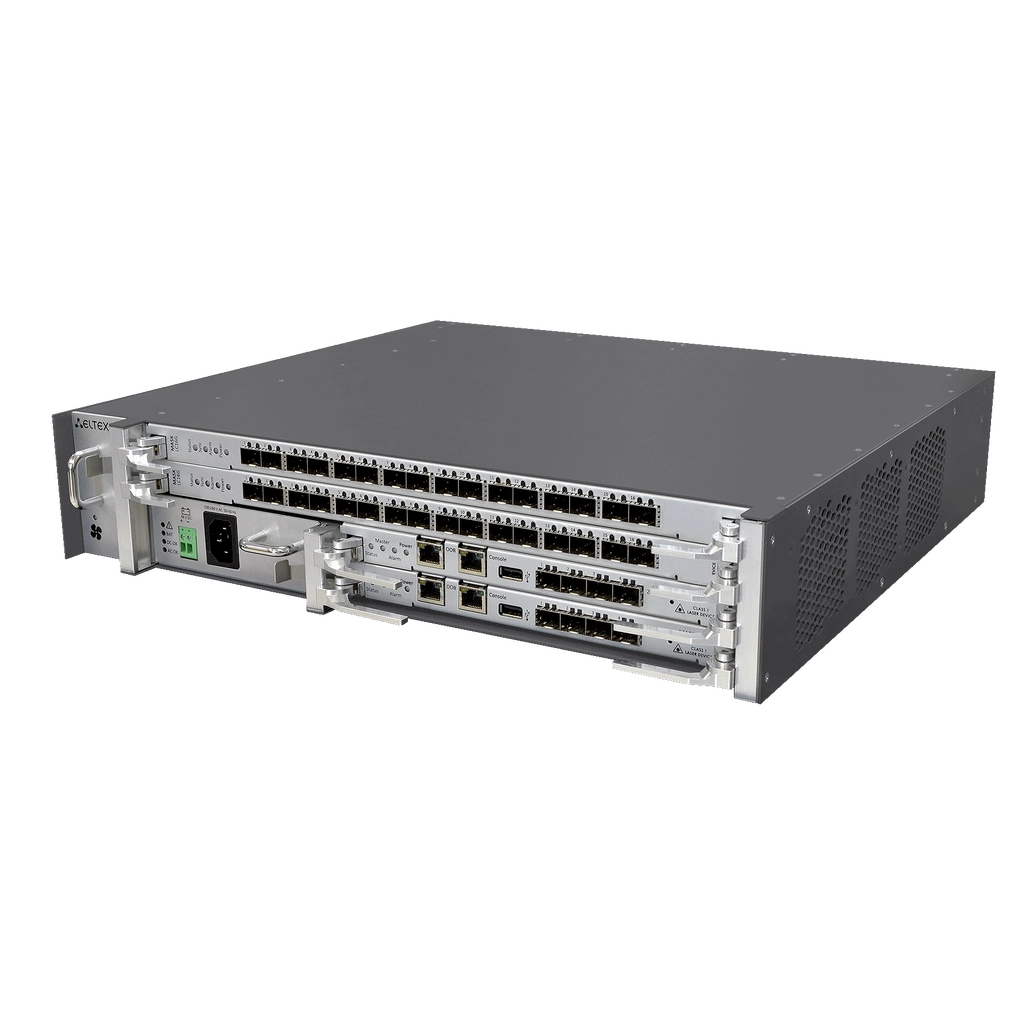

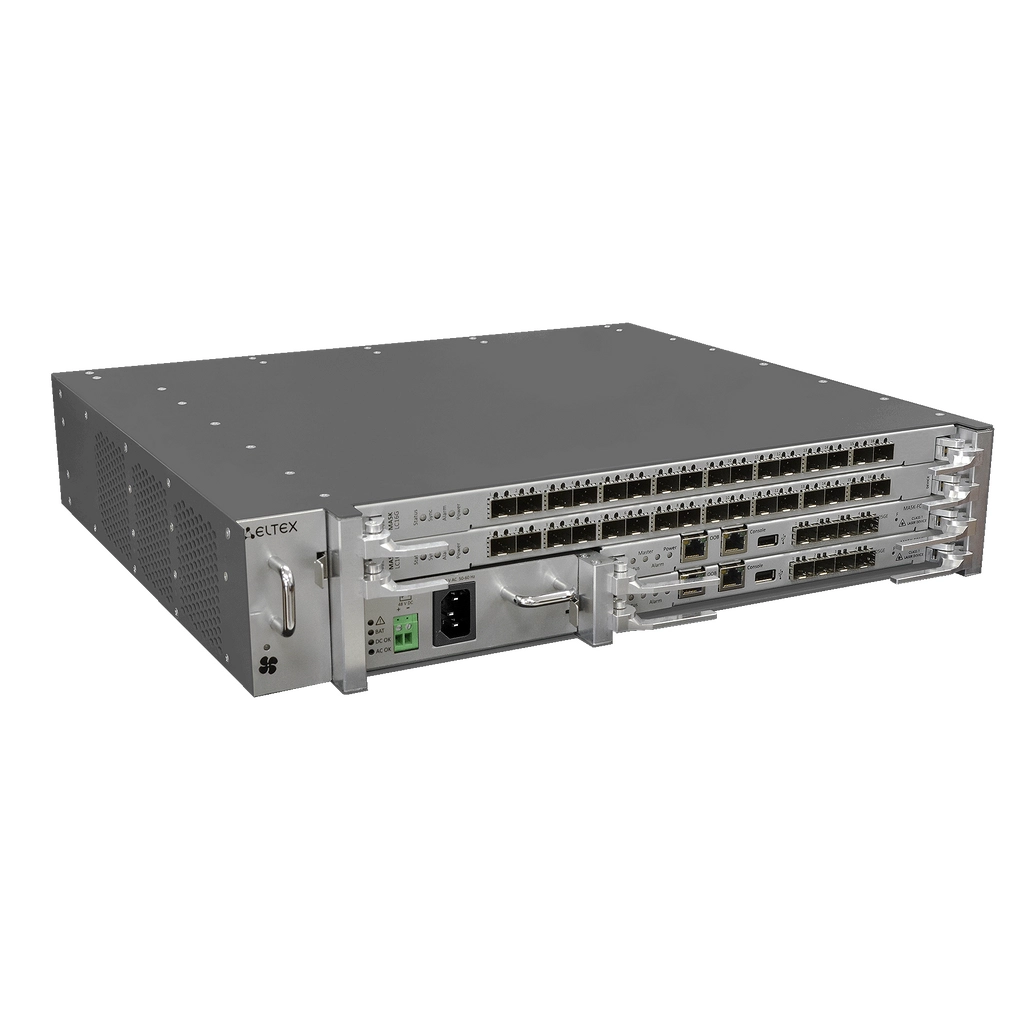

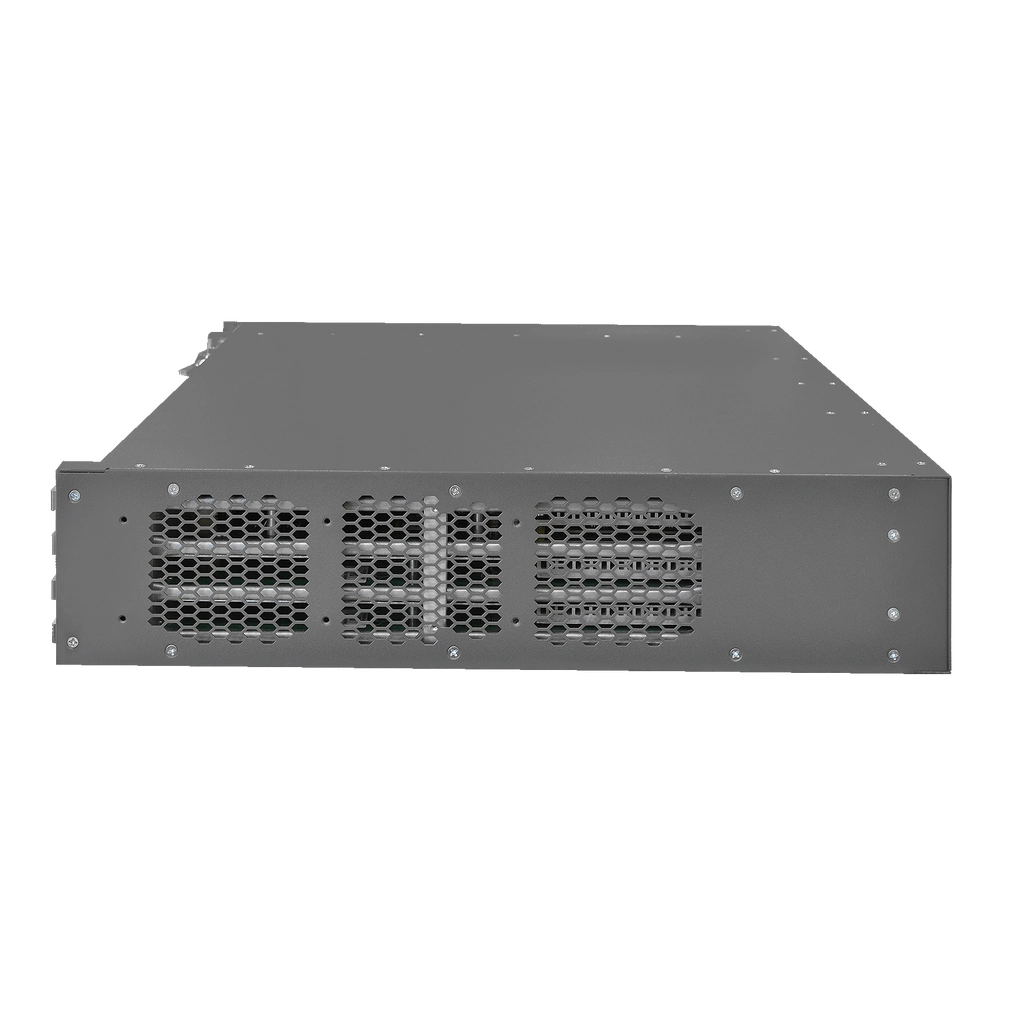

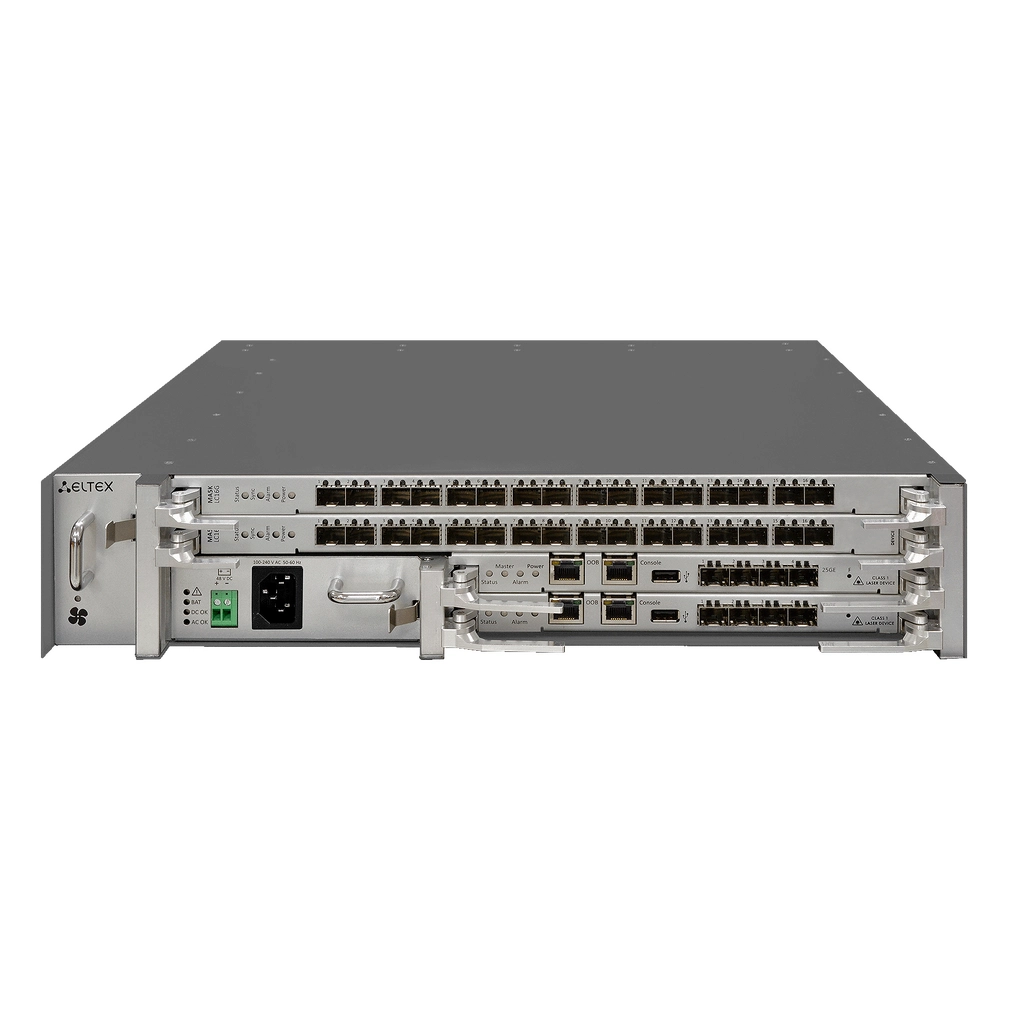

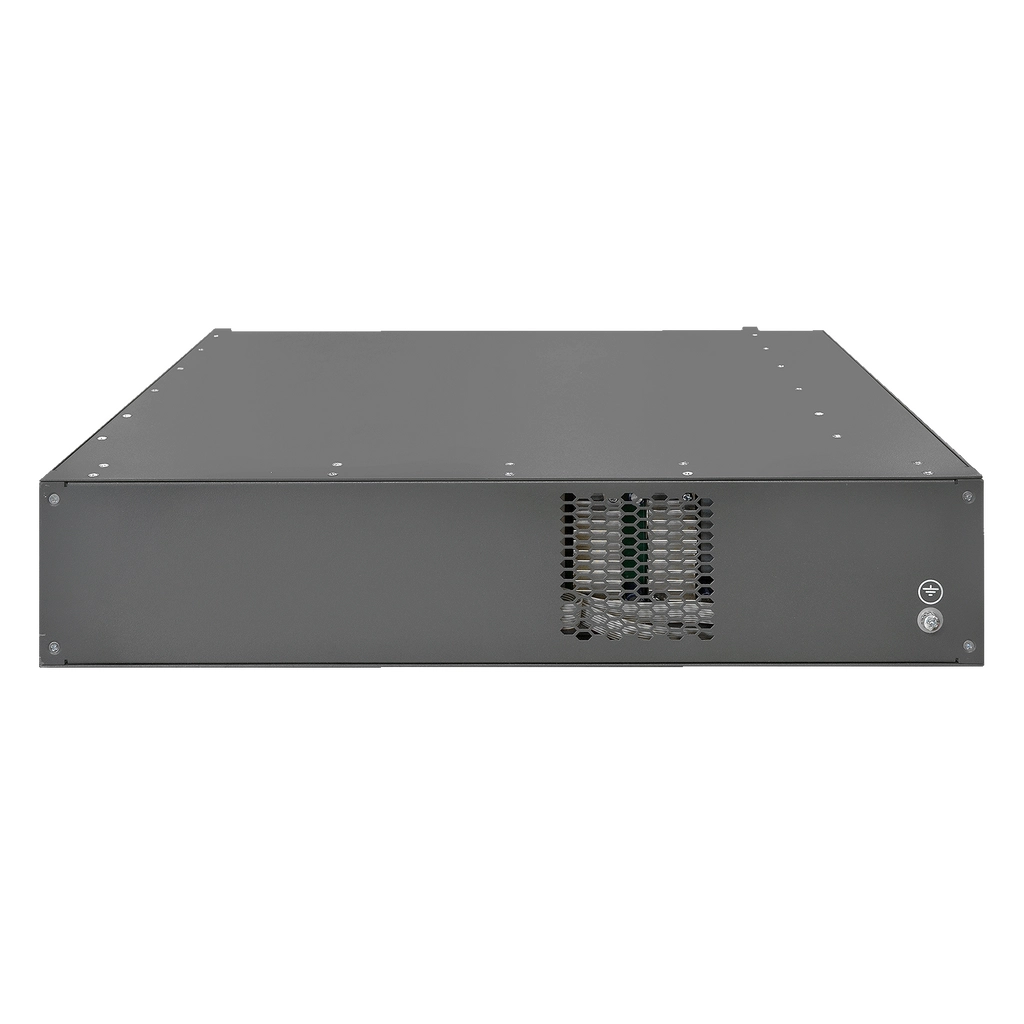

OLT MA5020 Eltex | 32 порта XGS-PON/GPON

1. Настроить аутентификацию через сервер TACACS+ с IP-адресом 10.10.10.2 с ключем 12345678.
2. Если сервер не доступен, должна использовать локальная аутентификация.
3. Предоставить пользователям аутентифицирующимся через TACACS+ права на редактирование конфигурации.
4. Включить учет вводимых пользователем команд и входа/выхода пользователей из системы.

Добавим настройки сервера:

• LTP-8X# configure terminal
• LTP-8X(config)# tacacs-server host 10.10.10.2
• LTP-8X(config)# tacacs-server key 12345678
• LTP-8X(config)# tacacs-server timeout 3
• LTP-8X(config)# tacacs-server port 50006
• LTP-8X(config)# do commit

Изменим параметры аутентификации, чтобы сначала использовалась TACACS, а затем local:

• LTP-8X# configure terminal
• LTP-8X(config)# aaa authentication tacacs+

Изменим параметры аутентификации для повышения привелегий(enable):

• LTP-8X(config)# aaa authorization tacacs+

Если сервер TACACS+ недоступен, то для аутентификации для повышения привелегий будет использоваться пароль пользователя.

Для того, чтобы пользователи аутентифицирующиеся через TACACS+, могли редактировать конфигурацию в системе необходимо создать пользователя с именем «remote» (пароль любой) и наделить его соответствующими привелегиями:

• MA4000(pp4x-config)# exit
• MA4000(pp4x)# exit
• MA4000# user add remote 12345678
• MA4000# user permissions configure-all remote

Включим учет входа/выхода пользователей из системы:

• LTP-8X(config)# aaa accounting start-stop tacacs+

Включим учет вводимых пользователем команд:

• LTP-8X(config)# aaa accounting commands tacacs+

Применим настройки:

• LTP-8X(config)# do commit

LTP-X(config)# logging remote 172.110.6.10 544 //адрес и порт удаленного syslog сервера
LTP-X(config)# logging system loglevel debug

включаем необходимые модули для мониторинга

LTP-X(config)# logging module pmchal-ont loglevel debug
LTP-X(config)# logging module pmchal-olt loglevel debug
LTP-X(config)# logging module pmchal-dhcpra loglevel debug

После настройки логгирование выглядит так:

LTP# show logging module all
 Log:
 Submodule [pmchal-gpon]:
 Log level:                    notice
 Submodule [pmchal-ipc]:
 Log level:                    notice
 Submodule [pmchal-machine]:
 Log level:                    notice
 Submodule [pmchal-olt]:
 Log level:                    debug
 Submodule [pmchal-ont]:
 Log level:                    debug
 Submodule [pmchal-gpon-port]:
 Log level:                    notice
 Submodule [pmchal-scheduler]:
 Log level:                    notice
 Submodule [pmchal-dhcpra]:
 Log level:                    debug
 Submodule [pmchal-pppoeia]:
 Log level:                    notice
 Submodule [pmchal-rdn]:
 Log level:                    notice
 Submodule [snmp]:
 Log level:                    notice
 Submodule [alarm]:
 Log level:                    notice
 Submodule [dhcpd]:
 Log level:                    notice
 Submodule [pmchal-dhcpv6ra]:
 Log level:                    notice

LTP# show logging
 Log:
 Remote syslog: 172.110.6.10
 Port: 544
 Size: 16384
 Save logs between boots: false
 Log input commands:      false
 Destinations:
 System:                  debug
 Console:                 critical
 Remote shells:           critical
 File:                    notice

• LTP-8X# show gpon olt pppoe

Просмотреть список сконфигурированных профилей:

• LTP-8X# show profile pppoe-ia

Добавить новый профиль (XX - номер профиля):

• LTP-8X# configure terminal
• LTP-8X(config)# profile pppoe-ia pppoe-ia-XX

Перейти к редактированию требуемого профиля:

• LTP-8X(config-pppoe-ia)("pppoe-ia-XX")#

Ввести команды:

• <set max_number_pppoe_sessions [0..8192]> - задать максимальное количество PPPoE-сессий для профиля.
• <set max_number_pppoe_sessions_per_user [0..4]> - задать максимальное количество для одного ONT.
• <set intermediate_agent enabled>- включитьIntermediate Agent.

Включить защиту от dos-атак:

• LTP-8X(config-pppoe-ia)("pppoe-ia-00")# dos-block
• LTP-8X(config-pppoe-ia)("pppoe-ia-00")# dos-block packet-limit 200
• LTP-8X(config-pppoe-ia)("pppoe-ia-00")# dos-block block-time 300

Ограничить количество сессий:

• LTP-8X(config-pppoe-ia)("pppoe-ia-00")# sessions-limit 128 per-user 2

Сохранить изменения:

• LTP-8X(config-pppoe-ia)("pppoe-ia-00")# do commit
• LTP-8X(config-pppoe-ia)("pppoe-ia-00")# do save

Перейти к конфигурированию OLT командой <olt>, назначить требуемый профиль конфигурации PPPoE Intermedia Agent:

• LTP-8X(pon/olt)> set general profile_pppoeia 1

Ввести команду для применения и сохранения изменений в конфигурации устройства:

• LTP-8X(pon/olt)> config commit
• LTP-8X(pon/olt)> config save

Настройки вступят в силу после реконфигурацию OLT-чипа:

• LTP-8X(pon/olt)> reconf

Просмотр активных сессий PPPoE осуществляется командой:

• LTP-8X(pon/olt)> show PPPoE sessions all [0..7/all], где 0..7 - номер дерева, all - просмотр сессий на всех деревьях.

Необходимо создать профиль cross-connect, задать Vlan услуги, изменить модель на ont и задать bridge group:

LTP-X# configure terminal
LTP-X(config)# profile cross-connect BRIDGE
LTP-X(config-cross-connect)("BRIDGE")# bridge
LTP-X(config-cross-connect)("BRIDGE")# bridge group 20
LTP-X(config-cross-connect)("BRIDGE")# outer vid 2149
LTP-X(config-cross-connect)("BRIDGE")# exit

Далее необходимо добавить нужный LAN-порт в bridge group. Bridge group указанная в профиле cross-connect и ports должна совпадать, в результате абонент получит эту услугу с указанного порта:

LTP-X(config)# profile ports BRIDGE
LTP-X(config-ports)("BRIDGE")# port 0 bridge group 20
LTP-X(config-ports)("BRIDGE")# do commit
LTP-X(config-ports)("BRIDGE")# do save

Назначить созданные профили на ONT:

LTP-X# configure terminal
LTP-X(config)# interface ont 0/3
LTP-X(config)(if-ont-0/3)# serial 454C545862000078
LTP-X(config)(if-ont-0/3)# profile ports BRIDGE
LTP-X(config)(if-ont-0/3)# service 0 profile cross-connect BRIDGE
LTP-X(config)(if-ont-0/3)# service 0 profile dba dba-00
LTP-X(config)(if-ont-0/3)# do commit
LTP-X(config)(if-ont-0/3)# do save

Пробросить vlan интернет на свитче:

LTP-X# switch
LTP-X(switch)# configure
LTP-X(switch)(config)# vlan 2149
LTP-X(switch)(config-vlan)# tagged front-port 0
LTP-X(switch)(config-vlan)# tagged pon-port 0
LTP-X(switch)(config-vlan)# exit
LTP-X(switch)(config)# commit
LTP-X(switch)(config)# exit
LTP-X(switch)# exit
LTP-X# save

В терминалах LTP-8X предусмотрена возможность зеркалирования трафика любого порта внутреннего коммутатора на любой другой его порт.

В приведенном ниже примере будет настроено зеркалирование с нулевого pon– дерева на 7 front-port:

• LTP-8X> switch
• LTP-8X(switch)# configure
• LTP-8X(switch)(config)# mirror rx interface pon-port 0
• LTP-8X(switch)(config)# mirror tx interface pon-port 0
• LTP-8X(switch)(config)# mirror rx analyzer front-port 7
• LTP-8X(switch)(config)# mirror tx analyzer front-port 7
• LTP-8X(switch)(config)# commit
• LTP-8X(switch)(config)# exit
• LTP-8X(switch)# exit
• LTP-8X> save
• Configuration successfully saved to file.

Задача разрешить передачу трафика в VLAN 100 между ONT принадлежащих PON порту 0.

Необходимо создать изоляционную группу, в которую необходимо добавить нужные порты
Переход в режим конфигурирования терминала свича

• LTP-8X> switch

Переход в режим конфигурирования терминала свича

• LTP-8X(switch)# configure

Создаем группу изоляции номер 2

• LTP-8X(switch)(config)# isolation group 2

Добавляем в данную группу pon-порт 0

• LTP-8X(switch)(config-is-group)# allow pon-port 0
• LTP-8X(switch)(config-is-group)# exit
• LTP-8X(switch)(config)# exit
• LTP-8X(switch)# exit

Применяем конфигурацию.

• LTP-8X> commit

Сохраняем конфигурацию.

• LTP-8X> save

В необходимом VLAN включаем изоляцию и добавляем нужную изоляционную группу
Переход в режим конфигурирования терминала свича

• LTP-8X> switch
• LTP-8X(switch)# configure

Переходим к конфигурированию VLAN 100

• LTP-8X(switch)(config)# vlan 100

Включаем изоляцию для данного VLAN

• LTP-8X(switch)(config-vlan)# isolation enable

Разрешаем передачу трафика между портами изоляционной группы 2 и ponпортом 0

• LTP-8X(switch)(config-vlan)# isolation assign group 2 to pon-port 0
• LTP-8X(switch)(config-vlan)# exit
• LTP-8X(switch)(config)# exit
• LTP-8X(switch)# exit

Применяем конфигурацию.

• LTP-8X> commit

Сохраняем конфигурацию.

• LTP-8X> save

В такой конфигурации трафик между ONT принадлежащим порту PON 0 будет ходить.

Чтобы не настраивать время на устройстве вручную можно произвести настройку протокола синхронизации времени с сервером. Для этого необходимо произвести следующие настройки:

• LTP-8X# configure terminal
• LTP-8X(config)# ip ntp enable
• LTP-8X(config)# ip ntp ip <ip-адрес сервера>
• LTP-8X(config)# ip ntp interval <период обращения в сек>
• LTP-8X(config)# ip ntp timezone <смещение относительно всемирного координационного времени>
• LTP-8X(config)# ip ntp daylightsaving
• LTP-8X(config)# do commit

Просмотр списка пользователей осуществляется командой:

• LTP-8X(system)> show user

Пользователь ‘admin’ закреплен за индексом 0, поэтому переход к редактированию настроек пользователя происходит по команде:

• LTP-8X(system)> user 0

Для просмотра текущих настроек пользователя ввести команду:

• LTP-8X(system)> show

Задание нового пароля:

• LTP-8X# configure terminal
• LTP-8X(config)# user admin password newpassword

Ввести команду для применения и сохранение изменений в конфигурации устройства:

• LTP-8X(config)# do commit

• LTP-8X# configure terminal

Ввести команды для настройки автоматического сохранения конфигурации:

• LTP-8X(config)# config autosave hour <время в часах>

Ввести команду для применения и сохранение изменений в конфигурации устройства:

• LTP-8X(config)# do commit

1. Запустить TFTP-сервер, указав директорию для записи файла конфигурации.
2. В корневом меню ввести команду:

• LTP-8X# copy fs://config tftp://192.168.16.26/backup.cfg

где, 192.168.16.26 - host TFTP-сервера.
  backup.cfg - имя файла конфигурации.

Для того, чтобы загрузить файл конфигурации, необходимо в корневом меню ввести команду:

• LTP-8X> copy tftp://192.168.16.26/backup.cfg fs://config

где, backup.cfg - имя файла конфигурации.
192.168.16.26 - host TFTP-сервера.

Предварительно необходимо запустить TFTP-сервер, выбрав путь где лежит файл конфигурации LTP-8X.
Примечание: выгрузка конфигурации в текстовом виде доступна начиная с 2.12.1.820 версии ПО.

На устройстве в корневом меню ввести команду для загрузки файла ПО:

• LTP-8X# copy tftp://10.54.16.1/ltp-8x-3.26.1.1349.fw.bin fs://firmware

По окончанию загрузки устройство выдаст сообщение:

• LTP-8X# ‘System firmware successfully updated.’

Перезагрузить LTP-8X, дав команду:

• LTP-8X# reboot

• LTP-8X# configure terminal
• LTP-8X(config)# cli max-sessions <VALUE>

Возможные значения <VALUE> от 1 до 3 сессий.

Изменения вступят в силу после применения конфигурации.

• LTP-8X(config)# do commit
• LTP-8X(config)# do save

Загрузка конфигурации

Для того чтобы загрузить файл конфигурации в терминал, необходимо запустить TFTP‑сервер. В директорию сервера (.../tftpboot) положить новый файл конфигурации LTP‑8X, и ввести команду:

• LTP-8X# copy tftp://192.168.18.1/file.config fs://config

где file.config — загружаемый файл конфигурации.

192.168.18.1 - host TFTP-сервера.

Выгрузка конфигурации

Необходимо запустить TFTP-сервер. Ввести команду:

• LTP-8X# copy fs://config tftp://192.168.18.1/backup.config

где

backup.config — выгружаемый файл конфигурации, имя файла может быть любым.

192.168.18.1 - host TFTP-сервера.

Так же поддерживается автоматизация процесса создания резервных копий конфигурации:

• LTP-8X# configure terminal

задание адрес tftp-сервера, куда будет сохраняться файл конфигурации:

• LTP-8X(config)# backup uri tftp://192.168.18.1/backup.config

выгрузка конфигурации после каждого сохранения конфигурации:

• LTP-8X(config)# backup on save //включение опции

выгрузка конфигурации по таймеру:

• LTP-8X(config)# backup on timer //включение опции
• LTP-8X(config)# backup timer period 3600 //задание длительности таймера в секундах

просмотр конфигурации автосохранения:

• LTP-8X(config)# do show backup

Ввести команды для применения и сохранения изменений в конфигурации устройства:

• LTP-8X(config)# do commit
• LTP-8X(config)# do save

Для просмотра текущего IP-адрес введите:

• LTP-8X# show management

Изменение IP-адреса и других сетевых параметров:

• LTP-8X# configure terminal
• LTP-8X(config)# management ip ххх.ххх.ххх.ххх //где ххх.ххх.ххх.ххх - IP-адрес устройства;
• LTP-8X(config)# management mask yyy.yyy.yyy //где yyy.yyy.yyy.yyy - маска подсети;
• LTP-8X(config)# management gateway zzz.zzz.zzz //где zzz.zzz.zzz.zzz - IP-адрес шлюза;
• LTP-8X(config)# management vid A //где А - номер управляющего VLAN.

Ввести команды для применения и сохранения изменений в конфигурации устройства:

• LTP-8X(config)# do commit
• LTP-8X(config)# do save

Изменения вступят в силу после применения конфигурации (команда commit).

Настроить параметры отправки syslog-сообщений командами:

• LTP-8X(config)# logging remote хxx.хxx.xxх.xxх //задать IP-адрес удаленного syslog-сервера;
• LTP-8X(config)# logging buffer <VALUE> //установить размер системного журнала в байтах (значение VALUE: 1024..262144f)
• LTP-8X(config)# logging system loglevel <VALUE> //установить уровень syslog-сообщений в соответствии с таблицей (значение VALUE):

Ввести команду для применения и сохранения изменений в конфигурации устройства:

• LTP-8X(config)# do commit
• LTP-8X(config)# do save
• LTP-8X(config)# do show logging settings //просмотр информации о конфигурации SYSLOG

В pon части (профиль service) нужно указывать для service 0 метку VLAN.

Прописание индивидуальной метки на абонента в подразделе конфигурирования нужной ONT:

• LTP-8X# configure terminal
• LTP-8X(config)# interface ont 0/0
• LTP-8X(config)(if-ont-0/0)# service 0 custom svid 100
• LTP-8X(config)# do commit

Если тип WAN интерфейса IPoE:

• (acs-user-subscriber=’IVANOV’)# set service_vlanid 1 ip 100

Если nип WAN интерфейса PPPoE:

• (acs-user-subscriber=’IVANOV’)#set internet_vlanid 100

Коммутатор на LTP имеет 8 выходных очередей, что даёт возможность ранжировать трафик на выходе порта коммутатора в случае его "перегруза". Очереди пронумерованы от "0" до "7". Очередь "7" имеет высший приоритет. При заводских настройках поле CoS в пакете соответствует номеру очереди, в которую будет помещён пакет. Пакеты из более приоритетной очереди обрабатываются первостепенно.

Направлять трафик в ту или иную очередь Вы можете согласно следующим признакам:

значение поля DSCP/TOS
значение поля 802.1P
комбинированнный режим DSCP/TOS or 802.1P

Необходимо установить правило, по которому будет осуществляться выбор поля приоритета для пакета:

LTP-X(switch)(config)# qos type <type>

<type> метод приоритезации трафика:
– 0 – все приоритеты равноправны;
– 1 - выбор пакетов только по 802.1p (поле Priority в 802.1Q Теге);
– 2 - выбор пакетов только по DSCP/TOS (поле Differentiated Services заголовка IP пакета, старшие 6 бит);
– 3 - взаимодействие либо по 802.1p, либо по DSCP/TOS.

Например

LTP-X(switch)(config)# qos type 1

Добавить запись правила трансляции 802.1p и DSCP/TOS в номер очереди:
qos map <type> <field values> to <queue>
<type> метод приоритезации трафика:
– 0 – по стандарту 802.1p (используется на 2 уровне);
– 1 – по стандарту DSCP/TOS (используется на 3 уровне).
<field values> значение поля, по которому осуществляется отбор пакетов, устанавливается в зависимости от <type> (значения полей вводятся через запятую, либо как диапазон через «-»):
– если <type> = 0, то устанавливается значение поля Priority в 802.1Q Теге: [0 .. 7];
– если <type> = 1, то устанавливаются значения полей Differentiated Services заголовка IP-пакета, старшие 6 бит. Значение вводится в десятичном формате: [0 .. 63];
<queue> номер приоритетной очереди принимает значения [0 .. 7].

Например

Для 5-ой приоритетной очереди указано значения поля priority = 3 в 802.1Q теге:

LTP-X(switch)(config)# qos map 0 5 to 3

Пример настройки для MA4000

1. Зайти в linux на Ма4000.
Далее выполнить telnet 10.255.255.x, где X это номер платы PLC-8+2, например если нужно подключиться к плате в слоту 11: telnet 10.255.255.13

Заходим в режим конфигурирования switch платы PLC-8.

    PLC8-Slot11@ma4000> switch
    PLC8-Slot11@ma4000(switch)# configure
    PLC8-Slot11@ma4000(switch)(config)#

Настраиваем мультикаст VLAN, как показано в примере (например VLAN 30).

    PLC8-Slot11@ma4000(switch)(config)# vlan 30
    PLC8-Slot11@ma4000(switch)(config-vlan)# untagged front-port 0
    PLC8-Slot11@ma4000(switch)(config-vlan)# ip igmp snooping mrouter del front-port 0
    Operation successfull
    PLC8-Slot11@ma4000(switch)(config-vlan)# exit

Настраиваем bridging между front-port и slot-channel, дополнительно устанавливаем PVID 30 на front-port, чтобы из нетегированного трафика делать тегированный.

    PLC8-Slot11@ma4000(switch)(config)# interface front-port 0
    PLC8-Slot11@ma4000(switch)(config-if)# pvid 30
    PLC8-Slot11@ma4000(switch)(config-if)# bridging to slot-channel 0
    PLC8-Slot11@ma4000(switch)(config-if)# exit
    PLC8-Slot11@ma4000(switch)(config)# interface slot-channel 0
    PLC8-Slot11@ma4000(switch)(config-if)# bridging to front-port 0
    PLC8-Slot11@ma4000(switch)(config-if)# exit
    PLC8-Slot11@ma4000(switch)(config)# config commit

Подключаем ПК к front-port платы PLC-8, на плате он обозначен как MGMT. Запрашиваем мультикаст группу. Если проблем с изображением не будет, то вероятней всего проблема на ONT (возможно некорректная конфигурация и прочее). Если проблема с фронт-порта также будет фиксироваться, то стоит проверить будут ли наблюдаться артефакты и прочее с фронт-порта платы PP4X.

 Пример настройки для LTP

Заходим в режим конфигурирования switch

    LTP> switch
    LTP(switch)# configure
    LTP(switch)(config)#

Настраиваем мультикаст VLAN, как показано в примере (например VLAN 30, запрашивать будем с front-port 0).

    LTP(switch)(config)# vlan 30
    LTP(switch)(config-vlan)# untagged front-port 0
    LTP(switch)(config-vlan)# ip igmp snooping mrouter del front-port 0
    Operation successfull
    LTP(switch)(config-vlan)# exit

Настраиваем bridging между front-port и slot-channel, дополнительно устанавливаем PVID 30 на front-port, чтобы из нетегированного трафика делать тегированный.

    PLC8-Slot11@ma4000(switch)(config)# interface front-port 0
    PLC8-Slot11@ma4000(switch)(config-if)# pvid 30
    PLC8-Slot11@ma4000(switch)(config-if)# bridging to slot-channel 0
    PLC8-Slot11@ma4000(switch)(config-if)# exit
    PLC8-Slot11@ma4000(switch)(config)# interface slot-channel 0
    PLC8-Slot11@ma4000(switch)(config-if)# bridging to front-port 0
    PLC8-Slot11@ma4000(switch)(config-if)# exit
    PLC8-Slot11@ma4000(switch)(config)# config commit

Кроме того не всегда имеется возможность подключить ПК с анализатором трафика непосредственно к OLT. В этом случае можно воспользоваться зеркалированием трафика с порта во влан.

Пример для LTP (зеркалируем трафик с pon-port 0 во влан 345):

Указываем интерфейс, с которого зеркалируем трафик:

mirror rx interface pon-port 0
mirror tx interface pon-port 0

Указываем влан, в который будет зеркалироваться трафик:

mirror rx added-tag-config vlan 345 user-prio 0
mirror tx added-tag-config vlan 345 user-prio 0

Указываем интерфейс, в который будет зеркалироваться трафик:

mirror rx analyzer front-port 3
mirror tx analyzer front-port 3

Включаем добавление метки 802.1Q к анализируемому трафику:

mirror add-tag

Пример для MA4000 (заркалируем трафик с 3 pon порта 5 платы PLC во влан 345):

Указываем интерфейс, с которого зеркалируем трафик:

MA4000(config)# mirror rx interface plc-pon-port 5/3
MA4000(config)# mirror tx interface plc-pon-port 5/3

Указываем влан, в который будет зеркалироваться трафик:

MA4000(config)# mirror rx added-tag-config slot 5 vlan 345 user-prio 3
MA4000(config)# mirror tx added-tag-config slot 5 vlan 345 user-prio 3

Включаем добавление метки 802.1Q к анализируемому трафику:

MA4000(config)# mirror add-tag slot 5

Для обеспечения работы ONT сторонних вендоров необходимо наличие на OLT лицензии. Для получения лицензии обратитесь в коммерческий отдел компании «ЭЛТЕКС».

Существует 2 способа загрузки лицензии на LTP:

1) Через команду copy с помощью TFTP сервера:

LTP-8X# copy tftp://<IP>/<PATH> fs://license
Download file from TFTP-server..
License successfully installed. Please reboot device for changes to make effect

Где:
IP – IP-адрес TFTP-сервера;
PATH – путь к файлу лицензии на TFTP-сервере.

2) Через CLI:

LTP-8X# license set """<license>"""
License successfully installed. Please reboot device for changes to make effect

Где:
license – полное содержимое файла лицензии, включая фигурные скобки.

После загрузки лицензии любым из способов необходима перезагрузка LTP:

LTP-8X# reboot

Загрузка лицензии на MA4000 осуществляется аналогично двумя способами. После загрузки лицензии на МА4000 лицензия активируется сразу, перезагружать MA4000 не требуется.

Файл лицензии сохраняется при перезагрузке, обновлении ПО, загрузке конфигурации. При сбросе OLT к заводским настройкам лицензия также удалится.

Для обеспечения работы ONT сторонних вендоров необходимо наличие на OLT лицензии. Для получения лицензии обратитесь в коммерческий отдел компании «ЭЛТЕКС».

Лицензия представляет собой текстовый файл, имеющий следующий формат:

{

       "version":   "<VER>",

       "type":      "all",

       "count":     "<count>",

       "sn":  "<SN>",

       "mac": "<MAC>",

       "sign":      "<hash>"

}

Где:

• VER – номер версии файла лицензии;
• count – количество ONT сторонних вендоров, которые могут работать на OLT;
• SN – серийный номер LTP;
• MAC – MAC-адрес LTP;
• hash – цифровая подпись файла лицензии.

Существует 2 способа загрузки лицензии на OLT.

1. Через команду copy:

   ma4000# copy tftp://<IP>/<PATH> fs://license

       Download file from TFTP-server..

   License successfully installed. Please reboot device for changes to make effect

   Где:

   IP – IP-адрес TFTP-сервера;

   PATH – путь к файлу лицензии на TFTP-сервере.

2. Через CLI:

   ma4000# license set """<license>"""

   License successfully installed. Please reboot device for changes to make effect

   Где:

   license – полное содержимое файла лицензии, включая фигурные скобки, одной строкой.

   Посмотреть информацию о загруженной на устройство лицензии, можно используя команду show.

   ma4000#  show license

   Active license information:

       License valid:               yes

       Version:                     1.1

       Carrier:                     Eltex Enterprise LLC

       Licensed vendor:             all

       Licensed ONT count:          unlimited

       Licensed ONT online:         2

       SN:

                                    OL02000000

     Mac:

                                    A8:F9:4B:00:00:00

      Файл лицензии сохраняется при перезагрузке, обновлении ПО, загрузке конфигурации. При сбросе OLT к заводским настройкам лицензия также удалится.

root@ma4000 /root>$ mkdir /mnt/myflash
root@ma4000 /root>$ mount /dev/sda1 /mnt/myflash
root@ma4000 /root>$ ln -s /mnt/myflash /var/submodules/myflash

ls /mnt/myflash/

umount /mnt/myflash
mount -tvfat /dev/sda1 /mnt/myflash

Для загрузки файла ПО на ОЛТ используется локальный IP-адрес платы PP4X, вместо management IP-адреса - 10.255.255.1.

copy tftp://192.168.16.94/firmware.3.26.2.5.ma4k fs://firmware

Где 192.168.16.94 - management IP-адрес MA4000

ma4000# firmware select image-alternate unit 1 //для ЛЕВОЙ платы PP4X
ma4000# firmware select image-alternate unit 2 //для ПРАВОЙ платы PP4X

ma4000# reboot slave //перезагрузить резервную(*2) плату.
ma4000# reboot system //если бновление ПО выполняется на обоих платах одновременно

ma4000# firmware confirm

Если после загрузки устройства с новой версией ПО команда " firmware confirm " не введена в течение 5 минут, то произойдет автоматическая перезагрузка устройства. При этом активный файл ПО (новая версия ПО) будет помечен как неактивный, а неактивный файл (ранее рабочая версия ПО) - как активный. После этого произойдет загрузка активного файла ПО.

1) MA4000# show firmware //информации о версиях ПО и их статусах ни устройстве
2) MA4000# show stack //посмотреть роль платы, maste or slave(backup)

Текущая версия ПО 2.х

Перед обновления на версию 3.х необходимо обратиться в сервисный центр: https://eltex-co.ru/about/contacts/

• MA4000> enable
• MA4000# copy tftp://192.168.16.94/myflash/firmware_1.1.20.8.42850.pp4x unit://flash@1/image-alternate
• MA4000# copy tftp://192.168.16.94/myflash/image_1.1.20.8.42850.plc slot://firmware

Где 192.168.16.94 - management IP-адрес MA4000

• MA4000# firmware pp4x select unit 1 image-alternate
• MA4000# firmware pp4x select unit 2 image-alternate

• MA4000#shelf
• MA4000(shelf)# firmware default plc8 1.1.12.45
• MA4000(shelf)# firmware slot 0 plc8 default
• ...
• MA4000(shelf)# firmware slot 15 plc8 default

• MA4000(shelf)# commit

• MA4000(shelf)# confirm

Примечание: если настройки не подтвердить, то по истечении времени, отведенного на подтверждение, или после перезапуска устройство вернется к последней подтвержденной конфигурации.

• MA4000# reload system

В данной статье будет рассмотрена настройка зеркалирования порта коммутатора линенйой абонентской платы plc-8 с добавлением метки vid к зеркалируемому трафику и пернапрправление этого трафика на uplink порт управляющей платы системы  - pp4x.

Напрмер, необходимо зеркалировать трафик с pon-port 0 абонентской платы plc-8, размещенной во втором слоту корзины MA4000, добавить к этому трафику vid 250 и передать на front-port 1/0 pp4x  .

Для этого необходимо выполнить следующую настройку:

1) Настраиваем зеркалирование tx и rx трафика pon-port 2/0:

mirror rx interface plc-pon-port 2/0
mirror tx interface plc-pon-port 2/0

2) Далее в качестве интерфейса зеркалируемого трафика необходимо указать uplink порт для платы plc-8, находящейся во втором слоту:

mirror rx analyzer plc-slot-channel 2/0
mirror tx analyzer plc-slot-channel 2/0

3) Указать vid и priority для заголовка 802.1Q, который будет добавлен к зеркалируемому трафику:

mirror rx added-tag-config slot 2 vlan 250 user-prio 3
mirror tx added-tag-config slot 2 vlan 250 user-prio 3

4) Включить функциона добавление метки на втором слоту:

mirror add-tag slot 2

5) Настроить интерфейсы на пути следования трафика от plc-slot-channel 2/0 до uplink порта front-port 1/0 как tagged для vlan 250

vlan 250 --> tagged plc-slot-channel 2/0

                --> tagged slot-channel 2

                --> front-port 1/0

Таблица интерфейсов для vlan 250 должна выглядеть таким образом:

VID Name                     Tagged                             Untagged
---- -------------------- ------------------------------ ------------------------------
250 VLAN0250       front-port 1/0 (S) -
                                  slot-channel 2 (S) -
                                  plc-slot-channel 2/0 (S) -
---- -------------------- ------------------------------

В результате такой настройки трафик, зеркалированный с plc-slot-channel 2/0 и тегированный меткой 250, будет направлен в uplink порт, за которым расположена система мониторинга, перехватывающая данный трафик.

6) Применить и сохранить настройки:

commit

confirm

В случае, если трафик с plc-slot-channel 2/0 идет уже с тегом, то данный трафик будет дополнительно тегирован меткой 250 и на uplink порт уже поступит QinQ пакет.

Добавить пользователя во внутренний ACS и привязать его к ONT:

snmpset -v2c -c private <ipaddr> 1.3.6.1.4.1.35265.1.22.3.15.1.2.8.X.X.X.X.X.X.X.X s <username>

Назначить профиль на ONT:

snmpset -v2c -c private <ipaddr> 1.3.6.1.4.1.35265.1.22.3.15.1.3.8.X.X.X.X.X.X.X.X s <profile>

Назначить приватные параметры на эту ONT:

snmpset -v2c -c private <ipaddr> 1.3.6.1.4.1.35265.1.22.3.60.1.5.8.X.X.X.X.X.X.X.X.N i 4 1.3.6.1.4.1.35265.1.22.3.60.1.3.8.X.X.X.X.X.X.X.X.N s <property> 1.3.6.1.4.1.35265.1.22.3.60.1.4.X.X.X.X.X.X.X.X.N s <value>

Удалить приватный параметр с ONT:

snmpset -v2c -c private <ipaddr> 1.3.6.1.4.1.35265.1.22.3.60.1.5.8.X.X.X.X.X.X.X.X.N i 6

где X.X.X.X.X.X.X.X - серийный номер ONT в десятичном виде, N - номер приватного параметра.


В качестве примера создадим пользователя USER и привяжем его к ONT с серийным номером ELTX660C041B, назначим на эту ONT профиль STATIC, и зададим параметры, такие как ip адрес, шлюз, маска подсети.

snmpset -v2c -c private 192.168.205.210 1.3.6.1.4.1.35265.1.22.3.15.1.2.8.69.76.84.88.102.12.4.27 s USER

snmpset -v2c -c private 192.168.205.210 1.3.6.1.4.1.35265.1.22.3.15.1.3.8.69.76.84.88.102.12.4.27 s STATIC

snmpset -v2c -c private 192.168.205.210 1.3.6.1.4.1.35265.1.22.3.60.1.5.8.69.76.84.88.102.12.4.27.1 i 4 1.3.6.1.4.1.35265.1.22.3.60.1.3.8.69.76.84.88.102.12.4.27.1 s  InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.ExternalIPAddress 1.3.6.1.4.1.35265.1.22.3.60.1.4.8.69.76.84.88.102.12.4.27.1 s 192.168.20.12

snmpset -v2c -c private 192.168.205.210 1.3.6.1.4.1.35265.1.22.3.60.1.5.8.69.76.84.88.102.12.4.27.2 i 4 1.3.6.1.4.1.35265.1.22.3.60.1.3.8.69.76.84.88.102.12.4.27.2 s InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.DefaultGateway 1.3.6.1.4.1.35265.1.22.3.60.1.4.8.69.76.84.88.102.12.4.27.2 s 192.168.20.1

snmpset -v2c -c private 192.168.205.210 1.3.6.1.4.1.35265.1.22.3.60.1.5.8.69.76.84.88.102.12.4.27.3 i 4 1.3.6.1.4.1.35265.1.22.3.60.1.3.8.69.76.84.88.102.12.4.27.3 s InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.SubnetMask 1.3.6.1.4.1.35265.1.22.3.60.1.4.8.69.76.84.88.102.12.4.27.3 s 255.255.255.0

Приватные параметры можно назначать непосредственно на саму ONT в режиме acs-ont:

LTP-4X(acs-ont)# 454C54585F0001A0
LTP-4X(acs-ont-sn='454C54585F0001A0')# set profile ntu2v
Ok
LTP-4X(acs-ont-sn='454C54585F0001A0')# set private ppp_login 34700s9992
Host property has been updated: 'InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANPPPConnection.1.Username' = '34700s9992'
Ok
LTP-4X(acs-ont-sn='454C54585F0001A0')# set private ppp_password zi7qeldv
Host property has been updated: 'InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANPPPConnection.1.Password' = 'zi7qeldv'
Ok
LTP-4X(acs-ont-sn='454C54585F0001A0')# set private voice1_enable Enabled
Host property has been updated: 'InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.Line.1.Enable' = 'Enabled'
Ok
LTP-4X(acs-ont-sn='454C54585F0001A0')# set private voice1_number 3472224140
Host property has been updated: 'InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.Line.1.CallingFeatures.CallerIDName' = '3472224140'
Host property has been updated: 'InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.Line.1.DirectoryNumber' = '3472224140'
Host property has been updated: 'InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.Line.1.SIP.AuthUserName' = '3472224140'
Host property has been updated: 'InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.Line.1.SIP.URI' = '3472224140'
Ok
LTP-4X(acs-ont-sn='454C54585F0001A0')# set private voice1_password 0414222743
Host property has been updated: 'InternetGatewayDevice.Services.VoiceService.1.VoiceProfile.1.Line.1.SIP.AuthPassword' = '0414222743'
Ok
LTP-4X(acs-ont-sn='454C54585F0001A0')# commit

Либо можно назначить приватные параметры на пользователя, привязанного к конкретной ONT в разделе acs-user:

LTP-4X(acs-user)# add user tester
Ok
LTP-4X(acs-user)# user tester
LTP-4X(acs-user-subscriber='tester')# set pon_serial 454C54585F0001A0
Ok
LTP-4X(acs-user-subscriber='tester')# set profile ntu2v
Ok
LTP-4X(acs-user-subscriber='tester')# set private ppp_login 34700s9992
Host property has been updated: 'InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANPPPConnection.1.Username' = '34700s9992'
Ok
LTP-4X(acs-user-subscriber='tester')# set private ppp_password zi7qeldv
Host property has been updated: 'InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANPPPConnection.1.Password' = 'zi7qeldv'
Ok
LTP-4X(acs-user-subscriber='tester')#

Помимо стандартных приватных параметров, имеющихся на LTP по умолчанию, можно создавать свои приватные параметры. В качестве примера создадим приватные параметры, задающие статический ip адрес на WAN соединение ONT:

LTP-4X(acs)# privates
LTP-4X(acs-privates)# add ip_addr InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.ExternalIPAddress nocheck
Ok
LTP-4X(acs-privates)# add ip_mask InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.SubnetMask nocheck
Ok
LTP-4X(acs-privates)# add ip_gateway InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.DefaultGateway nocheck
Ok
LTP-4X(acs-privates)#

После этого приватные параметры появятся в списке доступных:

LTP-4X(acs)# user
LTP-4X(acs-user)# user tester
LTP-4X(acs-user-subscriber='tester')# set private

set private <Name> <Value>
Modify subscriber property
Name Name of user property: User property name:
voice1_enable
voice1_number
voice1_password
voice2_enable
voice2_number
voice2_password
sip_proxy
ppp_login
ppp_password
user_password
admin_password
wifi_enable
wifi_ssid
wifi_encoding
wifi_password
ip_addr
ip_mask
ip_gateway
Value Value of user property: Property value with maximum length of 250 chars (0..250)

LTP-4X(acs-user-subscriber='tester')# set private ip_addr 192.168.21.21
Host property has been updated: 'InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.ExternalIPAddress' = '192.168.21.21'
Ok
LTP-4X(acs-user-subscriber='tester')# set private ip_mask 255.255.255.0
Host property has been updated: 'InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.SubnetMask' = '255.255.255.0'
Ok
LTP-4X(acs-user-subscriber='tester')# set private ip_gateway 192.168.21.1
Host property has been updated: 'InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.DefaultGateway' = '192.168.21.1'
Ok
LTP-4X(acs-user-subscriber='tester')#

Профили доступны на странице по ссылке с соответствующим названием ОНТ.

Выберите нужную модель ОНТ:

1. NTU-2V(C) и NTP-2(C)

2. NTU-2W

3. NTP-RG1402G-W(C) всех ревизий и NTU-RG1402G-W(C)

4. NTU-RG1421G-Wac и NTU-RG1431G-Wac

5. NTU-RG-5421G-Wac

Наименование профилей соответсвует модели ONT и привязке услуг к LAN-портам. Например, "01-Ipoe_static" означает, что к 0 и 1 LAN-порту привязана услуга Ipoe_static. "0-PPPoE_1-Bridge" означает, что к 0 LAN-порту привязана услуга PPPoE, к 1 LAN-порту привязана услуга bridge.

Внутри профилей указано какие параметры необходимо изменить под свои нужды, например vlan, статические адреса.

Если необходимого вам профиля в данной статье нет, то напишите нам на почту - 112@eltexcm.ru

Все профили составлены для внутреннего ACS, если вы используете внешний ACS, то из профилей нужно удалить все "set property" и "nocheck". Например, для внутреннего ACS параметр будет выглядеть следующим образом:

set property InternetGatewayDevice.Layer2Bridging.Marking.1.MarkingEnable TRUE nocheck

Для внешнего ACS:

InternetGatewayDevice.Layer2Bridging.Marking.1.MarkingEnable TRUE

При составлений профилей рекомендуется придерживаться дефолтной нумерации маркингов и фильтров для интерфейсов:

Настройка автоматической активации ONT

Шаг 1.
Включите автоматическую активацию ONT

LTP-8X(config)# gpon olt auto-activation ont enable

Шаг 2.
При необходимости укажите template, который будет назначаться на все автоактивированные ONT по умолчанию

LTP-8X, LTP-4X LTP-8X(config)# gpon olt auto-activation ont default template template-00

Шаг 3.
При необходимости укажите template, который будет назначаться на ONT в зависимости от их типа (EquipmentID), при автоматической активации

LTP-8X(config)# gpon olt auto-activation ont type NTU-1 template NTU1_vlan2149

Шаг 4.
Примените внесенные изменения командой commit.

LTP-8X(config)# do commit

После применения изменений произойдет реконфигурация OLT, что приведет к кратковременному пропадаиню свзи.

Для внесения изменений в конфигурации ONT, добавленных автоматически, необходимо предварительно ввести команду rollback. Изменения не будут внесены до ввода команды и будет выдана ошибка о необходимости ввода.

Пример настройки:

LTP-4X# configure terminal
LTP-4X(config)# interface gpon-port 0
LTP-4X(config)(if-gpon-0)# range
 20 distance to ONTs 20 km
 40 distance to ONTs 40 km
 60 distance to ONTs 60 km

LTP-4X(config)(if-gpon-0)# range 60
 %For apply ONTs distance you need to reboot LTP!
LTP-4X(config)(if-gpon-0)# do commit
LTP-4X(config)(if-gpon-0)# do save
    ........
    Configuration successfully saved to file
LTP-4X(config)(if-gpon-0)# do reboot

Опция 82 состоит из двух подопций:

Agent Circuit ID — содержит информацию о том, с какого порта пришел запрос на DHCP-ретранслятор.
Agent Remote ID — идентификатор самого DHCP-ретранслятора.

Более подробную информацию о опции 82 можно прочитать в рекомендации RFC-3046.

Для настройки выдачи опции 82 в пакетах DHCP от ONT на LTP-8X нужно произвести следующие настройки:

Шаг 1: необходимо зайти в профиль DHCP Relay agent использующийся на OLT, по умолчанию это dhcp-ra-00:

• LTP-8X# configure terminal
• LTP-8X(config)# profile dhcp-ra dhcp-ra-00

Шаг 2: Включить Relay agent:

• LTP-8X(config-dhcp-ra)("dhcp-ra-00")# enable

Шаг 3: Указать формат Circuit ID и Remote ID, могут быть следующие параметры:

Если необходимо передавать HOSTNAME LTP-8X и id ONT команды будут следующего вида:

• LTP-8X(config-dhcp-ra)("dhcp-ra-00")# overwrite-option82 circuit-id %HOSTNAME%%ONTID%
• LTP-8X(config-dhcp-ra)("dhcp-ra-01")# overwrite-option82 remote-id %HOSTNAME%%ONTID%

Шаг 4: Применяем и сохраняем конфигурацию:

• LTP-8X(config)# do commit
• LTP-8X(config)# do save

Шаг 5: Для актуализации изменений требуется реконфигурация OLT:

• LTP-8X# reconfigure olt
