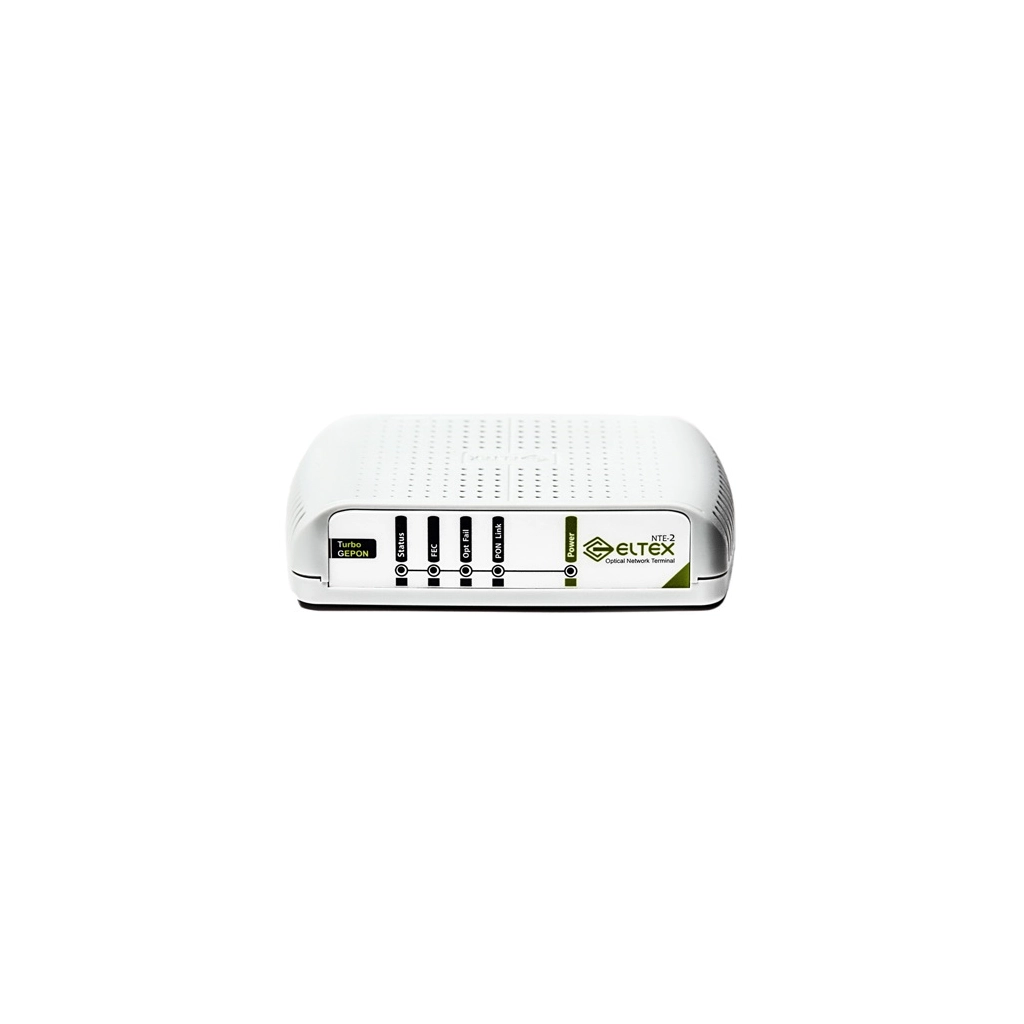

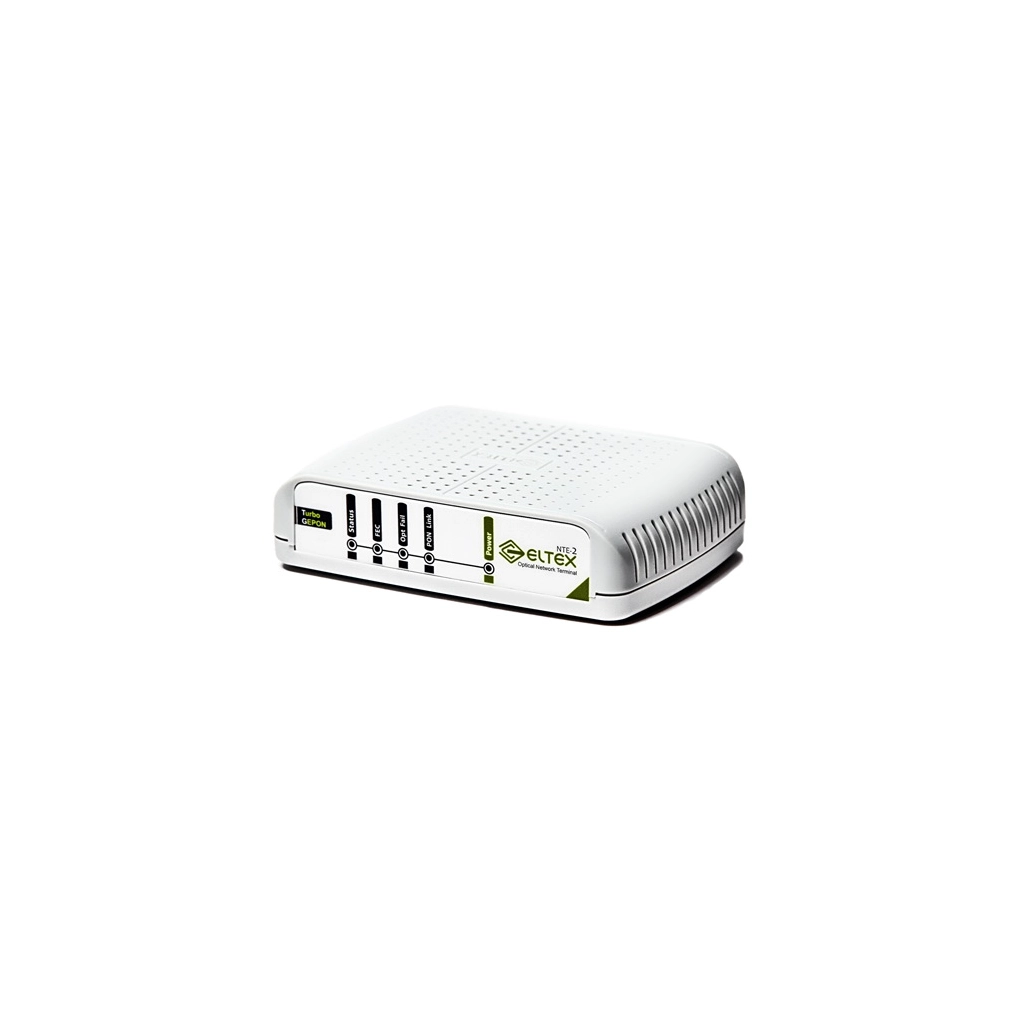

NTE-2C

Абонентский терминал (ONT): 1 порт TurboGEPON, 2 порта Ethernet 10/100/1000 Base-T(RJ-45) и RF-разъем (CaTV).
ТехнологияTurboGEPON
Тип оборудованияONU
Количество портов LAN (ONU)2
FXS (ONU)нет
CaTV (ONU) да
Wi-Fi (ONU)нет
"Умный дом"нет
Посмотреть аналогичные устройства >


NTE-2C абонентский терминал TurboGEPON для организации канала передачи данных на скорости до 1 Гбит/с и предоставления услуги кабельного телевидения.

Для дома

NTE-2C это экономичное решения для предоставления абоненту кабельного ТВ и доступа в Интернет. Опции Wi-Fi, телефония реализуются посредством включения в LAN порты дополнительного оборудования.

Вся линейка ONT Eltex



WAN

LAN

FXS

USB

RF

Wi-Fi

NTE-2 (B+)

1xTurboGEPON (B+)

100M Eth + 1G Eth

-

-

-

-

nte-2c

1xTurboGEPON (A+)

100M Eth + 1G Eth

-

-

есть

-

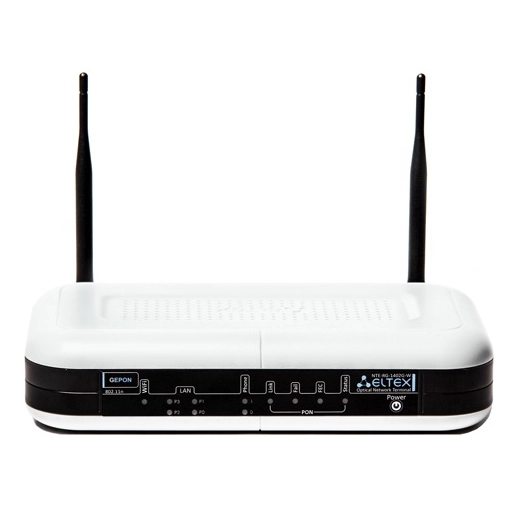

NTE-RG-1402G-W

1xTurboGEPON (A+)

4x1G Eth

2

1

-

802.11b/g/n

NTE-RG-1402GC-W

1xTurboGEPON (A+)

4x1G Eth

2

1

есть

802.11b/g/n



Параметры интерфейса PON

  • 1 порт TurboGEPON
  • Тип разъема - SC/APC
  • Среда передачи -  оптоволоконный кабель SMF- 9/125, G.652
  • Коэффициент разветвления - до 1:64
  • Соответствие FSAN Class B+, SFF-8472
  • Максимальная дальность - 20 км
  • Передатчик: 1310nm DFB Upstream Burst Mode Transmitter
    • Data Rate: 1244 Mb/s
    • Avarage Launch Power: +0,5..+5 dBm
    • Spectral Line Width: -20 dB 1 nm
  • Приемник: 1490 nm APD/TIA Downstream CW Mode Digital Receiver
    • Data Rate: 2488 Mb/s
    • Receiver Sensitivity -28 dBm With BER better than or equal to 1.0x10-10
    • Receiver Optical Overload -4 dBm
  • Приемник CaTV: 1550nm Downstream Linear CATV Video Receiver
    • Optical Input Power: -8..+2 dBm
    • Compound Second Order (CSO): -55 dB
    • Compound Triple Beat (CTB): -55 dB
    • Carrier to Noise Ratio (CNR): 46 dB
    • RF Bandwidth: 47 to 870MHz
    • RF Output: 17dBmV / ch with 4dB positive tilt
    • RF Output Impedance: 75Ω

Параметры интерфейсов LAN

  • 1 порт Ethernet 10/100 Base-T(RJ-45)
  • 1 порт Ethernet 10/100/1000 Base-T(RJ-45)

Физические характеристики и условия окружающей среды

  • Габариты - 151x107x40 мм, настольное исполнение
  • Напряжение питания адаптера - 220В/12В
  • Потребляемая мощность - 7 Вт
  • Рабочий диапазон температур от +5° до +40°С
  • Относительная влажность до 80%

Поддержка стандартов

  • IEEE 802.3ah - Ethernet in the First Line
  • IEEE 802.3u 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet
  • IEEE 802.3x поддержка полнодуплексной связи
  • IEEE 802.1d STP
  • IEEE 802.1w Rapid STP
  • IEEE 802.1Q VLAN
  • IEEE 802.1p QoS

Функциональные характеристики

  • Ограничение скорости на портах
  • FEC кодирование

Конфигурирование

  • IEEE 802.3 ah Ethernet OAM

NTE-2 (B+)

ONT NTE-2 (B+), 1 порт TurboGEPON (SC), 1 порт LAN 1000 Base-T, 1 порт Ethernet 10/100 Base-T, class B+

ACS-CPE-512

Опция ACS-CPE-512 системы Eltex.ACS для автоконфигурирования Eltex CPE: 512 абонентских устройств
[NTE] Как обновить программное обеспечение на NTE-RG1402G-W:rev.B?

Для обновления программного обеспечения NTE-RG1402G-W:rev.B необходимо перейти в раздел "Management / Update Software", указать путь к файлу «filename.bin» и  нажать кнопку "Update Software". После загрузки ПО, устройство автоматически перезагрузится.

[NTE] Как сбросить NTE-RG к заводским настройкам?

NTE-RG1402G-W

Существует два способа сброса NTE-RG-1402G-W к заводским настройкам.

  1. Подключиться к Web-интерфейсу устройства по адресу 192.168.0.1 login - user , password- user .Перейти во вкладку "Система/Конфигурация/Сброс к заводским настройкам" и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
  2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.



NTE-RG-1402G-W Rev B

Существует два способа сброса NTE-RG-1402G-W Rev B к заводским настройкам.

  1. Подключиться к Web-интерфейсу устройства по адресу 192.168.0.1 login - user , password- user . Перейти во кладку "Management/Restore Default/Restore Default Settings" и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
  2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
[NTE] Как изменить заводской пароль для NTE-RG1402G-W:rev.B?

Необходимо подключиться к WEB-интерфейсу NTE-RG1402G-W:rev.B по IP-адресу 192.168.0.1, логин/пароль - user/user. Перейти в меню «Management/Passwords». Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.

[NTE] Как настроить проброс портов через NAT на NTE-RG?
  • подключиться web-браузером к NTE-RG.
  • необходимо зайти в меню «Сеть-Правила NAT».


  • нажать кнопку "Новое правило" и заполнить правило для проброса портов, к примеру для Torrent.


  • IP-адрес LAN - в этом поле необходимо указать IP-адрес локальной машины, на которую необходимо пробросить порты.
  • для р2р делается аналогично, только создается 2 правила -  для порта TCP 1234, а потом еще одно правило для порта UDP 1235.





  • после добавления всех правил, таблица правил NAT выглядит следующим образом:


Важно!

После создания правил обязательно выполнить применение конфигурации (кнопка "Применить изменения") и последующую перезагрузку устройства.

Перед тем как проверить проброшены ли порты, отключите firewall на ПК.
