Интерфейсы XGS-PON служат для подключения оптической распределительной сети. К каждому интерфейсу можно подключить по одному волокну до 256 абонентских оптических терминалов по стандарту XGS-PON или до 128 — по стандарту GPON. Выход в транспортную сеть оператора реализуется посредством 100 Gigabit и 25 Gigabit uplink-интерфейсов.

Применение OLT LTP позволяет оператору строить масштабируемые отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния.

Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети. Кроме того, технология PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до сплиттера используется одно волокно на группу абонентов.

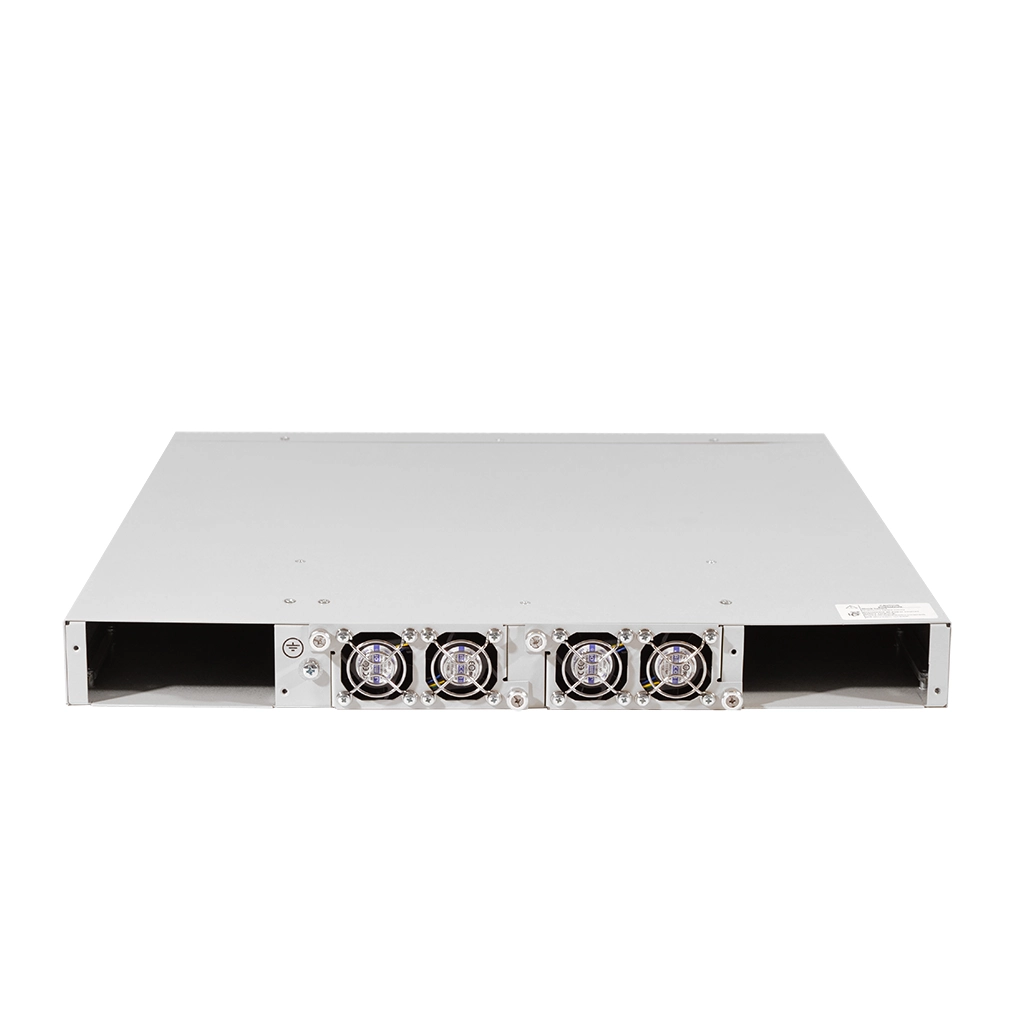

Станционные терминалы OLT поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

Схема применения

Комфортная гарантия и поддержка Узнать больше

Характеристики

10G-PON
Производительность - 300 Гбит/с
Интерфейсы
- 4x100/40GE (QSFP28/QSFP+)
- 16хXGS-PON
Количество ONT - 4096/2048
Стандарты - G.988/G.984.x/TR-156
Питание - AC/DC, 2 сменных БП

Интерфейсы

Uplink - 4 порта 100/40GE (QSFP28/QSFP+)
Downlink - 16 портов XGS-PON

Режимы портов

Дуплексный режим 100/40 Гбит/с для оптических портов QSFP28/QSFP28+
Дуплексный режим 25/10/1 Гбит/c для оптических портов SFP28/SFP+/SFP

Параметры SFP PON¹

Среда передачи - оптоволоконный кабельSMF-9/125, G.652
Коэффициент разветвления - 1:256 XGS-PON или до 1:128 GPON
Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strength Indication)
Соответствует ITU-T G.9807.1
Максимальная дальность действия - 20 км
Передатчик 1577 нм:
- Скорость передачи данных - 9,953 Гбит/с
- Средняя выходная мощность - 2~5 дБм
Приемник 1270 нм:
- Скорость передачи данных - 9,953 Гбит/с
- Чувствительность приемника - -26 дБм

Коммутатор

Производительность коммутатора - 300 Гбит/с
Таблица MAC-адресов - 64К записей
Поддержка VLAN до 4К в соответствии с 802.1Q

Физические параметры

Напряжение питания¹:
- 100-240 В AC, 50-60 Гц
- 36-72 В DC
Потребляемая мощность - не более 108 Вт
Рабочий диапазон температур - от -5 до 40 °C
Относительная влажность - до 80 %
Габариты с установленным блоком питания (Ш × В × Г) - 450 × 85 × 550 мм
19" конструктив
Типоразмер 1U
Масса: 6,5 кг

Стандарты

ITU-T G.988 PON
ITU-T G.984x GPON
ITU-T G.8032/Y.1344 Ethernet ring protection switching²
TR-156
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-T Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Fiber Gigabit Ethernet
ANSI/IEEE 802.3 NWay auto-negotiation
IEEE 802.3x Full Duplex and flow control²
IEEE 802.3ad Link aggregation
IEEE 802.1p Protocol for Traffic Prioritization
IEEE 802.1Q Virtual LANs
IEEE 802.1ad Provider Bridges (QinQ)
IEEE 802.3ac VLAN tagging
IEEE 802.1d MAC bridges
IEEE 802.1w Rapid Reconfiguration of Spanning Tree²
IEEE 802.1s Multiple Spanning Trees²

Дополнительные возможности

Зеркалирование трафика с VLAN, с порта
Таблица MAC-адресов 64K на коммутатор, 8K на порт
Ограничение количества MAC-адресов
Поддержка STP, RSTP, MSTP²
Поддержка ERPSv2²
Поддержка QoS: 802.1p, WFQ, DSCP²
Изоляция портов, изоляция портов в пределах одной VLAN
Ограничение unicast/multicast/broadcast-трафика
Поддержка ACL IPv4
Поддержка QinQ в соответствии с IEEE 802.1ad
Количество multicast-групп до 1024
Поддержка IGMP Fast Leave
Поддержка IGMP Proxy
Поддержка IGMP Snooping
Поддержка IGMP Querier
Поддержка DHCPv4 Snooping
Поддержка IP Source guard
Поддержка DHCPv4 Relay Agent (Option 82)
Поддержка PPPoE Intermediate agent
Поддержка LLDP (802.1ab)
Поддержка Storm Control
Поддержка Policy²
Утилизация по сервисам ONT
Поддержка OMCI Bridge
Поддержка OMCI Rg

Управление и мониторинг

Поддержка RADIUS, TACACS+
Управление и мониторинг: CLI, SNMP, web
Ограничение доступа: по паролю, IP-адресу, уровню привилегий
Поддержка нескольких management-интерфейсов

¹ Параметр определяется при заказе
² В текущей версии не реализовано.

Документация

Краткое руководство по настройке. Версия ПО 1.10.0

ltp-816nt_ltx-816_ltx-816_rev.b_quick_giude_1.10.0.pdf / 3 Mb

Настройка и мониторинг через web. Версия 1.10.0

ltp-816nt_ltx-816_ltx-816_rev.b_web_1.10.0.pdf / 2 Mb

Настройка и мониторинг по SNMP. Версия 1.10.0

ltp-816nt_ltx-816_ltx-816-rev.b_configuration_and_monitoring_via_snmp_1.10.0.pdf / 531 Kb

Справочник команд CLI. Версия ПО 1.10.0

ltp-816nt_ltx-816_ltx-816_rev.b_cli_1.10.0.pdf / 2 Mb

Справочник команд CLI ACS. Версия ПО 1.10.0

ltp-816nt_ltx-816_ltx-816_rev.b_cli_acs_1.10.0.pdf / 494 Kb

Руководство по эксплуатации. Версия 1.10.0

ltp-816nt_ltx-816_ltx-816_rev.b_user_manual_1.10.0.pdf / 17 Mb

Предыдущие версии

Краткое руководство по настройке. Версия ПО 1.8.1

ltp-816nt_ltx-816_quick_giude_1.8.1.pdf / 3 Mb

Настройка и мониторинг через web. Версия 1.8.1

ltp-816nt_ltx-816_web_1.8.1.pdf / 2 Mb

Справочник команд CLI. Версия ПО 1.8.1

ltp-816nt_ltx-816_cli_1.8.1.pdf / 2 Mb

Справочник команд CLI ACS. Версия ПО 1.8.1

ltp-816nt_ltx-816_cli_acs_1.8.1.pdf / 494 Kb

Настройка и мониторинг по SNMP. Версия 1.8.1

ltp-816nt_ltx-816_configuration_and_monitoring_via_snmp_1.8.1.pdf / 494 Kb

Руководство по эксплуатации. Версия 1.8.1

ltp-816nt_ltx-816_user_manual_1.8.1.pdf / 17 Mb

Краткое руководство по настройке. Версия ПО 1.8.1

ltp-8(16)n(t)_ltx-8(16)_quick_giude_1.8.1.pdf / 3 Mb

Краткое руководство по настройке LTX-8(16). Версия ПО 1.8.1

ltp-8(16)n(t)_ltx-8(16)_quick_giude_1.8.0.pdf / 3 Mb

Настройка и мониторинг через web. Версия 1.8.1

ltp-8(16)n(t)_ltx-8(16)_web_1.8.1.pdf / 2 Mb

Справочник команд CLI. Версия ПО 1.8.1

ltp-8(16)n(t)_ltx-8(16)_cli_1.8.1.pdf / 2 Mb

Справочник команд CLI ACS. Версия ПО 1.8.1

ltp-8(16)n(t)_ltx-8(16)_cli_acs_1.8.1.pdf / 494 Kb

Настройка и мониторинг по SNMP. Версия 1.8.1

ltp-8(16)n(t)_ltx-8(16)_configuration_and_monitoring_via_snmp_1.8.1.pdf / 494 Kb

Руководство по эксплуатации. Версия 1.8.1

ltp-8(16)n(t)_ltx-8(16)_user_manual_1.8.1.pdf / 17 Mb

Краткое руководство по настройке LTX-8(16). Версия ПО 1.7.1

ltp-8(16)n(t)_ltx-8(16)_quick_giude_1.7.1.pdf / 3 Mb

Справочник команд CLI ACS. Версия ПО 1.7.1

ltp-8(16)n(t)_ltx-8(16)_cli_acs_1.7.1.pdf / 493 Kb

Настройка и мониторинг по SNMP. Версия 1.7.1

ltp-8(16)n(t)_ltx-8(16)_configuration_and_monitoring_via_snmp_1.7.1.pdf / 498 Kb

Справочник команд CLI. Версия ПО 1.7.1

ltp-8(16)n(t)_ltx-8(16)_cli_1.7.1.pdf / 1 Mb

Руководство пользователя. Версия ПО 1.7.1

ltp-8(16)n(t)_ltx-8(16)_user_manual_1.7.1.pdf / 17 Mb

Краткое руководство по настройке LTX-8(16). Версия ПО 1.7.0

ltp-8(16)n(t)_ltx-8(16)_quick_giude_1.7.0.pdf / 3 Mb

Настройка и мониторинг по SNMP. Версия 1.7.0

ltp-8(16)n(t)_ltx-8(16)_configuration_and_monitoring_via_snmp_1.7.0.pdf / 498 Kb

Справочник команд CLI ACS. Версия ПО 1.7.0

ltp-8(16)n(t)_ltx-8(16)_cli_acs_1.7.0.pdf / 493 Kb

Справочник команд CLI. Версия ПО 1.7.0

ltp-8(16)n(t)_ltx-8(16)_cli_1.7.0.pdf / 1 Mb

Руководство пользователя. Версия ПО 1.7.0

ltp-8(16)n(t)_ltx-8(16)_user_manual_1.7.0.pdf / 17 Mb

Краткое руководство по настройке LTX-8(16). Версия ПО 1.6.3

ltp-8(16)n(t)_ltx-8(16)_quick_giude_1.6.3.pdf / 3 Mb

Справочник команд CLI. Версия ПО 1.6.3

ltp-8(16)n(t)_ltx-8(16)_cli_1.6.3.pdf / 1 Mb

Справочник команд CLI ACS. Версия ПО 1.6.3

ltp-8(16)n(t)_ltx-8(16)_cli_acs_1.6.3.pdf / 493 Kb

Настройка и мониторинг по SNMP. Версия 1.6.3

ltp-8(16)n(t)_ltx-8(16)_configuration_and_monitoring_via_snmp_1.6.3.pdf / 482 Kb

Руководство пользователя. Версия ПО 1.6.3

ltp-8(16)n(t)_ltx-8(16)_user_manual_1.6.3.pdf / 17 Mb

Краткое руководство по настройке LTX-8(16). Версия ПО 1.6.2

ltp-8(16)n(t)_ltx-8(16)_quick_giude_1.6.2.pdf / 3 Mb

Справочник команд CLI ACS. Версия ПО 1.6.2

ltp-8(16)n(t)_ltx-8(16)_cli_acs_1.6.2.pdf / 493 Kb

Настройка и мониторинг по SNMP. Версия 1.6.2

ltp-8(16)n(t)_ltx-8(16)_configuration_and_monitoring_via_snmp_1.6.2.pdf / 482 Kb

Справочник команд CLI. Версия ПО 1.6.2

ltp-8(16)n(t)_ltx-8(16)_cli_1.6.2.pdf / 1 Mb

Руководство пользователя. Версия ПО 1.6.2

ltp-8(16)n(t)_ltx-8(16)_user_manual_1.6.2.pdf / 17 Mb

Краткое руководство по настройке LTX-8(16). Версия ПО 1.6.0

ltp-16n(t)_ltx-8(16)_quick_giude_1.6.0.pdf / 3 Mb

Настройка и мониторинг по SNMP. Версия 1.6.0

ltp-16n(t)_ltx-8(16)_configuration_and_monitoring_via_snmp_1.6.0.pdf / 478 Kb

Справочник команд CLI. Версия ПО 1.6.0

ltp-16n(t)_ltx-8(16)_cli_1.6.0.pdf / 1 Mb

Справочник команд CLI ACS. Версия ПО 1.6.0

ltp-16n(t)_ltx-8(16)_cli_acs_1.6.0.pdf / 493 Kb

Руководство пользователя. Версия ПО 1.6.0

ltp-16n(t)_ltx-8(16)_user_manual_1.6.0.pdf / 17 Mb

Краткое руководство по настройке LTX-8(16). Версия ПО 1.5.1

ltp-16n(t)_ltx-8(16)_quick_giude_1.5.1.pdf / 3 Mb

Справочник команд CLI. Версия ПО 1.5.1

ltp-16n(t)_ltx-8(16)_cli_1.5.1.pdf / 1 Mb

Справочник команд CLI ACS. Версия ПО 1.5.1

ltp-16n(t)_ltx-8(16)_cli_acs_1.5.1.pdf / 459 Kb

Настройка и мониторинг по SNMP. Версия 1.5.1

ltp-16n(t)_ltx-8(16)_configuration_and_monitoring_via_snmp_1.5.1.pdf / 471 Kb

Руководство пользователя. Версия ПО 1.5.1

ltp-16n(t)_ltx-8(16)_user_manual_1.5.1.pdf / 17 Mb

Руководство по эксплуатации. Версия 1.3.0

olt-ltx-8_ltx-16_user_manual_1.3.0.pdf / 17 Mb

Описание

Краткая техническая информация по сопутствующим блокам питания

pm100_pm160_pm350_pm380_pm600_pm950_drs270_power_supply.pdf / 3 Mb

Datasheet

ltx-8_ltx-16_ltx-8_rev.b_ltx-16_rev.b_datasheet_1.10.0.pdf / 2 Mb

Схемы применения LTX

ltx_use_case.pdf / 713 Kb

Предыдущие версии

Datasheet

ltx-8_ltx-16_datasheet_1.8.1.pdf / 2 Mb

Краткое техническое описание

ltx-8_ltx-16_datasheet_1.7.1.pdf / 2 Mb

Краткое техническое описание

ltx-8_ltx-16_datasheet_1.7.0.pdf / 2 Mb

Краткое техническое описание

ltx-8_ltx-16_datasheet_1.6.3.pdf / 2 Mb

Краткое техническое описание

ltx-8_ltx-16_datasheet_1.6.2.pdf / 2 Mb

Краткое техническое описание

ltx-8_ltx-16_datasheet_1.6.0.pdf / 2 Mb

Краткое техническое описание

ltx-8_ltx-16_datasheet_1.5.1.pdf / 2 Mb

Краткое техническое описание

ltx-8_ltx-16_datasheet_1.3.0.pdf / 2 Mb

Программное обеспечение

1.10.0.2100 (дата публикации: 20.01.2025)

ltx-1.10.0-build2100.fw.bin / 118 Mb

Release notes. Версия ПО 1.10.0 (дата публикации: 21.04.2025)

ltp-816nt_ltx-816_ltx-816_rev.b_changelog_1.10.0.pdf / 241 Kb

oltNG_mib (дата публикации: 17.10.2024)

oltng_mib1.zip / 68 Kb

Предыдущие версии

Release notes. Версия ПО 1.9.2 (дата публикации: 17.10.2024)

ltp-816nt_ltx-816_release_notes_1.9.2.pdf / 236 Kb

oltNG_mib

oltng_mib(1).zip / 68 Kb

1.9.2.7

ltx-1.9.2-build7.fw.zip / 104 Mb

Release notes. Версия ПО 1.9.2 (дата публикации: 17.10.2024)

ltp-8(16)n(t)_ltx-8(16)_release_notes_1.9.2.pdf / 236 Kb

Список изменений. Версия ПО 1.8.1 (дата публикации: 17.06.2024)

ltp-8(16)n(t)_ltx-8(16)_changelog_1.8.1.pdf / 229 Kb

ltx-1.8.1-build142.fw.zip (дата публикации: 14.06.2024)

ltx-1.8.1-build142.fw.zip / 110 Mb

ltx-1.7.1-build73.fw.zip (дата публикации: 28.02.2024)

ltx-1.7.1-build73.fw.zip / 100 Mb

Список изменений. Версия ПО 1.7.1 (дата публикации: 28.02.2024)

ltp-8(16)n(t)_ltx-8(16)_changelog_1.7.1.pdf / 222 Kb

ltx-1.7.0-build2097.fw.zip (дата публикации: 07.02.2024)

ltx-1.7.0-build2097.fw.zip / 100 Mb

Список изменений. Версия ПО 1.7.0 (дата публикации: 07.02.2024)

ltp-8(16)n(t)_ltx-8(16)_changelog_1.7.0.pdf / 221 Kb

Список изменений. Версия ПО 1.6.3 (дата публикации: 22.12.2023)

ltp-8(16)n(t)_ltx-8(16)_changelog_1.6.3.pdf / 210 Kb

Список изменений. Версия ПО 1.6.2 (дата публикации: 14.11.2023)

ltp-8(16)n(t)_ltx-8(16)_changelog_1.6.2.pdf / 210 Kb

ltx-1.6.0-build452.fw.zip (дата публикации: 22.12.2023)

ltx-1.6.0-build452.fw.zip / 101 Mb

oltNg_mib.zip (дата публикации: 11.09.2023)

oltng_mib.zip / 68 Kb

Список изменений. Версия ПО 1.6.0

ltp-16n(t)_ltx-8(16)_changelog_1.6.0.pdf / 208 Kb

Список изменений. Версия ПО 1.5.1

ltp-16n(t)_ltx-8(16)_changelog_1.5.1.pdf / 205 Kb

Сертификаты

Приказ Минпромторга России от 09.12.2024 №5781 о присвоении и подтверждении ТКО статуса ТОРП

2024_12_09_prikaz-minpromtorg-5781.pdf / 399 Kb

Декларация связи Д-СППД-8736

deklaraciya-ltx-16.pdf / 1 Mb

Декларация ТР ТС

declaration-eac-ltp-ltx-series.pdf / 819 Kb

Предыдущие версии

Приказ Минпромторга России от 18.12.2023 №4929 о присвоении и подтверждении ТКО статуса ТОРП

2023_12_18_prikaz-minpromtorg-4929.pdf / 350 Kb

Декларация ТР ТС

declaration_eac_ltp_ltx.pdf / 819 Kb

Декларация соответствия LTX-16

declaration-ltx-16.pdf / 1 Mb

Декларация соответствия LTX-8

declaration-ltx-8.pdf / 1 Mb

Приказ Минпромторга РФ №4989 о присвоении статуса ТКО отечественного производства

2022_12_01_prikaz-minpromtorg-4989.pdf / 509 Kb

LTX-16

Станционный терминал XGS-GPON LTX-16, 16 портов XGS-PON, 4 порта 100GBASE-SR4/LR4 (QSFP28)

PM350-48/12

Модуль питания PM350-48/12, 48V DC, 350W

PM350-220/12

Модуль питания PM350-220/12, 220V AC, 350W

Сертификаты на гарантию, замену, техподдержку

Скачать регламенты

Продление гарантийного обслуживания

Услуги, входящие в сертификат:

Диагностика оборудования
Бесплатный ремонт, если диагностирован гарантийный случай
Платный ремонт, если диагностирован не гарантийный случай

Тарифные пакеты

8х5
по МСК и НСК

Интервал обслуживания

Безлимитное

Количество обращений

На 1 год / до 2 лет / до 3 лет / до 5 лет

Срок обслуживания

Сертификат привязан к серийному номеру оборудования
Гарантийное обслуживание является непрерывным
Максимальный срок гарантийного обслуживания - 5 лет

1 год

2 года

3 года

5 лет

Техническая поддержка 8x5

Техническая поддержка 8х5

Консультационные услуги по вопросам эксплуатации оборудования Eltex.

Способы обращения в техническую поддержку:

Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
«Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.

Тарифные пакеты

8х5
по МСК и НСК

Интервал обслуживания

Безлимитное

Количество обращений

1 год / 2 года / 3 года / 5 лет

Срок обслуживания

Сертификат привязан к серийному номеру оборудования

1 год

2 года

3 года

5 лет

Техническая поддержка 24x7

Техническая поддержка 24х7

Консультационные услуги по вопросам эксплуатации оборудования Eltex.

Способы обращения в техническую поддержку:

Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
«Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.

Тарифные пакеты

24x7

Интервал обслуживания

Безлимитное

Количество обращений

1 год / 2 года / 3 года / 5 лет

Срок обслуживания

Сертификат привязан к серийному номеру оборудования

1 год

2 года

3 года

5 лет

Отправка на подмену NBS*
*Next Business Shipping - на следующий день

Отправка на подмену NBS

Услуга по отправке оборудования на подмену на следующий рабочий день (next business day shipping) в случае выхода из строя оборудования

Услуги, входящие в сертификат:

Отправка оборудования на подмену на время ремонта на следующий рабочий день
Диагностика неисправного оборудования
Бесплатный ремонт, если диагностирован гарантийный случай
Платный ремонт, если диагностирован не гарантийный случай

Тарифные пакеты

8х5
по МСК и НСК

Интервал обслуживания

Безлимитное

Количество обращений

1 год / 2 года / 3 года / 5 лет

Срок обслуживания

Сертификат привязан к серийному номеру оборудования
Сертификат приобретается только при наличии действующей стандартной/расширенной гарантии

1 год

2 года

3 года

5 лет

Продление гарантийного обслуживания, LTX-16 (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)

[ для нового оборудования ]

2 года
Артикул: EW-LTX-16-2Y

3 года
Артикул: EW-LTX-16-3Y

5 лет
Артикул: EW-LTX-16-5Y

Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - LTX-16 - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)

1 год
Артикул: SC-LTX-16-B-1Y

2 года
Артикул: SC-LTX-16-B-2Y

3 года
Артикул: SC-LTX-16-B-3Y

5 лет
Артикул: SC-LTX-16-B-5Y

Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, LTX-16 (услуга оказывается при наличии действующей гарантии)

1 год
Артикул: NBS-LTX-16-1Y

2 года
Артикул: NBS-LTX-16-2Y

3 года
Артикул: NBS-LTX-16-3Y

5 лет
Артикул: NBS-LTX-16-5Y

Обучение в Академии Eltex

На данный товар не оставлено ни одного отзыва.

Будьте первым!

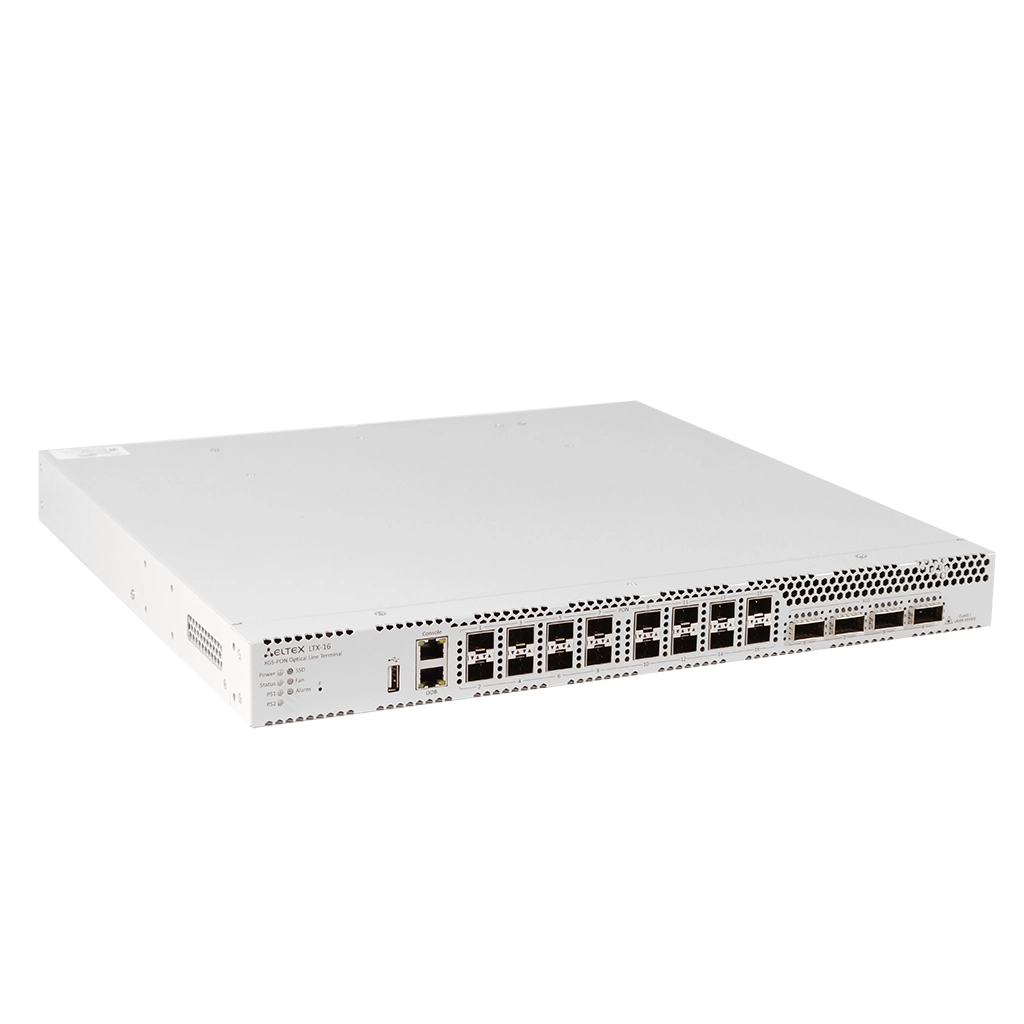

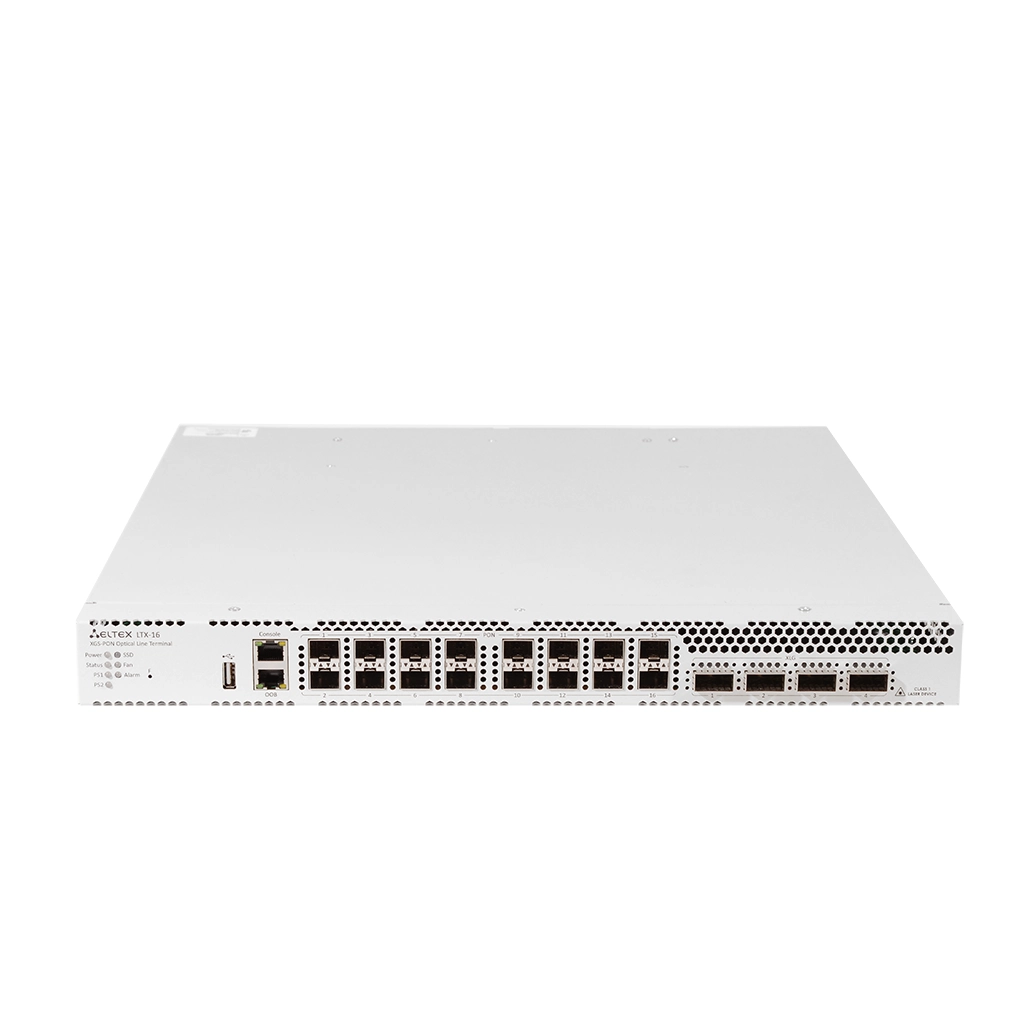

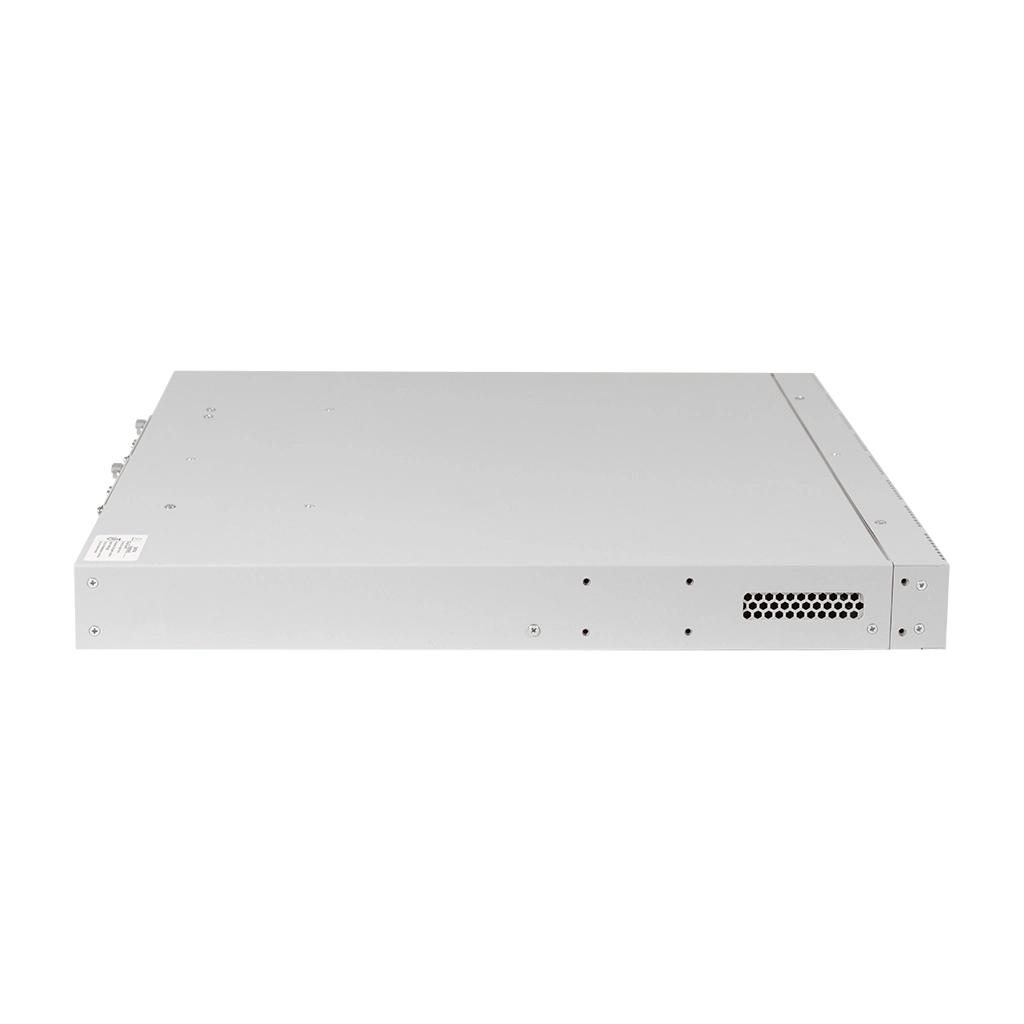

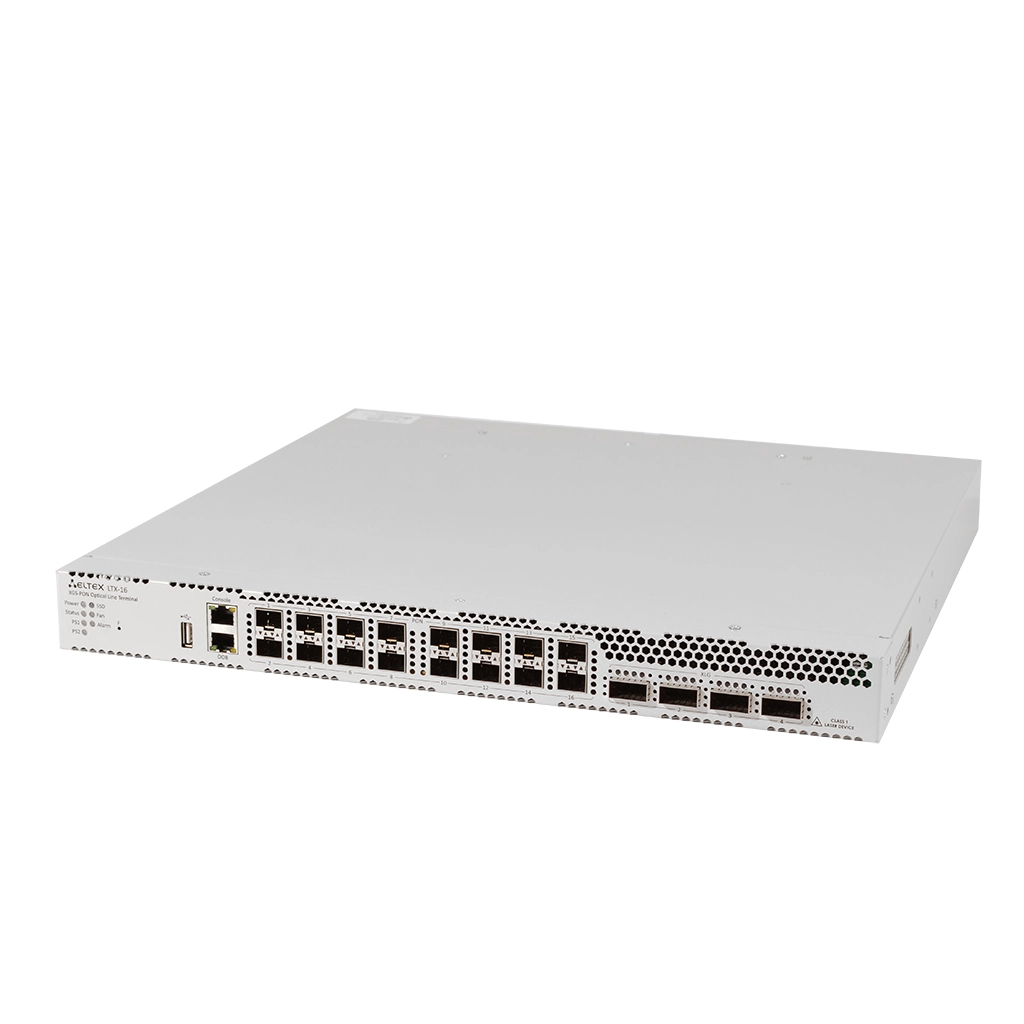

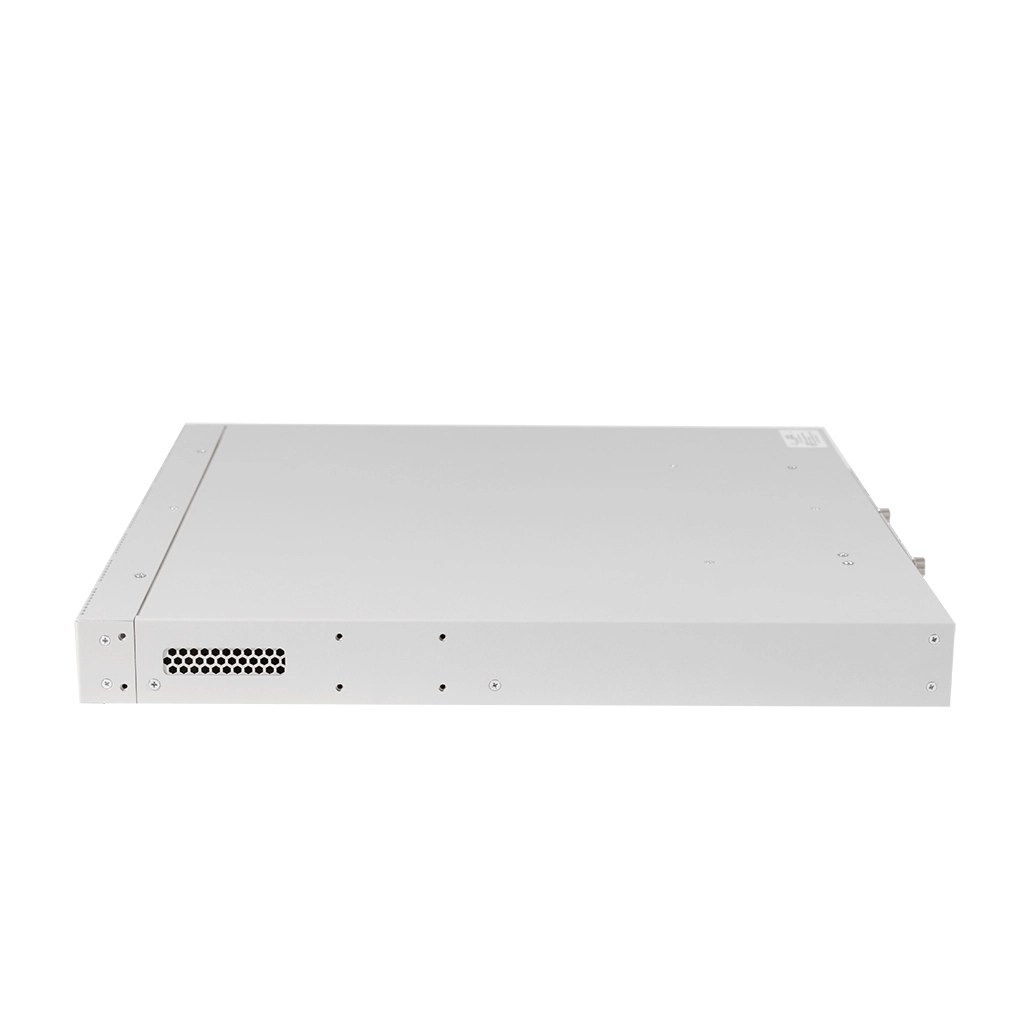

OLT LTX-16 | 16 портов XGS-PON Eltex

LTX-16

Тех. характеристики

Описание

Файлы

Спецификация

Модули

Поддержка

Отзывы 0

Общие параметры LTX-16 Eltex

Габариты и вес
