Технология PON	GPON
Тип оборудования PON	ONU
Количество портов LAN (ONU)	4
FXS (ONU)	2
CaTV (ONU)	Нет
Wi-Fi	2,4 ГГц
Умный дом	Нет
В реестре Минпромторга (ТОРП)	Нет
Поддержка EasyMesh	Нет
Размер коробки ШхВхГ, мм	300 x 60 x 170
Вес брутто, кг	0.57

Ключевые преимущества

1 порт GPON
Гигабитный роутер
2 порта FXS для подключения аналогового телефона
Порт USB 2.0 для подключения сетевого накопителя или принтера
Wi-Fi 802.11 b/g/n

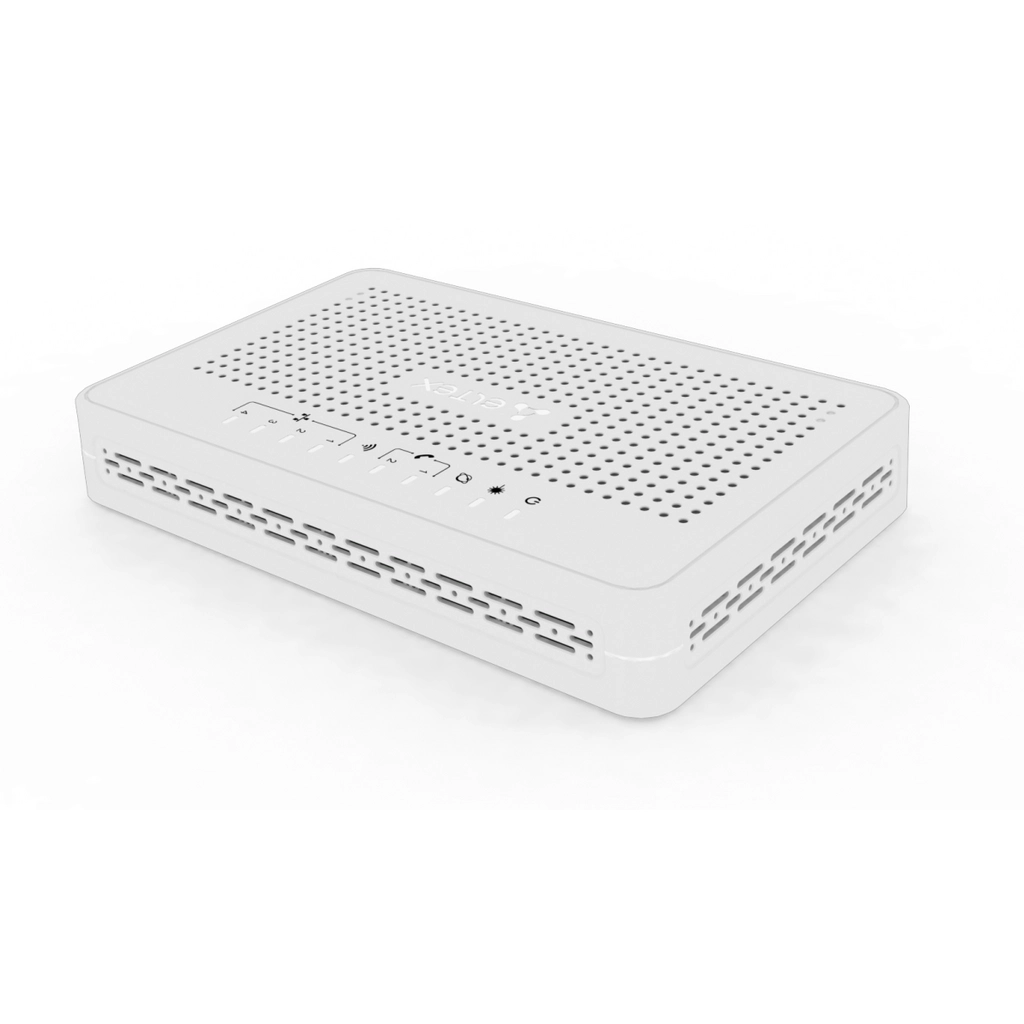

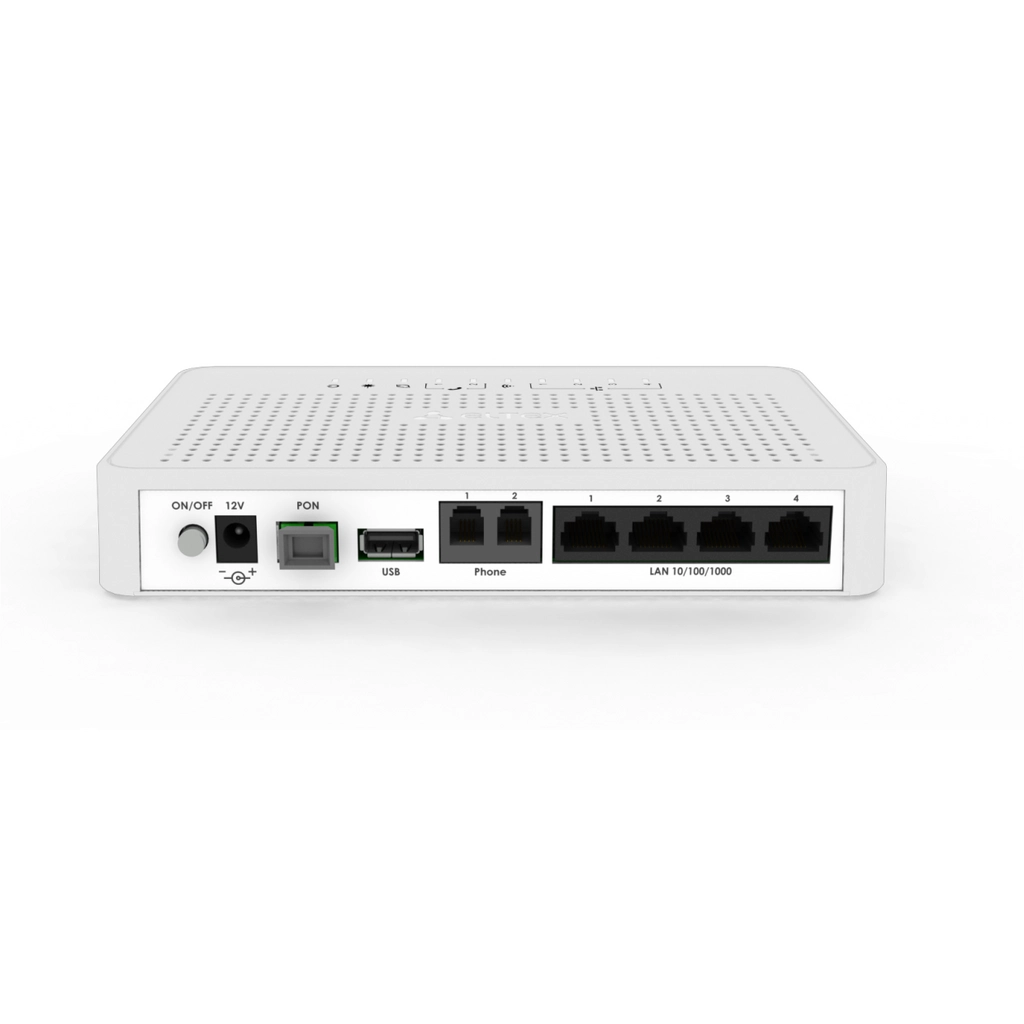

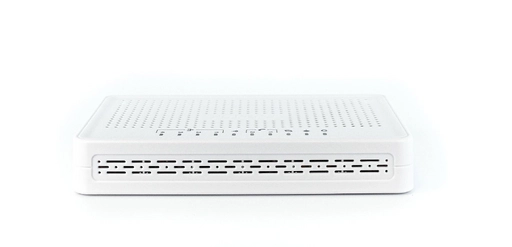

ONT NTU-RG-5402G-W – высокопроизводительный многофункциональный абонентский терминал, предназначенный для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Кроме того, NTU-RG-5402G-W даёт возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети.

Параметры интерфейса PON

1 порт GPON
Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
Тип разъема - SC/APC
Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
Максимальная дальность - 20 км
Передатчик: POC лазер (DFB), импульсный режим генерации, длины волны 1310 нм
- Скорость передачи данных: 1244 Мбит/c
- Средняя выходная мощность: +0.5..+5 дБм
- Ширина спектральной линии: 1 нм (-20 дБ)
Приемник: APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
- Скорость передачи данных: 2488 Мбит/c
- Чувствительность приемника: -28 дБм, BER ≤ 1.0x10^-10
- Оптическая перезагрузка приемника: -4 дБм

Параметры интерфейсов LAN

4 порта Ethernet 10/100/1000BASE-T (RJ-45)

Параметры интерфейсов FXS

2 порта FXS
Поддержка протокола SIP
Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
Передача факса: G.711, T.38
Сопротивление шлейфа до 2 кОм
Прием набора импульсный/частотный (DTMF)
Выдача Caller ID

Параметры беспроводного модуля

Стандарты 802.11 b/g/n
Схема MIMO: 2x2
Частотный диапазон: 2400 ~ 2483,5 МГц
Безопасность беспроводного соединения: WEB; WPA/WPA2
Рабочие каналы
- 802.11b/g/n: 1-13
Скорость беспроводного соединения¹
- 802.11b: 1, 2, 5.5 и 11 Мбит/с
- 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
- 802.11n: от 6.5 до 300 Мбит/c (от MCS0 до MCS15)
Максимальная выходная мощность передатчика²
- 802.11b (11 Mbps): 17 дБм
- 802.11g (54 Mbps): 15 дБм
- 802.11n (MCS7): 15 дБм
Схемы модуляции
- IEEE 802.11b: DQPSK, DBPSK, CCK
- IEEE 802.11g: BPSC, QPSC, 16QAM, 64QAM, OFDM
- IEEE 802.11n: BPSC, QPSC, 16QAM, 64QAM с OFDM

Параметры интерфейса USB

1 порт USB 2.0 - для подключения USB-устройств

Поддержка стандартов

ITU-T G.984.x - GPON
ITU-T G.988 OMCI specification
IEEE 802.1D
IEEE 802.1Q
IEEE 802.1P

Функциональные характеристики

Поддержка TR-069
Работа в режиме «моста» или «маршрутизатора»
Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
Поддержка IPoE (DHCP client и static)
DHCP-сервер на стороне LAN
Передача Multicast трафика по Wi-Fi
Поддержка DNS (Domain Name System)
Поддержка DynDNS (Dynamic DNS)
Поддержка UPNP (Universal Plug and Play)
Поддержка NAT (Network Address Translation)
Поддержка NTP (Network Time Protocol)
Поддержка механизмов качества обслуживания QoS
Поддержка IGMP Snooping
Поддержка IGMP Proxy
Поддержка UPNP, SMB, FTP, Print Server
VLAN в соответствии с IEEE 802.1Q

Поддержка функций безопасности

Ограничение скорости на портах
FEC-кодирование

Конфигурирование и мониторинг

В соответствии с TR-142:
- Удаленное управление по протоколу OMCI
- Удаленное управление по протоколу TR-069
Локальное управление WEB
Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

Физические характеристики и условия окружающей среды

Габариты (Ш х В х Г) - 187 x 32 x 120 мм, настольное исполнение
Питание. Внешний адаптер питания постоянного тока 12 B/2 А
Потребляемая мощность не более 18 Вт
Рабочий диапазон температур от +5° до +40° С
Относительная влажность до 80%

¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.

² Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране

Документация

Руководство пользователя. Версия ПО 2.5.11

PDF / 5 Mb

Предыдущие версии

Руководство пользователя. Версия ПО 2.5.9

PDF / 7 Mb

Руководство пользователя. Версия ПО 2.5.8

PDF / 7 Mb

Руководство пользователя. Версия ПО 2.5.7

PDF / 7 Mb

Описание

Краткая техническая информация

PDF / 2 Mb

Предыдущие версии

Краткая техническая информация

PDF / 2 Mb

Краткая техническая информация

PDF / 2 Mb

Краткая техническая информация

PDF / 3 Mb

Программное обеспечение

ntu-rg-542x-2.5.11-build531.fw.zip (дата публикации: 29.08.2024)

ZIP / 17 Mb

Release notes. Версия ПО 2.5.11 (дата публикации: 29.08.2024)

PDF / 199 Kb

Предыдущие версии

ntu-rg-542x-2.5.9-build35.fw.zip (дата публикации: 12.05.2023)

ZIP / 17 Mb

Release notes. Версия ПО 2.5.9 (дата публикации: 11.05.2023)

PDF / 197 Kb

Release notes. Версия ПО 2.5.8

PDF / 196 Kb

ntu-rg-542x-2.5.8-build1068.fw.zip

ZIP / 17 Mb

ntu-rg-542x-2.5.7-build1048.fw.zip

ZIP / 17 Mb

Release notes. Версия ПО 2.5.7

Сертификаты

Предыдущие версии

NTU-RG-5402G-W

Абонентский терминал NTU-RG-5402G-W, 1 порт PON(SC), 4 порта LAN 10/100/1000 Base-T,1xUSB,2xFXS, WiFi(802.11n, 2*2, 300 Мбит/c, 2.4 GHz)

Блок питания

Руководство по установке и настройке

Провод заземления

Сертификаты на гарантию, замену, техподдержку

Скачать регламент

Продление гарантийного обслуживания, NTU-RG-5402G-W (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)

[ для нового оборудования ]

до 2 лет, цена: 15% от стоимости оборудования
Артикул: EW-NTU-RG-5402G-W-2Y

до 3 лет, цена: 25% от стоимости оборудования
Артикул: EW-NTU-RG-5402G-W-3Y

до 5 лет, цена: 40% от стоимости оборудования
Артикул: EW-NTU-RG-5402G-W-5Y

Продление гарантийного обслуживания, NTU-RG-5402G-W (используется при покупке для ранее приобретенного оборудования)

[ для уже купленного оборудования ]

на 1 год, цена: 12% от стоимости оборудования
Артикул: EW-NTU-RG-5402G-W-1Y

Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - NTU-RG-5402G-W - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)

1 год, цена: 5% от стоимости оборудования
Артикул: SC-NTU-RG-5402G-W-B-1Y

3 года, цена: 12,5% от стоимости оборудования
Артикул: SC-NTU-RG-5402G-W-B-3Y

5 лет, цена: 30% от стоимости оборудования
Артикул: SC-NTU-RG-5402G-W-B-5Y

Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - NTU-RG-5402G-W - безлимитное количество обращений 24х7 (услуга оказывается по московскому времени)

1 год, цена: 7,5% от стоимости оборудования
Артикул: SC-NTU-RG-5402G-W-A-1Y

3 года, цена: 18,75% от стоимости оборудования
Артикул: SC-NTU-RG-5402G-W-A-3Y

5 лет, цена: 40% от стоимости оборудования
Артикул: SC-NTU-RG-5402G-W-A-5Y

Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, NTU-RG-5402G-W (услуга оказывается при наличии действующей гарантии)

1 год, цена: 30% от стоимости оборудования
Артикул: NBS-NTU-RG-5402G-W-1Y

3 года, цена: 75% от стоимости оборудования
Артикул: NBS-NTU-RG-5402G-W-3Y

5 лет, цена: 93,75% от стоимости оборудования
Артикул: NBS-NTU-RG-5402G-W-5Y

Обучение в Академии Eltex

[NTU] 4-е способа обновить ПО абонентского терминала NTU / NTP

Обзор способов обновить ПО:

1) Через web-интерфейс:

В пункте меню Management / Update Software по кнопке "Обзор", выбрать нужный файл ПО, затем, кнопкой "Update Software" обновить ПО.

2) Через терминал LTP посредством протокола OMCI (для ПО терминла версии 3.х.):

Данный способ наименее рекомендуем, т.к. сам процесс обновления по OMCI крайне долгий до 20 минут и в это время у абонентов не работают услуги, как следствие абонент может ребутнуть ONT в надежде, что все "починится", процесс обновленя будет прерван, а ОНТ загрузится с последней работающей версией ПО.

Скопировать файл прошивки на терминл командой

copy tftp://192.168.1.4/ntu-rg-3.28.2.655.fw.bin fs://ont-firmware

где 192.168.1.4 - адрес tftp сервера;
ntu-rg-3.28.2.655.fw.bin - файл ПО.
tftp сервер должен быть доступен для терминала и на папку с фалом ПО должны быть установлены соответствующие права.

LTP-X# show firmware ont //посмотреть список загруженных файлов ПО для ОНТ

Команда на обновление ПО:

update ont 0/2 filename ntu-rg-3.28.2.655.fw.bin

где 0/2 - pon-port и ID нужной ОНТ, ntu-rg-3.28.2.655.fw.bin - файл ПО, заранее скопированный на терминал.

В течение 10-и минут ПО будет обновлено.

3) Через внутренний ACS терминала LTP:

для терминалов rev.B, rev.C.

LTP-X# acs //Перейти в режим конфигурирования ACS
(acs)firmware //Перейти в режим конфигурирования параметров ПО ONT
(acs-firmware)copy 192.168.16.26 ntp-rg-3.22.1.14.fw.bin //Указать адрес TFTP-сервера и имени файла ПО
(acs-firmware)show files //Просмотреть список загруженных файлов
(acs-firmware)show list //Просмотреть список профилей обновления
(acs-firmware)add firmware 1 //Добавить профиль обновления
(acs-firmware)firmware 1 //Перейти к редактированию профиля
(acs-firmware_config-fw id='1')show config //Просмотреть конфигурации профиля
(acs-firmware_config-fw id='1')set file ntp-rg-3.22.1.14.fw.bin //Установить файл ПО для данного профиля
(acs-firmware_config-fw id='1')add profile TEST //Добавить профиль конфигурации (соответствующий тем ONT, которые требуют обновления ПО). Список профилей доступен в разделе (acs-profile) по команде «show list»

4) Через telnet:

Зайти на онт по telnet и ввести:

tftp -g -t i -f <file.bin> <iphost.tftp.serverfolder>

где, <file.bin> - файл ПО
<iphost.tftp.serverfolder> - адрес tftp сервера и путь до файла.

пример: tftp -g -t i -f ntu-rg-3.28.2.655.fw.bin 192.168.1.101/tftpFiles

Источник:
docs.eltex-co.ru

[NTU] Как настроить ONU (NTU-RG-1421G-WAC, NTU-2W, и подобные) в режиме маршрутизатора

Чтобы настроить ОНТ в режиме маршрутизатора, необходимо выполнить следующие шаги:

1) зайти на web интерфейс от имени пользователя admin.

2) В пункте меню Advanced Setup / WAN Service добавить wan сервис.

3) в настройках сервиса выбрать тип соединения PPPoE или IPoE, в зависимости от сехмы реализации сети.

3.1) при настройке пункта Network Address Translation Settings поставить галочку у опции Enable NAT

4) В пункте меню Advanced Setup / Mapping / WAN interfaces присоеденить, созданный интерфейс, к бриджу.

5) В пункте меню Advanced Setup / LAN / General Settings включить DHCP-сервер, опция Enable DHCP Server, по умолчанию включено.

6) Изменить заводской пароль для пользователя admin в пункте меню Management / Passwords. Предварительно рекомендуется ознакомиться с требованиями безопасности к паролю:

Требования безопасности к паролю

Пароль должен:

Не входить в TOP-200 часто используемых паролей
Содержать не менее 10 символов
Содержать символы, набранные в разных регистрах;
Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
Не являться словом из словаря, сленга, диалекта, жаргона;
Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

Источник:
docs.eltex-co.ru

[NTU] Как изменить заводской пароль для подключения к NTP-X, NTU-X?

Необходимо подключиться к WEB-интерфейсу NTP-X, NTU-X по IP-адресу 192.168.1.1, логин/пароль - user/user. Перейти в меню «Management/Passwords».

Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.

5_0 (1).png

Требования безопасности к паролю

Пароль должен:

Не входить в TOP-200 часто используемых паролей
Содержать не менее 10 символов
Содержать символы, набранные в разных регистрах;
Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
Не являться словом из словаря, сленга, диалекта, жаргона;
Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

Источник:
docs.eltex-co.ru

[NTU]Как на NTP-X, NTU-X заблокировать доступ к определенному сайту?

Необходимо подключиться к WEB-интерфейсу NTP по IP-адресу 192.168.1.1, логин/пароль - user/user. Перейти во вкладку «Advanced Setup/Parental control/URL Filter».

Нажать кнопку «Add» для добавления новой записи.

В открывшемся окне необходимо указать порт и сайт, к которому будет закрыт доступ.

Источник:
docs.eltex-co.ru

[NTU] Как сделать сеть Wi-Fi скрытой?

Настройку необходимо производить через WEB браузер (например Internet Explorer, Opera или Mozilla Firefox).

Необходимо подключиться к WEB - интерфейсу NTP по IP-адресу 192.168.1.1 логин/пароль - user/user.
Перейти во вкладку Wireless - Basic.
Выставить флаг напротив "Hide Access Point" и нажать кнопку "Apply/Save".

После этого Ваша сеть станет скрытой.

Источник:
docs.eltex-co.ru

[NTU] Как сбросить устройства NTP-X, NTU-X к заводским настройкам?

Существует два способа сброса абонентских терминалов NTP-X / NTU-X к заводским настройкам.

1. Подключиться к WEB конфигуратору абонентского терминала. IP-адрес устройства 192.168.1.1, логин/пароль - user/user.

Во вкладке «Management/Settings/Restore Default» нажать кнопку «Restore Default Settings» и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

Источник:
docs.eltex-co.ru
