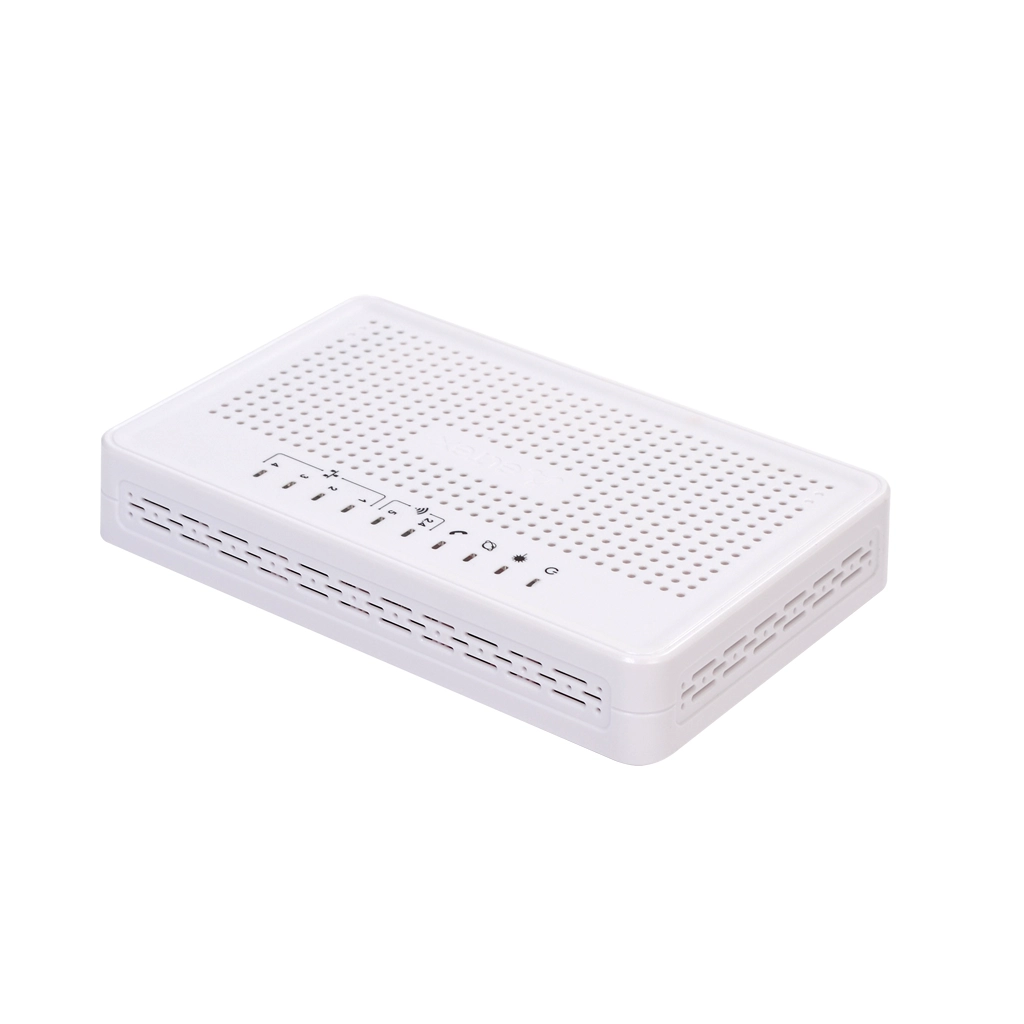

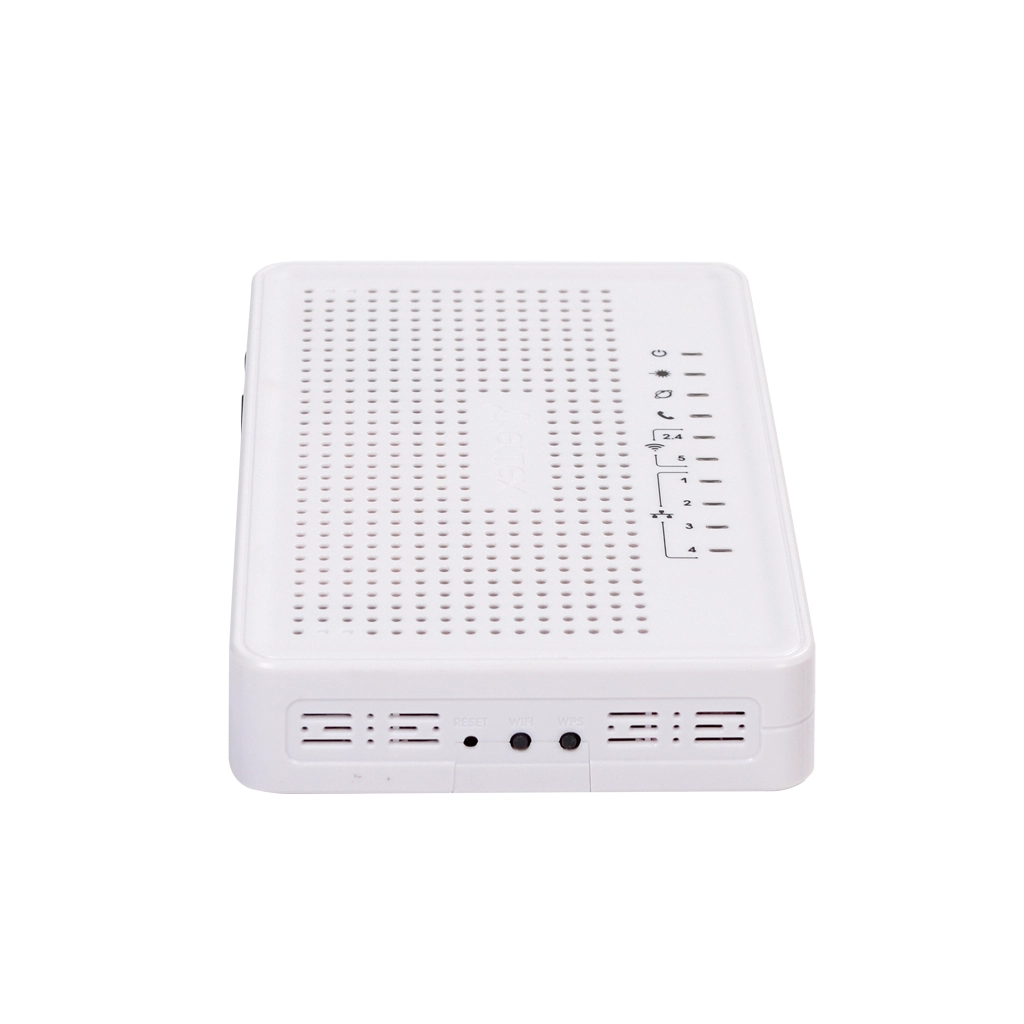

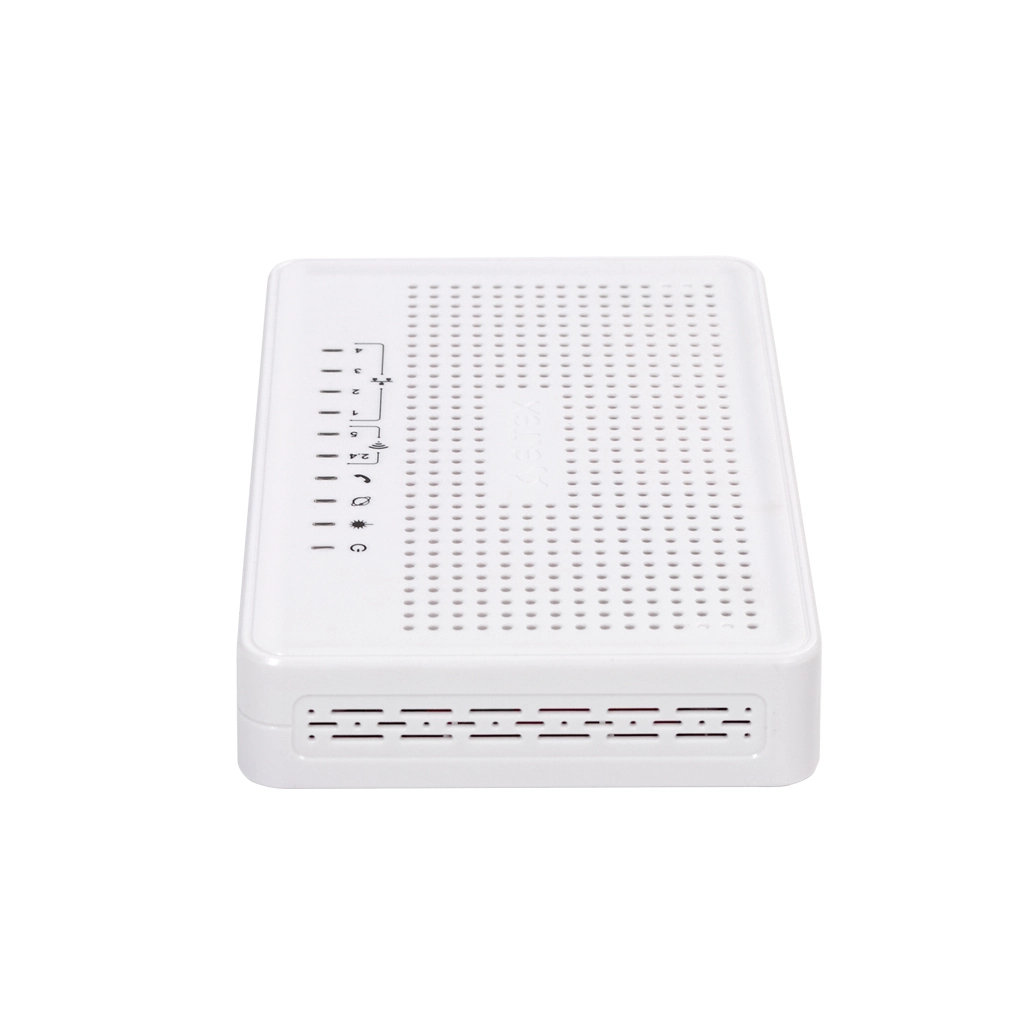

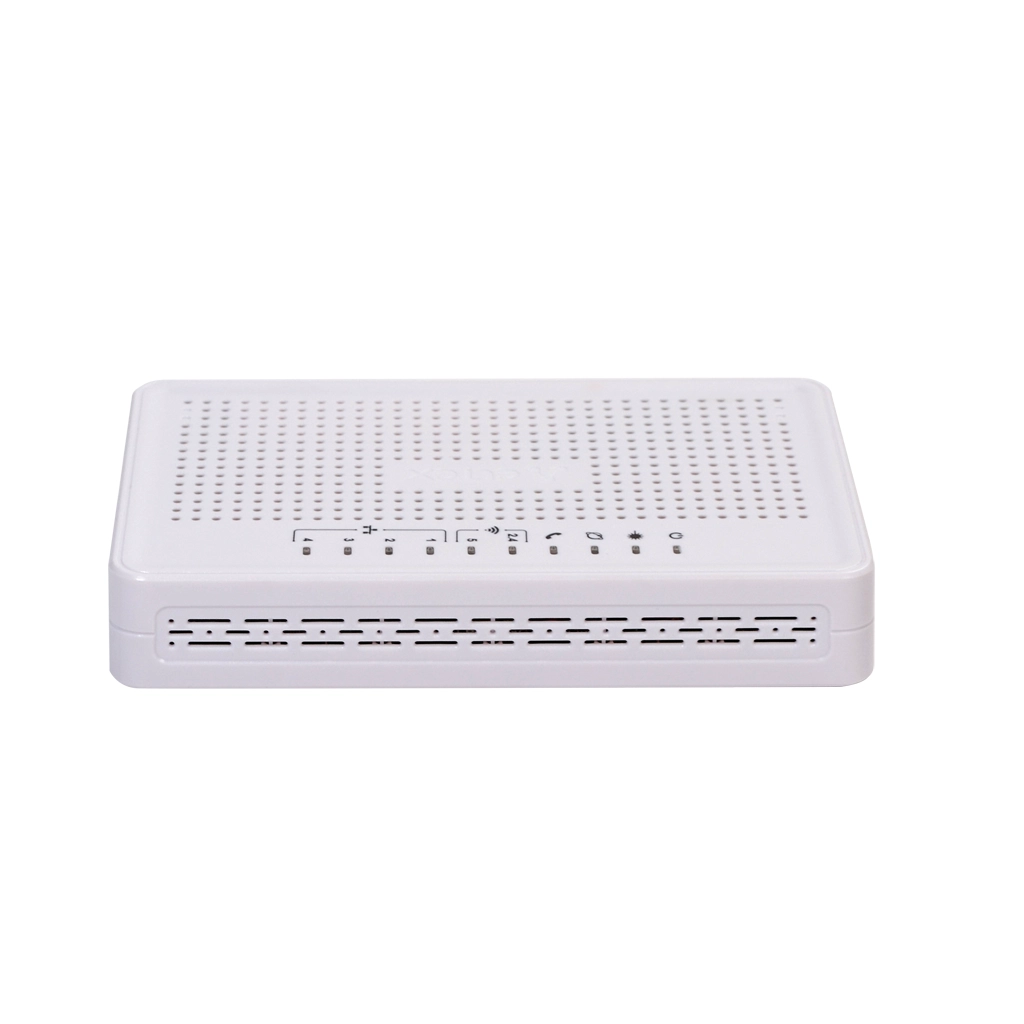

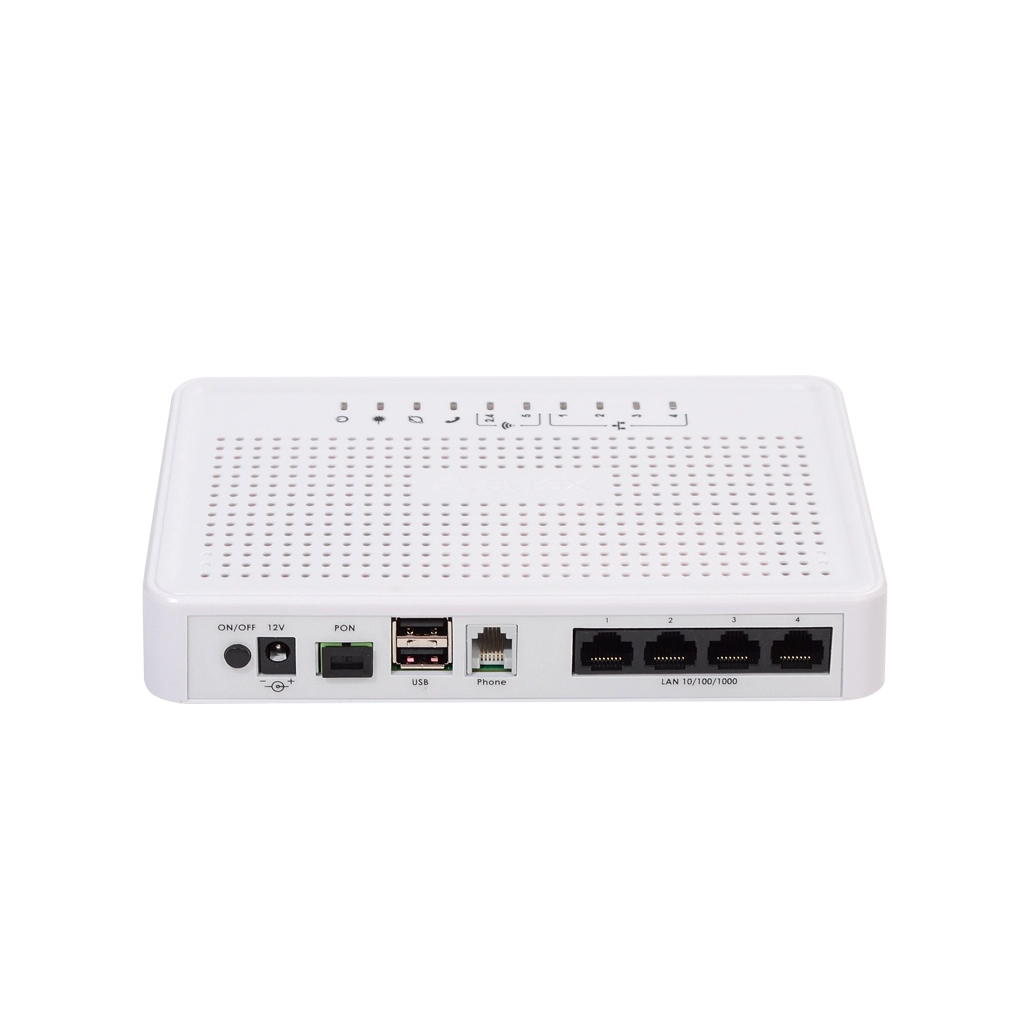

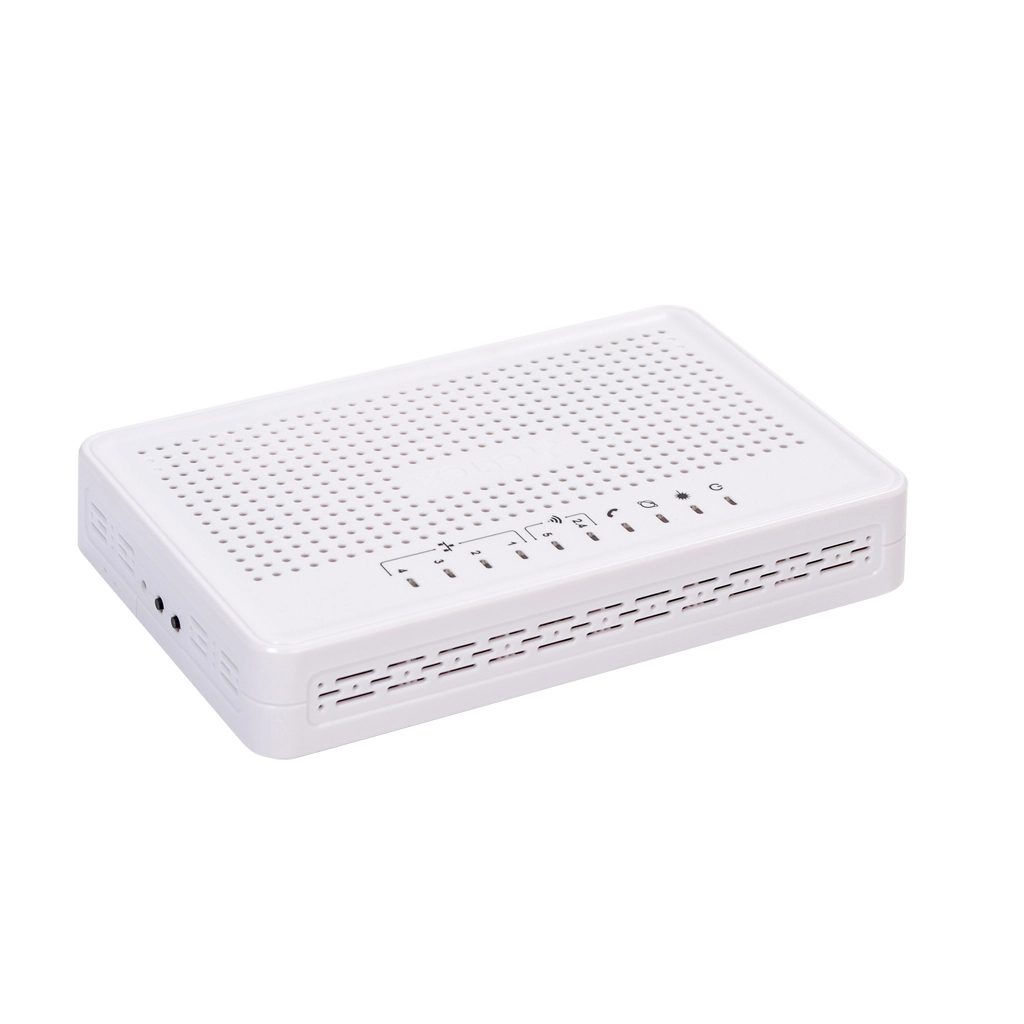

NTE-RG-1421G-Wac Eltex
NTE-RG-1421G-Wac
Абонентский терминал (ONT): 1 порт TurboGEPON и 4 порта 10/100/1000Base-T, 1 порт FXS, 2 порта USB, Wi-Fi (802.11ac, MIMO 3x3 1300 Мбит/c, 5 GHz+802.11n, MIMO 2x2, 300 Мбит/c, 2.4 GHz)
Технология PON | TurboGEPON |
Тип оборудования PON | ONU |
Количество портов LAN (ONU) | 4 |
FXS (ONU) | 1 |
CaTV (ONU) | нет |
Wi-Fi | 2,4 и 5 ГГц |
Умный дом | нет |
В реестре Минпромторга (ТОРП) | Нет |
Размер коробки ШхВхГ, мм | 175 x 60 x 300 |
Вес брутто, кг | 0.65 |
Что нового в NTE-RG1421G-W?
Основные изменения в NTE-RG1421G-W: новый радиомодуль c поддержкой режима MIMO 3x3 стандарт WI-Fi 802.11ac, скорость беспроводной передачи до 1 Гбит/с.
NTE-RG1421G-Wac - это универсальный абонентский терминал TurboGEPON.
NTE-RG1421G-Wac имеет 4 порта LAN, при этом обеспечивает скорость маршрутизации до 1Гбит/c. Доступ к телефонии реализован на базе протокола SIP.
Вся линейка ONT Eltex
|
WAN |
LAN |
FXS |
USB |
RF |
Wi-Fi |
1xTurboGEPON (B+) |
100M Eth + 1G Eth |
- |
- |
- |
- |
|
1xTurboGEPON (A+) |
100M Eth + 1G Eth |
- |
- |
есть |
- |
|
1xTurboGEPON (A+) |
4x1G Eth |
2 |
1 |
- |
802.11b/g/n |
|
1xTurboGEPON (A+) |
4x1G Eth |
1 |
2 |
- |
802.11b/g/n/ac |
|
1xTurboGEPON (A+) |
4x1G Eth |
2 |
1 |
есть |
802.11b/g/n |
Ключевые преимущества
- 1 порт TurboGEPON
- Гигабитный роутер
- Порт FXS для подключения телефонов
- 2 порта USB 2.0 с функцией сетевого накопителя;
- Wi-Fi 802.11a/b/g/n/ac
ONT NTE– высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии и высокоскоростному интернету. Кроме того, абонентские терминалы серии RG предоставляют пользователям услуг широкие возможности для работы в локальной сети.
Технология PON
Технология TurboGEPON - одно из самых современных и эффективных решений задач "последней мили", позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии TurboGEPON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.
Универсальные устройства
Встроенный гигабитный маршрутизатор на 4 порта 10/100/1000 Base-T позволяет организовать высокоскоростное соединение устройств в сети.1 порт FXS позволяют пользоваться услугами IP-телефонии. 2 порта USB может использоваться для подключения USB-устройств (USB-флеш-накопитель, внешний HDD) или для подключения принтера.
Предоставляемые услуги
- высокоскоростной доступ в интернет
- потоковое видео/ High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
- IP-телефония
- развлекательные и обучающие программы “on-line”
Варианты применения
- подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
- построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных
Беспроводное подключение
Абонентский маршрутизатор NTE-RG-1421G-Wac, поддерживает стандарт 802.11ac, что обеспечивает скорость передачи данных до 1300 Мбит/с и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах - 2.4 ГГц и 5 ГГц.
- 1 порт TurboGEPON
- Соответствие FSAN Class B+
- Тип разъема - SC/APC
- Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
- Коэффициент разветвления - до 1:64
- Максимальная дальность - 20 км
- Передатчик: 1310nm DFB Upstream Burst Mode Transmitter
- Data Rate: 1244Mb/s
- Average Launch Power +0,5..+5 dBm
- Spectral Line Width @ -20 dB 1 nm
- Приемник: 1490nm APD/TIA Downstream CW Mode Digital Receiver
- Data Rate: 2488Mb/s
- Receiver Sensitivity -28 dBm With BER better than or equal to 1.0x10-10
- Receiver Optical Overload -4 dBm
- 4 порта Ethernet 10/100/1000 Base-T (RJ-45)
- 1 порт FXS
- Поддержка протокола SIP
- Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
- Передача факса: G.711, T.38
- Сопротивление шлейфа до 2 кОм
- Прием набора импульсный/частотный (DTMF)
- Выдача Caller ID
- Стандарты 802.11 a/b/g/n/ac
- Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850 МГц
- Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
- Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM
- 802.11b/g/n: 1-13
- 802.11a/n/ac: 36-64, 132-165
- 802.11b: 1; 2; 5,5 и 11 Мбит/с
- 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
- 802.11n: 150 Мбит/c (канал 20 МГц), 300 Мбит/c (канал 40 МГц)³
- 802.11ac: 1300 Мбит/c (80 МГц)
- 802.11b (11 Mbps): 17дБм
- 802.11g (54 Mbps): 15дБм
- 802.11n (MCS7): 15 дБм
- 802.11ас (MCS0): 19 дБм
- IEEE 802.3ah - Ethernet in the First Line
- IEEE 802.3u 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet
- IEEE 802.3z 1000BASE-X GigabitEthernet по оптическому волокну
- IEEE 802.3x поддержка полнодуплексной связи
- IEEE 802.3ad агрегация каналов
- IEEE 802.1d STP
- IEEE 802.1w Rapid STP
- IEEE 802.1Q VLAN
- IEEE 802.1p IGMP
- Поддержка TR-069
- Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
- Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
- Поддержка IPoE (DHCP-client и static)
- DHCP-сервер на стороне LAN
- Передача Multicast трафика по Wi-Fi
- Поддержка DNS (Domain Name System)
- Поддержка DynDNS (Dynamic DNS)
- Поддержка UPNP (Universal Plug and Play)
- Поддержка NAT (Network Address Translation)
- Поддержка NTP (Network Time Protocol)
- Поддержка механизмов качества обслуживания QoS
- Поддержка IGMP Snooping
- Поддержка IGMP Proxy
- VLAN в соответствие с IEEE 802.1Q
- Ограничение скорости на портах
- FEC кодирование
- В соответствии с TR-142:
- Удаленное управление по протоколу TR-069
- Локальное управление WEB/CLI
- Удаленное управление по протоколу OAM
- Обновление программного обеспечения: TR-069, HTTP, TFTP
- 2 порта USB 2.0 - для подключения USB-устройств
- Габариты - 187x120x32 мм, настольное исполнение
- Напряжение питания адаптера - 220В/12В
- Потребляемая мощность - не более 15 Вт
- Рабочий диапазон температур от +50 до +400 С
- Относительная влажность до 80%



NTE-RG1402G-W
Существует два способа сброса NTE-RG-1402G-W к заводским настройкам.
- Подключиться к Web-интерфейсу устройства по адресу 192.168.0.1 login - user , password- user .Перейти во вкладку "Система/Конфигурация/Сброс к заводским настройкам" и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
- Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
NTE-RG-1402G-W Rev B
Существует два способа сброса NTE-RG-1402G-W Rev B к заводским настройкам.
- Подключиться к Web-интерфейсу устройства по адресу 192.168.0.1 login - user , password- user . Перейти во кладку "Management/Restore Default/Restore Default Settings" и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
- Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.
Источник:
docs.eltex-co.ru
Перейти в меню «Management/Passwords». Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.
Источник:
docs.eltex-co.ru
После загрузки ПО, устройство автоматически перезагрузится.
Источник:
docs.eltex-co.ru
- подключиться web-браузером к NTE-RG.
- необходимо зайти в меню «Сеть-Правила NAT».
- нажать кнопку "Новое правило" и заполнить правило для проброса портов, к примеру для Torrent.
- IP-адрес LAN - в этом поле необходимо указать IP-адрес локальной машины, на которую необходимо пробросить порты.
- для р2р делается аналогично, только создается 2 правила - для порта TCP 1234, а потом еще одно правило для порта UDP 1235.
- после добавления всех правил, таблица правил NAT выглядит следующим образом:
Важно!
После создания правил обязательно выполнить применение конфигурации (кнопка "Применить изменения") и последующую перезагрузку устройства.
Перед тем как проверить проброшены ли порты, отключите firewall на ПК.
Источник:
docs.eltex-co.ru
