Ethernet-коммутатор PP4X | 4 порта 1G, 4 порта 10G, модуль для шасси
Ethernet-коммутатор PP4X, 2 порта 10/100/1000Base-T/1000Base-X (SFP), 4 порта 10GBase-R (SFP+)/1000Base-X (SFP), L2+
| Тип оборудования PON | OLT |
| Технология PON | GPON |

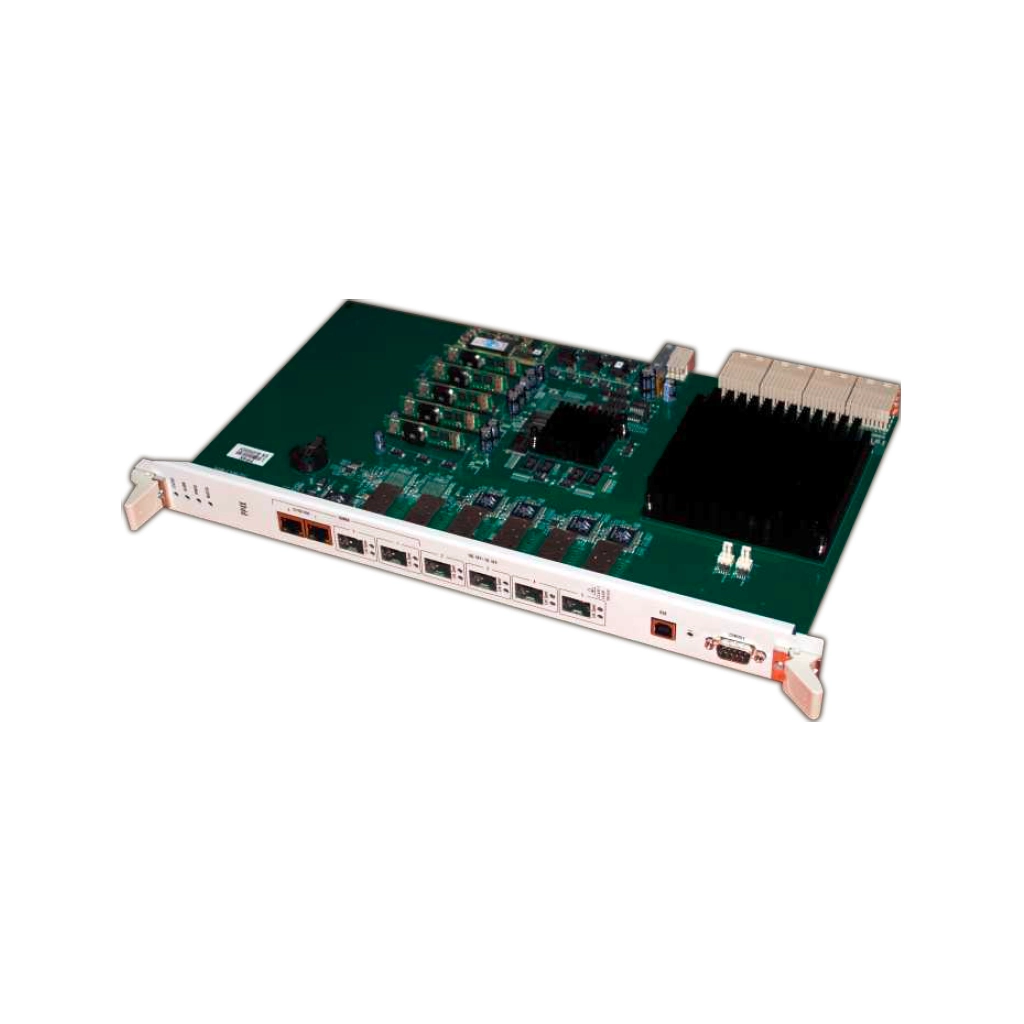

Плата управления и коммутации PP4X
Модуль центрального коммутатора PP4X – основной элемент платформы, который выполняет функции общего управления и диагностики модулей периферии, коммутации, агрегации трафика.
Установка двух модулей позволяет построить высоконадежную систему за счет резервирования коммутаторов и увеличить пропускную способность системы за счет распределения потоков данных между модулями путем их стекирования.
Взаимодействие между модулями происходит через два
10 Гбит/c соединения, работающих в режиме разделения нагрузки и резервирования.
Процессор
- Тип процессора - Marvell MV78x00, архитектура ARMv5TE
- Тактовая частота процессора - 1000 МГц
- Количество ядер - 2
- Оперативная память - DDR2 SDRAM 512 МБ 800 МГц
- Энергонезависимая память - 2 ГБ NAND Flash
Интерфейсы
- Интерфейс USB (совместим со спецификацией USB 2.0)
- Интерфейс SATA II (возможность работы с SSD)
Сетевые интерфейсы
- Внешние соединения:
- 4 x 10GBase-X (SFP+)/1000Base-X (SFP)
- 2 x 10/100/1000Base-T/1000Base-X (SFP) - Связь с модулями интерфейсов:
- 16 x 10G XAUI (10GBASE-KX4) - Связь модулей центрального коммутатора:
- 2 x 10G XAUI (10GBASE-KX4) - Оптические трансиверы - 1G SFP, 10G SFP+ (возможность подключения Copper Direct Attach)
- Консольный порт - RS-232
Коммутатор
- Коммутатор Ethernet - Marvell Packet Processor
- Производительность коммутатора - 480 Гбит/с
- Таблица MAC-адресов - 32К записей
- Поддержка VLAN до 4К в соответствии с 802.1Q
- Качество обслуживания (QoS)
- 8 выходных приоритетных очередей для каждого порта
- Количество портов - 24 порта до 10 Гбит/с на порт
Режимы портов
- Дуплексный/полудуплексный режим 10/100/1000 Мбит/с для электрических портов
- Дуплексный режим 1/10 Гбит/с для оптических портов
Управление и мониторинг
- Взаимодействие с внешними средствами мониторинга и управления с использованием протоколов Telnet, SSH, SNMP
- Ограничение доступа: по паролю, IP-адресу, MAC-адресу, уровню привилегий
- Поддержка RADIUS, TACACS+
- Сбор аварийной информации интерфейсных модулей и всего устройства, формирование аварийных и информационных сообщений для систем мониторинга
- Контроль температурного режима устройства, управление системой вентиляции
- Управление обновлением программного обеспечения всех модулей устройства
