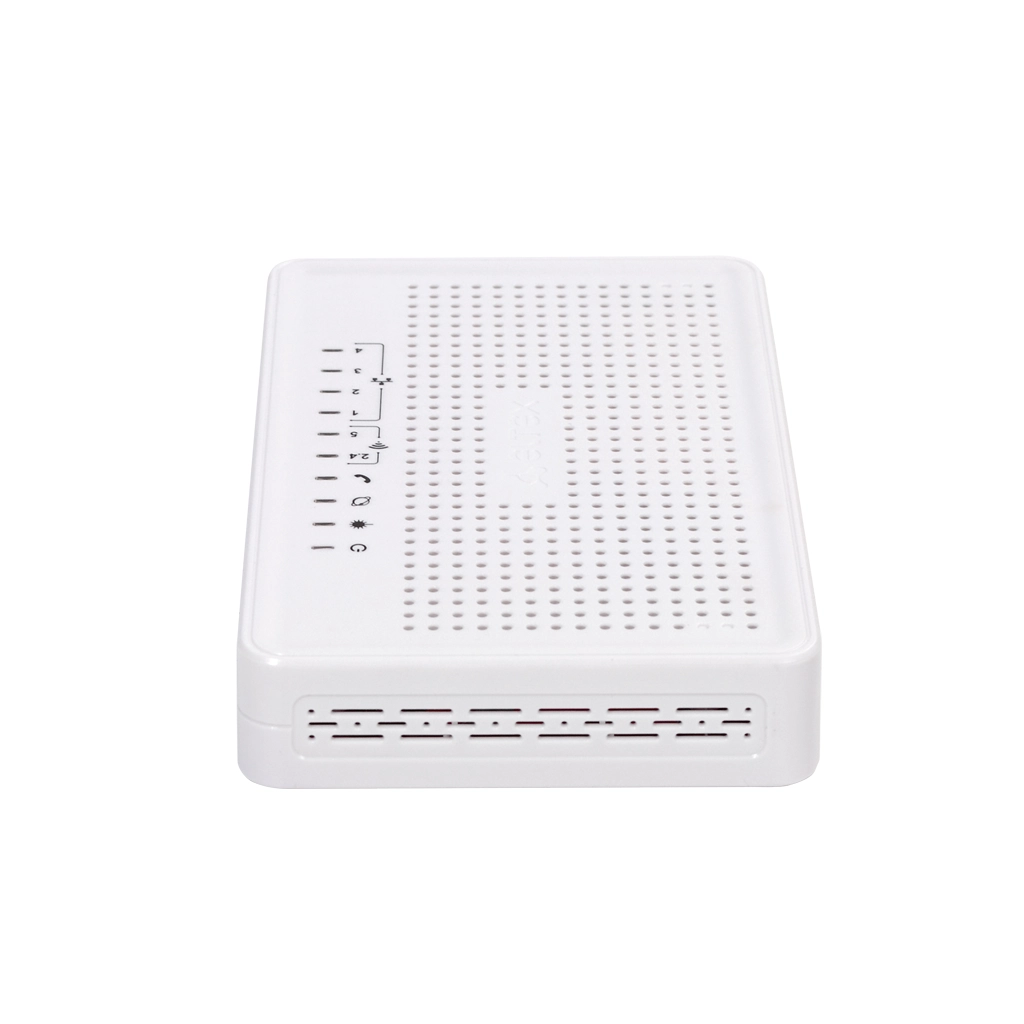

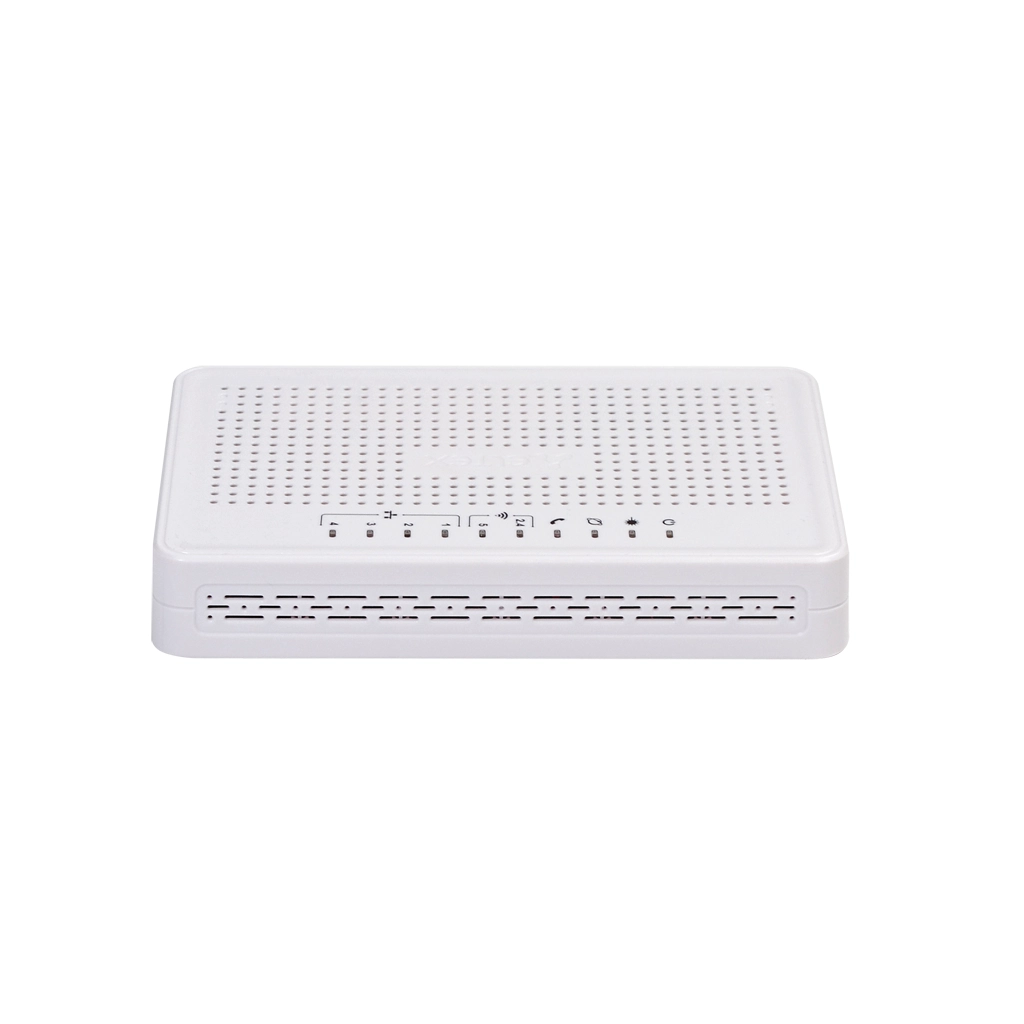

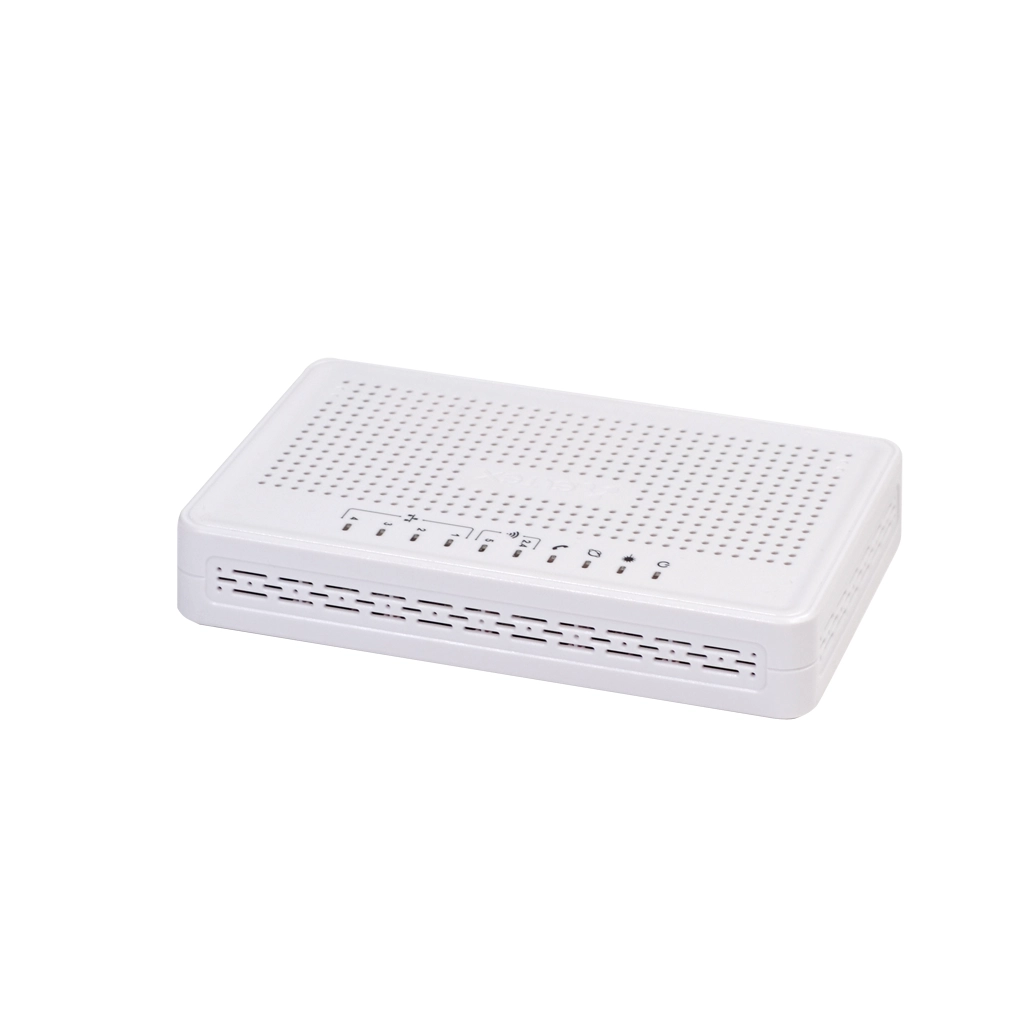

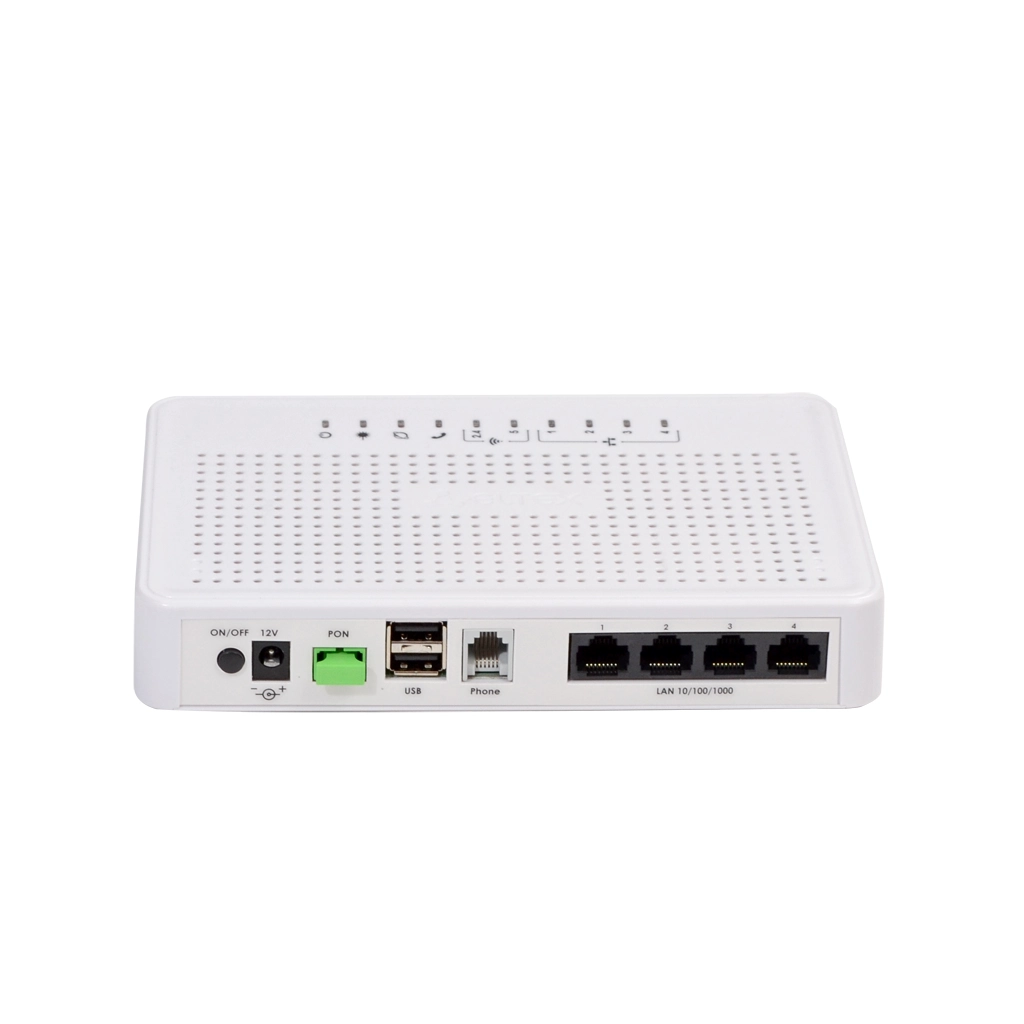

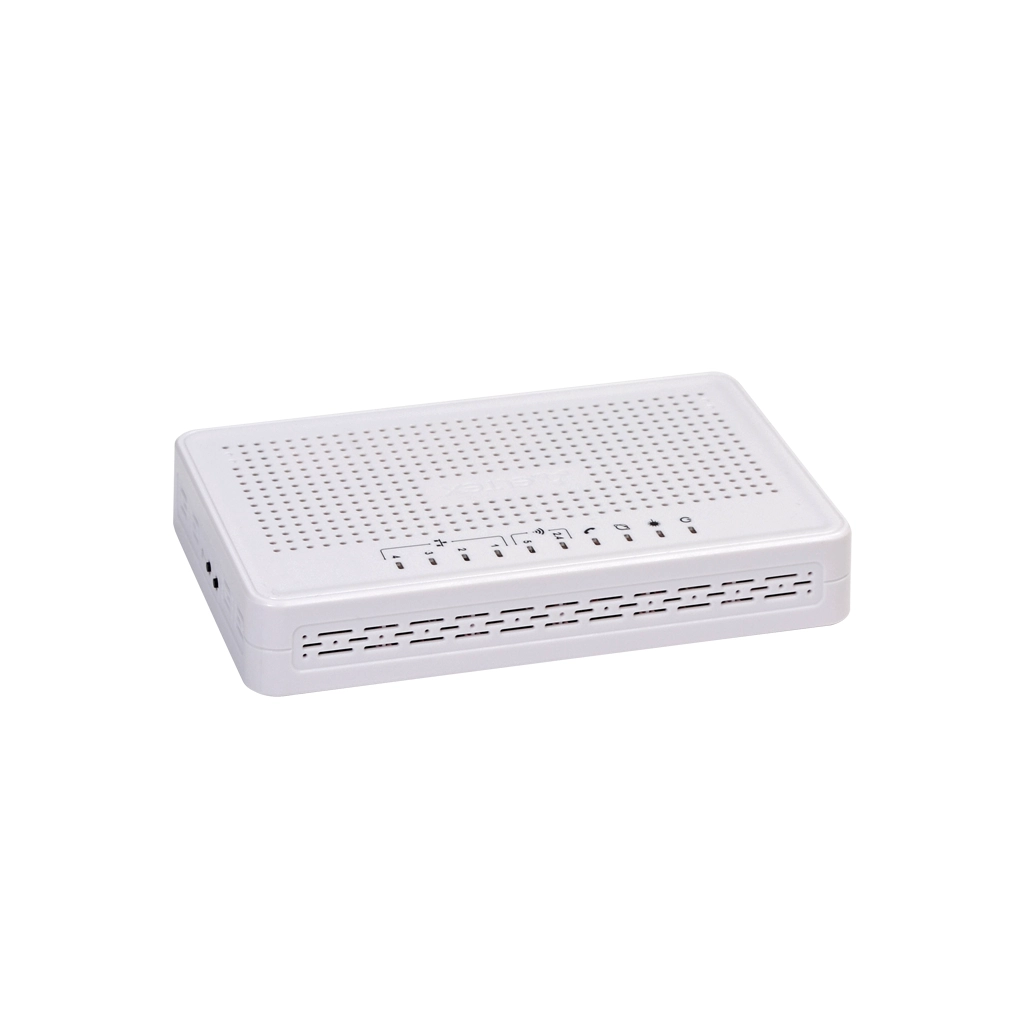

NTU-RG-1421G-WAC Eltex Абонентское устройство

Индивидуальный заказ
Артикул:

NTU-RG-1421G-Wac

Домашний терминал Eltex с увеличенным Wi-Fi покрытием : 1хGPON, 4 порта LAN, 1xFXS, 2xUSB 2.0, WiFi(802.11ac,3*3 1300 Мбит/c, 5 GHz+802.11n, 2*2, 300 Мбит/c, 2.4 GHz)

Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Офис: Новосибирск
Маргарита Кириллова (Новосибирск)
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)

Общие параметры NTU-RG-1421G-Wac Eltex

Технология PON GPON
Тип оборудования PON ONU
Количество портов LAN (ONU) 4
FXS (ONU) 1
CaTV (ONU) Нет
Wi-Fi 2,4 и 5 ГГц
Умный дом Нет
В реестре Минпромторга (ТОРП) Нет
Поддержка EasyMesh Нет
Размер коробки ШхВхГ, мм 330 x 58 x 145
Вес брутто, кг 0.65

Новые скорости Wi-Fi от Eltex

В ONT NTU-RG1421G-W применяются новые Wi-Fi чипы, работающие по cтандарту Wi-Fi 802.11aс. Возможная теоретическая скорость скачивания по беспроводной сети достигает 1.3Гбит/с.

Отсутствие помех от соседей

Абонентские терминал NTU-RG1421G-W поддерживает работу в диапозоне Wi-Fi 5 ГГц. Известно, что в многоэтажных домах Wi-Fi роутеры работающие в диапозоне 2.4 ГГц установлены практически в каждой квартире, что создает помехи, сокращает зону покрытия. В такой ситуации использование диапозона 5 Ггц станет отличным решением для организации высокоскоростного Wi-Fi с хорошей дальностью покрытия.

Ключевые преимущества

  • 1 порт GPON
  • гигабитный роутер
  • порты FXS для подключения телефонов
  • порт USB 2.0 для подключения сетевого накопителя
  • Wi-Fi 802.11a/b/g/n/ac

ONT серии NTU высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Кроме того, абонентские терминалы серии NTU-RG дают возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети.

Технология PON

Технология PON - одно из самых современных и эффективных решений задач последней мили, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Универсальные устройства

Встроенный гигабитный маршрутизатор на 4 порта 10/100/1000 Base-T позволяет организовать высокоскоростное соединение устройств в сети.

1 порт FXS позволяет пользоваться услугами IP-телефонии. Порт USB может использоваться для подключения USB-устройств (USB-флеш-накопитель, внешний HDD).

Предоставляемые услуги

  • высокоскоростной доступ в интернет
  • потоковое видео High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
  • IP-телефония
  • развлекательные и обучающие программы on-line

Варианты применения

подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках

построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Беспроводное подключение

Абонентские маршрутизаторы NTU-RG-1431G-Wac поддерживают стандарт 802.11ac, что обеспечивает скорость передачи данных до 1,3 Гбит/с и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах - 2,4 ГГц и 5 ГГц.

Параметры интерфейса PON
  • 1 порт GPON
  • Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+ SFF-8472
  • Тип разъема - SC/APC
  • Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
  • Максимальная дальность - 20 км
  • Передатчик: 1310nm DFB Upstream Burst Mode Transmitter
    • Data Rate: 1244Mb/s
    • Average Launch Power +0,5..+5 dBm
    • Spectral Line Width @ -20 dB 1 nm
  • Приемник: 1490nm APD/TIA Downstream CW Mode Digital Receiver
    • Data Rate: 2488Mb/s
    • Receiver Sensitivity -28 dBm With BER better than or equal to 1.0x10-10
    • Receiver Optical Overload -4 dBm
Параметры интерфейсов LAN
  • 4 порта Ethernet 10/100/1000BASE-T (RJ-45)
Параметры интерфейсов FXS
  • 1 порт FXS
  • Поддержка протокола SIP
  • Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
  • Передача факса: G.711, T.38
  • Сопротивление шлейфа до 2 кОм
  • Прием набора импульсный/частотный (DTMF)
  • Выдача Caller ID
Параметры беспроводного модуля
  • Стандарты 802.11 а/b/g/n/ac
  • Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850МГц
  • Одновременная работа в двух частотных диапазонах
    (Simultaneous Dual Band)
  • Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM
  • Рабочие каналы
    • 802.11b/g/n: 1-13 (2412-2472 МГц)
    • 802.11a/ac: 36-64(5150-5350 МГц), 132-165 (5650 - 5850 МГц)
  • Скорость беспроводного соединения¹
    • 802.11b: 1; 2; 5,5 и 11 Мбит/с
    • 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
    • 802.11n: 150 Мбит/c (канал 20 МГц), 300 Мбит/c (канал 40 МГц)
    • 802.11ac: 1300 Мбит/c (80 МГц)
  • Максимальная выходная мощность передатчика²
    • 802.11b (11 Mbps): 17 дБм
    • 802.11g (54 Mbps): 15 дБм
    • 802.11n (MCS7): 15 дБм
    • 802.11ac (5ГГц): 19 дБм
    Параметры интерфейса USB
    • 2 порта USB 2.0 - для подключения USB-устройств
      Поддержка стандартов
      • ITU-T G.984.x - GPON
      • ITU-T G.988 OMCI specification
      • IEEE 802.1D
      • IEEE 802.1Q
      • IEEE 802.1P
      Функциональные характеристики
      • Поддержка TR-069
      • Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
      • Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
      • Поддержка IPoE (DHCP-client и static)
      • DHCP-сервер на стороне LAN
      • Передача Multicast трафика по Wi-Fi
      • Поддержка DNS (Domain Name System)
      • Поддержка DynDNS (Dynamic DNS)
      • Поддержка UPNP (Universal Plug and Play)
      • Поддержка NAT (Network Address Translation)
      • Поддержка NTP (Network Time Protocol)
      • Поддержка механизмов качества обслуживания QoS
      • Поддержка IGMP Snooping
      • Поддержка IGMP Proxy
      • Поддержка UPNP, SMB, FTP, DLNA, Print Server
      • VLAN в соответствии с IEEE 802.1Q
      Поддержка функций безопасности
      • Ограничение скорости на портах
      • FEC-кодирование
      Конфигурирование и мониторинг
      • В соответствии с TR-142:
        • Удаленное управление по протоколу OMCI
        • Удаленное управление    по протоколу TR-069
      • Локальное управление WEB/CLI
      • Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP
      Физические характеристики и условия окружающей среды
      • Габариты (Ш х В х Г) - 187 x 32 x 120 мм, настольное исполнение
      • Питание. Внешний адаптер питания постоянного тока 12 B/2 А
      • Потребляемая мощность не более 18 Вт
      • Рабочий диапазон температур от +5° до +40° С
      • Относительная влажность до 80%

         ¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.

        ² Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране

        NTU-RG-1421G-Wac
        Абонентский терминал NTU-RG-1421G-Wac, 1 порт PON(SC), 4 порта LAN 10/100/1000 Base-T,2xUSB,1xFXS, WiFi(802.11ac,3*3 1300 Мбит/c, 5 GHz+802.11n, 2*2, 300 Мбит/c, 2.4 GHz)
        Блок питания
        Блок питания
        Руководство по установке и настройке
        Руководство по установке и настройке
        Провод заземления
        Провод заземления
        Сертификаты на гарантию, замену, техподдержку
        Скачать регламенты
        Продление гарантийного обслуживания, NTU-RG-1421G-Wac (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
        [ для нового оборудования ]
        до 2 лет +15% от цены оборудования
        EW-NTU-RG-1421G-Wac-2Y
        до 3 лет +25% от цены оборудования
        EW-NTU-RG-1421G-Wac-3Y
        до 5 лет +40% от цены оборудования
        EW-NTU-RG-1421G-Wac-5Y
        Продление гарантийного обслуживания, NTU-RG-1421G-Wac (используется при покупке для ранее приобретенного оборудования)
        [ для уже купленного оборудования ]
        на 1 год +12% от цены оборудования
        EW-NTU-RG-1421G-Wac-1Y
        Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - NTU-RG-1421G-Wac - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
        1 год +6% от цены оборудования
        SC-NTU-RG-1421G-Wac-B-1Y
        3 года +15% от цены оборудования
        SC-NTU-RG-1421G-Wac-B-3Y
        5 лет +32% от цены оборудования
        SC-NTU-RG-1421G-Wac-B-5Y
        Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, NTU-RG-1421G-Wac (услуга оказывается при наличии действующей гарантии)
        1 год +30% от цены оборудования
        NBS-NTU-RG-1421G-Wac-1Y
        3 годa +75% от цены оборудования
        NBS-NTU-RG-1421G-Wac-3Y
        5 лет +93,75% от цены оборудования
        NBS-NTU-RG-1421G-Wac-5Y
        Обучение в Академии Eltex
        Базовый курс Академии Eltex: Использование коммутаторов Eltex
        Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
        Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
        [NTU] 4-е способа обновить ПО абонентского терминала NTU / NTP
        Обзор способов обновить ПО:

        1) Через web-интерфейс:

        В пункте меню Management / Update Software по кнопке "Обзор", выбрать нужный файл ПО, затем, кнопкой "Update Software" обновить ПО.



        2) Через терминал LTP посредством протокола OMCI (для ПО терминла версии 3.х.):

        Данный способ наименее рекомендуем, т.к. сам процесс обновления по OMCI крайне долгий до 20 минут и в это время у абонентов не работают услуги, как следствие абонент может ребутнуть ONT в надежде, что все "починится", процесс обновленя будет прерван, а ОНТ загрузится с последней работающей версией ПО.

        Скопировать файл прошивки на терминл командой

        copy tftp://192.168.1.4/ntu-rg-3.28.2.655.fw.bin fs://ont-firmware

        где 192.168.1.4 - адрес tftp сервера;
        ntu-rg-3.28.2.655.fw.bin - файл ПО.
        tftp сервер должен быть доступен для терминала и на папку с фалом ПО должны быть установлены соответствующие права.

        LTP-X# show firmware ont //посмотреть список загруженных файлов ПО для ОНТ

        Команда на обновление ПО:

        update ont 0/2 filename ntu-rg-3.28.2.655.fw.bin

        где 0/2 - pon-port и ID нужной ОНТ, ntu-rg-3.28.2.655.fw.bin - файл ПО, заранее скопированный на терминал.

        В течение 10-и минут ПО будет обновлено.



        3) Через внутренний ACS терминала LTP:

        для терминалов rev.B, rev.C.

        LTP-X# acs //Перейти в режим конфигурирования ACS
        (acs)firmware //Перейти в режим конфигурирования параметров ПО ONT
        (acs-firmware)copy 192.168.16.26 ntp-rg-3.22.1.14.fw.bin //Указать адрес TFTP-сервера и имени файла ПО
        (acs-firmware)show files //Просмотреть список загруженных файлов
        (acs-firmware)show list //Просмотреть список профилей обновления
        (acs-firmware)add firmware 1 //Добавить профиль обновления
        (acs-firmware)firmware 1 //Перейти к редактированию профиля
        (acs-firmware_config-fw id='1')show config //Просмотреть конфигурации профиля
        (acs-firmware_config-fw id='1')set file ntp-rg-3.22.1.14.fw.bin //Установить файл ПО для данного профиля
        (acs-firmware_config-fw id='1')add profile TEST //Добавить профиль конфигурации (соответствующий тем ONT, которые требуют обновления ПО). Список профилей доступен в разделе (acs-profile) по команде «show list»



        4) Через telnet:

        Зайти на онт по telnet и ввести:

        tftp -g -t i -f <file.bin> <iphost.tftp.serverfolder>

        где, <file.bin> - файл ПО
        <iphost.tftp.serverfolder> - адрес tftp сервера и путь до файла.

        пример: tftp -g -t i -f ntu-rg-3.28.2.655.fw.bin 192.168.1.101/tftpFiles

        Источник:
        docs.eltex-co.ru

        [NTU] Как настроить ONU (NTU-RG-1421G-WAC, NTU-2W, и подобные) в режиме маршрутизатора
        Чтобы настроить ОНТ в режиме маршрутизатора, необходимо выполнить следующие шаги:

        1) зайти на web интерфейс от имени пользователя admin.

        2) В пункте меню Advanced Setup / WAN Service добавить wan сервис.

        3) в настройках сервиса выбрать тип соединения PPPoE или IPoE, в зависимости от сехмы реализации сети.

        3.1) при настройке пункта Network Address Translation Settings поставить галочку у опции Enable NAT

        4) В пункте меню Advanced Setup / Mapping / WAN interfaces присоеденить, созданный интерфейс, к бриджу.

        5) В пункте меню Advanced Setup / LAN / General Settings включить DHCP-сервер, опция Enable DHCP Server, по умолчанию включено.

        6) Изменить заводской пароль для пользователя admin в пункте меню Management / Passwords. Предварительно рекомендуется ознакомиться с требованиями безопасности к паролю:

        Требования безопасности к паролю

        Пароль должен:

        • Не входить в TOP-200 часто используемых паролей
        • Содержать не менее 10 символов
        • Содержать символы, набранные в разных регистрах;
        • Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
        • Не являться словом из словаря, сленга, диалекта, жаргона;
        • Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

        Источник:
        docs.eltex-co.ru

        [NTU] Как изменить заводской пароль для подключения к NTP-X, NTU-X?
        Необходимо подключиться к WEB-интерфейсу NTP-X, NTU-X по IP-адресу 192.168.1.1, логин/пароль  - user/user. Перейти в меню «Management/Passwords».

        Ввести старый пароль для пользователя user (user), затем ввести новый пароль, подтвердить его и нажать кнопку «Apply/Save» для применения изменений.



        5_0 (1).png


        Требования безопасности к паролю

        Пароль должен:

        • Не входить в TOP-200 часто используемых паролей
        • Содержать не менее 10 символов
        • Содержать символы, набранные в разных регистрах;
        • Помимо латинских букв, содержать также цифры, знаки препинания и/или специальные символы;
        • Не являться словом из словаря, сленга, диалекта, жаргона;
        • Не являться персональной информацией (имена, адреса, дата рождения, телефон и т.п.)

        Источник:
        docs.eltex-co.ru

        [NTU]Как на NTP-X, NTU-X заблокировать доступ к определенному сайту?
        Необходимо подключиться к WEB-интерфейсу NTP по IP-адресу 192.168.1.1, логин/пароль  - user/user. Перейти во вкладку «Advanced Setup/Parental control/URL Filter».

        В открывшемся окне необходимо указать порт и сайт, к которому будет закрыт доступ.


        Источник:
        docs.eltex-co.ru

        [NTU] Как сбросить устройства NTP-X, NTU-X к заводским настройкам?
        Существует два способа сброса абонентских терминалов NTP-X / NTU-X к заводским настройкам.

        1. Подключиться к WEB конфигуратору абонентского терминала. IP-адрес устройства 192.168.1.1,  логин/пароль  - user/user.

        Во вкладке «Management/Settings/Restore Default» нажать кнопку «Restore Default Settings» и подтвердить нажав «OK». Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

        2. Удерживать системную клавишу "F" в течение 7-10 секунд. При этом индикатор «Power» загорится красным цветом, индикатор «PON» погаснет. Последует перезагрузка устройства и сброс конфигурации к заводским параметрам.

        Источник:
        docs.eltex-co.ru

        [NTU] Как сделать сеть Wi-Fi скрытой?
        Настройку необходимо производить через WEB браузер (например Internet Explorer, Opera или Mozilla Firefox).
        • Необходимо подключиться к WEB - интерфейсу NTP по IP-адресу 192.168.1.1 логин/пароль  - user/user.
        • Перейти во вкладку Wireless - Basic.
        • Выставить флаг напротив "Hide Access Point" и нажать кнопку "Apply/Save".

        После этого Ваша сеть станет скрытой.

        Источник:
        docs.eltex-co.ru

        На данный товар не оставлено ни одного отзыва.

        Будьте первым!
        Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
        Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
        Ваш браузер сильно устарел.
        Обновите его до последней версии или используйте другой более современный.
        Пожалуйста, завершите проверку безопасности!
        0
        Корзина
        Наименование Артикул Количество Сравнить
