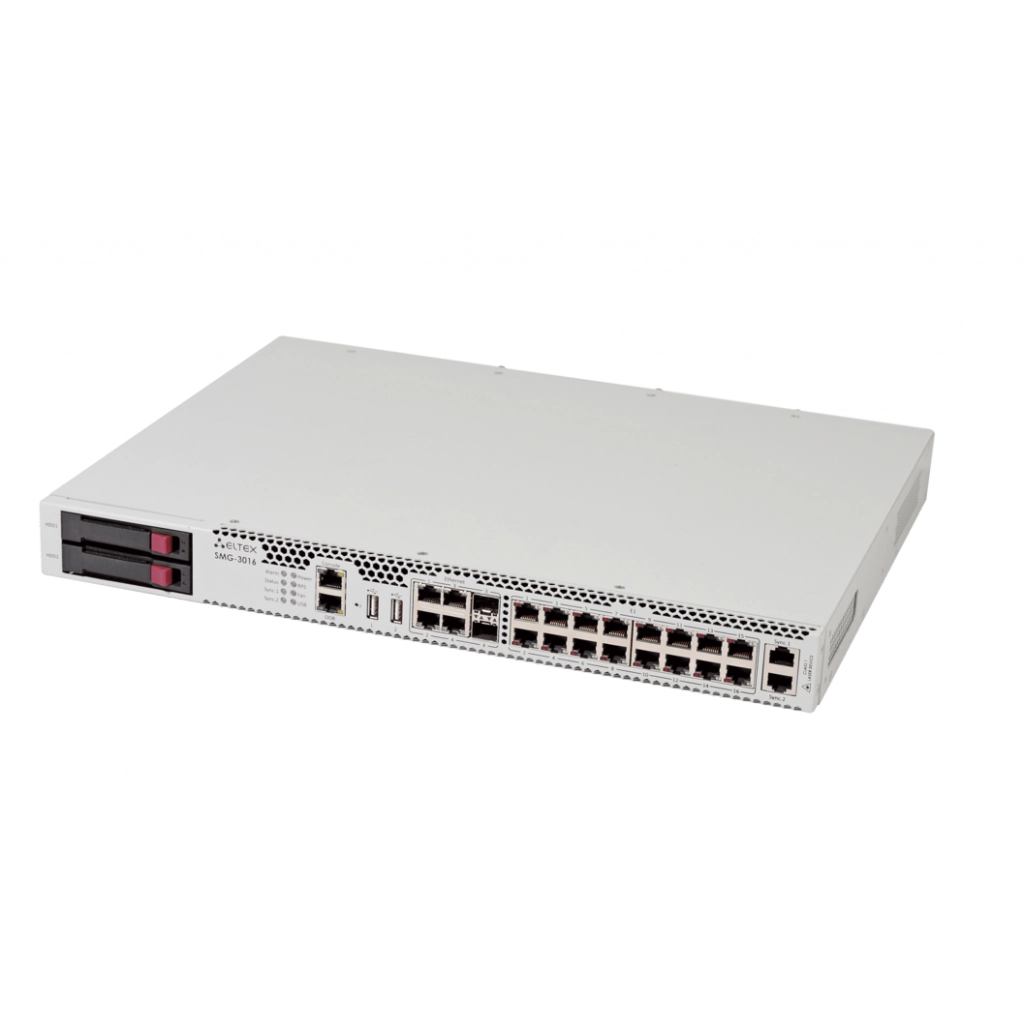

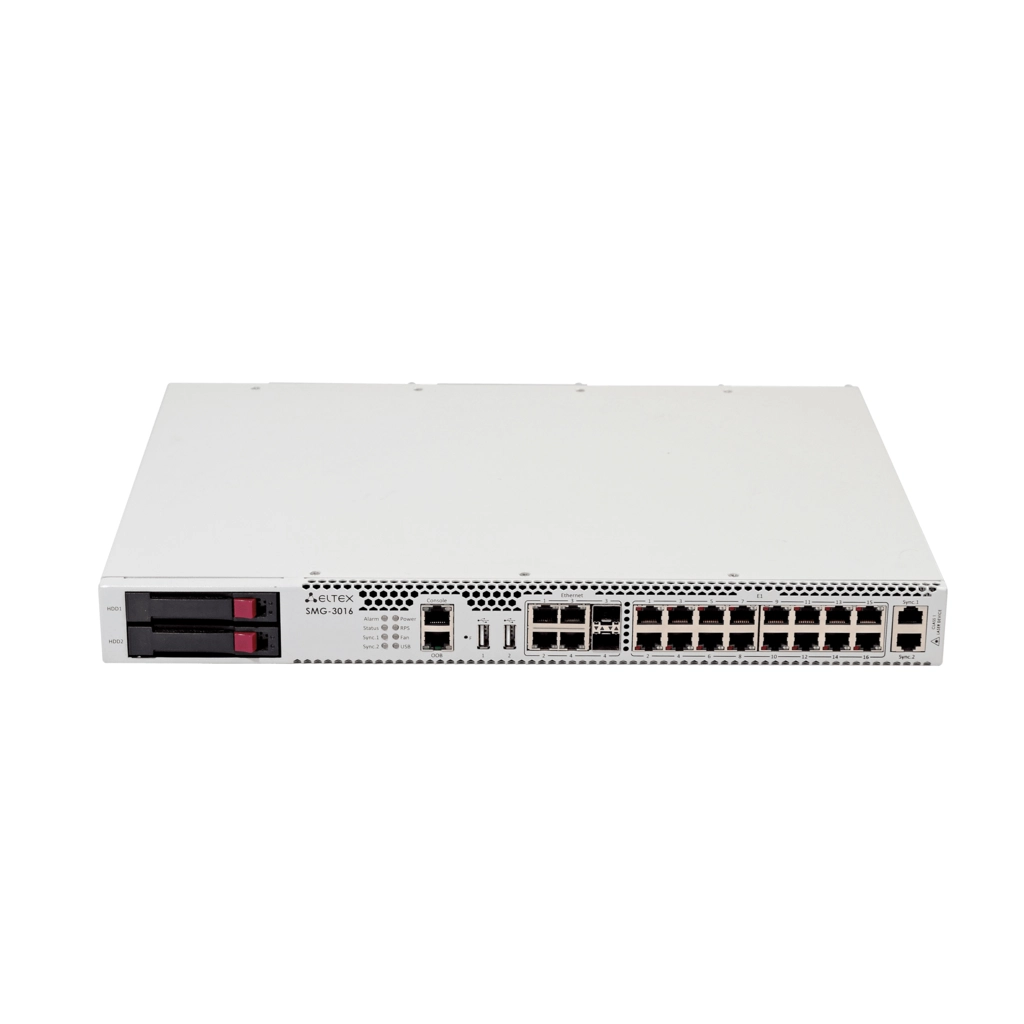

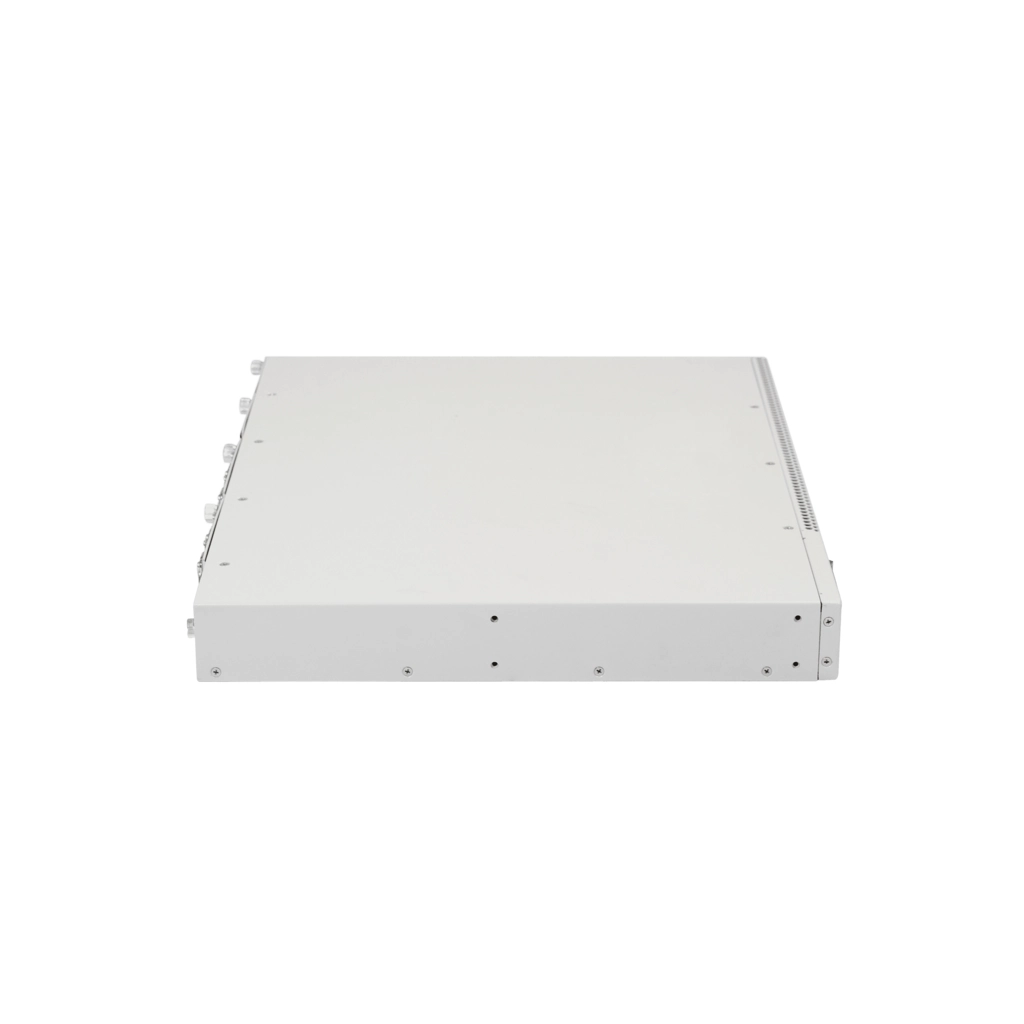

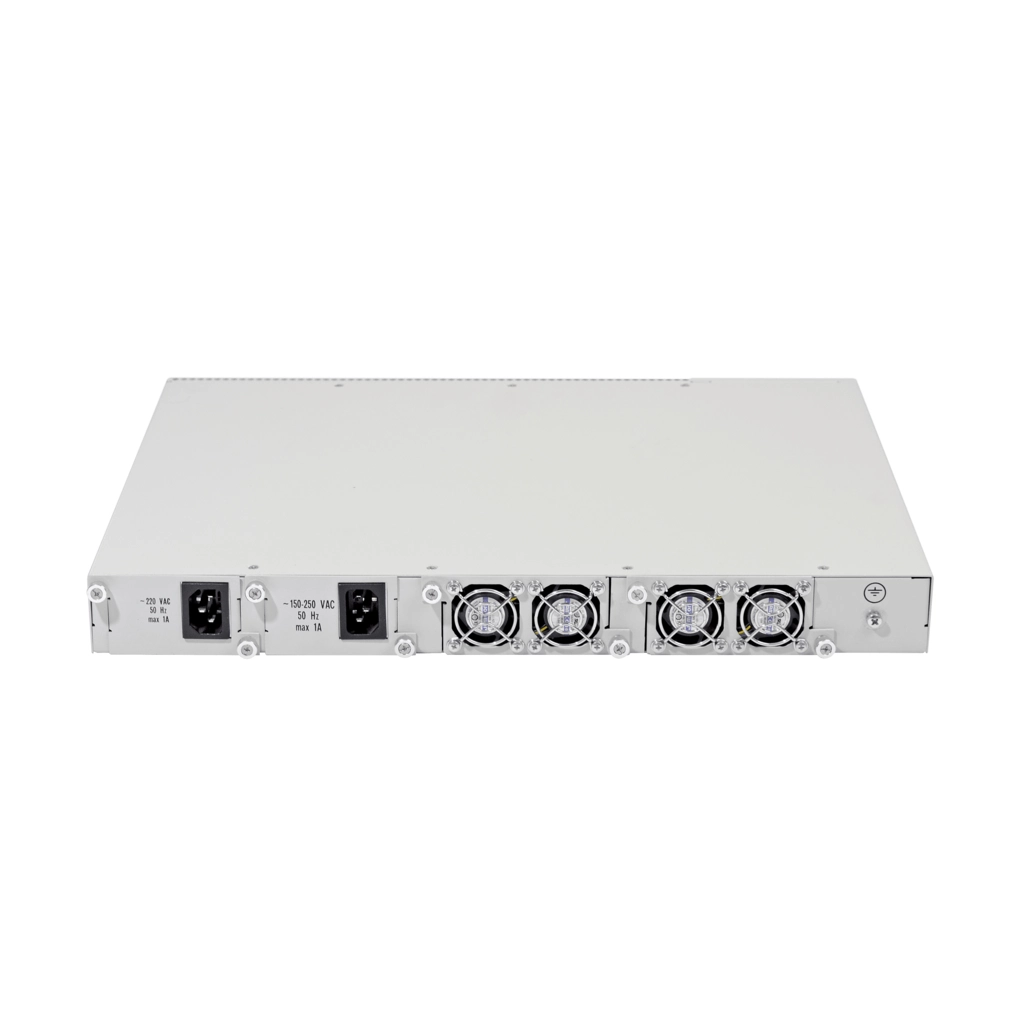

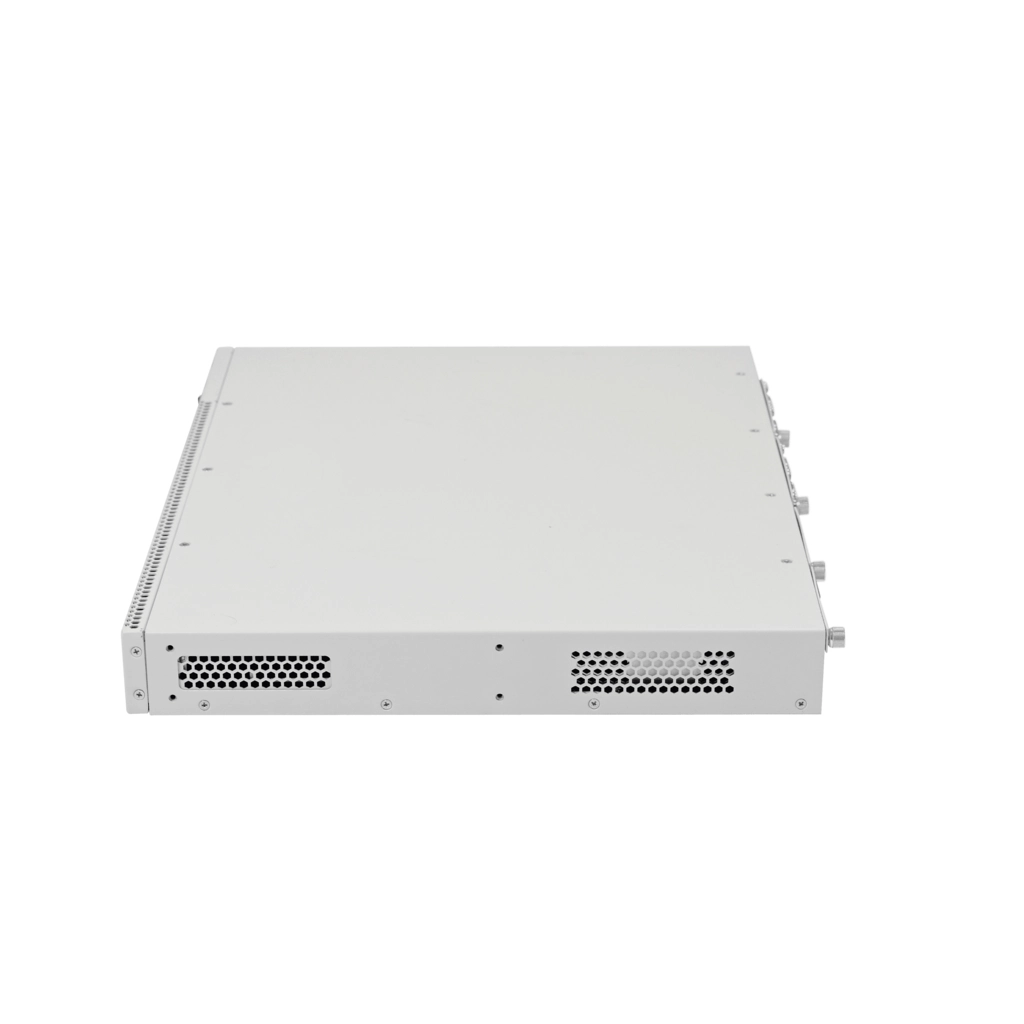

SMG-3016-SIGTRAN Eltex | Транковый шлюз
Новинка
Артикул:
SMG-3016-SIGTRAN
ЕРРРП (ТОРП): ТКО-361/19
Возраст: 33 года
Офис: Новосибирск
Выполненные проекты:
- Импортозамещение оборудования (ESR). Построение IPsec VPN-туннелей между филиалами ПАО "ЛК "ЕВРОПЛАН" (85 филиалов, 2 дата-центра)
- Модернизация кранов в рамках программы дистанционного управления. ЕВРАЗ, Нижнетагильский металлургический комбинат
- Реконструкция гостиницы "Attic", Большой Камень (поставка оборудования ШПД, Организация Wi-Fi и VoIP телефонии)
- Строительство общеобразовательной школы на 1500 мест в мкр. Центральный, п. Северный, Белгородской области
- Капитальный ремонт Обской центральной городской больницы, город Обь (поставка оборудования ШПД, организация VoIP телефонии)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 10 лет
Выполненные проекты:
- Создание сети передачи данных для ВУЗа в Нижнем Новгороде
- Более 100 GPON проектов
- Реконструкция административного корпуса загородного учебно-оздоровительного комплекса Солнечный - филиал РАНХиГС
- Строительство информационной сети для нужд ОЭЗ ППТ «Новгородская»
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
- Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
- Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
- Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
- Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
- Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
- Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
- Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Возраст: 26 лет
Офис: Новосибирск
Возраст: 27 лет
Офис: Новосибирск
Возраст: 39 лет
Офис: Новосибирск
Опыт работы с Eltex: 5 лет
Выполненные проекты:
- Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
- Проект бесшовного Wi-Fi роуминга для ВУЗа
- Модернизация ЛВС для Высшего учебного заведения
Возраст: 32 года
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
- Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
- Проект модернизации ЛВС для УССИ ФСО СПБ
- Замена оборудования иностранных вендоров в высших учебных заведениях
Офис: Новосибирск
Выполненные проекты:
- Модернизация системы видеонаблюдения в ГБУЗ, г. Москва, ГП № 170 ДЗМ
- Оснащение филиалов СГК Алтайского края и Новосибирской области
- Поставка оборудования для сбора и передача сигналов от блоков ТС ВСДЭА в систему КСДА для производственной энергической компании
Возраст: 48 лет
Офис: Новосибирск
Возраст: 25 лет
Офис: Новосибирск
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 10 лет
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
- Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
- Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
- Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Возраст: 32 года
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
- Модернизация локальной системы оповещения ГРС Алдан (Заказчик - Газпром Газификация, Санкт-Петербург)
- Комплексная поставка оборудования для путепроводов Екатеринбургской кольцевой автомобильной дороги
- Оборудование для подключения лазерного комплекса BLS1530 для нужд Приборостроительного завода имени К. А. Володина, г. Трехгорный
- Поставка оборудования для нужд нескольких АЗС в Кемеровской области (Газпромнефть)
- Поставка ИТ оборудования для нужд Южноуральской ГРЭС
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
- Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
- Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
- Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
- Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Возраст: 33 года
Офис: Новосибирск
Выполненные проекты:
- Импортозамещение оборудования (ESR). Построение IPsec VPN-туннелей между филиалами ПАО "ЛК "ЕВРОПЛАН" (85 филиалов, 2 дата-центра)
- Модернизация кранов в рамках программы дистанционного управления. ЕВРАЗ, Нижнетагильский металлургический комбинат
- Реконструкция гостиницы "Attic", Большой Камень (поставка оборудования ШПД, Организация Wi-Fi и VoIP телефонии)
- Строительство общеобразовательной школы на 1500 мест в мкр. Центральный, п. Северный, Белгородской области
- Капитальный ремонт Обской центральной городской больницы, город Обь (поставка оборудования ШПД, организация VoIP телефонии)
Возраст: 34 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
- Модернизация сети ШПД АО "Концерн "Созвездие"
- Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
- Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 8 лет
Выполненные проекты:
- Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
- Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
- Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
- Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Возраст: 24 года
Офис: Новосибирск
Возраст: 35 лет
Офис: Новосибирск
Возраст: 27 лет
Офис: Новосибирск
Выполненные проекты:
- Проект по Строительству Колледжа в ОЭЗ "Технополис", поставка Серверного и Телекоммуникационного оборудования
- Проект по созданию защищенного соединения при реконструкции Подстанции Тихорецк в Краснодарском крае
- Замена коммутаторов ядра и уровня доступа Sofinet в главном управлении ГБУ Гормост
- Подбор и поставка оборудования для модернизации сетей связи в Филиал АО «Научно-производственный центр автоматики и приборостроения имени академика Пилюгина Н.А» - «Сосенский приборостроительный завод»
Общие параметры SMG-3016-SIGTRAN Eltex
| Тип | Станционное |
| Е1 | 16 |
| SIP абонентов | 3000 |
| VoIP каналов | 768 |
| Поддержка СОРМ | да |
| Тип корпуса | 1U |
| Статус Минпромторг | Да |
| Порядковый номер реестровой записи | ТКО-361/19 |
Габариты и вес
| Размер коробки ШхВхГ, мм | 550 x 85 x 270 |
| Вес брутто, кг | 6 |
Ключевые преимущества
- До 16 потоков Е1 (RJ-48)
- До 496 VoIP-каналов
- Поддержка SIGTRAN (M2UA, IUA)
- Поддержка MEGACO, MGCP
- Поддержка функций СОРМ
- Надежность операторского класса
- Поддержка двух HDD SATA 2.5"
- Масштабируемая платформа 1U
Гибридная платформа SMG-3016 предназначена для трансляции сигнальных и медиа данных между пакетными и традиционными сетями. Прозрачная передача сигнализации SS7 и DSS1 (Q.931) через пакетные сети осуществляется благодаря поддержке протоколов M2UA и IUA из стека SIGTRAN. Управление медиа каналами осуществляется по протоколам H.248/MEGACO или MGCP.
Строгое соответствие стандартам и высокая надежность операторского класса позволяют строить крупные транзитные телефонные узлы на базе SMG- 3016-SIGTRAN.
Масштабирование
SMG-3016-SIGTRAN обеспечивает возможность равномерного распределения инвестиций на масштабирование в течение всего периода реализации проекта. Шлюз поддерживает до 16 потоков Е1 (для трансляции сигнализаций DSS1 (Q.931) и SS7) и до 496 каналов VoIP.
Надежность операторского класса
Равномерное распределение нагрузки между суб- модулями, резервирование источников питания, а также использование современных технологий на базе параллельных вычислений обеспечивают высокий уровень отказоустойчивости транкового шлюза.
SMG-3016-SIGTRAN имеет возможность автоматического переключения на резервный модуль питания в случае отказа основного.
Функциональная совместимость
Протоколы сигнализации реализованы в строгом соответствии с рекомендациями RFC и стандартами ITU-T, что обеспечивает 100% функциональную совместимость SMG-2016-SIGTRAN с MGC/SSW различных вендоров.
Транскодирование медиапотоков
Аппаратный транскодинг позволяет согласовывать медиапотоки с различными кодеками, которые используются в современных сетях связи.
Комфортная гарантия и поддержка
Узнать больше
Голосовые стандарты
- VAD (детектор активности речи)
- CNG (генерация комфортного шума)
- AEC (эхокомпенсация, рекомендация G.168)
- G.711 (a-law, µ-law)
- G.729 (A/B)
- G.723.1
- G.726 (32 Кбит/c)
- T.38 Real-Time Fax
- G.711 (a-law, µ-law) pass-through
- INBAND
- RFC 2833
- MGCP NOTIFY
- H.248/MEGACO NOTIFY
- Контроль активности разговорного соединения (по наличию RTP или RTCP
- SS7
- DSS1 (Q.931)
- SIGTRAN M2UA, IUA
- H.248/MEGACO, MGCP
- Мониторинг каналов потоков Е1 и VoIP в web- интерфейсе
- Аварийное логирование с возможностью сохранения логов на syslog-сервере
- Хранение трассировок на HDD-накопителе
- Информирование об авариях по SNMP
- Выделенный порт управления (OOB) 10/100/1000BASE-T (RJ-45)
- До 496 каналов VoIP
- До 16 потоков E1 (RJ-48)
- Оперативная память 8 GB
- 16 портов E1 (RJ-48)
- 2 порта 10/100/1000BASE-T (RJ-45)/ 1000BASE-X(SFP)
- 2 порта 10/100/1000BASE-T (RJ-45)
- 2 порта USB 2.0
- 2 слотоместа для SATA HDD форм-фактора 2,5'’
- Вывод в syslog всех попыток доступа к устройству
- Автоматическая блокировка по IP-адресу после неуспешных попыток доступа по протоколам http/https/telnet/ssh
- Список разрешенных IP-адресов для доступа к управлению устройством
- Разграничение прав доступа admin/user
- Поддержка приказа №70
- Поддержка приказа №268
- Поддержка спецификации Казахстана
- Рабочий диапазон температур - от 0 до +40 °С
- Относительная влажность - до 80 %
- Уровень шума - от 44 до 60 дБ
- Напряжение питания:
- сеть переменного тока: 220 В+-20 %, 50 Гц
- сеть постоянного тока: -48 В+30 %-20 %
- Варианты питания:
- один источник питания постоянного или переменного тока
- два источника питания постоянного или переменного тока с возможностью горячей замены
- Источники питания:
- сеть переменного тока, источник питания PM160-220/12 160 Вт
- сеть постоянного тока, источник питания PM100-48/12 100 Вт
- Потребляемая мощность - не более 50 Вт
- Размеры (Ш × В × Г) - 430 × 45 × 340 мм
- Исполнение - 19" конструктив, типоразмер 1U
- Масса - 5,3 кг
Документация
Описание
Программное обеспечение
Сертификаты
Предыдущие версии
Пакет "АТС+СОРМ" из двух опций для одного цифрового шлюза SMG-3016: 1xSMG3-PBX-3000 и SMG3-SORM
Пакет "АТС+ДВО" из двух опций для одного цифрового шлюза SMG-3016:1хSMG3-PBX-3000 и 1хSMG3-VAS-1000
Пакет "АТС+ДВО+СОРМ" из трёх опций для одного шлюза SMG-3016: 1хSMG3-PBX-3000, 1хSMG3-SORM и 1хSMG3-VAS-1000
Пакет "ТРОЙНОЙ" из трёх опций для одного цифрового шлюза SMG-3016: SMG3-H323, SMG3-RCM и SMG3-VNI-40
Пакет "ДВО-3000" из трёх опций для одной платформы SMG-3016: 3хSMG3-VAS-1000
Пакет "СОРМ+ДВО" из трёх опций для одной платформы SMG-3016: 1хSMG3-SORM и 2хSMG3-VAS-1000
Пакет "ДВО-2000" из двух опций для одной платформы SMG-3016: 2хSMG3-VAS-1000
Модуль питания PM160-220/12, 220V AC, 160W
Модуль питания PM100-48/12, 48V DC, 100W
Субмодуль SM-VP-M300 с поддержкой до 128 каналов VoIP (G.711)
Субмодуль на 4 канала Е1
Опция SMG3-PBX-3000 для активации модуля ECSS-10 на 3000 SIP-регистраций с поддержкой функции BLF на цифровом шлюзе SMG-3016
Опция SMG3-CORP-1000 для активации модуля ECSS-10 на 1000 SIP-регистраций c ДВО без поддержки СОРМ на цифровом шлюзе SMG-3016
Расширение опции SMG3-PBX-3000: опция SMG-VAS-1000 для активации стандартного набора ДВО на 1000 абонентов на цифровом шлюзе SMG-3016
Расширение опции SMG3-PBX-3000: опция SMG3-SORM для активации функционала СОРМ для ECSS-10 на базе цифрового шлюза SMG-3016
Опция SMG3-REC для активации функционала централизованной записи разговоров (CallRecording) на цифровом шлюзе SMG-3016
Расширение лицензии SMG3-REC: лицензия SMG3-VNS-L ПО ECSS-10 для активации функционала системы голосовых оповещений на аппаратной платформе SMG-3016
Опция SMG3-H323 для активации протокола H.323 (без функции Gatekeeper) на цифровом шлюзе SMG-3016
Опция SMG3-RCM для активации функционала Radius CallManagement на цифровом шлюзе SMG-3016
Опция SMG3-SIGTRAN для активации протоколов SIGTRAN (M2UA, IUA), H.248 и MGCP в оборудовании SMG-3016
Расширение опции SMG3-PBX-3000: опция SMG3-V5.2-AN для активации функционала V5.2AN на цифровом шлюзе SMG-3016
Расширение опции SMG3-PBX-3000: опция SMG3-V5.2LE для активации функционала V5.2LE для ECSS-10 на базе цифрового шлюза SMG-3016
Опция SMG3-RESERVE для активации резервирования по IP на платформе SMG-3016
Расширение опции SMG3-RESERVE: опция SMG3-RESERVE-E1 для активации резервирования по E1 в на платформе SMG-3016
Комплект крепления в 19"стойку
Шнур питания 220В
Паспорт
Декларация соответствия
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания
Продление гарантийного обслуживания
Услуги, входящие в сертификат:
- Диагностика оборудования
- Бесплатный ремонт, если диагностирован гарантийный случай
- Платный ремонт, если диагностирован не гарантийный случай
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
На 1 год / до 2 лет / до 3 лет / до 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
- Гарантийное обслуживание является непрерывным
- Максимальный срок гарантийного обслуживания - 5 лет
Техническая поддержка 8x5
Техническая поддержка 8х5
Консультационные услуги по вопросам эксплуатации оборудования Eltex.
Способы обращения в техническую поддержку:
- Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
- Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
- «Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
Техническая поддержка 24x7
Техническая поддержка 24х7
Консультационные услуги по вопросам эксплуатации оборудования Eltex.
Способы обращения в техническую поддержку:
- Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
- Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
- «Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.
Тарифные пакеты
24x7
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
Отправка на подмену NBS*
*Next Business Shipping - на следующий день
*Next Business Shipping - на следующий день
Отправка на подмену NBS
Услуга по отправке оборудования на подмену на следующий рабочий день (next business day shipping) в случае выхода из строя оборудования
Услуги, входящие в сертификат:
- Отправка оборудования на подмену на время ремонта на следующий рабочий день
- Диагностика неисправного оборудования
- Бесплатный ремонт, если диагностирован гарантийный случай
- Платный ремонт, если диагностирован не гарантийный случай
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
- Сертификат приобретается только при наличии действующей стандартной/расширенной гарантии
Обучение в Академии Eltex
[SMG|SBC] Как посмотреть шлюз в shell Linux
В устройствах SMG-1016M / SMG-2016 (и на их базе SBC1000 / SBC2000) используется iproute2. Для отображения всех сведений (например, шлюз для каждого интерфейса) необходимо использовать команду:
В устройствах SMG-1016M / SMG-2016 (и на их базе SBC1000 / SBC2000) используется iproute2. Для отображения всех сведений (например, шлюз для каждого интерфейса) необходимо использовать команду:
ip route show table all
