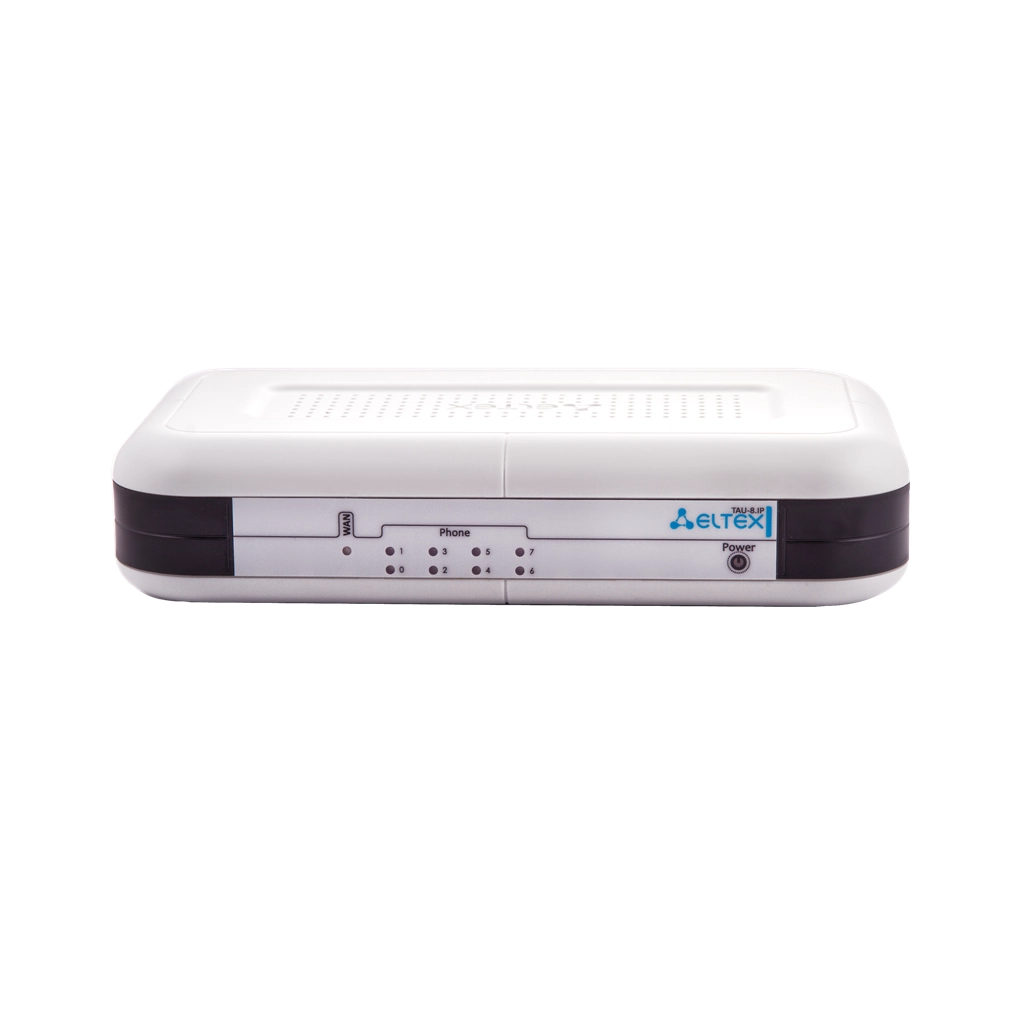

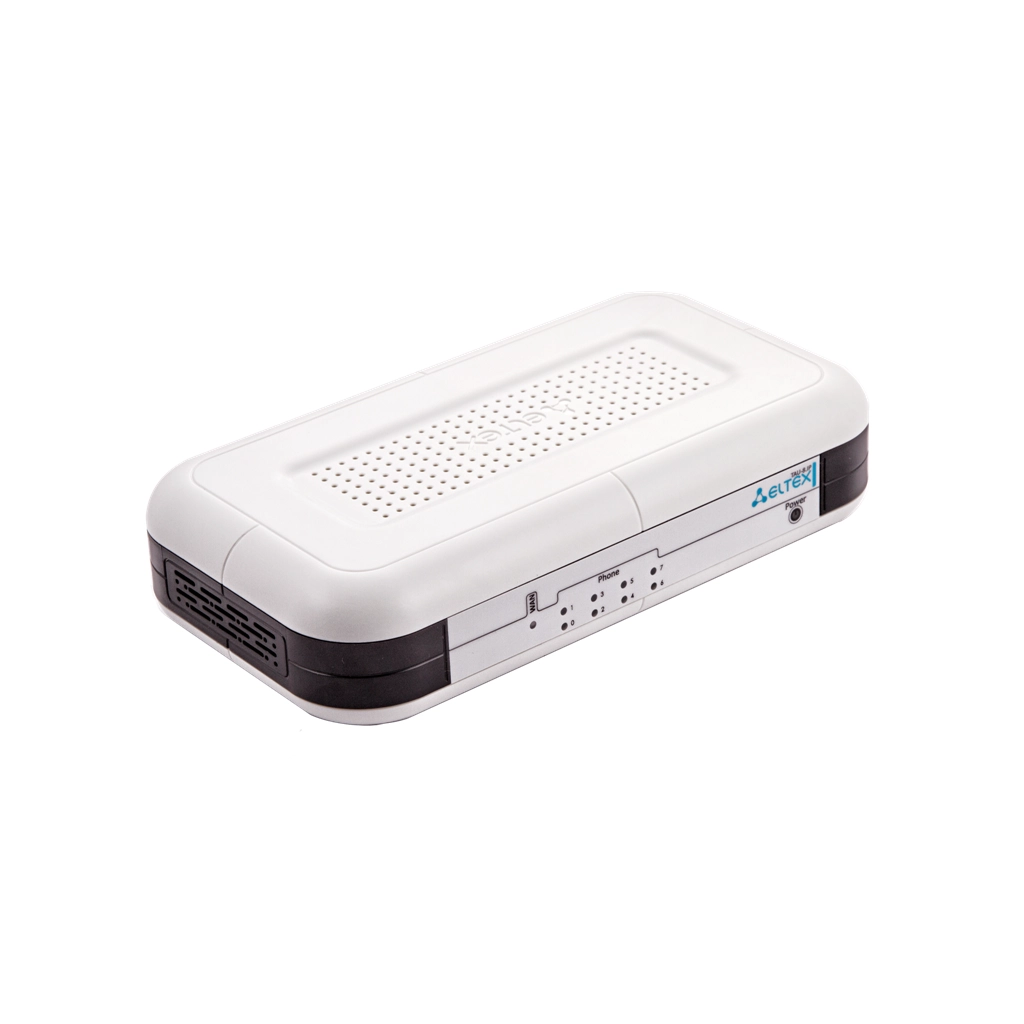

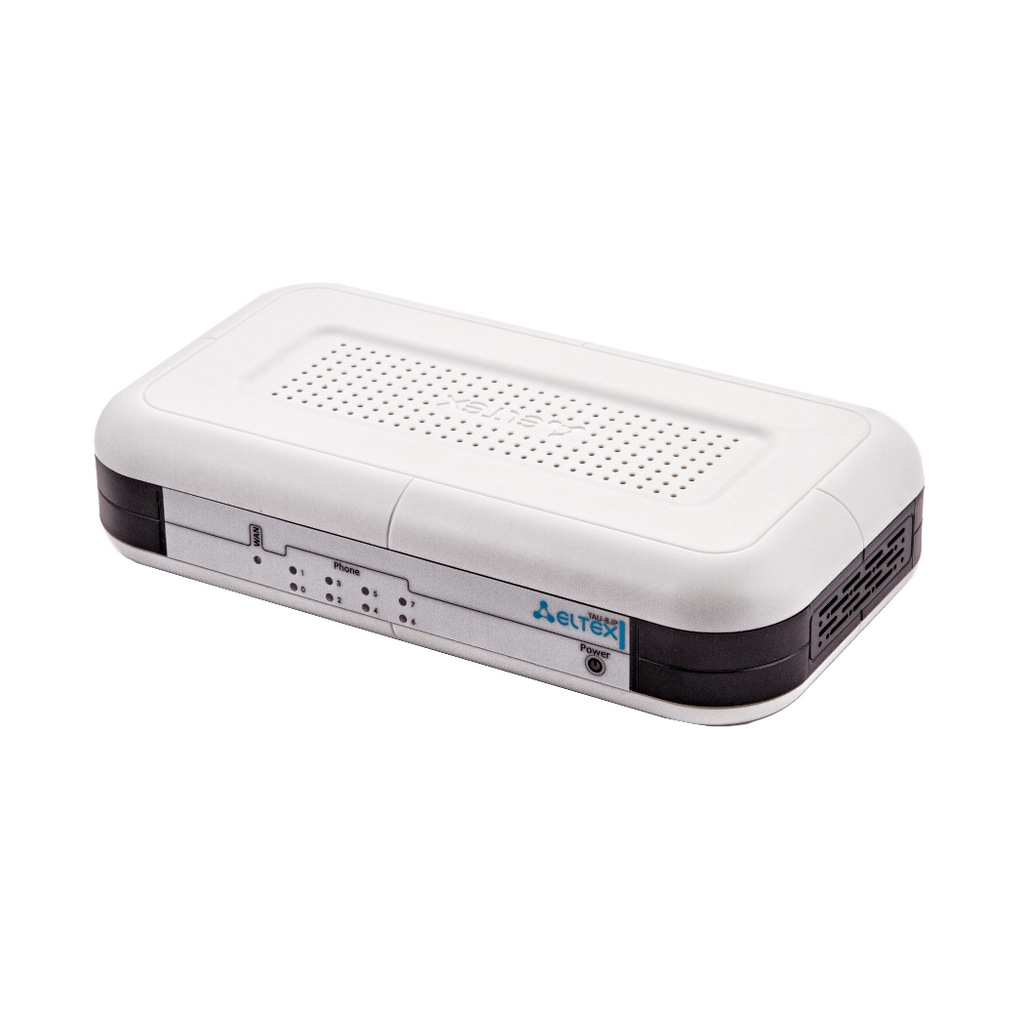

TAU-8.IP | 8 портов FXS VoIP шлюз

Хит

Абонентский VoIP-шлюз: 8 портов FXS с функционалом офисной АТС (только для локальных портов FXS).

  • 8 портов FXS
  • резервирование канала связи по 3G/4G
  • шифрование IPsec
  • TR-069/DHCP-based autoprovisioning
  • максимальная дальность линии - 6 км
  • измерение параметров абонентской линии

Eltex
Артикул: TAU-8.IP
Оценка 5 из 5. Отзыв:
Цена:
Гарантия: 12 мес.
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 1 год
Выполненные проекты:
  • Модернизация ШПД сети для предприятия энергетической сферы, г. Дубна
Файзрахманов Марат
Возраст: 30 лет
Офис: Москва
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Бесшовный Wi-Fi на территории НПЗ Газпромнефть для работы очков виртуальной реальности
  • Проект сети ШПД для автоматизированной системы виброконтроля и диагностики энергоблоков АЭС
  • АТС (Софтсвич ECSS-10), IP телефоны и сеть ШПД для центрального аппарата ведомства
  • Оснащение коммутационным оборудованием базовых станций радио вещания применяемых структурами МЧС,МВД,ОМОН на территории краснодарского края
  • Создание узла агрегации ШПД для силового ведомства
  • Проект передачи 80 потоков Е1 поверх сети Ethernet для ведомственной сети
Рекун Антон (Москва)
Возраст: 29 лет
Офис: Москва
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Построение Сети ШПБ и Wi-Fi для государственных ВУЗов Москвы, МО и регионов.
  • Северный Речной вокзал г.Москвы, организация ЛВС, видеонаблюдения.
  • Поставка криптомаршрутизаторов органам государственной охраны.
  • Инсталляция сетевого оборудования на контрольно-пропускных пунктах границы РФ.
  • Организация ядра сети, агрегации и доступа для «Объединённой двигателестроительной корпорации» , входящей в состав "Ростеха"
Поддубный Владислав (Москва)
Возраст: 32 года
Офис: Москва
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Реализации СОРМ-3 для операторов связи
  • Организация видеонаблюдения и хранения данных в Министерстве образования и науки Республики Татарстан
  • Проекты реконструкции ведомственных сетей связи комбинатов Росрезерва
  • Модернизация сети связи в Краснодарском высшем военном училище
  • Проект по созданию защищённого контура сети в филиалах силовых ведомств
  • Модернизация телефонной сети в филиале ФГУП Главный центр Спецсвязи
  • Создание защищённого контура сети с шифрованием FSTEC в филиале энергетической компании в Санкт-Петербурге
  • Построение локально-вычислительной сети ситуационного центра для транспортной нефтегазовой компании
  • Создание защищенной распределенной сети связи для филиалов Газпром Газораспределение Самара
  • Построение локально-вычислительной сети на объектах Русал
  • Организация IP-телефони для подразделений Норникель
  • Построение промышленной локально-вычислительной сети и IP-телефонии в филиалах ЛОЭСК
Фадин Дмитрий (Москва)
Возраст: 50 лет
Офис: Москва
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Комплексная модернизация инфраструктуры стадиона Витязь, г Вологда
  • Расширение существующей сети для Электромеханического Завода
  • Модернизация телефонии на предприятии по производству металлопродукции
  • Мобильный узел связи МУС ЧС
  • Построение ЛВС для Школы на 275 мест в Московоской области
  • Проект по телефонии для административного здания УВД, г. Ноябрьск
Сытый Александр (Москва)
Возраст: 24 года
Офис: Москва
Опыт работы с Eltex: 1 год
Выполненные проекты:
  • Инсталляция коммутаторов для видеонаблюдения, Wi-Fi, СКУД и телефонии в здании дошкольных групп на 350 мест в районе Молжаниновский
  • Оснащение бесшовного Wi-Fi в НИИ, г. Санкт-Петербург
  • Поставка межэтажных коммутаторов для медицинского учреждения, г. Казань
  • Инсталляция сетевого оборудования в войсковой части в Южной Осетии
Касьяненко Михаил (Москва)
Возраст: 39 лет
Офис: Москва
Опыт работы с Eltex: 1 год
Выполненные проекты:
  • Построение Wi-Fi сети в офисе на месторождении г. Ноябрьск.
Голубев Александр (Москва)
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 1 год
Выполненные проекты:
  • Модернизация ШПД сети для предприятия энергетической сферы, г. Дубна
Файзрахманов Марат (Москва)
Возраст: 39 лет
Офис: Москва
Опыт работы с Eltex: 1 год
Каночкин Виталий (Москва)
Возраст: 24 года
Офис: Москва
Опыт работы с Eltex: 1 год
Выполненные проекты:
  • Замена оборудования иностранных вендоров в Московском Колледже
  • Реструктуризация ЛВС для компании "Российский Экологический Оператор"
  • Построение беспроводной бесшовной сети на базе Wi-Fi 6 в Беловской Городской больницы
Дудоров Дмитрий (Москва)
Макаревич Евгений (Новосибирск)
Возраст: 32 года
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
Самойлов Иван (Новосибирск)
Возраст: 34 года
Офис: Новосибирск
Опыт работы с Eltex: 5 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Реализация проектов капитального ремонта объектов участков мировых судей по части сетевой инфраструктуры
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Опыт работы с Eltex: 1 год
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 35 лет
Офис: Казань
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
  • Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
  • Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Муртазин Камиль (Казань)
Скидка с первого заказа!
Мы дилер №1 Eltex
TAU-4.IP | 4 порта FXS VoIP шлюз
4 порта FXS
1 порт WAN
1 порт USB, SIP
Хит
ТОРП
TAU-1M.IP | 1 порт FXS VoIP шлюз
1 порт FXS
1 порт WAN
2 порта LAN
1 порт USB, SIP
10 146
Хит
ТОРП
TAU-2M.IP | 2 порта FXS VoIP шлюз
2 порта FXS
1 порт WAN
1 порт LAN
1 порт USB, SIP
ТОРП
TAU-4M.IP | 4 порта FXS VoIP шлюз
4 порта FXS
1 порт WAN
1 порт LAN
1 порт USB, SIP
Новинка
ТОРП
TAU-8N.IP | 8 портов FXS VoIP шлюз
TAU-8N.IP | 8 портов FXS VoIP шлюз. Новое оборудование на смену TAU-8.IP
FXS 8
Тип Абонентское
Тип корпуса Настольное исполнение
В реестре Минпромторга (ТОРП) Нет
Размер коробки ШхВхГ, мм 330 x 60 x 145
Вес брутто, кг 0.68



Лидер в сегменте 8 FXS VoIP шлюзов

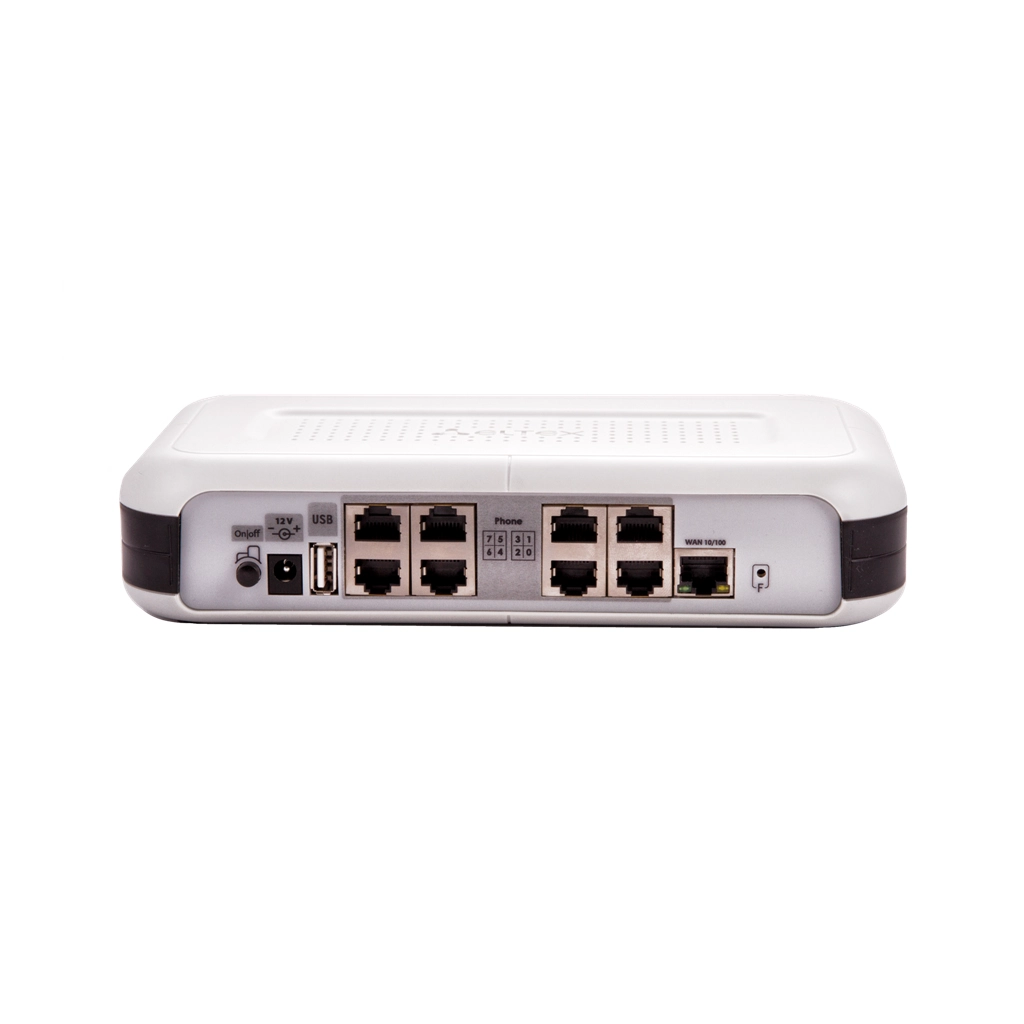

TAU-8.IP компактный 8 FXS:
- 1 порт WAN
- 8 портов FXS
- 1 порт USB

Шлюз разработан на базе мощного голосового процессора Mindspeed. Производительность процесcора расчитана на одновременную работу всех портов в условиях call центра. Стабильная работа и низкая стоимость порта сделали шлюз TAU-8.IP лидером в сегме 8 FXS шлюзов.

SIP-телефония

Шлюз взаимодействует с АТС по протоколу SIP. Также, поддерживается весь необходимый для VoIP шлюза функционал: различные кодеки, эхоподавление, комфортный шум, распознавание и передача DTMF, приоритезация трафика (QoS)

Передача факсов

Поддерживается передачу факсов по протоколу T.38 и методом G.711 pass throw. При этом автоматически определяется метод передачи, в завимости от метода передачи встречной стороны.

Функционал передачи факсов доведен разработчиками Eltex до максимальной стабильности - шлюзы серии TAU массово установлены в гос учреждениях, где надежная передача факсов одно из важнеших требований к связи.

Функционал АТС

Дополнительно VoIP шлюз может самостоятельно осуществлять вызовы по IP-сети, без регистрации на IP АТС. Данная схема связи часто применяется для подключения удаленных офисов или складов. Также, шлюз позволяет абоненту воспользоваться функционалом ДВО: определительно номера, перевод вызова, переадресация, трехсторонняя конференция, горячая линия и др.

Система управления

Устойство готово для получения настроек с DHCP-сервера, в том числе возможно расширенное применение DHCP протокола, при котором TAU-8.IP получает с сервера адресс актуальной версией ПО и абонентским файлом конфигурации.

Предприятием Элтекс разработана система Eltex.ACS на базе протокола TR-069. Данная система позволяет организовать централизованный сервер конфигурации и мониторинга оборудования TAU. Для тестирования доступна демо версия системы Eltex.ACS

Интерфейсы

  • 8 портов FXS
  • 1 порт WAN 10/100Base-T
  • 1 порт USB

Протоколы VoIP

  • SIP

Голосовые кодеки

  • G.711 (a-law, µ-law)
  • G.723.1
  • G.726 (24 кбит/с и 32 кбит/с)
  • G.729 (A/B)

Передача факса

  • T.38 UDP Real-Time Fax
  • G.711 (a-law, µ-law) pass-through

Голосовые стандарты

  • VAD (детектор активности речи)
  • CNG (генерация комфортного шума)
  • AEC (эхокомпенсация, рекомендация G.168)

Функциональные особенности

  • Подключение таксофонов (переполюсовка, тарифные импульсы 12/16 кГц)
  • Измерение физических параметров абонентской линии
  • Внутренняя коммутация соединений при потере связи с SIP-сервером
  • Управление ДВО с телефонного аппарата
  • Изменение сигнала ПВ в зависимости от номера звонящего (Distinctive Ring)
  • Keepalive при работе через NAT
  • Сигнал отбоя соединения посредством разрыва шлейфа (CPC - Calling Party Control)
DTMF
  • Обнаружение и генерирование сигналов DTMF
  • Передача методами INBAND, RFC 2833, SIP INFO

Дополнительные виды обслуживания

  • Удержание вызова (Call Hold)
  • Передача вызова (Call Transfer)
  • Уведомление о поступлении нового вызова (Call Waiting)
  • Переадресация по занятости (CFB)
  • Переадресация по неответу (CFNR)
  • Безусловная переадресация (CFU)
  • Определитель номера (FSK Type I, FSK Type II, DTMF)
  • Запрет выдачи Caller ID (CLIR)
  • Горячая/теплая линия (Hotline/Warmline)
  • Групповой вызов (Call Group)
  • Трехсторонняя конференция (3-Way Conference)
  • Перехват вызова (Pickup Group)
  • Наличие группы серийного искания
  • Поддержка трехсторонней конференции, собираемой на сервере (RFC 4579)

Функционал VoIP

  • Внутренняя коммутация соединений
  • Работа без SIP-сервера
  • Гибкий план нумерации
  • Резервирование по 3G/4G
  • Профили настроек для FXS-портов
  • Профили SIP (поддержка до 8-ми профилей)
  • Географическое резервирование SIP-сервера (поддержка до 4-х резервных SIP-серверов)
  • Применение настроек без перезагрузки
  • Передача голоса через защищённый канал связи (шифрование канала посредством IPsec)
  • IMS (3GPP TS 24.623) для управления услугами Call Hold, Call Waiting, 3-Way Conference, Hotline
  • Применение SIP-серверов из DHCP-опции 120
  • Поддержка работы за NAT (STUN и Public IP)
  • Настройка собственных сигналов посылки вызова

Качество обслуживания (QoS)

  • Назначение DSCP и 802.1p для пакетов SIP и RTP
  • Резервирование полосы пропускания

Сетевые функции

  • Различные протоколы для подключения к сети провайдера (Static, DHCP, PPPoE, PPTP, L2TP)
  • Локальный DNS-сервер
  • Динамическая/статическая маршрутизация
  • VLAN per service (VLAN для каждой услуги: Internet, VoIP, Management)
  • Сетевой экран (firewall)
  • Работа через 3G/4G USB-модем
  • Сервер печати
  • IPSec (для передачи голоса и удаленного управления)

Управление

  • WEB (мультиязычность1)
  • SNMP (конфигурирование параметров телефонии,  мониторинг и сбор статистических данных)
  • CLI (Command Line Interface)
  • Telnet
  • Syslog
  • SSH
  • TR-069 (рекомендуется работа с сервером Eltex.ACS)
  • DHCP-based autoprovisioning (поддержка DHCP-опций 43, 66, 67)
  • Управление по шифрованному каналу IPsec

Безопасность

  • Проверка имени пользователя и пароля
  • Сетевой экран (firewall)
  • Разграничение прав доступа admin/user
  • Шифрование паролей
  • Digest-авторизация

USB-порт

  • Подключение USB-накопителя с файловыми системами FAT/FAT32/EXT2/EXT3/NTFS – обмен файлами в сети по протоколу FTP
  • Подключение USB 3G/4G модема – резервирование связи по каналу 3G/4G
  • Подключение принтера – настройка сервера печати

Поддерживаемые спецификации

  • RFC 3261 SIP 2.0
  • RFC 3262 SIP PRACK
  • RFC 4566 Session Description Protocol (SDP)
  • RFC 3263 Locating SIP servers for DNS lookup SRV and A records
  • RFC 3264 SDP Offer/Answer Model
  • RFC 3311 SIP Update
  • RFC 3515 SIP REFER
  • RFC 3891 SIP Replaces Header
  • RFC 3892 SIP Referred-By Mechanism
  • RFC 4028 SIP Session Timer
  • RFC 2976 SIP INFO Method
  • RFC 2833 RTP Payload for DTMF Digits, Flash event
  • RFC 3108 Attributes ecan and silenceSupp in SDP
  • RFC 4579 SIP Call Control - Conferencing for User Agents
  • RFC 3361 DHCP Option 120
  • RFC 3550 RTP A Transport Protocol for Real-Time Applications

Основные технические характеристики

  • SDRAM 256 МБ
  • Flash 32 МБ
  • OС Linux

Физические характеристики

  • Адаптер питания: 12В DC, 2A
  • Потребляемая мощность: до 28 Вт
  • Рабочий диапазон: +5 до +40 °С
  • Относительная влажность: до 80%
  • Габариты: 218х120х49 мм, настольное исполнение
  • Масса: не более 0,3 кг

Поддержка, начиная с версии ПО 1.2.1
Текущая версия ПО 2.6.3
TAU-8.IP

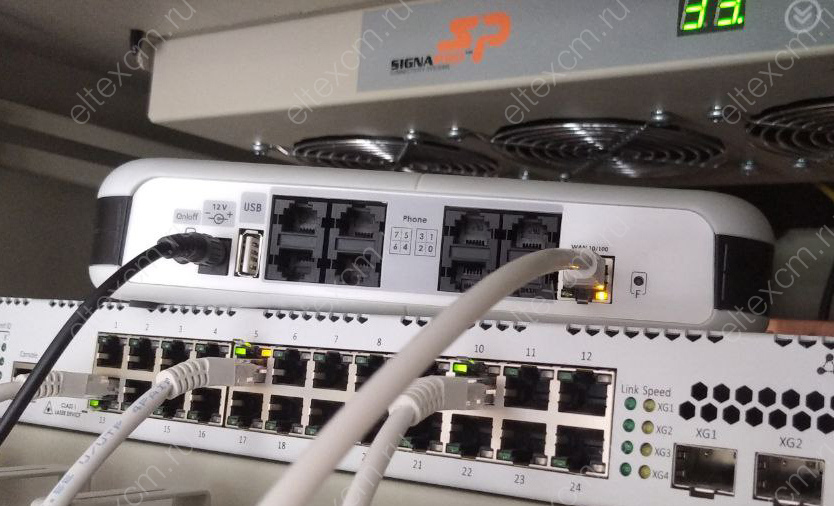

VoIP-шлюз TAU-8.IP: 8xFXS, 1xWAN, 1xUSB, SIP
Блок питания
Блок питания
Документация
Документация
Руководство по установке и настройке
Руководство по установке и настройке
Съемные антенны
Съемные антенны
Оценка товара ( 1 )
5.0
Не виснет вдруг , не отваливается веб интерфейс, и ведет себя вроде адекватно.
[TAU] TAU-XX. Общий порядок настройки
Настройка TAU-XX производится через web-интерфейс. Для того чтобы подключиться к  web-интерфейсу устройства необходимо в адресной строке web-browser (например, Firefox, Internet Explorer) ввести  IP-адрес устройства. Заводские настройки шлюза следующие:
  • IP-адрес 192.168.1.2,
  • маска сети 255.255.255.0,
  • логин admin,
  • пароль rootpasswd.

Порядок настройки шлюза:

  1. Задайте сетевые настройки в разделе Сетевые настройки -> Сеть.
  2. Задайте нумерацию на абонентских портах (FXS/FXO) в разделе PBX -> Абонентские порты.
  3. В параметрах каждого порта на вкладке Индивидуальные укажите имя и пароль для аутентификации/авторизации.
  4. В разделе PBX -> Профиль 1 произведите настройку параметров протокола SIP:
    • выберите режим работы с proxy-сервером:
      • выключен – отключен;
      • parking – режим резервирования SIP-proxy без контроля основного SIP-proxy;
      • homing – режим резервирования SIP-proxy с контролем основного SIP-proxy.
    • пропишите IP-адрес прокси сервера;
    • пропишите IP-адрес сервера регистрации;
    • укажите использование регистрации (при необходимости).
  5. На вкладке План набора настройте префиксы для маршрутизации.

Источник:
docs.eltex-co.ru

[TAU] TAU-XX. Пример настройки плана нумерации
Задача: обеспечить маршрутизации по разным направлениям, выполнять модификации набранного номера и организовать обработку кодов ДВО.

Решение:

1) Возможность сделать маршрутизацию на разные SIP серверы в зависимости от набора осуществляется подстановкой IP адреса после символа “@”, если адрес не указан, то вызов пойдет в направлении SIP сервера, заданного в настройках SIP профиля. Например, в одном плане нумерации можно прописать:

1xx@92.145.12.9|2xx@72.85.12.101|3xx@192.168.18.15

Данный диалплан говорит, что все трехзначные наборы на 1 отправлять на 92.145.12.9, на 2 отправлять на 72.85.12.101, а трехзначные наборы на 3 отправлять на локальный адрес 192.168.18.15.

Если в настройках SIP профиля указан адрес SIP сервера 192.168.18.15, то данный план нумерации можно записать вот так:

1xx@92.145.12.9|2xx@72.85.12.101|3xx

2) Для реализации модификации номера, нужно использовать конструкцию модификатор , например:

  • выход на МН связь осуществляется по набору 00, ваш префикс будет:
00xxxxxxxxxxx

для звонка в Великобританию, набрав 0044512900234, на SIP сервер уйдет 0044512900234

  • для выхода на МГ или сотовую связь нужно набрать 8, но к провайдеру вы должны передавать номер без 8, тогда ваш префикс будет:
<8:>xxxxxxxxxx

набрав 83832728331, на SIP сервер уйдет 3832728331

  • 64xxxx - ваша городская нумерация, к ней вам нужно добавить код города - 3832, тогда конструкция будет такая:
<:3832>64xxxx

набрав 641249, на SIP сервер уйдет 3832641249

3) Для использования символов * и #, вам нужно добавить соответствующие префиксы, например:

*xx#|#xx#|*#xx#|*xx*x+#

Обобщим сделав один общий план нумерации:

00xxxxxxxxxxx|<8:>xxxxxxxxxx|<:3832>64xxxx|3xx@192.168.18.15|*xx#|#xx#|*#xx#|*xx*x+#

МН, МГ, городская связь и префиксы ДВО (например 13#, #13#, *#13#, *13523524#) будут уходить на SIP сервер, указанный в настройках данного SIP профиля, а трехзначные наборы на 3 - на локальный адрес 192.168.18.15.

Источник:
docs.eltex-co.ru

[TAU] TAUXX.IP способы автоматического конфигурирования
Существуют следующие способы автоматического конфигурирования шлюзов TAUXX.IP.

Через протокол конфигурирования tr-069

Описание настройки TAUXX.IP есть в документации в разделе "Настройка протокола мониторинга и управления устройством TR-069 (ACS)"

Это самый правильный способ, но для него понадобится ACS сервер, который сопрягаясь с билинговой системой или чем-то иным будет конфигурировать параметры шлюзов налету (не останавливая их работу) по протоколу tr-069.

Преимуществами tr-069, над тем же SNMP, являются:

  • большая надежность протокола, т.к. он работает поверх TCP;
  • большая защищенность протокола, т.к. есть поддержка различных схем авторизации basic, digest;
  • способность работы через NAT (TAUXX.IP может использовать STUN сервер и сообщать ACS серверу свой внешний адрес).

Описание настройки ACS сервера приведено в соответствующей документации.

Через автообновление (автопровижжинг)

Описание настройки TAUXX.IP есть в документации в разделе "5.1.1.10. Настройка автоматического обновления (Autoupdate)" и Приложении Ж.

Суть этого метода и его принципиальное отличие от tr-069 в том, что инициатором обмена является TAUXX.IP, а не сервер. Помимо этого файл конфигурации будет передаваться целиком, а не определенные параметры. TAUXX.IP по таймеру циклически делает запрос на сервер автоконфигурирования и скачивает нужный файл конфигурации (или ПО). Далее если TAUXX.IP находит отличие этого файла от текущего, то конфигурация на шлюзе обновляется.

Также существует механизм версионности файлов, подробней о котором написано в документации в Приложении Ж.

Ваша задача будет в автоматической генерации файлов конфигурации, в зависимости от системы билинга и выкладывании их на сервер автоконфигурирования.

3) По протоколу SNMP
Суть данного метода мало чем отличается от других примеров использования SNMP.
На SNMP менеджере автоматически запускаются разного рода скрипты, которые считывают и задают параметры в конфигурации TAUXX.IP.
В качестве SNMP менеджера может выступать любой SNMP сервер, также существует готовое решение Eltex.EMS

4) По telnet через CLI.
Описание есть в документации:
https://eltex.nsk.ru/upload/iblock/6cf/tau32m_ip-versiya-2.13.1.pdf
Раздел РЕЖИМ КОМАНДНОЙ СТРОКИ И РАБОТА В ТЕРМИНАЛЬНОМ РЕЖИМЕ

Этот метод можно назвать ручным, т.к. вся нагрузка по конфигурированию падает на автоматизатора.
Суть метода в написании скриптов, которые будут запускаться на сервере в зависимости от нужных факторов или системы билинга.
Скрипты должны автоматически подключаться по telnet/ssh к нужной TAUXX.IP и изменять конфигурацию нужным образом командами CLI или bysybox (linux).
Также можно автоматически генерировать файлы конфигурации на сервере, далее подключаться по telnet/ssh к нужной TAUXX.IP и давать команду на скачивание конфигурации.

Источник:
docs.eltex-co.ru

[SMG|TAU] SMG/RG/TAU. Проблема с обновлением ПО при использовании MAC OS
Данная проблема может наблюдаться при обновлении шлюзов программное обеспечение которых представляет собой архив (старые прошивки SMG, RG, TAU) в случаях когда ПО скачено на ПК с ОС MAC OS (браузер Safari).

Симтомы

При обновлении программнго обеспечения кстройство выводит ошибку.

Например, SMG при попыкте обновления выдает в WEB: “Не найден hash-file!”

Причина

MAC OS X 10.10.x Safari при загрузке файла в директорию ЗАГРУЗКИ автоматически распаковывает архивы. Браузер распаковывает архив *.tar.gz и сохраняет как *.tar. В результате такого скачивания при попытке обновления данного ПО возникают проблемы. Т.е. проблема в том, что видоизменяется формат файла прошивки.

В случае если изменить каталог загрузки на РАБОЧИЙ СТОЛ автоматической распаковки не происходит.

Устранение

При MAC OS X 10.10.x Safari загружать ПО не в стандартную директорию загрузки, а, например на РАБОЧИЙ СТОЛ.

Источник:
docs.eltex-co.ru

[TAU|RG] RG14/RG24/TAU4/TAU8/TAU1M/TAU2M. Как создать многоканальный номер на шлюзе?
Многоканальный номер - это номер, позволяющий принимать несколько звонков одновременно.

Рассмотрим порядок создания многоканального номера.

TAU4, TAU8, RG14

  1. В разделе PBX -> SIP -> Профили SIP  откройте настройки первого профиля. Данный профиль будет использоваться для абонентских портов устройства. В настройках профиля задайте следующие настройки:
    • название профиля;
    • режим использования прокси-сервера и его адрес;
    • проверьте, что флаг Регистрация не установлен;
    • при необходимости задайте SIP домен;
    • нажмите на строчку Настройка плана нумерации и в появившемся окне пропишите необходимые префиксы. Для организации вызовов по внутренней нумерации добавьте префикс с @{local}, который отправлять вызов на собственный адрес устройства (например, при использовании на портах внутренней нумерации 101-108 префикс будет прописываться как 10[1-8]@{local});
    • для сохранения изменений нажмите кнопку Сохранить.
  2. В разделе PBX -> SIP -> Профили SIP  откройте настройки второго профиля. Данный профиль будет использоваться для группы вызова. В настройках профиля задайте следующие настройки:
    • название профиля;
    • режим использования прокси-сервера и его адрес;
    • установите флаг Регистрация и пропишите адрес сервера регистрации;
    • при необходимости задайте SIP домен и установите флаг Применять SIP Domain для регистрации;
    • для сохранения изменений нажмите кнопку Сохранить.
  3. В меню PBX -> Группы серийного искания (каждый новый вызов занимает первый свободный порт) или PBX -> Группы вызова (поддерживается три вида искания свободного абонента: групповой , задержанный групповой  и поисковый) добавьте новую группу:
    • установите флаг Включить группу;
    • задайте имя группы (произвольное);
    • в параметре Профиль SIP выставите профиль SIP с включенной регистрацией (созданный в пункте 2);
    • в поле Номер телефона необходимо указать внешний номер, который должен регистрироваться на вышестоящем сервере;
    • в полях Имя пользователя и Пароль пропишите логин и пароль для регистрации, которые выданы для внешнего номера;
    • при использовании группы вызова задайте тип группы вызова:
      • Group – сигнал вызова подается на все порты в группе одновременно;
      • Serial – количество портов, на которые подается вызывной сигнал, увеличивается на один по истечении таймаута вызова следующего порта;
      • Cyclic – сигнал вызова циклически через интервал, равный таймауту вызова следующего порта, подается по очереди на каждый порт в группе;
    • в параметре Размер очереди вызовов указывается максимальное число вызовов, которые может принять группа. Вызов ставится в очередь в случае отсутствия свободных портов;
    • в поле Таймаут ответа на вызов, сек указывается интервал времени, по истечении которого вызов будет отклонен при неполучении ответа;
    • для сохранения изменений нажмите кнопку Сохранить.
  4. Произвести настройку абонентских портов в разделе PBX –> FXS:
    • установите флаг Включен напротив используемых портов;
    • пропишите внутреннюю нумерация на комплектах;
    • назначьте SIP-профиль без регистрации (созданный в п.1);
    • задайте имя пользователя и пароль для регистрации, которые выданы для внешнего номера. Эти параметры должны совпадать с настройкой в п.3;
    • в параметре Альтернативный номер пропишите внешний номер (он должен совпадать с прописанным в п.3 в параметре Номер телефона);
    • для сохранения изменений нажмите кнопку Сохранить.

Чтобы все внесенные изменения вступили в силу необходимо нажать кнопку "Применить" в левой части экрана.

TAU1M, TAU2M, RG24

  1. В разделе IP-телефония -> Профили  откройте настройки первого профиля. Данный профиль будет использоваться для абонентских портов устройства. Регистрация в параметрах профиля должна быть выключена. В настройках профиля задайте следующие настройки:
    • название профиля;
    • режим использования прокси-сервера и его адрес;
    • проверьте, что флаг Регистрация не установлен;
    • при необходимости задайте SIP домен;
    • в подразделе Настройка плана нумерации пропишите необходимые префиксы. Для организации вызовов по внутренней нумерации добавьте префикс с @{local}, который отправлять вызов на собственный адрес устройства (например, при использовании на портах внутренней нумерации 101-108 префикс будет прописываться как 10[1-8]@{local});
    • для подтверждения изменений нажмите кнопку Применить.
  2. В разделе IP-телефония -> Профили откройте настройки второго профиля. Данный профиль будет использоваться для группы вызова. В настройках профиля задайте следующие настройки:
    • название профиля;
    • режим использования прокси-сервера и его адрес;
    • установите флаг Регистрация и пропишите адрес сервера регистрации;
    • при необходимости задайте SIP домен и установите флаг Применять SIP Domain для регистрации;
    • для подтверждения изменений нажмите кнопку Применить.
  3. В меню IP-телефония -> Группы вызова добавьте новую группу:
    • установите флаг Включить;
    • задайте имя группы (произвольное);
    • в параметре Профиль выставите профиль SIP с включенной регистрацией (созданный в пункте 2);
    • в поле Номер телефона необходимо указать внешний номер, который должен регистрироваться на вышестоящем сервере;
    • в полях Имя пользователя для аутентификации и Пароль для аутентификации пропишите логин и пароль для регистрации, которые выданы для внешнего номера;
    • задайте тип группы вызова:
      • Group – сигнал вызова подается на все порты в группе одновременно;
      • Serial – количество портов, на которые подается вызывной сигнал, увеличивается на один по истечении таймаута вызова следующего порта;
      • Cyclic – сигнал вызова циклически через интервал, равный таймауту вызова следующего порта, подается по очереди на каждый порт в группе;
    • в параметре Размер очереди вызовов указывается максимальное число вызовов, которые может принять группа. Вызов ставится в очередь в случае отсутствия свободных портов;
    • для подтверждения изменений нажмите кнопку Применить.
  4. Произвести настройку абонентских портов в разделе IP-телефония –> Настройка линий:
    • установите флаг Включить;
    • пропишите внутреннюю нумерация на комплектах в параметре Номер телефона;
    • назначьте SIP-профиль без регистрации (созданный в п.1);
    • в подразделе Аутентификация задайте имя пользователя и пароль для регистрации, которые выданы для внешнего номера. Эти параметры должны совпадать с настройкой в п.3;
    • установите флаг Использовать альтернативный номер и пропишите внешний номер (номер должен совпадать с прописанным в п.3 в параметре Номер телефона);
    • для подтверждения изменений нажмите кнопку Применить.



Источник:
docs.eltex-co.ru

[TAU|RG] TAU1M/TAU2M/TAU4M/RG24/RG44/RG54. Обновление ПО через консоль
Иногда возникает необходимость обновления прошивки через консоль. Причина тому может быть разная: автоматизация обновления или аварийные работы.

Обновление производится в 2 этапа:

  1. Загрузка файла ПО:
    tftp -l /tmp/firmware.gz -gr tau2m-1.14.1.527.tar.gz 192.168.0.5
  2. Обновление ПО
    upgrade firmware.gz

Далее ждете обновления приблизительно минуту, появится вывод:
UPGRADE SUCCESSFULL
и делаете
reboot

Источник:
docs.eltex-co.ru

[TAU1M/TAU2M/RG14/RG24/RG44/TAU8/TAU-XX] Просмотр статуса ethernet портов
Набор команд для просмотра статуса ethernet портов:
swstatus

Пример вывода команды:

root@RG-1400:~# swstatus
|      |        Link|       Speed|      Duplex|                         TX|                         RX|
|   WAN|          Up|   1000 Mbps| Full-duplex|            196467128 bytes|           1300686622 bytes|
| LAN 0|          Up|   1000 Mbps| Full-duplex|            944146584 bytes|            147649144 bytes|
| LAN 1|        Down| unavailable| unavailable|                    0 bytes|                    0 bytes|
| LAN 2|        Down| unavailable| unavailable|                    0 bytes|                    0 bytes|
| LAN 3|        Down| unavailable| unavailable|                    0 bytes|                    0 bytes|
| Wi-Fi|           -|           -|           -|                    0 bytes|                    0 bytes|

1) В первом столбце указан порт;

2) Второй столбец (Link) показывает состояние:

  • Up - порт активен
  • Down - неактивен или не подключен

3) В третем столбце указана скорость на которой работает линк, возможные значения:

  • unavailable;
  • 10 Mbps;
  • 100 Mbps;
  • 1000 Mbps.

4) Режим передачи/приёма (Duplex)

  • Half-duplex (Полудуплекс) - попеременная передача и прием
  • Full-duplex (Полный дуплекс) - одновременная передача и прием.

5) TX - количество переданный байт

6) RX - количество принятых байт

Просмотр статуса портов WAN и LAN на TAU-1/2, RG24xx и RG44xx, RG54xx:

cat /proc/rtl865x/port_status

Пример вывода команды:

root@RG-4402GF-W:~$ cat /proc/rtl865x/port_status
Dump Port Status:
Port0  Link Down
Port1  Link Down
Port2  Link Down
Port3  Link Down
Port4  Link Down
Port5  Link Up
  RXBytes 15343280 TXBytes 2580820 Duplex Full Speed 1000
CPUPort  Link Up
  RXBytes 0 TXBytes 11017555 Duplex Full Speed 1000

Соответствие портов свитча и портов на устройстве

  TAU1 TAU2 RG44 RG54
Port0 1 LAN -* 1 LAN WAN
Port1 2 LAN 1 LAN 2 LAN 1 LAN
Port2 -* -* 3 LAN 2 LAN
Port3 -* -* 4 LAN 3 LAN
Port4 WAN WAN -* 4 LAN
Port5 -* -* WAN -*
CPUPort Порт соединяющий свитч и CPU

-* это Порт не используется ("висит в воздухе")

Просмотр статуса портов на многопортовых шлюзах TAU-16/24/32/36/72:

shell

switch_status

Пример вывода команды:

[admin@tau36ip:/root]switch_status
Port 0:
        Link: on
        Duplex: full
        Speed: 1000Mbps
Port 1:
        Link: off
        Duplex: half
        Speed: 0Mbps
Port 2:
        Link: off
        Duplex: half
        Speed: 0Mbps
SFP 0:
        Link: off
        Duplex: half
        Speed: 0Mbps
SFP 1:
        Link: off
        Duplex: half
        Speed: 0Mbps
CPU:
        Link: on
        Duplex: full
        Speed: 1000Mbps



Источник:
docs.eltex-co.ru

[TAU|RG] RG14/TAU4/TAU8 Как включить использование SNMP?
Алгоритм включения SNMP на RG14/TAU4/TAU8

Чтобы включить SNMP пройдите в раздел Сеть -> Сетевые настройки и выберите использование SNMP в разделе Настройки доступа.

Пока на устройстве поддержан лишь один запрос на получение статистики с интерфейсов (список сетевых интерфейсов, IP-адреса и MAC-адреса, назначенные сетевым интерфейсам, число принятых и переданных пакетов, число принятых и переданных байт, число ошибок, потерь) и CPU.

OID этого запроса: 1.3.6.1.2.1.2

Пример использования OID:

snmpwalk -v2c -c public 192.168.0.90 1.3.6.1.2.1.2

Источник:
docs.eltex-co.ru

[TAU|RG] RG14/TAU4/TAU8 Каким образом подключить принтер к RG или TAU?
Порядок настройки принтера с помощью функции принт-сервера (Print server) на шлюзах RG14xx и TAU 4 и TAU 8 следующий:

Порядок настройки принтера с помощью функции принт-сервера (Print server) на шлюзах RG14xx и TAU 4 и TAU 8 следующий:

  • включить сервер в меню Cервер Печати;
  • подключить через USB-порт принтер и убедиться, что в web-интерфейсе появился подключенный принтер;
  • в появившейся напротив имени устройства закладке «Настроить принтер» указать путь к так называемому PPD (PostScript Printer Description) файлу – файлу, содержащему описание и функциональные возможности принтера. Для каждого принтера можно найти PPD файл на web-сайте производителя;
  • в меню Сервер печати нажать ссылку Страница расширенных настроек сервера печати, выбрать установленный принтер и произвести пробную печать.

Далее необходимо будет произвести настройки на ПК. В ОС Windows пройти в меню Пуск -> Принтеры и факсы -> Установка нового принтера -> Сетевой принтер или принтер, подключенный к другому компьютеру -> Подключиться к принтеру в Интернете, домашней сети или интрасети. В строке имя прописать путь (можно взять из адресной строки браузера):

http://<ipaddr>:631/printers/<model>

где ipaddr - IP-адрес шлюза TAU8 или RG14;

model - название принтера, которое отображается на странице сервера печати.

Источник:
docs.eltex-co.ru

[TAU|RG] RG14/TAU8 Индикаторы состояния портов FXS мигают зеленым светом
Что обозначает периодическое мигание индикаторов зеленым светом?

Периодическое мигание индикаторов зеленым светом (даже если порты в исходном состоянии и вызовы на них не поступают) означает отсутствие регистрации соответствующего порта на сервере регистрации.

Источник:
docs.eltex-co.ru

[TAU|RG|SMG] Одностороння слышимость и настройка шлюзов для работы с NAT
Причины проблемы Проблема NAT для VoIP заключается в том, что при прохождении пакета через NAT IP-адрес изменяется только в заголовке, не меняя адрес в теле SIP-сообщения. Поэтому узел будет посылать пакеты на частный адрес/порт, а не реальный.

Следствием данной проблемы является односторонняя слышимость или отсутствие входящей связи.



Способы решения проблемы

При регистрации устройство находящееся за NAT посылает сообщение Register на сервер. При этом в поле Contact этого сообщения указывается адрес для приема встречных запросов. В этом поле, если шлюз работает за NAT, должен указываться публичный IP-адрес роутера, адрес его WAN порта, осуществляющего режим NAT. Если в данном поле будет указан собственный, приватный адрес шлюза, то встречные запросы от сервера не дойдут до адресата, сервер не будет знать местоположение шлюза, поскольку все запросы он должен направлять на адрес роутера.

То же самое касается и голосового трафика. В сообщениях INVITE в протоколе SDP указывается адрес и порт, на который слать встречные RTP пакеты, в поле Connection Information. Тут так же должен быть указан не собственный адрес шлюза из приватной подсети, а глобальный адрес роутера для того, чтобы голосовые пакеты так же направлялись к адресату.

Если устройство находится в приватной сети, то есть работает за NAT, то для корректного приема голосового трафика и корректного транзита ответных запросов от встречной стороны в наших устройствах используется настройки PublicIP или STUN сервера.

При использовании настройки Public IP прописанный адрес будет подставляться в поле Contact при регистрации и в SDP при инициализации вызова. Данная настройка преимущественно используется в случаях, когда на роутере назначен статический IP-адрес.

STUN сервер, используется, когда на роутере настроено получение IP адреса по DHCP и поэтому заранее не известно какой адрес будет на WAN порту роутера. Принцип работы STUN следующий: устройство отправляет на внешний STUN-сервер зондирующие сообщения, при этом в теле отправленного запроса указаны адрес и порт устройства в локальной сети. Эти же адреса и порты фигурируют в заголовке IP-пакета, содержащего запрос, но после прохождения NAT адрес источника изменится на внешний адрес роутера, а номер порта в зависимости от реализации NAT может измениться или остаться неизменным. STUN-сервер отвечает клиенту сообщением, в теле которого также указаны адрес и порт, с которого был получен запрос (т.е. публичный адрес и порт роутера). Далее абонентский шлюз будет подставлять в поле Contact и вложение SDP адрес и порт, полученные в сообщении от STUN сервера.

При использовании протокола STUN необходимо учитывать, что STUN не работает с симметричным типом NAT и требуется поддержка сессии STUN в активном состоянии.



Настройка абонентских и транковых шлюзов для работы с NAT



TAU4, TAU8, RG14

На данных абонентских шлюзах настройка производится в разделе PBX -> SIP -> Общие настройки.

В случае если на роутере назначен статический IP-адрес, то необходимо указать его в параметре Публичный IP-адрес (Public IP). При этом на роутере (NAT) необходимо сделать проброс соответствующих SIP и RTP портов, используемых абонентским шлюзом.

В случае если роутер получает адрес по DHCP на абонентском шлюзе необходимо:

  • установить флаг «Использовать STUN» (STUN enable) для определения внешнего адреса шлюза (публичного адреса) за которым стоит устройство;
  • указать IP-адрес или доменное имя сервера STUN и через двоеточие порт (в случае если сервер использует не стандартный 3478 порт) в параметре Адрес STUN-сервера (:порт) (STUN server address (:port));
  • указать период отправки запросов на сервер STUN в параметре Интервал опроса STUN-сервера (сек) (STUN request sending interval (sec)). Чем меньше интервал опроса, тем выше скорость реакции на изменение публичного адреса.



TAU-1M, TAU-2M, RG24, RG44

На данных абонентских шлюзах настройка Public IP производится на вкладке IP телефония -> Профили в параметрах SIP-профиля.

Настройка работы со STUN-сервером осуществляется на вкладке IP телефония -> Профили в параметрах SIP-профиля в разделе Общие настройки профилей SIP. Для включения работы со STUN-сервером необходимо установить флаг «Использовать STUN». После его установки появятся настройки адреса STUN сервера и интервал его опроса.



SMG-2, SMG4, SMG-1016M, SMG-2016

На транковых шлюзах SMG поддерживается только работа со STUN. Настройка осуществляется в разделе Маршрутизация -> Интерфейсы SIP в каждом SIP-интерфейсе индивидуально на вкладке Настройка протокола SIP в разделе Параметры STUN-сервера.

Помимо этого, для SIP-абонентов регистрирующихся на SMG в параметрах SIP-профиля предусмотрена функция NAT (comedia mode). Данная настройка используется, когда SMG находится в публичной сети, а его абоненты в серой (приватной, локальной). Данная функция позволяет проверять данные источника во входящем RTP потоке и транслировать исходящий поток на IP-адрес и UDP-порт, с которого принимается медиа поток.

Источник:
docs.eltex-co.ru

[TAU|RG] Отбиваются входящие вызовы сообщением 404 (Not Found)
Ошибка 404 говорит о том, что вызываемый абонент не найден или нет такого sip абонента.

Сообщение 404 Not Found означает, что шлюз не обнаружил вызываемого пользователя в домене, указанном в поле Request-URI. При этом известно что абонент с набираемым номером присутствует в списке абонентов устройства. Наиболее распространены и часто встречаются две причины возникновения такой проблемы:

  • Номер абонента и IP адрес в поле Request-URI сообщения INVITE указаны верно, но неверно указан UDP порт для приема сигнализации по протоколу SIP для данного абонента. Решить проблему может корректировка конфигурации клиента, отправляющего запрос INVITE, в которой требуется изменить номер порта UDP для отправки сообщений SIP при вызове этого абонента или скорректировать номер UDP порта абонента на шлюзе в индивидуальных настройках абонентского порта.
  • Номер абонента в поле Request-URI сообщения INVITE указан верно, но указанный SIP-домен отличается от того, в котором в действительности находится абонент. Эта проблема возникает при работе за NAT. В этом случае реальный адрес абонента и его адрес сформированный при регистрации на сервере регистрации будут отличаться. Для решения такой проблемы, на шлюзе требуется указать в конфигурации публичный IP адрес (IP адрес натирующего устройства в случае если IP адрес задан статически) или задать IP адрес STUN сервера расположенного за натирующим устройством (в случае если IP адрес натирующего устройства динамичен).

Источник:
docs.eltex-co.ru

[TAU|RG] TAU1M/TAU2M/RG14/RG24/RG44/TAU8/TAU16/TAU24/TAU32m/TAU36/TAU72. Пример настройки плана нумерации
Задача: Обеспечить маршрутизации по разным направлениям, выполнять модификации набранного номера и организовать обработку кодов ДВО. Решение: 1) Возможность сделать маршрутизацию на разные SIP серверы в зависимости от набора осуществляется подстановкой IP адреса после символа “@”, если адрес не указан, то вызов пойдет в направлении SIP сервера, заданного в настройках SIP профиля. Например, в одном плане нумерации можно прописать:

Задача:

Обеспечить маршрутизации по разным направлениям, выполнять модификации набранного номера и организовать обработку кодов ДВО.

Решение:

1) Возможность сделать маршрутизацию на разные SIP серверы в зависимости от набора осуществляется подстановкой IP адреса после символа “@”, если адрес не указан, то вызов пойдет в направлении SIP сервера, заданного в настройках SIP профиля. Например, в одном плане нумерации можно прописать:

1xx@92.145.12.9|2xx@72.85.12.101|3xx@192.168.18.15

Данный диалплан говорит, что все трехзначные наборы на 1 отправлять на 92.145.12.9, на 2 отправлять на 72.85.12.101, а трехзначные наборы на 3 отправлять на локальный адрес 192.168.18.15.

Если в настройках SIP профиля указан адрес SIP сервера 192.168.18.15, то данный план нумерации можно записать вот так:

1xx@92.145.12.9|2xx@72.85.12.101|3xx



2) Для реализации модификации номера, нужно использовать конструкцию модификатор, например:

  • выход на МН связь осуществляется по набору 00, ваш префикс будет:

00xxxxxxxxxxx

для звонка в Великобританию, набрав 0044512900234, на SIP сервер уйдет 0044512900234

  • для выхода на МГ или сотовую связь нужно набрать 8, но к провайдеру вы должны передавать номер без 8, тогда ваш префикс будет:

<8:>xxxxxxxxxx

набрав 83832728331, на SIP сервер уйдет 3832728331

  • 64xxxx - ваша городская нумерация, к ней вам нужно добавить код города - 3832, тогда конструкция будет такая:

<:3832>64xxxx

набрав 641249, на SIP сервер уйдет 3832641249



3) Для использования символов * и #, вам нужно добавить соответствующие префиксы, например:

*xx#|#xx#|*#xx#|*xx*x+#

Обобщим, сделав один общий план нумерации:

00xxxxxxxxxxx|<8:>xxxxxxxxxx|<:3832>64xxxx|3xx@192.168.18.15|*xx#|#xx#|*#xx#|*xx*x+#

МН, МГ, городская связь и префиксы ДВО (например 13#, #13#, *#13#, *13523524#) будут уходить на SIP сервер, указанный в настройках данного SIP профиля, а трехзначные наборы на 3 - на локальный адрес 192.168.18.15.

Источник:
docs.eltex-co.ru

[TAU|RG] TAU1M/TAU2M/RG14/RG24/RG44/TAU8/TAU-XX. Просмотр статуса ethernet портов
Просмотр статуса портов WAN и LAN на TAU-8 и RG14xx: swstatus Пример вывода команды:

Просмотр статуса портов WAN и LAN на TAU-8 и RG14xx:

swstatus

Пример вывода команды:



root@RG-1400:~# swstatus

|            |          Link|          Speed|       Duplex|                                   TX|                                    RX|

|   WAN|            Up|   1000 Mbps| Full-duplex|            196467128 bytes|           1300686622 bytes|

| LAN 0|            Up|   1000 Mbps| Full-duplex|            944146584 bytes|             147649144 bytes|

| LAN 1|        Down| unavailable| unavailable|                            0 bytes|                             0 bytes|

| LAN 2|        Down| unavailable| unavailable|                            0 bytes|                             0 bytes|

| LAN 3|        Down| unavailable| unavailable|                            0 bytes|                             0 bytes|

| Wi-Fi|                 -|                  -|                  -|                            0 bytes|                             0 bytes|

1) В первом столбце указан порт;

2) Второй столбец (Link) показывает состояние:

  • Up - порт активен
  • Down - неактивен или не подключен

3) В третем столбце указана скорость на которой работает линк, возможные значения:

  • unavailable;
  • 10 Mbps;
  • 100 Mbps;
  • 1000 Mbps.

4) Режим передачи/приёма (Duplex)

  • Half-duplex (Полудуплекс) - попеременная передача и прием
  • Full-duplex (Полный дуплекс) - одновременная передача и прием.

5) TX - количество переданный байт

6) RX - количество принятых байт

Просмотр статуса портов WAN и LAN на TAU-1/2, RG24xx и RG44xx, RG54xx:

cat /proc/rtl865x/port_status

Пример вывода команды:

root@RG-4402GF-W:~$ cat /proc/rtl865x/port_status

Dump Port Status:

Port0  Link Down

Port1  Link Down

Port2  Link Down

Port3  Link Down

Port4  Link Down

Port5  Link Up

  RXBytes 15343280 TXBytes 2580820 Duplex Full Speed 1000

CPUPort  Link Up

  RXBytes 0 TXBytes 11017555 Duplex Full Speed 1000

Соответствие портов свитча и портов на устройстве

  TAU1 TAU2 RG44 RG54
Port0 1 LAN -* 1 LAN WAN
Port1 2 LAN 1 LAN 2 LAN 1 LAN
Port2 -* -* 3 LAN 2 LAN
Port3 -* -* 4 LAN 3 LAN
Port4 WAN WAN -* 4 LAN
Port5 -* -* WAN -*
CPUPort Порт соединяющий свитч и CPU

-* это Порт не используется ("висит в воздухе")

Просмотр статуса портов на многопортовых шлюзах TAU-16/24/32/36/72:

shell

switch_status

Пример вывода команды:

 [admin@tau36ip:/root]switch_status

Port 0:

        Link: on

        Duplex: full

        Speed: 1000Mbps

Port 1:

        Link: off

        Duplex: half

        Speed: 0Mbps

Port 2:

        Link: off

        Duplex: half

        Speed: 0Mbps

SFP 0:

        Link: off

        Duplex: half

        Speed: 0Mbps

SFP 1:

        Link: off

        Duplex: half

        Speed: 0Mbps

CPU:

        Link: on

        Duplex: full

        Speed: 1000Mbps

Источник:
docs.eltex-co.ru

[TAU|RG] TAU4/TAU8/RG14/RG24/RG44. Выдача номера вызывающего (Caller ID)
Выдача номера вызывающего (Caller ID generation) может осуществляться двумя способами: DTMF и FSK. Для работы Caller ID необходимо, чтобы телефонный аппарат абонента поддерживал установленный метод. Настройка режима Caller ID на малопортовых абонентских шлюзах находится в разделе:

Выдача номера вызывающего (Caller ID generation) может осуществляться двумя способами: DTMF и FSK. Для работы Caller ID необходимо, чтобы телефонный аппарат абонента поддерживал установленный метод.

Настройка режима Caller ID на малопортовых абонентских шлюзах находится в разделе:

  • для RG14, TAU4 и TAU8: PBX -> FXS -> настройки порта –> Параметры линии -> Выдача номера вызывающего
  • для RG24 и RG44: IP-телефония -> Настройка линий -> Настройка физических параметров -> Выдача номера вызывающего

В устройствах доступны следующие опции:

  • Off – определение номера вызывающего абонента выключено;
  • DTMF – определение номера вызывающего абонента методом DTMF. Выдача номера осуществляется после каждой посылки вызова на линии двухчастотными DTMF-сигналами;
  • FSK BELL 202, FSK V.23 – определение номера и имени вызывающего абонента методом FSK (по стандарту BELL 202 или ITU-T V.23 соответственно). Выдача номера осуществляется между первым и вторым звонком на линии потоком данных с частотной модуляцией. При использовании данного режима данные могут быть переданы двумя форматами:
    • SDMF - передается дата, время и номер вызывающего абонента;
    • MDMF - передается дата, время, номер и имя вызывающего абонента (поддерживается только на последних версиях ПО).

Источник:
docs.eltex-co.ru

[TAU|RG] Можно ли изменять параметры сигнала «посылка вызова» на телефонный аппарат?
На оборудовании ТАУ-4/8 и RG-14xx реализован функционал? который позволяет изменять длительность посылки вызова и паузу между ними при поступлении вызова от абонента с заранее известным номером.

На оборудовании ТАУ-4/8 и RG-14xx реализован функционал? который позволяет изменять длительность посылки вызова и паузу между ними при поступлении вызова от абонента с заранее известным номером.

Для настройки данного сервиса в разделе РВХ -> Сигнал вызова требуется указать Номер звонящего (CgPN) (при получении вызова от абонента с этим номером будет изменен сигнал посылки вызова), длительность посылки вызова и паузы между ними, а также установить флаг Включить, чтобы активировать правило.

Всего возможно создать 20 таких записей.

Значение длительности импульса/паузы задается в миллисекундах и должно быть кратно 100. Минимальная длительность импульса/паузы составляет 200мс, максимальная - 8000 мс.

Источник:
docs.eltex-co.ru

[TAU|RG] TAU4/TAU8/RG/TAU1M/TAU2M. Настройка usb-модема для некоторых операторов
Для выполнения настроек USB-модема на TAU4-8/RG14xx необходимо сделать следующее:

Для выполнения настроек USB-модема на TAU4-8/RG14xx необходимо сделать следующее:

  • перейти в раздел «Сеть» («Network») -> «Сетевые настройки» («Network settings») и нажать ссылку «Настроить 3G/4G USB-модем» («Configure 3G/4G USB-modem»). Ссылка активна если выбран режим подключения «только беспроводное» («Wireless connection only (3G)») или «автоматически переходить на резервный канал» («Switch to reserve channel automatically»);
  • Задать следующие настройки:
    • имя провайдера - произвольное;
    • активный провайдер (Active provider) – при установленном флаге данный провайдер активен;
    • имя пользователя/пароль
      • МТС
        имя пользователя - mts
        пароль доступа - mts
      • Билайн
        имя пользователя - beeline
        пароль доступа - beeline
      • Мегафон
        имя пользователя - gdata (или оставить пустым)
        пароль доступа - gdata (или оставить пустым)
      • Tele2/Yota/ U-Tel (Ростелеком)
        имя пользователя и пароль доступа оставить пустыми
      • Skylink
        имя пользователя - mobile
        пароль - internet
    • размер MTU (MTU) – максимальный размер блока данных, по умолчанию: 1492;
    • дополнительные параметры (инициализации)
      • МТС
        AT+CGDCONT=1,IP,internet.mts.ru
      • Билайн
        AT+CGDCONT=1,IP,internet.beeline.ru
        или
        AT+CGDCONT=1,IP,home.beeline.ru
      • Мегафон
        AT+CGDCONT=1,IP,internet
      • Tele2
        AT+CGDCONT=1,IP,internet.tele2.ru
      • Skylink
        AT+CGDCONT=1,IP,internet
      • Yota
        AT+CGDCONT=1,IP,yota.ru
      • U-Tel (Ростелеком)
        AT+CGDCONT=1,"IP","internet.usi.ru"
    • номер дозвона

      • МТС, Мегафон, Билайн, Tele2, Yota, U-Tel (Ростелеком)
        *99***1#  или короткий вариант *99#
      • Skylink #777

Внимание! Некоторые 4G-модемы, например, Yota One или ZTE M100-3 (MF823) устроены по принципу маршрутизатора. Поэтому для их подключения нужно выбрать протокол DHCP.

TAU1M, TAU2M, RG24xx, RG44xx

В TAU1М/2М, RG24/44 настройка USB-модемов производится в разделе "Сеть" -> "Интернет" -> "Внешняя сеть" выбрать подключение к Интернет - 3G/4G USB модем. Все остальные настройки точно такие же как для TAU8 и RG14.

При этом вы можете выбрать в параметре Мобильный провайдер имя провайдера, предоставляющего доступ к сети 3G/4G из списка одного из шести мобильных операторов (настройки каждого из них хранятся в памяти устройства), присутствующих на территории Российской Федерации: Мегафон, Билайн, МТС, Скайлинк, Теле2, Yota. Нажав на кнопку «По умолчанию» произойдёт заполнение настроек подключения параметрами выбранного провайдера.

Если настройки провайдера в Вашем регионе отличаются от предложенных, отредактируйте их в соответствии с необходимыми значениями.Если Вашего провайдера нет в списке – выберите значение «Другой» и заполните все поля в соответствии с настройками Вашего провайдера.





Источник:
docs.eltex-co.ru

[TAU] TAU4/TAU8/TAU16/TAU24/TAU32m/TAU36/TAU72. Просмотр серийного номера через telnet и ssh
Если серийный номер не отображается на веб-интерфейсе, то посмотреть его можно через telnet и ssh.

Если серийный номер не отображается на веб-интерфейсе, то посмотреть его можно через telnet и ssh.

TAUxx

  1. Подключитесь по telnet или ssh к устройству
  2. Дайте команду shell для перехода в shell-режим
  3. Для вывода серийного номера дайте команду factory_uboot

TAU4/8

  1.  Подключитесь по telnet или ssh к устройству
  2. Для вывода серийного номера дайте команду
    cat /tmp/board_serial

Источник:
docs.eltex-co.ru

[TAU|RG] Снятие tcp-дампа на USB накопитель Перейти к концу метаданных
Вставьте USB накопитель в шлюз
  • Вставьте USB накопитель в шлюз
  • Подключитесь к консоли через telnet или ssh.
  • Запустите снятие дампа следующей командой:
    tcpdump -env -i eth0 -w /mnt/sda1/file.pcap
  • Cовершите вызов
  • Остановите снятие дампа комбинацией <Ctrl> + <C>
  • Перед тем, как извлекать USB накопитель, выполните команду:
    umount /mnt/sda1
  • Файл дампа вызова сохранится в корневой каталог накопителя под именем “file.pcap”

Источник:
docs.eltex-co.ru

[TAU|RG] Восстановление ПО через uboot
Порядок восстановления ПО включает в себя следующие действия:

Порядок восстановления ПО включает в себя следующие действия:

  1. Необходимо распаковать архив файла программного обеспечения (актуальный можно скачать на сайте) и положить на tftp сервер файлы
  • tau4-8-uImage – файл ядра устройства TAU8
  • tau4-8-root.jffs2-16k – файловая система TAU8
  • rg-uImage – файл ядра устройства RG14XX
  • rg-root.jffs2-16k – файловая система RG14XX
  1. Снять крышку с устройства и подключиться переходником COM-порта к разьемам на плате. Контакт, помеченный треугольником на разъеме переходника, подключается на противоположный земле вывод разьема на плате. Земля обозначена буквой G
  2. Параметры для подключения ком порта:
  • скорость: 115200,
  • бит данных: 8,
  • паритет: нет,
  • стоповые биты: 1,
  • управление потоком: нет
  1. Перезагрузить устройство по питанию и зайти в U-Boot. Для этого в момент появления строк

U-Boot 1.1.6 (Sep  2 2011 - 11:35:09) Mindspeed $Name: u-boot\_6\_00\_4 $
DRAM:  256 MB
Comcerto Flash Subsystem Initialization
Flash:  0 kB
NAND:  board\_nand\_init nand->IO\_ADDR\_R =30000000
32 MiB
*** Warning - bad CRC or NAND, using default environment
In:    serial
Out:   serial
Err:   serial
Reserve MSP memory
Net:   comcerto\_gemac0, comcerto\_gemac1
Switch: Realtek RTL8367RB
Enter 'stop' for stop autoboot
набрать команду stop. На экране появиться приглашение

  1. Из-под uboot необходимо ввести следующие команды:

для TAU8:

Comcerto-1000 > set serverip <tftp-server IP>   - ip адрес ПК  на котором запущен tftp сервер;
Comcerto-1000 > set ipaddr <IP rg>          - ip-адрес rg на время загрузки файлов;
Comcerto-1000 > set uimage tau4-8-uImage – имя файла ядра устройства; (set uimage rg-uImage для RG14xx)
Comcerto-1000 > set fsfile tau4-8-root.jffs2-16k – имя файла с файловой системой;

для RG14xx:

Comcerto-1000 > set serverip <tftp-server IP>   - ip адрес ПК  на котором запущен tftp сервер;
Comcerto-1000 > set ipaddr <IP rg>          - ip-адрес rg на время загрузки файлов;
Comcerto-1000 > set uimage rg-uImage – имя файла ядра устройства;
Comcerto-1000 > set fsfile rg-root.jffs2-16k – имя файла с файловой системой

  1. Подключить к WAN-порту устройства ПК с запущенным tftp-сервером. Запустить с консоли устройства пинг до ПК. В случае если ПК доступен, то в консоли выведется:

...
host <IP> is alive

Если пинг не происходит, то остановите его нажатием <Ctrl>+<C> и проверьте правильность сетевых настроек ПК и устройства. Посмотреть текущее сетевые настройки в убуте можно командой printenv

  1. Далее необходимо по очереди ввести команды на обновления ядра и файловой системы устройства:

Comcerto-1000 > run updatekernel   - команда на загрузку ядра
Comcerto-1000 > run updatenandfs   - команда на загрузку файловой системы

  1. После обновления файлов перезапустить шлюз по питанию

Источник:
docs.eltex-co.ru

[TAU] При наборе номера продолжает выдаваться сигнал Ответ станции
Данная проблема может возникать при тоновом (DTMF) наборе номера в случае разбалансировки диф. системы.

Данная проблема может возникать при тоновом (DTMF) наборе номера в случае разбалансировки диф. системы.

Для исключения данной проблемы необходимо проверить значение параметра "Громкость на прием голоса", которая находится в разделе:

  • PBX -> FXS -> FXS порты -> Edit -> Параметры линии -> Громкость на прием голоса - при использовании индивидуальных настроек;
  • PBX -> FXS -> FXS профили -> Edit -> Громкость на прием голоса - при использовании FXS-профилей (общих настроек для всех или нескольких портов).

По умолчанию данный параметр имеет значение -70 (единица измерения – 0,1 дБ). При установке значения данного параметра больше 10 может произойти разбалансировка диф. системы, в следствии чего возникает проблема с детектированием DTMF и выдача сигнала "Ответ станции" (длинный гудок) не прекращается.

Источник:
docs.eltex-co.ru

[TAU] При сбросе на дефолт нет доступа по заводскому IP-адресу
На последних версиях ПО в заводской конфигурации TAU8 включено получение сетевых настроек по DHCP.

На последних версиях ПО в заводской конфигурации TAU8 включено получение сетевых настроек по DHCP.

Получить информацию о текущем IP-адресе устройства можно при помощи голосового меню. Для этого подключите телефон к любому порту TAU8 и наберите комбинацию «***».  Вы автоматически попадете в первый пункт голосового меню, в котором проговаривается текущий IP-адрес, полученный на интерфейсе eth0. По данному IP-адресу можно подключиться к шлюзу для его настройки или мониторинга.

При наборе с телефонного аппарата цифры «0» после прослушивания информации о текущем IP-адресе или в момент ее выдачи произойдет принудительная установка IP-адреса 192.168.1.2 на интерфейсе eth0, после чего новый IP-адрес будет автоматически произнесен. Данный адрес будет присутствовать на интерфейсе до перезагрузки шлюза или до истечения времени аренды адреса, если настройки на интерфейсе были получены по протоколу DHCP.

Источник:
docs.eltex-co.ru

[TAU] Состояние порта howler
Бывают случаи, когда в мониторинге (вкладка “Статус –> Телефония”) в графе “Состояние порта” отображается статус howler. При этом если в трубке телефонного аппарата, подключенного к такому порту, тишина или шипение.

Бывают случаи, когда в мониторинге (вкладка “Статус –> Телефония”) в графе “Состояние порта” отображается статус howler. При этом если в трубке телефонного аппарата, подключенного к такому порту, тишина или шипение.

Есть несколько возможных причин возникновения данной ситуации:

  1. Не положена трубка ТА. При этом порт переходит в состояние “Трубка поднята (hangdown)”, а затем через некоторое время в состояние “howler”.
  2. Повреждение на линии.
  3. Вышел из строя порт самого устройства.

Пути решения данной проблемы:

  1. Проверить положена ли трубка на телефонном аппарате, подключенном к проблемному порту. Также можно настроить выдачу сигнала “Ошибка” для уведомления абонента о неположенной трубке. Для этого в настройках порта при использовании индивидуальных настроек или fxs-профиля при использовании групповых настроек в разделе Параметры линии (Line parameters) установить таймаут набора первой цифры (Hangup timeout) и таймаут “занято”.
  2. Для исключения второй проблемы нужно запустить тестирование порта (вкладка “Статус –> Телефония”). При наличии повреждений на абонентской линии устранить их.
  3. В случае выхода порта из строя - выслать устройство в ремонт.

Источник:
docs.eltex-co.ru

[TAU|RG] TAU16/TAU24/TAU32m/TAU36/TAU72/TAU8/TAU1M/TAU2M/RG14/RG24/RG44/RG54. Не работает донабор номера
Передача DTMF на наших шлюзах доступна тремя методами: INBAND, rfc2833, SIP INFO. Метод передачи устанавливается в SIP-профиле.

Передача DTMF на наших шлюзах доступна тремя методами: INBAND, rfc2833, SIP INFO. Метод передачи устанавливается в SIP-профиле.

При некорректном донаборе номера или его полной неработе необходимо проверить, что на нашей и встречной стороне метод донабора совпадает.

В случае использования метода RFC2833 на обоих сторонах и неработе донабора номера, необходимо проверить тип динамической нагрузки. Он должен быть согласован с взаимодействующей аппаратурой.

При использовании метода inband на обоих сторонах и неработе донабора номера, необходимо проверить уровень принимаемого DTMF сигнала. При необходимости произвести корректировку коэффициента усиления в настройках абонентского комплекта.

При использовании метода передачи DTMF сообщениями SIP INFO необходимо учитывать, что существует несколько способов передачи типа расширения MIME:

  • Application/ dtmf – DTMF передается в расширении application/dtmf (* и # передаются как числа10 и 11);
  • Application/ dtmf-relay – DTMF передается в расширении application/dtmf-relay (* и # передаются как символы * и #);
  • Audio/telephone-event – DTMF передается в расширении audio/telephone-event (* и # передаются как числа 10 и 11).

Источник:
docs.eltex-co.ru

[TAU|RG] TAU4/TAU8/RG14 Запуск пользовательского скрипта
Иногда в эксплуатации возникают задачи, выполнение которых невозможно в штатном режиме работы оборудования.

Иногда в эксплуатации возникают задачи, выполнение которых невозможно в штатном режиме работы оборудования.

Например, перезагрузка по расписанию, выгрузка конфигурации на сервер по расписанию или проверка обновлений и т.д.

Однако, операционная система шлюзов TAU4/TAU8/RG14 позволяет запускать пользовательские bash/shell скрипты при старте системы.

Ниже речь пойдет про пример скрипта, перезагружающий оборудование 1 раз в сутки.

Каким образом его можно записать во flash и сделать автоматический запуск при старте системы

1) Для этого подключитесь к консоли по telnet/ssh и выполните:

mount -o remount,rw /
vi /sbin/run_init
Затем в конце между строчками:
/sbin/config_device autoprovision
<<<<<<<вот тут
mount debugfs /sys/kernel/debug -t debugfs
допишите запуск скрипта
/etc/user/script.sh &
сохраните изменения комбинацией {Esc}:wq{Enter}.

2) Теперь непосредственно создание скрипта:

cd /etc/
mkdir user
cd /etc/user/
touch script.sh
chmod 777 script.sh
vi script.sh
Далее в редакторе VI пропишите сам скрипт:
#!bin/sh
sleep 86400
reboot
{Esc}:wq{Enter}

3) Сохраните конфигурацию и перезагрузите

Save
reboot
После загрузки оборудования также начнет свою работу скрипт,
согласно которому шлюз будет работать 86400 секунды (24 часа), а потом снова перезагрузится.

Источник:
docs.eltex-co.ru

[TAU|RG] TAU-8/RG14. Настройка Jitter bufer
В абонентских шлюзах TAU-8 (версия ниже 2.1) и RG-14xx (версия ниже 1.9.0) реализовн джиттер-буфер, работающий в адаптивном режиме (т.е. настройка не осуществляется). Параметры jitter-bufer'а следующие

В абонентских шлюзах TAU-8 (версия ниже 2.1) и RG-14xx (версия ниже 1.9.0) реализовн джиттер-буфер, работающий в адаптивном режиме (т.е. настройка не осуществляется). Параметры jitter-bufer'а следующие:

  • Размер джиттер-буфера:
    • Delay MIN = 0
    • Delay Max = 200мс
  • Период адаптации (Adaptation Period) - 10c
  • Режим адаптации буфера (Deletion mode) - Soft
  • Порог немедленного удаления пакетов (Deletion Treshold ) - 500мс . При превышении этой границы пакеты удаляются

В более новых версиях ПО данный параметр конфигурируется и настраивается в SIP профиле.

Источник:
docs.eltex-co.ru

[TAU|RG] TAU/RG. Почему на абонентских шлюзах сбивается системное время после перезагрузки?
Абонентские шлюзы TAU и RG не имеют в своем аппаратном составе резервного источника питания (батарейки), поэтому при перезагрузке устройства время сбрасывается.

Абонентские шлюзы TAU и RG не имеют в своем аппаратном составе резервного источника питания (батарейки), поэтому при перезагрузке устройства время сбрасывается. Чтобы после перезагрузки шлюза не приходилось настраивать время вручную, в функционале устройства предусмотрена синхронизация времени с NTP-сервером. В настройках необходимо задать IP-адрес сервера NTP и временной сдвиг в зависимости от часового поясаЮ где находится устройство.

Настройка параметров NTP-сервера осуществляется

  • на RG14, TAU-4 и TAU-8 в разделе Система -> Настройки -> Настройки времени;
  • на RG24 и RG44 в разделе Система -> Доступ -> Настройки времени;
  • на TAU-XX в разделе Сетевые настройки (Network settings) -> NTP.

Источник:
docs.eltex-co.ru

[TAU|RG] TAU/RG Настройка перевода вызова
Чтобы шлюз детектировал FLASH нужно настроить
  1. Чтобы шлюз детектировал FLASH нужно настроить:
  • Минимальное время обнаружения отбоя (Minimal on-hook time) – минимальное время обнаружения отбоя, в миллисекундах. Одновременно с этим, данный параметр является максимальным временем детектирования короткого отбоя (flash).
  • Минимальное время обнаружения flash (Min flash time) – минимальное время обнаружения короткого отбоя, в миллисекундах.

Данные настройки производятся в настройках нужного порта FXS в соответствии с длительностью FLASH конкретного аналогового аппарата.

Например, как правило, на аппаратах Panasonic длительность FLASH 200мс. В таком случае нужно Min flash time установить в 100мс, Max flash time (Minimal on-hook time) - от 300мс.

Чтобы не детектировать спонтанный отбой рекомендуется установить Max flash time (Minimal on-hook time) 900мс.



  1. Далее, нужно настроить "Режим использования функции flash", описание есть в документации:

Режим использования функции flash (Flash mode) – режим использования функции flash (короткий отбой):

  • Transmit flash – передача flash в канал (одним из методов в настройках профиля SIP в параметре Передача Flash);
  • Передача Flash (Flash transfer) – способ передачи Flash:
    • off – передача flash запрещена;
    • RFC2833 – передача flash осуществляется согласно рекомендации RFC2833 в качестве выделенной нагрузки в речевых пакетах RTP;
    • info – передача flash осуществляется методом протокола SIP. По протоколу SIP используются сообщения INFO, при этом вид передаваемого сигнала flash будет зависеть от типа расширения MIME;
  • Attended calltransfer – flash обрабатывается локально устройством (передача вызова осуществляется после установления соединения с третьим абонентом);
  • Unattended calltransfer – flash обрабатывается локально устройством (передача вызова осуществляется по окончанию набора номера третьего абонента, до установки соединения с третьим лицом);
  • Local calltransfer – передача вызова внутри устройства, без отправки сообщения REFER на SIP сервер. Для работы данного режима рекомендуется наличие локальных префиксов в плане нумерации SIP профиля, например xxx@{local}.

Источник:
docs.eltex-co.ru

[TAU|RG] Каким образом я могу снять логи на устройстве TAU8/RG14?
Кроме TCP-дампа на устройствах можно снять логи - события системного журнала. Эти данные можно отправить на syslog - сервер или записывать в локальный файл. Так же есть возможность отправки логов в консоль (COM порт, telnet/ssh). Данные настройки доступны в web устройства в разделе “Журнал - Настройки журнала”.

Кроме TCP-дампа на устройствах можно снять логи - события системного журнала. Эти данные можно отправить на syslog - сервер или записывать в локальный файл. Так же есть возможность отправки логов в консоль (COM порт, telnet/ssh). Данные настройки доступны в web устройства в разделе “Журнал - Настройки журнала”.

Выполнить трассировки можно только одним из трех нижеописанных способов.

Отправка логов на syslog-сервер

  1. Выбрать направление syslogd в "Вывод трассировки": прописать адрес и порт (514 по дефолту) syslog-сервера в сети.
  2. Включить трассировку приложения VoIP, установить флаги "Ошибки", "Предупреждения", "Отладочная информация", "Информационные сообщения", выставить уровень SIP равным 5. Рекомендуем устанавливать уровень SIP не выше 5 и после прекращения сбора информации отключать логирование
  3. После сохранения настроек syslog-клиент устройства начнет отправлять сообщения на указанный адрес сервера.

Сохранение логов локально

  1. Выбрать направление syslogd в "Вывод трассировки": указать имя файла журнала. Например, "eltex01" и размер файла журнала (обычно хватает 2000 Кб). Максимальное допустимое значение - 200000 Кб
  2. Включить трассировку приложения VoIP, установить флаги "Ошибки", "Предупреждения", "Отладочная информация", "Информационные сообщения", выставить уровень SIP равным 5. Рекомендуем устанавливать уровень SIP не выше 5 и после прекращения сбора информации отключать логирование
  3. После сохранения настроек устройство создаст в каталоге /var/log/ указанный файл и syslog-клиент начнет писать в него логи
  4. Текущий файл можно посмотреть в WEB разделе Журнал - Журнал. Так же есть возможность скинуть данный файл на tftp сервер с помощью команды:

tftp -pl /var/log/<имя файла> <адрес tftp сервер>

Замечание. Чтобы отключить удаленный журнал, оставьте пустым поле “Адрес syslog-сервера”. Чтобы отключить локальный журнал, оставьте пустым поле “Файл журнала”. После перезагрузки все локальные логи удаляются

Отправка логов в консоль

  1. Выбрать направление console в "Вывод трассировки". В этом случае трассировка выводится в командную консоль устройства, к которой можно подключиться, используя специальный адаптер COM-порта
  2. Другой способ - заранее подключиться к уcтройству через telnet/ssh и в "Вывод трассировки" выбрать нужную сессию вида "telnet сессия 0", "telnet сессия 1" и т.д.
  3. Включить трассировку приложения VoIP, установить флаги "Ошибки", "Предупреждения", "Отладочная информация", "Информационные сообщения", выставить уровень SIP равным 5. Рекомендуем устанавливать уровень SIP не выше 5 и после прекращения сбора информации отключать логирование

Источник:
docs.eltex-co.ru

[TAU|RG] TAUxx/TAU8/TAU1M/TAU2M/RG14/RG24/RG44 - задержка исходящего вызова
При исходящем звонке абонент шлюза слышит сигнал КПВ с задержкой. Данная задержка обусловлена срабатыванием L или S-таймера: L-timer – включается, если шлюз определяет необходимость набора по крайней мере еще одной цифры, чтобы соответствовать любому из правил диалплана;

Описание проблемы:

При исходящем звонке абонент шлюза слышит сигнал КПВ с задержкой.

Причина:

Данная задержка обусловлена срабатыванием L или S-таймера:

L-timer – включается, если шлюз определяет необходимость набора по крайней мере еще одной цифры, чтобы соответствовать любому из правил диалплана;

S-timer – включается, если набор соответствует одному из правил, но существует вероятность, что продолжение набора приведет к соответствию с другим правилом.

underlineПримерunderline

Создан план нумерации вида L10,S3 (333|xxxx)

Если абонент набирает первую цифру, допустим 3ку, то включается таймер L, посколько совпадений ни по одному из префиксов нет и абоненту для совершения исходящего вызова нужно донабрать еще как минимум две цифры. Иными словами, таймер L регулирует длительность всего набора номера. Если в течение 10 сек абонент не наберет номер, который совпадет с каким-либо префиксом из плана нумерации, то шлюз выдаст сигнал занятости.

Если абонент продолжает набор номера и набрал цифры 333, то устройство, анализируя план нумерации, находит префикс 333, который совпадает с набранными цифрами. Однако, устройство в то же время видит, что в плане нумерации существует префикс xxxx, который включает в себя 4 любые цифры от 0-9 и абонент может выйти по этому префиксу, если донаберет еще одну цифру. При этом шлюз включает таймер S, в нашем случае давая абоненту возможность в течение 3х секунд произвести донабор еще одной 4й цифры.

Решение:

  1. Первым делом следует избавиться от префиксов неявной разрядности, т.к. их наличие приводит к срабатыванию S-таймера. Например, диалплан 21x+|89x. можно заменить на 21xxx|89xxxxxxxxx
  2. Также можно уменьшить значения L или S-таймеров, установив любое значение, кроме 0, чтобы дать возможность донабрать номер.

Источник:
docs.eltex-co.ru

[TAU] Брандмауэр SMG блокирует IP-адрес TAU
Нередко встречается ситуация, когда динамический брандмауэр SMG блокирует и вносит в чёрный список IP-адрес только что подключенного TAU.

Нередко встречается ситуация, когда динамический брандмауэр SMG блокирует и вносит в чёрный список IP-адрес только что подключенного TAU.

Открываем в SMG файл pbx_sip_bun.log и видим в нём большое количество неуспешных попыток регистрации, например:

2022-7-19 1:1:22: Request error: REGISTER failed : Unknown user or registration domain : from 192.168.1.32
2022-7-19 1:1:22: Request error: REGISTER failed : Unknown user or registration domain : from 192.168.1.32
2022-7-19 1:1:22: Request error: REGISTER failed : Unknown user or registration domain : from 192.168.1.32
2022-7-19 1:41:24: Request error: REGISTER failed : Unknown user or registration domain : from 192.168.1.32
2022-7-19 1:41:24: Request error: REGISTER failed : Unknown user or registration domain : from 192.168.1.32
2022-7-19 1:41:24: Request error: REGISTER failed : Unknown user or registration domain : from 192.168.1.32
2022-7-19 1:41:25: Request error: REGISTER failed : Unknown user or registration domain : from 192.168.1.32
2022-7-19 1:41:25: Request error: REGISTER failed : Unknown user or registration domain : from 192.168.1.32
2022-7-19 1:41:25: Request error: REGISTER failed : Unknown user or registration domain : from 192.168.1.32
2022-7-19 1:41:25: Request error: REGISTER failed : Unknown user or registration domain : from 192.168.1.32
2022-7-19 1:41:25: Request error: REGISTER failed : Unknown user or registration domain : from 192.168.1.32
2022-7-19 1:41:25: Request error: REGISTER failed : Unknown user or registration domain : from 192.168.1.32

Все запросы регистрации приходят с IP-адреса TAU.
По умолчанию абонентские порты TAU включены, и после создания в TAU SIP-профиля с указанием IP-адреса SIP-прокси/регистратора, с этих портов начинается флуд запросов на его адрес с невалидными/некорректными аутентификационными данными.
В итоге динамический брандмауэр блокирует адрес источника флуда.

Решение проблемы.

Чтобы подобного не происходило, рекомендуется всегда отключать незадействованные абонентские порты в веб-интерфейсе TAU (и вообще любых абонентских шлюзов).

Источник:
docs.eltex-co.ru

[TAU] В web-интерфейсе не отображаются, либо некорректно отображаются какие-либо элементы
Часть элементов не отображается, либо отображаются неверно. Например: TAU-8 - после ввода логина/пароля отображается пустая белая страничка. SMG1016M - в разделе “Потоки Е1 / Физические параметры / ОКС 7” пропадает таблица “Параметры ОКС-7”.

Симптомы

Часть элементов не отображается, либо отображаются неверно.

Например:

  • TAU-8 - после ввода логина/пароля отображается пустая белая страничка.
  • SMG1016M - в разделе “Потоки Е1 / Физические параметры / ОКС 7” пропадает таблица “Параметры ОКС-7”.
  • SMG1016M - в разделе “SIP-абоненты / Мониторинг” отображаются номера других абонентов, добавленных ранее, а затем удаленных.



Причины

Причиной данной проблемы является загрузка браузером загружает устаревших данных.



Решение

Для решения данной проблемы необходимо удалить временные файлы и куки:

  1. Для браузеров Chromium / Google Chrome: Меню –> Настройки –> Показать дополнительные настройки –> Личные данные –> Очистить историю. Выбрать “Файлы cookie и другие данные сайтов” и “Изображения и другие файлы, сохраненные в кеше” и нажать “Очистить историю”.

Подробнее - Удаление кэша и других данных браузера - Cправка - Chrome.

  1. Для браузера Mozilla Firefox: Журнал –> Удалить недавнюю историю. Выбрать “Куки” и “Кэш” и нажать “Удалить сейчас”.

Подробнее - Удаление куков для удаления информации, которую веб-сайты сохранили на моем компьютере | Справка Firefox.

  1. Для браузера Opera: Настройки браузера –> Безопасность –> Очистить историю посещений. Выбрать “Удалить cookies и прочие данные сайта” и “Очистить кэш” и нажать “Очистить историю посещений”.

Подробнее - Справка Opera: Расширенные настройки: История и Справка Opera: Дополнительные настройки: Cookies, либо Как очистить кэш в Опере.

0 - 299 - Экспорт в PDF

Источник:
docs.eltex-co.ru

[TAU] Работа VoIP шлюзов через NAT
Рекомендации общие для всех VOIP устройств (без исключения), расположенных за NAT (в серой сети)

Рекомендации общие для всех VOIP устройств (без исключения), расположенных за NAT (в серой сети):

  1. Настройка STUN сервера, для нахождения внешнего IP адреса и подстановки его в запросы.
    или
  2. Ручная установка публичного адреса (на tau8 это PBX->SIP->Общие настройки->Публичный IP-адрес), для подстановки его в запросы.
  3. Для "продавливания" NAT на шлюзах настраивается "Периодический опрос SIP-сервера" или keepalive.
    У некоторых сетевых экранов есть функция закрывать порт, если по нему долго нет активности. Чтобы этого не происходило, и настраиваются данные сообщения.
  4. На многих абонентских шлюзах должна иметься опция Force NAT, которая означает подстановку параметра rport в SIP заголовок VIA.

Получив данный параметр, SIP сервер не будет смотреть SIP и SDP заголовки, а будет ориентироваться исключительно на транспортный и сетевой уровни, т.е. на заголовки UDP/TCP/IP/.



Рекомендации общие для всех VOIP устройств (без исключения), расположенных за NAT (в белой сети):

  1. Настройка NAT Comedia - это опция должна поддерживаться именно VOIP серверами (не абонентскими шлюзами).
    Она позволяет проключать голосовой тракт по реальному IP адресу источника пакетов RTP, взятого из IP заголовка, а также порту, взятому из UDP/TCP заголовка.
    В этом случае серый IP адрес, принятый в SDP будет игнорироваться SIP сервером.
  2. Настройка NAT keep-alive(qualify) - контроль доступности встречной стороны, аналогичное "продавливание" NAT только со стороны SIP сервера.

Рекомендацией по настройке сетевых экранов (NAT) будет являтся зеркальный проброс UDP/TCP портов для сигнализации (SIP), а также UDP портов для RTP.

Под зеркальным пробросом понимается - например, если NAT принял запрос от 192.168.32.10:5060, то и в белую сеть он должен отправить его с того же порта, т.е 92.77.32.52:5060.

И аналогично в обратном направлении.

Источник:
docs.eltex-co.ru

Рассчитать стоимость доставки TAU-8.IP | 8 портов FXS VoIP шлюз
Данный сервис поможет Вам узнать ориентировочную стоимость доставки Вашего товара
Выберите маршрут
Страна назначения
Населенный пункт
Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
Оставаясь на сайте, Вы соглашаетесь с политикой их применения. Подробнее
Подробнее
Я согласен
Ваш браузер сильно устарел.
Обновите его до последней версии или используйте другой более современный.
Пожалуйста, завершите проверку безопасности!
0
Ваш заказ
Наименование Цена Количество Итого
Сумма заказа:
0 руб
