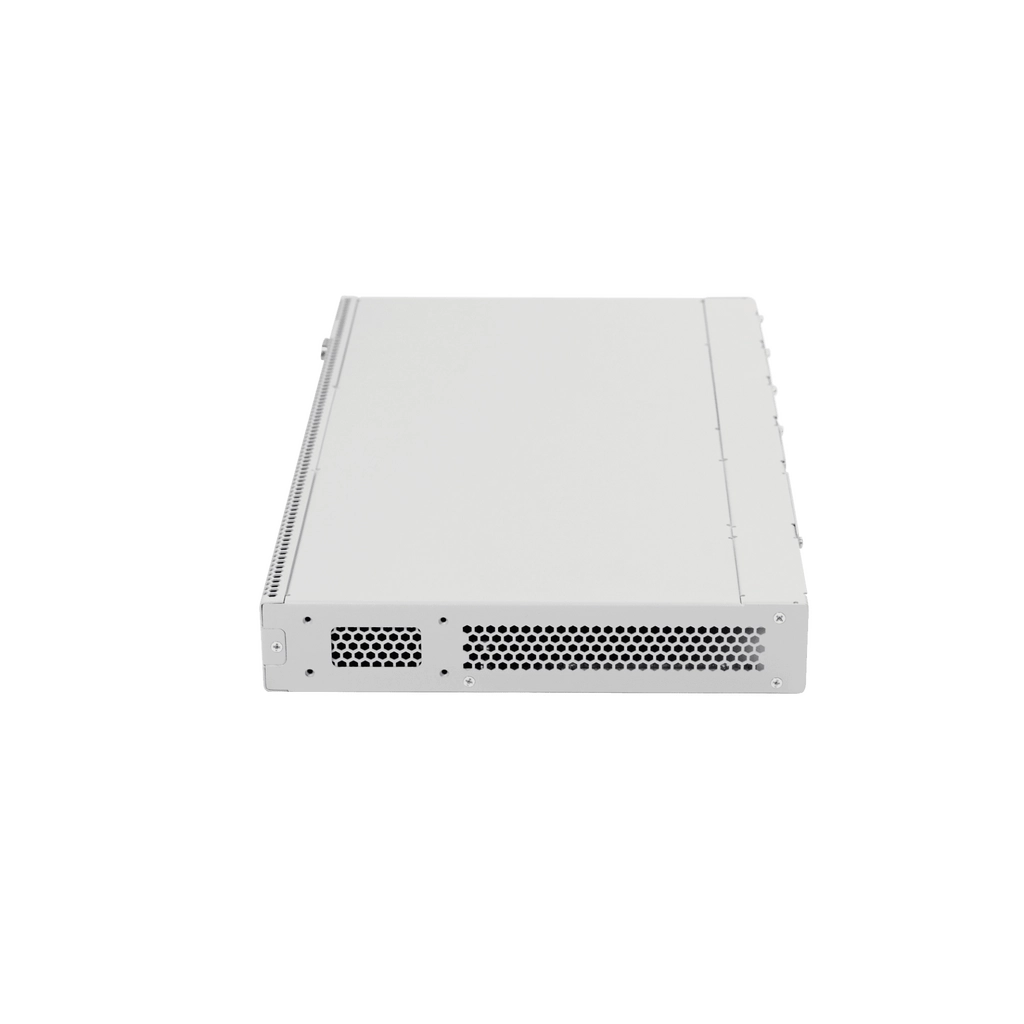

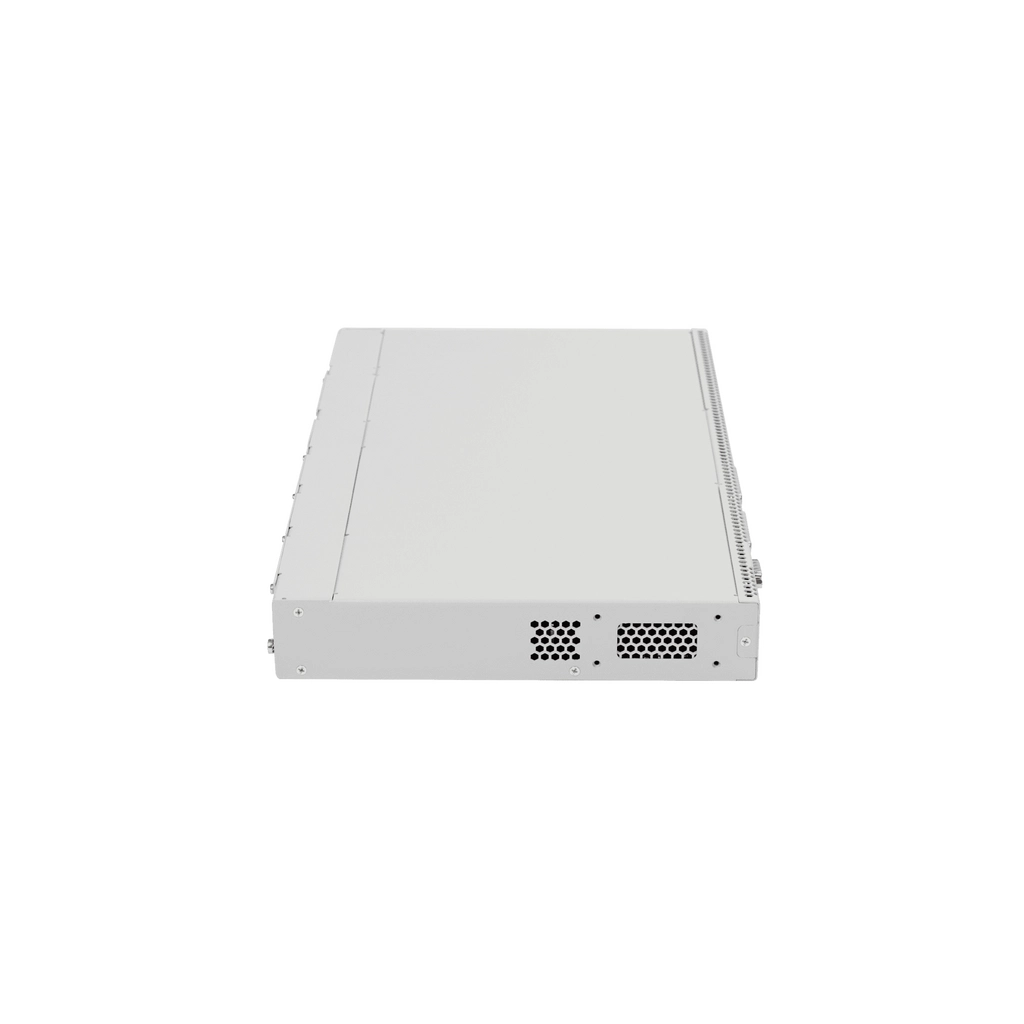

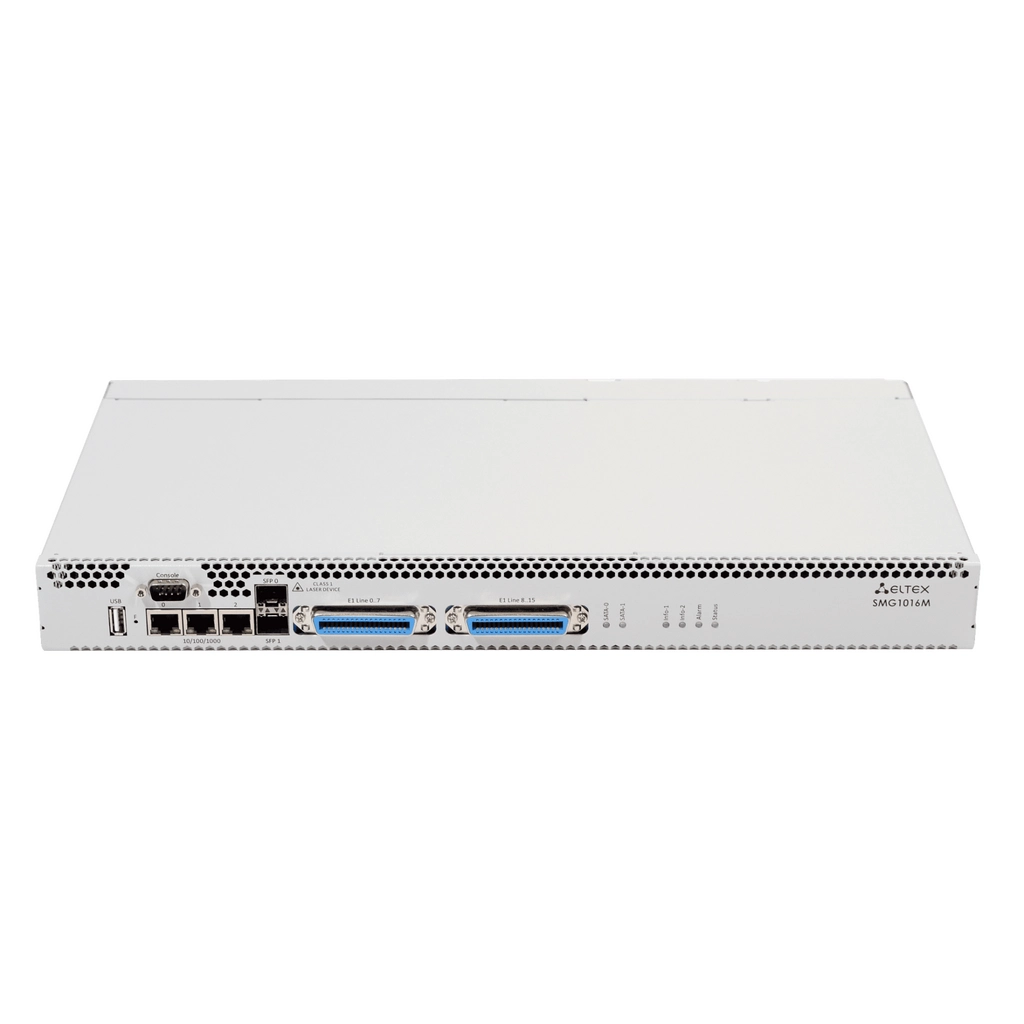

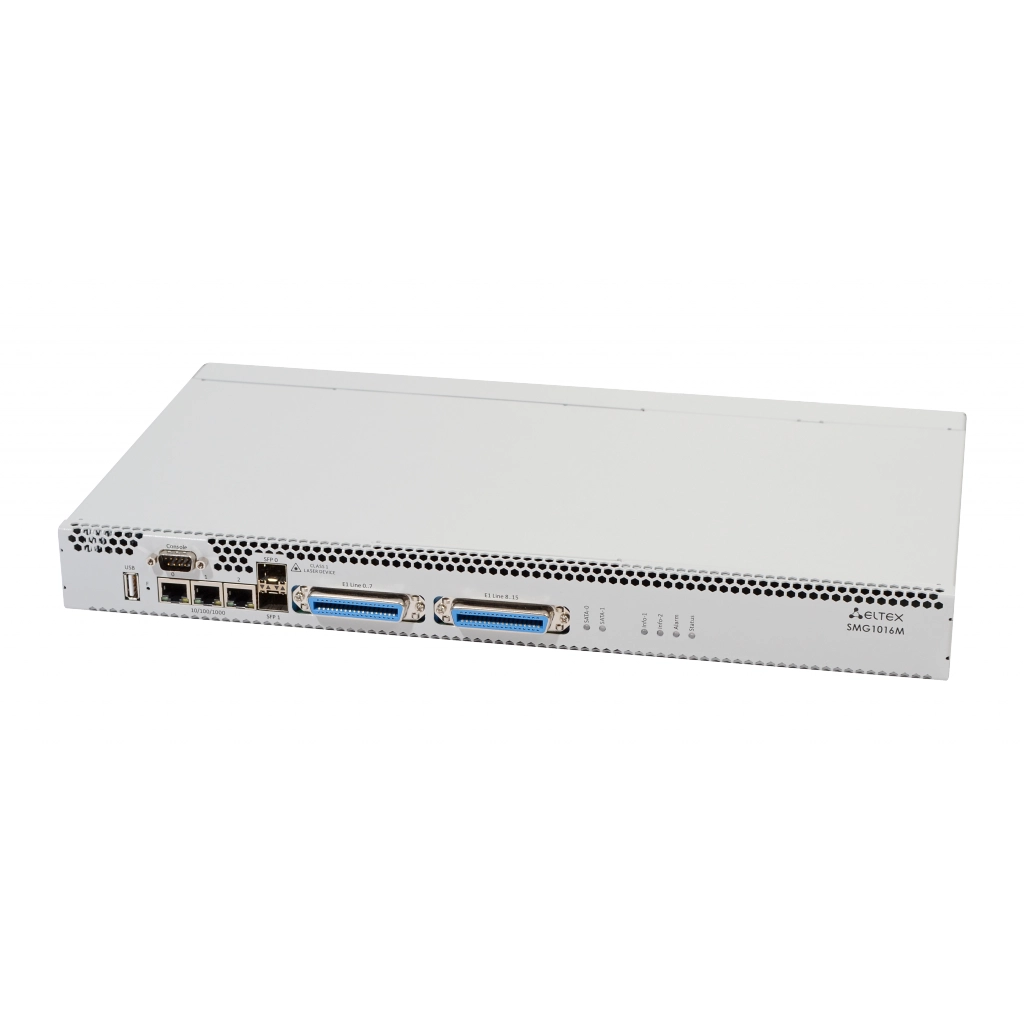

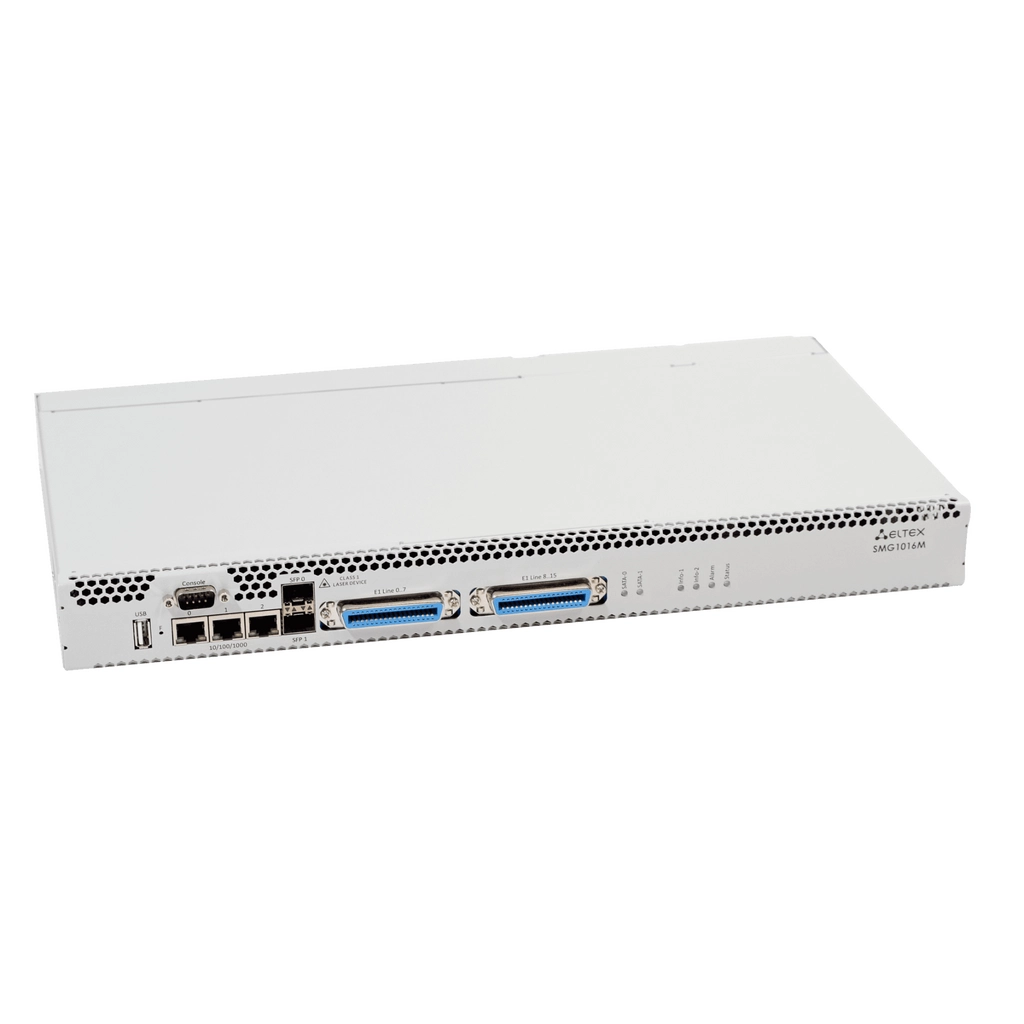

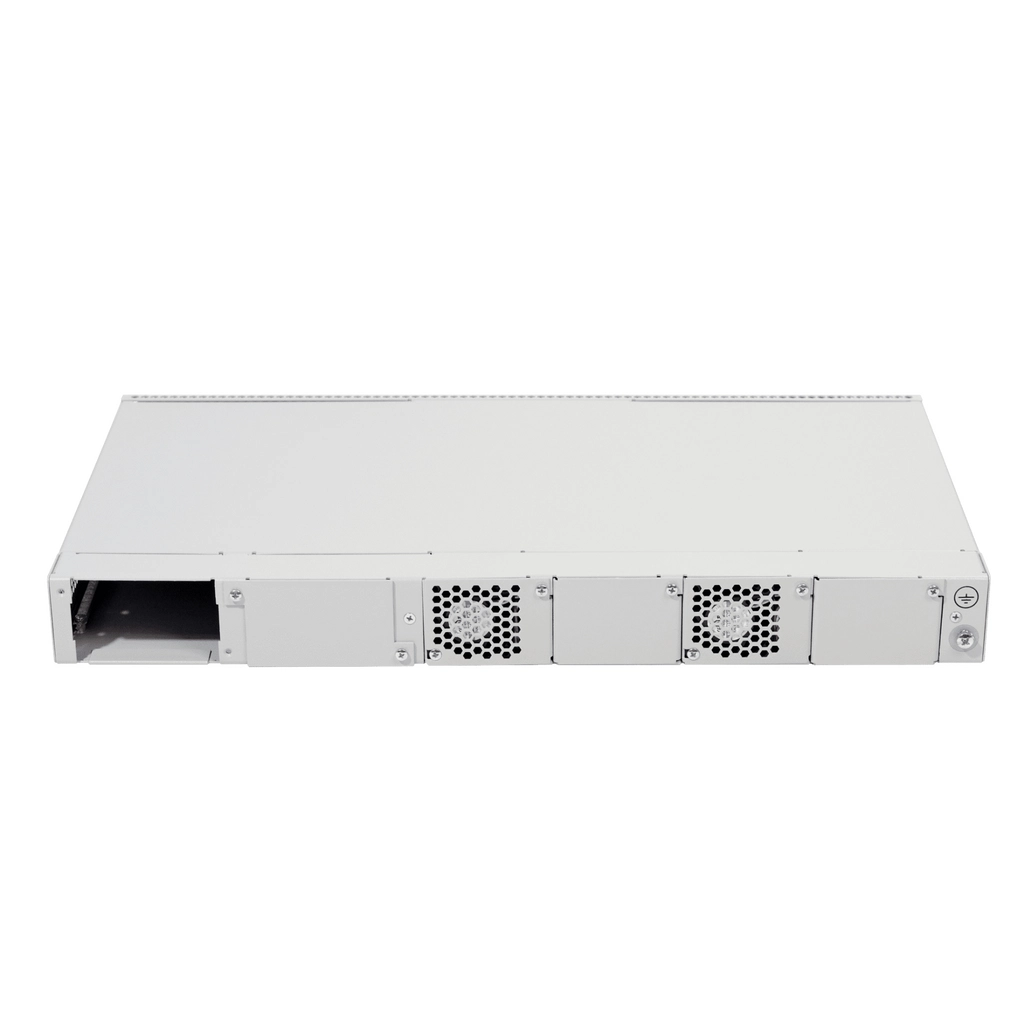

Шасси цифрового шлюза SMG-1016M-V52AN: 4 слота для субмодулей C4Е1, 6 слотов для субмодулей SM-VP-M300, 2 слота для модулей питания PM160-220/12 и PM100-48/12

Дежурный сегодня

Репьюк Алексей

raf@eltexcm.ru

+7 (961) 221 34 23

Доступен к заказу

Артикул:

1
год

2
года

3
года

5
лет

Без

8/5

24/7

Базовый
ремонт

Быстрая
подмена

Общие параметры SMG-1016M-V52AN Eltex

Тип	Станционное
Е1	16
SIP абонентов	2000
VoIP каналов	768
Поддержка СОРМ	нет
Тип корпуса	1U
Статус Минпромторг	Нет

Габариты и вес

Размер коробки ШхВхГ, мм	550 x 85 x 450
Вес брутто, кг	3.2

Управление вызовами

Взаимодействие со STUN-сервером на SIP-интерфейсе
Модификация номера до и после маршрутизации
Ограничение количества линий на абонента
Выгрузка - загрузка конфигурации одним файлом
Ограничение количества входящих и исходящих линий на абонента

Голосовые стандарты

VAD (детектор активности речи)
CNG (генерация комфортного шума)
AEC (эхо компенсация, рекомендация G.168)

Голосовые кодеки

G.711 (a-law, µ-law), G.729 (A/B), G.723.1, G.726 (32 Кбит/c)

Поддержка факсов

T.38 Real-Time Fax, G.711 (a-law, µ-law) pass-through

Качество обслуживания (QoS)

Назначение Diffserv и приоритетов 802.1р для SIP и RTP
Динамический и статический джиттер-буфер
Ограничение скорости исх./вх. трафика

DTMF

Передача методами INBAND, RFC 2833, SIP INFO, SIP NOTIFY

Биллинг

Запись биллинговой информации в CDR-файл, параллельная запись CDR-файла на локальный HDD-диск и удаленный FTP-сервер

Гибкость

Создание нескольких сетевых интерфейсов для телефонии (SIP, RTP) с разными IP-адресами
Контроль активности разговорного соединению (по наличию RTP или RTCP)

TDM протоколы

V5.2 AN

Протоколы VoIP

Управление и мониторинг

Мониторинг каналов потоков Е1 и VoIP в web-интерфейсе
Аварийное логирование с возможностью сохранения логов на syslog-сервере
Хранение трассировок на SSD-накопителе
Информирование об авариях по SNMP

Емкость и производительность

До 768 каналов VoIP
До 16 потоков E1 (CENTRONICS-36)
Максимальная интенсивность нагрузки - 14 cps

Интерфейсы

2 порта 1000BASE-X (2 слота для SFP-модулей)
3 порта 10/100/1000BASE-T (RJ-45)
E1 (2 разъема CENTRONICS-36)
2 порта SATA (для установки модулей памяти SSD)

Безопасность

Черный и белый списки IP-адресов для регистрации
Вывод в syslog всех попыток доступа к устройству
Автоматическая блокировка по IP-адресу после неуспешных попыток регистрации и/или доступа по протоколам http/https/telnet/ssh
Список разрешенных IP-адресов для доступа к управлению устройством
Разграничение прав доступа admin / user
Контроль IP-адреса источника встречного RTP-потока

Расширенный функционал SIP

Регистрация и аутентификация до 2000 SIP-абонентов
Взаимодействие SIP

Физические параметры и параметры окружающей среды

Рабочий диапазон температур - От 0 до +40°С
Относительная влажность - До 80%
Уровень шума - От 44 до 60 дБ
Напряжение питания:
- Сеть постоянного тока: -48В+30%-20%
- Сеть переменного тока: 220В+-20%, 50 Гц
Варианты питания:
- один источник питания постоянного или переменного тока
- два источника питания постоянного или переменного тока, с возможностью горячей замены
Источники питания
- Сеть постоянного тока, источник питания - PM100-48/12 100Вт
- Сеть переменного тока, источник питания - PM160-220/12 160Вт
Потребляемая мощность - Не более 50 Вт
Размеры (Ш х В х Г) -430 х 45 х 260 мм
Конструктив - 19" конструктив, типоразмер 1U
Вес нетто - 3,2 кг

Текущая версия ПО 1.0.0

Ключевые преимущества

Равномерное распределение нагрузки
Высокое качество обработки голоса
Надёжность операторского класса
Масштабируемая платформа 1U
До 768 VoIP-каналов
До 16 потоков Е1

Документация

Руководство по эксплуатации. Версия 1.0.2

smg_manual_1.0.2_v52an.pdf / 8 Mb

Описание

Datasheet

smg_1016m_v5.2an_datasheet_1.0.2.pdf / 2 Mb

Сертификаты

Сертификат связи ОС-4-М-0171 (Междугородная телефонная станция ECSS-10)

os-4-m-0171-mts-ecss-10.pdf / 2 Mb

Сертификат об утверждении типа средств измерений (СИДС ECSS-10)

sertifikat-ob-utverzhdenii-tipa-sredstv-izmerenij-ecss-10-no-61010-15.pdf / 469 Kb

Сертификат о совместимости ECSS-10 с IP-телефонами Yealink

eltex-ecss-10_yealink-2023.pdf / 2 Mb

Описание типа средств измерений ECSS-10

opisanie-tipa-sids-ecss-10.pdf / 557 Kb

Свидетельство о государственной регистрации программы для ЭВМ (ФИПС)

svidetelstvo-fips-ecss-10.pdf / 485 Kb

Сертификат транспортной безопасности ОС-ФГБУ НИИР-0099 (УПАТС ECSS-10)

sertifikat-os-fgbu-niir-0099.pdf / 3 Mb

Сертификат связи ОС-2-М-0168 (Международный центр коммутации ECSS-10)

os-2-m-0168_mck-ecss-10.pdf / 2 Mb

Сертификат связи ОС-4-МС-0025 (Местная АТС ECSS-10)

os-4-ms-0025-mestnaya-ats-ecss-10.pdf / 8 Mb

Сертификат связи ОС-4-КСК-0110 (Комбинированная АТС ECSS-10)

os-4-ksk-0110-kombinirovannaya-ats-ecss-10.pdf / 5 Mb

Сертификат связи ОС-4-У-0834 (УПАТС ECSS-10)

os-4-u-0834-upats-ecss-10.pdf / 5 Mb

Сертификат соответствия ГОСТ Р 51317.6.5-2006

sertifikat-gost-r-51317.6.5-2006.pdf / 1 Mb

Декларация ТР ТС

declaration-eac-cifrovye-shlyuzy-ip-ats-serii-smg.pdf / 773 Kb

Декларация связи Д-СППД-9099

deklaraciya-smg-1016m.pdf / 4 Mb

Предыдущие версии

Приказ Минпромторга России от 18.02.2025 №698 о присвоении и подтверждении ТКО статуса ТОРП (УПАТС ECSS-10)

2025_02_18_prikaz-minpromtorg-698.pdf / 343 Kb

Сертификат об утверждении типа средств измерений (СИДС ECSS-10)

sertifikat-ob-utverzhdenii-tipa-sredstv-izmerenij-ecss-10-no-61010-15-—-kopiya.pdf / 470 Kb

Приказ Минпромторга России от 25.04.2024 №1849 о присвоении и подтверждении ТКО статуса ТОРП (УПАТС ECSS-10)

2024_04_25_prikaz-minpromtorg-1849.pdf / 337 Kb

Сертификат связи ОС-2-М-0167 (Междугородная телефонная станция ECSS-10)

os-2-m-0167_mts-ecss-10.pdf / 2 Mb

Приказ Минпромторга России от 08.08.2024 №3578 о присвоении и подтверждении ТКО статуса ТОРП

2024_08_08-prikaz-minpromtorg-3578.pdf / 346 Kb

Декларация ТР ТС

declaration-eac-digital-gateways-ip-pbx-smg-series.pdf / 773 Kb

Декларация соответствия

deklaraciya_smg-1016m_2026.pdf / 839 Kb

Чертежи и 3D-модели

Чертежи фасадов SMG-1016M

smg-1016m-sbc-1000.zip / 862 Kb

Предыдущие версии

Чертежи фасадов SMG-1016M

smg-1016m-(sbc-1000).zip / 862 Kb

SMG-1016M-V52AN

SM-VP-M300

Субмодуль SM-VP-M300 с поддержкой до 128 каналов VoIP (G.711)

PM165-220/12

Модуль питания PM165-220/12, 220V AC, 165W

PM100-48/12

Модуль питания PM100-48/12, 48V DC, 100W

PM160-220/12

Модуль питания PM160-220/12, 220V AC, 160W

Разъем CENC

Документация

Паспорт

Комплект крепления в 19"стойку

Руководство по эксплуатации (по запросу поставляется на CD-диске)
