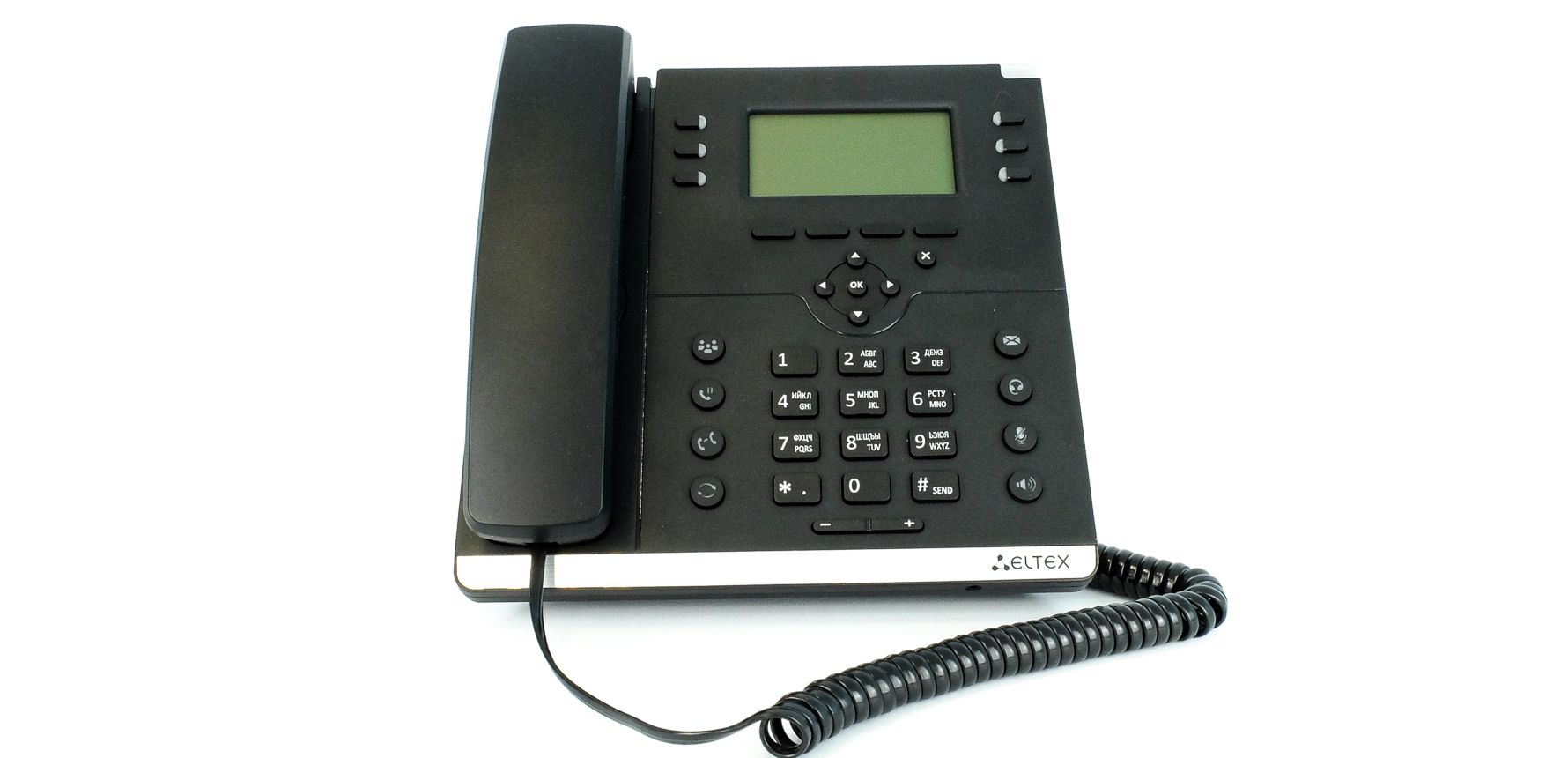

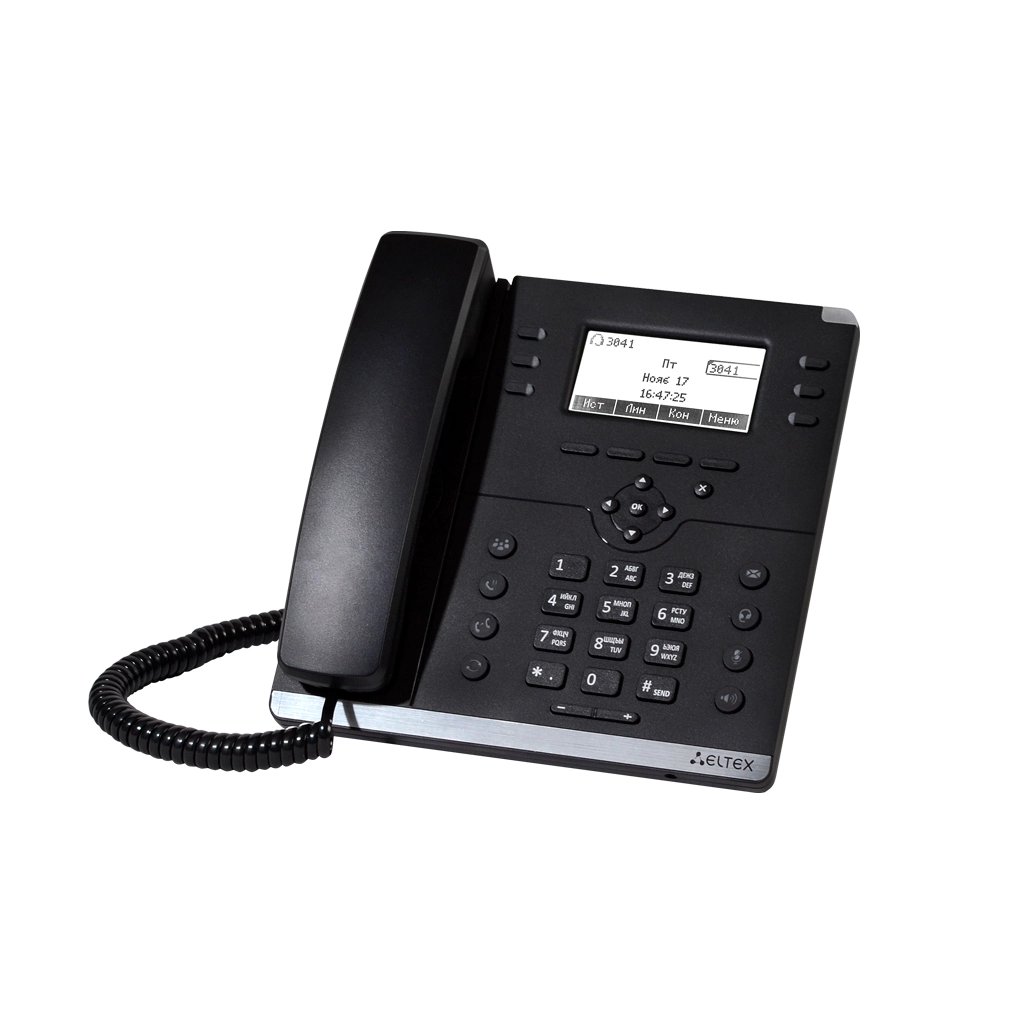

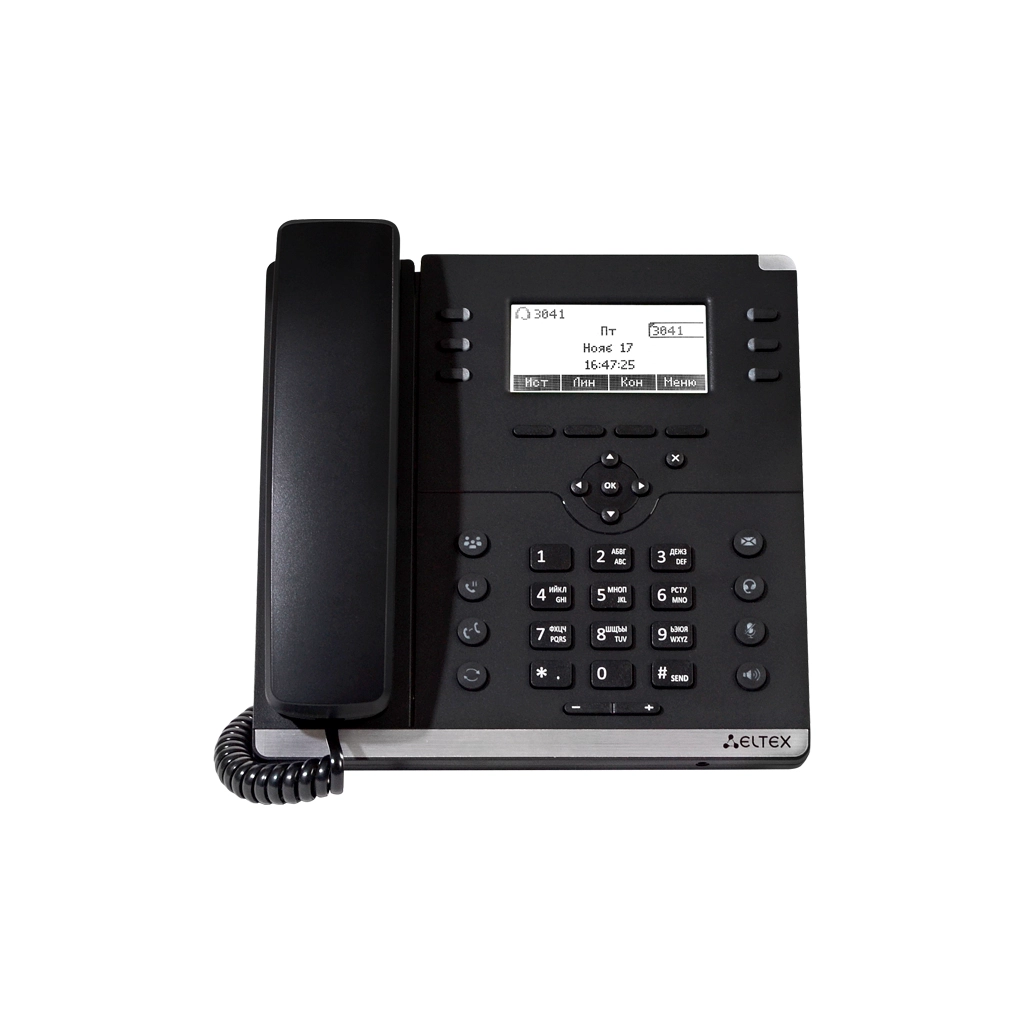

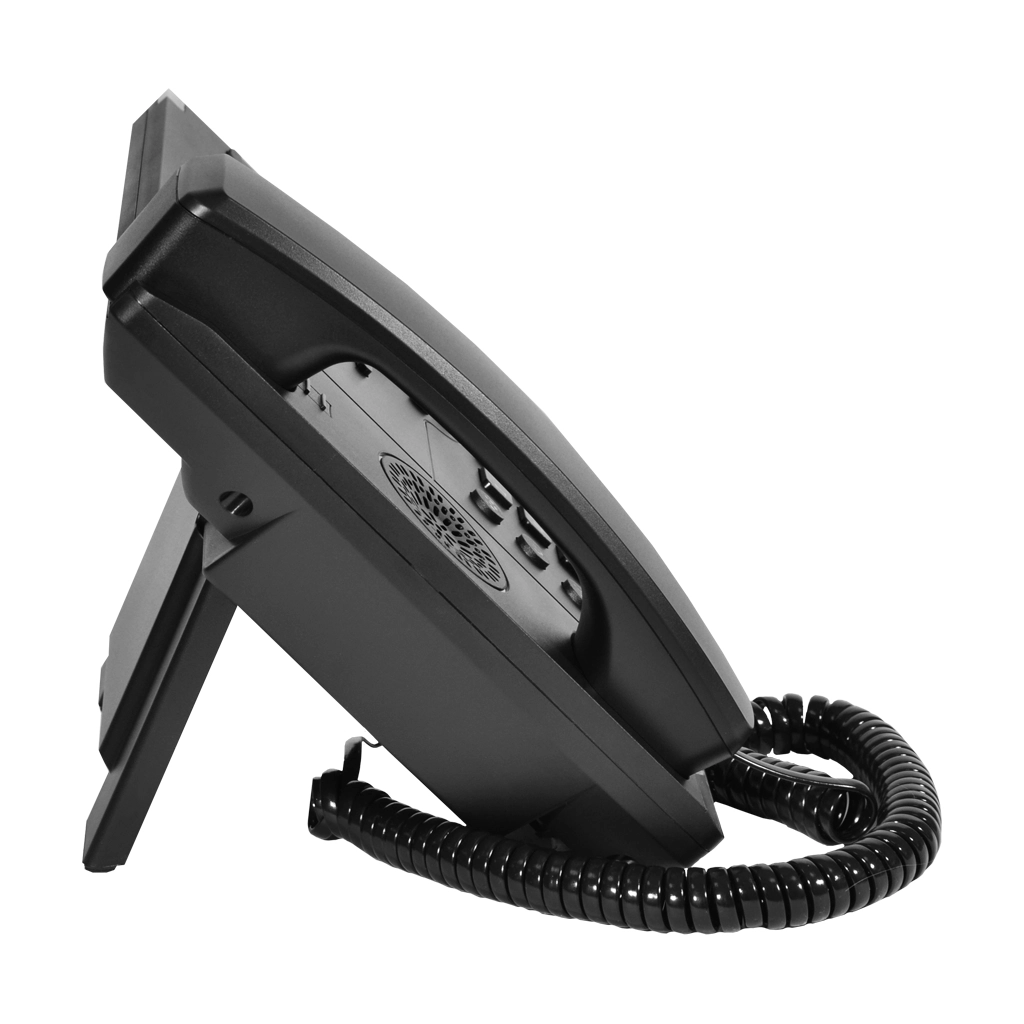

VP-15P IP-телефон Eltex

ТОРП

  • Питание по технологии PoE
  • Поддержка двух SIP аккаунтов
  • Автоконфигурирование (TR-069, DHCP)
  • Возможность подключения гарнитуры
  • Большой ЖК дисплей

Eltex
Артикул: VP-15P
Цена:
Гарантия: 12 мес.
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
Самойлов Иван
Возраст: 34 года
Офис: Новосибирск
Опыт работы с Eltex: 5 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
Самойлов Иван (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Возраст: 28 лет
Офис: Новосибирск
Опыт работы с Eltex: 5 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
  • Создание необходимой телекоммуникационной инфраструктуры на судебных участках мировых судей Республики Дагестан для подключения к ГАС «Правосудие»
Серажим Антон (Новосибирск)
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Скидка с первого заказа!
Мы дилер №1 Eltex
Снят
ТОРП
VP-12 IP-телефон
HD Voice 2 SIP ЖК дисплей Автоконфигурирование (TR-069, DHCP)
Снят
ТОРП
VP-12P IP-телефон
HD Voice, PoE 2 SIP ЖК дисплей Автоконфигурирование (TR-069, DHCP)
Гарнитура HP-12 для IP-телефона VP-12(P)
Гарнитура с разъемом 1хJack 3.5 мм, 1,5 м
ТОРП
VP-15 IP-телефон Eltex
Поддержка двух SIP аккаунтов Автоконфигурирование (TR-069, DHCP) Возможность подключения гарнитуры Большой ЖК дисплей
Гарнитура VT VT1000 RJ9(03)
Гарнитура с разъемом RJ9, 3 м
Гарнитура VT VT1000-D RJ9(03)
Гарнитура с разъемом RJ9, 3 м
Новинка
ТОРП
VP-20 IP-телефон Eltex
Поддержка шести SIP аккаунтов Автоконфигурирование (TR-069, DHCP) Большой ЖК дисплей Консоль расширения до 3-х штук
Новинка
ТОРП
VP-20P IP-телефон Eltex
Питание по технологии PoE Поддержка шести SIP аккаунтов Автоконфигурирование (TR-069, DHCP) Большой ЖК дисплей Консоль расширения до 3-х штук
Новинка
ТОРП
VP-EXT22 Консоль расширения
3 виртуальных страницы Цветной дисплей 1 разъем RJ-25 (6P6C)
Тип Абонентское
Тип корпуса Настольное исполнение
Экран Монохромный
Размер экрана 128x64 px
Количество клавиш быстрого набора 6
Индикатор занятости на клавишах Есть
В реестре Минпромторга (ТОРП) Да
Размер коробки ШхВхГ, мм 233 x 118 x 218
Вес брутто, кг 1.18

Отечественный IP-телефон

IP-телефон VP-15P - новая модель IP-телефона Eltex , в отличии от первой линейки IP-телефонов VP-12(P), данная модель является уже более модернизированной. Корпус телефона, производимый в России, сильно изменился и стал удобнее, подставка телефона позволяет ставить устройство в 2 вариантах положения, а подсветка клавиш и световой индикатор входящего вызова обеспечивают комфортную работу с устройством. IP-телефон поддерживает 2 SIP аккаунта с независимой настройкой. VP-15P поддерживает технологию PoE.

Телефону присвоен стаутс ТОРП, а также подтверждена совместимость со всеми IP-АТС, представленными на Российском рынке.

  • Поддержка двух SIP-аккаунтов
  • Автоконфигурирование (TR-069, DHCP)
  • Возможность подключения гарнитуры
  • Большой ЖК дисплей
  • Питание по технологии PoE

VP-15 — современный IP-телефон с интегрированным коммутатором, наличие которого позволяет подключить ПК и IP-телефон пользователя по одной физической линии.  Решение отлично подойдет для организаций с высокими требованиями к качеству передаваемой голосовой информации, надежности и удобству использования.

Удобное расположение клавиш, интуитивное меню и дружественный web-интерфейс управления с поддержкой мультиязычности обеспечивают простоту использования VP-15, VP-15P в корпоративных телефонных сетях.



Высокое качество звука
Для стабильной и непрерывной работы устройства используются чипы Realtek, позволяющие добиться высоких показателей скорости обработки данных. Поддержка всех основных аудиокодеков, применяемых в VoIP-сетях (G.711, G.723, G.726, G.729), а также функций эхокомпенсации, детектора тишины, генератора комфортного шума, приема и генерации сигналов DTMF и механизмов приоритизации трафика (QoS) обеспечивают высокое качество голосовой информации.

Резервирование
При отсутствии связи с основным Softswitch, производится автоматическое переключение на резервный SIP-сервер с контролем работоспособности основного сервера.

Система управления Eltex.ACS (TR-069)
Система автоконфигурирования Eltex.ACS, реализованная на базе протокола TR-069, предоставляет оператору удобный функционал по управлению версиями ПО и конфигурацией телефона. Eltex.ACS автоматически загружает в устройство индивидуальную конфигурацию в соответствии с учетными данными абонента. Функция интеллектуального обновления версий ПО последовательно работает с устройствами на сети, обновляя группы устройств в заданном порядке очереди. Система Eltex.ACS имеет NorthBound Interface (NBI) для стыковки с OSS комплексами.

Схема применения

Функции телефона

  • 2 SIP-аккаунта с независимой настройкой
  • Географическое резервирование SIP-сервера (поддержка до 4-х резервных SIP-серверов)
  • Гибкий план нумерации
  • Работа без SIP-сервера
  • Отображение номера и имени вызывающего абонента (CallerID)
  • Отключение микрофона (Mute)
  • Повторный набор номера (Redial)
  • Возможность устанавливать разные рингтоны для аккаунтов
  • Возможность загрузки собственных рингтонов
  • История вызовов (Call History)
  • Локальная телефонная книга на 200 номеров (Local Phonebook)
  • Телефонная книга LDAP (LDAP Remote Phonebook)
  • Поддержка режима громкой связи
  • Прием и отправка коротких текстовых сообщений (SIP MESSAGE)
  • Просмотр счетчиков голосовой почты
  • Индикация непрослушанных голосовых сообщений (MWI)
  • Удаленная телефонная книга (Remote Phonebook)
  • Отображение статуса наблюдаемого абонента (BLF)

Дополнительные виды обслуживания

  • Удержание вызова (Call Hold)
  • Перевод вызова (Call Transfer)
  • Уведомление о поступлении нового вызова (Call Waiting)
  • Переадресация по занятости (CFB)
  • Переадресация по неответу (CFNR)
  • Безусловная переадресация (CFU)
  • Режим «Не беспокоить» (DND)
  • Запрет выдачи Caller ID (CLIR)
  • Локальная трехсторонняя конференция (Local 3 Way-conference)
  • Поддержка удаленной конференции по RFC4579
  • Горячая/теплая линия (Hotline/Warmline)

Экран, индикаторы и клавиши

  • Монохромный дисплей с диагональю 3,2 дюйма (81 мм) и разрешением 128x64, с подсветкой
  • Два языка интерфейса на выбор (русский и английский)
  • Функциональные клавиши со светодиодным индикатором: сообщение, переключение на гарнитуру, отключение микрофона, громкая связь
  • Функциональные клавиши без индикатора: конференция, удержание вызова, передача вызова, повторный набор, совмещенные клавиши регулировки громкости
  • 6 программируемых клавиш


Протокол VoIP

  • SIP

Голосовые кодеки

  • G.711 a-law, µ-law
  • G.723.1
  • G.726
  • G.729

Голосовые стандарты

  • Детектор активности речи (VAD)
  • Эхокомпенсация, рекомендации G.165, G.168 (AEC)

Диагностика

  • Мониторинг состояния устройства через Web-интерфейс
  • Вывод отладочной информации в Syslog, Telnet

Управление и мониторинг

  • Web-интерфейс управления (русская и английская версия)
  • SSH
  • Telnet
  • Autoprovision – автоматическая настройка (TR-069, DHCP)

Сетевые протоколы и безопасность

  • Подключения к сети передачи данных (Статический, DHCP, PPPoE, No IP)
  • Синхронизация времени и даты по сети (по протоколу NTP)
  • Маркировка трафика QoS 802.1p, DSCP
  • Поддержка 802.1X
  • Поддержка NAT-traversal: STUN mode, Public IP
  • Поддержка LLDP, LLDP MED
  • Поддержка SIP over TLS
  • Поддержка SRTP
  • LDAP over TLS

Поддерживаемые спецификации

  • RFC 3261 SIP 2.0
  • RFC 3262 SIP PRACK
  • RFC 4566 Session Description Protocol (SDP)
  • RFC 3263 Locating SIP servers for DNS lookup SRV and A records
  • RFC 3264 SDP Offer/Answer Model
  • RFC 3311 SIP Update
  • RFC 3515 SIP REFER
  • RFC 3891 SIP Replaces Header
  • RFC 3892 SIP Referred-By Mechanism
  • RFC 4028 SIP Session Timer
  • RFC 2976 SIP INFO Method
  • RFC 2833 RTP Payload for DTMF Digits, Flash event
  • RFC 3108 Attributes ecan and silenceSupp in SDP
  • RFC 4579 SIP Call Control - Conferencing for User Agents
  • RFC 3361 DHCP Option 120
  • RFC 3550 RTP A Transport Protocol for Real-Time Applications
  • RFC 3611 RTP Control Protocol Extended Reports (RTCP XR)
  • RFC 3842 A Message Summary and Message Waiting Indication Event Package for the Session Initiation Protocol (SIP)
  • RFC 4235 An INVITE-Initiated Dialog Event Package for the Session Initiation Protocol (SIP)

Основные технические характеристики

  • Процессор Realtek 8972C
  • SDRAM 128 MБ
  • SPI Flash 16 MБ
  • OС Linux
  • Резервирование ПО

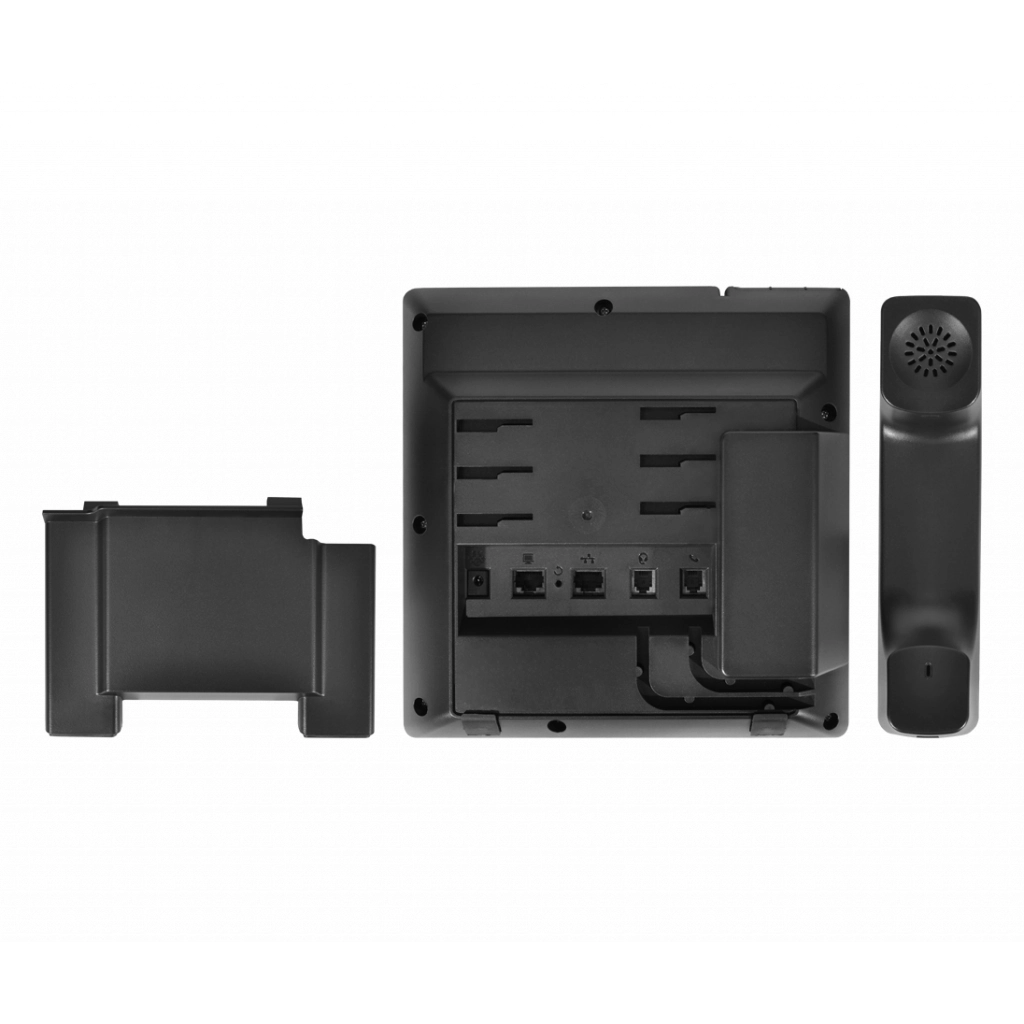

Физические характеристики

  • 2хRJ45 Ethernet-порта 10/100 Мбит/с
  • 1хRJ9 (4P4C) для подключения трубки
  • 1хRJ9 (4P4C) для подключения гарнитуры
  • Поддержка технологии PoE 802.3af
  • Потребляемая мощность в рабочем режиме: не более 4 Вт (максимальный потребляемый ток 0,8 А)
  • Адаптер питания: 5 В DC, 2A
  • Рабочий диапазон температур: +5°С до +40°С
  • Относительная влажность при температуре 25°C: до 80%
  • Настольное исполнение
  • Габариты: 205x210x86 мм
  • Масса: 0,83 кг



VP-15P
IP-телефон VP-15P: 2 SIP аккаунта, 2x100M, ЖК дисплей, PoE
Трубка
Трубка
Кабель для подключения трубки
Кабель для подключения трубки
Документация
Документация
Кабель для подключения к локальной сети (RJ-45/RJ-45)
Кабель для подключения к локальной сети (RJ-45/RJ-45)
[VoIP] VP12/VP15 Инструкция по снятию tcpdump
Скачайте утилиту tcpdump на Ваш ПК:

https://cloud.eltex-co.ru/index.php/s/zClSO6b0dDjIoBk

  • Запустите на ПК TFTP-сервер по инструкциям:
    • для windows
      https://adminway.ru/podnyatie-tftp-servera-na-windows
    • для linux
      https://pingvinus.ru/note/tftpd-server-client-ubuntu-linux
  • Распакуйте утилиту tcp-дампа в корневой каталог TFTP-сервера, дайте ей права на чтение/скачивание.
  • Подключитесь к консоли телефона через telnet или ssh.
  • Скачайте утилиту tcpdump с TFTP-сервера на телефон командами:
    cd /tmp
    tftp -gr tcpdump xxx.xxx.xxx.xxx, где xxx.xxx.xxx.xxx – адрес ПК с запущенным TFTP-сервером
    chmod 777 tcpdump
    после этого можно будет записывать дампы .pcap;
  • Запустите снятие дампа следующей командой:
    tcpdump -env -i br0 -w /tmp/file.pcap
  • Совершите вызов или сделайте необходимое действие для отлавливания проблемы.
  • Остановите снятие дампа комбинацией <Ctrl> + <C>
  • Затем можно передать файл дампа из папки tmp на TFTP-сервер:
    tftp -pl file.pcap xxx.xxx.xxx.xxx, где xxx.xxx.xxx.xxx – адрес ПК с запущенным tftp-сервером
    Либо можно скопировать дамп в конфигурацию:
    cp /var/tmp/file.pcap /etc/config/
    И затем выгрузить конфигурацию через WEB. Дамп в этом случае будет тоже выгружен в архиве "configuration.tar.gz".
  • Файлы в /tmp после перезагрузки исчезнут, либо можете удалить их вручную.

Источник:
docs.eltex-co.ru

[VoIP] VP12/VP15 Инструкция по снятию трассировок (syslog)
Для снятия трассировок с IP-телефонов VP используется протокол syslog. VP может отправлять логи на syslog-сервер, записывать их в локальный журнал или писать в оба направления одновременно.

Содержимое локального журнала можно просмотреть через WEB-браузер.

Также можно выводить логи в консоль (необходимо подключение через переходник COM-порта) или telnet-сессию.

Настройка syslog производится в меню Система (System) -> Журнал (Syslog).



Для отладки различных ситуаций можно использовать следующие логи:

  • Менеджер телефонии — отвечает за работу функций IP-телефонии.

Если проблемы с прохождением звонков или слышимостью, то рекомендуется включать "Уровень трассировки SIP" - 9,

а также все уровни (Ошибки, Предупреждения, Отладочная информация, Информационные сообщения).

  • Системный менеджер — отвечает за настройку устройства согласно файлу конфигурации.

Если проблемы с операционной системой и работой телефона, то рекомендуется включать эти логи.

  • Менеджер конфигурации — отвечает за работу с файлом конфигурации (чтение и запись в конфиг-файл из

различных источников) и сбор информации мониторинга устройства.

Если работа конфигурации не соответствует документации или проблемы с автоконфигурированием устройства, то рекомендуется включать эти логи.

  • Менеджер интерфейсов — отвечает за работу интерфейсов взаимодействия устройства с пользователем

Если проблемы с клавиатурой, дисплеем, спикерфоном, телефонной трубкой, то рекомендуется включать эти логи.

Важно: не рекомендуется включать все логи сразу, а запускать только те логи, которые необходимы для понимания проблемы!

На практике часто возникают случаи, что пишутся сразу все логи, в следствие чего важные детали проблемы могут быть не замечены из-за большого количества ненужной информации.



Способы снятия трассировок:

1. Если проблема легко воспроизводимая и повторяется всегда.

Для анализа таких ситуаций нет необходимости в использовании отдельных серверов syslog и специального ПО.

Достаточно подключиться к WEB-интерфейсу телефона, включить нужные логи (описаны выше) и выбрать режим работы Syslog->Локальный файл.

После чего нужно повторить действия, имитирующие проблему и открыть логи в браузере "Показать журнал".

Данные логи можно скопировать в .txt файл, после чего анализировать, фильтровать или передать службе ТП.



Также из простых способов записи лога существует консольный способ:

  • нужно подключиться к телефону по telnet;
  • в консольном приложении (SecureCRT или Putty) нужно настроить большой буфер строк или запись всей консольной сессии в текстовый файл;
  • затем в  разделе "Система->Журнал" и включить вывод нужного лога (описаны выше) в telnet сессию.

После чего нужно повторить действия, имитирующие проблему, скопировать в .txt файл, после чего анализировать, фильтровать или передать службе ТП.



2. Если проблема трудно воспроизводимая, плавающая или повторяется редко.

В этом случае логи с VP отправляются на удаленный сервер, доступный телефону по сети.

Логи включаются на постоянной основе до возникновения или повторения проблемной ситуации.

Syslog сервер отвечает за сбор и хранение всех логов. На базе windows обычно используется бесплатный сервер tftpd.exe, на базе linux - rsyslog, syslogd.

В интернете встречаются много инструкций и статей по настройке данных приложений.



На телефоне в этом случае нужно выбрать режим работы Syslog→Сервер и указать IP адреc/порт принимающего сервера.

После повторения проблемы, нужно зафиксировать время инцидента и передать все собранные логи с описанием службе ТП.



Важно: из-за дополнительной нагрузки на систему, после обнаружения и устранения проблем рекомендуется отключать все логи!



3. Если телефон не доступен по сети.

В этом случае логи можно собрать только локально, физически подключившись к телефону через специальный переходник СОМ порта.

Данный переходник заказывается через службу ТП или коммерческий отдел.

Процедура восстановления системы VP описана в основном мануале.

Источник:
docs.eltex-co.ru

[VoIP] VP12/VP15 Примеры настройки LDAP
На практике возникают проблемы с тем, что настройки LDAP сделаны, но ничего не работает. Далее будут представлены примеры успешной настройки LDAP на телефонах VP, которые работают в коммерческой эксплуатации.

Пример 1
LDAP Filter Number: (telephoneNumber=%)
LDAP Name Filter: |(sn=%)
LDAP Version: 3
LDAP Name Attrbutes: sn
LDAP Number Attrbutes: telephoneNumber
LDAP DisplayName: %sn %telephoneNumber

Пример 2
LDAP Filter Number: telephoneNumber=%
LDAP Name Filter: |(sn=%)(givenName=%)
LDAP Version: 3
LDAP Name Attrbutes: sn
LDAP Number Attrbutes: telephoneNumber
LDAP DisplayName:%givenName %sn

Пример 3
LDAP Filter Number: (telephoneNumber=%)
LDAP Name Filter: &(objectCategory=person)(objectClass=user)(telephoneNumber=*)(displayName=%)
LDAP Version: 3
LDAP Name Attrbutes: displayName
LDAP Number Attrbutes: telephoneNumber
LDAP DisplayName: %displayName

Пример 4
LDAP Filter Number: |(telephoneNumber=%)(mobile=%)(ipPhone=%)
LDAP Name Filter: |(cn=%)(sn=%)(telephoneNumber=%)(mobile=%)(ipPhone=%)
LDAP Version: 3
LDAP Name Attrbutes: cn sn title company description
LDAP Number Attrbutes: telephoneNumber mobile ipPhone
LDAP DisplayName: %cn %company %department %title

Источник:
docs.eltex-co.ru

[VoIP] VP-15 распиновка разъема гарнитуры 4P4C
Для подключения гарнитуры используется разъем 4P4C

Это точно такой же по конструкции разъем, как для телефонной трубки.
Назначение контактов разъема:
1 - MIC+
2 - SPEAKER
3 - SPEAKER
4 - MIC-

Рекомендуется использовать не дорогую, удобную, надежную комплектную гарнитуру от VP-15.

Источник:
docs.eltex-co.ru

Рассчитать стоимость доставки VP-15P IP-телефон Eltex
Данный сервис поможет Вам узнать ориентировочную стоимость доставки Вашего товара
Выберите маршрут
Страна назначения
Населенный пункт
Ваш браузер сильно устарел.
Обновите его до последней версии или используйте другой более современный.
Пожалуйста, завершите проверку безопасности!
0
Ваш заказ
Наименование Цена Количество Итого
Сумма заказа:
0 руб
