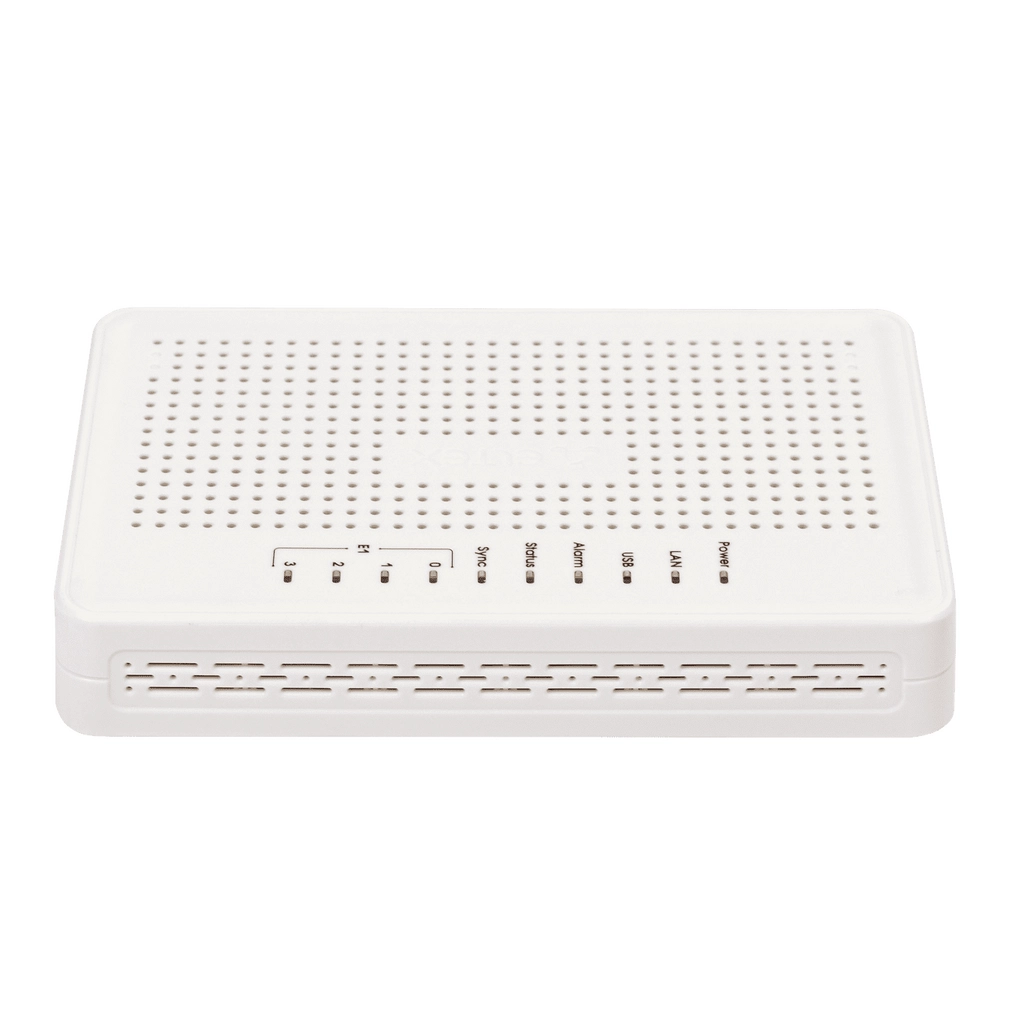

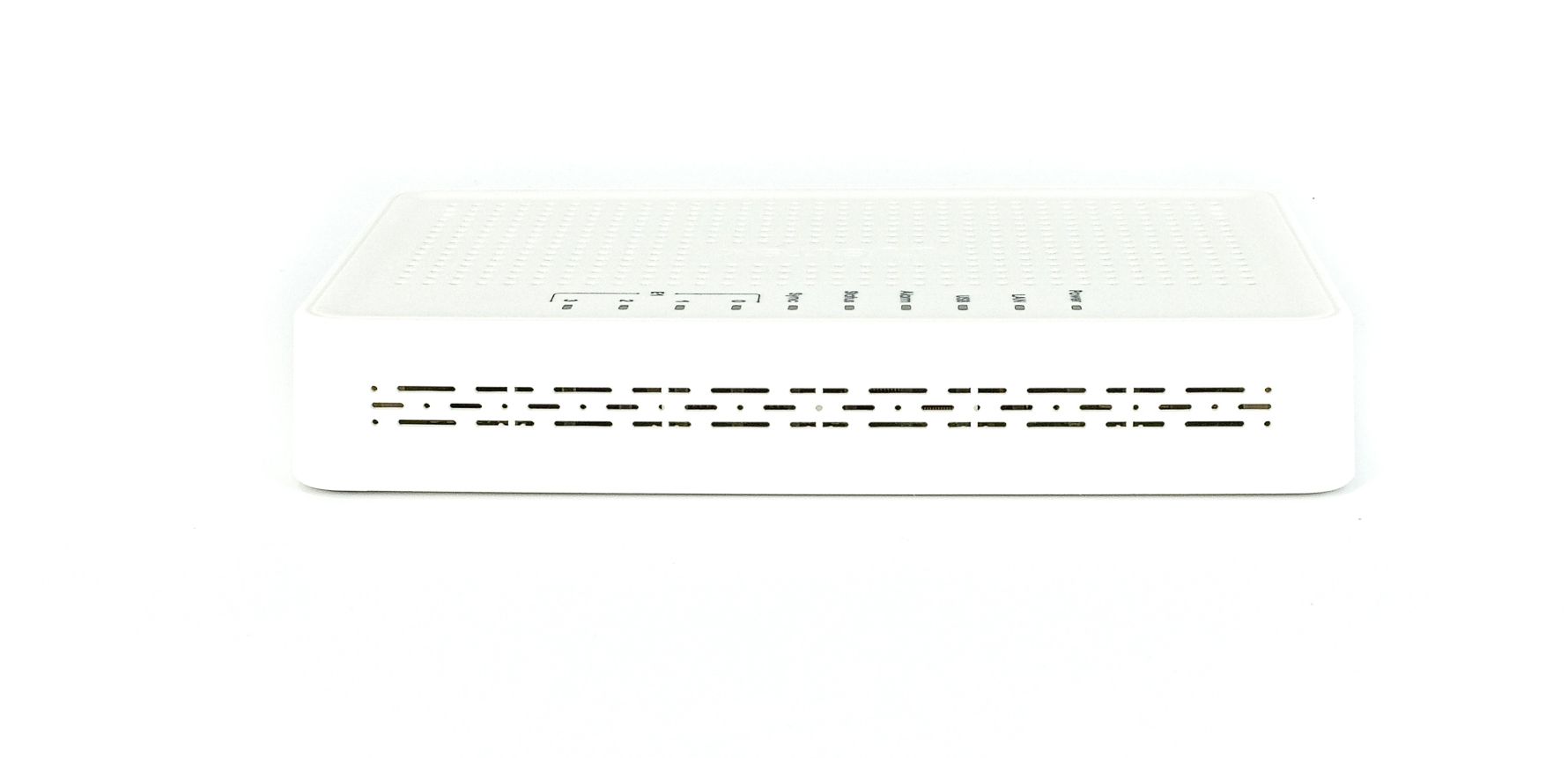

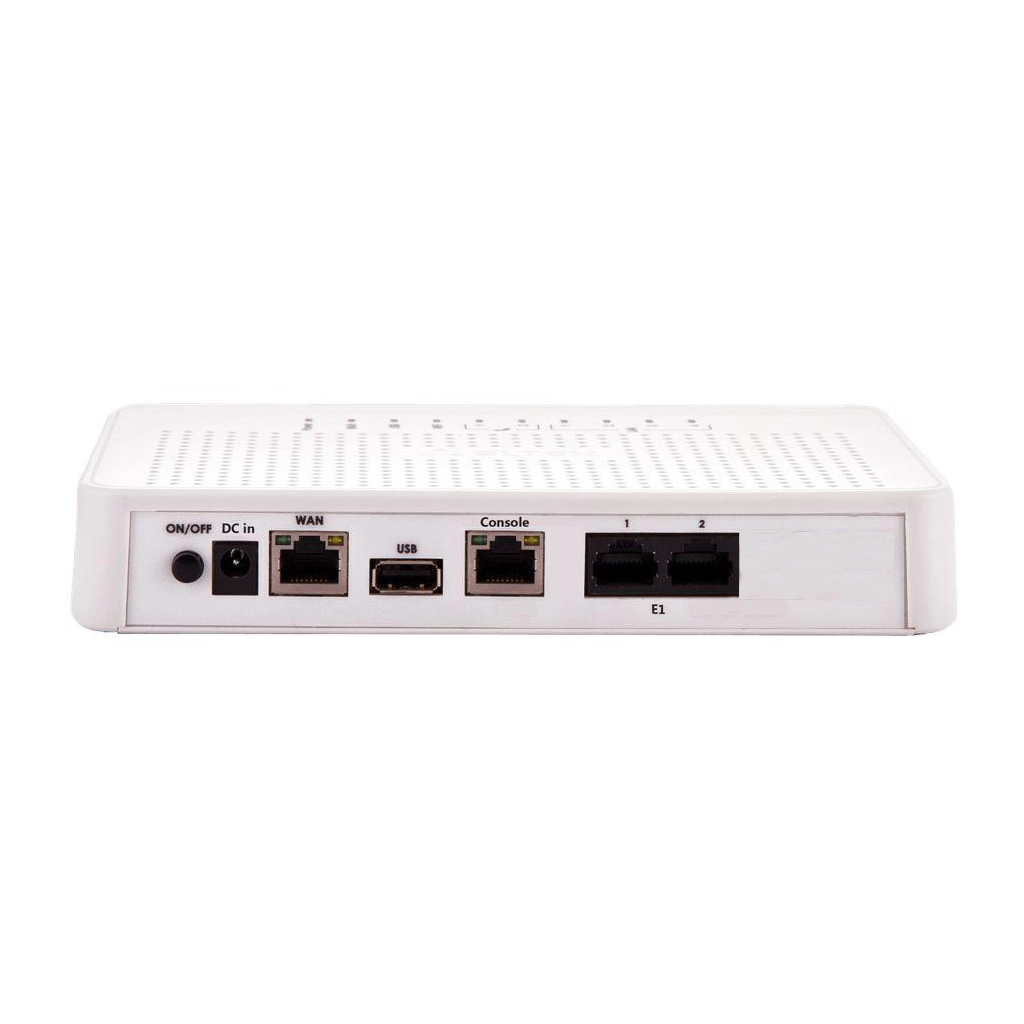

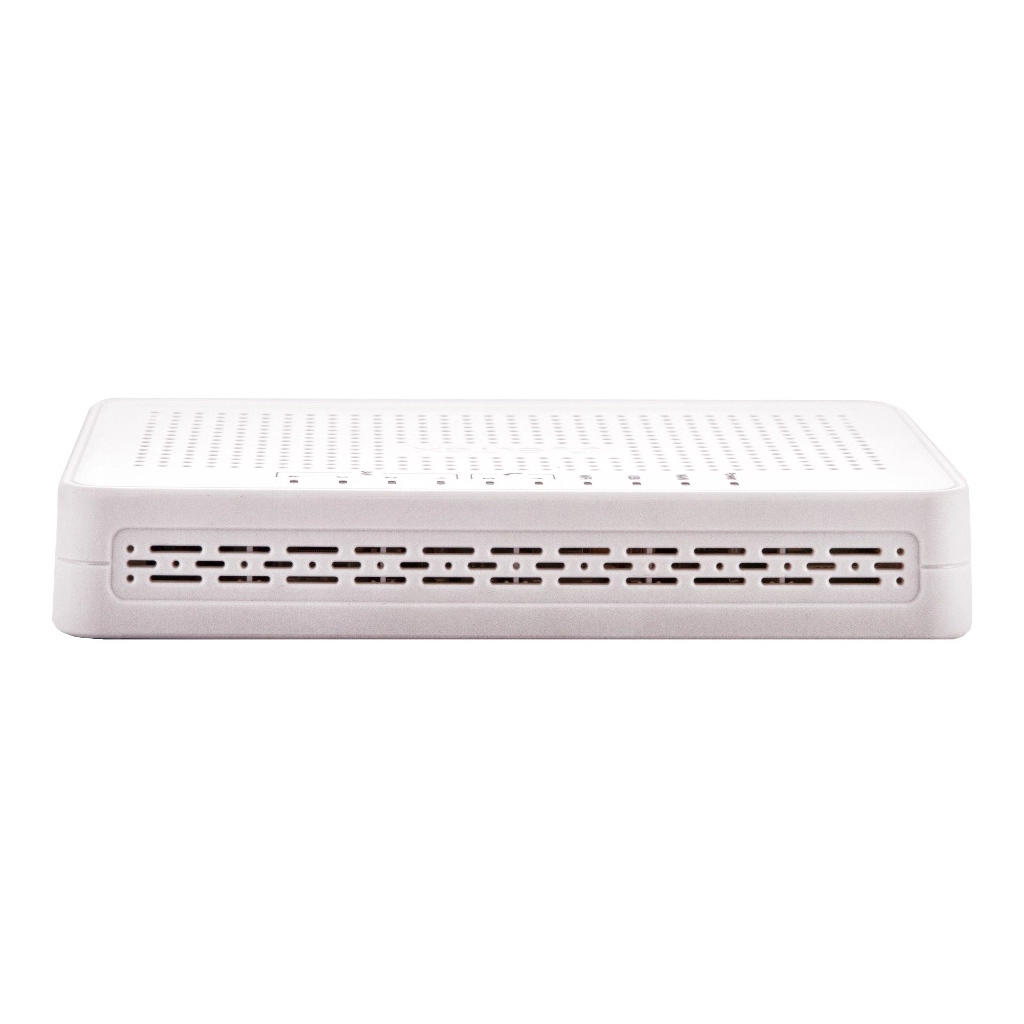

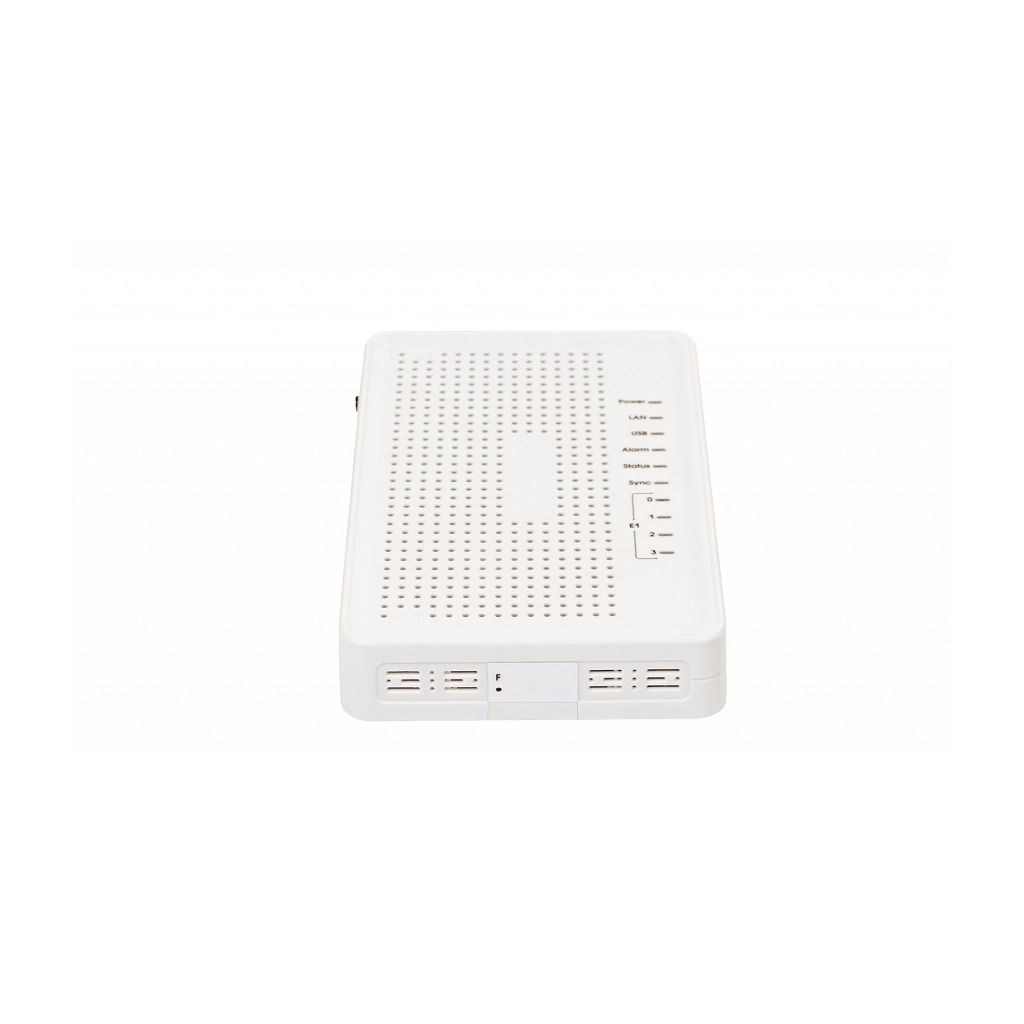

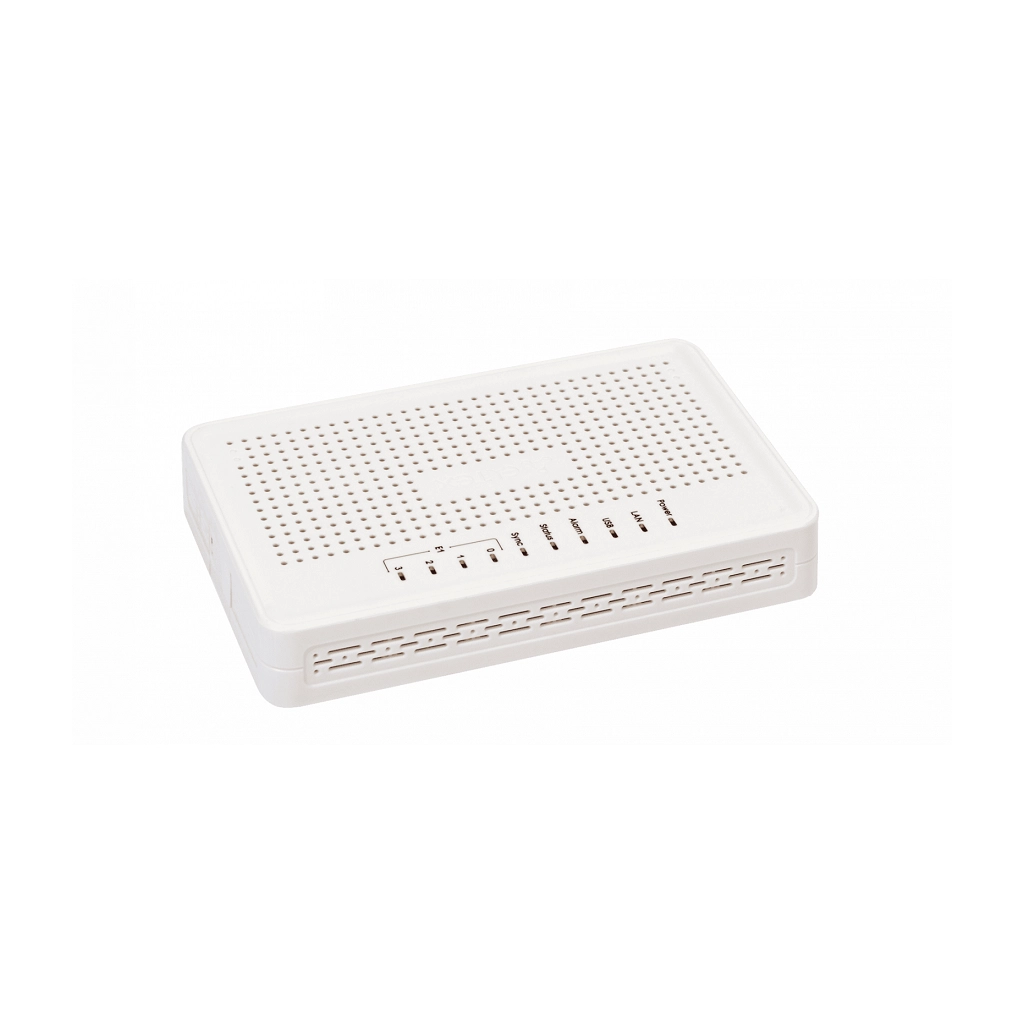

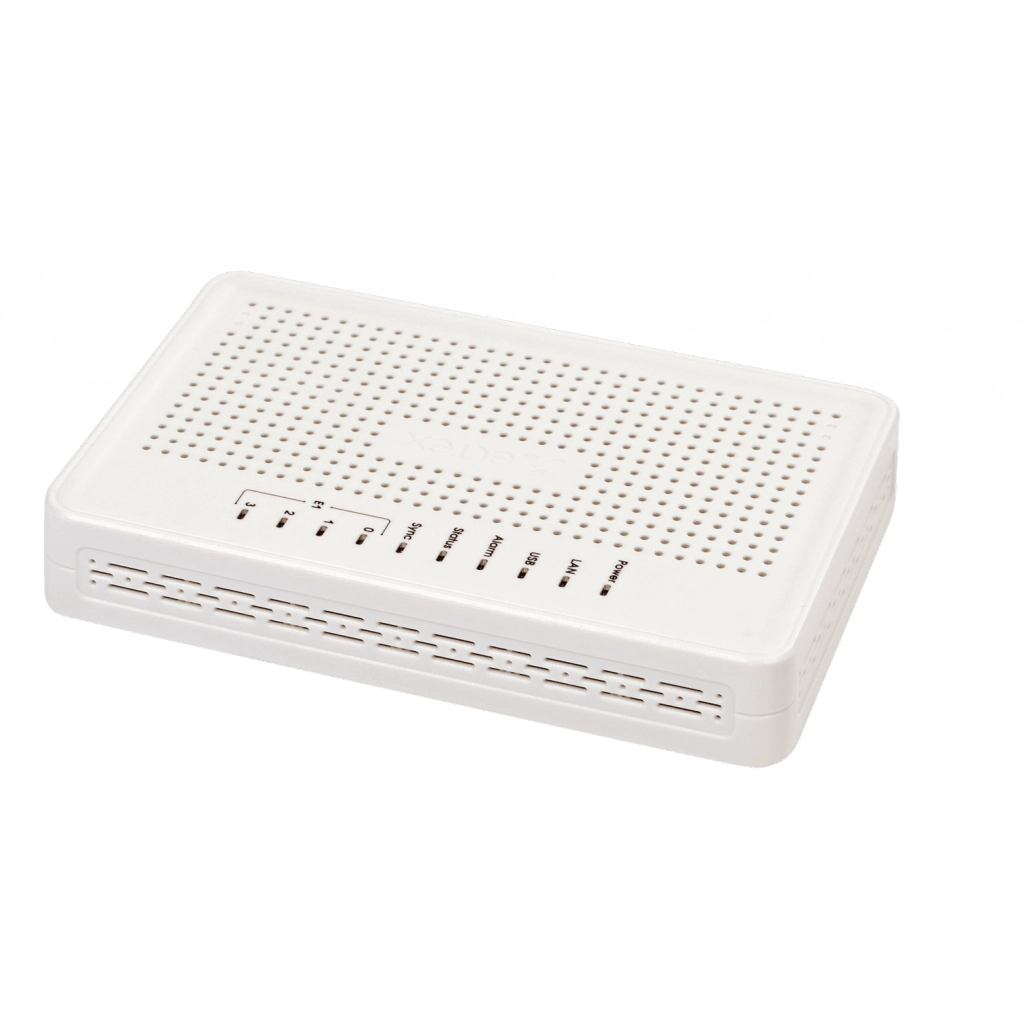

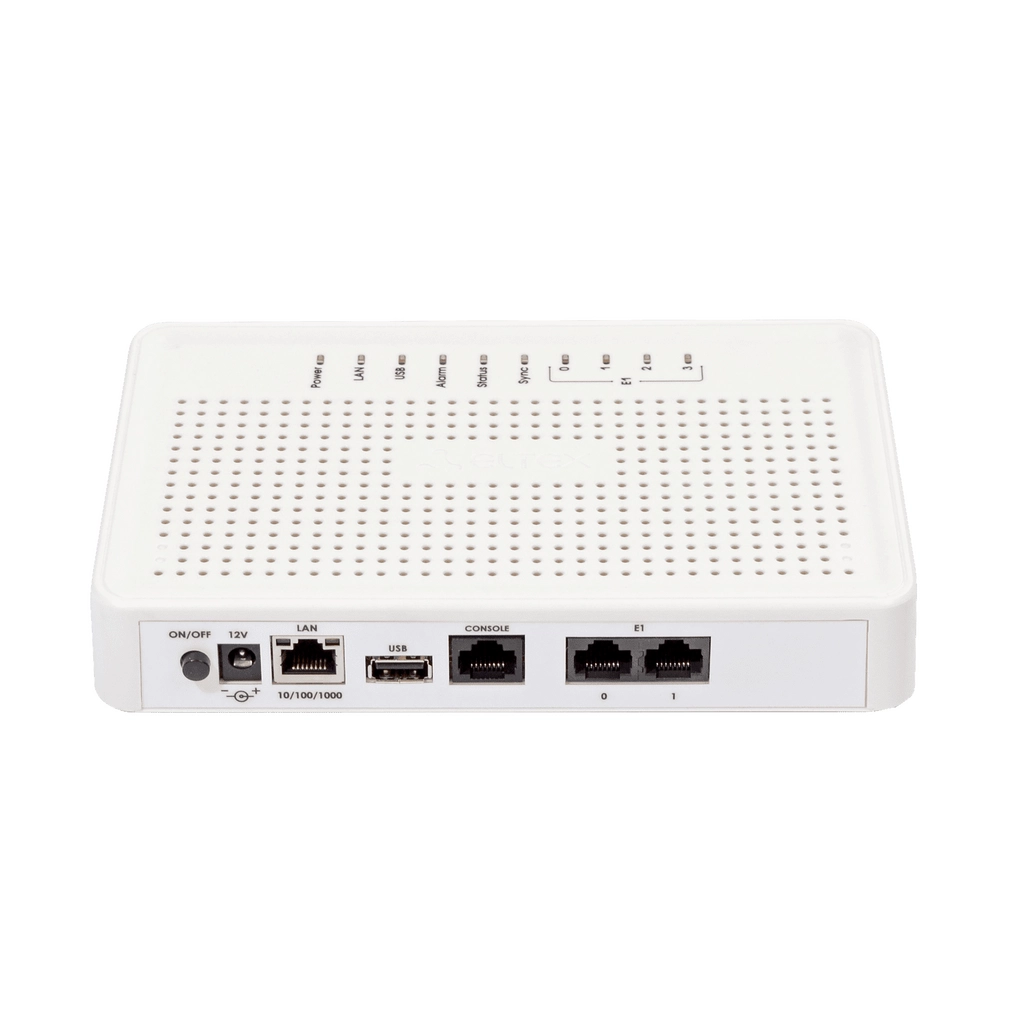

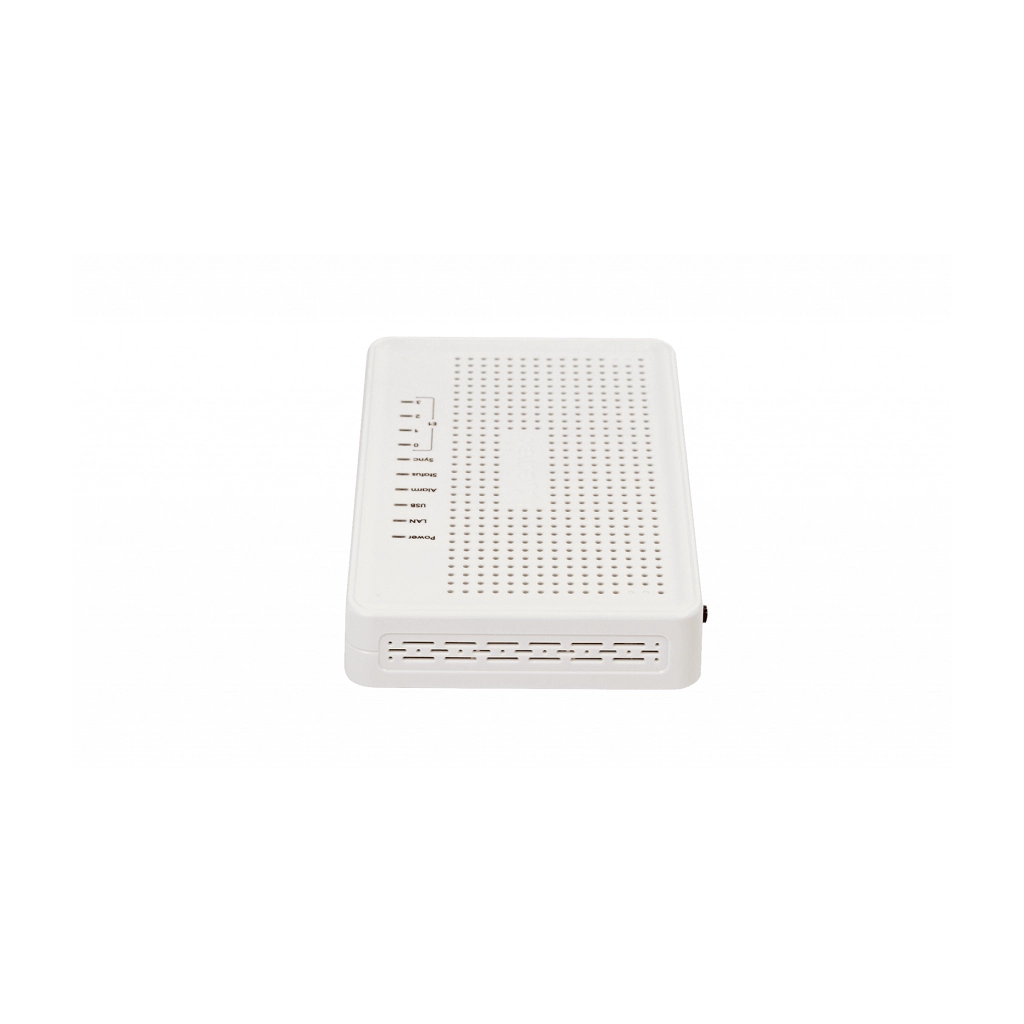

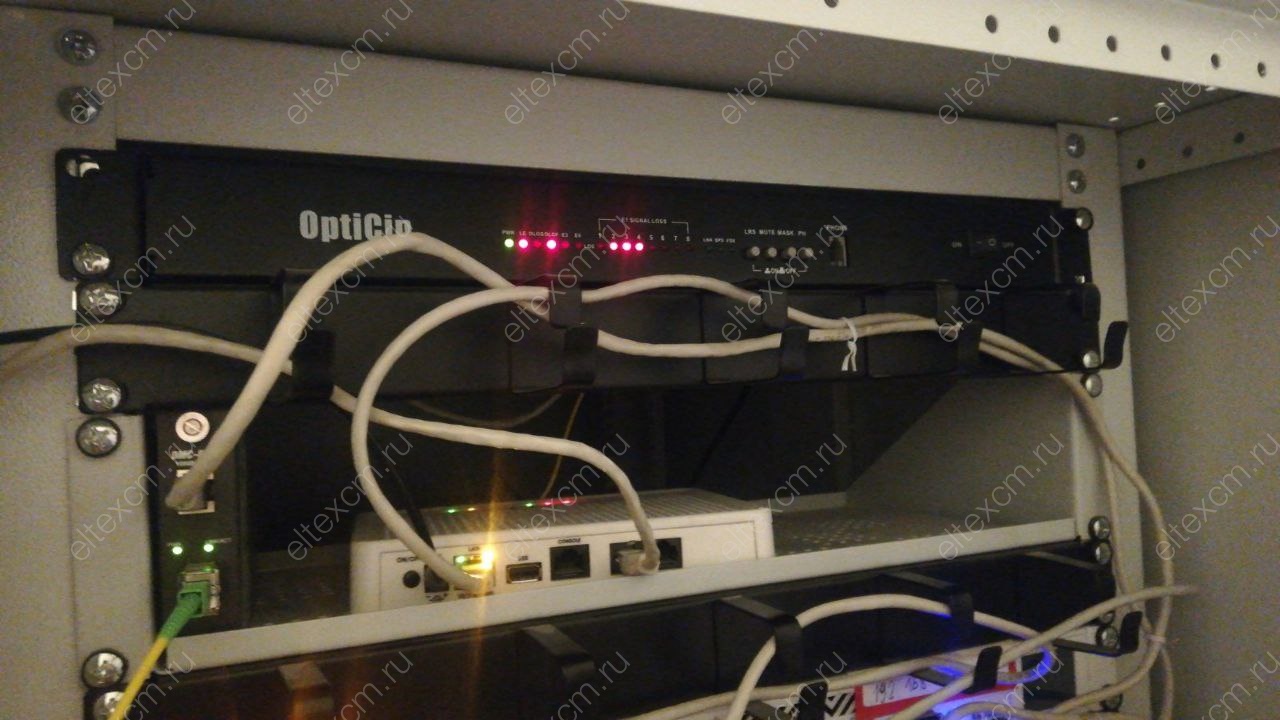

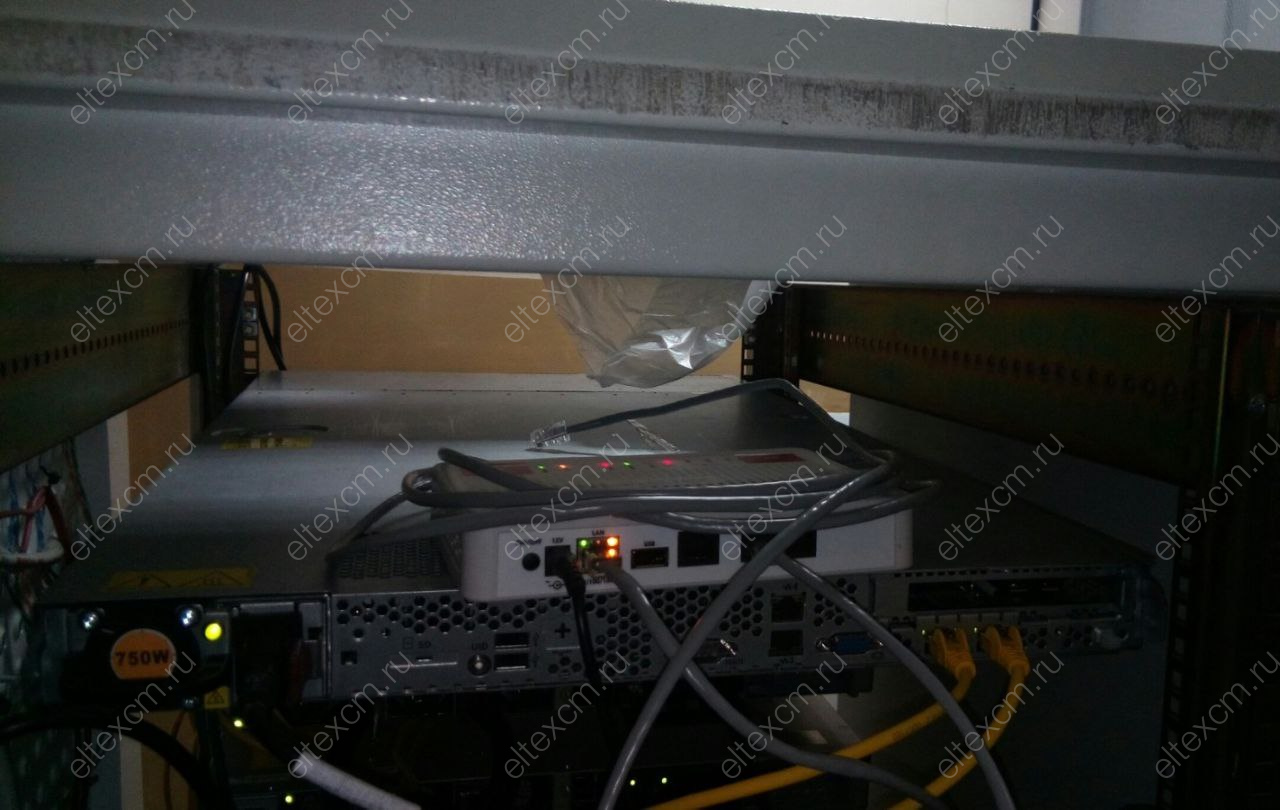

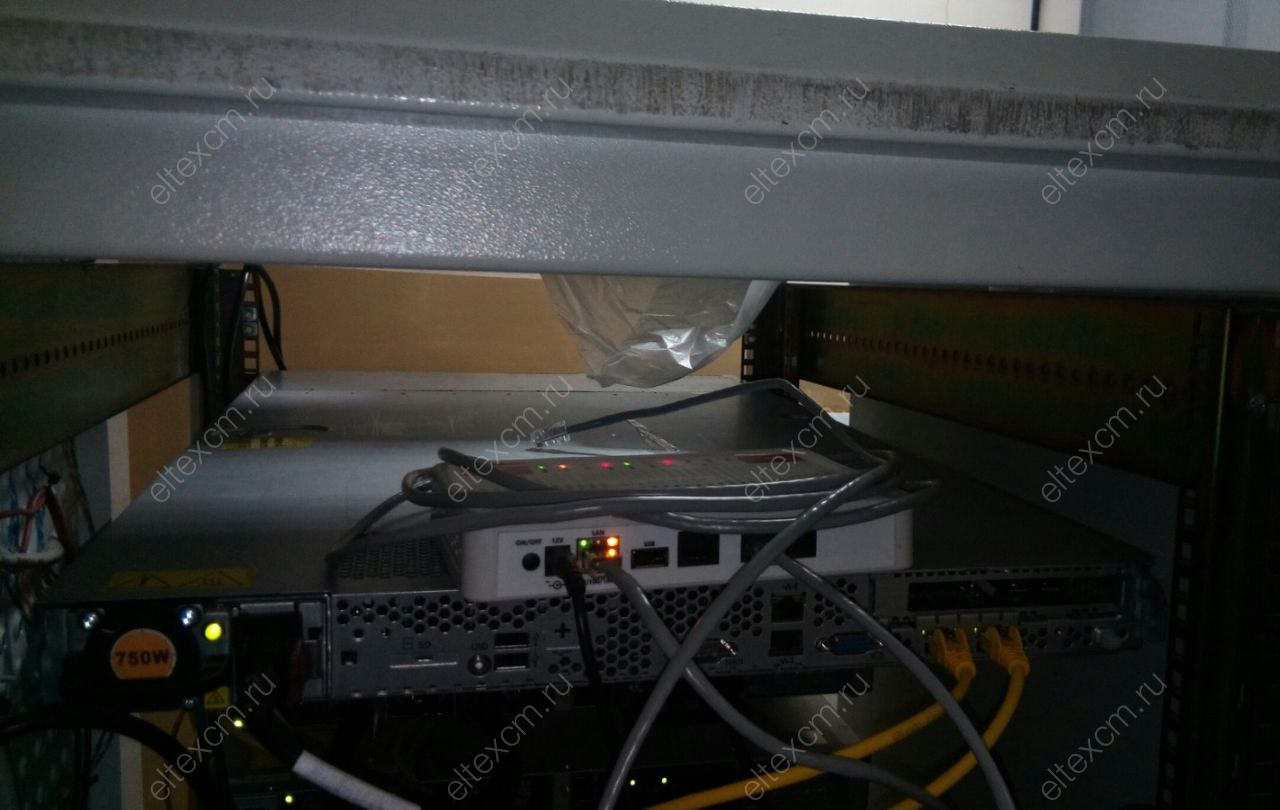

SMG-2 Eltex | Транковый шлюз Е1, SIP

ЕРРРП (ТОРП)
Хит
Артикул:

SMG-2

SMG-2 предназначен для конвертации протоколов и медиапотоков при сопряжении TDM и VoIP-сетей

Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 40 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация проектов GPON и телефонии для региональных операторов связи в различных регионах РФ
  • Реализация промышленной ЛВС в составе комплексных решений поставщиков для горнодобывающего сектора
  • Организация сети передачи данных для внедрения новых систем Московского Метрополитена
  • Проекты по модернизации телефонии на базе Softswitch на сети крупных корпоративных заказчиков
  • Модернизация сети передачи данных на предприятиях лидирующей группы компаний в отрасли машиностроения
  • Построение локально-вычислительной сети ситуационного центра в Чувашской Республике
  • Модернизация сети связи на объектах Мосэнерго
  • Модернизация сетей доступа на объектах компаний банковского сектора и госучреждений
Каночкин Виталий
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • ЦОД для организации из системы здравоохранения, г.Москва
  • Реализация проекта телефонии 1500 абонентов для предприятия атомной отрасли
  • Поставка PoE коммутаторов для организации видеонаблюдения для крупного аэропорта Москвы
  • Организация телефонии и ШПД для крупного ВУЗа в Санкт-Петербурге
  • Построение ядра сети в Мурманском морском порту
  • Сеть ШПД и Wi-Fi по филиалам предприятия судостроительной отрасли
  • Более 10 проектов сдали СОРМ для операторов связи по всей России
  • Более 20 проектов GPON для операторов связи по всей России
  • ЦОД для предприятия структуры Росатом
  • Русский соколиный центр Камчатка, Петропавловск-Камчатский - ШПД + wi-fi
Ларин Алексей (Москва)
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
Рекун Антон (Москва)
Возраст: 30 лет
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Построение Сети ШПД и Wi-Fi для государственных ВУЗов Москвы и регионов.
  • Северный Речной вокзал г.Москвы, организация ЛВС, видеонаблюдения.
  • Организация ядра сети, агрегации и доступа для «Объединённой двигателестроительной корпорации» , входящей в состав "Ростеха"
Поддубный Владислав (Москва)
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Реализации СОРМ-3 для операторов связи
  • Организация видеонаблюдения и хранения данных в Министерстве образования и науки Республики Татарстан
  • Проекты реконструкции ведомственных сетей связи комбинатов Росрезерва
  • Модернизация сети связи в Краснодарском высшем военном училище
  • Создание защищённого контура сети с шифрованием FSTEC в филиале энергетической компании в Санкт-Петербурге
  • Построение локально-вычислительной сети ситуационного центра для транспортной нефтегазовой компании
  • Создание защищенной распределенной сети связи для филиалов Газпром Газораспределение Самара
  • Построение локально-вычислительной сети на объектах Русал
  • Организация IP-телефони для подразделений Норникель
  • Построение промышленной локально-вычислительной сети и IP-телефонии в филиалах ЛОЭСК
Фадин Дмитрий (Москва)
Возраст: 51 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Комплексная модернизация инфраструктуры стадиона Витязь, г Вологда
  • Расширение существующей сети для Электромеханического Завода
  • Модернизация телефонии на предприятии по производству металлопродукции
  • Построение ЛВС для Школы на 275 мест в Московоской области
Сытый Александр (Москва)
Возраст: 25 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Инсталляция коммутаторов для видеонаблюдения, Wi-Fi, СКУД и телефонии в здании дошкольных групп на 350 мест в районе Молжаниновский
  • Оснащение бесшовного Wi-Fi в НИИ, г. Санкт-Петербург
  • Поставка межэтажных коммутаторов для медицинского учреждения, г. Казань
Касьяненко Михаил (Москва)
Возраст: 32 года
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Модернизация ШПД сети для предприятия энергетической сферы, г. Дубна
  • Организация Wi-Fi и ШПД в крупном спортивном комплексе в г. Москва
  • Реализован проект по созданию подвижного пункта управления (Камаз) в нефтяной сфере
  • Поставка оборудования для космической программы РФ
Файзрахманов Марат (Москва)
Возраст: 40 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация проектов GPON и телефонии для региональных операторов связи в различных регионах РФ
  • Реализация промышленной ЛВС в составе комплексных решений поставщиков для горнодобывающего сектора
  • Организация сети передачи данных для внедрения новых систем Московского Метрополитена
  • Проекты по модернизации телефонии на базе Softswitch на сети крупных корпоративных заказчиков
  • Модернизация сети передачи данных на предприятиях лидирующей группы компаний в отрасли машиностроения
  • Построение локально-вычислительной сети ситуационного центра в Чувашской Республике
  • Модернизация сети связи на объектах Мосэнерго
  • Модернизация сетей доступа на объектах компаний банковского сектора и госучреждений
Каночкин Виталий (Москва)
Возраст: 25 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Замена оборудования иностранных вендоров в Московском Колледже
  • Реструктуризация ЛВС для компании "Российский Экологический Оператор"
  • Построение беспроводной бесшовной сети на базе Wi-Fi 6 в Беловской Городской больницы
  • Построение сети Wi-Fi на 200 точек доступа в школе им. М.К. Тагирова
  • Реконструкция ЛВС в МФЦ г. Москвы. Замена оборудования Cisco
  • Организация СКС и домофонной сети в ЖК "Столичные Поляны"
  • Замена оборудования Huawei и Cisco для организации защищенной сети на трассе М-12 (система видеонаблюдения и телефонии на ВПУ)
Дудоров Дмитрий (Москва)
Возраст: 28 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Бринева Анна (Москва)
Офис: Москва
Выполненные проекты:
  • Организация автоматической системы паспортного контроля в аэропорте Внуково
  • Расширение ЛВС в одной из структур Росрезерва
  • Построение сети в МБОУ ООШ №6 г. Губкинский
Бурдюгова Татьяна (Москва)
Офис: Москва
Выполненные проекты:
  • Модернизация ЛВС для средней общеобразовательной школы в Тверской области на 255 мест
  • Замена оборудования Cisco для построения 100 Гбит ядра сети института электронной техники г. Москвы
  • VoIP телефония на 100 SIP абонентов для Гостинично-оздоровительного комплекса Краснодарского края
  • Организация ЛВС на 1000 портов для строительной компании в Самарской области
  • Оснащение системы видеонаблюдения на 125 камер нефтеперерабатывающего завода Нижегородской области
Наполов Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Подключение IP-телефонии в Екатеринбургской Электросетевой компании
  • Организация локальной сети для видеонаблюдения на объекте строительства Росавтодор
  • Построение ЛВС для системы контроля и управления доступом на объекте дирекции по МТО и хозяйственному обеспечению Администрации Волгоградской области по сохранению объекта культурного наследия
Сутоцких Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Построение СКС в поликлинике для подключения рабочих мест в Московской области, г. Лобня
Васильева Татьяна (Москва)
Офис: Москва
Шатуха Егор (Москва)
Офис: Москва
Выполненные проекты:
  • Реализация проекта телефонии 1000 абонентов для предприятия пищевой отрасли
  • Проект по созданию СКС для станции переливания крови в городе Санкт-Петербург в 5-ти этажном здании с центром коммутации
  • Модернизация оборудования систем телемеханики и связи для терминала транспортной компании в г. Йошкар-Ола
  • Подключение пользователей к локальной сети на объекте компании ПАО Россети
  • Подключение объекта городского комплексного центра социального обслуживания населения к мультисервисной сети широкополосного доступа
Купчиненко Дмитрий (Москва)
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Офис: Новосибирск
Маргарита Кириллова (Новосибирск)
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)
Возраст: 36 лет
Офис: Казань
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
  • Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
  • Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Муртазин Камиль (Казань)

Общие параметры SMG-2 Eltex

Тип Станционное
Е1 2
VoIP каналов 64
Поддержка СОРМ нет
Тип корпуса Настольное исполнение
В реестре Минпромторга (ТОРП) Да
Размер коробки ШхВхГ, мм 175 x 65 x 300
Вес брутто, кг 0.6

Ключевые преимущества

  • Высокое качество обработки голоса
  • Надежность операторского класса
  • До 64 VoIP-каналов
  • 1 поток E1, возможность подключения второго потока E1
  • Настольное исполнение

Оптимальная модернизация

Шлюз SMG-2 позволяет осуществлять плавный переход от TDM-инфраструктуры к современным VoIP-сетям, обеспечивая при этом полную совместимость с существующим оборудованием. Устройство предоставляет отличную возможность подключения существующих УПАТС к NGN-сетям.

Функциональная совместимость

Строгое соответствие требованиям современных протоколов, рекомендаций и стандартов обеспечивает 100% функциональную совместимость устройства SMG-2 с различным оборудованием: цифровыми АТС, IP-АТС, Softswitches и др.

RADIUS-маршрутизация

Интеллектуальная маршрутизация вызовов на основе ответов биллинговой системы по протоколу RADIUS позволяет строить гибкие правила для обработки вызовов.

Защита от несанкционированного доступа

В шлюзе SMG-2 реализована интеллектуальная защита от несанкционированных попыток вызова по SIP (fail2ban, iptables, white/black lists).

Транскодирование медиапотоков

Аппаратный транскодинг на базе медиакодеков Mindspeed Technologies позволяет согласовывать медиапотоки с различными VoIP-кодеками, которые используются в современных сетях связи.

Высокое качество обработки голоса

Современная аппаратная платформа, поддержка всех основных аудиокодеков, применяемых в VoIP-сетях (G.711, G.723.1, G.726, G.729), функций эхо-компенсации, детектора тишины, генератора комфортного шума, приема и генерации сигналов DTMF, а также механизмов приоритезации трафика (QoS) обеспечивают высокое качество голосовой информации.

Интерфейсы

Транковый шлюз SMG-2 имеет на борту 2 порта RJ-48 для подключения потоков E1, 1 порт LAN 10/100/1000 Base-T (RJ-45) для подключения к IP-сети.

Управление вызовами
  • Маршрутизация по номеру вызываемого (CdPN) и вызывающего (CgPN) абонента
  • Модификация номера до и после маршрутизации
  • Использование нескольких планов нумерации
  •  Выключение транк-группы из работы
  • Управление вызовом через RADIUS1
  • Прямое проключение транк-групп
  • Префикс на несколько транк-групп
  • Организация полупостоянных соединений1
Голосовые кодеки
  • G.711 (a-law, µ-law), G.729 (A/B), G.723.1, G.726 (32 Кбит/c), Clearmode (RFC4040)
Поддержка факсов
  • T.38 Real-Time Fax, G.711 (a-law, µ-law) pass-through
Голосовые стандарты
  • VAD (детектор активности речи)
  • CNG (генерация комфортного шума)
  • AEC (эхо компенсация, рекомендация G.168)
Качество обслуживания (QoS)
  • Назначение Diffserv и приоритетов 802.1р для SIP и RTP
  • Динамический и статический джиттер-буфер
DTMF
  • Внеполосно (RFC 2833, SIP INFO)
  • Внутриполосно (INBAND)
Биллинг
  • RADIUS Accounting
  • Поддержка различных биллинговых систем: Hydra Billing, LANBilling, PortaBilling, NetUP,  BGBilling (возможна интеграция с другими системами)
  • Запись биллинговой информации в CDR-файл и отправка на удаленный FTP-сервер
TDM протоколы
  • ОКС7
  • PRI (Q.931)
Протоколы VoIP
  • SIP, SIP-T/SIP-I
Передача имён абонентов в Q.931
  • Способы передачи имён: QSIG, CorNet, Q.931 Display, AVAYA Display
  • Поддержка кодировок AVAYA, Siemens, Windows-1251, Translit и Unicode (UTF-8)
    Емкость и производительность
    • до 64 каналов VoIP
    • до 2 потоков E1 (RJ-48)
    • Максимальная интенсивность нагрузки - 40 cps
    Гибкость
    • Выгрузка-загрузка конфигурации одним файлом
    • Создание нескольких сетевых интерфейсов для телефонии (SIP, RTP) с разными IP-адресами
    • Работа с несколькими планами нумерации
    • Резервирование сигнального канала ОКС7
    • Контроль активности разговорного соединения (по наличию RTP или RTCP)
    • Транковая регистрация SIP-интерфейсов
    • Поддержка STUN/Public IP
      Управление и мониторинг
      • Мониторинг каналов потоков Е1 и VoIP в web-интерфейсе
      • Аварийное логирование с возможностью сохранения логов на syslog-сервере
      • Информирование об авариях по SNMP
      Безопасность
      • Вывод в syslog всех попыток к устройству
      • Список разрешенных IP-адресов для доступа к управлению устройством
      • Разграничение прав доступа admin / user
      • Контроль IP-адреса источника встречного RTP-потока
      Интерфейсы
      • 1 порт 10/100/1000Base-T (RJ-45)
      • 1 порт E1 (RJ-48)
      • 1 дополнительный порт Е1 (RJ-48)¹
      • 1 порт Console (RJ-45)
      • 1 порт USB 2.0
        Физические характеристики
      • Питание: 220В AC
      • Рабочий диапазон: +50С до +400С
      • Относительная влажность: до 80%
      • Компактный пластиковый корпус
      • Габариты: 187х124х31 мм, настольное исполнение

      1Опционально
      Текущая версия ПО 3.1.15
      SMG-2
      Цифровой шлюз SMG-2: 1 порт Е1 (RJ-48), 1 дополнительный порт Е1 (опционально), 64 VoIP-канала, 1 порт 10/100/1000Base-T (RJ-45), 1 порт USB 2.0
      SMG-ADD-E1
      Опция SMG-ADD-E1 для активации одного дополнительного порта Е1 на цифровом шлюзе SMG-2
      SMG-SPC
      Опция SMG-SPC для активации функционала полупостоянных соединений для цифровых шлюзов SMG-2/SMG-4
      EMS-SMG-2
      Опция EMS-SMG-2 системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент SMG-2
      Блок питания
      Блок питания
      Руководство по эксплуатации (по запросу поставляется на CD-диске)
      Руководство по эксплуатации (по запросу поставляется на CD-диске)
      Провод заземления
      Провод заземления
      Сертификаты на гарантию, замену, техподдержку
      Скачать регламенты
      Продление гарантийного обслуживания, SMG-2 (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
      [ для нового оборудования ]
      до 2 лет +15% от цены оборудования
      EW-SMG-2-2Y
      до 3 лет +25% от цены оборудования
      EW-SMG-2-3Y
      до 5 лет +40% от цены оборудования
      EW-SMG-2-5Y
      Продление гарантийного обслуживания, SMG-2 (используется при покупке для ранее приобретенного оборудования)
      [ для уже купленного оборудования ]
      на 1 год +12% от цены оборудования
      EW-SMG-2-1Y
      Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - SMG-2 - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
      1 год +6% от цены оборудования
      SC-SMG-2-B-1Y
      3 года +15% от цены оборудования
      SC-SMG-2-B-3Y
      5 лет +32% от цены оборудования
      SC-SMG-2-B-5Y
      Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, SMG-2 (услуга оказывается при наличии действующей гарантии)
      1 год +30% от цены оборудования
      NBS-SMG-2-1Y
      3 годa +75% от цены оборудования
      NBS-SMG-2-3Y
      5 лет +93,75% от цены оборудования
      NBS-SMG-2-5Y
      Обучение в Академии Eltex
      Базовый курс Академии Eltex: Использование коммутаторов Eltex
      Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
      Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
      [SMG] Общий порядок конфигурирования
      Рекомендуемый порядок действий:
      1. Задайте сетевые настройки в разделах Настройки TCP/IP -> Сетевые интерфейсы и Настройки TCP/IP -> Сетевые параметры.
      2. Создайте транковые группы (далее ТГ) в разделе Маршрутизация -> Транковые группы (количество транковых групп равно количеству направлений).
      3. Создайте необходимое число SIP интерфейсов для организации SIP-транков и произведите их настройку:
        • в параметре Режим установите протокол по которому будет осуществляться взаимодействие. Будьте внимательны, т.к. когда вас просят создать SIP-транк с взаимодействующим узлом это не означает что вам нужно выбрать режим SIP-T. SIP-T расшифровывается как Session Initiation Protocol for Telephones. Данный протокол является модификацией протокола SIP, основной задачей которого заключается в прозрачной передаче сообщений ISUP по IP-сети. Данная задача осуществляется путем инкапсуляции сигнальных единиц ОКС в сообщения SIP. Уточните у встречной стороны какой конкретно протокол будет использоваться и выберите в настройках точно такой же, иначе вызовы проходить не будут;
        • выберите транковую группу с которой будет работать интерфейс;
        • укажите IP-адрес или имя хоста встречного оборудования;
        • выберите сетевой интерфейс для сигнализации и RTP.
      4. Создайте SIP интерфейс для регистрации SIP-абонентов. В параметрах интерфейса:
        • выберите режим SIP-профиль;
        • выберите сетевой интерфейс для сигнализации и RTP;
        • в случае если абоненты находятся за NAT'ом, установите в настройках протокола SIP опцию NAT (comedia mode).
      5. Создайте необходимое число линксетов (групп линий SS7). В параметрах линксета произведите следующие настройки:
        • выберите транковую группу с которой будет работать линксет;
        • укажите собственный (OPC) и встречный (DPC) коды;
        • выберите идентификатор сети (чаще всего на сетях РФ используется местный);
        • выберите способ инициализации каналов (чаще всего ставят групповой сброс).
      6. Выберите на потоках необходимые типы сигнализации:
        • для протокола Q.931 укажите используемую ТГ. Тип network или user зависит от встречной стороны. Обычно вышестоящая станция является network, нижестоящая - user;
        • для протокола сигнализации SS7 укажите группу линий ОКС7, D-канал (при необходимости) и нумерацию CIC. Чаще всего для D-канала используют 1 или 16 канальный интервал потока.
      7. В разделе Абоненты -> SIP-абоненты создайте необходимо число SIP-абонентов, которые будут регистрироваться на SMG. Для абонентов необходимо произвести следующие настройки:
        • укажите нумерацию абонента(-ов);
        • укажите SIP-профиль (созданный в п. 4);
        • при необходимости задайте IP-адрес с которого будет осуществляться регистрация SIP-абонента;
        • выберите способ авторизации абонента и укажите логин и пароль;
        • при необходимости включите услуги ДВО.
      8. Настройте план нумерации для маршрутизации вызовов:
        • создайте необходимое число префиксов;
        • в каждом префиксе укажите транковую группу, на которую он ведет;
        • создайте список масок CgPN и CdPN для выхода на данный префикс.

      Источник:
      docs.eltex-co.ru

      [SMG] SMG. Логика работы СОРМ
      Основные термины:

      Постановка на контроль – получение от ПУ СОРМ команды №5 с номером абонента, который необходимо контролировать, а также его параметров контроля. При наличии абонента в конфигурации его номер и параметры контроля заносятся во внутреннюю базу данных устройства, при этом на ПУ СОРМ будет отправлено подтверждение успешного выполнения команды. Если номер абонента отсутствует в конфигурации или какие-либо параметры в команде №5 были заданы неверно, на ПУ СОРМ будет отправлено сообщение о невыполнении данной команды.

      Перехват вызова – передача ПУ СОРМ сообщений обо всех этапах установления соединения абонента, поставленного на контроль (занесенного во внутреннюю базу данных устройства).

      Совмещенный контроль - проключение разговора контролируемого абонента в один КИ потока СОРМ.

      Раздельный контроль - проключение разговора контролируемого абонента в два КИ потока СОРМ (каждому абоненту участвующему в разговоре выделяется свой КИ).

      Описание работы СОРМ

      ПУ СОРМ подключается по потоку Е1 и, при необходимости, по TCP/IP. Подключение по TCP/IP доступно только начиная с версии 3.7.0.

      Первоначально с ПУ СОРМ подается команда старта технических средств СОРМ. Потом закрепления групп КСЛ (канальных интервалов потока Е1 для прослушки вызовов) для совмещенного (в одном КИ слышны оба абонента) или раздельного (один абонент в одном КИ, второй в другом) контроля. Одна группа КСЛ используется либо только для совмещенного, либо только для раздельного контроля.

      Далее идет постановка абонента на контроль (команда №5). Закрепление на контроль идет в формате Е.164:

      • российские номера <7>+<код города>+<номер телефона>;
      • международные номера <код страны>+<код города>+<номер телефона>;
      • спецслужба — 2-3 цифры.

      Код выбора оператора (абонент при каждом мг/мн вызове выбирает через какого оператора осуществить вызов путем набора спец кода) в команду никогда не включается.

      Номер полученный в команде преобразуется согласно модификаторам входящих номеров на потоке СОРМ. Далее идет анализ правильности параметров полученных в команде: соответствие типа объекта (абонент данной станции, абонент сети по полному/неполному номеру или пучок каналов) и признака номера (абонент данной станции, абонент России, абонент другой страны или спецслужба), номера группы КСЛ с типом контроля (совмещенный/раздельный), указанной длины номера с количеством цифр в номере.

      Соответствие типа контроля и признака номера следующее:

      • тип объекта абонент данной станции может иметь только признак номера абонент данной станции;
      • тип объекта абонент сети по полному/неполному номеру может иметь признак абонент России, абонент другой страны, спецслужба. Поставить на контроль по неполному номеру с признаком абонент данной станции не допускается;
      • тип объекта пучок каналов ставится на контроль без признака номера телефона.

      После этого идет сравнение полученного номера, типа и признака с префиксами CdPN нулевого плана нумерации. Признак префикса определяется по параметру направление:

      • местный, зоновый и междугородний - абонент России;
      • международный - абонент другой страны;
      • спецслужба — спецслужба;
      • SIP-абонент или на префиксе указана ТГ с установленным флагом "локальное направление" (параметр направление игнорируется) - абонент данной станции.

      Если подходящий абонент/префикс найден, то даем подтверждение команды и заносим номер и его параметры в БД СОРМ. Иначе отклоняем выполнение команды с указанием кода ошибки, по причине которой не произошла постановка на контроль.

      На этом постановка на контроль закончена. Начиная со следующего вызова будет осуществляться перехват вызовов контролируемого абонента.

      Вне зависимости от того в какой план нумерации попал вызов производится сверка номеров CgPN и CdPN с БД СОРМ:

      • к номерам применяются модификаторы по входящей связи на ТГ или в PBX-профиле;
      • если вызов идет от SIP-абонента, то номеру CgPN присваивается признак "абонент данной станции";
      • если вызов приходит из транка, то проверяется флаг "Локальное направление". Если флаг установлен, то номеру CgPN присваивается признак "абонент данной станции";
      • далее по плану нумерации 0 определяются признак номера абонента СdPN и, при необходимости, CgPN. Поиск производится по списку SIP-абонентов и маскам CdPN;
      • после определения типа и признака номеров CgPN и CdPN идет проверка на наличие этих номеров в БД СОРМ;
      • если номер стоит на контроле - выделяем для него КСЛ в соответствии с типом контроля и выдаем на ПУ информацию об этапах установления соединения (41-44).

      При контроле абонентов сети и пучков каналов номера в сообщениях 41-44 будут передаваться после модификаторов по входящей связи на ТГ или PBX-профиле и после модификатора для исходящих номеров на потоке СОРМ.

      При контроле локальных абонентов номер вызывающего абонента (CgPN) будет так же выдаваться после модификаторов по входящей связи на ТГ и в PBX-профиле и после модификатора для исходящих номеров на потоке СОРМ. Номер вызываемого абонента (CdPN) будет выдаваться:

      • до преобразований по входящей связи на транке или в PBX-профиле и до модификатора исходящих номеров на потоке СОРМ если контролируется номер CgPN;
      • после модификатора по входящей связи на транке или в PBX-профиле и после модификатора исходящих номеров на потоке СОРМ если контролируется номер CdPN, а так же при контроле номера CgPN при установленном флаге на потоке СОРМ «Модифицировать B номер всегда».

      Признак номера CgPN для внешних абонентов будет выставляться в соответствии с параметром "Направление" префиксов CdPN нулевого плана нумерации.

      Признак номера CdPN в сообщениях будет выставляться в соответсвии с параметром "Направление" префиксов CdPN того плана нумерации, в котором обрабатывался вызов.

      Источник:
      docs.eltex-co.ru

      [SMG] Мониторинг состояний через CLI и SNMP
      Основные разделы статьи:
      • CLI
        • Состояние каналов VoIP
        • Состояние Е1
          • Протокол Q.931
          • Протокол SS7
      • SNMP
        • Статистика потока
        • Статистика MSP
        • Состояние каналов Е1
        • Статистика занятых VoIP каналов
        • Загрузка CPU тем или иным пользователем
        • Текущая нагрузка на потоке, т.е. количество активных соединений
        • Максимальная нагрузка на потоке за выставленный период в минутах
        • Свободное место в оперативной памяти
        • Показания температурных датчиков и скорости вращения вентиляторов
        • Данные блоков питания

      CLI

      При помощи CLI вы можете посмотреть состояние каналов VoIP и потоков Е1. Для этого необходимо подключиться к SMG в терминальном режиме (com-порт, Telnet или SSH) и перейти в отладочный режим командой tracemode.

      Состояние каналов VoIP:

      mspcshow

      Пример

       10:59:10.783094 [ERR ] msp[0]. State ‘Not.Present’
      10:59:10.783232 [ERR ] msp[1]. State ‘Not.Present’
      10:59:10.783331 [ERR ] msp[2]. State ‘Not.Present’
      10:59:10.783428 [ERR ] msp[3]. State ‘Not.Present’
      10:59:10.783523 [ERR ] msp[4]. State ‘Not.Present’
      10:59:10.783619 [INFO] msp[5]. State ‘Work’. selected [12]; payload [189]
      create_req / created : 12 / 12
      destroy_req / destroyed : 9 / 9
      10:59:10.783704 [5000] State ‘Disabled’ [ 7105]. Codec G.711A [1 / 1]:[0 / 0]. Port UNDEF_FF:255:255. RTP
      10:59:10.783767 [5001] State ‘Disabled’ [ 7105]. Codec G.711A [1 / 1]:[0 / 0]. Port UNDEF_FF:255:255. RTP
      10:59:10.783827 [5002] State ‘Disabled’ [ 7105]. Codec G.711A [1 / 1]:[0 / 0]. Port UNDEF_FF:255:255. RTP
      10:59:10.783903 [INFO] msp[5]: idle [125]. used [3]. active_cnt [3]
      10:59:10.783954 [INFO] msp[5]: confIdle [12]. confUsed [0]

      Из ответа, видно, что на устройстве в работе только один субмодуль msp под номером 5, остальные не в работе.

      Примечание: у одного из субмодулей MSP (Media Signal Processor) установленного в позицию с меньшим порядковым номером всегда 3 канала используются под служебные нужды. Поэтому для того чтобы получить реальное количество используемых каналов для этого модуля, необходимо от значения used отнять 3. В приведенном примере нет активных каналов VoIP занятых вызовами.

      Состояние Е1

      Протокол Q.931

      stream <№потока>

      Пример

      stream 0

      Line 00: WORK. Protocol: PRI-U. Line state: WORK. Work=y, Sync=y (alarm=00), Link State=1
      [Q931] Next Call Ref: 0003
      Call list:
      [00] Chan [02]. State=’Active’ (Outgoing). PortState Talk
      Chan list:
      Chan [00]. —
      Chan [01]. Idle
      Chan [02]. Used. Callref 0003. State=’Active’ (Outgoing). PortState Talk
      Chan [03]. Idle
      Chan [04]. Idle
      Chan [05]. Idle
      ……
      Chan [30]. Idle
      Chan [31]. Idle

      Из примера видно, что занят канал номер 2 и метка вызова Callref 0003.

      Протокол SS7

      cic <номер linkset>

      Пример

      cic 0

         === Show channel state on ISUP-profile 00 ===
         ========================================

         # Line 00/00. SLC 00.Link. D-chan: [16]
         # [Chan 01] CIC 001. CState: NULL (Ready), UFlag: 0x01, BTimer:0, BTimer2:32768
         # [Chan 02] CIC 002. CState: NULL (Ready), UFlag: 0x01, BTimer:0, BTimer2:32768
         # [Chan 03] CIC 003. CState: ACTIVE (Talk), UFlag: 0x01, BTimer:0, BTimer2:32768
      # [Chan 04] CIC 004. CState: ACTIVE (Talk), UFlag: 0x01, BTimer:0, BTimer2:32768
      # [Chan 05] CIC 005. CState: NULL (Ready), UFlag: 0x00, BTimer:0, BTimer2:32768
      # [Chan 06] CIC 006. CState: NULL (Ready), UFlag: 0x00, BTimer:0, BTimer2:32768
      # [Chan 07] CIC 007. CState: NULL (Ready), UFlag: 0x00, BTimer:0, BTimer2:32768
      # [Chan 24] CIC 024. CState: NULL (Ready), UFlag: 0x00, BTimer:0, BTimer2:32768
      # [Chan 30] CIC 030. CState: NULL (Ready), UFlag: 0x00, BTimer:0, BTimer2:32768
      # [Chan 31] CIC 031. CState: NULL (Ready), UFlag: 0x00, BTimer:0, BTimer2:32768

      Из примера видно, что каналы 3-4 находятся в разговорном состоянии.

      SNMP

      Ниже приведены OID'ы для просмотра состояний и получения статистики по разным параметрам.

      Статистика потока

      1.3.6.1.4.1.35265.1.29.7

      Статистика MSP

      1.3.6.1.4.1.35265.1.29.9

      Состояние каналов Е1

      1.3.6.1.4.1.35265.1.29.13

      Статистика занятых VoIP каналов

      1.3.6.1.4.1.35265.1.29.15

      Загрузка CPU

      1.3.6.1.4.1.35265.1.29.17

      Текущая нагрузка на потоке, т.е. количество активных соединений

      1.3.6.1.4.1.35265.1.29.31.1

      Максимальная нагрузка на потоке за выставленный период в минутах

      1.3.6.1.4.1.35265.1.29.31.2

      сначала необходимо задать SETом количество минут в

      1.3.6.1.4.1.35265.1.29.31.2.16

      затем максимальную нагрузку за это время, к примеру, 3-го потока можно получить GETом из

      1.3.6.1.4.1.35265.1.29.31.2.3

      Свободное место в оперативной памяти:

      1.3.6.1.4.1.35265.1.29.33

      Показания температурных датчиков и скорости вращения вентиляторов

      1.3.6.1.4.1.35265.1.29.35

      Данные блоков питания

      1.3.6.1.4.1.35265.1.29.36





      Источник:
      docs.eltex-co.ru

      [SMG] Каким образом можно ограничить количество активных VoIP соединений через устройство?
      Для ограничения количества одновременных соединений через какой-либо SIP-интерфейс в настройках каждого интерфейса предусмотрен параметр "Активных соединений" (вкладка Настройка интерфейса SIP).

      Данная настройка ограничивает число одновременных активных через этот интерфейс (суммарное число входящих и исходящих соединений).

      Помимо этого предусмотрено индивидуальное ограничение на количество линий для каждого SIP-абонента (раздел SIP-абоненты -> настройки абонента -> Количество линий). По умолчанию абонентам выставляется ограничение на 1 линию (т.е. доступен либо один входящий, либо один исходящий вызов). На последних версиях ПО была добавлена возможность настройки ограничения как для суммарного количества входящих и исходящих вызовов (Режим работы линий -> Совмещенный, данный режим установлен по-умолчанию), так и отдельные ограничения на количество входящих и исходящих соединений (Режим работы линий -> Раздельный).

      Источник:
      docs.eltex-co.ru

      [SMG] Как осуществляется маршрутизация вызова?
      Схема маршрутизации вызова через SMG выглядит следующим образом:

      Как осуществляется маршрутизация вызова?

      Вызов приходит с IP-канала или потока Е1. SMG определяет с какой транковой группы (ТГ) или от какого SIP-абонента поступил вызов. Первоначально определяется назначены ли в параметрах ТГ или PBX-профиля таблицы модификации номера в разделе входящая связь. Если они назначены, то первоначально анализируется таблица для CgPN, затем - для CdPN.

      Далее анализируется указан ли в параметрах прямой префикс. Если прямой префикс указан, то вызов маршрутизируется в исходящую ТГ, настроенную в параметрах этого префикса, без анализа номеров вызываемого и вызывающего абонентов. Если прямой префикс не назначен, то производится поиск соответствия номера вызывающего абонента с масками CgPN. Если подходящая маска найдена, то маршрут запоминается. После этого производится поиск номера CdPN среди SIP-абонентов. При нахождении совпадения предыдущий маршрут откидывается и вызов направляется локальному абоненту. Если SIP-абонент не найден, то вызов будет направлен по префиксу CgPN.

      В случае если не было найдено совпадение ни среди масок CgPN, ни среди SIP-абонентов, то производится поиск совпадения номера вызываемого абонента с масками CdPN. При нахождении префикса отправляем вызов по найденному направлению, иначе отклоняем вызов.

      В исходящем транке или PBX-профиле первоначально будет проверка наличия таблиц модификатора номера в разделе исходящая связь. Если они назначены, то первоначально анализируется таблица для CgPN, затем - для CdPN. После этого вызов поступает в исходящий интерфейс/канал. Если исходящее направление недоступно, то вызов будет направлен по резервному направлению (если настроено).

      Для задания номерной емкости шлюза SMG на префиксе используется модификатор "абонентская емкость". Данные номера будут принадлежать шлюзу, хотя могут быть и не назначены абонентам. При звонке на данный префикс SMG будет генерировать сообщение разъединения с причиной разъединения (cause) равной 1 - Unallocated (unassigned) number.

      Ниже приведена схема обработки вызова в SMG с учетом изменения номеров при помощи таблиц модификации.

      Как осуществляется маршрутизация вызова?

      Источник:
      docs.eltex-co.ru

      [SMG] Как сконфигурировать абонентов и настроить маршрутизацию между ними.
      Для возможности регистрации абонентов на SMG должна быть установлена лицензия SIP-регистратор (SMG-PBX).

      Последовательность настройки на SMG следующая:

      1. В разделе Маршрутизация - Интерфейсы SIP создайте новый интерфейс SIP:
        • выставите в настройках нового интерфейса режим работы SIP-профиль;
        • выберите сетевой интерфейс для сигнализации и RTP (по умолчанию на SMG1016M выставляется интерфейс eth0, на SMG2016 - bond1.1);
        • для удобства вы можете так же изменить имя SIP-интерфейса, например, на SIP-users (параметр Название);
        • настройте необходимые параметры протокола SIP, кодеков (по умолчанию включены только G711a и G711u), факсов и т.п. Основное внимание здесь необходимо уделить используемым кодекам и способам передачи DTMF и flash. Для корректной работы данные параметры должны быть выставлены такими же как на абонентском устройстве.
      2. В разделе Внутренние ресурсы - PBX профили произведите настройку абонентского профиля (при необходимости):
        • префикс станции - цифры, которые будут подставляться к началу номера CgPN. Обычно в качестве префикса станции указывается код города. Данная настройка используется когда необходимо обеспечить доступ к абонентом по принятой в городе короткой нумерации, при этом при выходе в город и межгород передавать номера CgPN (АОНы) вместе с кодом города. В случае если префикс станции прописан, тип номера абонента всегда будет меняться на national, независимо от настроек абонента;
        • прямой префикс - направление всех вызовов абонентов в определенную транковую группу или транковое направление без анализа плана нумерации. Маска префикса на который настроена маршрутизация вызовов при этом обрабатываться не будет (она может быть вообще не задана);
        • модификаторы CgPN и CdPN - для изменения номера вызывающего и/или вызываемого абонента.
      3. В разделе Абоненты - SIP-абоненты создать новых абонентов:
        • указать число добавляемых абонентов;
        • указать начальный номер для первого абонента (у каждого последующего абонента номер будет на 1 больше, чем у предыдущего);
        • IP-адрес, с которого будут приходить запросы регистрации и вызовы о абонента. Если адрес не известен или может изменяться, то в данном поле необходимо оставить дефолтное значение (0.0.0.0);
        • указать SIP-профиль, созданный в п.1;
        • указать PBX-профиль, настроенный в п.2;
        • выбрать способ авторизации:
          • нет – у абонента не будут запрашиваться логин и пароль, т.е. будет проверяться только номер из сообщения Register;
          • with Register– аутентификация (сообщением 401) будет запрашиваться только при попытки регистрации абонента;
          • with Register and Invite– аутентификация (сообщением 401) будет запрашиваться при регистрации абонента и при каждом исходящем вызове (т.е. при получении от абонента сообщений REGISTER и INVITE);
        • задайте логин и пароль для авторизации;
        • назначьте услуги ДВО.

      Для контроля состояния регистрации абонентов необходимо открыть страницу Абоненты - SIP-абоненты - Конфигурация и выбрать в выпадающем меню Мониторинг.

      Как сконфигурировать абонентов и настроить маршрутизацию между ними

      Помимо статических, на SMG существует возможность создать динамических абонентов, все настройки которых будут храниться на Radius сервере.

      В настройках абонентского устройства (абонентского шлюза, софтфона и т.п.) необходимо будет прописать номер телефона, логин и пароль. В качестве SIP прокси сервера нужно указать IP-адрес SMG.

      Для маршрутизации вызовов между абонентами никаких дополнительных настроек в плане нумерации SMG делать не нужно. Если абоненты зарегистрированы, то вызовы будут проходить.

      Принцип маршрутизации вызовов описан в отдельной статье.

      Источник:
      docs.eltex-co.ru

      [SMG] Что такое динамическая регистрация?
      При использовании динамической регистрации на SMG не будет храниться информация о номерах абонентов, их логинов/паролей и режимах обслуживания.

      База данных абонентов будет хранится на RADIUSсервере. При динамической регистрации обязательно происходит аутентификация абонента по логину/паролю с использованием Radius-сервера.

      В конфигурации SMG создается группа динамических абонентов (Абоненты - Группы динамических абонентов), в параметрах которой указывается:

      • количество абонентов принадлежащих группе (т.е. максимальное количество абонентов, которое может быть зарегистрировано с данными параметрами группы);
      • SIP-профиль (содержит информацию о сетевых интерфейсах для сигнализации  и RTP, назначенный профиль Radius, используемые кодеки и т.п.);
      • PBX-профиль (содержит настройки модификации номеров по входящей/исходящей связи, прямой префикс и т.п.);
      • SIP-домен;
      • план нумерации;
      • использование услуг ДВО.

      В случае если две группы динамических абонентов используют один и тот же SIP-профиль или разные SIP-профили с одинаковым интерфейсом для сигнализации, для разделения абонентов между группами необходимо задать разные SIP-домены. При этом запросы регистраций от абонентов должны идти с указанием SIP-домена группы, к которой относится абонент.

      Примечание. При настройке Radius-профиля для динамических SIP-абонентов , в параметрах Authorization  не нужно включать отправку запросов по входящей связи. В противном случае при включении данной опции на Radus-сервер будут отправляться два запроса: один с DIGEST авторизацией, второй с атрибутами Cisco.



      Источник:
      docs.eltex-co.ru

      [SMG] SMG. Восстановление ПО
      В случае, когда не удается обновить ПО через web-интерфейс или консоль (Тelnet, SSH), существует возможность резервного обновления ПО через RS-232.

      Для того чтобы обновить встроенное ПО устройства, необходимы следующие программы:

      • Программа терминалов (например, TERATERM, SecureCRT, Putty);
      • Программа TFTP сервера.

      Последовательность действий при обновлении устройства:

      1. Подключиться к порту Ethernet устройства.
      2. Подключить скрещенным кабелем Com-порт компьютера к Console-порту устройства.
      3. Запустить терминальную программу.
      4. Настроить скорость передачи 115200, формат данных 8 бит, без паритета, 1 бит стоповый, без управления потоком.
      5. Запустить на компьютере программу TFTP-сервера (компьютер, на котором запущен TFTP-сервер и устройство должны находиться в одной сети) и указать путь к папке smg_files. В ней создать папку smg или smg1016m или smg2016, в зависимости от модели оборудования. Далее положить в них файлы прошивок, чтобы конечный путь стал таким:
        • для SMG1016M -/smg_files/smg1016m/smg1016M_kernel, /smg_files/smg1016m/smg1016M_initrd;
        • для SMG1016 -/smg_files/smg/smg1016_kernel, /smg_files/smg/smg1016_initrd;
        • для SMG2016 -/smg_files/smg2016/smg2016_kernel, /smg_files/smg2016/smg2016_initrd.
      6. Включить устройство. Остановить загрузку путем ввода команды stop в момент появления следующей надписи:
        U-Boot 2009.06 (Feb 09 2010 - 20:57:21)

        CPU: AMCC PowerPC 460GT Rev. A at 800 MHz (PLB=200, OPB=100, EBC=100 MHz)
        Security/Kasumi support
        Bootstrap Option B - Boot ROM Location EBC (16 bits)
        32 kB I-Cache 32 kB D-Cache
        Board: SMG-1016Mv2 board, AMCC PPC460GT Glacier based, 2*PCIe, Rev. FF
        I2C: ready
        DRAM: 512 MB
        SDRAM test phase 1:
        SDRAM test phase 2:
        SDRAM test passed. Ok!
        FLASH: 64 MB
        NAND: 128 MiB
        DTT: 1 FAILED INIT
        Net: ppc\_4xx\_eth0, ppc\_4xx\_eth1

        Type run flash\_nfs to mount root filesystem over NFS

        Autobooting in 3 seconds, press 'stop' for stop
        =>


      7. Задать IP-адрес устройства:
        set ipaddr <ipaddr>
        где <ipaddr> - новый IP-адрес SMG.
        Например: set ipaddr 192.168.2.2
      8. Задать сетевую маску:
        set netmask <netmask>
        где <netmask> - сетевая маска.
        Например: set netmask 255.255.255.0
      9. Задать IP-адрес TFTP-сервера:
        set serverip <tftp-ip>
        где <tftp-ip> - IP-адрес компьютера, на котором запущен TFTP-сервер.
        Например: set serverip 192.168.2.5
      10. Активировать сетевой интерфейс командой mii si
      11. Обновить ядро Linux:
        • для SMG1016m или SMG2016 командой run flash_kern;
        • для SMG1016 командой run updatekern.
      12. Обновить файловую систему:
        • для SMG1016m или SMG2016 командой run flash_initrd;
        • для SMG1016 командой run updateinit.
      13. Запустить устройство командой run bootcmd.

      Источник:
      docs.eltex-co.ru

      [SMG] SMG - ограничение направлений вызова с помощью категорий доступа
      Категории доступа используются для определения прав доступа абонентов, транковых групп и других объектов друг к другу.

      Категории определяют возможность осуществления вызова из входящего канала в исходящий.

      Категории доступа настраиваются в разделе Внутренние ресурсы->Категории доступа. Здесь, путем установки галочки, задается из какой категории в какую есть доступ, а также из какой в какую его нет. Далее необходимо присвоить категорию на входящий канал(откуда поступает вызов), это может быть SIP абонент, SIP интерфейс, либо Группа линий ОКС-7. Последним шагом будет установка категории на исходящий канал(куда вызов уходит), данная настройка производится при редактировании префикса в плане нумерации.

      Схема прохождения вызова будет такая:

      1. На входящий канал поступает вызов;
      2. Данному вызову присваивается категория входящего канала;
      3. Вызов поступает в план нумерации и маршрутизируется на нужный префикс;
      4. Проверяется условие: если из категории входящего канала есть доступ в категорию, указанную на префиксе, то вызов отправляется в исходящее направление, иначе вызов отбивается.

      Разберем данную схему на фоне примера: Имеется 2 SIP абонента, номер 7001 и 7002, соответственно, также имеется SIP интерфейс. Абонент 7001 может звонить только в местное городское направление(префикс 64xxxx), абонент 7002 - только межгород(префикс 8xxxxxxxxxx), а SIP интерфейс имеет доступ в оба этих направления.

      1. Создадим нужные категории доступа: “Местный абонент”, “Абонент с МГ”, “Абонент Местный+МГ”, “Местная связь”, “Межгород”.
      2. Установим права доступа: “Местный абонент” ставим галочку на номер категории “Местная связь”, “Абонент с МГ” - ставим галочку на “Межгород”, “Абонент Местный+МГ” - ставим 2 галочки на “Местная связь” и на “Межгород”.
      3. Присвоим категории на входящие каналы: SIP абонент 7001 - “Местный абонент”, SIP абонент 7001 - “Абонент с МГ”, SIP интерфейс - “Абонент Местный+МГ”
      4. Присвоим категории на исходящие каналы: префикс 64xxxx - “Местная связь”, префикс 8xxxxxxxxxx - “Межгород”.

      При данной настройке доступ в оба направления имеет только “Абонент Местный+МГ”, которым является SIP интерфейс, помимо него в местное направление может звонить только SIP абонент 7001, в междугороднее - только SIP абонент 7002.



       На примере с двумя операторами (мегафон и РТК) и двумя клиентами. Клиенту 1 разрешено делать МГ вызовы через РТК и Мегафон, клиенту 2 только через мегафон. Делаете две категории доступа
      - клиент 1 - стоят флаги напротив категорий РТК и Мегфон
      - клиент 2 - стоит флаг только напротив Мегфон, флаг РТК снят
      - РТК
      - Мегафон
      Категория "клиент 1" ставится на потоках, линксетах и/или SIP-интерфейсах с которых будут приходить вызовы от клиента 1
      Категория "клиент 2" ставится на потоках, линксетах и/или SIP-интерфейсах с которых будут приходить вызовы от клиента 2
      Категория "РТК" ставится на ТГ ведущей на направление РТК, в параметрах ТГ ставится флаг проверять категорию доступа
      Категория "Мегафон" ставится на ТГ ведущей на направление Мегафон

      При такой настройке если транк Мегафона выйдет из строя клиент 1 будет осуществлять вызовы через транк РТК, в то время как у клиента 2 эти вызовы будут отбиваться из-за ограничений по категориям доступа

      Источник:
      docs.eltex-co.ru

      [SMG] SMG. Настройка intercom и paging
      Интерком-вызов является дополнительной услугой и возможен только при наличии лицензии VAS. При его использовании SIP-абоненту (т.е. абоненту зарегистрированному на SMG) будет отправлено сообщение Invite со специальным полем, указывающим включить динамик SIP-телефона. Настройка подразделяется на две части - настройка для использования услуги и настройка вызываемых абонентов.

      IP-телефон вызываемого абонента должен поддерживать функцию интерком-вызова. В спецификациях телефона должен быть указан SIP-заголовок, при получении которого будет включаться данный функционал.

      Услуга Интерком-вызов подразделяется на две:

      • Intercom - вызов одного абонента
      • Paging - вызов группы абонентов

      Настройка услуги "Интерком-вызов"

      • В параметрах SIP-абонента осуществляющего интерком-вызов необходимо активировать данную услугу ДВО.
      • В плане нумерации создать префикс ДВО для использованию услуги Интерком и Пейджинг. Можно добавить свои префиксы или задать стандартные префиксы ДВО (нажать на кнопку "Заполнить" в плане нумерации). По умолчанию используется префиксы:
        • для интерком *80*x.#
        • для пейджинга *81*x.#
      • Для использования пейджинга создать группу вызов (Внутренние ресурсы -> Группы вызова), задать в ней номера вызываемых абонентов и номер конференции

      Настройка вызываемых абонентов

      В настройках SIP-абонентов, которым будет поступать интерком-вызов, необходимо в разделе "Настройки интерком вызова" указать:

      • тип вызова;
      • SIP-заголовок, который будет использоваться для отправки интерком-вызова абоненту. Заголовок выбирается в зависимости от спецификаций IP-телефона;
      • паузу перед ответом (перед включением динамика SIP-телефона.

      Использование услуги "Интерком-вызов"

      • Intercom
        • Абонент набирает *80*<номер SIP-абонента>#.
        • В плане нумерации происходит поиск соответствующего SIP-абонента.
        • Из настроек абонента считываются настройки интерком-вызова, на основе которых формируется поле в сообщении Invite.
        • Отправляется сообщение Invite с сформированным полем для интерком-вызова.
      • Paging
        • Абонент набирает *81*<номер конференции>#.
        • Происходит поиск группы вызова с соответствующим номером конференции.
        • Из настроек абонентов считываются настройки интерком-вызова, на основе которых формируется поле в сообщениях Invite.
        • Отправляется сообщения Invite с сформированным полем для интерком-вызова.

      Источник:
      docs.eltex-co.ru

      [SMG] Снятие трассировок на SMG
      При возникновении проблемы, перед обращением в службу технической поддержки «Элтекс», рекомендуется снять трассировки.

      Это позволит сократить время решения проблемы.

      • Проблема с прохождением звонков
      • Проблема с прохождением голоса через IP-сеть
      • Проблема с протоколом RADIUS
      • Проблема с формированием и отправкой CDR на удаленный FTP сервер
      • Не поднимается сигнальный линк SS7/Q.931

      Проблема с прохождением звонков

      Если у Вас возникла проблема с прохождением звонков рекомендуется снять TCP-dump (в разделе PCAP трассировки) с интерфейса bond1 (SMG2016) или any (SMG1016, SMG1016M, SMG2, SMG4) и трассировку PBX-PSTN (в разделе PBX трассировки) все уровни по 1.

      Проблема с прохождением голоса через IP-сеть

      Если проблема с прохождением голоса через IP-сеть, то снимите весь сетевой трафик, проходящий через порт CPU:
      для этого необходимо к любому свободному порту (например GE порт 0) подключить ПК, на котором запустить программу анализатора трафика выбрать:

      • «Порты источника входящих пакетов» - порт CPU
      • «Порт назначения для входящих пакетов» - GE порт 0
      • «Порты источника исходящих пакетов» - порт CPU
      • «Порт назначения для исходящих пакетов» - GE порт 0

      При этом весь сетевой трафик (входящий и исходящий) будет дублироваться на «GE порт 0», к которому подключен ПК и при помощи программы анализатора трафика (например wireshark) этот трафик можно будет отловить и проанализировать.

      Проблема с протоколом RADIUS

      Если проблема с протоколом RADIUS, то необходимы трассировки PBX-PSTN (в разделе PBX трассировки) все уровни по 1 и TCP-dump (в разделе PCAP трассировки).

      Проблема с формированием и отправкой CDR на удаленный FTP сервер

      Если проблема с формированием и отправкой CDR на удаленный FTP сервер, то нужны трассировки  PBX-PSTN (в разделе PBX трассировки) все уровни по 1, TCP-dump (в разделе PCAP трассировки) и подключится к SMG в терминальном режиме и ввести команды:
      SMG1016> sh
      cat /tmp/cdr.log

      Не поднимается сигнальный линк SS7/Q.931

      Если проблема с тем, что не поднимается сигнальный линк SS7, либо Q.931, либо он периодически падает, необходимо снять PCM-dump (в разделе PCAP трассировки) по проблемному потоку. Лог необходимо снимать в течении минут 15-20, если линк не поднимается, либо дождаться его падения.

      Источник:
      docs.eltex-co.ru

      [SMG] Способы резервирования направлений
      Резервирование направлений на SMG возможно в 2 вариантах:
      • с помощью резервной транковой группы, которая устанавливается в настройках основной транковой группы;
      • с помощью транковых направлений.

      В транковых направлениях существует четыре способа выбора транковой группы, в которую будет отправлен вызов:

      1. Последовательно вперед – выбираются по очереди все транковые группы, входящие в состав направления, начиная с первой в списке.
      2. Последовательно назад – выбираются по очереди все транковые группы, входящие в состав направления, начиная с последней в списке.
      3. Начиная с первого вперед – выбирается первая свободная транковая группа, входящая в состав направления, начиная с первой в списке.
      4. Начиная с последнего назад – выбирается первая свободная транковая группа, входящая в состав направления, начиная с последней в списке.

      В первых двух случаях при каждом новом вызове будет выбираться следующая по списку транковая группа вне зависимости от работоспособности первой/последней группы. В двух последних вариантах переход на следующую по списку транковую группу будут осуществляться только при недоступности первого/последнего транка.

      Транковая группа считается не доступной в следующих случаях:

      • авария на потоке Е1 (LOS, RAI, AIS, LOMF);
      • нет свободных каналов (протоколы сигнализации ОКС-7 и PRI);
      • все каналы находятся в заблокированном состоянии (протокол ОКС-7);
      • D-канал потока PRI и все D-каналы линксета ОКС-7 (если их несколько) находятся в состоянии down;
      • в настройках интерфейса SIP настроен контроль встречной стороны и не было получено ответа на отправленное сообщение;
      • если не доступна встречная сторона, например, при отправки INVITE произошла какая-то проблема на сетевом уровне, т.е. SMG не смог найти MAC-адрес встречного устройства, на наш INVITE мы получили ICMP port unreach., либо на наш INVITE не получено никаких ответных сообщений;
      • при получении сообщений SIP 502,408,504 в ответ на INVITE.

      Начиная с версии ПО 3.3.0 введен настраиваемый список кодов перехода на резервную транк группу при совершении вызовов через SIP. Настройка производится в разделе "Внутренние ресурсы" -> "Список ответов SIP для перехода на резервную ТГ". Данный список назначается в параметрах SIP-интерфейса

      Пример. Необходимо организовать резервирование соединения SIP соединением Е1.

      Решение

      Рассмотрим организацию резервирования через транковые направления.
      Добавляем транковое направление "Маршрутизация" –> "Транковые направления". Режим выбора транк группы в списке - последовательно вперед. Затем добавляем в состав транкового направления сначала транковую группу, содержащую SIP-интерфейс, а после транковую группу, содержащую поток, либо каналы Е1. В настройках маршрутизации используем Тип префикса = Транковое направление.
      Т.о. при недоступности первой группы (SIP) автоматически будет выбрана вторая (Е1).

      Источник:
      docs.eltex-co.ru

      [SMG|TAU] SMG/RG/TAU. Проблема с обновлением ПО при использовании MAC OS
      Данная проблема может наблюдаться при обновлении шлюзов программное обеспечение которых представляет собой архив (старые прошивки SMG, RG, TAU) в случаях когда ПО скачено на ПК с ОС MAC OS (браузер Safari).

      Симтомы

      При обновлении программнго обеспечения кстройство выводит ошибку.

      Например, SMG при попыкте обновления выдает в WEB: “Не найден hash-file!”

      Причина

      MAC OS X 10.10.x Safari при загрузке файла в директорию ЗАГРУЗКИ автоматически распаковывает архивы. Браузер распаковывает архив *.tar.gz и сохраняет как *.tar. В результате такого скачивания при попытке обновления данного ПО возникают проблемы. Т.е. проблема в том, что видоизменяется формат файла прошивки.

      В случае если изменить каталог загрузки на РАБОЧИЙ СТОЛ автоматической распаковки не происходит.

      Устранение

      При MAC OS X 10.10.x Safari загружать ПО не в стандартную директорию загрузки, а, например на РАБОЧИЙ СТОЛ.

      Источник:
      docs.eltex-co.ru

      [TAU|RG|SMG] Одностороння слышимость и настройка шлюзов для работы с NAT
      Причины проблемы Проблема NAT для VoIP заключается в том, что при прохождении пакета через NAT IP-адрес изменяется только в заголовке, не меняя адрес в теле SIP-сообщения. Поэтому узел будет посылать пакеты на частный адрес/порт, а не реальный.

      Следствием данной проблемы является односторонняя слышимость или отсутствие входящей связи.



      Способы решения проблемы

      При регистрации устройство находящееся за NAT посылает сообщение Register на сервер. При этом в поле Contact этого сообщения указывается адрес для приема встречных запросов. В этом поле, если шлюз работает за NAT, должен указываться публичный IP-адрес роутера, адрес его WAN порта, осуществляющего режим NAT. Если в данном поле будет указан собственный, приватный адрес шлюза, то встречные запросы от сервера не дойдут до адресата, сервер не будет знать местоположение шлюза, поскольку все запросы он должен направлять на адрес роутера.

      То же самое касается и голосового трафика. В сообщениях INVITE в протоколе SDP указывается адрес и порт, на который слать встречные RTP пакеты, в поле Connection Information. Тут так же должен быть указан не собственный адрес шлюза из приватной подсети, а глобальный адрес роутера для того, чтобы голосовые пакеты так же направлялись к адресату.

      Если устройство находится в приватной сети, то есть работает за NAT, то для корректного приема голосового трафика и корректного транзита ответных запросов от встречной стороны в наших устройствах используется настройки PublicIP или STUN сервера.

      При использовании настройки Public IP прописанный адрес будет подставляться в поле Contact при регистрации и в SDP при инициализации вызова. Данная настройка преимущественно используется в случаях, когда на роутере назначен статический IP-адрес.

      STUN сервер, используется, когда на роутере настроено получение IP адреса по DHCP и поэтому заранее не известно какой адрес будет на WAN порту роутера. Принцип работы STUN следующий: устройство отправляет на внешний STUN-сервер зондирующие сообщения, при этом в теле отправленного запроса указаны адрес и порт устройства в локальной сети. Эти же адреса и порты фигурируют в заголовке IP-пакета, содержащего запрос, но после прохождения NAT адрес источника изменится на внешний адрес роутера, а номер порта в зависимости от реализации NAT может измениться или остаться неизменным. STUN-сервер отвечает клиенту сообщением, в теле которого также указаны адрес и порт, с которого был получен запрос (т.е. публичный адрес и порт роутера). Далее абонентский шлюз будет подставлять в поле Contact и вложение SDP адрес и порт, полученные в сообщении от STUN сервера.

      При использовании протокола STUN необходимо учитывать, что STUN не работает с симметричным типом NAT и требуется поддержка сессии STUN в активном состоянии.



      Настройка абонентских и транковых шлюзов для работы с NAT



      TAU4, TAU8, RG14

      На данных абонентских шлюзах настройка производится в разделе PBX -> SIP -> Общие настройки.

      В случае если на роутере назначен статический IP-адрес, то необходимо указать его в параметре Публичный IP-адрес (Public IP). При этом на роутере (NAT) необходимо сделать проброс соответствующих SIP и RTP портов, используемых абонентским шлюзом.

      В случае если роутер получает адрес по DHCP на абонентском шлюзе необходимо:

      • установить флаг «Использовать STUN» (STUN enable) для определения внешнего адреса шлюза (публичного адреса) за которым стоит устройство;
      • указать IP-адрес или доменное имя сервера STUN и через двоеточие порт (в случае если сервер использует не стандартный 3478 порт) в параметре Адрес STUN-сервера (:порт) (STUN server address (:port));
      • указать период отправки запросов на сервер STUN в параметре Интервал опроса STUN-сервера (сек) (STUN request sending interval (sec)). Чем меньше интервал опроса, тем выше скорость реакции на изменение публичного адреса.



      TAU-1M, TAU-2M, RG24, RG44

      На данных абонентских шлюзах настройка Public IP производится на вкладке IP телефония -> Профили в параметрах SIP-профиля.

      Настройка работы со STUN-сервером осуществляется на вкладке IP телефония -> Профили в параметрах SIP-профиля в разделе Общие настройки профилей SIP. Для включения работы со STUN-сервером необходимо установить флаг «Использовать STUN». После его установки появятся настройки адреса STUN сервера и интервал его опроса.



      SMG-2, SMG4, SMG-1016M, SMG-2016

      На транковых шлюзах SMG поддерживается только работа со STUN. Настройка осуществляется в разделе Маршрутизация -> Интерфейсы SIP в каждом SIP-интерфейсе индивидуально на вкладке Настройка протокола SIP в разделе Параметры STUN-сервера.

      Помимо этого, для SIP-абонентов регистрирующихся на SMG в параметрах SIP-профиля предусмотрена функция NAT (comedia mode). Данная настройка используется, когда SMG находится в публичной сети, а его абоненты в серой (приватной, локальной). Данная функция позволяет проверять данные источника во входящем RTP потоке и транслировать исходящий поток на IP-адрес и UDP-порт, с которого принимается медиа поток.

      Источник:
      docs.eltex-co.ru

      [SMG|SBC] Как посмотреть шлюз в shell Linux
      В устройствах SMG-1016M / SMG-2016 (и на их базе SBC1000 / SBC2000) используется iproute2. Для отображения всех сведений (например, шлюз для каждого интерфейса) необходимо использовать команду:

      В устройствах SMG-1016M / SMG-2016 (и на их базе SBC1000 / SBC2000) используется iproute2. Для отображения всех сведений (например, шлюз для каждого интерфейса) необходимо использовать команду:

      ip route show table all

      Источник:
      docs.eltex-co.ru

      [SMG|SBC] Сбрасывается ли лицензия при сбросе на заводские настройки
      При сбросе устройств SMG и SBC на заводские настройки лицензии не сбрасываются. Они хранятся в отдельном разделе диска, поэтому сброс устройства на default никак их не затрагивает.

      При сбросе устройств SMG и SBC на заводские настройки лицензии не сбрасываются. Они хранятся в отдельном разделе диска, поэтому сброс устройства на default никак их не затрагивает.

      Источник:
      docs.eltex-co.ru

      [SMG|SBC] Установка даты и времени через консоль shell
      Чтобы установить дату и временя на устройстве через telnet/ssh можно воспользоваться командой linux date.

      Чтобы установить дату и временя на устройстве через telnet/ssh можно воспользоваться командой linux date.

      Для этого нужно переключиться в режим оболочки линукс командой sh, либо shell.

      Затем выставить дату и время, например так:

      date -s “2015-05-05 09:00:00”

      Формат в этом примере: ГГГГ-ММ-ДД чч:мм:сс

      Источник:
      docs.eltex-co.ru

      [SMG] Какое максимальное количество префиксов/масок/модификаторов/интефейсов возможно создать
      Какое максимальное количество префиксов/масок/модификаторов/интефейсов возможно создать В настоящий момент на устройстве существуют следующие ограничения:

      В настоящий момент на устройстве существуют следующие ограничения:

      • Общее количество префиксов - 2048
      • Общее количество масок в каждом префиксе - 4096
      • Максимальная длина каждой маски - 1000 символов
      • Общее количество модификаторов - 8192
      • Общее количество SIP интерфейсов - 255
      • Общее количество транковых групп - 255
      • Максимальное количество планов нумерации - 16
      • Максимальное количество связок для абонентского типа регистрации на интерфейсах SIP - 3000
      • Максимальное число транковых направлений - 32
      • Максимальное число транковых групп в транковых направлениях - 32
      • Максимальное количество PBX профилей - 256
      • Максимальное количество сетевых интерфейсов - 10 с возможностью увеличения до 40 при установке лицензии SMG-VNI
      • Максимальное число линксетов ОКС-7 -16
      • Максимальное число IVR записей - 250

      На версиях ПО с RC12 до 3.2.1 количество транковых групп и SIP-интерфейсов было меньше - 64.

      На версиях ПО RC11 и ниже были следующие ограничения:

      • Общее количество префиксов - 255
      • Общее количество масок в префиксе - 512
      • Максимальная длина каждой маски - 1000 символов
      • Общее количество модификаторов - 8192
      • Максимальное количество планов нумерации - 1

      Источник:
      docs.eltex-co.ru

      [SMG] К номеру вызывающего абонента добавляется лишняя цифра при работе по протоколу Q.931
      Скорее всего, в настройках потока Q.931 стоит флаг «Передача категории АОН вызывающего». В этом случае в качестве первой цифры номера CgPN передается категория АОН абонента.

      Скорее всего, в настройках потока Q.931 стоит флаг «Передача категории АОН вызывающего». В этом случае в качестве первой цифры номера CgPN передается категория АОН абонента.

      Если на встречной станции такой функции нет, то на SMG необходимо отключить эту опцию.

      Источник:
      docs.eltex-co.ru

      [SMG] При звонках с использованием SIP вызов отбивается сразу после ответа (SMG не находит встречный MAC адрес для передачи RTP)
      Симптомы: сигнализация проходит успешно, но при организации RTP сессии вызов рушится, в логах можно найти строчки такого типа:

      Симптомы: сигнализация проходит успешно, но при организации RTP сессии вызов рушится, в логах можно найти строчки такого типа:

        17:34:46.400147  [INFO]  Conn[4003]: normal ping dest IP addr <192.168.0.32> (FOR FIND REMOTE MAC)
        17:34:46.400232  [INFO]  Conn[4003]: MAC not found after ping
        17:34:46.400286  [ERR ]  Conn[4003]: can't find remote MAC.

      Необходимо убедиться что есть маршрут до встречного адреса в таблице маршрутизации SMG. Для этого нужно подключиться к SMG com-портом/ telnet/ssh, перейти в режим shell и ввести команду route -n

      Если маршрут присутствует, то необходимо так же убедиться что он присутствует и в основном приложении. Для этого нужно выйти из режима shell командой exit, зайти в режим tracemode и ввести команду route

      SMG1016M> tracemode
      Entering character mode
      Escape character is '^]'.
      SMG1016M> Entering tracemode
      SMG1016M-[TRACES]> route

      В ответ должно быть что-то наподобие такого:

        09:27:40.401794  [INFO]  # ROUTE: eth0: dest: 192.168.86.0, gw: 192.168.18.5, mask: 255.255.255.0, intf-idx 0
        09:27:40.402010  [INFO]  # ROUTE: eth0.12: dest: 192.168.57.6, gw: 192.168.12.8, mask: 255.255.255.255, intf-idx 1
        09:27:40.402178  [INFO]  # ROUTE: eth0: dest: 192.168.18.0, gw: 0.0.0.0, mask: 255.255.255.0, intf-idx 0
        09:27:40.402329  [INFO]  # ROUTE: eth0.12: dest: 192.168.12.0, gw: 0.0.0.0, mask: 255.255.255.0, intf-idx 1
        09:27:40.402491  [INFO]  # ROUTE: eth0: dest: 192.168.0.0, gw: 0.0.0.0, mask: 255.255.255.0, intf-idx 2
        09:27:40.402641  [INFO]  # ROUTE: eth0: dest: 192.168.1.0, gw: 0.0.0.0, mask: 255.255.255.0, intf-idx 3
        09:27:40.402786  [INFO]  # ROUTE: eth0.2850: dest: 172.16.164.0, gw: 0.0.0.0, mask: 255.255.255.224, intf-idx 4
        09:27:40.402938  [INFO]  # ROUTE: eth0: dest: 0.0.0.0, gw: 192.168.18.1, mask: 0.0.0.0, intf-idx 0
        09:27:40.403083  [INFO]  # ROUTE: eth0.12: dest: 0.0.0.0, gw: 192.168.12.44, mask: 0.0.0.0, intf-idx 1

      Если маршрутов нет, то его необходимо добавить (например, через web-интерфейс в разделе Таблица маршрутизации).

      Если маршруты есть, то необходимо снять трассировку PBX_PSTN все уровни =1, уровень RTP = 99 и разбираться индивидуально с проблемой.

      P.S. При обновлении на версию 3.2.0 с более ранних версий, возможно появление данной проблемы. Ошибка была в том, что на версиях младше 3.2.0 в конфигурации таблицы маршрутизации можно было добавить default маршрут, чего нельзя сделать на новых версиях, т.к. этот маршрут должен создаваться автоматически на основе заданного default gateway.

      Таким образом необходимо в web-интерфейсе зайти в раздел “Таблица маршрутизации” и убедиться что все default маршруты находятся только в таблице “Маршруты, созданные автоматически”. Если они есть в таблице сконфигурированных маршрутов, то необходимо их оттуда удалить.

      Источник:
      docs.eltex-co.ru

      [SMG] СОРМ. Запрос списка ДВО абонента (команда №12)
      Запрос списка услуг ДВО производится командой №12. В соответствии с приказом запрос списка ДВО может быть осуществлен для любого локального абонента (не зависимо от того стоит он на контроле или нет).

      Общие сведения

      Запрос списка услуг ДВО производится командой №12. В соответствии с приказом запрос списка ДВО может быть осуществлен для любого локального абонента (не зависимо от того стоит он на контроле или нет). В ответ на команду №12 выдается сообщение №5, которое содержит признак номера телефона (1 байт), количество цифр в номере телефона (1 байт), номер телефона (9 байт, неиспользуемые заполняются FF), общее число услуг ДВО (1 байт), код услуги ДDО (3 байта, первый - код услуги, два остальных - FF). Длина сообщения не может превышать 45 байт. При длине сообщения свыше 45 байт формируется дополнительные сообщения №5 для передачи всей информации по услугам связи с установкой соответствующих значений в полях заголовка «общее количество сообщений» и «номер текущего сообщения».

      Существуют следующие коды услуг ДВО

      №п/п
      Наименование услуги
      Обозначение услуги
      Код услуги ДВО (HEX)
      1 Безусловная переадресация вызова (Call fowarding unconditional CFU 21
      2 Переадресация вызова при занятости (Call fowarding on subscriber busy CFB 29
      3 Переадресация вызова при неответе ((Call fowarding on no reply) CFNRY
      4 Любая переадресация вызова (All fowarding) All CF 20
      5 Удержание вызова (Call hold) HOLD 42
      6 Трехсторонняя связь (3-party) 3PTY 52
      7 Все многосторонние конференции (All multiparty SS CONF 50
      8 Передача вызова (Call transfer) CT 31
      9 Перехват вызова (Call pickup) CP 32
      10 Наведение справки во время разговора (Consultation call) CC 33

      Выдача списка услуг ДВО в сообщении №5 зависит от нескольких факторов: - типа абонента (локальный SIP-абонент или абонент выноса, т.е. подключен через транк с установленным флагом “локальное направление”); - наличие лицензии на ДВО.

      Рассмотрим каждый случай отдельно.

      SIP абонент, лицензии на ДВО не установлены

      В данном случае возможна выдача информации о ДВО переадресации (All CF, 2Ah), передаче вызова (CT, 31h), удержании вызова (HOLD, 42h) и наведении справки (CC, 33h). Информация о подключенной переадресации и передаче вызова выдается в случае если в параметрах абонента установлены флаги «Разрешить переадресацию (302)» и «Разрешить обработку сообщений REFER» соответственно.

      Информацию о подключенных услугах hold и CC выдается при установленном флаге «Разрешить обработку Re-INVITE с a=sendonly» в SIP-профиле.

      SIP абонент, лицензии на ДВО установлены

      В данном случае возможна выдача всех перечисленных выше ДВО. Если у абонента установлен флаг “Использовать ДВО”, то в сообщении №5 будут передаваться информация о подключенных у абонента услугах (в соответствии с таблицей “Активация услуг ДВО”).

      Если флаг “Использовать ДВО” не установлен, то по аналогии с предыдущим примером будет возможность выдавать информацию только о четырех ДВО (All CF, CT, HOLD, CC). В данном варианте флаги «Разрешить переадресацию (302)», «Разрешить обработку сообщений REFER» и «Разрешить обработку Re-INVITE с a=sendonly» расположены в SIP-профиле

      Абоненты выноса

      В случае если абоненты выноса подключены к SMG потоками Е1, то в ответ на команду №12 будет отправляться сообщение №5, в котором будет указываться что у абонента нет услуг ДВО.

      Если абоненты подключены через SIP-интерфейс, то возможна выдача информации о четырех ДВО (All CF, CT, HOLD, CC). В данном варианте флаги «Разрешить переадресацию (302)», «Разрешить обработку сообщений REFER» и «Разрешить обработку Re-INVITE с a=sendonly» расположены в настройках SIP-интерфейса.

      Источник:
      docs.eltex-co.ru

      [SMG] СОРМ. Информация о состоянии абонентского комплекта в сообщении №3
      В случае получения от ПУ СОРМ запроса на передачу данных об объектах контроля (команда №10) в ответ от SMG будет передано сообщение №3 (23h). В последнем 20-ом байте данного сообщения будет передаваться информация о состоянии абонентского комплекта. Этот параметр может принимать следующие значения:

      В случае получения от ПУ СОРМ запроса на передачу данных об объектах контроля (команда №10) в ответ от SMG будет передано сообщение №3 (23h). В последнем 20-ом байте данного сообщения будет передаваться информация о состоянии абонентского комплекта. Этот параметр может принимать следующие значения:

      Код состояния Расшифровка Описание
      00h Абонентский комплект исправен и объект контроля не имеет ограничений по пользованию исходящей/входящей связью Данное состояние выдается если абонент зарегистрирован на устройстве. Режим обслуживания в параметрах абонента выставлен в значение "включен"
      07h Объект контроля имеет ограниченные возможности при пользовании исходящей/входящей связью Данное состояние выдается если абонент зарегистрирован на устройстве. Режим обслуживания в параметрах абонента выставлен в значение отличное от "включен"
      FFh Информация о состоянии комплекта не доступна Данное состояние выводится для объектов с типом контроля 02h (контроль по полному номеру), 12h (контроль по неполному номеру) и 03h (контроль пучка каналов), т.е. для нелокальных абонентов


      Источник:
      docs.eltex-co.ru

      [SMG] Формат файла голосовых сообщений
      Параметры голосовых файлов должны быть следующие:

      Параметры голосовых файлов должны быть следующие:

      • File type: Wave (Microsoft)
      • Audio Format: CCITT A-Law (кодек G.711A)
      • Audio Attributes: 8 000 Hz; 8 Bit; Mono

      В случае если голосовой файл будет использоваться вместо стандартной фразы, выдающейся для информирования абонентов (например, о недоступности направления или ограничения доступа к услуге), то к такому файлу накладывается дополнительное ограничение на размер - он должен быть не более 2Мб.

      Источник:
      docs.eltex-co.ru

      [TAU|SMG] TAU16/TAU24/SMG2/SMG4/SMG2016. Распиновка консольного кабеля RJ45
      Для многопортовых VoIP шлюзов TAU16/TAU24, цифровых шлюзов SMG2/SMG4/SMG2016 конfльный вывод реализован в виде разъема RJ45

      Для многопортовых VoIP шлюзов TAU16/TAU24, цифровых шлюзов SMG2/SMG4/SMG2016 конfльный вывод реализован в виде разъема RJ45

      Распиновка относительно контактов разъема DB9 выглядит следующим образом:

      DB9 контакты
      RJ45 контакты
      2 6 (зеленый)
      3 3 (бело-зеленый)
      5 4 (синий)


      Источник:
      docs.eltex-co.ru

      [TAU|RG|SMG] TAU16/TAU24/TAU32m/TAU36/TAU72/RG14/RG24/RG54/SMG2/SMG4/SMG1016/SMG1016M/SMG2016/TAU8/TAU1M/TAU2M. Почему присутствует эхо при разговоре? Перейти к концу метаданных
      Эхо приносит неприятности, при отражении сигнала достаточной амплитуды на время более 50 мс. Первостепенно, стоит отметить тот факт, что эхо в VoIP сетях возникает из-за больших задержек распространения звукового сигнала от источника к приемнику, где присутствует аналоговая линия передачи.

      Эхо приносит неприятности, при отражении сигнала достаточной амплитуды на время более 50 мс. Первостепенно, стоит отметить тот факт, что эхо в VoIP сетях возникает из-за больших задержек распространения звукового сигнала от источника к приемнику, где присутствует аналоговая линия передачи. Это происходит, когда часть исходного сигнала, переданная вызываемому абоненту, поступает обратно в линию вызывающему. Цифровые устройства не создают эхо, но при цифровой обработке сигнала создаются задержки – основной компонент эха.

      Для устранения или уменьшения эффекта эха можно попробовать уменьшить задержки (если это возможно) путем поиска альтернативных путей передачи, уменьшения количества узлов в схеме и пр.

      Однако, есть и программные методы борьбы с эхом. Основной из них – эхокомпенсатор (эхоподавление или Echocanceller). Он анализирует сигнал на входе, сравнивает его с выходным сигналом и при совпадении вычитает его на входе. Недостатком данного метода является внесение небольшой задержки передачи сигналов в систему. На всех наших устройствах работа эхокомпенсатора регулируется программно (то есть Вы можете его включить или отключить).

      Имейте ввиду, что если эхо при разговоре слышит Ваш собеседник, то проблема с работой эхокомпенсатора на нашей стороне и, наоборот, если эхо при разговоре слышим мы, то встречный эхокомпенсатор не справляется со своей работой. В этом случае надо проверить включен или нет эхокомпенсатор.

      Настройки эхоподовления в наших устройсвах находятся в настройках кодеков в sip профиле:

      • ТАУ-XX: «PBX» – «SIP/H323 Profiles» – «Profile X» – «Codecs» – «Features» – «Echo canceller»
      • ТАУ4-8/RG14xx: «PBX» – «SIP» – SIP профиль – «Список кодеков в предпочтительном порядке» – «Использовать эхоподавление»
      • RG24xx/44xx: «IP телефония» – «Профили» – выбрать нужный профиль – «Дополнительные параметры» – «Использовать эхоподавление»
      • SMG: «Маршрутизация» – «Интерфейсы SIP» – выбрать нужный Интерфейс SIP – «Настройка кодеков/RTP» – «Эхо

      Источник:
      docs.eltex-co.ru
