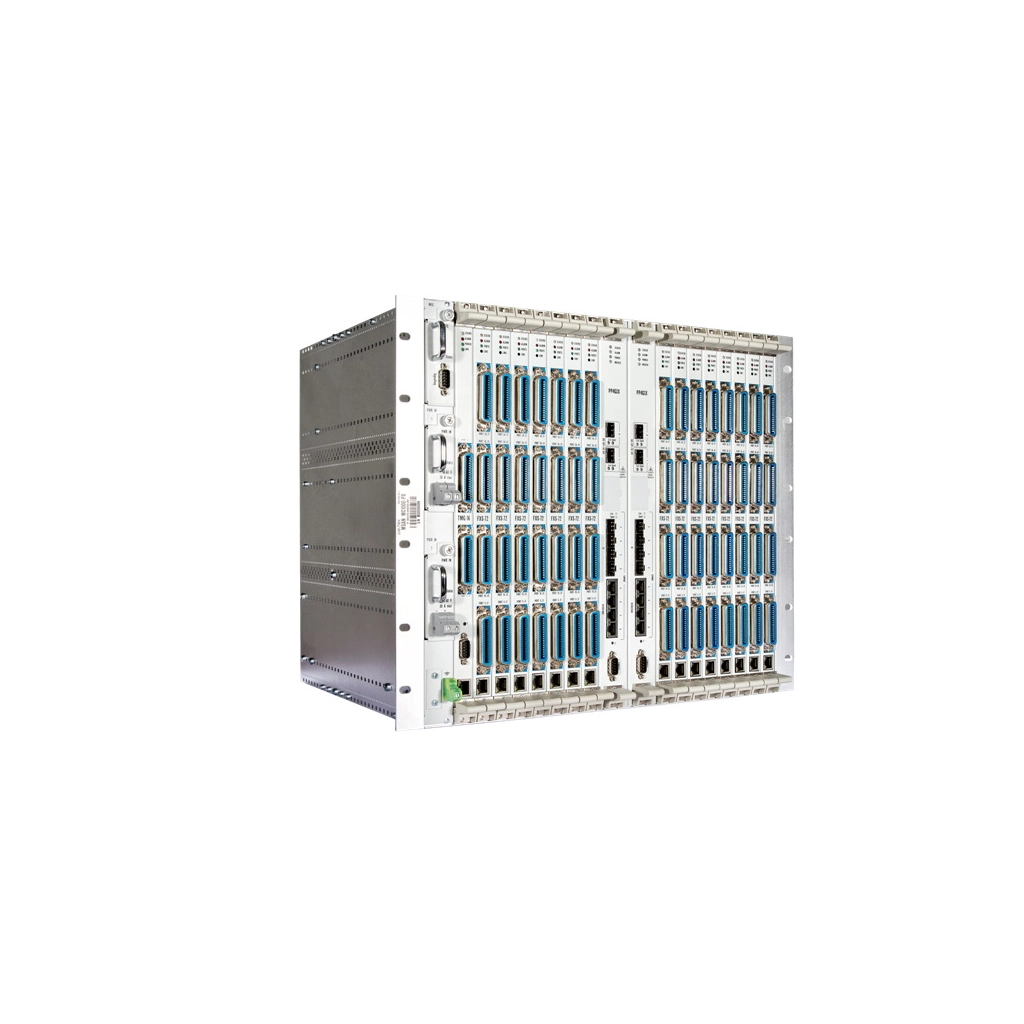

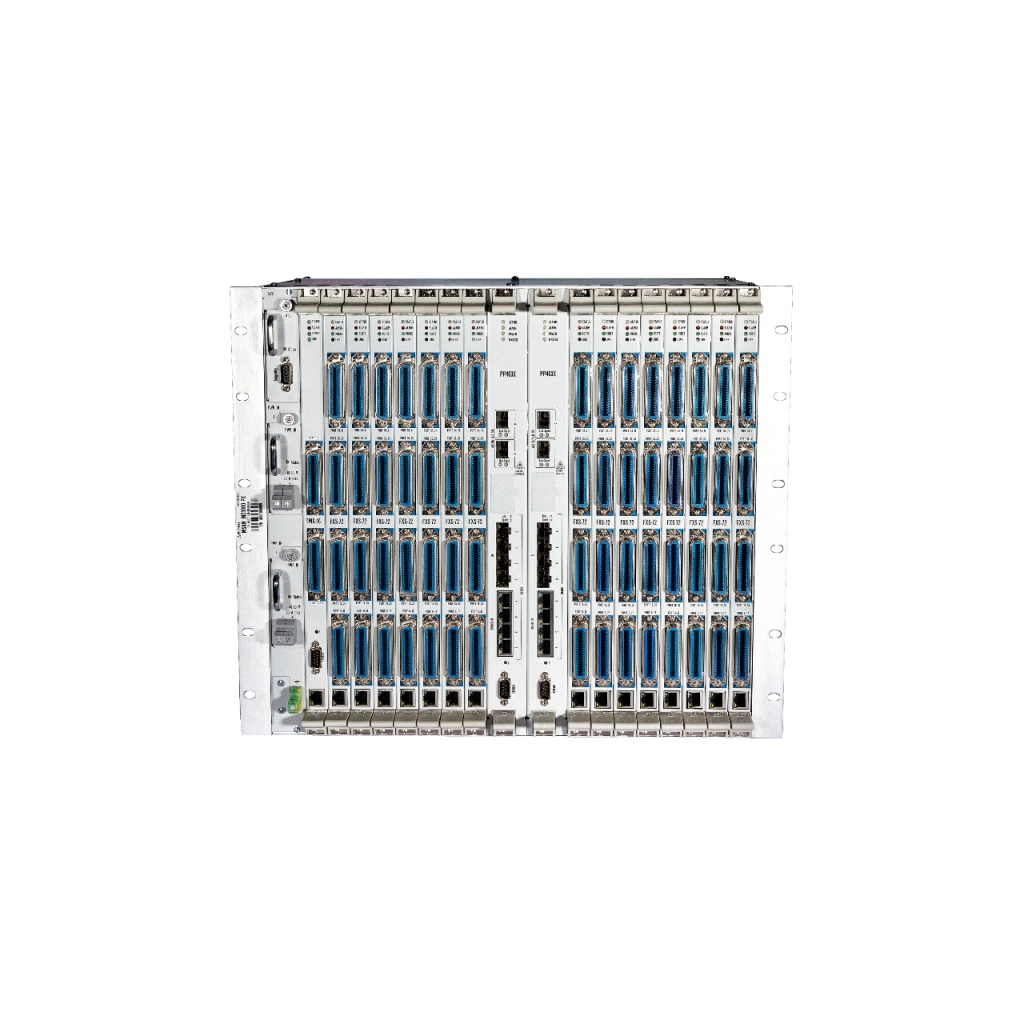

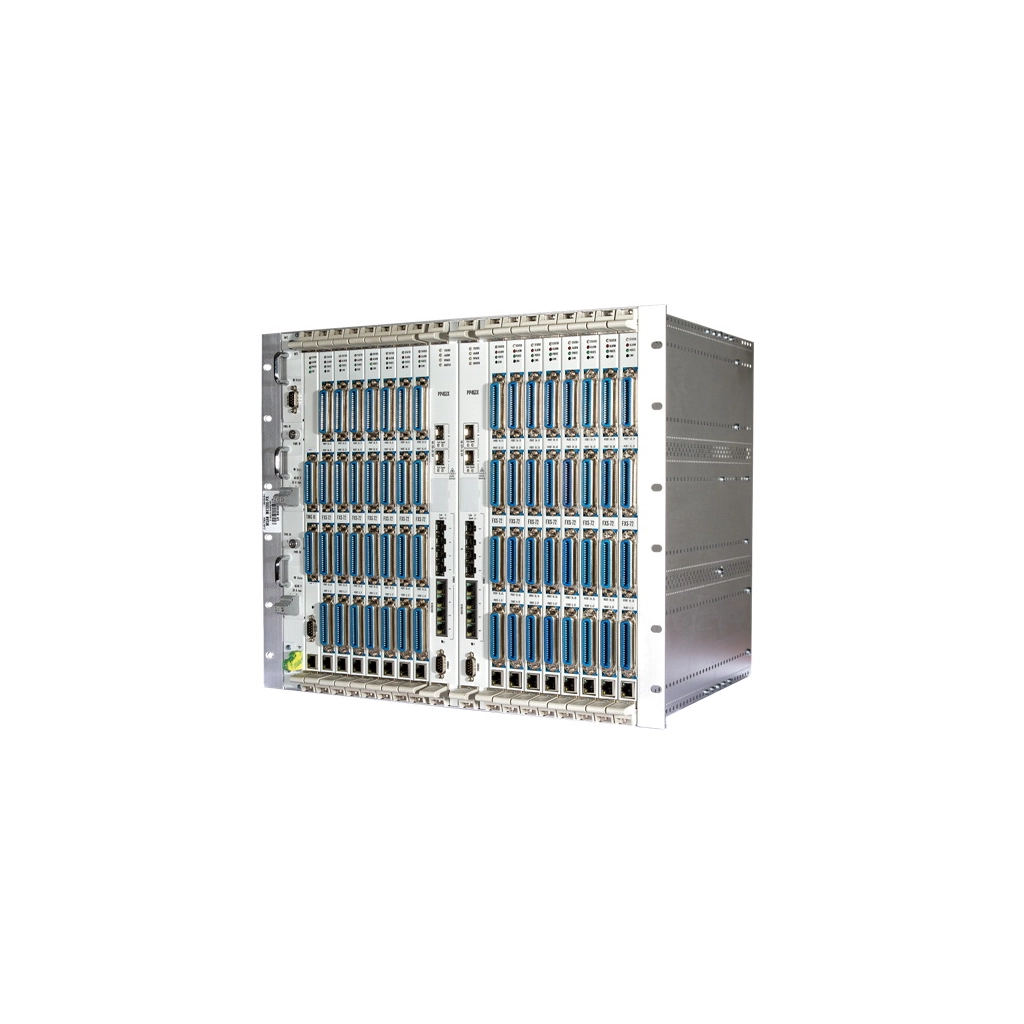

MSAN MC1000-PX (до 1152 FXS, 16 E1)

Модульный конструкция: до 16 модулей 72FXS.
  • до 1152 абонентов
  • подключение по V5.2 и PRI
  • поддержка SIP и SIP-T
  • поддержка внутренней коммутации
  • горячее резервирование электропитания
  • максимальная дальность линии – 6 км
  • измерение параметров абонентской линии
  • защита портов по току и напряжению


Цена указана за каркас

Цена GPL ?

125 560Снизить цену
Под заказ
125 560 Оформить заявку
Тип оборудованияАбонентское
FXSболее 72
Установка в стойку9U
Посмотреть аналогичные устройства >

Универсальное решение

MSAN MC1000-PX – интегрированная платформа, предназначенная для построения узлов абонентского доступа с высокой концентрацией портов. Благодаря сочетанию технологий Voice over IP и TDM платформа гибко интегрируется в сеть оператора связи.  MSAN MC1000-PX позволяет сохранить существующую кабельную инфраструктуру, обеспечивая подключение аналоговых телефонных аппаратов к IP-сети.


Модульная структура

Платформа доступа MC1000-PX имеет модульную структуру, что позволяет гибко наращивать абонентскую емкость. Модули устанавливаются в стандартный 19” евроконструктив высотой 9U, имеющий 16 универсальных слотов для модулей периферии и 2 слота для модулей центральных Ethernet-коммутаторов.


Миграция в  NGN

MSAN MC1000-PX ­– идеальное решение для замены  устаревших телефонных станций. Модуль цифрового шлюза TMG16 позволяет подключить MC1000-PX к вышестоящей АТС по протоколу V5.2. При переходе к сетям NGN достаточно перенастроить устройство для маршрутизации вызовов в IP-сеть.


Централизованное управление

Cистема Eltex.EMS предназначена для централизованного мониторинга и управления всем сетевым оборудованием Eltex. Для MSAN MC-1000PX реализованы следующие возможности: мониторинг физических параметров,  управление абонентскими профилями, сбор статистики по физическим и логическим интерфейсам.

Интерфейсы

  • до 1152 портов FXS
  • до 16 потоков Е1
  • до 8 комбо-портов 10/100/1000Base-T/1000Base-X
  • до 4 портов 10GBase-X

Управление и мониторинг

  • Конфигурирование: CLI (Telnet, COM-порт), SNMP
  • Управление через систему Eltex.EMS

Физические характеристики

  • Два ввода электропитания: -48 В DC (в режиме горячего резервирования)
  • Потребляемая мощность: до 2,6 кВт (при полной  нагрузке)
  • Габариты (ширина, высота, глубина): 420x432x240 мм, типоразмер 9U



Модуль PP4G3X

Интерфейсы

  • 4 комбо-порта 10/100/1000Base-T/1000Base-X (SFP)
  • 2 порта 10GBASE-X (SFP)

Сетевые функции

  • Поддержка протоколов STP, RSTP, MSTP
  • Расширенная поддержка VLAN, Q-in-Q
  • Объединение каналов с использованием LACP
  • Маршрутизация пакетов на основе VLAN ID
  • Зеркалирование портов (Port Mirroring)
  • DHCP snooping
  • UDP Relay, DHCP Relay
  • Поддержка SNTP, DNS, STP, LLDP



Модуль FXS72

Физические интерфейсы

  • 72 порта FXS (с поддержкой функции тестирования абонентских линий)
  • 1  диагностический порт 10/100/1000Base-T (RJ-45)

Протоколы VoIP

  • SIP
  • SIP-T

Голосовые кодеки

  • G.729 (A, B)
  • G.711 (a-law, µ-law)
  • G.723.1 (6,3/5,3 кбит/с)
  • G.726

Поддержка факсов

  • T.38 UDP Real-Time Fax
  • G.711 (a-law, µ-law) pass-through

Голосовые стандарты

  • VAD (детектор активности речи)
  • CNG (генерация комфортного шума)
  • AEC (эхо компенсация, рекомендация G.168)

Функциональные особенности

  • Аутентификация на SIP-сервере с общим логином и паролем для всех абонентов
  • Аутентификация на SIP-сервере с индивидуальным логином и паролем для каждого абонента
  • Прямая маршрутизация к незарегистрированным на SIP-сервере устройствам
  • Внутренняя коммутация соединений при потере связи с SIP-сервером (при наличии TMG-модуля)
  • Регулярные выражения в Dialplan
  • Ограничение количества одновременных соединений
  • Применение настроек без перезагрузки
  • Взаимодействие с IMS
  • Поддержка резервных SIP-серверов

Качество обслуживания (QoS)

  • 4 очереди приоритета
  • Распределение пакетов по очередям на основании приоритета 802.1p и/или Diffserv
  • Назначение Diffserv и приоритетов 802.1р для пакетов SIP и RTP

Дополнительные виды обслуживания

  • Определение номера (Caller ID)
  • Выдача имени звонившего и времени звонка в режиме FSK
  • Запрет выдачи Caller ID (CLIR)
  • Передача вызова (Call Transfer)
  • 3-сторонняя конференция (3-way conference)
  • Горячая/теплая линия (Hotline/Warmline)
  • Ожидание вызова (Call Waiting)
  • Удержание вызова (Hold/Retrieve)

Сетевые функции

  • Возможность использования разных VLAN для сигнализации, RTP и управления

Типы подключений

  • Статический IP-адрес
  • DHCP-клиент
  • PPPoE-клиент

Диагностика
  • Syslog
  • Тестирование физических параметров абонентских линий





Модуль TMG16

Управление вызовами

  • Маршрутизация по номеру вызываемого (CdPN) и вызывающего (CgPN) абонента
  • Модификация номера до и после маршрутизации
  • Настройка режима обслуживания абонента

Передача факсов

  • T.38 Real-Time Fax
  • G.711 (a-law, µ-law) pass-through

Емкость

  • до 16 потоков E1 (до 4 субмодулей M4E1)
  • до 768 каналов VoIP (до 6 субмодулей SM-VP-M300)

TDM протоколы

  • V5.2
  • PRI

Функционал VoIP

  • Поддержка протоколов SIP и SIP-T
  • Регистрация и аутентификация SIP-абонентов
  • RFC 3261 SIP 2.0
  • RFC 3262 SIP PRACK
  • RFC 4566 Session Description Protocol (SDP)
  • RFC 3263 Locating SIP servers for DNS lookup SRV and A records
  • RFC 3264 SDP Offer/Answer Model
  • RFC 3311 SIP UPDATE
  • RFC 3515 SIP REFER
  • RFC 3891 SIP Replaces Header
  • RFC 3892 SIP Referred-By Mechanism
  • RFC 2976 SIP INFO Method
  • RFC 2833 RTP Payload for DTMF Digits, Flash event
  • RFC 3108 Attributes ecan and silenceSupp in SDP
  • Возможность сохранения внутренней коммутации вызовов при потере связи с Softswitch

МС1000-PX

Шасси коммутационного блока MSAN MC1000-PX: 2 слота для ethernet-коммутаторов PP4G3X, 16 слотов для модулей FXS72 / TMG16, 9U

PP4G3X

Модуль ethernet-коммутатора для установки в шасси MC1000-PX: 4 комбинированных порта 10/100/1000Base-T / 1000Base-X(SFP), 2 порта 10GBASE-X

FXS72

Модуль аналоговых абонентских комплектов FXS72 для установки в шасси MC1000-PX: 72 FXS-порта

TMG16

Модуль транкового шлюза TMG16 для установки в шасси MC1000-PX: 4 слота для субмодулей М4Е1, 6 слотов для субмодулей SM-VP-M300
[MSAN] Настройка опции 82

Опция 82 настраивается отдельно для каждого модуля FXS72 в common-интерфейсе . При этом опция будет действовать как на common-интерфейсе, так и на интерфейсах для сигнализации и RTP.

Для задания подопции Agent Circuit ID введите команду

service-interfaces common dhcp-option option82 cid <slot> <cid_option>

где slot  - слот, в котором установлен модуль FXS72 для которого задается опция. Допускается задать диапазонслотов чрез дефис или перечислить их через запятую;

cid_option - значение подопции Agent Circuit ID (максимум 64 символа). В случае если в подопции используются пробелы, то необходимо задавать ее в кавычках.

Примеры задания данной подопции:

msan(config)# service-interfaces common dhcp-option option82 cid 3 "fxs72 slot3 example"
msan(config)# service-interfaces common dhcp-option option82 cid 6-7 eltex_82_option_cid msan(config)# service-interfaces common dhcp-option option82 cid 1,9,15 msan msan(config)# service-interfaces common dhcp-option option82 cid 2,4-5 cid-example

 Для задания подопции Agent Remote ID введите команду:

service-interfaces common dhcp-option option82 rid <slot> <rid_option>

где slot  - слот, в котором установлен модуль FXS72 для которого задается опция. Допускается задать диапазонслотов чрез дефис или перечислить их через запятую;

rid_option - значение подопции Agent Remote ID (максимум 64 символа). В случае если в подопции используются пробелы, то необходимо задавать ее в кавычках.

Примеры задания данной подопции:

msan(config)# service-interfaces common dhcp-option option82 rid 3 "slot3 example rid"
msan(config)# service-interfaces common dhcp-option option82 rid 6-7 eltex_82_option_rid msan(config)# service-interfaces common dhcp-option option82 rid 1,9,15 fxs72 msan(config)# service-interfaces common dhcp-option option82 rid 2,4-5 rid-example
[MSAN] Обновление ПО с версии 1.3 и 1.4

Для обновления ПО вам понадобится программа tftp-сервера.

  1. Подключитесь к устройству по telnet или ssh, введите логин и пароль
  2. Активируйте консоль
    enable
  3. Дайте команду на скачивание файла с tftp-сервера:
    copy tftp://HOST/FILE fs://firmware
    где HOST - IP-адрес tftp-сервера
    FILE - имя файла ПО (обычно firmware.msan)
  4. Дайте команду на загрузку с новой версии ПО
    boot system image-alternate
  5. Перезагрузите устройство командой
    reload system
  6. Сначала произойдет перезагрузка ведомого PP4. После его загрузки перезагружается ведущий модуль и платы периферии. Платы периферии перезагружаются, если версия программного обеспечения на перезагруженном ведомом модуле отличается от версии, работающей на самих модулях (такое происходит при перезагрузке после смены программного обеспечения).
  7. После загрузки ведомого модуля и переходе его в ведущий режим дайте команду на подтверждение обновления
    boot confirm
    Контролировать загрузку процессора и его режим работы можно по команде
    show stack
[MSAN] Сброс на заводские настройки

Для сброса конфигурации MSAN на заводские настройки подключитесь к нему по telnet, ssh или com-портом.

  1. Зайдите в режим командной строки (логин admin). По умолчанию для данного режима пароль password.
  2. Активируйте консоль командой enable:
    msan> enable
  3. Введите команду default. При этом все текущие настройки в конфигурации candidate-config очистятся (кроме management VLAN)
    msan# default
  4. Примените изменения командой commit и подтвердите их командой confirm
    msan# commit
    msan# confirm
[MSAN] Настройка логирования для модулей FXS

Настройка логирования модулей fxs72 производится на процессоре РР4. Поэтому необходимо подключиться к нему com-портом или по telnet (логин admin, пароль password).

Перейти в режим конфигурирования

enable
config

Включить логирование командами

app debug
app error
app info
app warning
debug-level sip 5

Настроить адрес и порт сервера, на который отправлять логи

syslog port №порта
syslog server ip-адрес

Запустить сислог

syslog run

Указать направление вывода отладочной информации

trace-out syslog-server

После этого подтвердить и принять изменения

commit
confirm

При настройке логирования необходимо учесть, что сислог будет отправляться с каждой платы FXS индивидуально с нетегированного интерфейса. Поэтому у каждого модуля должен быть настроен common ip, с которого будут отправляться логи.

service-interfaces common ip <номер слота> <ip-адрес>

При необходимости настроить шлюз

ip gateway <адрес шлюза>
[MSAN] Настройка конфигурации для V5.2
  1. Подключаемся к процессору PP4 по com-порту (логин admin, пароль password). Активируем консоль и переходим в раздел конфигурирования
    enable
    config
  2. Задаем сетевые настройки для управления процессором PP4:
    • задаем IP-адрес, маску и шлюз
      management ip <ipaddr> <netmask>
      management gateway <gw>
      где ipaddr - адрес процессора
      netmask - сетевая маска
      gw - шлюз
    • задаем VLAN для управления
      boot
      management vlan <MNG-VLAN>
      exit
      где MNG-VLAN - номер VLAN для управления
  3. Прописываем слоты в конфигурации
    shelf slot 0 tmgsip
    shelf slot <slot-num> fxs72sip
    где slot-num - номера слотов, в которых установлены модули FXS72
  4. Прописываем VLAN для внутренней коммутации вызовов (отличный от управления)
    interface vlan <SERVICE-VLAN>
    tagged slot-channel <slot>
    exit
    где SERVICE-VLAN - номер VLAN для телефонии
    slot - номера слотов TMG и FXS72, установленных в MSAN
  5. Настраиваем регистрацию модулей на TMG и передачу DTMF
    voice service sip
    proxy-mode parking
    proxy-address 1 192.168.31.1 5060
    regrar-address 1 192.168.31.1 5060
    exit
    voice service voip
    dtmf-mode info
    exit
  6. Включаем режим соединения с модулем TMG сразу при поднятии трубки на порте FXS72
    sip-dialing immediate
  7. Задаем ip-адреса для модулей FXS72, с которых они будут регистрироваться на TMG
    service-interfaces rtp vid <slot> <SERVICE-VLAN>
    service-interfaces rtp ip <slot> 192.168.31.X 255.255.255.224
    service-interfaces rtp enable <slot>
    service-interfaces sig enable <slot>
    service-interfaces sig vid <slot> <SERVICE-VLAN>
    service-interfaces sig ip <slot> 192.168.31.X 255.255.255.224
    где SERVICE-VLAN - номер VLAN для телефонии, выбранный в пункте 4
    slot - номер слота FXS72
    X - номер слота FXS72 увеличенный на 1
  8. Настраиваем модуль TMG
    • переходим в раздел конфигурирования TMG
      top
      tmg
      config
    • задаем сетевые настройки
      network
      set vlan ip VLAN1 192.168.31.1
      set vlan mask VLAN1 255.255.255.224
      set vlan enable VLAN1 on
      set vlan id VLAN1 <SERVICE-VLAN>
      set rtp_vlan VLAN1
      set sig_vlan VLAN1
      exit
      где SERVICE-VLAN - номер VLAN для телефонии, выбранный в пункте 4
    • создаем SIP-интерфейс для обработки вызовов
      new sipt-interface
    • Включаем потоки Е1
      e1 <e1-num>
      enabled
      exit
      где e1-num - номер потока Е1 (потоки считаются с 0)
    • Настраиваем V5.2
      v52 an
      interface l3address range <l3-start> <l3-end>
      interface link primary <p-e1>
      interface link primary secondary <s-e1>
      interface link add <e1-num>
      interface id <itf-id>
      interface vid <itf-vid>
      interface apa on
      interface dtmf dialing <on/off>
      exit
      где l3-start - начальный l3-адрес
      l3-end - конечный l3-адрес
      p-e1 - номер primary потока Е1
      s-e1 - номер primary потока Е1
      e1-num - номера дополнительных потоков Е1
      itf-id - идентификатор интерфейса (в соответствии с настройкой LE стороны)
      itf-vid - variant ID интерфейса (в соответствии с настройкой LE стороны)
      dtmf dialing - включение/отключение передачи DTMF на LE сторону (для БКП и БКП-М данная настройка должна быть выключена)
    • Прописываем соответствие между портами модулей FXS72 и l3-адресами
      top
      tmg
      sip-user v52an-l3addr <l3-start> voice-port 1/<slot-num>/0-71
      где l3-start - начальный l3-адрес из предыдущего пункта
      slot-num - номера слотов модулей FXS72
  9. Применяем конфигурацию и подтверждаем изменения:
    top
    commit
    confirm
[MSAN] Настройка LACP
  1. Для настройки LACP на MSAN подключитесь к устройству com-портом или по Telnet/SSH.
  2. Залогиньтесь под пользователем admin (пароль по умолчанию password).
  3. Перейдите в привилегированный режим командой enable.
  4. Перейдите в режим управления командой configure.
  5. Настройте интерфейс для группы агрегации LAG внешних uplink-интерфейсов (port-channel)
    interface port-channel <id>
    где id - порядковый номер группы агрегации, в которую будут добавлены порты, принимает значения [1 .. 8]
  6. Включите режим LACP и установите значение скорости для интерфейса
    mode lacp
    speed <1000M/100M/10M>
    exit
  7. Настройте внешние uplink-интерфейсы (front-port)
    interface front-port U/P
    где U - номер процессора [1 .. 2];
    P - номер front-порта, который нужно включить в LACP
    speed <1000M/100M/10M>
    no spanning-tree enable
    channel-group <id> force
    exit
    где id - порядковый номер группы агрегации, в которую будут добавлены порты, принимает значения [1 .. 8] (такой же как был настроен выше)
  8. В случае если у вас сигнализация SIP  и/или RTP передаются в VLAN, то вам необходимо добавить созданный port-channel в данный интерфйес VLAN:
    interface vlan <VLAN ID>
    tagged port-channel  <id>
    exit
    где VLAN ID - идентификатор VLAN для SIP и/или RTP;
    id - порядковый номер группы агрегации, в которую будут добавлены порты, принимает значения [1 .. 8]
  9. Примените внесенные изменения командой do commit
  10. Подтвердите изменения командой do confirm. В противном случае настройки откатятся к предыдущим после истечения таймера подтверждения настроек (по умолчанию 10 минут)

Настройку необходимо проводить для обоих процессоров PP4G3X.
