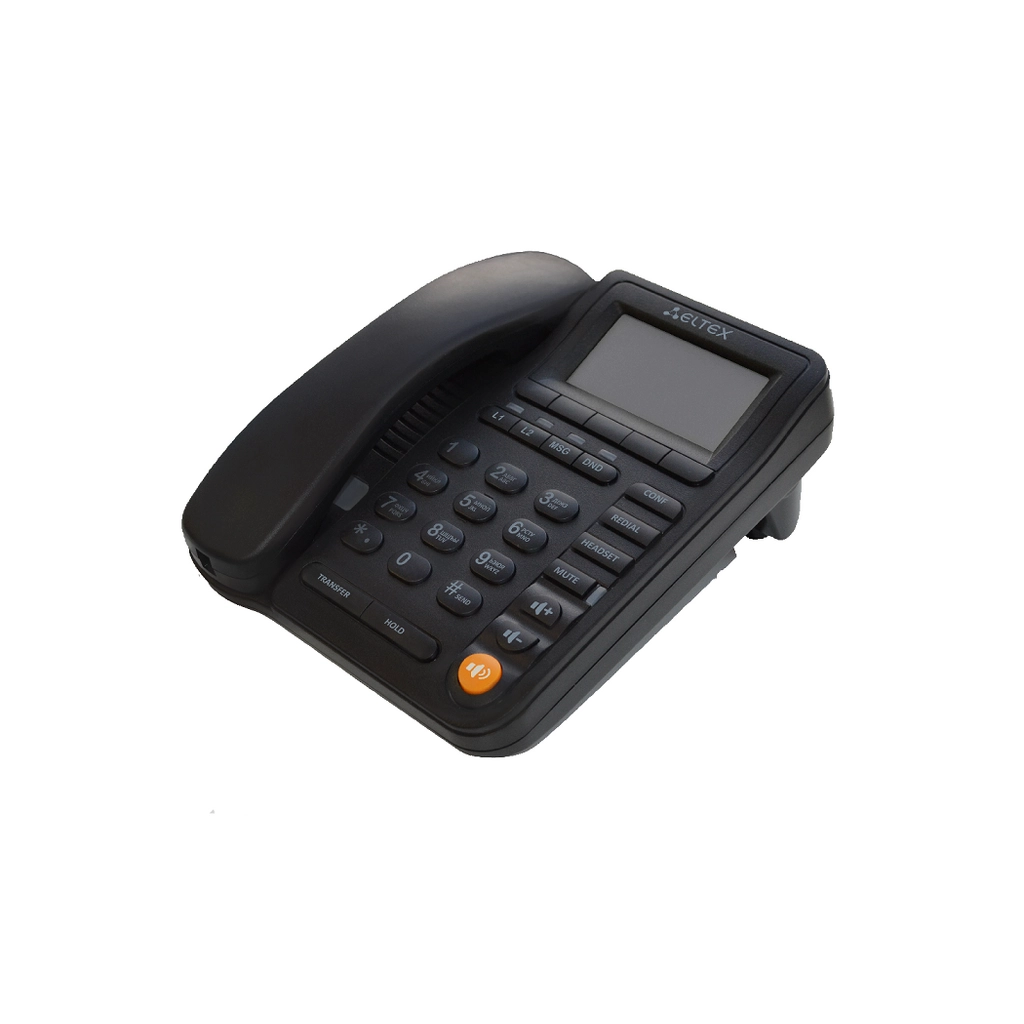

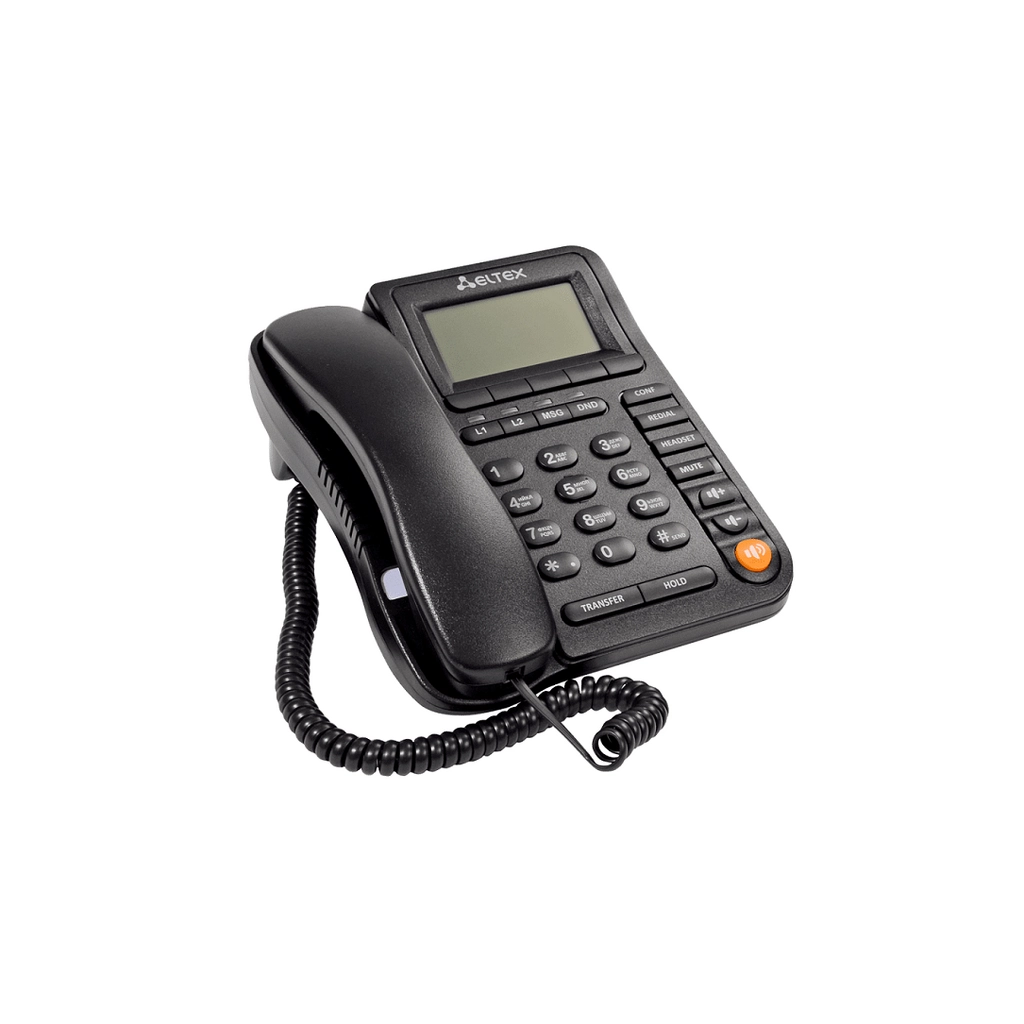

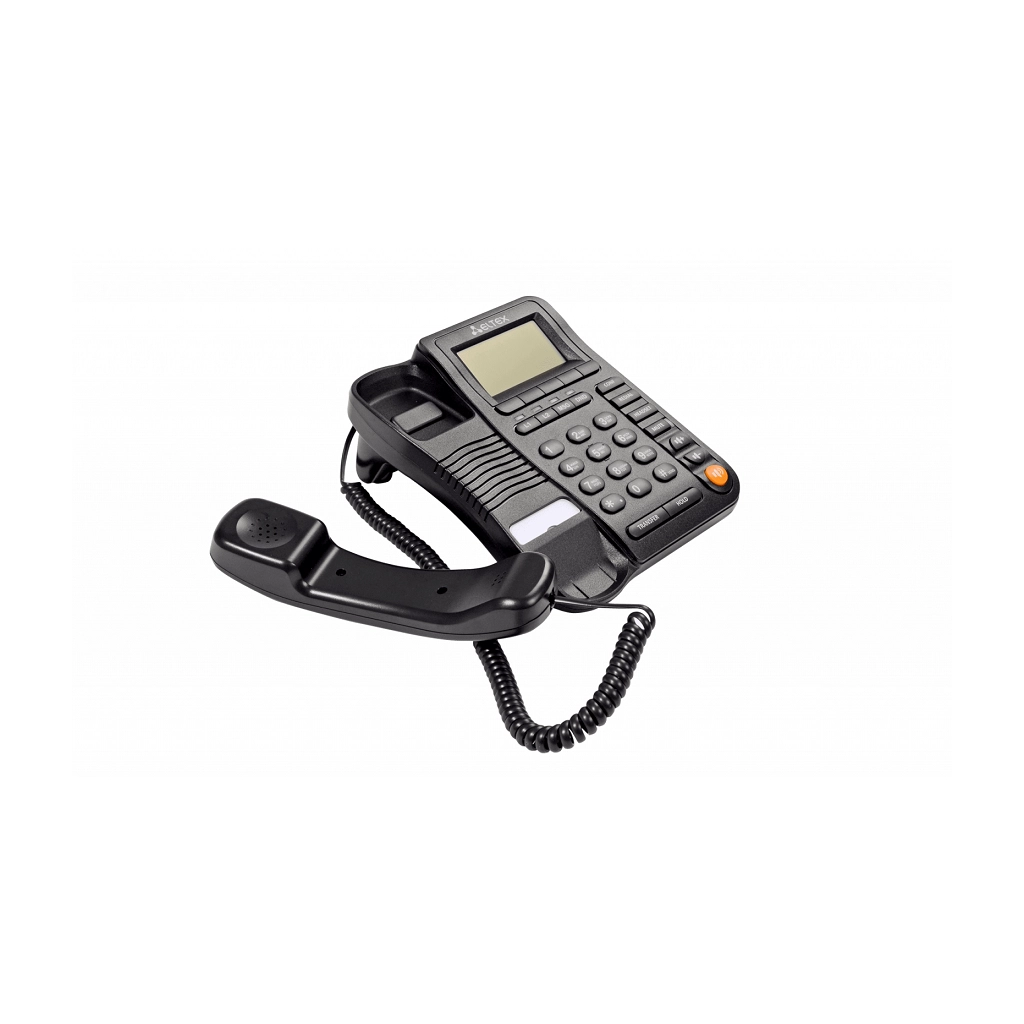

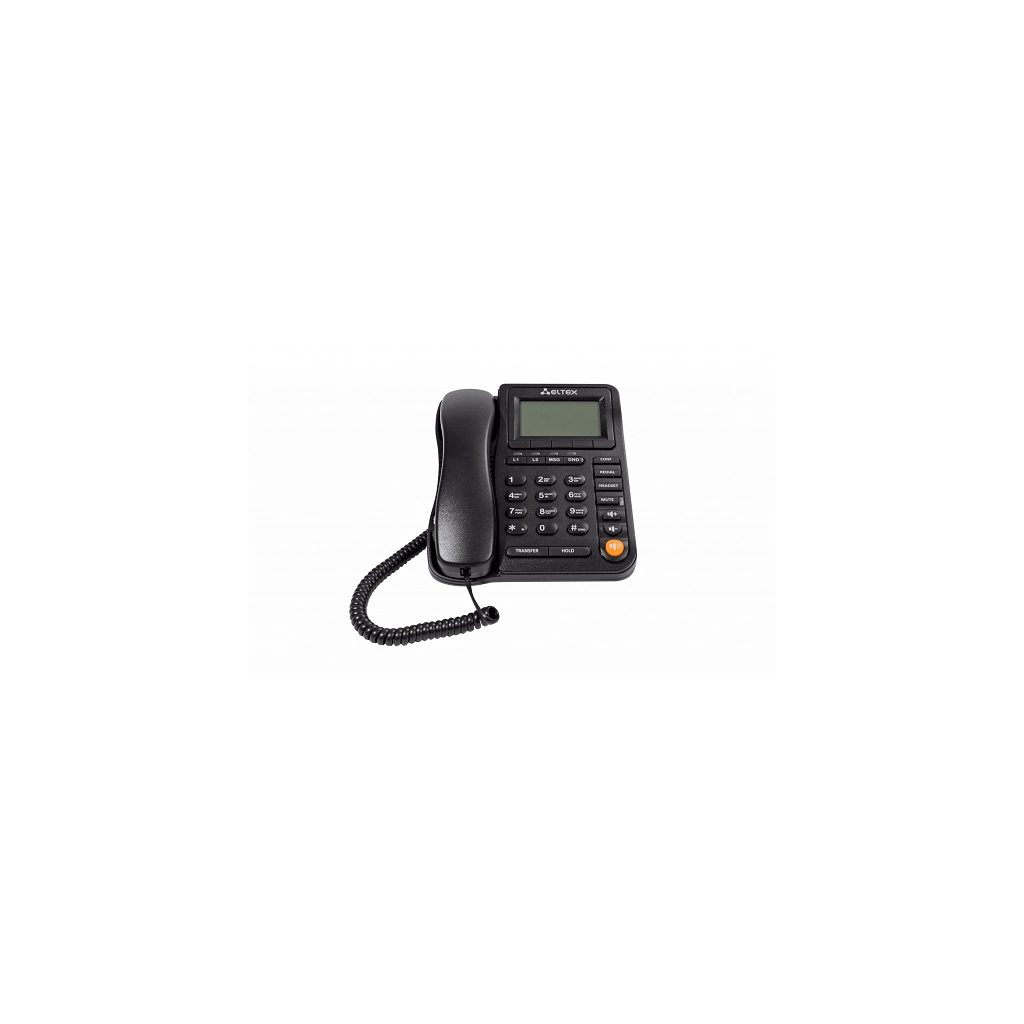

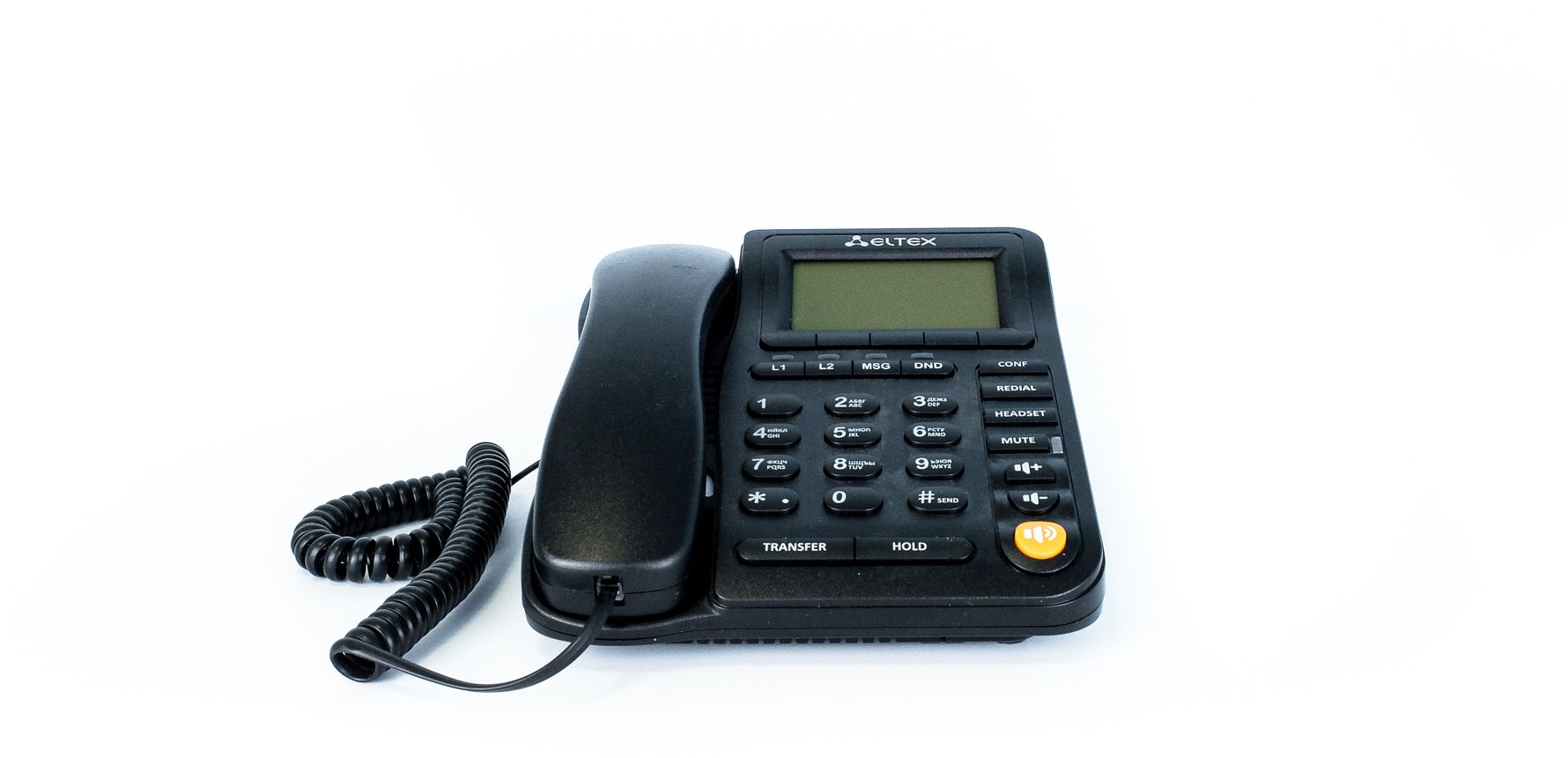

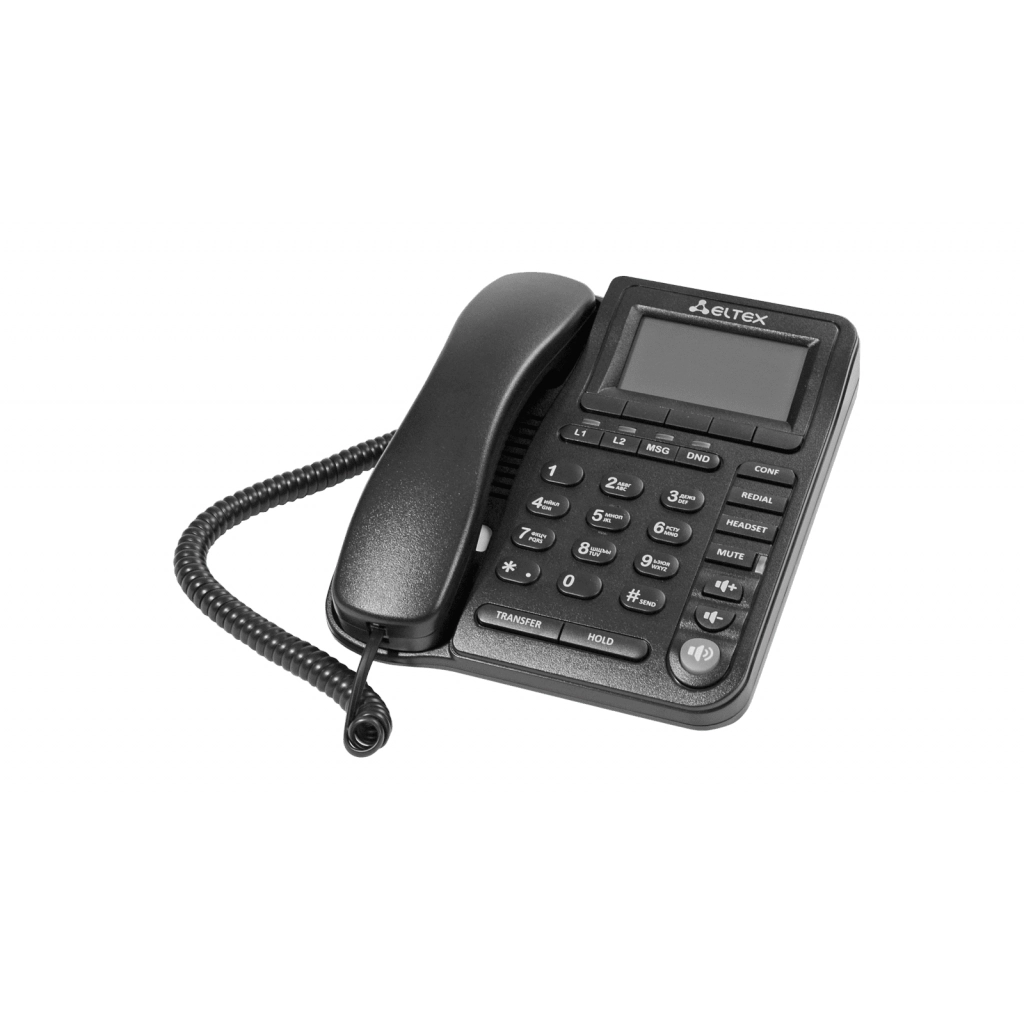

VP-12 IP-телефон Eltex

ТОРП
Снят с производства
Заменён на: VP-15
Артикул:

VP-12

  • HD Voice
  • Поддержка двух SIP аккаунтов
  • ЖК дисплей
  • Автоконфигурирование (TR-069, DHCP)

Eltex
Цена:
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 31 год
Офис: Новосибисрк
Репьюк Алексей
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 8 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
Самойлов Иван (Новосибирск)
Возраст: 34 года
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Возраст: 29 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 34 года
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Опыт работы с Eltex: 1 год
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 31 год
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)

Тип IP-АТС
Тип корпуса Настольное исполнение
Экран Монохромный
Размер экрана 128x64 px
Индикатор занятости на клавишах Нет
В реестре Минпромторга (ТОРП) Да
Кол-во SIP-аккаунтов 2
Размер коробки ШхВхГ, мм 255 x 100 x 230
Вес брутто, кг 1.1

Первый отечественный IP-телефон

Первые модели IP-телефонов Eltex заняли бюджетный сегмент рынка и стали достойными конкурентами имеющимся на рынке иностранным моделям. Телефоны были протестированы на сетях многих федеральных компаний и рекомендованы к закупкам. В пул потребителей новинки вошли представители Крупных Корпоративных заказчиков, региональные и федеральные операторы связи, розничные сети, а так же сегмент ведомственных структур и бюджетных учреждения.

Корпусное исполнение

IP-телефон имеет большой монохромный ЖК дисплей с подсветкой. Ко всем телефонам возможно подключение гарнитуры HP-12:1хJack 3.5 мм, 1,5 м.



  • HD Voice
  • Поддержка двух SIP аккаунтов
  • ЖК дисплей
  • Автоконфигурирование (TR-069, DHCP)

IP -телефон VP-12 - современный IP-телефон с встроенным коммутатором, который позволяет подключить ПК и IP-телефон пользователя по одной физической линии.

Офисный терминал

VP-12 отлично подойдет для организаций с высокими требованиями к качеству передаваемой голосовой информации, надежности и удобству использования.


Высокое качество звука

Высокопроизводительная аппаратная платформа на базе надежного чипа. Поддержка всех основных аудиокодеков, применяемых в VoIP-сетях (G.711, G.722, G.723, G.726, G.729), функций эхокомпенсации, детектора тишины, генератора комфортного шума, приема и генерации сигналов DTMF, а также механизмов приоритезации трафика (QoS) обеспечивают высокое качество голосовой информации.


Резервирование

При отсутствии связи с основным SSW, производится автоматическое переключение на резервный SIP-сервер с контролем работоспособности основного сервера.


Система управления Eltex.ACS (TR-069)

Система автоконфигурирования Eltex.ACS, реализованная на базе протокола TR-069, предоставляет оператору удобный функционал по управлению версиями ПО и конфигурацией телефона.
Eltex.ACS автоматически загружает в устройство индивидуальную конфигурацию в соответствии с учетными данными абонента. Функция интеллектуального обновления версий ПО последовательно работает с устройствами на сети, обновляя группы устройств в порядке заданной очереди.
Система Eltex.ACS имеет NorthBound Interface (NBI) для стыковки с OSS комплексами.


Простота использования

Удобное расположение клавиш, интуитивное меню и дружественный web-интерфейс управления с поддержкой мультиязычности обеспечивают простоту использования VP-12 в корпоративных телефонных сетях.

              Схема включения                                                       Схема применения

Функции телефона
  • 2 SIP-аккаунта с независимой настройкой
  • Георграфическое резервирование SIP-сервера (поддержка до 4 резервных SIP-серверов)
  • Гибкий план нумерации
  • Работа без SIP-сервера
  • Отображение номера и имени вызывающего абонента (CallerID)
  • Отключение микрофона (Mute)
  • Повторный набор номера (Redial)
  • Возможность устанавливать разные рингтоны для аккаунтов
  • Возможность загрузки собственных рингтонов
  • История вызовов (Call History)
  • Локальная телефонная книга на 200 номеров (Local Phonebook) с возможностью импорта и экспорта контактов
  • Телефонная книга LDAP (LDAP Remote Phonebook)
  • Поддержка режима громкой связи
  • Прием и отправка коротких текстовых сообщений (SIP MESSAGE)
  • Просмотр счетчиков голосовой почты
  • Индикация непрослушанных голосовых сообщений (MWI)
  • Удаленная телефонная книга (Remote Phonebook)
Дополнительные виды обслуживания
  • Удержание вызова (Call Hold)
  • Перевод вызова (Call Transfer)
  • Уведомление о поступлении нового вызова (Call Waiting)
  • Переадресация по занятости (CFB)
  • Переадресация по неответу (CFNR)
  • Безусловная переадресация (CFU)
  • Режим «Не беспокоить» (DND)
  • Запрет выдачи Caller ID (CLIR)
  • Локальная трехсторонняя конференция (Local 3 Way-conference)
  • Поддержка удаленной конференции по RFC4579
  • Горячая/теплая линия (Hotline/Warmline)
  • Прием интерком-вызова
  • Автоматический ответ на вызов
Экран, индикаторы и клавиши
  • Монохромный дисплей с диагональю 3,2 дюйма (81 мм) и разрешением 128x64, с подсветкой
  • Два языка интерфейса на выбор (русский и английский)
  • Функциональные клавиши со светодиодным индикатором: клавиши аккаунтов, сообщение, не беспокоить, отключение микрофона
  • Функциональные клавиши без индикатора: передача вызова, удержание вызова, конференция, повторный набор, переключение на гарнитуру, клавиши регулировки громкости, громкая связь
  • 2 кнопки SIP-линий c индикацией состояния
Протокол VoIP
  • SIP
Голосовые кодеки
  • G.711 a-law, µ-law
  • G.723.1
  • G.726
  • G.729
Голосовые стандарты
  • Детектор активности речи (VAD)
  • Эхокомпенсация, рекомендации G.165, G.168 (AEC)
Диагностика
  • Мониторинг состояния устройства через web-интерфейс
  • Вывод отладочной информации в Syslog, Telnet
Управление и мониторинг
  • Web-интерфейс управления (русская и английская версия)
  • SSH
  • Telnet
  • Autoprovision – автоматическая настройка (TR-069, DHCP)
Сетевые протоколы и безопасность
  • Подключения к сети передачи данных (Статический, DHCP, PPPoE, No IP)
  • Синхронизация времени и даты по сети (по протоколу NTP)
  • Маркировка трафика QoS 802.1p, DSCP
  • Поддержка 802.1X
  • Поддержка NAT-traversal: STUN mode, Public IP
  • Поддержка LLDP, LLDP MED
  • Поддержка SIP over TLS
  • Поддержка SRTP
  • LDAP over TLS
Поддерживаемые спецификации
  • RFC 3261 SIP 2.0
  • RFC 3262 SIP PRACK
  • RFC 4566 Session Description Protocol (SDP)
  • RFC 3263 Locating SIP servers for DNS lookup SRV and A records
  • RFC 3264 SDP Offer/Answer Model
  • RFC 3311 SIP Update
  • RFC 3515 SIP REFER
  • RFC 3891 SIP Replaces Header
  • RFC 3892 SIP Referred-By Mechanism
  • RFC 4028 SIP Session Timer
  • RFC 2976 SIP INFO Method
  • RFC 2833 RTP Payload for DTMF Digits, Flash event
  • RFC 3108 Attributes ecan and silenceSupp in SDP
  • RFC 4579 SIP Call Control - Conferencing for User Agents
  • RFC 3361 DHCP Option 120
  • RFC 3550 RTP A Transport Protocol for Real-Time Applications
  • RFC 3611 RTP Control Protocol Extended Reports (RTCP XR)
  • RFC 3428 Session Initiation Protocol (SIP) Extension for Instant Messaging
  • RFC 3842 A Message Summary and Message Waiting Indication Event Package for the Session Initiation Protocol (SIP)
Основные технические характеристики
  • SDRAM 128 MБ
  • SPI Flash 16 MБ
  • OС Linux
  • Резервирование ПО
Физические характеристики

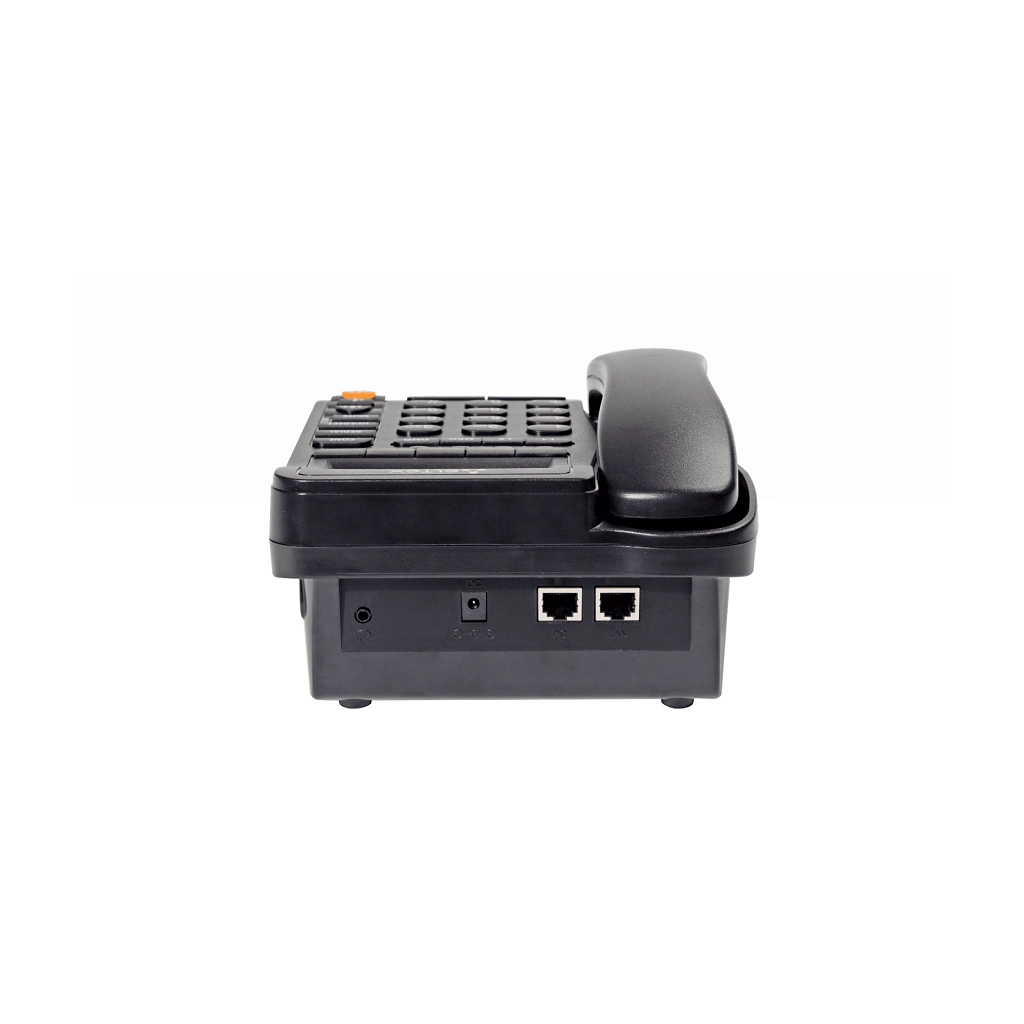

  • 2хRJ45 Ethernet-порта 10/100 Мбит/с
  • 1хRJ9 (4P4C) для подключения трубки
  • 1хJack 3.5 мм или 1xRJ9 (4P4C) для подключения гарнитуры1
  • Потребляемая мощность в рабочем режиме: не более 3,5 Вт (максимальный потребляемый ток 0,7 А)
  • Адаптер питания: 5 В DC, 2A
  • Рабочий диапазон температур: +5 до +40°С
  • Относительная влажность при температуре 25°C: до 80%
  • Настольное исполнение
  • Габариты: 223x178x89,5 мм
  • Масса: не более 0,52 кг

1 В зависимости от аппаратной версии

VP-12
IP-телефон VP-12: 2 SIP аккаунта, 2x100M, ЖК дисплей
HP-12
Гарнитура HP-12 для IP-телефона VP-12(P): 1хJack 3.5 мм, 1,5 м
Трубка
Трубка
Кабель для подключения трубки
Кабель для подключения трубки
Блок питания 5В 2А
Блок питания 5В 2А
Документация
Документация
Скачать регламенты
Продление гарантийного обслуживания, VP-12 (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
[ для нового оборудования ]
до 2 лет +15% от цены оборудования
EW-VP-12-2Y
до 3 лет +25% от цены оборудования
EW-VP-12-3Y
до 5 лет +40% от цены оборудования
EW-VP-12-5Y
Продление гарантийного обслуживания, VP-12 (используется при покупке для ранее приобретенного оборудования)
[ для уже купленного оборудования ]
на 1 год +12% от цены оборудования
EW-VP-12-1Y
Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - VP-12 - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
1 год +6% от цены оборудования
SC-VP-12-B-1Y
3 года +15% от цены оборудования
SC-VP-12-B-3Y
5 лет +32% от цены оборудования
SC-VP-12-B-5Y
Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, VP-12
1 год +30% от цены оборудования
NBS-VP-12-1Y
3 годa +75% от цены оборудования
NBS-VP-12-3Y
5 лет +93,75% от цены оборудования
NBS-VP-12-5Y
Базовый курс Академии Eltex: Использование коммутаторов Eltex
Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
[VoIP] VP12/VP15 Инструкция по снятию tcpdump
Скачайте утилиту tcpdump на Ваш ПК:

https://cloud.eltex-co.ru/index.php/s/zClSO6b0dDjIoBk

  • Запустите на ПК TFTP-сервер по инструкциям:
    • для windows
      https://adminway.ru/podnyatie-tftp-servera-na-windows
    • для linux
      https://pingvinus.ru/note/tftpd-server-client-ubuntu-linux
  • Распакуйте утилиту tcp-дампа в корневой каталог TFTP-сервера, дайте ей права на чтение/скачивание.
  • Подключитесь к консоли телефона через telnet или ssh.
  • Скачайте утилиту tcpdump с TFTP-сервера на телефон командами:
    cd /tmp
    tftp -gr tcpdump xxx.xxx.xxx.xxx, где xxx.xxx.xxx.xxx – адрес ПК с запущенным TFTP-сервером
    chmod 777 tcpdump
    после этого можно будет записывать дампы .pcap;
  • Запустите снятие дампа следующей командой:
    tcpdump -env -i br0 -w /tmp/file.pcap
  • Совершите вызов или сделайте необходимое действие для отлавливания проблемы.
  • Остановите снятие дампа комбинацией <Ctrl> + <C>
  • Затем можно передать файл дампа из папки tmp на TFTP-сервер:
    tftp -pl file.pcap xxx.xxx.xxx.xxx, где xxx.xxx.xxx.xxx – адрес ПК с запущенным tftp-сервером
    Либо можно скопировать дамп в конфигурацию:
    cp /var/tmp/file.pcap /etc/config/
    И затем выгрузить конфигурацию через WEB. Дамп в этом случае будет тоже выгружен в архиве "configuration.tar.gz".
  • Файлы в /tmp после перезагрузки исчезнут, либо можете удалить их вручную.

Источник:
docs.eltex-co.ru

[VoIP] VP12/VP15 Инструкция по снятию трассировок (syslog)
Для снятия трассировок с IP-телефонов VP используется протокол syslog. VP может отправлять логи на syslog-сервер, записывать их в локальный журнал или писать в оба направления одновременно.

Содержимое локального журнала можно просмотреть через WEB-браузер.

Также можно выводить логи в консоль (необходимо подключение через переходник COM-порта) или telnet-сессию.

Настройка syslog производится в меню Система (System) -> Журнал (Syslog).



Для отладки различных ситуаций можно использовать следующие логи:

  • Менеджер телефонии — отвечает за работу функций IP-телефонии.

Если проблемы с прохождением звонков или слышимостью, то рекомендуется включать "Уровень трассировки SIP" - 9,

а также все уровни (Ошибки, Предупреждения, Отладочная информация, Информационные сообщения).

  • Системный менеджер — отвечает за настройку устройства согласно файлу конфигурации.

Если проблемы с операционной системой и работой телефона, то рекомендуется включать эти логи.

  • Менеджер конфигурации — отвечает за работу с файлом конфигурации (чтение и запись в конфиг-файл из

различных источников) и сбор информации мониторинга устройства.

Если работа конфигурации не соответствует документации или проблемы с автоконфигурированием устройства, то рекомендуется включать эти логи.

  • Менеджер интерфейсов — отвечает за работу интерфейсов взаимодействия устройства с пользователем

Если проблемы с клавиатурой, дисплеем, спикерфоном, телефонной трубкой, то рекомендуется включать эти логи.

Важно: не рекомендуется включать все логи сразу, а запускать только те логи, которые необходимы для понимания проблемы!

На практике часто возникают случаи, что пишутся сразу все логи, в следствие чего важные детали проблемы могут быть не замечены из-за большого количества ненужной информации.



Способы снятия трассировок:

1. Если проблема легко воспроизводимая и повторяется всегда.

Для анализа таких ситуаций нет необходимости в использовании отдельных серверов syslog и специального ПО.

Достаточно подключиться к WEB-интерфейсу телефона, включить нужные логи (описаны выше) и выбрать режим работы Syslog->Локальный файл.

После чего нужно повторить действия, имитирующие проблему и открыть логи в браузере "Показать журнал".

Данные логи можно скопировать в .txt файл, после чего анализировать, фильтровать или передать службе ТП.



Также из простых способов записи лога существует консольный способ:

  • нужно подключиться к телефону по telnet;
  • в консольном приложении (SecureCRT или Putty) нужно настроить большой буфер строк или запись всей консольной сессии в текстовый файл;
  • затем в  разделе "Система->Журнал" и включить вывод нужного лога (описаны выше) в telnet сессию.

После чего нужно повторить действия, имитирующие проблему, скопировать в .txt файл, после чего анализировать, фильтровать или передать службе ТП.



2. Если проблема трудно воспроизводимая, плавающая или повторяется редко.

В этом случае логи с VP отправляются на удаленный сервер, доступный телефону по сети.

Логи включаются на постоянной основе до возникновения или повторения проблемной ситуации.

Syslog сервер отвечает за сбор и хранение всех логов. На базе windows обычно используется бесплатный сервер tftpd.exe, на базе linux - rsyslog, syslogd.

В интернете встречаются много инструкций и статей по настройке данных приложений.



На телефоне в этом случае нужно выбрать режим работы Syslog→Сервер и указать IP адреc/порт принимающего сервера.

После повторения проблемы, нужно зафиксировать время инцидента и передать все собранные логи с описанием службе ТП.



Важно: из-за дополнительной нагрузки на систему, после обнаружения и устранения проблем рекомендуется отключать все логи!



3. Если телефон не доступен по сети.

В этом случае логи можно собрать только локально, физически подключившись к телефону через специальный переходник СОМ порта.

Данный переходник заказывается через службу ТП или коммерческий отдел.

Процедура восстановления системы VP описана в основном мануале.

Источник:
docs.eltex-co.ru

[VoIP] VP12/VP15 Примеры настройки LDAP
На практике возникают проблемы с тем, что настройки LDAP сделаны, но ничего не работает. Далее будут представлены примеры успешной настройки LDAP на телефонах VP, которые работают в коммерческой эксплуатации.

Пример 1
LDAP Filter Number: (telephoneNumber=%)
LDAP Name Filter: |(sn=%)
LDAP Version: 3
LDAP Name Attrbutes: sn
LDAP Number Attrbutes: telephoneNumber
LDAP DisplayName: %sn %telephoneNumber

Пример 2
LDAP Filter Number: telephoneNumber=%
LDAP Name Filter: |(sn=%)(givenName=%)
LDAP Version: 3
LDAP Name Attrbutes: sn
LDAP Number Attrbutes: telephoneNumber
LDAP DisplayName:%givenName %sn

Пример 3
LDAP Filter Number: (telephoneNumber=%)
LDAP Name Filter: &(objectCategory=person)(objectClass=user)(telephoneNumber=*)(displayName=%)
LDAP Version: 3
LDAP Name Attrbutes: displayName
LDAP Number Attrbutes: telephoneNumber
LDAP DisplayName: %displayName

Пример 4
LDAP Filter Number: |(telephoneNumber=%)(mobile=%)(ipPhone=%)
LDAP Name Filter: |(cn=%)(sn=%)(telephoneNumber=%)(mobile=%)(ipPhone=%)
LDAP Version: 3
LDAP Name Attrbutes: cn sn title company description
LDAP Number Attrbutes: telephoneNumber mobile ipPhone
LDAP DisplayName: %cn %company %department %title

Источник:
docs.eltex-co.ru

На данный товар не оставлено ни одного отзыва.

Будьте первым!
Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
Ваш браузер сильно устарел.
Обновите его до последней версии или используйте другой более современный.
Пожалуйста, завершите проверку безопасности!
0
Спецификация
Наименование Артикул Количество Сравнить
