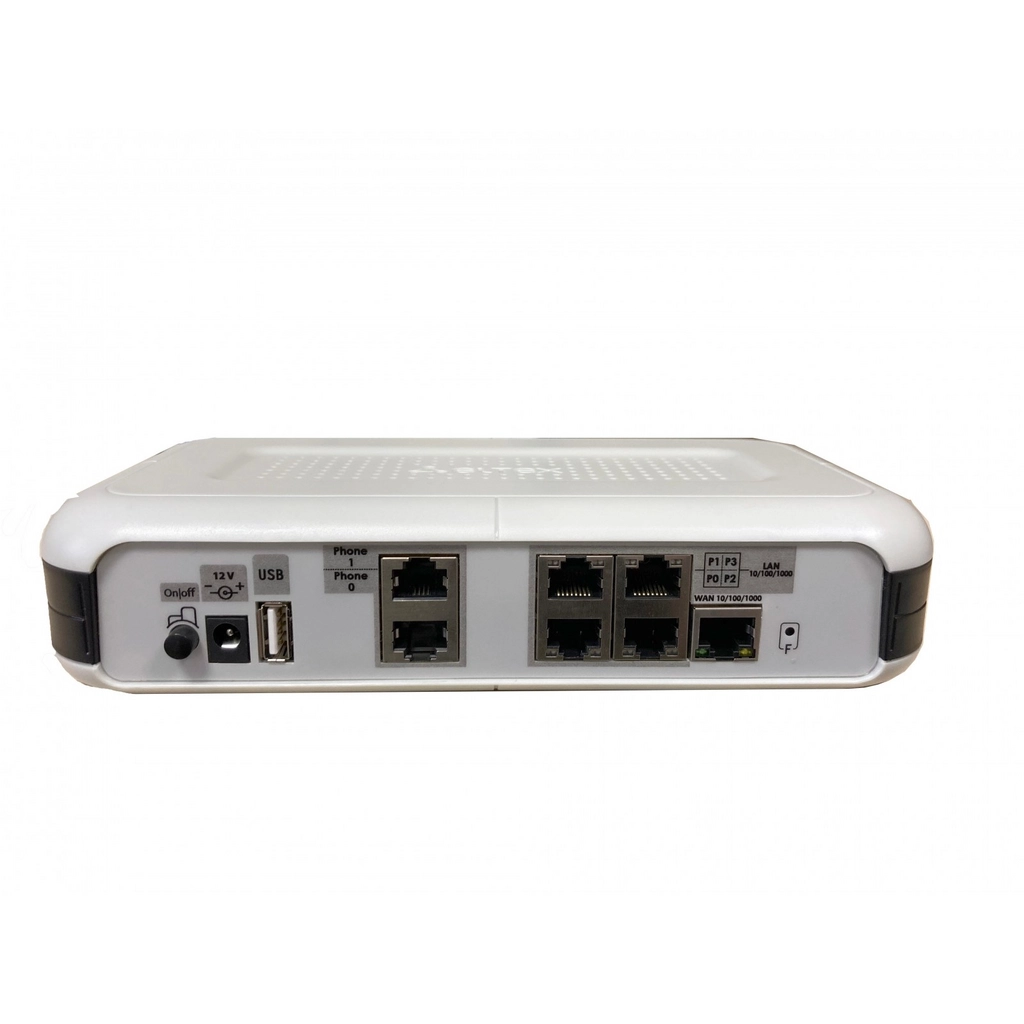

RG-2402G Eltex | Абонентский маршрутизатор

ЕРРРП (ТОРП)
Снят с производства
Артикул:

RG-2402G

Абонентский маршрутизатор с поддержкой VoIP: 2xFXS, 1xWAN, 4xLAN, 1xUSB

Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Офис: Новосибирск
Маргарита Кириллова
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • ЦОД для организации из системы здравоохранения, г.Москва
  • Реализация проекта телефонии 1500 абонентов для предприятия атомной отрасли
  • Поставка PoE коммутаторов для организации видеонаблюдения для крупного аэропорта Москвы
  • Организация телефонии и ШПД для крупного ВУЗа в Санкт-Петербурге
  • Построение ядра сети в Мурманском морском порту
  • Сеть ШПД и Wi-Fi по филиалам предприятия судостроительной отрасли
  • Более 10 проектов сдали СОРМ для операторов связи по всей России
  • Более 20 проектов GPON для операторов связи по всей России
  • ЦОД для предприятия структуры Росатом
  • Русский соколиный центр Камчатка, Петропавловск-Камчатский - ШПД + wi-fi
Ларин Алексей (Москва)
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
Рекун Антон (Москва)
Возраст: 30 лет
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Построение Сети ШПД и Wi-Fi для государственных ВУЗов Москвы и регионов.
  • Северный Речной вокзал г.Москвы, организация ЛВС, видеонаблюдения.
  • Организация ядра сети, агрегации и доступа для «Объединённой двигателестроительной корпорации» , входящей в состав "Ростеха"
Поддубный Владислав (Москва)
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Реализации СОРМ-3 для операторов связи
  • Организация видеонаблюдения и хранения данных в Министерстве образования и науки Республики Татарстан
  • Проекты реконструкции ведомственных сетей связи комбинатов Росрезерва
  • Модернизация сети связи в Краснодарском высшем военном училище
  • Создание защищённого контура сети с шифрованием FSTEC в филиале энергетической компании в Санкт-Петербурге
  • Построение локально-вычислительной сети ситуационного центра для транспортной нефтегазовой компании
  • Создание защищенной распределенной сети связи для филиалов Газпром Газораспределение Самара
  • Построение локально-вычислительной сети на объектах Русал
  • Организация IP-телефони для подразделений Норникель
  • Построение промышленной локально-вычислительной сети и IP-телефонии в филиалах ЛОЭСК
Фадин Дмитрий (Москва)
Возраст: 51 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Комплексная модернизация инфраструктуры стадиона Витязь, г Вологда
  • Расширение существующей сети для Электромеханического Завода
  • Модернизация телефонии на предприятии по производству металлопродукции
  • Построение ЛВС для Школы на 275 мест в Московоской области
Сытый Александр (Москва)
Возраст: 25 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Инсталляция коммутаторов для видеонаблюдения, Wi-Fi, СКУД и телефонии в здании дошкольных групп на 350 мест в районе Молжаниновский
  • Оснащение бесшовного Wi-Fi в НИИ, г. Санкт-Петербург
  • Поставка межэтажных коммутаторов для медицинского учреждения, г. Казань
Касьяненко Михаил (Москва)
Возраст: 32 года
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Модернизация ШПД сети для предприятия энергетической сферы, г. Дубна
  • Организация Wi-Fi и ШПД в крупном спортивном комплексе в г. Москва
  • Реализован проект по созданию подвижного пункта управления (Камаз) в нефтяной сфере
  • Поставка оборудования для космической программы РФ
Файзрахманов Марат (Москва)
Возраст: 40 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация проектов GPON и телефонии для региональных операторов связи в различных регионах РФ
  • Реализация промышленной ЛВС в составе комплексных решений поставщиков для горнодобывающего сектора
  • Организация сети передачи данных для внедрения новых систем Московского Метрополитена
  • Проекты по модернизации телефонии на базе Softswitch на сети крупных корпоративных заказчиков
  • Модернизация сети передачи данных на предприятиях лидирующей группы компаний в отрасли машиностроения
  • Построение локально-вычислительной сети ситуационного центра в Чувашской Республике
  • Модернизация сети связи на объектах Мосэнерго
  • Модернизация сетей доступа на объектах компаний банковского сектора и госучреждений
Каночкин Виталий (Москва)
Возраст: 25 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Замена оборудования иностранных вендоров в Московском Колледже
  • Реструктуризация ЛВС для компании "Российский Экологический Оператор"
  • Построение беспроводной бесшовной сети на базе Wi-Fi 6 в Беловской Городской больницы
  • Построение сети Wi-Fi на 200 точек доступа в школе им. М.К. Тагирова
  • Реконструкция ЛВС в МФЦ г. Москвы. Замена оборудования Cisco
  • Организация СКС и домофонной сети в ЖК "Столичные Поляны"
  • Замена оборудования Huawei и Cisco для организации защищенной сети на трассе М-12 (система видеонаблюдения и телефонии на ВПУ)
Дудоров Дмитрий (Москва)
Возраст: 28 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Бринева Анна (Москва)
Офис: Москва
Выполненные проекты:
  • Организация автоматической системы паспортного контроля в аэропорте Внуково
  • Расширение ЛВС в одной из структур Росрезерва
  • Построение сети в МБОУ ООШ №6 г. Губкинский
Бурдюгова Татьяна (Москва)
Офис: Москва
Выполненные проекты:
  • Модернизация ЛВС для средней общеобразовательной школы в Тверской области на 255 мест
  • Замена оборудования Cisco для построения 100 Гбит ядра сети института электронной техники г. Москвы
  • VoIP телефония на 100 SIP абонентов для Гостинично-оздоровительного комплекса Краснодарского края
  • Организация ЛВС на 1000 портов для строительной компании в Самарской области
  • Оснащение системы видеонаблюдения на 125 камер нефтеперерабатывающего завода Нижегородской области
Наполов Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Подключение IP-телефонии в Екатеринбургской Электросетевой компании
  • Организация локальной сети для видеонаблюдения на объекте строительства Росавтодор
  • Построение ЛВС для системы контроля и управления доступом на объекте дирекции по МТО и хозяйственному обеспечению Администрации Волгоградской области по сохранению объекта культурного наследия
Сутоцких Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Построение СКС в поликлинике для подключения рабочих мест в Московской области, г. Лобня
Васильева Татьяна (Москва)
Офис: Москва
Шатуха Егор (Москва)
Офис: Москва
Выполненные проекты:
  • Реализация проекта телефонии 1000 абонентов для предприятия пищевой отрасли
  • Проект по созданию СКС для станции переливания крови в городе Санкт-Петербург в 5-ти этажном здании с центром коммутации
  • Модернизация оборудования систем телемеханики и связи для терминала транспортной компании в г. Йошкар-Ола
  • Подключение пользователей к локальной сети на объекте компании ПАО Россети
  • Подключение объекта городского комплексного центра социального обслуживания населения к мультисервисной сети широкополосного доступа
Купчиненко Дмитрий (Москва)
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Офис: Новосибирск
Маргарита Кириллова (Новосибирск)
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)
Возраст: 36 лет
Офис: Казань
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
  • Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
  • Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Муртазин Камиль (Казань)

Общие параметры RG-2402G Eltex

Максимум FXS портов 2
Тип Абонентское
Тип корпуса Настольное исполнение
В реестре Минпромторга (ТОРП) Да

Triple Play Home терминал

RG-2402G-W – это единая точка доступа к Triple Play сервисам: быстрый Интернет, качественная телефонная связь, Full HD IPTV.

Качественная и современная телефония

Домашние пользователи получают доступ к широкому набору услуг ДВО: передача вызова, удержание вызова, трехсторонняя конференция, определитель номера, переадресация, горячая линия и другие. Для качественной передачи голоса реализованы механизмы QoS.

Удобство администрирования

Возможности централизованной загрузки конфигурации, интеллектуального обновления ПО и сбора данных о состоянии абонентских устройств реализованы в системе Eltex.ACS на базе протокола TR-069. Данная система обеспечивает простоту управления парком Eltex CPE и снижает эксплуатационные затраты на обслуживание сети (OPEX).

Кастомизация

Предоставляется возможность брендирования устройства RG-2402G под корпоративный стиль оператора или сервис-провайдера, что повышает узнаваемость торговой марки предлагаемого домашнему пользователю решения. Доступны следующие способы кастомизации: изменение цвета корпуса, нанесение логотипа, расширение комплектации и другие различные способы по дополнительному запросу.

Интерфейсы

  • 2 порта FXS
  • 1 порт WAN 10/100/1000Base-T
  • 4 порта LAN 10/100/1000Base-T
  • 1 порт USB

Протоколы VoIP

  • SIP

Голосовые кодеки

  • G.711 (a-law, µ-law)
  • G.723.1
  • G.729 (A/B)

Передача факса

  • T.38 UDP Real-Time Fax
  • G.711 (a-law, µ-law) pass-through

Голосовые стандарты

  • VAD (детектор активности речи)
  • CNG (генерация комфортного шума)
  • AEC (эхо компенсация, рекомендация G.168)

DTMF

  • Обнаружение и генерирование сигналов DTMF
  • Передача методами INBAND, RFC 2833, SIP INFO

Дополнительные виды обслуживания

  • Удержание вызова (Call Hold)
  • Передача вызова (Call Transfer)
  • Уведомление о поступлении нового вызова (Call Waiting)
  • Переадресация по занятости (CFB)
  • Переадресация по неответу (CFNR)
  • Безусловная переадресация (CFU)
  • Определитель номера (FSK Type I, FSK Type II, DTMF)
  • Запрет выдачи Caller ID (CLIR)
  • Горячая/теплая линия (Hotline/Warmline)
  • Групповой вызов (Call Group)
  • Трехсторонняя конференция (3-Way Conference)
  • Перехват вызова (Call Pickup)

Функционал VoIP

  • Поддержка нескольких SIP-профилей
  • Внутренняя коммутация соединений при потере связи с SIP-сервером
  • Подключение Wi-Fi SIP-телефонов
  • Работа без SIP-сервера
  • Гибкий план нумерации
  • Управление ДВО с телефонного аппарата
  • Поддержка SIP-серверов из DHCP option 120
  • Поддержка стандартов IMS (3GPP TS 24.623) для управления услугами Call Hold, Call Waiting, 3-Way Conference, Hotline
  • Географическое резервирование SIP-сервера (поддержка до 4-х резервных SIP-серверов)

Качество обслуживания (QoS)

  • ToS для пакетов RTP, SIP
  • Резервирование полосы пропускания

Типы подключений

  • Статический IP-адрес
  • DHCP
  • PPPoE
  • PPTP
  • L2TP

Сетевые функции

  • NAT
  • Статическая и динамическая маршрутизация
  • Поддержка VLAN (реализована модель VLAN per service)
  • Поддержка IGMP
  • DHCP-, DNS-сервер на стороне LAN
  • «Проброс» портов (Port forwarding)
  • Работа в режиме маршрутизатора (router) и моста (bridge)
  • Сетевой экран (firewall)
  • Мультисервисная модель: раздельная настройка сетевых параметров для каждого сервиса: Internet, VoIP, IPTV
  • Режим «3G-роутер»
  • UPnP

Поддерживаемые спецификации

  • RFC 3261 SIP 2.0
  • RFC 3262 SIP PRACK
  • RFC 4566 Session Description Protocol (SDP)
  • RFC 3263 Locating SIP servers for DNS lookup SRV and A records
  • RFC 3264 SDP Offer/Answer Model
  • RFC 3311 SIP Update
  • RFC 3515 SIP REFER
  • RFC 3891 SIP Replaces Header
  • RFC 3892 SIP Referred-By Mechanism
  • RFC 4028 SIP Session Timer
  • RFC 2976 SIP INFO Method
  • RFC 2833 RTP Payload for DTMF Digits, Flash event
  • RFC 3108 Attributes ecan and silenceSupp in SDP
  • RFC 4579 SIP Call Control - Conferencing for User Agents
  • RFC 3361 DHCP Option 120
  • RFC 3550 RTP A Transport Protocol for Real-Time Applications

Управление

  • WEB (русскоязычный интерфейс: HTTP/HTTPS)
  • Telnet
  • SSH
  • TR-069 (рекомендуется работа с Eltex ACS-сервер)
  • DHCP-autoprovisioning
  • SNMP (конфигурирование, мониторинг, сбор статистических данных)

Диагностика

  • Мониторинг состояния устройства через WEB-интерфейс
  • Вывод отладочной информации в Syslog, Telnet
  • Тестирование параметров абонентских линий

Порт USB

  • Подключение USB-накопителя с файловыми системами FAT/FAT32/EXT2/EXT3/NTFS – обмен файлами в сети по протоколу FTP
  • Подключение USB 3G/4G модема – работа в режиме «3G-роутер»
 платформа
  • Процессор - 450 МГц
  • SDRAM 128 МБ
  • Flash 8 МБ
  • OС Linux

Физические характеристики

  • Электропитание: 12 В DC, 2 A
  • Рабочий диапазон: +5 °С до +40 °С
  • Относительная влажность: до 80%
  • Габариты: 187х124х31 мм, настольное исполнение
RG-2402G
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания, RG-2402G (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
[ для нового оборудования ]
до 2 лет +15% от цены оборудования
EW-RG-2402G-2Y
до 3 лет +25% от цены оборудования
EW-RG-2402G-3Y
до 5 лет +40% от цены оборудования
EW-RG-2402G-5Y
Продление гарантийного обслуживания, RG-2402G (используется при покупке для ранее приобретенного оборудования)
[ для уже купленного оборудования ]
на 1 год +12% от цены оборудования
EW-RG-2402G-1Y
Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - RG-2402G - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
1 год +6% от цены оборудования
SC-RG-2402G-B-1Y
3 года +15% от цены оборудования
SC-RG-2402G-B-3Y
5 лет +32% от цены оборудования
SC-RG-2402G-B-5Y
Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, RG-2402G (услуга оказывается при наличии действующей гарантии)
1 год +30% от цены оборудования
NBS-RG-2402G-1Y
3 годa +75% от цены оборудования
NBS-RG-2402G-3Y
5 лет +93,75% от цены оборудования
NBS-RG-2402G-5Y
Обучение в Академии Eltex
Базовый курс Академии Eltex: Использование коммутаторов Eltex
Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
[SMG|TAU] SMG/RG/TAU. Проблема с обновлением ПО при использовании MAC OS
Данная проблема может наблюдаться при обновлении шлюзов программное обеспечение которых представляет собой архив (старые прошивки SMG, RG, TAU) в случаях когда ПО скачено на ПК с ОС MAC OS (браузер Safari).

Симтомы

При обновлении программнго обеспечения кстройство выводит ошибку.

Например, SMG при попыкте обновления выдает в WEB: “Не найден hash-file!”

Причина

MAC OS X 10.10.x Safari при загрузке файла в директорию ЗАГРУЗКИ автоматически распаковывает архивы. Браузер распаковывает архив *.tar.gz и сохраняет как *.tar. В результате такого скачивания при попытке обновления данного ПО возникают проблемы. Т.е. проблема в том, что видоизменяется формат файла прошивки.

В случае если изменить каталог загрузки на РАБОЧИЙ СТОЛ автоматической распаковки не происходит.

Устранение

При MAC OS X 10.10.x Safari загружать ПО не в стандартную директорию загрузки, а, например на РАБОЧИЙ СТОЛ.

Источник:
docs.eltex-co.ru

[TAU|RG] TAU1M/TAU2M/TAU4M/RG24/RG44/RG54. Обновление ПО через консоль
Иногда возникает необходимость обновления прошивки через консоль. Причина тому может быть разная: автоматизация обновления или аварийные работы.

Обновление производится в 2 этапа:

  1. Загрузка файла ПО:
    tftp -l /tmp/firmware.gz -gr tau2m-1.14.1.527.tar.gz 192.168.0.5
  2. Обновление ПО
    upgrade firmware.gz

Далее ждете обновления приблизительно минуту, появится вывод:
UPGRADE SUCCESSFULL
и делаете
reboot

Источник:
docs.eltex-co.ru

[TAU|RG] RG14/RG24/TAU4/TAU8/TAU1M/TAU2M. Как создать многоканальный номер на шлюзе?
Многоканальный номер - это номер, позволяющий принимать несколько звонков одновременно.

Рассмотрим порядок создания многоканального номера.

TAU4, TAU8, RG14

  1. В разделе PBX -> SIP -> Профили SIP  откройте настройки первого профиля. Данный профиль будет использоваться для абонентских портов устройства. В настройках профиля задайте следующие настройки:
    • название профиля;
    • режим использования прокси-сервера и его адрес;
    • проверьте, что флаг Регистрация не установлен;
    • при необходимости задайте SIP домен;
    • нажмите на строчку Настройка плана нумерации и в появившемся окне пропишите необходимые префиксы. Для организации вызовов по внутренней нумерации добавьте префикс с @{local}, который отправлять вызов на собственный адрес устройства (например, при использовании на портах внутренней нумерации 101-108 префикс будет прописываться как 10[1-8]@{local});
    • для сохранения изменений нажмите кнопку Сохранить.
  2. В разделе PBX -> SIP -> Профили SIP  откройте настройки второго профиля. Данный профиль будет использоваться для группы вызова. В настройках профиля задайте следующие настройки:
    • название профиля;
    • режим использования прокси-сервера и его адрес;
    • установите флаг Регистрация и пропишите адрес сервера регистрации;
    • при необходимости задайте SIP домен и установите флаг Применять SIP Domain для регистрации;
    • для сохранения изменений нажмите кнопку Сохранить.
  3. В меню PBX -> Группы серийного искания (каждый новый вызов занимает первый свободный порт) или PBX -> Группы вызова (поддерживается три вида искания свободного абонента: групповой , задержанный групповой  и поисковый) добавьте новую группу:
    • установите флаг Включить группу;
    • задайте имя группы (произвольное);
    • в параметре Профиль SIP выставите профиль SIP с включенной регистрацией (созданный в пункте 2);
    • в поле Номер телефона необходимо указать внешний номер, который должен регистрироваться на вышестоящем сервере;
    • в полях Имя пользователя и Пароль пропишите логин и пароль для регистрации, которые выданы для внешнего номера;
    • при использовании группы вызова задайте тип группы вызова:
      • Group – сигнал вызова подается на все порты в группе одновременно;
      • Serial – количество портов, на которые подается вызывной сигнал, увеличивается на один по истечении таймаута вызова следующего порта;
      • Cyclic – сигнал вызова циклически через интервал, равный таймауту вызова следующего порта, подается по очереди на каждый порт в группе;
    • в параметре Размер очереди вызовов указывается максимальное число вызовов, которые может принять группа. Вызов ставится в очередь в случае отсутствия свободных портов;
    • в поле Таймаут ответа на вызов, сек указывается интервал времени, по истечении которого вызов будет отклонен при неполучении ответа;
    • для сохранения изменений нажмите кнопку Сохранить.
  4. Произвести настройку абонентских портов в разделе PBX –> FXS:
    • установите флаг Включен напротив используемых портов;
    • пропишите внутреннюю нумерация на комплектах;
    • назначьте SIP-профиль без регистрации (созданный в п.1);
    • задайте имя пользователя и пароль для регистрации, которые выданы для внешнего номера. Эти параметры должны совпадать с настройкой в п.3;
    • в параметре Альтернативный номер пропишите внешний номер (он должен совпадать с прописанным в п.3 в параметре Номер телефона);
    • для сохранения изменений нажмите кнопку Сохранить.

Чтобы все внесенные изменения вступили в силу необходимо нажать кнопку "Применить" в левой части экрана.

TAU1M, TAU2M, RG24

  1. В разделе IP-телефония -> Профили  откройте настройки первого профиля. Данный профиль будет использоваться для абонентских портов устройства. Регистрация в параметрах профиля должна быть выключена. В настройках профиля задайте следующие настройки:
    • название профиля;
    • режим использования прокси-сервера и его адрес;
    • проверьте, что флаг Регистрация не установлен;
    • при необходимости задайте SIP домен;
    • в подразделе Настройка плана нумерации пропишите необходимые префиксы. Для организации вызовов по внутренней нумерации добавьте префикс с @{local}, который отправлять вызов на собственный адрес устройства (например, при использовании на портах внутренней нумерации 101-108 префикс будет прописываться как 10[1-8]@{local});
    • для подтверждения изменений нажмите кнопку Применить.
  2. В разделе IP-телефония -> Профили откройте настройки второго профиля. Данный профиль будет использоваться для группы вызова. В настройках профиля задайте следующие настройки:
    • название профиля;
    • режим использования прокси-сервера и его адрес;
    • установите флаг Регистрация и пропишите адрес сервера регистрации;
    • при необходимости задайте SIP домен и установите флаг Применять SIP Domain для регистрации;
    • для подтверждения изменений нажмите кнопку Применить.
  3. В меню IP-телефония -> Группы вызова добавьте новую группу:
    • установите флаг Включить;
    • задайте имя группы (произвольное);
    • в параметре Профиль выставите профиль SIP с включенной регистрацией (созданный в пункте 2);
    • в поле Номер телефона необходимо указать внешний номер, который должен регистрироваться на вышестоящем сервере;
    • в полях Имя пользователя для аутентификации и Пароль для аутентификации пропишите логин и пароль для регистрации, которые выданы для внешнего номера;
    • задайте тип группы вызова:
      • Group – сигнал вызова подается на все порты в группе одновременно;
      • Serial – количество портов, на которые подается вызывной сигнал, увеличивается на один по истечении таймаута вызова следующего порта;
      • Cyclic – сигнал вызова циклически через интервал, равный таймауту вызова следующего порта, подается по очереди на каждый порт в группе;
    • в параметре Размер очереди вызовов указывается максимальное число вызовов, которые может принять группа. Вызов ставится в очередь в случае отсутствия свободных портов;
    • для подтверждения изменений нажмите кнопку Применить.
  4. Произвести настройку абонентских портов в разделе IP-телефония –> Настройка линий:
    • установите флаг Включить;
    • пропишите внутреннюю нумерация на комплектах в параметре Номер телефона;
    • назначьте SIP-профиль без регистрации (созданный в п.1);
    • в подразделе Аутентификация задайте имя пользователя и пароль для регистрации, которые выданы для внешнего номера. Эти параметры должны совпадать с настройкой в п.3;
    • установите флаг Использовать альтернативный номер и пропишите внешний номер (номер должен совпадать с прописанным в п.3 в параметре Номер телефона);
    • для подтверждения изменений нажмите кнопку Применить.



Источник:
docs.eltex-co.ru

[TAU1M/TAU2M/RG14/RG24/RG44/TAU8/TAU-XX] Просмотр статуса ethernet портов
Набор команд для просмотра статуса ethernet портов:
swstatus

Пример вывода команды:

root@RG-1400:~# swstatus
|      |        Link|       Speed|      Duplex|                         TX|                         RX|
|   WAN|          Up|   1000 Mbps| Full-duplex|            196467128 bytes|           1300686622 bytes|
| LAN 0|          Up|   1000 Mbps| Full-duplex|            944146584 bytes|            147649144 bytes|
| LAN 1|        Down| unavailable| unavailable|                    0 bytes|                    0 bytes|
| LAN 2|        Down| unavailable| unavailable|                    0 bytes|                    0 bytes|
| LAN 3|        Down| unavailable| unavailable|                    0 bytes|                    0 bytes|
| Wi-Fi|           -|           -|           -|                    0 bytes|                    0 bytes|

1) В первом столбце указан порт;

2) Второй столбец (Link) показывает состояние:

  • Up - порт активен
  • Down - неактивен или не подключен

3) В третем столбце указана скорость на которой работает линк, возможные значения:

  • unavailable;
  • 10 Mbps;
  • 100 Mbps;
  • 1000 Mbps.

4) Режим передачи/приёма (Duplex)

  • Half-duplex (Полудуплекс) - попеременная передача и прием
  • Full-duplex (Полный дуплекс) - одновременная передача и прием.

5) TX - количество переданный байт

6) RX - количество принятых байт

Просмотр статуса портов WAN и LAN на TAU-1/2, RG24xx и RG44xx, RG54xx:

cat /proc/rtl865x/port_status

Пример вывода команды:

root@RG-4402GF-W:~$ cat /proc/rtl865x/port_status
Dump Port Status:
Port0  Link Down
Port1  Link Down
Port2  Link Down
Port3  Link Down
Port4  Link Down
Port5  Link Up
  RXBytes 15343280 TXBytes 2580820 Duplex Full Speed 1000
CPUPort  Link Up
  RXBytes 0 TXBytes 11017555 Duplex Full Speed 1000

Соответствие портов свитча и портов на устройстве

  TAU1 TAU2 RG44 RG54
Port0 1 LAN -* 1 LAN WAN
Port1 2 LAN 1 LAN 2 LAN 1 LAN
Port2 -* -* 3 LAN 2 LAN
Port3 -* -* 4 LAN 3 LAN
Port4 WAN WAN -* 4 LAN
Port5 -* -* WAN -*
CPUPort Порт соединяющий свитч и CPU

-* это Порт не используется ("висит в воздухе")

Просмотр статуса портов на многопортовых шлюзах TAU-16/24/32/36/72:

shell

switch_status

Пример вывода команды:

[admin@tau36ip:/root]switch_status
Port 0:
        Link: on
        Duplex: full
        Speed: 1000Mbps
Port 1:
        Link: off
        Duplex: half
        Speed: 0Mbps
Port 2:
        Link: off
        Duplex: half
        Speed: 0Mbps
SFP 0:
        Link: off
        Duplex: half
        Speed: 0Mbps
SFP 1:
        Link: off
        Duplex: half
        Speed: 0Mbps
CPU:
        Link: on
        Duplex: full
        Speed: 1000Mbps



Источник:
docs.eltex-co.ru

[TAU|RG] RG24/RG44/TAU1M/TAU2M. Запуск пинга с определенного интерфейса (ping -I)
Поскольку на устройствах RG24/44 есть iproute2, то для запуска пинг недостаточно ввести команду ping . Если адрес не попадает не под одну из созданных услуг пинг будет запущен с интерфейса услуги Internet.

Для корректного запуска ping проб желательно пользоваться командой:

ping <IP назначения> -I <IP источника/интерфейса>

Источник:
docs.eltex-co.ru

[TAU|RG|SMG] Одностороння слышимость и настройка шлюзов для работы с NAT
Причины проблемы Проблема NAT для VoIP заключается в том, что при прохождении пакета через NAT IP-адрес изменяется только в заголовке, не меняя адрес в теле SIP-сообщения. Поэтому узел будет посылать пакеты на частный адрес/порт, а не реальный.

Следствием данной проблемы является односторонняя слышимость или отсутствие входящей связи.



Способы решения проблемы

При регистрации устройство находящееся за NAT посылает сообщение Register на сервер. При этом в поле Contact этого сообщения указывается адрес для приема встречных запросов. В этом поле, если шлюз работает за NAT, должен указываться публичный IP-адрес роутера, адрес его WAN порта, осуществляющего режим NAT. Если в данном поле будет указан собственный, приватный адрес шлюза, то встречные запросы от сервера не дойдут до адресата, сервер не будет знать местоположение шлюза, поскольку все запросы он должен направлять на адрес роутера.

То же самое касается и голосового трафика. В сообщениях INVITE в протоколе SDP указывается адрес и порт, на который слать встречные RTP пакеты, в поле Connection Information. Тут так же должен быть указан не собственный адрес шлюза из приватной подсети, а глобальный адрес роутера для того, чтобы голосовые пакеты так же направлялись к адресату.

Если устройство находится в приватной сети, то есть работает за NAT, то для корректного приема голосового трафика и корректного транзита ответных запросов от встречной стороны в наших устройствах используется настройки PublicIP или STUN сервера.

При использовании настройки Public IP прописанный адрес будет подставляться в поле Contact при регистрации и в SDP при инициализации вызова. Данная настройка преимущественно используется в случаях, когда на роутере назначен статический IP-адрес.

STUN сервер, используется, когда на роутере настроено получение IP адреса по DHCP и поэтому заранее не известно какой адрес будет на WAN порту роутера. Принцип работы STUN следующий: устройство отправляет на внешний STUN-сервер зондирующие сообщения, при этом в теле отправленного запроса указаны адрес и порт устройства в локальной сети. Эти же адреса и порты фигурируют в заголовке IP-пакета, содержащего запрос, но после прохождения NAT адрес источника изменится на внешний адрес роутера, а номер порта в зависимости от реализации NAT может измениться или остаться неизменным. STUN-сервер отвечает клиенту сообщением, в теле которого также указаны адрес и порт, с которого был получен запрос (т.е. публичный адрес и порт роутера). Далее абонентский шлюз будет подставлять в поле Contact и вложение SDP адрес и порт, полученные в сообщении от STUN сервера.

При использовании протокола STUN необходимо учитывать, что STUN не работает с симметричным типом NAT и требуется поддержка сессии STUN в активном состоянии.



Настройка абонентских и транковых шлюзов для работы с NAT



TAU4, TAU8, RG14

На данных абонентских шлюзах настройка производится в разделе PBX -> SIP -> Общие настройки.

В случае если на роутере назначен статический IP-адрес, то необходимо указать его в параметре Публичный IP-адрес (Public IP). При этом на роутере (NAT) необходимо сделать проброс соответствующих SIP и RTP портов, используемых абонентским шлюзом.

В случае если роутер получает адрес по DHCP на абонентском шлюзе необходимо:

  • установить флаг «Использовать STUN» (STUN enable) для определения внешнего адреса шлюза (публичного адреса) за которым стоит устройство;
  • указать IP-адрес или доменное имя сервера STUN и через двоеточие порт (в случае если сервер использует не стандартный 3478 порт) в параметре Адрес STUN-сервера (:порт) (STUN server address (:port));
  • указать период отправки запросов на сервер STUN в параметре Интервал опроса STUN-сервера (сек) (STUN request sending interval (sec)). Чем меньше интервал опроса, тем выше скорость реакции на изменение публичного адреса.



TAU-1M, TAU-2M, RG24, RG44

На данных абонентских шлюзах настройка Public IP производится на вкладке IP телефония -> Профили в параметрах SIP-профиля.

Настройка работы со STUN-сервером осуществляется на вкладке IP телефония -> Профили в параметрах SIP-профиля в разделе Общие настройки профилей SIP. Для включения работы со STUN-сервером необходимо установить флаг «Использовать STUN». После его установки появятся настройки адреса STUN сервера и интервал его опроса.



SMG-2, SMG4, SMG-1016M, SMG-2016

На транковых шлюзах SMG поддерживается только работа со STUN. Настройка осуществляется в разделе Маршрутизация -> Интерфейсы SIP в каждом SIP-интерфейсе индивидуально на вкладке Настройка протокола SIP в разделе Параметры STUN-сервера.

Помимо этого, для SIP-абонентов регистрирующихся на SMG в параметрах SIP-профиля предусмотрена функция NAT (comedia mode). Данная настройка используется, когда SMG находится в публичной сети, а его абоненты в серой (приватной, локальной). Данная функция позволяет проверять данные источника во входящем RTP потоке и транслировать исходящий поток на IP-адрес и UDP-порт, с которого принимается медиа поток.

Источник:
docs.eltex-co.ru

[TAU|RG] Отбиваются входящие вызовы сообщением 404 (Not Found)
Ошибка 404 говорит о том, что вызываемый абонент не найден или нет такого sip абонента.

Сообщение 404 Not Found означает, что шлюз не обнаружил вызываемого пользователя в домене, указанном в поле Request-URI. При этом известно что абонент с набираемым номером присутствует в списке абонентов устройства. Наиболее распространены и часто встречаются две причины возникновения такой проблемы:

  • Номер абонента и IP адрес в поле Request-URI сообщения INVITE указаны верно, но неверно указан UDP порт для приема сигнализации по протоколу SIP для данного абонента. Решить проблему может корректировка конфигурации клиента, отправляющего запрос INVITE, в которой требуется изменить номер порта UDP для отправки сообщений SIP при вызове этого абонента или скорректировать номер UDP порта абонента на шлюзе в индивидуальных настройках абонентского порта.
  • Номер абонента в поле Request-URI сообщения INVITE указан верно, но указанный SIP-домен отличается от того, в котором в действительности находится абонент. Эта проблема возникает при работе за NAT. В этом случае реальный адрес абонента и его адрес сформированный при регистрации на сервере регистрации будут отличаться. Для решения такой проблемы, на шлюзе требуется указать в конфигурации публичный IP адрес (IP адрес натирующего устройства в случае если IP адрес задан статически) или задать IP адрес STUN сервера расположенного за натирующим устройством (в случае если IP адрес натирующего устройства динамичен).

Источник:
docs.eltex-co.ru

[RG] Не могу попасть на устройство через WEB-интерфейс (утерян IP-адрес)
В заводской конфигурации на WAN порту устройства выставлен режим получения адреса по DHCP, на LAN порту установлен адрес 192.168.1.1, маска подсети 255.255.255.0

Если устройство было сконфигурировано ранее и Вы не знаете назначенных адресов, то попробуйте сбросить его на заводские настройки. Для этого нажмите кнопку F на лицевой панели устройства и удерживайте ее до момента начала мигания светодиода Power зеленым светом. Светодиод будет мигать до перезагрузки. Перезагрузка произойдет в автоматическом режиме. После перезагрузки попробуйте подключиться к устройству по заводским адресам.

Источник:
docs.eltex-co.ru

[TAU|RG] TAU1m/TAU2m/RG24/RG44. Настройка списка DHCP опций в мультиинтерфейсном режиме
На устройствах tau-1m, tau-2m, rg24xx, rg44xx начиная с версии 1.14.0 добавлена настройка получения опций dchp клиентами мультиинтерфесного wan. На субинтерфесах internet, voip и mng (managment) может быть запущен индивидуальный dhcp клиент. Далее будут описаны ньюансы настройки dhcp клиентов.

Настройка dhcp клиентов в мультинтерфейсном режиме

На устройствах tau-1m, tau-2m, rg24xx, rg44xx начиная с версии 1.14.0 добавлена настройка получения опций dchp клиентами мультиинтерфесного wan. На субинтерфесах internet, voip и mng (managment) может быть запущен индивидуальный dhcp клиент. Далее будут описаны ньюансы настройки dhcp клиентов.

По умолчанию запрашиваются следующие опции:

Option

Только интерфейс Internet

Internet + VoIP

Internet + VoIP + Managment

Internet

VoIP

Internet

VoIP

MNG

1 = Subnet Mask

+

+

+

+

+

+

3 = Router

+

+

+

+

+

+

6 = Domain Name Server

+

+

+

+

+

+

12 = Host Name

+

+

-

-

-

+

15 = Domain Name

+

+

-

-

-

+

26 = Interface MTU

+

+

+

+

+

+

28 = Broadcast Address

+

+

+

+

+

+

33 = Static Route

+

+

+

+

+

+

40 = Network Information Service Domain

+

+

-

-

-

+

41 = Network Information Service Servers

+

+

-

-

-

+

42 = Network Time Protocol Servers

+

+

-

-

-

+

43 = Vendor-Specific Information

+

+

-

-

-

+

66 = TFTP Server Name

+

+

-

-

-

+

67 = Bootfile name

+

+

-

-

-

+

120 = SIP Servers

+

-

+

-

+

-

121 = Classless Static Route

+

+

+

+

+

+

249 = Private/Classless Static Route (Microsoft)

+

+

+

+

+

+

!!! Опции 15, 40 и 41 хоть и указанны в данной таблице, но они пока не поддерживаются. Их поддержка ожидается в будущем.

Согласно приведенной таблице опции 1, 3, 6, 26, 28, 33, 121, 249 могут запрашиваться dhcp клиентами для каждого субинтерфейса. Соответственно данные опции будут индивидуально применены для каждого субинтерфеса. Опции 12, 15, 40, 41, 42, 43, 66, 67, 120 могут запрашиваться и применяться только для одного dhcp клиента, так как они общесистемые, т.е не приводят к настройке сетевого интерфейса.

Конфигурацию списка запрашиваемых опций можно изменять и хранится она как и все остальные настройки в конфигурационном файле: /etс/config/cfg.yaml. По умолчанию списки опций не прописаны (в конфигурации следующая запись DHCPOptionList: ""), это значит что опции запрашиваются и применяются согласно приведённой выше таблице.

Способы редактирования конфигурации



1. С помощью редактора vi.

  • Список опций для интерфейса Internet задаётся в параметре DHCPOptionList секции Internet=>Network.
  • Список опций для интерфейса VoIP задаётся в параметре DHCPOptionList секции Voip=>Network.
  • Список опций для интерфейса Management задаётся в параметре DHCPOptionList секции System=>ManagementVLAN

После редактирования и сохранения в редакторе vi необходимо выполнить следующие команды:

  • reloadcfg - применяем измененную конфигурацию в работу, результат выполнения команды должен быть "Configuration accepted"
  • save - сохраняем измененную конфигурация в энергонезависимую память, !!! данную команду выполнять только в случае успешного выполнения предыдущей команды. Если при выполнении команды reloadcfg результат был "Configuration not accepted", save делать запрещено!!!



2. С помощью команды setconf

Данный метод рекомендуемый. Также он избавляет от необходимости выполнения команд reloadcfg и save. getconf (вывести на экран текущую конфигурацию) и setconf (установить значение параметра).

Пример 1. Необходимо получить значение DHCPOptionList:

для интерфейса Internet

getconf Internet.Network | grep DHCPOptionList

для интерфейса VoIP

getconf Voip.Network | grep DHCPOptionList

для интерфейса Management

getconf System.ManagementVLAN | grep DHCPOptionList

Пример 2. Необходимо назначить некоторый список опций:

для интерфейса Internet

setconf Internet.Network  DHCPOptionList "3,6,26,28,33,121,249,12"

для интерфейса VoIP (назначаем список опций по умолчанию)

setconf Voip.Network DHCPOptionList ""

для интерфейса Management

setconf System.ManagementVLAN DHCPOptionList "3,6,26,28,33,42,43,66,67,121,249"



3. Конфигурирование на персольном компьютере

  1. Предварительно скачивается конфигурация с устройства на ПК (через web интерфейс), далее с помощью любого текстового редактора меняются значения, сохраняются изменения. Завершающим этап является загрузка измененной конфигурации в устройсво. !!! Данный метод не рекомендуется!!!
  2. Правила редактирования DHCPOptionList
  3. Валидные значения: 3,6,12,15,26,28,33,40,41,42,43,66,67,120,121,249;
  4. Опции в параметре DHCPOptionList указываются через запятую и без пробелов между опциями, пример DHCPOptionList: "3,6,12,15,26,120,121";
  5. Порядок следования опций в DHCPOptionList не важен;
  6. Каждая из опций 12, 15, 40, 41, 42, 43, 66, 67, 120 может быть запрошена и применены только с одного интерфеса;
  7. Опции 1, 3, 6, 26, 28, 33, 121, 249 могут запрашиваться dhcp клиентами для каждого субинтерфейса;
  8. Опции 66 и 67 должы быть указаны на одном и том же интерфейсе;
  9. Если в DHCPOptionList ничего не указано, то тогда список запрашиваемых опций по умолчанию (учетом пункта 8);
  10. Если DHCPOptionList указаны опции (из пункта 4), которые по умолчанию запрашиваются с другого интерфейса (на котором DHCPOptionList не заполнен), то тогда опции будут запрашиваться с первого интерфейса, а на втором из списка по умолчанию данные опции будут исключены *;
  11. Если для интерфейса в DHCPOptionList указан список опций, то будут запрашиваться только эти опции;
  12. Опцию 1 в DHCPOptionList нельзя указывать, она запрашивается и применяется всегда и со всех интерфесов независимо от прочих настроек;

Если какой либо из пунктов нарушен, то при применении конфигурации будет выведено сообщение "Configuration not accepted". Ошибку в конфигурации можно узнать если включить логи configd, тогда при применении конфигурации будет подробно указана причина по которой конфигурация не применена.

* Пример к пункту 8:

Допустим для интерфейса internet указан следующий список опций:
Internet.Network.DHCPOptionList: "3,6,26,28,33,121,249,12"

А для интерфеса managment ничего не указано:
System.ManagementVLAN.DHCPOptionList: ""
тогда согласно пункту 7, должен быть запрошен список опций по умолчанию 3,6,12,15,26,28,33,40,41,42,43,66,67,121,249, но так как опцию 12 мы указали явно на интерфесе Internet, то из этого списка она будет исключена.

В итоге будут следующие списки:

значение параметра: Internet.Network.DHCPOptionList: "3,6,26,28,33,121,249,12"
запрашиваемый список опций: 1,3,6,26,28,33,121,249,12

значение параметра: System.ManagementVLAN.DHCPOptionList: ""
запрашиваемый список опций: 1,3,6,15,26,28,33,40,41,42,43,66,67,121,249

!!! После редактирования DHCPOptionList рекомендуется перезагрузка устройства. До перезагрузки корректная работа устройства не гарантируется!!!



Источник:
docs.eltex-co.ru

[TAU|RG] TAU1m/TAU2m/RG24/RG44 - Восстановление ПО
Если у вас не получается обновить ПО через web или telnet, либо нет доступа к устройству (сброс настроек не помогает), то можно обновить/восстановить ПО через загрузчик. Для этого необходимо у коммерческого отдела компании запросить переходник для COM-порта (представляет из себя 5-пиновый переходник)

Если у вас не получается обновить ПО через web или telnet, либо нет доступа к устройству (сброс настроек не помогает), то можно обновить/восстановить ПО через загрузчик. Для этого необходимо у коммерческого отдела компании запросить переходник для COM-порта (представляет из себя 5-пиновый переходник)

Процедура восстановления:

  1. Запустить на компьютере tftp-сервер (tftpd32) и указать путь к файлу прошивки linux.bin.
  2. Подключить Ethernet-кабель к порту WAN. С помощью консольного переходника (на базе ADM3202 – аналогичного ТАУ-1, RG-14xx, TAU8.IP) подключиться к COM-порту устройства (разъем X7, земельный контакт обозначен буквой «G»).
  3. Включить питание. Нажать клавишу Esc для входа в меню загрузчика. Если устройство прошивается впервые, вход в меню загрузчика произойдет автоматически.
  4. Установить IP-адрес устройства командой
  5. ipconfig {IP-address}
  6. где {IP-address} - желаемый IP-адрес tau1m, tau2m, rg24, rg44 (должен находиться в одной подсети с адресом tftp-сервера).
  7. Запустить процесс обновления программного обеспечения устройства командой:
    tftprx {filename} {TFTP-server IP}
    где {filename} - имя файла прошивки (linux.bin),
    {TFTP-server IP} - адрес TFTP-сервера
  8. По завершении процесса устройство автоматически перезагрузится.
  9. После загрузки устройства выполнить перезапуск по кнопке F (удерживать 3 секунды и отпустить). Критерий: индикатор Power должен загореться красным цветом. Если перезапуск не удаётся – кнопка F не исправна, необходим ремонт.

PS: файл “linux.bin” можно взять из любого архива релизной прошивки.

Источник:
docs.eltex-co.ru

[TAU|RG] TAU1M/TAU2M/RG14/RG24/RG44/TAU8/TAU16/TAU24/TAU32m/TAU36/TAU72. Пример настройки плана нумерации
Задача: Обеспечить маршрутизации по разным направлениям, выполнять модификации набранного номера и организовать обработку кодов ДВО. Решение: 1) Возможность сделать маршрутизацию на разные SIP серверы в зависимости от набора осуществляется подстановкой IP адреса после символа “@”, если адрес не указан, то вызов пойдет в направлении SIP сервера, заданного в настройках SIP профиля. Например, в одном плане нумерации можно прописать:

Задача:

Обеспечить маршрутизации по разным направлениям, выполнять модификации набранного номера и организовать обработку кодов ДВО.

Решение:

1) Возможность сделать маршрутизацию на разные SIP серверы в зависимости от набора осуществляется подстановкой IP адреса после символа “@”, если адрес не указан, то вызов пойдет в направлении SIP сервера, заданного в настройках SIP профиля. Например, в одном плане нумерации можно прописать:

1xx@92.145.12.9|2xx@72.85.12.101|3xx@192.168.18.15

Данный диалплан говорит, что все трехзначные наборы на 1 отправлять на 92.145.12.9, на 2 отправлять на 72.85.12.101, а трехзначные наборы на 3 отправлять на локальный адрес 192.168.18.15.

Если в настройках SIP профиля указан адрес SIP сервера 192.168.18.15, то данный план нумерации можно записать вот так:

1xx@92.145.12.9|2xx@72.85.12.101|3xx



2) Для реализации модификации номера, нужно использовать конструкцию модификатор, например:

  • выход на МН связь осуществляется по набору 00, ваш префикс будет:

00xxxxxxxxxxx

для звонка в Великобританию, набрав 0044512900234, на SIP сервер уйдет 0044512900234

  • для выхода на МГ или сотовую связь нужно набрать 8, но к провайдеру вы должны передавать номер без 8, тогда ваш префикс будет:

<8:>xxxxxxxxxx

набрав 83832728331, на SIP сервер уйдет 3832728331

  • 64xxxx - ваша городская нумерация, к ней вам нужно добавить код города - 3832, тогда конструкция будет такая:

<:3832>64xxxx

набрав 641249, на SIP сервер уйдет 3832641249



3) Для использования символов * и #, вам нужно добавить соответствующие префиксы, например:

*xx#|#xx#|*#xx#|*xx*x+#

Обобщим, сделав один общий план нумерации:

00xxxxxxxxxxx|<8:>xxxxxxxxxx|<:3832>64xxxx|3xx@192.168.18.15|*xx#|#xx#|*#xx#|*xx*x+#

МН, МГ, городская связь и префиксы ДВО (например 13#, #13#, *#13#, *13523524#) будут уходить на SIP сервер, указанный в настройках данного SIP профиля, а трехзначные наборы на 3 - на локальный адрес 192.168.18.15.

Источник:
docs.eltex-co.ru

[TAU|RG] TAU1M/TAU2M/RG14/RG24/RG44/TAU8/TAU-XX. Просмотр статуса ethernet портов
Просмотр статуса портов WAN и LAN на TAU-8 и RG14xx: swstatus Пример вывода команды:

Просмотр статуса портов WAN и LAN на TAU-8 и RG14xx:

swstatus

Пример вывода команды:



root@RG-1400:~# swstatus

|            |          Link|          Speed|       Duplex|                                   TX|                                    RX|

|   WAN|            Up|   1000 Mbps| Full-duplex|            196467128 bytes|           1300686622 bytes|

| LAN 0|            Up|   1000 Mbps| Full-duplex|            944146584 bytes|             147649144 bytes|

| LAN 1|        Down| unavailable| unavailable|                            0 bytes|                             0 bytes|

| LAN 2|        Down| unavailable| unavailable|                            0 bytes|                             0 bytes|

| LAN 3|        Down| unavailable| unavailable|                            0 bytes|                             0 bytes|

| Wi-Fi|                 -|                  -|                  -|                            0 bytes|                             0 bytes|

1) В первом столбце указан порт;

2) Второй столбец (Link) показывает состояние:

  • Up - порт активен
  • Down - неактивен или не подключен

3) В третем столбце указана скорость на которой работает линк, возможные значения:

  • unavailable;
  • 10 Mbps;
  • 100 Mbps;
  • 1000 Mbps.

4) Режим передачи/приёма (Duplex)

  • Half-duplex (Полудуплекс) - попеременная передача и прием
  • Full-duplex (Полный дуплекс) - одновременная передача и прием.

5) TX - количество переданный байт

6) RX - количество принятых байт

Просмотр статуса портов WAN и LAN на TAU-1/2, RG24xx и RG44xx, RG54xx:

cat /proc/rtl865x/port_status

Пример вывода команды:

root@RG-4402GF-W:~$ cat /proc/rtl865x/port_status

Dump Port Status:

Port0  Link Down

Port1  Link Down

Port2  Link Down

Port3  Link Down

Port4  Link Down

Port5  Link Up

  RXBytes 15343280 TXBytes 2580820 Duplex Full Speed 1000

CPUPort  Link Up

  RXBytes 0 TXBytes 11017555 Duplex Full Speed 1000

Соответствие портов свитча и портов на устройстве

  TAU1 TAU2 RG44 RG54
Port0 1 LAN -* 1 LAN WAN
Port1 2 LAN 1 LAN 2 LAN 1 LAN
Port2 -* -* 3 LAN 2 LAN
Port3 -* -* 4 LAN 3 LAN
Port4 WAN WAN -* 4 LAN
Port5 -* -* WAN -*
CPUPort Порт соединяющий свитч и CPU

-* это Порт не используется ("висит в воздухе")

Просмотр статуса портов на многопортовых шлюзах TAU-16/24/32/36/72:

shell

switch_status

Пример вывода команды:

 [admin@tau36ip:/root]switch_status

Port 0:

        Link: on

        Duplex: full

        Speed: 1000Mbps

Port 1:

        Link: off

        Duplex: half

        Speed: 0Mbps

Port 2:

        Link: off

        Duplex: half

        Speed: 0Mbps

SFP 0:

        Link: off

        Duplex: half

        Speed: 0Mbps

SFP 1:

        Link: off

        Duplex: half

        Speed: 0Mbps

CPU:

        Link: on

        Duplex: full

        Speed: 1000Mbps

Источник:
docs.eltex-co.ru

[TAU|RG] TAU4/TAU8/RG14/RG24/RG44. Выдача номера вызывающего (Caller ID)
Выдача номера вызывающего (Caller ID generation) может осуществляться двумя способами: DTMF и FSK. Для работы Caller ID необходимо, чтобы телефонный аппарат абонента поддерживал установленный метод. Настройка режима Caller ID на малопортовых абонентских шлюзах находится в разделе:

Выдача номера вызывающего (Caller ID generation) может осуществляться двумя способами: DTMF и FSK. Для работы Caller ID необходимо, чтобы телефонный аппарат абонента поддерживал установленный метод.

Настройка режима Caller ID на малопортовых абонентских шлюзах находится в разделе:

  • для RG14, TAU4 и TAU8: PBX -> FXS -> настройки порта –> Параметры линии -> Выдача номера вызывающего
  • для RG24 и RG44: IP-телефония -> Настройка линий -> Настройка физических параметров -> Выдача номера вызывающего

В устройствах доступны следующие опции:

  • Off – определение номера вызывающего абонента выключено;
  • DTMF – определение номера вызывающего абонента методом DTMF. Выдача номера осуществляется после каждой посылки вызова на линии двухчастотными DTMF-сигналами;
  • FSK BELL 202, FSK V.23 – определение номера и имени вызывающего абонента методом FSK (по стандарту BELL 202 или ITU-T V.23 соответственно). Выдача номера осуществляется между первым и вторым звонком на линии потоком данных с частотной модуляцией. При использовании данного режима данные могут быть переданы двумя форматами:
    • SDMF - передается дата, время и номер вызывающего абонента;
    • MDMF - передается дата, время, номер и имя вызывающего абонента (поддерживается только на последних версиях ПО).

Источник:
docs.eltex-co.ru

[TAU|RG] TAU4/TAU8/RG/TAU1M/TAU2M. Настройка usb-модема для некоторых операторов
Для выполнения настроек USB-модема на TAU4-8/RG14xx необходимо сделать следующее:

Для выполнения настроек USB-модема на TAU4-8/RG14xx необходимо сделать следующее:

  • перейти в раздел «Сеть» («Network») -> «Сетевые настройки» («Network settings») и нажать ссылку «Настроить 3G/4G USB-модем» («Configure 3G/4G USB-modem»). Ссылка активна если выбран режим подключения «только беспроводное» («Wireless connection only (3G)») или «автоматически переходить на резервный канал» («Switch to reserve channel automatically»);
  • Задать следующие настройки:
    • имя провайдера - произвольное;
    • активный провайдер (Active provider) – при установленном флаге данный провайдер активен;
    • имя пользователя/пароль
      • МТС
        имя пользователя - mts
        пароль доступа - mts
      • Билайн
        имя пользователя - beeline
        пароль доступа - beeline
      • Мегафон
        имя пользователя - gdata (или оставить пустым)
        пароль доступа - gdata (или оставить пустым)
      • Tele2/Yota/ U-Tel (Ростелеком)
        имя пользователя и пароль доступа оставить пустыми
      • Skylink
        имя пользователя - mobile
        пароль - internet
    • размер MTU (MTU) – максимальный размер блока данных, по умолчанию: 1492;
    • дополнительные параметры (инициализации)
      • МТС
        AT+CGDCONT=1,IP,internet.mts.ru
      • Билайн
        AT+CGDCONT=1,IP,internet.beeline.ru
        или
        AT+CGDCONT=1,IP,home.beeline.ru
      • Мегафон
        AT+CGDCONT=1,IP,internet
      • Tele2
        AT+CGDCONT=1,IP,internet.tele2.ru
      • Skylink
        AT+CGDCONT=1,IP,internet
      • Yota
        AT+CGDCONT=1,IP,yota.ru
      • U-Tel (Ростелеком)
        AT+CGDCONT=1,"IP","internet.usi.ru"
    • номер дозвона

      • МТС, Мегафон, Билайн, Tele2, Yota, U-Tel (Ростелеком)
        *99***1#  или короткий вариант *99#
      • Skylink #777

Внимание! Некоторые 4G-модемы, например, Yota One или ZTE M100-3 (MF823) устроены по принципу маршрутизатора. Поэтому для их подключения нужно выбрать протокол DHCP.

TAU1M, TAU2M, RG24xx, RG44xx

В TAU1М/2М, RG24/44 настройка USB-модемов производится в разделе "Сеть" -> "Интернет" -> "Внешняя сеть" выбрать подключение к Интернет - 3G/4G USB модем. Все остальные настройки точно такие же как для TAU8 и RG14.

При этом вы можете выбрать в параметре Мобильный провайдер имя провайдера, предоставляющего доступ к сети 3G/4G из списка одного из шести мобильных операторов (настройки каждого из них хранятся в памяти устройства), присутствующих на территории Российской Федерации: Мегафон, Билайн, МТС, Скайлинк, Теле2, Yota. Нажав на кнопку «По умолчанию» произойдёт заполнение настроек подключения параметрами выбранного провайдера.

Если настройки провайдера в Вашем регионе отличаются от предложенных, отредактируйте их в соответствии с необходимыми значениями.Если Вашего провайдера нет в списке – выберите значение «Другой» и заполните все поля в соответствии с настройками Вашего провайдера.





Источник:
docs.eltex-co.ru

[TAU|RG|SMG] TAU16/TAU24/TAU32m/TAU36/TAU72/RG14/RG24/RG54/SMG2/SMG4/SMG1016/SMG1016M/SMG2016/TAU8/TAU1M/TAU2M. Почему присутствует эхо при разговоре? Перейти к концу метаданных
Эхо приносит неприятности, при отражении сигнала достаточной амплитуды на время более 50 мс. Первостепенно, стоит отметить тот факт, что эхо в VoIP сетях возникает из-за больших задержек распространения звукового сигнала от источника к приемнику, где присутствует аналоговая линия передачи.

Эхо приносит неприятности, при отражении сигнала достаточной амплитуды на время более 50 мс. Первостепенно, стоит отметить тот факт, что эхо в VoIP сетях возникает из-за больших задержек распространения звукового сигнала от источника к приемнику, где присутствует аналоговая линия передачи. Это происходит, когда часть исходного сигнала, переданная вызываемому абоненту, поступает обратно в линию вызывающему. Цифровые устройства не создают эхо, но при цифровой обработке сигнала создаются задержки – основной компонент эха.

Для устранения или уменьшения эффекта эха можно попробовать уменьшить задержки (если это возможно) путем поиска альтернативных путей передачи, уменьшения количества узлов в схеме и пр.

Однако, есть и программные методы борьбы с эхом. Основной из них – эхокомпенсатор (эхоподавление или Echocanceller). Он анализирует сигнал на входе, сравнивает его с выходным сигналом и при совпадении вычитает его на входе. Недостатком данного метода является внесение небольшой задержки передачи сигналов в систему. На всех наших устройствах работа эхокомпенсатора регулируется программно (то есть Вы можете его включить или отключить).

Имейте ввиду, что если эхо при разговоре слышит Ваш собеседник, то проблема с работой эхокомпенсатора на нашей стороне и, наоборот, если эхо при разговоре слышим мы, то встречный эхокомпенсатор не справляется со своей работой. В этом случае надо проверить включен или нет эхокомпенсатор.

Настройки эхоподовления в наших устройсвах находятся в настройках кодеков в sip профиле:

  • ТАУ-XX: «PBX» – «SIP/H323 Profiles» – «Profile X» – «Codecs» – «Features» – «Echo canceller»
  • ТАУ4-8/RG14xx: «PBX» – «SIP» – SIP профиль – «Список кодеков в предпочтительном порядке» – «Использовать эхоподавление»
  • RG24xx/44xx: «IP телефония» – «Профили» – выбрать нужный профиль – «Дополнительные параметры» – «Использовать эхоподавление»
  • SMG: «Маршрутизация» – «Интерфейсы SIP» – выбрать нужный Интерфейс SIP – «Настройка кодеков/RTP» – «Эхо

Источник:
docs.eltex-co.ru

[TAU|RG] TAU16/TAU24/TAU32m/TAU36/TAU72/TAU8/TAU1M/TAU2M/RG14/RG24/RG44/RG54. Не работает донабор номера
Передача DTMF на наших шлюзах доступна тремя методами: INBAND, rfc2833, SIP INFO. Метод передачи устанавливается в SIP-профиле.

Передача DTMF на наших шлюзах доступна тремя методами: INBAND, rfc2833, SIP INFO. Метод передачи устанавливается в SIP-профиле.

При некорректном донаборе номера или его полной неработе необходимо проверить, что на нашей и встречной стороне метод донабора совпадает.

В случае использования метода RFC2833 на обоих сторонах и неработе донабора номера, необходимо проверить тип динамической нагрузки. Он должен быть согласован с взаимодействующей аппаратурой.

При использовании метода inband на обоих сторонах и неработе донабора номера, необходимо проверить уровень принимаемого DTMF сигнала. При необходимости произвести корректировку коэффициента усиления в настройках абонентского комплекта.

При использовании метода передачи DTMF сообщениями SIP INFO необходимо учитывать, что существует несколько способов передачи типа расширения MIME:

  • Application/ dtmf – DTMF передается в расширении application/dtmf (* и # передаются как числа10 и 11);
  • Application/ dtmf-relay – DTMF передается в расширении application/dtmf-relay (* и # передаются как символы * и #);
  • Audio/telephone-event – DTMF передается в расширении audio/telephone-event (* и # передаются как числа 10 и 11).

Источник:
docs.eltex-co.ru

[TAU|RG] TAU/RG. Почему на абонентских шлюзах сбивается системное время после перезагрузки?
Абонентские шлюзы TAU и RG не имеют в своем аппаратном составе резервного источника питания (батарейки), поэтому при перезагрузке устройства время сбрасывается.

Абонентские шлюзы TAU и RG не имеют в своем аппаратном составе резервного источника питания (батарейки), поэтому при перезагрузке устройства время сбрасывается. Чтобы после перезагрузки шлюза не приходилось настраивать время вручную, в функционале устройства предусмотрена синхронизация времени с NTP-сервером. В настройках необходимо задать IP-адрес сервера NTP и временной сдвиг в зависимости от часового поясаЮ где находится устройство.

Настройка параметров NTP-сервера осуществляется

  • на RG14, TAU-4 и TAU-8 в разделе Система -> Настройки -> Настройки времени;
  • на RG24 и RG44 в разделе Система -> Доступ -> Настройки времени;
  • на TAU-XX в разделе Сетевые настройки (Network settings) -> NTP.

Источник:
docs.eltex-co.ru

[TAU|RG] TAU/RG Настройка перевода вызова
Чтобы шлюз детектировал FLASH нужно настроить
  1. Чтобы шлюз детектировал FLASH нужно настроить:
  • Минимальное время обнаружения отбоя (Minimal on-hook time) – минимальное время обнаружения отбоя, в миллисекундах. Одновременно с этим, данный параметр является максимальным временем детектирования короткого отбоя (flash).
  • Минимальное время обнаружения flash (Min flash time) – минимальное время обнаружения короткого отбоя, в миллисекундах.

Данные настройки производятся в настройках нужного порта FXS в соответствии с длительностью FLASH конкретного аналогового аппарата.

Например, как правило, на аппаратах Panasonic длительность FLASH 200мс. В таком случае нужно Min flash time установить в 100мс, Max flash time (Minimal on-hook time) - от 300мс.

Чтобы не детектировать спонтанный отбой рекомендуется установить Max flash time (Minimal on-hook time) 900мс.



  1. Далее, нужно настроить "Режим использования функции flash", описание есть в документации:

Режим использования функции flash (Flash mode) – режим использования функции flash (короткий отбой):

  • Transmit flash – передача flash в канал (одним из методов в настройках профиля SIP в параметре Передача Flash);
  • Передача Flash (Flash transfer) – способ передачи Flash:
    • off – передача flash запрещена;
    • RFC2833 – передача flash осуществляется согласно рекомендации RFC2833 в качестве выделенной нагрузки в речевых пакетах RTP;
    • info – передача flash осуществляется методом протокола SIP. По протоколу SIP используются сообщения INFO, при этом вид передаваемого сигнала flash будет зависеть от типа расширения MIME;
  • Attended calltransfer – flash обрабатывается локально устройством (передача вызова осуществляется после установления соединения с третьим абонентом);
  • Unattended calltransfer – flash обрабатывается локально устройством (передача вызова осуществляется по окончанию набора номера третьего абонента, до установки соединения с третьим лицом);
  • Local calltransfer – передача вызова внутри устройства, без отправки сообщения REFER на SIP сервер. Для работы данного режима рекомендуется наличие локальных префиксов в плане нумерации SIP профиля, например xxx@{local}.

Источник:
docs.eltex-co.ru

[TAU|RG] TAUxx/TAU8/TAU1M/TAU2M/RG14/RG24/RG44 - задержка исходящего вызова
При исходящем звонке абонент шлюза слышит сигнал КПВ с задержкой. Данная задержка обусловлена срабатыванием L или S-таймера: L-timer – включается, если шлюз определяет необходимость набора по крайней мере еще одной цифры, чтобы соответствовать любому из правил диалплана;

Описание проблемы:

При исходящем звонке абонент шлюза слышит сигнал КПВ с задержкой.

Причина:

Данная задержка обусловлена срабатыванием L или S-таймера:

L-timer – включается, если шлюз определяет необходимость набора по крайней мере еще одной цифры, чтобы соответствовать любому из правил диалплана;

S-timer – включается, если набор соответствует одному из правил, но существует вероятность, что продолжение набора приведет к соответствию с другим правилом.

underlineПримерunderline

Создан план нумерации вида L10,S3 (333|xxxx)

Если абонент набирает первую цифру, допустим 3ку, то включается таймер L, посколько совпадений ни по одному из префиксов нет и абоненту для совершения исходящего вызова нужно донабрать еще как минимум две цифры. Иными словами, таймер L регулирует длительность всего набора номера. Если в течение 10 сек абонент не наберет номер, который совпадет с каким-либо префиксом из плана нумерации, то шлюз выдаст сигнал занятости.

Если абонент продолжает набор номера и набрал цифры 333, то устройство, анализируя план нумерации, находит префикс 333, который совпадает с набранными цифрами. Однако, устройство в то же время видит, что в плане нумерации существует префикс xxxx, который включает в себя 4 любые цифры от 0-9 и абонент может выйти по этому префиксу, если донаберет еще одну цифру. При этом шлюз включает таймер S, в нашем случае давая абоненту возможность в течение 3х секунд произвести донабор еще одной 4й цифры.

Решение:

  1. Первым делом следует избавиться от префиксов неявной разрядности, т.к. их наличие приводит к срабатыванию S-таймера. Например, диалплан 21x+|89x. можно заменить на 21xxx|89xxxxxxxxx
  2. Также можно уменьшить значения L или S-таймеров, установив любое значение, кроме 0, чтобы дать возможность донабрать номер.

Источник:
docs.eltex-co.ru

[RG] Как ограничить ширину пропускания канала в RG24xx/44xx?
Ограничение входящего и исходящего трафика (ширины пропускания канала) в RG24xx/44xx осуществляется с помощью инструмента traffic control (tc) из iproute2. Ограничение работает только в режиме роутера (маршрутизатора).

Ограничение входящего и исходящего трафика (ширины пропускания канала) в RG24xx/44xx осуществляется с помощью инструмента traffic control (tc) из iproute2. Ограничение работает только в режиме роутера (маршрутизатора).

  • Порядок первого конфигурирования устройства
  • Изменение параметров
  • Отключение ограничений



Порядок первого конфигурирования устройства:

1) Подключаемся к консоли шлюза RG (com/telnet/ssh)

2) Создаем локально на устройстве скрипт. Ввиду особенностей файловой системы локальный скрипт должен располагаться только в каталоге /etc/config, т.к. только содержимое этого каталога сохраняется после перезагрузки устройства:

vi /etc/config/user.sh

И копируем туда следующее:

# CLEAR
 #!/bin/sh
 tc=tc
 lan=eth1
 bw=2000kbit
 $tc qdisc del dev $lan handle ffff: ingress
 $tc filter del dev $lan parent ffff: protocol ip prio 50 u32 match ip src 0.0.0.0/0 police rate $bw burst 10kb drop flowid :1
 $tc qdisc del dev $lan handle 1:0 root tbf burst 20k limit 20k mtu 1514 rate $bw



# WAN--->LAN
 #!/bin/sh
 tc=tc
 lan=eth1
 bw=2000kbit
 $tc qdisc add dev $lan handle ffff: ingress
 $tc filter add dev $lan parent ffff: protocol ip prio 50 u32 match ip src 0.0.0.0/0 police rate $bw burst 10kb drop flowid :1



# LAN--->WAN
 #!/bin/sh
 tc=tc
 lan=eth1
 bw=8000kbit
 $tc qdisc add dev $lan handle ffff: ingress
 $tc qdisc add dev $lan handle 1:0 root tbf burst 20k limit 20k mtu 1514 rate $bw

Комментарии:

  • WAN---> LAN - ограничение трафика из внешней сети (WAN) во внутреннюю (LAN). Задается параметром bw. В примере bw=2000kbit (2000кбит/с)
  • LAN---> WAN - ограничение трафика из внутренней сети (LAN) во внешнюю (WAN). Так же задается параметром bw. На примере bw=8000kbit (8000кбит/с)
  • lan=eth1 - выбранный интерфейс. В данном примере eth1 соответствует внешнему интерфейсу, а br0 - внутреннему. Посмотреть можно командами ifconfig и brctl show в CLI

Выходим из редактора vi с сохранением файла.

3) После создания скрипта ему необходимо назначить права на запуск командой:

chmod 777 /etc/config/user.sh

4) В устройстве серии RG-24xx/RG-44xx предусмотрена возможность через конфигурационный файл настроить запуск произвольного скрипта, в который можно поместить любую желаемую последовательность команд. Для запуска нашего скрипта в файле конфигурации создана секция настроек UserScript.

  • Заходим в файл конфигурации RG:
    vi /etc/config/cfg.yaml
  • Находим поле UserScript. Выставить опцию «Enable» в значение 1 для запуска скрипта. В параметре URL прописать путь к скрипту вида “File://etc/config/user.sh”. В итоге должно получиться следующее:
    UserScript:
    Enable: "1"
    URL: "File://etc/config/user.sh"

5) В этом же файле конфигурации обязательно нужно выключить опцию EnableHWAccelerate которая находится в ветке Internet.Network. Меняем значения параметра EnableHWAccelerate с «1» на «0»:

EnableHWAccelerate:"0"

6) Выходим из редактора vi с сохранением файла конфигурации. Применяем и сохраняем конфигурацию:

 reloadcfg
 save

7) Запускаем скрипт командой:

./etc/config/user.sh

На этом настройка ширины пропускания канала на RG24xx/44xx с помощью утилиты tc закончена. После перезагрузки скрипт будет запускать автоматически.



Изменение параметров:

Для изменения параметров необходимо скорректировать значение bw в файле /etc/config/user.sh или закомментировать некоторые правила.

Например, сделать ограничение только входящей связи (из внешней сети) до 5Мбит/с можно следующим образом:

 # CLEAR
 #!/bin/sh
 tc=tc
 lan=eth1
 bw=2000kbit
 $tc qdisc del dev $lan handle ffff: ingress
 $tc filter del dev $lan parent ffff: protocol ip prio 50 u32 match ip src 0.0.0.0/0 police rate $bw burst 10kb drop flowid :1
 $tc qdisc del dev $lan handle 1:0 root tbf burst 20k limit 20k mtu 1514 rate $bw



# WAN--->LAN
 #!/bin/sh
 tc=tc
 lan=eth1
 bw=5Mbit
 $tc qdisc add dev $lan handle ffff: ingress
 $tc filter add dev $lan parent ffff: protocol ip prio 50 u32 match ip src 0.0.0.0/0 police rate $bw burst 10kb drop flowid :1



# LAN--->WAN
 #!/bin/sh
 # tc=tc
 # lan=eth1
 # bw=8000kbit
 # $tc qdisc add dev $lan handle ffff: ingress
 # $tc qdisc add dev $lan handle 1:0 root tbf burst 20k limit 20k mtu 1514 rate $bw

После изменения файла необходимо запустить скрипт командой:

./etc/config/user.sh



Отключение ограничений:

Для отключения ограничений необходимо закомментировать правила в файле /etc/config/user.sh:

# CLEAR
 #!/bin/sh
 tc=tc
 lan=eth1
 bw=2000kbit
 $tc qdisc del dev $lan handle ffff: ingress
 $tc filter del dev $lan parent ffff: protocol ip prio 50 u32 match ip src 0.0.0.0/0 police rate $bw burst 10kb drop flowid :1
 $tc qdisc del dev $lan handle 1:0 root tbf burst 20k limit 20k mtu 1514 rate $bw



# WAN--->LAN
 #!/bin/sh
 # tc=tc
 # lan=eth1
 # bw=5Mbit
 # $tc qdisc add dev $lan handle ffff: ingress
 # $tc filter add dev $lan parent ffff: protocol ip prio 50 u32 match ip src 0.0.0.0/0 police rate $bw burst 10kb drop flowid :1



# LAN--->WAN
 #!/bin/sh
 # tc=tc
 # lan=eth1
 # bw=8000kbit
 # $tc qdisc add dev $lan handle ffff: ingress
 # $tc qdisc add dev $lan handle 1:0 root tbf burst 20k limit 20k mtu 1514 rate $bw

После этого необходимо запустить скрипт командой:

./etc/config/user.sh

Так же для полного восстановления скорости передачи данных необходимо проделывать пункты 4,5,6 из первого раздела в обратном порядке (при этом отключится работа скрипта после перезагрузки устройства). Для этого необходимо:

  • открыть редактирование файла /etc/config/cfg.yaml
    vi /etc/config/cfg.yaml
  • выставить в разделе UserScript опцию «Enable» в значение "0":
    UserScript:
    Enable: "0"
    URL: "File://etc/config/user.sh"
  • выставить параметр EnableHWAccelerate в значение "1":
    EnableHWAccelerate:"1"
  • выйти из редактора vi с сохранением файла;
  • применить и сохранить конфигурацию:
    reloadcfg
    save

Источник:
docs.eltex-co.ru

На данный товар не оставлено ни одного отзыва.

Будьте первым!
Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
Ваш браузер сильно устарел.
Обновите его до последней версии или используйте другой более современный.
Пожалуйста, завершите проверку безопасности!
0
Корзина
Наименование Артикул Количество Сравнить
