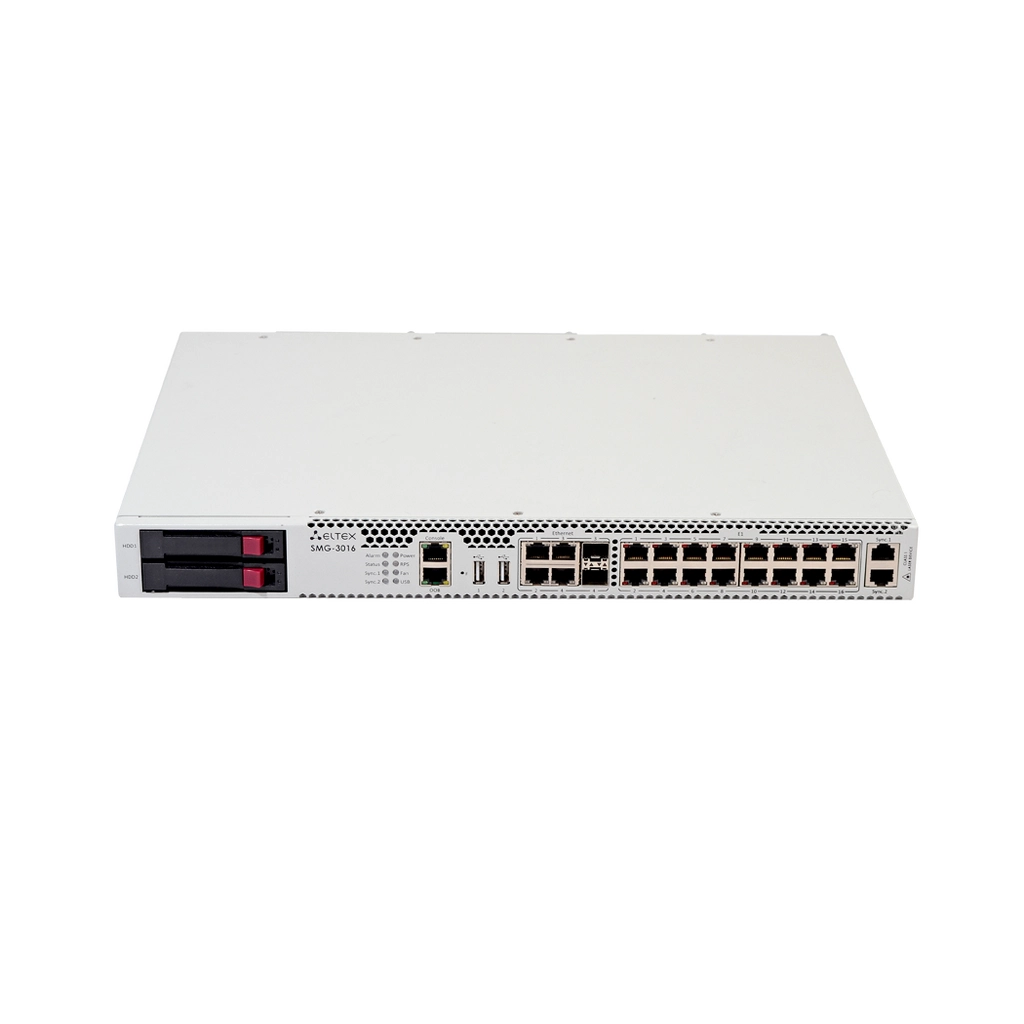

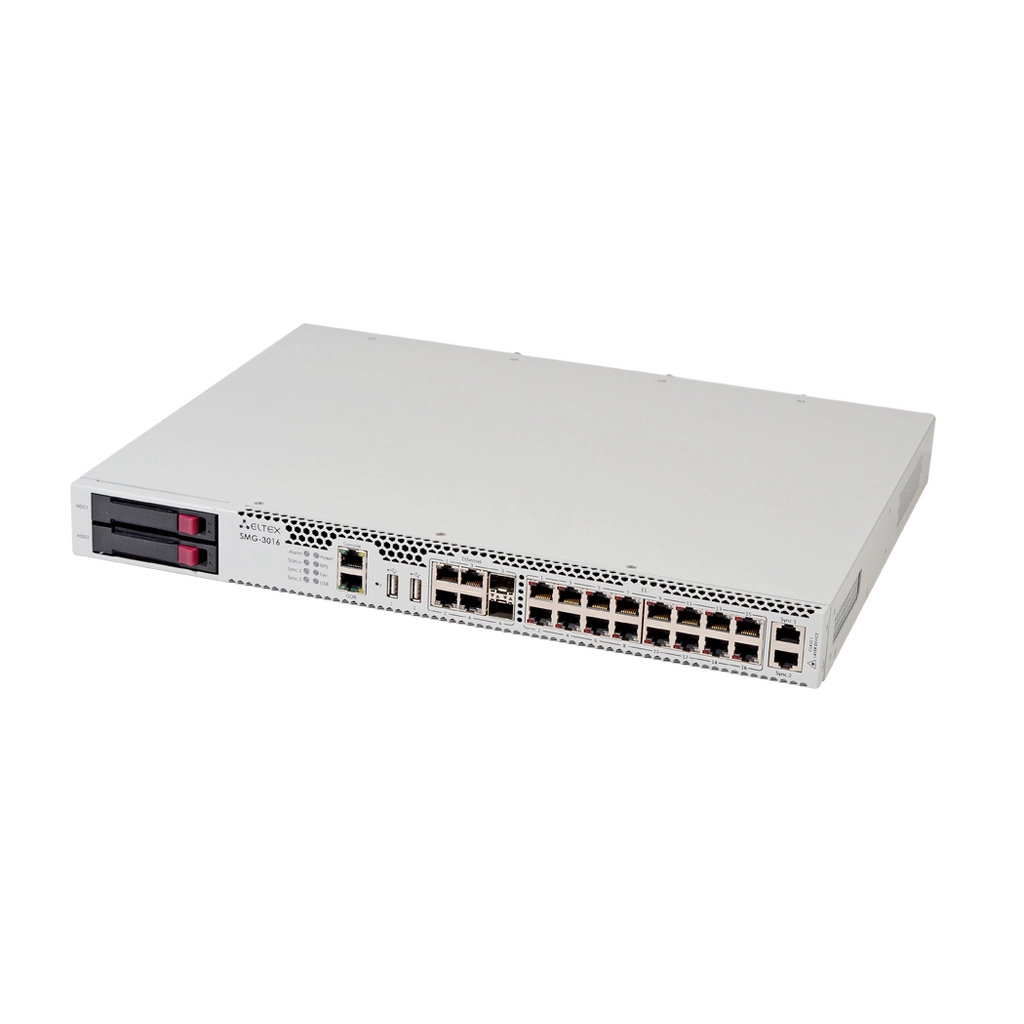

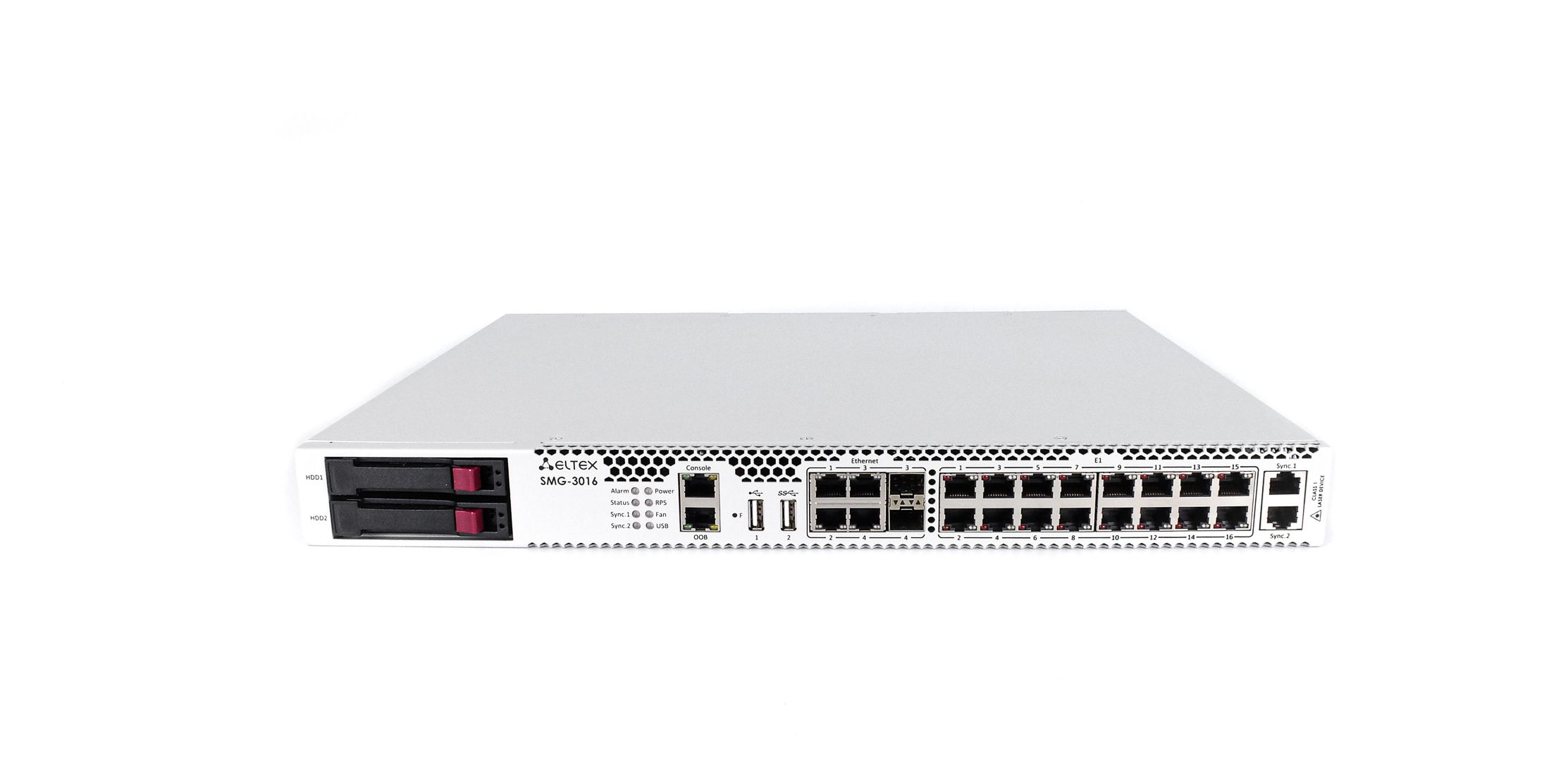

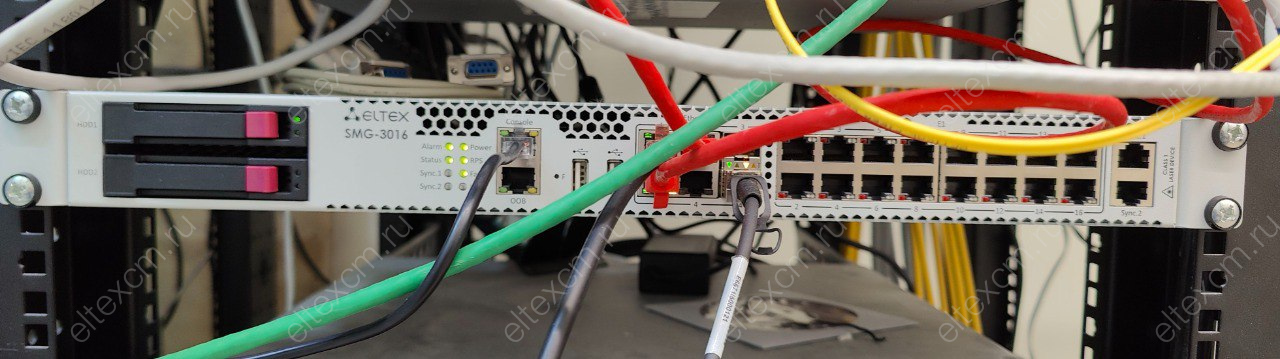

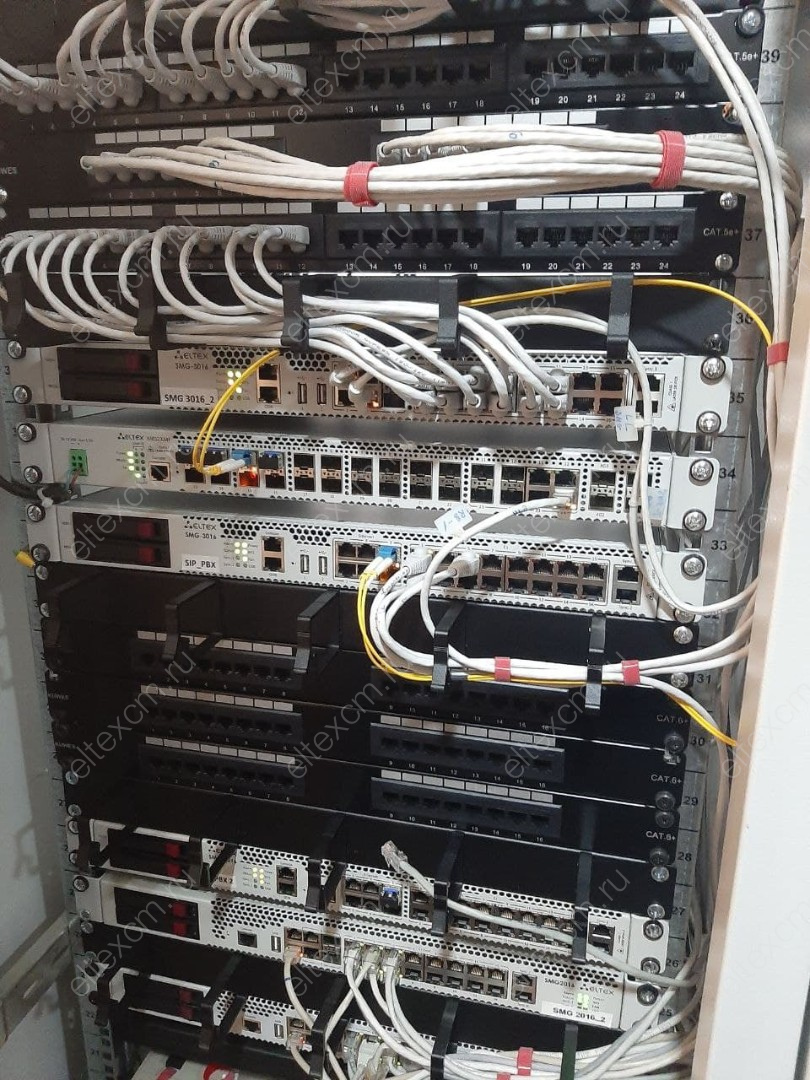

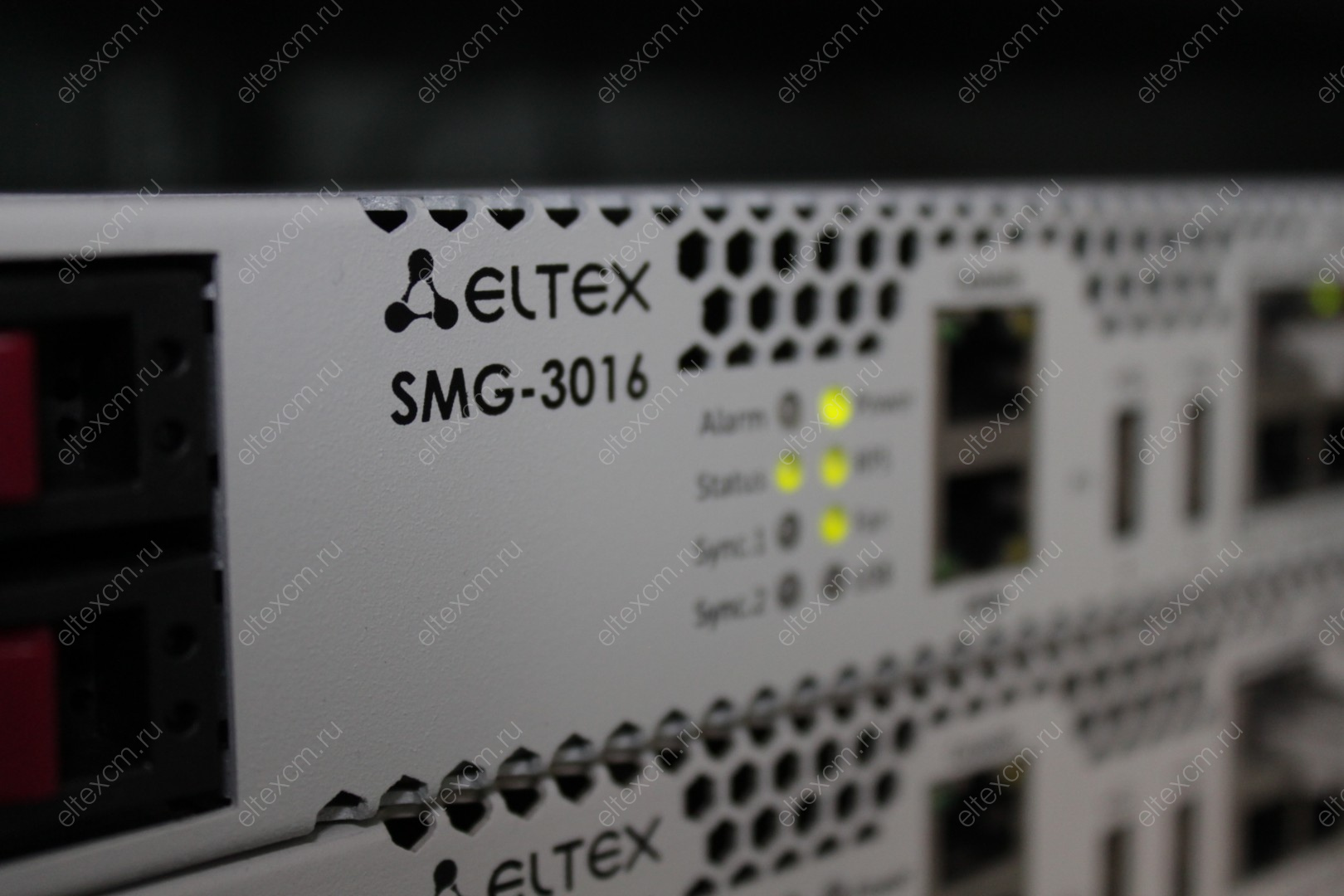

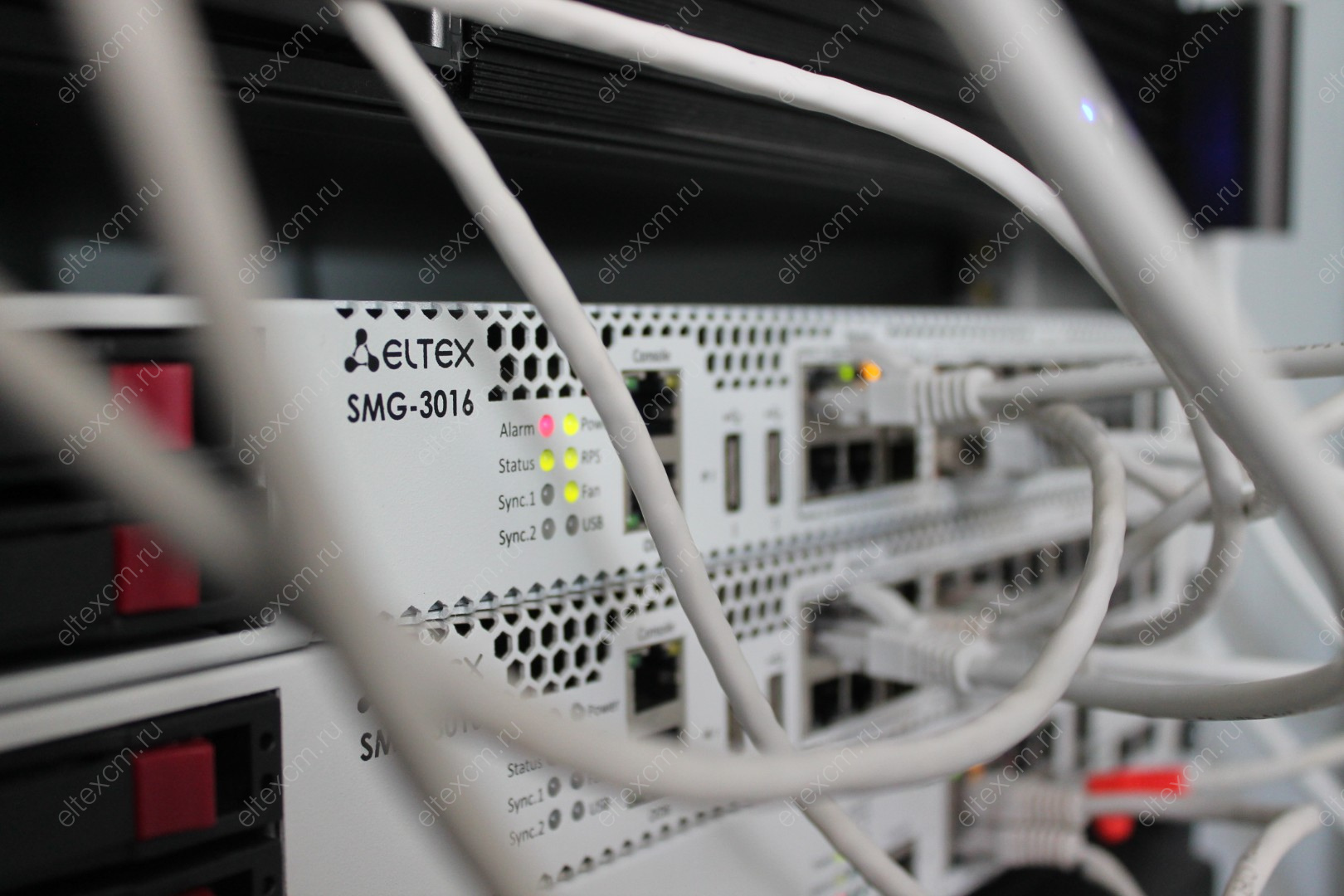

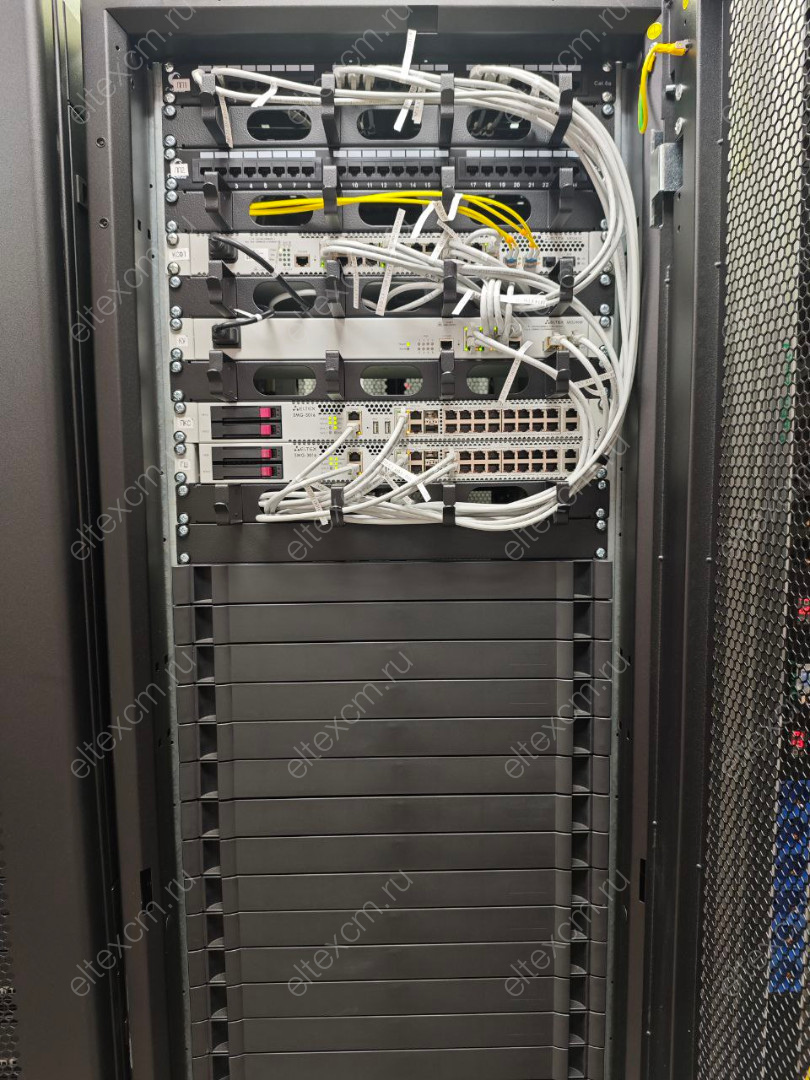

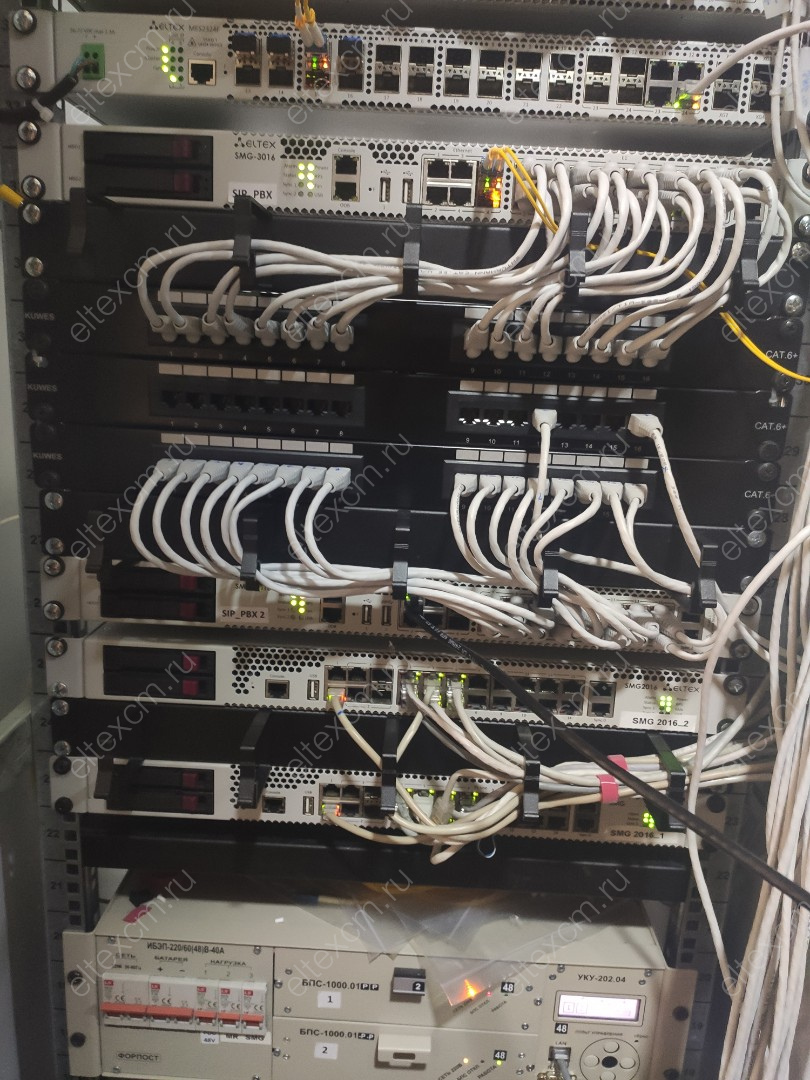

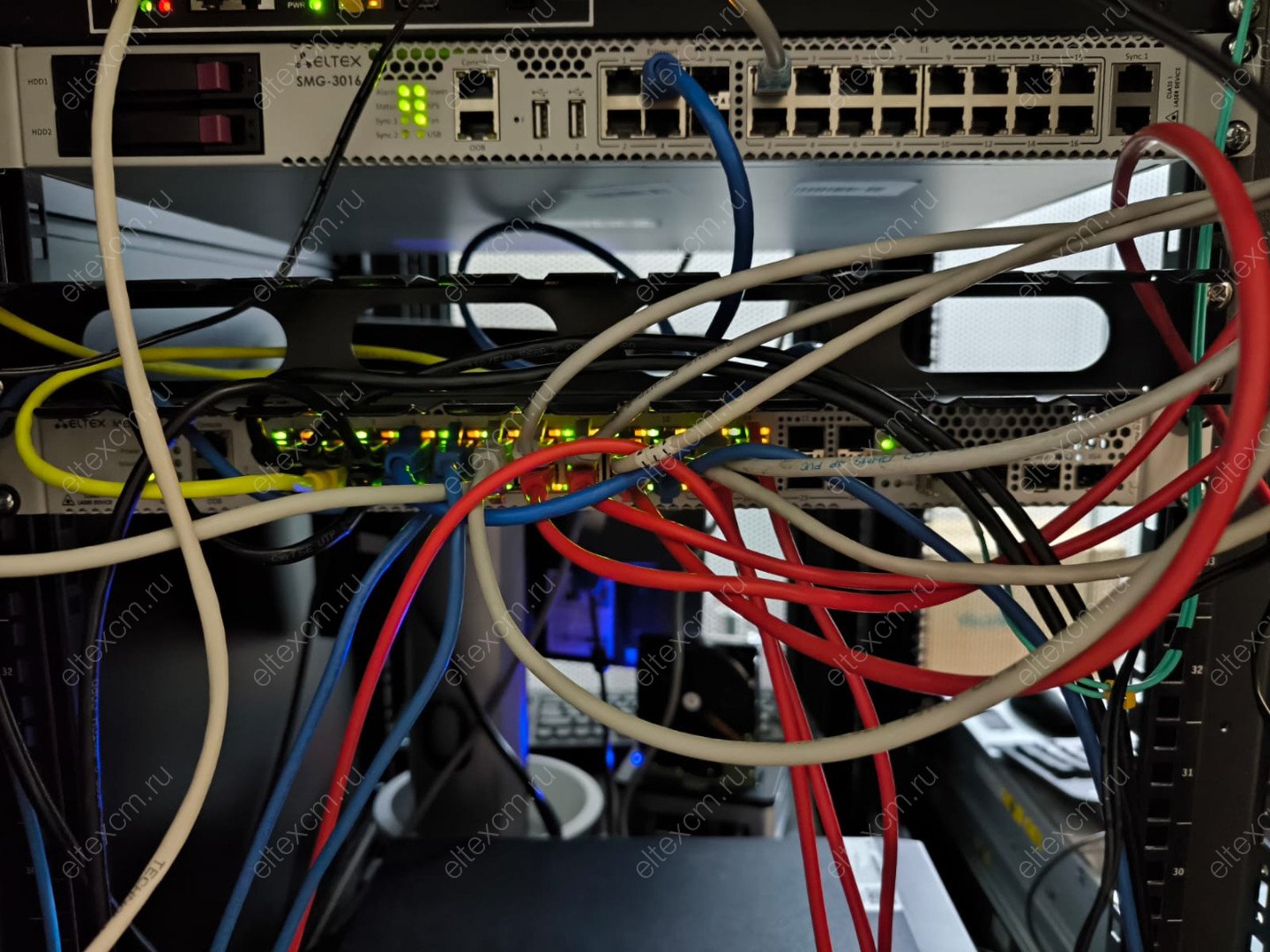

SMG-3016
SMG-3016, поддерживающий до 3000 абонентов, может выступать как в качестве транкового шлюза, обеспечивающего сопряжение сигнализаций и медиа-потоков ТфОП (Е1) и VoIP сетей, так и в качестве IP-АТС с возможностью сдачи СОРМ по приказам №70 и №268.
Цена указана за шасси без модулей и ПО
Тип | Станционное |
Е1 | 16 |
SIP абонентов | 3000 |
Поддержка СОРМ | да |
Тип корпуса | 1U |
В реестре Минпромторга (ТОРП) | Да |
Размер коробки ШхВхГ, мм | 440 x 55 x 350 |
Вес брутто, кг | 6 |
SMG-3016 – это высокопроизводительный транковый шлюз, который способен решать разнообразные задачи, от сопряжения VoIP и TDM сетей, до возможности полноценной IP-АТС операторского класса на 3000 абонентов. Шлюз поддерживает до 16 потоков Е1 и до 765 каналов VoIP. АТС на базе SMG-3016 поддерживает широкий набор сервисных функций, в том числе поддерживается функционал СОРМ, а встроенная функция оповещения позволит обзвонить всех Ваших клиентов. SMG-3016 имеет возможности аппаратного резервирования со схеме MASTER-SLAVE, что в сочетании с современной платформой обеспечивают непревзойдённый уровень отказоустойчивости.
Гибридная платформа SMG-3016
SMG-3016- новый транковый шлюз, объединивший в себе функции SMG-2016, современный процессор Quad-Core ARMv8 64bit и низкую цену. Устройство придет на смену уже набравшим популярность шлюзам SMG-1016M и SMG-2016 к 2020 году.
Кому интересна платформа?
Обладая широким функционалом, транковый шлюз SMG-3016 может решить множество задач: сопряжение сигнализаций и медиа-потоков ТфОП (Е1) и VoIP сетей, в качестве IP-АТС с возможностью сдачи СОРМ по приказам №70 и №268, возможность регистрации абонентов на самом шлюзе. Платформа подходит для корпоративных заказчиков, государственных структур, операторов связи.
- Масштабируемая платформа 1U
- Процессор Quad-Core ARMv8 Marvell Armada 7040
- IP-АТС на 3 000 номеров с поддержкой ДВО и СОРМ
- Высокое качество обработки голоса
- Надёжность операторского класса
- До 768 VoIP-каналов
- До 16 потоков E1 (RJ-48)

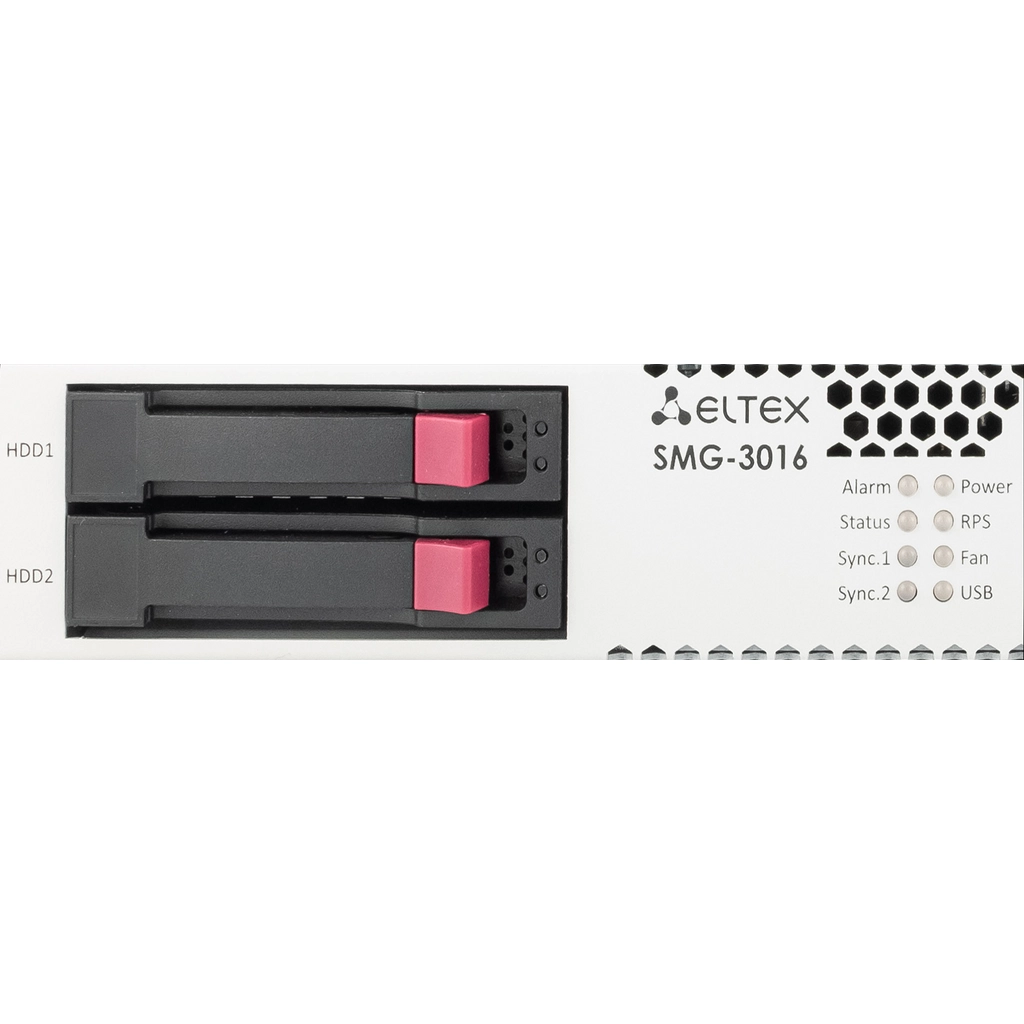

- Поддержка двух HDD SATA 2.5"
- Аппаратное резервирование
SMG-3016 обеспечивает возможность равномерного распределения инвестиций на масштабирование в течение всего периода реализации проекта. Шлюз поддерживает до 16 потоков Е1 (ОКС7, PRI, V5.2) и до 768 каналов VoIP.
IP-АТС c поддержкой ДВО и СОРМ
Дополнительные опции для шлюза SMG-3016 позволяют использовать его в качестве полнофункциональной IP-АТС до 3 000 SIP-абонентов с поддержкой широкого набора ДВО, а также полным соответствием требованиям нормативных документов по СОРМ. Программный модуль IP-АТС ECSS-10 предназначен для быстрого развёртывания VoIP-узла связи с минимальными капитальными затратами (CAPEX). Наличие всех видов сертификатов на семейство продуктов ECSS-10 позволяет использовать IP-АТС ECSS-10 на базе транкового шлюза SMG-3016 в качестве АТС любого уровня с последующей приёмкой в эксплуатацию органами РосСвязьНадзора и ФСБ.
Надёжность операторского класса
Современный процессор Quad-Core ARMv8 Marvell Armada7040, равномерное распределение нагрузки между субмодулями, резервирование источников питания, а также использование современных технологий на базе параллельных вычислений обеспечивают высокий уровень отказоустойчивости платформы SMG-3016 с автоматическим переключением на резервный элемент в случае отказа любого субмодуля системы, а также модуля питания.
Строгое соответствие требованиям современных протоколов, рекомендаций и стандартов обеспечивает 100% функциональную совместимость SMG-3016 с различным оборудованием: цифровыми АТС, IP-АТС, Softswitches, VoIP-шлюзами, SIP-телефонами, программными SIP-клиентами и др.
Транскодирование медиапотоков
Аппаратный транскодинг на базе медиакодеков Mindspeed Technologies позволяет согласовывать медиа-потоки с различными VoIP-кодеками.
Интеллектуальная защита IP-сетей
В транковом шлюзе SMG-3016 реализована интеллектуальная защита от несанкционированных внешних подключений SIP-абонентов (динамический брандмауэр, статический брандмауэр, черные/белые списки ip- адресов, подсетей и др.), а также по протоколам http/https/telnet/ssh. Для дополнительной защиты при подключении к публичным IP-сетям предусмотрена совместимость с пограничными контроллерами сессий (например, SBC-1000), выполняющими функции межсетевых экранов для VoIP-сетей.
RADIUS-маршрутизация
Интеллектуальная маршрутизация вызовов на основе ответов биллинговой системы по протоколу RADIUS позволяет строить гибкие правила для обработки вызовов.
Оптимальные пакеты опций ПО
Пакеты опций на дополнительное программное обеспечение по специальным ценам позволяют легко выбрать необходимый функционал и снизить капитальные затраты (CAPEX):
- “АТС+СОРМ” - пакет для сдачи АТС органам Россвязьнадзора и ФСБ;
- “АТС+СОРМ+ДВО” - пакет для сдачи АТС с ДВО;
- “АТС+ДВО”- пакет для использования SMG-3016 в качестве офисной АТС.
- Взаимодействие со STUN-сервером на SIP-интерфейсе
- Маршрутизация по номеру вызываемого (CdPN)и/или вызывающего (CgPN) абонента
- Маршрутизация по категории доступа
- Модификация номера до и после маршрутизации
- Запись разговоров по маске номера и плану нумерации1
- Использование нескольких планов нумерации
- Ограничение количества линий на абонента
- Настройка режима обслуживания абонента
- Выключение транк-группы из работы
- Управление вызовом через RADIUS1
- Прямое проключение транк-групп
- Поддержка СОРМ1
- Префикс на несколько транк-групп
- Интерактивное голосовое меню (IVR)1
- Выгрузка - загрузка конфигурации одним файлом
- Ограничение количества линий на SIP-интерфейс
- Ограничение количества входящих и исходящих линий на абонента
- Ограничение входящей нагрузки CPS (calls per second) на транковой группе
- G.711 (a-law, µ-law), G.729 (A/B), G.723.1, G.726 (32 Кбит/c)
- T.38 Real-Time Fax, G.711 (a-law, µ-law) pass-through
- VAD (детектор активности речи)
- CNG (генерация комфортного шума)
- AEC (эхо компенсация, рекомендация G.168)
- AGC (автоматическое управления усилением)
- Назначение Diffserv и приоритетов 802.1р для SIP и RTP
- Динамический и статический джиттер-буфер
- Передача методами INBAND, RFC 2833, SIP INFO, SIP NOTIFY
- Запись биллинговой информации в CDR-файл, параллельная запись CDR-файла на локальный HDD-диск и удаленный FTP-сервер
- RADIUS Accounting
- Поддержка различных биллинговых систем: Hydra Billing, LANBilling, PortaBilling, NetUP, BGBilling (возможна интеграция с другими системами)
- Создание нескольких сетевых интерфейсов для телефонии (SIP, RTP) с разными IP-адресами
- Работа с несколькими планами нумерации
- Резервирование сигнального канала ОКС-7
- Контроль активности разговорного соединения (по наличию RTP или RTCP)
- Индивидуальная маршрутизация для потоков одного пучка ОКС-7
- SS7
- PRI (Q.931)
- Q.699 (взаимодействие PRI и ОКС-7)
- V5.2 LE1
- V5.2 AN2
- SIP, SIP-T/SIP-I, SIP-Q
- H.3231
- SIGTRAN (M2UA, IUA)2
- H.2482
- До 768 каналов VoIP
- До 16 потоков E1 (RJ-48)
- Максимальная интенсивность нагрузки - 120 cps
- Оперативная память 8 GB

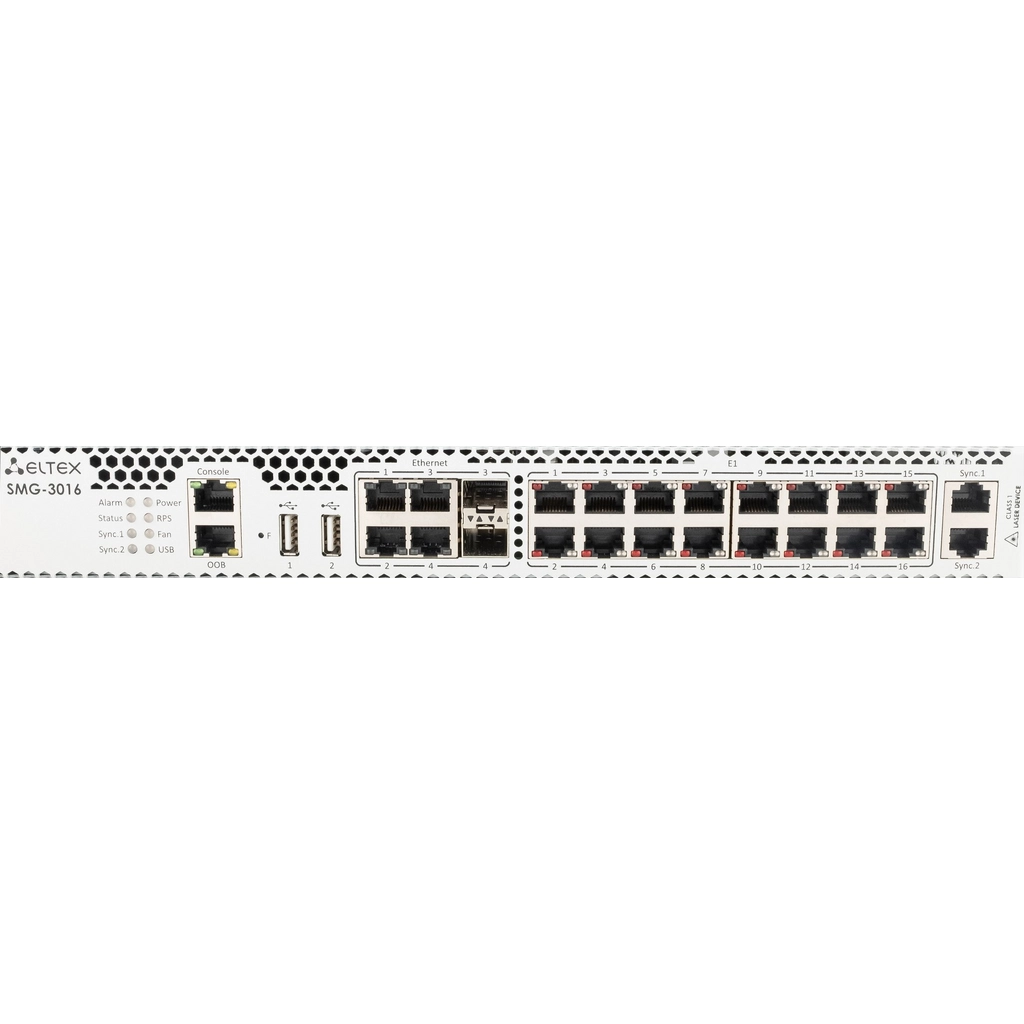

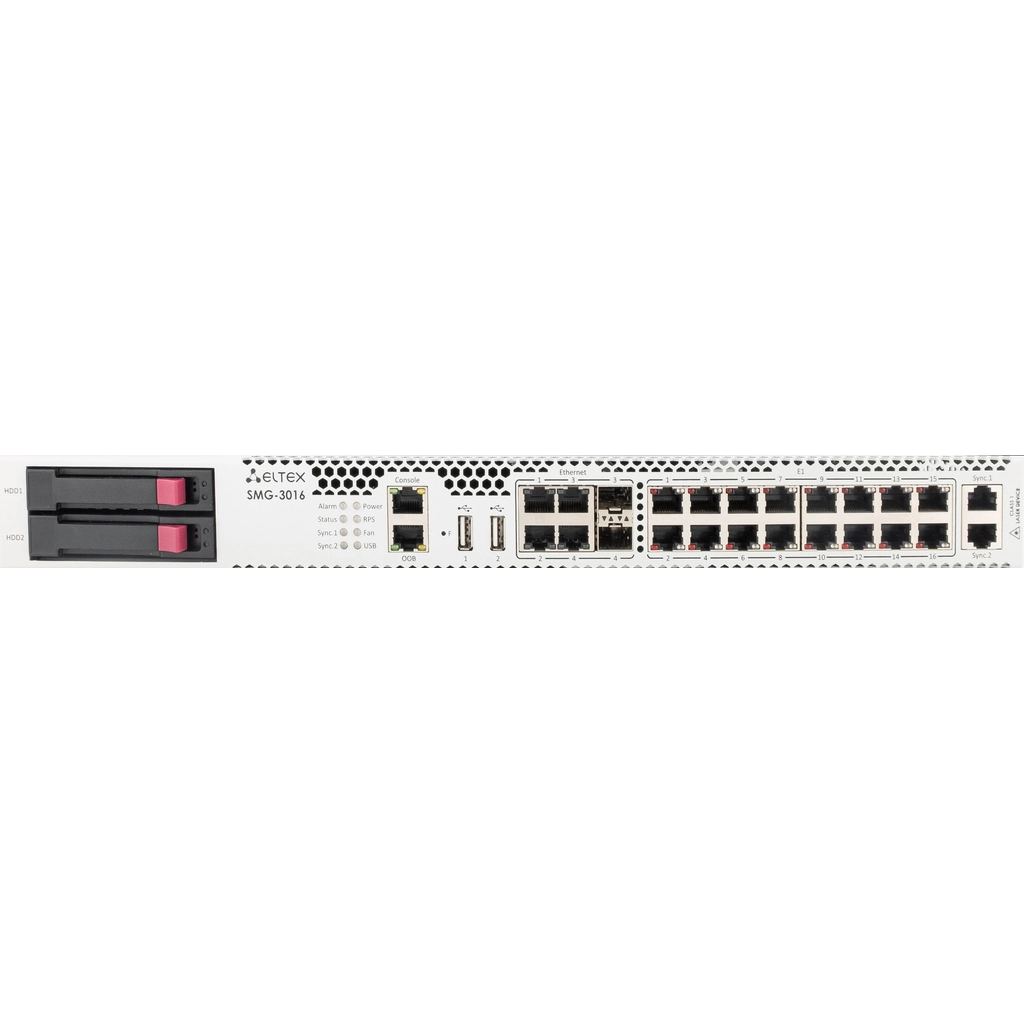

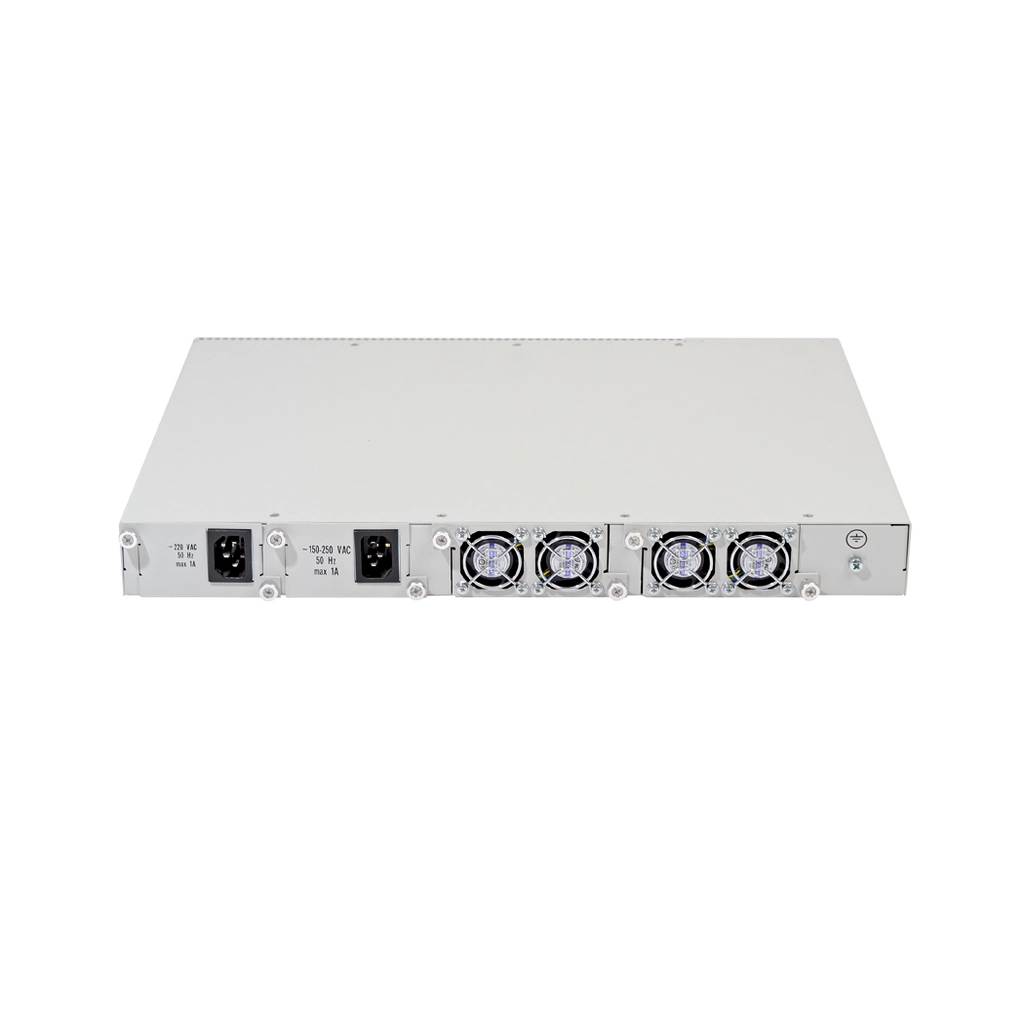

- 16 портов E1 (RJ-48)
- 2 порта 10/100/1000Base-T (RJ-45) / 1000Base-X (SFP)
- 2 порта 10/100/1000Base-T (RJ-45)
- 2 порта USB 2.0
- 2 слотоместа для SATA HDD форм-фактора 2,5'’
- Мониторинг каналов потоков Е1 и VoIP в web-интерфейсе
- Управление каналами и сигнальными линками ОКС-7 в web-интерфейсе
- Аварийное логирование с возможностью сохранения логов на syslog-сервере
- Хранение трассировок на HDD- и USB- накопителях
- Информирование об авариях по SNMP
- Консольный порт RS-232 (RJ-45)
- Выделенный порт управления (OOB) 10/100/1000BASE-T (RJ-45)
- Автоматическое включение логирования после перезапуска шлюза
- Мониторинг активных сессий пользователей web-интерфейса
- Черный и белый списки IP-адресов
- Вывод в syslog всех попыток доступа к устройству
- Автоматическая блокировка по IP-адресу после неуспешных попыток регистрации и/или доступа по протоколам http/https/telnet/ssh
- Список разрешенных IP-адресов для доступа к управлению устройством
- Разграничение прав доступа admin/user
- Разграничение прав доступа к записям разговоров
- Контроль IP-адреса адреса источника встречного RTP-потока
- Аутентификация абонентов на RADIUS-сервере и SIP registrar
- Digest-авторизация (RFC 5090, Draft-Sterman)
- Digest-авторизация в RADIUS (RFC 5090, Draft-Sterman)
- Регистрация и аутентификация до 3000 SIP-абонентов1
- Поддержка ДВО для 3000 SIP-абонентов1
- Взаимодействие SIP и SIP-T/SIP-I
- Транковая и абонентская регистрация SIP-транков
- Транзитная регистрация абонентов на SIP-транке с переходом на локальное обслуживание при недоступности сервера
- Работа в режиме облегченного резерва по схеме 1+1
- Автоматическое включение резерва в работу
- Автоматическая синхронизация настроек основного резервного оборудования
- Различные виды переадресации (Call Forward)
- Переадресация по недоступности (CFOS)
- Переадресация по неответу (CFNR)
- Переадресация безусловная (CFU)
- Переадресация по занятости (CFB)
- Переадресация по дням недели и времени суток
- Передача вызова (Call Transfer)
- Музыка на удержании (MOH)
- Удержание вызова (Call Hold)
- Поддержка SIP-forking для SIP-абонентов
- Голосовое оповещение (Voice Notification)
- Парковка вызова (Call Parking)
- Голосовая почта (Voice mail)
- Группа вызова (Call Hunt)
- Перехват вызова (Call Pickup)
- Индикатор занятости линии (Busy Lamp Field)
- Конференция с последовательным сбором участников (CONF)
- Конференция по списку
- Трехсторонняя конференция
- Интерком оповещения (Intercom)
- Пейджинг (Paging)
- Ограничение исходящей связи (Out Calls Restrict)
- Исходящая связь по паролю (RBP)
- Активация пароля (PWD ACT)
- Замена пароля (PWD)
- Не беспокоить (DND)
- Чёрный список (Blacklist)
- Запись разговора по требованию (One Touch Record)
- Рабочий диапазон температур - От 0 до +40°С
- Относительная влажность - До 80%
- Уровень шума - От 44 до 60 дБ

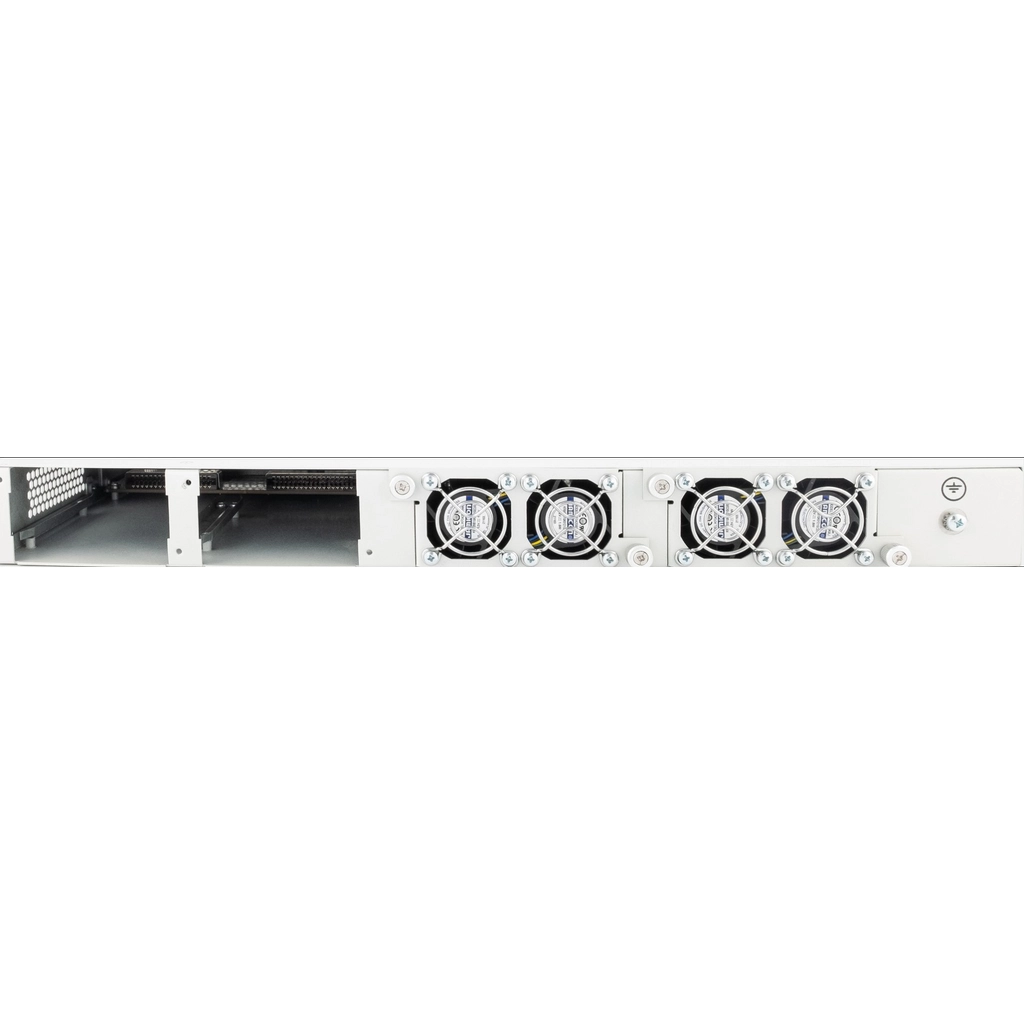

- Напряжение питания:
- Сеть переменного тока: 100–240 В, 47–63 Гц
- Сеть постоянного тока: 36–72 В
- Варианты питания:
- Один источник питания постоянного или переменного тока;
- Два источника питания постоянного или переменного тока, с возможностью горячей замены
- Источники питания:
- Сеть переменного тока, источник питания PM160-220/12 160Вт
- Сеть постоянного тока, источник питания PM100-48/12 100Вт
- Потребляемая мощность - Не более 50Вт
- Размеры (ШхВхГ) - 430х45х340 мм
- Исполнение - 19", 1U
- Масса - 5,3 кг
1 Опционально
2 Не поддерживается в текущей версии
3 Поддерживается с версии ПО 3.19.0















В устройствах SMG-1016M / SMG-2016 (и на их базе SBC1000 / SBC2000) используется iproute2. Для отображения всех сведений (например, шлюз для каждого интерфейса) необходимо использовать команду:
ip route show table all
Источник:
docs.eltex-co.ru
При сбросе устройств SMG и SBC на заводские настройки лицензии не сбрасываются. Они хранятся в отдельном разделе диска, поэтому сброс устройства на default никак их не затрагивает.
Источник:
docs.eltex-co.ru
Чтобы установить дату и временя на устройстве через telnet/ssh можно воспользоваться командой linux date.
Для этого нужно переключиться в режим оболочки линукс командой sh, либо shell.
Затем выставить дату и время, например так:
date -s “2015-05-05 09:00:00”
Формат в этом примере: ГГГГ-ММ-ДД чч:мм:сс
Источник:
docs.eltex-co.ru
В настоящий момент на устройстве существуют следующие ограничения:
- Общее количество префиксов - 2048
- Общее количество масок в каждом префиксе - 4096
- Максимальная длина каждой маски - 1000 символов
- Общее количество модификаторов - 8192
- Общее количество SIP интерфейсов - 255
- Общее количество транковых групп - 255
- Максимальное количество планов нумерации - 16
- Максимальное количество связок для абонентского типа регистрации на интерфейсах SIP - 3000
- Максимальное число транковых направлений - 32
- Максимальное число транковых групп в транковых направлениях - 32
- Максимальное количество PBX профилей - 256
- Максимальное количество сетевых интерфейсов - 10 с возможностью увеличения до 40 при установке лицензии SMG-VNI
- Максимальное число линксетов ОКС-7 -16
- Максимальное число IVR записей - 250
На версиях ПО с RC12 до 3.2.1 количество транковых групп и SIP-интерфейсов было меньше - 64.
На версиях ПО RC11 и ниже были следующие ограничения:
- Общее количество префиксов - 255
- Общее количество масок в префиксе - 512
- Максимальная длина каждой маски - 1000 символов
- Общее количество модификаторов - 8192
- Максимальное количество планов нумерации - 1
Источник:
docs.eltex-co.ru
Симптомы: сигнализация проходит успешно, но при организации RTP сессии вызов рушится, в логах можно найти строчки такого типа:
17:34:46.400147 [INFO] Conn[4003]: normal ping dest IP addr <192.168.0.32> (FOR FIND REMOTE MAC)
17:34:46.400232 [INFO] Conn[4003]: MAC not found after ping
17:34:46.400286 [ERR ] Conn[4003]: can't find remote MAC.
Необходимо убедиться что есть маршрут до встречного адреса в таблице маршрутизации SMG. Для этого нужно подключиться к SMG com-портом/ telnet/ssh, перейти в режим shell и ввести команду route -n
Если маршрут присутствует, то необходимо так же убедиться что он присутствует и в основном приложении. Для этого нужно выйти из режима shell командой exit, зайти в режим tracemode и ввести команду route
SMG1016M> tracemode
Entering character mode
Escape character is '^]'.
SMG1016M> Entering tracemode
SMG1016M-[TRACES]> route
В ответ должно быть что-то наподобие такого:
09:27:40.401794 [INFO] # ROUTE: eth0: dest: 192.168.86.0, gw: 192.168.18.5, mask: 255.255.255.0, intf-idx 0
09:27:40.402010 [INFO] # ROUTE: eth0.12: dest: 192.168.57.6, gw: 192.168.12.8, mask: 255.255.255.255, intf-idx 1
09:27:40.402178 [INFO] # ROUTE: eth0: dest: 192.168.18.0, gw: 0.0.0.0, mask: 255.255.255.0, intf-idx 0
09:27:40.402329 [INFO] # ROUTE: eth0.12: dest: 192.168.12.0, gw: 0.0.0.0, mask: 255.255.255.0, intf-idx 1
09:27:40.402491 [INFO] # ROUTE: eth0: dest: 192.168.0.0, gw: 0.0.0.0, mask: 255.255.255.0, intf-idx 2
09:27:40.402641 [INFO] # ROUTE: eth0: dest: 192.168.1.0, gw: 0.0.0.0, mask: 255.255.255.0, intf-idx 3
09:27:40.402786 [INFO] # ROUTE: eth0.2850: dest: 172.16.164.0, gw: 0.0.0.0, mask: 255.255.255.224, intf-idx 4
09:27:40.402938 [INFO] # ROUTE: eth0: dest: 0.0.0.0, gw: 192.168.18.1, mask: 0.0.0.0, intf-idx 0
09:27:40.403083 [INFO] # ROUTE: eth0.12: dest: 0.0.0.0, gw: 192.168.12.44, mask: 0.0.0.0, intf-idx 1
Если маршрутов нет, то его необходимо добавить (например, через web-интерфейс в разделе Таблица маршрутизации).
Если маршруты есть, то необходимо снять трассировку PBX_PSTN все уровни =1, уровень RTP = 99 и разбираться индивидуально с проблемой.
P.S. При обновлении на версию 3.2.0 с более ранних версий, возможно появление данной проблемы. Ошибка была в том, что на версиях младше 3.2.0 в конфигурации таблицы маршрутизации можно было добавить default маршрут, чего нельзя сделать на новых версиях, т.к. этот маршрут должен создаваться автоматически на основе заданного default gateway.
Таким образом необходимо в web-интерфейсе зайти в раздел “Таблица маршрутизации” и убедиться что все default маршруты находятся только в таблице “Маршруты, созданные автоматически”. Если они есть в таблице сконфигурированных маршрутов, то необходимо их оттуда удалить.
Источник:
docs.eltex-co.ru
Общие сведения
Запрос списка услуг ДВО производится командой №12. В соответствии с приказом запрос списка ДВО может быть осуществлен для любого локального абонента (не зависимо от того стоит он на контроле или нет). В ответ на команду №12 выдается сообщение №5, которое содержит признак номера телефона (1 байт), количество цифр в номере телефона (1 байт), номер телефона (9 байт, неиспользуемые заполняются FF), общее число услуг ДВО (1 байт), код услуги ДDО (3 байта, первый - код услуги, два остальных - FF). Длина сообщения не может превышать 45 байт. При длине сообщения свыше 45 байт формируется дополнительные сообщения №5 для передачи всей информации по услугам связи с установкой соответствующих значений в полях заголовка «общее количество сообщений» и «номер текущего сообщения».
Существуют следующие коды услуг ДВО
№п/п
|
Наименование услуги
|
Обозначение услуги
|
Код услуги ДВО (HEX)
|
---|---|---|---|
1 | Безусловная переадресация вызова (Call fowarding unconditional | CFU | 21 |
2 | Переадресация вызова при занятости (Call fowarding on subscriber busy | CFB | 29 |
3 | Переадресация вызова при неответе ((Call fowarding on no reply) | CFNRY | 2А |
4 | Любая переадресация вызова (All fowarding) | All CF | 20 |
5 | Удержание вызова (Call hold) | HOLD | 42 |
6 | Трехсторонняя связь (3-party) | 3PTY | 52 |
7 | Все многосторонние конференции (All multiparty SS | CONF | 50 |
8 | Передача вызова (Call transfer) | CT | 31 |
9 | Перехват вызова (Call pickup) | CP | 32 |
10 | Наведение справки во время разговора (Consultation call) | CC | 33 |
Выдача списка услуг ДВО в сообщении №5 зависит от нескольких факторов: - типа абонента (локальный SIP-абонент или абонент выноса, т.е. подключен через транк с установленным флагом “локальное направление”); - наличие лицензии на ДВО.
Рассмотрим каждый случай отдельно.
SIP абонент, лицензии на ДВО не установлены
В данном случае возможна выдача информации о ДВО переадресации (All CF, 2Ah), передаче вызова (CT, 31h), удержании вызова (HOLD, 42h) и наведении справки (CC, 33h). Информация о подключенной переадресации и передаче вызова выдается в случае если в параметрах абонента установлены флаги «Разрешить переадресацию (302)» и «Разрешить обработку сообщений REFER» соответственно.
Информацию о подключенных услугах hold и CC выдается при установленном флаге «Разрешить обработку Re-INVITE с a=sendonly» в SIP-профиле.
SIP абонент, лицензии на ДВО установлены
В данном случае возможна выдача всех перечисленных выше ДВО. Если у абонента установлен флаг “Использовать ДВО”, то в сообщении №5 будут передаваться информация о подключенных у абонента услугах (в соответствии с таблицей “Активация услуг ДВО”).
Если флаг “Использовать ДВО” не установлен, то по аналогии с предыдущим примером будет возможность выдавать информацию только о четырех ДВО (All CF, CT, HOLD, CC). В данном варианте флаги «Разрешить переадресацию (302)», «Разрешить обработку сообщений REFER» и «Разрешить обработку Re-INVITE с a=sendonly» расположены в SIP-профиле
Абоненты выноса
В случае если абоненты выноса подключены к SMG потоками Е1, то в ответ на команду №12 будет отправляться сообщение №5, в котором будет указываться что у абонента нет услуг ДВО.
Если абоненты подключены через SIP-интерфейс, то возможна выдача информации о четырех ДВО (All CF, CT, HOLD, CC). В данном варианте флаги «Разрешить переадресацию (302)», «Разрешить обработку сообщений REFER» и «Разрешить обработку Re-INVITE с a=sendonly» расположены в настройках SIP-интерфейса.
Источник:
docs.eltex-co.ru
В случае получения от ПУ СОРМ запроса на передачу данных об объектах контроля (команда №10) в ответ от SMG будет передано сообщение №3 (23h). В последнем 20-ом байте данного сообщения будет передаваться информация о состоянии абонентского комплекта. Этот параметр может принимать следующие значения:
Код состояния | Расшифровка | Описание |
00h | Абонентский комплект исправен и объект контроля не имеет ограничений по пользованию исходящей/входящей связью | Данное состояние выдается если абонент зарегистрирован на устройстве. Режим обслуживания в параметрах абонента выставлен в значение "включен" |
07h | Объект контроля имеет ограниченные возможности при пользовании исходящей/входящей связью | Данное состояние выдается если абонент зарегистрирован на устройстве. Режим обслуживания в параметрах абонента выставлен в значение отличное от "включен" |
FFh | Информация о состоянии комплекта не доступна | Данное состояние выводится для объектов с типом контроля 02h (контроль по полному номеру), 12h (контроль по неполному номеру) и 03h (контроль пучка каналов), т.е. для нелокальных абонентов |
Источник:
docs.eltex-co.ru
Параметры голосовых файлов должны быть следующие:
- File type: Wave (Microsoft)
- Audio Format: CCITT A-Law (кодек G.711A)
- Audio Attributes: 8 000 Hz; 8 Bit; Mono
В случае если голосовой файл будет использоваться вместо стандартной фразы, выдающейся для информирования абонентов (например, о недоступности направления или ограничения доступа к услуге), то к такому файлу накладывается дополнительное ограничение на размер - он должен быть не более 2Мб.
Источник:
docs.eltex-co.ru

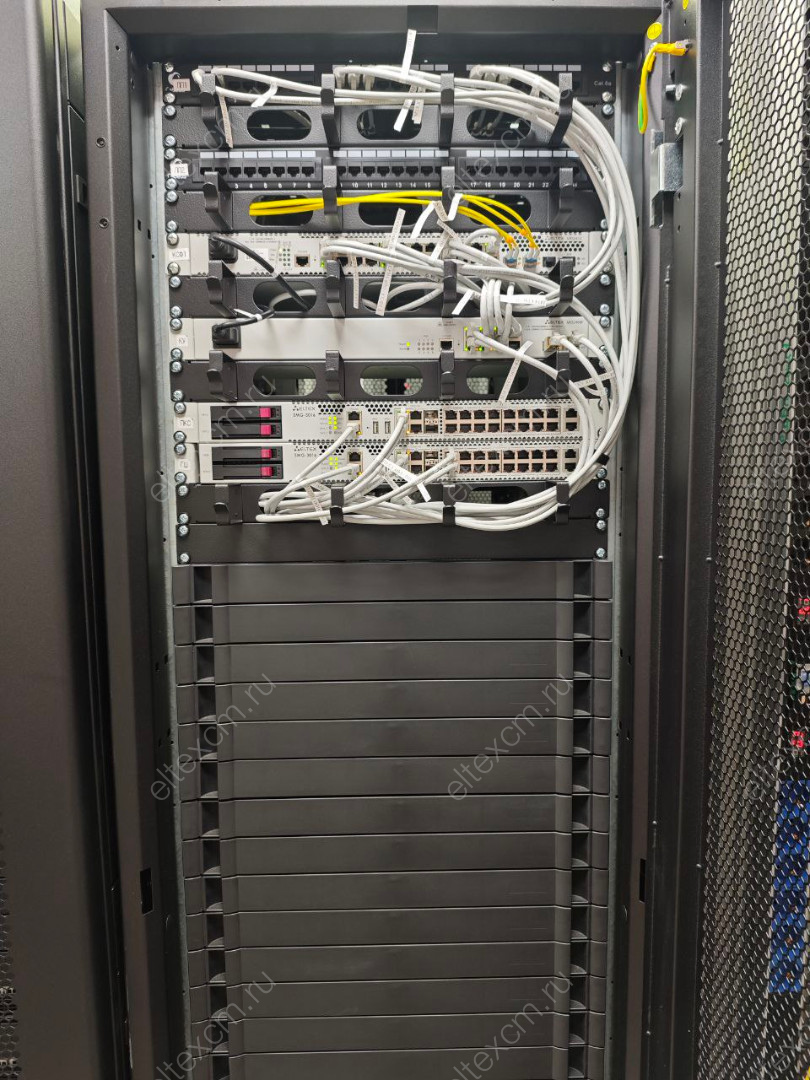

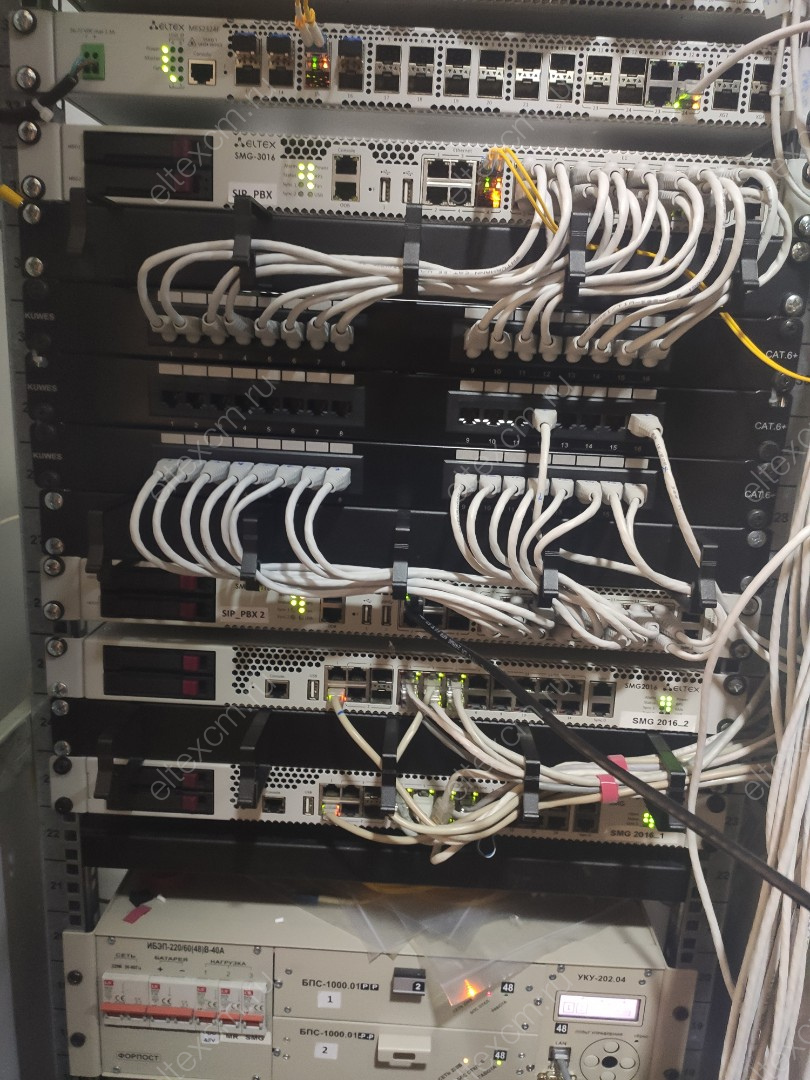

VP-15 Работает идеально.
