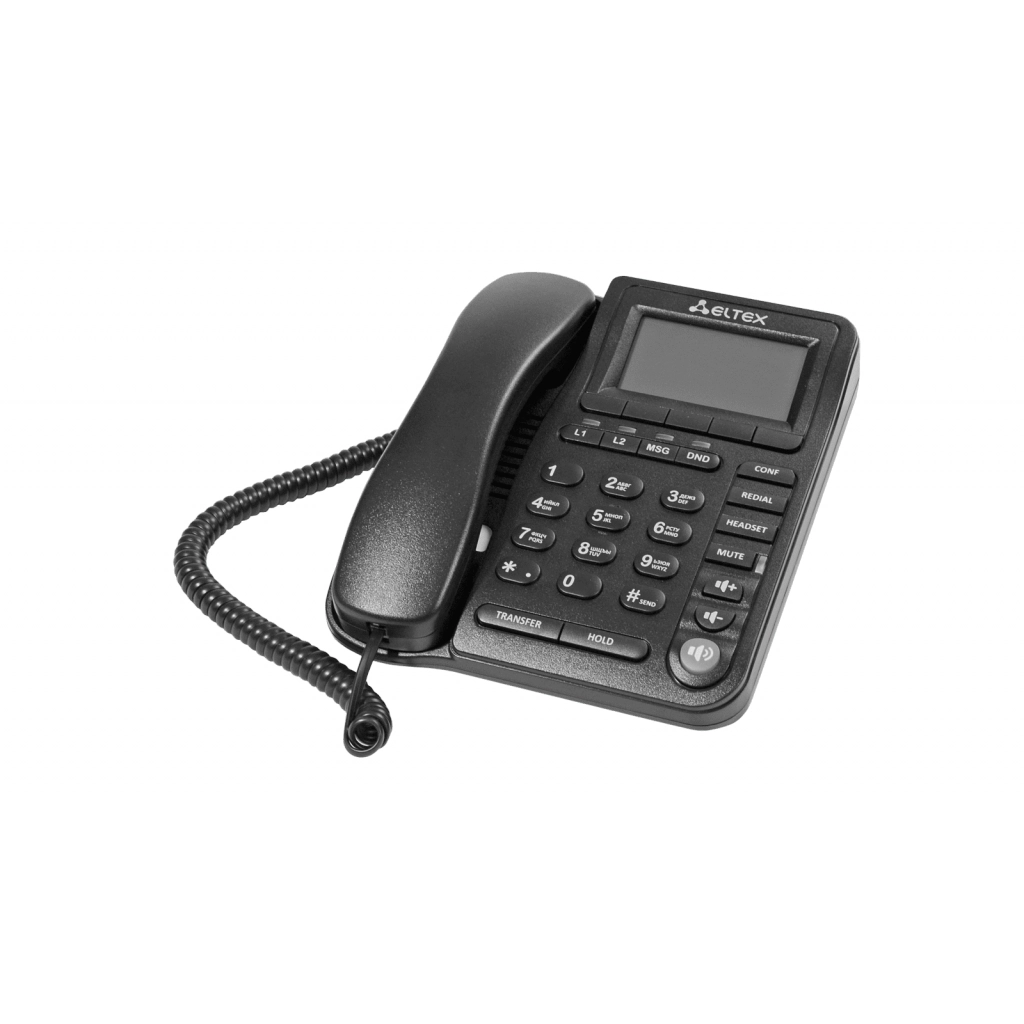

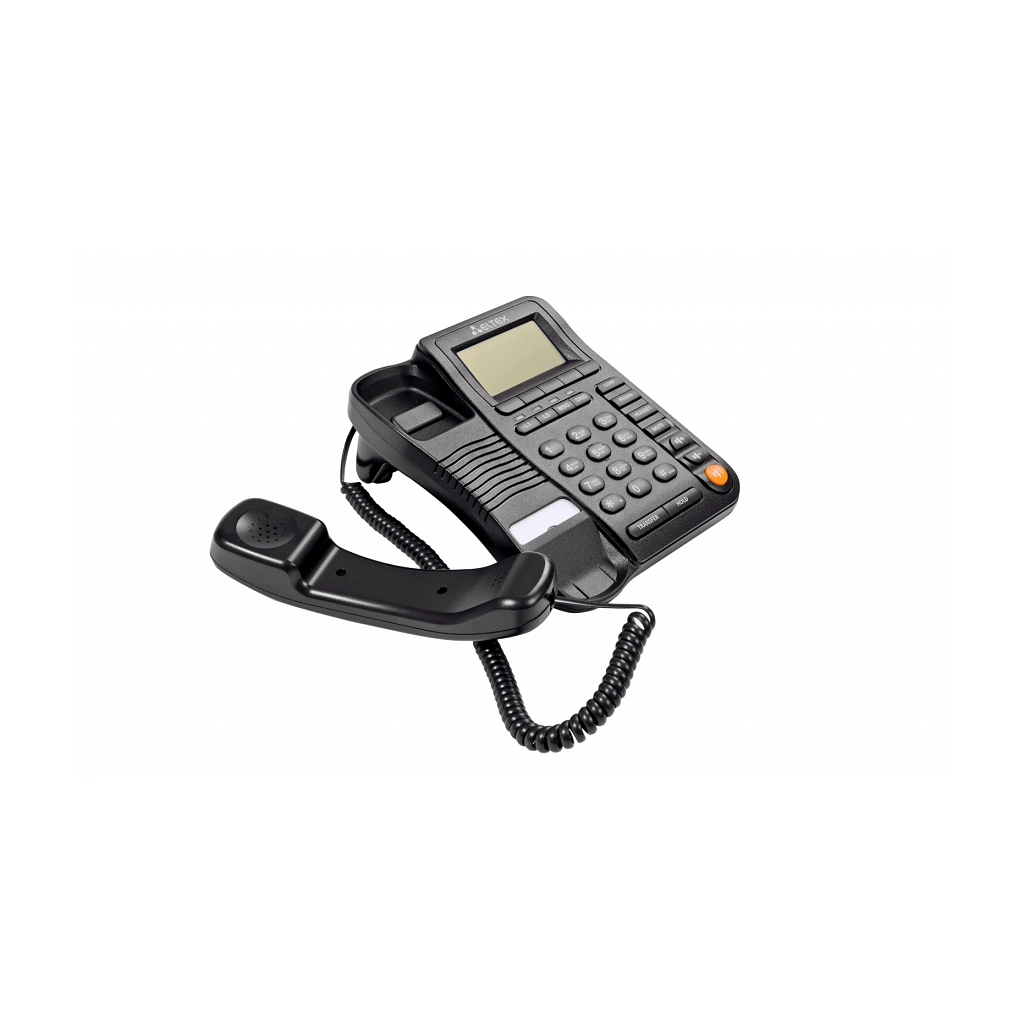

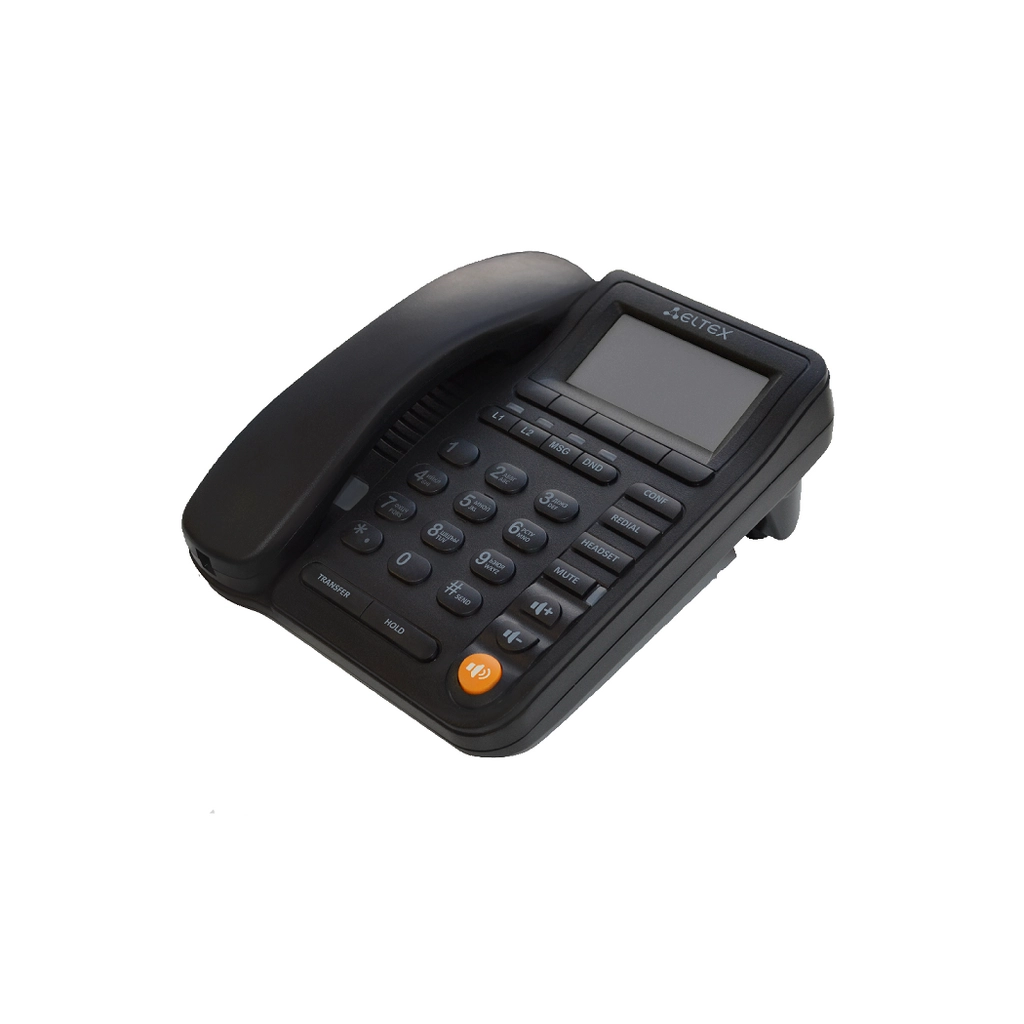

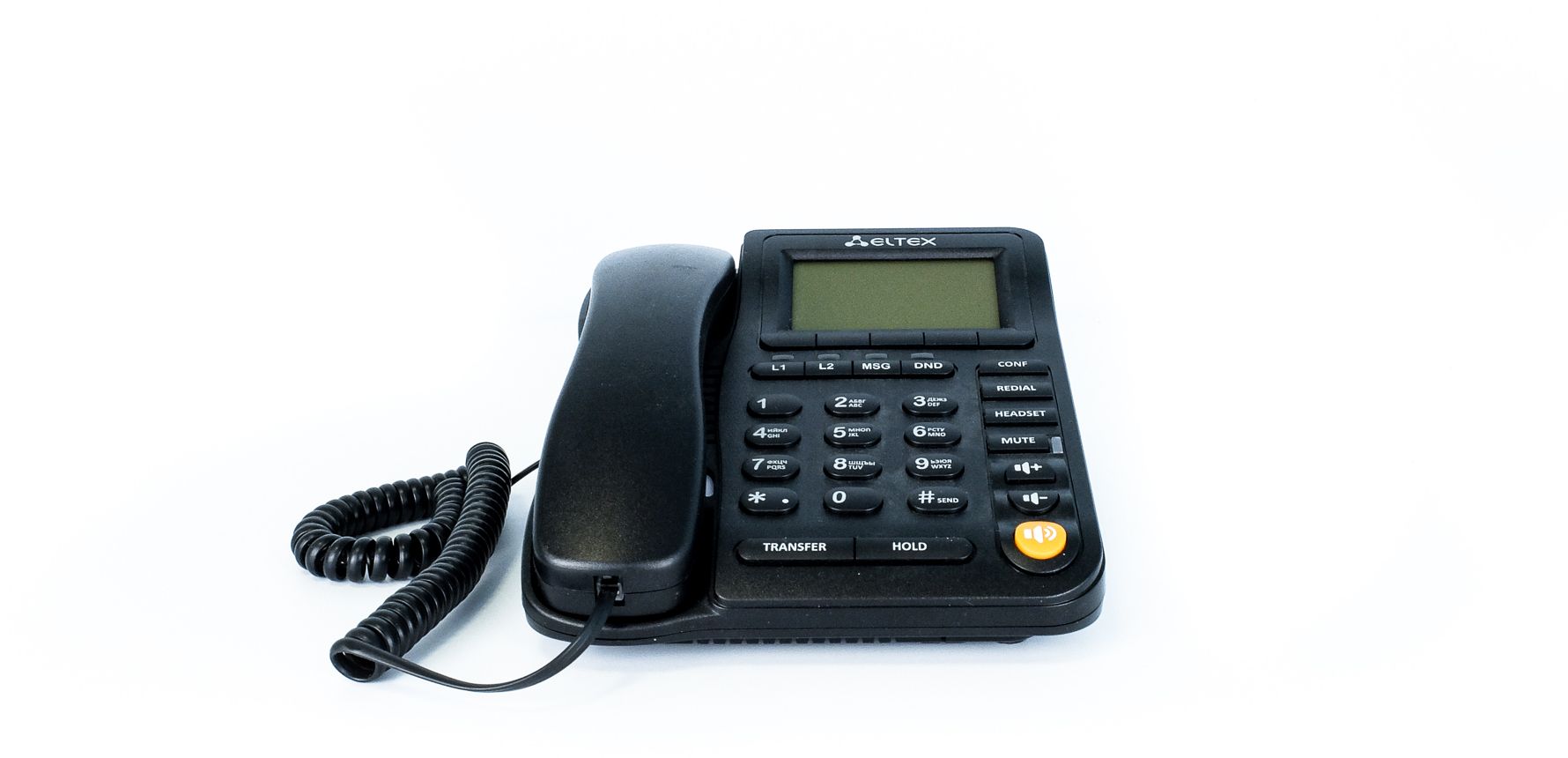

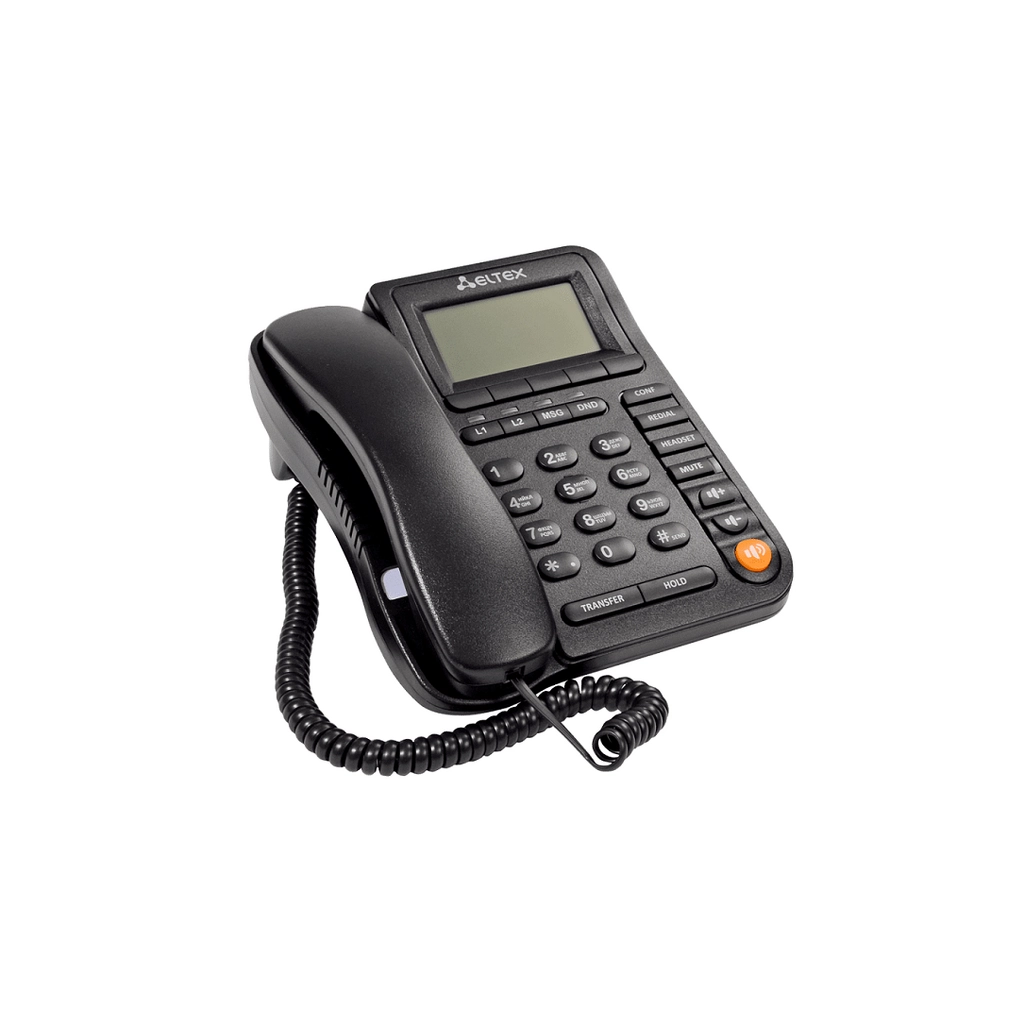

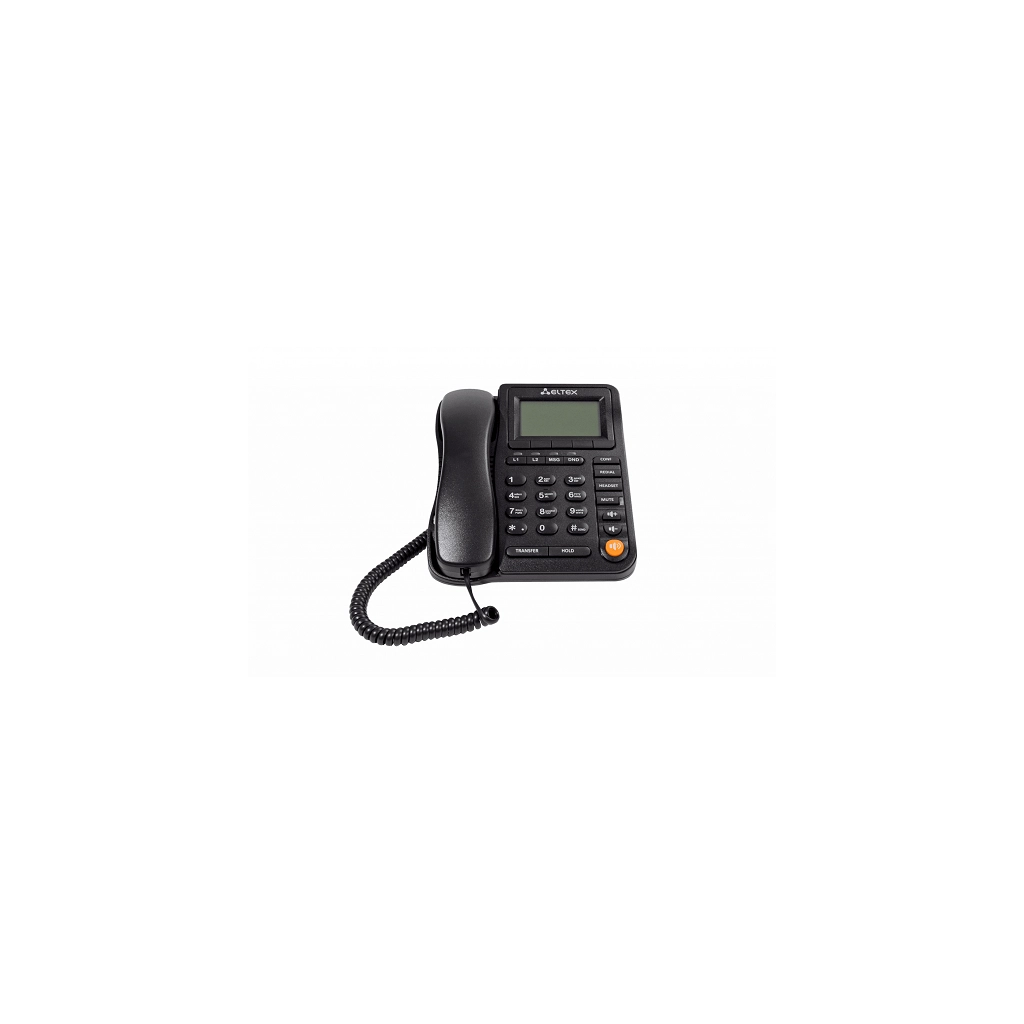

VP-12P Eltex IP телефон

Снят с производства
Заменён на: VP-15P
Артикул:

VP-12P

  • HD Voice
  • PoE
  • Поддержка двух SIP аккаунтов
  • ЖК дисплей
  • Автоконфигурирование (TR-069, DHCP)

Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Офис: Новосибирск
Маргарита Кириллова (Новосибирск)
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)

Общие параметры VP-12P Eltex

PoE +
Тип Абонентское
Тип корпуса Настольное исполнение
Экран Монохромный
Размер экрана 128x64 px
Индикатор занятости на клавишах Нет
В реестре Минпромторга (ТОРП) Нет
Кол-во SIP-аккаунтов 2
Размер коробки ШхВхГ, мм 255 x 100 x 230
Вес брутто, кг 1.1

Первый отечественный IP телефон

Первые модели IP телефонов Eltex заняли бюджетный сегмент рынка и стали достойными конкурентами имеющимся на рынке иностранным моделям. Телефоны были протестированы на сетях многих федеральных компаний и рекомендованы к закупкам. В пул потребителей новинки вошли представители Крупных Корпоративных заказчиков, региональные и федеральные операторы связи, розничные сети, а так же сегмент ведомственных структур и бюджетных учреждения.

Корпусное исполнение

IP телефон имеет большой монохромный ЖК дисплей с подсветкой. Ко всем телефонам возможно подключение гарнитуры HP-12:1хJack 3.5 мм, 1,5 м

  • HD Voice
  • PoE
  • Поддержка двух SIP аккаунтов
  • ЖК дисплей
  • Автоконфигурирование (TR-069, DHCP)


IP телефон VP-12P
- современный IP телефон с поддержкой питания по технологии PoE и встроенным коммутатором, который позволяет подключить ПК и IP телефон пользователя по одной физической линии.

Офисный терминал
VP-12P отлично подойдет для организаций с высокими требованиями к качеству передаваемой голосовой информации, надежности и удобству использования.

Высокое качество звука
Высокопроизводительная аппаратная платформа на базе надежного чипа. Поддержка всех основных аудиокодеков, применяемых в VoIP сетях (G.711, G.722, G.723, G.726, G.729), функций эхокомпенсации, детектора тишины, генератора комфортного шума, приема и генерации сигналов DTMF, а также механизмов приоритезации трафика (QoS) обеспечивают высокое качество голосовой информации.

Резервирование
При отсутствии связи с основным SSW, производится автоматическое переключение на резервный SIP сервер с контролем работоспособности основного сервера.

Система управления Eltex.ACS (TR-069)
Система автоконфигурирования Eltex.ACS, реализованная на базе протокола TR-069, предоставляет оператору удобный функционал по управлению версиями ПО и конфигурацией телефона.
Eltex.ACS автоматически загружает в устройство индивидуальную конфигурацию в соответствии с учетными данными абонента. Функция интеллектуального обновления версий ПО последовательно работает с устройствами на сети, обновляя группы устройств в порядке заданной очереди.
Система Eltex.ACS имеет NorthBound Interface (NBI) для стыковки с OSS комплексами.

Простота использования
Удобное расположение клавиш, интуитивное меню и дружественный web-интерфейс управления с поддержкой мультиязычности обеспечивают простоту использования VP-12P в корпоративных телефонных сетях.

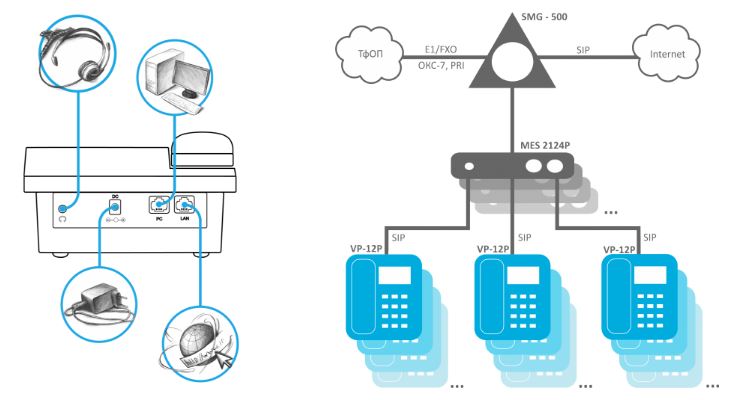

              Схема включения                                                       Схема применения

Функции телефона
  • 2 SIP-аккаунта с независимой настройкой
  • Георграфическое резервирование SIP-сервера (поддержка до 4 резервных SIP-серверов)
  • Гибкий план нумерации
  • Работа без SIP-сервера
  • Отображение номера и имени вызывающего абонента (CallerID)
  • Отключение микрофона (Mute)
  • Повторный набор номера (Redial)
  • Возможность устанавливать разные рингтоны для аккаунтов
  • Возможность загрузки собственных рингтонов
  • История вызовов (Call History)
  • Локальная телефонная книга на 200 номеров (Local Phonebook) с возможностью импорта и экспорта контактов
  • Телефонная книга LDAP (LDAP Remote Phonebook)
  • Поддержка режима громкой связи
  • Прием и отправка коротких текстовых сообщений (SIP MESSAGE)
  • Просмотр счетчиков голосовой почты
  • Индикация непрослушанных голосовых сообщений (MWI)
  • Удаленная телефонная книга (Remote Phonebook)
Дополнительные виды обслуживания

  • Удержание вызова (Call Hold)
  • Перевод вызова (Call Transfer)
  • Уведомление о поступлении нового вызова (Call Waiting)
  • Переадресация по занятости (CFB)
  • Переадресация по неответу (CFNR)
  • Безусловная переадресация (CFU)
  • Режим «Не беспокоить» (DND)
  • Запрет выдачи Caller ID (CLIR)
  • Отправка сервисных кодов ДВО с телефона
  • Синхронизация ДВО с удаленным сервером SIP
  • Локальная трехсторонняя конференция (Local 3-Way-conference)
  • Поддержка удаленной конференции по RFC4579
  • Горячая/теплая линия (Hotline/Warmline)
  • Прием интерком-вызова
  • Автоматический ответ на вызов
  • Удаленное управление вызовом
  • Услуга Remote Ring для выдачи настраиваемой мелодии Ring-тона на телефон с Softswitch (в RTP-потоке)

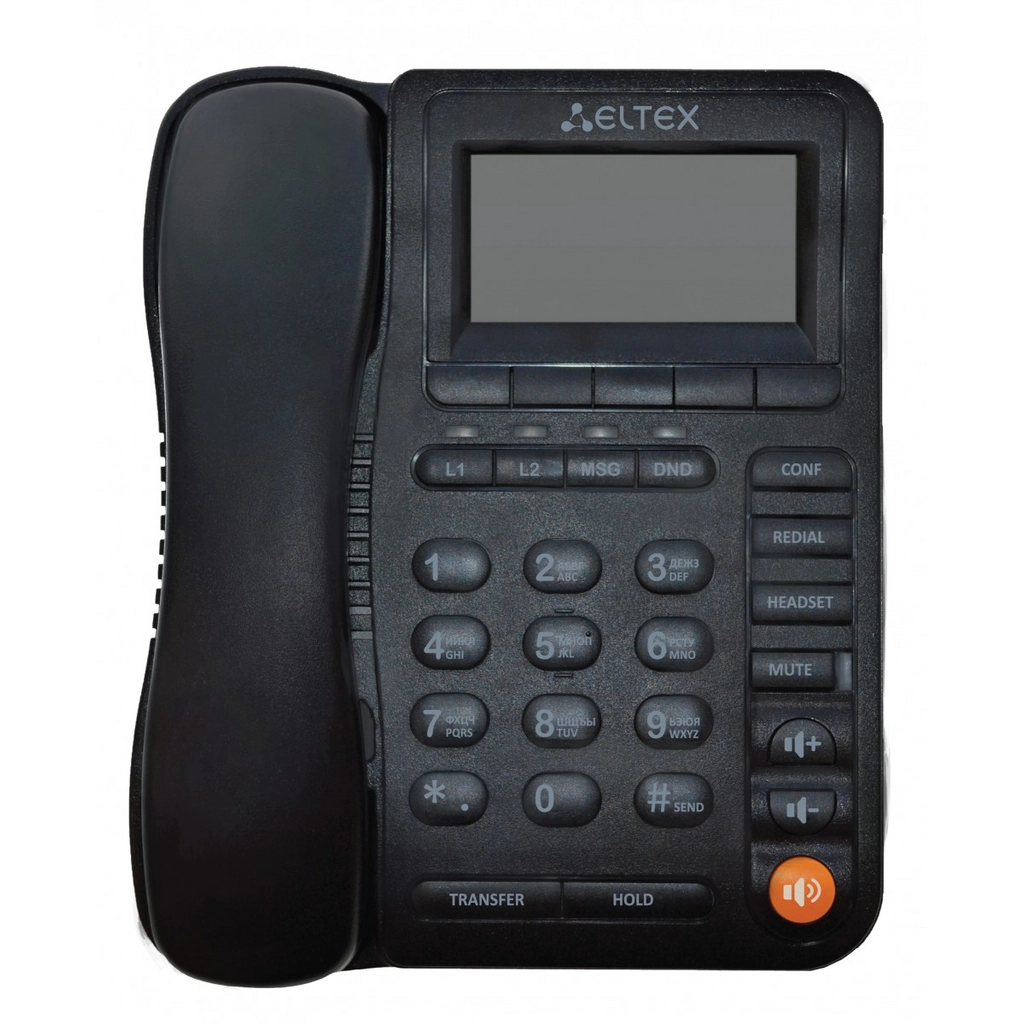

Экран, индикаторы и клавиши
  • Монохромный дисплей с диагональю 3,2 дюйма (81 мм) и разрешением 128x64, с подсветкой
  • Два языка интерфейса на выбор (русский и английский)
  • Функциональные клавиши со светодиодным индикатором: клавиши аккаунтов, сообщение, не беспокоить, отключение микрофона
  • Функциональные клавиши без индикатора: передача вызова, удержание вызова, конференция, повторный набор, переключение на гарнитуру, клавиши регулировки громкости, громкая связь
  • 2 кнопки SIP-линий c индикацией состояния
Протокол VoIP
  • SIP
Голосовые кодеки
  • G.711 a-law, µ-law
  • G.723.1
  • G.726
  • G.729
Голосовые стандарты
  • Детектор активности речи (VAD)
  • Эхокомпенсация, рекомендации G.165, G.168 (AEC)
Диагностика
  • Мониторинг состояния устройства через web-интерфейс
  • Вывод отладочной информации в Syslog, Telnet
Управление и мониторинг
  • Web-интерфейс управления (русская и английская версия)
  • SSH
  • Telnet
  • Autoprovision – автоматическая настройка (Static, DHCP)
Сетевые протоколы и безопасность
  • Подключения к сети передачи данных (Static, DHCP)
  • Синхронизация времени и даты по сети (по протоколу NTP)
  • Маркировка трафика QoS 802.1p, DSCP
  • Поддержка 802.1X
  • Поддержка NAT-traversal: STUN mode, Public IP
  • Поддержка LLDP, LLDP MED
  • Поддержка SIP over TLS
  • Поддержка SRTP
  • LDAP over TLS
Поддерживаемые спецификации
  • RFC 3261 SIP 2.0
  • RFC 3262 SIP PRACK
  • RFC 4566 Session Description Protocol (SDP)
  • RFC 3263 Locating SIP servers for DNS lookup SRV and A records
  • RFC 3264 SDP Offer/Answer Model
  • RFC 3311 SIP Update
  • RFC 3515 SIP REFER
  • RFC 3891 SIP Replaces Header
  • RFC 3892 SIP Referred-By Mechanism
  • RFC 4028 SIP Session Timer
  • RFC 2976 SIP INFO Method
  • RFC 2833 RTP Payload for DTMF Digits, Flash event
  • RFC 3108 Attributes ecan and silenceSupp in SDP
  • RFC 4579 SIP Call Control - Conferencing for User Agents
  • RFC 3361 DHCP Option 120
  • RFC 3550 RTP A Transport Protocol for Real-Time Applications
  • RFC 3611 RTP Control Protocol Extended Reports (RTCP XR)
  • RFC 3428 Session Initiation Protocol (SIP) Extension for Instant Messaging
  • RFC 3842 A Message Summary and Message Waiting Indication Event Package for the Session Initiation Protocol (SIP)
  • Broadsoft: SIP Access Side Extensions Interface
  • DTMF «RFC2833+SIP INFO»
  • Поддержка заголовка P-Remote-Ring (удаленный рингтон)
Основные технические характеристики
  • SDRAM 128 MБ
  • SPI Flash 16 MБ
  • OС Linux
  • Резервирование ПО
Физические характеристики

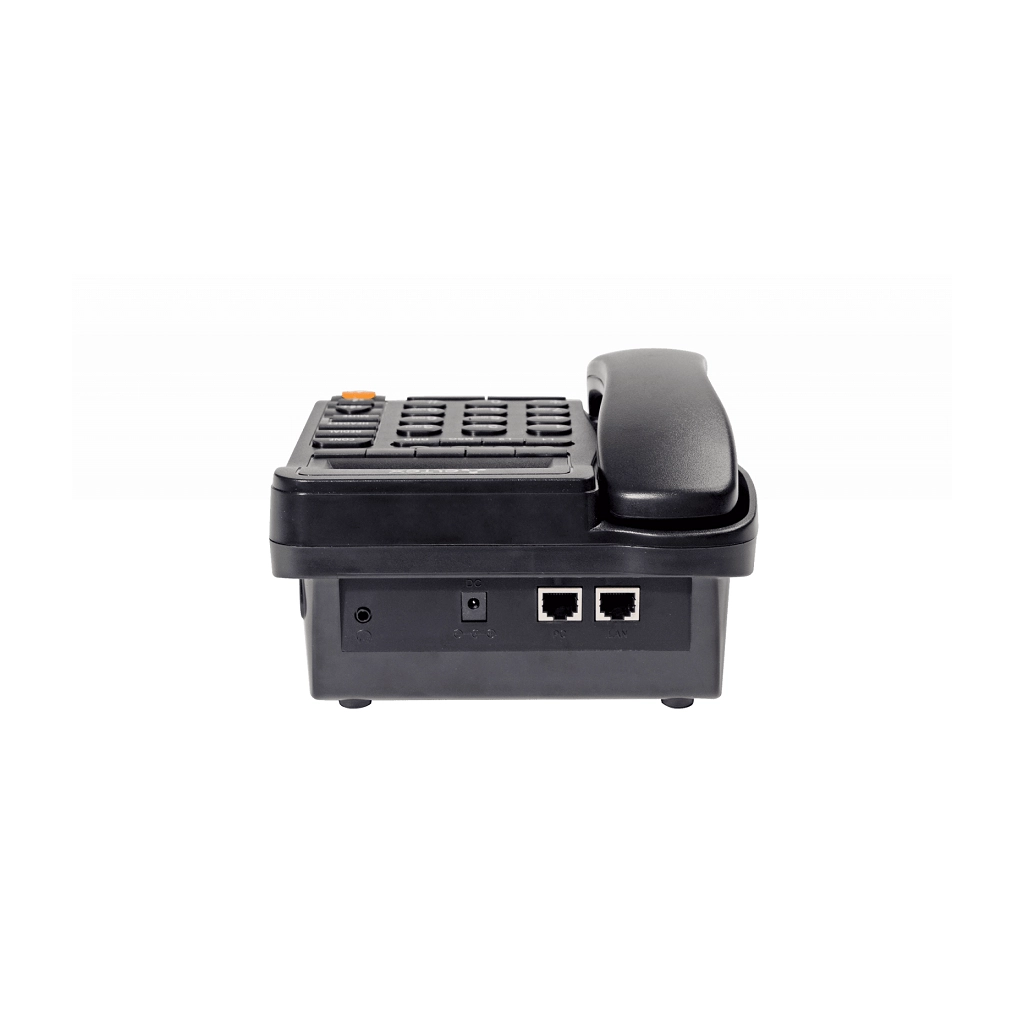

  • 2хRJ45 Ethernet-порта 10/100 Мбит/с
  • 1хRJ9 (4P4C) для подключения трубки
  • 1хJack 3.5 мм или 1xRJ9 (4P4C) для подключения гарнитуры1
  • Поддержка технологии PoE 802.3af
  • Потребляемая мощность в рабочем режиме: не более 3,5 Вт (максимальный потребляемый ток 0,7 А)
  • Адаптер питания: 5 В DC, 2A
  • Рабочий диапазон температур: 0 до +40°С
  • Относительная влажность при температуре 25°C: до 80%
  • Настольное исполнение
  • Габариты: 223x178x89,5 мм
  • Масса: не более 0,52 кг

1 В зависимости от аппаратной версии

HP-12
Гарнитура HP-12 для IP-телефона VP-12(P): 1хJack 3.5 мм, 1,5 м
VP-12P
IP-телефон VP-12P: 2 SIP аккаунта, 2x100M, ЖК дисплей, PoE
Eltex SC-1
Опция Eltex SC пакет на 1 устройство Eltex SС-1: 1 год
Трубка
Трубка
Кабель для подключения трубки
Кабель для подключения трубки
Блок питания 5В 2А
Блок питания 5В 2А
Документация
Документация
Провод заземления
Провод заземления
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания, VP-12P (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
[ для нового оборудования ]
до 2 лет +15% от цены оборудования
EW-VP-12P-2Y
до 3 лет +25% от цены оборудования
EW-VP-12P-3Y
до 5 лет +40% от цены оборудования
EW-VP-12P-5Y
Продление гарантийного обслуживания, VP-12P (используется при покупке для ранее приобретенного оборудования)
[ для уже купленного оборудования ]
на 1 год +12% от цены оборудования
EW-VP-12P-1Y
Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - VP-12P - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
1 год +6% от цены оборудования
SC-VP-12P-B-1Y
3 года +15% от цены оборудования
SC-VP-12P-B-3Y
5 лет +32% от цены оборудования
SC-VP-12P-B-5Y
Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, VP-12P (услуга оказывается при наличии действующей гарантии)
1 год +30% от цены оборудования
NBS-VP-12P-1Y
3 годa +75% от цены оборудования
NBS-VP-12P-3Y
5 лет +93,75% от цены оборудования
NBS-VP-12P-5Y
Обучение в Академии Eltex
Базовый курс Академии Eltex: Использование коммутаторов Eltex
Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
[VoIP] VP12/VP15 Инструкция по снятию tcpdump
Скачайте утилиту tcpdump на Ваш ПК:

https://cloud.eltex-co.ru/index.php/s/zClSO6b0dDjIoBk

  • Запустите на ПК TFTP-сервер по инструкциям:
    • для windows
      https://adminway.ru/podnyatie-tftp-servera-na-windows
    • для linux
      https://pingvinus.ru/note/tftpd-server-client-ubuntu-linux
  • Распакуйте утилиту tcp-дампа в корневой каталог TFTP-сервера, дайте ей права на чтение/скачивание.
  • Подключитесь к консоли телефона через telnet или ssh.
  • Скачайте утилиту tcpdump с TFTP-сервера на телефон командами:
    cd /tmp
    tftp -gr tcpdump xxx.xxx.xxx.xxx, где xxx.xxx.xxx.xxx – адрес ПК с запущенным TFTP-сервером
    chmod 777 tcpdump
    после этого можно будет записывать дампы .pcap;
  • Запустите снятие дампа следующей командой:
    tcpdump -env -i br0 -w /tmp/file.pcap
  • Совершите вызов или сделайте необходимое действие для отлавливания проблемы.
  • Остановите снятие дампа комбинацией <Ctrl> + <C>
  • Затем можно передать файл дампа из папки tmp на TFTP-сервер:
    tftp -pl file.pcap xxx.xxx.xxx.xxx, где xxx.xxx.xxx.xxx – адрес ПК с запущенным tftp-сервером
    Либо можно скопировать дамп в конфигурацию:
    cp /var/tmp/file.pcap /etc/config/
    И затем выгрузить конфигурацию через WEB. Дамп в этом случае будет тоже выгружен в архиве "configuration.tar.gz".
  • Файлы в /tmp после перезагрузки исчезнут, либо можете удалить их вручную.

Источник:
docs.eltex-co.ru

[VoIP] VP12/VP15 Инструкция по снятию трассировок (syslog)
Для снятия трассировок с IP-телефонов VP используется протокол syslog. VP может отправлять логи на syslog-сервер, записывать их в локальный журнал или писать в оба направления одновременно.

Содержимое локального журнала можно просмотреть через WEB-браузер.

Также можно выводить логи в консоль (необходимо подключение через переходник COM-порта) или telnet-сессию.

Настройка syslog производится в меню Система (System) -> Журнал (Syslog).



Для отладки различных ситуаций можно использовать следующие логи:

  • Менеджер телефонии — отвечает за работу функций IP-телефонии.

Если проблемы с прохождением звонков или слышимостью, то рекомендуется включать "Уровень трассировки SIP" - 9,

а также все уровни (Ошибки, Предупреждения, Отладочная информация, Информационные сообщения).

  • Системный менеджер — отвечает за настройку устройства согласно файлу конфигурации.

Если проблемы с операционной системой и работой телефона, то рекомендуется включать эти логи.

  • Менеджер конфигурации — отвечает за работу с файлом конфигурации (чтение и запись в конфиг-файл из

различных источников) и сбор информации мониторинга устройства.

Если работа конфигурации не соответствует документации или проблемы с автоконфигурированием устройства, то рекомендуется включать эти логи.

  • Менеджер интерфейсов — отвечает за работу интерфейсов взаимодействия устройства с пользователем

Если проблемы с клавиатурой, дисплеем, спикерфоном, телефонной трубкой, то рекомендуется включать эти логи.

Важно: не рекомендуется включать все логи сразу, а запускать только те логи, которые необходимы для понимания проблемы!

На практике часто возникают случаи, что пишутся сразу все логи, в следствие чего важные детали проблемы могут быть не замечены из-за большого количества ненужной информации.



Способы снятия трассировок:

1. Если проблема легко воспроизводимая и повторяется всегда.

Для анализа таких ситуаций нет необходимости в использовании отдельных серверов syslog и специального ПО.

Достаточно подключиться к WEB-интерфейсу телефона, включить нужные логи (описаны выше) и выбрать режим работы Syslog->Локальный файл.

После чего нужно повторить действия, имитирующие проблему и открыть логи в браузере "Показать журнал".

Данные логи можно скопировать в .txt файл, после чего анализировать, фильтровать или передать службе ТП.



Также из простых способов записи лога существует консольный способ:

  • нужно подключиться к телефону по telnet;
  • в консольном приложении (SecureCRT или Putty) нужно настроить большой буфер строк или запись всей консольной сессии в текстовый файл;
  • затем в  разделе "Система->Журнал" и включить вывод нужного лога (описаны выше) в telnet сессию.

После чего нужно повторить действия, имитирующие проблему, скопировать в .txt файл, после чего анализировать, фильтровать или передать службе ТП.



2. Если проблема трудно воспроизводимая, плавающая или повторяется редко.

В этом случае логи с VP отправляются на удаленный сервер, доступный телефону по сети.

Логи включаются на постоянной основе до возникновения или повторения проблемной ситуации.

Syslog сервер отвечает за сбор и хранение всех логов. На базе windows обычно используется бесплатный сервер tftpd.exe, на базе linux - rsyslog, syslogd.

В интернете встречаются много инструкций и статей по настройке данных приложений.



На телефоне в этом случае нужно выбрать режим работы Syslog→Сервер и указать IP адреc/порт принимающего сервера.

После повторения проблемы, нужно зафиксировать время инцидента и передать все собранные логи с описанием службе ТП.



Важно: из-за дополнительной нагрузки на систему, после обнаружения и устранения проблем рекомендуется отключать все логи!



3. Если телефон не доступен по сети.

В этом случае логи можно собрать только локально, физически подключившись к телефону через специальный переходник СОМ порта.

Данный переходник заказывается через службу ТП или коммерческий отдел.

Процедура восстановления системы VP описана в основном мануале.

Источник:
docs.eltex-co.ru

[VoIP] VP12/VP15 Примеры настройки LDAP
На практике возникают проблемы с тем, что настройки LDAP сделаны, но ничего не работает. Далее будут представлены примеры успешной настройки LDAP на телефонах VP, которые работают в коммерческой эксплуатации.

Пример 1
LDAP Filter Number: (telephoneNumber=%)
LDAP Name Filter: |(sn=%)
LDAP Version: 3
LDAP Name Attrbutes: sn
LDAP Number Attrbutes: telephoneNumber
LDAP DisplayName: %sn %telephoneNumber

Пример 2
LDAP Filter Number: telephoneNumber=%
LDAP Name Filter: |(sn=%)(givenName=%)
LDAP Version: 3
LDAP Name Attrbutes: sn
LDAP Number Attrbutes: telephoneNumber
LDAP DisplayName:%givenName %sn

Пример 3
LDAP Filter Number: (telephoneNumber=%)
LDAP Name Filter: &(objectCategory=person)(objectClass=user)(telephoneNumber=*)(displayName=%)
LDAP Version: 3
LDAP Name Attrbutes: displayName
LDAP Number Attrbutes: telephoneNumber
LDAP DisplayName: %displayName

Пример 4
LDAP Filter Number: |(telephoneNumber=%)(mobile=%)(ipPhone=%)
LDAP Name Filter: |(cn=%)(sn=%)(telephoneNumber=%)(mobile=%)(ipPhone=%)
LDAP Version: 3
LDAP Name Attrbutes: cn sn title company description
LDAP Number Attrbutes: telephoneNumber mobile ipPhone
LDAP DisplayName: %cn %company %department %title

Источник:
docs.eltex-co.ru

На данный товар не оставлено ни одного отзыва.

Будьте первым!
Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
Ваш браузер сильно устарел.
Обновите его до последней версии или используйте другой более современный.
Пожалуйста, завершите проверку безопасности!
0
Корзина
Наименование Артикул Количество Сравнить
