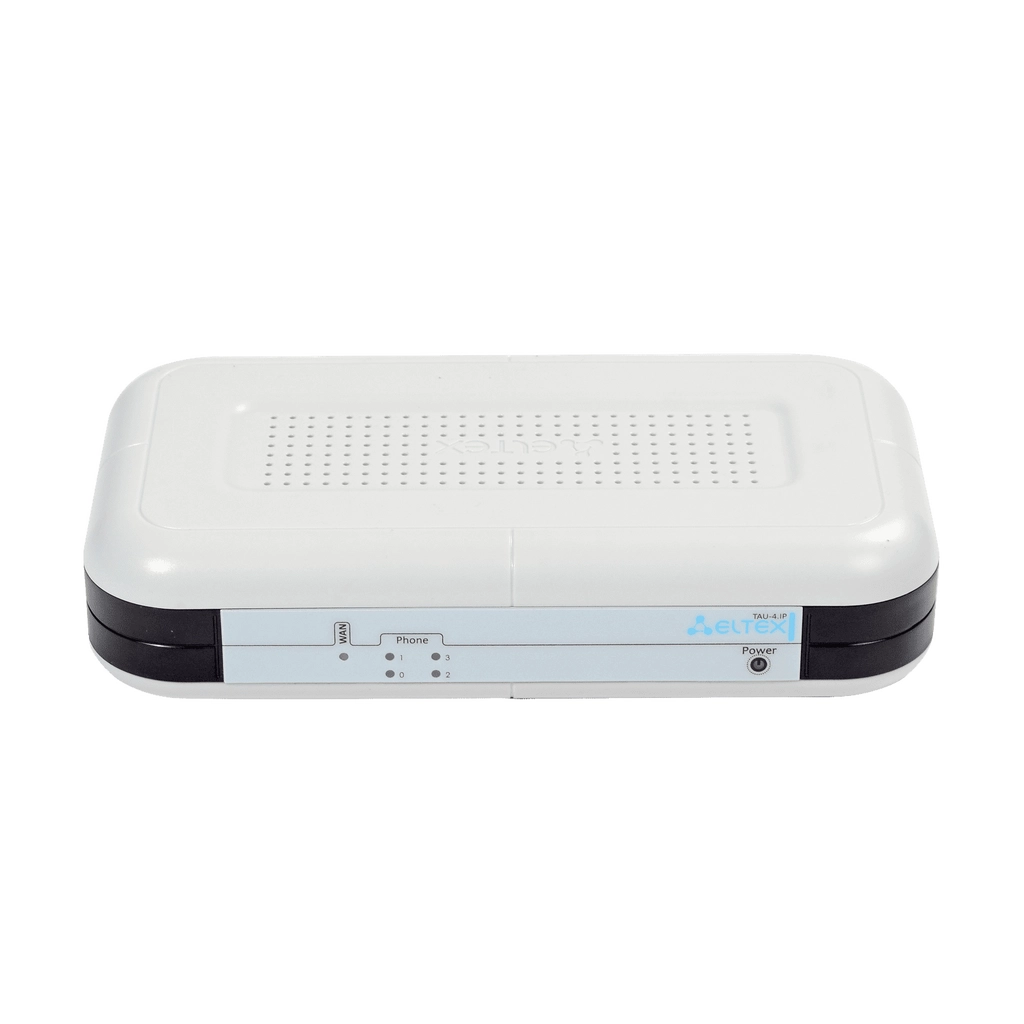

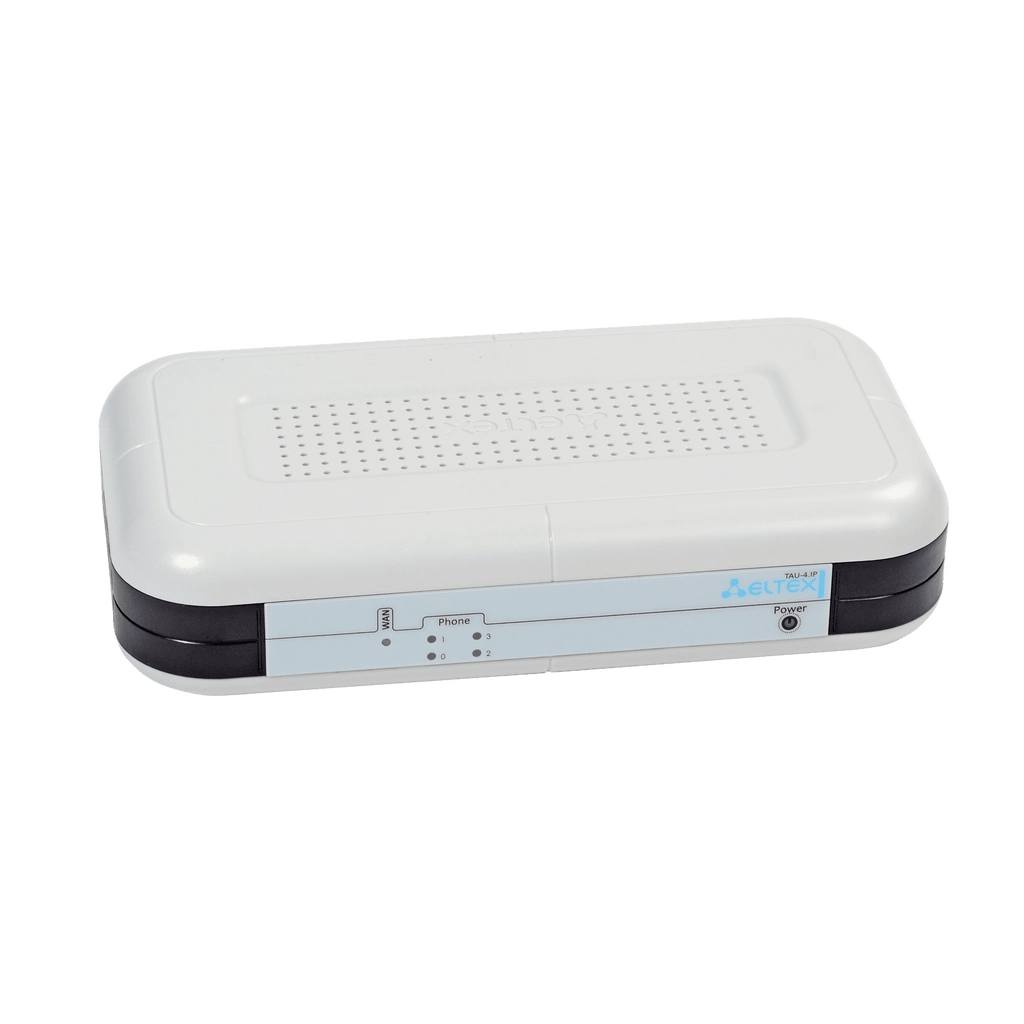

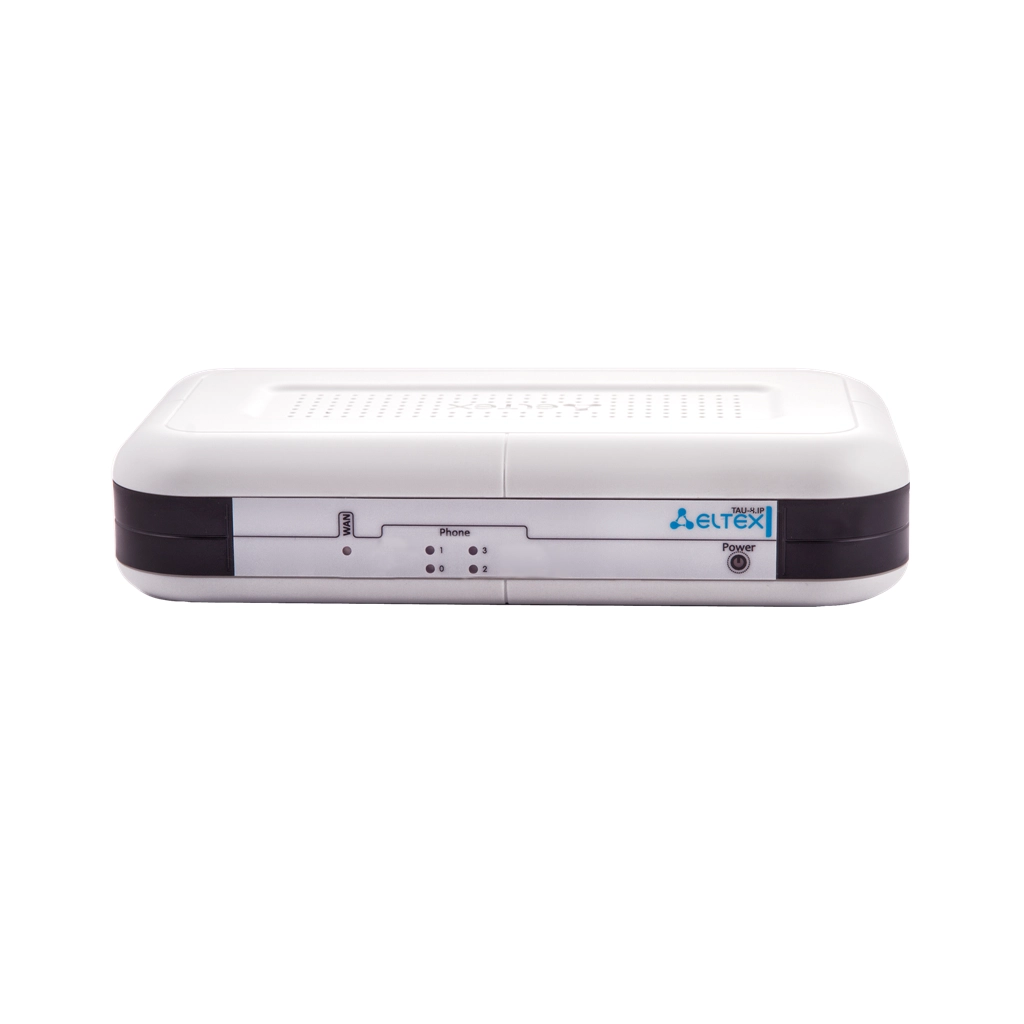

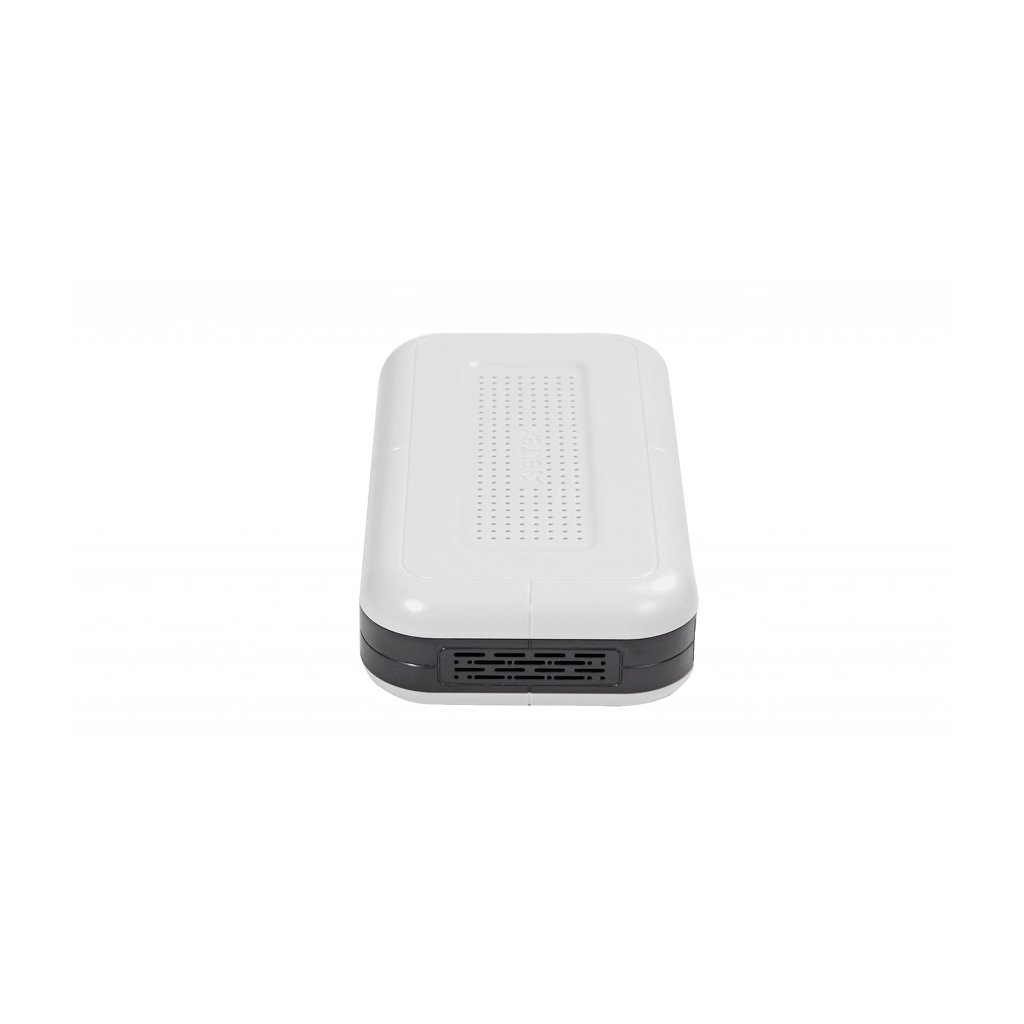

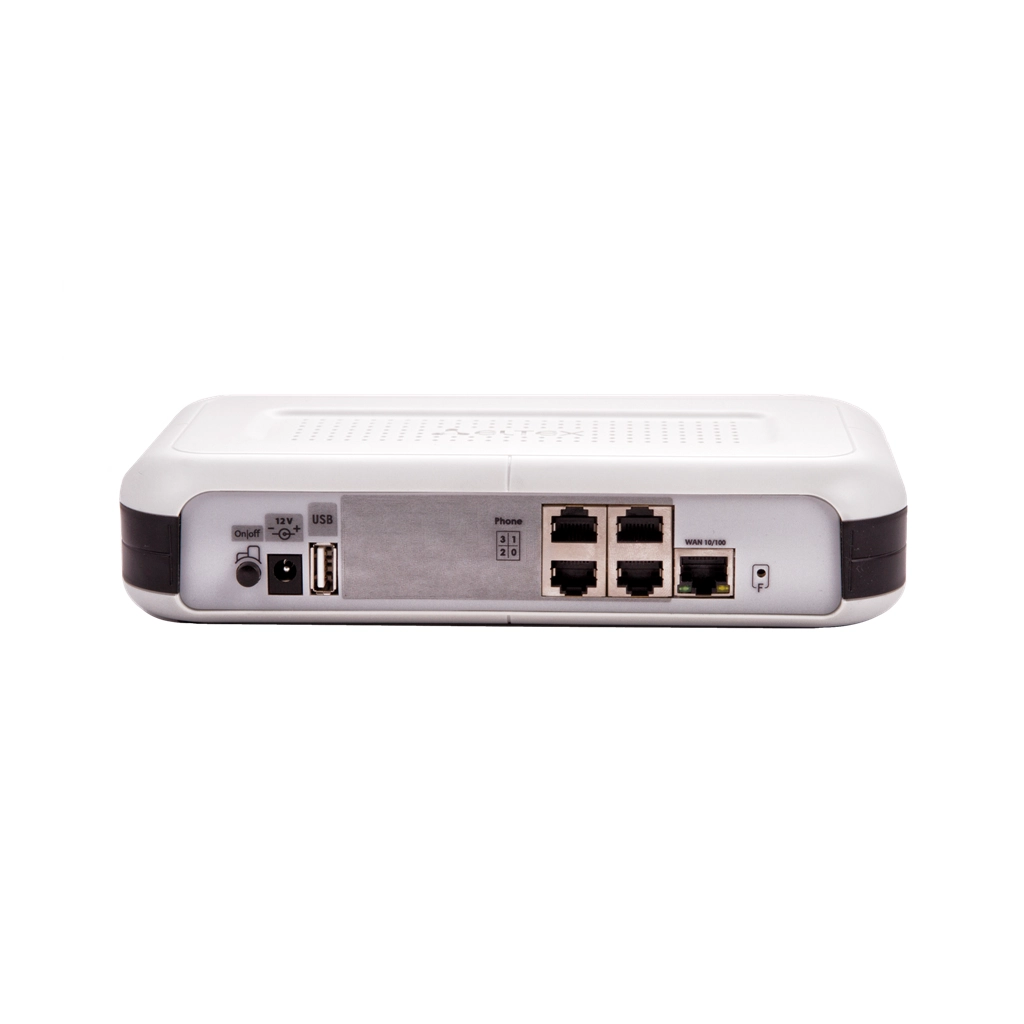

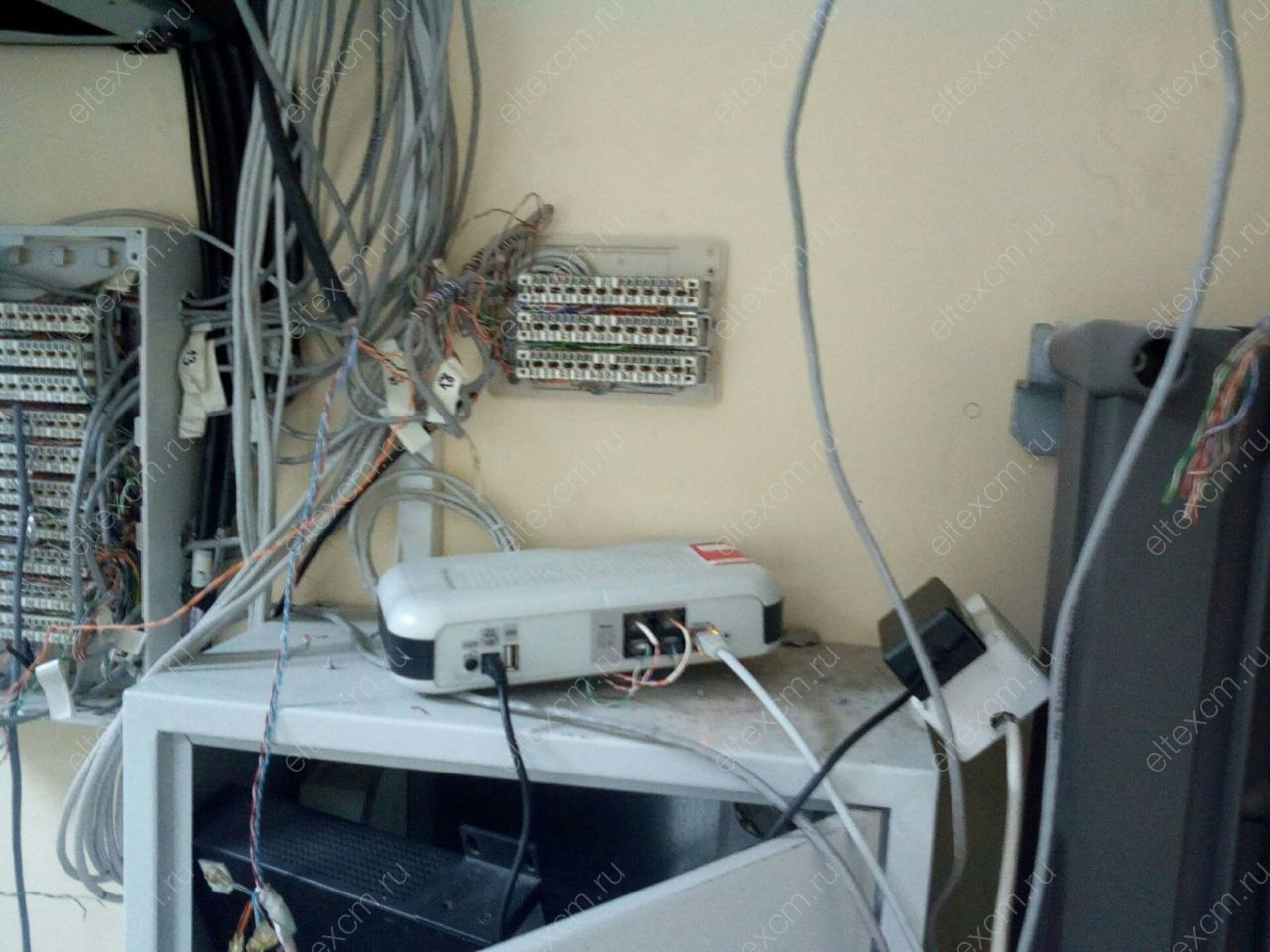

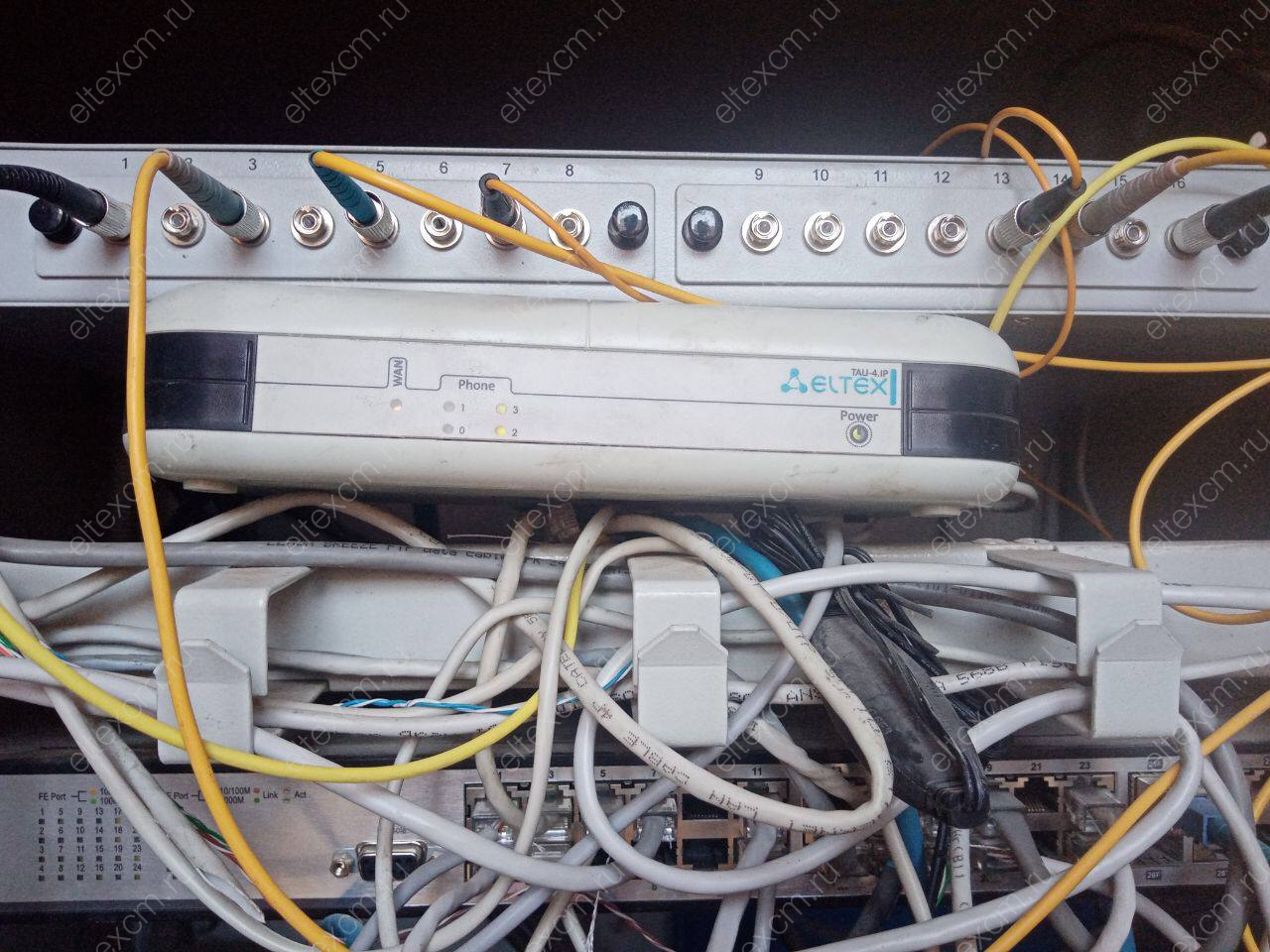

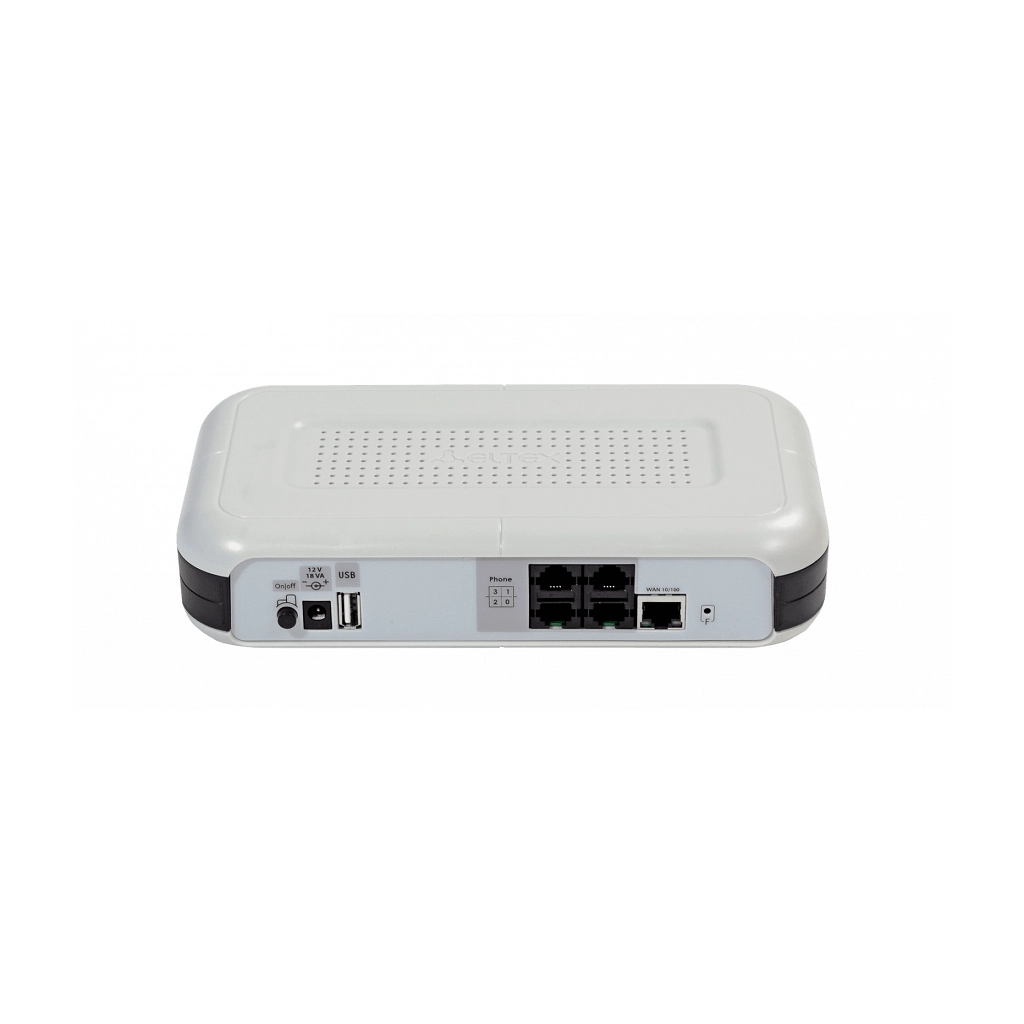

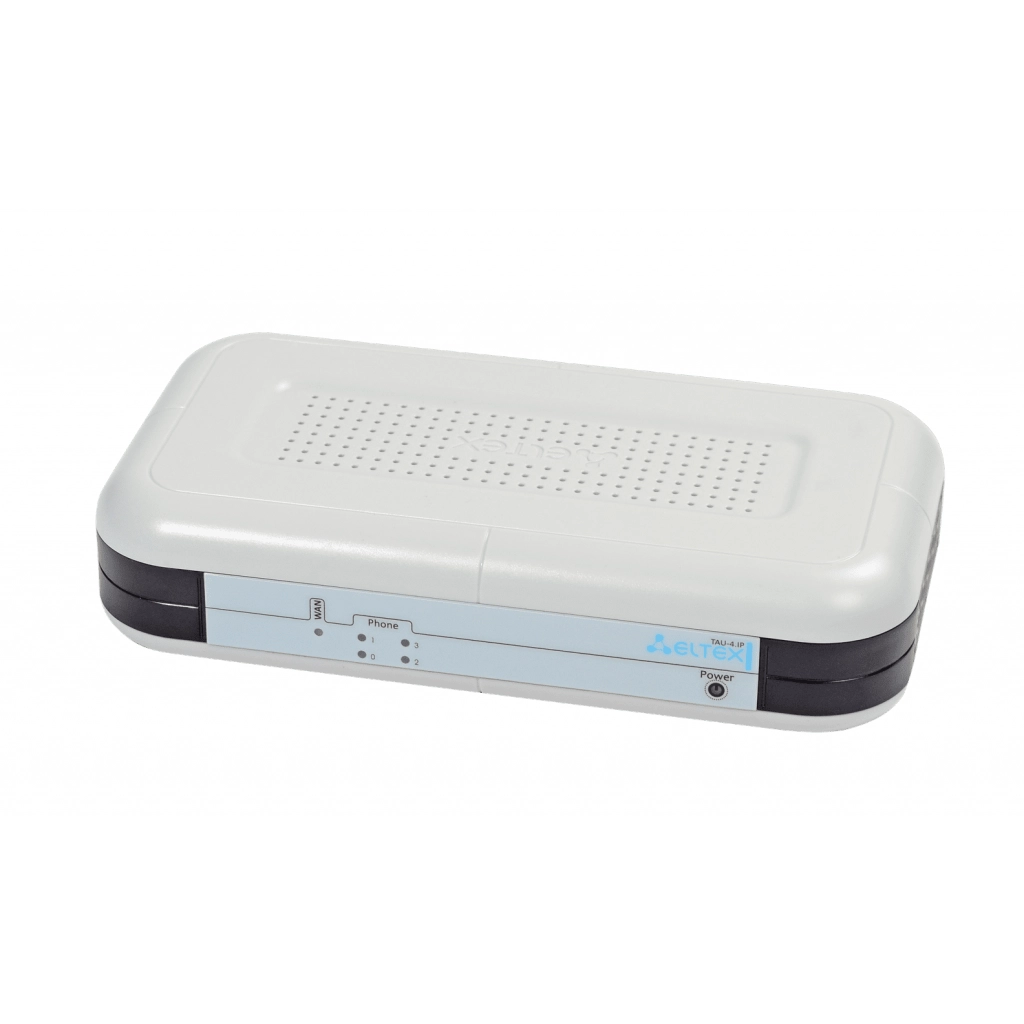

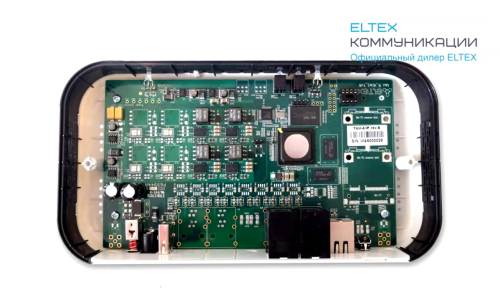

TAU-4.IP | 4 порта FXS VoIP шлюз

Настройка TAU-XX производится через web-интерфейс. Для того чтобы подключиться к  web-интерфейсу устройства необходимо в адресной строке web-browser (например, Firefox, Internet Explorer) ввести  IP-адрес устройства. Заводские настройки шлюза следующие:

• IP-адрес 192.168.1.2,
• маска сети 255.255.255.0,
• логин admin,
• пароль rootpasswd.

Порядок настройки шлюза:

1. Задайте сетевые настройки в разделе Сетевые настройки -> Сеть.
2. Задайте нумерацию на абонентских портах (FXS/FXO) в разделе PBX -> Абонентские порты.
3. В параметрах каждого порта на вкладке Индивидуальные укажите имя и пароль для аутентификации/авторизации.
4. В разделе PBX -> Профиль 1 произведите настройку параметров протокола SIP:

   • выберите режим работы с proxy-сервером:
     • выключен – отключен;
     • parking – режим резервирования SIP-proxy без контроля основного SIP-proxy;
     • homing – режим резервирования SIP-proxy с контролем основного SIP-proxy.
   • пропишите IP-адрес прокси сервера;
   • пропишите IP-адрес сервера регистрации;
   • укажите использование регистрации (при необходимости).
5. На вкладке План набора настройте префиксы для маршрутизации.

Задача:

Обеспечить маршрутизации по разным направлениям, выполнять модификации набранного номера и организовать обработку кодов ДВО.

Решение:

1) Возможность сделать маршрутизацию на разные SIP серверы в зависимости от набора осуществляется подстановкой IP адреса после символа “@”, если адрес не указан, то вызов пойдет в направлении SIP сервера, заданного в настройках SIP профиля. Например, в одном плане нумерации можно прописать:

1xx@92.145.12.9|2xx@72.85.12.101|3xx@192.168.18.15

Данный диалплан говорит, что все трехзначные наборы на 1 отправлять на 92.145.12.9, на 2 отправлять на 72.85.12.101, а трехзначные наборы на 3 отправлять на локальный адрес 192.168.18.15.

Если в настройках SIP профиля указан адрес SIP сервера 192.168.18.15, то данный план нумерации можно записать вот так:

1xx@92.145.12.9|2xx@72.85.12.101|3xx

2) Для реализации модификации номера, нужно использовать конструкцию модификатор , например:

• выход на МН связь осуществляется по набору 00, ваш префикс будет:

00xxxxxxxxxxx

для звонка в Великобританию, набрав 0044512900234, на SIP сервер уйдет 0044512900234

• для выхода на МГ или сотовую связь нужно набрать 8, но к провайдеру вы должны передавать номер без 8, тогда ваш префикс будет:

<8:>xxxxxxxxxx

набрав 83832728331, на SIP сервер уйдет 3832728331

• 64xxxx - ваша городская нумерация, к ней вам нужно добавить код города - 3832, тогда конструкция будет такая:

<:3832>64xxxx

набрав 641249, на SIP сервер уйдет 3832641249

3) Для использования символов * и #, вам нужно добавить соответствующие префиксы, например:

*xx#|#xx#|*#xx#|*xx*x+#

Обобщим сделав один общий план нумерации:

00xxxxxxxxxxx|<8:>xxxxxxxxxx|<:3832>64xxxx|3xx@192.168.18.15|*xx#|#xx#|*#xx#|*xx*x+#

МН, МГ, городская связь и префиксы ДВО (например 13#, #13#, *#13#, *13523524#) будут уходить на SIP сервер, указанный в настройках данного SIP профиля, а трехзначные наборы на 3 - на локальный адрес 192.168.18.15.

Существуют следующие способы автоматического конфигурирования шлюзов TAUXX.IP.

Через протокол конфигурирования tr-069

Описание настройки TAUXX.IP есть в документации в разделе "Настройка протокола мониторинга и управления устройством TR-069 (ACS)"

Это самый правильный способ, но для него понадобится ACS сервер, который сопрягаясь с билинговой системой или чем-то иным будет конфигурировать параметры шлюзов налету (не останавливая их работу) по протоколу tr-069.

Преимуществами tr-069, над тем же SNMP, являются:

• большая надежность протокола, т.к. он работает поверх TCP;
• большая защищенность протокола, т.к. есть поддержка различных схем авторизации basic, digest;
• способность работы через NAT (TAUXX.IP может использовать STUN сервер и сообщать ACS серверу свой внешний адрес).

Описание настройки ACS сервера приведено в соответствующей документации.

Через автообновление (автопровижжинг)

Описание настройки TAUXX.IP есть в документации в разделе "5.1.1.10. Настройка автоматического обновления (Autoupdate)" и Приложении Ж.

Суть этого метода и его принципиальное отличие от tr-069 в том, что инициатором обмена является TAUXX.IP, а не сервер. Помимо этого файл конфигурации будет передаваться целиком, а не определенные параметры. TAUXX.IP по таймеру циклически делает запрос на сервер автоконфигурирования и скачивает нужный файл конфигурации (или ПО). Далее если TAUXX.IP находит отличие этого файла от текущего, то конфигурация на шлюзе обновляется.

Также существует механизм версионности файлов, подробней о котором написано в документации в Приложении Ж.

Ваша задача будет в автоматической генерации файлов конфигурации, в зависимости от системы билинга и выкладывании их на сервер автоконфигурирования.

3) По протоколу SNMP
Суть данного метода мало чем отличается от других примеров использования SNMP.
На SNMP менеджере автоматически запускаются разного рода скрипты, которые считывают и задают параметры в конфигурации TAUXX.IP.
В качестве SNMP менеджера может выступать любой SNMP сервер, также существует готовое решение Eltex.EMS

4) По telnet через CLI.
Описание есть в документации:
https://eltex.nsk.ru/upload/iblock/6cf/tau32m_ip-versiya-2.13.1.pdf
Раздел РЕЖИМ КОМАНДНОЙ СТРОКИ И РАБОТА В ТЕРМИНАЛЬНОМ РЕЖИМЕ

Этот метод можно назвать ручным, т.к. вся нагрузка по конфигурированию падает на автоматизатора.
Суть метода в написании скриптов, которые будут запускаться на сервере в зависимости от нужных факторов или системы билинга.
Скрипты должны автоматически подключаться по telnet/ssh к нужной TAUXX.IP и изменять конфигурацию нужным образом командами CLI или bysybox (linux).
Также можно автоматически генерировать файлы конфигурации на сервере, далее подключаться по telnet/ssh к нужной TAUXX.IP и давать команду на скачивание конфигурации.

Данная проблема может наблюдаться при обновлении шлюзов программное обеспечение которых представляет собой архив (старые прошивки SMG, RG, TAU) в случаях когда ПО скачено на ПК с ОС MAC OS (браузер Safari).

Симтомы

При обновлении программнго обеспечения кстройство выводит ошибку.

Например, SMG при попыкте обновления выдает в WEB: “Не найден hash-file!”

Причина

MAC OS X 10.10.x Safari при загрузке файла в директорию ЗАГРУЗКИ автоматически распаковывает архивы. Браузер распаковывает архив *.tar.gz и сохраняет как *.tar. В результате такого скачивания при попытке обновления данного ПО возникают проблемы. Т.е. проблема в том, что видоизменяется формат файла прошивки.

В случае если изменить каталог загрузки на РАБОЧИЙ СТОЛ автоматической распаковки не происходит.

Устранение

При MAC OS X 10.10.x Safari загружать ПО не в стандартную директорию загрузки, а, например на РАБОЧИЙ СТОЛ.

Иногда возникает необходимость обновления прошивки через консоль. Причина тому может быть разная: автоматизация обновления или аварийные работы.

Обновление производится в 2 этапа:

1. Загрузка файла ПО:
   tftp -l /tmp/firmware.gz -gr tau2m-1.14.1.527.tar.gz 192.168.0.5
2. Обновление ПО
   upgrade firmware.gz

Далее ждете обновления приблизительно минуту, появится вывод:
UPGRADE SUCCESSFULL
и делаете
reboot

Многоканальный номер - это номер, позволяющий принимать несколько звонков одновременно.

Рассмотрим порядок создания многоканального номера.

TAU4, TAU8, RG14

1. В разделе PBX -> SIP -> Профили SIP  откройте настройки первого профиля. Данный профиль будет использоваться для абонентских портов устройства. В настройках профиля задайте следующие настройки:
• название профиля;
• режим использования прокси-сервера и его адрес;
• проверьте, что флаг Регистрация не установлен;
• при необходимости задайте SIP домен;
• нажмите на строчку Настройка плана нумерации и в появившемся окне пропишите необходимые префиксы. Для организации вызовов по внутренней нумерации добавьте префикс с @{local}, который отправлять вызов на собственный адрес устройства (например, при использовании на портах внутренней нумерации 101-108 префикс будет прописываться как 10[1-8]@{local});
• для сохранения изменений нажмите кнопку Сохранить.
2. В разделе PBX -> SIP -> Профили SIP  откройте настройки второго профиля. Данный профиль будет использоваться для группы вызова. В настройках профиля задайте следующие настройки:
   • название профиля;
   • режим использования прокси-сервера и его адрес;
   • установите флаг Регистрация и пропишите адрес сервера регистрации;
• при необходимости задайте SIP домен и установите флаг Применять SIP Domain для регистрации;
• для сохранения изменений нажмите кнопку Сохранить.
3. В меню PBX -> Группы серийного искания (каждый новый вызов занимает первый свободный порт) или PBX -> Группы вызова (поддерживается три вида искания свободного абонента: групповой , задержанный групповой  и поисковый) добавьте новую группу:
   • установите флаг Включить группу;
   • задайте имя группы (произвольное);
   • в параметре Профиль SIP выставите профиль SIP с включенной регистрацией (созданный в пункте 2);
   • в поле Номер телефона необходимо указать внешний номер, который должен регистрироваться на вышестоящем сервере;
   • в полях Имя пользователя и Пароль пропишите логин и пароль для регистрации, которые выданы для внешнего номера;
   • при использовании группы вызова задайте тип группы вызова:
     • Group – сигнал вызова подается на все порты в группе одновременно;
     • Serial – количество портов, на которые подается вызывной сигнал, увеличивается на один по истечении таймаута вызова следующего порта;
     • Cyclic – сигнал вызова циклически через интервал, равный таймауту вызова следующего порта, подается по очереди на каждый порт в группе;
   • в параметре Размер очереди вызовов указывается максимальное число вызовов, которые может принять группа. Вызов ставится в очередь в случае отсутствия свободных портов;
   • в поле Таймаут ответа на вызов, сек указывается интервал времени, по истечении которого вызов будет отклонен при неполучении ответа;
   • для сохранения изменений нажмите кнопку Сохранить.
4. Произвести настройку абонентских портов в разделе PBX –> FXS:
• установите флаг Включен напротив используемых портов;
• пропишите внутреннюю нумерация на комплектах;
• назначьте SIP-профиль без регистрации (созданный в п.1);
• задайте имя пользователя и пароль для регистрации, которые выданы для внешнего номера. Эти параметры должны совпадать с настройкой в п.3;
• в параметре Альтернативный номер пропишите внешний номер (он должен совпадать с прописанным в п.3 в параметре Номер телефона);
• для сохранения изменений нажмите кнопку Сохранить.

Чтобы все внесенные изменения вступили в силу необходимо нажать кнопку "Применить" в левой части экрана.

TAU1M, TAU2M, RG24

1. В разделе IP-телефония -> Профили  откройте настройки первого профиля. Данный профиль будет использоваться для абонентских портов устройства. Регистрация в параметрах профиля должна быть выключена. В настройках профиля задайте следующие настройки:
• название профиля;
• режим использования прокси-сервера и его адрес;
• проверьте, что флаг Регистрация не установлен;
• при необходимости задайте SIP домен;
• в подразделе Настройка плана нумерации пропишите необходимые префиксы. Для организации вызовов по внутренней нумерации добавьте префикс с @{local}, который отправлять вызов на собственный адрес устройства (например, при использовании на портах внутренней нумерации 101-108 префикс будет прописываться как 10[1-8]@{local});
• для подтверждения изменений нажмите кнопку Применить.
2. В разделе IP-телефония -> Профили откройте настройки второго профиля. Данный профиль будет использоваться для группы вызова. В настройках профиля задайте следующие настройки:
   • название профиля;
   • режим использования прокси-сервера и его адрес;
   • установите флаг Регистрация и пропишите адрес сервера регистрации;
• при необходимости задайте SIP домен и установите флаг Применять SIP Domain для регистрации;
• для подтверждения изменений нажмите кнопку Применить.
3. В меню IP-телефония -> Группы вызова добавьте новую группу:
   • установите флаг Включить;
   • задайте имя группы (произвольное);
   • в параметре Профиль выставите профиль SIP с включенной регистрацией (созданный в пункте 2);
   • в поле Номер телефона необходимо указать внешний номер, который должен регистрироваться на вышестоящем сервере;
   • в полях Имя пользователя для аутентификации и Пароль для аутентификации пропишите логин и пароль для регистрации, которые выданы для внешнего номера;
   • задайте тип группы вызова:
     • Group – сигнал вызова подается на все порты в группе одновременно;
     • Serial – количество портов, на которые подается вызывной сигнал, увеличивается на один по истечении таймаута вызова следующего порта;
     • Cyclic – сигнал вызова циклически через интервал, равный таймауту вызова следующего порта, подается по очереди на каждый порт в группе;
   • в параметре Размер очереди вызовов указывается максимальное число вызовов, которые может принять группа. Вызов ставится в очередь в случае отсутствия свободных портов;
   • для подтверждения изменений нажмите кнопку Применить.
4. Произвести настройку абонентских портов в разделе IP-телефония –> Настройка линий:
• установите флаг Включить;
• пропишите внутреннюю нумерация на комплектах в параметре Номер телефона;
• назначьте SIP-профиль без регистрации (созданный в п.1);
• в подразделе Аутентификация задайте имя пользователя и пароль для регистрации, которые выданы для внешнего номера. Эти параметры должны совпадать с настройкой в п.3;
• установите флаг Использовать альтернативный номер и пропишите внешний номер (номер должен совпадать с прописанным в п.3 в параметре Номер телефона);
• для подтверждения изменений нажмите кнопку Применить.

swstatus

Пример вывода команды:

root@RG-1400:~# swstatus
|      |        Link|       Speed|      Duplex|                         TX|                         RX|
|   WAN|          Up|   1000 Mbps| Full-duplex|            196467128 bytes|           1300686622 bytes|
| LAN 0|          Up|   1000 Mbps| Full-duplex|            944146584 bytes|            147649144 bytes|
| LAN 1|        Down| unavailable| unavailable|                    0 bytes|                    0 bytes|
| LAN 2|        Down| unavailable| unavailable|                    0 bytes|                    0 bytes|
| LAN 3|        Down| unavailable| unavailable|                    0 bytes|                    0 bytes|
| Wi-Fi|           -|           -|           -|                    0 bytes|                    0 bytes|

1) В первом столбце указан порт;

2) Второй столбец (Link) показывает состояние:

• Up - порт активен
• Down - неактивен или не подключен

3) В третем столбце указана скорость на которой работает линк, возможные значения:

• unavailable;
• 10 Mbps;
• 100 Mbps;
• 1000 Mbps.

4) Режим передачи/приёма (Duplex)

• Half-duplex (Полудуплекс) - попеременная передача и прием
• Full-duplex (Полный дуплекс) - одновременная передача и прием.

5) TX - количество переданный байт

6) RX - количество принятых байт

Просмотр статуса портов WAN и LAN на TAU-1/2, RG24xx и RG44xx, RG54xx:

cat /proc/rtl865x/port_status

Пример вывода команды:

root@RG-4402GF-W:~$ cat /proc/rtl865x/port_status
Dump Port Status:
Port0  Link Down
Port1  Link Down
Port2  Link Down
Port3  Link Down
Port4  Link Down
Port5  Link Up
  RXBytes 15343280 TXBytes 2580820 Duplex Full Speed 1000
CPUPort  Link Up
  RXBytes 0 TXBytes 11017555 Duplex Full Speed 1000

Соответствие портов свитча и портов на устройстве

-* это Порт не используется ("висит в воздухе")

Просмотр статуса портов на многопортовых шлюзах TAU-16/24/32/36/72:

shell

switch_status

Пример вывода команды:

[admin@tau36ip:/root]switch_status
Port 0:
        Link: on
        Duplex: full
        Speed: 1000Mbps
Port 1:
        Link: off
        Duplex: half
        Speed: 0Mbps
Port 2:
        Link: off
        Duplex: half
        Speed: 0Mbps
SFP 0:
        Link: off
        Duplex: half
        Speed: 0Mbps
SFP 1:
        Link: off
        Duplex: half
        Speed: 0Mbps
CPU:
        Link: on
        Duplex: full
        Speed: 1000Mbps
