Академия
0 Корзина
Перейти в корзину
Получить цены в WhatsApp
2024_03_19_KП_EltexCM.xlsx

Модуль FXS72 аналоговых абонентских комплектов для установки в шасси MC1000-PX Eltex

ЕРРРП (ТОРП)
Артикул:

FXS72

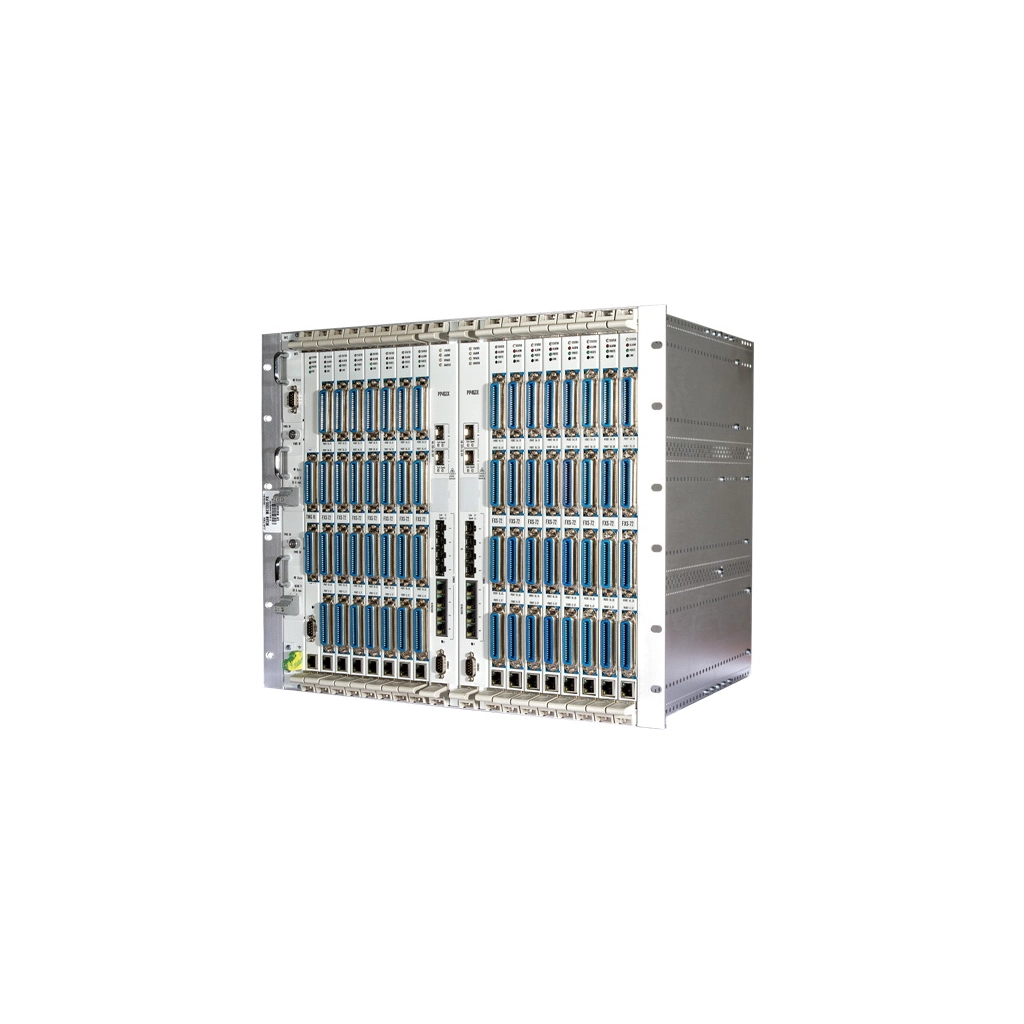

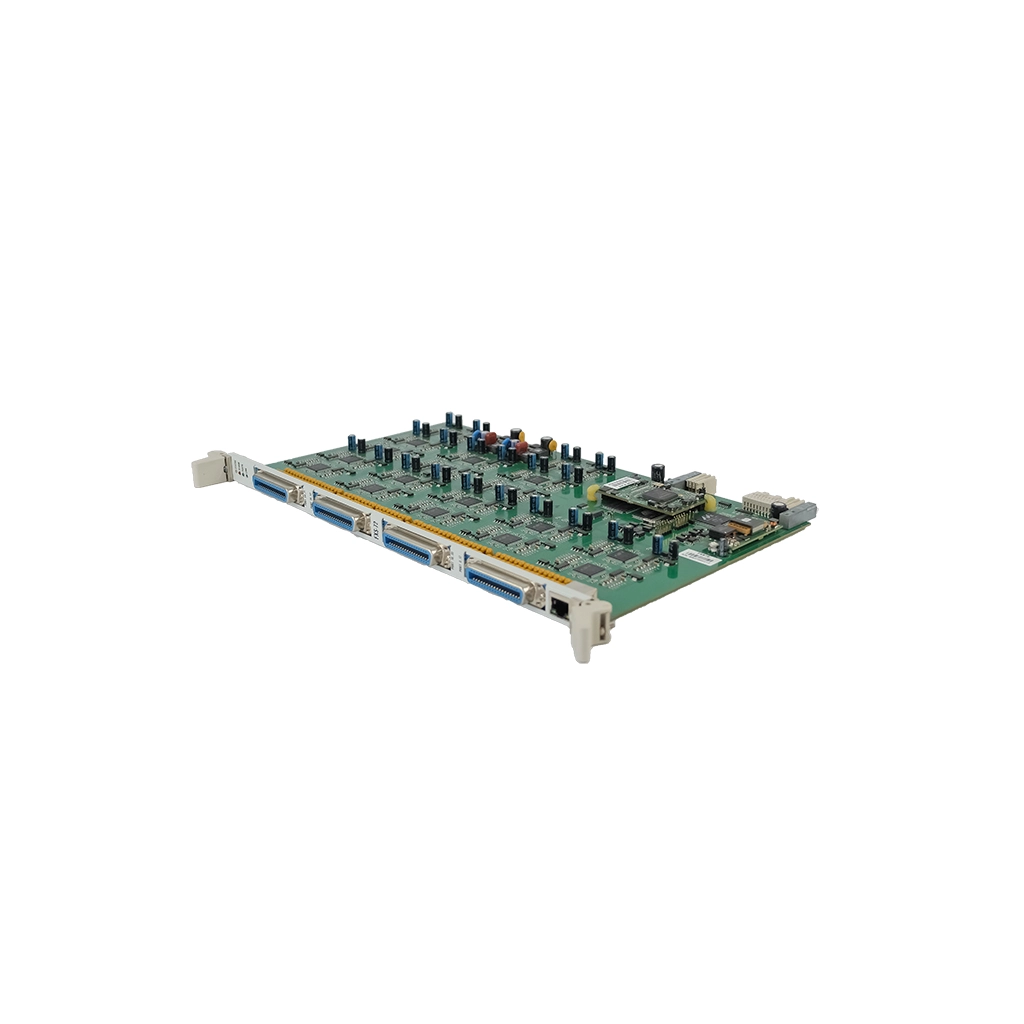

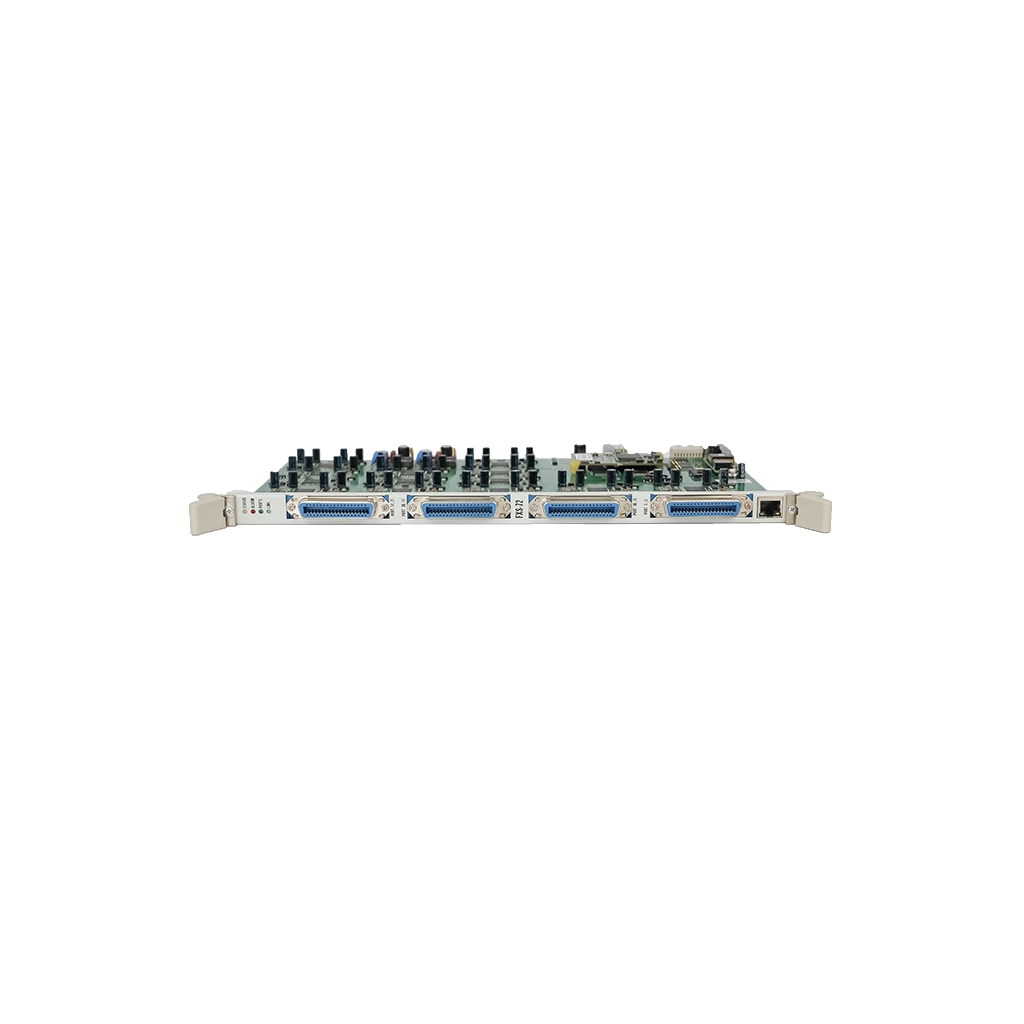

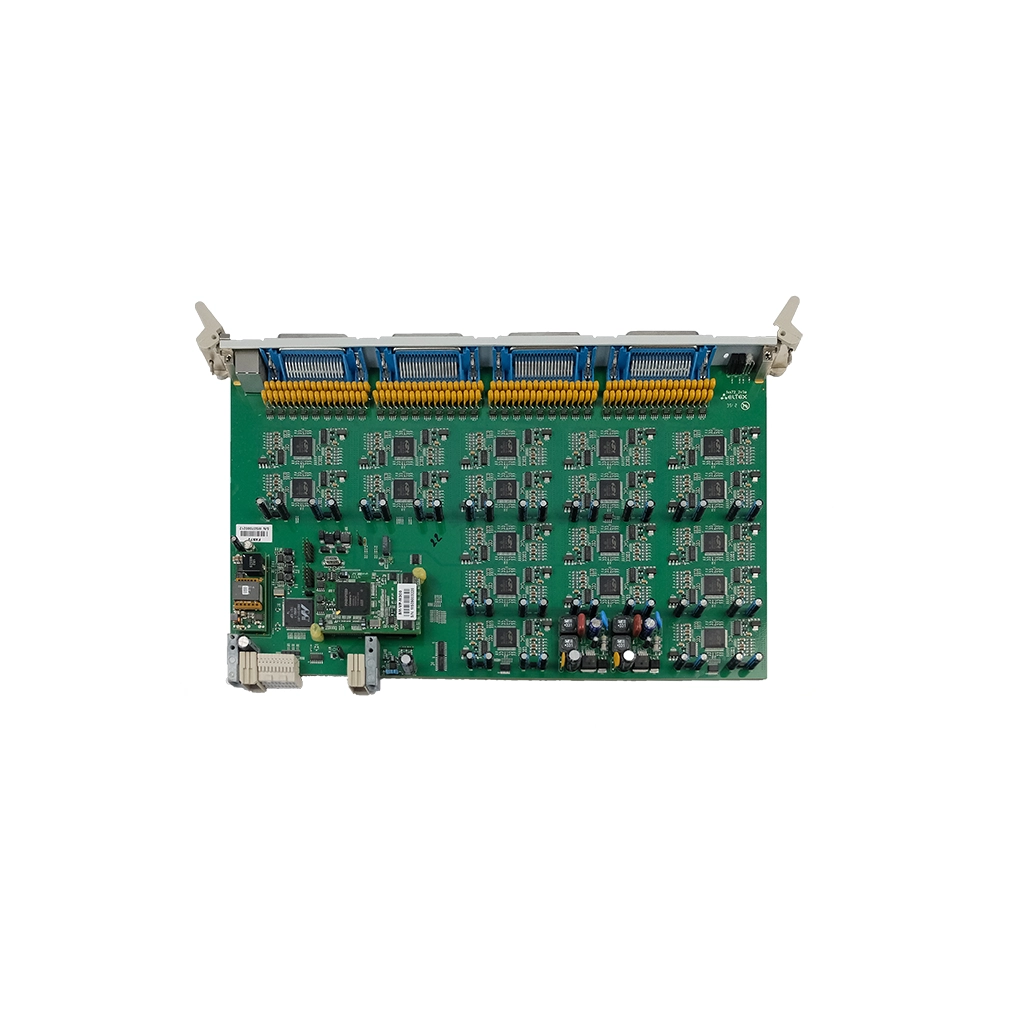

Модуль аналоговых абонентских комплектов FXS72 для установки в шасси MC1000-PX: 72 FXS-порта

Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Офис: Новосибирск
Маргарита Кириллова (Новосибирск)
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)

Общие параметры FXS72 Eltex

Максимум FXS портов 72
Тип Абонентское
В реестре Минпромторга (ТОРП) Да

Модуль аналоговых абонентских комплектов FXS72 для установки в шасси MC1000-PX: 72 FXS-порта. Модульная платформа MSAN MC1000-PX можно установить до 16 таких модулей.

Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания, FXS72 (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
[ для нового оборудования ]
до 2 лет +15% от цены оборудования
EW-FXS72-2Y
до 3 лет +25% от цены оборудования
EW-FXS72-3Y
до 5 лет +40% от цены оборудования
EW-FXS72-5Y
Продление гарантийного обслуживания, FXS72 (используется при покупке для ранее приобретенного оборудования)
[ для уже купленного оборудования ]
на 1 год +12% от цены оборудования
EW-FXS72-1Y
Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - FXS72 - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
1 год +6% от цены оборудования
SC-FXS72-B-1Y
3 года +15% от цены оборудования
SC-FXS72-B-3Y
5 лет +32% от цены оборудования
SC-FXS72-B-5Y
Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, FXS72 (услуга оказывается при наличии действующей гарантии)
1 год +30% от цены оборудования
NBS-FXS72-1Y
3 годa +75% от цены оборудования
NBS-FXS72-3Y
5 лет +93,75% от цены оборудования
NBS-FXS72-5Y
Обучение в Академии Eltex
Базовый курс Академии Eltex: Использование коммутаторов Eltex
Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
[MSAN] Обновление ПО с версии 1.3 и 1.4
Для обновления ПО вам понадобится программа tftp-сервера.
  1. Подключитесь к устройству по telnet или ssh, введите логин и пароль
  2. Активируйте консоль
    enable
  3. Дайте команду на скачивание файла с tftp-сервера:
    copy tftp://HOST/FILE fs://firmware
    где HOST - IP-адрес tftp-сервера
    FILE - имя файла ПО (обычно firmware.msan)
  4. Дайте команду на загрузку с новой версии ПО
    boot system image-alternate
  5. Перезагрузите устройство командой
    reload system
  6. Сначала произойдет перезагрузка ведомого PP4. После его загрузки перезагружается ведущий модуль и платы периферии. Платы периферии перезагружаются, если версия программного обеспечения на перезагруженном ведомом модуле отличается от версии, работающей на самих модулях (такое происходит при перезагрузке после смены программного обеспечения).
  7. После загрузки ведомого модуля и переходе его в ведущий режим дайте команду на подтверждение обновления
    boot confirm
    Контролировать загрузку процессора и его режим работы можно по команде
    show stack

Источник:
docs.eltex-co.ru

[MSAN] Сброс на заводские настройки
Для сброса конфигурации MSAN на заводские настройки подключитесь к нему по telnet, ssh или com-портом.
  1. Зайдите в режим командной строки (логин admin). По умолчанию для данного режима пароль password.
  2. Активируйте консоль командой enable:
    msan> enable
  3. Введите команду default. При этом все текущие настройки в конфигурации candidate-config очистятся (кроме management VLAN)
    msan# default
  4. Примените изменения командой commit и подтвердите их командой confirm
    msan# commit
    msan# confirm

Источник:
docs.eltex-co.ru

[MSAN] Настройка логирования для модулей FXS
Настройка логирования модулей fxs72 производится на процессоре РР4. Поэтому необходимо подключиться к нему com-портом или по telnet (логин admin, пароль password).

Перейти в режим конфигурирования

enable
config

Включить логирование командами

app debug
app error
app info
app warning
debug-level sip 5

Настроить адрес и порт сервера, на который отправлять логи

syslog port №порта
syslog server ip-адрес

Запустить сислог

syslog run

Указать направление вывода отладочной информации

trace-out syslog-server

После этого подтвердить и принять изменения

commit
confirm

При настройке логирования необходимо учесть, что сислог будет отправляться с каждой платы FXS индивидуально с нетегированного интерфейса. Поэтому у каждого модуля должен быть настроен common ip, с которого будут отправляться логи.

service-interfaces common ip <номер слота> <ip-адрес>

При необходимости настроить шлюз

ip gateway <адрес шлюза>

Источник:
docs.eltex-co.ru

[MSAN] Настройка конфигурации для V5.2
Рекомендуем выполнять настройку параметров абонентского интерфейса V5.2 в следующем порядке:
  1. Подключаемся к процессору PP4 по com-порту (логин admin, пароль password). Активируем консоль и переходим в раздел конфигурирования
    enable
    config
  2. Задаем сетевые настройки для управления процессором PP4:
    • задаем IP-адрес, маску и шлюз
      management ip <ipaddr> <netmask>
      management gateway <gw>
      где ipaddr - адрес процессора
      netmask - сетевая маска
      gw - шлюз
    • задаем VLAN для управления
      boot
      management vlan <MNG-VLAN>
      exit
      где MNG-VLAN - номер VLAN для управления
  3. Прописываем слоты в конфигурации
    shelf slot 0 tmgsip
    shelf slot <slot-num> fxs72sip
    где slot-num - номера слотов, в которых установлены модули FXS72
  4. Прописываем VLAN для внутренней коммутации вызовов (отличный от управления)
    interface vlan <SERVICE-VLAN>
    tagged slot-channel <slot>
    exit
    где SERVICE-VLAN - номер VLAN для телефонии
    slot - номера слотов TMG и FXS72, установленных в MSAN
  5. Настраиваем регистрацию модулей на TMG и передачу DTMF
    voice service sip
    proxy-mode parking
    proxy-address 1 192.168.31.1 5060
    regrar-address 1 192.168.31.1 5060
    exit
    voice service voip
    dtmf-mode info
    exit
  6. Включаем режим соединения с модулем TMG сразу при поднятии трубки на порте FXS72
    sip-dialing immediate
  7. Задаем ip-адреса для модулей FXS72, с которых они будут регистрироваться на TMG
    service-interfaces rtp vid <slot> <SERVICE-VLAN>
    service-interfaces rtp ip <slot> 192.168.31.X 255.255.255.224
    service-interfaces rtp enable <slot>
    service-interfaces sig enable <slot>
    service-interfaces sig vid <slot> <SERVICE-VLAN>
    service-interfaces sig ip <slot> 192.168.31.X 255.255.255.224
    где SERVICE-VLAN - номер VLAN для телефонии, выбранный в пункте 4
    slot - номер слота FXS72
    X - номер слота FXS72 увеличенный на 1
  8. Настраиваем модуль TMG
    • переходим в раздел конфигурирования TMG
      top
      tmg
      config
    • задаем сетевые настройки
      network
      set vlan ip VLAN1 192.168.31.1
      set vlan mask VLAN1 255.255.255.224
      set vlan enable VLAN1 on
      set vlan id VLAN1 <SERVICE-VLAN>
      set rtp_vlan VLAN1
      set sig_vlan VLAN1
      exit
      где SERVICE-VLAN - номер VLAN для телефонии, выбранный в пункте 4
    • создаем SIP-интерфейс для обработки вызовов
      new sipt-interface
    • Включаем потоки Е1
      e1 <e1-num>
      enabled
      exit
      где e1-num - номер потока Е1 (потоки считаются с 0)
    • Настраиваем V5.2
      v52 an
      interface l3address range <l3-start> <l3-end>
      interface link primary <p-e1>
      interface link primary secondary <s-e1>
      interface link add <e1-num>
      interface id <itf-id>
      interface vid <itf-vid>
      interface apa on
      interface dtmf dialing <on/off>
      exit
      где l3-start - начальный l3-адрес
      l3-end - конечный l3-адрес
      p-e1 - номер primary потока Е1
      s-e1 - номер primary потока Е1
      e1-num - номера дополнительных потоков Е1
      itf-id - идентификатор интерфейса (в соответствии с настройкой LE стороны)
      itf-vid - variant ID интерфейса (в соответствии с настройкой LE стороны)
      dtmf dialing - включение/отключение передачи DTMF на LE сторону (для БКП и БКП-М данная настройка должна быть выключена)
    • Прописываем соответствие между портами модулей FXS72 и l3-адресами
      top
      tmg
      sip-user v52an-l3addr <l3-start> voice-port 1/<slot-num>/0-71
      где l3-start - начальный l3-адрес из предыдущего пункта
      slot-num - номера слотов модулей FXS72
  9. Применяем конфигурацию и подтверждаем изменения:
    top
    commit
    confirm

Источник:
docs.eltex-co.ru

[MSAN] Настройка LACP
Порядок действий для настройки LACP:
  1. Для настройки LACP на MSAN подключитесь к устройству com-портом или по Telnet/SSH.
  2. Залогиньтесь под пользователем admin (пароль по умолчанию password).
  3. Перейдите в привилегированный режим командой enable.
  4. Перейдите в режим управления командой configure.
  5. Настройте интерфейс для группы агрегации LAG внешних uplink-интерфейсов (port-channel)
    interface port-channel <id>
    где id - порядковый номер группы агрегации, в которую будут добавлены порты, принимает значения [1 .. 8]
  6. Включите режим LACP и установите значение скорости для интерфейса
    mode lacp
    speed <1000M/100M/10M>
    exit
  7. Настройте внешние uplink-интерфейсы (front-port)
    interface front-port U/P
    где U - номер процессора [1 .. 2];
    P - номер front-порта, который нужно включить в LACP
    speed <1000M/100M/10M>
    no spanning-tree enable
    channel-group <id> force
    exit
    где id - порядковый номер группы агрегации, в которую будут добавлены порты, принимает значения [1 .. 8] (такой же как был настроен выше)
  8. В случае если у вас сигнализация SIP  и/или RTP передаются в VLAN, то вам необходимо добавить созданный port-channel в данный интерфйес VLAN:
    interface vlan <VLAN ID>
    tagged port-channel  <id>
    exit
    где VLAN ID - идентификатор VLAN для SIP и/или RTP;
    id - порядковый номер группы агрегации, в которую будут добавлены порты, принимает значения [1 .. 8]
  9. Примените внесенные изменения командой do commit
  10. Подтвердите изменения командой do confirm. В противном случае настройки откатятся к предыдущим после истечения таймера подтверждения настроек (по умолчанию 10 минут)

Настройку необходимо проводить для обоих процессоров PP4G3X.

Источник:
docs.eltex-co.ru

[MSAN] Настройка опции 82
Опция 82 настраивается отдельно для каждого модуля FXS72 в common-интерфейсе . При этом опция будет действовать как на common-интерфейсе, так и на интерфейсах для сигнализации и RTP.

Для задания подопции Agent Circuit ID введите команду

service-interfaces common dhcp-option option82 cid <slot> <cid_option>

где slot  - слот, в котором установлен модуль FXS72 для которого задается опция. Допускается задать диапазонслотов чрез дефис или перечислить их через запятую;

cid_option - значение подопции Agent Circuit ID (максимум 64 символа). В случае если в подопции используются пробелы, то необходимо задавать ее в кавычках.

Примеры задания данной подопции:

msan(config)# service-interfaces common dhcp-option option82 cid 3 "fxs72 slot3 example"
msan(config)# service-interfaces common dhcp-option option82 cid 6-7 eltex_82_option_cid msan(config)# service-interfaces common dhcp-option option82 cid 1,9,15 msan msan(config)# service-interfaces common dhcp-option option82 cid 2,4-5 cid-example

 Для задания подопции Agent Remote ID введите команду:

service-interfaces common dhcp-option option82 rid <slot> <rid_option>

где slot  - слот, в котором установлен модуль FXS72 для которого задается опция. Допускается задать диапазонслотов чрез дефис или перечислить их через запятую;

rid_option - значение подопции Agent Remote ID (максимум 64 символа). В случае если в подопции используются пробелы, то необходимо задавать ее в кавычках.

Примеры задания данной подопции:

msan(config)# service-interfaces common dhcp-option option82 rid 3 "slot3 example rid"
msan(config)# service-interfaces common dhcp-option option82 rid 6-7 eltex_82_option_rid msan(config)# service-interfaces common dhcp-option option82 rid 1,9,15 fxs72 msan(config)# service-interfaces common dhcp-option option82 rid 2,4-5 rid-example

Источник:
docs.eltex-co.ru

На данный товар не оставлено ни одного отзыва.

Будьте первым!
Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
Ваш браузер сильно устарел.
Обновите его до последней версии или используйте другой более современный.
Пожалуйста, завершите проверку безопасности!
0
Корзина
Наименование Артикул Количество Сравнить
