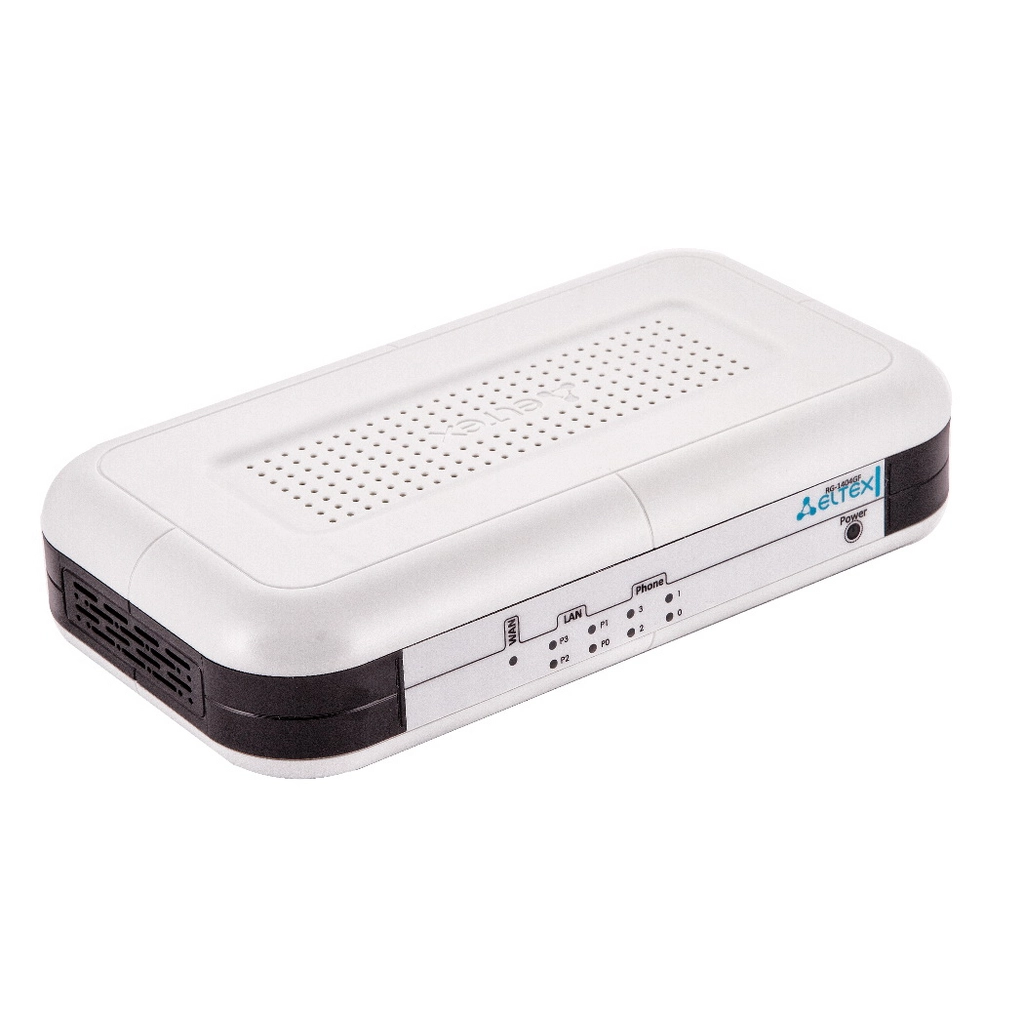

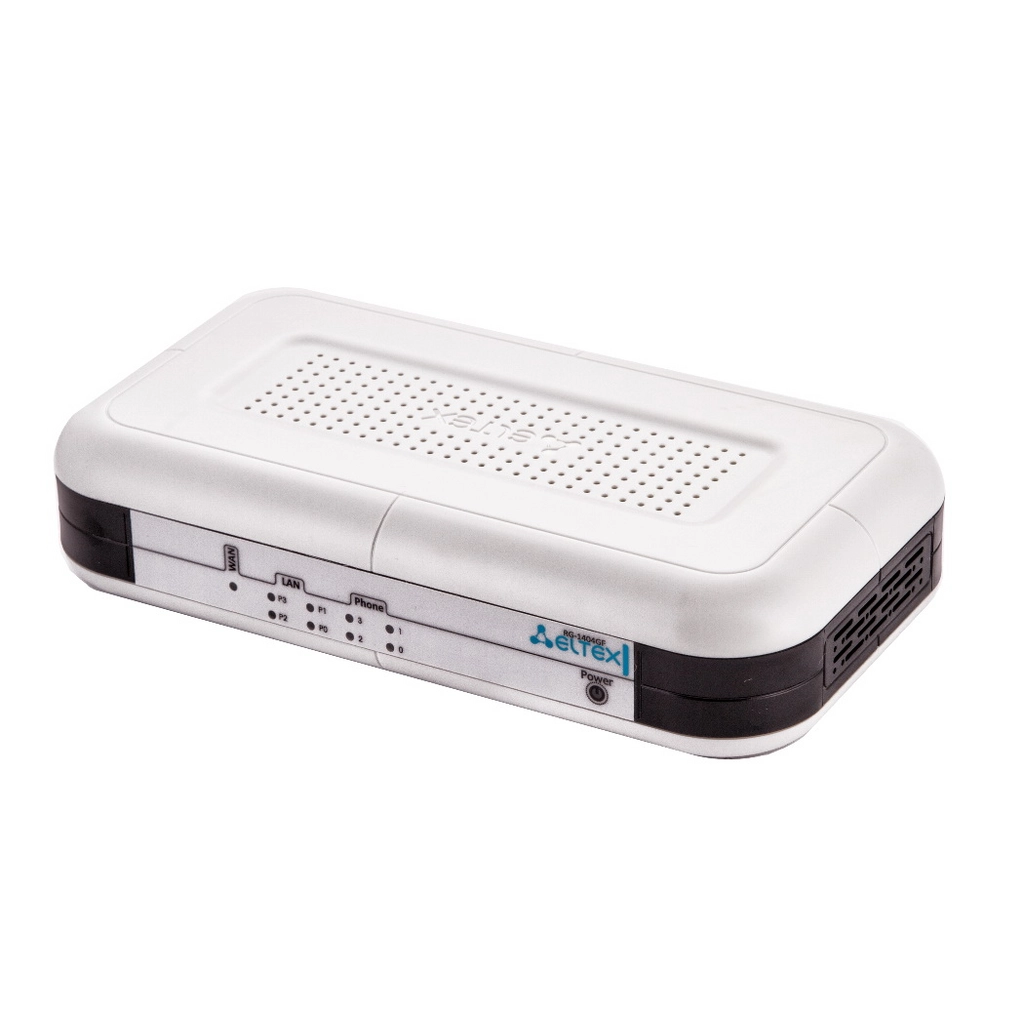

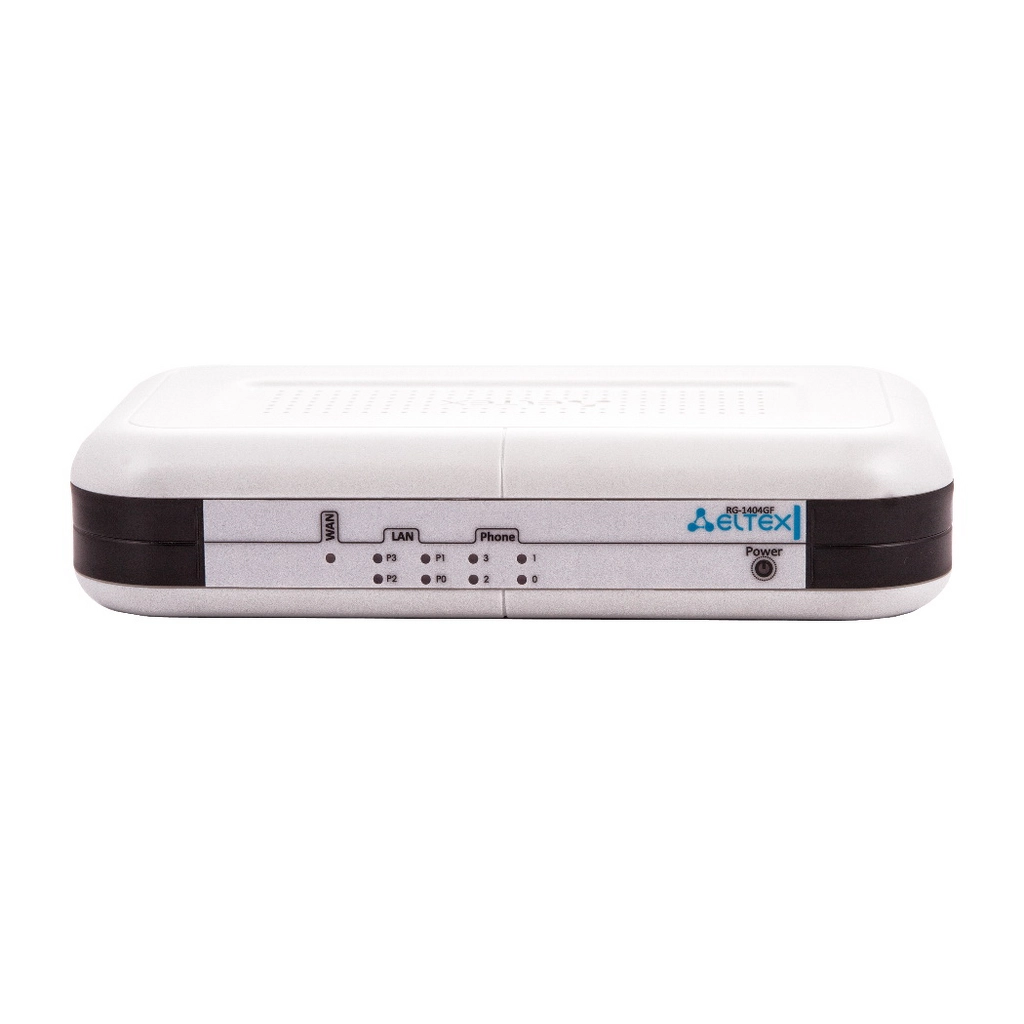

RG-1404GF Eltex | Абонентский маршрутизатор

ТОРП
Снят с производства

Высокопроизводительный шлюз интегрированного доступа RG-1404G, 4xFXS, 1xWAN (SFP, 100/1000Base-X), 4xLAN, 1xUSB, 16K соединений через NAT, поддержка iproute2. Может применяется как универсальный центра доступа, так и в качестве VoIP-шлюза на 4 порта FXS.

Eltex
Артикул: RG-1404GF
Отзывов:
Цена:
Гарантия: 12 мес.
Возраст: 24 года
Офис: Москва
Опыт работы с Eltex: 1 год
Дудоров Дмитрий
Дудоров Дмитрий
Скидка с первого заказа!
Мы дилер №1 Eltex
Снят
ТОРП
RG-4402G-W Eltex | Абонентский маршрутизатор
2xFXS
1xWAN, 4xLAN
1xUSB
Dual Band Wi-Fi 802.11b/g/n
Снят
ТОРП
RG-1404G Eltex | Абонентский маршрутизатор
4xFXS
1xWAN, 4xLAN
1xUSB
16K соединений NAT
поддержка iproute2
Снят
ТОРП
RG-1404G-W Eltex | Абонентский маршрутизатор
4xFXS
1xWAN, 4xLAN
1xUSB
Wi-Fi 802.11b/g/n
16K соединений NAT
поддержка iproute2
RG-1404GF-W Eltex | Абонентский маршрутизатор
4xFXS
1xWAN, 4xLAN
1xUSB
Wi-Fi 802.11b/g/n
16K соединений NAT
поддержка iproute2
Снят
ТОРП
RG-2402G Eltex | Абонентский маршрутизатор
2xFXS
1xWAN, 4xLAN
1xUSB
Dual
Снят
ТОРП
RG-2402G-W Eltex | Абонентский маршрутизатор
2xFXS
1xWAN, 4xLAN
1xUSB
Dual Band Wi-Fi 802.11b/g/n (компактный корпус)
Новинка
ТОРП
RG-1504GF-Wac Eltex | VoIP-шлюз с интегрированным роутером
4xFXS
1xWAN, 4xLAN
1xUSB
Wi-Fi IEEE 802.11b/g/n (2.4 ГГц), Wi-Fi IEEE 802.11a/n/ac (5 ГГц)
FXS 4
Тип Абонентское
Тип корпуса Настольное исполнение
В реестре Минпромторга (ТОРП) Да

RG-1404-это линейка высокопроизводительных VoIP-шлюзов со встроенным роутером. Поддержка различных сервисов (VoIP и IPTV, высокоскоростной Интернет), резервирования канала связи и общего доступа к сетевым ресурсам (принтер, USB-накопитель) позволяет организовать мультисервисную сеть связи небольшого офиса (SMB).

Высокая производительность

Современный процессор Mindspeed Technologies обеспечивает высокоскоростную маршрутизацию данных, а так же возможность бриджевания IPTV-трафика высокой четкости (HDTV).

Высокое качество голоса

Устройства серии  RG-1404 осуществляют передачу голосовой и факсимильной информации через IP-сеть. Абоненты получают доступ к широкому набору услуг ДВО: передача вызова, удержание вызова, трехсторонняя конференция, перехват вызова, определитель номера, переадресация, горячая линия и другие.

Для качественной передачи голоса реализованы механизмы QoS.

Резервирование

В случае пропадания основного подключения к сети Internet, имеется возможность автоматического переключения на резервный канал 3G/4G. При отсутствии резервного канала возможность проключения вызовов между абонентами шлюза сохраняется.

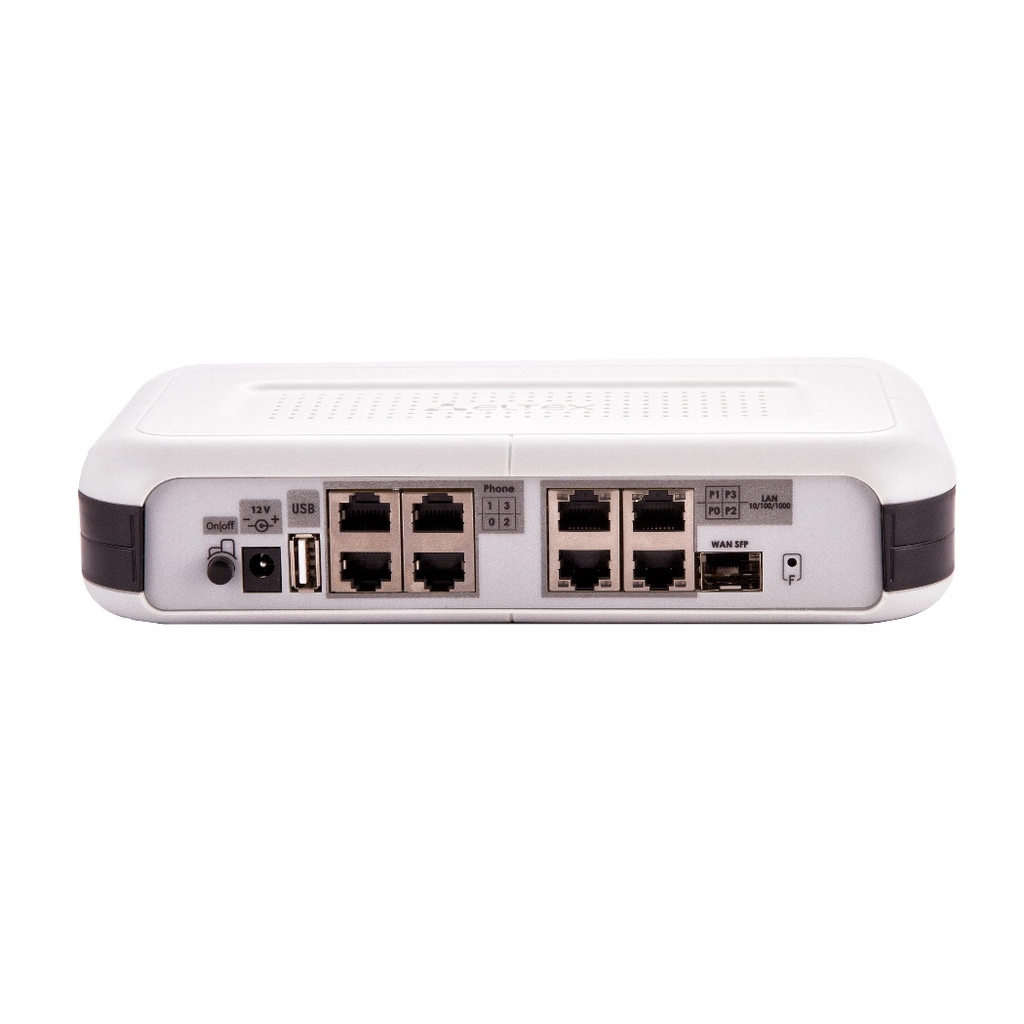

Интерфейсы
  • 4 порта FXS
  • 1 порт WAN 10/100/1000Base-T
  • 4 порта LAN 10/100/1000Base-T
  • 1 порт USB2.0
  • Wi-Fi IEEE 802.11b/g/n (2.4 ГГц)1
Протоколы IP-телефонии
  • SIP
Голосовые кодеки
  • G.711 (a-law, µ-law)
  • G.723.1
  • G.729 (A/B)
Голосовые стандарты
  • VAD (детектор активности речи)
  • CNG (генерация комфортного шума)
  • AEC (эхо компенсация, рекомендация G.168)
DTMF
  • Обнаружение и генерирование сигналов DTMF
  • Передача методами INBAND, RFC 2833, SIP INFO
Дополнительные виды обслуживания
  • Удержание вызова (Call Hold)
  • Передача вызова (Call Transfer)
  • Уведомление о поступлении нового вызова (Call Waiting)
  • Переадресация по занятости (CFB)
  • Переадресация по неответу (CFNR)
  • Безусловная переадресация (CFU)
  • Определитель номера (FSK Type I, FSK Type II, DTMF)
  • Запрет выдачи Caller ID (CLIR)
  • Горячая/теплая линия (Hotline/Warmline)
  • Групповой вызов (Call Group)
  • Трехсторонняя конференция (3-Way Conference)
  • Перехват вызова (Call Pickup)
Функционал VoIP
  • Управление ДВО с телефонного аппарата
  • Внутренняя коммутация соединений при потере связи с SIP-сервером
  • Работа без SIP-сервера
  • Поддержка анонимных вызовов
  • Поддержка адаптивного буфер джиттера
  • Гибкий план нумерации
  • Резервирование канала связи по 3G/4G
  • Профили настроек для портов
  • Измерение физических параметров абонентской линии
  • Загрузка пользовательских настроек акустических сигналов абонентских линий
  • Применение настроек без перезагрузки
  • Поддержка IMS (3GPP TS 24.623) для управления услугами Call Hold, Call Waiting, 3-Way Conference, Hotline
  • Поддержка работы за NAT (STUN и Public IP)
Качество обслуживания (QoS)
  • Назначение DSCP и 802.1р для пакетов SIP и RTP
  • Резервирование полосы пропускания
  • Распределение пакетов по очередям на основании приоритета 802.1р или Diffserv
Передача факса
  • T.38 UDP Real-Time Fax
  • G.711 (a-law, µ-law) pass-through
    Сетевые функции
    • Работа в режиме маршрутизатора (router) и моста (bridge)
    • Различные протоколы для подключения к сети провайдера (Static, DHCP, PPPoE, PPTP, L2TP)
    • Статическая и динамическая маршрутизация
    • Поддержка IGMP
    • DHCP и DNS-серверы на стороне LAN
    • Выставление скорости и режима на LAN портах
    • Диагностика медного кабеля
    • «Проброс» портов (Port forwarding)
    • Сетевой экран (firewall)
    • Фильтрация по МАС-address
    • Фильтрация по URL
    • Мультисервисный режим: раздельная настройка сетевых параметров для каждого типа услуг (Internet, VoIP, IPTV, STB, Management и другие)
    • Поддержка VLAN (реализована модель VLAN per service – VLAN для каждой услуги)
    • Режим «3G-роутер» (работа через 3G/4G USB-модем)
    • Поддержка передачи сверхдлинных кадров (Jumbo frames)
    • Сервер печати
    • UPnP (Universal Plug and Play)
    • Поддержка протокола IPv6
    Поддерживаемые спецификации
    • RFC 3261 SIP 2.0
    • RFC 3262 SIP PRACK
    • RFC 4566 Session Description Protocol (SDP)
    • RFC 3263 Locating SIP servers for DNS lookup SRV and A records
    • RFC 3264 SDP Offer/Answer Model
    • RFC 3311 SIP Update
    • RFC 3515 SIP REFER
    • RFC 3891 SIP Replaces Header
    • RFC 3892 SIP Referred-By Mechanism
    • RFC 4028 SIP Session Timer
    • RFC 2976 SIP INFO Method
    • RFC 2833 RTP Payload for DTMF Digits, Flash event
    • RFC 3108 Attributes ecan and silenceSupp in SDP
    • RFC 4579 SIP. Call Control - Conferencing for User Agents
    • RFC 3361 DHCP Option 120
    • RFC 3550 RTP A Transport Protocol for Real-Time Applications
    • RFC 3611 RTP Control Protocol Extended reports (RTCP XR)
    Управление
    • WEB (мультиязычность2)
    • Telnet
    • SSH
    • TR-069 (рекомендуется работа с Eltex.ACS-сервер)
    • DHCP-based autoprovisioning (поддержка DHCP-опций 43, 66, 67)
    Диагностика
    • Мониторинг состояния устройства через WEB-интерфейс
    • Вывод отладочной информации в Syslog, Telnet, SSH
    Порт USB
    • Подключение USB-накопителя с файловыми системами FAT/FAT32/EXT2/EXT3/NTFS – обмен файлами в сети по протоколу FTP
    • Подключение USB 3G/4G модема – резервирование связи по каналу 3G/4G, работа в режиме «3G-роутер»
    • Подключение принтера – настройка сервера печати
    Беспроводная сеть
    • Поддержка Wi-Fi IEEE 802.11b/g/n (до 300 Мбит/с)
    • Схема MIMO: 2x2
    • Расширенные настройки Wi-Fi для улучшения качества передачи данных
    • Регулировка мощности Wi-Fi передатчика
    • Безопасность соединения: WEP; WPA/WPA2
    • Guest zone (предоставление гостевого доступа в Интернет с ограничением доступа к локальным ресурсам)
    • Авторизация клиентов на сервере RADIUS
    • Частотный диапазон 2400 ~ 2483,5 МГц
    • Модуляция PSK/CCK,  DBPSK, DQPSK, OFDM
    • Схемы модуляции
      • IEEE 802.11b: DQPSK, DBPSK, CCK
      • IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM, OFDM
      • IEEE 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM
    • Скорость передачи данных, Мбит/с
      • 802.11b: 1, 2, 5.5 и 11 Мбит/с3
      • 802.11g: 6, 9, 12 , 18, 24, 36, 48 и 54 Мбит/с
      • 802.11n: от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
    • Максимальная выходная мощность передатчика4
      • 802.11b (11 Mbps): 17дБм
      • 802.11g (54 Mbps): 15дБм
      • 802.11n (MCS7): 15 дБм
    • Чувствительность приемника
      • 802.11b (11 Mbps): -86 дБм
      • 802.11g (54 Mbps): -73 дБм
      • 802.11n (HT20-MCS7): -68 дБм
      • 802.11n (HT40-MCS7): -65 дБм
    Основные технические характеристики
    • Процессор - 650  МГц
    • SDRAM 256 МБ
    • Flash 32 МБ
    • OС Linux
    Физические характеристики
    • Электропитание: 12 В DC, 2 A
    • Рабочий диапазон: +5 °С до +30 °С
    • Относительная влажность: до 80%
    • Габариты: 218х120х49 мм, настольное исполнение

      1Опционально
      2Не поддерживается в текущей версии ПО 1.11.0
      3Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE802.11n. реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могутвлиять факторы окружающей среды
      4Максимальное значение мощности передатчика будет изменяться в соответствии с правиламирадиочастотного регулирования в Вашей стране

        На данный товар не оставлено ни одного отзыва.

        Будьте первым!
        [SMG|TAU] SMG/RG/TAU. Проблема с обновлением ПО при использовании MAC OS
        Данная проблема может наблюдаться при обновлении шлюзов программное обеспечение которых представляет собой архив (старые прошивки SMG, RG, TAU) в случаях когда ПО скачено на ПК с ОС MAC OS (браузер Safari).

        Симтомы

        При обновлении программнго обеспечения кстройство выводит ошибку.

        Например, SMG при попыкте обновления выдает в WEB: “Не найден hash-file!”

        Причина

        MAC OS X 10.10.x Safari при загрузке файла в директорию ЗАГРУЗКИ автоматически распаковывает архивы. Браузер распаковывает архив *.tar.gz и сохраняет как *.tar. В результате такого скачивания при попытке обновления данного ПО возникают проблемы. Т.е. проблема в том, что видоизменяется формат файла прошивки.

        В случае если изменить каталог загрузки на РАБОЧИЙ СТОЛ автоматической распаковки не происходит.

        Устранение

        При MAC OS X 10.10.x Safari загружать ПО не в стандартную директорию загрузки, а, например на РАБОЧИЙ СТОЛ.

        Источник:
        docs.eltex-co.ru

        [TAU|RG] TAU1M/TAU2M/TAU4M/RG24/RG44/RG54. Обновление ПО через консоль
        Иногда возникает необходимость обновления прошивки через консоль. Причина тому может быть разная: автоматизация обновления или аварийные работы.

        Обновление производится в 2 этапа:

        1. Загрузка файла ПО:
          tftp -l /tmp/firmware.gz -gr tau2m-1.14.1.527.tar.gz 192.168.0.5
        2. Обновление ПО
          upgrade firmware.gz

        Далее ждете обновления приблизительно минуту, появится вывод:
        UPGRADE SUCCESSFULL
        и делаете
        reboot

        Источник:
        docs.eltex-co.ru

        [TAU|RG] RG14/RG24/TAU4/TAU8/TAU1M/TAU2M. Как создать многоканальный номер на шлюзе?
        Многоканальный номер - это номер, позволяющий принимать несколько звонков одновременно.

        Рассмотрим порядок создания многоканального номера.

        TAU4, TAU8, RG14

        1. В разделе PBX -> SIP -> Профили SIP  откройте настройки первого профиля. Данный профиль будет использоваться для абонентских портов устройства. В настройках профиля задайте следующие настройки:
          • название профиля;
          • режим использования прокси-сервера и его адрес;
          • проверьте, что флаг Регистрация не установлен;
          • при необходимости задайте SIP домен;
          • нажмите на строчку Настройка плана нумерации и в появившемся окне пропишите необходимые префиксы. Для организации вызовов по внутренней нумерации добавьте префикс с @{local}, который отправлять вызов на собственный адрес устройства (например, при использовании на портах внутренней нумерации 101-108 префикс будет прописываться как 10[1-8]@{local});
          • для сохранения изменений нажмите кнопку Сохранить.
        2. В разделе PBX -> SIP -> Профили SIP  откройте настройки второго профиля. Данный профиль будет использоваться для группы вызова. В настройках профиля задайте следующие настройки:
          • название профиля;
          • режим использования прокси-сервера и его адрес;
          • установите флаг Регистрация и пропишите адрес сервера регистрации;
          • при необходимости задайте SIP домен и установите флаг Применять SIP Domain для регистрации;
          • для сохранения изменений нажмите кнопку Сохранить.
        3. В меню PBX -> Группы серийного искания (каждый новый вызов занимает первый свободный порт) или PBX -> Группы вызова (поддерживается три вида искания свободного абонента: групповой , задержанный групповой  и поисковый) добавьте новую группу:
          • установите флаг Включить группу;
          • задайте имя группы (произвольное);
          • в параметре Профиль SIP выставите профиль SIP с включенной регистрацией (созданный в пункте 2);
          • в поле Номер телефона необходимо указать внешний номер, который должен регистрироваться на вышестоящем сервере;
          • в полях Имя пользователя и Пароль пропишите логин и пароль для регистрации, которые выданы для внешнего номера;
          • при использовании группы вызова задайте тип группы вызова:
            • Group – сигнал вызова подается на все порты в группе одновременно;
            • Serial – количество портов, на которые подается вызывной сигнал, увеличивается на один по истечении таймаута вызова следующего порта;
            • Cyclic – сигнал вызова циклически через интервал, равный таймауту вызова следующего порта, подается по очереди на каждый порт в группе;
          • в параметре Размер очереди вызовов указывается максимальное число вызовов, которые может принять группа. Вызов ставится в очередь в случае отсутствия свободных портов;
          • в поле Таймаут ответа на вызов, сек указывается интервал времени, по истечении которого вызов будет отклонен при неполучении ответа;
          • для сохранения изменений нажмите кнопку Сохранить.
        4. Произвести настройку абонентских портов в разделе PBX –> FXS:
          • установите флаг Включен напротив используемых портов;
          • пропишите внутреннюю нумерация на комплектах;
          • назначьте SIP-профиль без регистрации (созданный в п.1);
          • задайте имя пользователя и пароль для регистрации, которые выданы для внешнего номера. Эти параметры должны совпадать с настройкой в п.3;
          • в параметре Альтернативный номер пропишите внешний номер (он должен совпадать с прописанным в п.3 в параметре Номер телефона);
          • для сохранения изменений нажмите кнопку Сохранить.

        Чтобы все внесенные изменения вступили в силу необходимо нажать кнопку "Применить" в левой части экрана.

        TAU1M, TAU2M, RG24

        1. В разделе IP-телефония -> Профили  откройте настройки первого профиля. Данный профиль будет использоваться для абонентских портов устройства. Регистрация в параметрах профиля должна быть выключена. В настройках профиля задайте следующие настройки:
          • название профиля;
          • режим использования прокси-сервера и его адрес;
          • проверьте, что флаг Регистрация не установлен;
          • при необходимости задайте SIP домен;
          • в подразделе Настройка плана нумерации пропишите необходимые префиксы. Для организации вызовов по внутренней нумерации добавьте префикс с @{local}, который отправлять вызов на собственный адрес устройства (например, при использовании на портах внутренней нумерации 101-108 префикс будет прописываться как 10[1-8]@{local});
          • для подтверждения изменений нажмите кнопку Применить.
        2. В разделе IP-телефония -> Профили откройте настройки второго профиля. Данный профиль будет использоваться для группы вызова. В настройках профиля задайте следующие настройки:
          • название профиля;
          • режим использования прокси-сервера и его адрес;
          • установите флаг Регистрация и пропишите адрес сервера регистрации;
          • при необходимости задайте SIP домен и установите флаг Применять SIP Domain для регистрации;
          • для подтверждения изменений нажмите кнопку Применить.
        3. В меню IP-телефония -> Группы вызова добавьте новую группу:
          • установите флаг Включить;
          • задайте имя группы (произвольное);
          • в параметре Профиль выставите профиль SIP с включенной регистрацией (созданный в пункте 2);
          • в поле Номер телефона необходимо указать внешний номер, который должен регистрироваться на вышестоящем сервере;
          • в полях Имя пользователя для аутентификации и Пароль для аутентификации пропишите логин и пароль для регистрации, которые выданы для внешнего номера;
          • задайте тип группы вызова:
            • Group – сигнал вызова подается на все порты в группе одновременно;
            • Serial – количество портов, на которые подается вызывной сигнал, увеличивается на один по истечении таймаута вызова следующего порта;
            • Cyclic – сигнал вызова циклически через интервал, равный таймауту вызова следующего порта, подается по очереди на каждый порт в группе;
          • в параметре Размер очереди вызовов указывается максимальное число вызовов, которые может принять группа. Вызов ставится в очередь в случае отсутствия свободных портов;
          • для подтверждения изменений нажмите кнопку Применить.
        4. Произвести настройку абонентских портов в разделе IP-телефония –> Настройка линий:
          • установите флаг Включить;
          • пропишите внутреннюю нумерация на комплектах в параметре Номер телефона;
          • назначьте SIP-профиль без регистрации (созданный в п.1);
          • в подразделе Аутентификация задайте имя пользователя и пароль для регистрации, которые выданы для внешнего номера. Эти параметры должны совпадать с настройкой в п.3;
          • установите флаг Использовать альтернативный номер и пропишите внешний номер (номер должен совпадать с прописанным в п.3 в параметре Номер телефона);
          • для подтверждения изменений нажмите кнопку Применить.



        Источник:
        docs.eltex-co.ru

        [TAU1M/TAU2M/RG14/RG24/RG44/TAU8/TAU-XX] Просмотр статуса ethernet портов
        Набор команд для просмотра статуса ethernet портов:
        swstatus

        Пример вывода команды:

        root@RG-1400:~# swstatus
        |      |        Link|       Speed|      Duplex|                         TX|                         RX|
        |   WAN|          Up|   1000 Mbps| Full-duplex|            196467128 bytes|           1300686622 bytes|
        | LAN 0|          Up|   1000 Mbps| Full-duplex|            944146584 bytes|            147649144 bytes|
        | LAN 1|        Down| unavailable| unavailable|                    0 bytes|                    0 bytes|
        | LAN 2|        Down| unavailable| unavailable|                    0 bytes|                    0 bytes|
        | LAN 3|        Down| unavailable| unavailable|                    0 bytes|                    0 bytes|
        | Wi-Fi|           -|           -|           -|                    0 bytes|                    0 bytes|

        1) В первом столбце указан порт;

        2) Второй столбец (Link) показывает состояние:

        • Up - порт активен
        • Down - неактивен или не подключен

        3) В третем столбце указана скорость на которой работает линк, возможные значения:

        • unavailable;
        • 10 Mbps;
        • 100 Mbps;
        • 1000 Mbps.

        4) Режим передачи/приёма (Duplex)

        • Half-duplex (Полудуплекс) - попеременная передача и прием
        • Full-duplex (Полный дуплекс) - одновременная передача и прием.

        5) TX - количество переданный байт

        6) RX - количество принятых байт

        Просмотр статуса портов WAN и LAN на TAU-1/2, RG24xx и RG44xx, RG54xx:

        cat /proc/rtl865x/port_status

        Пример вывода команды:

        root@RG-4402GF-W:~$ cat /proc/rtl865x/port_status
        Dump Port Status:
        Port0  Link Down
        Port1  Link Down
        Port2  Link Down
        Port3  Link Down
        Port4  Link Down
        Port5  Link Up
          RXBytes 15343280 TXBytes 2580820 Duplex Full Speed 1000
        CPUPort  Link Up
          RXBytes 0 TXBytes 11017555 Duplex Full Speed 1000

        Соответствие портов свитча и портов на устройстве

          TAU1 TAU2 RG44 RG54
        Port0 1 LAN -* 1 LAN WAN
        Port1 2 LAN 1 LAN 2 LAN 1 LAN
        Port2 -* -* 3 LAN 2 LAN
        Port3 -* -* 4 LAN 3 LAN
        Port4 WAN WAN -* 4 LAN
        Port5 -* -* WAN -*
        CPUPort Порт соединяющий свитч и CPU

        -* это Порт не используется ("висит в воздухе")

        Просмотр статуса портов на многопортовых шлюзах TAU-16/24/32/36/72:

        shell

        switch_status

        Пример вывода команды:

        [admin@tau36ip:/root]switch_status
        Port 0:
                Link: on
                Duplex: full
                Speed: 1000Mbps
        Port 1:
                Link: off
                Duplex: half
                Speed: 0Mbps
        Port 2:
                Link: off
                Duplex: half
                Speed: 0Mbps
        SFP 0:
                Link: off
                Duplex: half
                Speed: 0Mbps
        SFP 1:
                Link: off
                Duplex: half
                Speed: 0Mbps
        CPU:
                Link: on
                Duplex: full
                Speed: 1000Mbps



        Источник:
        docs.eltex-co.ru

        [TAU|RG] RG14/TAU4/TAU8 Как включить использование SNMP?
        Алгоритм включения SNMP на RG14/TAU4/TAU8

        Чтобы включить SNMP пройдите в раздел Сеть -> Сетевые настройки и выберите использование SNMP в разделе Настройки доступа.

        Пока на устройстве поддержан лишь один запрос на получение статистики с интерфейсов (список сетевых интерфейсов, IP-адреса и MAC-адреса, назначенные сетевым интерфейсам, число принятых и переданных пакетов, число принятых и переданных байт, число ошибок, потерь) и CPU.

        OID этого запроса: 1.3.6.1.2.1.2

        Пример использования OID:

        snmpwalk -v2c -c public 192.168.0.90 1.3.6.1.2.1.2

        Источник:
        docs.eltex-co.ru

        [TAU|RG] RG14/TAU4/TAU8 Каким образом подключить принтер к RG или TAU?
        Порядок настройки принтера с помощью функции принт-сервера (Print server) на шлюзах RG14xx и TAU 4 и TAU 8 следующий:

        Порядок настройки принтера с помощью функции принт-сервера (Print server) на шлюзах RG14xx и TAU 4 и TAU 8 следующий:

        • включить сервер в меню Cервер Печати;
        • подключить через USB-порт принтер и убедиться, что в web-интерфейсе появился подключенный принтер;
        • в появившейся напротив имени устройства закладке «Настроить принтер» указать путь к так называемому PPD (PostScript Printer Description) файлу – файлу, содержащему описание и функциональные возможности принтера. Для каждого принтера можно найти PPD файл на web-сайте производителя;
        • в меню Сервер печати нажать ссылку Страница расширенных настроек сервера печати, выбрать установленный принтер и произвести пробную печать.

        Далее необходимо будет произвести настройки на ПК. В ОС Windows пройти в меню Пуск -> Принтеры и факсы -> Установка нового принтера -> Сетевой принтер или принтер, подключенный к другому компьютеру -> Подключиться к принтеру в Интернете, домашней сети или интрасети. В строке имя прописать путь (можно взять из адресной строки браузера):

        http://<ipaddr>:631/printers/<model>

        где ipaddr - IP-адрес шлюза TAU8 или RG14;

        model - название принтера, которое отображается на странице сервера печати.

        Источник:
        docs.eltex-co.ru

        [TAU|RG] RG14/TAU8 Индикаторы состояния портов FXS мигают зеленым светом
        Что обозначает периодическое мигание индикаторов зеленым светом?

        Периодическое мигание индикаторов зеленым светом (даже если порты в исходном состоянии и вызовы на них не поступают) означает отсутствие регистрации соответствующего порта на сервере регистрации.

        Источник:
        docs.eltex-co.ru

        [RG] RG14xx-GF. Работа медного SFP
        В качестве модуля на устройстве можно использовать как оптические SFP, так и медные. Однако есть отличия в работе по поддерживаемым скоростным режимам:
        • на оптических субмодулях возможно поднять только 100/1000мбит/c
        • на медных модулях возможно поднять только 1000мбит/c

        Такие ограничения вызваны неподдержкой работы иных режимов в самом чипе Realtek

        Источник:
        docs.eltex-co.ru

        [TAU|RG|SMG] Одностороння слышимость и настройка шлюзов для работы с NAT
        Причины проблемы Проблема NAT для VoIP заключается в том, что при прохождении пакета через NAT IP-адрес изменяется только в заголовке, не меняя адрес в теле SIP-сообщения. Поэтому узел будет посылать пакеты на частный адрес/порт, а не реальный.

        Следствием данной проблемы является односторонняя слышимость или отсутствие входящей связи.



        Способы решения проблемы

        При регистрации устройство находящееся за NAT посылает сообщение Register на сервер. При этом в поле Contact этого сообщения указывается адрес для приема встречных запросов. В этом поле, если шлюз работает за NAT, должен указываться публичный IP-адрес роутера, адрес его WAN порта, осуществляющего режим NAT. Если в данном поле будет указан собственный, приватный адрес шлюза, то встречные запросы от сервера не дойдут до адресата, сервер не будет знать местоположение шлюза, поскольку все запросы он должен направлять на адрес роутера.

        То же самое касается и голосового трафика. В сообщениях INVITE в протоколе SDP указывается адрес и порт, на который слать встречные RTP пакеты, в поле Connection Information. Тут так же должен быть указан не собственный адрес шлюза из приватной подсети, а глобальный адрес роутера для того, чтобы голосовые пакеты так же направлялись к адресату.

        Если устройство находится в приватной сети, то есть работает за NAT, то для корректного приема голосового трафика и корректного транзита ответных запросов от встречной стороны в наших устройствах используется настройки PublicIP или STUN сервера.

        При использовании настройки Public IP прописанный адрес будет подставляться в поле Contact при регистрации и в SDP при инициализации вызова. Данная настройка преимущественно используется в случаях, когда на роутере назначен статический IP-адрес.

        STUN сервер, используется, когда на роутере настроено получение IP адреса по DHCP и поэтому заранее не известно какой адрес будет на WAN порту роутера. Принцип работы STUN следующий: устройство отправляет на внешний STUN-сервер зондирующие сообщения, при этом в теле отправленного запроса указаны адрес и порт устройства в локальной сети. Эти же адреса и порты фигурируют в заголовке IP-пакета, содержащего запрос, но после прохождения NAT адрес источника изменится на внешний адрес роутера, а номер порта в зависимости от реализации NAT может измениться или остаться неизменным. STUN-сервер отвечает клиенту сообщением, в теле которого также указаны адрес и порт, с которого был получен запрос (т.е. публичный адрес и порт роутера). Далее абонентский шлюз будет подставлять в поле Contact и вложение SDP адрес и порт, полученные в сообщении от STUN сервера.

        При использовании протокола STUN необходимо учитывать, что STUN не работает с симметричным типом NAT и требуется поддержка сессии STUN в активном состоянии.



        Настройка абонентских и транковых шлюзов для работы с NAT



        TAU4, TAU8, RG14

        На данных абонентских шлюзах настройка производится в разделе PBX -> SIP -> Общие настройки.

        В случае если на роутере назначен статический IP-адрес, то необходимо указать его в параметре Публичный IP-адрес (Public IP). При этом на роутере (NAT) необходимо сделать проброс соответствующих SIP и RTP портов, используемых абонентским шлюзом.

        В случае если роутер получает адрес по DHCP на абонентском шлюзе необходимо:

        • установить флаг «Использовать STUN» (STUN enable) для определения внешнего адреса шлюза (публичного адреса) за которым стоит устройство;
        • указать IP-адрес или доменное имя сервера STUN и через двоеточие порт (в случае если сервер использует не стандартный 3478 порт) в параметре Адрес STUN-сервера (:порт) (STUN server address (:port));
        • указать период отправки запросов на сервер STUN в параметре Интервал опроса STUN-сервера (сек) (STUN request sending interval (sec)). Чем меньше интервал опроса, тем выше скорость реакции на изменение публичного адреса.



        TAU-1M, TAU-2M, RG24, RG44

        На данных абонентских шлюзах настройка Public IP производится на вкладке IP телефония -> Профили в параметрах SIP-профиля.

        Настройка работы со STUN-сервером осуществляется на вкладке IP телефония -> Профили в параметрах SIP-профиля в разделе Общие настройки профилей SIP. Для включения работы со STUN-сервером необходимо установить флаг «Использовать STUN». После его установки появятся настройки адреса STUN сервера и интервал его опроса.



        SMG-2, SMG4, SMG-1016M, SMG-2016

        На транковых шлюзах SMG поддерживается только работа со STUN. Настройка осуществляется в разделе Маршрутизация -> Интерфейсы SIP в каждом SIP-интерфейсе индивидуально на вкладке Настройка протокола SIP в разделе Параметры STUN-сервера.

        Помимо этого, для SIP-абонентов регистрирующихся на SMG в параметрах SIP-профиля предусмотрена функция NAT (comedia mode). Данная настройка используется, когда SMG находится в публичной сети, а его абоненты в серой (приватной, локальной). Данная функция позволяет проверять данные источника во входящем RTP потоке и транслировать исходящий поток на IP-адрес и UDP-порт, с которого принимается медиа поток.

        Источник:
        docs.eltex-co.ru

        [TAU|RG] Отбиваются входящие вызовы сообщением 404 (Not Found)
        Ошибка 404 говорит о том, что вызываемый абонент не найден или нет такого sip абонента.

        Сообщение 404 Not Found означает, что шлюз не обнаружил вызываемого пользователя в домене, указанном в поле Request-URI. При этом известно что абонент с набираемым номером присутствует в списке абонентов устройства. Наиболее распространены и часто встречаются две причины возникновения такой проблемы:

        • Номер абонента и IP адрес в поле Request-URI сообщения INVITE указаны верно, но неверно указан UDP порт для приема сигнализации по протоколу SIP для данного абонента. Решить проблему может корректировка конфигурации клиента, отправляющего запрос INVITE, в которой требуется изменить номер порта UDP для отправки сообщений SIP при вызове этого абонента или скорректировать номер UDP порта абонента на шлюзе в индивидуальных настройках абонентского порта.
        • Номер абонента в поле Request-URI сообщения INVITE указан верно, но указанный SIP-домен отличается от того, в котором в действительности находится абонент. Эта проблема возникает при работе за NAT. В этом случае реальный адрес абонента и его адрес сформированный при регистрации на сервере регистрации будут отличаться. Для решения такой проблемы, на шлюзе требуется указать в конфигурации публичный IP адрес (IP адрес натирующего устройства в случае если IP адрес задан статически) или задать IP адрес STUN сервера расположенного за натирующим устройством (в случае если IP адрес натирующего устройства динамичен).

        Источник:
        docs.eltex-co.ru

        [RG] Не могу попасть на устройство через WEB-интерфейс (утерян IP-адрес)
        В заводской конфигурации на WAN порту устройства выставлен режим получения адреса по DHCP, на LAN порту установлен адрес 192.168.1.1, маска подсети 255.255.255.0

        Если устройство было сконфигурировано ранее и Вы не знаете назначенных адресов, то попробуйте сбросить его на заводские настройки. Для этого нажмите кнопку F на лицевой панели устройства и удерживайте ее до момента начала мигания светодиода Power зеленым светом. Светодиод будет мигать до перезагрузки. Перезагрузка произойдет в автоматическом режиме. После перезагрузки попробуйте подключиться к устройству по заводским адресам.

        Источник:
        docs.eltex-co.ru

        [TAU|RG] TAU1M/TAU2M/RG14/RG24/RG44/TAU8/TAU16/TAU24/TAU32m/TAU36/TAU72. Пример настройки плана нумерации
        Задача: Обеспечить маршрутизации по разным направлениям, выполнять модификации набранного номера и организовать обработку кодов ДВО. Решение: 1) Возможность сделать маршрутизацию на разные SIP серверы в зависимости от набора осуществляется подстановкой IP адреса после символа “@”, если адрес не указан, то вызов пойдет в направлении SIP сервера, заданного в настройках SIP профиля. Например, в одном плане нумерации можно прописать:

        Задача:

        Обеспечить маршрутизации по разным направлениям, выполнять модификации набранного номера и организовать обработку кодов ДВО.

        Решение:

        1) Возможность сделать маршрутизацию на разные SIP серверы в зависимости от набора осуществляется подстановкой IP адреса после символа “@”, если адрес не указан, то вызов пойдет в направлении SIP сервера, заданного в настройках SIP профиля. Например, в одном плане нумерации можно прописать:

        1xx@92.145.12.9|2xx@72.85.12.101|3xx@192.168.18.15

        Данный диалплан говорит, что все трехзначные наборы на 1 отправлять на 92.145.12.9, на 2 отправлять на 72.85.12.101, а трехзначные наборы на 3 отправлять на локальный адрес 192.168.18.15.

        Если в настройках SIP профиля указан адрес SIP сервера 192.168.18.15, то данный план нумерации можно записать вот так:

        1xx@92.145.12.9|2xx@72.85.12.101|3xx



        2) Для реализации модификации номера, нужно использовать конструкцию модификатор, например:

        • выход на МН связь осуществляется по набору 00, ваш префикс будет:

        00xxxxxxxxxxx

        для звонка в Великобританию, набрав 0044512900234, на SIP сервер уйдет 0044512900234

        • для выхода на МГ или сотовую связь нужно набрать 8, но к провайдеру вы должны передавать номер без 8, тогда ваш префикс будет:

        <8:>xxxxxxxxxx

        набрав 83832728331, на SIP сервер уйдет 3832728331

        • 64xxxx - ваша городская нумерация, к ней вам нужно добавить код города - 3832, тогда конструкция будет такая:

        <:3832>64xxxx

        набрав 641249, на SIP сервер уйдет 3832641249



        3) Для использования символов * и #, вам нужно добавить соответствующие префиксы, например:

        *xx#|#xx#|*#xx#|*xx*x+#

        Обобщим, сделав один общий план нумерации:

        00xxxxxxxxxxx|<8:>xxxxxxxxxx|<:3832>64xxxx|3xx@192.168.18.15|*xx#|#xx#|*#xx#|*xx*x+#

        МН, МГ, городская связь и префиксы ДВО (например 13#, #13#, *#13#, *13523524#) будут уходить на SIP сервер, указанный в настройках данного SIP профиля, а трехзначные наборы на 3 - на локальный адрес 192.168.18.15.

        Источник:
        docs.eltex-co.ru

        [TAU|RG] TAU1M/TAU2M/RG14/RG24/RG44/TAU8/TAU-XX. Просмотр статуса ethernet портов
        Просмотр статуса портов WAN и LAN на TAU-8 и RG14xx: swstatus Пример вывода команды:

        Просмотр статуса портов WAN и LAN на TAU-8 и RG14xx:

        swstatus

        Пример вывода команды:



        root@RG-1400:~# swstatus

        |            |          Link|          Speed|       Duplex|                                   TX|                                    RX|

        |   WAN|            Up|   1000 Mbps| Full-duplex|            196467128 bytes|           1300686622 bytes|

        | LAN 0|            Up|   1000 Mbps| Full-duplex|            944146584 bytes|             147649144 bytes|

        | LAN 1|        Down| unavailable| unavailable|                            0 bytes|                             0 bytes|

        | LAN 2|        Down| unavailable| unavailable|                            0 bytes|                             0 bytes|

        | LAN 3|        Down| unavailable| unavailable|                            0 bytes|                             0 bytes|

        | Wi-Fi|                 -|                  -|                  -|                            0 bytes|                             0 bytes|

        1) В первом столбце указан порт;

        2) Второй столбец (Link) показывает состояние:

        • Up - порт активен
        • Down - неактивен или не подключен

        3) В третем столбце указана скорость на которой работает линк, возможные значения:

        • unavailable;
        • 10 Mbps;
        • 100 Mbps;
        • 1000 Mbps.

        4) Режим передачи/приёма (Duplex)

        • Half-duplex (Полудуплекс) - попеременная передача и прием
        • Full-duplex (Полный дуплекс) - одновременная передача и прием.

        5) TX - количество переданный байт

        6) RX - количество принятых байт

        Просмотр статуса портов WAN и LAN на TAU-1/2, RG24xx и RG44xx, RG54xx:

        cat /proc/rtl865x/port_status

        Пример вывода команды:

        root@RG-4402GF-W:~$ cat /proc/rtl865x/port_status

        Dump Port Status:

        Port0  Link Down

        Port1  Link Down

        Port2  Link Down

        Port3  Link Down

        Port4  Link Down

        Port5  Link Up

          RXBytes 15343280 TXBytes 2580820 Duplex Full Speed 1000

        CPUPort  Link Up

          RXBytes 0 TXBytes 11017555 Duplex Full Speed 1000

        Соответствие портов свитча и портов на устройстве

          TAU1 TAU2 RG44 RG54
        Port0 1 LAN -* 1 LAN WAN
        Port1 2 LAN 1 LAN 2 LAN 1 LAN
        Port2 -* -* 3 LAN 2 LAN
        Port3 -* -* 4 LAN 3 LAN
        Port4 WAN WAN -* 4 LAN
        Port5 -* -* WAN -*
        CPUPort Порт соединяющий свитч и CPU

        -* это Порт не используется ("висит в воздухе")

        Просмотр статуса портов на многопортовых шлюзах TAU-16/24/32/36/72:

        shell

        switch_status

        Пример вывода команды:

         [admin@tau36ip:/root]switch_status

        Port 0:

                Link: on

                Duplex: full

                Speed: 1000Mbps

        Port 1:

                Link: off

                Duplex: half

                Speed: 0Mbps

        Port 2:

                Link: off

                Duplex: half

                Speed: 0Mbps

        SFP 0:

                Link: off

                Duplex: half

                Speed: 0Mbps

        SFP 1:

                Link: off

                Duplex: half

                Speed: 0Mbps

        CPU:

                Link: on

                Duplex: full

                Speed: 1000Mbps

        Источник:
        docs.eltex-co.ru

        [TAU|RG] TAU4/TAU8/RG14/RG24/RG44. Выдача номера вызывающего (Caller ID)
        Выдача номера вызывающего (Caller ID generation) может осуществляться двумя способами: DTMF и FSK. Для работы Caller ID необходимо, чтобы телефонный аппарат абонента поддерживал установленный метод. Настройка режима Caller ID на малопортовых абонентских шлюзах находится в разделе:

        Выдача номера вызывающего (Caller ID generation) может осуществляться двумя способами: DTMF и FSK. Для работы Caller ID необходимо, чтобы телефонный аппарат абонента поддерживал установленный метод.

        Настройка режима Caller ID на малопортовых абонентских шлюзах находится в разделе:

        • для RG14, TAU4 и TAU8: PBX -> FXS -> настройки порта –> Параметры линии -> Выдача номера вызывающего
        • для RG24 и RG44: IP-телефония -> Настройка линий -> Настройка физических параметров -> Выдача номера вызывающего

        В устройствах доступны следующие опции:

        • Off – определение номера вызывающего абонента выключено;
        • DTMF – определение номера вызывающего абонента методом DTMF. Выдача номера осуществляется после каждой посылки вызова на линии двухчастотными DTMF-сигналами;
        • FSK BELL 202, FSK V.23 – определение номера и имени вызывающего абонента методом FSK (по стандарту BELL 202 или ITU-T V.23 соответственно). Выдача номера осуществляется между первым и вторым звонком на линии потоком данных с частотной модуляцией. При использовании данного режима данные могут быть переданы двумя форматами:
          • SDMF - передается дата, время и номер вызывающего абонента;
          • MDMF - передается дата, время, номер и имя вызывающего абонента (поддерживается только на последних версиях ПО).

        Источник:
        docs.eltex-co.ru

        [TAU|RG] Можно ли изменять параметры сигнала «посылка вызова» на телефонный аппарат?
        На оборудовании ТАУ-4/8 и RG-14xx реализован функционал? который позволяет изменять длительность посылки вызова и паузу между ними при поступлении вызова от абонента с заранее известным номером.

        На оборудовании ТАУ-4/8 и RG-14xx реализован функционал? который позволяет изменять длительность посылки вызова и паузу между ними при поступлении вызова от абонента с заранее известным номером.

        Для настройки данного сервиса в разделе РВХ -> Сигнал вызова требуется указать Номер звонящего (CgPN) (при получении вызова от абонента с этим номером будет изменен сигнал посылки вызова), длительность посылки вызова и паузы между ними, а также установить флаг Включить, чтобы активировать правило.

        Всего возможно создать 20 таких записей.

        Значение длительности импульса/паузы задается в миллисекундах и должно быть кратно 100. Минимальная длительность импульса/паузы составляет 200мс, максимальная - 8000 мс.

        Источник:
        docs.eltex-co.ru

        [TAU|RG] Снятие tcp-дампа на USB накопитель Перейти к концу метаданных
        Вставьте USB накопитель в шлюз
        • Вставьте USB накопитель в шлюз
        • Подключитесь к консоли через telnet или ssh.
        • Запустите снятие дампа следующей командой:
          tcpdump -env -i eth0 -w /mnt/sda1/file.pcap
        • Cовершите вызов
        • Остановите снятие дампа комбинацией <Ctrl> + <C>
        • Перед тем, как извлекать USB накопитель, выполните команду:
          umount /mnt/sda1
        • Файл дампа вызова сохранится в корневой каталог накопителя под именем “file.pcap”

        Источник:
        docs.eltex-co.ru

        [TAU|RG] Восстановление ПО через uboot
        Порядок восстановления ПО включает в себя следующие действия:

        Порядок восстановления ПО включает в себя следующие действия:

        1. Необходимо распаковать архив файла программного обеспечения (актуальный можно скачать на сайте) и положить на tftp сервер файлы
        • tau4-8-uImage – файл ядра устройства TAU8
        • tau4-8-root.jffs2-16k – файловая система TAU8
        • rg-uImage – файл ядра устройства RG14XX
        • rg-root.jffs2-16k – файловая система RG14XX
        1. Снять крышку с устройства и подключиться переходником COM-порта к разьемам на плате. Контакт, помеченный треугольником на разъеме переходника, подключается на противоположный земле вывод разьема на плате. Земля обозначена буквой G
        2. Параметры для подключения ком порта:
        • скорость: 115200,
        • бит данных: 8,
        • паритет: нет,
        • стоповые биты: 1,
        • управление потоком: нет
        1. Перезагрузить устройство по питанию и зайти в U-Boot. Для этого в момент появления строк

        U-Boot 1.1.6 (Sep  2 2011 - 11:35:09) Mindspeed $Name: u-boot\_6\_00\_4 $
        DRAM:  256 MB
        Comcerto Flash Subsystem Initialization
        Flash:  0 kB
        NAND:  board\_nand\_init nand->IO\_ADDR\_R =30000000
        32 MiB
        *** Warning - bad CRC or NAND, using default environment
        In:    serial
        Out:   serial
        Err:   serial
        Reserve MSP memory
        Net:   comcerto\_gemac0, comcerto\_gemac1
        Switch: Realtek RTL8367RB
        Enter 'stop' for stop autoboot
        набрать команду stop. На экране появиться приглашение

        1. Из-под uboot необходимо ввести следующие команды:

        для TAU8:

        Comcerto-1000 > set serverip <tftp-server IP>   - ip адрес ПК  на котором запущен tftp сервер;
        Comcerto-1000 > set ipaddr <IP rg>          - ip-адрес rg на время загрузки файлов;
        Comcerto-1000 > set uimage tau4-8-uImage – имя файла ядра устройства; (set uimage rg-uImage для RG14xx)
        Comcerto-1000 > set fsfile tau4-8-root.jffs2-16k – имя файла с файловой системой;

        для RG14xx:

        Comcerto-1000 > set serverip <tftp-server IP>   - ip адрес ПК  на котором запущен tftp сервер;
        Comcerto-1000 > set ipaddr <IP rg>          - ip-адрес rg на время загрузки файлов;
        Comcerto-1000 > set uimage rg-uImage – имя файла ядра устройства;
        Comcerto-1000 > set fsfile rg-root.jffs2-16k – имя файла с файловой системой

        1. Подключить к WAN-порту устройства ПК с запущенным tftp-сервером. Запустить с консоли устройства пинг до ПК. В случае если ПК доступен, то в консоли выведется:

        ...
        host <IP> is alive

        Если пинг не происходит, то остановите его нажатием <Ctrl>+<C> и проверьте правильность сетевых настроек ПК и устройства. Посмотреть текущее сетевые настройки в убуте можно командой printenv

        1. Далее необходимо по очереди ввести команды на обновления ядра и файловой системы устройства:

        Comcerto-1000 > run updatekernel   - команда на загрузку ядра
        Comcerto-1000 > run updatenandfs   - команда на загрузку файловой системы

        1. После обновления файлов перезапустить шлюз по питанию

        Источник:
        docs.eltex-co.ru

        [TAU|RG|SMG] TAU16/TAU24/TAU32m/TAU36/TAU72/RG14/RG24/RG54/SMG2/SMG4/SMG1016/SMG1016M/SMG2016/TAU8/TAU1M/TAU2M. Почему присутствует эхо при разговоре? Перейти к концу метаданных
        Эхо приносит неприятности, при отражении сигнала достаточной амплитуды на время более 50 мс. Первостепенно, стоит отметить тот факт, что эхо в VoIP сетях возникает из-за больших задержек распространения звукового сигнала от источника к приемнику, где присутствует аналоговая линия передачи.

        Эхо приносит неприятности, при отражении сигнала достаточной амплитуды на время более 50 мс. Первостепенно, стоит отметить тот факт, что эхо в VoIP сетях возникает из-за больших задержек распространения звукового сигнала от источника к приемнику, где присутствует аналоговая линия передачи. Это происходит, когда часть исходного сигнала, переданная вызываемому абоненту, поступает обратно в линию вызывающему. Цифровые устройства не создают эхо, но при цифровой обработке сигнала создаются задержки – основной компонент эха.

        Для устранения или уменьшения эффекта эха можно попробовать уменьшить задержки (если это возможно) путем поиска альтернативных путей передачи, уменьшения количества узлов в схеме и пр.

        Однако, есть и программные методы борьбы с эхом. Основной из них – эхокомпенсатор (эхоподавление или Echocanceller). Он анализирует сигнал на входе, сравнивает его с выходным сигналом и при совпадении вычитает его на входе. Недостатком данного метода является внесение небольшой задержки передачи сигналов в систему. На всех наших устройствах работа эхокомпенсатора регулируется программно (то есть Вы можете его включить или отключить).

        Имейте ввиду, что если эхо при разговоре слышит Ваш собеседник, то проблема с работой эхокомпенсатора на нашей стороне и, наоборот, если эхо при разговоре слышим мы, то встречный эхокомпенсатор не справляется со своей работой. В этом случае надо проверить включен или нет эхокомпенсатор.

        Настройки эхоподовления в наших устройсвах находятся в настройках кодеков в sip профиле:

        • ТАУ-XX: «PBX» – «SIP/H323 Profiles» – «Profile X» – «Codecs» – «Features» – «Echo canceller»
        • ТАУ4-8/RG14xx: «PBX» – «SIP» – SIP профиль – «Список кодеков в предпочтительном порядке» – «Использовать эхоподавление»
        • RG24xx/44xx: «IP телефония» – «Профили» – выбрать нужный профиль – «Дополнительные параметры» – «Использовать эхоподавление»
        • SMG: «Маршрутизация» – «Интерфейсы SIP» – выбрать нужный Интерфейс SIP – «Настройка кодеков/RTP» – «Эхо

        Источник:
        docs.eltex-co.ru

        [TAU|RG] TAU16/TAU24/TAU32m/TAU36/TAU72/TAU8/TAU1M/TAU2M/RG14/RG24/RG44/RG54. Не работает донабор номера
        Передача DTMF на наших шлюзах доступна тремя методами: INBAND, rfc2833, SIP INFO. Метод передачи устанавливается в SIP-профиле.

        Передача DTMF на наших шлюзах доступна тремя методами: INBAND, rfc2833, SIP INFO. Метод передачи устанавливается в SIP-профиле.

        При некорректном донаборе номера или его полной неработе необходимо проверить, что на нашей и встречной стороне метод донабора совпадает.

        В случае использования метода RFC2833 на обоих сторонах и неработе донабора номера, необходимо проверить тип динамической нагрузки. Он должен быть согласован с взаимодействующей аппаратурой.

        При использовании метода inband на обоих сторонах и неработе донабора номера, необходимо проверить уровень принимаемого DTMF сигнала. При необходимости произвести корректировку коэффициента усиления в настройках абонентского комплекта.

        При использовании метода передачи DTMF сообщениями SIP INFO необходимо учитывать, что существует несколько способов передачи типа расширения MIME:

        • Application/ dtmf – DTMF передается в расширении application/dtmf (* и # передаются как числа10 и 11);
        • Application/ dtmf-relay – DTMF передается в расширении application/dtmf-relay (* и # передаются как символы * и #);
        • Audio/telephone-event – DTMF передается в расширении audio/telephone-event (* и # передаются как числа 10 и 11).

        Источник:
        docs.eltex-co.ru

        [TAU|RG] TAU4/TAU8/RG14 Запуск пользовательского скрипта
        Иногда в эксплуатации возникают задачи, выполнение которых невозможно в штатном режиме работы оборудования.

        Иногда в эксплуатации возникают задачи, выполнение которых невозможно в штатном режиме работы оборудования.

        Например, перезагрузка по расписанию, выгрузка конфигурации на сервер по расписанию или проверка обновлений и т.д.

        Однако, операционная система шлюзов TAU4/TAU8/RG14 позволяет запускать пользовательские bash/shell скрипты при старте системы.

        Ниже речь пойдет про пример скрипта, перезагружающий оборудование 1 раз в сутки.

        Каким образом его можно записать во flash и сделать автоматический запуск при старте системы

        1) Для этого подключитесь к консоли по telnet/ssh и выполните:

        mount -o remount,rw /
        vi /sbin/run_init
        Затем в конце между строчками:
        /sbin/config_device autoprovision
        <<<<<<<вот тут
        mount debugfs /sys/kernel/debug -t debugfs
        допишите запуск скрипта
        /etc/user/script.sh &
        сохраните изменения комбинацией {Esc}:wq{Enter}.

        2) Теперь непосредственно создание скрипта:

        cd /etc/
        mkdir user
        cd /etc/user/
        touch script.sh
        chmod 777 script.sh
        vi script.sh
        Далее в редакторе VI пропишите сам скрипт:
        #!bin/sh
        sleep 86400
        reboot
        {Esc}:wq{Enter}

        3) Сохраните конфигурацию и перезагрузите

        Save
        reboot
        После загрузки оборудования также начнет свою работу скрипт,
        согласно которому шлюз будет работать 86400 секунды (24 часа), а потом снова перезагрузится.

        Источник:
        docs.eltex-co.ru

        [TAU|RG] TAU-8/RG14. Настройка Jitter bufer
        В абонентских шлюзах TAU-8 (версия ниже 2.1) и RG-14xx (версия ниже 1.9.0) реализовн джиттер-буфер, работающий в адаптивном режиме (т.е. настройка не осуществляется). Параметры jitter-bufer'а следующие

        В абонентских шлюзах TAU-8 (версия ниже 2.1) и RG-14xx (версия ниже 1.9.0) реализовн джиттер-буфер, работающий в адаптивном режиме (т.е. настройка не осуществляется). Параметры jitter-bufer'а следующие:

        • Размер джиттер-буфера:
          • Delay MIN = 0
          • Delay Max = 200мс
        • Период адаптации (Adaptation Period) - 10c
        • Режим адаптации буфера (Deletion mode) - Soft
        • Порог немедленного удаления пакетов (Deletion Treshold ) - 500мс . При превышении этой границы пакеты удаляются

        В более новых версиях ПО данный параметр конфигурируется и настраивается в SIP профиле.

        Источник:
        docs.eltex-co.ru

        [TAU|RG] TAU/RG. Почему на абонентских шлюзах сбивается системное время после перезагрузки?
        Абонентские шлюзы TAU и RG не имеют в своем аппаратном составе резервного источника питания (батарейки), поэтому при перезагрузке устройства время сбрасывается.

        Абонентские шлюзы TAU и RG не имеют в своем аппаратном составе резервного источника питания (батарейки), поэтому при перезагрузке устройства время сбрасывается. Чтобы после перезагрузки шлюза не приходилось настраивать время вручную, в функционале устройства предусмотрена синхронизация времени с NTP-сервером. В настройках необходимо задать IP-адрес сервера NTP и временной сдвиг в зависимости от часового поясаЮ где находится устройство.

        Настройка параметров NTP-сервера осуществляется

        • на RG14, TAU-4 и TAU-8 в разделе Система -> Настройки -> Настройки времени;
        • на RG24 и RG44 в разделе Система -> Доступ -> Настройки времени;
        • на TAU-XX в разделе Сетевые настройки (Network settings) -> NTP.

        Источник:
        docs.eltex-co.ru

        [TAU|RG] TAU/RG Настройка перевода вызова
        Чтобы шлюз детектировал FLASH нужно настроить
        1. Чтобы шлюз детектировал FLASH нужно настроить:
        • Минимальное время обнаружения отбоя (Minimal on-hook time) – минимальное время обнаружения отбоя, в миллисекундах. Одновременно с этим, данный параметр является максимальным временем детектирования короткого отбоя (flash).
        • Минимальное время обнаружения flash (Min flash time) – минимальное время обнаружения короткого отбоя, в миллисекундах.

        Данные настройки производятся в настройках нужного порта FXS в соответствии с длительностью FLASH конкретного аналогового аппарата.

        Например, как правило, на аппаратах Panasonic длительность FLASH 200мс. В таком случае нужно Min flash time установить в 100мс, Max flash time (Minimal on-hook time) - от 300мс.

        Чтобы не детектировать спонтанный отбой рекомендуется установить Max flash time (Minimal on-hook time) 900мс.



        1. Далее, нужно настроить "Режим использования функции flash", описание есть в документации:

        Режим использования функции flash (Flash mode) – режим использования функции flash (короткий отбой):

        • Transmit flash – передача flash в канал (одним из методов в настройках профиля SIP в параметре Передача Flash);
        • Передача Flash (Flash transfer) – способ передачи Flash:
          • off – передача flash запрещена;
          • RFC2833 – передача flash осуществляется согласно рекомендации RFC2833 в качестве выделенной нагрузки в речевых пакетах RTP;
          • info – передача flash осуществляется методом протокола SIP. По протоколу SIP используются сообщения INFO, при этом вид передаваемого сигнала flash будет зависеть от типа расширения MIME;
        • Attended calltransfer – flash обрабатывается локально устройством (передача вызова осуществляется после установления соединения с третьим абонентом);
        • Unattended calltransfer – flash обрабатывается локально устройством (передача вызова осуществляется по окончанию набора номера третьего абонента, до установки соединения с третьим лицом);
        • Local calltransfer – передача вызова внутри устройства, без отправки сообщения REFER на SIP сервер. Для работы данного режима рекомендуется наличие локальных префиксов в плане нумерации SIP профиля, например xxx@{local}.

        Источник:
        docs.eltex-co.ru

        [TAU|RG] Каким образом я могу снять логи на устройстве TAU8/RG14?
        Кроме TCP-дампа на устройствах можно снять логи - события системного журнала. Эти данные можно отправить на syslog - сервер или записывать в локальный файл. Так же есть возможность отправки логов в консоль (COM порт, telnet/ssh). Данные настройки доступны в web устройства в разделе “Журнал - Настройки журнала”.

        Кроме TCP-дампа на устройствах можно снять логи - события системного журнала. Эти данные можно отправить на syslog - сервер или записывать в локальный файл. Так же есть возможность отправки логов в консоль (COM порт, telnet/ssh). Данные настройки доступны в web устройства в разделе “Журнал - Настройки журнала”.

        Выполнить трассировки можно только одним из трех нижеописанных способов.

        Отправка логов на syslog-сервер

        1. Выбрать направление syslogd в "Вывод трассировки": прописать адрес и порт (514 по дефолту) syslog-сервера в сети.
        2. Включить трассировку приложения VoIP, установить флаги "Ошибки", "Предупреждения", "Отладочная информация", "Информационные сообщения", выставить уровень SIP равным 5. Рекомендуем устанавливать уровень SIP не выше 5 и после прекращения сбора информации отключать логирование
        3. После сохранения настроек syslog-клиент устройства начнет отправлять сообщения на указанный адрес сервера.

        Сохранение логов локально

        1. Выбрать направление syslogd в "Вывод трассировки": указать имя файла журнала. Например, "eltex01" и размер файла журнала (обычно хватает 2000 Кб). Максимальное допустимое значение - 200000 Кб
        2. Включить трассировку приложения VoIP, установить флаги "Ошибки", "Предупреждения", "Отладочная информация", "Информационные сообщения", выставить уровень SIP равным 5. Рекомендуем устанавливать уровень SIP не выше 5 и после прекращения сбора информации отключать логирование
        3. После сохранения настроек устройство создаст в каталоге /var/log/ указанный файл и syslog-клиент начнет писать в него логи
        4. Текущий файл можно посмотреть в WEB разделе Журнал - Журнал. Так же есть возможность скинуть данный файл на tftp сервер с помощью команды:

        tftp -pl /var/log/<имя файла> <адрес tftp сервер>

        Замечание. Чтобы отключить удаленный журнал, оставьте пустым поле “Адрес syslog-сервера”. Чтобы отключить локальный журнал, оставьте пустым поле “Файл журнала”. После перезагрузки все локальные логи удаляются

        Отправка логов в консоль

        1. Выбрать направление console в "Вывод трассировки". В этом случае трассировка выводится в командную консоль устройства, к которой можно подключиться, используя специальный адаптер COM-порта
        2. Другой способ - заранее подключиться к уcтройству через telnet/ssh и в "Вывод трассировки" выбрать нужную сессию вида "telnet сессия 0", "telnet сессия 1" и т.д.
        3. Включить трассировку приложения VoIP, установить флаги "Ошибки", "Предупреждения", "Отладочная информация", "Информационные сообщения", выставить уровень SIP равным 5. Рекомендуем устанавливать уровень SIP не выше 5 и после прекращения сбора информации отключать логирование

        Источник:
        docs.eltex-co.ru

        Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
        Оставаясь на сайте, Вы соглашаетесь с политикой их применения. Подробнее
        Подробнее
        Я согласен
        Ваш браузер сильно устарел.
        Обновите его до последней версии или используйте другой более современный.
        Пожалуйста, завершите проверку безопасности!
        0
        Ваш заказ
        Наименование Цена Количество Итого
        Сумма заказа:
        0 руб
