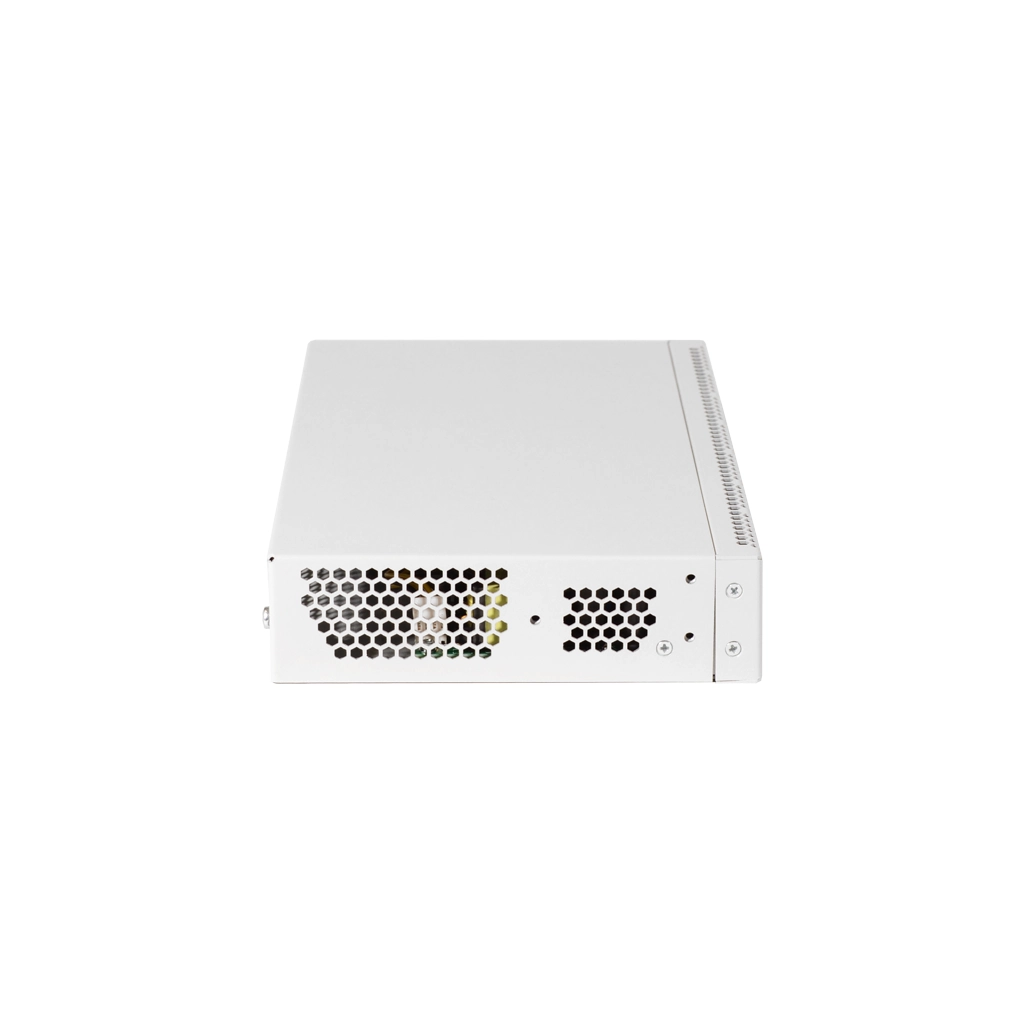

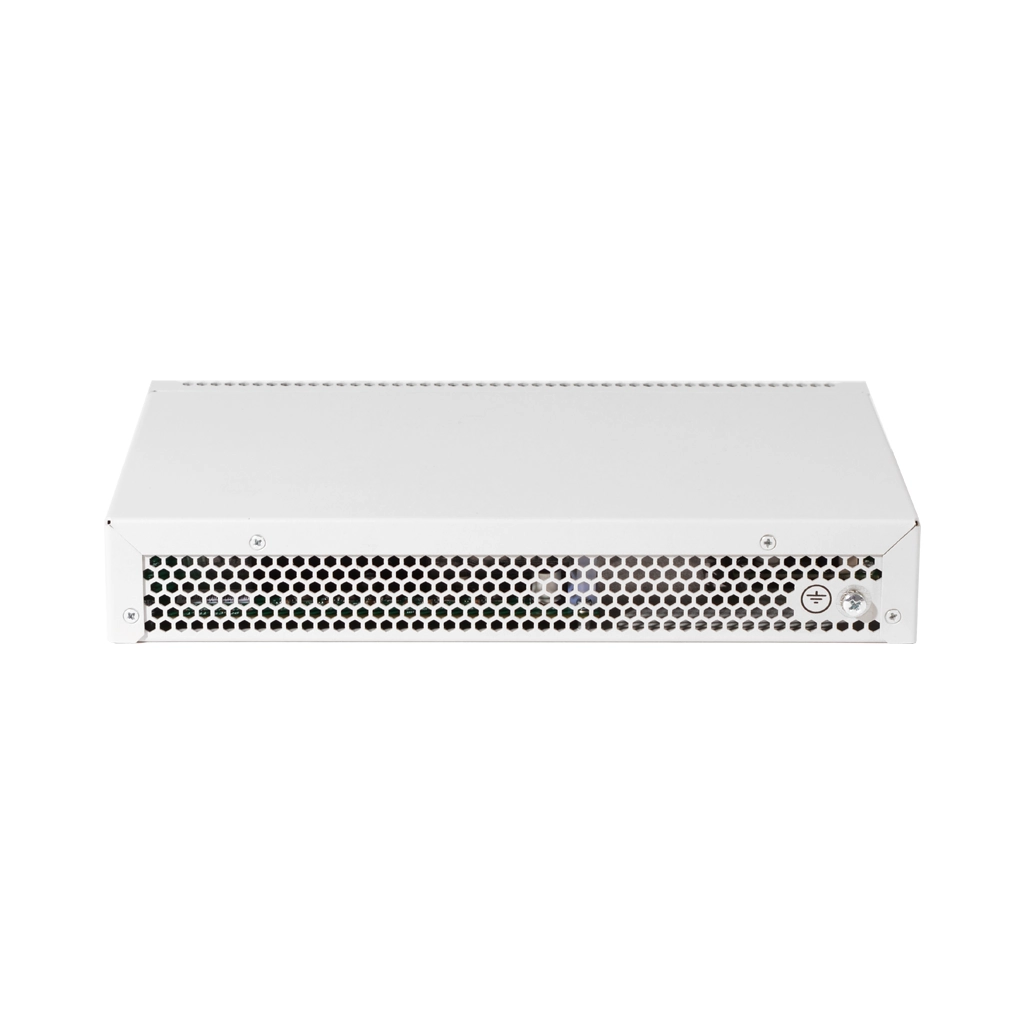

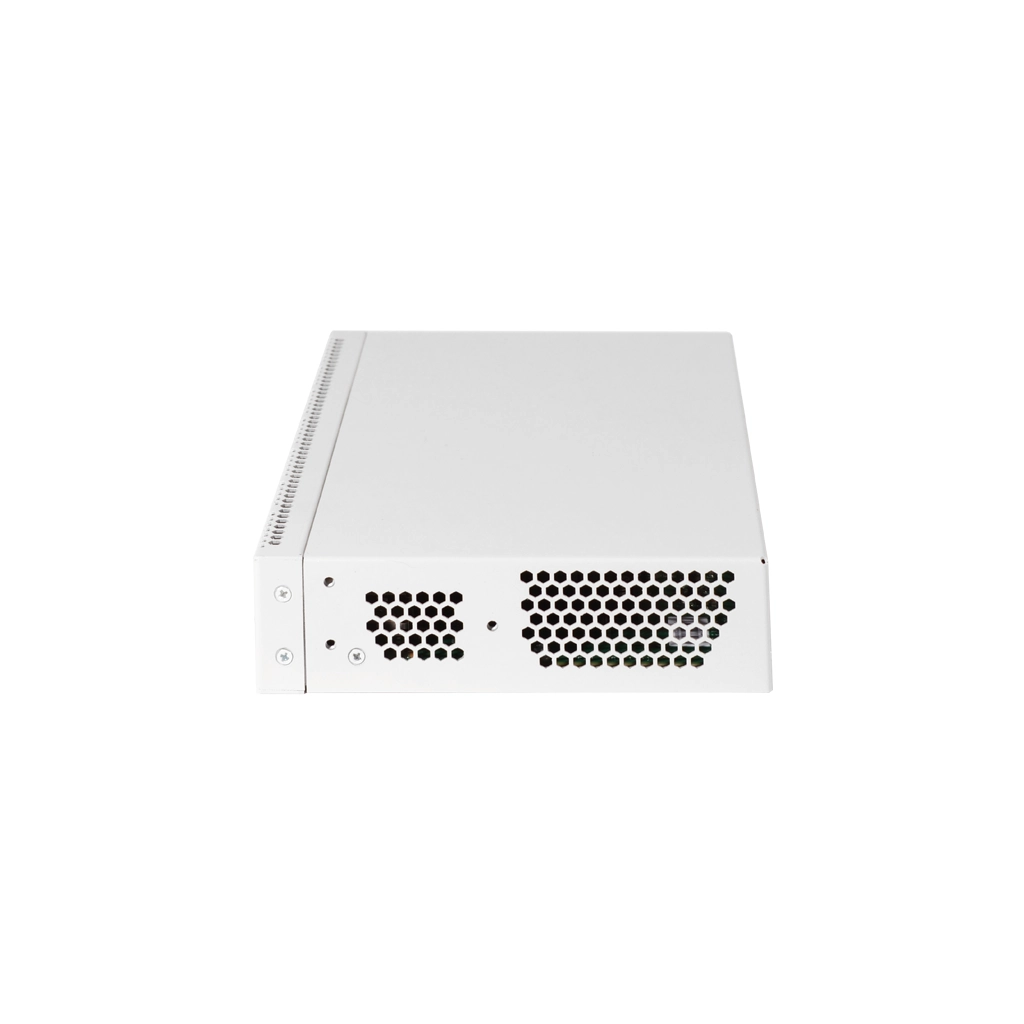

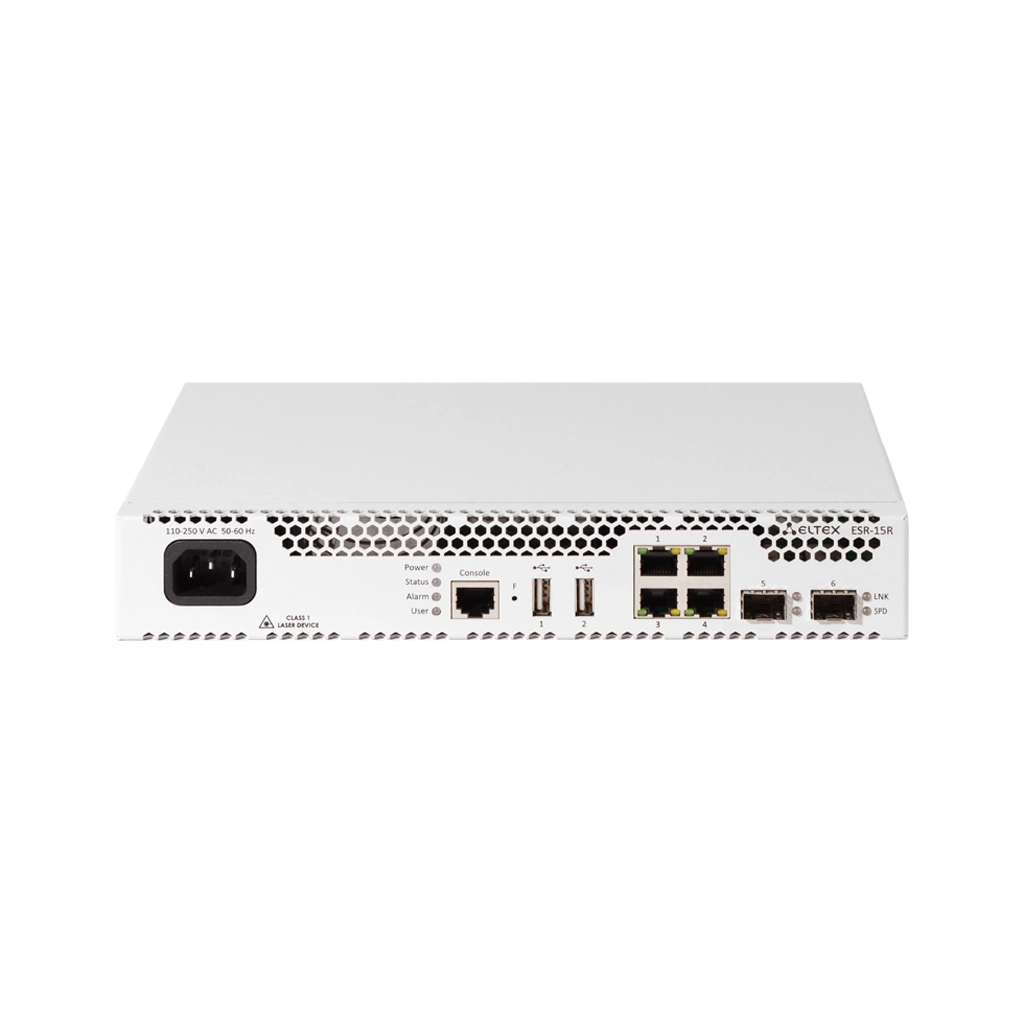

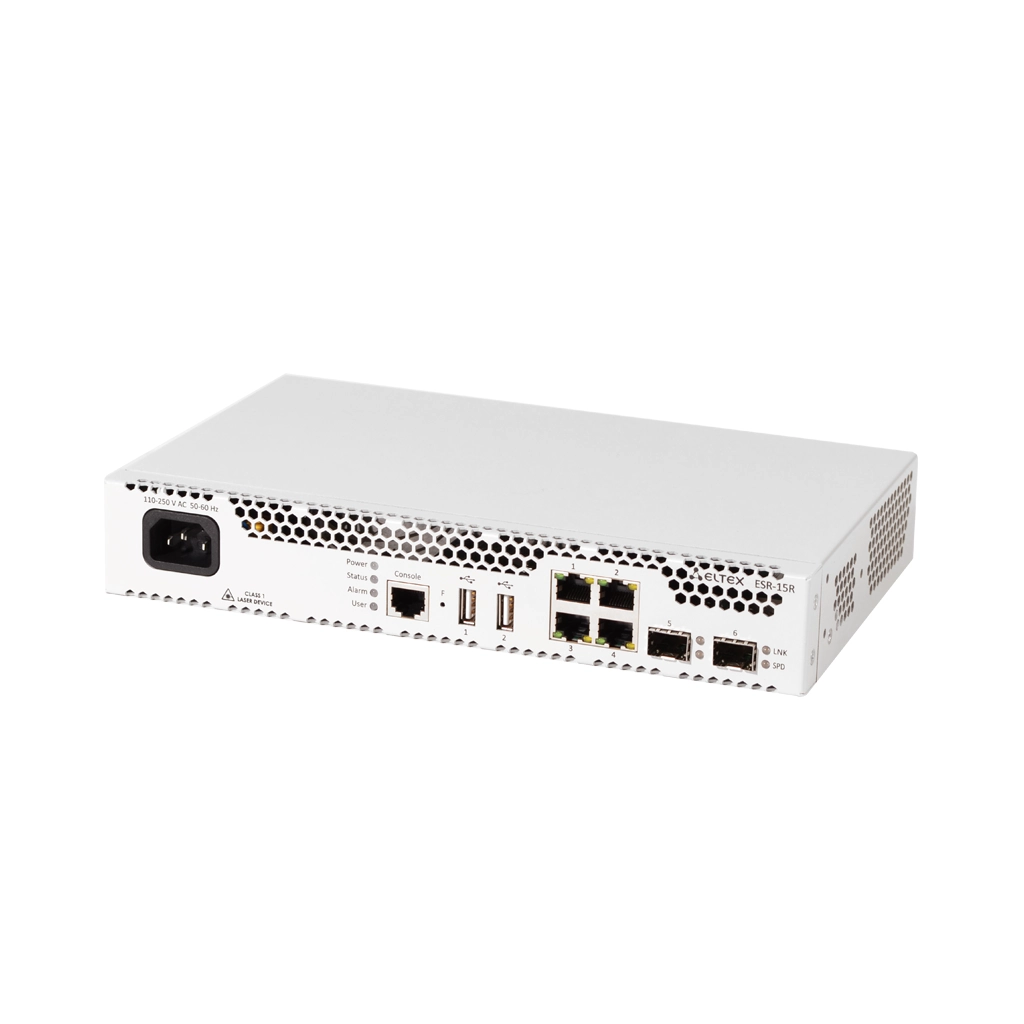

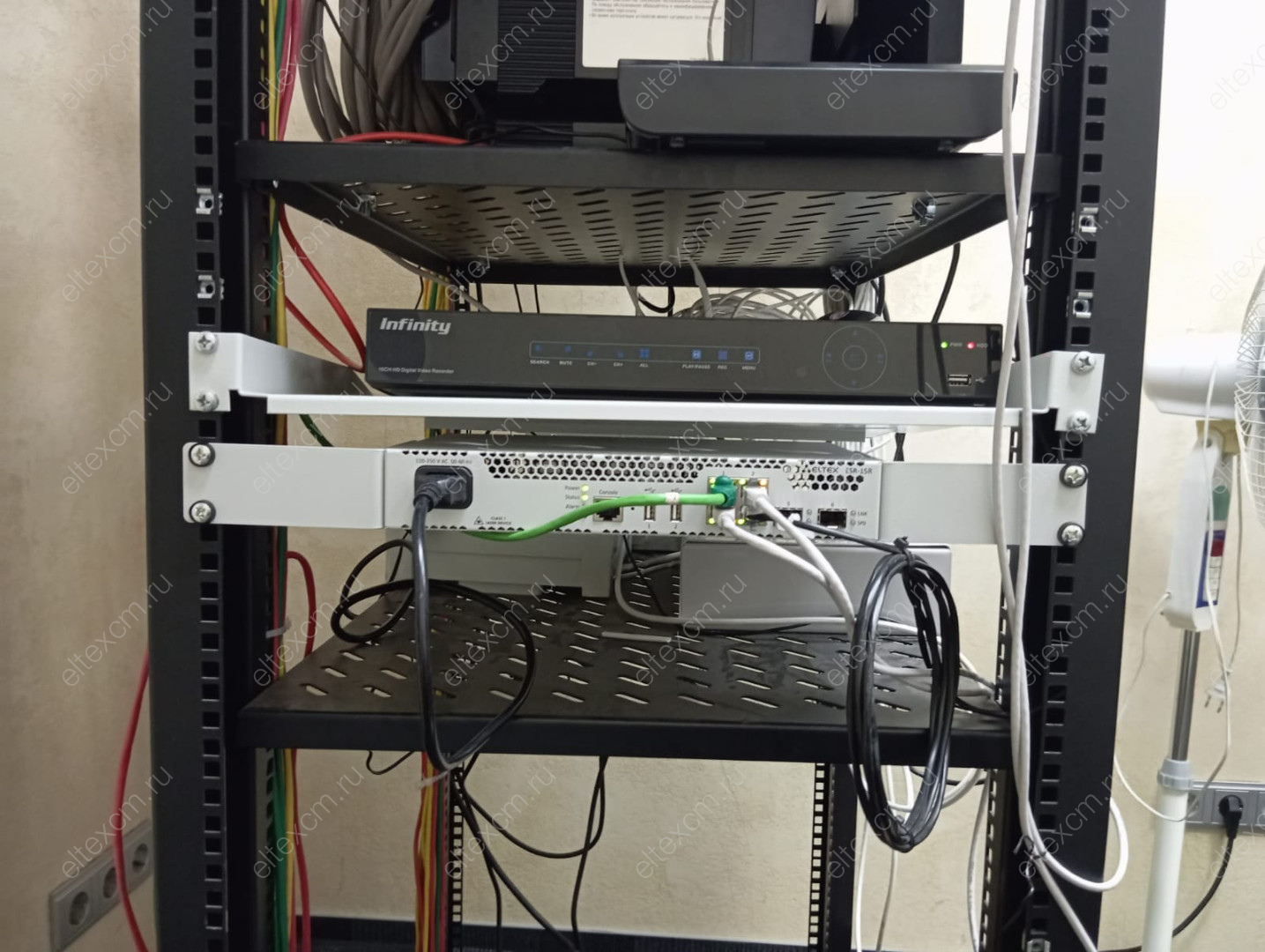

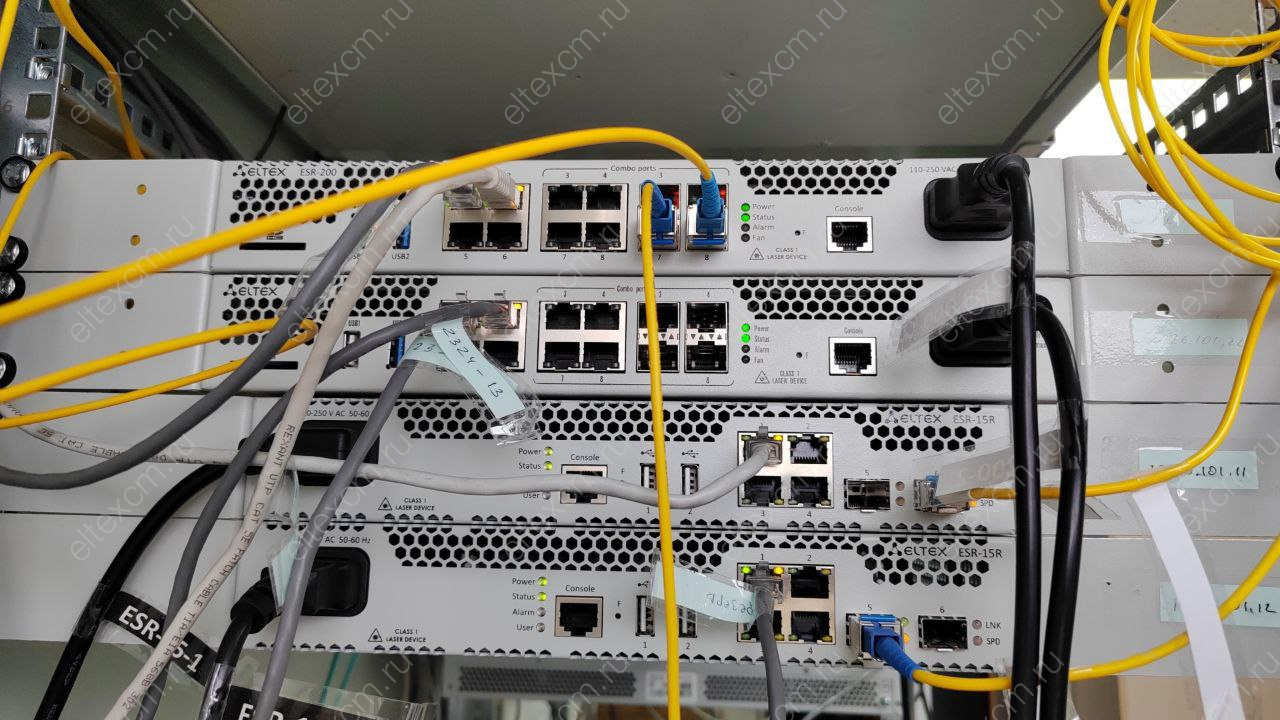

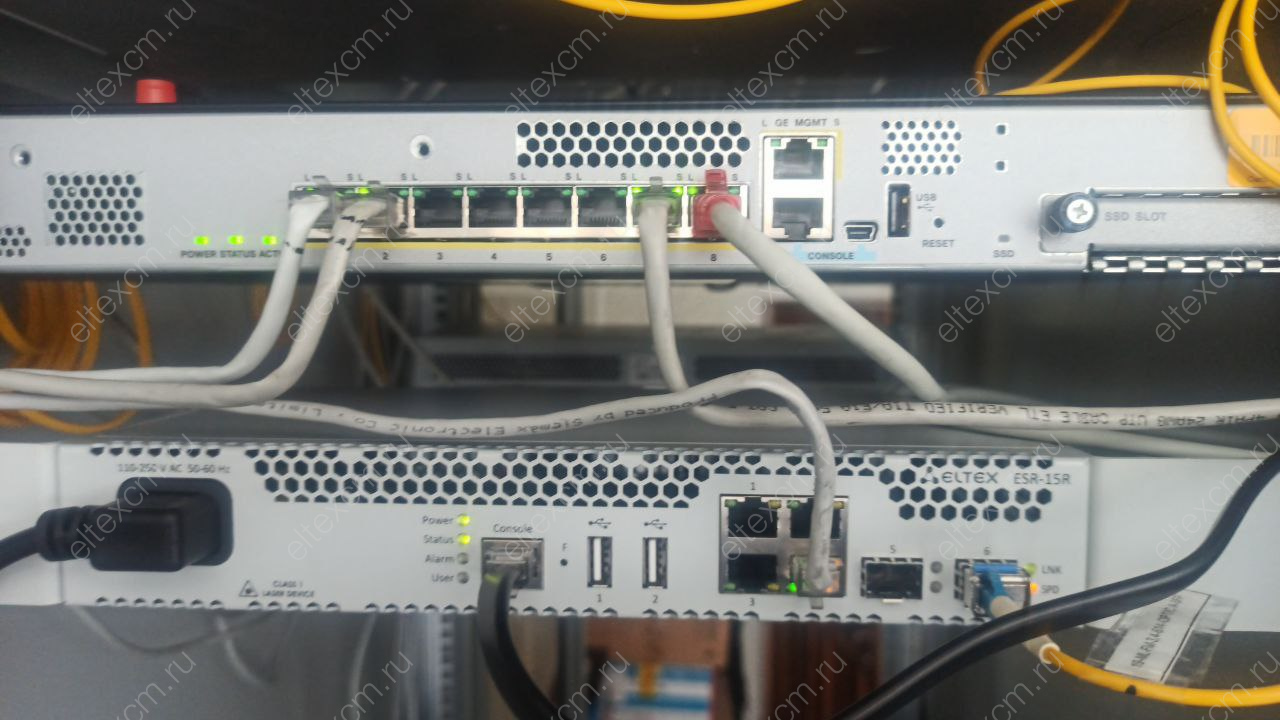

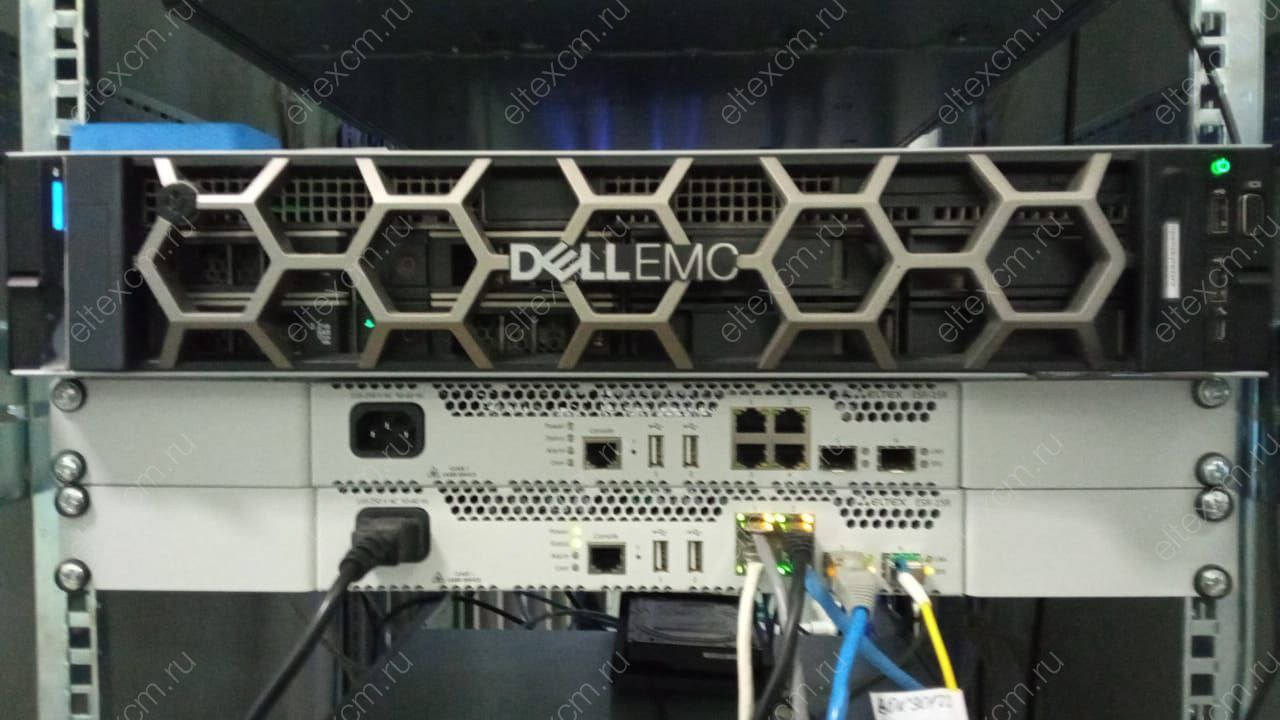

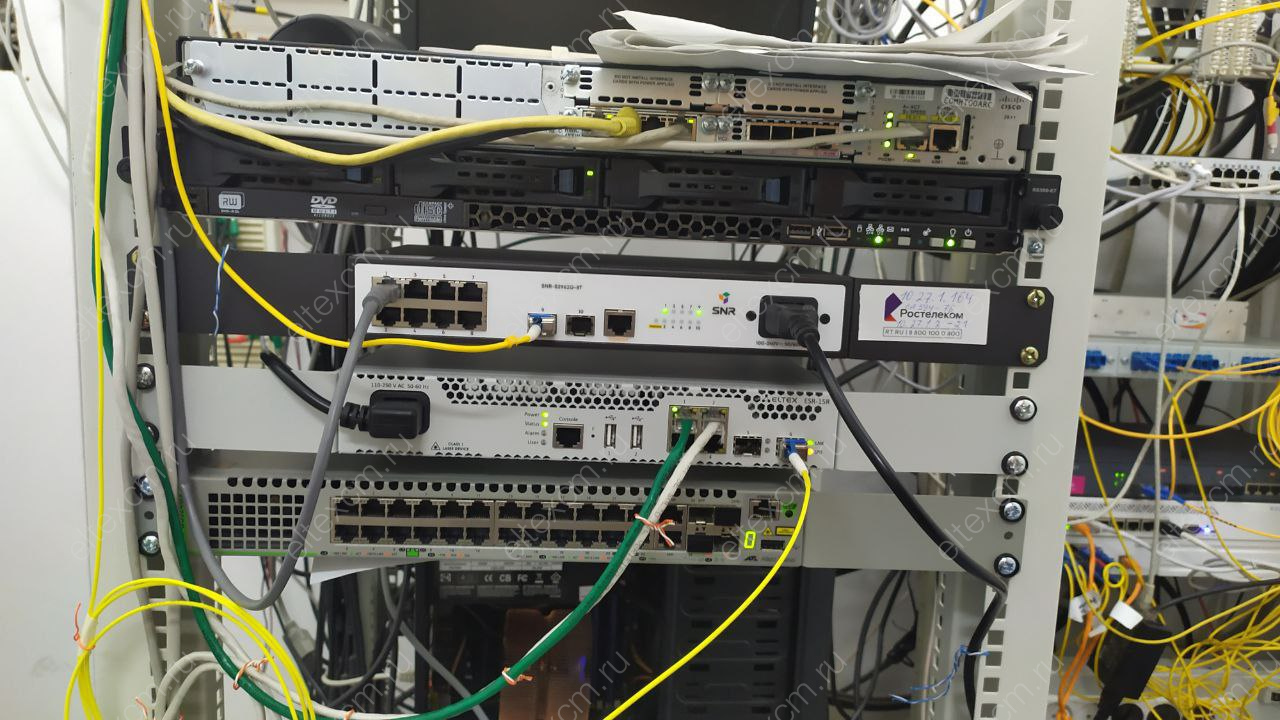

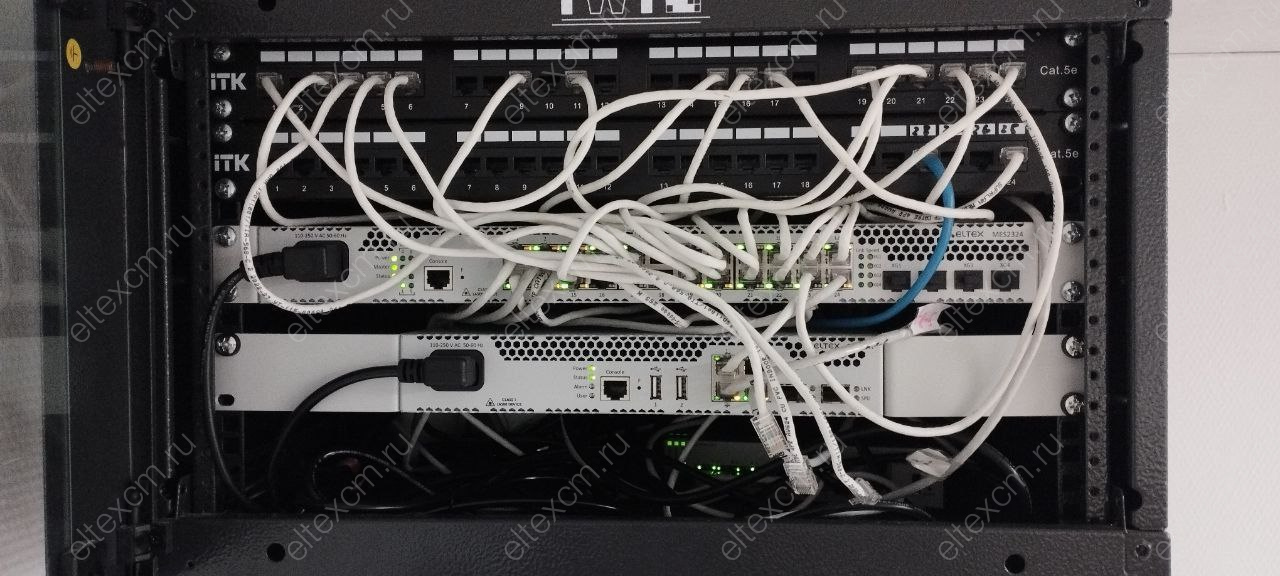

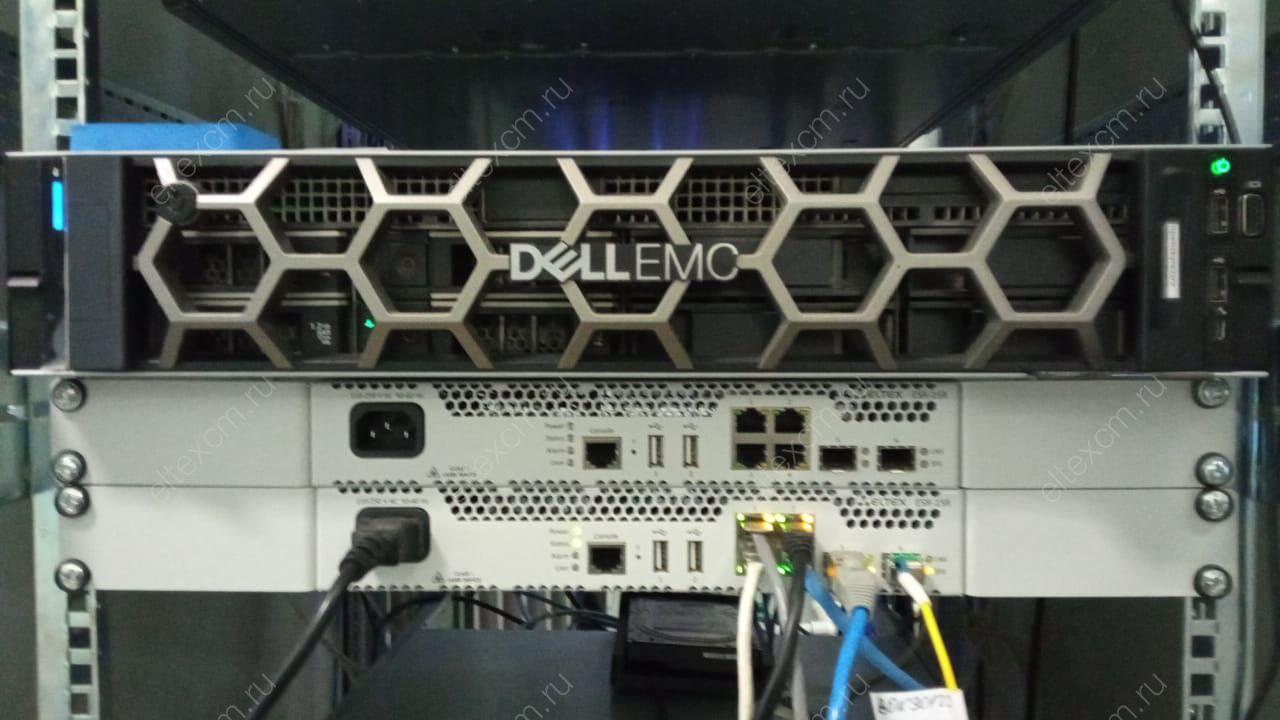

ESR-15R Сервисный маршрутизатор Eltex

ЕРРРП (ТОРП)
Артикул:

ESR-15R

ESR-15R - это сервисный маршрутизатор с zone-based firewall стоечного исполнения для малого и среднего бизнеса. Широкий функционал покрывает большую часть потребностей классических офисов, может выступать в роли обычного шлюза для клиентов или точкой построения каналов с защитой информации. Для подключения доступно 4х10/100/1000BASE-T и 2х1000BASE-X SFP.

Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Офис: Москва
Шатуха Егор
Возраст: 34 года
Офис: Москва
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • ЦОД для организации из системы здравоохранения, г.Москва
  • Реализация проекта телефонии 1500 абонентов для предприятия атомной отрасли
  • Поставка PoE коммутаторов для организации видеонаблюдения для крупного аэропорта Москвы
  • Организация телефонии и ШПД для крупного ВУЗа в Санкт-Петербурге
  • Построение ядра сети в Мурманском морском порту
  • Сеть ШПД и Wi-Fi по филиалам предприятия судостроительной отрасли
  • Более 10 проектов сдали СОРМ для операторов связи по всей России
  • Более 20 проектов GPON для операторов связи по всей России
  • ЦОД для предприятия структуры Росатом
  • Русский соколиный центр Камчатка, Петропавловск-Камчатский - ШПД + wi-fi
Ларин Алексей (Москва)
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
Рекун Антон (Москва)
Возраст: 30 лет
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Построение Сети ШПД и Wi-Fi для государственных ВУЗов Москвы и регионов.
  • Северный Речной вокзал г.Москвы, организация ЛВС, видеонаблюдения.
  • Организация ядра сети, агрегации и доступа для «Объединённой двигателестроительной корпорации» , входящей в состав "Ростеха"
Поддубный Владислав (Москва)
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Реализации СОРМ-3 для операторов связи
  • Организация видеонаблюдения и хранения данных в Министерстве образования и науки Республики Татарстан
  • Проекты реконструкции ведомственных сетей связи комбинатов Росрезерва
  • Модернизация сети связи в Краснодарском высшем военном училище
  • Создание защищённого контура сети с шифрованием FSTEC в филиале энергетической компании в Санкт-Петербурге
  • Построение локально-вычислительной сети ситуационного центра для транспортной нефтегазовой компании
  • Создание защищенной распределенной сети связи для филиалов Газпром Газораспределение Самара
  • Построение локально-вычислительной сети на объектах Русал
  • Организация IP-телефони для подразделений Норникель
  • Построение промышленной локально-вычислительной сети и IP-телефонии в филиалах ЛОЭСК
Фадин Дмитрий (Москва)
Возраст: 52 года
Офис: Москва
Опыт работы с Eltex: 5 лет
Выполненные проекты:
  • Комплексная модернизация инфраструктуры стадиона Витязь, г Вологда
  • Расширение существующей сети для Электромеханического Завода
  • Модернизация телефонии на предприятии по производству металлопродукции
  • Построение ЛВС для Школы на 275 мест в Московоской области
Сытый Александр (Москва)
Возраст: 26 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Инсталляция коммутаторов для видеонаблюдения, Wi-Fi, СКУД и телефонии в здании дошкольных групп на 350 мест в районе Молжаниновский
  • Оснащение бесшовного Wi-Fi в НИИ, г. Санкт-Петербург
  • Поставка межэтажных коммутаторов для медицинского учреждения, г. Казань
Касьяненко Михаил (Москва)
Возраст: 32 года
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Модернизация ШПД сети для предприятия энергетической сферы, г. Дубна
  • Организация Wi-Fi и ШПД в крупном спортивном комплексе в г. Москва
  • Реализован проект по созданию подвижного пункта управления (Камаз) в нефтяной сфере
  • Поставка оборудования для космической программы РФ
Файзрахманов Марат (Москва)
Возраст: 40 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация проектов GPON и телефонии для региональных операторов связи в различных регионах РФ
  • Реализация промышленной ЛВС в составе комплексных решений поставщиков для горнодобывающего сектора
  • Организация сети передачи данных для внедрения новых систем Московского Метрополитена
  • Проекты по модернизации телефонии на базе Softswitch на сети крупных корпоративных заказчиков
  • Модернизация сети передачи данных на предприятиях лидирующей группы компаний в отрасли машиностроения
  • Построение локально-вычислительной сети ситуационного центра в Чувашской Республике
  • Модернизация сети связи на объектах Мосэнерго
  • Модернизация сетей доступа на объектах компаний банковского сектора и госучреждений
Каночкин Виталий (Москва)
Возраст: 26 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Замена оборудования иностранных вендоров в Московском Колледже
  • Реструктуризация ЛВС для компании "Российский Экологический Оператор"
  • Построение беспроводной бесшовной сети на базе Wi-Fi 6 в Беловской Городской больницы
  • Построение сети Wi-Fi на 200 точек доступа в школе им. М.К. Тагирова
  • Реконструкция ЛВС в МФЦ г. Москвы. Замена оборудования Cisco
  • Организация СКС и домофонной сети в ЖК "Столичные Поляны"
  • Замена оборудования Huawei и Cisco для организации защищенной сети на трассе М-12 (система видеонаблюдения и телефонии на ВПУ)
Дудоров Дмитрий (Москва)
Возраст: 28 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Бринева Анна (Москва)
Офис: Москва
Выполненные проекты:
  • Организация автоматической системы паспортного контроля в аэропорте Внуково
  • Расширение ЛВС в одной из структур Росрезерва
  • Построение сети в МБОУ ООШ №6 г. Губкинский
Бурдюгова Татьяна (Москва)
Офис: Москва
Выполненные проекты:
  • Модернизация ЛВС для средней общеобразовательной школы в Тверской области на 255 мест
  • Замена оборудования Cisco для построения 100 Гбит ядра сети института электронной техники г. Москвы
  • VoIP телефония на 100 SIP абонентов для Гостинично-оздоровительного комплекса Краснодарского края
  • Организация ЛВС на 1000 портов для строительной компании в Самарской области
  • Оснащение системы видеонаблюдения на 125 камер нефтеперерабатывающего завода Нижегородской области
Наполов Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Подключение IP-телефонии в Екатеринбургской Электросетевой компании
  • Организация локальной сети для видеонаблюдения на объекте строительства Росавтодор
  • Построение ЛВС для системы контроля и управления доступом на объекте дирекции по МТО и хозяйственному обеспечению Администрации Волгоградской области по сохранению объекта культурного наследия
Сутоцких Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Построение СКС в поликлинике для подключения рабочих мест в Московской области, г. Лобня
Васильева Татьяна (Москва)
Офис: Москва
Шатуха Егор (Москва)
Офис: Москва
Выполненные проекты:
  • Реализация проекта телефонии 1000 абонентов для предприятия пищевой отрасли
  • Проект по созданию СКС для станции переливания крови в городе Санкт-Петербург в 5-ти этажном здании с центром коммутации
  • Модернизация оборудования систем телемеханики и связи для терминала транспортной компании в г. Йошкар-Ола
  • Подключение пользователей к локальной сети на объекте компании ПАО Россети
  • Подключение объекта городского комплексного центра социального обслуживания населения к мультисервисной сети широкополосного доступа
Купчиненко Дмитрий (Москва)
Офис: Москва
Купряшина Валерия (Москва)
Офис: Москва
Новосардова Сусанна (Москва)
Офис: Москва
Жердев Евгений (Москва)
Офис: Москва
Кульпин Алексей (Москва)
Возраст: 36 лет
Офис: Казань
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
  • Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
  • Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Муртазин Камиль (Казань)

Общие параметры ESR-15R Eltex

Кол-во портов ESR 6
Установка в стойку esr 1U
BRAS esr Да
ФСТЭК Нет
Количество портов 1G 6
Питание AC
Количество маршрутов OSPF 30k
Количество маршрутов ISIS 30k
Количество маршрутов RIP 1k
Макс. скорость портов 1 G
В реестре Минпромторга (ТОРП) Да
Размер базы FIB 1M
Количество маршрутов BGP 1M
Производительность (фреймы 1518B) Гбит/с 1.15
Производительность (фреймы 1518B) k пкт/с 94.7
Производительность (фреймы 74B) Гбит/с 0.07
Производительность (фреймы 74B) k пкт/с 113.2
Производительность IMIX, Гбит/с 0.56
Производительность IMIX, k пкт/с 102.3
IPsec Гбит/с 0.25
Downlink порты RJ-45 4
Downlink порты SFP 2
Размер коробки ШхВхГ, мм 267 x 44 x 212
Вес брутто, кг 1.8
  • Маршрутизация данных
  • Аппаратное ускорение обработки данных
  • Многопротокольная коммутация по меткам (MPLS)
  • Построение защищенного периметра сети (NAT, Firewall)
  • Мониторинг и предотвращение сетевых атак (IPS/IDS)
  • Мониторинг качества обслуживания (SLA)
  • Фильтрация сетевых данных по различным критериям (включая фильтрацию по приложениям)
  • Организация защищенных сетевых туннелей между филиалами компаний
  • Удаленное подключение сотрудников к офису
  • Управление и распределение ширины Интернет-канала в офисе посредством QoS
  • Организация резервного соединения (проводное или посредством 3G/LTE-модема)
  • Терминирование клиентов и ограничений по полосе пропускания BRAS (IPoE)
  • Возможность сопряжения с оборудованием ведущих производителей

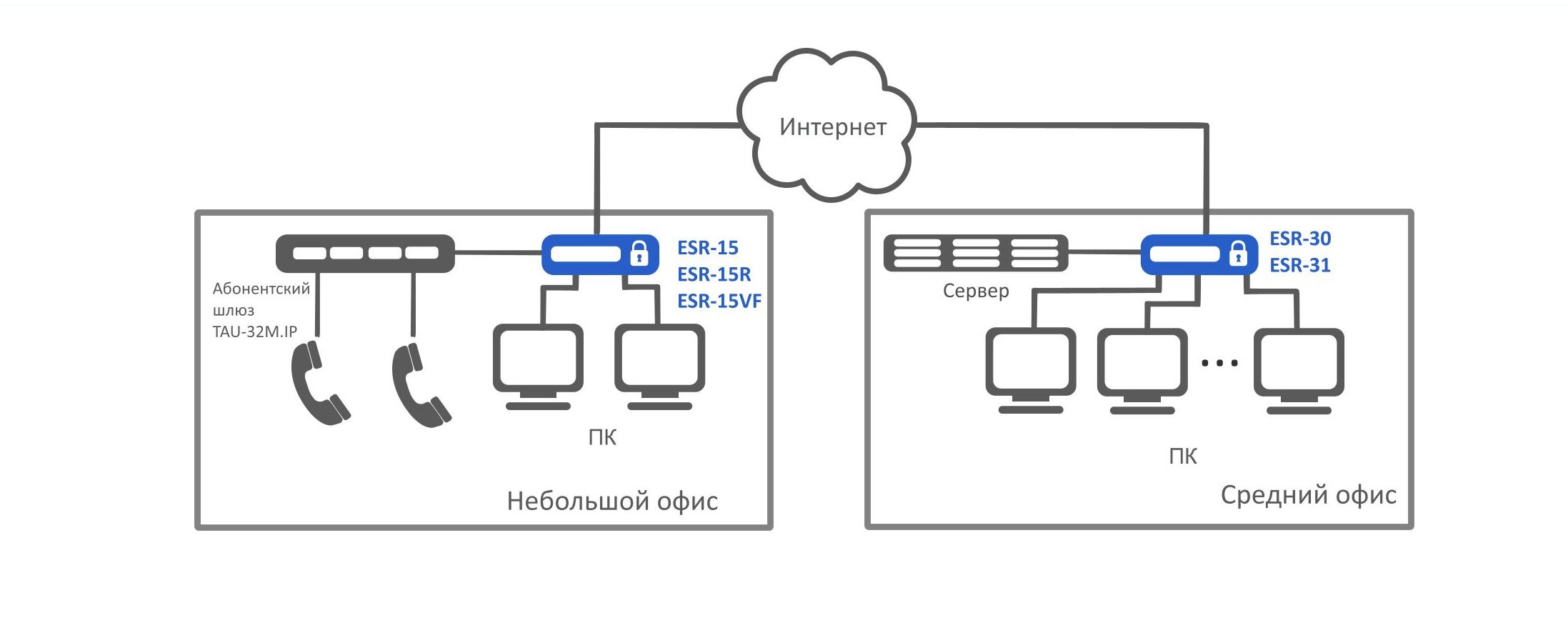

Сервисные маршрутизаторы ESR-15R предназначены для использования в корпоративных сетях связи для подключения небольших и средних офисов компаний. Функциональность межсетевого экрана и маршрутизатора позволяет обеспечить безопасность при различных вариантах подключения через сеть Интернет. Устройства поддерживают расширенные функции маршрутизации, функции организации территориально-распределенных сетей и функции обеспечения сетевой безопасности.

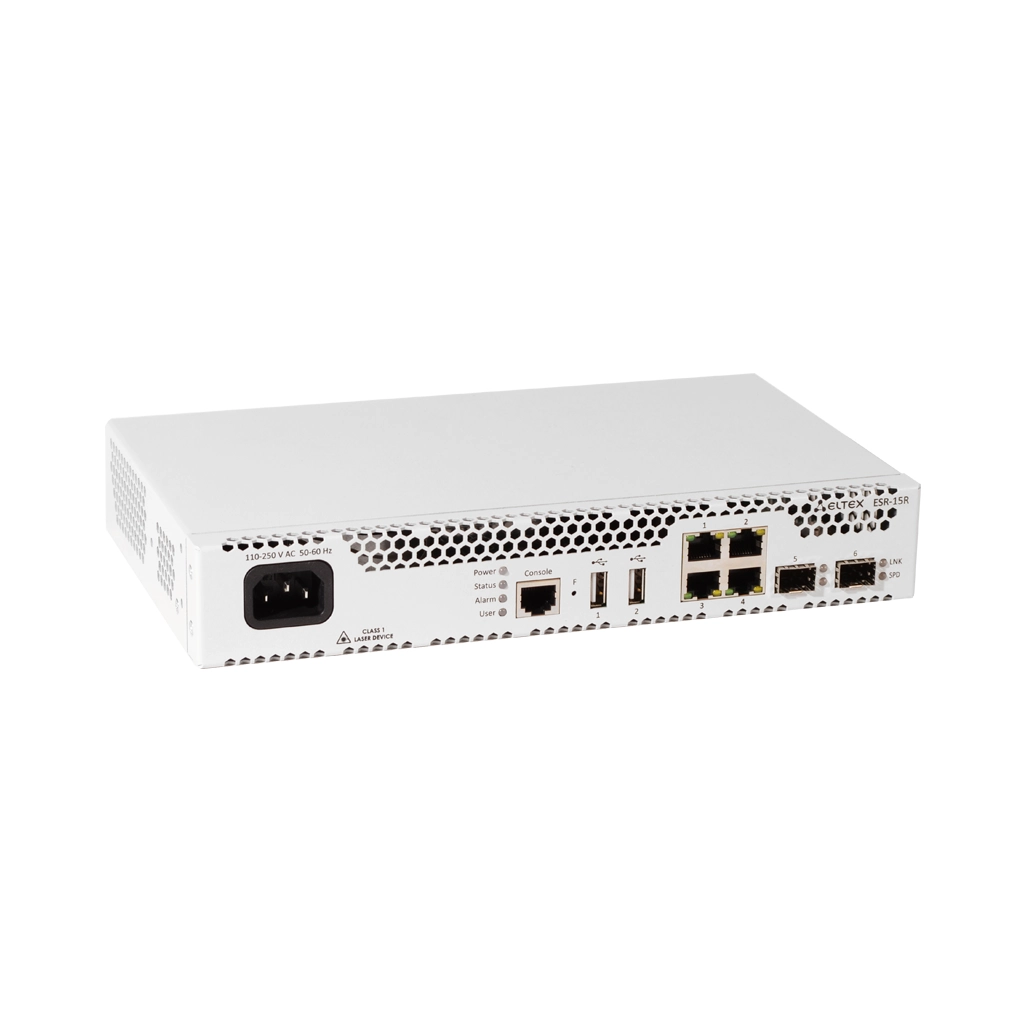

Интерфейсы
  • Ethernet 1000BASE-X SFP - 2
  • Ethernet 10/100/1000BASE-T - 4
  • Console RS-232 (RJ-45) - 1
  • USB 2.0 - 2
Производительность
  • Производительность Firewall/NAT/ маршрутизации (фреймы 1518B) - 1,15 Гбит/с; 94,7k пакетов/с
  • Производительность Firewall/NAT/ маршрутизации (фреймы 74B) - 67 Мбит/с; 113,2k пакетов/с
  • Производительность Firewall/NAT/маршрутизации (IMIX)1 - 564,7 Мбит/с; 102,3k пакетов/с
  • Производительность L2-коммутации (фреймы 1518B) - 1,15 Гбит/с; 94,7k пакетов/с
  • Производительность IPsec VPN (фреймы 1456B) - 249,7 Мбит/с; 21,4k пакетов/с
  • Производительность IPsec (IMIX)2 - 130,5 Мбит/с; 24,4k пакетов/с
    Производительность одного IPsec-туннеля (фреймы 74В) - 8 Мбит/с; 13,4k пакетов/с
  • Производительность одного IPsec-туннеля (фреймы 1456B) - 128,3 Мбит/с; 11k пакетов/с
  • Производительность IPsec (IMIX) - 65,3 Мбит/с; 12,2k пакетов/с
  • Производительность IPS/IDS 10k правил - 35,8 Мбит/с; 9,5k пакетов/с
    Системные характеристики
    • Количество VPN-туннелей - 10
    • Статические маршруты - 1k
    • Количество конкурентных сессий - 4k
    • Поддержка VLAN - до 4k активных VLAN в соответствии с 802.1Q
    • Количество маршрутов BGP - 1M
    • Количество маршрутов OSPF - 30k
    • Количество маршрутов RIP - 1k
    • Таблица MAC-адресов - 2k записей на бридж
    • Размер базы FIB - 1M
    • VRF - 32
    Подключаемые интерфейсы
    • USB 3G/4G/LTE-модем
    • E1 TopGate SFP
    Клиенты Remote Access VPN
    • PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTHФ
    Сервер Remote Access VPN
    • L2TP/PPTP/OpenVPN/IPsec XAUTH
    Site-to-site VPN
    • IPsec: режимы «policy-based» и «route-based»
    • DMVPN
    • Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camellia
    • Аутентификация сообщений IKE MD5, SHA-1, SHA-2
    Туннелирование
    • IPoGRE, EoGRE
    • IPIP
    • L2TPv3
    • LT (inter VRF routing)
    Функции L2
    • Коммутация пакетов (bridging)
    • Агрегация интерфейсов LAG/LACP (802.3ad)
    • Поддержка VLAN (802.1Q)
    • Логические интерфейсы
    • LLDP, LLDP MED
    • VLAN на основе MAC
    Функции L3 (IPv4/IPv6)
    • Трансляция адресов NAT, Static NAT, ALG
    • Статические маршруты
    • Протоколы динамической маршрутизации RIPv2, OSPFv2/v3, IS-IS, BGP
    • Фильтрация маршрутов (prefix list)
    • VRF
    • Policy Based Routing (PBR)
    • BFD для BGP, OSPF, статических маршрутов
    BRAS (IPoE)3
    • Терминация пользователей
    • Белые/черные списки URL
    • Квотирование по объёму трафика, по времени сессии, по сетевым приложениям
    • HTTP/HTTPS Proxy
    • HTTP/HTTPS Redirect
    • Аккаунтинг сессий по протоколу Netflow
    • Взаимодействие с серверами ААА, PCRF
    • Управление полосой пропускания по офисам и SSID, сессиям пользователей
    • Аутентификация пользователей по MAC- или IP-адресам
    Функции сетевой защиты
    • Система обнаружения и предотвращения вторжений (IPS/IDS)1
    • Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента — наборы правил, предоставляемые Kaspersky SafeStream II1
    • Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript)
    • Zone-based Firewall
    • Фильтрация на базе L2/L3/L4-полей и по приложениям
    • Поддержка списков контроля доступа (ACL) на базе L2/L3/L4-полей
    • Защита от DoS/DDoS-атак и оповещение об атаках
    • Логирование событий атак, событий срабатывания правил
    Качество обслуживания (QoS)
    • До 8 приоритетных или взвешанных очередей на порт
    • L2- и L3-приоритизация трафика (802.1p (cos), DSCP, IP Precedence (tos))
    • Предотвращение перегрузки очередей RED, GRED
    • Средства перемаркирования приоритетов
    • Применение политик (policy-map)
    • Управление полосой пропускания (shaping)
    • Иерархический QоS
    • Маркировка сессий
    Управление IP-адресацией (IPv4/IPv6)
    • Статические IP-адреса
    • DHCP-клиент
    • DHCP Relay Option 82
    • Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
    • DNS resolver
    • IP unnumbered
    Средства обеспечения надежности сети
    • VRRP v2,v3
    • Управление маршрутами на основе состояния VRRP (tracking)
    • Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
    • Резервирование сессий firewall
    Мониторинг и управление
    • Поддержка стандартных и расширенных SNMP MIB, RMONv1
    • Встроенный Zabbix agent
    • Аутентификация пользователей по локальной базе средствами протоколов RADIUS, TACACS+, LDAP
    • Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
    • Интерфейсы управления CLI
    • Поддержка Syslog
    • Монитор использования системных ресурсов
    • Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
    • Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
    • Поддержка NTP
    • Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
    • Локальное управление через консольный порт RS-232 (RJ-45)
    • Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
    • Вывод информации по сервисам/процессам
    • Локальное/удаленное сохранение конфигураций маршрутизатора
    MPLS
    • Поддержка протокола LDP
    • Поддержка L2VPN VPWS
    • Поддержка L2VPN VPLS Martini Mode
    • Поддержка L2VPN VPLS Kompella Mode
    • Поддержка L3VPN MP-BGP
    Функции контроля SLA
    • Eltex SLA
      Оценка параметров каналов связи:
      • Delay (one-way/two-way)
      • Jitter (one-way/two-way)
      • Packet loss (one-way/two-way)
      • Коэффициент ошибок в пакетах
      • Нарушение последовательности доставки пакетов
    Физические характеристики и условия окружающей среды
    • Максимальная потребляемая мощность - 18 Вт
    • Питание - 100–264 В AC, 50–60 Гц
    • Интервал рабочих температур - от 0 до +40 °С
    • Интервал температуры хранения - от -40 до +70 °С
    • Относительная влажность при эксплуатации - не более 80 %
    • Относительная влажность при хранении - от 10 % до 95 %

    Набор функций соответствует версии ПО 1.20
    18:74;5:512;7:1518

    28:74;5:512;7:1456

    3Активируется лицензией
    ESR-15R
    Сервисный маршрутизатор ESR-15R, 2×Ethernet 1000BASE-X SFP, 4×Ethernet 10/100/1000BASE-T, 2×USB 2.0, 4 ГБ RAM, 100–264 В AC
    FH-SB3512CDS3
     SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
    FH-SB5312CDS3
     SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
    FH-SB3512CDL3
     SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
    FH-SB5312CDL3
     SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
    FH-SB3512CDS20
     SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
    FH-SB5312CDS20
     SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
    FH-SB3512CDL20
     SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
    FH-SB5312CDL20
     SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
    FH-SB3512IDS20
     SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL
    FH-SB5312IDS20
     SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL
    FH-SB3512CDL40
     SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
    FH-SB5312CDL40
     SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
    FH-SB3512CDS40
     SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
    FH-SB5312CDS40
    SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
    FH-SB4512CDL80
     SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
    FH-SB5412CDL80
     SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
    FH-SB4512CDS80
     SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
    FH-SB5412CDS80
     SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
    FH-SB4512CDL120
     SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
    FH-SB5412CDL120
     SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
    FH-SB4512CDS120
     SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
    FH-SB5412CDS120
     SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
    FH-SB4512CDL160
     SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM
    FH-SB5412CDL160
     SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM
    FH-S8512CDL05
     SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM
    FH-S3112CDL2
    SFP 1,25 GE модуль 2 км, ММ, 2 волокна, 1310 nm, LC, DDM
    FH-S3112CDL2S
    SFP 1,25 GE модуль 2 км, SM, 2 волокна, 1310 nm, LC, DDM
    FH-S3112CDL20
     SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM
    FH-S3112IDL20
     SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM NDUSTRIAL
    FH-S3112CDL40
     SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM
    FH-S5512CDL80
     SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM
    FH-S5512CDL120
     SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM
    FH-S5512CDL160
     SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM
    FH-S5512CDL200
     SFP 1.25 GE модуль 200 км, SM, 2 волокна, 1550 nm, LC, DDM
    FH-ST2
     SFP трансивер для 10/100/1000 BASE-T
    ESR-wiSLA-L
    Неисключительная лицензия ESR-wiSLA на ПО для маршрутизаторов серии ESR
    ECCM
    ESR-15R-IPS/IDS
    Опция IPS/IDS для сервисного маршрутизатора ESR-15R
    ESR-BRAS-L
    Неисключительная лицензия ESR-BRAS на ПО для маршрутизаторов серии ESR
    Блок питания
    Блок питания
    Документация
    Документация
    Сертификат
    Сертификат
    Провод заземления
    Провод заземления
    Сертификаты на гарантию, замену, техподдержку
    Скачать регламенты
    Продление гарантийного обслуживания, ESR-15R (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
    [ для нового оборудования ]
    до 2 лет +15% от цены оборудования
    EW-ESR-15R-2Y
    до 3 лет +25% от цены оборудования
    EW-ESR-15R-3Y
    до 5 лет +40% от цены оборудования
    EW-ESR-15R-5Y
    Продление гарантийного обслуживания, ESR-15R (используется при покупке для ранее приобретенного оборудования)
    [ для уже купленного оборудования ]
    на 1 год +12% от цены оборудования
    EW-ESR-15R-1Y
    Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - ESR-15R - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
    1 год +6% от цены оборудования
    SC-ESR-15R-B-1Y
    3 года +15% от цены оборудования
    SC-ESR-15R-B-3Y
    5 лет +32% от цены оборудования
    SC-ESR-15R-B-5Y
    Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, ESR-15R (услуга оказывается при наличии действующей гарантии)
    1 год +30% от цены оборудования
    NBS-ESR-15R-1Y
    3 годa +75% от цены оборудования
    NBS-ESR-15R-3Y
    5 лет +93,75% от цены оборудования
    NBS-ESR-15R-5Y
    Обучение в Академии Eltex
    Базовый курс Академии Eltex: Использование коммутаторов Eltex
    Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
    Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
    [ESR] Настройка Route-based IPsec VPN
    IPsec – это набор протоколов, которые обеспечивают защиту передаваемых с помощью IP-протокола данных.

    Данный набор протоколов позволяет осуществлять подтверждение подлинности (аутентификацию), проверку целостности и шифрование IP-пакетов, а также включает в себя протоколы для защищённого обмена ключами в сети Интернет.

    Рисунок 1 - Схема сети.
    Рисунок 1 – Схема сети

    Задача: Настроить IPsec-туннель между R1 и R2.

    • R1 IP адрес - 120.11.5.1;
    • R2 IP адрес - 180.100.0.1;
    • IKE:
      группа Диффи-Хэллмана: 2;
      алгоритм шифрования: AES 128 bit;
      алгоритм аутентификации: MD5.
    • IPSec:
      алгоритм шифрования: AES 128 bit;
      алгоритм аутентификации: MD5.

    Решение:

    1. Конфигурирование R1

    Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

    esr# configure
    esr(config)# interface gi 1/0/1
    esr(config-if-gi)# ip address 120.11.5.1/24
    esr(config-if-gi)# security-zone untrusted
    esr(config-if-gi)# exit

    Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

    esr(config)# tunnel vti 1
    esr(config-vti)# local address 120.11.5.1
    esr(config-vti)# remote address 180.100.0.1
    esr(config-vti)# enable
    esr(config-vti)# exit

    Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

    esr(config)# object-group service ISAKMP
    esr(config-object-group-service)# port-range 500
    esr(config-object-group-service)# exit

    Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

    esr(config)# ip route 10.0.0.0/16 tunnel vti 1

    Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

    esr(config)# security ike proposal ike_prop1
    esr(config-ike-proposal)# dh-group 2
    esr(config-ike-proposal)# authentication algorithm md5
    esr(config-ike-proposal)# encryption algorithm aes128
    esr(config-ike-proposal)# exit

    Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

    esr(config)# security ike policy ike_pol1
    esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
    esr(config-ike-policy)# proposal ike_prop1
    esr(config-ike-policy)# exit

    Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

    esr(config)# security ike gateway ike_gw1
    esr(config-ike-gw)# ike-policy ike_pol1
    esr(config-ike-gw)# mode route-based
    esr(config-ike-gw)# bind-interface vti 1
    esr(config-ike-gw)# version v2-only
    esr(config-ike-gw)# exit

    Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

    esr(config)# security ipsec proposal ipsec_prop1
    esr(config-ipsec-proposal)# authentication algorithm md5
    esr(config-ipsec-proposal)# encryption algorithm aes128
    esr(config-ipsec-proposal)# exit

    Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

    esr(config)# security ipsec policy ipsec_pol1
    esr(config-ipsec-policy)# proposal ipsec_prop1
    esr(config-ipsec-policy)# exit

    Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

    esr(config)# security ipsec vpn ipsec1
    esr(config-ipsec-vpn)# mode ike
    esr(config-ipsec-vpn)# ike establish-tunnel immediate
    esr(config-ipsec-vpn)# ike gateway ike_gw1
    esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
    esr(config-ipsec-vpn)# enable
    esr(config-ipsec-vpn)# exit
    esr(config)# exit

    2. Конфигурирование R2

    Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

    esr# configure
    esr(config)# interface gi 1/0/1
    esr(config-if)# ip address 180.100.0.1/24
    esr(config-if)# security-zone untrusted
    esr(config-if)# exit

    Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

    esr(config)# tunnel vti 1
    esr(config-vti)# remote address 120.11.5.1
    esr(config-vti)# local address 180.100.0.1
    esr(config-vti)# enable
    esr(config-vti)# exit

    Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

    esr(config)# object-group service ISAKMP
    esr(config-addr-set)# port-range 500
    esr(config-addr-set)# exit

    Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

    esr(config)# ip route 10.0.0.0/16 tunnel vti 1

    Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

    esr(config)# security ike proposal ike_prop1
    esr(config-ike-proposal)# dh-group 2
    esr(config-ike-proposal)# authentication algorithm md5
    esr(config-ike-proposal)# encryption algorithm aes128
    esr(config-ike-proposal)# exit

    Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

    esr(config)# security ike policy ike_pol1
    esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
    esr(config-ike-policy)# proposal ike_prop1
    esr(config-ike-policy)# exit

    Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

    esr(config)# security ike gateway ike_gw1
    esr(config-ike-gw)# ike-policy ike_pol1
    esr(config-ike-gw)# mode route-based
    esr(config-ike-gw)# bind-interface vti 1
    esr(config-ike-gw)# version v2-only
    esr(config-ike-gw)# exit

    Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec туннеля:

    esr(config)# security ipsec proposal ipsec_prop1
    esr(config-ipsec-proposal)# authentication algorithm md5
    esr(config-ipsec-proposal)# encryption algorithm aes128
    esr(config-ipsec-proposal)# exit

    Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

    esr(config)# security ipsec policy ipsec_pol1
    esr(config-ipsec-policy)# proposal ipsec_prop1
    esr(config-ipsec-policy)# exit

    Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

    esr(config)# security ipsec vpn ipsec1
    esr(config-ipsec-vpn)# mode ike
    esr(config-ipsec-vpn)# ike establish-tunnel immediate
    esr(config-ipsec-vpn)# ike gateway ike_gw1
    esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
    esr(config-ipsec-vpn)# enable
    esr(config-ipsec-vpn)# exit
    esr(config)# exit

    Состояние туннеля можно посмотреть командой:

    esr# show security ipsec vpn status ipsec1

    Конфигурацию туннеля можно посмотреть командой:

    esr# show security ipsec vpn configuration ipsec1

    Источник:
    docs.eltex-co.ru

    [ESR] BGP + Route-map
    Задача: Настроить BGP c AS 2500 на маршрутизаторе ESR и установить соседство с AS20;

    AS2500

    Задача:

    • Настроить BGP c AS 2500 на маршрутизаторе ESR и установить соседство с AS20;
    • Отфильтровать на R2 из принмаемого маршрута 198.51.100.0/24 сеть, префикс которой соответствует 28
    • Отфильтровать на R2 из принмаемого маршрута 203.0.113.0/24 сеть, префикс которой меньше или соответствует 30
    • Отфильтровать на R2 из принмаемого маршрута 203.0.100.0/20 сеть, префикс которой больше или соответствует 24
    • Задать каждой сети приоритет со значение local-preference 200



    !!! Важно: при использовании eBGP для анонса маршрутной информации  необходимо дать разрешающее правило с помощью route-map либо prefix-list, пример:



    route-map BGP_OUT
      rule 1
        action permit
      exit
    exit
    router bgp 1
      address-family ipv4
        neighbor 192.168.1.1
          remote-as 2
          route-map BGP_OUT out
          enable
        exit
        enable
      exit
    exit



    Решение:

    Настроим BGP на ESR:



        esr-200# configure
        esr-200(config)# router bgp 2500
        esr-200(config-bgp)# address-family ipv4
        esr-200(config-bgp-af)# neighbor 185.0.0.2
        esr-200(config-bgp-neighbor)# remote-as 20
        esr-200(config-bgp-neighbor)# update-source 185.0.0.1
        esr-200(config-bgp-neighbor)# enable
        esr-200(config-bgp-neighbor)# exit
        esr-200(config-bgp-af)# enable
        esr-200(config-bgp-af)# exit
        esr-200(config-bgp)# exit



     Далее создадим необходимые правила для фильтрации маршрутов:



        esr-200(config)# route-map in
        esr-200(config-route-map)# rule 10
        esr-200(config-route-map-rule)# match ip address 198.51.100.0/24 eq 28
        esr-200(config-route-map-rule)# action set local-preference 200
        esr-200(config-route-map-rule)# action permit
        esr-200(config-route-map-rule)# exit
        esr-200(config-route-map)#rule 20
        esr-200(config-route-map-rule)# match ip address 203.0.113.0/24 ge 30
        esr-200(config-route-map-rule)# action set local-preference 200
        esr-200(config-route-map-rule)# action permit
        esr-200(config-route-map-rule)# exit
        esr-200(config-route-map)#rule 30
        esr-200(config-route-map-rule)# match ip address 203.0.100.0/20 le 24
        esr-200(config-route-map-rule)# action set local-preference 200
        esr-200(config-route-map-rule)# action permit
        esr-200(config-route-map-rule)# exit
        esr-200(config-route-map-rule)# exit
        esr-200(config-route-map)# exit



    Теперь осталось прикрепить route-map к BGP:



        esr-200(config)# router bgp 2500
        esr-200(config-bgp)# address-family ipv4
        esr-200(config-bgp-af)# neighbor 185.0.0.2
        esr-200(config-bgp-neighbor)# route-map in in
        esr-200(config-bgp-neighbor)# end
        esr-200# commit
        esr-200# confirm

    Источник:
    docs.eltex-co.ru

    [ESR] Bidirectional Forwarding Detection (BFD) для OSFP и BGP
    Bidirectional Forwarding Detection protocol (BFD) — протокол, созданный для быстрого обнаружения неисправностей линков.

    Два устройства согласовывают и устанавливают BFD сессию, отправляют друг другу hello-сообщения, Если hello-сообщения перестают поступать от соседа, BFD-сессия разрывается и система оповещается о неполадках в коммуникациях.

    BFD может определить неисправность линка менее чем за 1 секунду (для маршрутизаторов Eltex ESR этот параметр можно регулировать в диапазоне от 200 до 65535 миллисекунд).



    В реализации ПО начиная с версии 1.4.0 включительно, поддержаны протоколы BGP и OSPF и статических маршрутов.

    В разработке находится реализация использования BFD для статических маршрутов.



    Настройка механизма BFD сводится к двум шагам:

    ШАГ 1. Настройка параметров BFD производится как в глобальном режиме, так и в режимах конфигурирования интерфейсов и туннелей (если параметры различаются по направлениям):

    # configure
    # configure-if-view
    # configure-tunnel-view
    [no] ip bfd min-rx-interval <TIME> - Минимальный интервал приёма для обнаружения ошибки
    [no] ip bfd min-tx-interval <TIME> - Минимальный интервал передачи для обнаружения ошибки
    [no] ip bfd idle-tx-interval <TIME> - Минимальный интервал передачи для обнаружения ошибки, когда сессия неактивна
    [no] ip bfd multiplier <MULTIPLIER> - Число пропущенных пакетов, после которого сессия будет объявлена неактивной
    [no] ip bfd passive - Не отправлять BFD-пакеты, пока не будет получен пакет от соседнего устройства

    MULTIPLIER := 5 .. 100
    TIME := время в миллисекундах 200 .. 65535

    Если пропустить этот шаг, то будут использоваться параметры по умолчанию:

    Minimum RX interval: 200 ms
    Minimum TX interval: 200 ms
    Idle TX interval: 1000 ms
    Multiplier: 5 packets
    Passive: No

    ШАГ 2. Активация протокола BFD.

    Для протокола BGP производится в режиме конфигурирования BGP соседа:

    # bgp-neighbor-view
    [no] bfd enable - Включение/Выключение BFD для данного соседа BGP

    Обязательно при использовании BFD указываем upadate-source для указания source IP процессу BFD:

    # update-source <A.B.C.D>
    [no] update-source - указать/убрать адрес источника для BFD процесса

    Для протокола OSPF  BFD активировать необходимо в режиме конфигурирования интерфеса, на котором запущен протокол OSPF:

    # configure-if-view
    [no] ip ospf bfd-enable

    Для статических маршрутов активация BFD происходит указанием после указания шлюза:

    # configure-view
    [no] ip route <A.B.C.D/N> <IP_GATEWAY> bfd



    После применения и подверждения конфигурации протокол BFD запустится в работу:

    esr #commit

    esr #confirm

    Текущие значение параметров BFD для глобального режима:

    esr# show ip bfd
    Minimum RX interval: 200 ms
    Minimum TX interval: 200 ms
    Idle TX interval: 1000 ms
    Multiplier: 5 packets
    Passive: No

    Текущие значение параметров BFD для конкретного интерфеса и туннеля:

    esr# sh ip bfd interface gigabitethernet 1/0/1
    Minimum RX interval: 200 ms
    Minimum TX interval: 200 ms
    Idle TX interval: 1000 ms
    Multiplier: 5 packets
    Passive: No

    esr# sh ip bfd interface gre 1
    Minimum RX interval: 200 ms
    Minimum TX interval: 200 ms
    Idle TX interval: 1000 ms
    Multiplier: 5 packets
    Passive: No

    Источник:
    docs.eltex-co.ru

    [ESR] BRAS без SoftWLC
    Задача: настроить BRAS без поддержки SoftWLC.

    Решение:

    Шаг 1.  Настройка FreeRADIUS - сервера.

    Для FreeRADIUS сервера нужно задать подсеть, из которой могут приходить запросы и добавить список пользователей. Для этого в файл users в директории с файлами конфигурации FreeRADIUS сервера нужно добавить:

    Профиль пользователя:

    <MACADDR> Cleartext-Password := <MACADDR>

    # Имя пользователя

    User-Name = <USER_NAME>,

    # Максимальное время жизни сессии

    Session-Timeout = <SECONDS>,

    # Максимальное время жизни сесиии при бездействии пользователя

    Idle-Timeout = <SECONDS>,

    # Время на обновление статистики по сессии

    Acct-Interim-Interval = <SECONDS>,

    # Имя сервиса для сессии (A - сервис включен, N - сервис выключен)

    Cisco-Account-Info = "{A|N}<SERVICE_NAME>"



    Профиль сервиса:

    <SERVICE_NAME> Cleartext-Password := <MACADDR>

    # Соответствует имени class-map в настройках ESR

    Cisco-AVPair = "subscriber:traffic-class=<CLASS_MAP>",

    # Действие, которое применяет ESR к трафику (permit, deny, redirect)

    Cisco-AVPair = "subscriber:filter-default-action=<ACTION>",

    # Возможность прохождения IP потоков (enabled-uplink, enabled-downlink, enabled, disabled)

    Cisco-AVPair = "subscriber:flow-status=<STATUS>"

    В файл clients.conf нужно добавить подсеть, в которой находится ESR:

    client ESR {

    ipaddr = <SUBNET>

    secret = <RADIUS_KEY>

    }



    Шаг 2.  Настройка ESR - нужно сконфигурировать:

    radius-server host <IP_ADDRESS>
    key ascii-text <RADIUS_KEY>
    exit

    aaa radius-profile bras_radius
    radius-server host <IP_ADDRESS>
    exit

    das-server das
    key ascii-text <RADIUS_KEY>
    exit

    aaa das-profile bras_das
    das-server das
    exit

    ip access-list extended user_acl
    rule 1
    action permit
    enable
    exit
    exit

    subscriber-control
    aaa das-profile bras_das
    aaa sessions-radius-profile bras_radius
    nas-ip-address <IP_ADDRESS>
    session mac-authentication
    default-service default-action redirect <URL>
    exit
    enable
    exit



    На интерфейсах, для которых требуется работа BRAS настроить (для успешного запуска требуется как минимум один интерфейс):

    service-subscriber-control {object-group <NAME> | any}
    location <L2LOCATION>



    !!! Настройка действие фильтрации по URL обязательно, а именно, необходимо настроить фильтрацию http-proxy на BRAS для неавторизованных пользователей:

    1. Создаем локальный список URL (можно указать свои URL, на которые неавторизованные пользователи смогут проходить без авторизации и без редиректа, например локальные сервисы вашей сети и ваш сайт):

    object-group url defaultserv
      url http://eltex.nsk.ru
      url http://ya.ru
      url https://ya.ru
    exit

    1. Добавим действие фильтрации для локального списка URL в BRAS:

    subscriber-control
      default-service
        filter-name local defaultserv
        filter-action permit
    end

    Теперь неавторизированные пользователи будут иметь доступ к URL defaultserv без редирект, а при попытке пройти на другие сайты для них отработает редирект:

    default-service
        default-action redirect http://192.168.16.54:8080/eltex_portal/



    Пример настройки:

    Дано:

    Шаг 1. Настройка FreeRADIUS - сервера:

    подсеть с клиентами 10.10.0.0/16, подсеть для работы с FreeRADIUS сервером 192.168.16.140/23. Настраиваем FreeRADIUS сервер. В файл «clients.conf» добавляем строки:

    client BRAS {

    ipaddr = 192.168.16.140

    secret = password

    }



    В файл «users» добавляем строки (вместо <MAC> нужно указать MAC адрес клиента):

    "00-00-00-33-96-3D" Cleartext-Password := "00-00-00-33-96-3D"
    User-Name = "Bras_user",
    Session-Timeout = 259200,
    Idle-Timeout = 259200,
    Cisco-AVPair += "subscriber:policer-rate-in=1000",
    Cisco-AVPair += "subscriber:policer-rate-out=1000",
    Cisco-AVPair += "subscriber:policer-burst-in=188",
    Cisco-AVPair += "subscriber:policer-burst-out=188",
    Cisco-Account-Info = "AINTERNET"

    INTERNET Cleartext-Password := "INTERNET"
    User-Name = "INTERNET",
    Cisco-AVPair = "subscriber:traffic-class=INTERNET",
    Cisco-AVPair += "subscriber:filter-default-action=permit"

    Для traffic-class в настройках сервиса нужно указать access-list из настроек ESR. Он нужен для определения какой трафик пользователя считать за трафик этого сервиса.

    Шаг 2. Конфигурация ESR:



    configure

    object-group url defaultserv
    url http://eltex.nsk.ru
    url http://ya.ru
    url https://ya.ru
    exit



    radius-server host 192.168.16.54
    key ascii-text encrypted 8CB5107EA7005AFF
    source-address 192.168.16.140
    exit
     aaa radius-profile bras_radius
    radius-server host 192.168.16.54
     exit
     aaa radius-profile bras_radius_servers
     radius-server host 192.168.16.54
     exit
    das-server das
    key ascii-text encrypted 8CB5107EA7005AFF
     exit
     aaa das-profile bras_das
     das-server das
    exit



     vlan 10
     exit



     ip access-list extended BYPASS
    rule 1
     action permit
    match protocol udp
     match source-port 68
     match destination-port 67
    enable
     exit
     rule 2
     action permit
     match protocol udp
     match destination-port 53
    enable
    exit
     rule 3
     exit
     exit



    ip access-list extended INTERNET
    rule 1
     action permit
    enable
     exit
     exit



    ip access-list extended WELCOME
    rule 10
    action permit
    match protocol tcp
    match destination-port 443
    enable
    exit
    rule 20
    action permit
    match protocol tcp
    match destination-port 8443
    enable
    exit
    rule 30
    action permit
    match protocol tcp
    match destination-port 80
    enable
    exit
    rule 40
    action permit
    match protocol tcp
    match destination-port 8080
    enable
    exit
    exit



     subscriber-control
    aaa das-profile bras_das
    aaa sessions-radius-profile bras_radius
    aaa services-radius-profile bras_radius_servers
    nas-ip-address 192.168.16.140
    session mac-authentication
    bypass-traffic-acl BYPASS
    default-service
    class-map BYPASS
    filter-name local defaultserv
    filter-action permit
    default-action redirect http://192.168.16.54/eltex_portal
    session-timeout 121
    exit
    enable
    exit



     bridge 10
    vlan 10
    ip firewall disable
     ip address 10.10.0.1/16
     ip helper-address 192.168.16.54
    service-subscriber-control any
    location USER
     protected-ports
     protected-ports exclude vlan
    enable
     exit
     interface gigabitethernet 1/0/2
    ip firewall disable
    ip address 192.168.16.140/23
     exit
     interface gigabitethernet 1/0/3.10
     bridge-group 10
    ip firewall disable
     exit
     interface gigabitethernet 1/0/4
    ip firewall disable
     ip address 30.30.30.2/24
     exit
     interface tengigabitethernet 1/0/1
    ip firewall disable
     exit
     interface tengigabitethernet 1/0/1.10
     bridge-group 10
    exit
     interface tengigabitethernet 1/0/1.20
     ip firewall disable
    ip address 20.20.20.1/24
     exit
    interface tengigabitethernet 1/0/1.30
    bridge-group 10
     exit
     interface tengigabitethernet 1/0/1.40
     bridge-group 10
    exit



    nat source
    ruleset factory
    to interface gigabitethernet 1/0/2
    rule 10
    description "replace 'source ip' by outgoing interface ip address"
    match source-address any
    action source-nat interface
    enable
    exit
    exit



     ip route 0.0.0.0/0 192.168.16.145



     ip telnet server

    Источник:
    docs.eltex-co.ru

    [ESR] Destanation NAT + NAT Hairpinning
    В сети R1 имеется web-сервер. Необходимо что бы любой пользователь интернета имели доступ к этому ресурсу. Для этого необходимо перенаправить запросы с IP 185.185.11.54 на 192.168.0.5. На R1 уже описаны зоны безопасности trusted (192.168.0.1) и untrusted (185.185.11.54).

    Destanation NAT

    Для начала создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

    • Net_pub – профиль адресов публичной сети;
    • Srv_http – профиль портов;
    • Server_ip – профиль адресов локальной сети.



        esr-100(config)# object-group network Net_pub
        esr-100(config-object-group-network)# ip address 185.185.11.54
        esr-100(config-object-group-network)# exit
        esr-100(config)# object-group service Srv_http
        esr-100(config-object-group-service)# port-range 80
        esr-100(config-object-group-service)# exit
        esr-100(config)# object-group network Server_ip
       esr-100(config-object-group-network)# ip address 192.168.0.5
        esr-100(config-object-group-network)# exit



    Далее приступим к настройке самого NAT. Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 185.185.11.54 из внешней сети.



        esr-100(config)# nat destination
        esr-100(config-dnat)# pool Server_ip
        esr-100(config-dnat-pool)# ip address 192.168.0.5
        esr-100(config-dnat-pool)# ip port 80
        esr-100(config-dnat-pool)# exit



    Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «untrusted». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».



        esr-100(config-dnat)# ruleset DNAT
        esr-100(config-dnat-ruleset)# from zone untrusted
        esr-100(config-dnat-ruleset)# rule 1
        esr-100(config-dnat-rule)# match destination-address Net_pub
        esr-100(config-dnat-rule)# match protocol tcp
        esr-100(config-dnat-rule)# match destination-port Srv_http
        esr-100(config-dnat-rule)# action destination-nat pool Server_ip
        esr-100(config-dnat-rule)# enable
        esr-100(config-dnat-rule)# exit
        esr-100(config-dnat-ruleset)# exit
        esr-100(config-dnat)# exit



    Для пропуска трафика, идущего из зоны «untrusted» в «trusted», создадим соответствующее правило. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP» и прошедший преобразование DNAT.



        esr-100(config)# security zone-pair untrusted trusted
        esr-100(config-zone-pair)# rule 1
        esr-100(config-zone-pair-rule)# match source-address any
        esr-100(config-zone-pair-rule)# match destination-address Server_ip
        esr-100(config-zone-pair-rule)# match protocol any
        esr-100(config-zone-pair-rule)# match destination-nat
        esr-100(config-zone-pair-rule)# action permit
        esr-100(config-zone-pair-rule)# enable
        esr-100(config-zone-pair-rule)# exit
        esr-100(config-zone-pair)# exit
        esr-100# commit
        esr-100# confirm



    Теперь R1 будет перенаправлять обращегия как требуется. Команды для просмотра состояния и настройки NAT:



        esr-100# show ip nat destination pools
        esr-100# show ip nat destination rulesets
        esr-100# show ip nat proxy-arp
        esr-100# show ip nat translations



    NAT Hairpinning

    На рисунке в начале статьи видно, что в локальной сети R1 имеются свои клиенты(client), которые тоже пользуются web-сервером. Однако когда client введет в браузере доменное имя сервера, DNS перенаправит его на адрес 185.185.11.54. Для этого настроим NAT Hairpinning.

    Добавим еще один профиль для внутренней сети.



        esr-100(config)# object-group network LAN
        esr-100(config-object-group-network)# ip prefix 192.168.0.0/24
        esr-100(config-object-group-network)# exit



    Добавим еще один ruleset в конфигурацию DNAT.



        esr-100(config)# nat destination
        esr-100(config-dnat)# ruleset loopback
        esr-100(config-dnat-ruleset)# from zone trusted
        esr-100(config-dnat-ruleset)# rule 10
        esr-100(config-dnat-rule)# match protocol tcp
        esr-100(config-dnat-rule)# match destination-address Net_pub
        esr-100(config-dnat-rule)# match destination-port Srv_http
        esr-100(config-dnat-rule)# action destination-nat pool Server_ip
        esr-100(config-dnat-rule)# enable
        esr-100(config-dnat-rule)# exit
        esr-100(config-dnat-ruleset)# exit
        esr-100(config-dnat)# exit



    Сконфигурируем Source NAT.



        esr-100(config)# nat source
        esr-100(config-snat)# ruleset loopback
        esr-100(config-snat-ruleset)# to zone trusted
        esr-100(config-snat-ruleset)# rule 10
        esr-100(config-snat-rule)# match source-address LAN
        esr-100(config-snat-rule)# action source-nat interface
        esr-100(config-snat-rule)# enable
        esr-100(config-snat-rule)# exit
        esr-100(config-snat-ruleset)# exit
        esr-100(config-snat)# exit
        esr-100(config)# exit
        esr-100# commit
        esr-100# confirm



    Теперь пользователи локальной сети R1 будут попадать на web-сервер по внутреннему адресу.

    Источник:
    docs.eltex-co.ru

    [ESR] DHCP Relay
    В случае, если DHCP-клиент не имеет возможности обратиться к DHCP-серверу напрямую (например, если они находятся в разных широковещательных доменах), используется так называемый DHCP-ретранслятор (relay agent), который обрабатывает клиентский широковещательный DHCP-запрос и отправляет его на DHCP-сервер в виде unicast пакета, а полученный от DHCP-сервера ответ, в свою очередь, перенаправляет DHCP-клиенту.

    Рисунок 1 - Схема сети



    Предварительно необходимо сконфигурировать интерфейсы:

    esr(config)# interface gigabitethernet 1/0/1

    esr(config-if-gi)# ip address 10.0.0.1/24

    esr(config)# interface gigabitethernet 1/0/2

    esr(config-if-gi)# ip address 192.168.0.1/24



    Настройки DHCP-ретранслятора на ESR сводятся к:



    1. Включению DHCP relay глобально на устройстве командой



    esr(config)# ip dhcp-relay



    2. Указанию на интерфейсе со стороны DHCP-клинта IP адреса DHCP-сервера, на который будут перенаправляться клиентские запросы.



    esr(config)# interface gigabitethernet 1/0/2

    esr(config-if-gi)# ip helper-address 10.0.0.2



    Чтобы изменения вступили в силу, необходимо ввести следующие команды:

    esr# commit

    Configuration has been commited

    esr# confirm

     Configuration has been confirmed

    Источник:
    docs.eltex-co.ru

    [ESR] Eltex SLA (Service Level Agreement)
    Eltex SLA (Service Level Agreement) – двухсторонний протокол активного измерения определяет гибкий метод измерения производительности и качества работы IP между двумя сервисными маршрутизаторами Eltex ESR, поддерживающими технологию SLA.

    Основная функция SLA - выполнение тестов, нацеленных на вычисление параметров канала связи:

    • односторонние задержки;
    • круговые задержки;
    • джиттер;
    • потери пакетов;
    • изменение порядка следования пакетов.



    Протокол IP SLA состоит из 2х фаз:

    • фазы контроля;
    • фазы измерений.



    Предполагает наличие 2х ролей:

    • sender (инициирует запуск теста с установленными параметрами);
    • responder (ожидает входящих соедиений).

    Пример конфигурации

    Конфигурация ESR-SENDER



    interface gigabitethernet 1/0/1
       ip firewall disable
       ip address 12.0.0.1/24
    exit

    ip route 0.0.0.0/0 12.0.0.2

    clock timezone gmt +7
    ntp enable
    ntp server 192.168.1.1
      minpoll 4
    exit

    ip sla logging
    ip sla logging level error
    ip sla
    ip sla test 1
      udp-jitter 24.0.0.3 20001 source-ip 12.0.0.1 control enable num-packets 100 interval 20
      frequency 25
      packet-size 64
      dscp 30
      cos 3
      timeout 4000
      thresholds losses high 15
      thresholds losses forward high 5
      thresholds losses reverse high 10
      thresholds jitter forward high 7
      thresholds jitter reverse high 15
      thresholds delay high 150
      thresholds delay forward high 100
      thresholds delay reverse high 50
      enable
    exit
    ip sla schedule 1 life forever start-time now

    Конфигурация ESR-RESPONDER

    interface gigabitethernet 1/0/1
      ip firewall disable
      ip address 24.0.0.3/24
      ip sla responder eltex
    exit

    ip route 0.0.0.0/0 24.0.0.2

    clock timezone gmt +7
    ntp enable
    ntp server 192.168.1.1
      minpoll 4
    exit

    Просмотр статистики

    ESR# show ip sla test statistics 1
    Test number: 1
    Transmitted packets: 100
    Lost packets: 8 (8%)
    Lost packets in forward direction: 4 (4%)
    Lost packets in reverse direction: 4 (4%)
    One-way delay forward min/avg/max: 29/52/72 milliseconds
    One-way delay reverse min/avg/max: 29/52/72 milliseconds
    One-way jitter forward min/avg/max: 6/11/12 milliseconds
    One-way jitter reverse min/avg/max: 6/11/12 milliseconds
    Two-way delay min/avg/max: 58/104/145 milliseconds
    Two-way jitter min/avg/max: 13/22/25 milliseconds
    Duplicate packets: 0
    Out of sequence packets in forward direction: 0
    Out of sequence packets in reverse direction: 0



    Мониторинг

    Все сообщения о превышении порог для тестовых потоков либо снижении уровня ниже допустимого занчения журналируются.

    1) SYSLOG-сообщения можно перенаправлять на SYSLOG-сервер.

    Конфигурация:
    syslog host test 192.168.1.1 debug udp 514

    Пример сообщений SYSLOG:

    YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses high for ip sla 1: 8 > 1
    YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses reverse high for ip sla 1: 8 > 1
    YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses OK for ip sla 1: 8 > 1
    YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses reverse OK for ip sla 1: 8 > 1
    YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: Two-way jitter high for ip sla 1: 12 > 1
    YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter forward high for ip sla 1: 12 > 1
    YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter reverse high for ip sla 1: 12 > 1
    YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: Two-way jitter OK for ip sla 1: 0 < 10
    YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter reverse OK for ip sla 1: 0 < 15

    2) Опрос по SNMP.

    Для IP SLA доступны MIB-OID:

    ELTEX-ESR-MIB.mib

    ELTEX-ESR-IPSLA-MIB.mib

    Конфигурация:

    snmp-server
    snmp-server community "publpubl" rw
    snmp-server host 192.168.1.1
    exit

    Пример снятия статистики по SNMP:

    Name/OID: eltEsrIpSlaStatTestTransmittedPackets.1; Value (Gauge): 100
    Name/OID: eltEsrIpSlaStatTestLostPackets.1; Value (Gauge): 8
    Name/OID: eltEsrIpSlaStatTestLostPacketsForward.1; Value (Gauge): 4
    Name/OID: eltEsrIpSlaStatTestLostPacketsReverse.1; Value (Gauge): 4
    Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardMin.1; Value (Gauge): 29
    Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardMax.1; Value (Gauge): 52
    Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardAvg.1; Value (Gauge): 72
    Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseMin.1; Value (Gauge): 29
    Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseMax.1; Value (Gauge): 52
    Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseAvg.1; Value (Gauge): 72
    Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardMin.1; Value (Gauge): 6
    Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardMax.1; Value (Gauge): 11
    Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardAvg.1; Value (Gauge): 12
    Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseMin.1; Value (Gauge): 6
    Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseMax.1; Value (Gauge): 11
    Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseAvg.1; Value (Gauge): 12
    Name/OID: eltEsrIpSlaStatTestTwoWayDelayMin.1; Value (Gauge): 58
    Name/OID: eltEsrIpSlaStatTestTwoWayDelayMax.1; Value (Gauge): 104
    Name/OID: eltEsrIpSlaStatTestTwoWayDelayAvg.1; Value (Gauge): 145
    Name/OID: eltEsrIpSlaStatTestTwoWayJitterMin.1; Value (Gauge): 13
    Name/OID: eltEsrIpSlaStatTestTwoWayJitterMax.1; Value (Gauge): 22
    Name/OID: eltEsrIpSlaStatTestTwoWayJitterAvg.1; Value (Gauge): 025
    Name/OID: eltEsrIpSlaStatTestDuplicatePackets.1; Value (Gauge): 0
    Name/OID: eltEsrIpSlaStatTestOutOfSequenceForward.1; Value (Gauge): 0
    Name/OID: eltEsrIpSlaStatTestOutOfSequenceReverse.1; Value (Gauge): 0

    3) SYSLOG в SNMP-Traps.

    Конфигурация

    snmp-server host 192.168.1.1
      source-address 12.0.0.1
    exit
    snmp-server enable traps syslog





    Источник:
    docs.eltex-co.ru

    [ESR] ESR-1000. Порты XG (10G) уходят в down после конфигурации LACP
    Проблема: Порты XG в down после конфигурирования LACP на ESR-1000

    Решение: По умолчанию на port-channel установлен режим: speed 1000M, необходимо выставить: speed 10Gесли в port-channel включаем XG интерфейсы.



    esr(config)# interface port-channel 1
    esr(config-port-channel)# speed 10G

    Изменения конфигурации вступают в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Источник:
    docs.eltex-co.ru

    [ESR] GRE over IPSec
    Настроить GRE over IPSec туннель между ESR1 и ESR2.

    Данные:

    IP-address интерфейса ESR1 - 180.10.0.1/30
    P-address интерфейса ESR2 - 80.66.0.1/30

    Локальные подсети:

    LAN1: 1.1.1.0/24
    LAN2: 2.2.2.0/24

    Параметры IKE:

    алгоритм шифрования: AES 128 bit;
    алгоритм аутентификации: MD5;
    группа Диффи-Хэллмана: 2.

    Параметры IPSec:

    алгоритм шифрования: AES 128 bit;
    алгоритм аутентификации: MD5;
    группа Диффи-Хэллмана: 2.



    Решение:

    Конфигурирование ESR1

    Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

    ESR1(config)# interface gigabitethernet 1/0/1
    ESR1(config-if-gi)# security-zone untrusted
    ESR1(config-if-gi)# ip address 180.10.0.1/30
    ESR1(config-if-gi)# exit

    Настроим GRE туннель, определим принадлежность к зоне безопасности и включим туннель командой enable:

    ESR1(config)# tunnel gre 1
    ESR1(config-gre)# ttl 16
    ESR1(config-gre)# security-zone trusted
    ESR1(config-gre)# local address 180.10.0.1
    ESR1(config-gre)# remote address 80.66.0.1
    ESR1(config-gre)# ip address 10.10.10.1/30
    ESR1(config-gre)# enable
    ESR1(config-gre)# exit

    Создадим статический маршрут для подсети 80.66.0.0/30:

    ESR1(config)# ip route 80.66.0.0/30 180.10.0.2

    Создадим статический маршрут подсети LAN2 - 2.2.2.0/24 через tunnel gre 1:

    ESR1(config)# ip route 2.2.2.0/24 tunnel gre 1

    Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

    ESR1(config)# security ike proposal ike_prop1
    ESR1(config-ike-proposal)# authentication algorithm md5
    ESR1(config-ike-proposal)# encryption algorithm aes128
    ESR1(config-ike-proposal)# dh-group 2
    ESR1(config-ike-proposal)# exit

    Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

    ESR1(config)# security ike policy ike_pol1
    ESR1(config-ike-policy)# pre-shared-key ascii-text password
    ESR1(config-ike-policy)# proposal ike_prop1
    ESR1(config-ike-policy)# exit

    Создадим шлюз протокола IKE. В данном профиле указывается GRE-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

    ESR1(config)# security ike gateway ike_gw1
    ESR1(config-ike-gw)# ike-policy ike_pol1
    ESR1(config-ike-gw)# local address 180.10.0.1
    ESR1(config-ike-gw)# local network 180.10.0.1/32 protocol gre
    ESR1(config-ike-gw)# remote address 80.66.0.1
    ESR1(config-ike-gw)# remote network 80.66.0.1/32 protocol gre
    ESR1(config-ike-gw)# mode policy-based
    ESR1(config-ike-gw)# exit

    Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

    ESR1(config)# security ipsec proposal ipsec_prop1
    ESR1(config-ipsec-proposal)# authentication algorithm md5
    ESR1(config-ipsec-proposal)# encryption algorithm aes128
    ESR1(config-ipsec-proposal)# pfs dh-group 2
    ESR1(config-ipsec-proposal)# exit

    Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

    ESR1(config)# security ipsec policy ipsec_pol1
    ESR1(config-ipsec-policy)# proposal ipsec_prop1
    ESR1(config-ipsec-policy)# exit

    Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IP sec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

    ESR1(config)# security ipsec vpn ipsec1
    ESR1(config-ipsec-vpn)# mode ike
    ESR1(config-ipsec-vpn)# ike establish-tunnel route
    ESR1(config-ipsec-vpn)# ike gateway ike_gw1
    ESR1(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
    ESR1(config-ipsec-vpn)# enable
    ESR1(config-ipsec-vpn)# exit

    Дополнительно в security zone-pair untrusted self необходимо разрешить протоколы для GRE over IPSec туннеля:

    ESR1(config)# security zone-pair untrusted self
    ESR1(config-zone-pair)# rule 10
    ESR1(config-zone-pair-rule)# action permit
    ESR1(config-zone-pair-rule)# match protocol gre
    ESR1(config-zone-pair-rule)# enable
    ESR1(config-zone-pair-rule)# exit
    ESR1(config-zone-pair)# rule 11
    ESR1(config-zone-pair-rule)# action permit
    ESR1(config-zone-pair-rule)# match protocol esp
    ESR1(config-zone-pair-rule)# enable
    ESR1(config-zone-pair-rule)# exit
    ESR1(config-zone-pair)# rule 12
    ESR1(config-zone-pair-rule)# action permit
    ESR1(config-zone-pair-rule)# match protocol ah
    ESR1(config-zone-pair-rule)# enable
    ESR1(config-zone-pair-rule)# exit
    ESR1(config-zone-pair)# exit



    Конфигурирование ESR2

    Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

    ESR2(config)# interface gigabitethernet 1/0/1
    ESR2(config-if-gi)# security-zone untrusted
    ESR2(config-if-gi)# ip address 80.66.0.1/30
    ESR2(config-if-gi)# exit

    Настроим GRE туннель, определим принадлежность к зоне безопасности и включим туннель командой enable:

    ESR2(config)# tunnel gre 1
    ESR2(config-gre)# ttl 16
    ESR2(config-gre)# security-zone trusted
    ESR2(config-gre)# local address 80.66.0.1
    ESR2(config-gre)# remote address 180.10.0.1
    ESR2(config-gre)# ip address 10.10.10.2/30
    ESR2(config-gre)# enable
    ESR2(config-gre)# exit

    Создадим статический маршрут для подсети 180.10.0.0/30:

    ESR2(config)# ip route 180.10.0.0/30 80.66.0.2

    Создадим статический маршрут подсети LAN1 - 1.1.1.0/24 через tunnel gre 1:

    ESR2(config)# ip route 1.1.1.0/24 tunnel gre 1

    Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

    ESR2(config)# security ike proposal ike_prop1
    ESR2(config-ike-proposal)# authentication algorithm md5
    ESR2(config-ike-proposal)# encryption algorithm aes128
    ESR2(config-ike-proposal)# dh-group 2
    ESR2(config-ike-proposal)# exit

    Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

    ESR2(config)# security ike policy ike_pol1
    ESR2(config-ike-policy)# pre-shared-key ascii-text password
    ESR2(config-ike-policy)# proposal ike_prop1
    ESR2(config-ike-policy)# exit

    Создадим шлюз протокола IKE. В данном профиле указывается GRE-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

    ESR2(config)# security ike gateway ike_gw1
    ESR2(config-ike-gw)# ike-policy ike_pol1
    ESR2(config-ike-gw)# local address 80.66.0.1
    ESR2(config-ike-gw)# local network 80.66.0.1/32 protocol gre
    ESR2(config-ike-gw)# remote address 180.10.0.1
    ESR2(config-ike-gw)# remote network 180.10.0.1/32 protocol gre
    ESR2(config-ike-gw)# mode policy-based
    ESR2(config-ike-gw)# exit

    Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

    ESR2(config)# security ipsec proposal ipsec_prop1
    ESR2(config-ipsec-proposal)# authentication algorithm md5
    ESR2(config-ipsec-proposal)# encryption algorithm aes128
    ESR2(config-ipsec-proposal)# pfs dh-group 2
    ESR2(config-ipsec-proposal)# exit

    Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

    ESR2(config)# security ipsec policy ipsec_pol1
    ESR2(config-ipsec-policy)# proposal ipsec_prop1
    ESR2(config-ipsec-policy)# exit

    Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IP sec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

    ESR2(config)# security ipsec vpn ipsec1
    ESR2(config-ipsec-vpn)# mode ike
    ESR2(config-ipsec-vpn)# ike establish-tunnel route
    ESR2(config-ipsec-vpn)# ike gateway ike_gw1
    ESR2(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
    ESR2(config-ipsec-vpn)# enable
    ESR2(config-ipsec-vpn)# exit

    Источник:
    docs.eltex-co.ru

    [ESR] GRE over IPSec между ESR и Cisco
    Настроить GRE over IPSec туннель между ESR и Cisco. На туннелях дополнительно настроить протокол динамической маршрутизации OSPF.

    При настройке IPSec на ESR включен способ установления соединения ike establish-tunnel route, при таком режиме IPSec туннель поднимется при наличии транзитного трафика. Loopback интерфейсы необходимы для проверки работоспособности IPSec туннеля (передачи транзитного трафика)  и в конфигурации не обязательны.

    ESR:

    1) Конфигурация:

    esr# show running-config
    router ospf log-adjacency-changes
    router ospf 1
      router-id 10.110.0.66
      area 0.0.0.1
        enable
      exit
      enable
    exit

    interface gigabitethernet 1/0/1
      ip firewall disable
      ip address 100.100.0.2/24
    exit
    interface loopback 1
      ip address 2.2.2.2/32
    exit
    tunnel gre 1
      mtu 1476
      ip firewall disable
      local address 100.100.0.2
      remote address 10.10.0.13
      ip address 10.110.0.66/30
      ip ospf instance 1
      ip ospf area 0.0.0.1
      ip ospf
      enable
    exit

    security ike proposal IKEPROP
      encryption algorithm aes128
      dh-group 2
    exit

    security ike policy IKEPOL
      lifetime seconds 86400
      pre-shared-key ascii-text encrypted 8CB5107EA7005AFF
      proposal IKEPROP
    exit

    security ike gateway IKEGW
      ike-policy IKEPOL
      local address 100.100.0.2
      local network 100.100.0.2/32 protocol gre
      remote address 10.10.0.13
      remote network 10.10.0.13/32 protocol gre
      mode policy-based
    exit

    security ipsec proposal IPPROP
      encryption algorithm aes128
    exit

    security ipsec policy IPPOL
      proposal IPPROP
    exit

    security ipsec vpn IPSEC
      mode ike
      ike establish-tunnel route
      ike gateway IKEGW
      ike ipsec-policy IPPOL
      enable
    exit

    ip route 0.0.0.0/0 tunnel gre 1
    ip route 10.10.0.0/24 100.100.0.1

    2) Информация о состоянии протокола OSPF и IPSec туннеля:

    esr#  show ip ospf neighbors
    Router ID   Pri State    DTime Interface         Router IP
    ---------   --- -----    ----- ----------------- ---------
    10.110.0.65 1   Full/BDR 00:35 gre 1             10.110.0.65

     esr# show security ipsec vpn status IPSEC
    Currently active IKE SA:
    Name: IPSEC
    State: Established
    Version: v1-only
    Unique ID: 3
    Local host: 100.100.0.2
    Remote host: 10.10.0.13
    Role: Initiator
    Initiator spi: 0x15dc63f5881abbb0
    Responder spi: 0xd45e86e5abb121d9
    Encryption algorithm: des
    Authentication algorithm: sha1
    Diffie-Hellman group: 2
    Established: 12 minutes and 34 seconds ago
    Rekey time: 12 minutes and 34 seconds
    Reauthentication time: 23 hours, 32 minutes and 7 seconds
    Child IPsec SAs:
    Name: IPSEC
    State: Installed
    Protocol: esp
    Mode: Tunnel
    Encryption algorithm: aes128
    Authentication algorithm: sha1
    Rekey time: 32 minutes
    Life time: 47 minutes and 26 seconds
    Established: 12 minutes and 34 seconds ago
    Traffic statistics:
    Input bytes: 540
    Output bytes: 540
    Input packets: 5
    Output packets: 5

    Cisco:

    1) Конфигурация:

    crypto isakmp policy 2
    encr aes
    authentication pre-share
    group 2
    crypto isakmp key password address 100.100.0.2
    !
    crypto ipsec security-association lifetime seconds 86400
    !
    crypto ipsec transform-set strong esp-aes esp-sha-hmac
    !
    crypto map mymap local-address FastEthernet0/0
    crypto map mymap 119 ipsec-isakmp
    set peer 100.100.0.2
    set transform-set strong
    match address 119
    !
    !
    interface Loopback1
    ip address 1.1.1.1 255.255.255.255
    !
    !
    interface Tunnel2
    ip address 10.110.0.65 255.255.255.252
    ip ospf 1 area 0.0.0.1
    ip ospf network broadcast
    tunnel source 10.10.0.13
    tunnel destination 100.100.0.2
    !
    !
    interface FastEthernet0/0
    ip address 10.10.0.13 255.255.255.0
    duplex auto
    speed auto
    crypto map mymap
    !
    router ospf 1
    router-id 10.110.0.65
    log-adjacency-changes
    !
    ip route 100.100.0.0 255.255.255.0 10.10.0.1
    ip route 0.0.0.0 0.0.0.0 Tunnel2
    !
    access-list 119 permit gre host 10.10.0.13 host 100.100.0.2

    2) Информация о состоянии протокола OSPF и IPSec туннеля:

    Router#show ip ospf neighbor
    Neighbor ID Pri State Dead Time Address Interface
    10.110.0.66 0 FULL/ - 00:00:32 10.110.0.66 Tunnel2

    Router#show crypto ipsec sa
    interface: FastEthernet0/0
    Crypto map tag: mymap, local addr 10.10.0.13
    protected vrf: (none)
    local ident (addr/mask/prot/port): (10.10.0.13/255.255.255.255/47/0)
    remote ident (addr/mask/prot/port): (100.100.0.2/255.255.255.255/47/0)
    current_peer 100.100.0.2 port 500
    PERMIT, flags={origin_is_acl,}
    #pkts encaps: 5, #pkts encrypt: 5, #pkts digest: 5
    #pkts decaps: 5, #pkts decrypt: 5, #pkts verify: 5
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0
    #pkts not decompressed: 0, #pkts decompress failed: 0
    #send errors 0, #recv errors 0
    local crypto endpt.: 10.10.0.13, remote crypto endpt.: 100.100.0.2
    path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0
    current outbound spi: 0xC9A1F292(3382833810)
    PFS (Y/N): Y, DH group: group2
    inbound esp sas:
    spi: 0x7783E2D2(2005131986)
    transform: esp-aes esp-sha-hmac ,
    in use settings ={Tunnel, }
    conn id: 2001, flow_id: FPGA:1, sibling_flags 80000046, crypto map: mymap
    sa timing: remaining key lifetime (k/sec): (4480312/3033)
    IV size: 16 bytes
    replay detection support: Y
    Status: ACTIVE
    inbound ah sas:
    inbound pcp sas:
    outbound esp sas:
    spi: 0xC9A1F292(3382833810)
    transform: esp-aes esp-sha-hmac ,
    in use settings ={Tunnel, }
    conn id: 2002, flow_id: FPGA:2, sibling_flags 80000046, crypto map: mymap
    sa timing: remaining key lifetime (k/sec): (4480312/3033)
    IV size: 16 bytes
    replay detection support: Y
    Status: ACTIVE
    outbound ah sas:
    outbound pcp sas:

    Источник:
    docs.eltex-co.ru

    [ESR] IP unnumbered
    Имеется маршрутизатор R1 к которому подключен 2 клиента. Клиентам необходимо выделить IP адреса из пула 10.10.10.0/24, но таким образом чтобы они не имели доступ к друг другу. Одним из решений было бы разбить 24 маску на 30, но в таком случае распределение IP адресов крайне не экономично. В данном случае отличным решением будет использование технологии IP unnumbered.

    Задача:

    • Выдать клиенту client1 один IP адрес.
    • Выдать клиенту client2 три IP адреса.

    Решение:

    На маршрутизаторе R1 настроим loopback-интерфейс и повешаем наго IP адрес из пула который будем раздовать другим маршрутизаторам:



        esr-200# config
        esr-200(config)# interface loopback 1
        esr-200(config-loopback)# ip address 10.10.10.254/24
        esr-200(config-loopback)# exit



    Далее настроим интерфейсы к которым подключены клиенты:



        esr-200(config)# interface gigabitethernet 1/0/2
        esr-200(config-if-gi)# ip unnumbered loopback 1
        esr-200(config-if-gi)# ip firewall disable
        esr-200(config-if-gi)# exit
        esr-200(config)# interface gigabitethernet 1/0/3
        esr-200(config-if-gi)# ip unnumbered loopback 1
        esr-200(config-if-gi)# ip firewall disable
        esr-200(config-if-gi)# exit



    И последнее что осталось, это прописать маршрут до IP адресов которые отдаем клиентам:



        esr-200(config)# ip route 10.10.10.1/32 interface gigabitethernet 1/0/2 name client1
        esr-200(config)# ip route 10.10.10.2/32 interface gigabitethernet 1/0/3 name client2
        esr-200(config)# ip route 10.10.10.3/32 interface gigabitethernet 1/0/3 name client2
        esr-200(config)# ip route 10.10.10.4/32 interface gigabitethernet 1/0/3 name client2
        esr-200(config)# exit
        esr-200# commit
        esr-200# confirm



    А теперь осталось настроить у клиента IP адрес 10.10.10.1 с маской 255.255.255.0 и шлюзом 10.0.0.2 (интерфейс R1 смотрящий в интернет). Точно также делаем на всех ПК воторого клиента.

    Источник:
    docs.eltex-co.ru

    [ESR] IPsec Site-to-Site VPN между Eltex ESR и Cisco iOS используя RSA Signature
    Пример конфигурации и генерации сертификатов для установления IPsec Site-to-Site VPN.

    Пример конфигурации и генерации сертификатов для установления IPsec Site-to-Site VPN.

    Установление защищенного IPsec VPN соединения с аутентификацией по сертификатам можно разделить на следующие шаги:

    1. Предварительная настройка интерфейсов и маршрутизации на ELTEX ESR и CISCO iOS.
    2. Получение/выпуск корневого сертификата - этот шаг выполняется на центрне сертификатов (Certificate Authority, CA).
    3. Выпуск ключевой пары и их импорт на CISCO iOS
    4. Конфигурция IPsec на CISCO iOS
    5. Выпуск ключевой пары (закрытого и открытого ключа) для ELTEX ESR
    6. Импорт корневого сертификата и ключевой пары на ELTEX ESR
    7. Конфигурция IPsec на ELTEX ESR



    Предварительная настройка интерфейсов и маршрутизации

    В предварительной конфигурации маршрутизатора ELTEX ESR разрешим прохождение UDP 500,4500 и ESP трафика в зону self для установления IPsec VPN:

    esr# show running-config

    object-group service IPsec
    port-range 500
    port-range 4500
    exit

    object-group network MAIN
    ip address-range 192.0.2.2
    exit

    security zone untrusted
    exit
    security zone trusted
    exit

    interface gigabitethernet 1/0/1
    security-zone untrusted
    ip address 192.0.2.2/30
    exit
    interface gigabitethernet 1/0/2
    security-zone trusted
    ip address 192.168.10.1/24
    exit
    security zone-pair untrusted self
    rule 10
    description "IPsec"
    action permit
    match protocol udp
    match destination-address MAIN
    match destination-port IPsec
    enable
    exit
    rule 20
    description "ESP"
    action permit
    match protocol esp
    match destination-address MAIN
    enable
    exit
    rule 30
    description "ICMP"
    action permit
    match protocol icmp
    match destination-address MAIN
    enable
    exit
    exit

    security zone-pair trusted untrusted
    rule 10
    description "PERMIT ALL"
    action permit
    enable
    exit
    exit

    ip route 0.0.0.0/0 192.0.2.1



    В предварительной конфигурации маршрутизатора CISCO iOS настроим сетевые интерфейсы и маршрутизацию:

    !
    hostname cisco
    !
    ip domain name cisco.eltex.org
    !
    interface FastEthernet0/0
    ip address 203.0.113.2 255.255.255.252
    duplex auto
    speed auto
    !
    interface FastEthernet0/1
    ip address 172.16.10.1 255.255.255.0
    duplex auto
    speed auto
    !
    ip route 0.0.0.0 0.0.0.0 203.0.113.1
    !



    ВАЖНО: Необходимо выставить корректную дату на оборудовании, так как сертификаты имеют дату выпуска и выпускаются на определенный срок.

    Выставим дату в ручном режиме (так же можно использовать NTP):

    esr# set date 12:00:00 14 November 2019

    cisco# clock set 12:01:00 14 Nov 2019



    Получение/выпуск корневого сертификата - этот шаг выполняется на центрне сертификатов (Certificate Authority, CA)

    Для выпуска сертификатов в данном примере используются утилиты openssl.

    ВАЖНО: Для использования внутри организации можно использовать self-signed сертификат, но для использования CA вне организации необходимо использовать сертификаты, выданные или подписанные сторонней организацией.

    Генерируем секретный ключ:

    # openssl genrsa -out ca.key 2048

    Создаём self-signed сертификат:

    # openssl req -new -x509 -sha1 -days 3650 -key ca.key -out ca.crt

    Полученный CA сертификат (ca.crt) и секретный CA ключи (ca.key) будут использоваться для подписи запросов на сертификат VPN клиентов.



    Выпуск ключевой пары и их импорт на CISCO iOS

    Генерируем закрытый ключ на CISCO iOS:

    cisco(config)#crypto key generate rsa general-keys

    How many bits in the modulus [512]: 2048

    % Generating 1024 bit RSA keys …[OK]

    Настроим CA сервер с именем myca:

    cisco(config)#crypto ca trustpoint myca
    cisco(ca-trustpoint)#enrollment terminal
    cisco(ca-trustpoint)#crl optional
    cisco(ca-trustpoint)#exit



    Копируем содержимое CA сертификата:

    # cat ca.crt

    -----BEGIN CERTIFICATE-----
    MIID7TCCAtWgAwIBAgIJANdwKZKV0XNmMA0GCSqGSIb3DQEBBQUAMIGMMQswCQYD
    ...
    yg==
    -----END CERTIFICATE-----



    И вставляем содержимое в консоль:
    cisco(config)#crypto ca authenticate myca

    Enter the base 64 encoded CA certificate.
    End with a blank line or the word “quit” on a line by itself

    -----BEGIN CERTIFICATE-----
    MIID7TCCAtWgAwIBAgIJANdwKZKV0XNmMA0GCSqGSIb3DQEBBQUAMIGMMQswCQYD
    ...
    yg==
    -----END CERTIFICATE-----

    % Do you accept this certificate? [yes/no]: yes
    Trustpoint CA certificate accepted.
    % Certificate successfully imported

    Сформировать запрос на подписание (CSR, certificate signing request):

    cisco(config)#crypto ca enroll myca

    % Include the router serial number in the subject name? [yes/no]: yes
    % The serial number in the certificate will be: 13A594C9
    % Include an IP address in the subject name? [no]: no
    Display Certificate Request to terminal? [yes/no]: yes
    Certificate Request follows:

    MIIBkzCB/QIBADAzMTEwDwYDVQQFEwgxM0E1OTRDOTAeBgkqhkiG9w0BCQIWEWNp
    ...
    sdHxeJkU4jMILCs7dPzkzPPDpJID9NU=

    Далее необходимо скопировать запрос из теминала и сформировать файл .csr на сервере центра сертификации для его подписания утилитой openssl:

    # cat > cisco.csr

    -----BEGIN CERTIFICATE REQUEST-----
    MIIBkzCB/QIBADAzMTEwDwYDVQQFEwgxM0E1OTRDOTAeBgkqhkiG9w0BCQIWEWNp
    ...
    sdHxeJkU4jMILCs7dPzkzPPDpJID9NU=
    -----END CERTIFICATE REQUEST-----

    Подписать запрос на сертификат (esr.csr) CA ключом (ca.key), который был выпущен ранее:

    # openssl x509 -req -days 3650 -sha1 -in cisco.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out certs/cisco.crt

    Копируем содержимое подписанного сертификата:

    # cat cisco.crt

    -----BEGIN CERTIFICATE-----
    ...
    -----END CERTIFICATE-----



    И вставляем содержимое в консоль CISCO iOS:

    cisco(config)#crypto ca import myca certificate

    Enter the base 64 encoded certificate.
    End with a blank line or the word “quit” on a line by itself

    —–BEGIN CERTIFICATE—–
    ...
    —–END CERTIFICATE—–

    % Router Certificate successfully imported



    Конфигурация IPsec на CISCO iOS

    Укажем DN из сертификата в качестве локального идентификатора:

    cisco(config)#crypto isakmp identity dn

    Настроим ISAKMP политику (фаза 1):

    cisco(config)#crypto isakmp policy 10
    cisco(config-isakmp)#encryption 3desc
    cisco(config-isakmp)#authentication rsa-sig
    cisco(config-isakmp)#group 2

    Настроим IPsec политику (фаза 2):

    cisco(config)#crypto ipsec transform-set TS esp-des esp-sha-hmac
    cisco(cfg-crypto-trans)#exit

    Настроим трафик селекторы, используя ACL, и крипто карту:

    cisco(config)#crypto map CMAP 10 ipsec-isakmp
    cisco(config-crypto-map)#set peer 192.0.2.2
    cisco(config-crypto-map)#set transform-set TS
    cisco(config-crypto-map)#match address cryptoacl
    cisco(config-crypto-map)#exit
    cisco(config)#ip access-list extended cryptoacl
    cisco(config-ext-nacl)#permit ip 172.16.10 0.0.0.255 192.168.10.0 0.0.0.255

    Применим критпо карту на интерфейсе:

    cisco(config)#int fastEthernet 0/0
    cisco(config-if)#crypto map CMAP
    cisco(config-if)#exit



    Сгенерировать закрытый ключ для ELTEX ESR

    Создать файл с атрибутами, приведенными ниже. Сохранить файл как openssl.cfg:

    [req]
    default_bits = 2048
    default_keyfile = esr.key
    distinguished_name = req_distinguished_name
    req_extensions = req_ext

    [req_distinguished_name]
    commonName = Common Name (eg, YOUR name)
    commonName_default = esrvpn.eltex.org

    countryName = Country Name (2 letter code)
    countryName_default = RU

    stateOrProvinceName = State or Province Name (full name)
    stateOrProvinceName_default = Novosibirsk

    localityName = Locality Name (eg, city)
    localityName_default = NSK

    0.organizationName = Organization Name (eg, company)
    0.organizationName_default = ELTEX

    [req_ext]
    subjectAltName = @alt_names

    [alt_names]
    DNS.1 = esr.eltex.org



    Сформировать запрос на подписание (CSR, certificate signing request) сертификата и закрытый ключ используя файл openssl.cfg:

    # openssl req -new -nodes -out esr.csr -config openssl.cfg

    Результатом будет получен закрытый ключ (esr.key) и запрос на подписание сертификата (esr.csr).

    Подписать запрос на сертификат (esr.csr) CA ключом (ca.key), который был выпущен ранее:

    # openssl x509 -req -days 3650 -sha1 -in esr.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out esr.crt

    Результатом будет получен подписанный сертификат (esr.crt).



    Загрузить корневой сертификат (ca.crt) , закрытый ключ (esr.key) и подписанный сертификат (esr.crt) на ELTEX ESR

    Загрузка ключевой пары (esr.key и esr.crt), сертификата CA (ca.crt) и сертификат от CISCO iOS (cisco.crt) выполняется с USB Flash, либо посредством TFTP/FTP/SFTP/SCP.

    Проверить имя USB Flash можно командой:

    esr# sh storage-devices usb

    Просмотреть содержимое:

    esr# dir usb://<FLASH_NAME>

    Копируем ключевую пару и сертификат CA:

    esr# copy usb://<FLASH_NAME>:/ca.crt certificate:ca/ca.crt

    esr# copy usb://<FLASH_NAME>:/esr.key certificate:server-key/esr.key

    esr# copy usb://<FLASH_NAME>:/esr.crt certificate:server-crt/esr.crt

    esr# copy usb://<FLASH_NAME>:/esr.crt certificate:server-crt/cisco.crt

    Проверям сертификаты и ключ:

    esr-# sh crypto certificates ca

    File name Issuer From To

    -------------------------------- ------------------------- ------------------------- -------------------------

    ca.crt ru1?0???U????novosibirsk 11 14 03:02:48 2019 GMT 11 11 03:02:48 2029 GMT

    esr# sh crypto certificates server-key

    esr.key Private key: (2048 bit)

    esr-# sh crypto certificates server-crt

    File name Issuer From To

    -------------------------------- ------------------------- ------------------------- -------------------------

    cisco.crt ru1?0???U????novosibirsk 11 14 03:36:48 2019 GMT 11 11 03:36:48 2029 GMT

    esr.crt ru1?0???U????novosibirsk 11 14 03:25:58 2019 GMT 11 11 03:25:58 2029 GMT



    Конфигурация IPsec на ELTEX ESR

    Настроим ISAKMP политику (фаза 1):

    esr(config)# security ike proposal IKEPROP
    esr(config-ike-proposal)# encryption algorithm 3des
    esr(config-ike-proposal)# dh-group 2
    esr(config-ike-proposal)# exit

    Укажем сертификаты и метод аутентификации:

    esr(config)# security ike policy IKEPOLICY
    esr(config-ike-policy)# certificate ca ca.crt
    esr(config-ike-policy)# certificate local-crt esr.crt
    esr(config-ike-policy)# certificate local-crt-key esr.key
    esr(config-ike-policy)# certificate remote-crt cisco.crt
    esr(config-ike-policy)# authentication method rsa-public-key
    esr(config-ike-policy)# proposal IKEPROP
    esr(config-ike-policy)# exit

    Настроим трафик селекторы и режим IPsec:

    esr(config)# security ike gateway IKEGW
    esr(config-ike-gw)# ike-policy IKEPOLICY
    esr(config-ike-gw)# local address 192.0.2.2
    esr(config-ike-gw)# local network 192.168.10.0/24
    esr(config-ike-gw)# remote address 213.0.113.2
    esr(config-ike-gw)# remote network 172.16.10.0/24
    esr(config-ike-gw)# mode policy-based
    esr(config-ike-gw)# exit

    Настроим IPsec политику (фаза 2)

    esr(config)# security ipsec proposal IPSECPROP
    esr(config-ipsec-proposal)# encryption algorithm des
    esr(config-ipsec-proposal)# pfs dh-group 2
    esr(config-ipsec-proposal)# exit

    esr(config)# security ipsec policy IPSECPOLICY
    esr(config-ipsec-policy)# proposal IPSECPROP
    esr(config-ipsec-policy)# exit

    Установим режим установления IPsec - по наличию входного или выходного трафика (route):

    esr(config)# security ipsec vpn IPSECVPN
    esr(config-ipsec-vpn)# mode ike
    esr(config-ipsec-vpn)# ike establish-tunnel route
    esr(config-ipsec-vpn)# ike gateway IKEGW
    esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
    esr(config-ipsec-vpn)# enable
    esr(config-ipsec-vpn)# exit



    Диагностика подключения IPsec VPN

    Проверим доступность IP адресов из LAN сегметов:

    esr# ping 172.16.10.1 source ip 192.168.10.1

    PING 172.16.10.1 (172.16.10.1) from 192.168.10.1 : 56(84) bytes of data.

    .!!!!

    --- 172.16.10.1 ping statistics ---

    5 packets transmitted, 4 received, 20% packet loss, time 4039ms

    rtt min/avg/max/mdev = 4.544/24.296/74.151/28.867 ms

    Проверим статус IPsec VPN соединения:

    esr# sh security ipsec vpn status

    Name Local host Remote host Initiator spi Responder spi State

    ------------------------------- --------------- --------------- ------------------ ------------------ -----------

    IPSECVPN 192.0.2.2 213.0.113.2 0x35475c4c0ed0c90f 0x26487c26958d84a4 Established

    esr# sh security ipsec vpn status IPSECVPN

    Currently active IKE SA:

    Name: IPSECVPN

    State: Established

    Version: v1-only

    Unique ID: 1

    Local host: 192.0.2.2

    Remote host: 213.0.113.2

    Role: Initiator

    Initiator spi: 0x35475c4c0ed0c90f

    Responder spi: 0x26487c26958d84a4

    Encryption algorithm: des

    Authentication algorithm: sha1

    Diffie-Hellman group: 2

    Established: 12 seconds ago

    Rekey time: 12 seconds

    Reauthentication time: 2 hours, 44 minutes and 5 seconds

    Child IPsec SAs:

    Name: IPSECVPN

    State: Installed

    Protocol: esp

    Mode: Tunnel

    Encryption algorithm: des

    Authentication algorithm: sha1

    Rekey time: 42 minutes and 7 seconds

    Life time: 59 minutes and 48 seconds

    Established: 12 seconds ago

    Traffic statistics:

    Input bytes: 336

    Output bytes: 336

    Input packets: 4

    Output packets: 4

    -------------------------------------------------------------

    Источник:
    docs.eltex-co.ru

    [ESR] NHRP (Cisco-HUB, ESR-Spoke)
    Настроить NHRP-туннели между маршрутизатором ESR-Spoke и маршрутизаторами Cisco-HUB и Cisco-Spoke. В качестве динамической маршрутизации необходимо настроить OSPF.

    Схема:

    Задача:

    Настроить NHRP-туннели между маршрутизатором ESR-Spoke и маршрутизаторами Cisco-HUB и Cisco-Spoke. В качестве динамической маршрутизации необходимо настроить OSPF.



    Cisco-HUB:



    1) Конфигурация:

    interface Tunnel1
    ip address 10.10.10.1 255.255.255.0
    no ip redirects
    ip mtu 1472
    ip nhrp authentication password
    ip nhrp map multicast dynamic
    ip nhrp network-id 60
    ip nhrp holdtime 360
    ip nhrp registration no-unique
    ip nhrp registration timeout 60
    ip tcp adjust-mss 1432
    ip ospf network broadcast
    ip ospf priority 255
    tunnel source Ethernet0/0
    tunnel mode gre multipoint
    tunnel key 60
    !
    !
    interface Ethernet0/0
    ip address 192.0.2.2 255.255.255.0
    !
    !
    router ospf 1
    router-id 10.10.10.1
    log-adjacency-changes
    auto-cost reference-bandwidth 10000
    network 10.10.10.1 0.0.0.0 area 0
    !
    ip route 192.0.4.0 255.255.255.0 192.0.2.1
    ip route 192.168.32.0 255.255.240.0 192.0.2.1



    2) Информация о состоянии протоколов OSPF и NHRP:

    Router#show ip nhrp
    10.10.10.2/32 via 10.10.10.2
    Tunnel1 created 01:18:10, expire 00:05:14
    Type: dynamic, Flags: registered
    NBMA address: 192.0.4.2
    10.10.10.3/32 via 10.10.10.3
    Tunnel1 created 01:04:52, expire 00:05:44
    Type: dynamic, Flags: unique registered
    NBMA address: 192.168.39.216



    Router#show ip ospf neighbor
    Neighbor ID Pri State Dead Time Address Interface
    10.10.10.2 1 FULL/DROTHER 00:00:34 10.10.10.2 Tunnel1
    10.10.10.3 128 FULL/DR 00:00:31 10.10.10.3 Tunnel1



    ESR-Spoke:



    1) Конфигурация

    esr# show running-config
    router ospf log-adjacency-changes
    router ospf 1
    router-id 10.10.10.3
    area 0.0.0.0
    enable
    exit
    enable
    exit



    interface gigabitethernet 1/0/1
    ip firewall disable
    ip address 192.168.39.216/20
    exit



    tunnel gre 1
    key 60
    ttl 30
    mtu 1472
    multipoint
    ip firewall disable
    local interface gigabitethernet 1/0/1
    ip address 10.10.10.3/24
    ip ospf instance 1
    ip ospf
    ip tcp adjust-mss 1432
    ip nhrp authentication password
    ip nhrp holding-time 360
    ip nhrp map 10.10.10.1 192.0.2.2
    ip nhrp nhs 10.10.10.1/24
    ip nhrp multicast nhs
    ip nhrp enable
    enable
    exit



    ip route 192.0.2.0/24 192.168.39.1
    ip route 192.0.4.0/24 192.168.39.1



    2) Информация о состоянии протоколов OSPF и NHRP:

    esr# show ip ospf neighbors

    Router ID  Pri State    DTime Interface         Router IP

    ---------  --- -----    ----- ----------------- ---------

    10.10.10.1 255 Full/BDR 00:36 gre 1             10.10.10.1



    esr# show ip nhrp
    Tunnel address   NBMA address     Interface Peer type          Expire    Created     Flags
    ---------------- ---------------- --------- --------------- --------- ---------- ---------
    10.10.10.1              192.0.2.2                gre 1     static                 --              --         register,
                                                                                                                                    lower-up,
                                                                                                                                    up



    10.10.10.2              192.0.4.2               gre 1     cached          0:05:49  00:00:10    used,
                                                                                                                                    lower-up,
                                                                                                                                    up





    Cisco-Spoke:



    1) Конфигурация:

    interface Tunnel1
    ip address 10.10.10.2 255.255.255.0
    no ip redirects
    ip mtu 1472
    ip nhrp authentication password
    ip nhrp map 10.10.10.1 192.0.2.2
    ip nhrp map multicast 192.0.2.2
    ip nhrp network-id 60
    ip nhrp holdtime 360
    ip nhrp nhs 10.10.10.1
    ip nhrp registration no-unique
    ip nhrp registration timeout 60
    ip tcp adjust-mss 1432
    ip ospf network broadcast
    tunnel source Ethernet0/0
    tunnel mode gre multipoint
    tunnel key 60
    !
    !
    interface Ethernet0/0
    ip address 192.0.4.2 255.255.255.0
    !
    !
    router ospf 1
    router-id 10.10.10.2
    log-adjacency-changes
    auto-cost reference-bandwidth 10000
    network 10.10.10.2 0.0.0.0 area 0
    !
    !
    ip route 192.0.2.0 255.255.255.0 192.0.4.1
    ip route 192.168.32.0 255.255.240.0 192.0.4.1



    2) Информация о состоянии протоколов OSPF и NHRP:

    Router#show ip ospf neighbor
    Neighbor ID Pri State Dead Time Address Interface
    10.10.10.1 255 FULL/DR 00:00:31 10.10.10.1 Tunnel1



    Router#show ip nhrp
    10.10.10.1/32 via 10.10.10.1
    Tunnel1 created 01:36:26, never expire
    Type: static, Flags: used
    NBMA address: 192.0.2.2
    10.10.10.2/32 via 10.10.10.2
    Tunnel1 created 00:01:00, expire 00:04:59
    Type: dynamic, Flags: router unique local
    NBMA address: 192.0.4.2
    (no-socket)
    10.10.10.3/32 via 10.10.10.3
    Tunnel1 created 00:01:00, expire 00:04:59
    Type: dynamic, Flags: router
    NBMA address: 192.168.39.216

    Источник:
    docs.eltex-co.ru

    [ESR] OpenVPN server ESR и tunnel OpenVPN ESR
    Задача: Необходимо организовать возможность подключения по OpenVPN к головному офису клиентов удаленного офиса, и клиентов подключенных непосредственно к сети Интернет. В головном офисе через интерфейс gi1/0/1 с белым IP адресом 10.10.0.10/8 у нас имеется выход в интернет.

    Решение:

    Первым делом настроим OpenVPN сервер на примере маршрутизатора ESR-200. Для этого нам понадобятся заранее выработанные сертификаты и ключи(ca.crt, dh.pem, server.key, client.key, server.crt, client.crt, ta.key).

    Загрузим сертификаты на маршрутизатор. Для этого воспользуемся TFTP сервером (также можно загружать сертификаты и через FTP/SCP либо USB/SD).



      esr-200# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
      esr-200# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
      esr-200# copy tftp://192.168.16.10:/server.key certificate:server-key/server.key
      esr-200# copy tftp://192.168.16.10:/server.crt certificate:server-crt/server.crt
      esr-200# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key

    Далее сама настройка:



       esr-200# config
       esr-200(config)# remote-access openvpn GenOffice                                 //Создаем сервер и даем ему имя
       esr-200(config-openvpn-server)# network 10.10.100.0/24                         //Определяем сеть из которой будут выделяться адреса клиентам
       esr-200(config-openvpn-server)# protocol tcp                                            //Выбираем протокол по которому будет работать сервер (tcp/udp)
       esr-200(config-openvpn-server)# tunnel ip                                                 //Выбираем на каком уровне будет работать (l2 ethetnet/l3 ip)
       esr-200(config-openvpn-server)# encryption algorithm aes128                 //Выбираем алгоритм шифрования
       esr-200(config-openvpn-server)# authentication algorithm sha-256          //Алгоритм аутентификации
       esr-200(config-openvpn-server)# certificate ca ca.crt                                //
       esr-200(config-openvpn-server)# certificate dh dh.pem                            //
       esr-200(config-openvpn-server)# certificate server-key server.key           //указываем загруженные ранее сертификаты
       esr-200(config-openvpn-server)# certificate server-crt server.crt              //
       esr-200(config-openvpn-server)# certificate ta ta.key                               //
       esr-200(config-openvpn-server)# security-zone trusted                           //Указываем зону безопасности
       esr-200(config-openvpn-server)# route 192.168.1.0/24                           //Добавляем маршрут на сеть, которая будет доступна для клиентов
       esr-200(config-openvpn-server)# enable                                                 //Включаем сервер



    Предположим что удаленному офису необходимо дать статический IP. Тогда для данного клиента (в примере используется имя сертификата udoffice) необходимо произвести следующие настройки:



        esr-200(config-openvpn-server)# username udoffice
        esr-200(config-openvpn-user)# ip address 10.10.100.202
        esr-200(config-openvpn-user)# exit



    Если говорить о клиентах с интернета, то их много и необходимо, что бы они подключались через один сертификат. Для этого активируем функцию duplicate-cn:



        esr-200(config-openvpn-server)# duplicate-cn
        esr-200(config-openvpn-server)# end
        esr-200# commit
        esr-200# confirm



    На этом настройка сервера завершена. Перейдем к настройке удаленного офиса. Предположем, что там установлен ESR-10. Загрузим на него сертификаты и настроим OpenVPN туннель:



      esr-10# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
      esr-10# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
      esr-10# copy tftp://192.168.16.10:/udoffice.key certificate:client-key/udoffice.key
      esr-10# copy tftp://192.168.16.10:/udoffice.crt certificate:client-crt/udoffice.crt
      esr-10# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key



      esr-10# config
      esr-10(config)# tunnel openvpn 1
      esr-10(config-openvpn)# ip firewall disable
      esr-10(config-openvpn)# remote address 10.10.0.10
      esr-10(config-openvpn)# protocol tcp
      esr-10(config-openvpn)# tunnel ip
      esr-10(config-openvpn)# encryption algorithm aes128
      esr-10(config-openvpn)# authentication algorithm sha-256
      esr-10(config-openvpn)# certificate ca ca.crt
      esr-10(config-openvpn)# certificate dh dh.pem
      esr-10(config-openvpn)# certificate client-key udoffice.key
      esr-10(config-openvpn)# certificate client-crt udoffice.crt
      esr-10(config-openvpn)# certificate ta ta.key
      esr-10(config-openvpn)# enable



    Все настройки клиента должны соответствовать наcтройкам сервера.



        esr-10(config-openvpn)# end
        esr-10# commit
        esr-10# confirm



    Просмотреть статус подключенных клиентов на сервере можно командой show remote-access status openvpn. Статус туннеля на клиенте show tunnels status.



    Пример конфигурации клиента Windows

    Для подключение к OpenVPN серверу с ОС Windows необходимо установить дополнительное ПО. Пример конфигурации:



        Client
        remote 10.10.0.10 1194
        proto  tcp
        dev    tun
        remote-cert-tls server
        ca       ca.crt
        cert     client.crt
        key      client.key
        tls-auth ta.key 1
        cipher AES-128-CBC
        auth SHA256
        verb 3

    Источник:
    docs.eltex-co.ru

    [ESR] Primary и secondary IPv4 адреса на интерфейсех ESR
    Рассмотрим пример конфигурации нескольких IPv4 адресов на одном порту (возможно внести до 8-ми адресов):

    interface gigabitethernet 1/0/20
      ip firewall disable
      ip address 192.0.2.1/24
      ip address 192.0.2.254/24
      ip address 192.0.2.10/30
    exit

    Все IPv4 адреса, принадлежащие разным подсетям, будут являться primary. В нашем примере это 192.0.2.1 и 192.0.2.10.

    Второй и все последующие IPv4 адреса из подсети /24 - это secondary адреса, в примере - 192.0.2.254.

    Если на интерфейсе включить VRRP, без указания source ip, например:

    interface gigabitethernet 1/0/20
      ip firewall disable
      ip address 192.0.2.1/24
      ip address 192.0.2.254/24
      ip address 192.0.2.10/30
      vrrp id 100
      vrrp ip 192.0.2.2
      vrrp
    exit

    То в качестве адреса источника vrrp ip будет использоваться первый IPv4 адрес с интерфейса, проверим это, используя команду monitor (будем фильтровать по IP адресу назначения,т.к. для VRRP выделен адрес 224.0.0.18):

    esr-1000# monitor gigabitethernet 1/0/20 destination-address 224.0.0.18
    17:19:13.591043 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 18, offset 0, flags [none], proto VRRP (112), length 40)
    192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2
    17:19:14.592882 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 19, offset 0, flags [none], proto VRRP (112), length 40)
    192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2
    17:19:15.593250 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 20, offset 0, flags [none], proto VRRP (112), length 40)
    192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2

    3 packets captured
    3 packets received by filter
    0 packets dropped by kernel

    В качестве адреса источника используется первый primary адрес - 192.0.2.1, что справедливо и для всех остальных случаев: например выполнение команды ping, traceroute и т.д.

    Источник:
    docs.eltex-co.ru

    [ESR] Remote Access IPsec VPN
    Remote Access IPsec VPN – сценарий организации временных VPN-подключений, в котором сервер IPsec VPN находится в режиме ожидания входящих подключений, а клиенты осуществляют временные подключения к серверу для получения доступа к сетевым ресурсам.

    Дополнительной особенностью RA IPsec VPN является возможность использования второго фактора аутентификации IPsec – Extended Authentication (XAUTH), вторым фактором аутентификации является пара логин-пароль для клиента IPsec VPN.

    Задача:

    Настроить Remote Access IPsec VPN между R1 и R2 с использованием второго фактора

    аутентификации IPsec - XAUTH. В качестве сервера IPsec VPN настроить маршрутизатор R1, а

    маршрутизатор R2 в качестве клиента IPsec VPN.

    R2 IP-адрес - 120.11.5.1;

    R1 IP-адрес - 180.100.0.1;



    Клиентам IPsec VPN:

    • выдавать адреса из пула подсети 192.0.2.0/24;
    • предоставлять доступ до LAN подсети 10.0.0.0/16;
    • группа Диффи-Хэллмана: 2;
    • алгоритм шифрования: 3DES;
    • алгоритм аутентификации: SHA



    Решение:

    Конфигурирование R1:

    Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

    esr# configure
    esr(config)# security zone untrusted
    esr(config-zone)# exit
    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# security-zone untrusted
    esr(config-if-gi)# ip address 180.100.0.1/24
    esr(config-if-gi)# exit



    Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:



    esr(config)# object-group service ISAKMP
    esr(config-object-group-service)# port-range 500,4500
    esr(config-object-group-service)# exit



    Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IKE-соединения:



    esr(config)# security ike proposal IKEPROP
    esr(config-ike-proposal)# dh-group 2
    esr(config-ike-proposal)# authentication algorithm sha1
    esr(config-ike-proposal)# encryption algorithm 3des
    esr(config-ike-proposal)# exit



    Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы, ключ аутентификации и метод аутентификации XAUTH по ключу.



    esr(config)# security ike policy IKEPOLICY
    esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
    esr(config-ike-policy)# authentication method xauth-psk-key
    esr(config-ike-policy)# proposal IKEPROP
    esr(config-ike-policy)# exit



    Создадим профиль доступа и заведем в нем пару логин и пароль для клиента IPsec VPN:



    esr(config)# access profile XAUTH
    esr(config-access-profile)# user client1
    esr(config-profile)# password ascii-text password123
    esr(config-profile)# exit
    esr(config-access-profile)# exit



    Создадим пул адресов назначения, из которого будут выдаваться IP клиентам IPsec VPN:

    esr-1000(config)# address-assignment pool CLIENT_POOL
    esr-1000(config-pool)# ip prefix 192.0.2.0/24
    esr-1000(config-pool)# exit

    Создадим шлюз протокола IKE. В данном профиле необходимо указать политику протокола IKE, указать локальную подсеть, в качестве удаленной подсети указать пул адресов назначения, задать режим перенаправления трафика в туннель по политике и использование второго фактора аутентификации XAUTH:



    esr(config)# security ike gateway IKEGW
    esr(config-ike-gw)# ike-policy IKEPOLICY
    esr(config-ike-gw)# local address 180.100.0.1
    esr(config-ike-gw)# local network 10.0.0.0/16
    esr(config-ike-gw)# remote address any
    esr(config-ike-gw)# remote network dynamic pool CLIENT_POOL
    esr(config-ike-gw)# dead-peer-detection action clear
    esr(config-ike-gw)# mode policy-based
    esr(config-ike-gw)# xauth access-profile XAUTH
    esr(config-ike-gw)# exit



    Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IPsec-туннеля:



    esr(config)# security ipsec proposal IPSECPROP
    esr(config-ipsec-proposal)# authentication algorithm sha1
    esr(config-ipsec-proposal)# encryption algorithm 3des
    esr(config-ipsec-proposal)# exit



    Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы:



    esr(config)# security ipsec policy IPSECPOLICY
    esr(config-ipsec-policy)# proposal IPSECPROP
    esr(config-ipsec-policy)# exit



    Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и режим ожидания входящего соединения IPsec - by-request. После ввода всех параметров включим туннель командой enable:



    esr(config)# security ipsec vpn IPSECVPN
    esr(config-ipsec-vpn)# mode ike
    esr(config-ipsec-vpn)# ike establish-tunnel by-request
    esr(config-ipsec-vpn)# ike gateway IKEGW
    esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
    esr(config-ipsec-vpn)# enable
    esr(config-ipsec-vpn)# exit



    Разрешим протокол esp и udp порты 500,4500 в конфигурации firewall для установления IPsec VPN:



    esr(config)# security zone-pair untrusted self
    esr(config-zone-pair)# rule 1
    esr(config-zone-pair-rule)# action permit
    esr(config-zone-pair-rule)# match protocol udp
    esr(config-zone-pair-rule)# match destination-port ISAKMP
    esr(config-zone-pair-rule)# enable
    esr(config-zone-pair-rule)# exit
    esr(config-zone-pair)# rule 2
    esr(config-zone-pair-rule)# action permit
    esr(config-zone-pair-rule)# match protocol esp
    esr(config-zone-pair-rule)# enable
    esr(config-zone-pair-rule)# exit
    esr(config-zone-pair)# end



    Конфигурирование R2:

    Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:



    esr# configure
    esr(config)# interface gi 1/0/1
    esr(config-if)# ip address 120.11.5.1/24
    esr(config-if)# security-zone untrusted
    esr(config-if)# exit



    Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:



    esr(config)# object-group service ISAKMP
    esr(config-addr-set)# port-range 500,4500
    esr(config-addr-set)# exit



    Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IKE-соединения:



    esr(config)# security ike proposal IKEPROP
    esr(config-ike-proposal)# dh-group 2
    esr(config-ike-proposal)# authentication algorithm sha1
    esr(config-ike-proposal)# encryption algorithm 3des
    esr(config-ike-proposal)# exit



    Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы, ключ аутентификации, метод аутентификации XAUTH по ключу и режим аутентификации - клиент:



    esr(config)# security ike policy IKEPOLICY
    esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
    esr(config-ike-policy)# authentication method xauth-psk-key
    esr(config-ike-policy)# authentication mode client
    esr(config-ike-policy)# proposal IKEPROP
    esr(config-ike-policy)# exit



    Создадим профиль доступа и заведем в нем пару логин и пароль:



    esr(config)# access profile XAUTH
    esr(config-access-profile)# user client1
    esr(config-profile)# password ascii-text password123
    esr(config-profile)# exit
    esr(config-access-profile)# exit



    Создадим интерфейс loopback для терминации IP адреса, полученного от IPsec VPN сервера:



    esr(config)# interface loopback 8
    esr(config-loopback)# exit



    Создадим шлюз протокола IKE. В данном профиле указывается политика, интерфейс терминации, режим динамического установления удаленной подсети, выбор профиля доступа для XAUTH и режим перенаправления трафика в туннель по политике:



    esr(config)# security ike gateway IKEGW
    esr(config-ike-gw)# ike-policy IKEPOLICY
    esr(config-ike-gw)# assign-interface loopback 8
    esr(config-ike-gw)# local address 120.11.5.1
    esr(config-ike-gw)# remote address 180.100.0.1
    esr(config-ike-gw)# remote network dynamic client
    esr(config-ike-gw)# mode policy-based
    esr(config-ike-gw)# xauth access-profile xauth client client1
    esr(config-ike-gw)# exit



    Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IPsec-туннеля:



    esr(config)# security ipsec
    esr(config-ipsec-proposal)#
    esr(config-ipsec-proposal)#
    esr(config-ipsec-proposal)#
    proposal IPSECPROP
    authentication algorithm md5
    encryption algorithm aes128
    exit



    Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы:



    esr(config)# security ipsec policy IPSECPOLICY
    esr(config-ipsec-policy)# proposal IPSECPROP
    esr(config-ipsec-policy)# exit



    Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включимтуннель командой enable:



    esr(config)# security ipsec vpn IPSECVPN
    esr(config-ipsec-vpn)# mode ike
    esr(config-ipsec-vpn)# ike establish-tunnel immediate
    esr(config-ipsec-vpn)# ike gateway IKEGW
    esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
    esr(config-ipsec-vpn)# enable
    esr(config-ipsec-vpn)# exit



    Разрешим протокол esp и udp порты 500,4500 в конфигурации firewall для установления IPsec VPN:

    esr(config)# security zone-pair untrusted self
    esr(config-zone-pair)# rule 1
    esr(config-zone-pair-rule)# action permit
    esr(config-zone-pair-rule)# match protocol udp
    esr(config-zone-pair-rule)# match destination-port ISAKMP
    esr(config-zone-pair-rule)# enable
    esr(config-zone-pair-rule)# exit
    esr(config-zone-pair)# rule 2
    esr(config-zone-pair-rule)# action permit
    esr(config-zone-pair-rule)# match protocol esp
    esr(config-zone-pair-rule)# enable
    esr(config-zone-pair-rule)# exit
    esr(config-zone-pair)# end



    Состояние туннеля можно посмотреть командой:

    esr# show security ipsec vpn status IPSECVPN

    Конфигурацию туннеля можно посмотреть командой:

    esr# show security ipsec vpn configuration IPSECVPN

    Источник:
    docs.eltex-co.ru

    [ESR] Анализ трафика в CLI
    В маршрутизаторах серии ESR реализована возможность анализировать трафик на интерфейсах из CLI. Сниффер запускается командой monitor.

    esr# monitor gigabitethernet 1/0/1

    Для удобства использования организована возможность фильтрации вывода, например:

    esr# monitor gigabitethernet 1/0/1 ?
    destination-address Filter by destination IP address
    detailed Detailed output
    packets Count packets
    protocol Choose protocol type
    source-address Filter by source IP address
    <cr>

    esr# monitor gigabitethernet 1/0/1 protocol ?
    0-255 Filter by IP protocol number
    RDP Filter by RDP protocol
    ah Filter by AH protocol
    arp Filter by ARP protocol
    eigrp Filter by EIGRP protocol
    esp Filter by ESP protocol
    gre Filter by GRE protocol
    icmp Filter by ICMP protocol
    icmp6 Filter by ICMP6 protocol
    igmp Filter by IGMP protocol
    igrp Filter by IGRP protocol
    ipip Filter by IPIP protocol
    l2tp Filter by L2TP protocol
    ospf Filter by OSPF protocol
    pim Filter by PIM protocol
    tcp Filter by TCP protocol
    udp Filter by UDP protocol
    vrrp Filter by VRRP protocol

    Запись дампов трафика в файл в текущих версиях ПО невозможна.

    Источник:
    docs.eltex-co.ru

    [ESR] Базовый QoS
    QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

    Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

    Задача: Настроить следующие ограничения на интерфейсе gigabitethernet 1/0/8: передавать трафик с DSCP 22 в восьмую приоритетную очередь, трафик с DSCP 14 в седьмую взвешенную очередь, установить ограничение по скорости в 60 Мбит/с для седьмой очереди.

    Рисунок 1 - Схема сети.
    Рисунок 1 – Схема сети

    Решение:

    Для того чтобы восьмая очередь стала приоритетной, а с первой по седьмую взвешенной, ограничим количество приоритетных очередей до 1:

    esr(config)# priority-queue out num-of-queues 1

    Перенаправим трафик с DSCP 22 в восьмую приоритетную очередь:

    esr(config)# qos map dscp-queue 22 to 8

    Перенаправим трафик с DSCP 14 в седьмую взвешенную очередь:

    esr(config)# qos map dscp-queue 14 to 7

    Включим QoS на входящем интерфейсе со стороны LAN:

    esr(config)# interface gigabitethernet 1/0/5
    esr(config-if-gi)# qos enable
    esr(config-if-gi)# exit

    Включим QoS на интерфейсе со стороны WAN:

    esr(config)# interface gigabitethernet 1/0/8
    esr(config-if-gi)# qos enable

    Установим ограничение по скорости в 60Мбит/с для седьмой очереди:

    esr(config-if)# traffic-shape queue 7 60000
    esr(config-if)# exit

    Изменения конфигурации вступят в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Просмотреть статистику по QoS можно командой (только для ESR-100/ESR-200):

    esr# show qos statistics gigabitethernet 1/0/8

    Источник:
    docs.eltex-co.ru

    [ESR] Возникла ошибка при обновлении через флеш-карту, нужно обновлять через TFTP

    Обновление ESR FSTEC

    >> X-Loader update FAILED!
    Такая ошибка иногда возникает при обновлении ESR через SD-карту.
    Тогда для обновления нужно использовать TPTP-сервер.

    Пошаговая инструкция по обновлению:

    1. К ESR подключить только линк к ПК c tftp-сервером (можно через коммутируемую сеть но на МЭ должен быть активен только один линк).
    2. В рабочую папку tftp-сервера поместить необходимые для обновления файлы (esr200-1.5.4-build42.FSTEC.uboot, esr200-1.5.4-build42.FSTEC.xload, esr200-1.5.5-build4.FSTEC.firmware)
    3. В CLI uboot межсетевого экрана указать ip-адрес назначенный на ПК при помощи команды:

    serverip <IP-адрес ПК>

    4. В CLI uboot межсетевого экрана назначить межсетевому экрану ip-адрес (должен быть из той-же /24 ip-подсети, что и ПК)

    ipaddr <ip-адрес ESR-FSTEC>

    5. В CLI uboot межсетевого экрана проверить связность ESR-FSTEC и ПК

    ping <IP-адрес ПК>

    6. Загрузить необходимые файлы при помощи команды:

    tftp_update_xloader esr200-1.5.4-build42.FSTEC.xload
    tftp_update_uboot esr200-1.5.4-build42.FSTEC.uboot
    tftp_update_firmware esr200-1.5.5-build4.FSTEC.firmware image1
    tftp_update_firmware esr200-1.5.5-build4.FSTEC.firmware image2

    7. Перезагрузить межсетевой экран (ESR)

    reset

    [ESR] Восстановление конфигурации на ESR с заранее подготовленного USB-носителя
    Введите расширенную команду отображения конфигурации на устройстве, конфигурацию которого требуется восстанавливать с USB-носителей

    esr-boot-usb# sh running-config extended



    #!/usr/bin/clash
    #19
    #1.12.0
    #05/11/2020
    #18:20:08
    hostname esr-boot-usb
    interface gigabitethernet 1/0/1
      ip address 192.168.0.1/24
    exit



    Полный вывод конфигурации (включая строки, начинающиеся с символа "#"), необходимо записать в файл с именем "running-config.conf" и скопировать в корень usb-носителя



    Раздел с данными usb-носителя должен иметь структуру файловой системы  fat32



    Восстановление конфигурации с USB

    Подключите USB-носитель к устройству

    Включите устройство

    Во время загрузки устройства перейдите в меню uboot набором слова "stop" по приглашению:

    Autobooting in 5 seconds, enter to command line available now
    stop
    u-boot>

    Очистите конфигурации и продолжите загрузку:



    Рабочая конфигурация на устройстве будет безвозвратно утеряна



    u-boot> clear_mtd_config
    Start clear... Done!
    u-boot> run bootcmd

    После загрузки устройство начнет работу с конфигурацией записанной на USB-носителе

    esr-boot-usb login: admin
    Password:
    Warning: you have uncommitted configuration changes.
    ********************************************
    *            Welcome to ESR-21             *
    ********************************************
    esr-boot-usb# sh running-config extended
    #!/usr/bin/clash
    #19
    #1.12.0
    #05/11/2020
    #18:20:08
    hostname esr-boot-usb

    interface gigabitethernet 1/0/1
      ip address 192.168.0.1/24
    exit

    Источник:
    docs.eltex-co.ru

    [ESR] Закрываются сессии SSH, Telnet, Oracle DB на маршрутизаторе серии ESR
    Stateful Firewall сервисного маршрутизатора ESR закрывает неактивные сессии, в том числе и сессий TCP: SSH, Telnet и т.д.

    Для поддержания сессии в активном состоянии необходимо настроить передачу keepalive пакетов. Опция отправки keepalive настраивается в клиенте SSH, например для клиента PuTTY раздел “Соединение”.

    В свою очередь, на маршрутизаторе можно выставить время ожидания до закрытия активных сессий TCP (в примере выставлен 1 час):

    esr(config)# ip firewall sessions tcp-estabilished-timeout 3600

    Изменения конфигурации вступают в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed



    Размер таблиц активных и конкурирующих сессий можно настраивать:

    esr(config)# ip firewall sessions max-expect
    1-8553600 Size of expectation table

    esr(config)# ip firewall sessions max-tracking
    1-8553600 Size of connection tracking table

    Источник:
    docs.eltex-co.ru

    [ESR] Запись дампа на интерфейсах маршрутизатора
    При диагностике проблем бывает необходимо записать дамп пакетов на одном или нескольких интерфейсах маршрутизатора для последующего анализа в wireshark. Средствами CLI маршрутизатора ESR этого сделать невозможно. Но можно сделать в linux-shell. Для этого необходимо:
    1. Задать пароль и активировать пользователя techsupport на маршрутизаторе

    Configure
         username techsupport
              password <Пароль пользователя techsupport>
         exit
         tech-support login enable
         end
    commit
    confirm

    1. Подключиться к маршрутизатору esr по ssh с использованием логина techsupport и ранее заданного пароля.

    2. При помощи команды "ip a" оределить системное наименование интерфейсов, на которых необходимо захватывать пакеты

    techsupport@esr:~$ ip a
    1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
    valid_lft forever preferred_lft forever
    2: dummy0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default qlen 1000
    link/ether b6:c0:48:6f:0e:6d brd ff:ff:ff:ff:ff:ff
    3: eth0: <BROADCAST,MULTICAST> mtu 1518 qdisc noop state DOWN group default qlen 1000
    link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
    4: eth1: <BROADCAST,MULTICAST> mtu 1514 qdisc noop state DOWN group default qlen 1000
    link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
    5: eth2: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1514 qdisc pfifo_fast state UP group default q0
    link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
    6: eth3: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1514 qdisc pfifo_fast state UP group default q0
    link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
    7: gi1_1@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
    link/ether a8:f9:4b:ab:62:69 brd ff:ff:ff:ff:ff:ff
    inet 192.168.115.8/20 brd 192.168.127.255 scope global gi1_1
    valid_lft forever preferred_lft forever
    8: gi1_2@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
    link/ether a8:f9:4b:ab:62:6a brd ff:ff:ff:ff:ff:ff
    9: gi1_3@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
    link/ether a8:f9:4b:ab:62:6b brd ff:ff:ff:ff:ff:ff
    10: gi1_4@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
    link/ether a8:f9:4b:ab:62:6c brd ff:ff:ff:ff:ff:ff
    11: gi1_5@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
    link/ether a8:f9:4b:ab:62:6d brd ff:ff:ff:ff:ff:ff
    12: gi1_6@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
    link/ether a8:f9:4b:ab:62:6e brd ff:ff:ff:ff:ff:ff
    13: tunl0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1
    link/ipip 0.0.0.0 brd 0.0.0.0
    14: gre0@NONE: <NOARP> mtu 1476 qdisc noop state DOWN group default qlen 1
    link/gre 0.0.0.0 brd 0.0.0.0
    15: gretap0@NONE: <BROADCAST,MULTICAST> mtu 1462 qdisc noop state DOWN group default qlen 1000
    link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff
    16: ip_vti0@NONE: <NOARP> mtu 1364 qdisc noop state DOWN group default qlen 1
    link/ipip 0.0.0.0 brd 0.0.0.0
    17: sit0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1
    link/sit 0.0.0.0 brd 0.0.0.0
    18: ip6tnl0@NONE: <NOARP> mtu 1452 qdisc noop state DOWN group default qlen 1
    link/tunnel6 :: brd ::
    19: ip6gre0@NONE: <NOARP> mtu 1448 qdisc noop state DOWN group default qlen 1
    link/gre6 00:00:00:00:00:00:00:00:00:00:00:00:00:00:00:00 brd 00:00:00:00:00:00:00:00:00:00:00:000
    20: gi1_2.64@gi1_2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN g0
    link/ether a8:f9:4b:ab:62:6a brd ff:ff:ff:ff:ff:ff
    inet 172.16.16.1/30 brd 172.16.16.3 scope global gi1_2.64
    valid_lft forever preferred_lft forever
    21: vlan: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 100
    link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
    22: dvlan: <BROADCAST,NOARP> mtu 1500 qdisc noop master vlan state DOWN group default qlen 1000
    link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
    23: vlan.1@vlan: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN grou0
    link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
    techsupport@esr:~$

    • Для физических интерфейсов, системное имя интерфейса выглядит как gi1_<номер интерфейса>
    • Для саб-интерфейсов, системное имя интерфейса выглядит как gi1_<номер интерфейса>.<номер vlan в 16-тиричной форме>
    • Для bridge-интерфейсов, системное имя интерфейса выглядит как br<номер bridge в CLI>



    1. Запустить захват пакетов на необходимых интерфейсах в файл:

    techsupport@esr:~$ sudo tcpdump -i <системное имя интерфейса1> <ключи для фильтрации пакетов1> -w /tmp/<имя файла для дампа1> -C 1M &
    techsupport@esr:~$ sudo tcpdump -i <системное имя интерфейса2> <ключи для фильтрации пакетов2> -w /tmp/<имя файла для дампа2> -C 1M &

    Если/когда система потребует ввода пароля - необходимо ввести пароль пользователя techsupport

    Дамп можно записывать как на одном так и на нескольких интерфейсах. Всё зависит от текущей проблемы и необходимости.

    Нельзя пренебрегать ключами для фильтрации пакетов т.к. размер файла может оказаться слишком большим и он займет всю память маршрутизатора.

    Ключ -C 1M ограничивает размер файла дампа в 1 Мегабайт. Можно использовать другое ограничение или не использовать его вовсе, но следить, чтобы файлы не заняли много места в памяти маршрутизатора



    1. Сгенерировать необходимые пакеты или дождаться проявления той или иной проблемы

    Это может быть попытка регистрации телефона на SBC или SoftSwitch, совершение телефонного звонка, или пакеты любого другого протокола маршрутизируемые или обрабатываемые маршрутизатором ESR.



    1. Остановить захват пакетов в techsupport-ssh-сессии

    techsupport@esr:~$ sudo pkill tcpdump



    1. Скопировать с маршрутизатора собранные дампы.

         7.ver1. по протоколу scp

    Для ли linux можно использовать команды:

    scp techsupport@<ip-маршрутизатора>:/tmp/<имя файла> /home/<путь для копирования>

    Для windows - можно использовать scp-клиент отдельный или интегрированный в другие приложения.

    1. ver2. по протоколу tftp

    При наличии в сети tftp-сервера, можно с маршрутизатора загрузить на него полученные дампы при помощи команды:

    techsupport@esr:~$ tftp <ip-адрес tftp-сервера> -pl /tmp/<имя файла>



    1. Удалить файлы дампов с маршрутизатора

    techsupport@esr:~$ sudo rm /tmp/<имя файла для дампа1>
    techsupport@esr:~$ sudo rm /tmp/<имя файла для дампа2>

    Скопировав в п. 7 файлы можно более удобно обрабатывать на ПК при помощи утилиты wireshark.

    Источник:
    docs.eltex-co.ru

    [ESR] Как задать тип инкапсуляции и VLAN для созданного сабинтерфейса?
    При создании сабинтерфейса тип инкапсуляции и VLAN ID задается автоматически, индекc сабинтерфейса является идентификатором VID.

    Начиная с версии ПО 1.6 введены режимы работы физичиских интерфейсов: маршрутизируемый и коммутируемый порт. Создание сабинтерфейсов доступно только для маршрутизиремого порта:



    ESR(config)# interface gigabitethernet 1/0/1
    ESR(config-if-gi)# mode routerport
    ESR(config-if-gi)# exit
    ESR(config)# interface gigabitethernet 1/0/1.100
    ESR(config)#



    Изменения конфигурации вступают в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Источник:
    docs.eltex-co.ru

    [ESR] Конвертировать один VLAN в другой (VLAN map)
    Задача: Необходимо связать разные VLAN в одну подсеть на уровне L2 - объеденить в бродкаст домен.

    Решение:

    Для решения поставленной задачи будем использовать бридж и саб интерфейсы (число саб интерфейсов соответствует числу VLAN ID, которые необходимо объеденить, в примере их два).

    1) на маршрутизаторе создаем бридж:

    bridge 3
    ip firewall disable
    enable
    exit

    2) создаем на маршрутизаторе саб интерфейсы и привязываем их к бриджу:

    interface gigabitethernet 1/0/4.1001
    bridge-group 3
    exit
    interface gigabitethernet 1/0/4.1002
    bridge-group 3
    exit

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Теперь фреймы ( в том числе броадкаст) будут распространяться между VLAN 1001 и 1002.

    Примечание: На bridge 3 можно навесить IP адрес и внести его в зону безопасности или оставить firewall отключенным:

    bridge 3
    security-zone trusted
    ip address 192.0.2.254/24
    enable
    exit

    Теперь после применения конфигурации, IP 192.0.2.254 можно использовать, например, как шлюз для подсети из VLAN 1001 и 1002, и маршрутизировать трафик далее.

    Источник:
    docs.eltex-co.ru

    [ESR] Конфигурация NTP
    Задача: Настроить синхронизацию времени по протоколу NTP

    Решение:

    Предварительно настроен ip адрес на интерфейсе gigabitethernet 1/0/1 - 192.168.0.10/24. Сервер NTP(источник синхронизации) имеет ip адрес 192.168.0.1/24

    Конфигурация NTP на маршрутизаторе ESR:

    Включение синхронизации системных часов с удаленными серверами

    esr(config)# ntp enable

    Настроика NTP сервера

    esr-(config)# ntp server 192.168.0.1

    Указать предпочтительность данного NTP сервера(необезательно)

    esr-1000(config-ntp)# prefer

    Указать интервал времени между отправкой сообщений NTP-серверу

    esr(config-ntp)# minpoll 4

    esr(config-ntp)# end

    esr# commit

    esr# confirm

    Команда для просмотра текущей конфигурацию протокола NTP:

    esr# show ntp configuration

    Команда для просмотра текущего состояние NTP-серверов (пиров):

    esr# show ntp peers

    При использовании firewall необходимо разрешить входящий трафик по

    протоколу UDP с портом назначения 123:

    security zone untrust

    exit

    object-group service NTP

    port-range 123

    exit

    interface gigabitethernet 1/0/1

    security-zone untrust

    ip address 192.168.0.10/24

    exit

    security zone-pair untrust self

    rule 10

    action permit

    match protocol udp

    match source-address any

    match destination-address any

    match source-port any

    match destination-port NTP

    enable

    exit

    exit

    Источник:
    docs.eltex-co.ru

    [ESR] Конфигурирование Firewall
    Firewall – комплекс аппаратных или программных средств, осуществляющий контроль и фильтрацию проходящих через него сетевых пакетов в соответствии с заданными правилами.

    Задача: Разрешить обмен сообщениями по протоколу ICMP между устройствами ПК1, ПК2 и маршрутизатором ESR.

    Рисунок 1 - Схема сети.
    Рисунок 1 - схема сети.

    Решение:

    Для каждой сети ESR создадим свою зону безопасности:

    esr# configure
    esr(config)# security zone LAN
    esr(config-zone)# exit
    esr(config)# security zone WAN
    esr(config-zone)# exit

    Настроим сетевые интерфейсы и определим их принадлежность к зонам безопасности:

    esr(config)# interface gi1/0/2
    esr(config-if-gi)# ip address 192.168.12.2/24
    esr(config-if-gi)# security-zone LAN
    esr(config-if-gi)# exit
    esr(config)# interface gi1/0/3
    esr(config-if-gi)# ip address 192.168.23.2/24
    esr(config-if-gi)# security-zone WAN
    esr(config-if-gi)# exit

    Для настройки правил зон безопасности потребуется создать профиль адресов сети «LAN», включающий адреса, которым разрешен выход в сеть «WAN», и профиль адресов сети «WAN».

    esr(config)# object-group network WAN
    esr(config-object-group-network)# ip address-range 192.168.23.2
    esr(config-object-group-network)# exit
    esr(config)# object-group network LAN
    esr(config-object-group-network)# ip address-range 192.168.12.2
    esr(config-object-group-network)# exit
    esr(config)# object-group network LAN_GATEWAY
    esr(config-object-group-network)# ip address-range 192.168.12.1
    esr(config-object-group-network)# exit
    esr(config)# object-group network WAN_GATEWAY
    esr(config-object-group-network)# ip address-range 192.168.23.3
    esr(config-object-group-network)# exit

    Для пропуска трафика из зоны «LAN» в зону «WAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК1 к ПК2. Действие правил разрешается командой enable:

    esr(config)# security zone-pair LAN WAN
    esr(config-zone-pair)# rule 1
    esr(config-zone-rule)# action permit
    esr(config-zone-rule)# match protocol icmp
    esr(config-zone-rule)# match destination-address WAN
    esr(config-zone-rule)# match source-address LAN
    esr(config-zone-rule)# enable
    esr(config-zone-rule)# exit
    esr(config-zone-pair)# exit

    Для пропуска трафика из зоны «WAN» в зону «LAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК2 к ПК1. Действие правил разрешается командой enable:

    esr(config)# security zone-pair WAN LAN
    esr(config-zone-pair)# rule 1
    esr(config-zone-rule)# action permit
    esr(config-zone-rule)# match protocol icmp
    esr(config-zone-rule)# match destination-address LAN
    esr(config-zone-rule)# match source-address WAN
    esr(config-zone-rule)# enable
    esr(config-zone-rule)# exit
    esr(config-zone-pair)# exit

    На маршрутизаторе всегда существует зона безопасности с именем «self». Если в качестве получателя трафика выступает сам маршрутизатор, то есть трафик не является транзитным, то в качестве параметра указывается зона «self». Создадим пару зон для трафика, идущего из зоны «WAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК2 и маршрутизатором ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «WAN»:

    esr(config)# security zone-pair WAN self
    esr(config-zone-pair)# rule 1
    esr(config-zone-rule)# action permit
    esr(config-zone-rule)# match protocol icmp
    esr(config-zone-rule)# match destination-address WAN
    esr(config-zone-rule)# match source-address WAN_GATEWAY
    esr(config-zone-rule)# enable
    esr(config-zone-rule)# exit
    esr(config-zone-pair)# exit

    Создадим пару зон для трафика, идущего из зоны «LAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК1 и ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «LAN»:

    esr(config)# security zone-pair LAN self
    esr(config-zone-pair)# rule 1
    esr(config-zone-rule)# action permit
    esr(config-zone-rule)# match protocol icmp
    esr(config-zone-rule)# match destination-address LAN
    esr(config-zone-rule)# match source-address LAN_GATEWAY
    esr(config-zone-rule)# enable
    esr(config-zone-rule)# exit
    esr(config-zone-pair)# exit
    esr(config)# exit

    Изменения конфигурации вступят в действие по следующим командам:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Посмотреть членство портов в зонах можно с помощью команды:

    esr# show security zone

    Посмотреть пары зон и их конфигурацию можно с помощью команд:

    esr# show security zone-pair
    esr# show security zone-pair configuration

    Посмотреть активные сессии можно с помощью команд:

    esr# show ip firewall sessions

    Источник:
    docs.eltex-co.ru

    [ESR] Конфигурирование Destination NAT
    Функция Destination NAT (DNAT) состоит в преобразовании IP-адреса назначения у пакетов, проходящих через сетевой шлюз.

    DNAT используется для перенаправления трафика, идущего на некоторый «виртуальный» адрес в публичной сети, на «реальный» сервер в локальной сети, находящийся за сетевым шлюзом. Эту функцию можно использовать для организации публичного доступа к серверам, находящимся в частной сети и не имеющим публичного сетевого адреса.

    Задача: Организовать доступ из публичной сети, относящейся к зоне «UNTRUST», к серверу локальной сети в зоне «TRUST». Адрес сервера в локальной сети - 10.1.1.100. Сервер должен быть доступным извне по адресу 1.2.3.4, доступный порт 80.

    Решение:

    Создадим зоны безопасности «UNTRUST» и «TRUST». Установим принадлежность используемых сетевых интерфейсов к зонам. Одновременно назначим IP-адреса интерфейсам.

    esr# configure
    esr(config)# security zone UNTRUST
    esr(config-zone)# exit
    esr(config)# security zone TRUST
    esr(config-zone)# exit
    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# security-zone TRUST
    esr(config-if-gi)# ip address 10.1.1.1/25
    esr(config-if-gi)# exit
    esr(config)# interface tengigabitethernet 1/0/1
    esr(config-if-te)# ip address 1.2.3.4/29
    esr(config-if-te)# security-zone UNTRUST
    esr(config-if-te)# exit

    Создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

    • NET_UPLINK – профиль адресов публичной сети;
    • SERVER_IP – профиль адресов локальной сети;
    • SRV_HTTP – профиль портов.

    esr(config)# object-group network NET_UPLINK
    esr(config-object-group-network)# ip address 1.2.3.4
    esr(config-object-group-network)# exit
    esr(config)# object-group service SRV_HTTP
    esr(config-object-group-network)# port 80
    esr(config-object-group-network)# exit
    esr(config)# object-group network SERVER_IP
    esr(config-object-group-network)# ip address 10.1.1.100
    esr(config-object-group-network)# exit

    Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 1.2.3.4 из внешней сети.

    esr(config)# nat destination
    esr(config-dnat)# pool SERVER_POOL
    esr(config-dnat-pool)# ip address 10.1.1.100
    esr(config-dnat-pool)# ip port 80
    esr(config-dnat-pool)# exit

    Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «UNTRUST». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».

    esr(config-dnat)# ruleset DNAT
    esr(config-dnat-ruleset)# from zone UNTRUST
    esr(config-dnat-ruleset)# rule 1
    esr(config-dnat-rule)# match destination-address NET_UPLINK
    esr(config-dnat-rule)# match protocol tcp
    esr(config-dnat-rule)# match destination-port SERV_HTTP
    esr(config-dnat-rule)# action destination-nat pool SERVER_POOL
    esr(config-dnat-rule)# enable
    esr(config-dnat-rule)# exit
    esr(config-dnat-ruleset)# exit
    esr(config-dnat)# exit

    Для пропуска трафика, идущего из зоны «UNTRUST» в «TRUST», создадим соответствующую пару зон. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP», и прошедший преобразование DNAT.

    esr(config)# security zone-pair UNTRUST TRUST
    esr(config-zone-pair)# rule 1
    esr(config-zone-rule)# match source-address any
    esr(config-zone-rule)# match destination-address SERVER_IP
    esr(config-zone-rule)# match protocol any
    esr(config-zone-rule)# match destination-nat
    esr(config-zone-rule)# action permit
    esr(config-zone-rule)# enable
    esr(config-zone-rule)# exit
    esr(config-zone-pair)# exit
    esr(config)# exit

    Изменения конфигурации вступят в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Произведенные настройки можно посмотреть с помощью команд:

    esr# show ip nat destination pools
    esr# show ip nat destination rulesets
    esr# show ip nat proxy-arp
    esr# show ip nat translations

    Источник:
    docs.eltex-co.ru

    [ESR] Конфигурирование статических маршрутов
    Статическая маршрутизация – вид маршрутизации, при котором маршруты указываются в явном виде при конфигурации маршрутизатора без использования протоколов динамической маршрутизации.

    Задача: Настроить доступ к сети Internet для пользователей локальной сети 192.168.1.0/24 и 10.0.0.0/8, используя статическую маршрутизацию. На устройстве R1 создать шлюз для доступа к сети Internet. Трафик внутри локальной сети должен маршрутизироваться внутри зоны LAN, трафик из сети Internet должен относиться к зоне WAN.

    Рисунок 1 - Схема сети.
    Рисунок 1 - схема сети.

    Решение:

    Зададим имя устройства для маршрутизатора R1:

    esr# hostname R1
    esr#(config)# do commit
    R1#(config)# do confirm

    Для интерфейса gi1/0/1 укажем адрес 192.168.1.1/24 и зону «LAN». Через данный интерфейс R1 будет подключен к сети 192.168.1.0/24:

    R1(config)# interface gi1/0/1
    R1(config-if-gi)# security-zone LAN
    R1(config-if-gi)# ip address 192.168.1.1/24
    R1(config-if-gi)# exit

    Для интерфейса gi1/0/2 укажем адрес 192.168.100.1/30 и зону «LAN». Через данный интерфейс R1 будет подключен к устройству R2 для последующей маршрутизации трафика:

    R1(config)# interface gi1/0/2
    R1(config-if-gi)# security-zone LAN
    R1(config-if-gi)# ip address 192.168.100.1/30
    R1(config-if-gi)# exit

    Для интерфейса gi1/0/3 укажем адрес 128.107.1.2/30 и зону «WAN». Через данный интерфейс R1 будет подключен к сети Internet:

    R1(config)# interface gi1/0/3
    R1(config-if-gi)# security-zone WAN
    R1(config-if-gi)# ip address 128.107.1.2/30
    R1(config-if-gi)# exit

    Создадим маршрут для взаимодействия с сетью 10.0.0.0/8, используя в качестве шлюза устройство R2 (192.168.100.2):

    R1(config)# ip route 10.0.0.0/8 192.168.100.2

    Создадим маршрут для взаимодействия с сетью Internet, используя в качестве nexthop шлюз провайдера (128.107.1.1):

    R1(config)# ip route 0.0.0.0/0 128.107.1.1

    Изменения конфигурации на маршрутизаторе R1 вступят в действие по следующим командам:

    R1# commit
    Configuration has been successfully committed
    R1# confirm
    Configuration has been successfully confirmed

    Зададим имя устройства для маршрутизатора R2:

    esr# hostname R2
    esr#(config)# do commit
    R2#(config)# do confirm

    Для интерфейса gi1/0/1 укажем адрес 10.0.0.1/8 и зону «LAN». Через данный интерфейс R2 будет подключен к сети 10.0.0.0/8:

    R2(config)# interface gi1/0/1
    R2(config-if-gi)# security-zone LAN
    R2(config-if-gi)# ip address 10.0.0.1/8
    R2(config-if-gi)# exit

    Для интерфейса gi1/0/2 укажем адрес 192.168.100.2/30 и зону «LAN». Через данный интерфейс R2 будет подключен к устройству R1 для последующей маршрутизации трафика:

    R2(config)# interface gi1/0/2
    R2(config-if-gi)# security-zone LAN
    R2(config-if-gi)# ip address 192.168.100.2/30
    R2(config-if-gi)# exit

    Создадим маршрут по умолчанию, указав в качестве nexthop IP-адрес интерфейса gi1/0/2 маршрутизатора R1 (192.168.100.1):

    R2(config)# ip route 0.0.0.0/0 192.168.100.1

    Изменения конфигурации на маршрутизаторе R2 вступят в действие по следующим командам:

    R2# commit
    Configuration has been successfully committed
    R2# confirm
    Configuration has been successfully confirmed

    Проверить таблицу маршрутов можно командой:

    esr# show ip route

    Источник:
    docs.eltex-co.ru

    [ESR] Настройка BRAS без поддержки SoftWLC
    Основные шаги по настройке:

    Шаг 1.  Настройка FreeRADIUS - сервера.

    Для FreeRADIUS сервера нужно задать подсеть, из которой могут приходить запросы и добавить список пользователей. Для этого в файл users в директории с файлами конфигурации FreeRADIUS сервера нужно добавить:



    Профиль пользователя:



    <MACADDR> Cleartext-Password := <MACADDR>

    # Имя пользователя

    User-Name = <USER_NAME>,

    # Максимальное время жизни сессии

    Session-Timeout = <SECONDS>,

    # Максимальное время жизни сесиии при бездействии пользователя

    Idle-Timeout = <SECONDS>,

    # Время на обновление статистики по сессии

    Acct-Interim-Interval = <SECONDS>,

    # Имя сервиса для сессии (A - сервис включен, N - сервис выключен)

    Cisco-Account-Info = "{A|N}<SERVICE_NAME>"



    Профиль сервиса:



    <SERVICE_NAME> Cleartext-Password := <MACADDR>

    # Соответствует имени class-map в настройках ESR

    Cisco-AVPair = "subscriber:traffic-class=<CLASS_MAP>",

    # Действие, которое применяет ESR к трафику (permit, deny, redirect)

    Cisco-AVPair = "subscriber:filter-default-action=<ACTION>",

    # Возможность прохождения IP потоков (enabled-uplink, enabled-downlink, enabled, disabled)

    Cisco-AVPair = "subscriber:flow-status=<STATUS>"

    В файл clients.conf нужно добавить подсеть, в которой находится ESR:

    client ESR {

    ipaddr = <SUBNET>

    secret = <RADIUS_KEY>

    }



    Шаг 2.  Настройка ESR - нужно сконфигурировать:



    radius-server host <IP_ADDRESS>

    key ascii-text <RADIUS_KEY>

    exit

    aaa radius-profile bras_radius

    radius-server host <IP_ADDRESS>

    exit

    das-server das

    key ascii-text <RADIUS_KEY>

    exit

    aaa das-profile bras_das

    das-server das

    exit

    ip access-list extended user_acl

    rule 1

    action permit

    match protocol any

    match source-address any

    match destination-address any

    enable

    exit

    exit

    subscriber-control

    aaa das-profile bras_das

    aaa sessions-radius-profile bras_radius

    nas-ip-address <IP_ADDRESS>

    session mac-authentication

    default-service default-action redirect <URL>

    exit

    enable

    exit



    На интерфейсах, для которых требуется работа BRAS настроить (для успешного запуска требуется как минимум один интерфейс):



    service-subscriber-control {object-group <NAME> | any}

    location <L2LOCATION>



    !!! Настройка действие фильтрации по URL обязательно, а именно, необходимо настроить фильтрацию http-proxy на BRAS для неавторизованных пользователей:
    1. Создаем локальный список URL (можно указать свои URL, на которые неавторизованные пользователи смогут проходить без авторизации и без редиректа, например локальные сервисы вашей сети и ваш сайт):
    object-group url defaultserv
      url http://eltex.nsk.ru
      url http://ya.ru
      url https://ya.ru
    exit
    2. Добавим действие фильтрации для локального списка URL в BRAS:

    subscriber-control
      default-service
        filter-name local defaultserv
        filter-action permit
    end
    Теперь неавторизированные пользователи будут иметь доступ к URL defaultserv без редирект, а при попытке пройти на другие сайты для них отработает редирект:
    default-service
        default-action redirect http://192.168.16.54:8080/eltex_portal/







    Пример настройки:



    Дано:

    Шаг 1. Настройка FreeRADIUS - сервера:


    подсеть с клиентами 10.10.0.0/16, подсеть для работы с FreeRADIUS сервером 192.168.16.140/23. Настраиваем FreeRADIUS сервер. В файл «clients.conf» добавляем строки:
    client BRAS {
    ipaddr = 192.168.16.140
    secret = password
    }



    В файл «users» добавляем строки (вместо <MAC> нужно указать MAC адрес клиента):

    "00-00-00-33-96-3D" Cleartext-Password := "00-00-00-33-96-3D"
    User-Name = "Bras_user",
    Session-Timeout = 259200,
    Idle-Timeout = 259200,
    Cisco-AVPair += "subscriber:policer-rate-in=1000",
    Cisco-AVPair += "subscriber:policer-rate-out=1000",
    Cisco-AVPair += "subscriber:policer-burst-in=188",
    Cisco-AVPair += "subscriber:policer-burst-out=188",
    Cisco-Account-Info = "AINTERNET"

    INTERNET Cleartext-Password := "INTERNET"
    User-Name = "INTERNET",
    Cisco-AVPair = "subscriber:traffic-class=INTERNET",
    Cisco-AVPair += "subscriber:filter-default-action=permit"

    Для traffic-class в настройках сервиса нужно указать access-list из настроек ESR. Он нужен для определения какой трафик пользователя считать за трафик этого сервиса.



    Шаг 2. Конфигурация ESR:



    configure

    object-group url defaultserv
    url http://eltex.nsk.ru
    url http://ya.ru
    url https://ya.ru
    exit


    radius-server host 192.168.16.54
    key ascii-text encrypted 8CB5107EA7005AFF
    source-address 192.168.16.140
    exit
     aaa radius-profile bras_radius
    radius-server host 192.168.16.54
     exit
     aaa radius-profile bras_radius_servers
     radius-server host 192.168.16.54
     exit
    das-server das
    key ascii-text encrypted 8CB5107EA7005AFF
     exit
     aaa das-profile bras_das
     das-server das
    exit


     vlan 10
     exit


     ip access-list extended BYPASS
    rule 1
     action permit
    match protocol udp
     match source-address any
    match destination-address any
     match source-port 68
     match destination-port 67
    enable
     exit
     rule 2
     action permit
     match protocol udp
     match source-address any
     match destination-address any
     match source-port any
     match destination-port 53
    enable
    exit
     rule 3
     exit
     exit


    ip access-list extended INTERNET
    rule 1
     action permit
    match protocol any
    match source-address any
    match destination-address any
    enable
     exit
     exit

    ip access-list extended WELCOME
    rule 10
    action permit
    match protocol tcp
    match source-address any
    match destination-address any
    match source-port any
    match destination-port 443
    enable
    exit
    rule 20
    action permit
    match protocol tcp
    match source-address any
    match destination-address any
    match source-port any
    match destination-port 8443
    enable
    exit
    rule 30
    action permit
    match protocol tcp
    match source-address any
    match destination-address any
    match source-port any
    match destination-port 80
    enable
    exit
    rule 40
    action permit
    match protocol tcp
    match source-address any
    match destination-address any
    match source-port any
    match destination-port 8080
    enable
    exit
    exit


     subscriber-control
    aaa das-profile bras_das
    aaa sessions-radius-profile bras_radius
    aaa services-radius-profile bras_radius_servers
    nas-ip-address 192.168.16.140
    session mac-authentication
    bypass-traffic-acl BYPASS
    default-service
    class-map BYPASS
    filter-name local defaultserv
    filter-action permit
    default-action redirect http://192.168.16.54/eltex_portal
    session-timeout 121
    exit
    enable
    exit


     bridge 10
    vlan 10
    ip firewall disable
     ip address 10.10.0.1/16
     ip helper-address 192.168.16.54
    service-subscriber-control any
    location USER
     protected-ports
     protected-ports exclude vlan
    enable
     exit
     interface gigabitethernet 1/0/2
    ip firewall disable
    ip address 192.168.16.140/23
     exit
     interface gigabitethernet 1/0/3.10
     bridge-group 10
    ip firewall disable
     exit
     interface gigabitethernet 1/0/4
    ip firewall disable
     ip address 30.30.30.2/24
     exit
     interface tengigabitethernet 1/0/1
    ip firewall disable
     exit
     interface tengigabitethernet 1/0/1.10
     bridge-group 10
    exit
     interface tengigabitethernet 1/0/1.20
     ip firewall disable
    ip address 20.20.20.1/24
     exit
    interface tengigabitethernet 1/0/1.30
    bridge-group 10
     exit
     interface tengigabitethernet 1/0/1.40
     bridge-group 10
    exit

    nat source
    ruleset factory
    to interface gigabitethernet 1/0/2
    rule 10
    description "replace 'source ip' by outgoing interface ip address"
    match protocol any
    match source-address any
    match destination-address any
    action source-nat interface
    enable
    exit
    exit


     ip route 0.0.0.0/0 192.168.16.145

     ip telnet server

    Источник:
    docs.eltex-co.ru

    [ESR] Настройка GRE-туннелей
    GRE (англ. Generic Routing Encapsulation — общая инкапсуляция маршрутов) — протокол туннелирования сетевых пакетов.

    Его основное назначение — инкапсуляция пакетов сетевого уровня сетевой модели OSI в IP-пакеты. GRE может использоваться для организации VPN на 3-м уровне модели OSI. В маршрутизаторе ESR реализованы статические неуправляемые GRE-туннели, то есть туннели создаются вручную путем конфигурирования на локальном и удаленном узлах. Параметры туннеля для каждой из сторон должны быть взаимосогласованными или переносимые данные не будут декапсулироваться партнером.

    Задача: Организовать L3-VPN между офисами компании через IP-сеть, используя для туннелирования трафика протокол GRE.

    • в качестве локального шлюза для туннеля используется IP-адрес 115.0.0.1;
    • в качестве удаленного шлюза для туннеля используется IP-адрес 114.0.0.10;
    • IP-адрес туннеля на локальной стороне 25.0.0.1/24.

    Рисунок 1 - Схема сети.
    Рисунок 1 – Схема сети

    Решение:

    Создадим туннель GRE 10:

    esr(config)# tunnel gre 10

    Укажем локальный и удаленный шлюз (IP-адреса интерфейсов, граничащих с WAN):

    esr(config-gre)# local address 115.0.0.1
    esr(config-gre)# remote address 114.0.0.10

    Укажем IP-адрес туннеля 25.0.0.1/24:

    esr(config-gre)# ip address 25.0.0.1/24

    Также туннель должен принадлежать к зоне безопасности, для того чтобы можно было создать правила, разрешающие прохождение трафика в firewall. Принадлежность туннеля к зоне задается следующей командой:

    esr(config-gre)# security-zone untrusted

    Включим туннель:

    esr(config-gre)# enable
    esr(config-gre)# exit

    На маршрутизаторе должен быть создан маршрут до локальной сети партнера. В качестве интерфейса назначения указываем ранее созданный туннель GRE:

    esr(config)# ip route 172.16.0.0/16 tunnel gre 10

    Для применения изменений конфигурации выполним следующие команды:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    После применения настроек трафик будет инкапсулироваться в туннель и отправляться партеру, независимо от наличия GRE-туннеля и правильности настроек с его стороны.

    Опционально для GRE-туннеля можно указать следующие параметры:

    • Включить вычисление и включение в пакет контрольной суммы заголовка GRE и инкапсулированного пакета для исходящего трафика:

    esr(config-gre)# local checksum

    • Включить проверку наличия и корректности контрольной суммы GRE для входящего трафика:

    esr(config-gre)# remote checksum

    • Указать уникальный идентификатор:

    esr(config-gre)# key 15808

    • Указать значение DSCP, MTU, TTL:

    esr(config-gre)# dscp 44
    esr(config-gre)# mtu 1426
    esr(config-gre)# ttl 18

    Состояние туннеля можно посмотреть командой:

    esr# show tunnels status gre 10

    Счетчики входящих и отправленных пакетов можно посмотреть командой:

    esr# show tunnels counters gre 10

    Конфигурацию туннеля можно посмотреть командой:

    esr# show tunnels configuration gre 10

    Настройка туннеля IPv4-over-IPv4 производится аналогичным образом.

    Источник:
    docs.eltex-co.ru

    [ESR] Настройка L2TPv3 туннеля между ESR и Cisco

    Задача: соединить ethernet сети, находящиеся за маршрутизаторами в один широковещательный домен. Топология тестовой сети:

    схема
    из картинки следует, что vESR работает в EVE-NG

    настройки VPC1:

    VPCS> sh ip



    NAME        : VPCS[1]

    IP/MASK     : 192.168.1.1/24

    GATEWAY     : 255.255.255.0

    DNS         :

    MAC         : 00:50:79:66:68:02

    LPORT       : 20000

    RHOST:PORT  : 127.0.0.1:30000

    MTU         : 1500



    настройки VPC2:

    VPCS> show ip



    NAME        : VPCS[2]

    IP/MASK     : 192.168.1.2/24

    GATEWAY     : 255.255.255.0

    DNS         :

    MAC         : 00:50:79:66:68:04

    LPORT       : 20000

    RHOST:PORT  : 127.0.0.1:30000

    MTU         : 1500



    Решение: будем использовать туннели L2tvp3, на ESR реализованы статические туннели без сигнализации, поэтому на Cisco также настроем туннель без сигнализации (режим manual).

    Конфигурация Cisco:



    l2tp-class l2tpv3

    !

    pseudowire-class l2tpv3

     encapsulation l2tpv3

     protocol none

     ip local interface FastEthernet0

    !

    interface Ethernet0

     no ip address

     xconnect 172.16.1.2 10 encapsulation l2tpv3 manual pw-class l2tpv3

      l2tp id 10 10

      l2tp cookie local 4 0

      l2tp cookie remote 4 0

    !

    interface FastEthernet0

     ip address 172.16.1.1 255.255.255.252

     speed auto

     no keepalive

    !

    Следует обратить внимание на строки

    l2tp cookie local 4 0

    l2tp cookie remote 4 0

    дело в том, что по-умолчанию Cisco не добавляет L2 sublayer header к туннельному пакету, а ESR ожидает его получить, как это описано в RFC 3931, при такой настройке, в отсутствии заголовка, ESR трактует нулевой cookie как L2SpecificSublayer с Sbit=0 (игнорировать номер последовательности) и отвечает таким же заголовком, который Cisco трактует, как нулевой cookie. В такой настройке туннель работает.

    Конфигурация ESR:

    bridge 1
                ip firewall disable
                no spanning-tree
                enable
    exit

    interface gigabitethernet 1/0/1
                ip firewall disable
                ip address 172.16.1.2/30
    exit
    interface gigabitethernet 1/0/2

    mode switchport
    bridge-group 1

    exit

    tunnel 12tpu3 1

    protocol ip
    local session-id 10

    remote session-id 10

    bridge-group 1

    local address 172.16.1.2

    remote address 172.16.1.1

    enable
    exit

    Поверяем связанность:

    VPCS> ping 192.168.1.2



    84 bytes from 192.168.1.2 icmp_seq=1 ttl=64 time=3.851 ms

    84 bytes from 192.168.1.2 icmp_seq=2 ttl=64 time=3.530 ms

    84 bytes from 192.168.1.2 icmp_seq=3 ttl=64 time=2.172 ms

    84 bytes from 192.168.1.2 icmp_seq=4 ttl=64 time=2.282 ms

    84 bytes from 192.168.1.2 icmp_seq=5 ttl=64 time=2.957 ms

    [ESR] Настройка LACP
    LACP — протокол для агрегирования каналов, позволяет объединить несколько физических каналов в один логический.

    Такое объединение позволяет увеличивать пропускную способность и надежность канала.

    Задача: Настроить агрегированный канал между маршрутизатором ESR и коммутатором.

    Рисунок 1 - Схема сети.
    Рисунок 1 – Схема сети

    Решение:

    Предварительно нужно выполнить следующие настройки:

    • На интерфейсах gi1/0/1, gi1/0/2 отключить зону безопасности командой «no security-zone».

    Основной этап конфигурирования:

    Cоздадим интерфейс port-channel 2:

    esr(config)# interface port-channel 2

    Включим физические интерфейсы gi1/0/1, gi1/0/2 в созданную группу агрегации каналов:

    esr(config)# interface gigabitethernet 1/0/1-2
    esr(config-if-gi)# channel-group 2 mode auto

    Изменения конфигурации вступят в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Дальнейшая конфигурация port-channel проводится как на обычном физическом интерфейсе.

    Источник:
    docs.eltex-co.ru

    [ESR] Настройка MultiWAN
    Рекомендуемый порядок действий:

    Задача: Настроить маршрут к серверу (108.16.0.1/28) с возможностью балансировки нагрузки.

    Рисунок 1 - Схема сети.
    Рисунок 1 – Схема сети

    Решение:

    Предварительно нужно выполнить следующие действия:

    • настроить зоны для интерфейсов te1/0/1 и te1/0/2;
    • указать IP-адреса для интерфейсов te1/0/1 и te1/0/2.

    Основной этап конфигурирования:

    Настроим маршрутизацию:

    еsr(config)# ip route 108.16.0.0/28 wan load-balance rule 1

    Создадим правило WAN:

    еsr(config)# wan load-balance rule 1

    Укажем участвующие интерфейсы:

    еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/2
    еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/1

    Включим созданное правило балансировки и выйдем из режима конфигурирования правила:

    еsr(config-wan-rule)# enable
    еsr(config-wan-rule)# exit

    Создадим список для проверки целостности соединения:

    еsr(config)# wan load-balance target-list google

    Создадим цель проверки целостности:

    esr(config-target-list)# target 1

    Зададим адрес для проверки, включим проверку указанного адреса и выйдем:

    еsr(config-wan-target)# ip address 8.8.8.8
    еsr(config-wan-target)# enable
    еsr(config-wan-target)# exit

    Настроим интерфейсы. В режиме конфигурирования интерфейса te1/0/1 указываем nexthop:

    еsr(config)# interface tengigabitethernet 1/0/1
    еsr(config-if)# wan load-balance nexthop 203.0.0.1

    В режиме конфигурирования интерфейса te1/0/1 указываем список целей для проверки соединения:

    еsr(config-if)# wan load-balance target-list google

    В режиме конфигурирования интерфейса te1/0/1 включаем WAN-режим и выходим:

    еsr(config-if)# wan load-balance enable
    еsr(config-if)# exit

    В режиме конфигурирования интерфейса te1/0/2 указываем nexthop:

    еsr(config)# interface tengigabitethernet 1/0/2
    еsr(config-if)# wan load-balance nexthop 65.6.0.1

    В режиме конфигурирования интерфейса te1/0/2 указываем список целей для проверки соединения:

    еsr(config-if)# wan load-balance target-list google

    В режиме конфигурирования интерфейса te1/0/2 включаем WAN-режим и выходим:

    еsr(config-if)# wan load-balance enable
    еsr(config-if)# exit

    Изменения конфигурации вступят в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Для переключения в режим резервирования настроим следующее:

    Заходим в режим настройки правила WAN:

    еsr(config)# wan load-balance rule 1

    Функция MultiWAN также может работать в режиме резервирования, в котором трафик будет направляться в активный интерфейс c наибольшим весом. Включить данный режим можно следующей командой:

    еsr(config-wan-rule)# failover

    Изменения конфигурации вступят в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Источник:
    docs.eltex-co.ru

    [ESR] Настройка Netflow
    Netflow — сетевой протокол, предназначенный для учета и анализа трафика.

    Netflow позволяет передавать данные о трафике (адрес отправителя и получателя, порт, количество информации и др.) с сетевого оборудования (сенсора) на коллектор. В качестве коллектора может использоваться обычный сервер.

    Задача: Организовать учет трафика с интерфейса gi1/0/1 для передачи на сервер через интерфейс gi1/0/8 для обработки.

    Рисунок 1 - Схема сети.
    Рисунок 1 – Схема сети

    Решение:

    Предварительно нужно выполнить следующие действия:

    • На интерфейсах gi1/0/1, gi1/0/8 отключить firewall командой «ip firewall disable». (С версии ПО 1.1.0 необязательно отключать firewall)
    • Назначить IP-адреса на портах.

    Основной этап конфигурирования:

    Укажем IP-адрес коллектора:

    esr(config)# netflow collector 10.10.0.2

    Включим сбор экспорта статистики netflow на сетевом интерфейсе gi1/0/1:

    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# ip netflow export

    Активируем netflow на маршрутизаторе.:

    еsr(config)# netflow enable

    Изменения конфигурации вступят в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Для просмотра статистики Netflow используется команда:

    esr# show netflow statistics

    Источник:
    docs.eltex-co.ru

    [ESR] Настройка OpenVPN на ESR
    Алгоритм настройки OpenVPN на сервисных маршрутизаторах Eltex:

    1) Для ОС Windows cкачаем с официального сайта дистрибутив клиента. Для ОС Linux устанавливаем пакет из репозитория разработчика дистрибутива.

    Далее все примеры команд будут приведены для OC Windows, пути расположения файлов будут отличаться в зависимости от особенностей конкретного дистрибутива, информацию о расположении можно получить из соответствующих man страниц.

    2) Устанавливаем программу. Нажимаем кнопку "Customize" и выбираем установку компонента.

    EasyRSA Certificate Management Scripts (специально созданная программа по созданию ключей и сертификатов, которая использует openssl для выполнения действий с ключами и сертификатами) она нам понадобится для генерации ключей и сертификатов.

    3) Указываем путь. В будущем он нам понадобится, поэтому запомните его. В нашем случае мы используем стандартный путь: C:\Program Files\OpenVPN.

    4) После установки заходим в C:\Program files\OpenVPN\easy-rsa (путь, который указали в п. 3 \easy-rsa).

    Открываем vars.example блокнотом и редактируем его (блокнот надо запустить с правами администратора, чтобы иметь права на запись в папку).

    Редактируем строки

    #set_var EASYRSA_REQ_COUNTRY "US"
    #set_var EASYRSA_REQ_PROVINCE "California"
    #set_var EASYRSA_REQ_CITY "San Francisco"
    #set_var EASYRSA_REQ_ORG "Copyleft Certificate Co"
    #set_var EASYRSA_REQ_EMAIL "me@example.net"
    #set_var EASYRSA_REQ_OU "My Organizational Unit"
    #set_var EASYRSA_CA_EXPIRE 3650
    #set_var EASYRSA_CERT_EXPIRE 825
    Убираем знак комментария в начале (#) и задаём требуемые значения:

    • страна
    • регион
    • город
    • организация
    • почта администратора
    • подразделение
    • время действия корневого и пользовательских сертификатов в днях

    Строку #set_var EASYRSA_OPENSSL приводим к виду:
    set_var EASYRSA_OPENSSL "..bin/openssl.exe"
    Сохраняем файл как vars (без расширения!).

    5) Запускаем командную строку от имени администратора, не закрываем окно до конца процесса генерации сертификатов.

    6) Поочерёдно выполняем следующие три команды
    cd: C:\Program files\OpenVPN\easy-rsa (путь, который указали в п. 3 \easy-rsa).
    EasyRSA-Start.bat

    В итоге мы должны увидеть вот такое окно:

    Настройка OpenVPN на ESR Eltex

    7) Инициализируем pki командой ./easyrsa init-pki

    8) Генерируем ключ Диффи Хельмана - команда ./easyrsa gen-dh
    Генерация займёт некоторое время. Дождитесь окончания.

    9) Генерируем ключ центра сертификации (CA) - ./easyrsa build-ca nopass
    На запросы ввода пароля
    Enter PEM pass phrase:
    Verifying - Enter PEM pass phrase:
    придумываем и запоминаем пароль, затем вводим его. На запрос
    Common Name (eg: your user, host, or server name) [Easy-RSA CA]:
    вводим enter

    10) Генерируем сертификат сервера - команда ./easyrsa build-server-full ESR nopass
    На запросы
    Enter PEM pass phrase:
    Verifying - Enter PEM pass phrase:
    придумываем и вводим пароль от сертификата, а на запрос

    Enter pass phrase for c:/Program Files/OpenVPN/easy-rsa/pki/private/ca.key:

    вводим пароль, использованный при генерации СА сертификата. При успешно выполнении увидим текст вида:

    Write out database with 1 new entries

    Data Base Updated

    11) Генерируем сертификат клиента ./easyrsa build-client-full Alli nopass
    Тут важно отметить, что имя сертификата (Alli в данном примере) должно совпадать с именем соответствующего пользователя в настройках OpenVPN сервера на ESR. Ответы на вопросы аналогичны предыдущему пункту. Если пользователей несколько - надо генерировать несколько клиентских сертификатов.

    12) Выходим из оболочкие EasyRSA командой exit
    Генерируем ключ для tls аутентификации:
    ..\bin\openvpn.exe --genkey secret ta.key

    13) Генерация сертификатов окончена.
    Сертификат СА.crt, ключ Диффи Хельмана dh.pem будут находиться в папке C:\Program files\OpenVPN\easy-rsa\pki. Сертификаты сервера и клиентов будут в папке C:\Program Files\OpenVPN\easy-rsa\pki\issued. А ключи - в папке C:\Program Files\OpenVPN\easy-rsa\pki\private. Ключ tls-auth ta.key в папке C:\Program Files\OpenVPN\easy-rsa.

    14) Переходим к настройке ESR.

    Загрузим сертификаты в маршрутизатор. Для этого воспользуемся TFTP сервером (также можно загружать сертификаты и через FTP/SCP либо USB/SD, 192.168.16.10 в данном примере—адрес АРМ с tftp сервером).

    esr-200# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
    esr-200# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
    esr-200# copy tftp://192.168.16.10:/ESR.key certificate:server-key/ESR.key
    esr-200# copy tftp://192.168.16.10:/ESR.crt certificate:server-crt/ESR.crt
    esr-200# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key

    Проверить, что загрузка прошла успешно можно командой

    esr-200# sh crypto certificates
    Type               Total
    ------------     -------
    ca                    1
    dh                    1
    server-key       2
    server-crt        1
    client-key        1
    client-crt         1
    ta                     1
    crl                    0

    Далее выполняем настройку:

    esr-200# config
    esr-200(config)# remote-access openvpn GenOffice // Создаем сервер и даем ему имя
    esr-200(config-openvpn-server)# network 10.10.100.0/24 // Определяем сеть из которой будут выделяться адреса клиентам
    esr-200(config-openvpn-server)# protocol tcp // Выбираем протокол по которому будет работать сервер (tcp/udp)
    esr-200(config-openvpn-server)# tunnel ip // Выбираем на каком уровне будет работать (l2 ethetnet/l3 ip)
    esr-200(config-openvpn-server)# encryption algorithm aes128 //Выбираем алгоритм шифрования
    esr-200(config-openvpn-server)# authentication algorithm sha-256 //Алгоритм аутентификации
    esr-200(config-openvpn-server)# certificate ca ca.crt //
    esr-200(config-openvpn-server)# certificate dh dh.pem //
    esr-200(config-openvpn-server)# certificate server-key ESR.key //Указываем загруженные ранее сертификаты
    esr-200(config-openvpn-server)# certificate server-crt ESR.crt //
    esr-200(config-openvpn-server)# certificate ta ta.key //
    esr-200(config-openvpn-server)# security-zone trusted // Указываем зону безопасности
    esr-200(config-openvpn-server)# route 192.168.1.0/24, 192.168.3.0/24
    // Добавляем маршруты к сетям, которые будут доступны клиентам через удалённое соединение
    esr-200(config-openvpn-server)# enable // Включаем сервер

    Предположим что клиенту необходимо дать статический IP. Тогда для данного клиента (в примере используется имя сертификата Alli) необходимо произвести следующие настройки:

    esr-200(config-openvpn-server)# username Alli
    esr-200(config-openvpn-user)# ip address 10.10.100.202
    esr-200(config-openvpn-user)# exit

    Также, можно указать какую-либо удалённую сеть, находящуюся «за» удалённым клиентом, это делается командой:

    esr-200(config-openvpn-user)# subnet 192.168.3.0/24

    Даже если никаких специфических настроек для клиента не требуется, его всё равно необходимо завести в настройках сервера!

    esr-200(config-openvpn-server)# username Alli
    esr-200(config-openvpn-user)# exit

    Если необходимо, что бы несколько клиентов подключались через один сертификат, то используем опцию duplicate-cn в настройках сервера:

    esr-200(config-openvpn-server)# duplicate-cn
    esr-200(config-openvpn-server)# exit

    В случае, если на внешнем интерфейсе используется межсетевой экран, необходимо разрешить прохождение трафика из зоны внешнего интерфейса (пусть это будет untrusted) к зоне self, в нашем примере - протокол tcp и порт по умолчанию 1194:

    esr-200(config)# object-group service OpenVPN
    esr-200(config-object-group-service)# port-range 1194
    esr-200(config-object-group-service)# exit
    esr-200(config)# security zone-pair untrusted self
    esr-200(config-zone-pair)# rule 100
    esr-200(config-zone-pair-rule)# action permit
    esr-200(config-zone-pair-rule)# match protocol tcp
    esr-200(config-zone-pair-rule)# match destination-port OpenVPN
    esr-200(config-zone-pair-rule)# enable
    esr-200(config-zone-pair-rule)# end
    esr-200# commit
    esr-200# confirm

    Для настройки клиента надо поместить файлы ca.crt, ta.key, и сертификат/ключ пользователя (в нашем примере Alli.crt, Alli.key) в папку OpenVPN\config\client, которая в windows по умолчанию находится в домашней папке пользователя (например для пользователя 123 путь будет C:\Users\123\OpenVPN\config\client) и создать там конфигурационный файл, например ESR-200.ovpn следующего содержания (в строчке remote X.X.X.X заменить на реальный адрес ESR:

    client
    dev tun
    proto tcp
    remote X.X.X.X
    resolv-retry infinite
    nobind
    persist-key
    persist-tun
    ca ca.crt
    remote-cert-tls server
    tls-auth ta.key 1
    data-ciphers-fallback AES-128-CBC
    data-ciphers AES-128-CBC
    auth SHA256
    cert Alli.crt
    key Alli.key

    После сохранения файла настроек в доке панели задач Windows найти значок OpenVPN, щёлкнув правой кнопкой мышки, выбрать нужный сервер (по имени конфигурационного файла, ESR-200 в нашем примере) и нажать подключиться.

    Для настройки openvpn клиента на мобильных устройствах, например iOS, надо скачать клиента из AppStore, а конфигурационный файл привести к так называемому унифицированному формату, добавив в конец строки

    <ca>
    ##
    </ca>
    <cert>
    ####
    </cert>
    <key>
    ####
    </key>
    key-direction 1
    <tls-auth>
    ###
    </tls-auth>

    вставив вместо ### содержимое соответствующих сертификатов - ca.crt, Alli.crt, Alli.key, ta.key в нашем примере.

    Также необходимо закомментировать (или убрать) строки с указанием сертификатов:

    ca ca.crt
    cert Alli.crt
    key Alli.key
    tls-auth ta.key 1

    После этого, полученный файл надо передать на мобильное устройство (проще всего как почтовое вложение, или через iTunes) и открыть установленным OpenVPN клиентом.

    Унифицированный формат файла можно использовать и для конфигурации настольного клиента.

    На маршрутизаторе проверить, что клиент успешно подключен можно командой:

    esr-200# sh remote-access status
    User                  IP-address     Server
    ----------------  ---------------     --------------------------------------
    Alli                    192.168.86.2   openvpn(TulOffice)

    [ESR] Настройка RIP
    RIP — дистанционно-векторный протокол динамической маршрутизации, который использует количество транзитных участков в качестве метрики маршрута.

    Максимальное количество транзитных участков (hop), разрешенное в RIP, равно 15. Каждый RIP-маршрутизатор по умолчанию вещает в сеть свою полную таблицу маршрутизации один раз в 30 секунд. RIP работает на 3-м уровне стека TCP/IP, используя UDP-порт 520.

    Задача: Настроить на маршрутизаторе протокол RIP для обмена маршрутной информацией с соседними маршрутизаторами. Маршрутизатор должен анонсировать статические маршруты и подсети 115.0.0.0/24, 14.0.0.0/24, 10.0.0.0/24. Анонсирование маршрутов должно происходить каждые 25 секунд.

    Рисунок 1 - Схема сети.
    Рисунок 1 - Схема сети.

    Решение:

    Предварительно нужно настроить IP-адреса на интерфейсах согласно схеме сети, приведенной на рисунке 1.

    Перейдём в режим конфигурирования протокола RIP:

    esr(config)# router rip

    Укажем подсети, которые будут анонсироваться протоколом: 115.0.0.0/24, 14.0.0.0/24 и 10.0.0.0/24:

    esr(config-rip)# network 115.0.0.0/24
    esr(config-rip)# network 14.0.0.0/24
    esr(config-rip)# network 10.0.0.0/24

    Для анонсирования протоколом статических маршрутов выполним команду:

    esr(config-rip)# redistribute static

    Настроим таймер, отвечающий за отправку маршрутной информации:

    esr(config-rip)# timers update 25

    После установки всех требуемых настроек включаем протокол:

    esr(config-rip)# enable

    Изменения конфигурации вступят в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Для того чтобы просмотреть таблицу маршрутов RIP воспользуемся командой:

    esr# show ip rip

    Помимо настройки протокола RIP, необходимо в firewall разрешить UDP-порт 520.

    Источник:
    docs.eltex-co.ru

    [ESR] Настройка SNMP
    SNMP (англ. Simple Network Management Protocol — простой протокол сетевого управления) — протокол, предназначенный для управления устройствами в IP-сетях на основе архитектур TCP/UDP. SNMP предоставляет данные для управления в виде переменных, описывающих конфигурацию управляемой системы.

    Задача: Настроить SNMPv3 сервер с аутентификацией и шифрованием данных для пользователя admin. IP-адрес маршрутизатора esr - 192.168.52.41, ip-адрес сервера - 192.168.52.8.

    Рисунок 1 - Схема сети.
    Рисунок 1 – Схема сети

    Решение:

    Предварительно нужно выполнить следующие действия:

    • указать зону для интерфейса gi1/0/1;
    • настроить IP-адрес для интерфейсов gi1/0/1.

    Основной этап конфигурирования:

    Включаем SNMP-сервер:

    esr(config)# snmp-server

    Создаем пользователя SNMPv3:

    esr(config)# snmp-server user admin

    Определим режим безопасности:

    esr(snmp-user)# authentication access priv

    Определим алгоритм аутентификации для SNMPv3-запросов:

    esr(snmp-user)# authentication algorithm md5

    Устанавим пароль для аутентификации SNMPv3-запросов:

    esr(snmp-user)# authentication key ascii-text 123456789

    Определим алгоритм шифрования передаваемых данных:

    esr(snmp-user)# privacy algorithm aes128

    Устанавим пароль для шифрования передаваемых данных:

    esr(snmp-user)# privacy key ascii-text 123456789

    Активируем SNMPv3-пользователя :

    esr(snmp-user)# enable

    Определяем сервер-приемник Trap-PDU сообщений:

    esr(config)# snmp-server host 192.168.52.41

    Изменения конфигурации вступят в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Источник:
    docs.eltex-co.ru

    [ESR] Настройка VRF Lite
    VRF (Virtual Routing and Forwarding) – технология, которая позволяет изолировать маршрутную информацию, принадлежащую различным классам (например, маршруты одного клиента).

    Рисунок 1 - Схема сети.
    Рисунок 1 – Схема сети

    Задача: К маршрутизатору серии ESR подключены 2 сети, которые необходимо изолировать от остальных сетей.

    Решение:

    Создадим VRF:

    esr(config)# ip vrf bit
    esr(config-vrf)# exit

    Создадим зону безопасности:

    esr(config)# security zone vrf-sec
    esr(config-zone)# ip vrf forwarding bit
    esr(config-zone)# exit

    Создадим правило для пары зон и разрешим любой TCP/UDP-трафик:

    esr(config)# security zone-pair vrf-sec vrf-sec
    esr(config-zone-pair)# rule 1
    esr(config-zone-rule)# match source-address any
    esr(config-zone-rule)# match destination-address any
    esr(config-zone-rule)# match protocol udp
    esr(config-zone-rule)# match source-port any
    esr(config-zone-rule)# match destination-port any
    esr(config-zone-rule)# action permit
    esr(config-zone-rule)# enable
    esr(config-zone-rule)# exit
    esr(config-zone-pair)# rule 2
    esr(config-zone-rule)# match source-address any
    esr(config-zone-rule)# match destination-address any
    esr(config-zone-rule)# match protocol tcp
    esr(config-zone-rule)# match source-port any
    esr(config-zone-rule)# match destination-port any
    esr(config-zone-rule)# action permit
    esr(config-zone-rule)# enable
    esr(config-zone-rule)# exit

    Создадим привязку интерфейсов, назначим IP-адреса, укажем принадлежность к зоне:

    esr(config)# interface gigabitethernet 1/0/7
    esr(config-if-gi)# ip vrf forwarding bit
    esr(config-if-gi)# ip address 10.20.0.1/24
    esr(config-if-gi)# security-zone vrf-sec
    esr(config-if-gi)# exit
    esr(config)# interface gigabitethernet 1/0/14.10
    esr(config-subif)# ip vrf forwarding bit
    esr(config-subif)# ip address 10.30.0.1/16
    esr(config-subif)# security-zone vrf-sec
    esr(config-subif)# exit
    esr(config)# exit

    Изменения конфигурации вступят в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Информацию об интерфейсах, привязанных к VRF, можно посмотреть командой:

    esr# show ip vrf

    Таблицу маршрутов VRF можно просмотреть с помощью команды:

    esr# show ip route vrf bit

    Источник:
    docs.eltex-co.ru

    [ESR] Настройка зеркалирования
    Зеркалирование трафика — функция маршрутизатора, предназначенная для перенаправления трафика с одного порта маршрутизатора на другой порт этого же маршрутизатора (локальное зеркалирование) или на удаленное устройство (удаленное зеркалирование).

    Задача: Организовать удаленное зеркалирование трафика по VLAN 50 с интерфейса gi1/0/11 для передачи на сервер для обработки.

    Рисунок 1 - Схема сети.
    Рисунок 1 – Схема сети

    Решение:

    Предварительно нужно выполнить следующие действия:

    • Создать VLAN 50;
    • На интерфейсе gi 1/0/5 добавить VLAN 50 в режиме general.

    Основной этап конфигурирования:

    Укажем VLAN, по которой будет передаваться зеркалированный трафик:

    еsr1000(config)# port monitor remote vlan 50

    На интерфейсе gi 1/0/5 укажем порт для зеркалирования:

    еsr1000(config)# interface gigabitethernet 1/0/5
    еsr1000(config-if-gi)# port monitor interface gigabitethernet 1/0/11

    Укажем на интерфейсе gi 1/0/5 режим удаленного зеркалирования:

    еsr1000(config-if-gi)# port monitor remote

    Изменения конфигурации вступят в действие после применения:

    esr1000# commit
    Configuration has been successfully committed
    esr1000# confirm
    Configuration has been successfully confirmed

    Источник:
    docs.eltex-co.ru

    [ESR] Не удается обновить дату/время по NTP
    В заводской конфигурации (factory-config) прописан параметр: ntp broadcast-client enable

    Данной командой включается режим приёма широковещательных сообщений от NTP-серверов.

    Маршрутизатор работает в качестве NTP-клиента. Если в конфигурации устройства заданы NTP пиры и серверы, то в широковещательном режиме они игнорируются.

    Соответственно, при указании NTP сервера дата и время не обновится.



    ntp enable
      ntp server 115.0.0.2
    exit



    Для устранения проблемы необходимо удалить ntp broadcast-client из конфигурации:

    no ntp broadcast-client enable



    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed



    Необходимо не забывать, что источник синхронизации должен быть достаточно стабильным с небольшим stratum (1-3).

    Источник:
    docs.eltex-co.ru

    [ESR] Не удается получить маршрут по BGP/OSPF, организованному в VRF
    Проблема: Не удалось получить маршруты по BGP и/или OSPF, сконфигурированных в VRF. Соседство успешно устанавливается, но в записи маршрутов в RIB отказано: %ROUTING-W-KERNEL: Can not install route. Reached the maximum number of BGP routes in the RIB

    Решение:

    Необходимо выделить ресурс RIB для VRF, по умолчанию весь RIB выделен под global таблицу маршрутизации.

    Делаем это в режиме конфигурирования VRF:

    esr(config)# ip vrf <NAME>
    esr(config-vrf)# ip protocols ospf max-routes 12000
    esr(config-vrf)# ip protocols bgp max-routes 1200000
    esr(config-vrf)# end

    Изменения конфигурации вступают в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Источник:
    docs.eltex-co.ru

    [ESR] Ограничение трафика по URL
    В случае необходимости ограничить доступ к ресурсам по URL, возможно использовать функционал ip http/https proxy.

    В данном примере производится ограничения доступа к определенным ресурсам(YouTube, ВКонтакте) на интерфейсе gi 1/0/2 при запросе(Хост), доступ ко всем прочим ресурсам не ограничивается(default action permit в конфигурации ip http profile Test). В object-group url Black ресурс YouTube указан в формате regexp:



    esr# sh running-config

    object-group url Black
      url https://vk.com/
      regexp 'youtube.com'
    exit

     ip http profile Test
     default action permit
      urls local Black action deny
    exit

     interface gigabitethernet 1/0/1
      description "to_WAN"
      ip firewall disable
      ip address 192.0.2.1/30
    exit

     interface gigabitethernet 1/0/2
      description "to_LAN"
      ip firewall disable
      ip address 192.168.0.10/24
      ip http proxy Test
      ip https proxy Test
    exit

     nat source
      ruleset test
       to interface gigabitethernet 1/0/1
        rule 1
          action source-nat interface
          enable
       exit
      exit
    exit

     ip route 0.0.0.0/0 192.0.2.2



    Проверка работоспособности производилась на версии ПО 1.14.5.

    Источник:
    docs.eltex-co.ru

    [ESR] Особенности применения изменений конфигурации на маршрутизаторах ESR
    На сервисных маршрутизаторах ESR хранится два конфигурационных файла:​
    1. Текущая конфигурация (running-config).​

    В соответствии с данной конфигурацией маршрутизатор функционирует в текущий момент времени.​

    running-config всегда сохраняется в энергонезависимую память.​

    • Для отображения текущей конфигурации используется команда:​

    esr# show running-config​



    ​2. Конфигурация кандидат (candidate-config).​

    В процессе конфигурирования маршрутизатора все вводимые настройки сначала попадают в candidate-config но не попадают в running-config.

    candidate-config сохраняется в энергонезависимую память после команды save.​

    • Для отображения конфигурации кандидата используется команда:​

    esr# show candidate-config​

    • Для отображения различий между running-config​ и candidate-config​ можно воспользоваться командой

    esr# show configuration changes



    Для активации изменений внесенных в candidate-config используется команда commit в привилегированном режиме.

    esr# commit



    После применения данной команды, содержимое candidate-config копируется в running-config и изменения конфигурации активируются.​

    Также, после применения изменений конфигурации (commit) запускается таймер подтверждения изменений (по умолчанию – 600 секунд).

    По истечении данного таймера running-config будет возвращен к предыдущему состоянию, т.е. подтвержденные изменения будут удалены из running-config но не будут удалены из candidate-config.​



    Для подтверждения примененных изменений используется команда confirm в привеллигированном режиме.

    esr# confirm



    После применения данной команды таймер подтверждения изменений останавливается и возврат к предыдущему состоянию running-config - невозможен.



    Для изменения таймера подтверждения относительно значения по умолчанию используется команда в режиме глобальной конфигурации:

    esr(config)# system config-confirm timeout 300



    В данном примере, 300 - это время в секундах после которого в отсутствии команды confirm, running-config будет возвращен к предыдущему состоянию.



    Неподтвержденные изменения (со ввода команды confirm) можно отменить не дожидаясь истечения таймера подтверждения выполнив команду restore в привилегированном режиме.

    esr# restore



    Для удаления изменений внесенных в candidate-config но не примененных в running-config используется команда rollback.



    esr# rollback

    После применения данной команды содержимое running-config копируется в candidate-config и все внесенные но не активные изменения конфигурации удаляются.​

    Источник:
    docs.eltex-co.ru

    [ESR] Очистка конфигурации ESR или сброс на заводскую конфигурацию для версий до 1.1.0 включительно
    Очистка конфигурации происходит путем копирования конфигурации по умолчанию в candidate-config и применения внесенных изменений:

    esr# copy fs://default-config fs://candidate-config

    Процесс сброса на заводскую конфигурацию аналогичен.

    esr# copy fs://factory-config fs://candidate-config

    Изменения конфигурации вступают в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Источник:
    docs.eltex-co.ru

    [ESR] Передача потока E1 через IP-сеть с использованием маршрутизаторов серии ESR и SFP-модулей ToPGATE-SFP
    Исходное состояние: Между марршрутизаторами организована IP-связность Firewall отключен Для обмена маршрутной информацией запущен протокол OSPF.

    Конфигурации маршрутизаторов:

    hostname routerA

    system jumbo-frames

    router ospf 1
      router-id 192.168.54.1
      area 0.0.0.0
        enable
      exit
      enable
    exit



    interface gigabitethernet 1/0/1
      ip firewall disable
      ip address 192.168.54.1/30
      ip ospf instance 1
      ip ospf
    exit



    hostname routerB

    system jumbo-frames

    router ospf 1
      router-id 192.168.54.2
      area 0.0.0.0
        enable
      exit
      enable
    exit

     interface gigabitethernet 1/0/1
      ip firewall disable
      ip address 192.168.54.2/30
      ip ospf instance 1
      ip ospf
    exit

    1. Установить SFP-модуль ToPGATE-SFP в routerA (для примера будет использоваться интерфейс gi1/0/5) и подождать 15 секунд.
    2. Для подключения к SFP-модулю на интерфейсе маршрутизатора настроить IP-адрес 192.168.0.23/24



    interface gigabitethernet 1/0/5
      ip firewall disable
      ip address 192.168.0.23/24
    exit

    1. Настроить IP-связность между routerA и SFP-модулем без использования IP-адресов по умолчанию. Для примера будет использоваться адресация в подсети 172.16.16.0/30

    3.1. Подключиться из CLI ESR к CLI SFP-модуля по протоколу telnet на IP-адрес по умолчанию 192.168.0.24 используя логин/пароль - admin/admin



    routerA# telnet 192.168.0.24

    Entering character mode
    Escape character is '^]'.

    login: admin
    password:



    Появится меню настройки ToPGATE-SFP

     ..
    |>AAA
    | E1
    | Envir
    | Eth
    | flash
    | IP
    | System
    | TDMoP
    | VLAN



    3.2. Используя клавиши вверх/вниз перейти на раздел меню “IP” и нажать Enter



    |>..
    | current-config
    | hosts
    | stat
    | stored-config



    3.3. Используя клавиши вверх/вниз перейти на раздел меню “stored-config” и нажать Enter



    >..
    | NetworkAddr       192.168.0.24
    | NetworkMask       255.255.255.0
    | DefaultGateway    192.168.0.1
    | DefaultVlanID     0
    | DefaultVlanPri    0
    | PhysicalAddr      54:A5:4B:00:67:6A
    | SecondaryMAC      54:A5:4B:00:67:6B
    | TrustAll          Yes
    | TrustLocal        Yes
    | TrustUnkVlan      Yes
    | DNS1              0.0.0.0

    3.4. Назначить SFP-модулю новый IP-адрес

    Используя клавиши вверх/вниз перейти на раздел меню “NetworkAddr” и нажать Enter



    |---------------------------------------|
    |Enter value:                            |
    |192.168.0.24                          |
    |                                               |
    |---------------------------------------|

    При помощи клавиши backspase удалить IP-адрес по умолчанию (192.168.0.24). Ввести IP-адрес выделенный для IP-связности routerA и ToPGATE-SFP (для примера используется IP-адрес 172.16.16.2/30)

    |---------------------------------------|
    |Enter value:                            |
    |172.16.16.2                            |
    |                                               |
    |---------------------------------------|

    Нажать клавишу Enter.

    3.5. Используя клавиши вверх/вниз перейти на раздел меню “NetworkMask ” и нажать Enter

    |---------------------------------------|
    |Enter value:                            |
    |255.255.255.0                        |
    |                                               |
    |---------------------------------------|

    Исправить маску подсети в соответствии с выделенной маской

    |---------------------------------------|
    |Enter value:                            |
    |255.255.255.252                    |
    |                                               |
    |---------------------------------------|

    Нажать клавишу Enter.

    3.6. Используя клавиши вверх/вниз перейти на раздел меню “DefaultGateway” и нажать Enter

    |---------------------------------------|
    |Enter value:                            |
    |192.168.0.1                            |
    |                                               |
    |---------------------------------------|

    Исправить IP-адрес шлюза по умолчанию, на IP-адрес который будет назначен на gi1/0/5 маршрутизатора

    |---------------------------------------|
    |Enter value:                            |
    |172.16.16.1                            |
    |                                               |
    |---------------------------------------|

    Нажать клавишу Enter.

    3.7. Выйти в основное меню SFP-модуля

    Используя клавиши вверх/вниз перейти на раздел меню “..” и нажать Enter

    |>..
    | current-config
    | hosts
    | stat
    | stored-config

    Используя клавиши вверх/вниз перейти на раздел меню “..” и нажать Enter

    | ..
    |>AAA
    | E1
    | Envir
    | Eth
    | flash
    | IP
    | System
    | TDMoP
    | VLAN

    3.8. Сохранить выполненные настройки последовательным или одновременным нажатием клавиш “ESC” и “s”

    3.9. Выйти из CLI SFP-модуля:

    нажать комбинацию клавиш “CTRL”+”5” и нажать на клавишу “e”.



    Console escape. Commands are:

     l      go to line mode
     c      go to character mode
     z      suspend telnet
     e      exit telnet
    routerA#



    3.10 Извлечь SFP-модуль из маршрутизатора

    3.11. Удалить с интерфейса gi1/0/5 установленный ранее IP-адрес 192.168.0.23/24 и назначить IP-адрес выделенный для IP-связности routerA и ToPGATE-SFP (для примера используется IP-адрес 172.16.16.1/30). Также, на интерфейсе можно включить работу протокола OSPF, для обеспечения IP-связности между ToPGATE-SFP установленных в разных маршрутизаторах.



    routerA# configure
    routerA(config)# interface gigabitethernet 1/0/5
    routerA(config-if-gi)# no ip address 192.168.0.23/24
    routerA(config-if-gi)# ip address 172.16.16.1/30
    routerA(config-if-gi)# ip ospf instance 1
    routerA(config-if-gi)# ip ospf
    routerA(config-if-gi)# end
    routerA# commit
    routerA# confirm



    3.12 Установить обратно SFP-модуль, подождать 15 секунд и проверить IP-связность routerA c SFP-модулем используя команду ping

    routerA# ping 172.16.16.2
    PING 172.16.16.2 (172.16.16.2) 56(84) bytes of data.
    !!!!!
    --- 172.16.16.2 ping statistics ---
    5 packets transmitted, 5 received, 0% packet loss, time 4049ms
    rtt min/avg/max/mdev = 0.268/0.345/0.593/0.125 ms



    1. Повторить все шаги описанные в разделах 1, 2 и 3 но для пары routerB - ToPGATE-SFPиспользуя другую подсеть для IP-связности (для примера 172.16.16.4/30)
    2. Проверить результаты конфигурирования:

    5.1. Итоговые конфигурации маршрутизаторов должны содержать необходимые команды:

    hostname routerA

      system jumbo-frames

      outer ospf 1
      router-id 192.168.54.1
      area 0.0.0.0
        enable
      exit
      enable
    exit



    interface gigabitethernet 1/0/1
      ip firewall disable
      ip address 192.168.54.1/30
      ip ospf instance 1
      ip ospf
    exit



    interface gigabitethernet 1/0/5
      ip firewall disable
      ip address 172.16.16.1/30
      ip ospf instance 1
      ip ospf
    exit



    hostname routerB

      system jumbo-frames

     router ospf 1
      router-id 192.168.54.2
      area 0.0.0.0
        enable
      exit
      enable
    exit



    interface gigabitethernet 1/0/1
      ip firewall disable
      ip address 192.168.54.2/30
      ip ospf instance 1
      ip ospf
    exit
    interface gigabitethernet 1/0/5
      ip firewall disable
      ip address 172.16.16.5/30
      ip ospf instance 1
      ip ospf
    exit

    5.2. В таблицах маршрутизации каждого ESR должна быть информация о подсети, настроенной на другом ESR

    routerA# show ip route
     Codes: C - connected, S - static, R - RIP derived,
            O - OSPF derived, IA - OSPF inter area route,
            E1 - OSPF external type 1 route, E2 - OSPF external type 2 route
            B - BGP derived, D - DHCP derived, K - kernel route, V - VRRP route
            * - FIB route

     C     * 192.168.54.0/30    [0/0]                dev gi1/0/1                                 [direct 00:00:46]
    O     * 172.16.16.4/30       [150/20]          via 192.168.54.2 on gi1/0/1       [ospf1 01:15:59]  (192.168.54.2)
    C     * 172.16.16.0/30       [0/0]                dev gi1/0/5                                 [direct 01:02:56]



    routerB# sh ip route
     Codes: C - connected, S - static, R - RIP derived,
            O - OSPF derived, IA - OSPF inter area route,
            E1 - OSPF external type 1 route, E2 - OSPF external type 2 route
            B - BGP derived, D - DHCP derived, K - kernel route, V - VRRP route
            * - FIB route

     C     * 192.168.54.0/30    [0/0]                dev gi1/0/1                                 [direct 03:36:24]
    C     * 172.16.16.4/30       [0/0]                dev gi1/0/5                                 [direct 05:20:28]
    O     * 172.16.16.0/30       [150/20]          via 192.168.54.1 on gi1/0/1       [ospf1 05:07:29]  (192.168.54.1)



    1. Настроить "проброс" потока E1 между SFP-модулями ToPGATE-SFP

    6.1. Подключиться по telnet к SFP-модулю установленному в routerA используя логин/пароль - admin/admin



    routerA# telnet 192.168.0.24

    Entering character mode
    Escape character is '^]'.

     login: admin
    password:



    6.2. Перемещаясь по меню способом описанным в разделе 3 перейти в TDMoP --> 0 --> config

    6.3. Аналогично действиям описанном в разделе 3 в качестве удаленного IP (RemoteIP), прописать ip-адрес назначенный на SFP-модуль установленный в routerB

    6.4. Аналогично действиям описанном в разделе 3 активировать подключение т.е. Установить для поля “AdminStatus” значение “AdminStatus”

    6.5. Аналогично действиям описанном в разделе 3 для поля “VLANID” установить значение “0”

    6.6. Сохранить выполненные настройки последовательным или одновременным начанием клавишь “ESC” и “s”

    1. Повторить все пункты описанные в разделе 6 для SFP-модуля установленного в routerB, прописав в качестве RemoteIPip-адрес назначенный на SFP-модуле установленном в routerA
    2. Возможно потребуется произвести настройки в разделе “E1” основного меню но это зависит от конфигурации E1 интерфейсов оборудования подключаемого к ToPGATE-SFP.

    Источник:
    docs.eltex-co.ru

    [ESR] Применение ESR для нескольких подсетей с разными UpLink'ами
    Задача: Есть 2 аплинка и 2 подсети. Первый аплинк в Интернет без фильтрации, второй аплинк в Интернет с фильтрацией. Необходимо чтобы подсеть 192.168.1.0/24 ходила в "чистый" Интернет, а 192.168.2.0/24 только в фильтрованный.

    [ESR] Применение ESR для нескольких подсетей с разными UpLink'ами

    Для решения задачи будем использовать VRF.

    Для начала создадим на ESR VRF c именем kids:

    esr-12v# config
    esr-12v(config)# ip vrf kids
    esr-12v(config-vrf)# exit

    При необходимости настройки файрвола создадим зоны безопасности. Для внешних интерфейсов untrusted, для внутренних trusted:

    esr-12v(config)# security zone trusted
    esr-12v(config-zone)# exit
    esr-12v(config)# security zone untrusted
    esr-12v(config-zone)# exit

    Также стоит учесть, что для интерфейсов включенных в VRF потребуются свои зоны безопасности. Создадим их и включим в vrf kids.

    esr-12v(config)# security zone trust-kids
    esr-12v(config-zone)# ip vrf forwarding kids
    esr-12v(config-zone)# exit
    esr-12v(config)# security zone untrust-kids
    esr-12v(config-zone)# ip vrf forwarding kids
    esr-12v(config-zone)# exit

    Приступим к настройке интерфейсов для подключения к сети Интернет:

    esr-12v(config)# interface gigabitethernet 1/0/1
    esr-12v(config-if-gi)# ip address 185.16.15.2/30
    esr-12v(config-if-gi)# security-zone untrusted
    esr-12v(config-if-gi)# exit

    Указываем маршрут в интернет:

    esr-12v(config)# ip route 0.0.0.0/0 185.16.15.1



    Приступим к интерфейсу с фильтрованным интернетом. Первым делом включаем необходимый интерфейс в vrf kids:

    esr-12v(config)# interface gigabitethernet 1/0/2
    esr-12v(config-if-gi)# ip vrf forwarding kids
    esr-12v(config-if-gi)# ip address 185.16.20.2/30
    esr-12v(config-if-gi)# security-zone untrust-kids
    esr-12v(config-if-gi)# exit

    Точно также указываем маршрут, но с учетом vrf kids:

    esr-12v(config)# ip route vrf kids 0.0.0.0/0 185.16.20.1

    Создаем интерфейсы под локальные подсети. Подсеть которая будет ходить в фильтрованный интернет необходимо включить в тот же vrf, что и uplink.

    esr-12v(config)# interface gigabitethernet 1/0/3
    esr-12v(config-if-gi)# ip address 192.168.1.1/24
    esr-12v(config-if-gi)# security-zone trusted
    esr-12v(config-if-gi)# exit
    esr-12v(config)# interface gigabitethernet 1/0/4
    esr-12v(config-if-gi)# ip vrf forwarding kids
    esr-12v(config-if-gi)# ip address 192.168.2.1/24
    esr-12v(config-if-gi)# security-zone trust-kids
    esr-12v(config-if-gi)# exit

    Далее для каждой подсети настроим nat source:

    esr-12v(config)# nat source

    esr-12v(config-snat)# ruleset factory

    esr-12v(config-snat-ruleset)# to zone untrusted

    esr-12v(config-snat-ruleset)# rule 10

    esr-12v(config-snat-rule)# action source-nat interface

    esr-12v(config-snat-rule)# enable

    esr-12v(config-snat-rule)# exit

    esr-12v(config-snat-ruleset)# exit



    Для фильтрованного интернета ruleset необходимо таже добавить в vrf kids:

    esr-12v(config-snat)# ruleset kids
    esr-12v(config-snat-ruleset)# ip vrf forwarding kids
    esr-12v(config-snat-ruleset)# to zone untrust-kids
    esr-12v(config-snat-ruleset)# rule 10
    esr-12v(config-snat-rule)# action source-nat interface
    esr-12v(config-snat-rule)# enable
    esr-12v(config-snat-rule)# exit
    esr-12v(config-snat-ruleset)# exit
    esr-12v(config-snat)# exit



    Далее разрешим трафик между зонами безопасности:

    esr-12v(config)# security zone-pair trusted untrusted
    esr-12v(config-zone-pair)# rule 1
    esr-12v(config-zone-pair-rule)# action permit
    esr-12v(config-zone-pair-rule)# enable
    esr-12v(config-zone-pair-rule)# exit
    esr-12v(config-zone-pair)# exit
    esr-12v(config)# security zone-pair trusted trusted
    esr-12v(config-zone-pair)# rule 1
    esr-12v(config-zone-pair-rule)# action permit
    esr-12v(config-zone-pair-rule)# enable
    esr-12v(config-zone-pair-rule)# exit
    esr-12v(config-zone-pair)# exit
    sr-12v(config)# security zone-pair trusted self
    esr-12v(config-zone-pair)# rule 1
    esr-12v(config-zone-pair-rule)# action permit
    esr-12v(config-zone-pair-rule)# enable
    esr-12v(config-zone-pair-rule)# exit
    esr-12v(config-zone-pair)# exit



    Для интерфейсов в vrf kids:

    esr-12v(config)# security zone-pair trust-kids untrust-kids
    esr-12v(config-zone-pair)# rule 1
    esr-12v(config-zone-pair-rule)# action permit
    esr-12v(config-zone-pair-rule)# enable
    esr-12v(config-zone-pair-rule)# exit
    esr-12v(config-zone-pair)# exit
    esr-12v(config)# security zone-pair trust-kids trust-kids
    esr-12v(config-zone-pair)# rule 1
    esr-12v(config-zone-pair-rule)# action permit
    esr-12v(config-zone-pair-rule)# enable
    esr-12v(config-zone-pair-rule)# exit
    esr-12v(config-zone-pair)# exit
    esr-12v(config)# security zone-pair trust-kids self
    esr-12v(config-zone-pair)# rule 1
    esr-12v(config-zone-pair-rule)# action permit
    esr-12v(config-zone-pair-rule)# enable
    esr-12v(config-zone-pair-rule)# exit
    esr-12v(config-zone-pair)# exit
    esr-12v(config)# exit
    esr-12v# commit
    esr-12v# confirm



    В итоге получаем конфигурацию следующего вида:



    esr-12v# show running-config
    ip vrf kids
    exit

     security zone trusted
    exit
    security zone untrusted
    exit
    security zone trust-kids
      ip vrf forwarding kids
    exit
    security zone untrust-kids
      ip vrf forwarding kids
    exit



    interface gigabitethernet 1/0/1
      security-zone untrusted
      ip address 185.16.15.2/30
    exit
    interface gigabitethernet 1/0/2
      ip vrf forwarding kids
      security-zone untrust-kids
      ip address 185.16.20.2/30
    exit
    interface gigabitethernet 1/0/3
      security-zone trusted
      ip address 192.168.1.1/24
    exit
    interface gigabitethernet 1/0/4
      ip vrf forwarding kids
      security-zone trust-kids
      ip address 192.168.2.1/24
    exit
    security zone-pair trusted untrusted
      rule 1
        action permit
        enable
      exit
    exit
    security zone-pair trusted trusted
      rule 1
        action permit
        enable
      exit
    exit
    security zone-pair trust-kids untrust-kids
      rule 1
        action permit
        enable
      exit
    exit
    security zone-pair trust-kids trust-kids
      rule 1
        action permit
        enable
      exit
    exit
    security zone-pair trusted self
      rule 1
        action permit
        enable
      exit
    exit
    security zone-pair trust-kids self
      rule 1
        action permit
        enable
      exit
    exit

    nat source
      ruleset factory
        to zone untrusted
        rule 10
          description "replace 'source ip'by outgoing interface ip address"
          action source-nat interface
          enable
        exit
      exit
      ruleset kids
        ip vrf forwarding kids
        to zone untrust-kids
        rule 10
          action source-nat interface
          enable
        exit
      exit
    exit



    ip route 0.0.0.0/0 185.16.15.1
    ip route vrf kids 0.0.0.0/0 185.16.20.1

    Источник:
    docs.eltex-co.ru

    [ESR] Применение заводских настроек на ESR
    Чтобы выполнить сброс к заводским настройкам, нужно выполнить команды:
    Сброс конфигурации до заводских настроек
    esr-Х# copy system:factory-config system:candidate-config
    Copy factory configuration to candidate configuration...
    Read factory configuration...

    Применение конфигурации
    esr-Х# commit
    Nothing to commit in configuration
    2017-01-16T08:57:27+00:00 %CLI-I-CRIT: user admin from console input: commit
    esr-Х# confirm
    Nothing to confirm in configuration. You must commit some changes first.
    2017-01-16T08:57:30+00:00 %CLI-I-CRIT: user admin from console input: confirm



    Если нет удаленного доступа, то нужно нажать функциональную кнопку F на передней панели более, чем на 10 секунд. При отпускании кнопки маршрутизатор перезагрузится с заводскими настройками.

    Источник:
    docs.eltex-co.ru

    [ESR] Применение конфигурации на ESR, переданной через сеть
    Настройка ESR Пример настройки компьютера на базе OS Linux для tftp и dhcp-серверов Настройка адресации Настройка dhcp-сервера Настройка tftp-сервера

    Настройка ESR

    Для возможности применения конфигурации, переданной через сеть на ESR необходимо:

    1. Подключить ESR к сети с заведомо настроенными dhcp и tftp серверами
    2. Включить dhcp-client на подключенном к сети интерфейсе
    3. Разрешить применение полученной по сети конфигурации командой "boot host auto-config"



    Пример конфигурации на ESR

    esr# sh run
    hostname esr

    boot host auto-config
    interface gigabitethernet 1/0/1
     ip address dhcp
    exit



    При следующем старте ESR:

    1. Применит ip настройки полученные через DHCP-сервер
    2. Скачает файл-конфигурации с TFTP-сервера
    3. Применит новую конфигурацию, полученную от TFTP-сервера



    Пример настройки компьютера на базе OS Linux для tftp и dhcp-серверов

    Задача: Настроить компьютер для выдачи конфигурации ESR по сети



    Настройка адресации

    ip add add 192.168.2.0/24 dev eth0

    где eth0 - сетевая карта компьютера, которая подключена в сеть с ESR



    Настройка dhcp-сервера

    dhcp-сервер вместе с сетевыми реквизитами  дополнительно отдает опций "tftp-server-name", "bootfile-name", с целью сообщить ЕСР параметры подключения к tftp-серверу и имя файла конфигурации, который необходимо загрузить и применить

    В примерах для связи ESR и компьютера (под управлением ОС на базе Linux) использована подсеть 192.168.2.0/24, где сервисы tftp-сервер и dhcp-сервер запущены на компьютере с IP адресом 192.168.2.1, а ESR получает IP-адрес из диапозона: 192.168.2.10-192.168.2.50

    Установка dhcp-сервера:

    sudo apt install -y isc-dhcp-server



    Правка файла-конфигурации:

    nano /etc/dhcp/dhcpd.conf



    /etc/dhcp/dhcpd.conf

    1. subnet168.2.0 netmask 255.255.255.0 {
    2. range 192.168.2.10 192.168.2.50;
    3. option bootfile-name "autoboot.conf";
    4. option tftp-server-name "192.168.2.1";
    5. }

    Запуск сервиса:

    sudo systemctl enable isc-dhcp-server
    sudo systemctl restart isc-dhcp-server



    Настройка tftp-сервера

    Установка сервиса tftp-сервер

    sudo apt install tftpd-hpa -y



    Внесение изменения в файл настройки tftp-сервера

    sudo nano /etc/default/tftpd-hpa



    /etc/default/tftpd-hpa

    1. TFTP_USERNAME="tftp"
    2. TFTP_DIRECTORY="/srv/tftp"
    3. TFTP_ADDRESS=":69"
    4. TFTP_OPTIONS="--ipv4 --secure --create"

    Создание папки, из которой tftp-сервер будет отдавать файлы по протоколу tftp

    sudo mkdir /srv/tftp
    sudo chown tftp:tftp /srv/tftp



    Перезапуск сервиса для применения настроек

    /etc/init.d/tftpd-hpa restart



    Положить в папку для отдачи файлов по tftp-протоколу файл "autoboot.conf" с конфигурацией, которая будет передаваться для применения на ESR

    Проверка, что файл лежит в папке:

    cat /srv/tftp/autoboot.conf
    #!/usr/bin/clash
    #19
    #1.12.0
    #05/11/2020
    #18:20:08
    hostname esr-boot-usb
    interface gigabitethernet 1/0/1
      ip address 192.168.0.1/24

    Источник:
    docs.eltex-co.ru

    [ESR] Применение новых правил обработки трафика в Firewall
    После внесения изменений в правилах обработки трафика, проходящего между зонами безопасности Firewall, новые параметры не отрабатывают для ранее активных сессий.

    Решение:

    Все изменения, внесенные в конфигурацию Firewall,  применимы только для новых сессий. На активные сессии новые параметры не повлияют.

    Рекомендуется очистить активные сессии, после применения изменений параметров Firewall, командой:

    esr# clear ip firewall session

    Источник:
    docs.eltex-co.ru

    [ESR] Пример настройки L2TP+IPsec клиент сервер на ESR

    Настройка L2TP сервера (приемной стороны)

     Для начала нужно создать объекты стандартных портов для L2TP и IKE.

    object-group service L2TP

      port-range 1701

    exit

    object-group service IKE

      port-range 500

    exit



    Создать правила в файрволле, разрешающие обращения из внешней сети к маршрутизатору по стандартным портам L2TP и IKE и запретить все остальные

    security zone-pair untrusted self

      rule 1

        action permit

        match protocol udp

        match destination-port L2TP

        enable

      exit

      rule 2

        action permit

        match protocol udp

        match destination-port IKE

        enable

      exit

      rule 3

        action deny

        enable

      exit

    exit



    Настроить аплинк маршрутизатора:

    bridge 2

      ip address X.X.X.X/N   , где X.X.X.X/N - статический белый IP и подсеть, полученная от провайдера

      ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

    exit



    ###___Альтернативный способ

    interface gigabitethernet 1/0/1

    switchport access vlan 1

    mode routerport

      security-zone untrusted

      ip address X.X.X.X/N   , где X.X.X.X/N - статический белый IP и подсеть, полученная от провайдера

      ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

    exit

    ###___



    Создать IPsec профиль

    security ipsec proposal test

    exit



    Создать IPsec политику

    security ipsec policy test

      proposal test

    exit



    Теперь нужно настроить сервер для подключений L2TP-клиентов



    * Remote Access IPsec VPN – сценарий организации временных VPN-подключений, в котором

    сервер IPsec VPN находится в режиме ожидания входящих подключений, а клиенты осуществляют

    временные подключения к серверу для получения доступа к сетевым ресурсам.



    remote-access l2tp L2TP

      mtu 1400

      authentication mode local    <способ работы сервера по локальной базе, т.е. без использования radius-сервера>

      local-address ip-address 10.0.0.1    <серый IP адрес, который будет принадлежать этому ESR>

      remote-address address-range 10.0.0.2-10.0.0.10      <диапазон адресов, которые будут присваиваться маршрутизаторам, на другом конце туннелей>

      outside-address ip-address   X.X.X.X  <IP-адрес, по которому будет доступен маршрутизатор>

      security-zone trusted

      ipsec authentication method pre-shared-key  <метод аутентификации для ipsec, в данном примере по паролю>

      ipsec authentication pre-shared-key ascii-text test    <пароль>

      Не выходя из настроек, создадим локальную базу пользователей

        username test1    <логин для локального пользователя>

        password ascii-text test1    <пароль для одного из туннелей>

        enable

        remote network 192.168.1.0/24    <подсеть, которая будет находиться за туннелем на удаленной стороне>

      exit

    enable

    exit



    *дальше можно создать еще нескольких пользователей по аналогии



      *Все пароли при выгрузке конфигурации будут в зашифрованном виде. Восстановить их в первоначальный крайне затруднительно, но строки конфигурации можно копировать в другие маршрутизаторы ESR и там они будут корректно интерпретироваться.

      * Можно добавлять несколько локальных пользователей аналогичным способом

    exit



    Настройка L2TP-клиента (удаленной стороны)



    Для начала нужно настроить соединение с вышестоящим оборудованием. Если вы включаете

    Настроить аплинк маршрутизатора

    interface gigabitethernet 1/0/1

      description "UPLINLK"

      security-zone untrusted

      ip address X.X.X.X/N   , где X.X.X.X/N - статический IP и подсеть к вышестоящему устройству

      ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

    exit



    Настроить клиентскую часть l2tp клиента

    tunnel l2tp 1

      security-zone trusted

      mtu 1400

      username test1 password ascii-text test1   - где test1 – это логин и пароль (необязательно одинаковые) для l2tp подключения. Они должны совпадать в теми, которые настраиваете на серверной части

      remote address X.X.X.X    - где <X.X.X.X – IP-адрес сервера, к которому будет происходить подключение

      ipsec authentication method pre-shared-key

      ipsec authentication pre-shared-key ascii-text test   <пароль>   - пароль для IPsec подключения

      enable

    exit



    ###   Если в ходе настройки возникли проблемы проверьте наличие команд enable во всех местах как в примере, разрешен ли порт 1701 в фаерволе и совпадают ли логины/пароли для подключения.

    Можно пользоваться мониторингом портов, через которые проходит подключение для анализа проблем при помощи команды:

    monitor interface gi1/0/1

    Источник:
    docs.eltex-co.ru

    [ESR] Пример настройки аутентификации OSPF по MD5
    Настроим аутентификацию сессии OSPF с использованием алгоритма MD5: Настроим key-chain, содержащий необходимый пароль для аутентификации:

    esr(config)# key-chain auth_ospf
    esr(config-keychain)# key 1
    esr(config-keychain-key)# key-string ascii-text password

    Дополняем конфигурацию на необходимом интерфейсе:

    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# ip ospf authentication algorithm md5
    esr(config-if-gi)# ip ospf authentication key-chain auth_ospf



    Изменения конфигурации вступят в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Источник:
    docs.eltex-co.ru

    [ESR] Пример настройки проброса портов на маршрутизаторах ESR
    Для начала нужно создать объекты, которыми будем оперировать дальше в конфигурации.

    Создаем порт

    object-group service HTTP

      port-range 8080

    exit



    Создаем IP адреса аплинка и сервера, до которого планируем пробросить порт

    object-group network UPLINK

      ip address-range X.X.X.X   - где X.X.X.X белый IP маршрутизатора без маски

    exit

    object-group network SERVER

      ip address-range Y.Y.Y.Y где Y.Y.Y.Y белый IP серввера без маски

    exit



    Объявляем зоны безопасности

    security zone untrusted

    exit

    security zone trusted

    exit



    Создаем бридж (нужно, если планируем использовать одну серую сеть на нескольких портах)

    bridge 1

      vlan 2  (опционально)

      security-zone trusted

      ip address Y.Y.Y.Y/24

      enable

    exit



    interface gigabitethernet 1/0/1

      description "UPLINLK"

      security-zone untrusted

      ip address X.X.X.X/n   -где n – размер маски подсети белой подсети

    exit

    interface gigabitethernet 1/0/2

      mode switchport

      security-zone trusted

      switchport access vlan 2 (опционально, если этот vlan был объявлен в bridge 1)

    exit



    Настроим firewall для прохождения трафика к серверу по порту 8080

    security zone-pair untrusted trusted

      rule 1

        action permit

        match protocol tcp

        match destination-address SERVER

        match destination-port HTTP

        enable

      exit

    exit



    Создадим правило, разрешающее любой исходящий трафик из локальной сети в сторону интернета

    security zone-pair trusted untrusted

      rule 1

        action permit

        match protocol any

        match source-address any

        match destination-address any

        enable

      exit

    exit



    Создадим правило, позволяющее прохождение локального трафика без ограничений.

    security zone-pair trusted trusted

      rule 1

        action permit

        match protocol any

        match source-address any

        match destination-address any

        enable

      exit

    exit

    • Если в будущем планируются какие любо ограничения локального трафика, рекомендуется задать номер правила побольше, например 10, чтобы правила, создаваемые в будущем, можно было легко поставить приоритетом выше или ниже только что созданного правила.



    Создадим пул адресов, на который будет транслироваться трафик

    nat destination

      pool SERVER

        ip address Y.Y.Y.Y

      exit



      *Если необходимо обращаться на белый IP по одному порту (например 8080), но в локальной сети попадать на сервер на другой порт (например 80), в пуле нужно указать номер порта назначения.
    Если требуется пробросить порт симметрично, то писать «ip port 80» нужно

      pool SERVER

        ip address Y.Y.Y.Y

        ip port 80

      exit



      Создадим правило проброса портов

    *Для проброса tcp и udp портов с одинаковым значением придется создать два отдельных правила для tcp и udp соответственно.

      ruleset DNAT

        from zone untrusted

        rule 1

          match protocol tcp

          match destination-address UPLINK

          match destination-port HTTP

          action destination-nat pool SERVER

          enable

        exit



    Настроим исходящий NAT

    nat source

      ruleset factory

        to zone untrusted

        rule 1

          action source-nat interface

          enable

        exit

      exit

    exit



    Источник:
    docs.eltex-co.ru

    [ESR] Примеры настройки route-map и prefix-list
    Задача №1 Необходимо разрешить анонс подсетей 172.16.10.0 с префиксом от /24 до /32.

    Решение

    1) При использовании route-map:



    route-map OUT
      rule 1
        match ip address 172.16.10.0/24 le 32
        action permit
      exit
      rule 2
        action deny
      exit
    exit



    Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP):



    router bgp 1
      address-family ipv4
        redistribute connected
        neighbor 192.168.1.10
          remote-as 2
          route-map OUT out
          update-source 192.168.1.1
          enable
        exit
        enable
      exit
    exit



    Для управления анонсами маршрутной информации рекомендуется использовать route-map.

    2) При использовании prefix-list:



    ip prefix-list OUT
      permit 172.16.10.0/24  le 32
      deny 0.0.0.0/0 ge 1 le 32
    exit



    Добавление фильтрации в конфигурацию процесса маршрутизации(для примера используется BGP)



    router bgp 1
      address-family ipv4
        redistribute connected
        neighbor 192.168.1.10
          remote-as 2
          prefix-list OUT out
          update-source 192.168.1.1
          enable
        exit
        enable
      exit
    exit



    Задача №2

    Необходимо разрешить анонс всех подсетей.

    Важно! Для разрешения анонса маршрутной информации в протоколах EGP необходимо использовать механизмы фильтрации route-map либо prefix-list.



    Решение

    1) При использовании route-map:



    route-map OUT
      rule 1
        action permit
      exit
    exit



    Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP):



    router bgp 1
      address-family ipv4
        redistribute connected
        neighbor 192.168.1.10
          remote-as 2
          route-map OUT out
          update-source 192.168.1.1
          enable
        exit
        enable
      exit
    exit



    2) При использовании prefix-list:



    ip prefix-list OUT
      permit  0.0.0.0/0 ge 1 le 32
    exit



    Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP)



    router bgp 1
      address-family ipv4
        redistribute connected
        neighbor 192.168.1.10
          remote-as 2
          prefix-list OUT out
          update-source 192.168.1.1
          enable
        exit
        enable
      exit
    exit

    Источник:
    docs.eltex-co.ru

    [ESR] Проблема прохождения трафика при асимметричной маршрутизации
    В случае организации сети с ассиметричной маршрутизацией, Stateful Firewall будет запрещать "неправильный (ошибочный)" входящий трафик, не открывающий новое соединение и не принадлежащий никакому установленному соединению, из соображений безопасности.

    Например, если была нарушена очередность пакетов  установления TCP сессии: SYN → SYN/ACK → ACK. Первый TCP SYN будет пропущен, т.к. это сигнал к началу открытия TCP сессии.

    Если Firewall обнаруживает сразу TCP ACK пакеты - они будут удалены, т.к. ранее не было открыто TCP сессии TCP SYN пакетом.



    Разрешающее правило в Firewall, не решит поставленную задачу для подобных схем.

    Решить задачу можно, отключив Firewall на входном интерфейсе:

    esr(config-if-gi)# ip firewall disable

    Либо отключением механизма контроля порядка установления сессий:

    esr(config)# ip firewall sessions allow-unknown

    Изменения конфигурации вступают в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Источник:
    docs.eltex-co.ru

    [ESR] Производительность SIP для ESR-12/14V(F)
    В таблице 1 приведены данные количества входящих/исходящих вызовов в зависимости от голосового кодека.
    1 Количество одновременных регистраций 600
    2 Количество одновременных звонков (cps) 28
    3 Количество одновременных звонков (g711<->g711) 44
    4 Количество одновременных звонков (g722<->g726) 25
    5 Количество одновременных звонков (g711<->g726) 32
    6 Количество одновременных звонков (g711<->g722) 25
    7 Количество одновременных звонков без RTP 72

    Источник:
    docs.eltex-co.ru

    [ESR] Процесс диагностики при траблшутинге IPSec(Route-based, Policy-based, Remote Access)
    1. При выявлении проблем в работе или настройке IPSec(версия ПО 1.14) первоначально необходимо включить режим debug:

    ESR# debug
    ESR(debug)# debug ipsec network 2
    ESR(debug)# debug ipsec encoding 1
    ESR(debug)# debug ipsec ike 2
    ESR(debug)# debug ipsec ikemanager 2
    ESR(debug)# debug ipsec configuration 1



    1. Задать пароль и активировать пользователя techsupport на маршрутизаторе

    Configure
         username techsupport
              password <Пароль пользователя techsupport>
         exit
         tech-support login enable
         end
    commit
    confirm

    1. Подключиться к маршрутизатору ESR по ssh/console(RS-232) с использованием логина techsupport и ранее заданного пароля.



    1. Сбор информации(лога) для анализа.

    - лог процесса IPSec:

    techsupport@esr:~$ sudo cat /var/log/syslog/techsupport/ipsec

    - конфигурационный файл IPSec:

    techsupport@esr:~$ sudo cat /etc/ipsec.conf

    - статус IPSec:

    techsupport@esr:~$ sudo ipsec statusall



    1. если собранный лог достаточно велик и копирование с экрана подключения построчно неудобно, то собранный лог cat /var/log/syslog/techsupport/ipsec возможно скопировать следующим образом:
    2. a) по протоколу scp

    techsupport@esr:~$ sudo cp /var/log/syslog/techsupport/ipsec /tmp/ipsec - копирование файла ipsec из раздела /var в раздел /tmp на маршрутизаторе ESR

    копирование на ПК(Linux) файла по протоколу scp:

    scp techsupport@<ip-маршрутизатора>:/tmp/<имя файла> /home/<путь для копирования>

    Для windows - можно использовать scp-клиент отдельный или интегрированный в другие приложения.

    techsupport@esr:~$ sudo rm /tmp/ipsec - удаление файла ipsec на маршрутизаторе ESR

    б) через CLI маршрутизатора:

    techsupport@esr:~$ sudo cp /var/log/syslog/techsupport/ipsec /mnt/data/data/ipsec_log - копирование файла ipsec из раздела /var в раздел /mnt с именем ipsec_log
    techsupport@esr:~$ logout - переход в CLI маршрутизатора

    esr# dir flash:data/

    Name                                                       Type         Size
    --------------------------------------------------------   ----------   --------   --
    ipsec_log                                                  File         184.22     KB

    далее копирование файла ipsec_log доступными средствами, например usb://usb_name:/FILE или tftp://HOST[%interface(for ipv6 link-local only)][PORT*]:/FILE:



    esr# show storage-devices usb
    Name                             Filesystem   Total, MB    Used, MB     Free, MB
    ------------------------------   ----------   ----------   ----------   ----------
    <name>                             vfat         13791.52     1827.40      11964.12
    esr# copy flash:data/ipsec_log usb://<name>:/ipsec_log
    |******************************************| 100% (230kB) Success!
    esr# copy flash:data/ipsec_log tftp://<ipaddr>:/ipsec_log
    |******************************************| 100% (184kB) Success!



    удаление файла:

    esr# delete flash:data/
    esr# delete flash:data/ipsec_log
    |******************************************| 100% (0B) File deleted successfully.

    Источник:
    docs.eltex-co.ru

    [ESR] Различия режимов работы L2-интерфейса access/trunk
    Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

    Режим access

    Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

    При переводе интерфейса в L2-режим работы данный режим является режимом по умолчанию.

    интерфейс gigabitethernet 1/0/1 используется в качестве примера
    esr# configure
    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# mode switchport

    В режиме access L2-интерфейс принимает только ethernet-кадры без VLAN-тега. L2-интерфейс в режиме access отбрасывает любые ethernet-кадры с установленным VLAN-тегом.

    По умолчанию, эти кадры обрабатываются на основе таблицы коммутации VLAN'а по умолчанию (vlan 1). Исходящие Ethernet-кадры отправляются через L2-интерфейc в режиме access без VLAN-тега.

    При необходимости, на L2-интерфейсе в режиме access можно настроить обработку Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.

    интерфейс gigabitethernet 1/0/1 и vlan 100 используются в качестве примера
    esr# configure
    esr(config)# vlan 100
    esr(config-vlan)# exit
    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# mode switchport
    esr(config-if-gi)# switchport access vlan 100

    Режим trunk

    Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

    После переводе интерфейса в L2-режим работы, для перевода из режима access в режим trunk необходимо применить соответствующую команду:

    интерфейс gigabitethernet 1/0/1 используется в качестве примера
    esr# configure
    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# mode switchport
    esr(config-if-gi)# switchport mode trunk

    В режиме trunk, L2-интерфейс может принимать и отправлять как тегированные так и нетегированные ethernet-кадры.

    Для приёма  ethernet-кадров с определенными VLAN-тегами используется следующая команда:

    интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 используются в качестве примера
    esr# configure
    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# mode switchport
    esr(config-if-gi)# switchport mode trunk
    esr(config-if-gi)# switchport trunk allowed vlan add 100-103,107

    После применения вышеуказанной команды L2-интерфейс будет принимать ethernet-кадры с указанными VLAN-тегами и обрабатывать их на основе таблиц коммутации соответствующего VLAN. Отправляться Ethernet-кадры соответствующих VLAN'ов будут с VLAN-тегом.

    Нетегированные ethernet-кадры поступающие на L2-интерфейс в режиме trunk настроенный как указано в примере выше, будут обрабатываться на основе таблицы коммутации VLAN'а по умолчанию (vlan 1). Исходящие Ethernet-кадры VLAN'а по умолчанию (vlan 1) будут отправляться через L2-интерфейс в режиме trunk без VLAN-тега.

    При необходимости, на L2-интерфейсе в режиме trunk можно настроить обработку нетегированных Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.

    интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107, 109 используются в качестве примера
    esr# configure
    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# mode switchport
    esr(config-if-gi)# switchport mode trunk
    esr(config-if-gi)# switchport trunk allowed vlan add 100-103,107
    esr(config-if-gi)# switchport trunk native-vlan 109

    При необходимости, на L2-интерфейсе в режиме trunk можно запретить приём (а следовательно и отправку) нетегированных ethernet-кадров:

    интерфейс gigabitethernet 1/0/1 используется в качестве примера
    esr# configure
    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# mode switchport
    esr(config-if-gi)# switchport mode trunk
    esr(config-if-gi)# switchport forbidden default-vlan

    Команда "switchport forbidden default-vlan" актуальна только при отсутствии в конфигурации команды "switchport trunk native-vlan"

    Таким образом, L2-интерфейс в режиме trunk может работать как l2-интерфейс в режиме access если настроен только "switchport trunk native-vlan" и не настроена обработка тегированных кадров при помощи команды "switchport trunk allowed vlan"

    Источник:
    docs.eltex-co.ru

    [ESR] Расширенный QoS
    QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

    Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

    Задача: Классифицировать приходящий трафик по подсетям (10.0.11.0/24, 10.0.12.0/24), произвести маркировку по DSCP (38 и 42) и произвести разграничение по подсетям (40 Мбит/с и 60 Мбит/с), ограничить общую полосу до 250 Мбит/с, остальной трафик обрабатывать через механизм SFQ.

    Рисунок 1 - Схема сети.
    Рисунок 1 – Схема сети

    Решение:

    Настроим списки доступа для фильтрации по подсетям, выходим в глобальный режим конфигурации:

    esr(config)# ip access-list extended fl1
    esr(config-acl)# rule 1
    esr(config-acl-rule)# action permit
    esr(config-acl-rule)# match protocol any
    esr(config-acl-rule)# match source-address 10.0.11.0 255.255.255.0
    esr(config-acl-rule)# match destination-address any
    esr(config-acl-rule)# enable
    esr(config-acl-rule)# exit
    esr(config-acl)# exit
    esr(config)# ip access-list extended fl2
    esr(config-acl)# rule 1
    esr(config-acl-rule)# action permit
    esr(config-acl-rule)# match protocol any
    esr(config-acl-rule)# match source-address 10.0.12.0 255.255.255.0
    esr(config-acl-rule)# match destination-address any
    esr(config-acl-rule)# enable
    esr(config-acl-rule)# exit
    esr(config-acl)# exit

    Создаем классы fl1 и fl2, указываем соответствующие списки доступа, настраиваем маркировку:

    esr(config)# class-map fl1
    esr(config-class-map)# set dscp 38
    esr(config-class-map)# match access-group fl1
    esr(config-class-map)# exit
    esr(config)# class-map fl2
    esr(config-class-map)# set dscp 42
    esr(config-class-map)# match access-group fl2
    esr(config-class-map)# exit

    Создаём политику и определяем ограничение общей полосы пропускания:

    esr(config)# policy-map fl
    esr(config-policy-map)# shape average 250000

    Осуществляем привязку класса к политике, настраиваем ограничение полосы пропускания и выходим:

    esr(config-policy-map)# class fl1
    esr(config-class-policy-map)# shape average 40000
    esr(config-class-policy-map)# exit
    esr(config-policy-map)# class fl2
    esr(config-class-policy-map)# shape average 60000
    esr(config-class-policy-map)# exit

    Для другого трафика настраиваем класс с режимом SFQ:

    esr(config-policy-map)# class class-default
    esr(config-class-policy-map)# mode sfq
    esr(config-class-policy-map)# fair-queue 800
    esr(config-class-policy-map)# exit
    esr(config-policy-map)# exit

    Включаем QoS на интерфейсах, политику на входе интерфейса gi 1/0/19 для классификации и на выходе gi1/0/20 для применения ограничений и режима SFQ для класса по умолчанию:

    esr(config)# interface gigabitethernet 1/0/19
    esr(config-if-gi)# qos enable
    esr(config-if-gi)# service-policy input fl
    esr(config-if-gi)# exit
    esr(config)# interface gigabitethernet 1/0/20
    esr(config-if-gi)# qos enable
    esr(config-if-gi)# service-policy output fl
    esr(config-if-gi)# exit

    Изменения конфигурации вступят в действие после применения:

    esr# commit
    Configuration has been successfully committed
    esr# confirm
    Configuration has been successfully confirmed

    Для просмотра статистики используется команда:

    esr# do show qos policy statistics gigabitethernet 1/0/20

    Источник:
    docs.eltex-co.ru

    [ESR] Режим работы L2-интерфейса General
    Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-1000/1200/1500/1511/1700

    После переводе интерфейса в L2-режим работы, интерфейс может работать только в режиме general.  Использование режимов trunk или access невозможно.

    Основное отличие режима general от trunk заключается в том, что есть возможность разрешить отправку кадров НЕСКОЛЬКИХ VLAN без vlan-тега.

    Для приёма  ethernet-кадров с определенными VLAN-тегами используется следующая команда:



    интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 используются в качестве примера

    esr# configure
    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# mode switchport
    esr(config-if-gi)# switchport general allowed vlan add 100-103,107 tagged



    После применения вышеуказанной команды L2-интерфейс будет принимать ethernet-кадры с указанными VLAN-тегами и обрабатывать их на основе таблиц коммутации соответствующего VLAN. Отправляться Ethernet-кадры соответствующих VLAN'ов будут с VLAN-тегом.

    При необходимости, на L2-интерфейсе в режиме general можно настроить приём нетегированных Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.



    интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 и 109 используются в качестве примера

    esr# configure
    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# mode switchport
    esr(config-if-gi)# switchport general allowed vlan add 100-103,107 tagged
    esr(config-if-gi)# switchport general pvid 109



    После применения команды "switchport general pvid" все нетегированные кадры поступающий на интерфейс будут обрабатываться на основании таблицы коммутации соответствующего VLAN.

    Команда "switchport general pvid" отвечает за обработку только поступающих Ethernet-кадров.

    После применения команды "switchport general pvid" кадры соответствующего VLAN не будут отправляться без тега через L2-интерфейс.

    Для разрешения отправки кадров какого либо VLAN без тега необходимо использовать отдельную команду:



    интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 и 109 используются в качестве примера

    esr# configure
    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)# mode switchport
    esr(config-if-gi)# switchport general allowed vlan add 100-103,107 tagged
    esr(config-if-gi)# switchport general pvid 109
    esr(config-if-gi)# switchport general allowed vlan add 109 untagged



    В качестве аргумента команды "switchport general allowed vlan untagged" может быть указан более одного идентификатора vlan.

    Источник:
    docs.eltex-co.ru

    [ESR] Резервирование сессий Firewall в схемах с VRRP
    Рассмотрим схему с резервированием маршрутизатора посредством протокола VRRP (Virtual Router Redundancy Protocol).

    Поскольку на маршрутизаторах серии ESR используется Stateful Firewall, то при переключении мастерства активные сессий будут разрываться.

    Одноко, если VRRP Buckup будет знать об активных сессиях VRRP Master и автоматически поднимет сессии при переходе в состояние VRRP Master, то разрыва сессий не произойдет.

    Для организации отказоустойчивой работы необходимо настроить механизм Firewall failover, рассмотрим на примере вышеприведенной схемы:



    ################################  R1 ######################################

    hostname R1

    object-group service FAILOVER
    port-range 3333
    exit

    object-group network OWN_IP
    ip address-range 192.168.1.148
    exit

    ip firewall failover sync-type unicast
    ip firewall failover source-address 192.168.1.148
    ip firewall failover destination-address 192.168.1.250
    ip firewall failover port 3333
    ip firewall failover vrrp-group 1
    ip firewall failover

    security zone trust
    exit

    interface gigabitethernet 1/0/5.50
    security-zone trust
    ip address 192.168.1.148/24
    vrrp id 1
    vrrp ip 192.168.1.1/32
    vrrp priority 125
    vrrp group 1
    vrrp
    exit



    security zone-pair trust self
    rule 2
    action permit
    match protocol udp
    match source-address any
    match destination-address OWN_IP
    match source-port any
    match destination-port FAILOVER
    enable
    exit
    rule 3
    action permit
    match protocol vrrp
    match source-address any
    match destination-address any
    enable
    exit
    exit



    ################################  R2 ######################################

    hostname R2

    object-group service FAILOVER
    port-range 3333
    exit

    object-group network OWN_IP
    ip address-range 192.168.1.250
    exit

    ip firewall failover sync-type unicast
    ip firewall failover source-address 192.168.1.250
    ip firewall failover destination-address 192.168.1.148
    ip firewall failover port 3333
    ip firewall failover vrrp-group 1
    ip firewall failover

    security zone trust
    exit

    interface gigabitethernet 1/0/5.50
    security-zone trust
    ip address 192.168.1.250/24
    vrrp id 1
    vrrp ip 192.168.1.1/32
    vrrp priority 100
    vrrp group 1
    vrrp
    exit



    security zone-pair trust self
    rule 2
    action permit
    match protocol udp
    match source-address any
    match destination-address OWN_IP
    match source-port any
    match destination-port FAILOVER
    enable
    exit
    rule 3
    action permit
    match protocol vrrp
    match source-address any
    match destination-address any
    enable
    exit
    exit



    Командой show ip firewall failover проверяем наличие обмена между VRRP нодами:



    R1# show vrrp
    Virtual router Virtual IP Priority Preemption State
    -------------- --------------------------------- -------- ---------- ------
    1 192.168.1.1/32 125 Enabled Master



    R1# show ip firewall failover
    Communication interface: gigabitethernet 1/0/5.50
    Status: Running
    Bytes sent: 2944
    Bytes received: 3584
    Packets sent: 225
    Packets received: 141
    Send errors: 0
    Receive errors: 0



    R2# show vrrp
    Virtual router Virtual IP Priority Preemption State
    -------------- --------------------------------- -------- ---------- ------
    1 192.168.1.1/32 100 Enabled Backup



    R2# show ip firewall failover
    Communication interface: gigabitethernet 1/0/5.50
    Status: Running
    Bytes sent: 1072
    Bytes received: 500
    Packets sent: 40
    Packets received: 30
    Send errors: 0
    Receive errors: 0



    Данный механизм поддержан для сервисных маршрутизаторов и для МЭ сертифицированных ФСТЭК по класс 4 тип А.

    Источник:
    docs.eltex-co.ru

    [ESR] Рекомендации по организации доступа до маршрутизатора из публичной сети
    1. В качестве протокола для управления маршрутизатором желательно использовать SSH. Если маршрутизатор подключен к публичной сети (интернет) использование протокола TELNET - крайне опасно.
    1. При подключении маршрутизатора к публичной сети крайне нежелательно открывать доступ до самого маршрутизатора из публичной сети. Если такая необходимость есть - SSH-сервер на маршрутизаторе необходимо запускать на нестандартном TCP-порту (не на 22м)

    Для включения на маршрутизаторе SSH-сервера необходимо добавить в глобальную конфигурацию маршрутизатора следующую команду:

    esr(config)# ip ssh server



    Для запуска SSH-сервера на нестандартном порту, необходимо добавить в глобальную конфигурацию маршрутизатора следующую команду:

    esr(config)# ip ssh port 65022



    В данном примере, 65022 - номер TCP-порта на котором будет доступен протокол SSH.

    По умолчанию на маршрутизаторе указан 22 TCP-порт, который является стандартным для протокола SSH.



    1. При организации доступа до маршрутизатора из публичной сети желательно ограничить список ip-адресов, которым разрешен доступ до маршрутизатора.

    Для примера, на маршрутизаторе уже создан ip-интерфейс, подключенный к публичной сети, и он включен в зону безопасности WAN

    esr(config)# security zone WAN
    esr(config-zone)# exit
    esr(config)# interface gigabitethernet 1/0/1
    esr(config-if-gi)#   security-zone WAN
    esr(config-if-gi)#   ip address 192.0.2.1/30
    esr(config-if-gi)# exit
    esr(config)# ip route 0.0.0.0/0 192.0.2.2



    Для разрешения доступа к маршрутизатору из публичной сети с узлов 198.51.100.15 и 203.0.113.74 по протоколу SSH на порт 65022 необходимо применить следующую конфигурацию:

    esr(config)# object-group service SSH
    esr(config-object-group-service)#   port-range 65022
    esr(config-object-group-service)# exit
    esr(config)#
    esr(config)# object-group network REMOTE_SSH
    esr(config-object-group-network)#   ip address-range 198.51.100.15
    esr(config-object-group-network)#   ip address-range 203.0.113.74
    esr(config-object-group-network)# exit
    esr(config)# security zone-pair WAN self
    esr(config-zone-pair)#   rule 10
    esr(config-zone-pair-rule)#     action permit
    esr(config-zone-pair-rule)#     match protocol tcp
    esr(config-zone-pair-rule)#     match source-address REMOTE_SSH
    esr(config-zone-pair-rule)#     match destination-port SSH
    esr(config-zone-pair-rule)#     enable
    esr(config-zone-pair-rule)#   exit
    esr(config-zone-pair)# exit



    Любые изменения конфигурации на маршрутизаторах ESR всупают в силу только после выполнения команды commit и confirm в привеллигированном режиме.



    esr# commit
    esr# confirm

    Источник:
    docs.eltex-co.ru

    [ESR] Создание L2GRE-туннеля на ESR
    Имеется необходимость прокинуть vlan из одного офиса в другой. Один из возможных вариантов на маршрутизаторах ESR - это L2GRE.

    Приступим к настройке маршрутизатора в офисе 1. Допустим, что уже имеется некоторая конфигурация:

    vlan 100
    exit



    bridge 100
     vlan 100
     enable
    exit



    interface gigabitethernet 1/0/1
     ip firewall disable
     ip address 192.168.12.1/24
    exit



    interface gigabitethernet 1/0/2
     mode switchport
     switchport access vlan 100
    exit



    На интерфейсе bridge 100 терменируется vlan 100. Интерфейс gigabitethernet 1/0/1 - аплинк в сторону интернета/канала связи. Создадим GRE туннель и добавим его в соответствующий bridge-groupe.



    tunnel gre 1
     mode ethernet - включаем режим L2.
     bridge-group 100
     local address 192.168.12.1 - адрес интерфейса аплинка
     remote address 192.168.12.2 - внешний адрес маршрутизатора офиса 2.
     enable
    exit



    Теперь приступим к настройке Офиса 2. На нем уже есть конфигурация вида:



    interface gigabitethernet 1/0/1
     ip firewall disable
     ip address 192.168.12.2/24
    exit

    Добавим Vlan 100 на интерфейс, который необходимо включить в этот Vlan и создадим соответствующий bridge:

    vlan 100
    exit

    bridge 100
     vlan 100
     enable
    exit

    interface gigabitethernet 1/0/2
     mode switchport
     switchport access vlan 100
    exit

    Далее аналогичным офису 1 способом создаем туннель:

    tunnel gre 1
     mode ethernet
     bridge-group 100
     local address 192.168.12.2
     remote address 192.168.12.1
     enable
    exit

    Готово.

    Источник:
    docs.eltex-co.ru

    [ESR] Управление и мониторинг ESR по SNMP

    access

    Данной командой определяется уровень доступа по протоколу SNMPv3.

    Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

    Синтаксис

    access <TYPE>
    no access

    Параметры

    <TYPE> – уровень доступа:

    • ro – доступ только для чтения;
    • rw – доступ для чтения и записи.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-USER

    Пример

    1.     esr(config-snmp-user)# access rw

    authentication access

    Данной командой определяется режим безопасности.

    Использование отрицательной формы команды (no) отключает аутентификацию.

    Синтаксис

    authentication access <TYPE>
    no authentication access

    Параметры

    <TYPE> – режим безопасности:

    • auth – используется только аутентификация;
    • priv – используется аутентификация и шифрование данных.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-USER

    Пример

    1     esr(config-snmp-user)# authentication algorithm auth


    authentication algorithm

    Данная команда определяет алгоритм аутентификации SNMPv3-запросов.

    Использование отрицательной формы команды (no) отключает аутентификацию.

    Синтаксис

    authentication algorithm <ALGORITHM>
    no authentication algorithm

    Параметры

    <ALGORITHM> – алгоритм шифрования:

    • md5 – пароль шифруется по алгоритму md5;
    • sha1 – пароль шифруется по алгоритму sha1.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-USER

    Пример

    1     esr(config-snmp-user)# authentication algorithm md5


    authentication key

    Данная команда устанавливает пароль для аутентификации SNMPv3-запросов.

    Использование отрицательной формы команды (no) удаляет пароль.

    Синтаксис

    authentication key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
    no authentication key

    Параметры

    <CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

    encrypted – при указании команды задается зашифрованный пароль:

    <ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-USER

    Пример

    esr(config-snmp-user)# authentication key ascii-text 123456789
    esr(config-snmp-user)# authentication key ascii-text encrypted CDE65039E5591FA3F1


    client-list

    Данной командой активируется фильтрация и устанавливается профиль IP-адресов, с которых могут приниматься SNMPv3 пакеты с данным именем SNMPv3 пользователя.

    Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3-пакетов.

    Синтаксис

    [no] client-list <NAME>

    Параметры

    <NAME> – имя ранее сознанной object-group, задается строкой до 31 символа.

    Значение по умолчанию

    Ограничения отключены.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-USER

    Пример

    1     esr(config-snmp-user)# client-list OBG005


    community

    Данной командой определяется SNMP-community для отправки уведомлений на удаленный сервер.

    Использование отрицательной формы команды (no) удаляет значение community.

    Синтаксис

    community <COMMUNITY>
    no community

    Параметры

    <COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

    Значение по умолчанию

    community – не задано.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-HOST

    Пример

    1     esr(config-snmp-host)# community privatekey


    ip address

    Данной командой активируется фильтрация и устанавливается IP-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

    Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

    Синтаксис

    [no] ip address <ADDR>

    Параметры

    <ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

    Значение по умолчанию

    Ограничения отключены.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-USER

    Пример

    1     esr(config-snmp-user)# ip address 192.168.85.33


    ipv6 address

    Данной командой активируется фильтрация и устанавливается IPv6-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

    Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

    Синтаксис

    [no] ipv6 address <IPV6-ADDR>

    Параметры

    <IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

    Значение по умолчанию

    Отключено.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-USER

    Пример

    1     esr(config-snmp-user)# ipv6 address AC:05:12:44::24


    enable

    Данной командой активируется SNMPv3-пользователь.

    Использование отрицательной формы команды (no) деактивирует SNMPv3-пользователя.

    Синтаксис

    [no] enable

    Параметры

    Команда не содержит параметров.

    Значение по умолчанию

    Отключено.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-USER

    Пример

    1     esr(config-snmp-user)# enable


    oid-tree

    Данной командой устанавливается OID и действие применяемое к нему (разрешить/запретить). Более длинные OID имеют преимущество.

    OID указывается в цифровой нотации.

    Использование отрицательной формы команды (no) удаляет запись oid-tree.

    Синтаксис

    oid-tree <OID> <ACTION>
    no oid-tree <OID>

    Параметры

    <OID> – OID, задаётся строкой до 255 символов;

    <ACTION> – действие, применяемое к OID

    • excluded – запретить использование OID;
    • included – разрешить использование OID.

    Значение по умолчанию

    Разрешено.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-VIEW

    Пример

    1     esr(config-snmp-view)# oid-tree 1.3.6.1.2.1.2.2 excluded


    port

    Данной командой определяется порт коллектора SNMP уведомлений на удаленном сервере.

    Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

    Синтаксис

    port <PORT>
    no port

    Параметры

    <PORT> – номер UDP-порта, указывается в диапазоне [1..65535].

    Значение по умолчанию

    162

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-HOST

    Пример

    1     esr(config-snmp-host)# port 5555


    privacy algorithm

    Данная команда определяет алгоритм шифрования передаваемых данных.

    Использование отрицательной формы команды (no) отключает шифрование.

    Синтаксис

    privacy algorithm <ALGORITHM>
    no privacy algorithm

    Параметры

    <ALGORITHM> – алгоритм шифрования:

    • aes128 – использовать алгоритм шифрования AES-128;
    • des – использовать алгоритм шифрования DES.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-USER

    Пример

    1     esr(config-snmp-user)# privacy algorithm des


    privacy key

    Данная команда устанавливает пароль для шифрования передаваемых данных.

    Использование отрицательной формы команды (no) удаляет пароль.

    Синтаксис

    privacy key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
    no privacy key

    Параметры

    <CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

    <ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-USER

    Пример

    1     esr(config-snmp-user)# privacy key ascii-text 123456789
    2     esr(config-snmp-user)# privacy key ascii-text encrypted CDE65039E5591FA3F1


    rmon collection statistics

    Данная команда включается сохранение RMON-статистики для физического интерфейса.

    Использование отрицательной формы команды (no) отключается сохранение RMON-статистики для физического интерфейса.

    Синтаксис

    rmon collection statistics <INDEX> owner <OWNER>
    no rmon collection statistics

    Параметры

    <INDEX> – RMON-интекс данного интерфейса;

    <OWNER> – текстовое поле длинной [1..127] символов описывающее владельца создавшего данный процесс.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG-GI

    CONFIG-TE

    Пример

    1     esr(config-if)# rmon collection statistics 17 owner admin


    snmp-server

    Данной командой включается SNMP-сервер как в глобальной таблице маршрутизации так и во всех созданных VRF.

    Использование отрицательной формы команды (no) выключает SNMP-сервер.

    Синтаксис

    [no] snmp-server

    Параметры

    Команда не содержит параметров.

    Значение по умолчанию

    Выключен.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG

    Пример

    esr(config)# snmp-server


    snmp-server community

    Данной командой определяется сообщество для доступа по протоколу SNMP.

    Использование отрицательной формы команды (no) удаляет настройки сообщества.

    Синтаксис

    [no] snmp-server community <COMMUNITY> [ <TYPE> ] [ { <ADDR> | <IPV6-ADDR> } ] [client-list <OBJ-GROUP-NETWORK-NAME> ] [ <VERSION> ] [ view <VIEW-NAME> ] [ vrf <VRF> ]

    Параметры

    <COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

    <TYPE> – уровень доступа:

    • ro – доступ только для чтения;
    • rw – доступ для чтения и записи.

    <ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255].

    <IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

    <OBJ-GROUP-NETWORK-NAME> – имя профиля IP-адресов, от которых обрабатываются snmp-запросы, задаётся строкой до 31 символа.

    <VERSION> – версия snmp, поддерживаемая данным community, принимает значения v1 или v2c.

    <VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID.

    <VRF> – имя экземпляра VRF, из которого будет разрешен доступ, задается строкой до 31 символа.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server community public rw


    snmp-server contact

    Данной командой устанавливается значение переменной SNMP, содержащей контактную информацию (по умолчанию не определена). Для удобства в параметрах можно указать ответственного за данное оборудование, например, его фамилию.

    Использование отрицательной формы команды (no) удаляет значение переменной SNMP, содержащей контактную информацию.

    Синтаксис

    [no] snmp-server contact <CONTACT>

    Параметры

    <CONTACT> – контактная информация, задаётся строкой до 255 символов.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server contact ivanov_ivan


    snmp-server dscp

    Команда задаёт значение кода DSCP для использования в IP-заголовке исходящих пакетов SNMP-сервера.

    Использование отрицательной формы команды (no) устанавливает значение DSCP по умолчанию.

    Синтаксис

    snmp-server dscp <DSCP>
    no snmp-server dscp

    Параметры

    <DSCP> – значение кода DSCP, принимает значения в диапазоне [0..63].

    Значение по умолчанию

    61

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server dscp 40


    snmp-server enable traps

    Данная команда разрешает отправку всех типов SNMP-уведомлений.

    Использование отрицательной формы команды (no) отменяет разрешение отправки всех типов SNMP-уведомлений.

    Синтаксис

    [no] snmp-server enable traps

    Параметры

    Отсутствуют.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server enable traps


    snmp-server enable traps config

    Данная команда разрешает отправку SNMP-уведомлений об операциях с конфигурацией.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps config [ <ACT> ]

    Параметры

    <ACT> – трапы фактов изменения конфигурации:

    • commit – применение изменения конфигурации;
    • confirm – подтверждение изменения конфигурации.

    Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server enable traps config commit


    snmp-server enable traps entity

    Данная команда разрешает отправку SNMP-уведомлений об операциях с running-config.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps entity [ <ENT> ]

    Параметры

    <ENT> – типы фильтров параметров окружения:

    • config-change – информация о операциях с running-config.

    Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server enable traps entity


    snmp-server enable traps entity-sensor

    Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps entity-sensor [ <ENT> ]

    Параметры

    <ENT> – типы фильтров параметров окружения:

    • threshold – информация о срабатывании пересечения пороговых значений.

    Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server enable traps entity-sensor


    snmp-server enable traps environment

    Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps environment [ <ENV> ]

    Параметры

    <ENV> – типы фильтров параметров окружения:

    • pwrin – отказ БП;
    • pwrin-insert – БП установлен;
    • fan – отказ вентилятора;
    • fan-speed-changed – изменение скорости вентиляторов;
    • fan-speed-high – скорость вращения вентиляторов превысила максимальный порог;
    • memory-flash-low – свободный объем NAND меньше заданного порога;
    • memory-flash-critical-low – свободный объем NAND меньше заданного критического порога;
    • memory-ram-low – свободный объем RAM меньше заданного порога;
    • memory-ram-critical-low– свободный объем RAM меньше заданного критического порога;
    • cpu-load – высокая нагрузка ЦПУ;
    • cpu-overheat-temp – температура CPU превысила заданный максимальный порог;
    • cpu-critical-temp – температура CPU превысила заданный критический порог;
    • cpu-supercooling-temp – температура CPU упала ниже заданного минимального порога;
    • switch-overheat-temp – температура коммутатора превысила заданный максимальный порог;
    • switch-supercooling-temp – температура коммутатора упала ниже заданного минимального порога;
    • board-overheat-temp – перегрев платы;
    • board-supercooling-temp – переохлаждение платы;
    • sfp-overheat-temp – перегрев sfp-модуля;
    • sfp-supercooling-temp – переохлаждение sfp-модуля.

    Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server enable traps enviroment pwrin


    snmp-server enable traps envmоn

    Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps envmon [ <ENV> ]

    Параметры

    <ENV> – типы фильтров параметров окружения:

    • fan – информация о работе блоков вентиляторов;
    • shutdown – информация о отключении маршрутизатора;
    • supply – информация о работе блоков питания;
    • temperature информация о работе температурных датчиков.

    Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    esr(config)# snmp-server enable traps envmon fun


    snmp-server enable traps files-operations

    Данная команда разрешает отправку SNMP-уведомлений об операциях с файлами.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps files-operations [ <ACT> ]

    Параметры

    <ACT> – типы фильтров параметров операций с файлами:

    • successful – успешно;
    • failed – неудачно;
    • canceled – отменено;

    canceled – отменено.

    Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server enable traps files-operations canceled


    snmp-server enable traps flash

    Данная команда разрешает отправку SNMP-уведомлений об операциях с внешними flash-накопителями.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps flash [ <ACT> ]

    Параметры

    <ACT> – типы фильтров параметров операций с файлами:

    • insertion – подключение flash-накопителя;
    • removal – удаление flash-накопителя.

    Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server enable traps flash removal


    snmp-server enable traps interfaces

    Данная команда разрешает отправку SNMP-уведомлений о изменении состояния интерфейсов.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps interfaces [ <ACT> ]

    Параметры

    <ACT> – типы фильтров параметров окружения:

    • rx-utilization-high – поток входящих данных превышает порог;
    • tx-utilization-high – поток исходящих данный превышает порог;
    • number-high – превышение количества IP-интерфейсов;

    Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server enable traps interfaces rx-utilization-high


    snmp-server enable traps ports

    Данная команда разрешает отправку SNMP-уведомлений о появлении ошибок на интерфейсах чипа коммутации.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps ports [ <TYPE> ]

    Параметры

    <TYPE> – типы фильтров состояние порта:

    • port-counters-errors – ошибки на интерфейсах чипа коммутации.

    Без указания ключа <TYPE> – активируется отправка всех трапов данной группы.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    esr(config)# snmp-server enable traps ports


    snmp-server enable traps screens

    Данная команда разрешает отправку SNMP-уведомлений о cрабатывании защиты от определенного вида DoS атак.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps screens [ <SCREEN> ]

    Параметры

    <SCREEN> – типы фильтров защиты от DoS атак:

    • dest-limit – ограничение количества одновременных сессий на основании адреса назначения;
    • source-limit – ограничение количества одновременных сессий на основании адреса источника;
    • icmp-threshold – защита от ICMP flood атак;
    • udp-threshold – защита от UDP flood атак;
    • syn-flood – защита от SYN flood атак;
    • land – защита от land атак;
    • winnuke – защита от winnuke атак;
    • icmp-frag – блокировка фрагментированных ICMP-пакетов;
    • syn-flag – блокировка фрагментированных TCP-пакетов, с флагом SYN;
    • unknown-proto – блокировка пакетов, с ID протокола в заголовке IP равном 137 и более;
    • ip-frag – блокировка фрагментированных пакетов;
    • port-scan – защита от port scan атак;
    • ip-sweep – защиту от IP-sweep атак;
    • syn-fin – блокировка TCP-пакетов, с установленными флагами SYN и FIN;
    • fin-no-ack – блокировка TCP-пакетов с установленным флагом FIN и не установленным флагом ACK;
    • no-flag – блокировка TCP-пакетов, с нулевым полем flags;
    • spoofing – защита от IP spoofing атак;
    • reserved – блокировка всех ICMP-пакетов 2 и 7 типов (reserved);
    • quench – блокировка всех ICMP-пакетов 4 типа (source quench);
    • echo-request – блокировка всех ICMP пакетов 8 типа (echo-request);
    • time-exceeded – блокировка всех ICMP-пакетов 11 типа (time exceeded);
    • unreachable – блокировка всех ICMP-пакетов 3 типа (destination-unreachable);
    • icmp-large – блокировка ICMP-пакетов большого объема;
    • tcp-all-flags – блокировка tcp-пакетов с флагами;
    • udp-frag – блокировка udp-пакетов с флагами.

    Без указания ключа <LINK> – активируется отправка всех трапов данной группы.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    esr(config)# snmp-server enable traps screens reserved


    snmp-server enable traps snmp

    Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps snmp [ <ACT> ]

    Параметры

    <ACT> – типы фильтров параметров окружения:

    • authentication – уведомления о snmp-запросах на маршрутизатор с неверными community или snmpv3-паролем;
    • coldstart – уведомления о перезапуске snmp-сервера на маршрутизаторе;
    • linkdown – информация о изменении состояния link в down;
    • linkup – информация о изменении состояния link в up.

    Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server enable traps snmp linkup


    snmp-server enable traps syslog

    Данная команда разрешает отправку SNMP-уведомлений с syslog-сообщениями.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps syslog

    Параметры

    Отсутствуют.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server enable traps syslog


    snmp-server enable traps wifi

    Данная команда разрешает отправку SNMP-уведомлений с сообщениями о работе wifi-контроллера.

    Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

    Синтаксис

    [no] snmp-server enable traps wifi [ <NAME> ]
    Параметры

    <NAME> – типы трапа о туннелях softgre:

    • wifi-tunnels-number-in-bridge-high – включение трапов о превышении количества sub-gre-тунелей включенных в bridge
    • wifi-tunnels-operation– включение трапов о результате snmp операций с туннелями softgre.

    Без указания ключа <NAME> – активируется отправка всех трапов данной группы.

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    esr(config)# snmp-server enable traps syslog


    snmp-server host

    Данной командой включается передача SNMP-уведомлений на указанный IP-адрес и осуществляется переход в режим настройки SNMP-уведомлений.

    Использование отрицательной формы команды (no) отключает передачу уведомлений на указанный коллектор SNMP-уведомлений.

    Синтаксис

    [no] snmp-server host { <ADDR> | <IPV6-ADDR> } [vrf <VRF>]

    Параметры

    <ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

    <IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF];

    <VRF> – имя экземпляра VRF, в котором находится коллектор SNMP-уведомлений, задается строкой до 31 символа.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp host 192.168.2.2


    snmp-server location

    Данной командой устанавливается значение переменной SNMP, содержащей информацию о расположении оборудования (по умолчанию не определено). Для удобства в параметрах можно указать город, улицу, район, номер комнаты и т.п.

    Использование отрицательной формы команды (no) удаляет значение переменной, содержащей информацию о расположении оборудования.

    Синтаксис

    [no] snmp-server location <LOCATION>

    Параметры

    <LOCATION> – информацию о расположении оборудования, задаётся строкой до 255 символов.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server location duglasa_adamsa_42


    snmp-server system-shutdown

    Данной командой разрешается перезагрузка маршрутизатора при помощи snmp-сообщений.

    Использование отрицательной формы команды (no) запрещает перезагрузку маршрутизатора при помощи SNMP-сообщений.

    Синтаксис

    [no] snmp-server system-shutdown

    Параметры

    Команда не содержит параметров.

    Значение по умолчанию

    Отключено.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server system-shutdown


    Данной командой устанавливается режим отправки SNMP-trap.

    Использование отрицательной формы команды (no) устанавливает режим по умолчанию.

    Синтаксис

    snmp-server trap link <MODE>
    no snmp-server host

    Параметры

    <MODE> – режим отправки SNMP-trap. Принимает значения:

    • ietf;
    • cisco.

    Значение по умолчанию

    ietf

    Необходимый уровень привилегий

    10

    Командный режим

    CONFIG

    Пример

    1      esr(config)# snmp-server trap link cisco


    snmp-server user

    Данной командой создается SNMPv3-пользователь.

    Использование отрицательной формы команды (no) удаляет SNMPv3-пользователя.

    Синтаксис

    [no] snmp-server user <NAME>

    Параметры

    <NAME> – имя пользователя, задаётся строкой от 1 до 128 символов.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG

    Пример

    1     esr(config)# snmp-server user admin
    1     esr(config-snmp-user)#


    snmp-server view

    Данной командой создается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для community (SNMPv2) и user (SNMPv3).

    Использование отрицательной формы команды (no) удаляет профиль snmp view.

    Синтаксис

    [no] snmp-server view <VIEW-NAME>

    Параметры

    <VIEW-NAME> – имя профиля SNMP view, задаётся строкой до 31 символа.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG

    Пример

    esr(config)# snmp-server view user_access
    esr(config-snmp-view)#


    source-address

    Данной командой определяется IP-адрес для отправки уведомлений на удаленный сервер.

    Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

    Синтаксис

    source-address { <ADDR> | <IPV6-ADDR> }
    no source-address

    Параметры

    <ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

    <IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

    Значение по умолчанию

    IPv4/IPv6 – адрес интерфейса ближайшего к удаленному SNMP-серверу.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-HOST

    Пример

    1     esr(config-snmp-host)# source-address 192.168.22.17


    source-interface

    Данной командой определяется интерфейс или туннель маршрутизатора, IPv4/IPv6-адрес которого будет использоваться для отправки уведомлений на удаленный сервер.

    Использование отрицательной формы команды (no) удаляет указанный интерфейс или туннель.

    Синтаксис

    source-interface { <IF> | <TUN> }
    no source-interface

    Параметры

    <IF> – имя интерфейса устройства.

    <TUN> – имя туннеля устройства.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-HOST

    Пример

    1     esr(config-snmp-host)# source-interface gigabitethernet 1/0/1


    view

    Данной командой устанавливается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для SNMPv3 user.

    Использование отрицательной формы команды (no) удаляет профиль snmp view.

    Синтаксис

    [no] view <VIEW-NAME>

    Параметры

    <VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID, задается строкой до 31 символа.

    Необходимый уровень привилегий

    15

    Командный режим

    CONFIG-SNMP-USER

    Пример

    1     esr(config-snmp-user)# view user_view

    Источник:
    docs.eltex-co.ru

    [ESR] Управление резервированием настройка VRRP
    VRRP (Virtual Router Redundancy Protocol) — сетевой протокол, предназначенный для увеличения доступности маршрутизаторов, выполняющих роль шлюза по умолчанию.

    Это достигается путём объединения группы маршрутизаторов в один виртуальный маршрутизатор и назначения им общего IP-адреса, который и будет использоваться как шлюз по умолчанию для компьютеров в сети.

    Задача 1: Организовать виртуальный шлюз для локальной сети в VLAN 50, используя протокол VRRP. В качестве локального виртуального шлюза используется IP адрес 192.168.1.1.

    Рисунок 1 - Схема сети.
    Рисунок 1 – Схема сети

    Решение:

    Предварительно нужно выполнить следующие действия:

    • создать соответствующий саб-интерфейс;
    • настроить зону для саб-интерфейса;
    • указать IP-адрес для саб-интерфейса.

    Основной этап конфигурирования:

    Настроим маршрутизатор R1.

    В созданном саб-интерфейсе настроим VRRP. Укажем уникальный идентификатор VRRP:

    R1(config)# interface gi 1/0/5.50
    R1(config-subif)# vrrp id 10

    Укажем IP-адрес виртуального шлюза 192.168.1.1/24:

    R1(config-subif)# vrrp ip 192.168.1.1

    Включим VRRP:

    R1(config-subif)# vrrp
    R1(config-subif)# exit

    Изменения конфигурации вступят в действие после применения:

    R1# commit
    Configuration has been successfully committed
    R1# confirm
    Configuration has been successfully confirmed

    Произвести аналогичные настройки на R2.

    Задача 2: Организовать виртуальные шлюзы для подсети 192.168.20.0/24 в VLAN 50 и подсети 192.168.1.0/24 в VLAN 60, используя протокол VRRP c функцией синхронизации Мастера. Для этого используем объединение VRRP-процессов в группу. В качестве виртуальных шлюзов используются IP-адреса 192.168.1.1 и 192.168.20.1.


    Рисунок 2 – Схема сети

    Решение:

    Предварительно нужно выполнить следующие действия:

    • создать соответствующие саб-интерфейсы;
    • настроить зону для саб-интерфейсов;
    • указать IP-адреса для саб-интерфейсов.

    Основной этап конфигурирования:

    Настроим маршрутизатор R1.

    Настроим VRRP для подсети 192.168.1.0/24 в созданном саб-интерфейсе.

    Укажем уникальный идентификатор VRRP:

    R1(config-sub)# interface gi 1/0/5.50
    R1(config-subif)# vrrp id 10

    Укажем IP-адрес виртуального шлюза 192.168.1.1:

    R1(config-subif)# vrrp ip 192.168.1.1

    Укажем идентификатор VRRP-группы:

    R1(config-subif)# vrrp group 5

    Включим VRRP:

    R1(config-subif)# vrrp
    R1(config-subif)# exit

    Настроим VRRP для подсети 192.168.20.0/24 в созданном саб-интерфейсе.

    Укажем уникальный идентификатор VRRP:

    R1(config-sub)# interface gi 1/0/6.60
    R1(config-subif)# vrrp id 20

    Укажем IP-адрес виртуального шлюза 192.168.20.1:

    R1(config-subif)# vrrp ip 192.168.20.1

    Укажем идентификатор VRRP-группы:

    R1(config-subif)# vrrp group 5

    Включим VRRP:

    R1(config-subif)# vrrp
    R1(config-subif)# exit

    Изменения конфигурации вступят в действие после применения:

    R1# commit
    Configuration has been successfully committed
    R1# confirm
    Configuration has been successfully confirmed

    Произвести аналогичные настройки на R2.

    Источник:
    docs.eltex-co.ru

    [ESR] Установка и активация лицензий
    В текущей релизной версия ПО - 1.2.0 доступны лицензии для функционала BRAS, Wi-Fi, wiSLA (активация SLA агента, используемого для мониторинга параметров качества канала связи).

    Для установки лицензии необходимо файл лицензии загрузить на маршрутизатор с TFTP, FTP или SCP сервера:

    esr# copy tftp://А.B.C.D:/NPXXXXXXXX.lic system:licence

    esr# copy ftp://admin:password@А.B.C.D:/NPXXXXXXXX.lic system:licence

    esr# copy scp://admin:password@A.B.C.D:/NPXXXXXXXX.lic system:licence

    Процесс активации лицензии происходит автоматически после перезагрузки оборудования.

    esr# reload system

    Источник:
    docs.eltex-co.ru

    [ESR] Фильтрации и распространение маршрутной информации в маршрутизаторах ESR
    Описание принципов работы протоколов динамической маршрутизации с маршрутной информацией:
    • принципы импорта маршрутной информации.
    • принципы фильтрации импортируемой маршрутной информации.
    • принципы экспорта маршрутной информации в IGP и EGP
    • принципы фильтрации экспортируемой маршрутной информации в IGP и EGP



    RIB (Routing Information Base) маршрутизатора – таблица, содержащая все маршруты, полученные из различных источников: настроены статически, полученные по протоколам динамической маршрутизации (OSPF, BGP, RIP) и directly connected. Из данной таблицы выбираются лучшие маршруты и импортируются в таблицу маршрутизации (FIB – forwarding information base).

    RIB ПМ (процесса маршрутизации) – виртуальная RIB, состоящая из маршрутов, принадлежащих данному процессу и маршрутов, импортированных различными механизмами (network, redistribute) из других виртуальных RIB (другого протокола или процесса маршрутизации) и из общей RIB (static route, directly connected).

    Протоколы маршрутизации делятся на две большие группы:

    • внешние (EGP), в которых маршрутная информация распространяется между автономными системами.
    • внутренние (IGP), в которых маршрутная информация распространяется внутри одной автономной системы.



    IGP

    EGP

    iBGP



    OSPF



    RIP

    eBGP

    Импорт маршрутной информации

    Под импортом маршрутной информации подразумевается процесс наполнения RIB ПМ различными механизмами.

    Для IGP и EGP по умолчанию импортируются все маршруты.

    Принципы импорта маршрутной информации.

    Механизмы наполнения RIB ПМ:

    • Маршруты процесса маршрутизации
    • Redistribute
    • Network

    Ни один из механизмов не является обязательным.



    Маршруты процесса маршрутизации

    Это маршруты, полученные от соседних маршрутизаторов и direct маршруты интерфейсов, на которых поднят процесс маршрутизации (последнее актуально для OSPF и RIP);

    По умолчанию импортируются все маршруты, полученные от соседей для IGP и EGP.

    Redistribute

    Механизм позволяет импортировать маршруты из других процессов маршрутизации, статические маршруты и direct connected маршруты целиком или выборочно с использованием механизма фильтрации route-map.

    Пример: esr(config-ospf)# redistribute bgp 100 – будут импортированы все маршруты, принадлежащие процессу BGP 100.

    Network

    Механизм позволяет импортировать конкретные маршруты. Чтобы маршрут был импортирован, он должен быть в RIB маршрутизатора.

    Пример: esr(config-ospf-area)# network 10.0.0.0/8



    Принципы фильтрации импортируемой маршрутной информации.

    Механизмы фильтрации импортируемой маршрутной информации:

    • Route-map (in)
    • Prefix-list (in)
    • Route-map (in) + Prefix-list (in)
    • Redistribute + route-map

    Ни один из механизмов не является обязательным.

    При установке одного или нескольких фильтров, все маршруты, которые не были разрешены этими фильтрами, будут запрещены.

    Route-map (in)

    Механизм позволяет фильтровать маршрутную информацию, получаемую от соседей. Будут импортированы только маршруты, удовлетворяющие правилам route-map. Маршрут, не подпадающий под правила route-map, будет запрещен. Если необходимо разрешить все маршруты, добавляется специальное правило (rule) с одной строчкой: action permit.

    Пример: esr(config-ospf)# route-map <RM_NAME> in

    Prefix-list (in)

    Механизм позволяет фильтровать маршрутную информацию, получаемую от соседей. Будут импортированы только маршруты, удовлетворяющие правилам prefix-list. Пустой prefix-list по умолчанию запрещает все маршруты.

    Пример: esr(config-ospf)# prefix-list <PL_NAME> in

    Route-map (in) + Prefix-list (in)

    Возможно совместное использование route-map и prefix-list для фильтрации маршрутной информации, получаемой от соседей. Для разрешения импорта маршрута средствами фильтров, он должен быть разрешен одним из них.

    Redistribute + route-map

    Если использовать redistribute совместно с route-map, то будут импортированы только маршруты из определенной RIB, удовлетворяющие правилам route-map.

    Пример: redistribute bgp 100 route-map <RM_NAME> – будут импортированы только маршруты из процесса BGP 100, удовлетворяющие правилам route-map <RM_NAME>.



    Экспорт маршрутной информации



    Под экспортом маршрутной информации подразумевается процесс отправки маршрутной информации, содержащейся в RIB ПМ, соседям.

    Для IGP и EGP реализована разная логика экспорта маршрутной информации в связи с характером доверия соседям (соседним маршрутизаторам):

    • Протоколы IGP подразумевают, что сеть принадлежит одной организации и все устройства, на которых работает IGP, находятся под управлением этой организации. Следовательно, есть доверие к соседним маршрутизаторам и по умолчанию все маршруты, содержащиеся в RIB ПМ, будут экспортированы им.
    • Протоколы EGP подразумевают, что соседние маршрутизаторы могут принадлежать другим организациям. Исходя из соображений безопасности, по умолчанию экспорт маршрутов будет запрещён.



    Принципы фильтрации экспортируемой маршрутной информации в IGP.



    Для протоколов OSPF и RIP фильтрация на экспорт маршрутов будет работать только для маршрутов, импортированных в RIB ПМ посредством механизмов network и redistribute, маршруты процесса маршрутизации (полученные от соседей) не подлежат фильтрации!

    Для протокола iBGP возможна фильтрации всех маршрутов из RIB ПМ.

    Механизмы фильтрации экспортируемой маршрутной информации:

    • Route-map (out)
    • Prefix-list (out)
    • Route-map (out) + Prefix-list (out)

    Ни один из механизмов не является обязательным.

    По умолчанию экспорт маршрутов из RIB ПМ будет разрешен.

    Route-map (out)

    Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил route-map, то route-map не производит действий и маршрут будет разрешен для экспорта согласно глобальному правилу экспорта всех маршрутов для IGP, описанному ранее. Если необходимо запретить все маршруты, добавляется специальное правило (rule) с одной строчкой: action deny.

    Пример: esr(config-ospf)# route-map <RM_NAME> out

    Prefix-list (out)

    Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил prefix-list, то prefix-list не производит действий и маршрут будет разрешен для экспорта согласно глобальному правилу экспорта всех маршрутов для IGP, описанному ранее.

    Пример: esr(config-ospf)# prefix-list <PL_NAME> out

    Route-map (out) + Prefix-list (out)

    Возможно совместное использование route-map и prefix-list для фильтрации экспортируемой маршрутной информации. Для запрета экспорта маршрута достаточно, чтобы он был запрещен одним из этих фильтров.

    Рисунок 1 – Алгоритм экспортного фильтра для IGP протоколов (OSPF, RIP, iBGP)



    Принципы фильтрации экспортируемой маршрутной информации в EGP.

     Механизмы фильтрации экспортируемой маршрутной информации:

    • Route-map (out)
    • Prefix-list (out)
    • Route-map (out) + Prefix-list (out)

    Ни один из механизмов не является обязательным.

    По умолчанию экспорт маршрутов будет запрещён.

    Route-map (out)

    Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил route-map, то route-map не производит действий и маршрут будет запрещен для экспорта согласно глобальному правилу запрета экспорта для EGP, описанному ранее. Если необходимо разрешить все маршруты, добавляется специальное правило (rule) с одной строчкой: action permit.

    Пример: esr(config-bgp-neighbor)# route-map <RM_NAME> out

    Prefix-list (out)

    Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил prefix-list, то prefix-list не производит действий и маршрут будет запрещен для экспорта согласно глобальному правилу экспорта всех маршрутов для EGP, описанному ранее.

    Пример: esr(config-bgp-neighbor)# prefix-list <PL_NAME> out

    Route-map (out) + Prefix-list (out)

    Возможно совместное использование route-map и prefix-list для фильтрации экспортируемой маршрутной информации. Для экспорта маршрута достаточно, чтобы он был разрешен одним из этих фильтров.



     Рисунок 2 – Алгоритм экспортного фильтра для EGP протоколов (BGP)

    Источник:
    docs.eltex-co.ru

    [ESR] Фильтрация по спискам url при работе с BRAS
    При работе BRAS на ESR, есть возможность разрешить или запретить доступ для требуемых url с использованием внешнего HTTP/HTTPS(WEB) сервера, на котором будут храниться списки разрешенных/запрещенных url.

    Принцип конфигурирования:

    • На ESR настраивается функционал BRAS с указанием параметров RADIUS-сервера с настройками абонентов и WEB-сервера содержащего списки разрешенных/запрещенных url.
    • Для абонента BRAS, в настройках RADIUS описываются именf файлов содержащих разрешенные и запрещенные ресурсы.
    • На WEB-сервере размещаются списки разрешенных/запрещенных url с именами, соответствующими настройкам в RADIUS.

    Принцип работы функционала:

    • При авторизации абонента на BRAS:
      • ESR получает от RADIUS-сервера имена имена списков разрешенных/запрещенных url;
      • Скачивает и применяет соответствующие списки разрешенных/запрещенных url для абонента.
    • В момент, когда абонент BRAS запрашивает в интернете тот или иной ресурс, происходит проверка по примененным для него спискам разрешенных/запрещенных url.

    Есть возможность составлять списки разрешенных/запрещенных url в формате regexp.



    1) Конфигурация BRAS на ESR.

    object-group url defaultserv
      url https://eltex-co.ru/
    exit

    syslog console debug

    username techsupport

      password encrypted
    $6$dArYxEkFjWgMtgf8$gtlzWm1YLBrFhqmVdzKu6B7CCBV4TPnYeDK6zCGF3.LuN2NNwFSPZCGatezKJolD4VzeqCKNpNdvOf7q3tF/I1
    exit
    aaa authentication login auth_test radius
    radius-server host 192.168.0.1
      key ascii-text encrypted 8CB5107EA7005AFF
      source-address 192.168.0.10
    exit
    aaa radius-profile bras_radius
      radius-server host 192.168.0.1
    exit
    aaa radius-profile bras_radius_servers
      radius-server host 192.168.0.1
    exit
    das-server das
      key ascii-text encrypted 8CB5107EA7005AFF
    exit
    aaa das-profile bras_das
      das-server das
    exit
    line telnet
      login authentication auth_test
    exit

     tech-support login enable
    ystem fan-speed auto

     vlan 10
    exit



    ip access-list extended BYPASS
      rule 1
        action permit
        match protocol udp
        match source-port 68
        match destination-port 67
        enable
      exit
      rule 2
        action permit
        match protocol udp
        match destination-port 53
        enable
      exit
      rule 3
      exit
    exit



    ip access-list extended INTERNET
      rule 1
        action permit
        enable
      exit
    exit



    subscriber-control filters-server-url http://192.168.0.1:8000/   # запрос списков url с http/https сервера(web сервера)
    subscriber-control
      aaa das-profile bras_das
      aaa sessions-radius-profile bras_radius
      aaa services-radius-profile bras_radius_servers
      nas-ip-address 192.168.0.10
      session ip-authentication
      bypass-traffic-acl BYPASS
      default-service
        class-map BYPASS
        filter-name local defaultserv
        filter-action permit
        default-action redirect https://eltex-co.ru/
        session-timeout 121
      exit
      enable
    exit



    bridge 10
      description LocalNetwork
      vlan 10
      ip firewall disable
      ip address 172.16.0.1/24
      ip helper-address 192.168.16.1
      service-subscriber-control any
      location USER
      enable
    exit



    interface gigabitethernet 1/0/1
      description to_FreeRadius
      ip firewall disable
      ip address 192.168.0.10/24
    exit
    interface gigabitethernet 1/0/3.10
      bridge-group 10
      ip firewall disable
    exit
    interface gigabitethernet 1/0/4
      description WAN
      ip firewall disable
      ip address <ipaddr>
    exit



    security passwords history 0
    nat source
      ruleset factory
        to interface gigabitethernet 1/0/4
        rule 10
          description "replace 'source ip'by outgoing interface ip address"
          action source-nat interface
          enable
        exit
      exit
    exit



    ip route 0.0.0.0/0 <>



    Диагностика:

    esr-1200# show subscriber-control sessions status
    Session id User name IP address MAC address Interface Domain
    -------------------- --------------- --------------- ----------------- ------------------ ---------------
    1224979098644774945 Bras_user 172.16.0.20 a8:f9:4b:ac:9f:33 gi1/0/3.10 --
    1224979098644774944 Bras_user_2 172.16.0.10 a8:f9:4b:ab:a9:ae gi1/0/3.10 --

     esr-1200# show subscriber-control services status
    ervice id Session id Service name User name Quota volume Quota time
    (Bytes) (Seconds)
    -------------------- -------------------- --------------- --------------- -------------- --------------
    1261007895663738900 1224979098644774935 A INTERNET Bras_user -- --
    1261007895663738899 1224979098644774934 A INTERNETDY Bras_user_2 -- --

     esr-1200# clear subscriber-control sessions



    Включение debug:

    esr-1200# debug
    esr-1200(debug)# debug bras error
    esr-1200(debug)# debug bras debug
    esr-1200(debug)# debug bras coa
    esr-1200(debug)# debug bras radius
    esr-1200(debug)# debug bras radius-err
    esr-1200(debug)# debug bras netlink
    esr-1200(debug)# debug bras netlink-err
    esr-1200(debug)# debug bras warn
    esr-1200(debug)# end



    2) Конфигурация freeradius:

    freeradius/users:

    "172.16.0.20" Cleartext-Password := "172.16.0.20"
    User-Name = "Bras_user",
    Session-Timeout = 259200,
    Idle-Timeout = 259200,
    Cisco-Account-Info = "AINTERNET"                          # INTERNET - название сервиса для клиента с ip 172.16.0.20

     "172.16.0.10" Cleartext-Password := "172.16.0.10"
    User-Name = "Bras_user_2",
    Session-Timeout = 259200,
    Idle-Timeout = 259200,
    Cisco-Account-Info = "AINTERNETDY"                        # AINTERNETDY - название сервиса для клиента с ip 172.16.0.10

     INTERNET Cleartext-Password := "INTERNET"
    User-Name = "INTERNET",
    Cisco-AVPair = "subscriber:traffic-class=INTERNET",          #INTERNET - название acl на esr(bras)
    Cisco-AVPair += "subscriber:filter-id=white;subscriber:filter-action=permit",      # white - имя списка доступа url, разрешенных для данного сервиса(INTERNET)
    Cisco-AVPair += "subscriber:filter-id=black;subscriber:filter-action=deny",        # black - имя списка доступа url, запрещенных для данного сервиса(INTERNET)
    Cisco-AVPair += "subscriber:flow-status=enabled"

     INTERNETDY Cleartext-Password := "INTERNETDY"
    User-Name = "INTERNETDY",
    Cisco-AVPair = "subscriber:traffic-class=INTERNET",          #INTERNET - название acl на esr(bras)
    Cisco-AVPair += "subscriber:filter-id=white;subscriber:filter-action=permit",      # white - имя списка доступа url, разрешенных для данного сервиса(INTERNETDY)
    Cisco-AVPair += "subscriber:filter-id=black_2;subscriber:filter-action=deny",      # black_2 - имя списка доступа url, запрещенных для данного сервиса(INTERNETDY)
    Cisco-AVPair += "subscriber:flow-status=enabled"



    freeradius/clients.conf:
    client BRAS {
    ipaddr = 192.168.0.10
    secret = password
    }

    freeradius -X - запуск freeradius в режиме отладки



    3) HTTP/HTTPS(WEB) сервер:

    Запуск web сервера на Linux из деректории /Документы/http

    root@comp:~/Документы/http# python3 -m http.server 8000

    В директории /Документы/http хранятся списки доступа с именами black/black_2/white. URL в списках доступа рекомендуется хранить в формате regexp.

    Источник:
    docs.eltex-co.ru

    [ESR] Фильтрация трафика с помощью firewall в одном широковещательном домене
    Фильтрации трафика в одном широковещательном домене возможно осуществить c помощью zone based firewall и использованием команды ports firewall enable.

    Рассмотрим пример, в котором необходимо Хосту 1 запретить отправлять трафик ICMP, проходящий через ESR, то есть ESR выступает в качестве firewall, а также узла коммутации.  В данном примере используется ESR-1000.



    Конфигурация ESR:

    esr-1000# sh ru
    object-group network host_1
     ip address-range 192.168.1.10
    exit

     system fan-speed auto

     no spanning-tree

     ecurity zone trusted
    exit

    bridge 1
     ports firewall enable
     security-zone trusted
     enable
    exit

    interface gigabitethernet 1/0/23
     mode hybrid
     bridge-group 1
    exit
    interface gigabitethernet 1/0/24
     mode hybrid
     bridge-group 1
    exit
    security zone-pair trusted trusted
     rule 1
      action deny
      match protocol icmp
      match source-address host_1
      enable
     exit
     rule 2
      action permit
      enable
      exit
    exit



    В данной конфигурации блокируется протокол ICMP для ip пакетов, имеющих src ip 192.168.1.10.

    Дамп трафика при запросе по ICMP Хоста 2 с Хоста 1:



    esr-1000# monitor gigabitethernet 1/0/23 protocol icmp packets 4

     17:37:18.952310 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11170, offset 0, flags [DF], proto ICMP (1), length 84)

     192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 1, length 64

     17:37:19.953428 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11270, offset 0, flags [DF], proto ICMP (1), length 84)

     192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 2, length 64

     17:37:20.954509 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11286, offset 0, flags [DF], proto ICMP (1), length 84)

     192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 3, length 64

     17:37:21.955584 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11370, offset 0, flags [DF], proto ICMP (1), length 84)

     192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 4, length 64



    В данном дампе трафика отсутствуют ICMP echo reply.

    Дамп трафика при запросе по ICMP Хоста 1 с Хоста 2:

    esr-1000# monitor gigabitethernet 1/0/24 protocol icmp packets 4

     17:38:23.125035 a8:f9:4b:aa:38:1c > a8:f9:4b:ac:9f:32, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 3332, offset 0, flags [DF], proto ICMP (1), length 84)

     192.168.1.20 > 192.168.1.10: ICMP echo request, id 32, seq 1, length 64

     17:38:23.125467 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 14488, offset 0, flags [none], proto ICMP (1), length 84)

     192.168.1.10 > 192.168.1.20: ICMP echo reply, id 32, seq 1, length 64

     17:38:24.126133 a8:f9:4b:aa:38:1c > a8:f9:4b:ac:9f:32, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 3383, offset 0, flags [DF], proto ICMP (1), length 84)

     192.168.1.20 > 192.168.1.10: ICMP echo request, id 32, seq 2, length 64

     17:38:24.126536 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 14560, offset 0, flags [none], proto ICMP (1), length 84)

     192.168.1.10 > 192.168.1.20: ICMP echo reply, id 32, seq 2, length 64

    Источник:
    docs.eltex-co.ru

    [ESR] Формирование опции для DHCP сервера (options 121)
    Пример формирования 121й опции для DHCP сервера

    option rfc3442-classless-routes
    8, 10, 192,168,1,1,
    16, 192,168, 192,168,1,1,
    12, 172,16, 192,168,1,1,
    24, 192,168,200, 192,168,1,1;



    1. Необходимо перевести в hex payload опции, для этого воспользуемся скриптом:

    # cat hex.py
    def hex_encode(route):
    return b"".join([b"%02x" % octet for octet in route])
    routes = [
    (
    # Paylod:
    8, 10, 192,168,1,1,
    16, 192,168, 192,168,1,1,
    12, 172,16, 192,168,1,1,
    24, 192,168,200, 192,168,1,1
    # end.
    )
    ]
    print(b"".join(hex_encode(route) for route in routes))



    1. Получим байты нагрузки:

    # python hex.py
    080ac0a8010110c0a8c0a801010cac10c0a8010118c0a8c8c0a80101



    1. Сконфигурируем опцию на сервере (Начинаем с "0x" и далее байты, полученные в п.2):

    sh ru dhcp:

    ip dhcp-server pool la
    option 121 hex-bytes 0x080ac0a8010110c0a8c0a801010cac10c0a8010118c0a8c8c0a80101

    В дампе можно посмотреть содержимое передаваемой опции:

    Classless-Static-Route Option 121, length 28: (10.0.0.0/8:192.168.1.1),(192.168.0.0/16:192.168.1.1),(172.16.0.0/12:192.168.1.1),(192.168.200.0/24:192.168.1.1)

    На DHCP клиенте:

    D * 10.0.0.0/8 [1/0] via 192.168.1.1  [static 03:03:31]
    D * 192.168.0.0/16 [1/0] via 192.168.1.1  [static 03:03:31]
    D * 192.168.200.0/24 [1/0] via 192.168.1.1 [static 03:03:31]
    D * 172.16.0.0/12 [1/0] via 192.168.1.1 static 03:03:31]

    Перевод в шеснадцатиричную систему можно выполнить и в ручном режиме, но запись в CLI необходимо начинать с "0x"

    Источник:
    docs.eltex-co.ru

    [ESR] Функциональные лицензии на сервисные маршрутизаторы ESR
    Список доступных функциональных лицензий ESR Поддержка функциональных лицензий на различных моделях ESR Процедура применения лицензии на ESR

    Список доступных функциональных лицензий ESR

    На данный момент для линейки сервисных маршрутизаторов ESR представлены следующие функциональные лицензии:

    • BRAS -
    • BRAS-DEMO -
    • WIFI -
    • WIFI DEMO -
    • WISLA - лицензия активирует возможность конфигурирования IP SLA тестов в режиме wisla.
    • IPS - лицензия открывает доступ к командам настройки системы IDS/IPS.
    • IPS-DEMO - лицензия открывает доступ к командам настройки системы IDS/IPS с ограничением производительности (система IDS/IPS будет работать на одном ядре процессора).
    • AS DEMO - лицензия открывает доступ к командам настройки системы Antispam.



    Поддержка функциональных лицензий на различных моделях ESR

    Доступность вышеописанных лицензий на различных моделях линейки сервисных маршрутизаторов ESR представлена ниже в виде таблицы:



    BRAS-DEMO

    BRAS

    Wi-Fi DEMO

    Wi-Fi

    WISLA

    IPS-DEMO

    IPS

    AS DEMO

    ESR-10

    + +     + + + +

    ESR-12V(F)

    + +     + + + +

    ESR-20

    + +     + + + +

    ESR-21

    + +     + + + +

    ESR-100

    + +     + + + +

    ESR-200

    + +     + + + +

    ESR-1000

    + + + + + + + +

    ESR-1200

    + + + + + + + +

    ESR-1500

    + + + + + + + +
    ESR-1511 + + + + + + + +

    ESR-1700

    + + + + + + + +
    ESR-3100 + + + + + + + +

    Процедура применения лицензии на ESR

    Для применения лицензии на сервисном маршрутизаторе ESR файл с лицензией требуется загрузить на ESR в раздел system:license с помощью команды copy. Поддержана загрузка по сети по протоколам FTP, TFTP, SFTP, SCP, HTTP, а также загрузка с USB и MMC носителя:



    esr# copy tftp://192.168.34.2:/licence system:licence
    |******************************************| 100% (672B) Licence loaded successfully. Please reboot system to apply changes.
    esr-1200#



    После этого добавленную лицензию будет видно в выводе команды show licence:

    esr# show licence
    Active licence not found!



    After reboot:
    -------------------
    Name:    Eltex
    Version: 1.0
    Type:    ESR-1200
    S/N:     NP0C000022
    MAC:     A8:F9:4B:AB:D7:00
    Features:
     IPS - Intrusion Prevention System
    esr#
    esr#

    Для активации загруженной лицензии требуется перезагрузка устройства. После перезагрузки лицензия станет активной:

    esr# show licence
    Licence information
    -------------------
    Name:    Eltex
    Version: 1.0
    Type:    ESR-1200
    S/N:     NP0C000022
    MAC:     A8:F9:4B:AB:D7:00
    Features:
     IPS - Intrusion Prevention System
    esr#
    esr#



    На сервисных маршрутизаторах ESR загружаемая лицензия затирает уже активную лицензию! В случае, если в загружаемой лицензии отсутствует функционал, который был в уже активной лицензии, то после перезагрузки этот функционал перестанет работать:

    esr# show licence
    Licence information
    -------------------
    Name:    Eltex
    Version: 1.0
    Type:    ESR-1200
    S/N:     NP0C000022
    MAC:     A8:F9:4B:AB:D7:00
    Features:
     WIFI - Wi-Fi controller

     After reboot:
    ------------------
    Name:    Eltex
    Version: 1.0
    Type:    ESR-1200
    S/N:     NP0C000022
    MAC:     A8:F9:4B:AB:D7:00
    Features:
     IPS - Intrusion Prevention System
    esr-1200#



    В примере выше после перезагрузки устройства будет заблокирован доступ к функционалу под лицензией WIFI и все текущие настройки в конфигурации, связанные с Wi-Fi, перестанут быть активными.

    Таким образом в случае расширения списка доступного функционала, при обращении в техническую поддержку или коммерческий отдел компании "Eltex" необходимо сообщать информацию о списке уже активных лицензий, чтобы новый лицензионный файл уже содержал используемые функциональные лицензии.

    Источник:
    docs.eltex-co.ru

    Оценка товара ( 2 )
    5.0
    По параметрам производительности модели esr-15/15R и esr-100 близки.
    ОЗУ в ESR-15R и ESR-30 4гб.
    Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
    Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
    Ваш браузер сильно устарел.
    Обновите его до последней версии или используйте другой более современный.
    Пожалуйста, завершите проверку безопасности!
    0
    Корзина
    Наименование Артикул Количество Сравнить
