Доступен к заказу

Артикул:

Произв-сть, Гбит/с: 200

Произв-сть, Мпкт/с: 300

FIB: 1M IPv4/512k IPv6

RIB: до 3M IPv4 либо до 2M IPv6

1
год

2
года

3
года

5
лет

Без

8/5

24/7

Базовый
ремонт

Быстрая
подмена

Общие параметры ME5100S Eltex

Макс. скорость портов	10 G
Статус Минпромторг	Нет
ФСТЭК	Нет
Количество портов 10G	20
Размер базы FIB	1M IPv4/512k IPv6
RIB	до 3M IPv4 либо до 2M IPv6
Производительность, Gbps	200
Производительность, Mpps	300

Функции

BRAS

Да

Физические характеристики

Питание, В	2 смен.БП
Установка в стойку esr	2U

Габариты и вес

Размер коробки ШхВхГ, мм	650 x 150 x 550
Вес брутто, кг	9.7

Встроенные интерфейсы

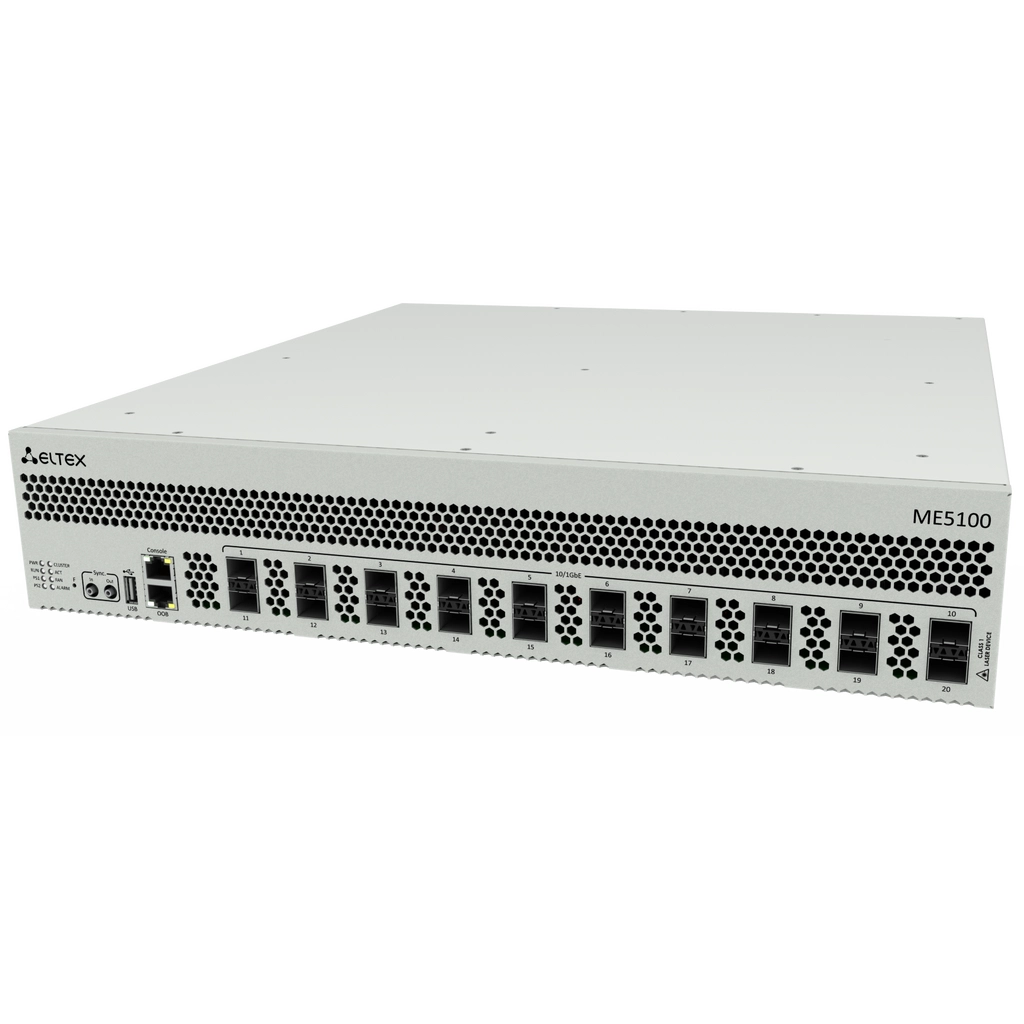

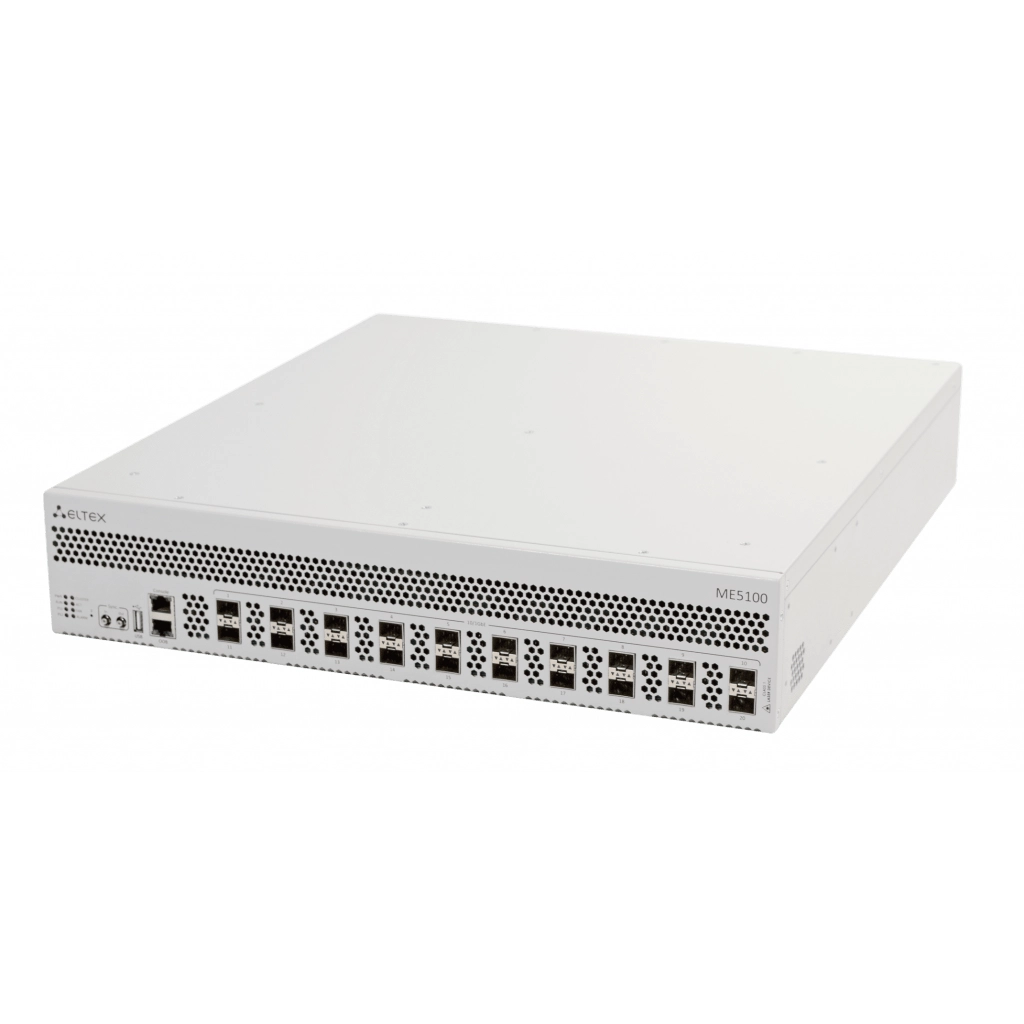

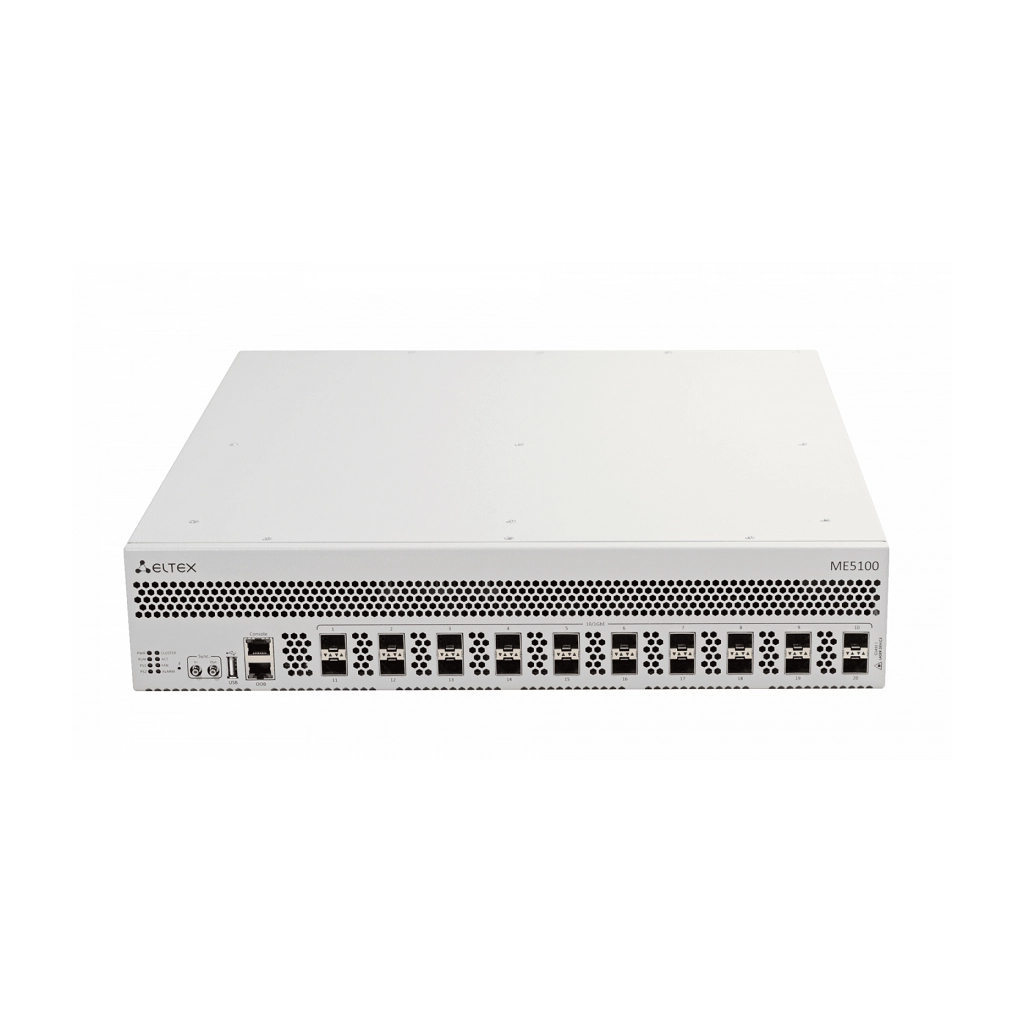

Сетевые интерфейсы 20 × 10GE SFP+. Поддерживают режим 1GE (1000BASE-X)
Возможно использование SFP-трансиверов 1000BASE-T
Out Of Band (OOB) порт 1GE (10/100/1000BASE-T)
Интерфейсы синхронизации 10 МГц In/Out SMB (SubMiniature-B) 50 Ом
Консольный порт RS-232 (RJ-45)
1 × USB 2.0

Производительность

Пропускная способность 200 Gbps, 300 Mpps
Объём буферной памяти 6 ГБ
Оперативная память 8 ГБ
Размер таблицы MAC-адресов 262 144
Количество bridge-доменов до 4K
Емкость таблиц маршрутизации:
- FIB: до 1M IPv4 либо до 512K IPv6. Ресурс является разделяемым с таблицами ARP и IPv6 ND cache
- RIB: до 3M IPv4 либо до 2M IPv6 (ограничено объемом свободной оперативной памяти)
Количество L3-интерфейсов до 4K
Количество MPLS VPN-соединений (сервисных туннелей L2/L3) - До 12K
Количество MPLS LSP (транспортных туннелей) - До 6K
Количество ARP-записей до 20K
Количество VRF (MPLS L3VPN) до 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)
Количество очередей QoS 96K

Физические характеристики

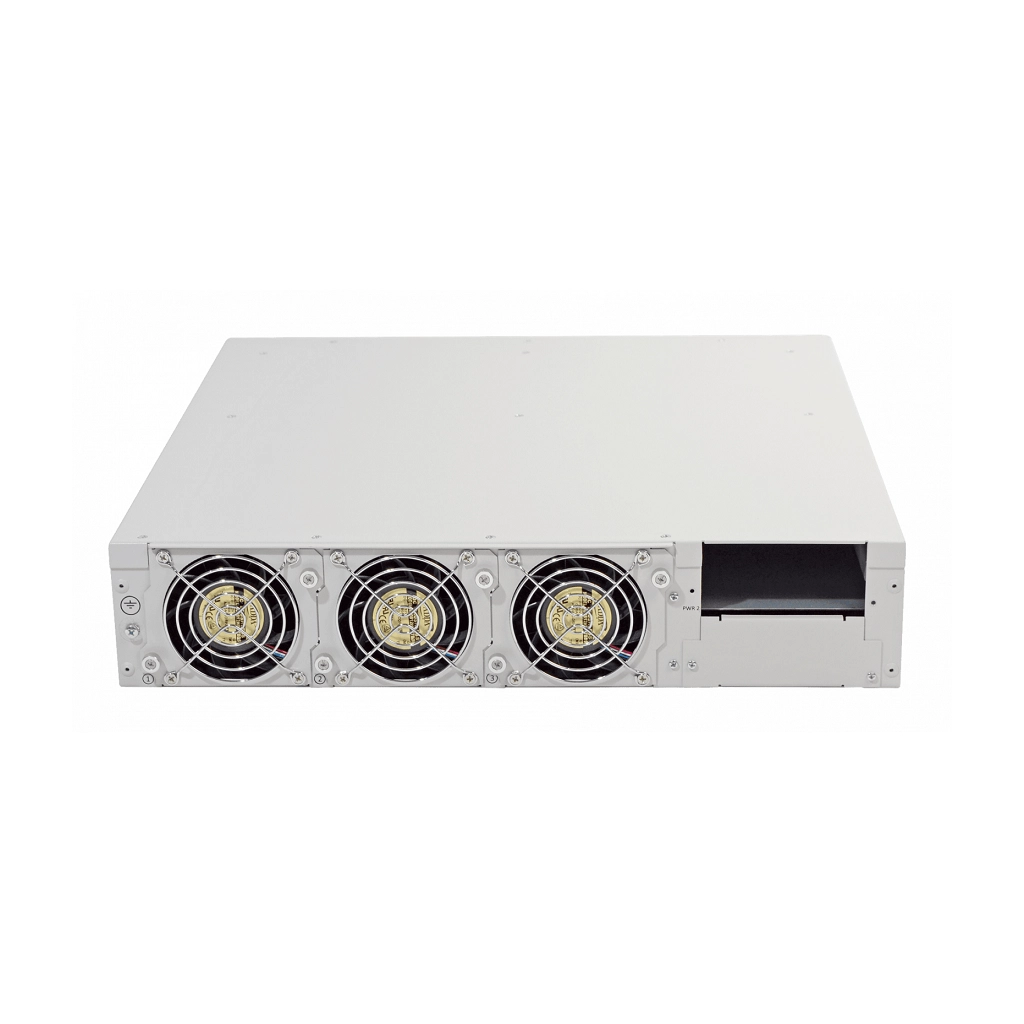

Вентиляция корпуса: Воздушный поток спереди назад (front-to-back). Три сменных модуля вентиляции с возможностью горячей замены
Источники питания:
- Два сменных источника питания с возможностью горячей замены
- Переменный ток: 150–250 В, 50 Гц
- Постоянный ток: 36–72 В
Максимальная потребляемая мощность - 250 Вт
Диапазон рабочих температур от 0 до 45^о C
Масса - 9,5 кг
Габаритные размеры (ШхВхГ) 440 x 87 x 500 мм

Функции интерфейсов

Группы интерфейсов LAG, LACP
Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
Интерфейсы IP unnumbered, функциональность Proxy ARP
Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
Равномерная балансировка трафика в группе
Multi-chassis LAG
Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
Traffic mirroring — SPAN, RSPAN
Поддержка SyncE
Поддержка QSFP-breakout с разбиением 4×10G и 4×25G
Поддержка объединения 4×10G интерфейсов в один 40G-интерфейс

Функции уровня L2

Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
Поддержка IEEE bridging (IEEE 802.1d)
Поддержка VLAN (IEEE 802.1q)
Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
Поддержка DHCP Snooping для бридж-доменов
Протокол LLDP
Поддержка EVPN/MPLS
Поддержка EVPN/VXLAN

Протоколы и функции уровня L3

Поддержка статической unicast-маршрутизации IPv4, IPv6
Поддержка протокола IS-IS
Поддержка OSPFv2, OSPFv3
Поддержка Border Gateway Protocol (BGP)
Поддержка BGP Route Reflector, BGP Additional Path
Поддержка BGP FlowSpec для IPv4 unicast
Поддержка фильтрации маршрутов (routemap, prefix-list)
Поддержка маршрутизации по политикам (Policy-based routing, PBR)
Поддержка интерфейсов в режиме unnumbered
Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер
Поддержка IPv4 ACL (access control lists) для транзитного трафика
Балансировка нагрузки ECMP
Поддержка VRF
Поддержка маршрутизации между VRF (Inter-VRF routing)
Поддержка RIPv2/RIPng

Управление Multicast

Поддержка PIM-SM, PIM-SSM, Anycast RP
Поддержка IGMP v2/v3, SSM mapping
MSDP
Поддержка MulticastVPN поверх mLDP
Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)

Функции MPLS

Поддержка Label Distribution Protocol (LDP)
Поддержка LDP FRR
Поддержка mLDP
Поддержка аутентификации LDP (Md5)
Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое по-строение туннелей с указанием промежуточных узлов
Поддержка аутентификации RSVP-TE
Поддержка RSVP-TE FRR (detour, facility)
Поддержка RSVP-TE end-to-end protection
Поддержка RSVP-TE autobandwidth
Поддержка Multiprotocol extensions for BGP-4
Поддержка BGP labeled unicast
Поддержка MPLS pseudowire с функциональностью PW backup
Поддержка MPLS FAT PW (flow-aware transport)
Поддержка MPLS L2VPN
- VPWS
- VPLS LDP signalling («Martini»)
- VPLS BGP autodiscovery/signalling («Kompella»)
- L2VPN Inter-AS option C
Поддержка MPLS L3VPN
- L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
- BGP 6VPE
- L3VPN inter-AS option A, option C
- Назначение меток в режиме label-per-vrf
Утилиты LSP ping и LSP traceroute
Поддержка LDPoRSVP

QoS

Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
До 8 очередей на логический интерфейс, одна SP-очередь
Поддержка счетчиков на очередях QoS
Поддержка Weighted random early detection (WRED)
Настройка размера очередей и размера вспышек (burst)
Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
Маркировка и обработка QoS на основе списков контроля доступа (ACL)
Storm Control

Управление и мониторинг

Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
Протокол NETCONF
Экспорт статистических данных (Netflow v9, v5, IPFIX)¹
Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
Удаленная смена ПО
Мониторинг параметров и ресурсов системы
Поддержка syslog
Синхронизация времени, протоколы NTP, SNTP
Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
Возможность ограничения скорости перехвата трафика на CPU
Поддержка ELTEX IP SLA

Функции обеспечения надежности

Резервирование модулей управления, время обнаружения аварии одного из модулей — не более 300 мс
Синхронизация FIB/ARP-таблиц между модулями управления
Graceful Restart для протоколов маршрутизации
Non-stop forwarding
Обновление ПО с минимальным перерывом сервиса (In-service Software Upgrade)
Хранение двух версий ПО на внутреннем накопителе
Возможность отката на предыдущую версию ПО при проведении обновления

* Модель ME5100 снята с производства. Маршрутизатор ME5100S является обновленной модификацией ME5100 и поддерживает синхронизацию SyncE.

¹Требуется наличие модуля статистики ME5000-SM-STAT/ME5000-SM-STAT2 в фиксированном устройстве либо на всех линейных картах модульного устройства

* Модель ME5100 снята с производства. Маршрутизатор ME5100S является обновленной модификацией ME5100 и поддерживает синхронизацию SyncE.

Маршрутизаторы MЕ5100S - это многофункциональные устройства с высокой плотностью портов, предназначенные для использования на сетях операторов связи в качествеагрегирующих маршрутизаторов и маршрутизаторов границы транспортной IP/MPLS-сети.

Маршрутизаторы предоставляют экономичное, компактное и высокопроизводительное решение, которое может быть использовано для организации точек присутствия оператора при предоставлении услуг передачи данных крупным заказчикам с высокими требованиями к надежности. Отказоустойчивость устройств обеспечивается путем резервирования источников питания (1+1) и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.

Основными функциональными возможностями устройства, помимо маршрутизации и коммутации трафика, является широкая поддержка механизмов коммутации MPLS, в том числе сервисов MPLS Layer3 VPN, VPLS (Kompella/Martini), VPWS с возможностями pseudowire backup, маршрутизация Multicast-трафика с поддержкой протоколов PIM-SM/PIM-SSM/MSDP/Anycast PIM, а также широкие возможности QoS, позволяющие использовать устройства в качестве граничных маршрутизаторов сети для терминации клиентских сервисов.

ME5100S представляют собой маршрутизаторы с фиксированным набором сетевых интерфейсов, сменными блоками питания и модулями вентиляции и могут применяться в тех местах сети, где требуется высокая производительность в компактном форм-факторе. Маршрутизаторы предназначены для установки в 19" конструктив и имеют высоту 2U.
