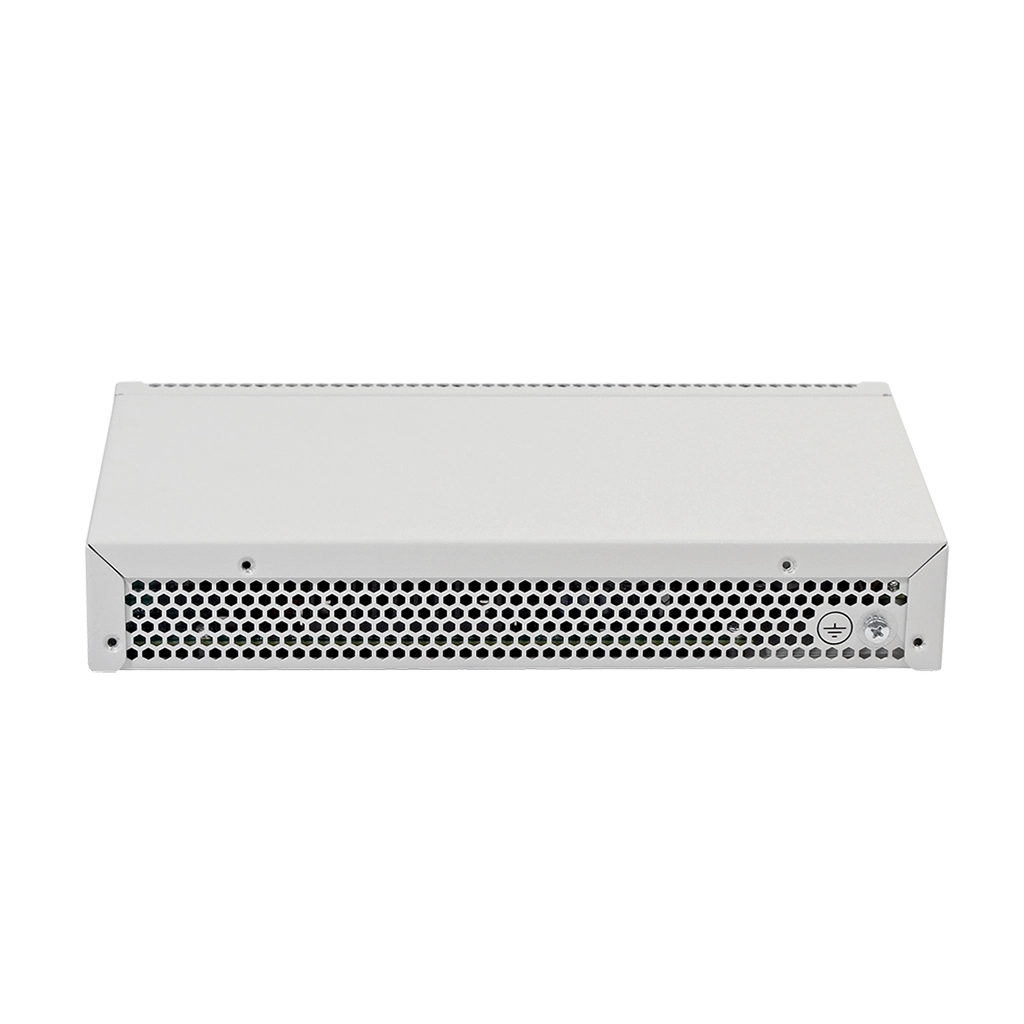

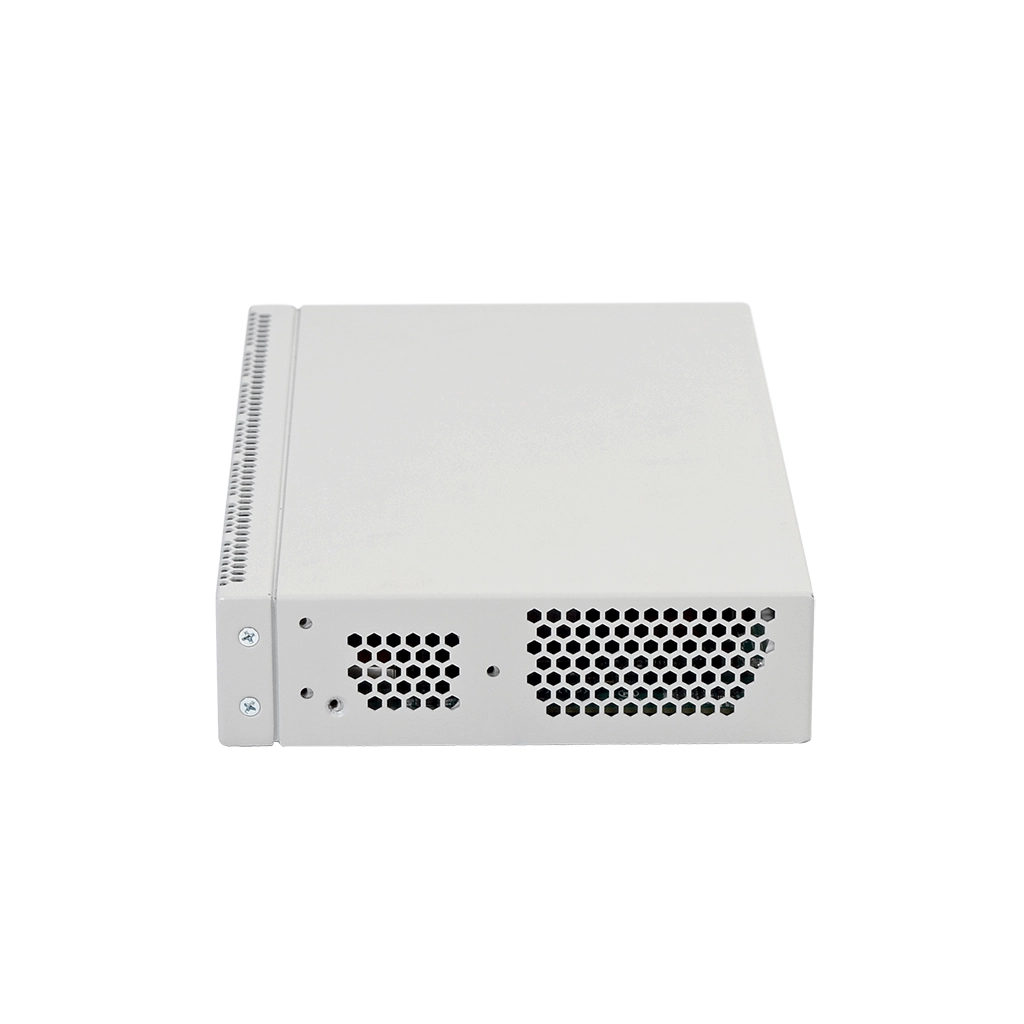

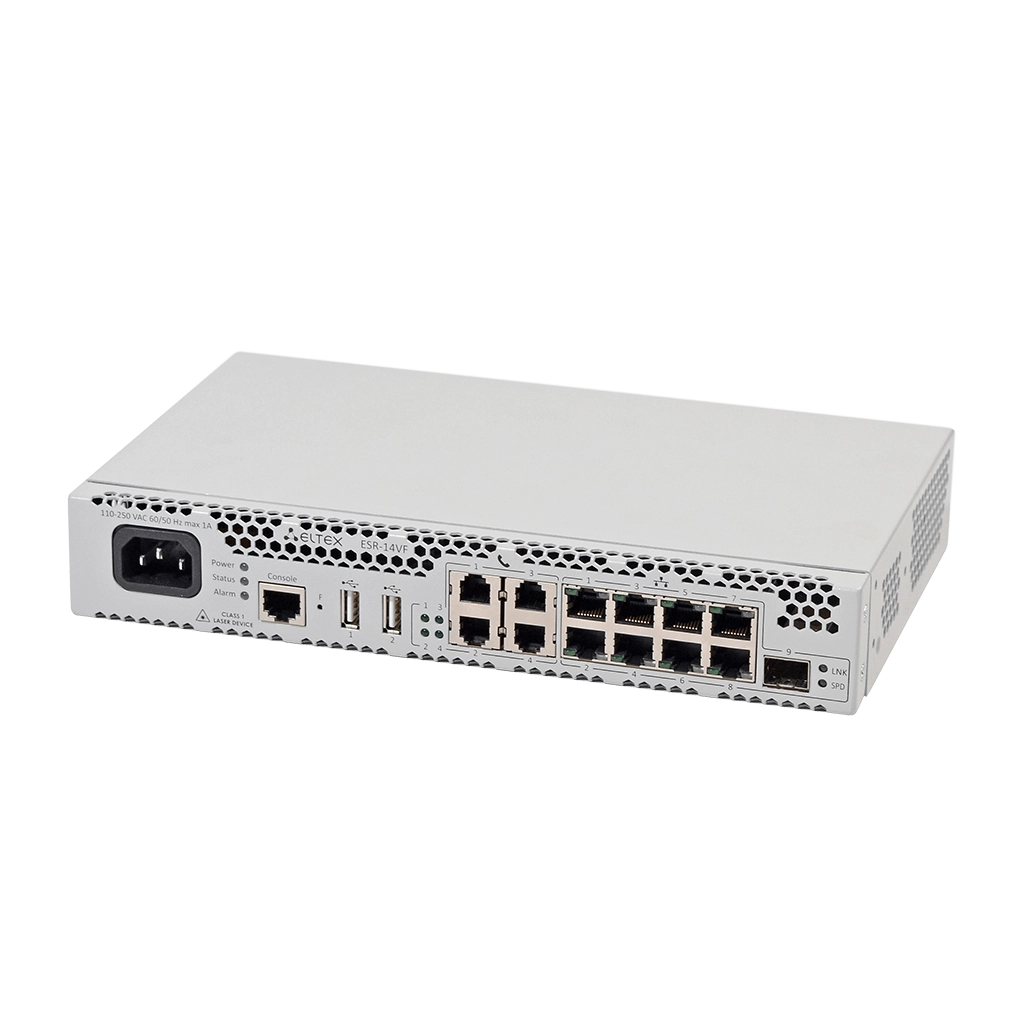

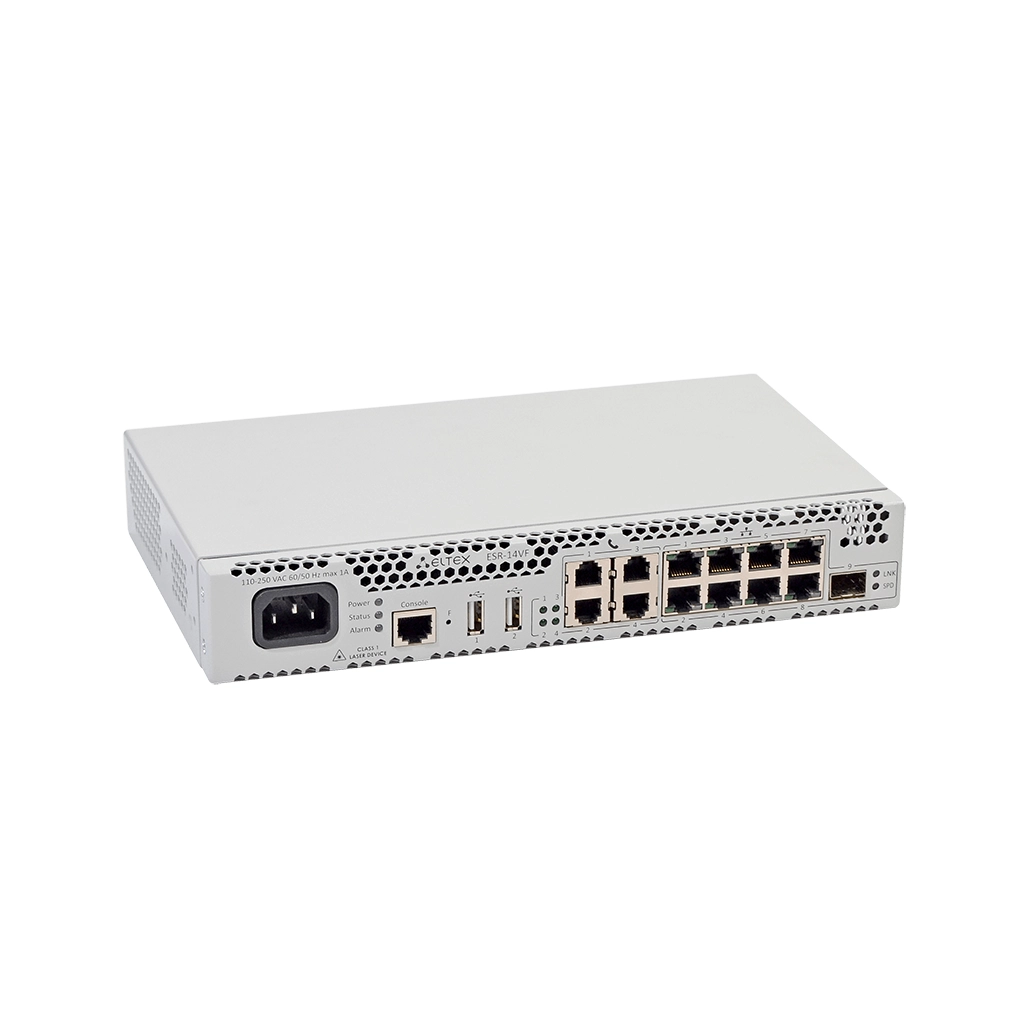

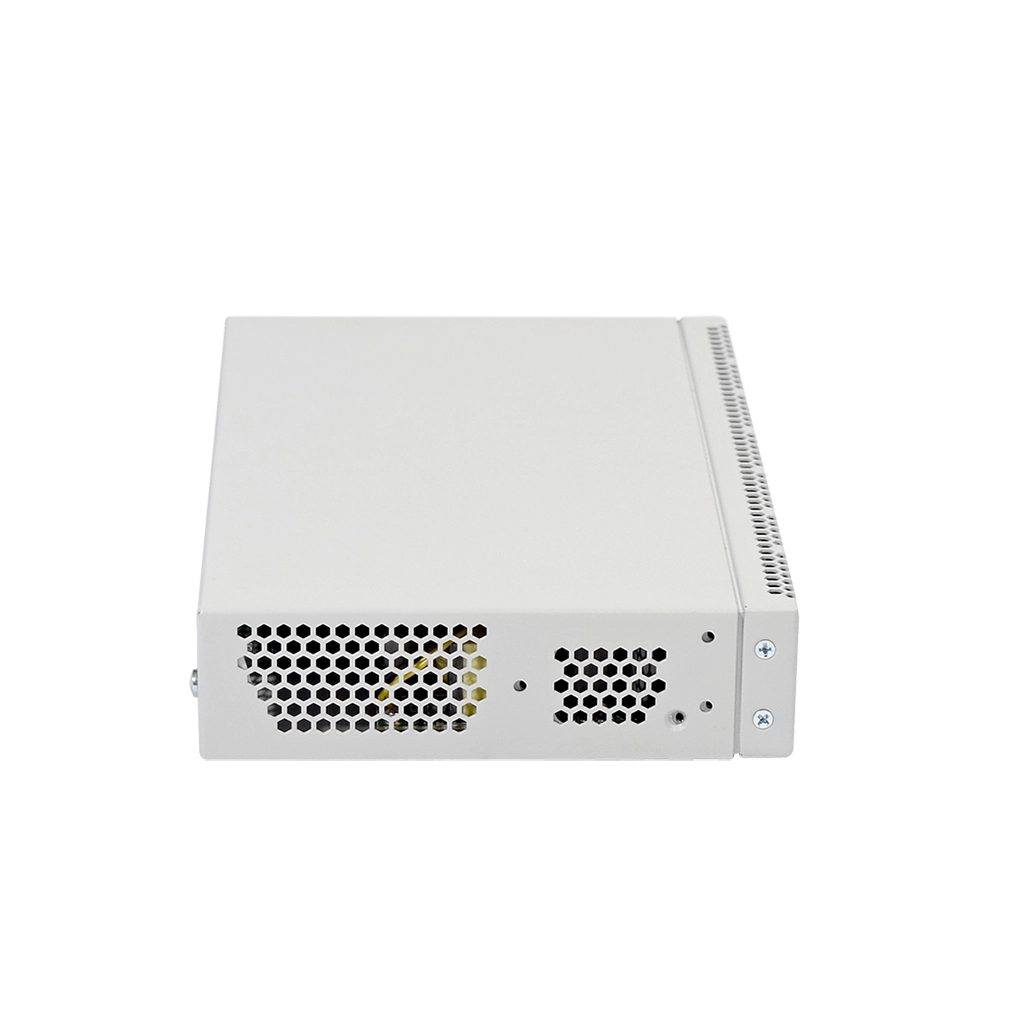

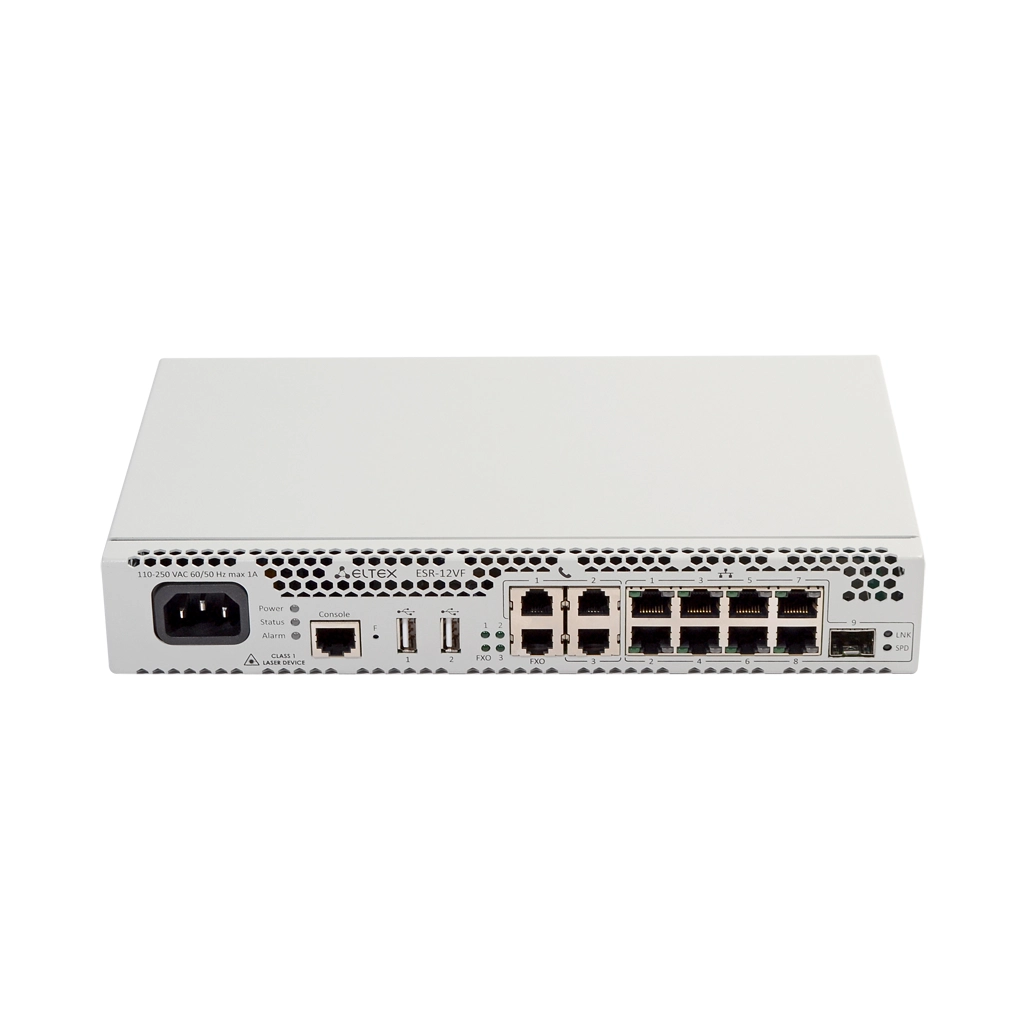

ESR-14VF Сервисный маршутизатор

Индивидуальный заказ

ESR-14VF - сервисный маршрутизатор, предназначенный для использования в корпоративных сетях связи для подключения небольших и средних офисов компаний.

Eltex
Артикул: ESR-14VF
Цена:
Под заказ
Гарантия: 12 мес.
Скидка с первого заказа!
Мы дилер №1 Eltex
Хит
ESR-10 Сервисный маршрутизатор
4 x 10/100/1000Base-T
2 x 1000Base-X SFP
2 x USB2.0
37 486
ESR-1000 Сервисный маршрутизатор
Сервисный маршрутизатор ESR-1000: 24х1G, 10G Base-R SFP+.NAT, Firewall, функции L2 и L3 маршрутизатора
658 236
ESR-100 Сервисный маршрутизатор
4 x Combo
NAT, Firewall
функции L2 и L3 маршрутизатора
146 987
Хит
ESR-200 Сервисный маршрутизатор
4 х 10/100/1000 Base-T
4 x Combo
NAT, Firewall
функции L2 и L3 маршрутизатора
179 665
ESR-1200 Маршрутизатор L4, 8 портов SFP+, 12 портов 1G
Сервисный маршрутизатор ESR-1200: 4х combo 10/100/1000BASE-T/1000BaseX, 8х 10GBASE-R SFP+, 12x 10/100/1000BASE-T
653 324
ESR-12V Сервисный маршутизатор
8 х 10/100/1000 Base-T
3 x FXS
1 x FXO
91 476
ESR-12VF Сервисный маршутизатор
8 х 10/100/1000 Base-T
1 х 1000Base-X (SFP)
1 х RS-232 (RJ-45)
93 102
ESR-1700 сервисный маршрутизатор
Сервисный маршрутизатор ESR-1700, 4х combo 10/100/1000BASE-T/1000Base-X,8х 10GBASE-R SFP+
2 776 651
ESR-20 Сервисный маршрутизатор
2 х 10/100/1000Base-T
2 x Combo
1 x USB 2.0 | 1 x USB3.0
слот для SD-карт
187 712
ESR-21 Сервисный маршрутизатор
8х10/100/1000Base-T; 4хEthernet 10/100/1000 Base-X (SFP); 1xRS-232 (RJ-45); 3xSerial (RS-232); 2 порта USB2.0
217 593
Новинка
ESR-1500 Сервисный маршрутизатор
4х10/100/1000BASE-T, 4хCombo 10/100/1000BASE-T/1000BASE-X, 4х10GBASE-R SFP+
902 699
Индивидуальный заказ
ESR-1511 сервисный маршрутизатор
Сервисный маршрутизатор ESR-1511, 4x10/100/1000BASE-T, 4хCombo 10/100/1000BASE-T/1000BASE-X, 4х10GBASE-R SFP+, 2x40GBASE-SR4/LR4 QSFP+
Новинка
ESR-3100 сервисный маршрутизатор
Сервисный маршрутизатор ESR-3100, Ethernet 10/100/1000BASE-T (LAN/WAN) - 8,10GBASE-R SFP+/1000BASE-X (LAN/WAN) - 8
В разработке
ESR-3200 сервисный маршрутизатор
Сервисный маршрутизатор ESR-3200, 25х1000BASE-X/10GBASE-R/25GBASE-R, 1 xUSB3.0, 1 слот для SD-карт, Console
В разработке
ESR-3300 сервисный маршрутизатор
Сервисный маршрутизатор ESR-3300, 4 x 100Gbps, 4 x 25Gbps, 1 xUSB3.0
Количество маршрутов ISIS 30k
Количество маршрутов RIP 10k
Количество портов esr 9
Производительность на пакетах 24
Производительность esr 0,32
Установка в стойку esr 1U
Макс. скорость портов 1 G
BRAS esr Нет
Количество портов 1G 9
Питание AC
Размер базы FIB 800k
Количество маршрутов BGP 800k
Количество маршрутов OSPF 30k

Запись вебинаров "Маршрутизаторы ESR" 1 и 2 часть




Маршрутизатор для филиалов и малых офисов

Сервисный маршрутизатор ESR-14VF обладает единым фунционалом ESR, помимо BRAS и протокола STP, отлично подходит для построения филиальной сети или использования в малых офисах. Маршуртизатор имеет отдельный чип под телефонию, можно подключать IP телефоны, также есть 4 FXS порта под обычные телефоны. Если же необходимо зарезервировать телефонное подключение по аналоговой линии через порт FXO в случае отсутствия связи до центральной АТС- то можно рассмотреть маршрутизаторы ESR-12V, ESR-12VF.

Ключевые преимущества

  • Решение для небольших и средних офисов
  • Развитый интерфейс командной строки для управления
  • Гибкое конфигурирование сервисов
  • Возможность сопряжения с оборудованием ведущих производителей
  • Порты FXS для подключения телефонов
  • Функциональность межсетевого экрана и маршрутизатора

Краткое описание

ESR-14VF - сервисный маршрутизатор,предназначенный для использования в корпоративных сетях связи для подключения небольших и средних офисов компаний.Функциональность межсетевого экрана и маршрутизатора позволяет обеспечить безопасность при различных вариантах подключения через сеть Интернет.
ESR-14VF имеет в составе порты FXS, что позволяет установить в офисе до четырех аналоговых телефонных аппаратов и подключить их к корпоративной телефонной сети без применения отдельных телефонных шлюзов.

Пакетный процессор Broadcom NS+ (BCM58625)

Интерфейсы

  • 8хEthernet 10/100/1000BASE-T
  • 1xEthernet 10/100/1000BASE-X SFP
  • 1xConsole (RJ-45)
  • 4xFXS
  • 2хUSB 2.0

Подключаемые интерфейсы

  • USB 3G/4G/LTE модем
  • E1 TopGate SFP

Производительность

  • Производительность Firewall/NAT/маршрутизации (фреймы 1518B) - 0,33 Гбит/c; 27 k пкт/с
  • Производительность Firewall/NAT/маршрутизации (фреймы 70B) - 25 Мбит/c; 42 k пкт/c
  • Производительность IPsec VPN (фреймы 1456B) - 153 Мбит/c; 13 k пкт/с
  • Производительность IPS/IDS 10k правил - 34,20 Мбит/c; 8,5 k пкт/с
  • Производительность коммутации MPLS (фреймы 1518B) - 0,42 Гбит/c; 39 k пкт/c

Системные характеристики

  • Количество VPN-туннелей - 10
  • Статические маршруты - 1k
  • Количество конкурентных сессий - 4k
  • Поддержка VLAN - до 4k активных VLAN в соответствии с 802.1Q
  • Количество маршрутов BGP - 800k
  • Количество маршрутов OSPF - 30k
  • Количество маршрутов RIP - 10k
  • Таблица MAC-адресов - 2k записей на бридж
  • Размер базы FIB - 800k
  • VRF Lite - 32

Клиенты Remote Access VPN

  • PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH

Сервер Remote Access VPN

  • L2TP/PPTP/OpenVPN/IPsec XAUTH

Site-to-site VPN

  • IPSec: режимы "policy-based" и "route-based"
  • DMVPN
  • Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camelia
  • Аутентификация сообщений IKE MD5, SHA-1, SHA-2

Туннелирование

  • IPoGRE, EoGRE
  • IPIP
  • L2TPv3
  • LT (inter VRF-lite routing)

Функции L2

  • Коммутация пакетов (bridging)
  • Агрегация интерфейсов LAG/LACP (802.3ad)
  • Поддержка VLAN (802.1Q)
  • Логические интерфейсы
  • LLDP, LLDP MED
  • VLAN на основе MAC

Функции L3 (IPv4/IPv6)

  • Трансляция адресов NAT, Static NAT, ALG
  • Статические маршруты
  • Динамические протоколы маршрутизации RIPv2, OSPFv2/v3, BGP
  • Фильтрация маршрутов (prefix list)
  • VRF Lite
  • Policy Based Routing (PBR)
  • BFD для BGP, OSPF, статических маршрутов

BRAS (IPoE)1

  • Терминация пользователей
  • Белые/черные списки URL
  • Квотирование по объёму трафика, по времени сессии, по сетевым приложениям
  • HTTP/HTTPS Proxy
  • HTTP/HTTPS Redirect
  • Аккаунтинг сессий по протоколу Netflow
  • Взаимодействие с серверами ААА, PCRF
  • Управление полосой пропускания по офисам и SSID, сессиям пользователей
  • Аутентификация пользователей по MAC- или IP-адресам

Функции сетевой защиты

  • Система обнаружения и предотвращения вторжений (IPS/IDS)1
  • Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента - наборы правил, предоставляемые Kaspersky SafeStream Ii1
  • Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript)
  • Zone-based Firewall
  • Фильтрация фаерволом на базе L2/L3/L4 полей и по приложениям
  • Поддержка списков контроля доступа на базе L2/L3/L4 полей
  • Защита от DoS/DDoS атак и оповещение об атаках
  • Логирование событий атак, событий срабатывания правил

Качество обслуживания (QoS)

  • До 8-ми приоритетных очередей на порт
  • L2 и L3 приоритизация трафика (802.1p, DSCP, IP Precedence)
  • Предотвращение перегрузки очередей RED, GRED
  • Назначение приоритетов по портам, по VLAN
  • Средства перемаркирования приоритетов
  • Применение политик (policy-map)
  • Управление полосой пропускания (shaping)
  • Иерархический QоS
  • Маркировка сессий

Управление IP-адресацией (IPv4/IPv6)

  • Статические IP-адреса
  • DHCP-клиент
  • DHCP Relay Option 82
  • Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
  • DNS resolver
  • IP unnumbered

Средства обеспечения надежности сети

  • VRRP v2,v3
  • Управление маршрутами на основе состояния VRRP (tracking)
  • Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
  • Резервирование сессий firewall

Мониторинг и управление

  • Поддержка стандартных и расширенных SNMP MIB, RMONv1
  • Встроенный Zabbix agent
  • Аутентификация по локальной базе пользователей, RADIUS, TACACS+, LDAP
  • Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
  • Интерфейсы управления CLI
  • Поддержка Syslog
  • Монитор использования системных ресурсов
  • Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
  • Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
  • Поддержка NTP
  • Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
  • Локальное управление через консольный порт RS-232 (RJ-45)
  • Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
  • Вывод информации по сервисам/процессам
  • Локальное/удаленное сохранение конфигураций маршрутизатора

MPLS

  • Поддержка протокола LDP
  • Поддержка L2VPN VPWS
  • Поддержка L2VPN VPLS Martini Mode
  • Поддержка L2VPN VPLS Kompella Mode
  • Поддержка L3VPN MP-BGP

Функции контроля SLA

  • Eltex SLA
  • Оценка параметров каналов связи:
    • Delay (one-way/two-way
    • Jitter (one-way/two-way)
    • Packet loss (one-way/two-way)
    • Коэффициент ошибок в пакета
    • Нарушение последовательности доставки пакетов
  • Wellink SLA (wiSLA)1

Протоколы VoIP

  • SIP

Голосовые кодеки

  • G.711 a-law, µ-law
  • G.723.1
  • G.729 (A/B)

 Передача факса

  • T.38 UDP Real-Time Fax
  • a-law, µ-law G.711 pass-through

Голосовые стандарты

  • VAD (детектор активности речи)
  • CNG (генерация комфортного шума)
  • AEC (эхо компенсация, рекомендации G.165, G.168)

DTMF

  • DTMF Обнаружение и генерирование сигналов
  • Передача методами INBAND, RFC 2833, SIP INFO

Типы подключений

  • Статический IP-адрес
  • DHCP-клиент

Дополнительные виды обслуживания

  • Удержание вызова (CallHold)
  • Передача вызова (CallTransfer)
  • Уведомление о поступлении нового вызова (CallWaiting)
  • Переадресация по занятости (CFB)
  • Переадресация по неответу (CFNR)
  • Безусловная переадресация (CFU)
  • Caller ID
  • Запрет выдачи Caller ID (CLIR)
  • Горячая/теплая линия (Hotline/Warmline)
  • Групповой вызов (CallGroup)
  • Трехсторонняя конференция (3-Way conference)

Возможности VoIP

  • Внутренняя коммутация соединений
  • Работа без SIP-сервера
  • Гибкий план нумерации
  • Профили настроек для портов
  • Применение настроек без перезагрузки
  • Поддержка IMS (3GPP TS 24.623) для управления услугами Hold, CW, 3Way-conference, Hotline

Физические характеристики и условия окружающей среды

  • Максимальная потребляемая мощность: 22 Вт
  • Питание: 100-264В AC, 60/50 Гц
  • Интервал рабочих температур: от 0 до +40°С
  • Интервал температуры хранения от -40 до +70°С
  • Относительная влажность при эксплуатации: не более 80%
  • Относительная влажность при хранении: от 10% до 95%
  • Габаритные размеры (ШхВxГ, мм): 267х43,6х160,5
  • Вес: 1 кг
  • Срок службы: не менее 15 лет

Набор функций соответствует версии ПО 1.13.0
1 Активизируется лицензией

Шнур питания 220В
Шнур питания 220В
Комплект крепления в 19"стойку
Комплект крепления в 19"стойку
Документация
Документация
[ESR] Очистка конфигурации ESR или сброс на заводскую конфигурацию для версий до 1.1.0 включительно
Очистка конфигурации происходит путем копирования конфигурации по умолчанию в candidate-config и применения внесенных изменений:

esr# copy fs://default-config fs://candidate-config

Процесс сброса на заводскую конфигурацию аналогичен.

esr# copy fs://factory-config fs://candidate-config

Изменения конфигурации вступают в действие после применения:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

[ESR] Настройка SNMP
SNMP (англ. Simple Network Management Protocol — простой протокол сетевого управления) — протокол, предназначенный для управления устройствами в IP-сетях на основе архитектур TCP/UDP. SNMP предоставляет данные для управления в виде переменных, описывающих конфигурацию управляемой системы.

Задача: Настроить SNMPv3 сервер с аутентификацией и шифрованием данных для пользователя admin. IP-адрес маршрутизатора esr - 192.168.52.41, ip-адрес сервера - 192.168.52.8.

Рисунок 1 - Схема сети.
Рисунок 1 – Схема сети

Решение:

Предварительно нужно выполнить следующие действия:

  • указать зону для интерфейса gi1/0/1;
  • настроить IP-адрес для интерфейсов gi1/0/1.

Основной этап конфигурирования:

Включаем SNMP-сервер:

esr(config)# snmp-server

Создаем пользователя SNMPv3:

esr(config)# snmp-server user admin

Определим режим безопасности:

esr(snmp-user)# authentication access priv

Определим алгоритм аутентификации для SNMPv3-запросов:

esr(snmp-user)# authentication algorithm md5

Устанавим пароль для аутентификации SNMPv3-запросов:

esr(snmp-user)# authentication key ascii-text 123456789

Определим алгоритм шифрования передаваемых данных:

esr(snmp-user)# privacy algorithm aes128

Устанавим пароль для шифрования передаваемых данных:

esr(snmp-user)# privacy key ascii-text 123456789

Активируем SNMPv3-пользователя :

esr(snmp-user)# enable

Определяем сервер-приемник Trap-PDU сообщений:

esr(config)# snmp-server host 192.168.52.41

Изменения конфигурации вступят в действие после применения:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

[ESR] Настройка MultiWAN
Рекомендуемый порядок действий:

Задача: Настроить маршрут к серверу (108.16.0.1/28) с возможностью балансировки нагрузки.

Рисунок 1 - Схема сети.
Рисунок 1 – Схема сети

Решение:

Предварительно нужно выполнить следующие действия:

  • настроить зоны для интерфейсов te1/0/1 и te1/0/2;
  • указать IP-адреса для интерфейсов te1/0/1 и te1/0/2.

Основной этап конфигурирования:

Настроим маршрутизацию:

еsr(config)# ip route 108.16.0.0/28 wan load-balance rule 1

Создадим правило WAN:

еsr(config)# wan load-balance rule 1

Укажем участвующие интерфейсы:

еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/2
еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/1

Включим созданное правило балансировки и выйдем из режима конфигурирования правила:

еsr(config-wan-rule)# enable
еsr(config-wan-rule)# exit

Создадим список для проверки целостности соединения:

еsr(config)# wan load-balance target-list google

Создадим цель проверки целостности:

esr(config-target-list)# target 1

Зададим адрес для проверки, включим проверку указанного адреса и выйдем:

еsr(config-wan-target)# ip address 8.8.8.8
еsr(config-wan-target)# enable
еsr(config-wan-target)# exit

Настроим интерфейсы. В режиме конфигурирования интерфейса te1/0/1 указываем nexthop:

еsr(config)# interface tengigabitethernet 1/0/1
еsr(config-if)# wan load-balance nexthop 203.0.0.1

В режиме конфигурирования интерфейса te1/0/1 указываем список целей для проверки соединения:

еsr(config-if)# wan load-balance target-list google

В режиме конфигурирования интерфейса te1/0/1 включаем WAN-режим и выходим:

еsr(config-if)# wan load-balance enable
еsr(config-if)# exit

В режиме конфигурирования интерфейса te1/0/2 указываем nexthop:

еsr(config)# interface tengigabitethernet 1/0/2
еsr(config-if)# wan load-balance nexthop 65.6.0.1

В режиме конфигурирования интерфейса te1/0/2 указываем список целей для проверки соединения:

еsr(config-if)# wan load-balance target-list google

В режиме конфигурирования интерфейса te1/0/2 включаем WAN-режим и выходим:

еsr(config-if)# wan load-balance enable
еsr(config-if)# exit

Изменения конфигурации вступят в действие после применения:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

Для переключения в режим резервирования настроим следующее:

Заходим в режим настройки правила WAN:

еsr(config)# wan load-balance rule 1

Функция MultiWAN также может работать в режиме резервирования, в котором трафик будет направляться в активный интерфейс c наибольшим весом. Включить данный режим можно следующей командой:

еsr(config-wan-rule)# failover

Изменения конфигурации вступят в действие после применения:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

[ESR] Конфигурирование Destination NAT
Функция Destination NAT (DNAT) состоит в преобразовании IP-адреса назначения у пакетов, проходящих через сетевой шлюз.

DNAT используется для перенаправления трафика, идущего на некоторый «виртуальный» адрес в публичной сети, на «реальный» сервер в локальной сети, находящийся за сетевым шлюзом. Эту функцию можно использовать для организации публичного доступа к серверам, находящимся в частной сети и не имеющим публичного сетевого адреса.

Задача: Организовать доступ из публичной сети, относящейся к зоне «UNTRUST», к серверу локальной сети в зоне «TRUST». Адрес сервера в локальной сети - 10.1.1.100. Сервер должен быть доступным извне по адресу 1.2.3.4, доступный порт 80.

Решение:

Создадим зоны безопасности «UNTRUST» и «TRUST». Установим принадлежность используемых сетевых интерфейсов к зонам. Одновременно назначим IP-адреса интерфейсам.

esr# configure
esr(config)# security zone UNTRUST
esr(config-zone)# exit
esr(config)# security zone TRUST
esr(config-zone)# exit
esr(config)# interface gigabitethernet 1/0/1
esr(config-if-gi)# security-zone TRUST
esr(config-if-gi)# ip address 10.1.1.1/25
esr(config-if-gi)# exit
esr(config)# interface tengigabitethernet 1/0/1
esr(config-if-te)# ip address 1.2.3.4/29
esr(config-if-te)# security-zone UNTRUST
esr(config-if-te)# exit

Создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

  • NET_UPLINK – профиль адресов публичной сети;
  • SERVER_IP – профиль адресов локальной сети;
  • SRV_HTTP – профиль портов.

esr(config)# object-group network NET_UPLINK
esr(config-object-group-network)# ip address 1.2.3.4
esr(config-object-group-network)# exit
esr(config)# object-group service SRV_HTTP
esr(config-object-group-network)# port 80
esr(config-object-group-network)# exit
esr(config)# object-group network SERVER_IP
esr(config-object-group-network)# ip address 10.1.1.100
esr(config-object-group-network)# exit

Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 1.2.3.4 из внешней сети.

esr(config)# nat destination
esr(config-dnat)# pool SERVER_POOL
esr(config-dnat-pool)# ip address 10.1.1.100
esr(config-dnat-pool)# ip port 80
esr(config-dnat-pool)# exit

Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «UNTRUST». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».

esr(config-dnat)# ruleset DNAT
esr(config-dnat-ruleset)# from zone UNTRUST
esr(config-dnat-ruleset)# rule 1
esr(config-dnat-rule)# match destination-address NET_UPLINK
esr(config-dnat-rule)# match protocol tcp
esr(config-dnat-rule)# match destination-port SERV_HTTP
esr(config-dnat-rule)# action destination-nat pool SERVER_POOL
esr(config-dnat-rule)# enable
esr(config-dnat-rule)# exit
esr(config-dnat-ruleset)# exit
esr(config-dnat)# exit

Для пропуска трафика, идущего из зоны «UNTRUST» в «TRUST», создадим соответствующую пару зон. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP», и прошедший преобразование DNAT.

esr(config)# security zone-pair UNTRUST TRUST
esr(config-zone-pair)# rule 1
esr(config-zone-rule)# match source-address any
esr(config-zone-rule)# match destination-address SERVER_IP
esr(config-zone-rule)# match protocol any
esr(config-zone-rule)# match destination-nat
esr(config-zone-rule)# action permit
esr(config-zone-rule)# enable
esr(config-zone-rule)# exit
esr(config-zone-pair)# exit
esr(config)# exit

Изменения конфигурации вступят в действие после применения:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

Произведенные настройки можно посмотреть с помощью команд:

esr# show ip nat destination pools
esr# show ip nat destination rulesets
esr# show ip nat proxy-arp
esr# show ip nat translations

[ESR] Применение заводских настроек на ESR
Чтобы выполнить сброс к заводским настройкам, нужно выполнить команды:
Сброс конфигурации до заводских настроек
esr-Х# copy system:factory-config system:candidate-config
Copy factory configuration to candidate configuration...
Read factory configuration...

Применение конфигурации
esr-Х# commit
Nothing to commit in configuration
2017-01-16T08:57:27+00:00 %CLI-I-CRIT: user admin from console input: commit
esr-Х# confirm
Nothing to confirm in configuration. You must commit some changes first.
2017-01-16T08:57:30+00:00 %CLI-I-CRIT: user admin from console input: confirm



Если нет удаленного доступа, то нужно нажать функциональную кнопку F на передней панели более, чем на 10 секунд. При отпускании кнопки маршрутизатор перезагрузится с заводскими настройками.

[ESR] Настройка VRF Lite
VRF (Virtual Routing and Forwarding) – технология, которая позволяет изолировать маршрутную информацию, принадлежащую различным классам (например, маршруты одного клиента).

Рисунок 1 - Схема сети.
Рисунок 1 – Схема сети

Задача: К маршрутизатору серии ESR подключены 2 сети, которые необходимо изолировать от остальных сетей.

Решение:

Создадим VRF:

esr(config)# ip vrf bit
esr(config-vrf)# exit

Создадим зону безопасности:

esr(config)# security zone vrf-sec
esr(config-zone)# ip vrf forwarding bit
esr(config-zone)# exit

Создадим правило для пары зон и разрешим любой TCP/UDP-трафик:

esr(config)# security zone-pair vrf-sec vrf-sec
esr(config-zone-pair)# rule 1
esr(config-zone-rule)# match source-address any
esr(config-zone-rule)# match destination-address any
esr(config-zone-rule)# match protocol udp
esr(config-zone-rule)# match source-port any
esr(config-zone-rule)# match destination-port any
esr(config-zone-rule)# action permit
esr(config-zone-rule)# enable
esr(config-zone-rule)# exit
esr(config-zone-pair)# rule 2
esr(config-zone-rule)# match source-address any
esr(config-zone-rule)# match destination-address any
esr(config-zone-rule)# match protocol tcp
esr(config-zone-rule)# match source-port any
esr(config-zone-rule)# match destination-port any
esr(config-zone-rule)# action permit
esr(config-zone-rule)# enable
esr(config-zone-rule)# exit

Создадим привязку интерфейсов, назначим IP-адреса, укажем принадлежность к зоне:

esr(config)# interface gigabitethernet 1/0/7
esr(config-if-gi)# ip vrf forwarding bit
esr(config-if-gi)# ip address 10.20.0.1/24
esr(config-if-gi)# security-zone vrf-sec
esr(config-if-gi)# exit
esr(config)# interface gigabitethernet 1/0/14.10
esr(config-subif)# ip vrf forwarding bit
esr(config-subif)# ip address 10.30.0.1/16
esr(config-subif)# security-zone vrf-sec
esr(config-subif)# exit
esr(config)# exit

Изменения конфигурации вступят в действие после применения:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

Информацию об интерфейсах, привязанных к VRF, можно посмотреть командой:

esr# show ip vrf

Таблицу маршрутов VRF можно просмотреть с помощью команды:

esr# show ip route vrf bit

[ESR] Настройка Netflow
Netflow — сетевой протокол, предназначенный для учета и анализа трафика.

Netflow позволяет передавать данные о трафике (адрес отправителя и получателя, порт, количество информации и др.) с сетевого оборудования (сенсора) на коллектор. В качестве коллектора может использоваться обычный сервер.

Задача: Организовать учет трафика с интерфейса gi1/0/1 для передачи на сервер через интерфейс gi1/0/8 для обработки.

Рисунок 1 - Схема сети.
Рисунок 1 – Схема сети

Решение:

Предварительно нужно выполнить следующие действия:

  • На интерфейсах gi1/0/1, gi1/0/8 отключить firewall командой «ip firewall disable». (С версии ПО 1.1.0 необязательно отключать firewall)
  • Назначить IP-адреса на портах.

Основной этап конфигурирования:

Укажем IP-адрес коллектора:

esr(config)# netflow collector 10.10.0.2

Включим сбор экспорта статистики netflow на сетевом интерфейсе gi1/0/1:

esr(config)# interface gigabitethernet 1/0/1
esr(config-if-gi)# ip netflow export

Активируем netflow на маршрутизаторе.:

еsr(config)# netflow enable

Изменения конфигурации вступят в действие после применения:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

Для просмотра статистики Netflow используется команда:

esr# show netflow statistics

[ESR] Базовый QoS
QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

Задача: Настроить следующие ограничения на интерфейсе gigabitethernet 1/0/8: передавать трафик с DSCP 22 в восьмую приоритетную очередь, трафик с DSCP 14 в седьмую взвешенную очередь, установить ограничение по скорости в 60 Мбит/с для седьмой очереди.

Рисунок 1 - Схема сети.
Рисунок 1 – Схема сети

Решение:

Для того чтобы восьмая очередь стала приоритетной, а с первой по седьмую взвешенной, ограничим количество приоритетных очередей до 1:

esr(config)# priority-queue out num-of-queues 1

Перенаправим трафик с DSCP 22 в восьмую приоритетную очередь:

esr(config)# qos map dscp-queue 22 to 8

Перенаправим трафик с DSCP 14 в седьмую взвешенную очередь:

esr(config)# qos map dscp-queue 14 to 7

Включим QoS на входящем интерфейсе со стороны LAN:

esr(config)# interface gigabitethernet 1/0/5
esr(config-if-gi)# qos enable
esr(config-if-gi)# exit

Включим QoS на интерфейсе со стороны WAN:

esr(config)# interface gigabitethernet 1/0/8
esr(config-if-gi)# qos enable

Установим ограничение по скорости в 60Мбит/с для седьмой очереди:

esr(config-if)# traffic-shape queue 7 60000
esr(config-if)# exit

Изменения конфигурации вступят в действие после применения:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

Просмотреть статистику по QoS можно командой (только для ESR-100/ESR-200):

esr# show qos statistics gigabitethernet 1/0/8

[ESR] Расширенный QoS
QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

Задача: Классифицировать приходящий трафик по подсетям (10.0.11.0/24, 10.0.12.0/24), произвести маркировку по DSCP (38 и 42) и произвести разграничение по подсетям (40 Мбит/с и 60 Мбит/с), ограничить общую полосу до 250 Мбит/с, остальной трафик обрабатывать через механизм SFQ.

Рисунок 1 - Схема сети.
Рисунок 1 – Схема сети

Решение:

Настроим списки доступа для фильтрации по подсетям, выходим в глобальный режим конфигурации:

esr(config)# ip access-list extended fl1
esr(config-acl)# rule 1
esr(config-acl-rule)# action permit
esr(config-acl-rule)# match protocol any
esr(config-acl-rule)# match source-address 10.0.11.0 255.255.255.0
esr(config-acl-rule)# match destination-address any
esr(config-acl-rule)# enable
esr(config-acl-rule)# exit
esr(config-acl)# exit
esr(config)# ip access-list extended fl2
esr(config-acl)# rule 1
esr(config-acl-rule)# action permit
esr(config-acl-rule)# match protocol any
esr(config-acl-rule)# match source-address 10.0.12.0 255.255.255.0
esr(config-acl-rule)# match destination-address any
esr(config-acl-rule)# enable
esr(config-acl-rule)# exit
esr(config-acl)# exit

Создаем классы fl1 и fl2, указываем соответствующие списки доступа, настраиваем маркировку:

esr(config)# class-map fl1
esr(config-class-map)# set dscp 38
esr(config-class-map)# match access-group fl1
esr(config-class-map)# exit
esr(config)# class-map fl2
esr(config-class-map)# set dscp 42
esr(config-class-map)# match access-group fl2
esr(config-class-map)# exit

Создаём политику и определяем ограничение общей полосы пропускания:

esr(config)# policy-map fl
esr(config-policy-map)# shape average 250000

Осуществляем привязку класса к политике, настраиваем ограничение полосы пропускания и выходим:

esr(config-policy-map)# class fl1
esr(config-class-policy-map)# shape average 40000
esr(config-class-policy-map)# exit
esr(config-policy-map)# class fl2
esr(config-class-policy-map)# shape average 60000
esr(config-class-policy-map)# exit

Для другого трафика настраиваем класс с режимом SFQ:

esr(config-policy-map)# class class-default
esr(config-class-policy-map)# mode sfq
esr(config-class-policy-map)# fair-queue 800
esr(config-class-policy-map)# exit
esr(config-policy-map)# exit

Включаем QoS на интерфейсах, политику на входе интерфейса gi 1/0/19 для классификации и на выходе gi1/0/20 для применения ограничений и режима SFQ для класса по умолчанию:

esr(config)# interface gigabitethernet 1/0/19
esr(config-if-gi)# qos enable
esr(config-if-gi)# service-policy input fl
esr(config-if-gi)# exit
esr(config)# interface gigabitethernet 1/0/20
esr(config-if-gi)# qos enable
esr(config-if-gi)# service-policy output fl
esr(config-if-gi)# exit

Изменения конфигурации вступят в действие после применения:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

Для просмотра статистики используется команда:

esr# do show qos policy statistics gigabitethernet 1/0/20

[ESR] Конфигурирование Firewall
Firewall – комплекс аппаратных или программных средств, осуществляющий контроль и фильтрацию проходящих через него сетевых пакетов в соответствии с заданными правилами.

Задача: Разрешить обмен сообщениями по протоколу ICMP между устройствами ПК1, ПК2 и маршрутизатором ESR.

Рисунок 1 - Схема сети.
Рисунок 1 - схема сети.

Решение:

Для каждой сети ESR создадим свою зону безопасности:

esr# configure
esr(config)# security zone LAN
esr(config-zone)# exit
esr(config)# security zone WAN
esr(config-zone)# exit

Настроим сетевые интерфейсы и определим их принадлежность к зонам безопасности:

esr(config)# interface gi1/0/2
esr(config-if-gi)# ip address 192.168.12.2/24
esr(config-if-gi)# security-zone LAN
esr(config-if-gi)# exit
esr(config)# interface gi1/0/3
esr(config-if-gi)# ip address 192.168.23.2/24
esr(config-if-gi)# security-zone WAN
esr(config-if-gi)# exit

Для настройки правил зон безопасности потребуется создать профиль адресов сети «LAN», включающий адреса, которым разрешен выход в сеть «WAN», и профиль адресов сети «WAN».

esr(config)# object-group network WAN
esr(config-object-group-network)# ip address-range 192.168.23.2
esr(config-object-group-network)# exit
esr(config)# object-group network LAN
esr(config-object-group-network)# ip address-range 192.168.12.2
esr(config-object-group-network)# exit
esr(config)# object-group network LAN_GATEWAY
esr(config-object-group-network)# ip address-range 192.168.12.1
esr(config-object-group-network)# exit
esr(config)# object-group network WAN_GATEWAY
esr(config-object-group-network)# ip address-range 192.168.23.3
esr(config-object-group-network)# exit

Для пропуска трафика из зоны «LAN» в зону «WAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК1 к ПК2. Действие правил разрешается командой enable:

esr(config)# security zone-pair LAN WAN
esr(config-zone-pair)# rule 1
esr(config-zone-rule)# action permit
esr(config-zone-rule)# match protocol icmp
esr(config-zone-rule)# match destination-address WAN
esr(config-zone-rule)# match source-address LAN
esr(config-zone-rule)# enable
esr(config-zone-rule)# exit
esr(config-zone-pair)# exit

Для пропуска трафика из зоны «WAN» в зону «LAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК2 к ПК1. Действие правил разрешается командой enable:

esr(config)# security zone-pair WAN LAN
esr(config-zone-pair)# rule 1
esr(config-zone-rule)# action permit
esr(config-zone-rule)# match protocol icmp
esr(config-zone-rule)# match destination-address LAN
esr(config-zone-rule)# match source-address WAN
esr(config-zone-rule)# enable
esr(config-zone-rule)# exit
esr(config-zone-pair)# exit

На маршрутизаторе всегда существует зона безопасности с именем «self». Если в качестве получателя трафика выступает сам маршрутизатор, то есть трафик не является транзитным, то в качестве параметра указывается зона «self». Создадим пару зон для трафика, идущего из зоны «WAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК2 и маршрутизатором ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «WAN»:

esr(config)# security zone-pair WAN self
esr(config-zone-pair)# rule 1
esr(config-zone-rule)# action permit
esr(config-zone-rule)# match protocol icmp
esr(config-zone-rule)# match destination-address WAN
esr(config-zone-rule)# match source-address WAN_GATEWAY
esr(config-zone-rule)# enable
esr(config-zone-rule)# exit
esr(config-zone-pair)# exit

Создадим пару зон для трафика, идущего из зоны «LAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК1 и ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «LAN»:

esr(config)# security zone-pair LAN self
esr(config-zone-pair)# rule 1
esr(config-zone-rule)# action permit
esr(config-zone-rule)# match protocol icmp
esr(config-zone-rule)# match destination-address LAN
esr(config-zone-rule)# match source-address LAN_GATEWAY
esr(config-zone-rule)# enable
esr(config-zone-rule)# exit
esr(config-zone-pair)# exit
esr(config)# exit

Изменения конфигурации вступят в действие по следующим командам:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

Посмотреть членство портов в зонах можно с помощью команды:

esr# show security zone

Посмотреть пары зон и их конфигурацию можно с помощью команд:

esr# show security zone-pair
esr# show security zone-pair configuration

Посмотреть активные сессии можно с помощью команд:

esr# show ip firewall sessions

[ESR] Настройка LACP
LACP — протокол для агрегирования каналов, позволяет объединить несколько физических каналов в один логический.

Такое объединение позволяет увеличивать пропускную способность и надежность канала.

Задача: Настроить агрегированный канал между маршрутизатором ESR и коммутатором.

Рисунок 1 - Схема сети.
Рисунок 1 – Схема сети

Решение:

Предварительно нужно выполнить следующие настройки:

  • На интерфейсах gi1/0/1, gi1/0/2 отключить зону безопасности командой «no security-zone».

Основной этап конфигурирования:

Cоздадим интерфейс port-channel 2:

esr(config)# interface port-channel 2

Включим физические интерфейсы gi1/0/1, gi1/0/2 в созданную группу агрегации каналов:

esr(config)# interface gigabitethernet 1/0/1-2
esr(config-if-gi)# channel-group 2 mode auto

Изменения конфигурации вступят в действие после применения:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

Дальнейшая конфигурация port-channel проводится как на обычном физическом интерфейсе.

[ESR] Управление резервированием настройка VRRP
VRRP (Virtual Router Redundancy Protocol) — сетевой протокол, предназначенный для увеличения доступности маршрутизаторов, выполняющих роль шлюза по умолчанию.

Это достигается путём объединения группы маршрутизаторов в один виртуальный маршрутизатор и назначения им общего IP-адреса, который и будет использоваться как шлюз по умолчанию для компьютеров в сети.

Задача 1: Организовать виртуальный шлюз для локальной сети в VLAN 50, используя протокол VRRP. В качестве локального виртуального шлюза используется IP адрес 192.168.1.1.

Рисунок 1 - Схема сети.
Рисунок 1 – Схема сети

Решение:

Предварительно нужно выполнить следующие действия:

  • создать соответствующий саб-интерфейс;
  • настроить зону для саб-интерфейса;
  • указать IP-адрес для саб-интерфейса.

Основной этап конфигурирования:

Настроим маршрутизатор R1.

В созданном саб-интерфейсе настроим VRRP. Укажем уникальный идентификатор VRRP:

R1(config)# interface gi 1/0/5.50
R1(config-subif)# vrrp id 10

Укажем IP-адрес виртуального шлюза 192.168.1.1/24:

R1(config-subif)# vrrp ip 192.168.1.1

Включим VRRP:

R1(config-subif)# vrrp
R1(config-subif)# exit

Изменения конфигурации вступят в действие после применения:

R1# commit
Configuration has been successfully committed
R1# confirm
Configuration has been successfully confirmed

Произвести аналогичные настройки на R2.

Задача 2: Организовать виртуальные шлюзы для подсети 192.168.20.0/24 в VLAN 50 и подсети 192.168.1.0/24 в VLAN 60, используя протокол VRRP c функцией синхронизации Мастера. Для этого используем объединение VRRP-процессов в группу. В качестве виртуальных шлюзов используются IP-адреса 192.168.1.1 и 192.168.20.1.


Рисунок 2 – Схема сети

Решение:

Предварительно нужно выполнить следующие действия:

  • создать соответствующие саб-интерфейсы;
  • настроить зону для саб-интерфейсов;
  • указать IP-адреса для саб-интерфейсов.

Основной этап конфигурирования:

Настроим маршрутизатор R1.

Настроим VRRP для подсети 192.168.1.0/24 в созданном саб-интерфейсе.

Укажем уникальный идентификатор VRRP:

R1(config-sub)# interface gi 1/0/5.50
R1(config-subif)# vrrp id 10

Укажем IP-адрес виртуального шлюза 192.168.1.1:

R1(config-subif)# vrrp ip 192.168.1.1

Укажем идентификатор VRRP-группы:

R1(config-subif)# vrrp group 5

Включим VRRP:

R1(config-subif)# vrrp
R1(config-subif)# exit

Настроим VRRP для подсети 192.168.20.0/24 в созданном саб-интерфейсе.

Укажем уникальный идентификатор VRRP:

R1(config-sub)# interface gi 1/0/6.60
R1(config-subif)# vrrp id 20

Укажем IP-адрес виртуального шлюза 192.168.20.1:

R1(config-subif)# vrrp ip 192.168.20.1

Укажем идентификатор VRRP-группы:

R1(config-subif)# vrrp group 5

Включим VRRP:

R1(config-subif)# vrrp
R1(config-subif)# exit

Изменения конфигурации вступят в действие после применения:

R1# commit
Configuration has been successfully committed
R1# confirm
Configuration has been successfully confirmed

Произвести аналогичные настройки на R2.

[ESR] Настройка RIP
RIP — дистанционно-векторный протокол динамической маршрутизации, который использует количество транзитных участков в качестве метрики маршрута.

Максимальное количество транзитных участков (hop), разрешенное в RIP, равно 15. Каждый RIP-маршрутизатор по умолчанию вещает в сеть свою полную таблицу маршрутизации один раз в 30 секунд. RIP работает на 3-м уровне стека TCP/IP, используя UDP-порт 520.

Задача: Настроить на маршрутизаторе протокол RIP для обмена маршрутной информацией с соседними маршрутизаторами. Маршрутизатор должен анонсировать статические маршруты и подсети 115.0.0.0/24, 14.0.0.0/24, 10.0.0.0/24. Анонсирование маршрутов должно происходить каждые 25 секунд.

Рисунок 1 - Схема сети.
Рисунок 1 - Схема сети.

Решение:

Предварительно нужно настроить IP-адреса на интерфейсах согласно схеме сети, приведенной на рисунке 1.

Перейдём в режим конфигурирования протокола RIP:

esr(config)# router rip

Укажем подсети, которые будут анонсироваться протоколом: 115.0.0.0/24, 14.0.0.0/24 и 10.0.0.0/24:

esr(config-rip)# network 115.0.0.0/24
esr(config-rip)# network 14.0.0.0/24
esr(config-rip)# network 10.0.0.0/24

Для анонсирования протоколом статических маршрутов выполним команду:

esr(config-rip)# redistribute static

Настроим таймер, отвечающий за отправку маршрутной информации:

esr(config-rip)# timers update 25

После установки всех требуемых настроек включаем протокол:

esr(config-rip)# enable

Изменения конфигурации вступят в действие после применения:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

Для того чтобы просмотреть таблицу маршрутов RIP воспользуемся командой:

esr# show ip rip

Помимо настройки протокола RIP, необходимо в firewall разрешить UDP-порт 520.

[ESR] Настройка зеркалирования
Зеркалирование трафика — функция маршрутизатора, предназначенная для перенаправления трафика с одного порта маршрутизатора на другой порт этого же маршрутизатора (локальное зеркалирование) или на удаленное устройство (удаленное зеркалирование).

Задача: Организовать удаленное зеркалирование трафика по VLAN 50 с интерфейса gi1/0/11 для передачи на сервер для обработки.

Рисунок 1 - Схема сети.
Рисунок 1 – Схема сети

Решение:

Предварительно нужно выполнить следующие действия:

  • Создать VLAN 50;
  • На интерфейсе gi 1/0/5 добавить VLAN 50 в режиме general.

Основной этап конфигурирования:

Укажем VLAN, по которой будет передаваться зеркалированный трафик:

еsr1000(config)# port monitor remote vlan 50

На интерфейсе gi 1/0/5 укажем порт для зеркалирования:

еsr1000(config)# interface gigabitethernet 1/0/5
еsr1000(config-if-gi)# port monitor interface gigabitethernet 1/0/11

Укажем на интерфейсе gi 1/0/5 режим удаленного зеркалирования:

еsr1000(config-if-gi)# port monitor remote

Изменения конфигурации вступят в действие после применения:

esr1000# commit
Configuration has been successfully committed
esr1000# confirm
Configuration has been successfully confirmed

[ESR] Конфигурирование статических маршрутов
Статическая маршрутизация – вид маршрутизации, при котором маршруты указываются в явном виде при конфигурации маршрутизатора без использования протоколов динамической маршрутизации.

Задача: Настроить доступ к сети Internet для пользователей локальной сети 192.168.1.0/24 и 10.0.0.0/8, используя статическую маршрутизацию. На устройстве R1 создать шлюз для доступа к сети Internet. Трафик внутри локальной сети должен маршрутизироваться внутри зоны LAN, трафик из сети Internet должен относиться к зоне WAN.

Рисунок 1 - Схема сети.
Рисунок 1 - схема сети.

Решение:

Зададим имя устройства для маршрутизатора R1:

esr# hostname R1
esr#(config)# do commit
R1#(config)# do confirm

Для интерфейса gi1/0/1 укажем адрес 192.168.1.1/24 и зону «LAN». Через данный интерфейс R1 будет подключен к сети 192.168.1.0/24:

R1(config)# interface gi1/0/1
R1(config-if-gi)# security-zone LAN
R1(config-if-gi)# ip address 192.168.1.1/24
R1(config-if-gi)# exit

Для интерфейса gi1/0/2 укажем адрес 192.168.100.1/30 и зону «LAN». Через данный интерфейс R1 будет подключен к устройству R2 для последующей маршрутизации трафика:

R1(config)# interface gi1/0/2
R1(config-if-gi)# security-zone LAN
R1(config-if-gi)# ip address 192.168.100.1/30
R1(config-if-gi)# exit

Для интерфейса gi1/0/3 укажем адрес 128.107.1.2/30 и зону «WAN». Через данный интерфейс R1 будет подключен к сети Internet:

R1(config)# interface gi1/0/3
R1(config-if-gi)# security-zone WAN
R1(config-if-gi)# ip address 128.107.1.2/30
R1(config-if-gi)# exit

Создадим маршрут для взаимодействия с сетью 10.0.0.0/8, используя в качестве шлюза устройство R2 (192.168.100.2):

R1(config)# ip route 10.0.0.0/8 192.168.100.2

Создадим маршрут для взаимодействия с сетью Internet, используя в качестве nexthop шлюз провайдера (128.107.1.1):

R1(config)# ip route 0.0.0.0/0 128.107.1.1

Изменения конфигурации на маршрутизаторе R1 вступят в действие по следующим командам:

R1# commit
Configuration has been successfully committed
R1# confirm
Configuration has been successfully confirmed

Зададим имя устройства для маршрутизатора R2:

esr# hostname R2
esr#(config)# do commit
R2#(config)# do confirm

Для интерфейса gi1/0/1 укажем адрес 10.0.0.1/8 и зону «LAN». Через данный интерфейс R2 будет подключен к сети 10.0.0.0/8:

R2(config)# interface gi1/0/1
R2(config-if-gi)# security-zone LAN
R2(config-if-gi)# ip address 10.0.0.1/8
R2(config-if-gi)# exit

Для интерфейса gi1/0/2 укажем адрес 192.168.100.2/30 и зону «LAN». Через данный интерфейс R2 будет подключен к устройству R1 для последующей маршрутизации трафика:

R2(config)# interface gi1/0/2
R2(config-if-gi)# security-zone LAN
R2(config-if-gi)# ip address 192.168.100.2/30
R2(config-if-gi)# exit

Создадим маршрут по умолчанию, указав в качестве nexthop IP-адрес интерфейса gi1/0/2 маршрутизатора R1 (192.168.100.1):

R2(config)# ip route 0.0.0.0/0 192.168.100.1

Изменения конфигурации на маршрутизаторе R2 вступят в действие по следующим командам:

R2# commit
Configuration has been successfully committed
R2# confirm
Configuration has been successfully confirmed

Проверить таблицу маршрутов можно командой:

esr# show ip route

[ESR] DHCP Relay
В случае, если DHCP-клиент не имеет возможности обратиться к DHCP-серверу напрямую (например, если они находятся в разных широковещательных доменах), используется так называемый DHCP-ретранслятор (relay agent), который обрабатывает клиентский широковещательный DHCP-запрос и отправляет его на DHCP-сервер в виде unicast пакета, а полученный от DHCP-сервера ответ, в свою очередь, перенаправляет DHCP-клиенту.

Рисунок 1 - Схема сети



Предварительно необходимо сконфигурировать интерфейсы:

esr(config)# interface gigabitethernet 1/0/1

esr(config-if-gi)# ip address 10.0.0.1/24

esr(config)# interface gigabitethernet 1/0/2

esr(config-if-gi)# ip address 192.168.0.1/24



Настройки DHCP-ретранслятора на ESR сводятся к:



1. Включению DHCP relay глобально на устройстве командой



esr(config)# ip dhcp-relay



2. Указанию на интерфейсе со стороны DHCP-клинта IP адреса DHCP-сервера, на который будут перенаправляться клиентские запросы.



esr(config)# interface gigabitethernet 1/0/2

esr(config-if-gi)# ip helper-address 10.0.0.2



Чтобы изменения вступили в силу, необходимо ввести следующие команды:

esr# commit

Configuration has been commited

esr# confirm

 Configuration has been confirmed

[ESR] Настройка Route-based IPsec VPN
IPsec – это набор протоколов, которые обеспечивают защиту передаваемых с помощью IP-протокола данных.

Данный набор протоколов позволяет осуществлять подтверждение подлинности (аутентификацию), проверку целостности и шифрование IP-пакетов, а также включает в себя протоколы для защищённого обмена ключами в сети Интернет.

Рисунок 1 - Схема сети.
Рисунок 1 – Схема сети

Задача: Настроить IPsec-туннель между R1 и R2.

  • R1 IP адрес - 120.11.5.1;
  • R2 IP адрес - 180.100.0.1;
  • IKE:
    группа Диффи-Хэллмана: 2;
    алгоритм шифрования: AES 128 bit;
    алгоритм аутентификации: MD5.
  • IPSec:
    алгоритм шифрования: AES 128 bit;
    алгоритм аутентификации: MD5.

Решение:

1. Конфигурирование R1

Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

esr# configure
esr(config)# interface gi 1/0/1
esr(config-if-gi)# ip address 120.11.5.1/24
esr(config-if-gi)# security-zone untrusted
esr(config-if-gi)# exit

Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

esr(config)# tunnel vti 1
esr(config-vti)# local address 120.11.5.1
esr(config-vti)# remote address 180.100.0.1
esr(config-vti)# enable
esr(config-vti)# exit

Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

esr(config)# object-group service ISAKMP
esr(config-object-group-service)# port-range 500
esr(config-object-group-service)# exit

Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

esr(config)# ip route 10.0.0.0/16 tunnel vti 1

Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

esr(config)# security ike proposal ike_prop1
esr(config-ike-proposal)# dh-group 2
esr(config-ike-proposal)# authentication algorithm md5
esr(config-ike-proposal)# encryption algorithm aes128
esr(config-ike-proposal)# exit

Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

esr(config)# security ike policy ike_pol1
esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
esr(config-ike-policy)# proposal ike_prop1
esr(config-ike-policy)# exit

Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

esr(config)# security ike gateway ike_gw1
esr(config-ike-gw)# ike-policy ike_pol1
esr(config-ike-gw)# mode route-based
esr(config-ike-gw)# bind-interface vti 1
esr(config-ike-gw)# version v2-only
esr(config-ike-gw)# exit

Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

esr(config)# security ipsec proposal ipsec_prop1
esr(config-ipsec-proposal)# authentication algorithm md5
esr(config-ipsec-proposal)# encryption algorithm aes128
esr(config-ipsec-proposal)# exit

Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

esr(config)# security ipsec policy ipsec_pol1
esr(config-ipsec-policy)# proposal ipsec_prop1
esr(config-ipsec-policy)# exit

Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

esr(config)# security ipsec vpn ipsec1
esr(config-ipsec-vpn)# mode ike
esr(config-ipsec-vpn)# ike establish-tunnel immediate
esr(config-ipsec-vpn)# ike gateway ike_gw1
esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
esr(config-ipsec-vpn)# enable
esr(config-ipsec-vpn)# exit
esr(config)# exit

2. Конфигурирование R2

Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

esr# configure
esr(config)# interface gi 1/0/1
esr(config-if)# ip address 180.100.0.1/24
esr(config-if)# security-zone untrusted
esr(config-if)# exit

Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

esr(config)# tunnel vti 1
esr(config-vti)# remote address 120.11.5.1
esr(config-vti)# local address 180.100.0.1
esr(config-vti)# enable
esr(config-vti)# exit

Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

esr(config)# object-group service ISAKMP
esr(config-addr-set)# port-range 500
esr(config-addr-set)# exit

Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

esr(config)# ip route 10.0.0.0/16 tunnel vti 1

Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

esr(config)# security ike proposal ike_prop1
esr(config-ike-proposal)# dh-group 2
esr(config-ike-proposal)# authentication algorithm md5
esr(config-ike-proposal)# encryption algorithm aes128
esr(config-ike-proposal)# exit

Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

esr(config)# security ike policy ike_pol1
esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
esr(config-ike-policy)# proposal ike_prop1
esr(config-ike-policy)# exit

Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

esr(config)# security ike gateway ike_gw1
esr(config-ike-gw)# ike-policy ike_pol1
esr(config-ike-gw)# mode route-based
esr(config-ike-gw)# bind-interface vti 1
esr(config-ike-gw)# version v2-only
esr(config-ike-gw)# exit

Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec туннеля:

esr(config)# security ipsec proposal ipsec_prop1
esr(config-ipsec-proposal)# authentication algorithm md5
esr(config-ipsec-proposal)# encryption algorithm aes128
esr(config-ipsec-proposal)# exit

Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

esr(config)# security ipsec policy ipsec_pol1
esr(config-ipsec-policy)# proposal ipsec_prop1
esr(config-ipsec-policy)# exit

Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

esr(config)# security ipsec vpn ipsec1
esr(config-ipsec-vpn)# mode ike
esr(config-ipsec-vpn)# ike establish-tunnel immediate
esr(config-ipsec-vpn)# ike gateway ike_gw1
esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
esr(config-ipsec-vpn)# enable
esr(config-ipsec-vpn)# exit
esr(config)# exit

Состояние туннеля можно посмотреть командой:

esr# show security ipsec vpn status ipsec1

Конфигурацию туннеля можно посмотреть командой:

esr# show security ipsec vpn configuration ipsec1

[ESR] Настройка GRE-туннелей
GRE (англ. Generic Routing Encapsulation — общая инкапсуляция маршрутов) — протокол туннелирования сетевых пакетов.

Его основное назначение — инкапсуляция пакетов сетевого уровня сетевой модели OSI в IP-пакеты. GRE может использоваться для организации VPN на 3-м уровне модели OSI. В маршрутизаторе ESR реализованы статические неуправляемые GRE-туннели, то есть туннели создаются вручную путем конфигурирования на локальном и удаленном узлах. Параметры туннеля для каждой из сторон должны быть взаимосогласованными или переносимые данные не будут декапсулироваться партнером.

Задача: Организовать L3-VPN между офисами компании через IP-сеть, используя для туннелирования трафика протокол GRE.

  • в качестве локального шлюза для туннеля используется IP-адрес 115.0.0.1;
  • в качестве удаленного шлюза для туннеля используется IP-адрес 114.0.0.10;
  • IP-адрес туннеля на локальной стороне 25.0.0.1/24.

Рисунок 1 - Схема сети.
Рисунок 1 – Схема сети

Решение:

Создадим туннель GRE 10:

esr(config)# tunnel gre 10

Укажем локальный и удаленный шлюз (IP-адреса интерфейсов, граничащих с WAN):

esr(config-gre)# local address 115.0.0.1
esr(config-gre)# remote address 114.0.0.10

Укажем IP-адрес туннеля 25.0.0.1/24:

esr(config-gre)# ip address 25.0.0.1/24

Также туннель должен принадлежать к зоне безопасности, для того чтобы можно было создать правила, разрешающие прохождение трафика в firewall. Принадлежность туннеля к зоне задается следующей командой:

esr(config-gre)# security-zone untrusted

Включим туннель:

esr(config-gre)# enable
esr(config-gre)# exit

На маршрутизаторе должен быть создан маршрут до локальной сети партнера. В качестве интерфейса назначения указываем ранее созданный туннель GRE:

esr(config)# ip route 172.16.0.0/16 tunnel gre 10

Для применения изменений конфигурации выполним следующие команды:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

После применения настроек трафик будет инкапсулироваться в туннель и отправляться партеру, независимо от наличия GRE-туннеля и правильности настроек с его стороны.

Опционально для GRE-туннеля можно указать следующие параметры:

  • Включить вычисление и включение в пакет контрольной суммы заголовка GRE и инкапсулированного пакета для исходящего трафика:

esr(config-gre)# local checksum

  • Включить проверку наличия и корректности контрольной суммы GRE для входящего трафика:

esr(config-gre)# remote checksum

  • Указать уникальный идентификатор:

esr(config-gre)# key 15808

  • Указать значение DSCP, MTU, TTL:

esr(config-gre)# dscp 44
esr(config-gre)# mtu 1426
esr(config-gre)# ttl 18

Состояние туннеля можно посмотреть командой:

esr# show tunnels status gre 10

Счетчики входящих и отправленных пакетов можно посмотреть командой:

esr# show tunnels counters gre 10

Конфигурацию туннеля можно посмотреть командой:

esr# show tunnels configuration gre 10

Настройка туннеля IPv4-over-IPv4 производится аналогичным образом.

[ESR] Установка и активация лицензий
В текущей релизной версия ПО - 1.2.0 доступны лицензии для функционала BRAS, Wi-Fi, wiSLA (активация SLA агента, используемого для мониторинга параметров качества канала связи).

Для установки лицензии необходимо файл лицензии загрузить на маршрутизатор с TFTP, FTP или SCP сервера:

esr# copy tftp://А.B.C.D:/NPXXXXXXXX.lic system:licence

esr# copy ftp://admin:password@А.B.C.D:/NPXXXXXXXX.lic system:licence

esr# copy scp://admin:password@A.B.C.D:/NPXXXXXXXX.lic system:licence

Процесс активации лицензии происходит автоматически после перезагрузки оборудования.

esr# reload system

[ESR] Пример настройки проброса портов на маршрутизаторах ESR
Для начала нужно создать объекты, которыми будем оперировать дальше в конфигурации.

Создаем порт

object-group service HTTP

  port-range 8080

exit



Создаем IP адреса аплинка и сервера, до которого планируем пробросить порт

object-group network UPLINK

  ip address-range X.X.X.X   - где X.X.X.X белый IP маршрутизатора без маски

exit

object-group network SERVER

  ip address-range Y.Y.Y.Y где Y.Y.Y.Y белый IP серввера без маски

exit



Объявляем зоны безопасности

security zone untrusted

exit

security zone trusted

exit



Создаем бридж (нужно, если планируем использовать одну серую сеть на нескольких портах)

bridge 1

  vlan 2  (опционально)

  security-zone trusted

  ip address Y.Y.Y.Y/24

  enable

exit



interface gigabitethernet 1/0/1

  description "UPLINLK"

  security-zone untrusted

  ip address X.X.X.X/n   -где n – размер маски подсети белой подсети

exit

interface gigabitethernet 1/0/2

  mode switchport

  security-zone trusted

  switchport access vlan 2 (опционально, если этот vlan был объявлен в bridge 1)

exit



Настроим firewall для прохождения трафика к серверу по порту 8080

security zone-pair untrusted trusted

  rule 1

    action permit

    match protocol tcp

    match destination-address SERVER

    match destination-port HTTP

    enable

  exit

exit



Создадим правило, разрешающее любой исходящий трафик из локальной сети в сторону интернета

security zone-pair trusted untrusted

  rule 1

    action permit

    match protocol any

    match source-address any

    match destination-address any

    enable

  exit

exit



Создадим правило, позволяющее прохождение локального трафика без ограничений.

security zone-pair trusted trusted

  rule 1

    action permit

    match protocol any

    match source-address any

    match destination-address any

    enable

  exit

exit

  • Если в будущем планируются какие любо ограничения локального трафика, рекомендуется задать номер правила побольше, например 10, чтобы правила, создаваемые в будущем, можно было легко поставить приоритетом выше или ниже только что созданного правила.



Создадим пул адресов, на который будет транслироваться трафик

nat destination

  pool SERVER

    ip address Y.Y.Y.Y

  exit



  *Если необходимо обращаться на белый IP по одному порту (например 8080), но в локальной сети попадать на сервер на другой порт (например 80), в пуле нужно указать номер порта назначения.
Если требуется пробросить порт симметрично, то писать «ip port 80» нужно

  pool SERVER

    ip address Y.Y.Y.Y

    ip port 80

  exit



  Создадим правило проброса портов

*Для проброса tcp и udp портов с одинаковым значением придется создать два отдельных правила для tcp и udp соответственно.

  ruleset DNAT

    from zone untrusted

    rule 1

      match protocol tcp

      match destination-address UPLINK

      match destination-port HTTP

      action destination-nat pool SERVER

      enable

    exit



Настроим исходящий NAT

nat source

  ruleset factory

    to zone untrusted

    rule 1

      action source-nat interface

      enable

    exit

  exit

exit



[ESR] Управление и мониторинг ESR по SNMP

access

Данной командой определяется уровень доступа по протоколу SNMPv3.

Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

Синтаксис

access <TYPE>
no access

Параметры

<TYPE> – уровень доступа:

  • ro – доступ только для чтения;
  • rw – доступ для чтения и записи.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-USER

Пример

1.     esr(config-snmp-user)# access rw

authentication access

Данной командой определяется режим безопасности.

Использование отрицательной формы команды (no) отключает аутентификацию.

Синтаксис

authentication access <TYPE>
no authentication access

Параметры

<TYPE> – режим безопасности:

  • auth – используется только аутентификация;
  • priv – используется аутентификация и шифрование данных.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-USER

Пример

1     esr(config-snmp-user)# authentication algorithm auth


authentication algorithm

Данная команда определяет алгоритм аутентификации SNMPv3-запросов.

Использование отрицательной формы команды (no) отключает аутентификацию.

Синтаксис

authentication algorithm <ALGORITHM>
no authentication algorithm

Параметры

<ALGORITHM> – алгоритм шифрования:

  • md5 – пароль шифруется по алгоритму md5;
  • sha1 – пароль шифруется по алгоритму sha1.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-USER

Пример

1     esr(config-snmp-user)# authentication algorithm md5


authentication key

Данная команда устанавливает пароль для аутентификации SNMPv3-запросов.

Использование отрицательной формы команды (no) удаляет пароль.

Синтаксис

authentication key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
no authentication key

Параметры

<CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

encrypted – при указании команды задается зашифрованный пароль:

<ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-USER

Пример

esr(config-snmp-user)# authentication key ascii-text 123456789
esr(config-snmp-user)# authentication key ascii-text encrypted CDE65039E5591FA3F1


client-list

Данной командой активируется фильтрация и устанавливается профиль IP-адресов, с которых могут приниматься SNMPv3 пакеты с данным именем SNMPv3 пользователя.

Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3-пакетов.

Синтаксис

[no] client-list <NAME>

Параметры

<NAME> – имя ранее сознанной object-group, задается строкой до 31 символа.

Значение по умолчанию

Ограничения отключены.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-USER

Пример

1     esr(config-snmp-user)# client-list OBG005


community

Данной командой определяется SNMP-community для отправки уведомлений на удаленный сервер.

Использование отрицательной формы команды (no) удаляет значение community.

Синтаксис

community <COMMUNITY>
no community

Параметры

<COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

Значение по умолчанию

community – не задано.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-HOST

Пример

1     esr(config-snmp-host)# community privatekey


ip address

Данной командой активируется фильтрация и устанавливается IP-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

Синтаксис

[no] ip address <ADDR>

Параметры

<ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

Значение по умолчанию

Ограничения отключены.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-USER

Пример

1     esr(config-snmp-user)# ip address 192.168.85.33


ipv6 address

Данной командой активируется фильтрация и устанавливается IPv6-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

Синтаксис

[no] ipv6 address <IPV6-ADDR>

Параметры

<IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

Значение по умолчанию

Отключено.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-USER

Пример

1     esr(config-snmp-user)# ipv6 address AC:05:12:44::24


enable

Данной командой активируется SNMPv3-пользователь.

Использование отрицательной формы команды (no) деактивирует SNMPv3-пользователя.

Синтаксис

[no] enable

Параметры

Команда не содержит параметров.

Значение по умолчанию

Отключено.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-USER

Пример

1     esr(config-snmp-user)# enable


oid-tree

Данной командой устанавливается OID и действие применяемое к нему (разрешить/запретить). Более длинные OID имеют преимущество.

OID указывается в цифровой нотации.

Использование отрицательной формы команды (no) удаляет запись oid-tree.

Синтаксис

oid-tree <OID> <ACTION>
no oid-tree <OID>

Параметры

<OID> – OID, задаётся строкой до 255 символов;

<ACTION> – действие, применяемое к OID

  • excluded – запретить использование OID;
  • included – разрешить использование OID.

Значение по умолчанию

Разрешено.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-VIEW

Пример

1     esr(config-snmp-view)# oid-tree 1.3.6.1.2.1.2.2 excluded


port

Данной командой определяется порт коллектора SNMP уведомлений на удаленном сервере.

Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

Синтаксис

port <PORT>
no port

Параметры

<PORT> – номер UDP-порта, указывается в диапазоне [1..65535].

Значение по умолчанию

162

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-HOST

Пример

1     esr(config-snmp-host)# port 5555


privacy algorithm

Данная команда определяет алгоритм шифрования передаваемых данных.

Использование отрицательной формы команды (no) отключает шифрование.

Синтаксис

privacy algorithm <ALGORITHM>
no privacy algorithm

Параметры

<ALGORITHM> – алгоритм шифрования:

  • aes128 – использовать алгоритм шифрования AES-128;
  • des – использовать алгоритм шифрования DES.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-USER

Пример

1     esr(config-snmp-user)# privacy algorithm des


privacy key

Данная команда устанавливает пароль для шифрования передаваемых данных.

Использование отрицательной формы команды (no) удаляет пароль.

Синтаксис

privacy key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
no privacy key

Параметры

<CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

<ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-USER

Пример

1     esr(config-snmp-user)# privacy key ascii-text 123456789
2     esr(config-snmp-user)# privacy key ascii-text encrypted CDE65039E5591FA3F1


rmon collection statistics

Данная команда включается сохранение RMON-статистики для физического интерфейса.

Использование отрицательной формы команды (no) отключается сохранение RMON-статистики для физического интерфейса.

Синтаксис

rmon collection statistics <INDEX> owner <OWNER>
no rmon collection statistics

Параметры

<INDEX> – RMON-интекс данного интерфейса;

<OWNER> – текстовое поле длинной [1..127] символов описывающее владельца создавшего данный процесс.

Необходимый уровень привилегий

10

Командный режим

CONFIG-GI

CONFIG-TE

Пример

1     esr(config-if)# rmon collection statistics 17 owner admin


snmp-server

Данной командой включается SNMP-сервер как в глобальной таблице маршрутизации так и во всех созданных VRF.

Использование отрицательной формы команды (no) выключает SNMP-сервер.

Синтаксис

[no] snmp-server

Параметры

Команда не содержит параметров.

Значение по умолчанию

Выключен.

Необходимый уровень привилегий

15

Командный режим

CONFIG

Пример

esr(config)# snmp-server


snmp-server community

Данной командой определяется сообщество для доступа по протоколу SNMP.

Использование отрицательной формы команды (no) удаляет настройки сообщества.

Синтаксис

[no] snmp-server community <COMMUNITY> [ <TYPE> ] [ { <ADDR> | <IPV6-ADDR> } ] [client-list <OBJ-GROUP-NETWORK-NAME> ] [ <VERSION> ] [ view <VIEW-NAME> ] [ vrf <VRF> ]

Параметры

<COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

<TYPE> – уровень доступа:

  • ro – доступ только для чтения;
  • rw – доступ для чтения и записи.

<ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255].

<IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

<OBJ-GROUP-NETWORK-NAME> – имя профиля IP-адресов, от которых обрабатываются snmp-запросы, задаётся строкой до 31 символа.

<VERSION> – версия snmp, поддерживаемая данным community, принимает значения v1 или v2c.

<VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID.

<VRF> – имя экземпляра VRF, из которого будет разрешен доступ, задается строкой до 31 символа.

Необходимый уровень привилегий

15

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server community public rw


snmp-server contact

Данной командой устанавливается значение переменной SNMP, содержащей контактную информацию (по умолчанию не определена). Для удобства в параметрах можно указать ответственного за данное оборудование, например, его фамилию.

Использование отрицательной формы команды (no) удаляет значение переменной SNMP, содержащей контактную информацию.

Синтаксис

[no] snmp-server contact <CONTACT>

Параметры

<CONTACT> – контактная информация, задаётся строкой до 255 символов.

Необходимый уровень привилегий

15

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server contact ivanov_ivan


snmp-server dscp

Команда задаёт значение кода DSCP для использования в IP-заголовке исходящих пакетов SNMP-сервера.

Использование отрицательной формы команды (no) устанавливает значение DSCP по умолчанию.

Синтаксис

snmp-server dscp <DSCP>
no snmp-server dscp

Параметры

<DSCP> – значение кода DSCP, принимает значения в диапазоне [0..63].

Значение по умолчанию

61

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server dscp 40


snmp-server enable traps

Данная команда разрешает отправку всех типов SNMP-уведомлений.

Использование отрицательной формы команды (no) отменяет разрешение отправки всех типов SNMP-уведомлений.

Синтаксис

[no] snmp-server enable traps

Параметры

Отсутствуют.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server enable traps


snmp-server enable traps config

Данная команда разрешает отправку SNMP-уведомлений об операциях с конфигурацией.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps config [ <ACT> ]

Параметры

<ACT> – трапы фактов изменения конфигурации:

  • commit – применение изменения конфигурации;
  • confirm – подтверждение изменения конфигурации.

Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server enable traps config commit


snmp-server enable traps entity

Данная команда разрешает отправку SNMP-уведомлений об операциях с running-config.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps entity [ <ENT> ]

Параметры

<ENT> – типы фильтров параметров окружения:

  • config-change – информация о операциях с running-config.

Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server enable traps entity


snmp-server enable traps entity-sensor

Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps entity-sensor [ <ENT> ]

Параметры

<ENT> – типы фильтров параметров окружения:

  • threshold – информация о срабатывании пересечения пороговых значений.

Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server enable traps entity-sensor


snmp-server enable traps environment

Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps environment [ <ENV> ]

Параметры

<ENV> – типы фильтров параметров окружения:

  • pwrin – отказ БП;
  • pwrin-insert – БП установлен;
  • fan – отказ вентилятора;
  • fan-speed-changed – изменение скорости вентиляторов;
  • fan-speed-high – скорость вращения вентиляторов превысила максимальный порог;
  • memory-flash-low – свободный объем NAND меньше заданного порога;
  • memory-flash-critical-low – свободный объем NAND меньше заданного критического порога;
  • memory-ram-low – свободный объем RAM меньше заданного порога;
  • memory-ram-critical-low– свободный объем RAM меньше заданного критического порога;
  • cpu-load – высокая нагрузка ЦПУ;
  • cpu-overheat-temp – температура CPU превысила заданный максимальный порог;
  • cpu-critical-temp – температура CPU превысила заданный критический порог;
  • cpu-supercooling-temp – температура CPU упала ниже заданного минимального порога;
  • switch-overheat-temp – температура коммутатора превысила заданный максимальный порог;
  • switch-supercooling-temp – температура коммутатора упала ниже заданного минимального порога;
  • board-overheat-temp – перегрев платы;
  • board-supercooling-temp – переохлаждение платы;
  • sfp-overheat-temp – перегрев sfp-модуля;
  • sfp-supercooling-temp – переохлаждение sfp-модуля.

Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server enable traps enviroment pwrin


snmp-server enable traps envmоn

Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps envmon [ <ENV> ]

Параметры

<ENV> – типы фильтров параметров окружения:

  • fan – информация о работе блоков вентиляторов;
  • shutdown – информация о отключении маршрутизатора;
  • supply – информация о работе блоков питания;
  • temperature информация о работе температурных датчиков.

Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

esr(config)# snmp-server enable traps envmon fun


snmp-server enable traps files-operations

Данная команда разрешает отправку SNMP-уведомлений об операциях с файлами.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps files-operations [ <ACT> ]

Параметры

<ACT> – типы фильтров параметров операций с файлами:

  • successful – успешно;
  • failed – неудачно;
  • canceled – отменено;

canceled – отменено.

Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server enable traps files-operations canceled


snmp-server enable traps flash

Данная команда разрешает отправку SNMP-уведомлений об операциях с внешними flash-накопителями.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps flash [ <ACT> ]

Параметры

<ACT> – типы фильтров параметров операций с файлами:

  • insertion – подключение flash-накопителя;
  • removal – удаление flash-накопителя.

Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server enable traps flash removal


snmp-server enable traps interfaces

Данная команда разрешает отправку SNMP-уведомлений о изменении состояния интерфейсов.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps interfaces [ <ACT> ]

Параметры

<ACT> – типы фильтров параметров окружения:

  • rx-utilization-high – поток входящих данных превышает порог;
  • tx-utilization-high – поток исходящих данный превышает порог;
  • number-high – превышение количества IP-интерфейсов;

Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server enable traps interfaces rx-utilization-high


snmp-server enable traps ports

Данная команда разрешает отправку SNMP-уведомлений о появлении ошибок на интерфейсах чипа коммутации.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps ports [ <TYPE> ]

Параметры

<TYPE> – типы фильтров состояние порта:

  • port-counters-errors – ошибки на интерфейсах чипа коммутации.

Без указания ключа <TYPE> – активируется отправка всех трапов данной группы.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

esr(config)# snmp-server enable traps ports


snmp-server enable traps screens

Данная команда разрешает отправку SNMP-уведомлений о cрабатывании защиты от определенного вида DoS атак.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps screens [ <SCREEN> ]

Параметры

<SCREEN> – типы фильтров защиты от DoS атак:

  • dest-limit – ограничение количества одновременных сессий на основании адреса назначения;
  • source-limit – ограничение количества одновременных сессий на основании адреса источника;
  • icmp-threshold – защита от ICMP flood атак;
  • udp-threshold – защита от UDP flood атак;
  • syn-flood – защита от SYN flood атак;
  • land – защита от land атак;
  • winnuke – защита от winnuke атак;
  • icmp-frag – блокировка фрагментированных ICMP-пакетов;
  • syn-flag – блокировка фрагментированных TCP-пакетов, с флагом SYN;
  • unknown-proto – блокировка пакетов, с ID протокола в заголовке IP равном 137 и более;
  • ip-frag – блокировка фрагментированных пакетов;
  • port-scan – защита от port scan атак;
  • ip-sweep – защиту от IP-sweep атак;
  • syn-fin – блокировка TCP-пакетов, с установленными флагами SYN и FIN;
  • fin-no-ack – блокировка TCP-пакетов с установленным флагом FIN и не установленным флагом ACK;
  • no-flag – блокировка TCP-пакетов, с нулевым полем flags;
  • spoofing – защита от IP spoofing атак;
  • reserved – блокировка всех ICMP-пакетов 2 и 7 типов (reserved);
  • quench – блокировка всех ICMP-пакетов 4 типа (source quench);
  • echo-request – блокировка всех ICMP пакетов 8 типа (echo-request);
  • time-exceeded – блокировка всех ICMP-пакетов 11 типа (time exceeded);
  • unreachable – блокировка всех ICMP-пакетов 3 типа (destination-unreachable);
  • icmp-large – блокировка ICMP-пакетов большого объема;
  • tcp-all-flags – блокировка tcp-пакетов с флагами;
  • udp-frag – блокировка udp-пакетов с флагами.

Без указания ключа <LINK> – активируется отправка всех трапов данной группы.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

esr(config)# snmp-server enable traps screens reserved


snmp-server enable traps snmp

Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps snmp [ <ACT> ]

Параметры

<ACT> – типы фильтров параметров окружения:

  • authentication – уведомления о snmp-запросах на маршрутизатор с неверными community или snmpv3-паролем;
  • coldstart – уведомления о перезапуске snmp-сервера на маршрутизаторе;
  • linkdown – информация о изменении состояния link в down;
  • linkup – информация о изменении состояния link в up.

Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server enable traps snmp linkup


snmp-server enable traps syslog

Данная команда разрешает отправку SNMP-уведомлений с syslog-сообщениями.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps syslog

Параметры

Отсутствуют.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server enable traps syslog


snmp-server enable traps wifi

Данная команда разрешает отправку SNMP-уведомлений с сообщениями о работе wifi-контроллера.

Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

Синтаксис

[no] snmp-server enable traps wifi [ <NAME> ]
Параметры

<NAME> – типы трапа о туннелях softgre:

  • wifi-tunnels-number-in-bridge-high – включение трапов о превышении количества sub-gre-тунелей включенных в bridge
  • wifi-tunnels-operation– включение трапов о результате snmp операций с туннелями softgre.

Без указания ключа <NAME> – активируется отправка всех трапов данной группы.

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

esr(config)# snmp-server enable traps syslog


snmp-server host

Данной командой включается передача SNMP-уведомлений на указанный IP-адрес и осуществляется переход в режим настройки SNMP-уведомлений.

Использование отрицательной формы команды (no) отключает передачу уведомлений на указанный коллектор SNMP-уведомлений.

Синтаксис

[no] snmp-server host { <ADDR> | <IPV6-ADDR> } [vrf <VRF>]

Параметры

<ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

<IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF];

<VRF> – имя экземпляра VRF, в котором находится коллектор SNMP-уведомлений, задается строкой до 31 символа.

Необходимый уровень привилегий

15

Командный режим

CONFIG

Пример

1     esr(config)# snmp host 192.168.2.2


snmp-server location

Данной командой устанавливается значение переменной SNMP, содержащей информацию о расположении оборудования (по умолчанию не определено). Для удобства в параметрах можно указать город, улицу, район, номер комнаты и т.п.

Использование отрицательной формы команды (no) удаляет значение переменной, содержащей информацию о расположении оборудования.

Синтаксис

[no] snmp-server location <LOCATION>

Параметры

<LOCATION> – информацию о расположении оборудования, задаётся строкой до 255 символов.

Необходимый уровень привилегий

15

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server location duglasa_adamsa_42


snmp-server system-shutdown

Данной командой разрешается перезагрузка маршрутизатора при помощи snmp-сообщений.

Использование отрицательной формы команды (no) запрещает перезагрузку маршрутизатора при помощи SNMP-сообщений.

Синтаксис

[no] snmp-server system-shutdown

Параметры

Команда не содержит параметров.

Значение по умолчанию

Отключено.

Необходимый уровень привилегий

15

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server system-shutdown


Данной командой устанавливается режим отправки SNMP-trap.

Использование отрицательной формы команды (no) устанавливает режим по умолчанию.

Синтаксис

snmp-server trap link <MODE>
no snmp-server host

Параметры

<MODE> – режим отправки SNMP-trap. Принимает значения:

  • ietf;
  • cisco.

Значение по умолчанию

ietf

Необходимый уровень привилегий

10

Командный режим

CONFIG

Пример

1      esr(config)# snmp-server trap link cisco


snmp-server user

Данной командой создается SNMPv3-пользователь.

Использование отрицательной формы команды (no) удаляет SNMPv3-пользователя.

Синтаксис

[no] snmp-server user <NAME>

Параметры

<NAME> – имя пользователя, задаётся строкой от 1 до 128 символов.

Необходимый уровень привилегий

15

Командный режим

CONFIG

Пример

1     esr(config)# snmp-server user admin
1     esr(config-snmp-user)#


snmp-server view

Данной командой создается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для community (SNMPv2) и user (SNMPv3).

Использование отрицательной формы команды (no) удаляет профиль snmp view.

Синтаксис

[no] snmp-server view <VIEW-NAME>

Параметры

<VIEW-NAME> – имя профиля SNMP view, задаётся строкой до 31 символа.

Необходимый уровень привилегий

15

Командный режим

CONFIG

Пример

esr(config)# snmp-server view user_access
esr(config-snmp-view)#


source-address

Данной командой определяется IP-адрес для отправки уведомлений на удаленный сервер.

Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

Синтаксис

source-address { <ADDR> | <IPV6-ADDR> }
no source-address

Параметры

<ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

<IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

Значение по умолчанию

IPv4/IPv6 – адрес интерфейса ближайшего к удаленному SNMP-серверу.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-HOST

Пример

1     esr(config-snmp-host)# source-address 192.168.22.17


source-interface

Данной командой определяется интерфейс или туннель маршрутизатора, IPv4/IPv6-адрес которого будет использоваться для отправки уведомлений на удаленный сервер.

Использование отрицательной формы команды (no) удаляет указанный интерфейс или туннель.

Синтаксис

source-interface { <IF> | <TUN> }
no source-interface

Параметры

<IF> – имя интерфейса устройства.

<TUN> – имя туннеля устройства.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-HOST

Пример

1     esr(config-snmp-host)# source-interface gigabitethernet 1/0/1


view

Данной командой устанавливается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для SNMPv3 user.

Использование отрицательной формы команды (no) удаляет профиль snmp view.

Синтаксис

[no] view <VIEW-NAME>

Параметры

<VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID, задается строкой до 31 символа.

Необходимый уровень привилегий

15

Командный режим

CONFIG-SNMP-USER

Пример

1     esr(config-snmp-user)# view user_view
Ваш браузер сильно устарел.
Обновите его до последней версии или используйте другой более современный.
0
Ваш заказ
Наименование Цена Количество Итого
Сумма заказа:
0 руб
