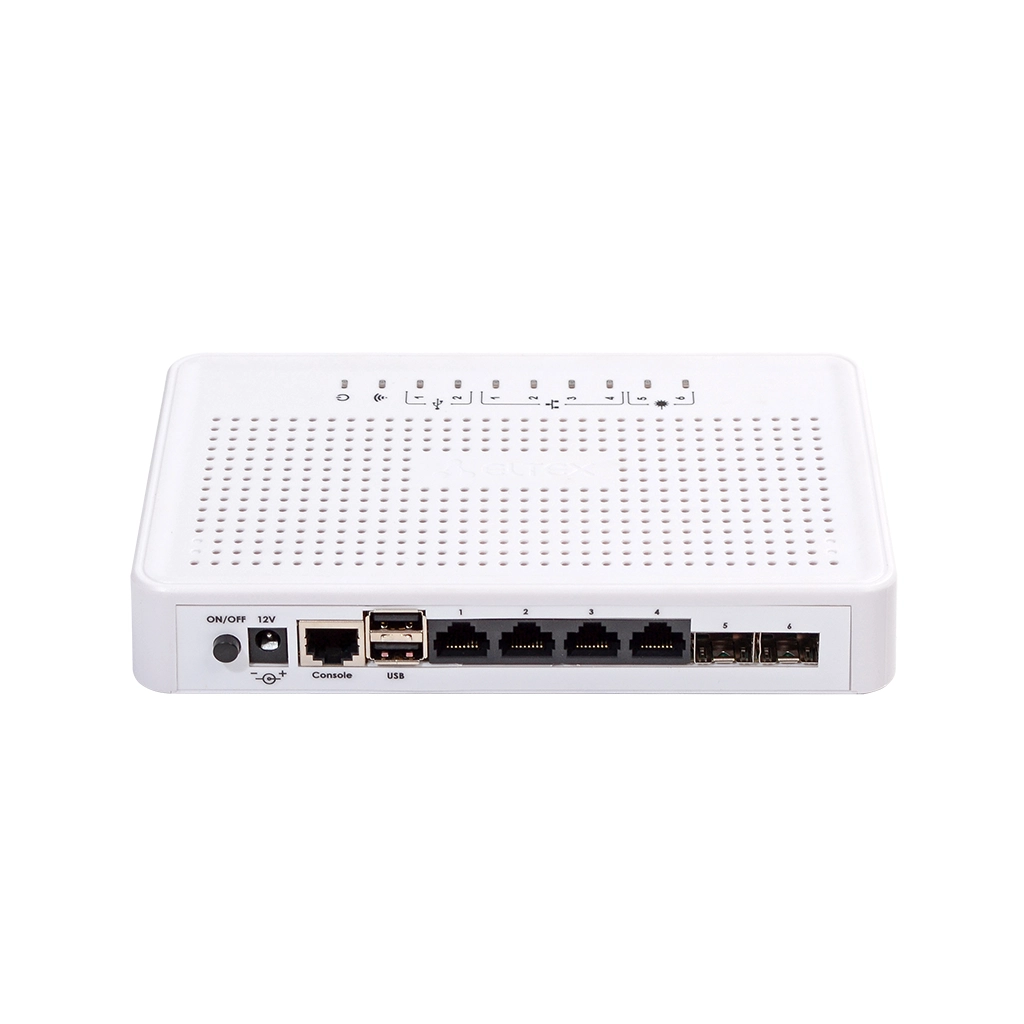

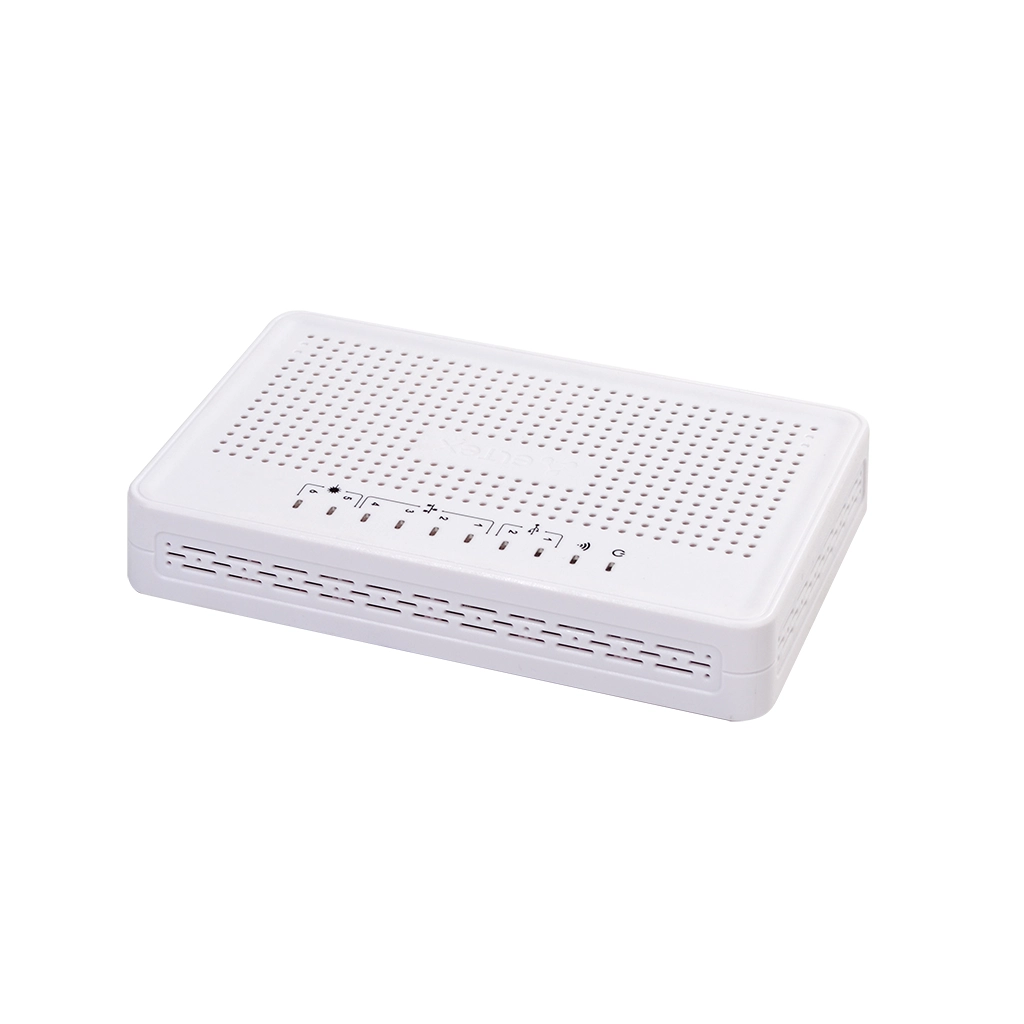

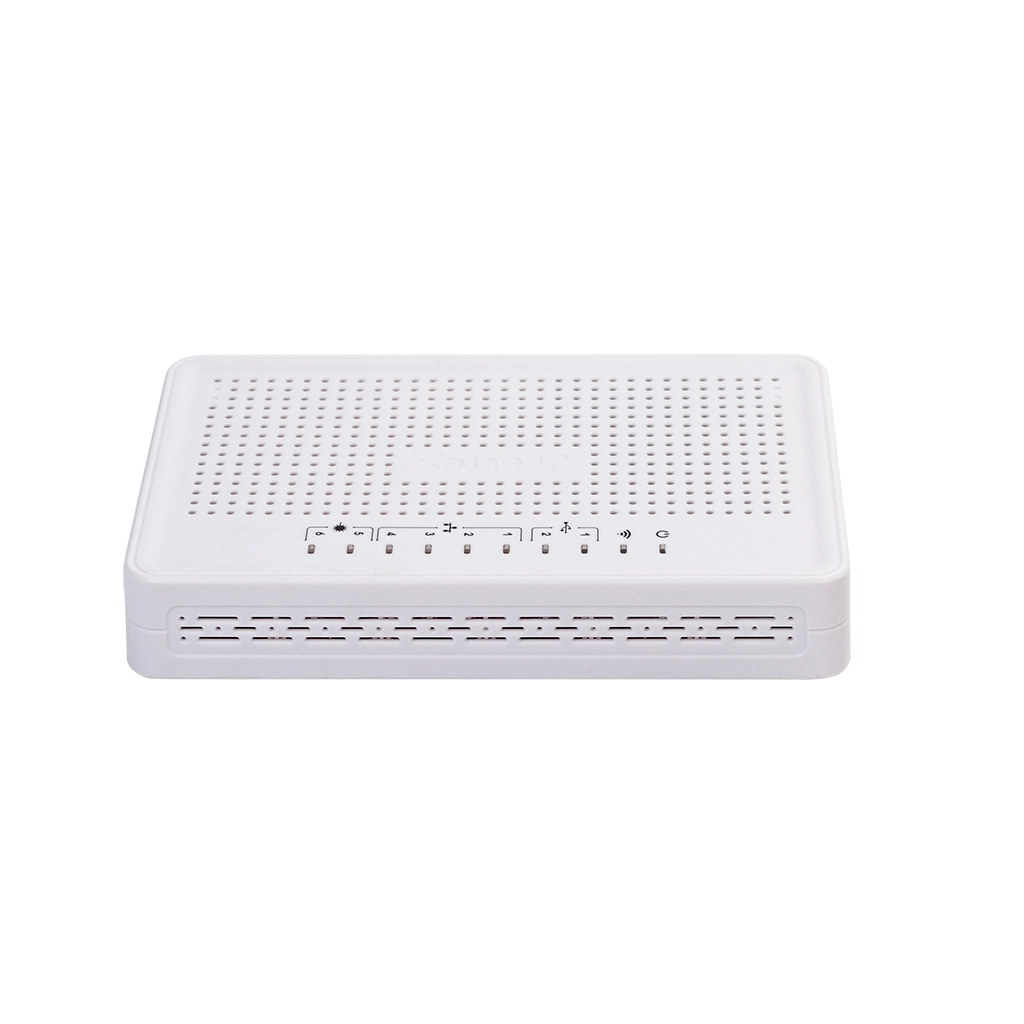

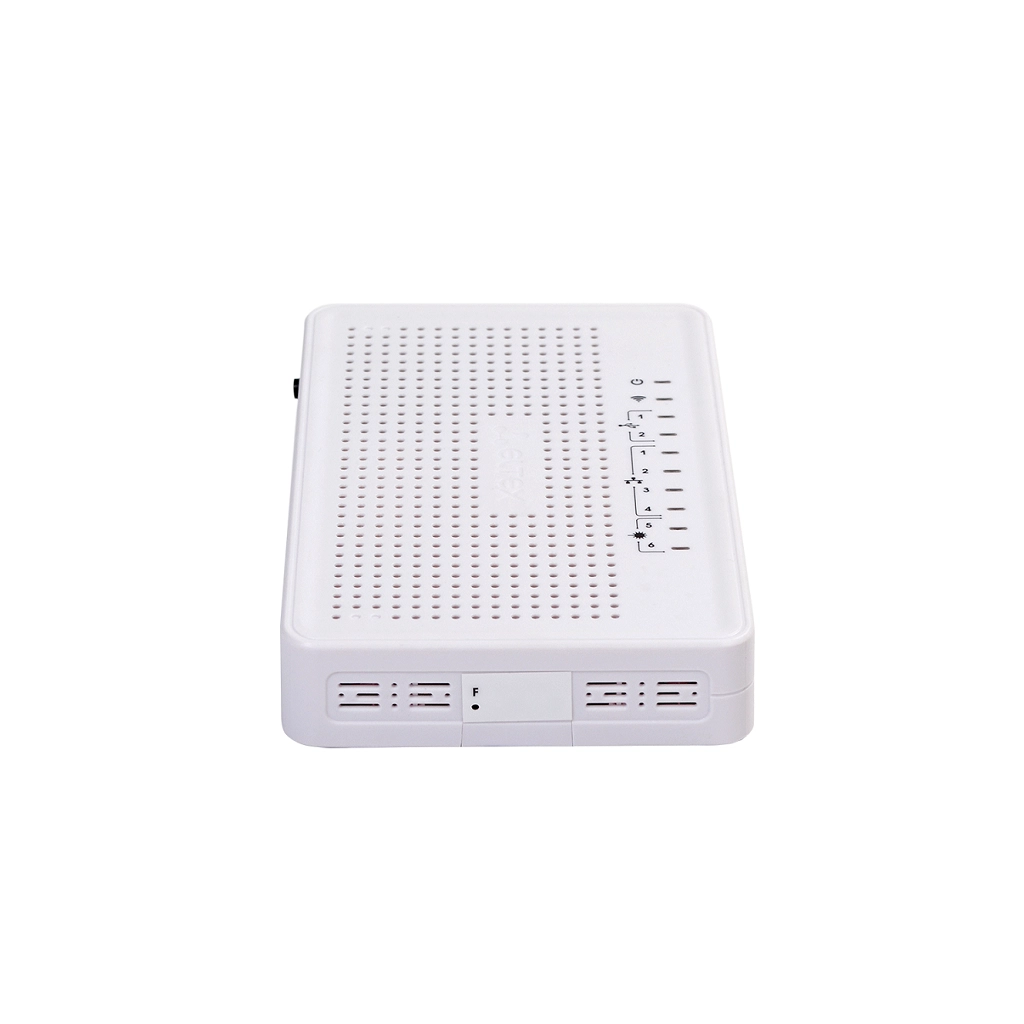

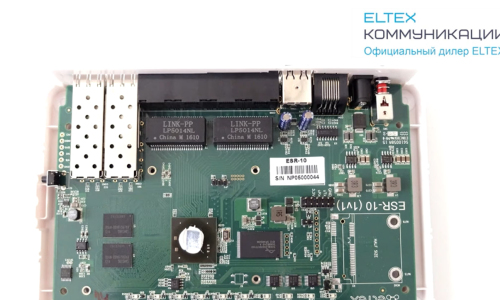

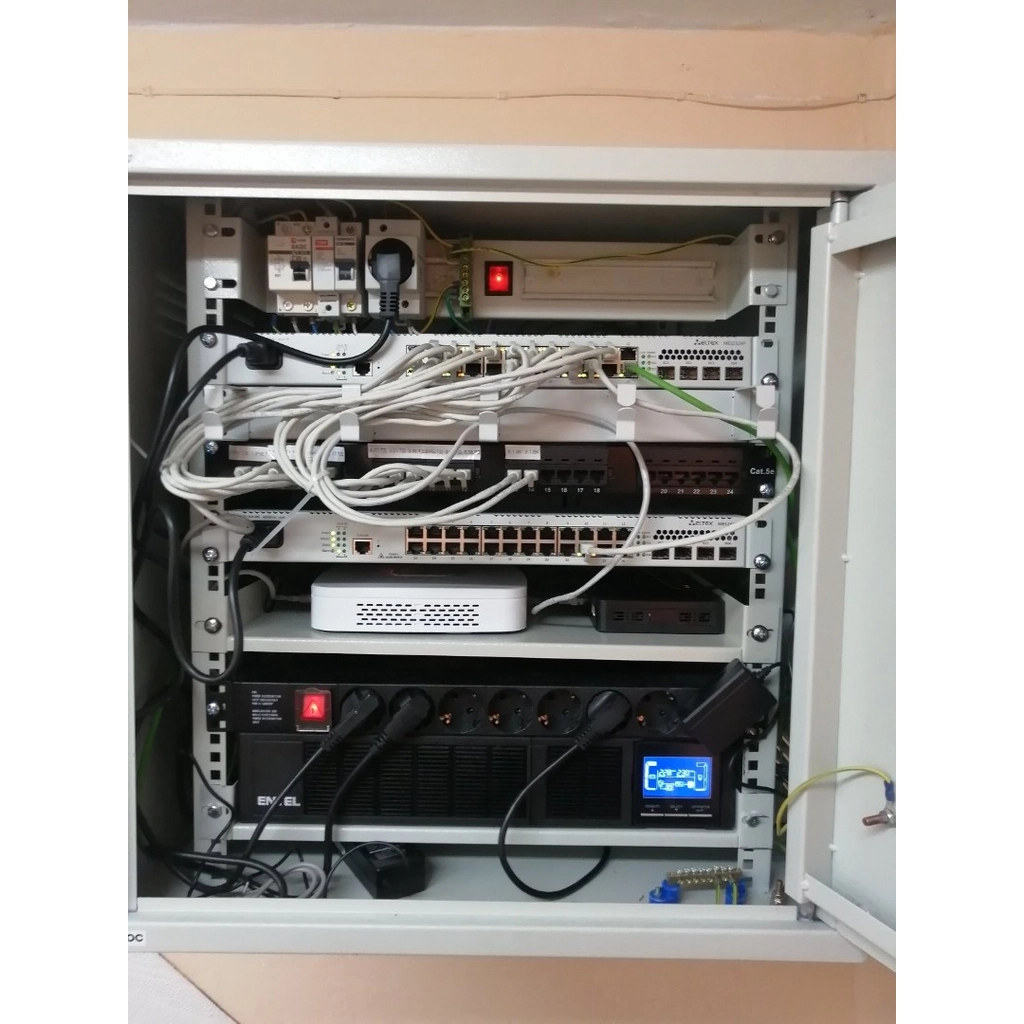

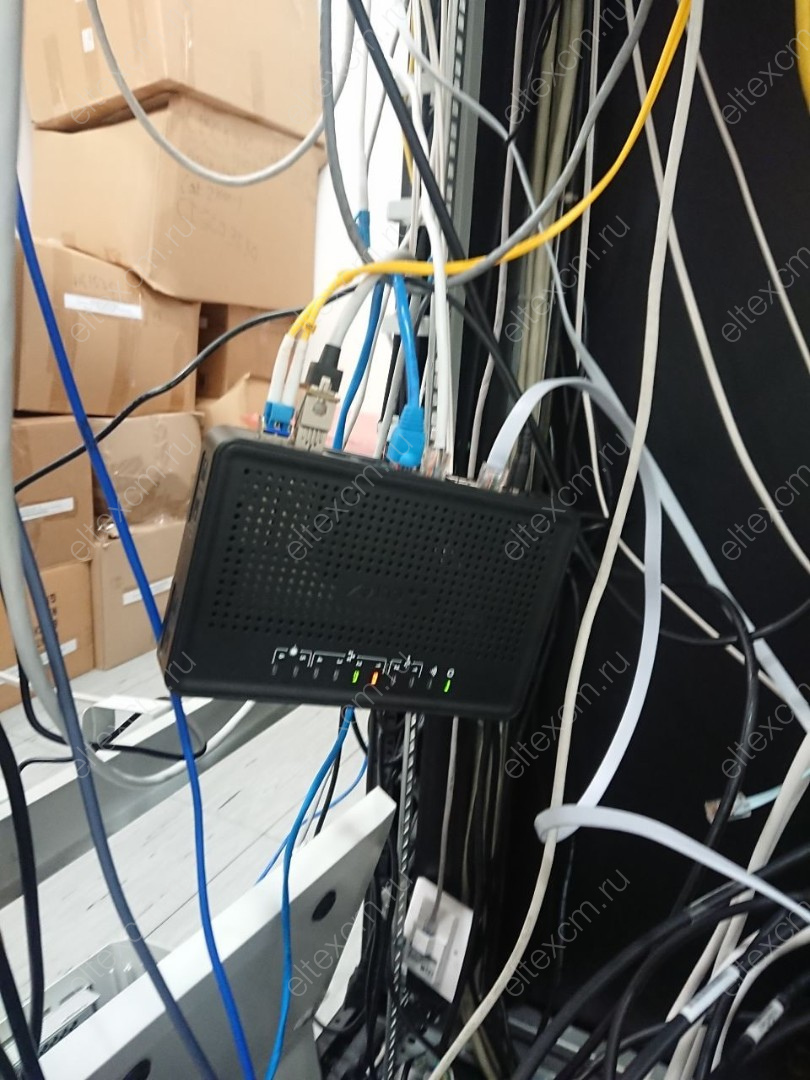

ESR-10 Сервисный маршрутизатор Eltex

ЕРРРП (ТОРП)
Хит
Заменён на: ESR-15
Артикул:

ESR-10

4 порта 10/100/1000Base-T 2 порта 1000Base-X SFP 2 порта USB2.0

ОКПД2 КТРУ: 26.30.11.120-00000002
Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • ЦОД для организации из системы здравоохранения, г.Москва
  • Реализация проекта телефонии 1500 абонентов для предприятия атомной отрасли
  • Поставка PoE коммутаторов для организации видеонаблюдения для крупного аэропорта Москвы
  • Организация телефонии и ШПД для крупного ВУЗа в Санкт-Петербурге
  • Построение ядра сети в Мурманском морском порту
  • Сеть ШПД и Wi-Fi по филиалам предприятия судостроительной отрасли
  • Более 10 проектов сдали СОРМ для операторов связи по всей России
  • Более 20 проектов GPON для операторов связи по всей России
  • ЦОД для предприятия структуры Росатом
  • Русский соколиный центр Камчатка, Петропавловск-Камчатский - ШПД + wi-fi
Ларин Алексей (Москва)
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
Рекун Антон (Москва)
Возраст: 30 лет
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Построение Сети ШПД и Wi-Fi для государственных ВУЗов Москвы и регионов.
  • Северный Речной вокзал г.Москвы, организация ЛВС, видеонаблюдения.
  • Организация ядра сети, агрегации и доступа для «Объединённой двигателестроительной корпорации» , входящей в состав "Ростеха"
Поддубный Владислав (Москва)
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Реализации СОРМ-3 для операторов связи
  • Организация видеонаблюдения и хранения данных в Министерстве образования и науки Республики Татарстан
  • Проекты реконструкции ведомственных сетей связи комбинатов Росрезерва
  • Модернизация сети связи в Краснодарском высшем военном училище
  • Создание защищённого контура сети с шифрованием FSTEC в филиале энергетической компании в Санкт-Петербурге
  • Построение локально-вычислительной сети ситуационного центра для транспортной нефтегазовой компании
  • Создание защищенной распределенной сети связи для филиалов Газпром Газораспределение Самара
  • Построение локально-вычислительной сети на объектах Русал
  • Организация IP-телефони для подразделений Норникель
  • Построение промышленной локально-вычислительной сети и IP-телефонии в филиалах ЛОЭСК
Фадин Дмитрий (Москва)
Возраст: 51 год
Офис: Москва
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Комплексная модернизация инфраструктуры стадиона Витязь, г Вологда
  • Расширение существующей сети для Электромеханического Завода
  • Модернизация телефонии на предприятии по производству металлопродукции
  • Построение ЛВС для Школы на 275 мест в Московоской области
Сытый Александр (Москва)
Возраст: 25 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Инсталляция коммутаторов для видеонаблюдения, Wi-Fi, СКУД и телефонии в здании дошкольных групп на 350 мест в районе Молжаниновский
  • Оснащение бесшовного Wi-Fi в НИИ, г. Санкт-Петербург
  • Поставка межэтажных коммутаторов для медицинского учреждения, г. Казань
Касьяненко Михаил (Москва)
Возраст: 32 года
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Модернизация ШПД сети для предприятия энергетической сферы, г. Дубна
  • Организация Wi-Fi и ШПД в крупном спортивном комплексе в г. Москва
  • Реализован проект по созданию подвижного пункта управления (Камаз) в нефтяной сфере
  • Поставка оборудования для космической программы РФ
Файзрахманов Марат (Москва)
Возраст: 40 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация проектов GPON и телефонии для региональных операторов связи в различных регионах РФ
  • Реализация промышленной ЛВС в составе комплексных решений поставщиков для горнодобывающего сектора
  • Организация сети передачи данных для внедрения новых систем Московского Метрополитена
  • Проекты по модернизации телефонии на базе Softswitch на сети крупных корпоративных заказчиков
  • Модернизация сети передачи данных на предприятиях лидирующей группы компаний в отрасли машиностроения
  • Построение локально-вычислительной сети ситуационного центра в Чувашской Республике
  • Модернизация сети связи на объектах Мосэнерго
  • Модернизация сетей доступа на объектах компаний банковского сектора и госучреждений
Каночкин Виталий (Москва)
Возраст: 25 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Замена оборудования иностранных вендоров в Московском Колледже
  • Реструктуризация ЛВС для компании "Российский Экологический Оператор"
  • Построение беспроводной бесшовной сети на базе Wi-Fi 6 в Беловской Городской больницы
  • Построение сети Wi-Fi на 200 точек доступа в школе им. М.К. Тагирова
  • Реконструкция ЛВС в МФЦ г. Москвы. Замена оборудования Cisco
  • Организация СКС и домофонной сети в ЖК "Столичные Поляны"
  • Замена оборудования Huawei и Cisco для организации защищенной сети на трассе М-12 (система видеонаблюдения и телефонии на ВПУ)
Дудоров Дмитрий (Москва)
Возраст: 28 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Бринева Анна (Москва)
Офис: Москва
Выполненные проекты:
  • Организация автоматической системы паспортного контроля в аэропорте Внуково
  • Расширение ЛВС в одной из структур Росрезерва
  • Построение сети в МБОУ ООШ №6 г. Губкинский
Бурдюгова Татьяна (Москва)
Офис: Москва
Выполненные проекты:
  • Модернизация ЛВС для средней общеобразовательной школы в Тверской области на 255 мест
  • Замена оборудования Cisco для построения 100 Гбит ядра сети института электронной техники г. Москвы
  • VoIP телефония на 100 SIP абонентов для Гостинично-оздоровительного комплекса Краснодарского края
  • Организация ЛВС на 1000 портов для строительной компании в Самарской области
  • Оснащение системы видеонаблюдения на 125 камер нефтеперерабатывающего завода Нижегородской области
Наполов Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Подключение IP-телефонии в Екатеринбургской Электросетевой компании
  • Организация локальной сети для видеонаблюдения на объекте строительства Росавтодор
  • Построение ЛВС для системы контроля и управления доступом на объекте дирекции по МТО и хозяйственному обеспечению Администрации Волгоградской области по сохранению объекта культурного наследия
Сутоцких Илья (Москва)
Офис: Москва
Выполненные проекты:
  • Построение СКС в поликлинике для подключения рабочих мест в Московской области, г. Лобня
Васильева Татьяна (Москва)
Офис: Москва
Шатуха Егор (Москва)
Офис: Москва
Выполненные проекты:
  • Реализация проекта телефонии 1000 абонентов для предприятия пищевой отрасли
  • Проект по созданию СКС для станции переливания крови в городе Санкт-Петербург в 5-ти этажном здании с центром коммутации
  • Модернизация оборудования систем телемеханики и связи для терминала транспортной компании в г. Йошкар-Ола
  • Подключение пользователей к локальной сети на объекте компании ПАО Россети
  • Подключение объекта городского комплексного центра социального обслуживания населения к мультисервисной сети широкополосного доступа
Купчиненко Дмитрий (Москва)
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Офис: Новосибирск
Маргарита Кириллова (Новосибирск)
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)
Возраст: 36 лет
Офис: Казань
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
  • Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
  • Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Муртазин Камиль (Казань)

Общие параметры ESR-10 Eltex

Установка в стойку esr Настольное исполнение
BRAS esr Да
ФСТЭК Нет
Количество портов 1G 6
Питание AC
Количество маршрутов OSPF 30k
Количество маршрутов ISIS 30k
Количество маршрутов RIP 1k
Макс. скорость портов 1 G
В реестре Минпромторга (ТОРП) Да
Размер базы FIB 800k
Количество маршрутов BGP 1M
Производительность (фреймы 1518B) Гбит/с 0.99
Производительность (фреймы 1518B) k пкт/с 81.3
Производительность (фреймы 74B) Гбит/с 0.07
Производительность (фреймы 74B) k пкт/с 115.8
Производительность IMIX, Гбит/с 0.66
Производительность IMIX, k пкт/с 119.4
IPsec Гбит/с 0.18
Downlink порты RJ-45 4
Downlink порты SFP 2
Размер коробки ШхВхГ, мм 175 x 60 x 300
Вес брутто, кг 0.65
ESR-10 является высокопроизводительным многоцелевым сетевым маршрутизатором. Устройство объединяет в себе традиционные сетевые функции и комплексный многоуровневый подход к безопасности маршрутизации, что позволяет обеспечить надежную защиту для корпоративной среды.
ESR-10 - сетевой маршрутизатор, с функционалом ориентированным для применения на корпоративных сетях и сетях операторов связи.

Аппаратная маршрутизация ESR-10

ESR-10 разработан на базе нового пакетного процессора с основными характеристиками: 1.2 GHz, USB 3.0, SGMII, DDR3 (32-bit), PPA (ARM Cortex-R5), 32KB I-D/512KB L2 cache.

Процессор ESR-10 оптимизирован для аппаратной коммутации и маршрутизации пакетов, показывает высокую производительность при применении нескольких VPN каналов, выделенной полосы пропускания для VoIP трафика, значительным сетевым трафиком.

Функции сетевой защиты

ESR-10 имеет следующие порты:

  • 4 порта 10/100/1000Base-T
  • 2 порта 1000Base-X SFP
  • 2 порта USB


Для каждого интерфейсов ESR-10 гибко настраивается политика зон безопасности, определяются правила фильтрации трафика, создаются шифрованные туннели IPSec

Интерфейсы
  • 4хEthernet 10/100/1000BASE-T
  • 2xEthernet 1000BASE-X SFP
  • 1xConsole (RJ-45)
  • 2хUSB 2.0
Подключаемые интерфейсы
  • USB 3G/4G/LTE модем
  • E1 TopGate SFP
Производительность
  • Производительность Firewall/NAT/ маршрутизации (фреймы 1518B) - 0,99 Гбит/c; 81,3k пакетов/с
  • Производительность Firewall/NAT/ маршрутизации (фреймы 74B) - 68,6 Мбит/c; 115,8k пакетов/c
  • Производительность Firewall/NAT/маршрутизации (IMIX)1 - 659,5 Мбит/c; 119,4k пакетов/c
  • Производительность L2-коммутации (фреймы 1518B) - 0,99 Гбит/c; 81,3k пакетов/с
  • Производительность IPsec VPN (фреймы 1456B) - 177,7 Мбит/c; 15,3k пакетов/с
  • Производительность IPsec (IMIX)2 - 117,5 Мбит/c; 22k пакетов/c
  • Производительность одного IPsec-туннеля (фреймы 74В) - 11,1 Мбит/c; 18,8k пакетов/с
  • Производительность одного IPsec-туннеля (фреймы 1456В) - 95,5 Мбит/c; 8,2k пакетов/с
  • Производительность одного IPsec-туннеля (IMIX) - 65 Мбит/c; 12,1k пакетов/c
  • Производительность IPS/IDS 10k правил - 35,6 Мбит/c; 9,5k пакетов/с
  • Производительность коммутации MPLS (фреймы 1518B) - 0,98 Гбит/c; 81k пакетов/c
Системные характеристики
  • Количество VPN-туннелей - 10
  • Статические маршруты - 1k
  • Количество конкурентных сессий - 4k
  • Поддержка VLAN - до 4k активных VLAN в соответствии с 802.1Q
  • Количество маршрутов BGP - 1M
  • Количество BGP-соседей - 100
  • Количество маршрутов OSPF - 30k
  • Количество маршрутов RIP - 1k
  • Количество маршрутов ISIS - 30k
  • Таблица MAC-адресов - 2k записей на бридж
  • Размер базы FIB - 800k
  • VRF - 32
      Клиенты Remote Access VPN
      • PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH
      Сервер Remote Access VPN
      • L2TP/PPTP/OpenVPN/IPsec XAUTH
      Site-to-site VPN
      • IPSec: режимы "policy-based" и "route-based"
      • DMVPN
      • Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camelia
      • Аутентификация сообщений IKE MD5, SHA-1, SHA-2
      Туннелирование
      • IPoGRE, EoGRE
      • IPIP
      • L2TPv3
      • LT (inter VRF routing)
      Функции L2
      • Коммутация пакетов (bridging)
      • Агрегация интерфейсов LAG/LACP (802.3ad)
      • Поддержка VLAN (802.1Q)
      • Логические интерфейсы
      • LLDP, LLDP MED
      • VLAN на основе MAC
      Функции L3 (IPv4/IPv6)
      • Трансляция адресов NAT, Static NAT, ALG
      • Статические маршруты
      • Протоколы динамической маршрутизации
        • RIPv2
        • OSPFv2/v3
        • IS-IS
        • BGP2
      • Фильтрация маршрутов (prefix list)
      • VRF
      • Policy Based Routing (PBR)
      • BFD для BGP, OSPF, статических маршрутов
      BRAS (IPoE)3
      • Терминация пользователей
      • Белые/черные списки URL
      • Квотирование по объёму трафика, по времени сессии, по сетевым приложениям
      • HTTP/HTTPS Proxy
      • HTTP/HTTPS Redirect
      • Аккаунтинг сессий по протоколу Netflow
      • Взаимодействие с серверами ААА, PCRF
      • Управление полосой пропускания по офисам и SSID, сессиям пользователей
      • Аутентификация пользователей по MAC- или IP-адресам
      Функции сетевой защиты
      • Система обнаружения и предотвращения вторжений (IPS/IDS)3
      • Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента - наборы правил, предоставляемые Kaspersky SafeStream Ii3
      • Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript)
      • Zone-based Firewall
      • Фильтрация фаерволом на базе L2/L3/L4 полей и по приложениям
      • Поддержка списков контроля доступа на базе L2/L3/L4 полей
      • Защита от DoS/DDoS атак и оповещение об атаках
      • Логирование событий атак, событий срабатывания правил
      Качество обслуживания (QoS)
      • До 8-ми приоритетных очередей (SP+DRR) на порт
      • L2- и L3-приоритизация трафика (802.1p (cos), DSCP, IP Precedence (tos))
      • Предотвращение перегрузки очередей RED, GRED
      • Средства перемаркирования приоритетов
      • Применение политик (policy-map)
      • Управление полосой пропускания (shaping)
      • Иерархический QоS
      • Маркировка сессий
        Управление IP-адресацией (IPv4/IPv6)
        • Статические IP-адреса
        • DHCP-клиент
        • DHCP Relay Option 82
        • Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
        • DNS resolver
        • IP unnumbered
        Средства обеспечения надежности сети
        • VRRP v2,v3
        • Tracking на основании VRRP или SLA теста
          • Управление параметрами VRRP
          • Управление параметрами PBR
          • Управление административным статусом интерфейса
          • Активация и деактивация статического маршрута
          • Управление атрибутом AS-PATH и preference в route-map
        • Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
        • Резервирование сессий firewall
        Мониторинг и управление
        • Поддержка стандартных и расширенных SNMP MIB, RMONv1
        • Встроенный Zabbix agent
        • Аутентификация по локальной базе пользователей, RADIUS, TACACS+, LDAP
        • Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
        • Интерфейсы управления CLI
        • Поддержка Syslog
        • Монитор использования системных ресурсов
        • Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
        • Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
        • Поддержка NTP
        • Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
        • Локальное управление через консольный порт RS-232 (RJ-45)
        • Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
        • Вывод информации по сервисам/процессам
        • Локальное/удаленное сохранение конфигураций маршрутизатора
            Функции контроля SLA
            • Eltex SLA
            • Оценка параметров каналов связи:
              • Delay (one-way/two-way
              • Jitter (one-way/two-way)
              • Packet loss (one-way/two-way)
              • Коэффициент ошибок в пакетах
              • Нарушение последовательности доставки пакетов
              MPLS
              • Поддержка протокола LDP
              • Поддержка L2VPN VPWS
              • Поддержка L2VPN VPLS Martini Mode
              • Поддержка L2VPN VPLS Kompella Mode
              • Поддержка L3VPN MP-BGP
              Физические характеристики и условия окружающей среды
              • Максимальная потребляемая мощность: 9 Вт
              • Питание: 230 В AC (через адаптер питания 12В,1,5 А)
              • Интервал рабочих температур: от 0 до +40°С
              • Интервал температуры хранения от -40 до +70°С
              • Относительная влажность при эксплуатации: не более 80%
              • Относительная влажность при хранении: от 10% до 95%
              • Габаритные размеры (ШхВxГ, мм): 185x32x118
              • Вес: 0,3 кг
              • Срок службы: не менее 15 лет

              Набор функций соответствует версии ПО 1.20
              118:74;5:512;7:1518
              28:74;5:512;7:1456
              3 Активируется лицензией
              ESR-10
              Сервисный маршрутизатор ESR-10, 4х Ethernet 10/100/1000 Base-T, 2х 1000Base-X (SFP),1х RS-232 (RJ-45), 2х USB2.0, 0,5 GB RAM, 220V AC
              ESR-10-IPS/IDS
              Лицензия IPS/IDS для сервисного маршрутизатора ESR-10
              ESR-wiSLA-L
              Неисключительная лицензия ESR-wiSLA на ПО для маршрутизаторов серии ESR
              ECCM
              Блок питания
              Блок питания
              Документация
              Документация
              Сертификат
              Сертификат
              Провод заземления
              Провод заземления
              Сертификаты на гарантию, замену, техподдержку
              Скачать регламенты
              Продление гарантийного обслуживания, ESR-10 (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
              [ для нового оборудования ]
              до 2 лет +15% от цены оборудования
              EW-ESR-10-2Y
              до 3 лет +25% от цены оборудования
              EW-ESR-10-3Y
              до 5 лет +40% от цены оборудования
              EW-ESR-10-5Y
              Продление гарантийного обслуживания, ESR-10 (используется при покупке для ранее приобретенного оборудования)
              [ для уже купленного оборудования ]
              на 1 год +12% от цены оборудования
              EW-ESR-10-1Y
              Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - ESR-10 - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
              1 год +6% от цены оборудования
              SC-ESR-10-B-1Y
              3 года +15% от цены оборудования
              SC-ESR-10-B-3Y
              5 лет +32% от цены оборудования
              SC-ESR-10-B-5Y
              Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, ESR-10 (услуга оказывается при наличии действующей гарантии)
              1 год +30% от цены оборудования
              NBS-ESR-10-1Y
              3 годa +75% от цены оборудования
              NBS-ESR-10-3Y
              5 лет +93,75% от цены оборудования
              NBS-ESR-10-5Y
              Обучение в Академии Eltex
              Базовый курс Академии Eltex: Использование коммутаторов Eltex
              Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
              Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
              [ESR] Очистка конфигурации ESR или сброс на заводскую конфигурацию для версий до 1.1.0 включительно
              Очистка конфигурации происходит путем копирования конфигурации по умолчанию в candidate-config и применения внесенных изменений:

              esr# copy fs://default-config fs://candidate-config

              Процесс сброса на заводскую конфигурацию аналогичен.

              esr# copy fs://factory-config fs://candidate-config

              Изменения конфигурации вступают в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Источник:
              docs.eltex-co.ru

              [ESR] Применение заводских настроек на ESR
              Чтобы выполнить сброс к заводским настройкам, нужно выполнить команды:
              Сброс конфигурации до заводских настроек
              esr-Х# copy system:factory-config system:candidate-config
              Copy factory configuration to candidate configuration...
              Read factory configuration...

              Применение конфигурации
              esr-Х# commit
              Nothing to commit in configuration
              2017-01-16T08:57:27+00:00 %CLI-I-CRIT: user admin from console input: commit
              esr-Х# confirm
              Nothing to confirm in configuration. You must commit some changes first.
              2017-01-16T08:57:30+00:00 %CLI-I-CRIT: user admin from console input: confirm



              Если нет удаленного доступа, то нужно нажать функциональную кнопку F на передней панели более, чем на 10 секунд. При отпускании кнопки маршрутизатор перезагрузится с заводскими настройками.

              Источник:
              docs.eltex-co.ru

              [ESR] Настройка SNMP
              SNMP (англ. Simple Network Management Protocol — простой протокол сетевого управления) — протокол, предназначенный для управления устройствами в IP-сетях на основе архитектур TCP/UDP. SNMP предоставляет данные для управления в виде переменных, описывающих конфигурацию управляемой системы.

              Задача: Настроить SNMPv3 сервер с аутентификацией и шифрованием данных для пользователя admin. IP-адрес маршрутизатора esr - 192.168.52.41, ip-адрес сервера - 192.168.52.8.

              Рисунок 1 - Схема сети.
              Рисунок 1 – Схема сети

              Решение:

              Предварительно нужно выполнить следующие действия:

              • указать зону для интерфейса gi1/0/1;
              • настроить IP-адрес для интерфейсов gi1/0/1.

              Основной этап конфигурирования:

              Включаем SNMP-сервер:

              esr(config)# snmp-server

              Создаем пользователя SNMPv3:

              esr(config)# snmp-server user admin

              Определим режим безопасности:

              esr(snmp-user)# authentication access priv

              Определим алгоритм аутентификации для SNMPv3-запросов:

              esr(snmp-user)# authentication algorithm md5

              Устанавим пароль для аутентификации SNMPv3-запросов:

              esr(snmp-user)# authentication key ascii-text 123456789

              Определим алгоритм шифрования передаваемых данных:

              esr(snmp-user)# privacy algorithm aes128

              Устанавим пароль для шифрования передаваемых данных:

              esr(snmp-user)# privacy key ascii-text 123456789

              Активируем SNMPv3-пользователя :

              esr(snmp-user)# enable

              Определяем сервер-приемник Trap-PDU сообщений:

              esr(config)# snmp-server host 192.168.52.41

              Изменения конфигурации вступят в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Источник:
              docs.eltex-co.ru

              [ESR] Настройка MultiWAN
              Рекомендуемый порядок действий:

              Задача: Настроить маршрут к серверу (108.16.0.1/28) с возможностью балансировки нагрузки.

              Рисунок 1 - Схема сети.
              Рисунок 1 – Схема сети

              Решение:

              Предварительно нужно выполнить следующие действия:

              • настроить зоны для интерфейсов te1/0/1 и te1/0/2;
              • указать IP-адреса для интерфейсов te1/0/1 и te1/0/2.

              Основной этап конфигурирования:

              Настроим маршрутизацию:

              еsr(config)# ip route 108.16.0.0/28 wan load-balance rule 1

              Создадим правило WAN:

              еsr(config)# wan load-balance rule 1

              Укажем участвующие интерфейсы:

              еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/2
              еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/1

              Включим созданное правило балансировки и выйдем из режима конфигурирования правила:

              еsr(config-wan-rule)# enable
              еsr(config-wan-rule)# exit

              Создадим список для проверки целостности соединения:

              еsr(config)# wan load-balance target-list google

              Создадим цель проверки целостности:

              esr(config-target-list)# target 1

              Зададим адрес для проверки, включим проверку указанного адреса и выйдем:

              еsr(config-wan-target)# ip address 8.8.8.8
              еsr(config-wan-target)# enable
              еsr(config-wan-target)# exit

              Настроим интерфейсы. В режиме конфигурирования интерфейса te1/0/1 указываем nexthop:

              еsr(config)# interface tengigabitethernet 1/0/1
              еsr(config-if)# wan load-balance nexthop 203.0.0.1

              В режиме конфигурирования интерфейса te1/0/1 указываем список целей для проверки соединения:

              еsr(config-if)# wan load-balance target-list google

              В режиме конфигурирования интерфейса te1/0/1 включаем WAN-режим и выходим:

              еsr(config-if)# wan load-balance enable
              еsr(config-if)# exit

              В режиме конфигурирования интерфейса te1/0/2 указываем nexthop:

              еsr(config)# interface tengigabitethernet 1/0/2
              еsr(config-if)# wan load-balance nexthop 65.6.0.1

              В режиме конфигурирования интерфейса te1/0/2 указываем список целей для проверки соединения:

              еsr(config-if)# wan load-balance target-list google

              В режиме конфигурирования интерфейса te1/0/2 включаем WAN-режим и выходим:

              еsr(config-if)# wan load-balance enable
              еsr(config-if)# exit

              Изменения конфигурации вступят в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Для переключения в режим резервирования настроим следующее:

              Заходим в режим настройки правила WAN:

              еsr(config)# wan load-balance rule 1

              Функция MultiWAN также может работать в режиме резервирования, в котором трафик будет направляться в активный интерфейс c наибольшим весом. Включить данный режим можно следующей командой:

              еsr(config-wan-rule)# failover

              Изменения конфигурации вступят в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Источник:
              docs.eltex-co.ru

              [ESR] Конфигурирование Destination NAT
              Функция Destination NAT (DNAT) состоит в преобразовании IP-адреса назначения у пакетов, проходящих через сетевой шлюз.

              DNAT используется для перенаправления трафика, идущего на некоторый «виртуальный» адрес в публичной сети, на «реальный» сервер в локальной сети, находящийся за сетевым шлюзом. Эту функцию можно использовать для организации публичного доступа к серверам, находящимся в частной сети и не имеющим публичного сетевого адреса.

              Задача: Организовать доступ из публичной сети, относящейся к зоне «UNTRUST», к серверу локальной сети в зоне «TRUST». Адрес сервера в локальной сети - 10.1.1.100. Сервер должен быть доступным извне по адресу 1.2.3.4, доступный порт 80.

              Решение:

              Создадим зоны безопасности «UNTRUST» и «TRUST». Установим принадлежность используемых сетевых интерфейсов к зонам. Одновременно назначим IP-адреса интерфейсам.

              esr# configure
              esr(config)# security zone UNTRUST
              esr(config-zone)# exit
              esr(config)# security zone TRUST
              esr(config-zone)# exit
              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# security-zone TRUST
              esr(config-if-gi)# ip address 10.1.1.1/25
              esr(config-if-gi)# exit
              esr(config)# interface tengigabitethernet 1/0/1
              esr(config-if-te)# ip address 1.2.3.4/29
              esr(config-if-te)# security-zone UNTRUST
              esr(config-if-te)# exit

              Создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

              • NET_UPLINK – профиль адресов публичной сети;
              • SERVER_IP – профиль адресов локальной сети;
              • SRV_HTTP – профиль портов.

              esr(config)# object-group network NET_UPLINK
              esr(config-object-group-network)# ip address 1.2.3.4
              esr(config-object-group-network)# exit
              esr(config)# object-group service SRV_HTTP
              esr(config-object-group-network)# port 80
              esr(config-object-group-network)# exit
              esr(config)# object-group network SERVER_IP
              esr(config-object-group-network)# ip address 10.1.1.100
              esr(config-object-group-network)# exit

              Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 1.2.3.4 из внешней сети.

              esr(config)# nat destination
              esr(config-dnat)# pool SERVER_POOL
              esr(config-dnat-pool)# ip address 10.1.1.100
              esr(config-dnat-pool)# ip port 80
              esr(config-dnat-pool)# exit

              Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «UNTRUST». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».

              esr(config-dnat)# ruleset DNAT
              esr(config-dnat-ruleset)# from zone UNTRUST
              esr(config-dnat-ruleset)# rule 1
              esr(config-dnat-rule)# match destination-address NET_UPLINK
              esr(config-dnat-rule)# match protocol tcp
              esr(config-dnat-rule)# match destination-port SERV_HTTP
              esr(config-dnat-rule)# action destination-nat pool SERVER_POOL
              esr(config-dnat-rule)# enable
              esr(config-dnat-rule)# exit
              esr(config-dnat-ruleset)# exit
              esr(config-dnat)# exit

              Для пропуска трафика, идущего из зоны «UNTRUST» в «TRUST», создадим соответствующую пару зон. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP», и прошедший преобразование DNAT.

              esr(config)# security zone-pair UNTRUST TRUST
              esr(config-zone-pair)# rule 1
              esr(config-zone-rule)# match source-address any
              esr(config-zone-rule)# match destination-address SERVER_IP
              esr(config-zone-rule)# match protocol any
              esr(config-zone-rule)# match destination-nat
              esr(config-zone-rule)# action permit
              esr(config-zone-rule)# enable
              esr(config-zone-rule)# exit
              esr(config-zone-pair)# exit
              esr(config)# exit

              Изменения конфигурации вступят в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Произведенные настройки можно посмотреть с помощью команд:

              esr# show ip nat destination pools
              esr# show ip nat destination rulesets
              esr# show ip nat proxy-arp
              esr# show ip nat translations

              Источник:
              docs.eltex-co.ru

              [ESR] Настройка VRF Lite
              VRF (Virtual Routing and Forwarding) – технология, которая позволяет изолировать маршрутную информацию, принадлежащую различным классам (например, маршруты одного клиента).

              Рисунок 1 - Схема сети.
              Рисунок 1 – Схема сети

              Задача: К маршрутизатору серии ESR подключены 2 сети, которые необходимо изолировать от остальных сетей.

              Решение:

              Создадим VRF:

              esr(config)# ip vrf bit
              esr(config-vrf)# exit

              Создадим зону безопасности:

              esr(config)# security zone vrf-sec
              esr(config-zone)# ip vrf forwarding bit
              esr(config-zone)# exit

              Создадим правило для пары зон и разрешим любой TCP/UDP-трафик:

              esr(config)# security zone-pair vrf-sec vrf-sec
              esr(config-zone-pair)# rule 1
              esr(config-zone-rule)# match source-address any
              esr(config-zone-rule)# match destination-address any
              esr(config-zone-rule)# match protocol udp
              esr(config-zone-rule)# match source-port any
              esr(config-zone-rule)# match destination-port any
              esr(config-zone-rule)# action permit
              esr(config-zone-rule)# enable
              esr(config-zone-rule)# exit
              esr(config-zone-pair)# rule 2
              esr(config-zone-rule)# match source-address any
              esr(config-zone-rule)# match destination-address any
              esr(config-zone-rule)# match protocol tcp
              esr(config-zone-rule)# match source-port any
              esr(config-zone-rule)# match destination-port any
              esr(config-zone-rule)# action permit
              esr(config-zone-rule)# enable
              esr(config-zone-rule)# exit

              Создадим привязку интерфейсов, назначим IP-адреса, укажем принадлежность к зоне:

              esr(config)# interface gigabitethernet 1/0/7
              esr(config-if-gi)# ip vrf forwarding bit
              esr(config-if-gi)# ip address 10.20.0.1/24
              esr(config-if-gi)# security-zone vrf-sec
              esr(config-if-gi)# exit
              esr(config)# interface gigabitethernet 1/0/14.10
              esr(config-subif)# ip vrf forwarding bit
              esr(config-subif)# ip address 10.30.0.1/16
              esr(config-subif)# security-zone vrf-sec
              esr(config-subif)# exit
              esr(config)# exit

              Изменения конфигурации вступят в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Информацию об интерфейсах, привязанных к VRF, можно посмотреть командой:

              esr# show ip vrf

              Таблицу маршрутов VRF можно просмотреть с помощью команды:

              esr# show ip route vrf bit

              Источник:
              docs.eltex-co.ru

              [ESR] Настройка Netflow
              Netflow — сетевой протокол, предназначенный для учета и анализа трафика.

              Netflow позволяет передавать данные о трафике (адрес отправителя и получателя, порт, количество информации и др.) с сетевого оборудования (сенсора) на коллектор. В качестве коллектора может использоваться обычный сервер.

              Задача: Организовать учет трафика с интерфейса gi1/0/1 для передачи на сервер через интерфейс gi1/0/8 для обработки.

              Рисунок 1 - Схема сети.
              Рисунок 1 – Схема сети

              Решение:

              Предварительно нужно выполнить следующие действия:

              • На интерфейсах gi1/0/1, gi1/0/8 отключить firewall командой «ip firewall disable». (С версии ПО 1.1.0 необязательно отключать firewall)
              • Назначить IP-адреса на портах.

              Основной этап конфигурирования:

              Укажем IP-адрес коллектора:

              esr(config)# netflow collector 10.10.0.2

              Включим сбор экспорта статистики netflow на сетевом интерфейсе gi1/0/1:

              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# ip netflow export

              Активируем netflow на маршрутизаторе.:

              еsr(config)# netflow enable

              Изменения конфигурации вступят в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Для просмотра статистики Netflow используется команда:

              esr# show netflow statistics

              Источник:
              docs.eltex-co.ru

              [ESR] Базовый QoS
              QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

              Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

              Задача: Настроить следующие ограничения на интерфейсе gigabitethernet 1/0/8: передавать трафик с DSCP 22 в восьмую приоритетную очередь, трафик с DSCP 14 в седьмую взвешенную очередь, установить ограничение по скорости в 60 Мбит/с для седьмой очереди.

              Рисунок 1 - Схема сети.
              Рисунок 1 – Схема сети

              Решение:

              Для того чтобы восьмая очередь стала приоритетной, а с первой по седьмую взвешенной, ограничим количество приоритетных очередей до 1:

              esr(config)# priority-queue out num-of-queues 1

              Перенаправим трафик с DSCP 22 в восьмую приоритетную очередь:

              esr(config)# qos map dscp-queue 22 to 8

              Перенаправим трафик с DSCP 14 в седьмую взвешенную очередь:

              esr(config)# qos map dscp-queue 14 to 7

              Включим QoS на входящем интерфейсе со стороны LAN:

              esr(config)# interface gigabitethernet 1/0/5
              esr(config-if-gi)# qos enable
              esr(config-if-gi)# exit

              Включим QoS на интерфейсе со стороны WAN:

              esr(config)# interface gigabitethernet 1/0/8
              esr(config-if-gi)# qos enable

              Установим ограничение по скорости в 60Мбит/с для седьмой очереди:

              esr(config-if)# traffic-shape queue 7 60000
              esr(config-if)# exit

              Изменения конфигурации вступят в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Просмотреть статистику по QoS можно командой (только для ESR-100/ESR-200):

              esr# show qos statistics gigabitethernet 1/0/8

              Источник:
              docs.eltex-co.ru

              [ESR] Расширенный QoS
              QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

              Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

              Задача: Классифицировать приходящий трафик по подсетям (10.0.11.0/24, 10.0.12.0/24), произвести маркировку по DSCP (38 и 42) и произвести разграничение по подсетям (40 Мбит/с и 60 Мбит/с), ограничить общую полосу до 250 Мбит/с, остальной трафик обрабатывать через механизм SFQ.

              Рисунок 1 - Схема сети.
              Рисунок 1 – Схема сети

              Решение:

              Настроим списки доступа для фильтрации по подсетям, выходим в глобальный режим конфигурации:

              esr(config)# ip access-list extended fl1
              esr(config-acl)# rule 1
              esr(config-acl-rule)# action permit
              esr(config-acl-rule)# match protocol any
              esr(config-acl-rule)# match source-address 10.0.11.0 255.255.255.0
              esr(config-acl-rule)# match destination-address any
              esr(config-acl-rule)# enable
              esr(config-acl-rule)# exit
              esr(config-acl)# exit
              esr(config)# ip access-list extended fl2
              esr(config-acl)# rule 1
              esr(config-acl-rule)# action permit
              esr(config-acl-rule)# match protocol any
              esr(config-acl-rule)# match source-address 10.0.12.0 255.255.255.0
              esr(config-acl-rule)# match destination-address any
              esr(config-acl-rule)# enable
              esr(config-acl-rule)# exit
              esr(config-acl)# exit

              Создаем классы fl1 и fl2, указываем соответствующие списки доступа, настраиваем маркировку:

              esr(config)# class-map fl1
              esr(config-class-map)# set dscp 38
              esr(config-class-map)# match access-group fl1
              esr(config-class-map)# exit
              esr(config)# class-map fl2
              esr(config-class-map)# set dscp 42
              esr(config-class-map)# match access-group fl2
              esr(config-class-map)# exit

              Создаём политику и определяем ограничение общей полосы пропускания:

              esr(config)# policy-map fl
              esr(config-policy-map)# shape average 250000

              Осуществляем привязку класса к политике, настраиваем ограничение полосы пропускания и выходим:

              esr(config-policy-map)# class fl1
              esr(config-class-policy-map)# shape average 40000
              esr(config-class-policy-map)# exit
              esr(config-policy-map)# class fl2
              esr(config-class-policy-map)# shape average 60000
              esr(config-class-policy-map)# exit

              Для другого трафика настраиваем класс с режимом SFQ:

              esr(config-policy-map)# class class-default
              esr(config-class-policy-map)# mode sfq
              esr(config-class-policy-map)# fair-queue 800
              esr(config-class-policy-map)# exit
              esr(config-policy-map)# exit

              Включаем QoS на интерфейсах, политику на входе интерфейса gi 1/0/19 для классификации и на выходе gi1/0/20 для применения ограничений и режима SFQ для класса по умолчанию:

              esr(config)# interface gigabitethernet 1/0/19
              esr(config-if-gi)# qos enable
              esr(config-if-gi)# service-policy input fl
              esr(config-if-gi)# exit
              esr(config)# interface gigabitethernet 1/0/20
              esr(config-if-gi)# qos enable
              esr(config-if-gi)# service-policy output fl
              esr(config-if-gi)# exit

              Изменения конфигурации вступят в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Для просмотра статистики используется команда:

              esr# do show qos policy statistics gigabitethernet 1/0/20

              Источник:
              docs.eltex-co.ru

              [ESR] Конфигурирование Firewall
              Firewall – комплекс аппаратных или программных средств, осуществляющий контроль и фильтрацию проходящих через него сетевых пакетов в соответствии с заданными правилами.

              Задача: Разрешить обмен сообщениями по протоколу ICMP между устройствами ПК1, ПК2 и маршрутизатором ESR.

              Рисунок 1 - Схема сети.
              Рисунок 1 - схема сети.

              Решение:

              Для каждой сети ESR создадим свою зону безопасности:

              esr# configure
              esr(config)# security zone LAN
              esr(config-zone)# exit
              esr(config)# security zone WAN
              esr(config-zone)# exit

              Настроим сетевые интерфейсы и определим их принадлежность к зонам безопасности:

              esr(config)# interface gi1/0/2
              esr(config-if-gi)# ip address 192.168.12.2/24
              esr(config-if-gi)# security-zone LAN
              esr(config-if-gi)# exit
              esr(config)# interface gi1/0/3
              esr(config-if-gi)# ip address 192.168.23.2/24
              esr(config-if-gi)# security-zone WAN
              esr(config-if-gi)# exit

              Для настройки правил зон безопасности потребуется создать профиль адресов сети «LAN», включающий адреса, которым разрешен выход в сеть «WAN», и профиль адресов сети «WAN».

              esr(config)# object-group network WAN
              esr(config-object-group-network)# ip address-range 192.168.23.2
              esr(config-object-group-network)# exit
              esr(config)# object-group network LAN
              esr(config-object-group-network)# ip address-range 192.168.12.2
              esr(config-object-group-network)# exit
              esr(config)# object-group network LAN_GATEWAY
              esr(config-object-group-network)# ip address-range 192.168.12.1
              esr(config-object-group-network)# exit
              esr(config)# object-group network WAN_GATEWAY
              esr(config-object-group-network)# ip address-range 192.168.23.3
              esr(config-object-group-network)# exit

              Для пропуска трафика из зоны «LAN» в зону «WAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК1 к ПК2. Действие правил разрешается командой enable:

              esr(config)# security zone-pair LAN WAN
              esr(config-zone-pair)# rule 1
              esr(config-zone-rule)# action permit
              esr(config-zone-rule)# match protocol icmp
              esr(config-zone-rule)# match destination-address WAN
              esr(config-zone-rule)# match source-address LAN
              esr(config-zone-rule)# enable
              esr(config-zone-rule)# exit
              esr(config-zone-pair)# exit

              Для пропуска трафика из зоны «WAN» в зону «LAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК2 к ПК1. Действие правил разрешается командой enable:

              esr(config)# security zone-pair WAN LAN
              esr(config-zone-pair)# rule 1
              esr(config-zone-rule)# action permit
              esr(config-zone-rule)# match protocol icmp
              esr(config-zone-rule)# match destination-address LAN
              esr(config-zone-rule)# match source-address WAN
              esr(config-zone-rule)# enable
              esr(config-zone-rule)# exit
              esr(config-zone-pair)# exit

              На маршрутизаторе всегда существует зона безопасности с именем «self». Если в качестве получателя трафика выступает сам маршрутизатор, то есть трафик не является транзитным, то в качестве параметра указывается зона «self». Создадим пару зон для трафика, идущего из зоны «WAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК2 и маршрутизатором ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «WAN»:

              esr(config)# security zone-pair WAN self
              esr(config-zone-pair)# rule 1
              esr(config-zone-rule)# action permit
              esr(config-zone-rule)# match protocol icmp
              esr(config-zone-rule)# match destination-address WAN
              esr(config-zone-rule)# match source-address WAN_GATEWAY
              esr(config-zone-rule)# enable
              esr(config-zone-rule)# exit
              esr(config-zone-pair)# exit

              Создадим пару зон для трафика, идущего из зоны «LAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК1 и ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «LAN»:

              esr(config)# security zone-pair LAN self
              esr(config-zone-pair)# rule 1
              esr(config-zone-rule)# action permit
              esr(config-zone-rule)# match protocol icmp
              esr(config-zone-rule)# match destination-address LAN
              esr(config-zone-rule)# match source-address LAN_GATEWAY
              esr(config-zone-rule)# enable
              esr(config-zone-rule)# exit
              esr(config-zone-pair)# exit
              esr(config)# exit

              Изменения конфигурации вступят в действие по следующим командам:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Посмотреть членство портов в зонах можно с помощью команды:

              esr# show security zone

              Посмотреть пары зон и их конфигурацию можно с помощью команд:

              esr# show security zone-pair
              esr# show security zone-pair configuration

              Посмотреть активные сессии можно с помощью команд:

              esr# show ip firewall sessions

              Источник:
              docs.eltex-co.ru

              [ESR] Настройка LACP
              LACP — протокол для агрегирования каналов, позволяет объединить несколько физических каналов в один логический.

              Такое объединение позволяет увеличивать пропускную способность и надежность канала.

              Задача: Настроить агрегированный канал между маршрутизатором ESR и коммутатором.

              Рисунок 1 - Схема сети.
              Рисунок 1 – Схема сети

              Решение:

              Предварительно нужно выполнить следующие настройки:

              • На интерфейсах gi1/0/1, gi1/0/2 отключить зону безопасности командой «no security-zone».

              Основной этап конфигурирования:

              Cоздадим интерфейс port-channel 2:

              esr(config)# interface port-channel 2

              Включим физические интерфейсы gi1/0/1, gi1/0/2 в созданную группу агрегации каналов:

              esr(config)# interface gigabitethernet 1/0/1-2
              esr(config-if-gi)# channel-group 2 mode auto

              Изменения конфигурации вступят в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Дальнейшая конфигурация port-channel проводится как на обычном физическом интерфейсе.

              Источник:
              docs.eltex-co.ru

              [ESR] Управление резервированием настройка VRRP
              VRRP (Virtual Router Redundancy Protocol) — сетевой протокол, предназначенный для увеличения доступности маршрутизаторов, выполняющих роль шлюза по умолчанию.

              Это достигается путём объединения группы маршрутизаторов в один виртуальный маршрутизатор и назначения им общего IP-адреса, который и будет использоваться как шлюз по умолчанию для компьютеров в сети.

              Задача 1: Организовать виртуальный шлюз для локальной сети в VLAN 50, используя протокол VRRP. В качестве локального виртуального шлюза используется IP адрес 192.168.1.1.

              Рисунок 1 - Схема сети.
              Рисунок 1 – Схема сети

              Решение:

              Предварительно нужно выполнить следующие действия:

              • создать соответствующий саб-интерфейс;
              • настроить зону для саб-интерфейса;
              • указать IP-адрес для саб-интерфейса.

              Основной этап конфигурирования:

              Настроим маршрутизатор R1.

              В созданном саб-интерфейсе настроим VRRP. Укажем уникальный идентификатор VRRP:

              R1(config)# interface gi 1/0/5.50
              R1(config-subif)# vrrp id 10

              Укажем IP-адрес виртуального шлюза 192.168.1.1/24:

              R1(config-subif)# vrrp ip 192.168.1.1

              Включим VRRP:

              R1(config-subif)# vrrp
              R1(config-subif)# exit

              Изменения конфигурации вступят в действие после применения:

              R1# commit
              Configuration has been successfully committed
              R1# confirm
              Configuration has been successfully confirmed

              Произвести аналогичные настройки на R2.

              Задача 2: Организовать виртуальные шлюзы для подсети 192.168.20.0/24 в VLAN 50 и подсети 192.168.1.0/24 в VLAN 60, используя протокол VRRP c функцией синхронизации Мастера. Для этого используем объединение VRRP-процессов в группу. В качестве виртуальных шлюзов используются IP-адреса 192.168.1.1 и 192.168.20.1.


              Рисунок 2 – Схема сети

              Решение:

              Предварительно нужно выполнить следующие действия:

              • создать соответствующие саб-интерфейсы;
              • настроить зону для саб-интерфейсов;
              • указать IP-адреса для саб-интерфейсов.

              Основной этап конфигурирования:

              Настроим маршрутизатор R1.

              Настроим VRRP для подсети 192.168.1.0/24 в созданном саб-интерфейсе.

              Укажем уникальный идентификатор VRRP:

              R1(config-sub)# interface gi 1/0/5.50
              R1(config-subif)# vrrp id 10

              Укажем IP-адрес виртуального шлюза 192.168.1.1:

              R1(config-subif)# vrrp ip 192.168.1.1

              Укажем идентификатор VRRP-группы:

              R1(config-subif)# vrrp group 5

              Включим VRRP:

              R1(config-subif)# vrrp
              R1(config-subif)# exit

              Настроим VRRP для подсети 192.168.20.0/24 в созданном саб-интерфейсе.

              Укажем уникальный идентификатор VRRP:

              R1(config-sub)# interface gi 1/0/6.60
              R1(config-subif)# vrrp id 20

              Укажем IP-адрес виртуального шлюза 192.168.20.1:

              R1(config-subif)# vrrp ip 192.168.20.1

              Укажем идентификатор VRRP-группы:

              R1(config-subif)# vrrp group 5

              Включим VRRP:

              R1(config-subif)# vrrp
              R1(config-subif)# exit

              Изменения конфигурации вступят в действие после применения:

              R1# commit
              Configuration has been successfully committed
              R1# confirm
              Configuration has been successfully confirmed

              Произвести аналогичные настройки на R2.

              Источник:
              docs.eltex-co.ru

              [ESR] Настройка RIP
              RIP — дистанционно-векторный протокол динамической маршрутизации, который использует количество транзитных участков в качестве метрики маршрута.

              Максимальное количество транзитных участков (hop), разрешенное в RIP, равно 15. Каждый RIP-маршрутизатор по умолчанию вещает в сеть свою полную таблицу маршрутизации один раз в 30 секунд. RIP работает на 3-м уровне стека TCP/IP, используя UDP-порт 520.

              Задача: Настроить на маршрутизаторе протокол RIP для обмена маршрутной информацией с соседними маршрутизаторами. Маршрутизатор должен анонсировать статические маршруты и подсети 115.0.0.0/24, 14.0.0.0/24, 10.0.0.0/24. Анонсирование маршрутов должно происходить каждые 25 секунд.

              Рисунок 1 - Схема сети.
              Рисунок 1 - Схема сети.

              Решение:

              Предварительно нужно настроить IP-адреса на интерфейсах согласно схеме сети, приведенной на рисунке 1.

              Перейдём в режим конфигурирования протокола RIP:

              esr(config)# router rip

              Укажем подсети, которые будут анонсироваться протоколом: 115.0.0.0/24, 14.0.0.0/24 и 10.0.0.0/24:

              esr(config-rip)# network 115.0.0.0/24
              esr(config-rip)# network 14.0.0.0/24
              esr(config-rip)# network 10.0.0.0/24

              Для анонсирования протоколом статических маршрутов выполним команду:

              esr(config-rip)# redistribute static

              Настроим таймер, отвечающий за отправку маршрутной информации:

              esr(config-rip)# timers update 25

              После установки всех требуемых настроек включаем протокол:

              esr(config-rip)# enable

              Изменения конфигурации вступят в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Для того чтобы просмотреть таблицу маршрутов RIP воспользуемся командой:

              esr# show ip rip

              Помимо настройки протокола RIP, необходимо в firewall разрешить UDP-порт 520.

              Источник:
              docs.eltex-co.ru

              [ESR] Настройка зеркалирования
              Зеркалирование трафика — функция маршрутизатора, предназначенная для перенаправления трафика с одного порта маршрутизатора на другой порт этого же маршрутизатора (локальное зеркалирование) или на удаленное устройство (удаленное зеркалирование).

              Задача: Организовать удаленное зеркалирование трафика по VLAN 50 с интерфейса gi1/0/11 для передачи на сервер для обработки.

              Рисунок 1 - Схема сети.
              Рисунок 1 – Схема сети

              Решение:

              Предварительно нужно выполнить следующие действия:

              • Создать VLAN 50;
              • На интерфейсе gi 1/0/5 добавить VLAN 50 в режиме general.

              Основной этап конфигурирования:

              Укажем VLAN, по которой будет передаваться зеркалированный трафик:

              еsr1000(config)# port monitor remote vlan 50

              На интерфейсе gi 1/0/5 укажем порт для зеркалирования:

              еsr1000(config)# interface gigabitethernet 1/0/5
              еsr1000(config-if-gi)# port monitor interface gigabitethernet 1/0/11

              Укажем на интерфейсе gi 1/0/5 режим удаленного зеркалирования:

              еsr1000(config-if-gi)# port monitor remote

              Изменения конфигурации вступят в действие после применения:

              esr1000# commit
              Configuration has been successfully committed
              esr1000# confirm
              Configuration has been successfully confirmed

              Источник:
              docs.eltex-co.ru

              [ESR] Конфигурирование статических маршрутов
              Статическая маршрутизация – вид маршрутизации, при котором маршруты указываются в явном виде при конфигурации маршрутизатора без использования протоколов динамической маршрутизации.

              Задача: Настроить доступ к сети Internet для пользователей локальной сети 192.168.1.0/24 и 10.0.0.0/8, используя статическую маршрутизацию. На устройстве R1 создать шлюз для доступа к сети Internet. Трафик внутри локальной сети должен маршрутизироваться внутри зоны LAN, трафик из сети Internet должен относиться к зоне WAN.

              Рисунок 1 - Схема сети.
              Рисунок 1 - схема сети.

              Решение:

              Зададим имя устройства для маршрутизатора R1:

              esr# hostname R1
              esr#(config)# do commit
              R1#(config)# do confirm

              Для интерфейса gi1/0/1 укажем адрес 192.168.1.1/24 и зону «LAN». Через данный интерфейс R1 будет подключен к сети 192.168.1.0/24:

              R1(config)# interface gi1/0/1
              R1(config-if-gi)# security-zone LAN
              R1(config-if-gi)# ip address 192.168.1.1/24
              R1(config-if-gi)# exit

              Для интерфейса gi1/0/2 укажем адрес 192.168.100.1/30 и зону «LAN». Через данный интерфейс R1 будет подключен к устройству R2 для последующей маршрутизации трафика:

              R1(config)# interface gi1/0/2
              R1(config-if-gi)# security-zone LAN
              R1(config-if-gi)# ip address 192.168.100.1/30
              R1(config-if-gi)# exit

              Для интерфейса gi1/0/3 укажем адрес 128.107.1.2/30 и зону «WAN». Через данный интерфейс R1 будет подключен к сети Internet:

              R1(config)# interface gi1/0/3
              R1(config-if-gi)# security-zone WAN
              R1(config-if-gi)# ip address 128.107.1.2/30
              R1(config-if-gi)# exit

              Создадим маршрут для взаимодействия с сетью 10.0.0.0/8, используя в качестве шлюза устройство R2 (192.168.100.2):

              R1(config)# ip route 10.0.0.0/8 192.168.100.2

              Создадим маршрут для взаимодействия с сетью Internet, используя в качестве nexthop шлюз провайдера (128.107.1.1):

              R1(config)# ip route 0.0.0.0/0 128.107.1.1

              Изменения конфигурации на маршрутизаторе R1 вступят в действие по следующим командам:

              R1# commit
              Configuration has been successfully committed
              R1# confirm
              Configuration has been successfully confirmed

              Зададим имя устройства для маршрутизатора R2:

              esr# hostname R2
              esr#(config)# do commit
              R2#(config)# do confirm

              Для интерфейса gi1/0/1 укажем адрес 10.0.0.1/8 и зону «LAN». Через данный интерфейс R2 будет подключен к сети 10.0.0.0/8:

              R2(config)# interface gi1/0/1
              R2(config-if-gi)# security-zone LAN
              R2(config-if-gi)# ip address 10.0.0.1/8
              R2(config-if-gi)# exit

              Для интерфейса gi1/0/2 укажем адрес 192.168.100.2/30 и зону «LAN». Через данный интерфейс R2 будет подключен к устройству R1 для последующей маршрутизации трафика:

              R2(config)# interface gi1/0/2
              R2(config-if-gi)# security-zone LAN
              R2(config-if-gi)# ip address 192.168.100.2/30
              R2(config-if-gi)# exit

              Создадим маршрут по умолчанию, указав в качестве nexthop IP-адрес интерфейса gi1/0/2 маршрутизатора R1 (192.168.100.1):

              R2(config)# ip route 0.0.0.0/0 192.168.100.1

              Изменения конфигурации на маршрутизаторе R2 вступят в действие по следующим командам:

              R2# commit
              Configuration has been successfully committed
              R2# confirm
              Configuration has been successfully confirmed

              Проверить таблицу маршрутов можно командой:

              esr# show ip route

              Источник:
              docs.eltex-co.ru

              [ESR] DHCP Relay
              В случае, если DHCP-клиент не имеет возможности обратиться к DHCP-серверу напрямую (например, если они находятся в разных широковещательных доменах), используется так называемый DHCP-ретранслятор (relay agent), который обрабатывает клиентский широковещательный DHCP-запрос и отправляет его на DHCP-сервер в виде unicast пакета, а полученный от DHCP-сервера ответ, в свою очередь, перенаправляет DHCP-клиенту.

              Рисунок 1 - Схема сети



              Предварительно необходимо сконфигурировать интерфейсы:

              esr(config)# interface gigabitethernet 1/0/1

              esr(config-if-gi)# ip address 10.0.0.1/24

              esr(config)# interface gigabitethernet 1/0/2

              esr(config-if-gi)# ip address 192.168.0.1/24



              Настройки DHCP-ретранслятора на ESR сводятся к:



              1. Включению DHCP relay глобально на устройстве командой



              esr(config)# ip dhcp-relay



              2. Указанию на интерфейсе со стороны DHCP-клинта IP адреса DHCP-сервера, на который будут перенаправляться клиентские запросы.



              esr(config)# interface gigabitethernet 1/0/2

              esr(config-if-gi)# ip helper-address 10.0.0.2



              Чтобы изменения вступили в силу, необходимо ввести следующие команды:

              esr# commit

              Configuration has been commited

              esr# confirm

               Configuration has been confirmed

              Источник:
              docs.eltex-co.ru

              [ESR] Настройка Route-based IPsec VPN
              IPsec – это набор протоколов, которые обеспечивают защиту передаваемых с помощью IP-протокола данных.

              Данный набор протоколов позволяет осуществлять подтверждение подлинности (аутентификацию), проверку целостности и шифрование IP-пакетов, а также включает в себя протоколы для защищённого обмена ключами в сети Интернет.

              Рисунок 1 - Схема сети.
              Рисунок 1 – Схема сети

              Задача: Настроить IPsec-туннель между R1 и R2.

              • R1 IP адрес - 120.11.5.1;
              • R2 IP адрес - 180.100.0.1;
              • IKE:
                группа Диффи-Хэллмана: 2;
                алгоритм шифрования: AES 128 bit;
                алгоритм аутентификации: MD5.
              • IPSec:
                алгоритм шифрования: AES 128 bit;
                алгоритм аутентификации: MD5.

              Решение:

              1. Конфигурирование R1

              Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

              esr# configure
              esr(config)# interface gi 1/0/1
              esr(config-if-gi)# ip address 120.11.5.1/24
              esr(config-if-gi)# security-zone untrusted
              esr(config-if-gi)# exit

              Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

              esr(config)# tunnel vti 1
              esr(config-vti)# local address 120.11.5.1
              esr(config-vti)# remote address 180.100.0.1
              esr(config-vti)# enable
              esr(config-vti)# exit

              Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

              esr(config)# object-group service ISAKMP
              esr(config-object-group-service)# port-range 500
              esr(config-object-group-service)# exit

              Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

              esr(config)# ip route 10.0.0.0/16 tunnel vti 1

              Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

              esr(config)# security ike proposal ike_prop1
              esr(config-ike-proposal)# dh-group 2
              esr(config-ike-proposal)# authentication algorithm md5
              esr(config-ike-proposal)# encryption algorithm aes128
              esr(config-ike-proposal)# exit

              Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

              esr(config)# security ike policy ike_pol1
              esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
              esr(config-ike-policy)# proposal ike_prop1
              esr(config-ike-policy)# exit

              Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

              esr(config)# security ike gateway ike_gw1
              esr(config-ike-gw)# ike-policy ike_pol1
              esr(config-ike-gw)# mode route-based
              esr(config-ike-gw)# bind-interface vti 1
              esr(config-ike-gw)# version v2-only
              esr(config-ike-gw)# exit

              Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

              esr(config)# security ipsec proposal ipsec_prop1
              esr(config-ipsec-proposal)# authentication algorithm md5
              esr(config-ipsec-proposal)# encryption algorithm aes128
              esr(config-ipsec-proposal)# exit

              Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

              esr(config)# security ipsec policy ipsec_pol1
              esr(config-ipsec-policy)# proposal ipsec_prop1
              esr(config-ipsec-policy)# exit

              Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

              esr(config)# security ipsec vpn ipsec1
              esr(config-ipsec-vpn)# mode ike
              esr(config-ipsec-vpn)# ike establish-tunnel immediate
              esr(config-ipsec-vpn)# ike gateway ike_gw1
              esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
              esr(config-ipsec-vpn)# enable
              esr(config-ipsec-vpn)# exit
              esr(config)# exit

              2. Конфигурирование R2

              Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

              esr# configure
              esr(config)# interface gi 1/0/1
              esr(config-if)# ip address 180.100.0.1/24
              esr(config-if)# security-zone untrusted
              esr(config-if)# exit

              Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

              esr(config)# tunnel vti 1
              esr(config-vti)# remote address 120.11.5.1
              esr(config-vti)# local address 180.100.0.1
              esr(config-vti)# enable
              esr(config-vti)# exit

              Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

              esr(config)# object-group service ISAKMP
              esr(config-addr-set)# port-range 500
              esr(config-addr-set)# exit

              Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

              esr(config)# ip route 10.0.0.0/16 tunnel vti 1

              Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

              esr(config)# security ike proposal ike_prop1
              esr(config-ike-proposal)# dh-group 2
              esr(config-ike-proposal)# authentication algorithm md5
              esr(config-ike-proposal)# encryption algorithm aes128
              esr(config-ike-proposal)# exit

              Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

              esr(config)# security ike policy ike_pol1
              esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
              esr(config-ike-policy)# proposal ike_prop1
              esr(config-ike-policy)# exit

              Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

              esr(config)# security ike gateway ike_gw1
              esr(config-ike-gw)# ike-policy ike_pol1
              esr(config-ike-gw)# mode route-based
              esr(config-ike-gw)# bind-interface vti 1
              esr(config-ike-gw)# version v2-only
              esr(config-ike-gw)# exit

              Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec туннеля:

              esr(config)# security ipsec proposal ipsec_prop1
              esr(config-ipsec-proposal)# authentication algorithm md5
              esr(config-ipsec-proposal)# encryption algorithm aes128
              esr(config-ipsec-proposal)# exit

              Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

              esr(config)# security ipsec policy ipsec_pol1
              esr(config-ipsec-policy)# proposal ipsec_prop1
              esr(config-ipsec-policy)# exit

              Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

              esr(config)# security ipsec vpn ipsec1
              esr(config-ipsec-vpn)# mode ike
              esr(config-ipsec-vpn)# ike establish-tunnel immediate
              esr(config-ipsec-vpn)# ike gateway ike_gw1
              esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
              esr(config-ipsec-vpn)# enable
              esr(config-ipsec-vpn)# exit
              esr(config)# exit

              Состояние туннеля можно посмотреть командой:

              esr# show security ipsec vpn status ipsec1

              Конфигурацию туннеля можно посмотреть командой:

              esr# show security ipsec vpn configuration ipsec1

              Источник:
              docs.eltex-co.ru

              [ESR] Настройка GRE-туннелей
              GRE (англ. Generic Routing Encapsulation — общая инкапсуляция маршрутов) — протокол туннелирования сетевых пакетов.

              Его основное назначение — инкапсуляция пакетов сетевого уровня сетевой модели OSI в IP-пакеты. GRE может использоваться для организации VPN на 3-м уровне модели OSI. В маршрутизаторе ESR реализованы статические неуправляемые GRE-туннели, то есть туннели создаются вручную путем конфигурирования на локальном и удаленном узлах. Параметры туннеля для каждой из сторон должны быть взаимосогласованными или переносимые данные не будут декапсулироваться партнером.

              Задача: Организовать L3-VPN между офисами компании через IP-сеть, используя для туннелирования трафика протокол GRE.

              • в качестве локального шлюза для туннеля используется IP-адрес 115.0.0.1;
              • в качестве удаленного шлюза для туннеля используется IP-адрес 114.0.0.10;
              • IP-адрес туннеля на локальной стороне 25.0.0.1/24.

              Рисунок 1 - Схема сети.
              Рисунок 1 – Схема сети

              Решение:

              Создадим туннель GRE 10:

              esr(config)# tunnel gre 10

              Укажем локальный и удаленный шлюз (IP-адреса интерфейсов, граничащих с WAN):

              esr(config-gre)# local address 115.0.0.1
              esr(config-gre)# remote address 114.0.0.10

              Укажем IP-адрес туннеля 25.0.0.1/24:

              esr(config-gre)# ip address 25.0.0.1/24

              Также туннель должен принадлежать к зоне безопасности, для того чтобы можно было создать правила, разрешающие прохождение трафика в firewall. Принадлежность туннеля к зоне задается следующей командой:

              esr(config-gre)# security-zone untrusted

              Включим туннель:

              esr(config-gre)# enable
              esr(config-gre)# exit

              На маршрутизаторе должен быть создан маршрут до локальной сети партнера. В качестве интерфейса назначения указываем ранее созданный туннель GRE:

              esr(config)# ip route 172.16.0.0/16 tunnel gre 10

              Для применения изменений конфигурации выполним следующие команды:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              После применения настроек трафик будет инкапсулироваться в туннель и отправляться партеру, независимо от наличия GRE-туннеля и правильности настроек с его стороны.

              Опционально для GRE-туннеля можно указать следующие параметры:

              • Включить вычисление и включение в пакет контрольной суммы заголовка GRE и инкапсулированного пакета для исходящего трафика:

              esr(config-gre)# local checksum

              • Включить проверку наличия и корректности контрольной суммы GRE для входящего трафика:

              esr(config-gre)# remote checksum

              • Указать уникальный идентификатор:

              esr(config-gre)# key 15808

              • Указать значение DSCP, MTU, TTL:

              esr(config-gre)# dscp 44
              esr(config-gre)# mtu 1426
              esr(config-gre)# ttl 18

              Состояние туннеля можно посмотреть командой:

              esr# show tunnels status gre 10

              Счетчики входящих и отправленных пакетов можно посмотреть командой:

              esr# show tunnels counters gre 10

              Конфигурацию туннеля можно посмотреть командой:

              esr# show tunnels configuration gre 10

              Настройка туннеля IPv4-over-IPv4 производится аналогичным образом.

              Источник:
              docs.eltex-co.ru

              [ESR] Установка и активация лицензий
              В текущей релизной версия ПО - 1.2.0 доступны лицензии для функционала BRAS, Wi-Fi, wiSLA (активация SLA агента, используемого для мониторинга параметров качества канала связи).

              Для установки лицензии необходимо файл лицензии загрузить на маршрутизатор с TFTP, FTP или SCP сервера:

              esr# copy tftp://А.B.C.D:/NPXXXXXXXX.lic system:licence

              esr# copy ftp://admin:password@А.B.C.D:/NPXXXXXXXX.lic system:licence

              esr# copy scp://admin:password@A.B.C.D:/NPXXXXXXXX.lic system:licence

              Процесс активации лицензии происходит автоматически после перезагрузки оборудования.

              esr# reload system

              Источник:
              docs.eltex-co.ru

              [ESR] Пример настройки проброса портов на маршрутизаторах ESR
              Для начала нужно создать объекты, которыми будем оперировать дальше в конфигурации.

              Создаем порт

              object-group service HTTP

                port-range 8080

              exit



              Создаем IP адреса аплинка и сервера, до которого планируем пробросить порт

              object-group network UPLINK

                ip address-range X.X.X.X   - где X.X.X.X белый IP маршрутизатора без маски

              exit

              object-group network SERVER

                ip address-range Y.Y.Y.Y где Y.Y.Y.Y белый IP серввера без маски

              exit



              Объявляем зоны безопасности

              security zone untrusted

              exit

              security zone trusted

              exit



              Создаем бридж (нужно, если планируем использовать одну серую сеть на нескольких портах)

              bridge 1

                vlan 2  (опционально)

                security-zone trusted

                ip address Y.Y.Y.Y/24

                enable

              exit



              interface gigabitethernet 1/0/1

                description "UPLINLK"

                security-zone untrusted

                ip address X.X.X.X/n   -где n – размер маски подсети белой подсети

              exit

              interface gigabitethernet 1/0/2

                mode switchport

                security-zone trusted

                switchport access vlan 2 (опционально, если этот vlan был объявлен в bridge 1)

              exit



              Настроим firewall для прохождения трафика к серверу по порту 8080

              security zone-pair untrusted trusted

                rule 1

                  action permit

                  match protocol tcp

                  match destination-address SERVER

                  match destination-port HTTP

                  enable

                exit

              exit



              Создадим правило, разрешающее любой исходящий трафик из локальной сети в сторону интернета

              security zone-pair trusted untrusted

                rule 1

                  action permit

                  match protocol any

                  match source-address any

                  match destination-address any

                  enable

                exit

              exit



              Создадим правило, позволяющее прохождение локального трафика без ограничений.

              security zone-pair trusted trusted

                rule 1

                  action permit

                  match protocol any

                  match source-address any

                  match destination-address any

                  enable

                exit

              exit

              • Если в будущем планируются какие любо ограничения локального трафика, рекомендуется задать номер правила побольше, например 10, чтобы правила, создаваемые в будущем, можно было легко поставить приоритетом выше или ниже только что созданного правила.



              Создадим пул адресов, на который будет транслироваться трафик

              nat destination

                pool SERVER

                  ip address Y.Y.Y.Y

                exit



                *Если необходимо обращаться на белый IP по одному порту (например 8080), но в локальной сети попадать на сервер на другой порт (например 80), в пуле нужно указать номер порта назначения.
              Если требуется пробросить порт симметрично, то писать «ip port 80» нужно

                pool SERVER

                  ip address Y.Y.Y.Y

                  ip port 80

                exit



                Создадим правило проброса портов

              *Для проброса tcp и udp портов с одинаковым значением придется создать два отдельных правила для tcp и udp соответственно.

                ruleset DNAT

                  from zone untrusted

                  rule 1

                    match protocol tcp

                    match destination-address UPLINK

                    match destination-port HTTP

                    action destination-nat pool SERVER

                    enable

                  exit



              Настроим исходящий NAT

              nat source

                ruleset factory

                  to zone untrusted

                  rule 1

                    action source-nat interface

                    enable

                  exit

                exit

              exit



              Источник:
              docs.eltex-co.ru

              [ESR] Управление и мониторинг ESR по SNMP

              access

              Данной командой определяется уровень доступа по протоколу SNMPv3.

              Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

              Синтаксис

              access <TYPE>
              no access

              Параметры

              <TYPE> – уровень доступа:

              • ro – доступ только для чтения;
              • rw – доступ для чтения и записи.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-USER

              Пример

              1.     esr(config-snmp-user)# access rw

              authentication access

              Данной командой определяется режим безопасности.

              Использование отрицательной формы команды (no) отключает аутентификацию.

              Синтаксис

              authentication access <TYPE>
              no authentication access

              Параметры

              <TYPE> – режим безопасности:

              • auth – используется только аутентификация;
              • priv – используется аутентификация и шифрование данных.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-USER

              Пример

              1     esr(config-snmp-user)# authentication algorithm auth


              authentication algorithm

              Данная команда определяет алгоритм аутентификации SNMPv3-запросов.

              Использование отрицательной формы команды (no) отключает аутентификацию.

              Синтаксис

              authentication algorithm <ALGORITHM>
              no authentication algorithm

              Параметры

              <ALGORITHM> – алгоритм шифрования:

              • md5 – пароль шифруется по алгоритму md5;
              • sha1 – пароль шифруется по алгоритму sha1.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-USER

              Пример

              1     esr(config-snmp-user)# authentication algorithm md5


              authentication key

              Данная команда устанавливает пароль для аутентификации SNMPv3-запросов.

              Использование отрицательной формы команды (no) удаляет пароль.

              Синтаксис

              authentication key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
              no authentication key

              Параметры

              <CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

              encrypted – при указании команды задается зашифрованный пароль:

              <ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-USER

              Пример

              esr(config-snmp-user)# authentication key ascii-text 123456789
              esr(config-snmp-user)# authentication key ascii-text encrypted CDE65039E5591FA3F1


              client-list

              Данной командой активируется фильтрация и устанавливается профиль IP-адресов, с которых могут приниматься SNMPv3 пакеты с данным именем SNMPv3 пользователя.

              Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3-пакетов.

              Синтаксис

              [no] client-list <NAME>

              Параметры

              <NAME> – имя ранее сознанной object-group, задается строкой до 31 символа.

              Значение по умолчанию

              Ограничения отключены.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-USER

              Пример

              1     esr(config-snmp-user)# client-list OBG005


              community

              Данной командой определяется SNMP-community для отправки уведомлений на удаленный сервер.

              Использование отрицательной формы команды (no) удаляет значение community.

              Синтаксис

              community <COMMUNITY>
              no community

              Параметры

              <COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

              Значение по умолчанию

              community – не задано.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-HOST

              Пример

              1     esr(config-snmp-host)# community privatekey


              ip address

              Данной командой активируется фильтрация и устанавливается IP-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

              Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

              Синтаксис

              [no] ip address <ADDR>

              Параметры

              <ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

              Значение по умолчанию

              Ограничения отключены.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-USER

              Пример

              1     esr(config-snmp-user)# ip address 192.168.85.33


              ipv6 address

              Данной командой активируется фильтрация и устанавливается IPv6-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

              Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

              Синтаксис

              [no] ipv6 address <IPV6-ADDR>

              Параметры

              <IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

              Значение по умолчанию

              Отключено.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-USER

              Пример

              1     esr(config-snmp-user)# ipv6 address AC:05:12:44::24


              enable

              Данной командой активируется SNMPv3-пользователь.

              Использование отрицательной формы команды (no) деактивирует SNMPv3-пользователя.

              Синтаксис

              [no] enable

              Параметры

              Команда не содержит параметров.

              Значение по умолчанию

              Отключено.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-USER

              Пример

              1     esr(config-snmp-user)# enable


              oid-tree

              Данной командой устанавливается OID и действие применяемое к нему (разрешить/запретить). Более длинные OID имеют преимущество.

              OID указывается в цифровой нотации.

              Использование отрицательной формы команды (no) удаляет запись oid-tree.

              Синтаксис

              oid-tree <OID> <ACTION>
              no oid-tree <OID>

              Параметры

              <OID> – OID, задаётся строкой до 255 символов;

              <ACTION> – действие, применяемое к OID

              • excluded – запретить использование OID;
              • included – разрешить использование OID.

              Значение по умолчанию

              Разрешено.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-VIEW

              Пример

              1     esr(config-snmp-view)# oid-tree 1.3.6.1.2.1.2.2 excluded


              port

              Данной командой определяется порт коллектора SNMP уведомлений на удаленном сервере.

              Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

              Синтаксис

              port <PORT>
              no port

              Параметры

              <PORT> – номер UDP-порта, указывается в диапазоне [1..65535].

              Значение по умолчанию

              162

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-HOST

              Пример

              1     esr(config-snmp-host)# port 5555


              privacy algorithm

              Данная команда определяет алгоритм шифрования передаваемых данных.

              Использование отрицательной формы команды (no) отключает шифрование.

              Синтаксис

              privacy algorithm <ALGORITHM>
              no privacy algorithm

              Параметры

              <ALGORITHM> – алгоритм шифрования:

              • aes128 – использовать алгоритм шифрования AES-128;
              • des – использовать алгоритм шифрования DES.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-USER

              Пример

              1     esr(config-snmp-user)# privacy algorithm des


              privacy key

              Данная команда устанавливает пароль для шифрования передаваемых данных.

              Использование отрицательной формы команды (no) удаляет пароль.

              Синтаксис

              privacy key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
              no privacy key

              Параметры

              <CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

              <ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-USER

              Пример

              1     esr(config-snmp-user)# privacy key ascii-text 123456789
              2     esr(config-snmp-user)# privacy key ascii-text encrypted CDE65039E5591FA3F1


              rmon collection statistics

              Данная команда включается сохранение RMON-статистики для физического интерфейса.

              Использование отрицательной формы команды (no) отключается сохранение RMON-статистики для физического интерфейса.

              Синтаксис

              rmon collection statistics <INDEX> owner <OWNER>
              no rmon collection statistics

              Параметры

              <INDEX> – RMON-интекс данного интерфейса;

              <OWNER> – текстовое поле длинной [1..127] символов описывающее владельца создавшего данный процесс.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG-GI

              CONFIG-TE

              Пример

              1     esr(config-if)# rmon collection statistics 17 owner admin


              snmp-server

              Данной командой включается SNMP-сервер как в глобальной таблице маршрутизации так и во всех созданных VRF.

              Использование отрицательной формы команды (no) выключает SNMP-сервер.

              Синтаксис

              [no] snmp-server

              Параметры

              Команда не содержит параметров.

              Значение по умолчанию

              Выключен.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG

              Пример

              esr(config)# snmp-server


              snmp-server community

              Данной командой определяется сообщество для доступа по протоколу SNMP.

              Использование отрицательной формы команды (no) удаляет настройки сообщества.

              Синтаксис

              [no] snmp-server community <COMMUNITY> [ <TYPE> ] [ { <ADDR> | <IPV6-ADDR> } ] [client-list <OBJ-GROUP-NETWORK-NAME> ] [ <VERSION> ] [ view <VIEW-NAME> ] [ vrf <VRF> ]

              Параметры

              <COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

              <TYPE> – уровень доступа:

              • ro – доступ только для чтения;
              • rw – доступ для чтения и записи.

              <ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255].

              <IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

              <OBJ-GROUP-NETWORK-NAME> – имя профиля IP-адресов, от которых обрабатываются snmp-запросы, задаётся строкой до 31 символа.

              <VERSION> – версия snmp, поддерживаемая данным community, принимает значения v1 или v2c.

              <VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID.

              <VRF> – имя экземпляра VRF, из которого будет разрешен доступ, задается строкой до 31 символа.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server community public rw


              snmp-server contact

              Данной командой устанавливается значение переменной SNMP, содержащей контактную информацию (по умолчанию не определена). Для удобства в параметрах можно указать ответственного за данное оборудование, например, его фамилию.

              Использование отрицательной формы команды (no) удаляет значение переменной SNMP, содержащей контактную информацию.

              Синтаксис

              [no] snmp-server contact <CONTACT>

              Параметры

              <CONTACT> – контактная информация, задаётся строкой до 255 символов.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server contact ivanov_ivan


              snmp-server dscp

              Команда задаёт значение кода DSCP для использования в IP-заголовке исходящих пакетов SNMP-сервера.

              Использование отрицательной формы команды (no) устанавливает значение DSCP по умолчанию.

              Синтаксис

              snmp-server dscp <DSCP>
              no snmp-server dscp

              Параметры

              <DSCP> – значение кода DSCP, принимает значения в диапазоне [0..63].

              Значение по умолчанию

              61

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server dscp 40


              snmp-server enable traps

              Данная команда разрешает отправку всех типов SNMP-уведомлений.

              Использование отрицательной формы команды (no) отменяет разрешение отправки всех типов SNMP-уведомлений.

              Синтаксис

              [no] snmp-server enable traps

              Параметры

              Отсутствуют.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server enable traps


              snmp-server enable traps config

              Данная команда разрешает отправку SNMP-уведомлений об операциях с конфигурацией.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps config [ <ACT> ]

              Параметры

              <ACT> – трапы фактов изменения конфигурации:

              • commit – применение изменения конфигурации;
              • confirm – подтверждение изменения конфигурации.

              Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server enable traps config commit


              snmp-server enable traps entity

              Данная команда разрешает отправку SNMP-уведомлений об операциях с running-config.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps entity [ <ENT> ]

              Параметры

              <ENT> – типы фильтров параметров окружения:

              • config-change – информация о операциях с running-config.

              Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server enable traps entity


              snmp-server enable traps entity-sensor

              Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps entity-sensor [ <ENT> ]

              Параметры

              <ENT> – типы фильтров параметров окружения:

              • threshold – информация о срабатывании пересечения пороговых значений.

              Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server enable traps entity-sensor


              snmp-server enable traps environment

              Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps environment [ <ENV> ]

              Параметры

              <ENV> – типы фильтров параметров окружения:

              • pwrin – отказ БП;
              • pwrin-insert – БП установлен;
              • fan – отказ вентилятора;
              • fan-speed-changed – изменение скорости вентиляторов;
              • fan-speed-high – скорость вращения вентиляторов превысила максимальный порог;
              • memory-flash-low – свободный объем NAND меньше заданного порога;
              • memory-flash-critical-low – свободный объем NAND меньше заданного критического порога;
              • memory-ram-low – свободный объем RAM меньше заданного порога;
              • memory-ram-critical-low– свободный объем RAM меньше заданного критического порога;
              • cpu-load – высокая нагрузка ЦПУ;
              • cpu-overheat-temp – температура CPU превысила заданный максимальный порог;
              • cpu-critical-temp – температура CPU превысила заданный критический порог;
              • cpu-supercooling-temp – температура CPU упала ниже заданного минимального порога;
              • switch-overheat-temp – температура коммутатора превысила заданный максимальный порог;
              • switch-supercooling-temp – температура коммутатора упала ниже заданного минимального порога;
              • board-overheat-temp – перегрев платы;
              • board-supercooling-temp – переохлаждение платы;
              • sfp-overheat-temp – перегрев sfp-модуля;
              • sfp-supercooling-temp – переохлаждение sfp-модуля.

              Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server enable traps enviroment pwrin


              snmp-server enable traps envmоn

              Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps envmon [ <ENV> ]

              Параметры

              <ENV> – типы фильтров параметров окружения:

              • fan – информация о работе блоков вентиляторов;
              • shutdown – информация о отключении маршрутизатора;
              • supply – информация о работе блоков питания;
              • temperature информация о работе температурных датчиков.

              Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              esr(config)# snmp-server enable traps envmon fun


              snmp-server enable traps files-operations

              Данная команда разрешает отправку SNMP-уведомлений об операциях с файлами.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps files-operations [ <ACT> ]

              Параметры

              <ACT> – типы фильтров параметров операций с файлами:

              • successful – успешно;
              • failed – неудачно;
              • canceled – отменено;

              canceled – отменено.

              Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server enable traps files-operations canceled


              snmp-server enable traps flash

              Данная команда разрешает отправку SNMP-уведомлений об операциях с внешними flash-накопителями.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps flash [ <ACT> ]

              Параметры

              <ACT> – типы фильтров параметров операций с файлами:

              • insertion – подключение flash-накопителя;
              • removal – удаление flash-накопителя.

              Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server enable traps flash removal


              snmp-server enable traps interfaces

              Данная команда разрешает отправку SNMP-уведомлений о изменении состояния интерфейсов.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps interfaces [ <ACT> ]

              Параметры

              <ACT> – типы фильтров параметров окружения:

              • rx-utilization-high – поток входящих данных превышает порог;
              • tx-utilization-high – поток исходящих данный превышает порог;
              • number-high – превышение количества IP-интерфейсов;

              Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server enable traps interfaces rx-utilization-high


              snmp-server enable traps ports

              Данная команда разрешает отправку SNMP-уведомлений о появлении ошибок на интерфейсах чипа коммутации.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps ports [ <TYPE> ]

              Параметры

              <TYPE> – типы фильтров состояние порта:

              • port-counters-errors – ошибки на интерфейсах чипа коммутации.

              Без указания ключа <TYPE> – активируется отправка всех трапов данной группы.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              esr(config)# snmp-server enable traps ports


              snmp-server enable traps screens

              Данная команда разрешает отправку SNMP-уведомлений о cрабатывании защиты от определенного вида DoS атак.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps screens [ <SCREEN> ]

              Параметры

              <SCREEN> – типы фильтров защиты от DoS атак:

              • dest-limit – ограничение количества одновременных сессий на основании адреса назначения;
              • source-limit – ограничение количества одновременных сессий на основании адреса источника;
              • icmp-threshold – защита от ICMP flood атак;
              • udp-threshold – защита от UDP flood атак;
              • syn-flood – защита от SYN flood атак;
              • land – защита от land атак;
              • winnuke – защита от winnuke атак;
              • icmp-frag – блокировка фрагментированных ICMP-пакетов;
              • syn-flag – блокировка фрагментированных TCP-пакетов, с флагом SYN;
              • unknown-proto – блокировка пакетов, с ID протокола в заголовке IP равном 137 и более;
              • ip-frag – блокировка фрагментированных пакетов;
              • port-scan – защита от port scan атак;
              • ip-sweep – защиту от IP-sweep атак;
              • syn-fin – блокировка TCP-пакетов, с установленными флагами SYN и FIN;
              • fin-no-ack – блокировка TCP-пакетов с установленным флагом FIN и не установленным флагом ACK;
              • no-flag – блокировка TCP-пакетов, с нулевым полем flags;
              • spoofing – защита от IP spoofing атак;
              • reserved – блокировка всех ICMP-пакетов 2 и 7 типов (reserved);
              • quench – блокировка всех ICMP-пакетов 4 типа (source quench);
              • echo-request – блокировка всех ICMP пакетов 8 типа (echo-request);
              • time-exceeded – блокировка всех ICMP-пакетов 11 типа (time exceeded);
              • unreachable – блокировка всех ICMP-пакетов 3 типа (destination-unreachable);
              • icmp-large – блокировка ICMP-пакетов большого объема;
              • tcp-all-flags – блокировка tcp-пакетов с флагами;
              • udp-frag – блокировка udp-пакетов с флагами.

              Без указания ключа <LINK> – активируется отправка всех трапов данной группы.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              esr(config)# snmp-server enable traps screens reserved


              snmp-server enable traps snmp

              Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps snmp [ <ACT> ]

              Параметры

              <ACT> – типы фильтров параметров окружения:

              • authentication – уведомления о snmp-запросах на маршрутизатор с неверными community или snmpv3-паролем;
              • coldstart – уведомления о перезапуске snmp-сервера на маршрутизаторе;
              • linkdown – информация о изменении состояния link в down;
              • linkup – информация о изменении состояния link в up.

              Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server enable traps snmp linkup


              snmp-server enable traps syslog

              Данная команда разрешает отправку SNMP-уведомлений с syslog-сообщениями.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps syslog

              Параметры

              Отсутствуют.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server enable traps syslog


              snmp-server enable traps wifi

              Данная команда разрешает отправку SNMP-уведомлений с сообщениями о работе wifi-контроллера.

              Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

              Синтаксис

              [no] snmp-server enable traps wifi [ <NAME> ]
              Параметры

              <NAME> – типы трапа о туннелях softgre:

              • wifi-tunnels-number-in-bridge-high – включение трапов о превышении количества sub-gre-тунелей включенных в bridge
              • wifi-tunnels-operation– включение трапов о результате snmp операций с туннелями softgre.

              Без указания ключа <NAME> – активируется отправка всех трапов данной группы.

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              esr(config)# snmp-server enable traps syslog


              snmp-server host

              Данной командой включается передача SNMP-уведомлений на указанный IP-адрес и осуществляется переход в режим настройки SNMP-уведомлений.

              Использование отрицательной формы команды (no) отключает передачу уведомлений на указанный коллектор SNMP-уведомлений.

              Синтаксис

              [no] snmp-server host { <ADDR> | <IPV6-ADDR> } [vrf <VRF>]

              Параметры

              <ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

              <IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF];

              <VRF> – имя экземпляра VRF, в котором находится коллектор SNMP-уведомлений, задается строкой до 31 символа.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp host 192.168.2.2


              snmp-server location

              Данной командой устанавливается значение переменной SNMP, содержащей информацию о расположении оборудования (по умолчанию не определено). Для удобства в параметрах можно указать город, улицу, район, номер комнаты и т.п.

              Использование отрицательной формы команды (no) удаляет значение переменной, содержащей информацию о расположении оборудования.

              Синтаксис

              [no] snmp-server location <LOCATION>

              Параметры

              <LOCATION> – информацию о расположении оборудования, задаётся строкой до 255 символов.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server location duglasa_adamsa_42


              snmp-server system-shutdown

              Данной командой разрешается перезагрузка маршрутизатора при помощи snmp-сообщений.

              Использование отрицательной формы команды (no) запрещает перезагрузку маршрутизатора при помощи SNMP-сообщений.

              Синтаксис

              [no] snmp-server system-shutdown

              Параметры

              Команда не содержит параметров.

              Значение по умолчанию

              Отключено.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server system-shutdown


              Данной командой устанавливается режим отправки SNMP-trap.

              Использование отрицательной формы команды (no) устанавливает режим по умолчанию.

              Синтаксис

              snmp-server trap link <MODE>
              no snmp-server host

              Параметры

              <MODE> – режим отправки SNMP-trap. Принимает значения:

              • ietf;
              • cisco.

              Значение по умолчанию

              ietf

              Необходимый уровень привилегий

              10

              Командный режим

              CONFIG

              Пример

              1      esr(config)# snmp-server trap link cisco


              snmp-server user

              Данной командой создается SNMPv3-пользователь.

              Использование отрицательной формы команды (no) удаляет SNMPv3-пользователя.

              Синтаксис

              [no] snmp-server user <NAME>

              Параметры

              <NAME> – имя пользователя, задаётся строкой от 1 до 128 символов.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG

              Пример

              1     esr(config)# snmp-server user admin
              1     esr(config-snmp-user)#


              snmp-server view

              Данной командой создается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для community (SNMPv2) и user (SNMPv3).

              Использование отрицательной формы команды (no) удаляет профиль snmp view.

              Синтаксис

              [no] snmp-server view <VIEW-NAME>

              Параметры

              <VIEW-NAME> – имя профиля SNMP view, задаётся строкой до 31 символа.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG

              Пример

              esr(config)# snmp-server view user_access
              esr(config-snmp-view)#


              source-address

              Данной командой определяется IP-адрес для отправки уведомлений на удаленный сервер.

              Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

              Синтаксис

              source-address { <ADDR> | <IPV6-ADDR> }
              no source-address

              Параметры

              <ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

              <IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

              Значение по умолчанию

              IPv4/IPv6 – адрес интерфейса ближайшего к удаленному SNMP-серверу.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-HOST

              Пример

              1     esr(config-snmp-host)# source-address 192.168.22.17


              source-interface

              Данной командой определяется интерфейс или туннель маршрутизатора, IPv4/IPv6-адрес которого будет использоваться для отправки уведомлений на удаленный сервер.

              Использование отрицательной формы команды (no) удаляет указанный интерфейс или туннель.

              Синтаксис

              source-interface { <IF> | <TUN> }
              no source-interface

              Параметры

              <IF> – имя интерфейса устройства.

              <TUN> – имя туннеля устройства.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-HOST

              Пример

              1     esr(config-snmp-host)# source-interface gigabitethernet 1/0/1


              view

              Данной командой устанавливается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для SNMPv3 user.

              Использование отрицательной формы команды (no) удаляет профиль snmp view.

              Синтаксис

              [no] view <VIEW-NAME>

              Параметры

              <VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID, задается строкой до 31 символа.

              Необходимый уровень привилегий

              15

              Командный режим

              CONFIG-SNMP-USER

              Пример

              1     esr(config-snmp-user)# view user_view

              Источник:
              docs.eltex-co.ru

              [ESR] Пример настройки L2TP+IPsec клиент сервер на ESR

              Настройка L2TP сервера (приемной стороны)

               Для начала нужно создать объекты стандартных портов для L2TP и IKE.

              object-group service L2TP

                port-range 1701

              exit

              object-group service IKE

                port-range 500

              exit



              Создать правила в файрволле, разрешающие обращения из внешней сети к маршрутизатору по стандартным портам L2TP и IKE и запретить все остальные

              security zone-pair untrusted self

                rule 1

                  action permit

                  match protocol udp

                  match destination-port L2TP

                  enable

                exit

                rule 2

                  action permit

                  match protocol udp

                  match destination-port IKE

                  enable

                exit

                rule 3

                  action deny

                  enable

                exit

              exit



              Настроить аплинк маршрутизатора:

              bridge 2

                ip address X.X.X.X/N   , где X.X.X.X/N - статический белый IP и подсеть, полученная от провайдера

                ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

              exit



              ###___Альтернативный способ

              interface gigabitethernet 1/0/1

              switchport access vlan 1

              mode routerport

                security-zone untrusted

                ip address X.X.X.X/N   , где X.X.X.X/N - статический белый IP и подсеть, полученная от провайдера

                ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

              exit

              ###___



              Создать IPsec профиль

              security ipsec proposal test

              exit



              Создать IPsec политику

              security ipsec policy test

                proposal test

              exit



              Теперь нужно настроить сервер для подключений L2TP-клиентов



              * Remote Access IPsec VPN – сценарий организации временных VPN-подключений, в котором

              сервер IPsec VPN находится в режиме ожидания входящих подключений, а клиенты осуществляют

              временные подключения к серверу для получения доступа к сетевым ресурсам.



              remote-access l2tp L2TP

                mtu 1400

                authentication mode local    <способ работы сервера по локальной базе, т.е. без использования radius-сервера>

                local-address ip-address 10.0.0.1    <серый IP адрес, который будет принадлежать этому ESR>

                remote-address address-range 10.0.0.2-10.0.0.10      <диапазон адресов, которые будут присваиваться маршрутизаторам, на другом конце туннелей>

                outside-address ip-address   X.X.X.X  <IP-адрес, по которому будет доступен маршрутизатор>

                security-zone trusted

                ipsec authentication method pre-shared-key  <метод аутентификации для ipsec, в данном примере по паролю>

                ipsec authentication pre-shared-key ascii-text test    <пароль>

                Не выходя из настроек, создадим локальную базу пользователей

                  username test1    <логин для локального пользователя>

                  password ascii-text test1    <пароль для одного из туннелей>

                  enable

                  remote network 192.168.1.0/24    <подсеть, которая будет находиться за туннелем на удаленной стороне>

                exit

              enable

              exit



              *дальше можно создать еще нескольких пользователей по аналогии



                *Все пароли при выгрузке конфигурации будут в зашифрованном виде. Восстановить их в первоначальный крайне затруднительно, но строки конфигурации можно копировать в другие маршрутизаторы ESR и там они будут корректно интерпретироваться.

                * Можно добавлять несколько локальных пользователей аналогичным способом

              exit



              Настройка L2TP-клиента (удаленной стороны)



              Для начала нужно настроить соединение с вышестоящим оборудованием. Если вы включаете

              Настроить аплинк маршрутизатора

              interface gigabitethernet 1/0/1

                description "UPLINLK"

                security-zone untrusted

                ip address X.X.X.X/N   , где X.X.X.X/N - статический IP и подсеть к вышестоящему устройству

                ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

              exit



              Настроить клиентскую часть l2tp клиента

              tunnel l2tp 1

                security-zone trusted

                mtu 1400

                username test1 password ascii-text test1   - где test1 – это логин и пароль (необязательно одинаковые) для l2tp подключения. Они должны совпадать в теми, которые настраиваете на серверной части

                remote address X.X.X.X    - где <X.X.X.X – IP-адрес сервера, к которому будет происходить подключение

                ipsec authentication method pre-shared-key

                ipsec authentication pre-shared-key ascii-text test   <пароль>   - пароль для IPsec подключения

                enable

              exit



              ###   Если в ходе настройки возникли проблемы проверьте наличие команд enable во всех местах как в примере, разрешен ли порт 1701 в фаерволе и совпадают ли логины/пароли для подключения.

              Можно пользоваться мониторингом портов, через которые проходит подключение для анализа проблем при помощи команды:

              monitor interface gi1/0/1

              Источник:
              docs.eltex-co.ru

              [ESR] Анализ трафика в CLI
              В маршрутизаторах серии ESR реализована возможность анализировать трафик на интерфейсах из CLI. Сниффер запускается командой monitor.

              esr# monitor gigabitethernet 1/0/1

              Для удобства использования организована возможность фильтрации вывода, например:

              esr# monitor gigabitethernet 1/0/1 ?
              destination-address Filter by destination IP address
              detailed Detailed output
              packets Count packets
              protocol Choose protocol type
              source-address Filter by source IP address
              <cr>

              esr# monitor gigabitethernet 1/0/1 protocol ?
              0-255 Filter by IP protocol number
              RDP Filter by RDP protocol
              ah Filter by AH protocol
              arp Filter by ARP protocol
              eigrp Filter by EIGRP protocol
              esp Filter by ESP protocol
              gre Filter by GRE protocol
              icmp Filter by ICMP protocol
              icmp6 Filter by ICMP6 protocol
              igmp Filter by IGMP protocol
              igrp Filter by IGRP protocol
              ipip Filter by IPIP protocol
              l2tp Filter by L2TP protocol
              ospf Filter by OSPF protocol
              pim Filter by PIM protocol
              tcp Filter by TCP protocol
              udp Filter by UDP protocol
              vrrp Filter by VRRP protocol

              Запись дампов трафика в файл в текущих версиях ПО невозможна.

              Источник:
              docs.eltex-co.ru

              [ESR] Запись дампа на интерфейсах маршрутизатора
              При диагностике проблем бывает необходимо записать дамп пакетов на одном или нескольких интерфейсах маршрутизатора для последующего анализа в wireshark. Средствами CLI маршрутизатора ESR этого сделать невозможно. Но можно сделать в linux-shell. Для этого необходимо:
              1. Задать пароль и активировать пользователя techsupport на маршрутизаторе

              Configure
                   username techsupport
                        password <Пароль пользователя techsupport>
                   exit
                   tech-support login enable
                   end
              commit
              confirm

              1. Подключиться к маршрутизатору esr по ssh с использованием логина techsupport и ранее заданного пароля.

              2. При помощи команды "ip a" оределить системное наименование интерфейсов, на которых необходимо захватывать пакеты

              techsupport@esr:~$ ip a
              1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1
              link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
              inet 127.0.0.1/8 scope host lo
              valid_lft forever preferred_lft forever
              inet6 ::1/128 scope host
              valid_lft forever preferred_lft forever
              2: dummy0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default qlen 1000
              link/ether b6:c0:48:6f:0e:6d brd ff:ff:ff:ff:ff:ff
              3: eth0: <BROADCAST,MULTICAST> mtu 1518 qdisc noop state DOWN group default qlen 1000
              link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
              4: eth1: <BROADCAST,MULTICAST> mtu 1514 qdisc noop state DOWN group default qlen 1000
              link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
              5: eth2: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1514 qdisc pfifo_fast state UP group default q0
              link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
              6: eth3: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1514 qdisc pfifo_fast state UP group default q0
              link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
              7: gi1_1@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
              link/ether a8:f9:4b:ab:62:69 brd ff:ff:ff:ff:ff:ff
              inet 192.168.115.8/20 brd 192.168.127.255 scope global gi1_1
              valid_lft forever preferred_lft forever
              8: gi1_2@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
              link/ether a8:f9:4b:ab:62:6a brd ff:ff:ff:ff:ff:ff
              9: gi1_3@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
              link/ether a8:f9:4b:ab:62:6b brd ff:ff:ff:ff:ff:ff
              10: gi1_4@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
              link/ether a8:f9:4b:ab:62:6c brd ff:ff:ff:ff:ff:ff
              11: gi1_5@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
              link/ether a8:f9:4b:ab:62:6d brd ff:ff:ff:ff:ff:ff
              12: gi1_6@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
              link/ether a8:f9:4b:ab:62:6e brd ff:ff:ff:ff:ff:ff
              13: tunl0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1
              link/ipip 0.0.0.0 brd 0.0.0.0
              14: gre0@NONE: <NOARP> mtu 1476 qdisc noop state DOWN group default qlen 1
              link/gre 0.0.0.0 brd 0.0.0.0
              15: gretap0@NONE: <BROADCAST,MULTICAST> mtu 1462 qdisc noop state DOWN group default qlen 1000
              link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff
              16: ip_vti0@NONE: <NOARP> mtu 1364 qdisc noop state DOWN group default qlen 1
              link/ipip 0.0.0.0 brd 0.0.0.0
              17: sit0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1
              link/sit 0.0.0.0 brd 0.0.0.0
              18: ip6tnl0@NONE: <NOARP> mtu 1452 qdisc noop state DOWN group default qlen 1
              link/tunnel6 :: brd ::
              19: ip6gre0@NONE: <NOARP> mtu 1448 qdisc noop state DOWN group default qlen 1
              link/gre6 00:00:00:00:00:00:00:00:00:00:00:00:00:00:00:00 brd 00:00:00:00:00:00:00:00:00:00:00:000
              20: gi1_2.64@gi1_2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN g0
              link/ether a8:f9:4b:ab:62:6a brd ff:ff:ff:ff:ff:ff
              inet 172.16.16.1/30 brd 172.16.16.3 scope global gi1_2.64
              valid_lft forever preferred_lft forever
              21: vlan: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 100
              link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
              22: dvlan: <BROADCAST,NOARP> mtu 1500 qdisc noop master vlan state DOWN group default qlen 1000
              link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
              23: vlan.1@vlan: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN grou0
              link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
              techsupport@esr:~$

              • Для физических интерфейсов, системное имя интерфейса выглядит как gi1_<номер интерфейса>
              • Для саб-интерфейсов, системное имя интерфейса выглядит как gi1_<номер интерфейса>.<номер vlan в 16-тиричной форме>
              • Для bridge-интерфейсов, системное имя интерфейса выглядит как br<номер bridge в CLI>



              1. Запустить захват пакетов на необходимых интерфейсах в файл:

              techsupport@esr:~$ sudo tcpdump -i <системное имя интерфейса1> <ключи для фильтрации пакетов1> -w /tmp/<имя файла для дампа1> -C 1M &
              techsupport@esr:~$ sudo tcpdump -i <системное имя интерфейса2> <ключи для фильтрации пакетов2> -w /tmp/<имя файла для дампа2> -C 1M &

              Если/когда система потребует ввода пароля - необходимо ввести пароль пользователя techsupport

              Дамп можно записывать как на одном так и на нескольких интерфейсах. Всё зависит от текущей проблемы и необходимости.

              Нельзя пренебрегать ключами для фильтрации пакетов т.к. размер файла может оказаться слишком большим и он займет всю память маршрутизатора.

              Ключ -C 1M ограничивает размер файла дампа в 1 Мегабайт. Можно использовать другое ограничение или не использовать его вовсе, но следить, чтобы файлы не заняли много места в памяти маршрутизатора



              1. Сгенерировать необходимые пакеты или дождаться проявления той или иной проблемы

              Это может быть попытка регистрации телефона на SBC или SoftSwitch, совершение телефонного звонка, или пакеты любого другого протокола маршрутизируемые или обрабатываемые маршрутизатором ESR.



              1. Остановить захват пакетов в techsupport-ssh-сессии

              techsupport@esr:~$ sudo pkill tcpdump



              1. Скопировать с маршрутизатора собранные дампы.

                   7.ver1. по протоколу scp

              Для ли linux можно использовать команды:

              scp techsupport@<ip-маршрутизатора>:/tmp/<имя файла> /home/<путь для копирования>

              Для windows - можно использовать scp-клиент отдельный или интегрированный в другие приложения.

              1. ver2. по протоколу tftp

              При наличии в сети tftp-сервера, можно с маршрутизатора загрузить на него полученные дампы при помощи команды:

              techsupport@esr:~$ tftp <ip-адрес tftp-сервера> -pl /tmp/<имя файла>



              1. Удалить файлы дампов с маршрутизатора

              techsupport@esr:~$ sudo rm /tmp/<имя файла для дампа1>
              techsupport@esr:~$ sudo rm /tmp/<имя файла для дампа2>

              Скопировав в п. 7 файлы можно более удобно обрабатывать на ПК при помощи утилиты wireshark.

              Источник:
              docs.eltex-co.ru

              [ESR] Процесс диагностики при траблшутинге IPSec(Route-based, Policy-based, Remote Access)
              1. При выявлении проблем в работе или настройке IPSec(версия ПО 1.14) первоначально необходимо включить режим debug:

              ESR# debug
              ESR(debug)# debug ipsec network 2
              ESR(debug)# debug ipsec encoding 1
              ESR(debug)# debug ipsec ike 2
              ESR(debug)# debug ipsec ikemanager 2
              ESR(debug)# debug ipsec configuration 1



              1. Задать пароль и активировать пользователя techsupport на маршрутизаторе

              Configure
                   username techsupport
                        password <Пароль пользователя techsupport>
                   exit
                   tech-support login enable
                   end
              commit
              confirm

              1. Подключиться к маршрутизатору ESR по ssh/console(RS-232) с использованием логина techsupport и ранее заданного пароля.



              1. Сбор информации(лога) для анализа.

              - лог процесса IPSec:

              techsupport@esr:~$ sudo cat /var/log/syslog/techsupport/ipsec

              - конфигурационный файл IPSec:

              techsupport@esr:~$ sudo cat /etc/ipsec.conf

              - статус IPSec:

              techsupport@esr:~$ sudo ipsec statusall



              1. если собранный лог достаточно велик и копирование с экрана подключения построчно неудобно, то собранный лог cat /var/log/syslog/techsupport/ipsec возможно скопировать следующим образом:
              2. a) по протоколу scp

              techsupport@esr:~$ sudo cp /var/log/syslog/techsupport/ipsec /tmp/ipsec - копирование файла ipsec из раздела /var в раздел /tmp на маршрутизаторе ESR

              копирование на ПК(Linux) файла по протоколу scp:

              scp techsupport@<ip-маршрутизатора>:/tmp/<имя файла> /home/<путь для копирования>

              Для windows - можно использовать scp-клиент отдельный или интегрированный в другие приложения.

              techsupport@esr:~$ sudo rm /tmp/ipsec - удаление файла ipsec на маршрутизаторе ESR

              б) через CLI маршрутизатора:

              techsupport@esr:~$ sudo cp /var/log/syslog/techsupport/ipsec /mnt/data/data/ipsec_log - копирование файла ipsec из раздела /var в раздел /mnt с именем ipsec_log
              techsupport@esr:~$ logout - переход в CLI маршрутизатора

              esr# dir flash:data/

              Name                                                       Type         Size
              --------------------------------------------------------   ----------   --------   --
              ipsec_log                                                  File         184.22     KB

              далее копирование файла ipsec_log доступными средствами, например usb://usb_name:/FILE или tftp://HOST[%interface(for ipv6 link-local only)][PORT*]:/FILE:



              esr# show storage-devices usb
              Name                             Filesystem   Total, MB    Used, MB     Free, MB
              ------------------------------   ----------   ----------   ----------   ----------
              <name>                             vfat         13791.52     1827.40      11964.12
              esr# copy flash:data/ipsec_log usb://<name>:/ipsec_log
              |******************************************| 100% (230kB) Success!
              esr# copy flash:data/ipsec_log tftp://<ipaddr>:/ipsec_log
              |******************************************| 100% (184kB) Success!



              удаление файла:

              esr# delete flash:data/
              esr# delete flash:data/ipsec_log
              |******************************************| 100% (0B) File deleted successfully.

              Источник:
              docs.eltex-co.ru

              [ESR] Primary и secondary IPv4 адреса на интерфейсех ESR
              Рассмотрим пример конфигурации нескольких IPv4 адресов на одном порту (возможно внести до 8-ми адресов):

              interface gigabitethernet 1/0/20
                ip firewall disable
                ip address 192.0.2.1/24
                ip address 192.0.2.254/24
                ip address 192.0.2.10/30
              exit

              Все IPv4 адреса, принадлежащие разным подсетям, будут являться primary. В нашем примере это 192.0.2.1 и 192.0.2.10.

              Второй и все последующие IPv4 адреса из подсети /24 - это secondary адреса, в примере - 192.0.2.254.

              Если на интерфейсе включить VRRP, без указания source ip, например:

              interface gigabitethernet 1/0/20
                ip firewall disable
                ip address 192.0.2.1/24
                ip address 192.0.2.254/24
                ip address 192.0.2.10/30
                vrrp id 100
                vrrp ip 192.0.2.2
                vrrp
              exit

              То в качестве адреса источника vrrp ip будет использоваться первый IPv4 адрес с интерфейса, проверим это, используя команду monitor (будем фильтровать по IP адресу назначения,т.к. для VRRP выделен адрес 224.0.0.18):

              esr-1000# monitor gigabitethernet 1/0/20 destination-address 224.0.0.18
              17:19:13.591043 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 18, offset 0, flags [none], proto VRRP (112), length 40)
              192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2
              17:19:14.592882 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 19, offset 0, flags [none], proto VRRP (112), length 40)
              192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2
              17:19:15.593250 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 20, offset 0, flags [none], proto VRRP (112), length 40)
              192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2

              3 packets captured
              3 packets received by filter
              0 packets dropped by kernel

              В качестве адреса источника используется первый primary адрес - 192.0.2.1, что справедливо и для всех остальных случаев: например выполнение команды ping, traceroute и т.д.

              Источник:
              docs.eltex-co.ru

              [ESR] Восстановление конфигурации на ESR с заранее подготовленного USB-носителя
              Введите расширенную команду отображения конфигурации на устройстве, конфигурацию которого требуется восстанавливать с USB-носителей

              esr-boot-usb# sh running-config extended



              #!/usr/bin/clash
              #19
              #1.12.0
              #05/11/2020
              #18:20:08
              hostname esr-boot-usb
              interface gigabitethernet 1/0/1
                ip address 192.168.0.1/24
              exit



              Полный вывод конфигурации (включая строки, начинающиеся с символа "#"), необходимо записать в файл с именем "running-config.conf" и скопировать в корень usb-носителя



              Раздел с данными usb-носителя должен иметь структуру файловой системы  fat32



              Восстановление конфигурации с USB

              Подключите USB-носитель к устройству

              Включите устройство

              Во время загрузки устройства перейдите в меню uboot набором слова "stop" по приглашению:

              Autobooting in 5 seconds, enter to command line available now
              stop
              u-boot>

              Очистите конфигурации и продолжите загрузку:



              Рабочая конфигурация на устройстве будет безвозвратно утеряна



              u-boot> clear_mtd_config
              Start clear... Done!
              u-boot> run bootcmd

              После загрузки устройство начнет работу с конфигурацией записанной на USB-носителе

              esr-boot-usb login: admin
              Password:
              Warning: you have uncommitted configuration changes.
              ********************************************
              *            Welcome to ESR-21             *
              ********************************************
              esr-boot-usb# sh running-config extended
              #!/usr/bin/clash
              #19
              #1.12.0
              #05/11/2020
              #18:20:08
              hostname esr-boot-usb

              interface gigabitethernet 1/0/1
                ip address 192.168.0.1/24
              exit

              Источник:
              docs.eltex-co.ru

              [ESR] Особенности применения изменений конфигурации на маршрутизаторах ESR
              На сервисных маршрутизаторах ESR хранится два конфигурационных файла:​
              1. Текущая конфигурация (running-config).​

              В соответствии с данной конфигурацией маршрутизатор функционирует в текущий момент времени.​

              running-config всегда сохраняется в энергонезависимую память.​

              • Для отображения текущей конфигурации используется команда:​

              esr# show running-config​



              ​2. Конфигурация кандидат (candidate-config).​

              В процессе конфигурирования маршрутизатора все вводимые настройки сначала попадают в candidate-config но не попадают в running-config.

              candidate-config сохраняется в энергонезависимую память после команды save.​

              • Для отображения конфигурации кандидата используется команда:​

              esr# show candidate-config​

              • Для отображения различий между running-config​ и candidate-config​ можно воспользоваться командой

              esr# show configuration changes



              Для активации изменений внесенных в candidate-config используется команда commit в привилегированном режиме.

              esr# commit



              После применения данной команды, содержимое candidate-config копируется в running-config и изменения конфигурации активируются.​

              Также, после применения изменений конфигурации (commit) запускается таймер подтверждения изменений (по умолчанию – 600 секунд).

              По истечении данного таймера running-config будет возвращен к предыдущему состоянию, т.е. подтвержденные изменения будут удалены из running-config но не будут удалены из candidate-config.​



              Для подтверждения примененных изменений используется команда confirm в привеллигированном режиме.

              esr# confirm



              После применения данной команды таймер подтверждения изменений останавливается и возврат к предыдущему состоянию running-config - невозможен.



              Для изменения таймера подтверждения относительно значения по умолчанию используется команда в режиме глобальной конфигурации:

              esr(config)# system config-confirm timeout 300



              В данном примере, 300 - это время в секундах после которого в отсутствии команды confirm, running-config будет возвращен к предыдущему состоянию.



              Неподтвержденные изменения (со ввода команды confirm) можно отменить не дожидаясь истечения таймера подтверждения выполнив команду restore в привилегированном режиме.

              esr# restore



              Для удаления изменений внесенных в candidate-config но не примененных в running-config используется команда rollback.



              esr# rollback

              После применения данной команды содержимое running-config копируется в candidate-config и все внесенные но не активные изменения конфигурации удаляются.​

              Источник:
              docs.eltex-co.ru

              [ESR] Применение новых правил обработки трафика в Firewall
              После внесения изменений в правилах обработки трафика, проходящего между зонами безопасности Firewall, новые параметры не отрабатывают для ранее активных сессий.

              Решение:

              Все изменения, внесенные в конфигурацию Firewall,  применимы только для новых сессий. На активные сессии новые параметры не повлияют.

              Рекомендуется очистить активные сессии, после применения изменений параметров Firewall, командой:

              esr# clear ip firewall session

              Источник:
              docs.eltex-co.ru

              [ESR] Проблема прохождения трафика при асимметричной маршрутизации
              В случае организации сети с ассиметричной маршрутизацией, Stateful Firewall будет запрещать "неправильный (ошибочный)" входящий трафик, не открывающий новое соединение и не принадлежащий никакому установленному соединению, из соображений безопасности.

              Например, если была нарушена очередность пакетов  установления TCP сессии: SYN → SYN/ACK → ACK. Первый TCP SYN будет пропущен, т.к. это сигнал к началу открытия TCP сессии.

              Если Firewall обнаруживает сразу TCP ACK пакеты - они будут удалены, т.к. ранее не было открыто TCP сессии TCP SYN пакетом.



              Разрешающее правило в Firewall, не решит поставленную задачу для подобных схем.

              Решить задачу можно, отключив Firewall на входном интерфейсе:

              esr(config-if-gi)# ip firewall disable

              Либо отключением механизма контроля порядка установления сессий:

              esr(config)# ip firewall sessions allow-unknown

              Изменения конфигурации вступают в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Источник:
              docs.eltex-co.ru

              [ESR] Различия режимов работы L2-интерфейса access/trunk
              Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

              Режим access

              Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

              При переводе интерфейса в L2-режим работы данный режим является режимом по умолчанию.

              интерфейс gigabitethernet 1/0/1 используется в качестве примера
              esr# configure
              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# mode switchport

              В режиме access L2-интерфейс принимает только ethernet-кадры без VLAN-тега. L2-интерфейс в режиме access отбрасывает любые ethernet-кадры с установленным VLAN-тегом.

              По умолчанию, эти кадры обрабатываются на основе таблицы коммутации VLAN'а по умолчанию (vlan 1). Исходящие Ethernet-кадры отправляются через L2-интерфейc в режиме access без VLAN-тега.

              При необходимости, на L2-интерфейсе в режиме access можно настроить обработку Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.

              интерфейс gigabitethernet 1/0/1 и vlan 100 используются в качестве примера
              esr# configure
              esr(config)# vlan 100
              esr(config-vlan)# exit
              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# mode switchport
              esr(config-if-gi)# switchport access vlan 100

              Режим trunk

              Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

              После переводе интерфейса в L2-режим работы, для перевода из режима access в режим trunk необходимо применить соответствующую команду:

              интерфейс gigabitethernet 1/0/1 используется в качестве примера
              esr# configure
              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# mode switchport
              esr(config-if-gi)# switchport mode trunk

              В режиме trunk, L2-интерфейс может принимать и отправлять как тегированные так и нетегированные ethernet-кадры.

              Для приёма  ethernet-кадров с определенными VLAN-тегами используется следующая команда:

              интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 используются в качестве примера
              esr# configure
              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# mode switchport
              esr(config-if-gi)# switchport mode trunk
              esr(config-if-gi)# switchport trunk allowed vlan add 100-103,107

              После применения вышеуказанной команды L2-интерфейс будет принимать ethernet-кадры с указанными VLAN-тегами и обрабатывать их на основе таблиц коммутации соответствующего VLAN. Отправляться Ethernet-кадры соответствующих VLAN'ов будут с VLAN-тегом.

              Нетегированные ethernet-кадры поступающие на L2-интерфейс в режиме trunk настроенный как указано в примере выше, будут обрабатываться на основе таблицы коммутации VLAN'а по умолчанию (vlan 1). Исходящие Ethernet-кадры VLAN'а по умолчанию (vlan 1) будут отправляться через L2-интерфейс в режиме trunk без VLAN-тега.

              При необходимости, на L2-интерфейсе в режиме trunk можно настроить обработку нетегированных Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.

              интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107, 109 используются в качестве примера
              esr# configure
              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# mode switchport
              esr(config-if-gi)# switchport mode trunk
              esr(config-if-gi)# switchport trunk allowed vlan add 100-103,107
              esr(config-if-gi)# switchport trunk native-vlan 109

              При необходимости, на L2-интерфейсе в режиме trunk можно запретить приём (а следовательно и отправку) нетегированных ethernet-кадров:

              интерфейс gigabitethernet 1/0/1 используется в качестве примера
              esr# configure
              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# mode switchport
              esr(config-if-gi)# switchport mode trunk
              esr(config-if-gi)# switchport forbidden default-vlan

              Команда "switchport forbidden default-vlan" актуальна только при отсутствии в конфигурации команды "switchport trunk native-vlan"

              Таким образом, L2-интерфейс в режиме trunk может работать как l2-интерфейс в режиме access если настроен только "switchport trunk native-vlan" и не настроена обработка тегированных кадров при помощи команды "switchport trunk allowed vlan"

              Источник:
              docs.eltex-co.ru

              [ESR] Фильтрации и распространение маршрутной информации в маршрутизаторах ESR
              Описание принципов работы протоколов динамической маршрутизации с маршрутной информацией:
              • принципы импорта маршрутной информации.
              • принципы фильтрации импортируемой маршрутной информации.
              • принципы экспорта маршрутной информации в IGP и EGP
              • принципы фильтрации экспортируемой маршрутной информации в IGP и EGP



              RIB (Routing Information Base) маршрутизатора – таблица, содержащая все маршруты, полученные из различных источников: настроены статически, полученные по протоколам динамической маршрутизации (OSPF, BGP, RIP) и directly connected. Из данной таблицы выбираются лучшие маршруты и импортируются в таблицу маршрутизации (FIB – forwarding information base).

              RIB ПМ (процесса маршрутизации) – виртуальная RIB, состоящая из маршрутов, принадлежащих данному процессу и маршрутов, импортированных различными механизмами (network, redistribute) из других виртуальных RIB (другого протокола или процесса маршрутизации) и из общей RIB (static route, directly connected).

              Протоколы маршрутизации делятся на две большие группы:

              • внешние (EGP), в которых маршрутная информация распространяется между автономными системами.
              • внутренние (IGP), в которых маршрутная информация распространяется внутри одной автономной системы.



              IGP

              EGP

              iBGP



              OSPF



              RIP

              eBGP

              Импорт маршрутной информации

              Под импортом маршрутной информации подразумевается процесс наполнения RIB ПМ различными механизмами.

              Для IGP и EGP по умолчанию импортируются все маршруты.

              Принципы импорта маршрутной информации.

              Механизмы наполнения RIB ПМ:

              • Маршруты процесса маршрутизации
              • Redistribute
              • Network

              Ни один из механизмов не является обязательным.



              Маршруты процесса маршрутизации

              Это маршруты, полученные от соседних маршрутизаторов и direct маршруты интерфейсов, на которых поднят процесс маршрутизации (последнее актуально для OSPF и RIP);

              По умолчанию импортируются все маршруты, полученные от соседей для IGP и EGP.

              Redistribute

              Механизм позволяет импортировать маршруты из других процессов маршрутизации, статические маршруты и direct connected маршруты целиком или выборочно с использованием механизма фильтрации route-map.

              Пример: esr(config-ospf)# redistribute bgp 100 – будут импортированы все маршруты, принадлежащие процессу BGP 100.

              Network

              Механизм позволяет импортировать конкретные маршруты. Чтобы маршрут был импортирован, он должен быть в RIB маршрутизатора.

              Пример: esr(config-ospf-area)# network 10.0.0.0/8



              Принципы фильтрации импортируемой маршрутной информации.

              Механизмы фильтрации импортируемой маршрутной информации:

              • Route-map (in)
              • Prefix-list (in)
              • Route-map (in) + Prefix-list (in)
              • Redistribute + route-map

              Ни один из механизмов не является обязательным.

              При установке одного или нескольких фильтров, все маршруты, которые не были разрешены этими фильтрами, будут запрещены.

              Route-map (in)

              Механизм позволяет фильтровать маршрутную информацию, получаемую от соседей. Будут импортированы только маршруты, удовлетворяющие правилам route-map. Маршрут, не подпадающий под правила route-map, будет запрещен. Если необходимо разрешить все маршруты, добавляется специальное правило (rule) с одной строчкой: action permit.

              Пример: esr(config-ospf)# route-map <RM_NAME> in

              Prefix-list (in)

              Механизм позволяет фильтровать маршрутную информацию, получаемую от соседей. Будут импортированы только маршруты, удовлетворяющие правилам prefix-list. Пустой prefix-list по умолчанию запрещает все маршруты.

              Пример: esr(config-ospf)# prefix-list <PL_NAME> in

              Route-map (in) + Prefix-list (in)

              Возможно совместное использование route-map и prefix-list для фильтрации маршрутной информации, получаемой от соседей. Для разрешения импорта маршрута средствами фильтров, он должен быть разрешен одним из них.

              Redistribute + route-map

              Если использовать redistribute совместно с route-map, то будут импортированы только маршруты из определенной RIB, удовлетворяющие правилам route-map.

              Пример: redistribute bgp 100 route-map <RM_NAME> – будут импортированы только маршруты из процесса BGP 100, удовлетворяющие правилам route-map <RM_NAME>.



              Экспорт маршрутной информации



              Под экспортом маршрутной информации подразумевается процесс отправки маршрутной информации, содержащейся в RIB ПМ, соседям.

              Для IGP и EGP реализована разная логика экспорта маршрутной информации в связи с характером доверия соседям (соседним маршрутизаторам):

              • Протоколы IGP подразумевают, что сеть принадлежит одной организации и все устройства, на которых работает IGP, находятся под управлением этой организации. Следовательно, есть доверие к соседним маршрутизаторам и по умолчанию все маршруты, содержащиеся в RIB ПМ, будут экспортированы им.
              • Протоколы EGP подразумевают, что соседние маршрутизаторы могут принадлежать другим организациям. Исходя из соображений безопасности, по умолчанию экспорт маршрутов будет запрещён.



              Принципы фильтрации экспортируемой маршрутной информации в IGP.



              Для протоколов OSPF и RIP фильтрация на экспорт маршрутов будет работать только для маршрутов, импортированных в RIB ПМ посредством механизмов network и redistribute, маршруты процесса маршрутизации (полученные от соседей) не подлежат фильтрации!

              Для протокола iBGP возможна фильтрации всех маршрутов из RIB ПМ.

              Механизмы фильтрации экспортируемой маршрутной информации:

              • Route-map (out)
              • Prefix-list (out)
              • Route-map (out) + Prefix-list (out)

              Ни один из механизмов не является обязательным.

              По умолчанию экспорт маршрутов из RIB ПМ будет разрешен.

              Route-map (out)

              Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил route-map, то route-map не производит действий и маршрут будет разрешен для экспорта согласно глобальному правилу экспорта всех маршрутов для IGP, описанному ранее. Если необходимо запретить все маршруты, добавляется специальное правило (rule) с одной строчкой: action deny.

              Пример: esr(config-ospf)# route-map <RM_NAME> out

              Prefix-list (out)

              Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил prefix-list, то prefix-list не производит действий и маршрут будет разрешен для экспорта согласно глобальному правилу экспорта всех маршрутов для IGP, описанному ранее.

              Пример: esr(config-ospf)# prefix-list <PL_NAME> out

              Route-map (out) + Prefix-list (out)

              Возможно совместное использование route-map и prefix-list для фильтрации экспортируемой маршрутной информации. Для запрета экспорта маршрута достаточно, чтобы он был запрещен одним из этих фильтров.

              Рисунок 1 – Алгоритм экспортного фильтра для IGP протоколов (OSPF, RIP, iBGP)



              Принципы фильтрации экспортируемой маршрутной информации в EGP.

               Механизмы фильтрации экспортируемой маршрутной информации:

              • Route-map (out)
              • Prefix-list (out)
              • Route-map (out) + Prefix-list (out)

              Ни один из механизмов не является обязательным.

              По умолчанию экспорт маршрутов будет запрещён.

              Route-map (out)

              Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил route-map, то route-map не производит действий и маршрут будет запрещен для экспорта согласно глобальному правилу запрета экспорта для EGP, описанному ранее. Если необходимо разрешить все маршруты, добавляется специальное правило (rule) с одной строчкой: action permit.

              Пример: esr(config-bgp-neighbor)# route-map <RM_NAME> out

              Prefix-list (out)

              Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил prefix-list, то prefix-list не производит действий и маршрут будет запрещен для экспорта согласно глобальному правилу экспорта всех маршрутов для EGP, описанному ранее.

              Пример: esr(config-bgp-neighbor)# prefix-list <PL_NAME> out

              Route-map (out) + Prefix-list (out)

              Возможно совместное использование route-map и prefix-list для фильтрации экспортируемой маршрутной информации. Для экспорта маршрута достаточно, чтобы он был разрешен одним из этих фильтров.



               Рисунок 2 – Алгоритм экспортного фильтра для EGP протоколов (BGP)

              Источник:
              docs.eltex-co.ru

              [ESR] BGP + Route-map
              Задача: Настроить BGP c AS 2500 на маршрутизаторе ESR и установить соседство с AS20;

              AS2500

              Задача:

              • Настроить BGP c AS 2500 на маршрутизаторе ESR и установить соседство с AS20;
              • Отфильтровать на R2 из принмаемого маршрута 198.51.100.0/24 сеть, префикс которой соответствует 28
              • Отфильтровать на R2 из принмаемого маршрута 203.0.113.0/24 сеть, префикс которой меньше или соответствует 30
              • Отфильтровать на R2 из принмаемого маршрута 203.0.100.0/20 сеть, префикс которой больше или соответствует 24
              • Задать каждой сети приоритет со значение local-preference 200



              !!! Важно: при использовании eBGP для анонса маршрутной информации  необходимо дать разрешающее правило с помощью route-map либо prefix-list, пример:



              route-map BGP_OUT
                rule 1
                  action permit
                exit
              exit
              router bgp 1
                address-family ipv4
                  neighbor 192.168.1.1
                    remote-as 2
                    route-map BGP_OUT out
                    enable
                  exit
                  enable
                exit
              exit



              Решение:

              Настроим BGP на ESR:



                  esr-200# configure
                  esr-200(config)# router bgp 2500
                  esr-200(config-bgp)# address-family ipv4
                  esr-200(config-bgp-af)# neighbor 185.0.0.2
                  esr-200(config-bgp-neighbor)# remote-as 20
                  esr-200(config-bgp-neighbor)# update-source 185.0.0.1
                  esr-200(config-bgp-neighbor)# enable
                  esr-200(config-bgp-neighbor)# exit
                  esr-200(config-bgp-af)# enable
                  esr-200(config-bgp-af)# exit
                  esr-200(config-bgp)# exit



               Далее создадим необходимые правила для фильтрации маршрутов:



                  esr-200(config)# route-map in
                  esr-200(config-route-map)# rule 10
                  esr-200(config-route-map-rule)# match ip address 198.51.100.0/24 eq 28
                  esr-200(config-route-map-rule)# action set local-preference 200
                  esr-200(config-route-map-rule)# action permit
                  esr-200(config-route-map-rule)# exit
                  esr-200(config-route-map)#rule 20
                  esr-200(config-route-map-rule)# match ip address 203.0.113.0/24 ge 30
                  esr-200(config-route-map-rule)# action set local-preference 200
                  esr-200(config-route-map-rule)# action permit
                  esr-200(config-route-map-rule)# exit
                  esr-200(config-route-map)#rule 30
                  esr-200(config-route-map-rule)# match ip address 203.0.100.0/20 le 24
                  esr-200(config-route-map-rule)# action set local-preference 200
                  esr-200(config-route-map-rule)# action permit
                  esr-200(config-route-map-rule)# exit
                  esr-200(config-route-map-rule)# exit
                  esr-200(config-route-map)# exit



              Теперь осталось прикрепить route-map к BGP:



                  esr-200(config)# router bgp 2500
                  esr-200(config-bgp)# address-family ipv4
                  esr-200(config-bgp-af)# neighbor 185.0.0.2
                  esr-200(config-bgp-neighbor)# route-map in in
                  esr-200(config-bgp-neighbor)# end
                  esr-200# commit
                  esr-200# confirm

              Источник:
              docs.eltex-co.ru

              [ESR] Bidirectional Forwarding Detection (BFD) для OSFP и BGP
              Bidirectional Forwarding Detection protocol (BFD) — протокол, созданный для быстрого обнаружения неисправностей линков.

              Два устройства согласовывают и устанавливают BFD сессию, отправляют друг другу hello-сообщения, Если hello-сообщения перестают поступать от соседа, BFD-сессия разрывается и система оповещается о неполадках в коммуникациях.

              BFD может определить неисправность линка менее чем за 1 секунду (для маршрутизаторов Eltex ESR этот параметр можно регулировать в диапазоне от 200 до 65535 миллисекунд).



              В реализации ПО начиная с версии 1.4.0 включительно, поддержаны протоколы BGP и OSPF и статических маршрутов.

              В разработке находится реализация использования BFD для статических маршрутов.



              Настройка механизма BFD сводится к двум шагам:

              ШАГ 1. Настройка параметров BFD производится как в глобальном режиме, так и в режимах конфигурирования интерфейсов и туннелей (если параметры различаются по направлениям):

              # configure
              # configure-if-view
              # configure-tunnel-view
              [no] ip bfd min-rx-interval <TIME> - Минимальный интервал приёма для обнаружения ошибки
              [no] ip bfd min-tx-interval <TIME> - Минимальный интервал передачи для обнаружения ошибки
              [no] ip bfd idle-tx-interval <TIME> - Минимальный интервал передачи для обнаружения ошибки, когда сессия неактивна
              [no] ip bfd multiplier <MULTIPLIER> - Число пропущенных пакетов, после которого сессия будет объявлена неактивной
              [no] ip bfd passive - Не отправлять BFD-пакеты, пока не будет получен пакет от соседнего устройства

              MULTIPLIER := 5 .. 100
              TIME := время в миллисекундах 200 .. 65535

              Если пропустить этот шаг, то будут использоваться параметры по умолчанию:

              Minimum RX interval: 200 ms
              Minimum TX interval: 200 ms
              Idle TX interval: 1000 ms
              Multiplier: 5 packets
              Passive: No

              ШАГ 2. Активация протокола BFD.

              Для протокола BGP производится в режиме конфигурирования BGP соседа:

              # bgp-neighbor-view
              [no] bfd enable - Включение/Выключение BFD для данного соседа BGP

              Обязательно при использовании BFD указываем upadate-source для указания source IP процессу BFD:

              # update-source <A.B.C.D>
              [no] update-source - указать/убрать адрес источника для BFD процесса

              Для протокола OSPF  BFD активировать необходимо в режиме конфигурирования интерфеса, на котором запущен протокол OSPF:

              # configure-if-view
              [no] ip ospf bfd-enable

              Для статических маршрутов активация BFD происходит указанием после указания шлюза:

              # configure-view
              [no] ip route <A.B.C.D/N> <IP_GATEWAY> bfd



              После применения и подверждения конфигурации протокол BFD запустится в работу:

              esr #commit

              esr #confirm

              Текущие значение параметров BFD для глобального режима:

              esr# show ip bfd
              Minimum RX interval: 200 ms
              Minimum TX interval: 200 ms
              Idle TX interval: 1000 ms
              Multiplier: 5 packets
              Passive: No

              Текущие значение параметров BFD для конкретного интерфеса и туннеля:

              esr# sh ip bfd interface gigabitethernet 1/0/1
              Minimum RX interval: 200 ms
              Minimum TX interval: 200 ms
              Idle TX interval: 1000 ms
              Multiplier: 5 packets
              Passive: No

              esr# sh ip bfd interface gre 1
              Minimum RX interval: 200 ms
              Minimum TX interval: 200 ms
              Idle TX interval: 1000 ms
              Multiplier: 5 packets
              Passive: No

              Источник:
              docs.eltex-co.ru

              [ESR] BRAS без SoftWLC
              Задача: настроить BRAS без поддержки SoftWLC.

              Решение:

              Шаг 1.  Настройка FreeRADIUS - сервера.

              Для FreeRADIUS сервера нужно задать подсеть, из которой могут приходить запросы и добавить список пользователей. Для этого в файл users в директории с файлами конфигурации FreeRADIUS сервера нужно добавить:

              Профиль пользователя:

              <MACADDR> Cleartext-Password := <MACADDR>

              # Имя пользователя

              User-Name = <USER_NAME>,

              # Максимальное время жизни сессии

              Session-Timeout = <SECONDS>,

              # Максимальное время жизни сесиии при бездействии пользователя

              Idle-Timeout = <SECONDS>,

              # Время на обновление статистики по сессии

              Acct-Interim-Interval = <SECONDS>,

              # Имя сервиса для сессии (A - сервис включен, N - сервис выключен)

              Cisco-Account-Info = "{A|N}<SERVICE_NAME>"



              Профиль сервиса:

              <SERVICE_NAME> Cleartext-Password := <MACADDR>

              # Соответствует имени class-map в настройках ESR

              Cisco-AVPair = "subscriber:traffic-class=<CLASS_MAP>",

              # Действие, которое применяет ESR к трафику (permit, deny, redirect)

              Cisco-AVPair = "subscriber:filter-default-action=<ACTION>",

              # Возможность прохождения IP потоков (enabled-uplink, enabled-downlink, enabled, disabled)

              Cisco-AVPair = "subscriber:flow-status=<STATUS>"

              В файл clients.conf нужно добавить подсеть, в которой находится ESR:

              client ESR {

              ipaddr = <SUBNET>

              secret = <RADIUS_KEY>

              }



              Шаг 2.  Настройка ESR - нужно сконфигурировать:

              radius-server host <IP_ADDRESS>
              key ascii-text <RADIUS_KEY>
              exit

              aaa radius-profile bras_radius
              radius-server host <IP_ADDRESS>
              exit

              das-server das
              key ascii-text <RADIUS_KEY>
              exit

              aaa das-profile bras_das
              das-server das
              exit

              ip access-list extended user_acl
              rule 1
              action permit
              enable
              exit
              exit

              subscriber-control
              aaa das-profile bras_das
              aaa sessions-radius-profile bras_radius
              nas-ip-address <IP_ADDRESS>
              session mac-authentication
              default-service default-action redirect <URL>
              exit
              enable
              exit



              На интерфейсах, для которых требуется работа BRAS настроить (для успешного запуска требуется как минимум один интерфейс):

              service-subscriber-control {object-group <NAME> | any}
              location <L2LOCATION>



              !!! Настройка действие фильтрации по URL обязательно, а именно, необходимо настроить фильтрацию http-proxy на BRAS для неавторизованных пользователей:

              1. Создаем локальный список URL (можно указать свои URL, на которые неавторизованные пользователи смогут проходить без авторизации и без редиректа, например локальные сервисы вашей сети и ваш сайт):

              object-group url defaultserv
                url http://eltex.nsk.ru
                url http://ya.ru
                url https://ya.ru
              exit

              1. Добавим действие фильтрации для локального списка URL в BRAS:

              subscriber-control
                default-service
                  filter-name local defaultserv
                  filter-action permit
              end

              Теперь неавторизированные пользователи будут иметь доступ к URL defaultserv без редирект, а при попытке пройти на другие сайты для них отработает редирект:

              default-service
                  default-action redirect http://192.168.16.54:8080/eltex_portal/



              Пример настройки:

              Дано:

              Шаг 1. Настройка FreeRADIUS - сервера:

              подсеть с клиентами 10.10.0.0/16, подсеть для работы с FreeRADIUS сервером 192.168.16.140/23. Настраиваем FreeRADIUS сервер. В файл «clients.conf» добавляем строки:

              client BRAS {

              ipaddr = 192.168.16.140

              secret = password

              }



              В файл «users» добавляем строки (вместо <MAC> нужно указать MAC адрес клиента):

              "00-00-00-33-96-3D" Cleartext-Password := "00-00-00-33-96-3D"
              User-Name = "Bras_user",
              Session-Timeout = 259200,
              Idle-Timeout = 259200,
              Cisco-AVPair += "subscriber:policer-rate-in=1000",
              Cisco-AVPair += "subscriber:policer-rate-out=1000",
              Cisco-AVPair += "subscriber:policer-burst-in=188",
              Cisco-AVPair += "subscriber:policer-burst-out=188",
              Cisco-Account-Info = "AINTERNET"

              INTERNET Cleartext-Password := "INTERNET"
              User-Name = "INTERNET",
              Cisco-AVPair = "subscriber:traffic-class=INTERNET",
              Cisco-AVPair += "subscriber:filter-default-action=permit"

              Для traffic-class в настройках сервиса нужно указать access-list из настроек ESR. Он нужен для определения какой трафик пользователя считать за трафик этого сервиса.

              Шаг 2. Конфигурация ESR:



              configure

              object-group url defaultserv
              url http://eltex.nsk.ru
              url http://ya.ru
              url https://ya.ru
              exit



              radius-server host 192.168.16.54
              key ascii-text encrypted 8CB5107EA7005AFF
              source-address 192.168.16.140
              exit
               aaa radius-profile bras_radius
              radius-server host 192.168.16.54
               exit
               aaa radius-profile bras_radius_servers
               radius-server host 192.168.16.54
               exit
              das-server das
              key ascii-text encrypted 8CB5107EA7005AFF
               exit
               aaa das-profile bras_das
               das-server das
              exit



               vlan 10
               exit



               ip access-list extended BYPASS
              rule 1
               action permit
              match protocol udp
               match source-port 68
               match destination-port 67
              enable
               exit
               rule 2
               action permit
               match protocol udp
               match destination-port 53
              enable
              exit
               rule 3
               exit
               exit



              ip access-list extended INTERNET
              rule 1
               action permit
              enable
               exit
               exit



              ip access-list extended WELCOME
              rule 10
              action permit
              match protocol tcp
              match destination-port 443
              enable
              exit
              rule 20
              action permit
              match protocol tcp
              match destination-port 8443
              enable
              exit
              rule 30
              action permit
              match protocol tcp
              match destination-port 80
              enable
              exit
              rule 40
              action permit
              match protocol tcp
              match destination-port 8080
              enable
              exit
              exit



               subscriber-control
              aaa das-profile bras_das
              aaa sessions-radius-profile bras_radius
              aaa services-radius-profile bras_radius_servers
              nas-ip-address 192.168.16.140
              session mac-authentication
              bypass-traffic-acl BYPASS
              default-service
              class-map BYPASS
              filter-name local defaultserv
              filter-action permit
              default-action redirect http://192.168.16.54/eltex_portal
              session-timeout 121
              exit
              enable
              exit



               bridge 10
              vlan 10
              ip firewall disable
               ip address 10.10.0.1/16
               ip helper-address 192.168.16.54
              service-subscriber-control any
              location USER
               protected-ports
               protected-ports exclude vlan
              enable
               exit
               interface gigabitethernet 1/0/2
              ip firewall disable
              ip address 192.168.16.140/23
               exit
               interface gigabitethernet 1/0/3.10
               bridge-group 10
              ip firewall disable
               exit
               interface gigabitethernet 1/0/4
              ip firewall disable
               ip address 30.30.30.2/24
               exit
               interface tengigabitethernet 1/0/1
              ip firewall disable
               exit
               interface tengigabitethernet 1/0/1.10
               bridge-group 10
              exit
               interface tengigabitethernet 1/0/1.20
               ip firewall disable
              ip address 20.20.20.1/24
               exit
              interface tengigabitethernet 1/0/1.30
              bridge-group 10
               exit
               interface tengigabitethernet 1/0/1.40
               bridge-group 10
              exit



              nat source
              ruleset factory
              to interface gigabitethernet 1/0/2
              rule 10
              description "replace 'source ip' by outgoing interface ip address"
              match source-address any
              action source-nat interface
              enable
              exit
              exit



               ip route 0.0.0.0/0 192.168.16.145



               ip telnet server

              Источник:
              docs.eltex-co.ru

              [ESR] Destanation NAT + NAT Hairpinning
              В сети R1 имеется web-сервер. Необходимо что бы любой пользователь интернета имели доступ к этому ресурсу. Для этого необходимо перенаправить запросы с IP 185.185.11.54 на 192.168.0.5. На R1 уже описаны зоны безопасности trusted (192.168.0.1) и untrusted (185.185.11.54).

              Destanation NAT

              Для начала создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

              • Net_pub – профиль адресов публичной сети;
              • Srv_http – профиль портов;
              • Server_ip – профиль адресов локальной сети.



                  esr-100(config)# object-group network Net_pub
                  esr-100(config-object-group-network)# ip address 185.185.11.54
                  esr-100(config-object-group-network)# exit
                  esr-100(config)# object-group service Srv_http
                  esr-100(config-object-group-service)# port-range 80
                  esr-100(config-object-group-service)# exit
                  esr-100(config)# object-group network Server_ip
                 esr-100(config-object-group-network)# ip address 192.168.0.5
                  esr-100(config-object-group-network)# exit



              Далее приступим к настройке самого NAT. Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 185.185.11.54 из внешней сети.



                  esr-100(config)# nat destination
                  esr-100(config-dnat)# pool Server_ip
                  esr-100(config-dnat-pool)# ip address 192.168.0.5
                  esr-100(config-dnat-pool)# ip port 80
                  esr-100(config-dnat-pool)# exit



              Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «untrusted». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».



                  esr-100(config-dnat)# ruleset DNAT
                  esr-100(config-dnat-ruleset)# from zone untrusted
                  esr-100(config-dnat-ruleset)# rule 1
                  esr-100(config-dnat-rule)# match destination-address Net_pub
                  esr-100(config-dnat-rule)# match protocol tcp
                  esr-100(config-dnat-rule)# match destination-port Srv_http
                  esr-100(config-dnat-rule)# action destination-nat pool Server_ip
                  esr-100(config-dnat-rule)# enable
                  esr-100(config-dnat-rule)# exit
                  esr-100(config-dnat-ruleset)# exit
                  esr-100(config-dnat)# exit



              Для пропуска трафика, идущего из зоны «untrusted» в «trusted», создадим соответствующее правило. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP» и прошедший преобразование DNAT.



                  esr-100(config)# security zone-pair untrusted trusted
                  esr-100(config-zone-pair)# rule 1
                  esr-100(config-zone-pair-rule)# match source-address any
                  esr-100(config-zone-pair-rule)# match destination-address Server_ip
                  esr-100(config-zone-pair-rule)# match protocol any
                  esr-100(config-zone-pair-rule)# match destination-nat
                  esr-100(config-zone-pair-rule)# action permit
                  esr-100(config-zone-pair-rule)# enable
                  esr-100(config-zone-pair-rule)# exit
                  esr-100(config-zone-pair)# exit
                  esr-100# commit
                  esr-100# confirm



              Теперь R1 будет перенаправлять обращегия как требуется. Команды для просмотра состояния и настройки NAT:



                  esr-100# show ip nat destination pools
                  esr-100# show ip nat destination rulesets
                  esr-100# show ip nat proxy-arp
                  esr-100# show ip nat translations



              NAT Hairpinning

              На рисунке в начале статьи видно, что в локальной сети R1 имеются свои клиенты(client), которые тоже пользуются web-сервером. Однако когда client введет в браузере доменное имя сервера, DNS перенаправит его на адрес 185.185.11.54. Для этого настроим NAT Hairpinning.

              Добавим еще один профиль для внутренней сети.



                  esr-100(config)# object-group network LAN
                  esr-100(config-object-group-network)# ip prefix 192.168.0.0/24
                  esr-100(config-object-group-network)# exit



              Добавим еще один ruleset в конфигурацию DNAT.



                  esr-100(config)# nat destination
                  esr-100(config-dnat)# ruleset loopback
                  esr-100(config-dnat-ruleset)# from zone trusted
                  esr-100(config-dnat-ruleset)# rule 10
                  esr-100(config-dnat-rule)# match protocol tcp
                  esr-100(config-dnat-rule)# match destination-address Net_pub
                  esr-100(config-dnat-rule)# match destination-port Srv_http
                  esr-100(config-dnat-rule)# action destination-nat pool Server_ip
                  esr-100(config-dnat-rule)# enable
                  esr-100(config-dnat-rule)# exit
                  esr-100(config-dnat-ruleset)# exit
                  esr-100(config-dnat)# exit



              Сконфигурируем Source NAT.



                  esr-100(config)# nat source
                  esr-100(config-snat)# ruleset loopback
                  esr-100(config-snat-ruleset)# to zone trusted
                  esr-100(config-snat-ruleset)# rule 10
                  esr-100(config-snat-rule)# match source-address LAN
                  esr-100(config-snat-rule)# action source-nat interface
                  esr-100(config-snat-rule)# enable
                  esr-100(config-snat-rule)# exit
                  esr-100(config-snat-ruleset)# exit
                  esr-100(config-snat)# exit
                  esr-100(config)# exit
                  esr-100# commit
                  esr-100# confirm



              Теперь пользователи локальной сети R1 будут попадать на web-сервер по внутреннему адресу.

              Источник:
              docs.eltex-co.ru

              [ESR] Eltex SLA (Service Level Agreement)
              Eltex SLA (Service Level Agreement) – двухсторонний протокол активного измерения определяет гибкий метод измерения производительности и качества работы IP между двумя сервисными маршрутизаторами Eltex ESR, поддерживающими технологию SLA.

              Основная функция SLA - выполнение тестов, нацеленных на вычисление параметров канала связи:

              • односторонние задержки;
              • круговые задержки;
              • джиттер;
              • потери пакетов;
              • изменение порядка следования пакетов.



              Протокол IP SLA состоит из 2х фаз:

              • фазы контроля;
              • фазы измерений.



              Предполагает наличие 2х ролей:

              • sender (инициирует запуск теста с установленными параметрами);
              • responder (ожидает входящих соедиений).

              Пример конфигурации

              Конфигурация ESR-SENDER



              interface gigabitethernet 1/0/1
                 ip firewall disable
                 ip address 12.0.0.1/24
              exit

              ip route 0.0.0.0/0 12.0.0.2

              clock timezone gmt +7
              ntp enable
              ntp server 192.168.1.1
                minpoll 4
              exit

              ip sla logging
              ip sla logging level error
              ip sla
              ip sla test 1
                udp-jitter 24.0.0.3 20001 source-ip 12.0.0.1 control enable num-packets 100 interval 20
                frequency 25
                packet-size 64
                dscp 30
                cos 3
                timeout 4000
                thresholds losses high 15
                thresholds losses forward high 5
                thresholds losses reverse high 10
                thresholds jitter forward high 7
                thresholds jitter reverse high 15
                thresholds delay high 150
                thresholds delay forward high 100
                thresholds delay reverse high 50
                enable
              exit
              ip sla schedule 1 life forever start-time now

              Конфигурация ESR-RESPONDER

              interface gigabitethernet 1/0/1
                ip firewall disable
                ip address 24.0.0.3/24
                ip sla responder eltex
              exit

              ip route 0.0.0.0/0 24.0.0.2

              clock timezone gmt +7
              ntp enable
              ntp server 192.168.1.1
                minpoll 4
              exit

              Просмотр статистики

              ESR# show ip sla test statistics 1
              Test number: 1
              Transmitted packets: 100
              Lost packets: 8 (8%)
              Lost packets in forward direction: 4 (4%)
              Lost packets in reverse direction: 4 (4%)
              One-way delay forward min/avg/max: 29/52/72 milliseconds
              One-way delay reverse min/avg/max: 29/52/72 milliseconds
              One-way jitter forward min/avg/max: 6/11/12 milliseconds
              One-way jitter reverse min/avg/max: 6/11/12 milliseconds
              Two-way delay min/avg/max: 58/104/145 milliseconds
              Two-way jitter min/avg/max: 13/22/25 milliseconds
              Duplicate packets: 0
              Out of sequence packets in forward direction: 0
              Out of sequence packets in reverse direction: 0



              Мониторинг

              Все сообщения о превышении порог для тестовых потоков либо снижении уровня ниже допустимого занчения журналируются.

              1) SYSLOG-сообщения можно перенаправлять на SYSLOG-сервер.

              Конфигурация:
              syslog host test 192.168.1.1 debug udp 514

              Пример сообщений SYSLOG:

              YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses high for ip sla 1: 8 > 1
              YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses reverse high for ip sla 1: 8 > 1
              YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses OK for ip sla 1: 8 > 1
              YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses reverse OK for ip sla 1: 8 > 1
              YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: Two-way jitter high for ip sla 1: 12 > 1
              YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter forward high for ip sla 1: 12 > 1
              YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter reverse high for ip sla 1: 12 > 1
              YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: Two-way jitter OK for ip sla 1: 0 < 10
              YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter reverse OK for ip sla 1: 0 < 15

              2) Опрос по SNMP.

              Для IP SLA доступны MIB-OID:

              ELTEX-ESR-MIB.mib

              ELTEX-ESR-IPSLA-MIB.mib

              Конфигурация:

              snmp-server
              snmp-server community "publpubl" rw
              snmp-server host 192.168.1.1
              exit

              Пример снятия статистики по SNMP:

              Name/OID: eltEsrIpSlaStatTestTransmittedPackets.1; Value (Gauge): 100
              Name/OID: eltEsrIpSlaStatTestLostPackets.1; Value (Gauge): 8
              Name/OID: eltEsrIpSlaStatTestLostPacketsForward.1; Value (Gauge): 4
              Name/OID: eltEsrIpSlaStatTestLostPacketsReverse.1; Value (Gauge): 4
              Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardMin.1; Value (Gauge): 29
              Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardMax.1; Value (Gauge): 52
              Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardAvg.1; Value (Gauge): 72
              Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseMin.1; Value (Gauge): 29
              Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseMax.1; Value (Gauge): 52
              Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseAvg.1; Value (Gauge): 72
              Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardMin.1; Value (Gauge): 6
              Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardMax.1; Value (Gauge): 11
              Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardAvg.1; Value (Gauge): 12
              Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseMin.1; Value (Gauge): 6
              Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseMax.1; Value (Gauge): 11
              Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseAvg.1; Value (Gauge): 12
              Name/OID: eltEsrIpSlaStatTestTwoWayDelayMin.1; Value (Gauge): 58
              Name/OID: eltEsrIpSlaStatTestTwoWayDelayMax.1; Value (Gauge): 104
              Name/OID: eltEsrIpSlaStatTestTwoWayDelayAvg.1; Value (Gauge): 145
              Name/OID: eltEsrIpSlaStatTestTwoWayJitterMin.1; Value (Gauge): 13
              Name/OID: eltEsrIpSlaStatTestTwoWayJitterMax.1; Value (Gauge): 22
              Name/OID: eltEsrIpSlaStatTestTwoWayJitterAvg.1; Value (Gauge): 025
              Name/OID: eltEsrIpSlaStatTestDuplicatePackets.1; Value (Gauge): 0
              Name/OID: eltEsrIpSlaStatTestOutOfSequenceForward.1; Value (Gauge): 0
              Name/OID: eltEsrIpSlaStatTestOutOfSequenceReverse.1; Value (Gauge): 0

              3) SYSLOG в SNMP-Traps.

              Конфигурация

              snmp-server host 192.168.1.1
                source-address 12.0.0.1
              exit
              snmp-server enable traps syslog





              Источник:
              docs.eltex-co.ru

              [ESR] GRE over IPSec
              Настроить GRE over IPSec туннель между ESR1 и ESR2.

              Данные:

              IP-address интерфейса ESR1 - 180.10.0.1/30
              P-address интерфейса ESR2 - 80.66.0.1/30

              Локальные подсети:

              LAN1: 1.1.1.0/24
              LAN2: 2.2.2.0/24

              Параметры IKE:

              алгоритм шифрования: AES 128 bit;
              алгоритм аутентификации: MD5;
              группа Диффи-Хэллмана: 2.

              Параметры IPSec:

              алгоритм шифрования: AES 128 bit;
              алгоритм аутентификации: MD5;
              группа Диффи-Хэллмана: 2.



              Решение:

              Конфигурирование ESR1

              Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

              ESR1(config)# interface gigabitethernet 1/0/1
              ESR1(config-if-gi)# security-zone untrusted
              ESR1(config-if-gi)# ip address 180.10.0.1/30
              ESR1(config-if-gi)# exit

              Настроим GRE туннель, определим принадлежность к зоне безопасности и включим туннель командой enable:

              ESR1(config)# tunnel gre 1
              ESR1(config-gre)# ttl 16
              ESR1(config-gre)# security-zone trusted
              ESR1(config-gre)# local address 180.10.0.1
              ESR1(config-gre)# remote address 80.66.0.1
              ESR1(config-gre)# ip address 10.10.10.1/30
              ESR1(config-gre)# enable
              ESR1(config-gre)# exit

              Создадим статический маршрут для подсети 80.66.0.0/30:

              ESR1(config)# ip route 80.66.0.0/30 180.10.0.2

              Создадим статический маршрут подсети LAN2 - 2.2.2.0/24 через tunnel gre 1:

              ESR1(config)# ip route 2.2.2.0/24 tunnel gre 1

              Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

              ESR1(config)# security ike proposal ike_prop1
              ESR1(config-ike-proposal)# authentication algorithm md5
              ESR1(config-ike-proposal)# encryption algorithm aes128
              ESR1(config-ike-proposal)# dh-group 2
              ESR1(config-ike-proposal)# exit

              Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

              ESR1(config)# security ike policy ike_pol1
              ESR1(config-ike-policy)# pre-shared-key ascii-text password
              ESR1(config-ike-policy)# proposal ike_prop1
              ESR1(config-ike-policy)# exit

              Создадим шлюз протокола IKE. В данном профиле указывается GRE-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

              ESR1(config)# security ike gateway ike_gw1
              ESR1(config-ike-gw)# ike-policy ike_pol1
              ESR1(config-ike-gw)# local address 180.10.0.1
              ESR1(config-ike-gw)# local network 180.10.0.1/32 protocol gre
              ESR1(config-ike-gw)# remote address 80.66.0.1
              ESR1(config-ike-gw)# remote network 80.66.0.1/32 protocol gre
              ESR1(config-ike-gw)# mode policy-based
              ESR1(config-ike-gw)# exit

              Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

              ESR1(config)# security ipsec proposal ipsec_prop1
              ESR1(config-ipsec-proposal)# authentication algorithm md5
              ESR1(config-ipsec-proposal)# encryption algorithm aes128
              ESR1(config-ipsec-proposal)# pfs dh-group 2
              ESR1(config-ipsec-proposal)# exit

              Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

              ESR1(config)# security ipsec policy ipsec_pol1
              ESR1(config-ipsec-policy)# proposal ipsec_prop1
              ESR1(config-ipsec-policy)# exit

              Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IP sec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

              ESR1(config)# security ipsec vpn ipsec1
              ESR1(config-ipsec-vpn)# mode ike
              ESR1(config-ipsec-vpn)# ike establish-tunnel route
              ESR1(config-ipsec-vpn)# ike gateway ike_gw1
              ESR1(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
              ESR1(config-ipsec-vpn)# enable
              ESR1(config-ipsec-vpn)# exit

              Дополнительно в security zone-pair untrusted self необходимо разрешить протоколы для GRE over IPSec туннеля:

              ESR1(config)# security zone-pair untrusted self
              ESR1(config-zone-pair)# rule 10
              ESR1(config-zone-pair-rule)# action permit
              ESR1(config-zone-pair-rule)# match protocol gre
              ESR1(config-zone-pair-rule)# enable
              ESR1(config-zone-pair-rule)# exit
              ESR1(config-zone-pair)# rule 11
              ESR1(config-zone-pair-rule)# action permit
              ESR1(config-zone-pair-rule)# match protocol esp
              ESR1(config-zone-pair-rule)# enable
              ESR1(config-zone-pair-rule)# exit
              ESR1(config-zone-pair)# rule 12
              ESR1(config-zone-pair-rule)# action permit
              ESR1(config-zone-pair-rule)# match protocol ah
              ESR1(config-zone-pair-rule)# enable
              ESR1(config-zone-pair-rule)# exit
              ESR1(config-zone-pair)# exit



              Конфигурирование ESR2

              Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

              ESR2(config)# interface gigabitethernet 1/0/1
              ESR2(config-if-gi)# security-zone untrusted
              ESR2(config-if-gi)# ip address 80.66.0.1/30
              ESR2(config-if-gi)# exit

              Настроим GRE туннель, определим принадлежность к зоне безопасности и включим туннель командой enable:

              ESR2(config)# tunnel gre 1
              ESR2(config-gre)# ttl 16
              ESR2(config-gre)# security-zone trusted
              ESR2(config-gre)# local address 80.66.0.1
              ESR2(config-gre)# remote address 180.10.0.1
              ESR2(config-gre)# ip address 10.10.10.2/30
              ESR2(config-gre)# enable
              ESR2(config-gre)# exit

              Создадим статический маршрут для подсети 180.10.0.0/30:

              ESR2(config)# ip route 180.10.0.0/30 80.66.0.2

              Создадим статический маршрут подсети LAN1 - 1.1.1.0/24 через tunnel gre 1:

              ESR2(config)# ip route 1.1.1.0/24 tunnel gre 1

              Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

              ESR2(config)# security ike proposal ike_prop1
              ESR2(config-ike-proposal)# authentication algorithm md5
              ESR2(config-ike-proposal)# encryption algorithm aes128
              ESR2(config-ike-proposal)# dh-group 2
              ESR2(config-ike-proposal)# exit

              Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

              ESR2(config)# security ike policy ike_pol1
              ESR2(config-ike-policy)# pre-shared-key ascii-text password
              ESR2(config-ike-policy)# proposal ike_prop1
              ESR2(config-ike-policy)# exit

              Создадим шлюз протокола IKE. В данном профиле указывается GRE-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

              ESR2(config)# security ike gateway ike_gw1
              ESR2(config-ike-gw)# ike-policy ike_pol1
              ESR2(config-ike-gw)# local address 80.66.0.1
              ESR2(config-ike-gw)# local network 80.66.0.1/32 protocol gre
              ESR2(config-ike-gw)# remote address 180.10.0.1
              ESR2(config-ike-gw)# remote network 180.10.0.1/32 protocol gre
              ESR2(config-ike-gw)# mode policy-based
              ESR2(config-ike-gw)# exit

              Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

              ESR2(config)# security ipsec proposal ipsec_prop1
              ESR2(config-ipsec-proposal)# authentication algorithm md5
              ESR2(config-ipsec-proposal)# encryption algorithm aes128
              ESR2(config-ipsec-proposal)# pfs dh-group 2
              ESR2(config-ipsec-proposal)# exit

              Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

              ESR2(config)# security ipsec policy ipsec_pol1
              ESR2(config-ipsec-policy)# proposal ipsec_prop1
              ESR2(config-ipsec-policy)# exit

              Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IP sec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

              ESR2(config)# security ipsec vpn ipsec1
              ESR2(config-ipsec-vpn)# mode ike
              ESR2(config-ipsec-vpn)# ike establish-tunnel route
              ESR2(config-ipsec-vpn)# ike gateway ike_gw1
              ESR2(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
              ESR2(config-ipsec-vpn)# enable
              ESR2(config-ipsec-vpn)# exit

              Источник:
              docs.eltex-co.ru

              [ESR] GRE over IPSec между ESR и Cisco
              Настроить GRE over IPSec туннель между ESR и Cisco. На туннелях дополнительно настроить протокол динамической маршрутизации OSPF.

              При настройке IPSec на ESR включен способ установления соединения ike establish-tunnel route, при таком режиме IPSec туннель поднимется при наличии транзитного трафика. Loopback интерфейсы необходимы для проверки работоспособности IPSec туннеля (передачи транзитного трафика)  и в конфигурации не обязательны.

              ESR:

              1) Конфигурация:

              esr# show running-config
              router ospf log-adjacency-changes
              router ospf 1
                router-id 10.110.0.66
                area 0.0.0.1
                  enable
                exit
                enable
              exit

              interface gigabitethernet 1/0/1
                ip firewall disable
                ip address 100.100.0.2/24
              exit
              interface loopback 1
                ip address 2.2.2.2/32
              exit
              tunnel gre 1
                mtu 1476
                ip firewall disable
                local address 100.100.0.2
                remote address 10.10.0.13
                ip address 10.110.0.66/30
                ip ospf instance 1
                ip ospf area 0.0.0.1
                ip ospf
                enable
              exit

              security ike proposal IKEPROP
                encryption algorithm aes128
                dh-group 2
              exit

              security ike policy IKEPOL
                lifetime seconds 86400
                pre-shared-key ascii-text encrypted 8CB5107EA7005AFF
                proposal IKEPROP
              exit

              security ike gateway IKEGW
                ike-policy IKEPOL
                local address 100.100.0.2
                local network 100.100.0.2/32 protocol gre
                remote address 10.10.0.13
                remote network 10.10.0.13/32 protocol gre
                mode policy-based
              exit

              security ipsec proposal IPPROP
                encryption algorithm aes128
              exit

              security ipsec policy IPPOL
                proposal IPPROP
              exit

              security ipsec vpn IPSEC
                mode ike
                ike establish-tunnel route
                ike gateway IKEGW
                ike ipsec-policy IPPOL
                enable
              exit

              ip route 0.0.0.0/0 tunnel gre 1
              ip route 10.10.0.0/24 100.100.0.1

              2) Информация о состоянии протокола OSPF и IPSec туннеля:

              esr#  show ip ospf neighbors
              Router ID   Pri State    DTime Interface         Router IP
              ---------   --- -----    ----- ----------------- ---------
              10.110.0.65 1   Full/BDR 00:35 gre 1             10.110.0.65

               esr# show security ipsec vpn status IPSEC
              Currently active IKE SA:
              Name: IPSEC
              State: Established
              Version: v1-only
              Unique ID: 3
              Local host: 100.100.0.2
              Remote host: 10.10.0.13
              Role: Initiator
              Initiator spi: 0x15dc63f5881abbb0
              Responder spi: 0xd45e86e5abb121d9
              Encryption algorithm: des
              Authentication algorithm: sha1
              Diffie-Hellman group: 2
              Established: 12 minutes and 34 seconds ago
              Rekey time: 12 minutes and 34 seconds
              Reauthentication time: 23 hours, 32 minutes and 7 seconds
              Child IPsec SAs:
              Name: IPSEC
              State: Installed
              Protocol: esp
              Mode: Tunnel
              Encryption algorithm: aes128
              Authentication algorithm: sha1
              Rekey time: 32 minutes
              Life time: 47 minutes and 26 seconds
              Established: 12 minutes and 34 seconds ago
              Traffic statistics:
              Input bytes: 540
              Output bytes: 540
              Input packets: 5
              Output packets: 5

              Cisco:

              1) Конфигурация:

              crypto isakmp policy 2
              encr aes
              authentication pre-share
              group 2
              crypto isakmp key password address 100.100.0.2
              !
              crypto ipsec security-association lifetime seconds 86400
              !
              crypto ipsec transform-set strong esp-aes esp-sha-hmac
              !
              crypto map mymap local-address FastEthernet0/0
              crypto map mymap 119 ipsec-isakmp
              set peer 100.100.0.2
              set transform-set strong
              match address 119
              !
              !
              interface Loopback1
              ip address 1.1.1.1 255.255.255.255
              !
              !
              interface Tunnel2
              ip address 10.110.0.65 255.255.255.252
              ip ospf 1 area 0.0.0.1
              ip ospf network broadcast
              tunnel source 10.10.0.13
              tunnel destination 100.100.0.2
              !
              !
              interface FastEthernet0/0
              ip address 10.10.0.13 255.255.255.0
              duplex auto
              speed auto
              crypto map mymap
              !
              router ospf 1
              router-id 10.110.0.65
              log-adjacency-changes
              !
              ip route 100.100.0.0 255.255.255.0 10.10.0.1
              ip route 0.0.0.0 0.0.0.0 Tunnel2
              !
              access-list 119 permit gre host 10.10.0.13 host 100.100.0.2

              2) Информация о состоянии протокола OSPF и IPSec туннеля:

              Router#show ip ospf neighbor
              Neighbor ID Pri State Dead Time Address Interface
              10.110.0.66 0 FULL/ - 00:00:32 10.110.0.66 Tunnel2

              Router#show crypto ipsec sa
              interface: FastEthernet0/0
              Crypto map tag: mymap, local addr 10.10.0.13
              protected vrf: (none)
              local ident (addr/mask/prot/port): (10.10.0.13/255.255.255.255/47/0)
              remote ident (addr/mask/prot/port): (100.100.0.2/255.255.255.255/47/0)
              current_peer 100.100.0.2 port 500
              PERMIT, flags={origin_is_acl,}
              #pkts encaps: 5, #pkts encrypt: 5, #pkts digest: 5
              #pkts decaps: 5, #pkts decrypt: 5, #pkts verify: 5
              #pkts compressed: 0, #pkts decompressed: 0
              #pkts not compressed: 0, #pkts compr. failed: 0
              #pkts not decompressed: 0, #pkts decompress failed: 0
              #send errors 0, #recv errors 0
              local crypto endpt.: 10.10.0.13, remote crypto endpt.: 100.100.0.2
              path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0
              current outbound spi: 0xC9A1F292(3382833810)
              PFS (Y/N): Y, DH group: group2
              inbound esp sas:
              spi: 0x7783E2D2(2005131986)
              transform: esp-aes esp-sha-hmac ,
              in use settings ={Tunnel, }
              conn id: 2001, flow_id: FPGA:1, sibling_flags 80000046, crypto map: mymap
              sa timing: remaining key lifetime (k/sec): (4480312/3033)
              IV size: 16 bytes
              replay detection support: Y
              Status: ACTIVE
              inbound ah sas:
              inbound pcp sas:
              outbound esp sas:
              spi: 0xC9A1F292(3382833810)
              transform: esp-aes esp-sha-hmac ,
              in use settings ={Tunnel, }
              conn id: 2002, flow_id: FPGA:2, sibling_flags 80000046, crypto map: mymap
              sa timing: remaining key lifetime (k/sec): (4480312/3033)
              IV size: 16 bytes
              replay detection support: Y
              Status: ACTIVE
              outbound ah sas:
              outbound pcp sas:

              Источник:
              docs.eltex-co.ru

              [ESR] IPsec Site-to-Site VPN между Eltex ESR и Cisco iOS используя RSA Signature
              Пример конфигурации и генерации сертификатов для установления IPsec Site-to-Site VPN.

              Пример конфигурации и генерации сертификатов для установления IPsec Site-to-Site VPN.

              Установление защищенного IPsec VPN соединения с аутентификацией по сертификатам можно разделить на следующие шаги:

              1. Предварительная настройка интерфейсов и маршрутизации на ELTEX ESR и CISCO iOS.
              2. Получение/выпуск корневого сертификата - этот шаг выполняется на центрне сертификатов (Certificate Authority, CA).
              3. Выпуск ключевой пары и их импорт на CISCO iOS
              4. Конфигурция IPsec на CISCO iOS
              5. Выпуск ключевой пары (закрытого и открытого ключа) для ELTEX ESR
              6. Импорт корневого сертификата и ключевой пары на ELTEX ESR
              7. Конфигурция IPsec на ELTEX ESR



              Предварительная настройка интерфейсов и маршрутизации

              В предварительной конфигурации маршрутизатора ELTEX ESR разрешим прохождение UDP 500,4500 и ESP трафика в зону self для установления IPsec VPN:

              esr# show running-config

              object-group service IPsec
              port-range 500
              port-range 4500
              exit

              object-group network MAIN
              ip address-range 192.0.2.2
              exit

              security zone untrusted
              exit
              security zone trusted
              exit

              interface gigabitethernet 1/0/1
              security-zone untrusted
              ip address 192.0.2.2/30
              exit
              interface gigabitethernet 1/0/2
              security-zone trusted
              ip address 192.168.10.1/24
              exit
              security zone-pair untrusted self
              rule 10
              description "IPsec"
              action permit
              match protocol udp
              match destination-address MAIN
              match destination-port IPsec
              enable
              exit
              rule 20
              description "ESP"
              action permit
              match protocol esp
              match destination-address MAIN
              enable
              exit
              rule 30
              description "ICMP"
              action permit
              match protocol icmp
              match destination-address MAIN
              enable
              exit
              exit

              security zone-pair trusted untrusted
              rule 10
              description "PERMIT ALL"
              action permit
              enable
              exit
              exit

              ip route 0.0.0.0/0 192.0.2.1



              В предварительной конфигурации маршрутизатора CISCO iOS настроим сетевые интерфейсы и маршрутизацию:

              !
              hostname cisco
              !
              ip domain name cisco.eltex.org
              !
              interface FastEthernet0/0
              ip address 203.0.113.2 255.255.255.252
              duplex auto
              speed auto
              !
              interface FastEthernet0/1
              ip address 172.16.10.1 255.255.255.0
              duplex auto
              speed auto
              !
              ip route 0.0.0.0 0.0.0.0 203.0.113.1
              !



              ВАЖНО: Необходимо выставить корректную дату на оборудовании, так как сертификаты имеют дату выпуска и выпускаются на определенный срок.

              Выставим дату в ручном режиме (так же можно использовать NTP):

              esr# set date 12:00:00 14 November 2019

              cisco# clock set 12:01:00 14 Nov 2019



              Получение/выпуск корневого сертификата - этот шаг выполняется на центрне сертификатов (Certificate Authority, CA)

              Для выпуска сертификатов в данном примере используются утилиты openssl.

              ВАЖНО: Для использования внутри организации можно использовать self-signed сертификат, но для использования CA вне организации необходимо использовать сертификаты, выданные или подписанные сторонней организацией.

              Генерируем секретный ключ:

              # openssl genrsa -out ca.key 2048

              Создаём self-signed сертификат:

              # openssl req -new -x509 -sha1 -days 3650 -key ca.key -out ca.crt

              Полученный CA сертификат (ca.crt) и секретный CA ключи (ca.key) будут использоваться для подписи запросов на сертификат VPN клиентов.



              Выпуск ключевой пары и их импорт на CISCO iOS

              Генерируем закрытый ключ на CISCO iOS:

              cisco(config)#crypto key generate rsa general-keys

              How many bits in the modulus [512]: 2048

              % Generating 1024 bit RSA keys …[OK]

              Настроим CA сервер с именем myca:

              cisco(config)#crypto ca trustpoint myca
              cisco(ca-trustpoint)#enrollment terminal
              cisco(ca-trustpoint)#crl optional
              cisco(ca-trustpoint)#exit



              Копируем содержимое CA сертификата:

              # cat ca.crt

              -----BEGIN CERTIFICATE-----
              MIID7TCCAtWgAwIBAgIJANdwKZKV0XNmMA0GCSqGSIb3DQEBBQUAMIGMMQswCQYD
              ...
              yg==
              -----END CERTIFICATE-----



              И вставляем содержимое в консоль:
              cisco(config)#crypto ca authenticate myca

              Enter the base 64 encoded CA certificate.
              End with a blank line or the word “quit” on a line by itself

              -----BEGIN CERTIFICATE-----
              MIID7TCCAtWgAwIBAgIJANdwKZKV0XNmMA0GCSqGSIb3DQEBBQUAMIGMMQswCQYD
              ...
              yg==
              -----END CERTIFICATE-----

              % Do you accept this certificate? [yes/no]: yes
              Trustpoint CA certificate accepted.
              % Certificate successfully imported

              Сформировать запрос на подписание (CSR, certificate signing request):

              cisco(config)#crypto ca enroll myca

              % Include the router serial number in the subject name? [yes/no]: yes
              % The serial number in the certificate will be: 13A594C9
              % Include an IP address in the subject name? [no]: no
              Display Certificate Request to terminal? [yes/no]: yes
              Certificate Request follows:

              MIIBkzCB/QIBADAzMTEwDwYDVQQFEwgxM0E1OTRDOTAeBgkqhkiG9w0BCQIWEWNp
              ...
              sdHxeJkU4jMILCs7dPzkzPPDpJID9NU=

              Далее необходимо скопировать запрос из теминала и сформировать файл .csr на сервере центра сертификации для его подписания утилитой openssl:

              # cat > cisco.csr

              -----BEGIN CERTIFICATE REQUEST-----
              MIIBkzCB/QIBADAzMTEwDwYDVQQFEwgxM0E1OTRDOTAeBgkqhkiG9w0BCQIWEWNp
              ...
              sdHxeJkU4jMILCs7dPzkzPPDpJID9NU=
              -----END CERTIFICATE REQUEST-----

              Подписать запрос на сертификат (esr.csr) CA ключом (ca.key), который был выпущен ранее:

              # openssl x509 -req -days 3650 -sha1 -in cisco.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out certs/cisco.crt

              Копируем содержимое подписанного сертификата:

              # cat cisco.crt

              -----BEGIN CERTIFICATE-----
              ...
              -----END CERTIFICATE-----



              И вставляем содержимое в консоль CISCO iOS:

              cisco(config)#crypto ca import myca certificate

              Enter the base 64 encoded certificate.
              End with a blank line or the word “quit” on a line by itself

              —–BEGIN CERTIFICATE—–
              ...
              —–END CERTIFICATE—–

              % Router Certificate successfully imported



              Конфигурация IPsec на CISCO iOS

              Укажем DN из сертификата в качестве локального идентификатора:

              cisco(config)#crypto isakmp identity dn

              Настроим ISAKMP политику (фаза 1):

              cisco(config)#crypto isakmp policy 10
              cisco(config-isakmp)#encryption 3desc
              cisco(config-isakmp)#authentication rsa-sig
              cisco(config-isakmp)#group 2

              Настроим IPsec политику (фаза 2):

              cisco(config)#crypto ipsec transform-set TS esp-des esp-sha-hmac
              cisco(cfg-crypto-trans)#exit

              Настроим трафик селекторы, используя ACL, и крипто карту:

              cisco(config)#crypto map CMAP 10 ipsec-isakmp
              cisco(config-crypto-map)#set peer 192.0.2.2
              cisco(config-crypto-map)#set transform-set TS
              cisco(config-crypto-map)#match address cryptoacl
              cisco(config-crypto-map)#exit
              cisco(config)#ip access-list extended cryptoacl
              cisco(config-ext-nacl)#permit ip 172.16.10 0.0.0.255 192.168.10.0 0.0.0.255

              Применим критпо карту на интерфейсе:

              cisco(config)#int fastEthernet 0/0
              cisco(config-if)#crypto map CMAP
              cisco(config-if)#exit



              Сгенерировать закрытый ключ для ELTEX ESR

              Создать файл с атрибутами, приведенными ниже. Сохранить файл как openssl.cfg:

              [req]
              default_bits = 2048
              default_keyfile = esr.key
              distinguished_name = req_distinguished_name
              req_extensions = req_ext

              [req_distinguished_name]
              commonName = Common Name (eg, YOUR name)
              commonName_default = esrvpn.eltex.org

              countryName = Country Name (2 letter code)
              countryName_default = RU

              stateOrProvinceName = State or Province Name (full name)
              stateOrProvinceName_default = Novosibirsk

              localityName = Locality Name (eg, city)
              localityName_default = NSK

              0.organizationName = Organization Name (eg, company)
              0.organizationName_default = ELTEX

              [req_ext]
              subjectAltName = @alt_names

              [alt_names]
              DNS.1 = esr.eltex.org



              Сформировать запрос на подписание (CSR, certificate signing request) сертификата и закрытый ключ используя файл openssl.cfg:

              # openssl req -new -nodes -out esr.csr -config openssl.cfg

              Результатом будет получен закрытый ключ (esr.key) и запрос на подписание сертификата (esr.csr).

              Подписать запрос на сертификат (esr.csr) CA ключом (ca.key), который был выпущен ранее:

              # openssl x509 -req -days 3650 -sha1 -in esr.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out esr.crt

              Результатом будет получен подписанный сертификат (esr.crt).



              Загрузить корневой сертификат (ca.crt) , закрытый ключ (esr.key) и подписанный сертификат (esr.crt) на ELTEX ESR

              Загрузка ключевой пары (esr.key и esr.crt), сертификата CA (ca.crt) и сертификат от CISCO iOS (cisco.crt) выполняется с USB Flash, либо посредством TFTP/FTP/SFTP/SCP.

              Проверить имя USB Flash можно командой:

              esr# sh storage-devices usb

              Просмотреть содержимое:

              esr# dir usb://<FLASH_NAME>

              Копируем ключевую пару и сертификат CA:

              esr# copy usb://<FLASH_NAME>:/ca.crt certificate:ca/ca.crt

              esr# copy usb://<FLASH_NAME>:/esr.key certificate:server-key/esr.key

              esr# copy usb://<FLASH_NAME>:/esr.crt certificate:server-crt/esr.crt

              esr# copy usb://<FLASH_NAME>:/esr.crt certificate:server-crt/cisco.crt

              Проверям сертификаты и ключ:

              esr-# sh crypto certificates ca

              File name Issuer From To

              -------------------------------- ------------------------- ------------------------- -------------------------

              ca.crt ru1?0???U????novosibirsk 11 14 03:02:48 2019 GMT 11 11 03:02:48 2029 GMT

              esr# sh crypto certificates server-key

              esr.key Private key: (2048 bit)

              esr-# sh crypto certificates server-crt

              File name Issuer From To

              -------------------------------- ------------------------- ------------------------- -------------------------

              cisco.crt ru1?0???U????novosibirsk 11 14 03:36:48 2019 GMT 11 11 03:36:48 2029 GMT

              esr.crt ru1?0???U????novosibirsk 11 14 03:25:58 2019 GMT 11 11 03:25:58 2029 GMT



              Конфигурация IPsec на ELTEX ESR

              Настроим ISAKMP политику (фаза 1):

              esr(config)# security ike proposal IKEPROP
              esr(config-ike-proposal)# encryption algorithm 3des
              esr(config-ike-proposal)# dh-group 2
              esr(config-ike-proposal)# exit

              Укажем сертификаты и метод аутентификации:

              esr(config)# security ike policy IKEPOLICY
              esr(config-ike-policy)# certificate ca ca.crt
              esr(config-ike-policy)# certificate local-crt esr.crt
              esr(config-ike-policy)# certificate local-crt-key esr.key
              esr(config-ike-policy)# certificate remote-crt cisco.crt
              esr(config-ike-policy)# authentication method rsa-public-key
              esr(config-ike-policy)# proposal IKEPROP
              esr(config-ike-policy)# exit

              Настроим трафик селекторы и режим IPsec:

              esr(config)# security ike gateway IKEGW
              esr(config-ike-gw)# ike-policy IKEPOLICY
              esr(config-ike-gw)# local address 192.0.2.2
              esr(config-ike-gw)# local network 192.168.10.0/24
              esr(config-ike-gw)# remote address 213.0.113.2
              esr(config-ike-gw)# remote network 172.16.10.0/24
              esr(config-ike-gw)# mode policy-based
              esr(config-ike-gw)# exit

              Настроим IPsec политику (фаза 2)

              esr(config)# security ipsec proposal IPSECPROP
              esr(config-ipsec-proposal)# encryption algorithm des
              esr(config-ipsec-proposal)# pfs dh-group 2
              esr(config-ipsec-proposal)# exit

              esr(config)# security ipsec policy IPSECPOLICY
              esr(config-ipsec-policy)# proposal IPSECPROP
              esr(config-ipsec-policy)# exit

              Установим режим установления IPsec - по наличию входного или выходного трафика (route):

              esr(config)# security ipsec vpn IPSECVPN
              esr(config-ipsec-vpn)# mode ike
              esr(config-ipsec-vpn)# ike establish-tunnel route
              esr(config-ipsec-vpn)# ike gateway IKEGW
              esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
              esr(config-ipsec-vpn)# enable
              esr(config-ipsec-vpn)# exit



              Диагностика подключения IPsec VPN

              Проверим доступность IP адресов из LAN сегметов:

              esr# ping 172.16.10.1 source ip 192.168.10.1

              PING 172.16.10.1 (172.16.10.1) from 192.168.10.1 : 56(84) bytes of data.

              .!!!!

              --- 172.16.10.1 ping statistics ---

              5 packets transmitted, 4 received, 20% packet loss, time 4039ms

              rtt min/avg/max/mdev = 4.544/24.296/74.151/28.867 ms

              Проверим статус IPsec VPN соединения:

              esr# sh security ipsec vpn status

              Name Local host Remote host Initiator spi Responder spi State

              ------------------------------- --------------- --------------- ------------------ ------------------ -----------

              IPSECVPN 192.0.2.2 213.0.113.2 0x35475c4c0ed0c90f 0x26487c26958d84a4 Established

              esr# sh security ipsec vpn status IPSECVPN

              Currently active IKE SA:

              Name: IPSECVPN

              State: Established

              Version: v1-only

              Unique ID: 1

              Local host: 192.0.2.2

              Remote host: 213.0.113.2

              Role: Initiator

              Initiator spi: 0x35475c4c0ed0c90f

              Responder spi: 0x26487c26958d84a4

              Encryption algorithm: des

              Authentication algorithm: sha1

              Diffie-Hellman group: 2

              Established: 12 seconds ago

              Rekey time: 12 seconds

              Reauthentication time: 2 hours, 44 minutes and 5 seconds

              Child IPsec SAs:

              Name: IPSECVPN

              State: Installed

              Protocol: esp

              Mode: Tunnel

              Encryption algorithm: des

              Authentication algorithm: sha1

              Rekey time: 42 minutes and 7 seconds

              Life time: 59 minutes and 48 seconds

              Established: 12 seconds ago

              Traffic statistics:

              Input bytes: 336

              Output bytes: 336

              Input packets: 4

              Output packets: 4

              -------------------------------------------------------------

              Источник:
              docs.eltex-co.ru

              [ESR] IP unnumbered
              Имеется маршрутизатор R1 к которому подключен 2 клиента. Клиентам необходимо выделить IP адреса из пула 10.10.10.0/24, но таким образом чтобы они не имели доступ к друг другу. Одним из решений было бы разбить 24 маску на 30, но в таком случае распределение IP адресов крайне не экономично. В данном случае отличным решением будет использование технологии IP unnumbered.

              Задача:

              • Выдать клиенту client1 один IP адрес.
              • Выдать клиенту client2 три IP адреса.

              Решение:

              На маршрутизаторе R1 настроим loopback-интерфейс и повешаем наго IP адрес из пула который будем раздовать другим маршрутизаторам:



                  esr-200# config
                  esr-200(config)# interface loopback 1
                  esr-200(config-loopback)# ip address 10.10.10.254/24
                  esr-200(config-loopback)# exit



              Далее настроим интерфейсы к которым подключены клиенты:



                  esr-200(config)# interface gigabitethernet 1/0/2
                  esr-200(config-if-gi)# ip unnumbered loopback 1
                  esr-200(config-if-gi)# ip firewall disable
                  esr-200(config-if-gi)# exit
                  esr-200(config)# interface gigabitethernet 1/0/3
                  esr-200(config-if-gi)# ip unnumbered loopback 1
                  esr-200(config-if-gi)# ip firewall disable
                  esr-200(config-if-gi)# exit



              И последнее что осталось, это прописать маршрут до IP адресов которые отдаем клиентам:



                  esr-200(config)# ip route 10.10.10.1/32 interface gigabitethernet 1/0/2 name client1
                  esr-200(config)# ip route 10.10.10.2/32 interface gigabitethernet 1/0/3 name client2
                  esr-200(config)# ip route 10.10.10.3/32 interface gigabitethernet 1/0/3 name client2
                  esr-200(config)# ip route 10.10.10.4/32 interface gigabitethernet 1/0/3 name client2
                  esr-200(config)# exit
                  esr-200# commit
                  esr-200# confirm



              А теперь осталось настроить у клиента IP адрес 10.10.10.1 с маской 255.255.255.0 и шлюзом 10.0.0.2 (интерфейс R1 смотрящий в интернет). Точно также делаем на всех ПК воторого клиента.

              Источник:
              docs.eltex-co.ru

              [ESR] NHRP (Cisco-HUB, ESR-Spoke)
              Настроить NHRP-туннели между маршрутизатором ESR-Spoke и маршрутизаторами Cisco-HUB и Cisco-Spoke. В качестве динамической маршрутизации необходимо настроить OSPF.

              Схема:

              Задача:

              Настроить NHRP-туннели между маршрутизатором ESR-Spoke и маршрутизаторами Cisco-HUB и Cisco-Spoke. В качестве динамической маршрутизации необходимо настроить OSPF.



              Cisco-HUB:



              1) Конфигурация:

              interface Tunnel1
              ip address 10.10.10.1 255.255.255.0
              no ip redirects
              ip mtu 1472
              ip nhrp authentication password
              ip nhrp map multicast dynamic
              ip nhrp network-id 60
              ip nhrp holdtime 360
              ip nhrp registration no-unique
              ip nhrp registration timeout 60
              ip tcp adjust-mss 1432
              ip ospf network broadcast
              ip ospf priority 255
              tunnel source Ethernet0/0
              tunnel mode gre multipoint
              tunnel key 60
              !
              !
              interface Ethernet0/0
              ip address 192.0.2.2 255.255.255.0
              !
              !
              router ospf 1
              router-id 10.10.10.1
              log-adjacency-changes
              auto-cost reference-bandwidth 10000
              network 10.10.10.1 0.0.0.0 area 0
              !
              ip route 192.0.4.0 255.255.255.0 192.0.2.1
              ip route 192.168.32.0 255.255.240.0 192.0.2.1



              2) Информация о состоянии протоколов OSPF и NHRP:

              Router#show ip nhrp
              10.10.10.2/32 via 10.10.10.2
              Tunnel1 created 01:18:10, expire 00:05:14
              Type: dynamic, Flags: registered
              NBMA address: 192.0.4.2
              10.10.10.3/32 via 10.10.10.3
              Tunnel1 created 01:04:52, expire 00:05:44
              Type: dynamic, Flags: unique registered
              NBMA address: 192.168.39.216



              Router#show ip ospf neighbor
              Neighbor ID Pri State Dead Time Address Interface
              10.10.10.2 1 FULL/DROTHER 00:00:34 10.10.10.2 Tunnel1
              10.10.10.3 128 FULL/DR 00:00:31 10.10.10.3 Tunnel1



              ESR-Spoke:



              1) Конфигурация

              esr# show running-config
              router ospf log-adjacency-changes
              router ospf 1
              router-id 10.10.10.3
              area 0.0.0.0
              enable
              exit
              enable
              exit



              interface gigabitethernet 1/0/1
              ip firewall disable
              ip address 192.168.39.216/20
              exit



              tunnel gre 1
              key 60
              ttl 30
              mtu 1472
              multipoint
              ip firewall disable
              local interface gigabitethernet 1/0/1
              ip address 10.10.10.3/24
              ip ospf instance 1
              ip ospf
              ip tcp adjust-mss 1432
              ip nhrp authentication password
              ip nhrp holding-time 360
              ip nhrp map 10.10.10.1 192.0.2.2
              ip nhrp nhs 10.10.10.1/24
              ip nhrp multicast nhs
              ip nhrp enable
              enable
              exit



              ip route 192.0.2.0/24 192.168.39.215
              ip route 192.0.4.0/24 192.168.39.215



              2) Информация о состоянии протоколов OSPF и NHRP:

              esr# show ip ospf neighbors

              Router ID  Pri State    DTime Interface         Router IP

              ---------  --- -----    ----- ----------------- ---------

              10.10.10.1 255 Full/BDR 00:36 gre 1             10.10.10.1



              esr# show ip nhrp
              Tunnel address   NBMA address     Interface Peer type          Expire    Created     Flags
              ---------------- ---------------- --------- --------------- --------- ---------- ---------
              10.10.10.1              192.0.2.2                gre 1     static                 --              --         register,
                                                                                                                                              lower-up,
                                                                                                                                              up



              10.10.10.2              192.0.4.2               gre 1     cached          0:05:49  00:00:10    used,
                                                                                                                                              lower-up,
                                                                                                                                              up





              Cisco-Spoke:



              1) Конфигурация:

              interface Tunnel1
              ip address 10.10.10.2 255.255.255.0
              no ip redirects
              ip mtu 1472
              ip nhrp authentication password
              ip nhrp map 10.10.10.1 192.0.2.2
              ip nhrp map multicast 192.0.2.2
              ip nhrp network-id 60
              ip nhrp holdtime 360
              ip nhrp nhs 10.10.10.1
              ip nhrp registration no-unique
              ip nhrp registration timeout 60
              ip tcp adjust-mss 1432
              ip ospf network broadcast
              tunnel source Ethernet0/0
              tunnel mode gre multipoint
              tunnel key 60
              !
              !
              interface Ethernet0/0
              ip address 192.0.4.2 255.255.255.0
              !
              !
              router ospf 1
              router-id 10.10.10.2
              log-adjacency-changes
              auto-cost reference-bandwidth 10000
              network 10.10.10.2 0.0.0.0 area 0
              !
              !
              ip route 192.0.2.0 255.255.255.0 192.0.4.1
              ip route 192.168.32.0 255.255.240.0 192.0.4.1



              2) Информация о состоянии протоколов OSPF и NHRP:

              Router#show ip ospf neighbor
              Neighbor ID Pri State Dead Time Address Interface
              10.10.10.1 255 FULL/DR 00:00:31 10.10.10.1 Tunnel1



              Router#show ip nhrp
              10.10.10.1/32 via 10.10.10.1
              Tunnel1 created 01:36:26, never expire
              Type: static, Flags: used
              NBMA address: 192.0.2.2
              10.10.10.2/32 via 10.10.10.2
              Tunnel1 created 00:01:00, expire 00:04:59
              Type: dynamic, Flags: router unique local
              NBMA address: 192.0.4.2
              (no-socket)
              10.10.10.3/32 via 10.10.10.3
              Tunnel1 created 00:01:00, expire 00:04:59
              Type: dynamic, Flags: router
              NBMA address: 192.168.39.216

              Источник:
              docs.eltex-co.ru

              [ESR] OpenVPN server ESR и tunnel OpenVPN ESR
              Задача: Необходимо организовать возможность подключения по OpenVPN к головному офису клиентов удаленного офиса, и клиентов подключенных непосредственно к сети Интернет. В головном офисе через интерфейс gi1/0/1 с белым IP адресом 10.10.0.10/8 у нас имеется выход в интернет.

              Решение:

              Первым делом настроим OpenVPN сервер на примере маршрутизатора ESR-200. Для этого нам понадобятся заранее выработанные сертификаты и ключи(ca.crt, dh.pem, server.key, client.key, server.crt, client.crt, ta.key).

              Загрузим сертификаты на маршрутизатор. Для этого воспользуемся TFTP сервером (также можно загружать сертификаты и через FTP/SCP либо USB/SD).



                esr-200# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
                esr-200# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
                esr-200# copy tftp://192.168.16.10:/server.key certificate:server-key/server.key
                esr-200# copy tftp://192.168.16.10:/server.crt certificate:server-crt/server.crt
                esr-200# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key

              Далее сама настройка:



                 esr-200# config
                 esr-200(config)# remote-access openvpn GenOffice                                 //Создаем сервер и даем ему имя
                 esr-200(config-openvpn-server)# network 10.10.100.0/24                         //Определяем сеть из которой будут выделяться адреса клиентам
                 esr-200(config-openvpn-server)# protocol tcp                                            //Выбираем протокол по которому будет работать сервер (tcp/udp)
                 esr-200(config-openvpn-server)# tunnel ip                                                 //Выбираем на каком уровне будет работать (l2 ethetnet/l3 ip)
                 esr-200(config-openvpn-server)# encryption algorithm aes128                 //Выбираем алгоритм шифрования
                 esr-200(config-openvpn-server)# authentication algorithm sha-256          //Алгоритм аутентификации
                 esr-200(config-openvpn-server)# certificate ca ca.crt                                //
                 esr-200(config-openvpn-server)# certificate dh dh.pem                            //
                 esr-200(config-openvpn-server)# certificate server-key server.key           //указываем загруженные ранее сертификаты
                 esr-200(config-openvpn-server)# certificate server-crt server.crt              //
                 esr-200(config-openvpn-server)# certificate ta ta.key                               //
                 esr-200(config-openvpn-server)# security-zone trusted                           //Указываем зону безопасности
                 esr-200(config-openvpn-server)# route 192.168.1.0/24                           //Добавляем маршрут на сеть, которая будет доступна для клиентов
                 esr-200(config-openvpn-server)# enable                                                 //Включаем сервер



              Предположим что удаленному офису необходимо дать статический IP. Тогда для данного клиента (в примере используется имя сертификата udoffice) необходимо произвести следующие настройки:



                  esr-200(config-openvpn-server)# username udoffice
                  esr-200(config-openvpn-user)# ip address 10.10.100.202
                  esr-200(config-openvpn-user)# exit



              Если говорить о клиентах с интернета, то их много и необходимо, что бы они подключались через один сертификат. Для этого активируем функцию duplicate-cn:



                  esr-200(config-openvpn-server)# duplicate-cn
                  esr-200(config-openvpn-server)# end
                  esr-200# commit
                  esr-200# confirm



              На этом настройка сервера завершена. Перейдем к настройке удаленного офиса. Предположем, что там установлен ESR-10. Загрузим на него сертификаты и настроим OpenVPN туннель:



                esr-10# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
                esr-10# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
                esr-10# copy tftp://192.168.16.10:/udoffice.key certificate:client-key/udoffice.key
                esr-10# copy tftp://192.168.16.10:/udoffice.crt certificate:client-crt/udoffice.crt
                esr-10# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key



                esr-10# config
                esr-10(config)# tunnel openvpn 1
                esr-10(config-openvpn)# ip firewall disable
                esr-10(config-openvpn)# remote address 10.10.0.10
                esr-10(config-openvpn)# protocol tcp
                esr-10(config-openvpn)# tunnel ip
                esr-10(config-openvpn)# encryption algorithm aes128
                esr-10(config-openvpn)# authentication algorithm sha-256
                esr-10(config-openvpn)# certificate ca ca.crt
                esr-10(config-openvpn)# certificate dh dh.pem
                esr-10(config-openvpn)# certificate client-key udoffice.key
                esr-10(config-openvpn)# certificate client-crt udoffice.crt
                esr-10(config-openvpn)# certificate ta ta.key
                esr-10(config-openvpn)# enable



              Все настройки клиента должны соответствовать наcтройкам сервера.



                  esr-10(config-openvpn)# end
                  esr-10# commit
                  esr-10# confirm



              Просмотреть статус подключенных клиентов на сервере можно командой show remote-access status openvpn. Статус туннеля на клиенте show tunnels status.



              Пример конфигурации клиента Windows

              Для подключение к OpenVPN серверу с ОС Windows необходимо установить дополнительное ПО. Пример конфигурации:



                  Client
                  remote 10.10.0.10 1194
                  proto  tcp
                  dev    tun
                  remote-cert-tls server
                  ca       ca.crt
                  cert     client.crt
                  key      client.key
                  tls-auth ta.key 1
                  cipher AES-128-CBC
                  auth SHA256
                  verb 3

              Источник:
              docs.eltex-co.ru

              [ESR] Remote Access IPsec VPN
              Remote Access IPsec VPN – сценарий организации временных VPN-подключений, в котором сервер IPsec VPN находится в режиме ожидания входящих подключений, а клиенты осуществляют временные подключения к серверу для получения доступа к сетевым ресурсам.

              Дополнительной особенностью RA IPsec VPN является возможность использования второго фактора аутентификации IPsec – Extended Authentication (XAUTH), вторым фактором аутентификации является пара логин-пароль для клиента IPsec VPN.

              Задача:

              Настроить Remote Access IPsec VPN между R1 и R2 с использованием второго фактора

              аутентификации IPsec - XAUTH. В качестве сервера IPsec VPN настроить маршрутизатор R1, а

              маршрутизатор R2 в качестве клиента IPsec VPN.

              R2 IP-адрес - 120.11.5.1;

              R1 IP-адрес - 180.100.0.1;



              Клиентам IPsec VPN:

              • выдавать адреса из пула подсети 192.0.2.0/24;
              • предоставлять доступ до LAN подсети 10.0.0.0/16;
              • группа Диффи-Хэллмана: 2;
              • алгоритм шифрования: 3DES;
              • алгоритм аутентификации: SHA



              Решение:

              Конфигурирование R1:

              Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

              esr# configure
              esr(config)# security zone untrusted
              esr(config-zone)# exit
              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# security-zone untrusted
              esr(config-if-gi)# ip address 180.100.0.1/24
              esr(config-if-gi)# exit



              Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:



              esr(config)# object-group service ISAKMP
              esr(config-object-group-service)# port-range 500,4500
              esr(config-object-group-service)# exit



              Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IKE-соединения:



              esr(config)# security ike proposal IKEPROP
              esr(config-ike-proposal)# dh-group 2
              esr(config-ike-proposal)# authentication algorithm sha1
              esr(config-ike-proposal)# encryption algorithm 3des
              esr(config-ike-proposal)# exit



              Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы, ключ аутентификации и метод аутентификации XAUTH по ключу.



              esr(config)# security ike policy IKEPOLICY
              esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
              esr(config-ike-policy)# authentication method xauth-psk-key
              esr(config-ike-policy)# proposal IKEPROP
              esr(config-ike-policy)# exit



              Создадим профиль доступа и заведем в нем пару логин и пароль для клиента IPsec VPN:



              esr(config)# access profile XAUTH
              esr(config-access-profile)# user client1
              esr(config-profile)# password ascii-text password123
              esr(config-profile)# exit
              esr(config-access-profile)# exit



              Создадим пул адресов назначения, из которого будут выдаваться IP клиентам IPsec VPN:

              esr-1000(config)# address-assignment pool CLIENT_POOL
              esr-1000(config-pool)# ip prefix 192.0.2.0/24
              esr-1000(config-pool)# exit

              Создадим шлюз протокола IKE. В данном профиле необходимо указать политику протокола IKE, указать локальную подсеть, в качестве удаленной подсети указать пул адресов назначения, задать режим перенаправления трафика в туннель по политике и использование второго фактора аутентификации XAUTH:



              esr(config)# security ike gateway IKEGW
              esr(config-ike-gw)# ike-policy IKEPOLICY
              esr(config-ike-gw)# local address 180.100.0.1
              esr(config-ike-gw)# local network 10.0.0.0/16
              esr(config-ike-gw)# remote address any
              esr(config-ike-gw)# remote network dynamic pool CLIENT_POOL
              esr(config-ike-gw)# dead-peer-detection action clear
              esr(config-ike-gw)# mode policy-based
              esr(config-ike-gw)# xauth access-profile XAUTH
              esr(config-ike-gw)# exit



              Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IPsec-туннеля:



              esr(config)# security ipsec proposal IPSECPROP
              esr(config-ipsec-proposal)# authentication algorithm sha1
              esr(config-ipsec-proposal)# encryption algorithm 3des
              esr(config-ipsec-proposal)# exit



              Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы:



              esr(config)# security ipsec policy IPSECPOLICY
              esr(config-ipsec-policy)# proposal IPSECPROP
              esr(config-ipsec-policy)# exit



              Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и режим ожидания входящего соединения IPsec - by-request. После ввода всех параметров включим туннель командой enable:



              esr(config)# security ipsec vpn IPSECVPN
              esr(config-ipsec-vpn)# mode ike
              esr(config-ipsec-vpn)# ike establish-tunnel by-request
              esr(config-ipsec-vpn)# ike gateway IKEGW
              esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
              esr(config-ipsec-vpn)# enable
              esr(config-ipsec-vpn)# exit



              Разрешим протокол esp и udp порты 500,4500 в конфигурации firewall для установления IPsec VPN:



              esr(config)# security zone-pair untrusted self
              esr(config-zone-pair)# rule 1
              esr(config-zone-pair-rule)# action permit
              esr(config-zone-pair-rule)# match protocol udp
              esr(config-zone-pair-rule)# match destination-port ISAKMP
              esr(config-zone-pair-rule)# enable
              esr(config-zone-pair-rule)# exit
              esr(config-zone-pair)# rule 2
              esr(config-zone-pair-rule)# action permit
              esr(config-zone-pair-rule)# match protocol esp
              esr(config-zone-pair-rule)# enable
              esr(config-zone-pair-rule)# exit
              esr(config-zone-pair)# end



              Конфигурирование R2:

              Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:



              esr# configure
              esr(config)# interface gi 1/0/1
              esr(config-if)# ip address 120.11.5.1/24
              esr(config-if)# security-zone untrusted
              esr(config-if)# exit



              Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:



              esr(config)# object-group service ISAKMP
              esr(config-addr-set)# port-range 500,4500
              esr(config-addr-set)# exit



              Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IKE-соединения:



              esr(config)# security ike proposal IKEPROP
              esr(config-ike-proposal)# dh-group 2
              esr(config-ike-proposal)# authentication algorithm sha1
              esr(config-ike-proposal)# encryption algorithm 3des
              esr(config-ike-proposal)# exit



              Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы, ключ аутентификации, метод аутентификации XAUTH по ключу и режим аутентификации - клиент:



              esr(config)# security ike policy IKEPOLICY
              esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
              esr(config-ike-policy)# authentication method xauth-psk-key
              esr(config-ike-policy)# authentication mode client
              esr(config-ike-policy)# proposal IKEPROP
              esr(config-ike-policy)# exit



              Создадим профиль доступа и заведем в нем пару логин и пароль:



              esr(config)# access profile XAUTH
              esr(config-access-profile)# user client1
              esr(config-profile)# password ascii-text password123
              esr(config-profile)# exit
              esr(config-access-profile)# exit



              Создадим интерфейс loopback для терминации IP адреса, полученного от IPsec VPN сервера:



              esr(config)# interface loopback 8
              esr(config-loopback)# exit



              Создадим шлюз протокола IKE. В данном профиле указывается политика, интерфейс терминации, режим динамического установления удаленной подсети, выбор профиля доступа для XAUTH и режим перенаправления трафика в туннель по политике:



              esr(config)# security ike gateway IKEGW
              esr(config-ike-gw)# ike-policy IKEPOLICY
              esr(config-ike-gw)# assign-interface loopback 8
              esr(config-ike-gw)# local address 120.11.5.1
              esr(config-ike-gw)# remote address 180.100.0.1
              esr(config-ike-gw)# remote network dynamic client
              esr(config-ike-gw)# mode policy-based
              esr(config-ike-gw)# xauth access-profile xauth client client1
              esr(config-ike-gw)# exit



              Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IPsec-туннеля:



              esr(config)# security ipsec
              esr(config-ipsec-proposal)#
              esr(config-ipsec-proposal)#
              esr(config-ipsec-proposal)#
              proposal IPSECPROP
              authentication algorithm md5
              encryption algorithm aes128
              exit



              Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы:



              esr(config)# security ipsec policy IPSECPOLICY
              esr(config-ipsec-policy)# proposal IPSECPROP
              esr(config-ipsec-policy)# exit



              Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включимтуннель командой enable:



              esr(config)# security ipsec vpn IPSECVPN
              esr(config-ipsec-vpn)# mode ike
              esr(config-ipsec-vpn)# ike establish-tunnel immediate
              esr(config-ipsec-vpn)# ike gateway IKEGW
              esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
              esr(config-ipsec-vpn)# enable
              esr(config-ipsec-vpn)# exit



              Разрешим протокол esp и udp порты 500,4500 в конфигурации firewall для установления IPsec VPN:

              esr(config)# security zone-pair untrusted self
              esr(config-zone-pair)# rule 1
              esr(config-zone-pair-rule)# action permit
              esr(config-zone-pair-rule)# match protocol udp
              esr(config-zone-pair-rule)# match destination-port ISAKMP
              esr(config-zone-pair-rule)# enable
              esr(config-zone-pair-rule)# exit
              esr(config-zone-pair)# rule 2
              esr(config-zone-pair-rule)# action permit
              esr(config-zone-pair-rule)# match protocol esp
              esr(config-zone-pair-rule)# enable
              esr(config-zone-pair-rule)# exit
              esr(config-zone-pair)# end



              Состояние туннеля можно посмотреть командой:

              esr# show security ipsec vpn status IPSECVPN

              Конфигурацию туннеля можно посмотреть командой:

              esr# show security ipsec vpn configuration IPSECVPN

              Источник:
              docs.eltex-co.ru

              [ESR] Как задать тип инкапсуляции и VLAN для созданного сабинтерфейса?
              При создании сабинтерфейса тип инкапсуляции и VLAN ID задается автоматически, индекc сабинтерфейса является идентификатором VID.

              Начиная с версии ПО 1.6 введены режимы работы физичиских интерфейсов: маршрутизируемый и коммутируемый порт. Создание сабинтерфейсов доступно только для маршрутизиремого порта:



              ESR(config)# interface gigabitethernet 1/0/1
              ESR(config-if-gi)# mode routerport
              ESR(config-if-gi)# exit
              ESR(config)# interface gigabitethernet 1/0/1.100
              ESR(config)#



              Изменения конфигурации вступают в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Источник:
              docs.eltex-co.ru

              [ESR] Конвертировать один VLAN в другой (VLAN map)
              Задача: Необходимо связать разные VLAN в одну подсеть на уровне L2 - объеденить в бродкаст домен.

              Решение:

              Для решения поставленной задачи будем использовать бридж и саб интерфейсы (число саб интерфейсов соответствует числу VLAN ID, которые необходимо объеденить, в примере их два).

              1) на маршрутизаторе создаем бридж:

              bridge 3
              ip firewall disable
              enable
              exit

              2) создаем на маршрутизаторе саб интерфейсы и привязываем их к бриджу:

              interface gigabitethernet 1/0/4.1001
              bridge-group 3
              exit
              interface gigabitethernet 1/0/4.1002
              bridge-group 3
              exit

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Теперь фреймы ( в том числе броадкаст) будут распространяться между VLAN 1001 и 1002.

              Примечание: На bridge 3 можно навесить IP адрес и внести его в зону безопасности или оставить firewall отключенным:

              bridge 3
              security-zone trusted
              ip address 192.0.2.254/24
              enable
              exit

              Теперь после применения конфигурации, IP 192.0.2.254 можно использовать, например, как шлюз для подсети из VLAN 1001 и 1002, и маршрутизировать трафик далее.

              Источник:
              docs.eltex-co.ru

              [ESR] Конфигурация NTP
              Задача: Настроить синхронизацию времени по протоколу NTP

              Решение:

              Предварительно настроен ip адрес на интерфейсе gigabitethernet 1/0/1 - 192.168.0.10/24. Сервер NTP(источник синхронизации) имеет ip адрес 192.168.0.1/24

              Конфигурация NTP на маршрутизаторе ESR:

              Включение синхронизации системных часов с удаленными серверами

              esr(config)# ntp enable

              Настроика NTP сервера

              esr-(config)# ntp server 192.168.0.1

              Указать предпочтительность данного NTP сервера(необезательно)

              esr-1000(config-ntp)# prefer

              Указать интервал времени между отправкой сообщений NTP-серверу

              esr(config-ntp)# minpoll 4

              esr(config-ntp)# end

              esr# commit

              esr# confirm

              Команда для просмотра текущей конфигурацию протокола NTP:

              esr# show ntp configuration

              Команда для просмотра текущего состояние NTP-серверов (пиров):

              esr# show ntp peers

              При использовании firewall необходимо разрешить входящий трафик по

              протоколу UDP с портом назначения 123:

              security zone untrust

              exit

              object-group service NTP

              port-range 123

              exit

              interface gigabitethernet 1/0/1

              security-zone untrust

              ip address 192.168.0.10/24

              exit

              security zone-pair untrust self

              rule 10

              action permit

              match protocol udp

              match source-address any

              match destination-address any

              match source-port any

              match destination-port NTP

              enable

              exit

              exit

              Источник:
              docs.eltex-co.ru

              [ESR] Ограничение трафика по URL
              В случае необходимости ограничить доступ к ресурсам по URL, возможно использовать функционал ip http/https proxy.

              В данном примере производится ограничения доступа к определенным ресурсам(YouTube, ВКонтакте) на интерфейсе gi 1/0/2 при запросе(Хост), доступ ко всем прочим ресурсам не ограничивается(default action permit в конфигурации ip http profile Test). В object-group url Black ресурс YouTube указан в формате regexp:



              esr# sh running-config

              object-group url Black
                url https://vk.com/
                regexp 'youtube.com'
              exit

               ip http profile Test
               default action permit
                urls local Black action deny
              exit

               interface gigabitethernet 1/0/1
                description "to_WAN"
                ip firewall disable
                ip address 192.0.2.1/30
              exit

               interface gigabitethernet 1/0/2
                description "to_LAN"
                ip firewall disable
                ip address 192.168.0.10/24
                ip http proxy Test
                ip https proxy Test
              exit

               nat source
                ruleset test
                 to interface gigabitethernet 1/0/1
                  rule 1
                    action source-nat interface
                    enable
                 exit
                exit
              exit

               ip route 0.0.0.0/0 192.0.2.2



              Проверка работоспособности производилась на версии ПО 1.14.5.

              Источник:
              docs.eltex-co.ru

              [ESR] Передача потока E1 через IP-сеть с использованием маршрутизаторов серии ESR и SFP-модулей ToPGATE-SFP
              Исходное состояние: Между марршрутизаторами организована IP-связность Firewall отключен Для обмена маршрутной информацией запущен протокол OSPF.

              Конфигурации маршрутизаторов:

              hostname routerA

              system jumbo-frames

              router ospf 1
                router-id 192.168.54.1
                area 0.0.0.0
                  enable
                exit
                enable
              exit



              interface gigabitethernet 1/0/1
                ip firewall disable
                ip address 192.168.54.1/30
                ip ospf instance 1
                ip ospf
              exit



              hostname routerB

              system jumbo-frames

              router ospf 1
                router-id 192.168.54.2
                area 0.0.0.0
                  enable
                exit
                enable
              exit

               interface gigabitethernet 1/0/1
                ip firewall disable
                ip address 192.168.54.2/30
                ip ospf instance 1
                ip ospf
              exit

              1. Установить SFP-модуль ToPGATE-SFP в routerA (для примера будет использоваться интерфейс gi1/0/5) и подождать 15 секунд.
              2. Для подключения к SFP-модулю на интерфейсе маршрутизатора настроить IP-адрес 192.168.0.23/24



              interface gigabitethernet 1/0/5
                ip firewall disable
                ip address 192.168.0.23/24
              exit

              1. Настроить IP-связность между routerA и SFP-модулем без использования IP-адресов по умолчанию. Для примера будет использоваться адресация в подсети 172.16.16.0/30

              3.1. Подключиться из CLI ESR к CLI SFP-модуля по протоколу telnet на IP-адрес по умолчанию 192.168.0.24 используя логин/пароль - admin/admin



              routerA# telnet 192.168.0.24

              Entering character mode
              Escape character is '^]'.

              login: admin
              password:



              Появится меню настройки ToPGATE-SFP

               ..
              |>AAA
              | E1
              | Envir
              | Eth
              | flash
              | IP
              | System
              | TDMoP
              | VLAN



              3.2. Используя клавиши вверх/вниз перейти на раздел меню “IP” и нажать Enter



              |>..
              | current-config
              | hosts
              | stat
              | stored-config



              3.3. Используя клавиши вверх/вниз перейти на раздел меню “stored-config” и нажать Enter



              >..
              | NetworkAddr       192.168.0.24
              | NetworkMask       255.255.255.0
              | DefaultGateway    192.168.0.1
              | DefaultVlanID     0
              | DefaultVlanPri    0
              | PhysicalAddr      54:A5:4B:00:67:6A
              | SecondaryMAC      54:A5:4B:00:67:6B
              | TrustAll          Yes
              | TrustLocal        Yes
              | TrustUnkVlan      Yes
              | DNS1              0.0.0.0

              3.4. Назначить SFP-модулю новый IP-адрес

              Используя клавиши вверх/вниз перейти на раздел меню “NetworkAddr” и нажать Enter



              |---------------------------------------|
              |Enter value:                            |
              |192.168.0.24                          |
              |                                               |
              |---------------------------------------|

              При помощи клавиши backspase удалить IP-адрес по умолчанию (192.168.0.24). Ввести IP-адрес выделенный для IP-связности routerA и ToPGATE-SFP (для примера используется IP-адрес 172.16.16.2/30)

              |---------------------------------------|
              |Enter value:                            |
              |172.16.16.2                            |
              |                                               |
              |---------------------------------------|

              Нажать клавишу Enter.

              3.5. Используя клавиши вверх/вниз перейти на раздел меню “NetworkMask ” и нажать Enter

              |---------------------------------------|
              |Enter value:                            |
              |255.255.255.0                        |
              |                                               |
              |---------------------------------------|

              Исправить маску подсети в соответствии с выделенной маской

              |---------------------------------------|
              |Enter value:                            |
              |255.255.255.252                    |
              |                                               |
              |---------------------------------------|

              Нажать клавишу Enter.

              3.6. Используя клавиши вверх/вниз перейти на раздел меню “DefaultGateway” и нажать Enter

              |---------------------------------------|
              |Enter value:                            |
              |192.168.0.1                            |
              |                                               |
              |---------------------------------------|

              Исправить IP-адрес шлюза по умолчанию, на IP-адрес который будет назначен на gi1/0/5 маршрутизатора

              |---------------------------------------|
              |Enter value:                            |
              |172.16.16.1                            |
              |                                               |
              |---------------------------------------|

              Нажать клавишу Enter.

              3.7. Выйти в основное меню SFP-модуля

              Используя клавиши вверх/вниз перейти на раздел меню “..” и нажать Enter

              |>..
              | current-config
              | hosts
              | stat
              | stored-config

              Используя клавиши вверх/вниз перейти на раздел меню “..” и нажать Enter

              | ..
              |>AAA
              | E1
              | Envir
              | Eth
              | flash
              | IP
              | System
              | TDMoP
              | VLAN

              3.8. Сохранить выполненные настройки последовательным или одновременным нажатием клавиш “ESC” и “s”

              3.9. Выйти из CLI SFP-модуля:

              нажать комбинацию клавиш “CTRL”+”5” и нажать на клавишу “e”.



              Console escape. Commands are:

               l      go to line mode
               c      go to character mode
               z      suspend telnet
               e      exit telnet
              routerA#



              3.10 Извлечь SFP-модуль из маршрутизатора

              3.11. Удалить с интерфейса gi1/0/5 установленный ранее IP-адрес 192.168.0.23/24 и назначить IP-адрес выделенный для IP-связности routerA и ToPGATE-SFP (для примера используется IP-адрес 172.16.16.1/30). Также, на интерфейсе можно включить работу протокола OSPF, для обеспечения IP-связности между ToPGATE-SFP установленных в разных маршрутизаторах.



              routerA# configure
              routerA(config)# interface gigabitethernet 1/0/5
              routerA(config-if-gi)# no ip address 192.168.0.23/24
              routerA(config-if-gi)# ip address 172.16.16.1/30
              routerA(config-if-gi)# ip ospf instance 1
              routerA(config-if-gi)# ip ospf
              routerA(config-if-gi)# end
              routerA# commit
              routerA# confirm



              3.12 Установить обратно SFP-модуль, подождать 15 секунд и проверить IP-связность routerA c SFP-модулем используя команду ping

              routerA# ping 172.16.16.2
              PING 172.16.16.2 (172.16.16.2) 56(84) bytes of data.
              !!!!!
              --- 172.16.16.2 ping statistics ---
              5 packets transmitted, 5 received, 0% packet loss, time 4049ms
              rtt min/avg/max/mdev = 0.268/0.345/0.593/0.125 ms



              1. Повторить все шаги описанные в разделах 1, 2 и 3 но для пары routerB - ToPGATE-SFPиспользуя другую подсеть для IP-связности (для примера 172.16.16.4/30)
              2. Проверить результаты конфигурирования:

              5.1. Итоговые конфигурации маршрутизаторов должны содержать необходимые команды:

              hostname routerA

                system jumbo-frames

                outer ospf 1
                router-id 192.168.54.1
                area 0.0.0.0
                  enable
                exit
                enable
              exit



              interface gigabitethernet 1/0/1
                ip firewall disable
                ip address 192.168.54.1/30
                ip ospf instance 1
                ip ospf
              exit



              interface gigabitethernet 1/0/5
                ip firewall disable
                ip address 172.16.16.1/30
                ip ospf instance 1
                ip ospf
              exit



              hostname routerB

                system jumbo-frames

               router ospf 1
                router-id 192.168.54.2
                area 0.0.0.0
                  enable
                exit
                enable
              exit



              interface gigabitethernet 1/0/1
                ip firewall disable
                ip address 192.168.54.2/30
                ip ospf instance 1
                ip ospf
              exit
              interface gigabitethernet 1/0/5
                ip firewall disable
                ip address 172.16.16.5/30
                ip ospf instance 1
                ip ospf
              exit

              5.2. В таблицах маршрутизации каждого ESR должна быть информация о подсети, настроенной на другом ESR

              routerA# show ip route
               Codes: C - connected, S - static, R - RIP derived,
                      O - OSPF derived, IA - OSPF inter area route,
                      E1 - OSPF external type 1 route, E2 - OSPF external type 2 route
                      B - BGP derived, D - DHCP derived, K - kernel route, V - VRRP route
                      * - FIB route

               C     * 192.168.54.0/30    [0/0]                dev gi1/0/1                                 [direct 00:00:46]
              O     * 172.16.16.4/30       [150/20]          via 192.168.54.2 on gi1/0/1       [ospf1 01:15:59]  (192.168.54.2)
              C     * 172.16.16.0/30       [0/0]                dev gi1/0/5                                 [direct 01:02:56]



              routerB# sh ip route
               Codes: C - connected, S - static, R - RIP derived,
                      O - OSPF derived, IA - OSPF inter area route,
                      E1 - OSPF external type 1 route, E2 - OSPF external type 2 route
                      B - BGP derived, D - DHCP derived, K - kernel route, V - VRRP route
                      * - FIB route

               C     * 192.168.54.0/30    [0/0]                dev gi1/0/1                                 [direct 03:36:24]
              C     * 172.16.16.4/30       [0/0]                dev gi1/0/5                                 [direct 05:20:28]
              O     * 172.16.16.0/30       [150/20]          via 192.168.54.1 on gi1/0/1       [ospf1 05:07:29]  (192.168.54.1)



              1. Настроить "проброс" потока E1 между SFP-модулями ToPGATE-SFP

              6.1. Подключиться по telnet к SFP-модулю установленному в routerA используя логин/пароль - admin/admin



              routerA# telnet 192.168.0.24

              Entering character mode
              Escape character is '^]'.

               login: admin
              password:



              6.2. Перемещаясь по меню способом описанным в разделе 3 перейти в TDMoP --> 0 --> config

              6.3. Аналогично действиям описанном в разделе 3 в качестве удаленного IP (RemoteIP), прописать ip-адрес назначенный на SFP-модуль установленный в routerB

              6.4. Аналогично действиям описанном в разделе 3 активировать подключение т.е. Установить для поля “AdminStatus” значение “AdminStatus”

              6.5. Аналогично действиям описанном в разделе 3 для поля “VLANID” установить значение “0”

              6.6. Сохранить выполненные настройки последовательным или одновременным начанием клавишь “ESC” и “s”

              1. Повторить все пункты описанные в разделе 6 для SFP-модуля установленного в routerB, прописав в качестве RemoteIPip-адрес назначенный на SFP-модуле установленном в routerA
              2. Возможно потребуется произвести настройки в разделе “E1” основного меню но это зависит от конфигурации E1 интерфейсов оборудования подключаемого к ToPGATE-SFP.

              Источник:
              docs.eltex-co.ru

              [ESR] Применение ESR для нескольких подсетей с разными UpLink'ами
              Задача: Есть 2 аплинка и 2 подсети. Первый аплинк в Интернет без фильтрации, второй аплинк в Интернет с фильтрацией. Необходимо чтобы подсеть 192.168.1.0/24 ходила в "чистый" Интернет, а 192.168.2.0/24 только в фильтрованный.

              [ESR] Применение ESR для нескольких подсетей с разными UpLink'ами

              Для решения задачи будем использовать VRF.

              Для начала создадим на ESR VRF c именем kids:

              esr-12v# config
              esr-12v(config)# ip vrf kids
              esr-12v(config-vrf)# exit

              При необходимости настройки файрвола создадим зоны безопасности. Для внешних интерфейсов untrusted, для внутренних trusted:

              esr-12v(config)# security zone trusted
              esr-12v(config-zone)# exit
              esr-12v(config)# security zone untrusted
              esr-12v(config-zone)# exit

              Также стоит учесть, что для интерфейсов включенных в VRF потребуются свои зоны безопасности. Создадим их и включим в vrf kids.

              esr-12v(config)# security zone trust-kids
              esr-12v(config-zone)# ip vrf forwarding kids
              esr-12v(config-zone)# exit
              esr-12v(config)# security zone untrust-kids
              esr-12v(config-zone)# ip vrf forwarding kids
              esr-12v(config-zone)# exit

              Приступим к настройке интерфейсов для подключения к сети Интернет:

              esr-12v(config)# interface gigabitethernet 1/0/1
              esr-12v(config-if-gi)# ip address 185.16.15.2/30
              esr-12v(config-if-gi)# security-zone untrusted
              esr-12v(config-if-gi)# exit

              Указываем маршрут в интернет:

              esr-12v(config)# ip route 0.0.0.0/0 185.16.15.1



              Приступим к интерфейсу с фильтрованным интернетом. Первым делом включаем необходимый интерфейс в vrf kids:

              esr-12v(config)# interface gigabitethernet 1/0/2
              esr-12v(config-if-gi)# ip vrf forwarding kids
              esr-12v(config-if-gi)# ip address 185.16.20.2/30
              esr-12v(config-if-gi)# security-zone untrust-kids
              esr-12v(config-if-gi)# exit

              Точно также указываем маршрут, но с учетом vrf kids:

              esr-12v(config)# ip route vrf kids 0.0.0.0/0 185.16.20.1

              Создаем интерфейсы под локальные подсети. Подсеть которая будет ходить в фильтрованный интернет необходимо включить в тот же vrf, что и uplink.

              esr-12v(config)# interface gigabitethernet 1/0/3
              esr-12v(config-if-gi)# ip address 192.168.1.1/24
              esr-12v(config-if-gi)# security-zone trusted
              esr-12v(config-if-gi)# exit
              esr-12v(config)# interface gigabitethernet 1/0/4
              esr-12v(config-if-gi)# ip vrf forwarding kids
              esr-12v(config-if-gi)# ip address 192.168.2.1/24
              esr-12v(config-if-gi)# security-zone trust-kids
              esr-12v(config-if-gi)# exit

              Далее для каждой подсети настроим nat source:

              esr-12v(config)# nat source

              esr-12v(config-snat)# ruleset factory

              esr-12v(config-snat-ruleset)# to zone untrusted

              esr-12v(config-snat-ruleset)# rule 10

              esr-12v(config-snat-rule)# action source-nat interface

              esr-12v(config-snat-rule)# enable

              esr-12v(config-snat-rule)# exit

              esr-12v(config-snat-ruleset)# exit



              Для фильтрованного интернета ruleset необходимо таже добавить в vrf kids:

              esr-12v(config-snat)# ruleset kids
              esr-12v(config-snat-ruleset)# ip vrf forwarding kids
              esr-12v(config-snat-ruleset)# to zone untrust-kids
              esr-12v(config-snat-ruleset)# rule 10
              esr-12v(config-snat-rule)# action source-nat interface
              esr-12v(config-snat-rule)# enable
              esr-12v(config-snat-rule)# exit
              esr-12v(config-snat-ruleset)# exit
              esr-12v(config-snat)# exit



              Далее разрешим трафик между зонами безопасности:

              esr-12v(config)# security zone-pair trusted untrusted
              esr-12v(config-zone-pair)# rule 1
              esr-12v(config-zone-pair-rule)# action permit
              esr-12v(config-zone-pair-rule)# enable
              esr-12v(config-zone-pair-rule)# exit
              esr-12v(config-zone-pair)# exit
              esr-12v(config)# security zone-pair trusted trusted
              esr-12v(config-zone-pair)# rule 1
              esr-12v(config-zone-pair-rule)# action permit
              esr-12v(config-zone-pair-rule)# enable
              esr-12v(config-zone-pair-rule)# exit
              esr-12v(config-zone-pair)# exit
              sr-12v(config)# security zone-pair trusted self
              esr-12v(config-zone-pair)# rule 1
              esr-12v(config-zone-pair-rule)# action permit
              esr-12v(config-zone-pair-rule)# enable
              esr-12v(config-zone-pair-rule)# exit
              esr-12v(config-zone-pair)# exit



              Для интерфейсов в vrf kids:

              esr-12v(config)# security zone-pair trust-kids untrust-kids
              esr-12v(config-zone-pair)# rule 1
              esr-12v(config-zone-pair-rule)# action permit
              esr-12v(config-zone-pair-rule)# enable
              esr-12v(config-zone-pair-rule)# exit
              esr-12v(config-zone-pair)# exit
              esr-12v(config)# security zone-pair trust-kids trust-kids
              esr-12v(config-zone-pair)# rule 1
              esr-12v(config-zone-pair-rule)# action permit
              esr-12v(config-zone-pair-rule)# enable
              esr-12v(config-zone-pair-rule)# exit
              esr-12v(config-zone-pair)# exit
              esr-12v(config)# security zone-pair trust-kids self
              esr-12v(config-zone-pair)# rule 1
              esr-12v(config-zone-pair-rule)# action permit
              esr-12v(config-zone-pair-rule)# enable
              esr-12v(config-zone-pair-rule)# exit
              esr-12v(config-zone-pair)# exit
              esr-12v(config)# exit
              esr-12v# commit
              esr-12v# confirm



              В итоге получаем конфигурацию следующего вида:



              esr-12v# show running-config
              ip vrf kids
              exit

               security zone trusted
              exit
              security zone untrusted
              exit
              security zone trust-kids
                ip vrf forwarding kids
              exit
              security zone untrust-kids
                ip vrf forwarding kids
              exit



              interface gigabitethernet 1/0/1
                security-zone untrusted
                ip address 185.16.15.2/30
              exit
              interface gigabitethernet 1/0/2
                ip vrf forwarding kids
                security-zone untrust-kids
                ip address 185.16.20.2/30
              exit
              interface gigabitethernet 1/0/3
                security-zone trusted
                ip address 192.168.1.1/24
              exit
              interface gigabitethernet 1/0/4
                ip vrf forwarding kids
                security-zone trust-kids
                ip address 192.168.2.1/24
              exit
              security zone-pair trusted untrusted
                rule 1
                  action permit
                  enable
                exit
              exit
              security zone-pair trusted trusted
                rule 1
                  action permit
                  enable
                exit
              exit
              security zone-pair trust-kids untrust-kids
                rule 1
                  action permit
                  enable
                exit
              exit
              security zone-pair trust-kids trust-kids
                rule 1
                  action permit
                  enable
                exit
              exit
              security zone-pair trusted self
                rule 1
                  action permit
                  enable
                exit
              exit
              security zone-pair trust-kids self
                rule 1
                  action permit
                  enable
                exit
              exit

              nat source
                ruleset factory
                  to zone untrusted
                  rule 10
                    description "replace 'source ip'by outgoing interface ip address"
                    action source-nat interface
                    enable
                  exit
                exit
                ruleset kids
                  ip vrf forwarding kids
                  to zone untrust-kids
                  rule 10
                    action source-nat interface
                    enable
                  exit
                exit
              exit



              ip route 0.0.0.0/0 185.16.15.1
              ip route vrf kids 0.0.0.0/0 185.16.20.1

              Источник:
              docs.eltex-co.ru

              [ESR] Применение конфигурации на ESR, переданной через сеть
              Настройка ESR Пример настройки компьютера на базе OS Linux для tftp и dhcp-серверов Настройка адресации Настройка dhcp-сервера Настройка tftp-сервера

              Настройка ESR

              Для возможности применения конфигурации, переданной через сеть на ESR необходимо:

              1. Подключить ESR к сети с заведомо настроенными dhcp и tftp серверами
              2. Включить dhcp-client на подключенном к сети интерфейсе
              3. Разрешить применение полученной по сети конфигурации командой "boot host auto-config"



              Пример конфигурации на ESR

              esr# sh run
              hostname esr

              boot host auto-config
              interface gigabitethernet 1/0/1
               ip address dhcp
              exit



              При следующем старте ESR:

              1. Применит ip настройки полученные через DHCP-сервер
              2. Скачает файл-конфигурации с TFTP-сервера
              3. Применит новую конфигурацию, полученную от TFTP-сервера



              Пример настройки компьютера на базе OS Linux для tftp и dhcp-серверов

              Задача: Настроить компьютер для выдачи конфигурации ESR по сети



              Настройка адресации

              ip add add 192.168.2.0/24 dev eth0

              где eth0 - сетевая карта компьютера, которая подключена в сеть с ESR



              Настройка dhcp-сервера

              dhcp-сервер вместе с сетевыми реквизитами  дополнительно отдает опций "tftp-server-name", "bootfile-name", с целью сообщить ЕСР параметры подключения к tftp-серверу и имя файла конфигурации, который необходимо загрузить и применить

              В примерах для связи ESR и компьютера (под управлением ОС на базе Linux) использована подсеть 192.168.2.0/24, где сервисы tftp-сервер и dhcp-сервер запущены на компьютере с IP адресом 192.168.2.1, а ESR получает IP-адрес из диапозона: 192.168.2.10-192.168.2.50

              Установка dhcp-сервера:

              sudo apt install -y isc-dhcp-server



              Правка файла-конфигурации:

              nano /etc/dhcp/dhcpd.conf



              /etc/dhcp/dhcpd.conf

              1. subnet168.2.0 netmask 255.255.255.0 {
              2. range 192.168.2.10 192.168.2.50;
              3. option bootfile-name "autoboot.conf";
              4. option tftp-server-name "192.168.2.1";
              5. }

              Запуск сервиса:

              sudo systemctl enable isc-dhcp-server
              sudo systemctl restart isc-dhcp-server



              Настройка tftp-сервера

              Установка сервиса tftp-сервер

              sudo apt install tftpd-hpa -y



              Внесение изменения в файл настройки tftp-сервера

              sudo nano /etc/default/tftpd-hpa



              /etc/default/tftpd-hpa

              1. TFTP_USERNAME="tftp"
              2. TFTP_DIRECTORY="/srv/tftp"
              3. TFTP_ADDRESS=":69"
              4. TFTP_OPTIONS="--ipv4 --secure --create"

              Создание папки, из которой tftp-сервер будет отдавать файлы по протоколу tftp

              sudo mkdir /srv/tftp
              sudo chown tftp:tftp /srv/tftp



              Перезапуск сервиса для применения настроек

              /etc/init.d/tftpd-hpa restart



              Положить в папку для отдачи файлов по tftp-протоколу файл "autoboot.conf" с конфигурацией, которая будет передаваться для применения на ESR

              Проверка, что файл лежит в папке:

              cat /srv/tftp/autoboot.conf
              #!/usr/bin/clash
              #19
              #1.12.0
              #05/11/2020
              #18:20:08
              hostname esr-boot-usb
              interface gigabitethernet 1/0/1
                ip address 192.168.0.1/24

              Источник:
              docs.eltex-co.ru

              [ESR] Пример настройки аутентификации OSPF по MD5
              Настроим аутентификацию сессии OSPF с использованием алгоритма MD5: Настроим key-chain, содержащий необходимый пароль для аутентификации:

              esr(config)# key-chain auth_ospf
              esr(config-keychain)# key 1
              esr(config-keychain-key)# key-string ascii-text password

              Дополняем конфигурацию на необходимом интерфейсе:

              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# ip ospf authentication algorithm md5
              esr(config-if-gi)# ip ospf authentication key-chain auth_ospf



              Изменения конфигурации вступят в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Источник:
              docs.eltex-co.ru

              [ESR] Примеры настройки route-map и prefix-list
              Задача №1 Необходимо разрешить анонс подсетей 172.16.10.0 с префиксом от /24 до /32.

              Решение

              1) При использовании route-map:



              route-map OUT
                rule 1
                  match ip address 172.16.10.0/24 le 32
                  action permit
                exit
                rule 2
                  action deny
                exit
              exit



              Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP):



              router bgp 1
                address-family ipv4
                  redistribute connected
                  neighbor 192.168.1.10
                    remote-as 2
                    route-map OUT out
                    update-source 192.168.1.1
                    enable
                  exit
                  enable
                exit
              exit



              Для управления анонсами маршрутной информации рекомендуется использовать route-map.

              2) При использовании prefix-list:



              ip prefix-list OUT
                permit 172.16.10.0/24  le 32
                deny 0.0.0.0/0 ge 1 le 32
              exit



              Добавление фильтрации в конфигурацию процесса маршрутизации(для примера используется BGP)



              router bgp 1
                address-family ipv4
                  redistribute connected
                  neighbor 192.168.1.10
                    remote-as 2
                    prefix-list OUT out
                    update-source 192.168.1.1
                    enable
                  exit
                  enable
                exit
              exit



              Задача №2

              Необходимо разрешить анонс всех подсетей.

              Важно! Для разрешения анонса маршрутной информации в протоколах EGP необходимо использовать механизмы фильтрации route-map либо prefix-list.



              Решение

              1) При использовании route-map:



              route-map OUT
                rule 1
                  action permit
                exit
              exit



              Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP):



              router bgp 1
                address-family ipv4
                  redistribute connected
                  neighbor 192.168.1.10
                    remote-as 2
                    route-map OUT out
                    update-source 192.168.1.1
                    enable
                  exit
                  enable
                exit
              exit



              2) При использовании prefix-list:



              ip prefix-list OUT
                permit  0.0.0.0/0 ge 1 le 32
              exit



              Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP)



              router bgp 1
                address-family ipv4
                  redistribute connected
                  neighbor 192.168.1.10
                    remote-as 2
                    prefix-list OUT out
                    update-source 192.168.1.1
                    enable
                  exit
                  enable
                exit
              exit

              Источник:
              docs.eltex-co.ru

              [ESR] Резервирование сессий Firewall в схемах с VRRP
              Рассмотрим схему с резервированием маршрутизатора посредством протокола VRRP (Virtual Router Redundancy Protocol).

              Поскольку на маршрутизаторах серии ESR используется Stateful Firewall, то при переключении мастерства активные сессий будут разрываться.

              Одноко, если VRRP Buckup будет знать об активных сессиях VRRP Master и автоматически поднимет сессии при переходе в состояние VRRP Master, то разрыва сессий не произойдет.

              Для организации отказоустойчивой работы необходимо настроить механизм Firewall failover, рассмотрим на примере вышеприведенной схемы:



              ################################  R1 ######################################

              hostname R1

              object-group service FAILOVER
              port-range 3333
              exit

              object-group network OWN_IP
              ip address-range 192.168.1.148
              exit

              ip firewall failover sync-type unicast
              ip firewall failover source-address 192.168.1.148
              ip firewall failover destination-address 192.168.1.250
              ip firewall failover port 3333
              ip firewall failover vrrp-group 1
              ip firewall failover

              security zone trust
              exit

              interface gigabitethernet 1/0/5.50
              security-zone trust
              ip address 192.168.1.148/24
              vrrp id 1
              vrrp ip 192.168.1.1/32
              vrrp priority 125
              vrrp group 1
              vrrp
              exit



              security zone-pair trust self
              rule 2
              action permit
              match protocol udp
              match source-address any
              match destination-address OWN_IP
              match source-port any
              match destination-port FAILOVER
              enable
              exit
              rule 3
              action permit
              match protocol vrrp
              match source-address any
              match destination-address any
              enable
              exit
              exit



              ################################  R2 ######################################

              hostname R2

              object-group service FAILOVER
              port-range 3333
              exit

              object-group network OWN_IP
              ip address-range 192.168.1.250
              exit

              ip firewall failover sync-type unicast
              ip firewall failover source-address 192.168.1.250
              ip firewall failover destination-address 192.168.1.148
              ip firewall failover port 3333
              ip firewall failover vrrp-group 1
              ip firewall failover

              security zone trust
              exit

              interface gigabitethernet 1/0/5.50
              security-zone trust
              ip address 192.168.1.250/24
              vrrp id 1
              vrrp ip 192.168.1.1/32
              vrrp priority 100
              vrrp group 1
              vrrp
              exit



              security zone-pair trust self
              rule 2
              action permit
              match protocol udp
              match source-address any
              match destination-address OWN_IP
              match source-port any
              match destination-port FAILOVER
              enable
              exit
              rule 3
              action permit
              match protocol vrrp
              match source-address any
              match destination-address any
              enable
              exit
              exit



              Командой show ip firewall failover проверяем наличие обмена между VRRP нодами:



              R1# show vrrp
              Virtual router Virtual IP Priority Preemption State
              -------------- --------------------------------- -------- ---------- ------
              1 192.168.1.1/32 125 Enabled Master



              R1# show ip firewall failover
              Communication interface: gigabitethernet 1/0/5.50
              Status: Running
              Bytes sent: 2944
              Bytes received: 3584
              Packets sent: 225
              Packets received: 141
              Send errors: 0
              Receive errors: 0



              R2# show vrrp
              Virtual router Virtual IP Priority Preemption State
              -------------- --------------------------------- -------- ---------- ------
              1 192.168.1.1/32 100 Enabled Backup



              R2# show ip firewall failover
              Communication interface: gigabitethernet 1/0/5.50
              Status: Running
              Bytes sent: 1072
              Bytes received: 500
              Packets sent: 40
              Packets received: 30
              Send errors: 0
              Receive errors: 0



              Данный механизм поддержан для сервисных маршрутизаторов и для МЭ сертифицированных ФСТЭК по класс 4 тип А.

              Источник:
              docs.eltex-co.ru

              [ESR] Рекомендации по организации доступа до маршрутизатора из публичной сети
              1. В качестве протокола для управления маршрутизатором желательно использовать SSH. Если маршрутизатор подключен к публичной сети (интернет) использование протокола TELNET - крайне опасно.
              1. При подключении маршрутизатора к публичной сети крайне нежелательно открывать доступ до самого маршрутизатора из публичной сети. Если такая необходимость есть - SSH-сервер на маршрутизаторе необходимо запускать на нестандартном TCP-порту (не на 22м)

              Для включения на маршрутизаторе SSH-сервера необходимо добавить в глобальную конфигурацию маршрутизатора следующую команду:

              esr(config)# ip ssh server



              Для запуска SSH-сервера на нестандартном порту, необходимо добавить в глобальную конфигурацию маршрутизатора следующую команду:

              esr(config)# ip ssh port 65022



              В данном примере, 65022 - номер TCP-порта на котором будет доступен протокол SSH.

              По умолчанию на маршрутизаторе указан 22 TCP-порт, который является стандартным для протокола SSH.



              1. При организации доступа до маршрутизатора из публичной сети желательно ограничить список ip-адресов, которым разрешен доступ до маршрутизатора.

              Для примера, на маршрутизаторе уже создан ip-интерфейс, подключенный к публичной сети, и он включен в зону безопасности WAN

              esr(config)# security zone WAN
              esr(config-zone)# exit
              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)#   security-zone WAN
              esr(config-if-gi)#   ip address 192.0.2.1/30
              esr(config-if-gi)# exit
              esr(config)# ip route 0.0.0.0/0 192.0.2.2



              Для разрешения доступа к маршрутизатору из публичной сети с узлов 198.51.100.15 и 203.0.113.74 по протоколу SSH на порт 65022 необходимо применить следующую конфигурацию:

              esr(config)# object-group service SSH
              esr(config-object-group-service)#   port-range 65022
              esr(config-object-group-service)# exit
              esr(config)#
              esr(config)# object-group network REMOTE_SSH
              esr(config-object-group-network)#   ip address-range 198.51.100.15
              esr(config-object-group-network)#   ip address-range 203.0.113.74
              esr(config-object-group-network)# exit
              esr(config)# security zone-pair WAN self
              esr(config-zone-pair)#   rule 10
              esr(config-zone-pair-rule)#     action permit
              esr(config-zone-pair-rule)#     match protocol tcp
              esr(config-zone-pair-rule)#     match source-address REMOTE_SSH
              esr(config-zone-pair-rule)#     match destination-port SSH
              esr(config-zone-pair-rule)#     enable
              esr(config-zone-pair-rule)#   exit
              esr(config-zone-pair)# exit



              Любые изменения конфигурации на маршрутизаторах ESR всупают в силу только после выполнения команды commit и confirm в привеллигированном режиме.



              esr# commit
              esr# confirm

              Источник:
              docs.eltex-co.ru

              [ESR] Создание L2GRE-туннеля на ESR
              Имеется необходимость прокинуть vlan из одного офиса в другой. Один из возможных вариантов на маршрутизаторах ESR - это L2GRE.

              Приступим к настройке маршрутизатора в офисе 1. Допустим, что уже имеется некоторая конфигурация:

              vlan 100
              exit



              bridge 100
               vlan 100
               enable
              exit



              interface gigabitethernet 1/0/1
               ip firewall disable
               ip address 192.168.12.1/24
              exit



              interface gigabitethernet 1/0/2
               mode switchport
               switchport access vlan 100
              exit



              На интерфейсе bridge 100 терменируется vlan 100. Интерфейс gigabitethernet 1/0/1 - аплинк в сторону интернета/канала связи. Создадим GRE туннель и добавим его в соответствующий bridge-groupe.



              tunnel gre 1
               mode ethernet - включаем режим L2.
               bridge-group 100
               local address 192.168.12.1 - адрес интерфейса аплинка
               remote address 192.168.12.2 - внешний адрес маршрутизатора офиса 2.
               enable
              exit



              Теперь приступим к настройке Офиса 2. На нем уже есть конфигурация вида:



              interface gigabitethernet 1/0/1
               ip firewall disable
               ip address 192.168.12.2/24
              exit

              Добавим Vlan 100 на интерфейс, который необходимо включить в этот Vlan и создадим соответствующий bridge:

              vlan 100
              exit

              bridge 100
               vlan 100
               enable
              exit

              interface gigabitethernet 1/0/2
               mode switchport
               switchport access vlan 100
              exit

              Далее аналогичным офису 1 способом создаем туннель:

              tunnel gre 1
               mode ethernet
               bridge-group 100
               local address 192.168.12.2
               remote address 192.168.12.1
               enable
              exit

              Готово.

              Источник:
              docs.eltex-co.ru

              [ESR] Фильтрация по спискам url при работе с BRAS
              При работе BRAS на ESR, есть возможность разрешить или запретить доступ для требуемых url с использованием внешнего HTTP/HTTPS(WEB) сервера, на котором будут храниться списки разрешенных/запрещенных url.

              Принцип конфигурирования:

              • На ESR настраивается функционал BRAS с указанием параметров RADIUS-сервера с настройками абонентов и WEB-сервера содержащего списки разрешенных/запрещенных url.
              • Для абонента BRAS, в настройках RADIUS описываются именf файлов содержащих разрешенные и запрещенные ресурсы.
              • На WEB-сервере размещаются списки разрешенных/запрещенных url с именами, соответствующими настройкам в RADIUS.

              Принцип работы функционала:

              • При авторизации абонента на BRAS:
                • ESR получает от RADIUS-сервера имена имена списков разрешенных/запрещенных url;
                • Скачивает и применяет соответствующие списки разрешенных/запрещенных url для абонента.
              • В момент, когда абонент BRAS запрашивает в интернете тот или иной ресурс, происходит проверка по примененным для него спискам разрешенных/запрещенных url.

              Есть возможность составлять списки разрешенных/запрещенных url в формате regexp.



              1) Конфигурация BRAS на ESR.

              object-group url defaultserv
                url https://eltex-co.ru/
              exit

              syslog console debug

              username techsupport

                password encrypted
              $6$dArYxEkFjWgMtgf8$gtlzWm1YLBrFhqmVdzKu6B7CCBV4TPnYeDK6zCGF3.LuN2NNwFSPZCGatezKJolD4VzeqCKNpNdvOf7q3tF/I1
              exit
              aaa authentication login auth_test radius
              radius-server host 192.168.0.1
                key ascii-text encrypted 8CB5107EA7005AFF
                source-address 192.168.0.10
              exit
              aaa radius-profile bras_radius
                radius-server host 192.168.0.1
              exit
              aaa radius-profile bras_radius_servers
                radius-server host 192.168.0.1
              exit
              das-server das
                key ascii-text encrypted 8CB5107EA7005AFF
              exit
              aaa das-profile bras_das
                das-server das
              exit
              line telnet
                login authentication auth_test
              exit

               tech-support login enable
              ystem fan-speed auto

               vlan 10
              exit



              ip access-list extended BYPASS
                rule 1
                  action permit
                  match protocol udp
                  match source-port 68
                  match destination-port 67
                  enable
                exit
                rule 2
                  action permit
                  match protocol udp
                  match destination-port 53
                  enable
                exit
                rule 3
                exit
              exit



              ip access-list extended INTERNET
                rule 1
                  action permit
                  enable
                exit
              exit



              subscriber-control filters-server-url http://192.168.0.1:8000/   # запрос списков url с http/https сервера(web сервера)
              subscriber-control
                aaa das-profile bras_das
                aaa sessions-radius-profile bras_radius
                aaa services-radius-profile bras_radius_servers
                nas-ip-address 192.168.0.10
                session ip-authentication
                bypass-traffic-acl BYPASS
                default-service
                  class-map BYPASS
                  filter-name local defaultserv
                  filter-action permit
                  default-action redirect https://eltex-co.ru/
                  session-timeout 121
                exit
                enable
              exit



              bridge 10
                description LocalNetwork
                vlan 10
                ip firewall disable
                ip address 172.16.0.1/24
                ip helper-address 192.168.16.1
                service-subscriber-control any
                location USER
                enable
              exit



              interface gigabitethernet 1/0/1
                description to_FreeRadius
                ip firewall disable
                ip address 192.168.0.10/24
              exit
              interface gigabitethernet 1/0/3.10
                bridge-group 10
                ip firewall disable
              exit
              interface gigabitethernet 1/0/4
                description WAN
                ip firewall disable
                ip address <ipaddr>
              exit



              security passwords history 0
              nat source
                ruleset factory
                  to interface gigabitethernet 1/0/4
                  rule 10
                    description "replace 'source ip'by outgoing interface ip address"
                    action source-nat interface
                    enable
                  exit
                exit
              exit



              ip route 0.0.0.0/0 <>



              Диагностика:

              esr-1200# show subscriber-control sessions status
              Session id User name IP address MAC address Interface Domain
              -------------------- --------------- --------------- ----------------- ------------------ ---------------
              1224979098644774945 Bras_user 172.16.0.20 a8:f9:4b:ac:9f:33 gi1/0/3.10 --
              1224979098644774944 Bras_user_2 172.16.0.10 a8:f9:4b:ab:a9:ae gi1/0/3.10 --

               esr-1200# show subscriber-control services status
              ervice id Session id Service name User name Quota volume Quota time
              (Bytes) (Seconds)
              -------------------- -------------------- --------------- --------------- -------------- --------------
              1261007895663738900 1224979098644774935 A INTERNET Bras_user -- --
              1261007895663738899 1224979098644774934 A INTERNETDY Bras_user_2 -- --

               esr-1200# clear subscriber-control sessions



              Включение debug:

              esr-1200# debug
              esr-1200(debug)# debug bras error
              esr-1200(debug)# debug bras debug
              esr-1200(debug)# debug bras coa
              esr-1200(debug)# debug bras radius
              esr-1200(debug)# debug bras radius-err
              esr-1200(debug)# debug bras netlink
              esr-1200(debug)# debug bras netlink-err
              esr-1200(debug)# debug bras warn
              esr-1200(debug)# end



              2) Конфигурация freeradius:

              freeradius/users:

              "172.16.0.20" Cleartext-Password := "172.16.0.20"
              User-Name = "Bras_user",
              Session-Timeout = 259200,
              Idle-Timeout = 259200,
              Cisco-Account-Info = "AINTERNET"                          # INTERNET - название сервиса для клиента с ip 172.16.0.20

               "172.16.0.10" Cleartext-Password := "172.16.0.10"
              User-Name = "Bras_user_2",
              Session-Timeout = 259200,
              Idle-Timeout = 259200,
              Cisco-Account-Info = "AINTERNETDY"                        # AINTERNETDY - название сервиса для клиента с ip 172.16.0.10

               INTERNET Cleartext-Password := "INTERNET"
              User-Name = "INTERNET",
              Cisco-AVPair = "subscriber:traffic-class=INTERNET",          #INTERNET - название acl на esr(bras)
              Cisco-AVPair += "subscriber:filter-id=white;subscriber:filter-action=permit",      # white - имя списка доступа url, разрешенных для данного сервиса(INTERNET)
              Cisco-AVPair += "subscriber:filter-id=black;subscriber:filter-action=deny",        # black - имя списка доступа url, запрещенных для данного сервиса(INTERNET)
              Cisco-AVPair += "subscriber:flow-status=enabled"

               INTERNETDY Cleartext-Password := "INTERNETDY"
              User-Name = "INTERNETDY",
              Cisco-AVPair = "subscriber:traffic-class=INTERNET",          #INTERNET - название acl на esr(bras)
              Cisco-AVPair += "subscriber:filter-id=white;subscriber:filter-action=permit",      # white - имя списка доступа url, разрешенных для данного сервиса(INTERNETDY)
              Cisco-AVPair += "subscriber:filter-id=black_2;subscriber:filter-action=deny",      # black_2 - имя списка доступа url, запрещенных для данного сервиса(INTERNETDY)
              Cisco-AVPair += "subscriber:flow-status=enabled"



              freeradius/clients.conf:
              client BRAS {
              ipaddr = 192.168.0.10
              secret = password
              }

              freeradius -X - запуск freeradius в режиме отладки



              3) HTTP/HTTPS(WEB) сервер:

              Запуск web сервера на Linux из деректории /Документы/http

              root@comp:~/Документы/http# python3 -m http.server 8000

              В директории /Документы/http хранятся списки доступа с именами black/black_2/white. URL в списках доступа рекомендуется хранить в формате regexp.

              Источник:
              docs.eltex-co.ru

              [ESR] Фильтрация трафика с помощью firewall в одном широковещательном домене
              Фильтрации трафика в одном широковещательном домене возможно осуществить c помощью zone based firewall и использованием команды ports firewall enable.

              Рассмотрим пример, в котором необходимо Хосту 1 запретить отправлять трафик ICMP, проходящий через ESR, то есть ESR выступает в качестве firewall, а также узла коммутации.  В данном примере используется ESR-1000.



              Конфигурация ESR:

              esr-1000# sh ru
              object-group network host_1
               ip address-range 192.168.1.10
              exit

               system fan-speed auto

               no spanning-tree

               ecurity zone trusted
              exit

              bridge 1
               ports firewall enable
               security-zone trusted
               enable
              exit

              interface gigabitethernet 1/0/23
               mode hybrid
               bridge-group 1
              exit
              interface gigabitethernet 1/0/24
               mode hybrid
               bridge-group 1
              exit
              security zone-pair trusted trusted
               rule 1
                action deny
                match protocol icmp
                match source-address host_1
                enable
               exit
               rule 2
                action permit
                enable
                exit
              exit



              В данной конфигурации блокируется протокол ICMP для ip пакетов, имеющих src ip 192.168.1.10.

              Дамп трафика при запросе по ICMP Хоста 2 с Хоста 1:



              esr-1000# monitor gigabitethernet 1/0/23 protocol icmp packets 4

               17:37:18.952310 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11170, offset 0, flags [DF], proto ICMP (1), length 84)

               192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 1, length 64

               17:37:19.953428 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11270, offset 0, flags [DF], proto ICMP (1), length 84)

               192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 2, length 64

               17:37:20.954509 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11286, offset 0, flags [DF], proto ICMP (1), length 84)

               192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 3, length 64

               17:37:21.955584 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11370, offset 0, flags [DF], proto ICMP (1), length 84)

               192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 4, length 64



              В данном дампе трафика отсутствуют ICMP echo reply.

              Дамп трафика при запросе по ICMP Хоста 1 с Хоста 2:

              esr-1000# monitor gigabitethernet 1/0/24 protocol icmp packets 4

               17:38:23.125035 a8:f9:4b:aa:38:1c > a8:f9:4b:ac:9f:32, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 3332, offset 0, flags [DF], proto ICMP (1), length 84)

               192.168.1.20 > 192.168.1.10: ICMP echo request, id 32, seq 1, length 64

               17:38:23.125467 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 14488, offset 0, flags [none], proto ICMP (1), length 84)

               192.168.1.10 > 192.168.1.20: ICMP echo reply, id 32, seq 1, length 64

               17:38:24.126133 a8:f9:4b:aa:38:1c > a8:f9:4b:ac:9f:32, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 3383, offset 0, flags [DF], proto ICMP (1), length 84)

               192.168.1.20 > 192.168.1.10: ICMP echo request, id 32, seq 2, length 64

               17:38:24.126536 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 14560, offset 0, flags [none], proto ICMP (1), length 84)

               192.168.1.10 > 192.168.1.20: ICMP echo reply, id 32, seq 2, length 64

              Источник:
              docs.eltex-co.ru

              [ESR] Формирование опции для DHCP сервера (options 121)
              Пример формирования 121й опции для DHCP сервера

              option rfc3442-classless-routes
              8, 10, 192,168,1,1,
              16, 192,168, 192,168,1,1,
              12, 172,16, 192,168,1,1,
              24, 192,168,200, 192,168,1,1;



              1. Необходимо перевести в hex payload опции, для этого воспользуемся скриптом:

              # cat hex.py
              def hex_encode(route):
              return b"".join([b"%02x" % octet for octet in route])
              routes = [
              (
              # Paylod:
              8, 10, 192,168,1,1,
              16, 192,168, 192,168,1,1,
              12, 172,16, 192,168,1,1,
              24, 192,168,200, 192,168,1,1
              # end.
              )
              ]
              print(b"".join(hex_encode(route) for route in routes))



              1. Получим байты нагрузки:

              # python hex.py
              080ac0a8010110c0a8c0a801010cac10c0a8010118c0a8c8c0a80101



              1. Сконфигурируем опцию на сервере (Начинаем с "0x" и далее байты, полученные в п.2):

              sh ru dhcp:

              ip dhcp-server pool la
              option 121 hex-bytes 0x080ac0a8010110c0a8c0a801010cac10c0a8010118c0a8c8c0a80101

              В дампе можно посмотреть содержимое передаваемой опции:

              Classless-Static-Route Option 121, length 28: (10.0.0.0/8:192.168.1.1),(192.168.0.0/16:192.168.1.1),(172.16.0.0/12:192.168.1.1),(192.168.200.0/24:192.168.1.1)

              На DHCP клиенте:

              D * 10.0.0.0/8 [1/0] via 192.168.1.1  [static 03:03:31]
              D * 192.168.0.0/16 [1/0] via 192.168.1.1  [static 03:03:31]
              D * 192.168.200.0/24 [1/0] via 192.168.1.1 [static 03:03:31]
              D * 172.16.0.0/12 [1/0] via 192.168.1.1 static 03:03:31]

              Перевод в шеснадцатиричную систему можно выполнить и в ручном режиме, но запись в CLI необходимо начинать с "0x"

              Источник:
              docs.eltex-co.ru

              [ESR] Функциональные лицензии на сервисные маршрутизаторы ESR
              Список доступных функциональных лицензий ESR Поддержка функциональных лицензий на различных моделях ESR Процедура применения лицензии на ESR

              Список доступных функциональных лицензий ESR

              На данный момент для линейки сервисных маршрутизаторов ESR представлены следующие функциональные лицензии:

              • BRAS -
              • BRAS-DEMO -
              • WIFI -
              • WIFI DEMO -
              • WISLA - лицензия активирует возможность конфигурирования IP SLA тестов в режиме wisla.
              • IPS - лицензия открывает доступ к командам настройки системы IDS/IPS.
              • IPS-DEMO - лицензия открывает доступ к командам настройки системы IDS/IPS с ограничением производительности (система IDS/IPS будет работать на одном ядре процессора).
              • AS DEMO - лицензия открывает доступ к командам настройки системы Antispam.



              Поддержка функциональных лицензий на различных моделях ESR

              Доступность вышеописанных лицензий на различных моделях линейки сервисных маршрутизаторов ESR представлена ниже в виде таблицы:



              BRAS-DEMO

              BRAS

              Wi-Fi DEMO

              Wi-Fi

              WISLA

              IPS-DEMO

              IPS

              AS DEMO

              ESR-10

              + +     + + + +

              ESR-12V(F)

              + +     + + + +

              ESR-20

              + +     + + + +

              ESR-21

              + +     + + + +

              ESR-100

              + +     + + + +

              ESR-200

              + +     + + + +

              ESR-1000

              + + + + + + + +

              ESR-1200

              + + + + + + + +

              ESR-1500

              + + + + + + + +
              ESR-1511 + + + + + + + +

              ESR-1700

              + + + + + + + +
              ESR-3100 + + + + + + + +

              Процедура применения лицензии на ESR

              Для применения лицензии на сервисном маршрутизаторе ESR файл с лицензией требуется загрузить на ESR в раздел system:license с помощью команды copy. Поддержана загрузка по сети по протоколам FTP, TFTP, SFTP, SCP, HTTP, а также загрузка с USB и MMC носителя:



              esr# copy tftp://192.168.34.2:/licence system:licence
              |******************************************| 100% (672B) Licence loaded successfully. Please reboot system to apply changes.
              esr-1200#



              После этого добавленную лицензию будет видно в выводе команды show licence:

              esr# show licence
              Active licence not found!



              After reboot:
              -------------------
              Name:    Eltex
              Version: 1.0
              Type:    ESR-1200
              S/N:     NP0C000022
              MAC:     A8:F9:4B:AB:D7:00
              Features:
               IPS - Intrusion Prevention System
              esr#
              esr#

              Для активации загруженной лицензии требуется перезагрузка устройства. После перезагрузки лицензия станет активной:

              esr# show licence
              Licence information
              -------------------
              Name:    Eltex
              Version: 1.0
              Type:    ESR-1200
              S/N:     NP0C000022
              MAC:     A8:F9:4B:AB:D7:00
              Features:
               IPS - Intrusion Prevention System
              esr#
              esr#



              На сервисных маршрутизаторах ESR загружаемая лицензия затирает уже активную лицензию! В случае, если в загружаемой лицензии отсутствует функционал, который был в уже активной лицензии, то после перезагрузки этот функционал перестанет работать:

              esr# show licence
              Licence information
              -------------------
              Name:    Eltex
              Version: 1.0
              Type:    ESR-1200
              S/N:     NP0C000022
              MAC:     A8:F9:4B:AB:D7:00
              Features:
               WIFI - Wi-Fi controller

               After reboot:
              ------------------
              Name:    Eltex
              Version: 1.0
              Type:    ESR-1200
              S/N:     NP0C000022
              MAC:     A8:F9:4B:AB:D7:00
              Features:
               IPS - Intrusion Prevention System
              esr-1200#



              В примере выше после перезагрузки устройства будет заблокирован доступ к функционалу под лицензией WIFI и все текущие настройки в конфигурации, связанные с Wi-Fi, перестанут быть активными.

              Таким образом в случае расширения списка доступного функционала, при обращении в техническую поддержку или коммерческий отдел компании "Eltex" необходимо сообщать информацию о списке уже активных лицензий, чтобы новый лицензионный файл уже содержал используемые функциональные лицензии.

              Источник:
              docs.eltex-co.ru

              [ESR] Закрываются сессии SSH, Telnet, Oracle DB на маршрутизаторе серии ESR
              Stateful Firewall сервисного маршрутизатора ESR закрывает неактивные сессии, в том числе и сессий TCP: SSH, Telnet и т.д.

              Для поддержания сессии в активном состоянии необходимо настроить передачу keepalive пакетов. Опция отправки keepalive настраивается в клиенте SSH, например для клиента PuTTY раздел “Соединение”.

              В свою очередь, на маршрутизаторе можно выставить время ожидания до закрытия активных сессий TCP (в примере выставлен 1 час):

              esr(config)# ip firewall sessions tcp-estabilished-timeout 3600

              Изменения конфигурации вступают в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed



              Размер таблиц активных и конкурирующих сессий можно настраивать:

              esr(config)# ip firewall sessions max-expect
              1-8553600 Size of expectation table

              esr(config)# ip firewall sessions max-tracking
              1-8553600 Size of connection tracking table

              Источник:
              docs.eltex-co.ru

              [ESR] Не удается обновить дату/время по NTP
              В заводской конфигурации (factory-config) прописан параметр: ntp broadcast-client enable

              Данной командой включается режим приёма широковещательных сообщений от NTP-серверов.

              Маршрутизатор работает в качестве NTP-клиента. Если в конфигурации устройства заданы NTP пиры и серверы, то в широковещательном режиме они игнорируются.

              Соответственно, при указании NTP сервера дата и время не обновится.



              ntp enable
                ntp server 115.0.0.2
              exit



              Для устранения проблемы необходимо удалить ntp broadcast-client из конфигурации:

              no ntp broadcast-client enable



              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed



              Необходимо не забывать, что источник синхронизации должен быть достаточно стабильным с небольшим stratum (1-3).

              Источник:
              docs.eltex-co.ru

              [ESR] Не удается получить маршрут по BGP/OSPF, организованному в VRF
              Проблема: Не удалось получить маршруты по BGP и/или OSPF, сконфигурированных в VRF. Соседство успешно устанавливается, но в записи маршрутов в RIB отказано: %ROUTING-W-KERNEL: Can not install route. Reached the maximum number of BGP routes in the RIB

              Решение:

              Необходимо выделить ресурс RIB для VRF, по умолчанию весь RIB выделен под global таблицу маршрутизации.

              Делаем это в режиме конфигурирования VRF:

              esr(config)# ip vrf <NAME>
              esr(config-vrf)# ip protocols ospf max-routes 12000
              esr(config-vrf)# ip protocols bgp max-routes 1200000
              esr(config-vrf)# end

              Изменения конфигурации вступают в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Источник:
              docs.eltex-co.ru

              [ESR] Настройка OpenVPN на ESR
              Алгоритм настройки OpenVPN на сервисных маршрутизаторах Eltex:

              1) Для ОС Windows cкачаем с официального сайта дистрибутив клиента. Для ОС Linux устанавливаем пакет из репозитория разработчика дистрибутива.

              Далее все примеры команд будут приведены для OC Windows, пути расположения файлов будут отличаться в зависимости от особенностей конкретного дистрибутива, информацию о расположении можно получить из соответствующих man страниц.

              2) Устанавливаем программу. Нажимаем кнопку "Customize" и выбираем установку компонента.

              EasyRSA Certificate Management Scripts (специально созданная программа по созданию ключей и сертификатов, которая использует openssl для выполнения действий с ключами и сертификатами) она нам понадобится для генерации ключей и сертификатов.

              3) Указываем путь. В будущем он нам понадобится, поэтому запомните его. В нашем случае мы используем стандартный путь: C:\Program Files\OpenVPN.

              4) После установки заходим в C:\Program files\OpenVPN\easy-rsa (путь, который указали в п. 3 \easy-rsa).

              Открываем vars.example блокнотом и редактируем его (блокнот надо запустить с правами администратора, чтобы иметь права на запись в папку).

              Редактируем строки

              #set_var EASYRSA_REQ_COUNTRY "US"
              #set_var EASYRSA_REQ_PROVINCE "California"
              #set_var EASYRSA_REQ_CITY "San Francisco"
              #set_var EASYRSA_REQ_ORG "Copyleft Certificate Co"
              #set_var EASYRSA_REQ_EMAIL "me@example.net"
              #set_var EASYRSA_REQ_OU "My Organizational Unit"
              #set_var EASYRSA_CA_EXPIRE 3650
              #set_var EASYRSA_CERT_EXPIRE 825
              Убираем знак комментария в начале (#) и задаём требуемые значения:

              • страна
              • регион
              • город
              • организация
              • почта администратора
              • подразделение
              • время действия корневого и пользовательских сертификатов в днях

              Строку #set_var EASYRSA_OPENSSL приводим к виду:
              set_var EASYRSA_OPENSSL "..bin/openssl.exe"
              Сохраняем файл как vars (без расширения!).

              5) Запускаем командную строку от имени администратора, не закрываем окно до конца процесса генерации сертификатов.

              6) Поочерёдно выполняем следующие три команды
              cd: C:\Program files\OpenVPN\easy-rsa (путь, который указали в п. 3 \easy-rsa).
              EasyRSA-Start.bat

              В итоге мы должны увидеть вот такое окно:

              Настройка OpenVPN на ESR Eltex

              7) Инициализируем pki командой ./easyrsa init-pki

              8) Генерируем ключ Диффи Хельмана - команда ./easyrsa gen-dh
              Генерация займёт некоторое время. Дождитесь окончания.

              9) Генерируем ключ центра сертификации (CA) - ./easyrsa build-ca nopass
              На запросы ввода пароля
              Enter PEM pass phrase:
              Verifying - Enter PEM pass phrase:
              придумываем и запоминаем пароль, затем вводим его. На запрос
              Common Name (eg: your user, host, or server name) [Easy-RSA CA]:
              вводим enter

              10) Генерируем сертификат сервера - команда ./easyrsa build-server-full ESR nopass
              На запросы
              Enter PEM pass phrase:
              Verifying - Enter PEM pass phrase:
              придумываем и вводим пароль от сертификата, а на запрос

              Enter pass phrase for c:/Program Files/OpenVPN/easy-rsa/pki/private/ca.key:

              вводим пароль, использованный при генерации СА сертификата. При успешно выполнении увидим текст вида:

              Write out database with 1 new entries

              Data Base Updated

              11) Генерируем сертификат клиента ./easyrsa build-client-full Alli nopass
              Тут важно отметить, что имя сертификата (Alli в данном примере) должно совпадать с именем соответствующего пользователя в настройках OpenVPN сервера на ESR. Ответы на вопросы аналогичны предыдущему пункту. Если пользователей несколько - надо генерировать несколько клиентских сертификатов.

              12) Выходим из оболочкие EasyRSA командой exit
              Генерируем ключ для tls аутентификации:
              ..\bin\openvpn.exe --genkey secret ta.key

              13) Генерация сертификатов окончена.
              Сертификат СА.crt, ключ Диффи Хельмана dh.pem будут находиться в папке C:\Program files\OpenVPN\easy-rsa\pki. Сертификаты сервера и клиентов будут в папке C:\Program Files\OpenVPN\easy-rsa\pki\issued. А ключи - в папке C:\Program Files\OpenVPN\easy-rsa\pki\private. Ключ tls-auth ta.key в папке C:\Program Files\OpenVPN\easy-rsa.

              14) Переходим к настройке ESR.

              Загрузим сертификаты в маршрутизатор. Для этого воспользуемся TFTP сервером (также можно загружать сертификаты и через FTP/SCP либо USB/SD, 192.168.16.10 в данном примере—адрес АРМ с tftp сервером).

              esr-200# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
              esr-200# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
              esr-200# copy tftp://192.168.16.10:/ESR.key certificate:server-key/ESR.key
              esr-200# copy tftp://192.168.16.10:/ESR.crt certificate:server-crt/ESR.crt
              esr-200# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key

              Проверить, что загрузка прошла успешно можно командой

              esr-200# sh crypto certificates
              Type               Total
              ------------     -------
              ca                    1
              dh                    1
              server-key       2
              server-crt        1
              client-key        1
              client-crt         1
              ta                     1
              crl                    0

              Далее выполняем настройку:

              esr-200# config
              esr-200(config)# remote-access openvpn GenOffice // Создаем сервер и даем ему имя
              esr-200(config-openvpn-server)# network 10.10.100.0/24 // Определяем сеть из которой будут выделяться адреса клиентам
              esr-200(config-openvpn-server)# protocol tcp // Выбираем протокол по которому будет работать сервер (tcp/udp)
              esr-200(config-openvpn-server)# tunnel ip // Выбираем на каком уровне будет работать (l2 ethetnet/l3 ip)
              esr-200(config-openvpn-server)# encryption algorithm aes128 //Выбираем алгоритм шифрования
              esr-200(config-openvpn-server)# authentication algorithm sha-256 //Алгоритм аутентификации
              esr-200(config-openvpn-server)# certificate ca ca.crt //
              esr-200(config-openvpn-server)# certificate dh dh.pem //
              esr-200(config-openvpn-server)# certificate server-key ESR.key //Указываем загруженные ранее сертификаты
              esr-200(config-openvpn-server)# certificate server-crt ESR.crt //
              esr-200(config-openvpn-server)# certificate ta ta.key //
              esr-200(config-openvpn-server)# security-zone trusted // Указываем зону безопасности
              esr-200(config-openvpn-server)# route 192.168.1.0/24, 192.168.3.0/24
              // Добавляем маршруты к сетям, которые будут доступны клиентам через удалённое соединение
              esr-200(config-openvpn-server)# enable // Включаем сервер

              Предположим что клиенту необходимо дать статический IP. Тогда для данного клиента (в примере используется имя сертификата Alli) необходимо произвести следующие настройки:

              esr-200(config-openvpn-server)# username Alli
              esr-200(config-openvpn-user)# ip address 10.10.100.202
              esr-200(config-openvpn-user)# exit

              Также, можно указать какую-либо удалённую сеть, находящуюся «за» удалённым клиентом, это делается командой:

              esr-200(config-openvpn-user)# subnet 192.168.3.0/24

              Даже если никаких специфических настроек для клиента не требуется, его всё равно необходимо завести в настройках сервера!

              esr-200(config-openvpn-server)# username Alli
              esr-200(config-openvpn-user)# exit

              Если необходимо, что бы несколько клиентов подключались через один сертификат, то используем опцию duplicate-cn в настройках сервера:

              esr-200(config-openvpn-server)# duplicate-cn
              esr-200(config-openvpn-server)# exit

              В случае, если на внешнем интерфейсе используется межсетевой экран, необходимо разрешить прохождение трафика из зоны внешнего интерфейса (пусть это будет untrusted) к зоне self, в нашем примере - протокол tcp и порт по умолчанию 1194:

              esr-200(config)# object-group service OpenVPN
              esr-200(config-object-group-service)# port-range 1194
              esr-200(config-object-group-service)# exit
              esr-200(config)# security zone-pair untrusted self
              esr-200(config-zone-pair)# rule 100
              esr-200(config-zone-pair-rule)# action permit
              esr-200(config-zone-pair-rule)# match protocol tcp
              esr-200(config-zone-pair-rule)# match destination-port OpenVPN
              esr-200(config-zone-pair-rule)# enable
              esr-200(config-zone-pair-rule)# end
              esr-200# commit
              esr-200# confirm

              Для настройки клиента надо поместить файлы ca.crt, ta.key, и сертификат/ключ пользователя (в нашем примере Alli.crt, Alli.key) в папку OpenVPN\config\client, которая в windows по умолчанию находится в домашней папке пользователя (например для пользователя 123 путь будет C:\Users\123\OpenVPN\config\client) и создать там конфигурационный файл, например ESR-200.ovpn следующего содержания (в строчке remote X.X.X.X заменить на реальный адрес ESR:

              client
              dev tun
              proto tcp
              remote X.X.X.X
              resolv-retry infinite
              nobind
              persist-key
              persist-tun
              ca ca.crt
              remote-cert-tls server
              tls-auth ta.key 1
              data-ciphers-fallback AES-128-CBC
              data-ciphers AES-128-CBC
              auth SHA256
              cert Alli.crt
              key Alli.key

              После сохранения файла настроек в доке панели задач Windows найти значок OpenVPN, щёлкнув правой кнопкой мышки, выбрать нужный сервер (по имени конфигурационного файла, ESR-200 в нашем примере) и нажать подключиться.

              Для настройки openvpn клиента на мобильных устройствах, например iOS, надо скачать клиента из AppStore, а конфигурационный файл привести к так называемому унифицированному формату, добавив в конец строки

              <ca>
              ##
              </ca>
              <cert>
              ####
              </cert>
              <key>
              ####
              </key>
              key-direction 1
              <tls-auth>
              ###
              </tls-auth>

              вставив вместо ### содержимое соответствующих сертификатов - ca.crt, Alli.crt, Alli.key, ta.key в нашем примере.

              Также необходимо закомментировать (или убрать) строки с указанием сертификатов:

              ca ca.crt
              cert Alli.crt
              key Alli.key
              tls-auth ta.key 1

              После этого, полученный файл надо передать на мобильное устройство (проще всего как почтовое вложение, или через iTunes) и открыть установленным OpenVPN клиентом.

              Унифицированный формат файла можно использовать и для конфигурации настольного клиента.

              На маршрутизаторе проверить, что клиент успешно подключен можно командой:

              esr-200# sh remote-access status
              User                  IP-address     Server
              ----------------  ---------------     --------------------------------------
              Alli                    192.168.86.2   openvpn(TulOffice)

              [ESR] ESR-1000. Порты XG (10G) уходят в down после конфигурации LACP
              Проблема: Порты XG в down после конфигурирования LACP на ESR-1000

              Решение: По умолчанию на port-channel установлен режим: speed 1000M, необходимо выставить: speed 10Gесли в port-channel включаем XG интерфейсы.



              esr(config)# interface port-channel 1
              esr(config-port-channel)# speed 10G

              Изменения конфигурации вступают в действие после применения:

              esr# commit
              Configuration has been successfully committed
              esr# confirm
              Configuration has been successfully confirmed

              Источник:
              docs.eltex-co.ru

              [ESR] Возникла ошибка при обновлении через флеш-карту, нужно обновлять через TFTP

              Обновление ESR FSTEC

              >> X-Loader update FAILED!
              Такая ошибка иногда возникает при обновлении ESR через SD-карту.
              Тогда для обновления нужно использовать TPTP-сервер.

              Пошаговая инструкция по обновлению:

              1. К ESR подключить только линк к ПК c tftp-сервером (можно через коммутируемую сеть но на МЭ должен быть активен только один линк).
              2. В рабочую папку tftp-сервера поместить необходимые для обновления файлы (esr200-1.5.4-build42.FSTEC.uboot, esr200-1.5.4-build42.FSTEC.xload, esr200-1.5.5-build4.FSTEC.firmware)
              3. В CLI uboot межсетевого экрана указать ip-адрес назначенный на ПК при помощи команды:

              serverip <IP-адрес ПК>

              4. В CLI uboot межсетевого экрана назначить межсетевому экрану ip-адрес (должен быть из той-же /24 ip-подсети, что и ПК)

              ipaddr <ip-адрес ESR-FSTEC>

              5. В CLI uboot межсетевого экрана проверить связность ESR-FSTEC и ПК

              ping <IP-адрес ПК>

              6. Загрузить необходимые файлы при помощи команды:

              tftp_update_xloader esr200-1.5.4-build42.FSTEC.xload
              tftp_update_uboot esr200-1.5.4-build42.FSTEC.uboot
              tftp_update_firmware esr200-1.5.5-build4.FSTEC.firmware image1
              tftp_update_firmware esr200-1.5.5-build4.FSTEC.firmware image2

              7. Перезагрузить межсетевой экран (ESR)

              reset

              [ESR] Настройка BRAS без поддержки SoftWLC
              Основные шаги по настройке:

              Шаг 1.  Настройка FreeRADIUS - сервера.

              Для FreeRADIUS сервера нужно задать подсеть, из которой могут приходить запросы и добавить список пользователей. Для этого в файл users в директории с файлами конфигурации FreeRADIUS сервера нужно добавить:



              Профиль пользователя:



              <MACADDR> Cleartext-Password := <MACADDR>

              # Имя пользователя

              User-Name = <USER_NAME>,

              # Максимальное время жизни сессии

              Session-Timeout = <SECONDS>,

              # Максимальное время жизни сесиии при бездействии пользователя

              Idle-Timeout = <SECONDS>,

              # Время на обновление статистики по сессии

              Acct-Interim-Interval = <SECONDS>,

              # Имя сервиса для сессии (A - сервис включен, N - сервис выключен)

              Cisco-Account-Info = "{A|N}<SERVICE_NAME>"



              Профиль сервиса:



              <SERVICE_NAME> Cleartext-Password := <MACADDR>

              # Соответствует имени class-map в настройках ESR

              Cisco-AVPair = "subscriber:traffic-class=<CLASS_MAP>",

              # Действие, которое применяет ESR к трафику (permit, deny, redirect)

              Cisco-AVPair = "subscriber:filter-default-action=<ACTION>",

              # Возможность прохождения IP потоков (enabled-uplink, enabled-downlink, enabled, disabled)

              Cisco-AVPair = "subscriber:flow-status=<STATUS>"

              В файл clients.conf нужно добавить подсеть, в которой находится ESR:

              client ESR {

              ipaddr = <SUBNET>

              secret = <RADIUS_KEY>

              }



              Шаг 2.  Настройка ESR - нужно сконфигурировать:



              radius-server host <IP_ADDRESS>

              key ascii-text <RADIUS_KEY>

              exit

              aaa radius-profile bras_radius

              radius-server host <IP_ADDRESS>

              exit

              das-server das

              key ascii-text <RADIUS_KEY>

              exit

              aaa das-profile bras_das

              das-server das

              exit

              ip access-list extended user_acl

              rule 1

              action permit

              match protocol any

              match source-address any

              match destination-address any

              enable

              exit

              exit

              subscriber-control

              aaa das-profile bras_das

              aaa sessions-radius-profile bras_radius

              nas-ip-address <IP_ADDRESS>

              session mac-authentication

              default-service default-action redirect <URL>

              exit

              enable

              exit



              На интерфейсах, для которых требуется работа BRAS настроить (для успешного запуска требуется как минимум один интерфейс):



              service-subscriber-control {object-group <NAME> | any}

              location <L2LOCATION>



              !!! Настройка действие фильтрации по URL обязательно, а именно, необходимо настроить фильтрацию http-proxy на BRAS для неавторизованных пользователей:
              1. Создаем локальный список URL (можно указать свои URL, на которые неавторизованные пользователи смогут проходить без авторизации и без редиректа, например локальные сервисы вашей сети и ваш сайт):
              object-group url defaultserv
                url http://eltex.nsk.ru
                url http://ya.ru
                url https://ya.ru
              exit
              2. Добавим действие фильтрации для локального списка URL в BRAS:

              subscriber-control
                default-service
                  filter-name local defaultserv
                  filter-action permit
              end
              Теперь неавторизированные пользователи будут иметь доступ к URL defaultserv без редирект, а при попытке пройти на другие сайты для них отработает редирект:
              default-service
                  default-action redirect http://192.168.16.54:8080/eltex_portal/







              Пример настройки:



              Дано:

              Шаг 1. Настройка FreeRADIUS - сервера:


              подсеть с клиентами 10.10.0.0/16, подсеть для работы с FreeRADIUS сервером 192.168.16.140/23. Настраиваем FreeRADIUS сервер. В файл «clients.conf» добавляем строки:
              client BRAS {
              ipaddr = 192.168.16.140
              secret = password
              }



              В файл «users» добавляем строки (вместо <MAC> нужно указать MAC адрес клиента):

              "00-00-00-33-96-3D" Cleartext-Password := "00-00-00-33-96-3D"
              User-Name = "Bras_user",
              Session-Timeout = 259200,
              Idle-Timeout = 259200,
              Cisco-AVPair += "subscriber:policer-rate-in=1000",
              Cisco-AVPair += "subscriber:policer-rate-out=1000",
              Cisco-AVPair += "subscriber:policer-burst-in=188",
              Cisco-AVPair += "subscriber:policer-burst-out=188",
              Cisco-Account-Info = "AINTERNET"

              INTERNET Cleartext-Password := "INTERNET"
              User-Name = "INTERNET",
              Cisco-AVPair = "subscriber:traffic-class=INTERNET",
              Cisco-AVPair += "subscriber:filter-default-action=permit"

              Для traffic-class в настройках сервиса нужно указать access-list из настроек ESR. Он нужен для определения какой трафик пользователя считать за трафик этого сервиса.



              Шаг 2. Конфигурация ESR:



              configure

              object-group url defaultserv
              url http://eltex.nsk.ru
              url http://ya.ru
              url https://ya.ru
              exit


              radius-server host 192.168.16.54
              key ascii-text encrypted 8CB5107EA7005AFF
              source-address 192.168.16.140
              exit
               aaa radius-profile bras_radius
              radius-server host 192.168.16.54
               exit
               aaa radius-profile bras_radius_servers
               radius-server host 192.168.16.54
               exit
              das-server das
              key ascii-text encrypted 8CB5107EA7005AFF
               exit
               aaa das-profile bras_das
               das-server das
              exit


               vlan 10
               exit


               ip access-list extended BYPASS
              rule 1
               action permit
              match protocol udp
               match source-address any
              match destination-address any
               match source-port 68
               match destination-port 67
              enable
               exit
               rule 2
               action permit
               match protocol udp
               match source-address any
               match destination-address any
               match source-port any
               match destination-port 53
              enable
              exit
               rule 3
               exit
               exit


              ip access-list extended INTERNET
              rule 1
               action permit
              match protocol any
              match source-address any
              match destination-address any
              enable
               exit
               exit

              ip access-list extended WELCOME
              rule 10
              action permit
              match protocol tcp
              match source-address any
              match destination-address any
              match source-port any
              match destination-port 443
              enable
              exit
              rule 20
              action permit
              match protocol tcp
              match source-address any
              match destination-address any
              match source-port any
              match destination-port 8443
              enable
              exit
              rule 30
              action permit
              match protocol tcp
              match source-address any
              match destination-address any
              match source-port any
              match destination-port 80
              enable
              exit
              rule 40
              action permit
              match protocol tcp
              match source-address any
              match destination-address any
              match source-port any
              match destination-port 8080
              enable
              exit
              exit


               subscriber-control
              aaa das-profile bras_das
              aaa sessions-radius-profile bras_radius
              aaa services-radius-profile bras_radius_servers
              nas-ip-address 192.168.16.140
              session mac-authentication
              bypass-traffic-acl BYPASS
              default-service
              class-map BYPASS
              filter-name local defaultserv
              filter-action permit
              default-action redirect http://192.168.16.54/eltex_portal
              session-timeout 121
              exit
              enable
              exit


               bridge 10
              vlan 10
              ip firewall disable
               ip address 10.10.0.1/16
               ip helper-address 192.168.16.54
              service-subscriber-control any
              location USER
               protected-ports
               protected-ports exclude vlan
              enable
               exit
               interface gigabitethernet 1/0/2
              ip firewall disable
              ip address 192.168.16.140/23
               exit
               interface gigabitethernet 1/0/3.10
               bridge-group 10
              ip firewall disable
               exit
               interface gigabitethernet 1/0/4
              ip firewall disable
               ip address 30.30.30.2/24
               exit
               interface tengigabitethernet 1/0/1
              ip firewall disable
               exit
               interface tengigabitethernet 1/0/1.10
               bridge-group 10
              exit
               interface tengigabitethernet 1/0/1.20
               ip firewall disable
              ip address 20.20.20.1/24
               exit
              interface tengigabitethernet 1/0/1.30
              bridge-group 10
               exit
               interface tengigabitethernet 1/0/1.40
               bridge-group 10
              exit

              nat source
              ruleset factory
              to interface gigabitethernet 1/0/2
              rule 10
              description "replace 'source ip' by outgoing interface ip address"
              match protocol any
              match source-address any
              match destination-address any
              action source-nat interface
              enable
              exit
              exit


               ip route 0.0.0.0/0 192.168.16.145

               ip telnet server

              Источник:
              docs.eltex-co.ru

              [ESR] Настройка L2TPv3 туннеля между ESR и Cisco

              Задача: соединить ethernet сети, находящиеся за маршрутизаторами в один широковещательный домен. Топология тестовой сети:

              схема
              из картинки следует, что vESR работает в EVE-NG

              настройки VPC1:

              VPCS> sh ip



              NAME        : VPCS[1]

              IP/MASK     : 192.168.1.1/24

              GATEWAY     : 255.255.255.0

              DNS         :

              MAC         : 00:50:79:66:68:02

              LPORT       : 20000

              RHOST:PORT  : 127.0.0.1:30000

              MTU         : 1500



              настройки VPC2:

              VPCS> show ip



              NAME        : VPCS[2]

              IP/MASK     : 192.168.1.2/24

              GATEWAY     : 255.255.255.0

              DNS         :

              MAC         : 00:50:79:66:68:04

              LPORT       : 20000

              RHOST:PORT  : 127.0.0.1:30000

              MTU         : 1500



              Решение: будем использовать туннели L2tvp3, на ESR реализованы статические туннели без сигнализации, поэтому на Cisco также настроем туннель без сигнализации (режим manual).

              Конфигурация Cisco:



              l2tp-class l2tpv3

              !

              pseudowire-class l2tpv3

               encapsulation l2tpv3

               protocol none

               ip local interface FastEthernet0

              !

              interface Ethernet0

               no ip address

               xconnect 172.16.1.2 10 encapsulation l2tpv3 manual pw-class l2tpv3

                l2tp id 10 10

                l2tp cookie local 4 0

                l2tp cookie remote 4 0

              !

              interface FastEthernet0

               ip address 172.16.1.1 255.255.255.252

               speed auto

               no keepalive

              !

              Следует обратить внимание на строки

              l2tp cookie local 4 0

              l2tp cookie remote 4 0

              дело в том, что по-умолчанию Cisco не добавляет L2 sublayer header к туннельному пакету, а ESR ожидает его получить, как это описано в RFC 3931, при такой настройке, в отсутствии заголовка, ESR трактует нулевой cookie как L2SpecificSublayer с Sbit=0 (игнорировать номер последовательности) и отвечает таким же заголовком, который Cisco трактует, как нулевой cookie. В такой настройке туннель работает.

              Конфигурация ESR:

              bridge 1
                          ip firewall disable
                          no spanning-tree
                          enable
              exit

              interface gigabitethernet 1/0/1
                          ip firewall disable
                          ip address 172.16.1.2/30
              exit
              interface gigabitethernet 1/0/2

              mode switchport
              bridge-group 1

              exit

              tunnel 12tpu3 1

              protocol ip
              local session-id 10

              remote session-id 10

              bridge-group 1

              local address 172.16.1.2

              remote address 172.16.1.1

              enable
              exit

              Поверяем связанность:

              VPCS> ping 192.168.1.2



              84 bytes from 192.168.1.2 icmp_seq=1 ttl=64 time=3.851 ms

              84 bytes from 192.168.1.2 icmp_seq=2 ttl=64 time=3.530 ms

              84 bytes from 192.168.1.2 icmp_seq=3 ttl=64 time=2.172 ms

              84 bytes from 192.168.1.2 icmp_seq=4 ttl=64 time=2.282 ms

              84 bytes from 192.168.1.2 icmp_seq=5 ttl=64 time=2.957 ms

              [ESR] Производительность SIP для ESR-12/14V(F)
              В таблице 1 приведены данные количества входящих/исходящих вызовов в зависимости от голосового кодека.
              1 Количество одновременных регистраций 600
              2 Количество одновременных звонков (cps) 28
              3 Количество одновременных звонков (g711<->g711) 44
              4 Количество одновременных звонков (g722<->g726) 25
              5 Количество одновременных звонков (g711<->g726) 32
              6 Количество одновременных звонков (g711<->g722) 25
              7 Количество одновременных звонков без RTP 72

              Источник:
              docs.eltex-co.ru

              [ESR] Режим работы L2-интерфейса General
              Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-1000/1200/1500/1511/1700

              После переводе интерфейса в L2-режим работы, интерфейс может работать только в режиме general.  Использование режимов trunk или access невозможно.

              Основное отличие режима general от trunk заключается в том, что есть возможность разрешить отправку кадров НЕСКОЛЬКИХ VLAN без vlan-тега.

              Для приёма  ethernet-кадров с определенными VLAN-тегами используется следующая команда:



              интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 используются в качестве примера

              esr# configure
              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# mode switchport
              esr(config-if-gi)# switchport general allowed vlan add 100-103,107 tagged



              После применения вышеуказанной команды L2-интерфейс будет принимать ethernet-кадры с указанными VLAN-тегами и обрабатывать их на основе таблиц коммутации соответствующего VLAN. Отправляться Ethernet-кадры соответствующих VLAN'ов будут с VLAN-тегом.

              При необходимости, на L2-интерфейсе в режиме general можно настроить приём нетегированных Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.



              интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 и 109 используются в качестве примера

              esr# configure
              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# mode switchport
              esr(config-if-gi)# switchport general allowed vlan add 100-103,107 tagged
              esr(config-if-gi)# switchport general pvid 109



              После применения команды "switchport general pvid" все нетегированные кадры поступающий на интерфейс будут обрабатываться на основании таблицы коммутации соответствующего VLAN.

              Команда "switchport general pvid" отвечает за обработку только поступающих Ethernet-кадров.

              После применения команды "switchport general pvid" кадры соответствующего VLAN не будут отправляться без тега через L2-интерфейс.

              Для разрешения отправки кадров какого либо VLAN без тега необходимо использовать отдельную команду:



              интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 и 109 используются в качестве примера

              esr# configure
              esr(config)# interface gigabitethernet 1/0/1
              esr(config-if-gi)# mode switchport
              esr(config-if-gi)# switchport general allowed vlan add 100-103,107 tagged
              esr(config-if-gi)# switchport general pvid 109
              esr(config-if-gi)# switchport general allowed vlan add 109 untagged



              В качестве аргумента команды "switchport general allowed vlan untagged" может быть указан более одного идентификатора vlan.

              Источник:
              docs.eltex-co.ru
