Питание	DC
Размер базы FIB	2M IPv4/1,3M IPv6
RIB	до 72M IPv4, либо 32M IPv6
Производительность, Gbps	560
Установка в стойку esr	15U
Производительность, Mpps	720
BRAS esr	Нет
Порядковый номер реестровой записи	ТКО-839/22
Статус Минпромторг	Да
Количество портов 10G	4
Количество портов 25G	4

Производительность

Размер базы FIB

До 2M маршрутов IPv4/1,3 M IPv6 при использовании модулей LC20XGE и LC8XLGE

Габариты и вес

Размер коробки ШхВхГ, мм	750 x 600 x 600
Вес брутто, кг	50

Ключевые особенности

Надежное и высокопроизводительное решение
Широкая поддержка механизмов коммутации MPLS
Резервируемые модули с возможностью горячей замены

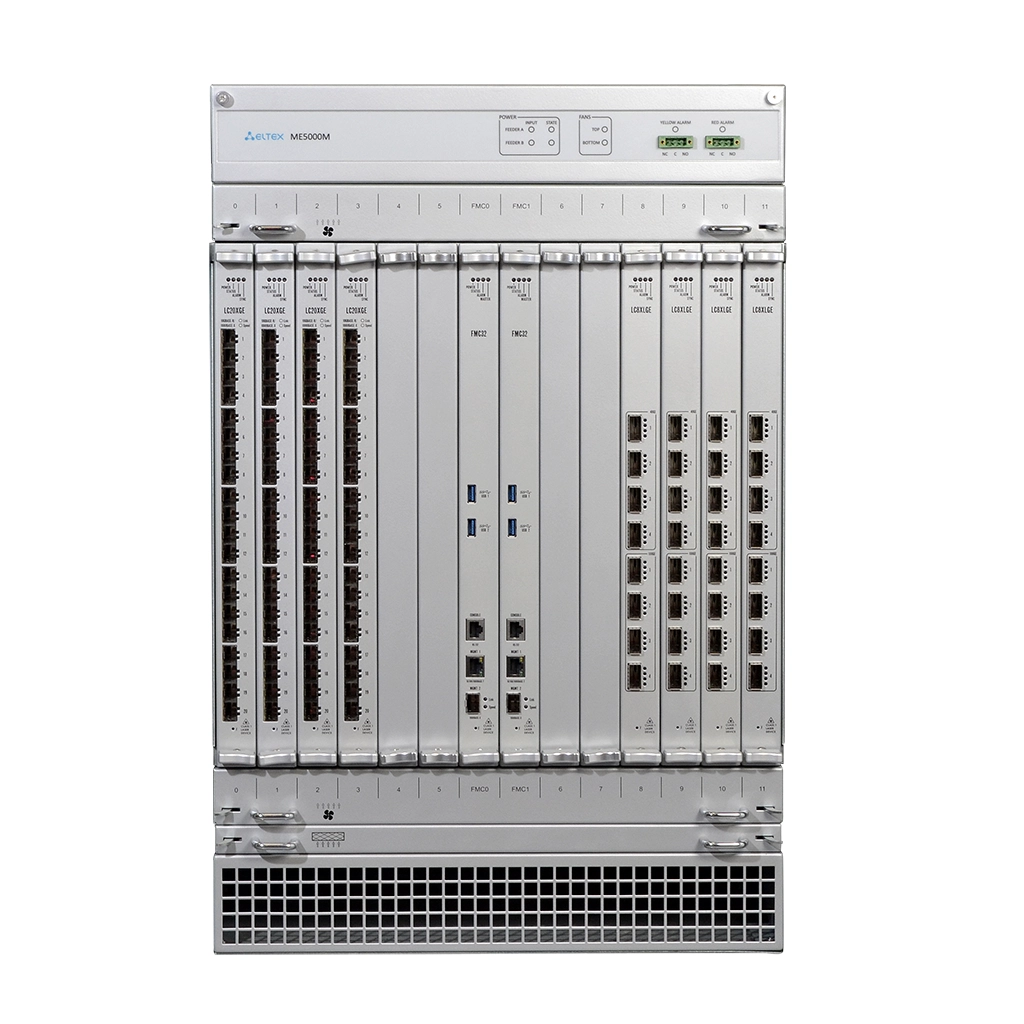

Маршрутизаторы MЕ5000M — это многофункциональные уcтройства с высокой плотностью портов, предназначенные для использования на сетях операторов связи в качестве агрегирующих маршрутизаторов и маршрутизаторов границы транспортной IP/MPLS-сети. Устройство представляет собой экономичное, надежное и высокопроизводительное решение, которое может быть использовано для организации точек присутствия оператора при предоставлении услуг передачи данных крупным заказчикам с высокими требованиями к надежности.

Комфортная гарантия и поддержка Узнать больше

Характеристики модулей

FMC32 - Модуль маршрутизации и управления

Объем оперативной памяти процессора – до 64 ГБ
Интерфейсы:
- Порт управления 1GbE RJ-45
- Порт управления 1GbE SFP
- Консольный порт RS-232 (RJ-45)
- Порты USB 2 × USB 3.0
Производительность - 3,06 Tbps
Энергопотребление - До 190 Вт

LC20XGE - Модуль интерфейсов 10GE

Интерфейсы: 20 × 10 Gbps (SFP+)
Производительность - 200 Gbps 720 Mpps
Энергопотребление - До 250 Вт

LC8XLGE - Модуль интерфейсов 40GE/100GE

Интерфейсы:
- 4 × 40GE (QSFP)
- 4 × 100GE/ 40GE (QSFP28)
Производительность - 560 Gbps 720 Mpps
Энергопотребление - До 250 Вт

ME5000-mFC2 - Модуль вентиляции

Энергопотребление - До 400 Вт

Производительность

Коммутационная производительность модуля управления и коммутации - 3,06 Тбит/с
Максимальная производительность фабрики коммутации шасси - До 6,1 Тбит/с при установке двух модулей FMC32
Максимальная пропускная способность на слот:
- До 255 Гбит/с при установке одного модуля FMC32
- До 510 Гбит/с при установке двух модулей FMC32
- Линейные карты обеспечивают обработку данных на скорости wirespeed при размере пакетов 256 байт и более
Производительность модулей линейных интерфейсов - Обработка данных на скорости wirespeed при размере пакетов 256 байт и более
Количество пакетных очередей - 96K на линейную карту
Емкость базы маршрутов FIB - До 2M маршрутов IPv4 либо 1,3M IPv6 (фактическая вместимость FIB зависит от длины префикса). Ресурс является разделяемым с таблицами ARP и IPv6 ND cache
Емкость таблицы MAC-адресов - До 750000 на линейную карту. Ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий
- Емкость базы маршрутов RIB
- До 72M маршрутов IPv4
- До 32M маршрутов IPv6
- Определяется объемом свободной оперативной памяти
Количество L3-сабинтерфейсов
- До 96K на устройство
- До 8К на линейную карту
Количество MPLS VPN-соединений (сервисных туннелей L2/L3) - До 16K на устройство
Количество MPLS LSP (транспортных туннелей) - До 16K на линейную карту
Количество ARP-записей - До 57K на линейную карту
Количество VRF (MPLS L3VPN) - До 1000 (либо до 128 при запущенных экземплярах BGP-процессов в каждом из VRF)

Конструктивное исполнение

Состав шасси

До 2 модулей управления и коммутации
До 12 модулей линейных интерфейсов
Вертикальное расположение модулей

Резервирование

Резервирование модулей маршрутизации и управления
Два ввода питания, распределенная схема электропитания модулей с резервированием «1+1»
Резервирование модулей вентиляции

Функции интерфейсов

Группы интерфейсов LAG, LACP
Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
Интерфейсы IP unnumbered, функциональность Proxy ARP
Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
Равномерная балансировка трафика в группе
Multi-chassis LAG
Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
Зеркалирование трафика SPAN, RSPAN, в том числе на основе ACL
Поддержка SyncE
Поддержка QSFP-breakout с разбиением 4×10G и 4×25G
Поддержка объединения 4×10G интерфейсов в один 40G-интерфейс

Протоколы и функции уровня L2

Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
Поддержка IEEE bridging (IEEE 802.1d)
Поддержка VLAN (IEEE 802.1q)
Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
Поддержка DHCP Snooping для бридж-доменов
Поддержка протокола LLDP
Поддержка EVPN/MPLS
Поддержка EVPN/VXLAN
Поддержка Ethernet ACL

Протоколы и функции уровня L3

Поддержка статической unicast-маршрутизации IPv4, IPv6
Поддержка протокола IS-IS
Поддержка IS-IS multi-instance
Поддержка протоколов OSPFv2 и OSPFv3
Поддержка OSPFv2 и OSPFv3 multi-instance
Поддержка OSPF multi-area adjacency (RFC 5185)
Поддержка протокола Border Gateway Protocol (BGP)
Поддержка BGP FlowSpec для IPv4/IPv6 unicast (control-plane и data-plane) и для VPNv4/VPNv6 (только control-plane)
Поддержка BGP Route Reflector, BDP Additional Path
Поддержка фильтрации маршрутов (routemap, prefix-list)
Поддержка маршрутизации по политикам (Policy-based routing, PBR)
Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер
Поддержка IPv4 ACL (access control lists) для транзитного трафика
Поддержка IPv6 ACL (access control lists) для транзитного трафика
Балансировка нагрузки ECMP
Поддержка VRF
Поддержка маршрутизации между VRF (Inter-VRF routing)
Поддержка протоколов RIPv2 и RIPng

Управление Multicast

Поддержка PIM-SM, PIM-SSM, Anycast RP
Поддержка IGMP v2/v3, SSM mapping
Поддержка протокола MSDP
Поддержка MulticastVPN поверх mLDP
Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)
Поддержка BGP IPv4 multicast для PIM RPF

Функции MPLS

Поддержка Label Distribution Protocol (LDP)
Поддержка LDP FRR
Поддержка mLDP
Поддержка аутентификации LDP (MD5)
Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов
Поддержка аутентификации RSVP-TE
Поддержка RSVP-TE FRR (detour, facility)
Поддержка RSVP-TE end-to-end protection
Поддержка RSVP-TE autobandwidth
Поддержка BGP IPv4 multicast для PIM RPF
Поддержка Multiprotocol extensions for BGP-4
Поддержка BGP labeled unicast
Поддержка MPLS pseudowire с функционалом PW backup
Поддержка MPLS FAT PW (flow-aware transport)
Поддержка MPLS L2VPN
- VPWS
- VPLS LDP signalling («Martini»)
- VPLS BGP autodiscovery/signalling («Kompella»)
- L2VPN Inter-AS option B, option C
Поддержка MPLS L3VPN
- L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
- BGP 6VPE
- L3VPN Inter-AS option A, option B, option C
- Назначение меток в режиме label-per-vrf
Утилиты LSP ping и LSP traceroute
Поддержка LDPoRSVP
Поддержка Carrier Supporting Carrier (CsC)

QoS

Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
До 8 очередей на логический интерфейс, одна SP-очередь
Поддержка счетчиков на очередях QoS
Поддержка Weighted random early detection (WRED)
Настройка размера очередей и размера вспышек (burst)
Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
Маркировка и обработка QoS на основе списков контроля доступа (ACL), ACL policing
Storm Control

Управление и мониторинг

Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
Протокол NETCONF
Экспорт статистических данных (Netflow v9, v5, IPFIX)¹
Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
Удаленная смена ПО
Мониторинг параметров и ресурсов системы
Поддержка syslog
Синхронизация времени, протоколы NTP, SNTP
Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
Возможность ограничения скорости перехвата трафика на CPU
Поддержка ELTEX IP SLA

Функции обеспечения надежности

Резервирование модулей управления, время обнаружения аварии одного из модулей — не более 300 мс
Синхронизация FIB/ARP-таблиц между модулями управления
Graceful Restart для протоколов маршрутизации
Non-stop forwarding
Обновление ПО с минимальным перерывом сервиса (In-service Software Upgrade)
Хранение двух версий ПО на внутреннем накопителе
Возможность отката на предыдущую версию ПО при проведении обновления

Физические характеристики и условия окружающей среды

Вентиляция корпуса
Воздушный поток спереди назад (front-to-back)
Два сменных модуля вентиляции с возможностью горячей замены
Источники питания
Два ввода питания постоянного тока 36–72 В
Распределенная система управления с резервированием
Максимальная потребляемая мощность - 4200 Вт
Диапазон рабочих температур - От 0 до 45 °C
Масса
- Шасси в сборе без LC/FMC – 46,7 кг
- FMC32 – 3,42 кг
- LC20XGE – 3,7 кг
- LC8XLGE – 3,9 кг
- ME5000-mFC2 – 6,28 кг
- МЕ5000-FP – 0,76 кг
Габаритные размеры (Ш × В × Г)
- Шасси – 487 × 661 × 495 мм
- FMC32 – 30 × 358,5 × 397 мм LC20XGE – 30 × 358 × 397 мм
- LC8XLGE – 30 × 358 × 397 мм
- ME5000-mFC2 – 436 × 43 × 446 мм
- МЕ5000-FP – 30 × 341,5 × 397 мм

Набор функций соответствует версии ПО 3.7.0

¹Требуется наличие аппаратного модуля сбора статистики на линейных картах с активированным Netflow/IPFIX.
