Макс. скорость портов	100 G
Статус Минпромторг	Нет
ФСТЭК	Нет
Количество портов 10G	18
Количество портов 100G	4
Размер базы FIB	1M IPv4/512k IPv6
RIB	до 5,9M IPv4 либо до 4M IPv6
Производительность, Mpps	2800

Функции

BRAS

Нет

Физические характеристики

Питание, В	DC
Установка в стойку esr	15U

Габариты и вес

Размер коробки ШхВхГ, мм	492 x 666 x 500
Вес брутто, кг	48.5

Производительность

Производительность фабрики коммутации модуля FMC16 - 1,4 Тбит/с
Максимальная производительность коммутационной фабрики - До 2,8 Тбит/с при установке двух модулей FMC16
Оперативная память - 16 Гб на модуле FMC16
Максимальная пропускная способность на слот:
- До 138 Гбит/с при установке одного модуля FMC16
- До 276 Гбит/с при установке двух модулей FMC16
- Линейные модули обеспечивают обработку данных на скорости wirespeed при размере пакетов не менее 256 байт
- Слоты 0 и 11 имеют пропускную способность 46 Гбит/с при установке одного модуля FMC16 либо 92 Гбит/с при установке двух модулей FMC16
Количество модулей маршрутизации и управления - До 2 модулей FMC на шасси
Количество линейных модулей - До 12 модулей LC на шасси
Расположение модулей - Вертикальное
Резервирование и надежность:
- Резервирование модулей маршрутизации и управления
- Резервирование ПО
- Распределённая схема электропитания, два ввода питания
- Резервирование модулей вентиляции

Ресурсы

Количество очередей - 96K на линейный модуль
Емкость базы маршрутов FIB:
- Ресурс является разделяемым с таблицами ARP и IPv6 ND cache
- До 1M маршрутов IPv4/512K IPv6 при использовании модулей LC18XGE
- До 2M маршрутов IPv4/1,3M IPv6¹ при использовании модулей LC20XGE и LC8XLGE (фактическая вместимость FIB зависит от длины префикса)
Емкость таблицы MAC-адресов:
- Ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий
- До 262 144 на линейный модуль для LC18XGE
- До 750 000 на линейный модуль для LC20XGE, LC8XLGE
Емкость базы маршрутов RIB:
- Определяется объемом свободной оперативной памяти
- До 5,9M маршрутов IPv4
- До 4M маршрутов IPv6
Количество L3 субинтерфейсов:
- До 16K на устройство
- До 4K на линейный модуль для LC18XGE
- До 8К на линейный модуль для LC20XGE и LC8XLGE
Количество MPLS VPN-соединений (сервисных туннелей L2/L3):
- Ресурс, разделяемый с L3VPN/ARP-интерфейсами
- До 12K на устройство (при наличии в системе модулей LC18XGE)
- До 16K на устройство (при использовании только LC20XGE и LC8XLGE)
Количество MPLS LSP (транспортных туннелей):
- До 6K на линейную карту при использовании LC18XGE
- До 16K на линейную карту при использовании только LC8XGE/LC20XGE
Количество ARP-записей:
- До 20K при использовании LC18XGE
- До 57K при использовании LC8XGE/LC20XGE
Количество VRF (MPLS L3VPN):
- До 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)

Модули маршрутизации и управления

FMC16:
- Порты управления 2х1GbE (RJ-45)
- Консольный порт RS-232 (RJ-45)
- Порт для подключения USB-устройств 1 × USB 2.0
Производительность 1,4 Tbps

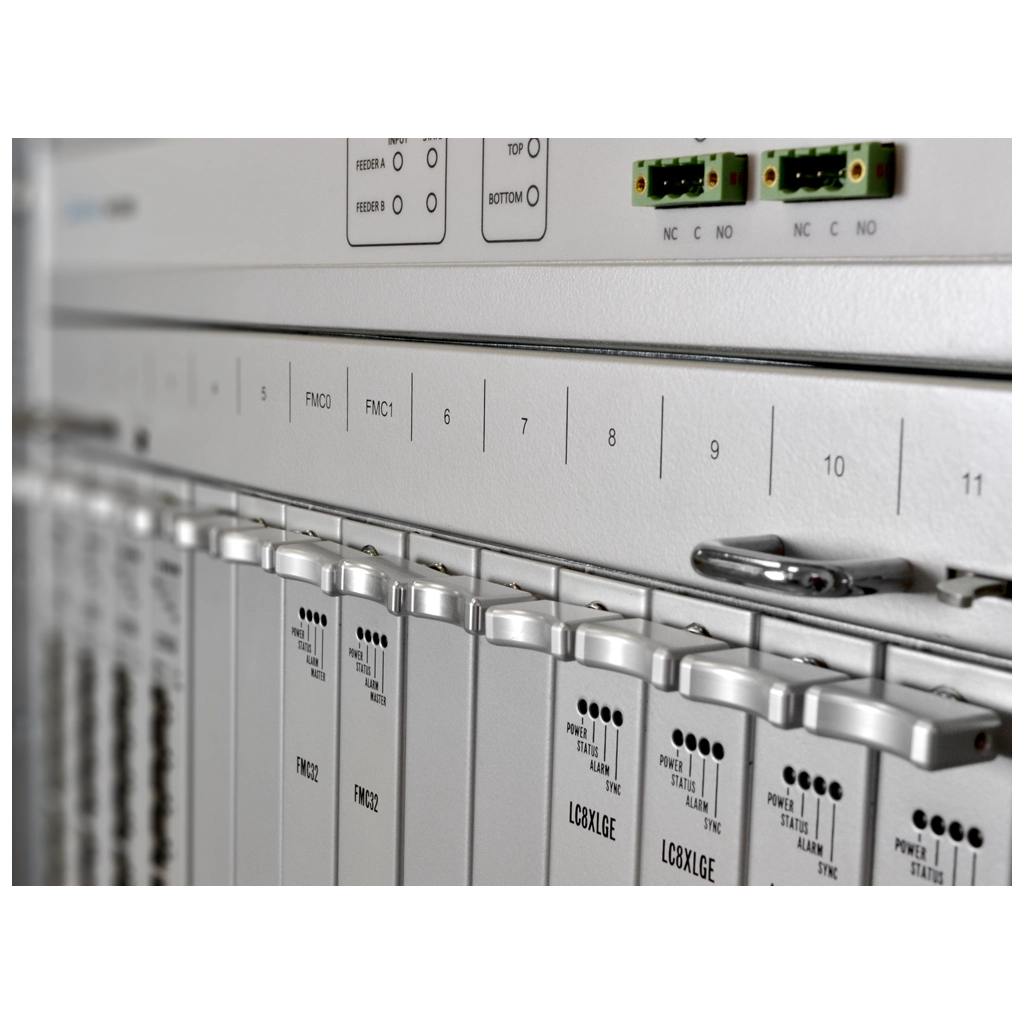

Линейные модули

LC18XGE 18x10Gbps (SFP+), Производительность 180 Gbps, 350 Mpps
LC20XGE 20x10Gbps (SFP+), Производительность 200 Gbps, 720 Mpps
LC8XLGE 4x40GE (QSFP) + 4x100GE/40GE (QSFP28), Производительность 560 Gbps, 720 Mpps

Энергопотребление компонентов

FMC16 - До 200 Вт
LC18XGE - До 200 Вт
LC20XGE - До 250 Вт
LC8XLGE - До 250 Вт
ME5000-FB - До 400 Вт

Физические характеристики

Вентиляция корпуса - Воздушный поток спереди назад (front-to-back). Два сменных модуля вентиляции с возможностью горячей замены.
Источники питания - Два ввода питания постоянного тока 36-72 В
Максимальная потребляемая мощность - 4200 Вт
Диапазон рабочих температур от 0 до 45 C⁰
Масса:
- Шасси в сборе без LC/FMC - 46,7 кг
- FMC16 - 3,4 кг
- LC18XGE - 3,6 кг
- LC20XGE - 3,7 кг
- LC8XLGE - 3,9 кг
Габаритные размеры (ШхВхГ) 487 x 661 x 495 мм

Функции интерфейсов

Группы интерфейсов LAG, LACP
Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
Интерфейсы IP unnumbered, функциональность Proxy ARP
Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
Равномерная балансировка трафика в группе
Multi-chassis LAG
Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
Traffic mirroring — SPAN, RSPAN
Поддержка QSFP-breakout с разбиением 4×10G и 4×25G
Поддержка объединения 4×10G интерфейсов в один 40G-интерфейс

Функции уровня L2

Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
Поддержка IEEE bridging (IEEE 802.1d)
Поддержка VLAN (IEEE 802.1q)
Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
Поддержка DHCP Snooping для бридж-доменов
Протокол LLDP
Поддержка EVPN/MPLS
Поддержка EVPN/VXLAN

Протоколы и функции уровня L3

Поддержка статической unicast-маршрутизации IPv4, IPv6
Поддержка протокола IS-IS
Поддержка OSPFv2, OSPFv3
Поддержка Border Gateway Protocol (BGP)
Поддержка BGP Route Reflector, BDP Additional Path
Поддержка BGP FlowSpec для IPv4 unicast
Поддержка фильтрации маршрутов (routemap, prefix-list)
Поддержка маршрутизации по политикам (Policy-based routing, PBR)
Поддержка интерфейсов в режиме unnumbered
Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер
Поддержка IPv4 ACL (access control lists) для транзитного трафика
Балансировка нагрузки ECMP
Поддержка VRF
Поддержка маршрутизации между VRF (Inter-VRF routing)
Поддержка RIPv2/RIPng

Управление Multicast

Поддержка PIM-SM, PIM-SSM, Anycast RP
Поддержка IGMP v2/v3, SSM mapping
MSDP
Поддержка MulticastVPN поверх mLDP
Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)

Функции MPLS

Поддержка Label Distribution Protocol (LDP)
Поддержка LDP FRR
Поддержка mLDP
Поддержка аутентификации LDP (Md5)
Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов
Поддержка аутентификации RSVP-TE
Поддержка RSVP-TE FRR (detour, facility)
Поддержка RSVP-TE end-to-end protection
Поддержка RSVP-TE autobandwidth
Поддержка Multiprotocol extensions for BGP-4
Поддержка BGP labeled unicast
Поддержка MPLS pseudowire с функциональностью PW backup
Поддержка MPLS FAT PW (flow-aware transport)
Поддержка MPLS L2VPN
- VPWS
- VPLS LDP signalling («Martini»)
- VPLS BGP autodiscovery/signalling («Kompella»)
- L2VPN Inter-AS option C
Поддержка MPLS L3VPN
- L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
- BGP 6VPE
- L3VPN inter-AS option A, option C
- Назначение меток в режиме label-per-vrf
Утилиты LSP ping и LSP traceroute
Поддержка LDPoRSVP

QoS

Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
До 8 очередей на логический интерфейс, одна SP-очередь
Поддержка счетчиков на очередях QoS
Поддержка Weighted random early detection (WRED)
Настройка размера очередей и размера вспышек (burst)
Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
Маркировка и обработка QoS на основе списков контроля доступа (ACL)
Storm Control

Управление и мониторинг

Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
Протокол NETCONF
Экспорт статистических данных (Netflow v9, v5, IPFIX)²
Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
Удаленная смена ПО
Мониторинг параметров и ресурсов системы
Поддержка syslog
Синхронизация времени, протоколы NTP, SNTP
Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
Возможность ограничения скорости перехвата трафика на CPU
Поддержка ELTEX IP SLA

Функции обеспечения надежности

Резервирование модулей управления, время обнаружения аварии одного из модулей — не более 300 мс
Синхронизация FIB/ARP-таблиц между модулями управления
Graceful Restart для протоколов маршрутизации
Non-stop forwarding
Обновление ПО с минимальным перерывом сервиса (In-service Software Upgrade)
Хранение двух версий ПО на внутреннем накопителе
Возможность отката на предыдущую версию ПО при проведении обновления

¹В будущих версиях ПО емкость будет увеличена до 4M/2,7М.²Требуется наличие модуля статистики ME5000-SM-STAT/ME5000-SM-STAT2 в фиксированном устройстве либо на всех линейных картах модульного устройства

Наименование	Описание
Каркас
Каркас MЕ5000	Шасси универсального пограничного маршрутизатора ME5000
Линейные модули
LC18XGE	Линейный модуль 18x 10Gbps 10GBASE-R/1000BASE-X (SFP+)
LC20XGE	Линейный модуль 20x 10Gbps 10GBASE-R/1000BASE-X (SFP+)
LC8XLGE	Линейный модуль 4x 40Gbps (QSFP) + 4x40/100 Gbps (QSFP28)
Модули маршрутизации и управления
FMC16	Модуль маршрутизации и управления
Прочие модули
ME5000-FB	Модуль вентиляции (обязательна установка двух модулей в шасси)
ME5000-FP	Заглушка слота

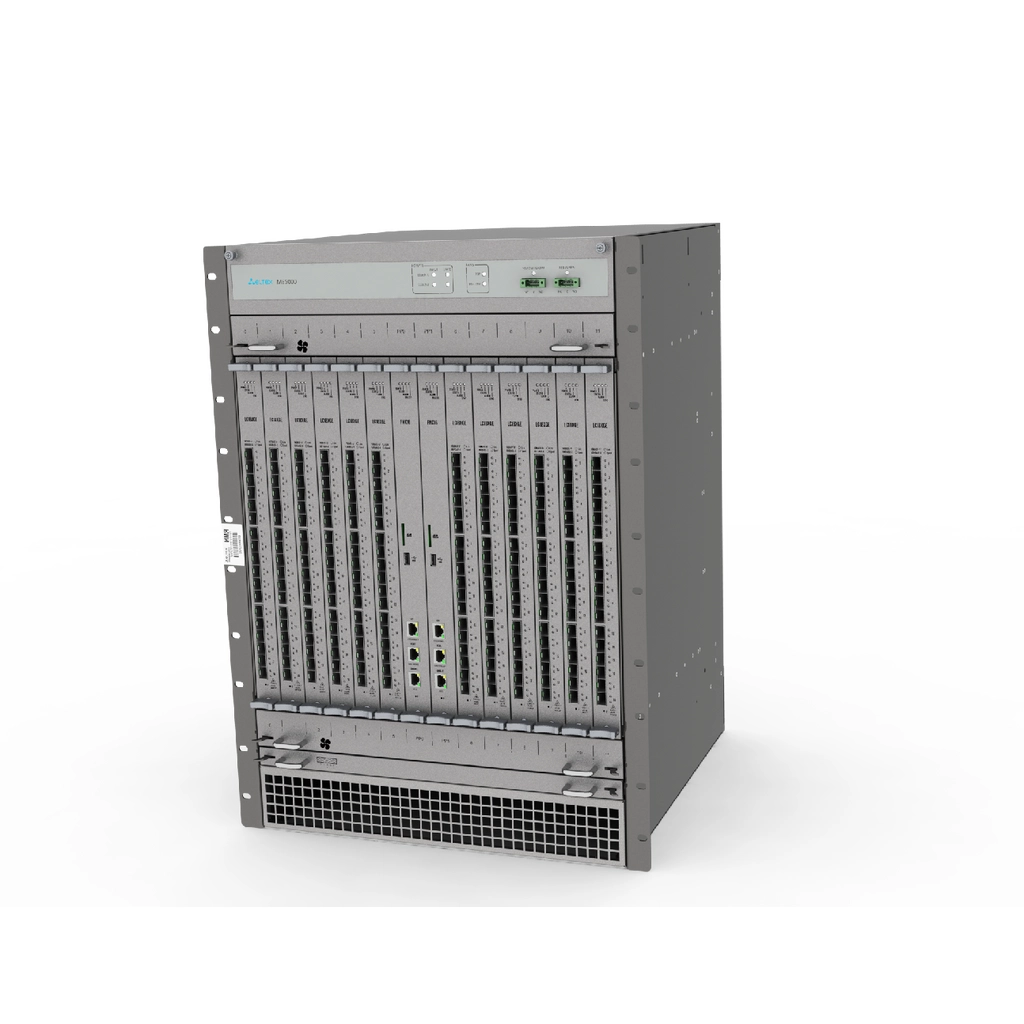

MЕ5000 – это серия высокопроизводительных маршрутизаторов с высокой плотностью портов, предназначенная для использования в ядре сети в центрах обработки данных и на сетях операторов связи в качестве пограничных маршрутизаторов и маршрутизаторов сети агрегации. Модульный дизайн устройств обеспечивает гибкое масштабирование и возможность адаптации под различные требования заказчиков как по пропускной способности, так и по типам сетевых портов.

Маршрутизаторы предоставляют собой экономичное, компактное и высокопроизводительное решение, которое может быть использовано для организации точек присутствия оператора при предоставлении услуг передачи данных крупным заказчикам с высокими требованиями к надежности. Отказоустойчивость устройств обеспечивается путем резервирования источников питания (1+1) и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве

Основными функциональными возможностями устройства, помимо маршрутизации и коммутации трафика, является широкая поддержка механизмов коммутации MPLS, в том числе сервисов MPLS Layer3 VPN, VPLS (Kompella/Martini), VPWS с возможностями pseudowire backup, маршрутизация Multicast-трафика с поддержкой протоколов PIM-SM/PIM-SSM/MSDP/Anycast PIM, а также широкие возможности QoS, позволяющие использовать устройства в качестве граничных маршрутизаторов сети для терминации клиентских сервисов.

Состав платформы

ME5000 является высокопроизводительным модульным маршрутизатором, аппаратная архитектура которого обеспечивает гибкое масштабирование и возможность аппаратного конфигурирования под различные требования как по пропускной способности, так и по типам сетевых интерфейсов. Модули маршрутизатора ME5000 устанавливаются в шасси -стандартный 19" евроконструктив 15U. В шасси предусмотрены два слота для установки модулей управления и коммутации FMC и 12 слотов для установки линейных модулей LC.
