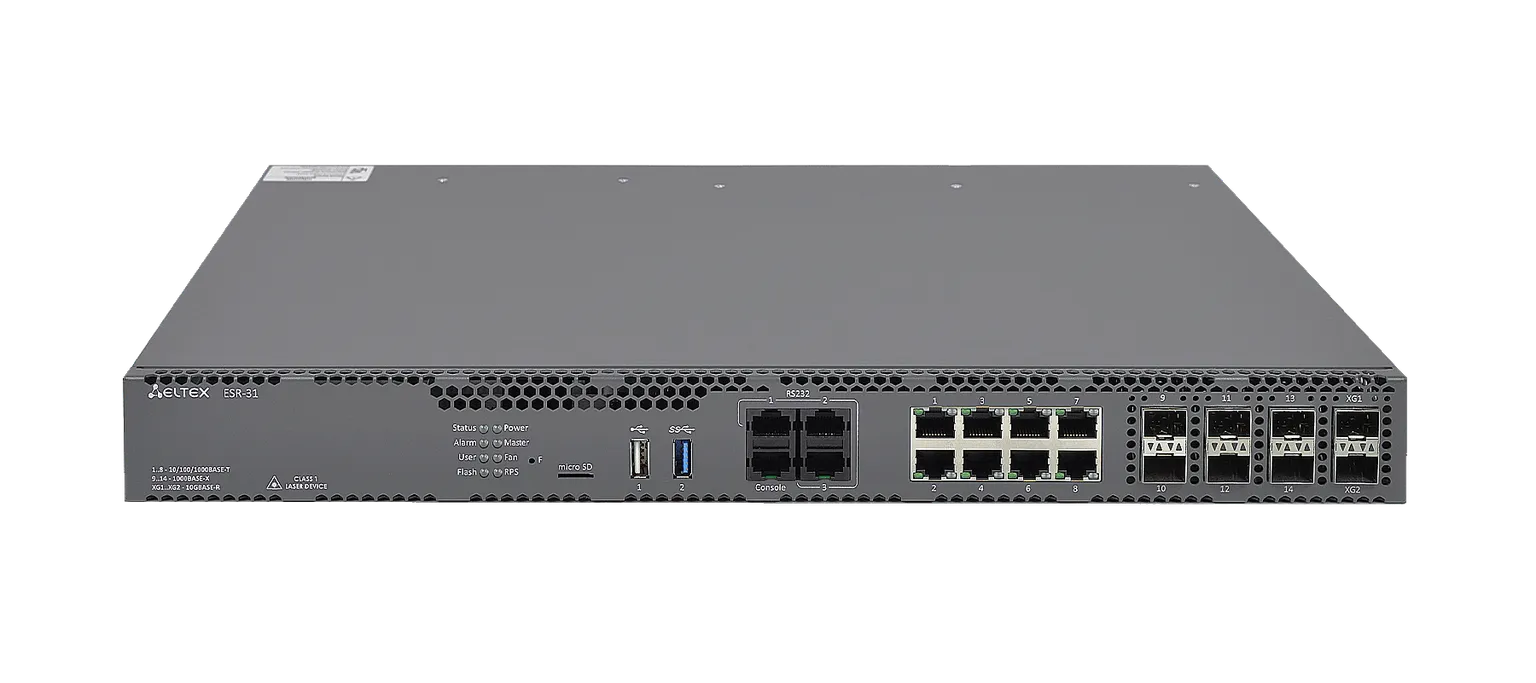

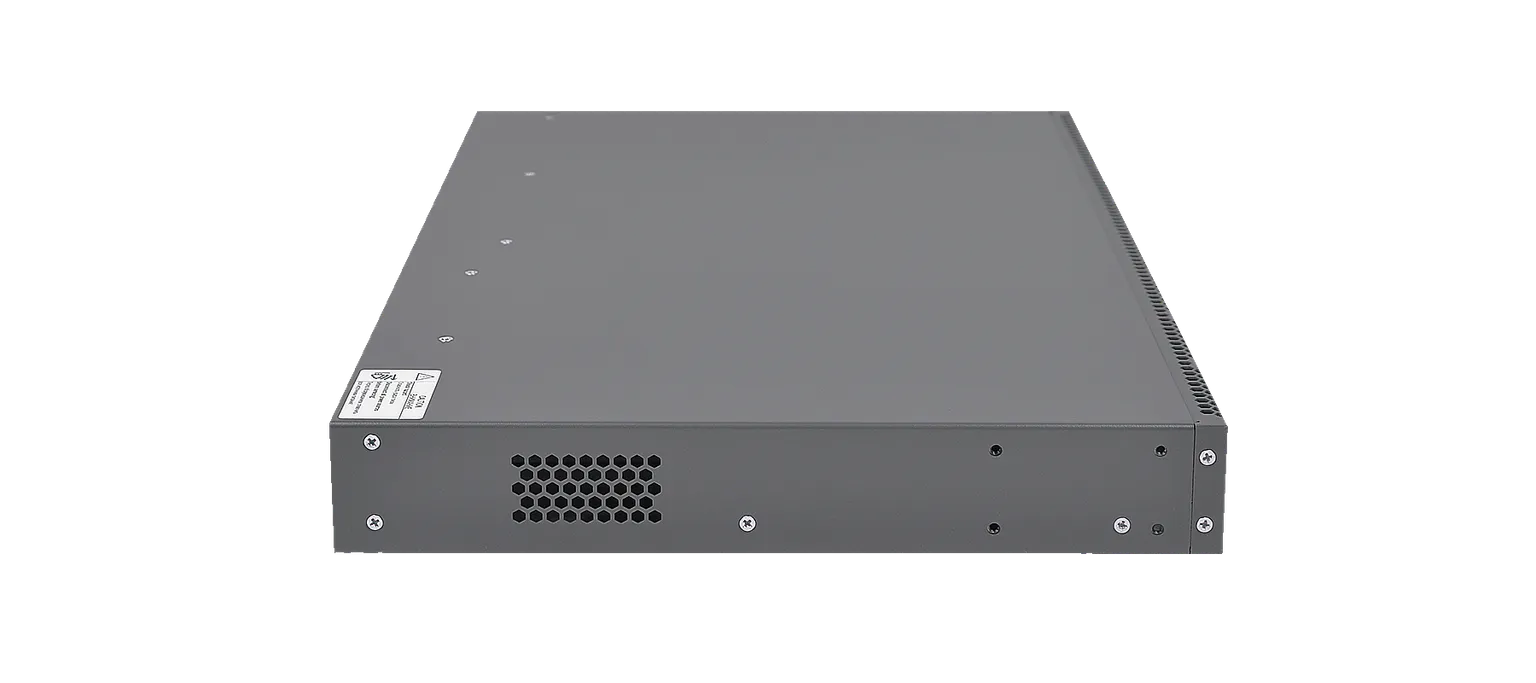

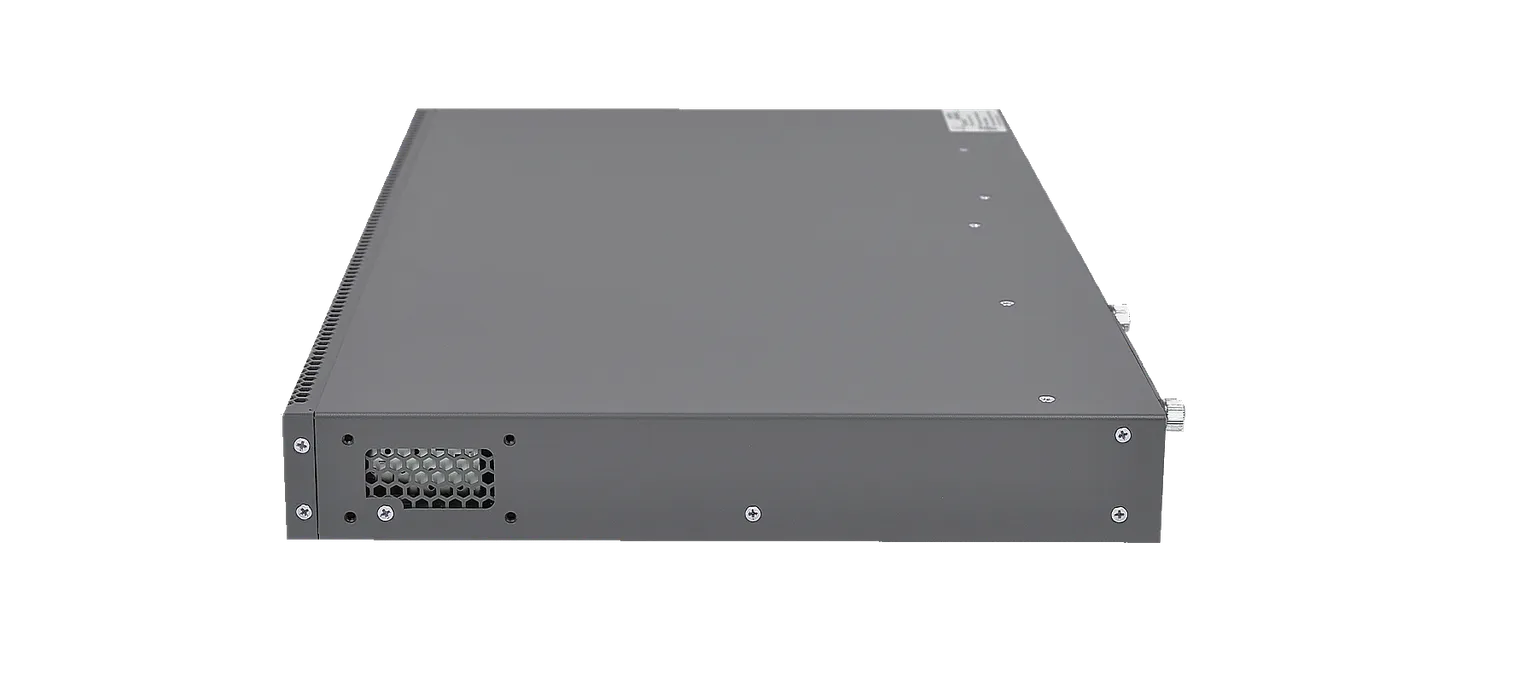

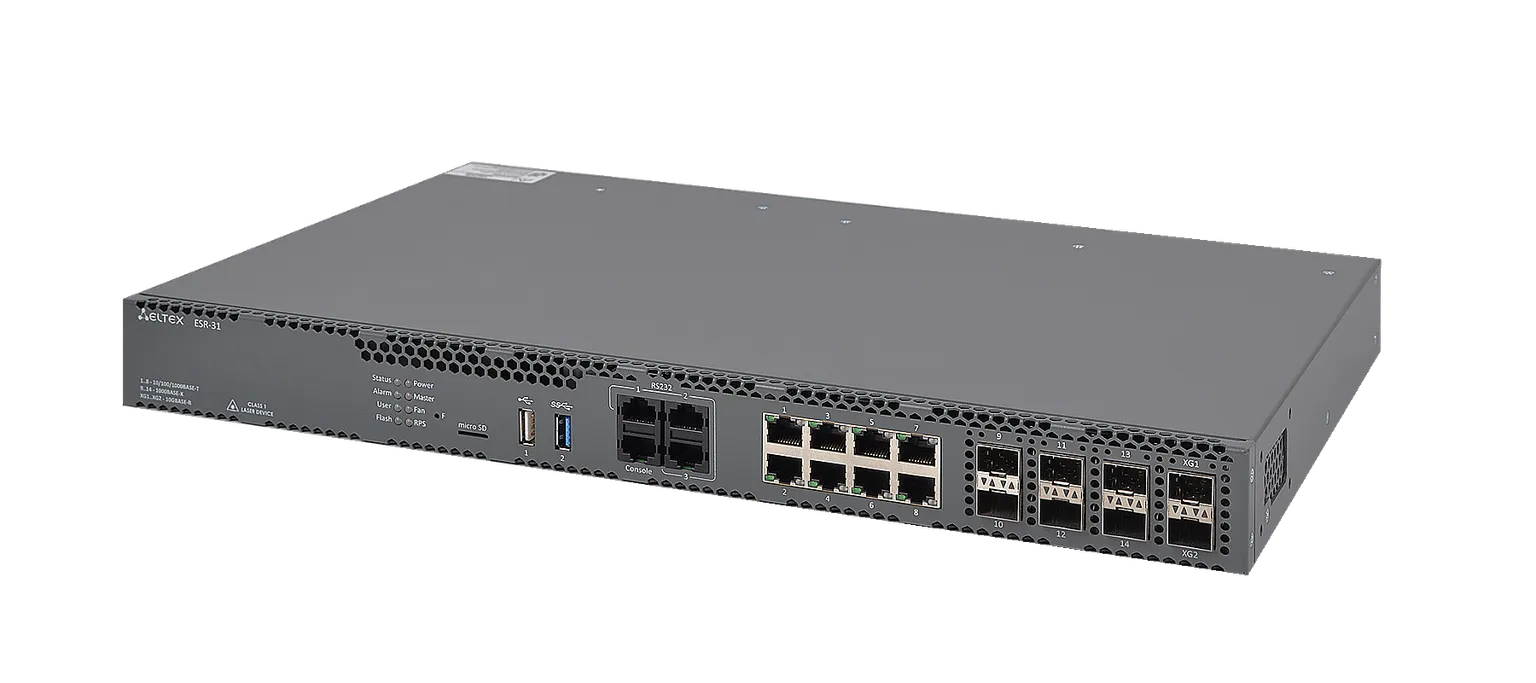

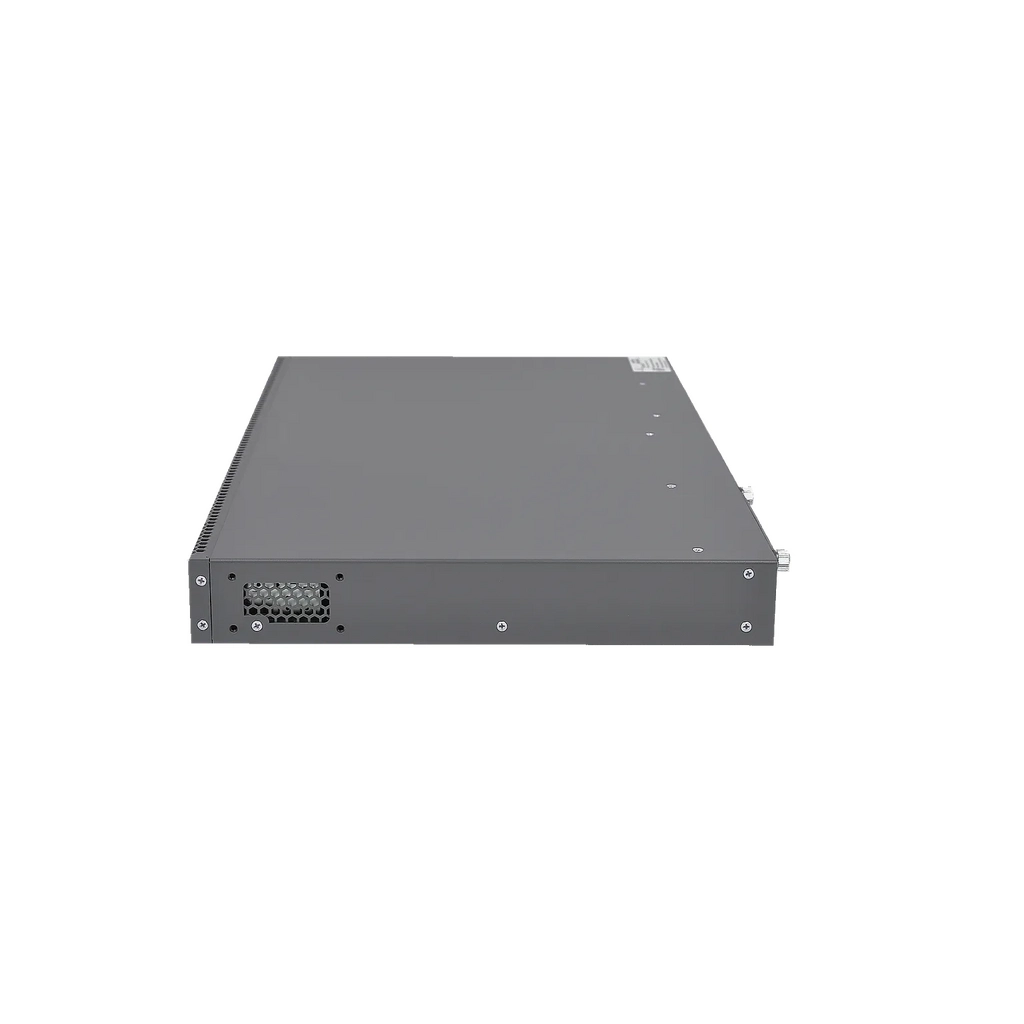

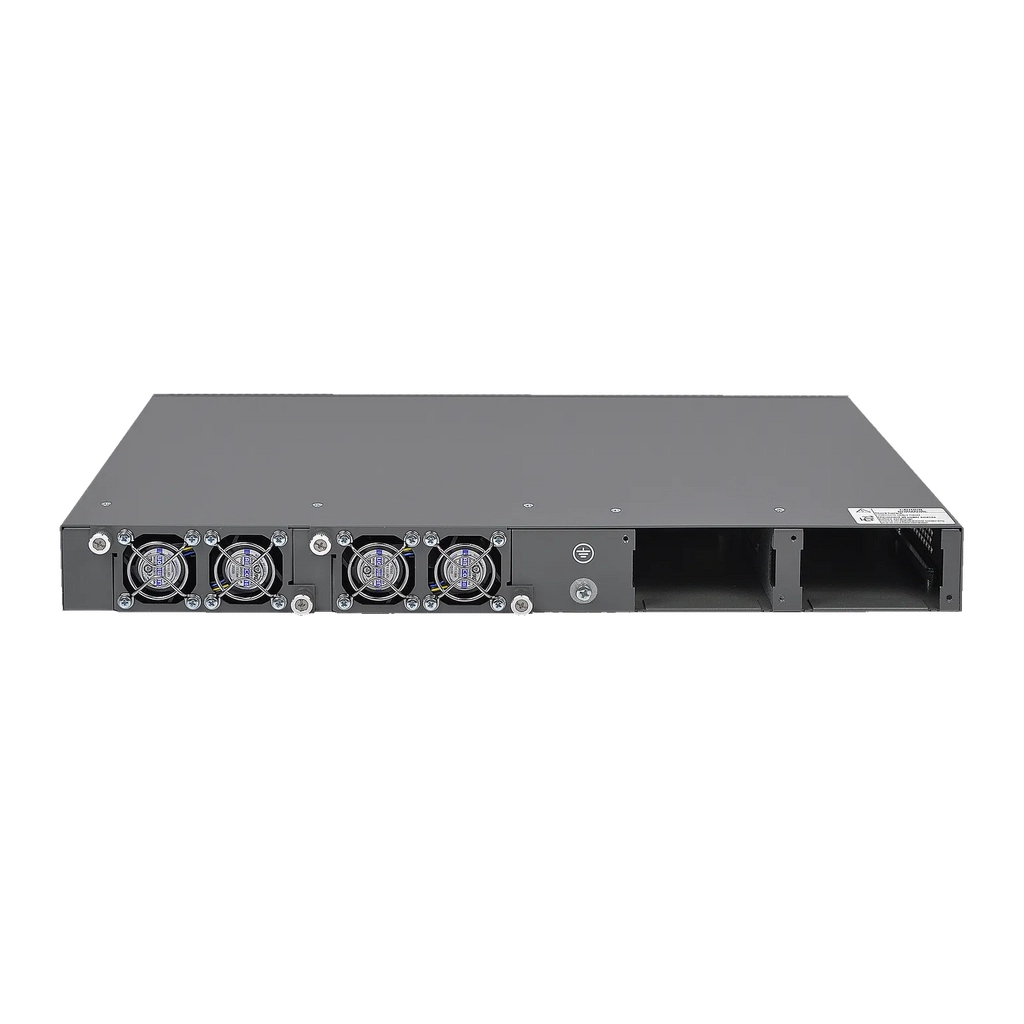

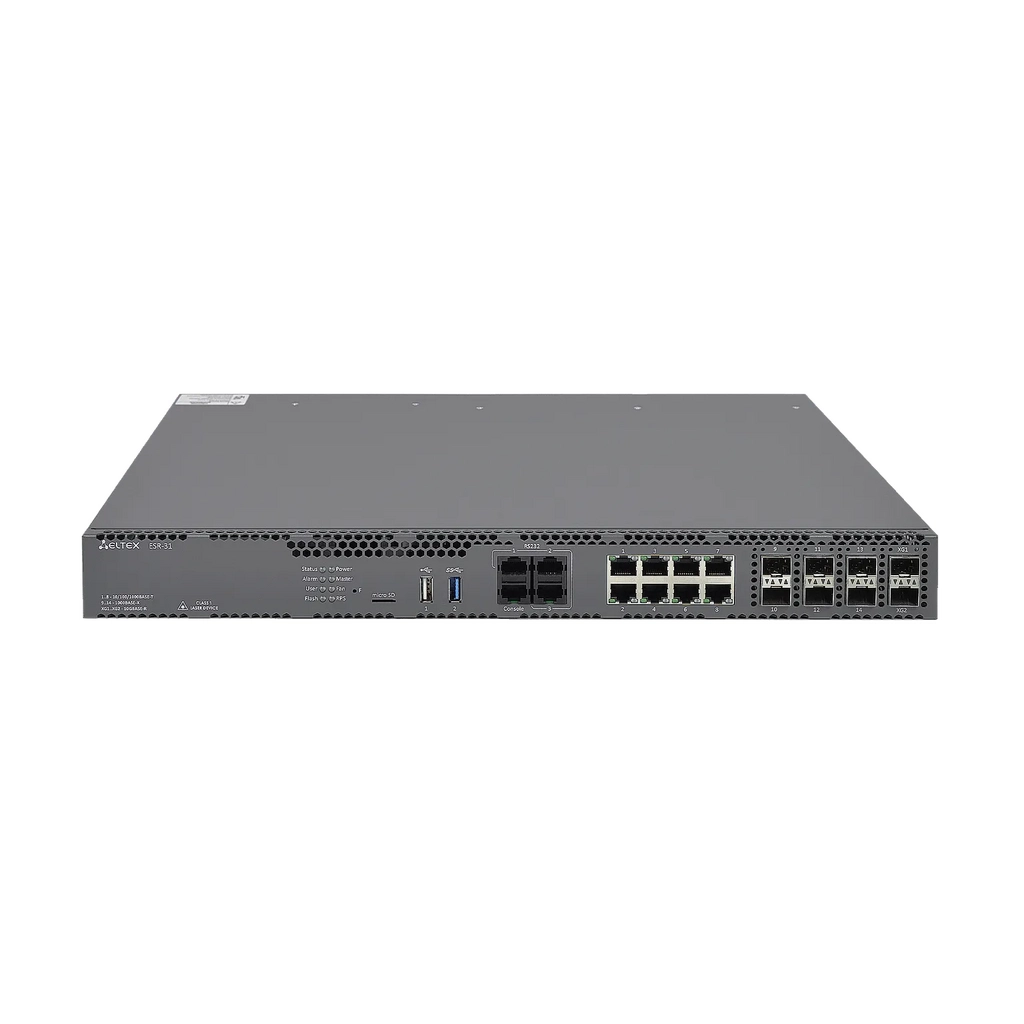

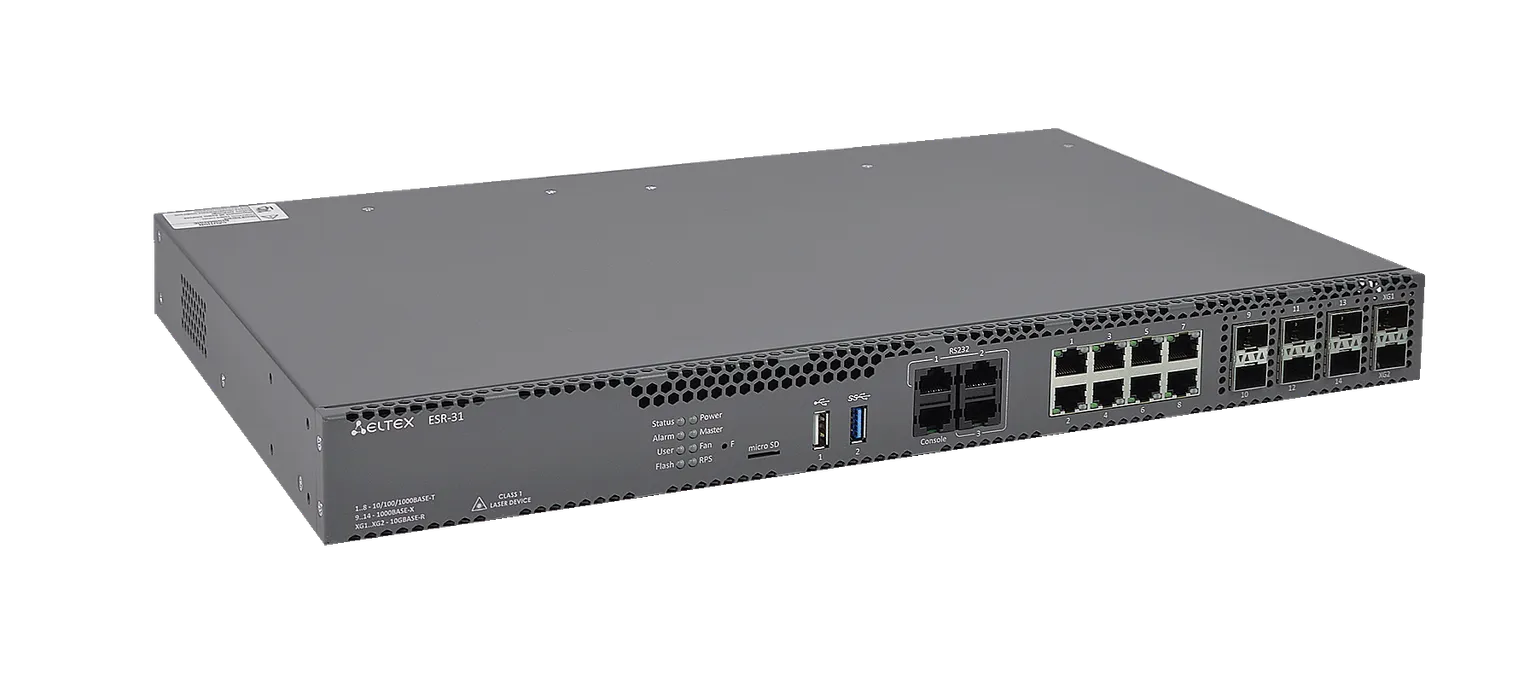

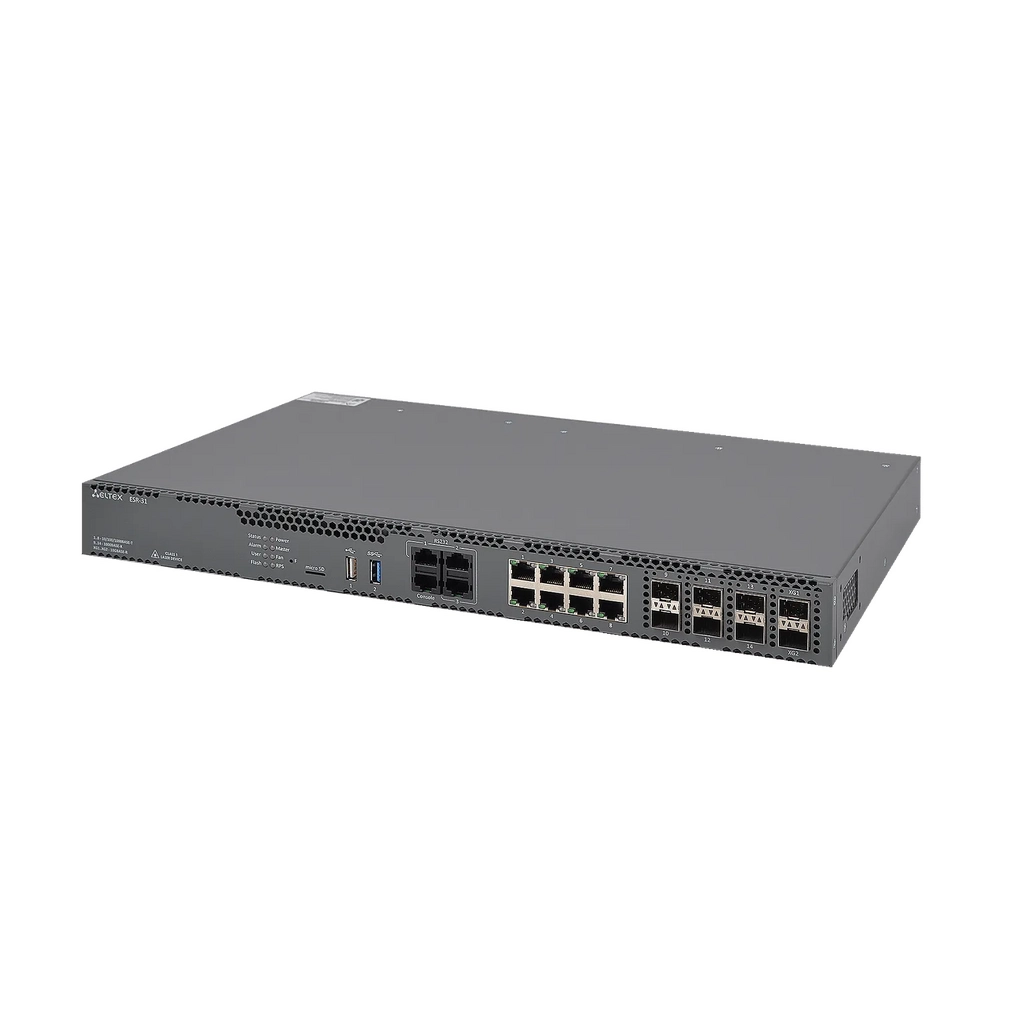

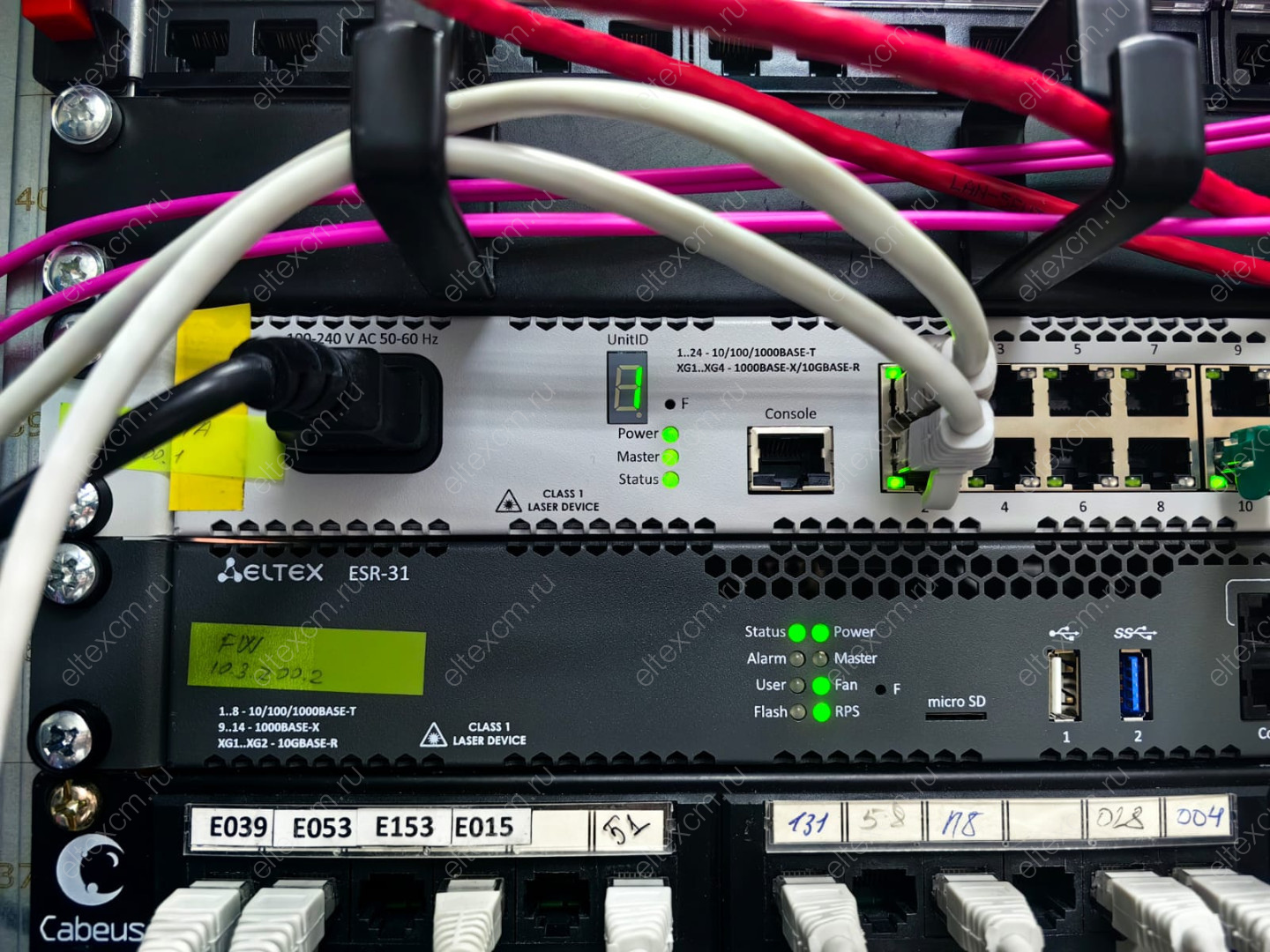

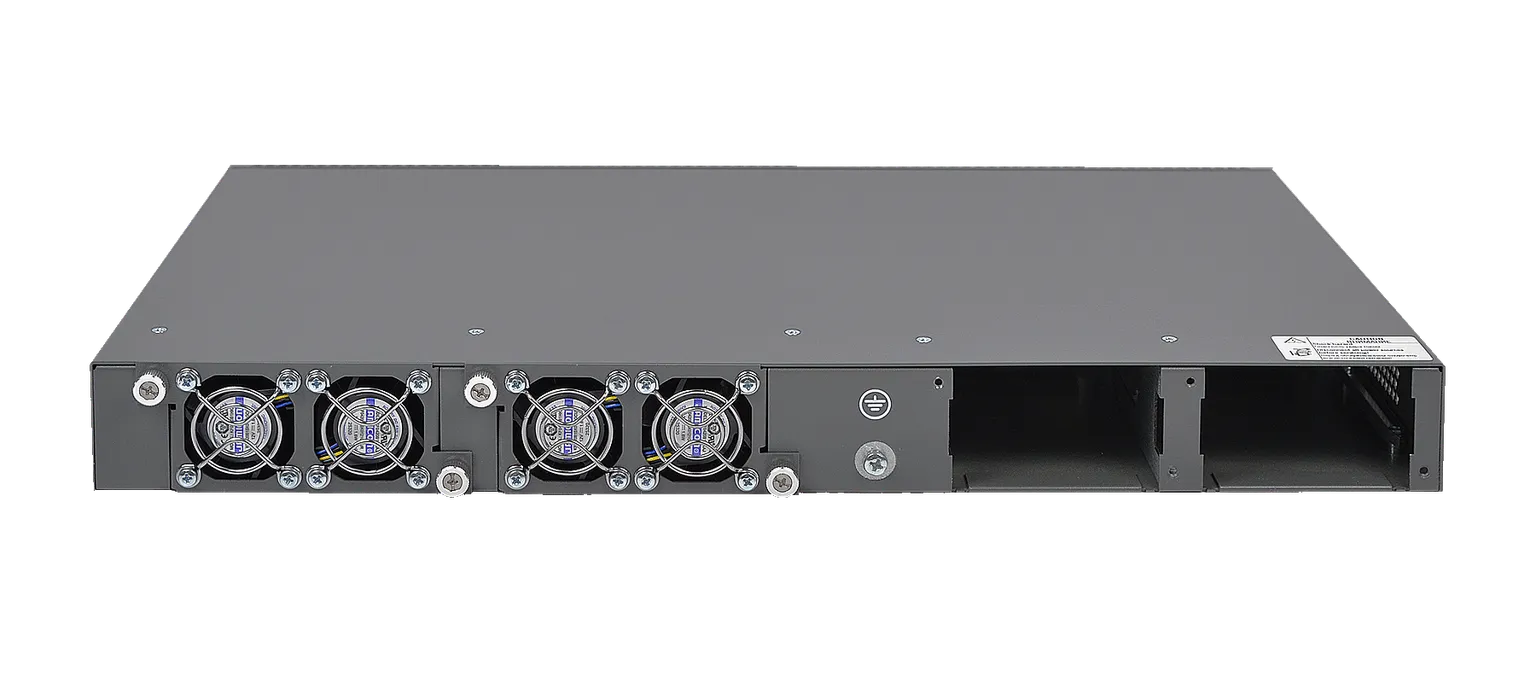

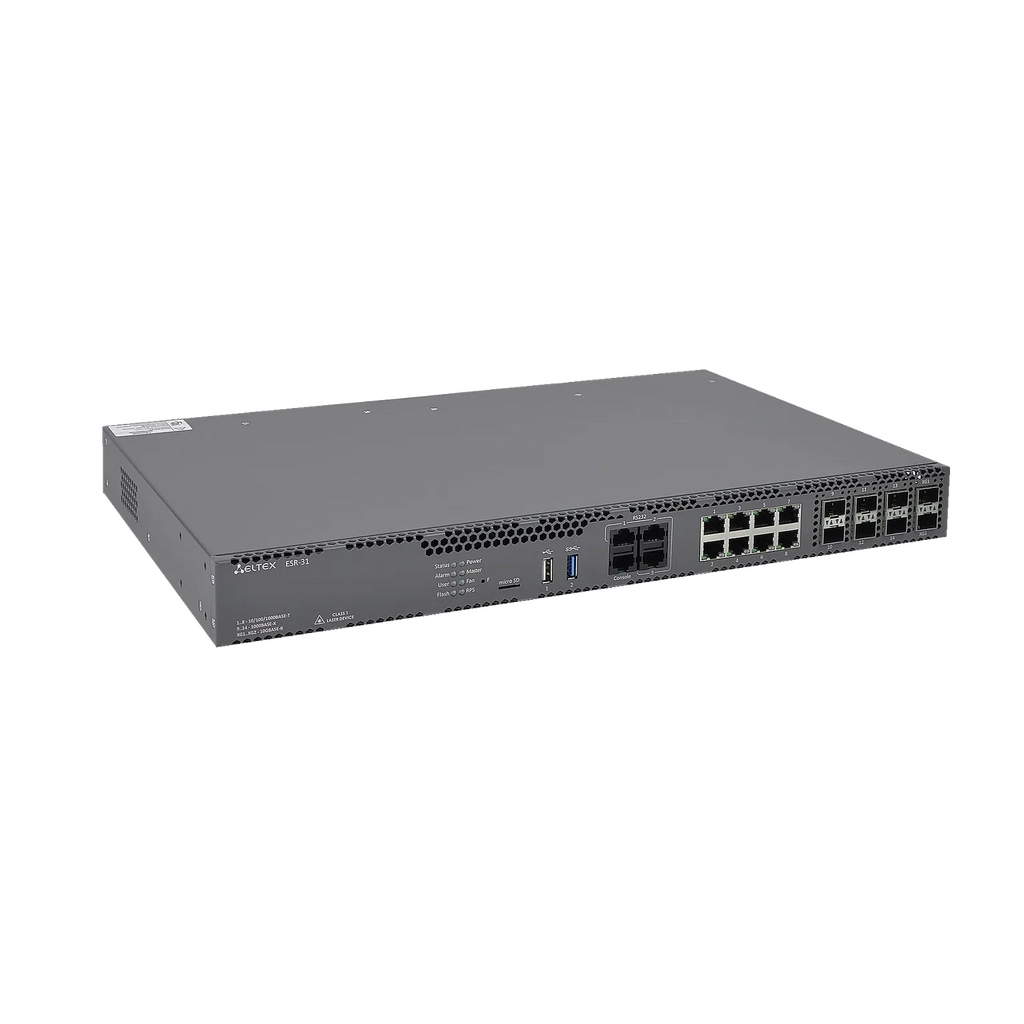

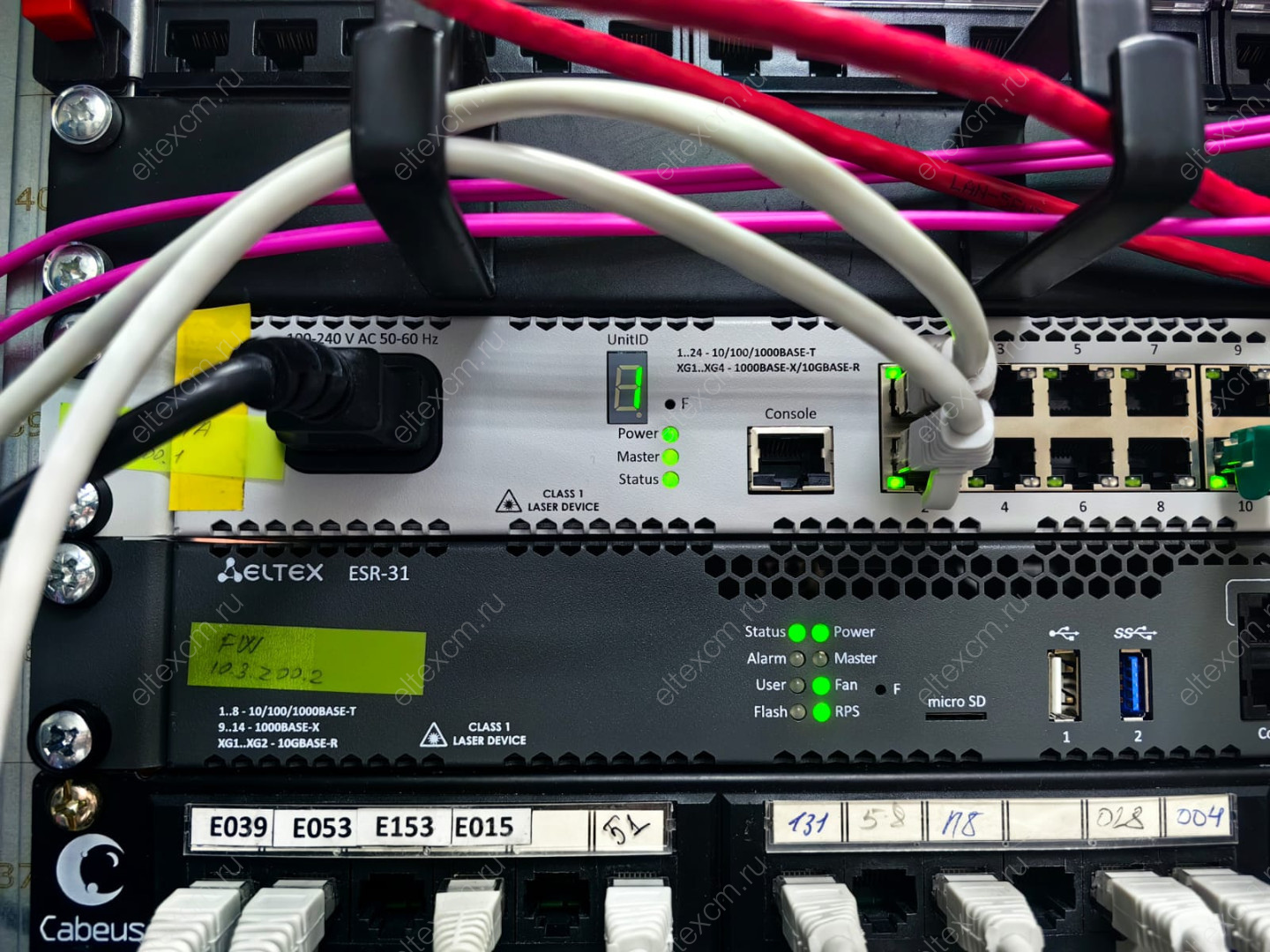

ESR-31 Сервисный маршрутизатор Eltex

Данный набор протоколов позволяет осуществлять подтверждение подлинности (аутентификацию), проверку целостности и шифрование IP-пакетов, а также включает в себя протоколы для защищённого обмена ключами в сети Интернет.

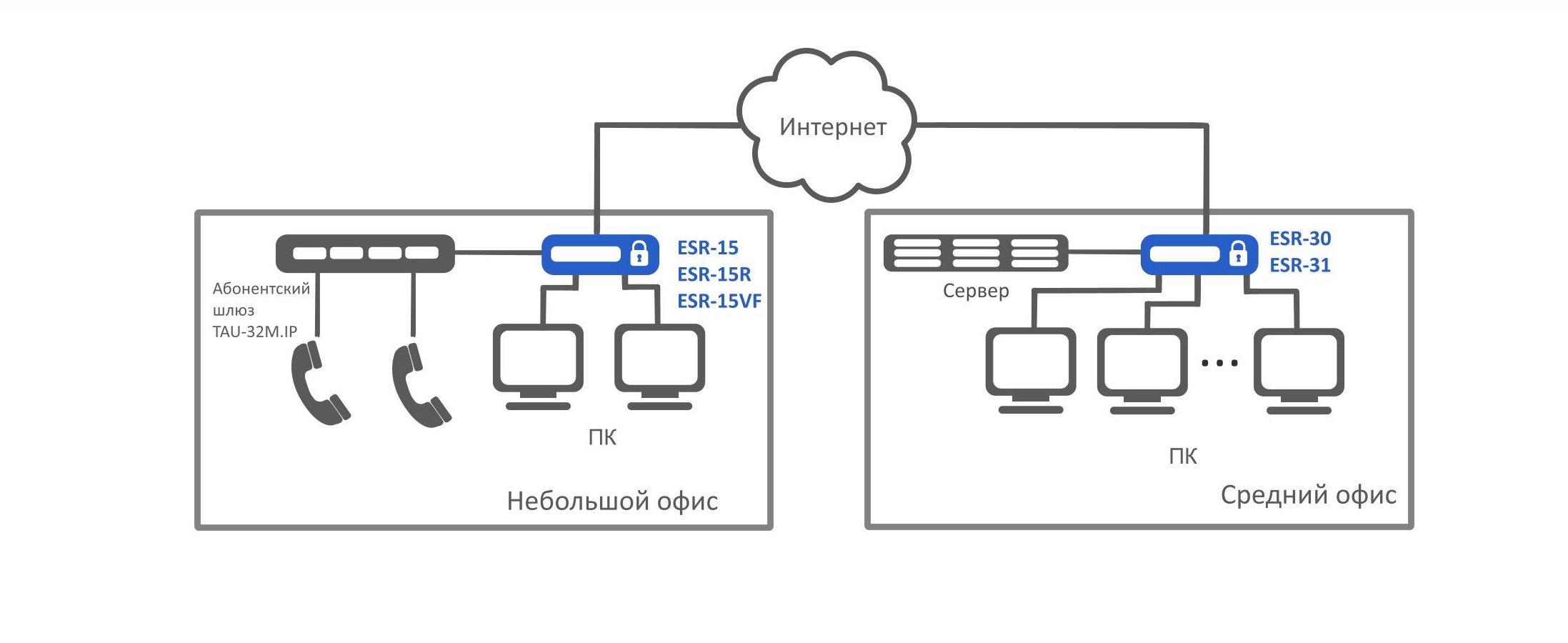

Рисунок 1 – Схема сети

Задача: Настроить IPsec-туннель между R1 и R2.

• R1 IP адрес - 120.11.5.1;
• R2 IP адрес - 180.100.0.1;
• IKE:
  группа Диффи-Хэллмана: 2;
  алгоритм шифрования: AES 128 bit;
  алгоритм аутентификации: MD5.
• IPSec:
  алгоритм шифрования: AES 128 bit;
  алгоритм аутентификации: MD5.

Решение:

1. Конфигурирование R1

Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

esr# configure
esr(config)# interface gi 1/0/1
esr(config-if-gi)# ip address 120.11.5.1/24
esr(config-if-gi)# security-zone untrusted
esr(config-if-gi)# exit

Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

esr(config)# tunnel vti 1
esr(config-vti)# local address 120.11.5.1
esr(config-vti)# remote address 180.100.0.1
esr(config-vti)# enable
esr(config-vti)# exit

Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

esr(config)# object-group service ISAKMP
esr(config-object-group-service)# port-range 500
esr(config-object-group-service)# exit

Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

esr(config)# ip route 10.0.0.0/16 tunnel vti 1

Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

esr(config)# security ike proposal ike_prop1
esr(config-ike-proposal)# dh-group 2
esr(config-ike-proposal)# authentication algorithm md5
esr(config-ike-proposal)# encryption algorithm aes128
esr(config-ike-proposal)# exit

Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

esr(config)# security ike policy ike_pol1
esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
esr(config-ike-policy)# proposal ike_prop1
esr(config-ike-policy)# exit

Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

esr(config)# security ike gateway ike_gw1
esr(config-ike-gw)# ike-policy ike_pol1
esr(config-ike-gw)# mode route-based
esr(config-ike-gw)# bind-interface vti 1
esr(config-ike-gw)# version v2-only
esr(config-ike-gw)# exit

Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

esr(config)# security ipsec proposal ipsec_prop1
esr(config-ipsec-proposal)# authentication algorithm md5
esr(config-ipsec-proposal)# encryption algorithm aes128
esr(config-ipsec-proposal)# exit

Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

esr(config)# security ipsec policy ipsec_pol1
esr(config-ipsec-policy)# proposal ipsec_prop1
esr(config-ipsec-policy)# exit

Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

esr(config)# security ipsec vpn ipsec1
esr(config-ipsec-vpn)# mode ike
esr(config-ipsec-vpn)# ike establish-tunnel immediate
esr(config-ipsec-vpn)# ike gateway ike_gw1
esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
esr(config-ipsec-vpn)# enable
esr(config-ipsec-vpn)# exit
esr(config)# exit

2. Конфигурирование R2

Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

esr# configure
esr(config)# interface gi 1/0/1
esr(config-if)# ip address 180.100.0.1/24
esr(config-if)# security-zone untrusted
esr(config-if)# exit

Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

esr(config)# tunnel vti 1
esr(config-vti)# remote address 120.11.5.1
esr(config-vti)# local address 180.100.0.1
esr(config-vti)# enable
esr(config-vti)# exit

Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

esr(config)# object-group service ISAKMP
esr(config-addr-set)# port-range 500
esr(config-addr-set)# exit

Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

esr(config)# ip route 10.0.0.0/16 tunnel vti 1

Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

esr(config)# security ike proposal ike_prop1
esr(config-ike-proposal)# dh-group 2
esr(config-ike-proposal)# authentication algorithm md5
esr(config-ike-proposal)# encryption algorithm aes128
esr(config-ike-proposal)# exit

Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

esr(config)# security ike policy ike_pol1
esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
esr(config-ike-policy)# proposal ike_prop1
esr(config-ike-policy)# exit

Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

esr(config)# security ike gateway ike_gw1
esr(config-ike-gw)# ike-policy ike_pol1
esr(config-ike-gw)# mode route-based
esr(config-ike-gw)# bind-interface vti 1
esr(config-ike-gw)# version v2-only
esr(config-ike-gw)# exit

Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec туннеля:

esr(config)# security ipsec proposal ipsec_prop1
esr(config-ipsec-proposal)# authentication algorithm md5
esr(config-ipsec-proposal)# encryption algorithm aes128
esr(config-ipsec-proposal)# exit

Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

esr(config)# security ipsec policy ipsec_pol1
esr(config-ipsec-policy)# proposal ipsec_prop1
esr(config-ipsec-policy)# exit

Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

esr(config)# security ipsec vpn ipsec1
esr(config-ipsec-vpn)# mode ike
esr(config-ipsec-vpn)# ike establish-tunnel immediate
esr(config-ipsec-vpn)# ike gateway ike_gw1
esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
esr(config-ipsec-vpn)# enable
esr(config-ipsec-vpn)# exit
esr(config)# exit

Состояние туннеля можно посмотреть командой:

esr# show security ipsec vpn status ipsec1

Конфигурацию туннеля можно посмотреть командой:

esr# show security ipsec vpn configuration ipsec1

Задача:

• Настроить BGP c AS 2500 на маршрутизаторе ESR и установить соседство с AS20;
• Отфильтровать на R2 из принимаемого маршрута 198.51.100.0/24 сеть, префикс которой соответствует 28
• Отфильтровать на R2 из принимаемого маршрута 203.0.113.0/24 сеть, префикс которой меньше или соответствует 30
• Отфильтровать на R2 из принимаемого маршрута 203.0.100.0/20 сеть, префикс которой больше или соответствует 24
• Задать каждой сети приоритет со значение local-preference 200

!!! Важно: при использовании eBGP для анонса маршрутной информации  необходимо дать разрешающее правило с помощью route-map либо prefix-list, пример:

route-map BGP_OUT
  rule 1
    action permit
  exit
exit
router bgp 1
  address-family ipv4
    neighbor 192.168.1.1
      remote-as 2
      route-map BGP_OUT out
      enable
    exit
    enable
  exit
exit

Решение:

Настроим BGP на ESR:

    esr-200# configure
    esr-200(config)# router bgp 2500
    esr-200(config-bgp)# address-family ipv4
    esr-200(config-bgp-af)# neighbor 185.0.0.2
    esr-200(config-bgp-neighbor)# remote-as 20
    esr-200(config-bgp-neighbor)# update-source 185.0.0.1
    esr-200(config-bgp-neighbor)# enable
    esr-200(config-bgp-neighbor)# exit
    esr-200(config-bgp-af)# enable
    esr-200(config-bgp-af)# exit
    esr-200(config-bgp)# exit

 Далее создадим необходимые правила для фильтрации маршрутов:

    esr-200(config)# route-map in
    esr-200(config-route-map)# rule 10
    esr-200(config-route-map-rule)# match ip address 198.51.100.0/24 eq 28
    esr-200(config-route-map-rule)# action set local-preference 200
    esr-200(config-route-map-rule)# action permit
    esr-200(config-route-map-rule)# exit
    esr-200(config-route-map)#rule 20
    esr-200(config-route-map-rule)# match ip address 203.0.113.0/24 ge 30
    esr-200(config-route-map-rule)# action set local-preference 200
    esr-200(config-route-map-rule)# action permit
    esr-200(config-route-map-rule)# exit
    esr-200(config-route-map)#rule 30
    esr-200(config-route-map-rule)# match ip address 203.0.100.0/20 le 24
    esr-200(config-route-map-rule)# action set local-preference 200
    esr-200(config-route-map-rule)# action permit
    esr-200(config-route-map-rule)# exit
    esr-200(config-route-map-rule)# exit
    esr-200(config-route-map)# exit

Теперь осталось прикрепить route-map к BGP:

    esr-200(config)# router bgp 2500
    esr-200(config-bgp)# address-family ipv4
    esr-200(config-bgp-af)# neighbor 185.0.0.2
    esr-200(config-bgp-neighbor)# route-map in in
    esr-200(config-bgp-neighbor)# end
    esr-200# commit
    esr-200# confirm

Два устройства согласовывают и устанавливают BFD сессию, отправляют друг другу hello-сообщения, Если hello-сообщения перестают поступать от соседа, BFD-сессия разрывается и система оповещается о неполадках в коммуникациях.

BFD может определить неисправность линка менее чем за 1 секунду (для маршрутизаторов Eltex ESR этот параметр можно регулировать в диапазоне от 200 до 65535 миллисекунд).

В реализации ПО начиная с версии 1.4.0 включительно, поддержаны протоколы BGP и OSPF и статических маршрутов.

В разработке находится реализация использования BFD для статических маршрутов.

Настройка механизма BFD сводится к двум шагам:

ШАГ 1. Настройка параметров BFD производится как в глобальном режиме, так и в режимах конфигурирования интерфейсов и туннелей (если параметры различаются по направлениям):

# configure
# configure-if-view
# configure-tunnel-view
[no] ip bfd min-rx-interval <TIME> - Минимальный интервал приёма для обнаружения ошибки
[no] ip bfd min-tx-interval <TIME> - Минимальный интервал передачи для обнаружения ошибки
[no] ip bfd idle-tx-interval <TIME> - Минимальный интервал передачи для обнаружения ошибки, когда сессия неактивна
[no] ip bfd multiplier <MULTIPLIER> - Число пропущенных пакетов, после которого сессия будет объявлена неактивной
[no] ip bfd passive - Не отправлять BFD-пакеты, пока не будет получен пакет от соседнего устройства

MULTIPLIER := 5 .. 100
TIME := время в миллисекундах 200 .. 65535

Если пропустить этот шаг, то будут использоваться параметры по умолчанию:

Minimum RX interval: 200 ms
Minimum TX interval: 200 ms
Idle TX interval: 1000 ms
Multiplier: 5 packets
Passive: No

ШАГ 2. Активация протокола BFD.

Для протокола BGP производится в режиме конфигурирования BGP соседа:

# bgp-neighbor-view
[no] bfd enable - Включение/Выключение BFD для данного соседа BGP

Обязательно при использовании BFD указываем upadate-source для указания source IP процессу BFD:

# update-source <A.B.C.D>
[no] update-source - указать/убрать адрес источника для BFD процесса

Для протокола OSPF  BFD активировать необходимо в режиме конфигурирования интерфеса, на котором запущен протокол OSPF:

# configure-if-view
[no] ip ospf bfd-enable

Для статических маршрутов активация BFD происходит указанием после указания шлюза:

# configure-view
[no] ip route <A.B.C.D/N> <IP_GATEWAY> bfd

После применения и подверждения конфигурации протокол BFD запустится в работу:

esr #commit

esr #confirm

Текущие значение параметров BFD для глобального режима:

esr# show ip bfd
Minimum RX interval: 200 ms
Minimum TX interval: 200 ms
Idle TX interval: 1000 ms
Multiplier: 5 packets
Passive: No

Текущие значение параметров BFD для конкретного интерфеса и туннеля:

esr# sh ip bfd interface gigabitethernet 1/0/1
Minimum RX interval: 200 ms
Minimum TX interval: 200 ms
Idle TX interval: 1000 ms
Multiplier: 5 packets
Passive: No

esr# sh ip bfd interface gre 1
Minimum RX interval: 200 ms
Minimum TX interval: 200 ms
Idle TX interval: 1000 ms
Multiplier: 5 packets
Passive: No

Решение:

Шаг 1.  Настройка FreeRADIUS - сервера.

Для FreeRADIUS сервера нужно задать подсеть, из которой могут приходить запросы и добавить список пользователей. Для этого в файл users в директории с файлами конфигурации FreeRADIUS сервера нужно добавить:

Профиль пользователя:

<MACADDR> Cleartext-Password := <MACADDR>

# Имя пользователя

User-Name = <USER_NAME>,

# Максимальное время жизни сессии

Session-Timeout = <SECONDS>,

# Максимальное время жизни сесиии при бездействии пользователя

Idle-Timeout = <SECONDS>,

# Время на обновление статистики по сессии

Acct-Interim-Interval = <SECONDS>,

# Имя сервиса для сессии (A - сервис включен, N - сервис выключен)

Cisco-Account-Info = "{A|N}<SERVICE_NAME>"

Профиль сервиса:

<SERVICE_NAME> Cleartext-Password := <MACADDR>

# Соответствует имени class-map в настройках ESR

Cisco-AVPair = "subscriber:traffic-class=<CLASS_MAP>",

# Действие, которое применяет ESR к трафику (permit, deny, redirect)

Cisco-AVPair = "subscriber:filter-default-action=<ACTION>",

# Возможность прохождения IP потоков (enabled-uplink, enabled-downlink, enabled, disabled)

Cisco-AVPair = "subscriber:flow-status=<STATUS>"

В файл clients.conf нужно добавить подсеть, в которой находится ESR:

client ESR {

ipaddr = <SUBNET>

secret = <RADIUS_KEY>

}

Шаг 2.  Настройка ESR - нужно сконфигурировать:

radius-server host <IP_ADDRESS>
key ascii-text <RADIUS_KEY>
exit

aaa radius-profile bras_radius
radius-server host <IP_ADDRESS>
exit

das-server das
key ascii-text <RADIUS_KEY>
exit

aaa das-profile bras_das
das-server das
exit

ip access-list extended user_acl
rule 1
action permit
enable
exit
exit

subscriber-control
aaa das-profile bras_das
aaa sessions-radius-profile bras_radius
nas-ip-address <IP_ADDRESS>
session mac-authentication
default-service default-action redirect <URL>
exit
enable
exit

На интерфейсах, для которых требуется работа BRAS настроить (для успешного запуска требуется как минимум один интерфейс):

service-subscriber-control {object-group <NAME> | any}
location <L2LOCATION>

!!! Настройка действие фильтрации по URL обязательно, а именно, необходимо настроить фильтрацию http-proxy на BRAS для неавторизованных пользователей:

1. Создаем локальный список URL (можно указать свои URL, на которые неавторизованные пользователи смогут проходить без авторизации и без редиректа, например локальные сервисы вашей сети и ваш сайт):

object-group url defaultserv
  url http://eltex.nsk.ru
  url http://ya.ru
  url https://ya.ru
exit

2. Добавим действие фильтрации для локального списка URL в BRAS:

subscriber-control
  default-service
    filter-name local defaultserv
    filter-action permit
end

Теперь неавторизированные пользователи будут иметь доступ к URL defaultserv без редирект, а при попытке пройти на другие сайты для них отработает редирект:

default-service
    default-action redirect http://192.168.16.54:8080/eltex_portal/

Пример настройки:

Дано:

Шаг 1. Настройка FreeRADIUS - сервера:

подсеть с клиентами 10.10.0.0/16, подсеть для работы с FreeRADIUS сервером 192.168.16.140/23. Настраиваем FreeRADIUS сервер. В файл «clients.conf» добавляем строки:

client BRAS {

ipaddr = 192.168.16.140

secret = password

}

В файл «users» добавляем строки (вместо <MAC> нужно указать MAC адрес клиента):

"00-00-00-33-96-3D" Cleartext-Password := "00-00-00-33-96-3D"
User-Name = "Bras_user",
Session-Timeout = 259200,
Idle-Timeout = 259200,
Cisco-AVPair += "subscriber:policer-rate-in=1000",
Cisco-AVPair += "subscriber:policer-rate-out=1000",
Cisco-AVPair += "subscriber:policer-burst-in=188",
Cisco-AVPair += "subscriber:policer-burst-out=188",
Cisco-Account-Info = "AINTERNET"

INTERNET Cleartext-Password := "INTERNET"
User-Name = "INTERNET",
Cisco-AVPair = "subscriber:traffic-class=INTERNET",
Cisco-AVPair += "subscriber:filter-default-action=permit"

Для traffic-class в настройках сервиса нужно указать access-list из настроек ESR. Он нужен для определения какой трафик пользователя считать за трафик этого сервиса.

Шаг 2. Конфигурация ESR:

configure

object-group url defaultserv
url http://eltex.nsk.ru
url http://ya.ru
url https://ya.ru
exit

radius-server host 192.168.16.54
key ascii-text encrypted 8CB5107EA7005AFF
source-address 192.168.16.140
exit
 aaa radius-profile bras_radius
radius-server host 192.168.16.54
 exit
 aaa radius-profile bras_radius_servers
 radius-server host 192.168.16.54
 exit
das-server das
key ascii-text encrypted 8CB5107EA7005AFF
 exit
 aaa das-profile bras_das
 das-server das
exit

 vlan 10
 exit

 ip access-list extended BYPASS
rule 1
 action permit
match protocol udp
 match source-port 68
 match destination-port 67
enable
 exit
 rule 2
 action permit
 match protocol udp
 match destination-port 53
enable
exit
 rule 3
 exit
 exit

ip access-list extended INTERNET
rule 1
 action permit
enable
 exit
 exit

ip access-list extended WELCOME
rule 10
action permit
match protocol tcp
match destination-port 443
enable
exit
rule 20
action permit
match protocol tcp
match destination-port 8443
enable
exit
rule 30
action permit
match protocol tcp
match destination-port 80
enable
exit
rule 40
action permit
match protocol tcp
match destination-port 8080
enable
exit
exit

 subscriber-control
aaa das-profile bras_das
aaa sessions-radius-profile bras_radius
aaa services-radius-profile bras_radius_servers
nas-ip-address 192.168.16.140
session mac-authentication
bypass-traffic-acl BYPASS
default-service
class-map BYPASS
filter-name local defaultserv
filter-action permit
default-action redirect http://192.168.16.54/eltex_portal
session-timeout 121
exit
enable
exit

 bridge 10
vlan 10
ip firewall disable
 ip address 10.10.0.1/16
 ip helper-address 192.168.16.54
service-subscriber-control any
location USER
 protected-ports
 protected-ports exclude vlan
enable
 exit
 interface gigabitethernet 1/0/2
ip firewall disable
ip address 192.168.16.140/23
 exit
 interface gigabitethernet 1/0/3.10
 bridge-group 10
ip firewall disable
 exit
 interface gigabitethernet 1/0/4
ip firewall disable
 ip address 30.30.30.2/24
 exit
 interface tengigabitethernet 1/0/1
ip firewall disable
 exit
 interface tengigabitethernet 1/0/1.10
 bridge-group 10
exit
 interface tengigabitethernet 1/0/1.20
 ip firewall disable
ip address 20.20.20.1/24
 exit
interface tengigabitethernet 1/0/1.30
bridge-group 10
 exit
 interface tengigabitethernet 1/0/1.40
 bridge-group 10
exit

nat source
ruleset factory
to interface gigabitethernet 1/0/2
rule 10
description "replace 'source ip' by outgoing interface ip address"
match source-address any
action source-nat interface
enable
exit
exit

 ip route 0.0.0.0/0 192.168.16.145

 ip telnet server

Destanation NAT

Для начала создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

• Net_pub – профиль адресов публичной сети;
• Srv_http – профиль портов;
• Server_ip – профиль адресов локальной сети.

    esr-100(config)# object-group network Net_pub
    esr-100(config-object-group-network)# ip address 185.185.11.54
    esr-100(config-object-group-network)# exit
    esr-100(config)# object-group service Srv_http
    esr-100(config-object-group-service)# port-range 80
    esr-100(config-object-group-service)# exit
    esr-100(config)# object-group network Server_ip
   esr-100(config-object-group-network)# ip address 192.168.0.5
    esr-100(config-object-group-network)# exit

Далее приступим к настройке самого NAT. Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 185.185.11.54 из внешней сети.

    esr-100(config)# nat destination
    esr-100(config-dnat)# pool Server_ip
    esr-100(config-dnat-pool)# ip address 192.168.0.5
    esr-100(config-dnat-pool)# ip port 80
    esr-100(config-dnat-pool)# exit

Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «untrusted». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».

    esr-100(config-dnat)# ruleset DNAT
    esr-100(config-dnat-ruleset)# from zone untrusted
    esr-100(config-dnat-ruleset)# rule 1
    esr-100(config-dnat-rule)# match destination-address Net_pub
    esr-100(config-dnat-rule)# match protocol tcp
    esr-100(config-dnat-rule)# match destination-port Srv_http
    esr-100(config-dnat-rule)# action destination-nat pool Server_ip
    esr-100(config-dnat-rule)# enable
    esr-100(config-dnat-rule)# exit
    esr-100(config-dnat-ruleset)# exit
    esr-100(config-dnat)# exit

Для пропуска трафика, идущего из зоны «untrusted» в «trusted», создадим соответствующее правило. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP» и прошедший преобразование DNAT.

    esr-100(config)# security zone-pair untrusted trusted
    esr-100(config-zone-pair)# rule 1
    esr-100(config-zone-pair-rule)# match source-address any
    esr-100(config-zone-pair-rule)# match destination-address Server_ip
    esr-100(config-zone-pair-rule)# match protocol any
    esr-100(config-zone-pair-rule)# match destination-nat
    esr-100(config-zone-pair-rule)# action permit
    esr-100(config-zone-pair-rule)# enable
    esr-100(config-zone-pair-rule)# exit
    esr-100(config-zone-pair)# exit
    esr-100# commit
    esr-100# confirm

Теперь R1 будет перенаправлять обращегия как требуется. Команды для просмотра состояния и настройки NAT:

    esr-100# show ip nat destination pools
    esr-100# show ip nat destination rulesets
    esr-100# show ip nat proxy-arp
    esr-100# show ip nat translations

NAT Hairpinning

На рисунке в начале статьи видно, что в локальной сети R1 имеются свои клиенты(client), которые тоже пользуются web-сервером. Однако когда client введет в браузере доменное имя сервера, DNS перенаправит его на адрес 185.185.11.54. Для этого настроим NAT Hairpinning.

Добавим еще один профиль для внутренней сети.

    esr-100(config)# object-group network LAN
    esr-100(config-object-group-network)# ip prefix 192.168.0.0/24
    esr-100(config-object-group-network)# exit

Добавим еще один ruleset в конфигурацию DNAT.

    esr-100(config)# nat destination
    esr-100(config-dnat)# ruleset loopback
    esr-100(config-dnat-ruleset)# from zone trusted
    esr-100(config-dnat-ruleset)# rule 10
    esr-100(config-dnat-rule)# match protocol tcp
    esr-100(config-dnat-rule)# match destination-address Net_pub
    esr-100(config-dnat-rule)# match destination-port Srv_http
    esr-100(config-dnat-rule)# action destination-nat pool Server_ip
    esr-100(config-dnat-rule)# enable
    esr-100(config-dnat-rule)# exit
    esr-100(config-dnat-ruleset)# exit
    esr-100(config-dnat)# exit

Сконфигурируем Source NAT.

    esr-100(config)# nat source
    esr-100(config-snat)# ruleset loopback
    esr-100(config-snat-ruleset)# to zone trusted
    esr-100(config-snat-ruleset)# rule 10
    esr-100(config-snat-rule)# match source-address LAN
    esr-100(config-snat-rule)# action source-nat interface
    esr-100(config-snat-rule)# enable
    esr-100(config-snat-rule)# exit
    esr-100(config-snat-ruleset)# exit
    esr-100(config-snat)# exit
    esr-100(config)# exit
    esr-100# commit
    esr-100# confirm

Теперь пользователи локальной сети R1 будут попадать на web-сервер по внутреннему адресу.

Рисунок 1 - Схема сети

Предварительно необходимо сконфигурировать интерфейсы:

esr(config)# interface gigabitethernet 1/0/1

esr(config-if-gi)# ip address 10.0.0.1/24

esr(config)# interface gigabitethernet 1/0/2

esr(config-if-gi)# ip address 192.168.0.1/24

Настройки DHCP-ретранслятора на ESR сводятся к:

1. Включению DHCP relay глобально на устройстве командой

esr(config)# ip dhcp-relay

2. Указанию на интерфейсе со стороны DHCP-клинта IP адреса DHCP-сервера, на который будут перенаправляться клиентские запросы.

esr(config)# interface gigabitethernet 1/0/2

esr(config-if-gi)# ip helper-address 10.0.0.2

Чтобы изменения вступили в силу, необходимо ввести следующие команды:

esr# commit

Configuration has been commited

esr# confirm

 Configuration has been confirmed

‼️Поддержка сервиса SLA от Wellink (wiSLA) для ESR и WLC остановлена.

Основная функция SLA - выполнение тестов, нацеленных на вычисление параметров канала связи:

• односторонние задержки;
• круговые задержки;
• джиттер;
• потери пакетов;
• изменение порядка следования пакетов.

Протокол IP SLA состоит из 2х фаз:

• фазы контроля;
• фазы измерений.

Предполагает наличие 2х ролей:

• sender (инициирует запуск теста с установленными параметрами);
• responder (ожидает входящих соедиений).

Пример конфигурации

Конфигурация ESR-SENDER

interface gigabitethernet 1/0/1
   ip firewall disable
   ip address 12.0.0.1/24
exit

ip route 0.0.0.0/0 12.0.0.2

clock timezone gmt +7
ntp enable
ntp server 192.168.1.1
  minpoll 4
exit

ip sla logging
ip sla logging level error
ip sla
ip sla test 1
  udp-jitter 24.0.0.3 20001 source-ip 12.0.0.1 control enable num-packets 100 interval 20
  frequency 25
  packet-size 64
  dscp 30
  cos 3
  timeout 4000
  thresholds losses high 15
  thresholds losses forward high 5
  thresholds losses reverse high 10
  thresholds jitter forward high 7
  thresholds jitter reverse high 15
  thresholds delay high 150
  thresholds delay forward high 100
  thresholds delay reverse high 50
  enable
exit
ip sla schedule 1 life forever start-time now

Конфигурация ESR-RESPONDER

interface gigabitethernet 1/0/1
  ip firewall disable
  ip address 24.0.0.3/24
  ip sla responder eltex
exit

ip route 0.0.0.0/0 24.0.0.2

clock timezone gmt +7
ntp enable
ntp server 192.168.1.1
  minpoll 4
exit

Просмотр статистики

ESR# show ip sla test statistics 1
Test number: 1
Transmitted packets: 100
Lost packets: 8 (8%)
Lost packets in forward direction: 4 (4%)
Lost packets in reverse direction: 4 (4%)
One-way delay forward min/avg/max: 29/52/72 milliseconds
One-way delay reverse min/avg/max: 29/52/72 milliseconds
One-way jitter forward min/avg/max: 6/11/12 milliseconds
One-way jitter reverse min/avg/max: 6/11/12 milliseconds
Two-way delay min/avg/max: 58/104/145 milliseconds
Two-way jitter min/avg/max: 13/22/25 milliseconds
Duplicate packets: 0
Out of sequence packets in forward direction: 0
Out of sequence packets in reverse direction: 0

Мониторинг

Все сообщения о превышении порог для тестовых потоков либо снижении уровня ниже допустимого занчения журналируются.

1) SYSLOG-сообщения можно перенаправлять на SYSLOG-сервер.

Конфигурация:
syslog host test 192.168.1.1 debug udp 514

Пример сообщений SYSLOG:

YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses high for ip sla 1: 8 > 1
YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses reverse high for ip sla 1: 8 > 1
YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses OK for ip sla 1: 8 > 1
YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses reverse OK for ip sla 1: 8 > 1
YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: Two-way jitter high for ip sla 1: 12 > 1
YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter forward high for ip sla 1: 12 > 1
YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter reverse high for ip sla 1: 12 > 1
YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: Two-way jitter OK for ip sla 1: 0 < 10
YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter reverse OK for ip sla 1: 0 < 15

2) Опрос по SNMP.

Для IP SLA доступны MIB-OID:

ELTEX-ESR-MIB.mib

ELTEX-ESR-IPSLA-MIB.mib

Конфигурация:

snmp-server
snmp-server community "publpubl" rw
snmp-server host 192.168.1.1
exit

Пример снятия статистики по SNMP:

Name/OID: eltEsrIpSlaStatTestTransmittedPackets.1; Value (Gauge): 100
Name/OID: eltEsrIpSlaStatTestLostPackets.1; Value (Gauge): 8
Name/OID: eltEsrIpSlaStatTestLostPacketsForward.1; Value (Gauge): 4
Name/OID: eltEsrIpSlaStatTestLostPacketsReverse.1; Value (Gauge): 4
Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardMin.1; Value (Gauge): 29
Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardMax.1; Value (Gauge): 52
Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardAvg.1; Value (Gauge): 72
Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseMin.1; Value (Gauge): 29
Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseMax.1; Value (Gauge): 52
Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseAvg.1; Value (Gauge): 72
Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardMin.1; Value (Gauge): 6
Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardMax.1; Value (Gauge): 11
Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardAvg.1; Value (Gauge): 12
Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseMin.1; Value (Gauge): 6
Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseMax.1; Value (Gauge): 11
Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseAvg.1; Value (Gauge): 12
Name/OID: eltEsrIpSlaStatTestTwoWayDelayMin.1; Value (Gauge): 58
Name/OID: eltEsrIpSlaStatTestTwoWayDelayMax.1; Value (Gauge): 104
Name/OID: eltEsrIpSlaStatTestTwoWayDelayAvg.1; Value (Gauge): 145
Name/OID: eltEsrIpSlaStatTestTwoWayJitterMin.1; Value (Gauge): 13
Name/OID: eltEsrIpSlaStatTestTwoWayJitterMax.1; Value (Gauge): 22
Name/OID: eltEsrIpSlaStatTestTwoWayJitterAvg.1; Value (Gauge): 025
Name/OID: eltEsrIpSlaStatTestDuplicatePackets.1; Value (Gauge): 0
Name/OID: eltEsrIpSlaStatTestOutOfSequenceForward.1; Value (Gauge): 0
Name/OID: eltEsrIpSlaStatTestOutOfSequenceReverse.1; Value (Gauge): 0

3) SYSLOG в SNMP-Traps.

Конфигурация

snmp-server host 192.168.1.1
  source-address 12.0.0.1
exit
snmp-server enable traps syslog

Решение: По умолчанию на port-channel установлен режим: speed 1000M, необходимо выставить: speed 10Gесли в port-channel включаем XG интерфейсы.

esr(config)# interface port-channel 1
esr(config-port-channel)# speed 10G

Изменения конфигурации вступают в действие после применения:

esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed

Данные:

IP-address интерфейса ESR1 - 180.10.0.1/30
P-address интерфейса ESR2 - 80.66.0.1/30

Локальные подсети:

LAN1: 1.1.1.0/24
LAN2: 2.2.2.0/24

Параметры IKE:

алгоритм шифрования: AES 128 bit;
алгоритм аутентификации: MD5;
группа Диффи-Хэллмана: 2.

Параметры IPSec:

алгоритм шифрования: AES 128 bit;
алгоритм аутентификации: MD5;
группа Диффи-Хэллмана: 2.

Решение:

Конфигурирование ESR1

Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

ESR1(config)# interface gigabitethernet 1/0/1
ESR1(config-if-gi)# security-zone untrusted
ESR1(config-if-gi)# ip address 180.10.0.1/30
ESR1(config-if-gi)# exit

Настроим GRE туннель, определим принадлежность к зоне безопасности и включим туннель командой enable:

ESR1(config)# tunnel gre 1
ESR1(config-gre)# ttl 16
ESR1(config-gre)# security-zone trusted
ESR1(config-gre)# local address 180.10.0.1
ESR1(config-gre)# remote address 80.66.0.1
ESR1(config-gre)# ip address 10.10.10.1/30
ESR1(config-gre)# enable
ESR1(config-gre)# exit

Создадим статический маршрут для подсети 80.66.0.0/30:

ESR1(config)# ip route 80.66.0.0/30 180.10.0.2

Создадим статический маршрут подсети LAN2 - 2.2.2.0/24 через tunnel gre 1:

ESR1(config)# ip route 2.2.2.0/24 tunnel gre 1

Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

ESR1(config)# security ike proposal ike_prop1
ESR1(config-ike-proposal)# authentication algorithm md5
ESR1(config-ike-proposal)# encryption algorithm aes128
ESR1(config-ike-proposal)# dh-group 2
ESR1(config-ike-proposal)# exit

Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

ESR1(config)# security ike policy ike_pol1
ESR1(config-ike-policy)# pre-shared-key ascii-text password
ESR1(config-ike-policy)# proposal ike_prop1
ESR1(config-ike-policy)# exit

Создадим шлюз протокола IKE. В данном профиле указывается GRE-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

ESR1(config)# security ike gateway ike_gw1
ESR1(config-ike-gw)# ike-policy ike_pol1
ESR1(config-ike-gw)# local address 180.10.0.1
ESR1(config-ike-gw)# local network 180.10.0.1/32 protocol gre
ESR1(config-ike-gw)# remote address 80.66.0.1
ESR1(config-ike-gw)# remote network 80.66.0.1/32 protocol gre
ESR1(config-ike-gw)# mode policy-based
ESR1(config-ike-gw)# exit

Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

ESR1(config)# security ipsec proposal ipsec_prop1
ESR1(config-ipsec-proposal)# authentication algorithm md5
ESR1(config-ipsec-proposal)# encryption algorithm aes128
ESR1(config-ipsec-proposal)# pfs dh-group 2
ESR1(config-ipsec-proposal)# exit

Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

ESR1(config)# security ipsec policy ipsec_pol1
ESR1(config-ipsec-policy)# proposal ipsec_prop1
ESR1(config-ipsec-policy)# exit

Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IP sec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

ESR1(config)# security ipsec vpn ipsec1
ESR1(config-ipsec-vpn)# mode ike
ESR1(config-ipsec-vpn)# ike establish-tunnel route
ESR1(config-ipsec-vpn)# ike gateway ike_gw1
ESR1(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
ESR1(config-ipsec-vpn)# enable
ESR1(config-ipsec-vpn)# exit

Дополнительно в security zone-pair untrusted self необходимо разрешить протоколы для GRE over IPSec туннеля:

ESR1(config)# security zone-pair untrusted self
ESR1(config-zone-pair)# rule 10
ESR1(config-zone-pair-rule)# action permit
ESR1(config-zone-pair-rule)# match protocol gre
ESR1(config-zone-pair-rule)# enable
ESR1(config-zone-pair-rule)# exit
ESR1(config-zone-pair)# rule 11
ESR1(config-zone-pair-rule)# action permit
ESR1(config-zone-pair-rule)# match protocol esp
ESR1(config-zone-pair-rule)# enable
ESR1(config-zone-pair-rule)# exit
ESR1(config-zone-pair)# rule 12
ESR1(config-zone-pair-rule)# action permit
ESR1(config-zone-pair-rule)# match protocol ah
ESR1(config-zone-pair-rule)# enable
ESR1(config-zone-pair-rule)# exit
ESR1(config-zone-pair)# exit

Конфигурирование ESR2

Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

ESR2(config)# interface gigabitethernet 1/0/1
ESR2(config-if-gi)# security-zone untrusted
ESR2(config-if-gi)# ip address 80.66.0.1/30
ESR2(config-if-gi)# exit

Настроим GRE туннель, определим принадлежность к зоне безопасности и включим туннель командой enable:

ESR2(config)# tunnel gre 1
ESR2(config-gre)# ttl 16
ESR2(config-gre)# security-zone trusted
ESR2(config-gre)# local address 80.66.0.1
ESR2(config-gre)# remote address 180.10.0.1
ESR2(config-gre)# ip address 10.10.10.2/30
ESR2(config-gre)# enable
ESR2(config-gre)# exit

Создадим статический маршрут для подсети 180.10.0.0/30:

ESR2(config)# ip route 180.10.0.0/30 80.66.0.2

Создадим статический маршрут подсети LAN1 - 1.1.1.0/24 через tunnel gre 1:

ESR2(config)# ip route 1.1.1.0/24 tunnel gre 1

Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

ESR2(config)# security ike proposal ike_prop1
ESR2(config-ike-proposal)# authentication algorithm md5
ESR2(config-ike-proposal)# encryption algorithm aes128
ESR2(config-ike-proposal)# dh-group 2
ESR2(config-ike-proposal)# exit

Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

ESR2(config)# security ike policy ike_pol1
ESR2(config-ike-policy)# pre-shared-key ascii-text password
ESR2(config-ike-policy)# proposal ike_prop1
ESR2(config-ike-policy)# exit

Создадим шлюз протокола IKE. В данном профиле указывается GRE-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

ESR2(config)# security ike gateway ike_gw1
ESR2(config-ike-gw)# ike-policy ike_pol1
ESR2(config-ike-gw)# local address 80.66.0.1
ESR2(config-ike-gw)# local network 80.66.0.1/32 protocol gre
ESR2(config-ike-gw)# remote address 180.10.0.1
ESR2(config-ike-gw)# remote network 180.10.0.1/32 protocol gre
ESR2(config-ike-gw)# mode policy-based
ESR2(config-ike-gw)# exit

Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

ESR2(config)# security ipsec proposal ipsec_prop1
ESR2(config-ipsec-proposal)# authentication algorithm md5
ESR2(config-ipsec-proposal)# encryption algorithm aes128
ESR2(config-ipsec-proposal)# pfs dh-group 2
ESR2(config-ipsec-proposal)# exit

Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

ESR2(config)# security ipsec policy ipsec_pol1
ESR2(config-ipsec-policy)# proposal ipsec_prop1
ESR2(config-ipsec-policy)# exit

Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IP sec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

ESR2(config)# security ipsec vpn ipsec1
ESR2(config-ipsec-vpn)# mode ike
ESR2(config-ipsec-vpn)# ike establish-tunnel route
ESR2(config-ipsec-vpn)# ike gateway ike_gw1
ESR2(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
ESR2(config-ipsec-vpn)# enable
ESR2(config-ipsec-vpn)# exit

При настройке IPSec на ESR включен способ установления соединения ike establish-tunnel route, при таком режиме IPSec туннель поднимется при наличии транзитного трафика. Loopback интерфейсы необходимы для проверки работоспособности IPSec туннеля (передачи транзитного трафика)  и в конфигурации не обязательны.

ESR:

1) Конфигурация:

esr# show running-config
router ospf log-adjacency-changes
router ospf 1
  router-id 10.110.0.66
  area 0.0.0.1
    enable
  exit
  enable
exit

interface gigabitethernet 1/0/1
  ip firewall disable
  ip address 100.100.0.2/24
exit
interface loopback 1
  ip address 2.2.2.2/32
exit
tunnel gre 1
  mtu 1476
  ip firewall disable
  local address 100.100.0.2
  remote address 10.10.0.13
  ip address 10.110.0.66/30
  ip ospf instance 1
  ip ospf area 0.0.0.1
  ip ospf
  enable
exit

security ike proposal IKEPROP
  encryption algorithm aes128
  dh-group 2
exit

security ike policy IKEPOL
  lifetime seconds 86400
  pre-shared-key ascii-text encrypted 8CB5107EA7005AFF
  proposal IKEPROP
exit

security ike gateway IKEGW
  ike-policy IKEPOL
  local address 100.100.0.2
  local network 100.100.0.2/32 protocol gre
  remote address 10.10.0.13
  remote network 10.10.0.13/32 protocol gre
  mode policy-based
exit

security ipsec proposal IPPROP
  encryption algorithm aes128
exit

security ipsec policy IPPOL
  proposal IPPROP
exit

security ipsec vpn IPSEC
  mode ike
  ike establish-tunnel route
  ike gateway IKEGW
  ike ipsec-policy IPPOL
  enable
exit

ip route 0.0.0.0/0 tunnel gre 1
ip route 10.10.0.0/24 100.100.0.1

2) Информация о состоянии протокола OSPF и IPSec туннеля:

esr#  show ip ospf neighbors
Router ID   Pri State    DTime Interface         Router IP
---------   --- -----    ----- ----------------- ---------
10.110.0.65 1   Full/BDR 00:35 gre 1             10.110.0.65

 esr# show security ipsec vpn status IPSEC
Currently active IKE SA:
Name: IPSEC
State: Established
Version: v1-only
Unique ID: 3
Local host: 100.100.0.2
Remote host: 10.10.0.13
Role: Initiator
Initiator spi: 0x15dc63f5881abbb0
Responder spi: 0xd45e86e5abb121d9
Encryption algorithm: des
Authentication algorithm: sha1
Diffie-Hellman group: 2
Established: 12 minutes and 34 seconds ago
Rekey time: 12 minutes and 34 seconds
Reauthentication time: 23 hours, 32 minutes and 7 seconds
Child IPsec SAs:
Name: IPSEC
State: Installed
Protocol: esp
Mode: Tunnel
Encryption algorithm: aes128
Authentication algorithm: sha1
Rekey time: 32 minutes
Life time: 47 minutes and 26 seconds
Established: 12 minutes and 34 seconds ago
Traffic statistics:
Input bytes: 540
Output bytes: 540
Input packets: 5
Output packets: 5

Cisco:

1) Конфигурация:

crypto isakmp policy 2
encr aes
authentication pre-share
group 2
crypto isakmp key password address 100.100.0.2
!
crypto ipsec security-association lifetime seconds 86400
!
crypto ipsec transform-set strong esp-aes esp-sha-hmac
!
crypto map mymap local-address FastEthernet0/0
crypto map mymap 119 ipsec-isakmp
set peer 100.100.0.2
set transform-set strong
match address 119
!
!
interface Loopback1
ip address 1.1.1.1 255.255.255.255
!
!
interface Tunnel2
ip address 10.110.0.65 255.255.255.252
ip ospf 1 area 0.0.0.1
ip ospf network broadcast
tunnel source 10.10.0.13
tunnel destination 100.100.0.2
!
!
interface FastEthernet0/0
ip address 10.10.0.13 255.255.255.0
duplex auto
speed auto
crypto map mymap
!
router ospf 1
router-id 10.110.0.65
log-adjacency-changes
!
ip route 100.100.0.0 255.255.255.0 10.10.0.1
ip route 0.0.0.0 0.0.0.0 Tunnel2
!
access-list 119 permit gre host 10.10.0.13 host 100.100.0.2

2) Информация о состоянии протокола OSPF и IPSec туннеля:

Router#show ip ospf neighbor
Neighbor ID Pri State Dead Time Address Interface
10.110.0.66 0 FULL/ - 00:00:32 10.110.0.66 Tunnel2

Router#show crypto ipsec sa
interface: FastEthernet0/0
Crypto map tag: mymap, local addr 10.10.0.13
protected vrf: (none)
local ident (addr/mask/prot/port): (10.10.0.13/255.255.255.255/47/0)
remote ident (addr/mask/prot/port): (100.100.0.2/255.255.255.255/47/0)
current_peer 100.100.0.2 port 500
PERMIT, flags={origin_is_acl,}
#pkts encaps: 5, #pkts encrypt: 5, #pkts digest: 5
#pkts decaps: 5, #pkts decrypt: 5, #pkts verify: 5
#pkts compressed: 0, #pkts decompressed: 0
#pkts not compressed: 0, #pkts compr. failed: 0
#pkts not decompressed: 0, #pkts decompress failed: 0
#send errors 0, #recv errors 0
local crypto endpt.: 10.10.0.13, remote crypto endpt.: 100.100.0.2
path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0
current outbound spi: 0xC9A1F292(3382833810)
PFS (Y/N): Y, DH group: group2
inbound esp sas:
spi: 0x7783E2D2(2005131986)
transform: esp-aes esp-sha-hmac ,
in use settings ={Tunnel, }
conn id: 2001, flow_id: FPGA:1, sibling_flags 80000046, crypto map: mymap
sa timing: remaining key lifetime (k/sec): (4480312/3033)
IV size: 16 bytes
replay detection support: Y
Status: ACTIVE
inbound ah sas:
inbound pcp sas:
outbound esp sas:
spi: 0xC9A1F292(3382833810)
transform: esp-aes esp-sha-hmac ,
in use settings ={Tunnel, }
conn id: 2002, flow_id: FPGA:2, sibling_flags 80000046, crypto map: mymap
sa timing: remaining key lifetime (k/sec): (4480312/3033)
IV size: 16 bytes
replay detection support: Y
Status: ACTIVE
outbound ah sas:
outbound pcp sas:

Задача:

• Выдать клиенту client1 один IP адрес.
• Выдать клиенту client2 три IP адреса.

Решение:

На маршрутизаторе R1 настроим loopback-интерфейс и повешаем наго IP адрес из пула который будем раздовать другим маршрутизаторам:

    esr-200# config
    esr-200(config)# interface loopback 1
    esr-200(config-loopback)# ip address 10.10.10.254/24
    esr-200(config-loopback)# exit

Далее настроим интерфейсы к которым подключены клиенты:

    esr-200(config)# interface gigabitethernet 1/0/2
    esr-200(config-if-gi)# ip unnumbered loopback 1
    esr-200(config-if-gi)# ip firewall disable
    esr-200(config-if-gi)# exit
    esr-200(config)# interface gigabitethernet 1/0/3
    esr-200(config-if-gi)# ip unnumbered loopback 1
    esr-200(config-if-gi)# ip firewall disable
    esr-200(config-if-gi)# exit

И последнее что осталось, это прописать маршрут до IP адресов которые отдаем клиентам:

    esr-200(config)# ip route 10.10.10.1/32 interface gigabitethernet 1/0/2 name client1
    esr-200(config)# ip route 10.10.10.2/32 interface gigabitethernet 1/0/3 name client2
    esr-200(config)# ip route 10.10.10.3/32 interface gigabitethernet 1/0/3 name client2
    esr-200(config)# ip route 10.10.10.4/32 interface gigabitethernet 1/0/3 name client2
    esr-200(config)# exit
    esr-200# commit
    esr-200# confirm

А теперь осталось настроить у клиента IP адрес 10.10.10.1 с маской 255.255.255.0 и шлюзом 10.0.0.2 (интерфейс R1 смотрящий в интернет). Точно также делаем на всех ПК воторого клиента.
