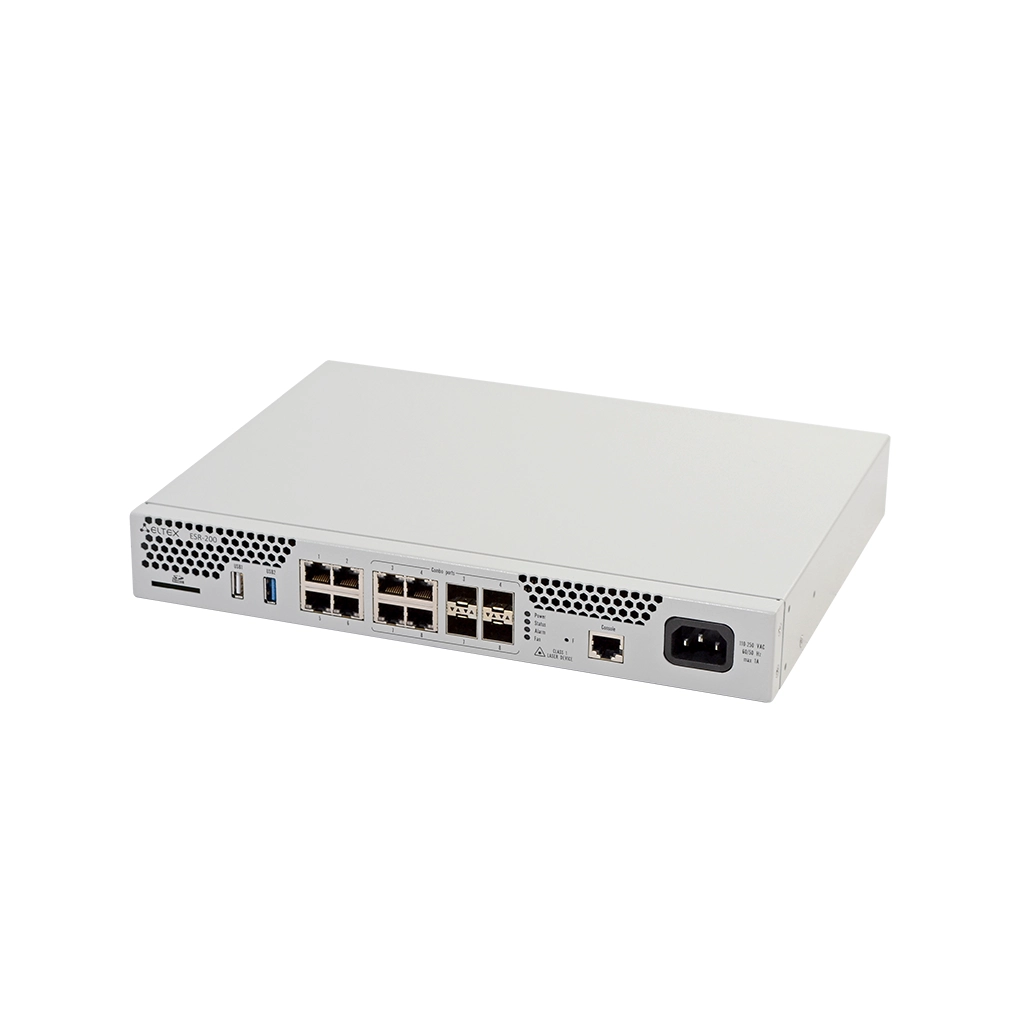

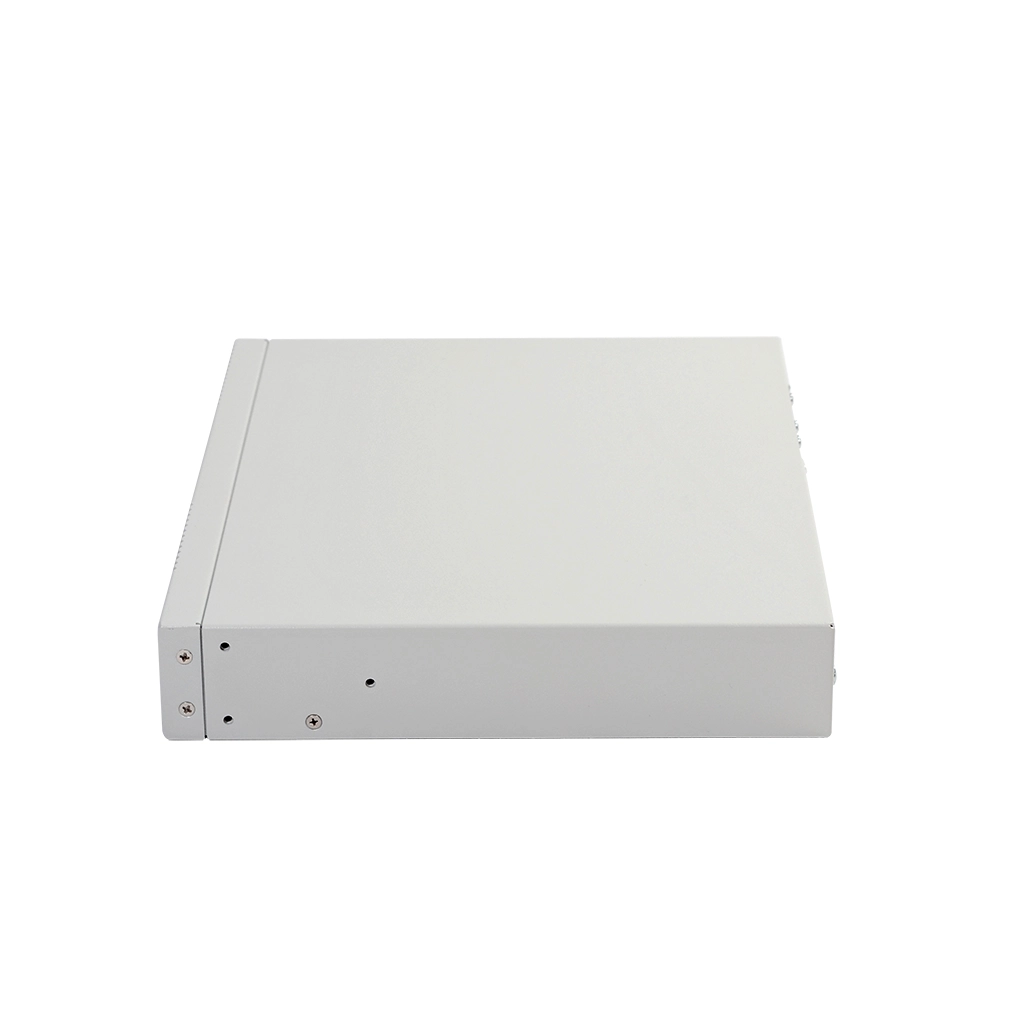

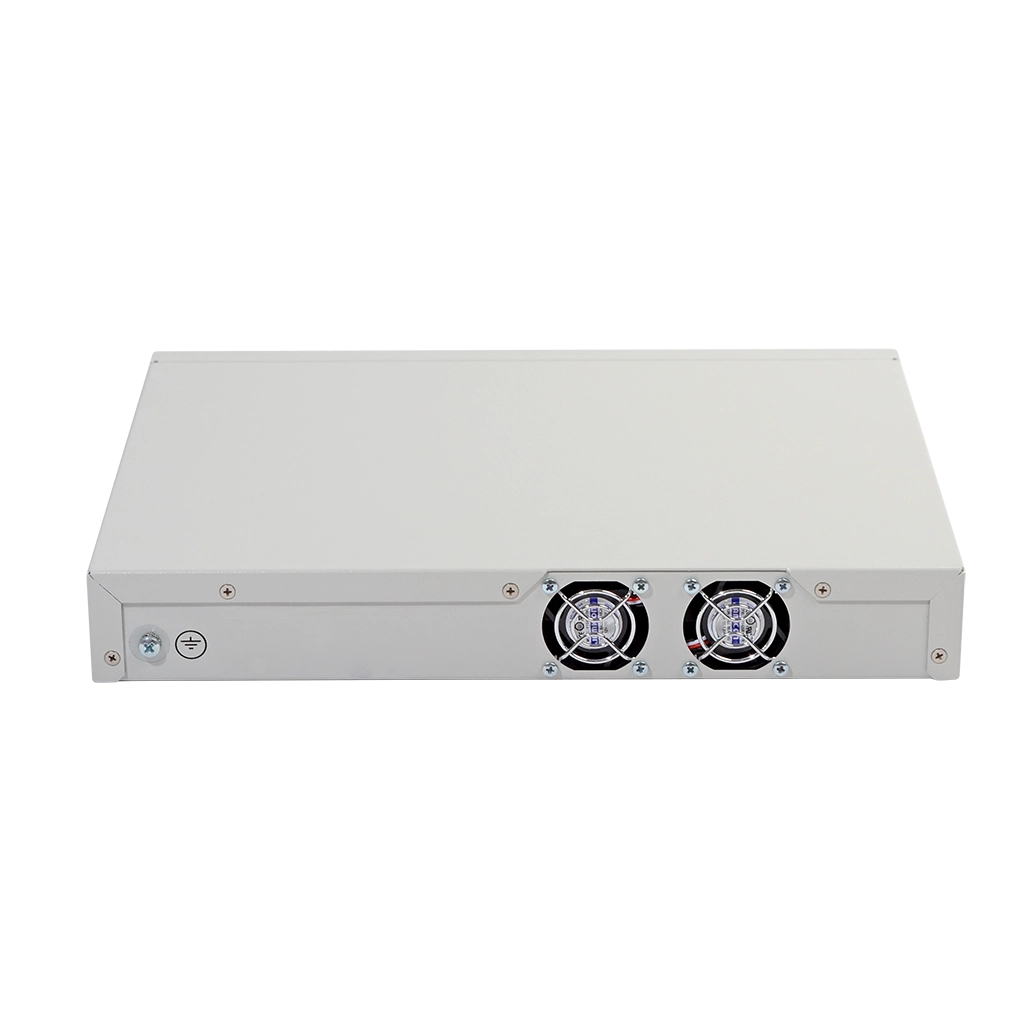

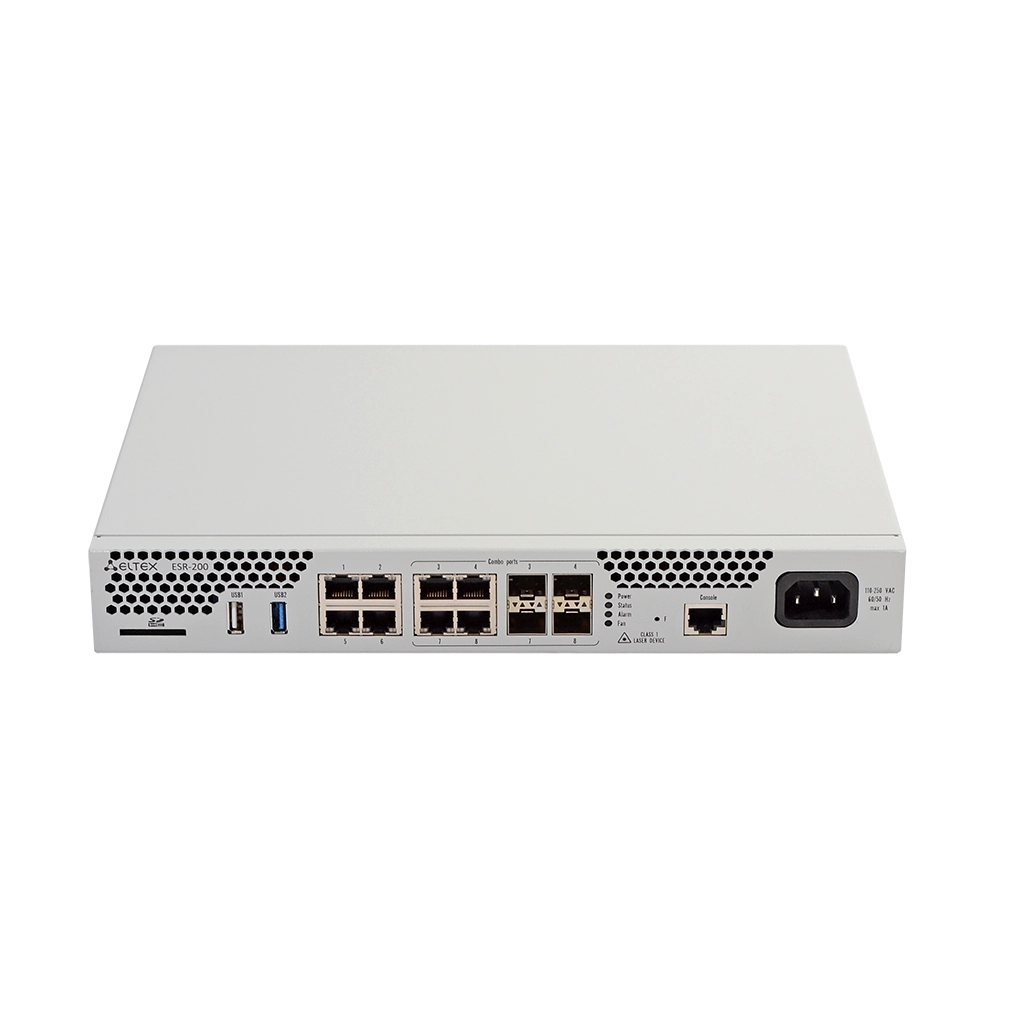

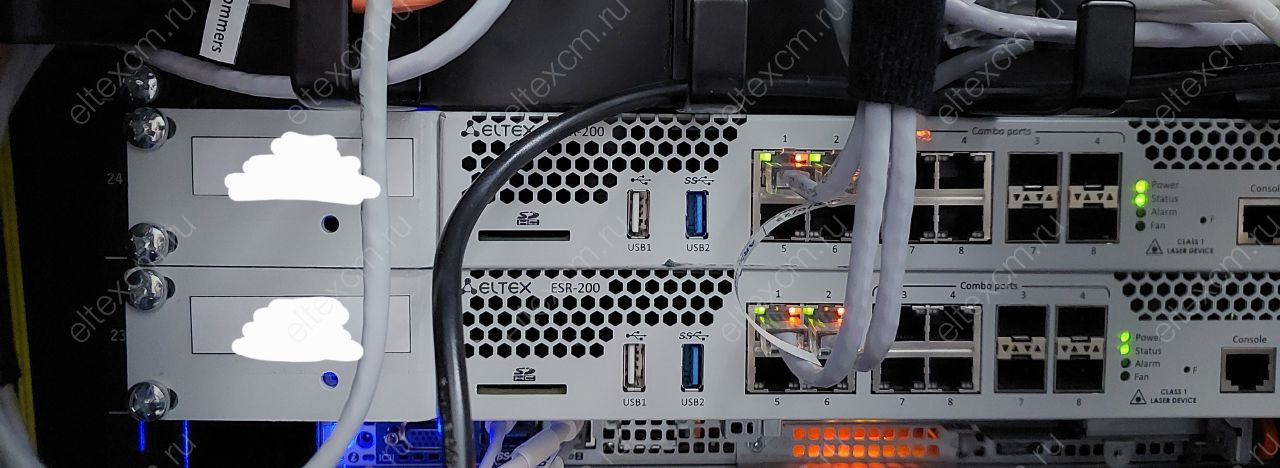

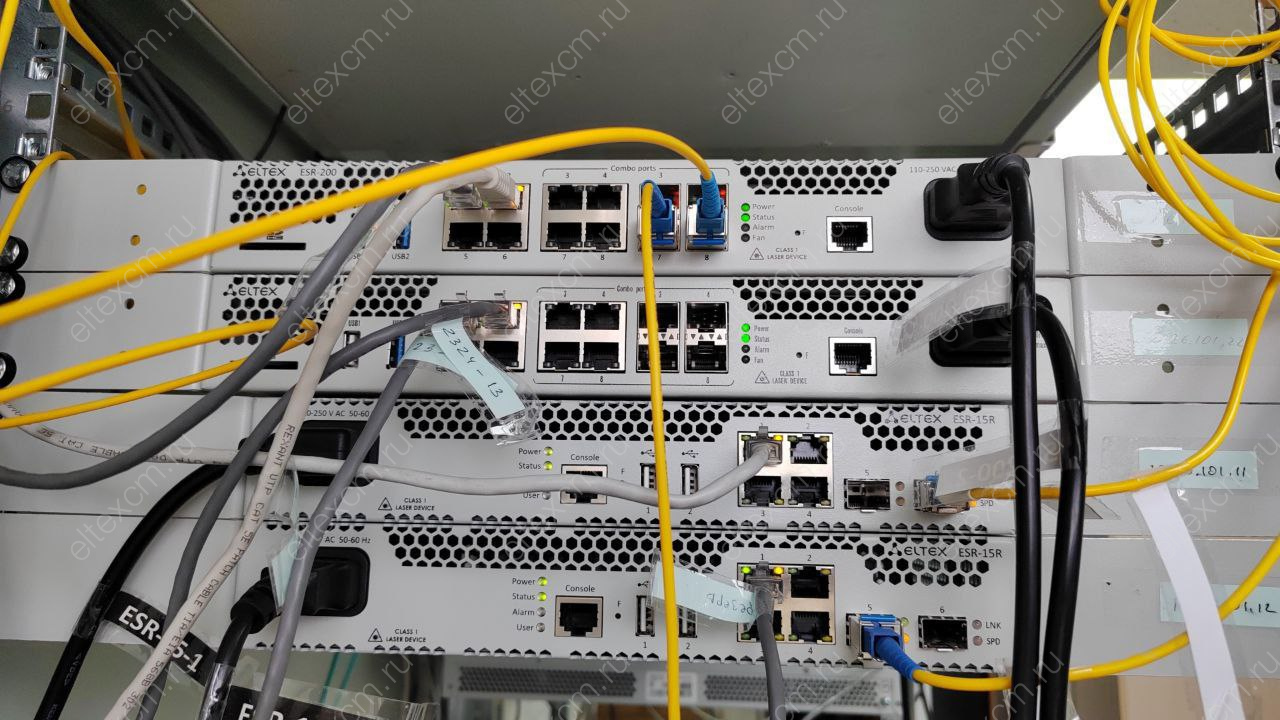

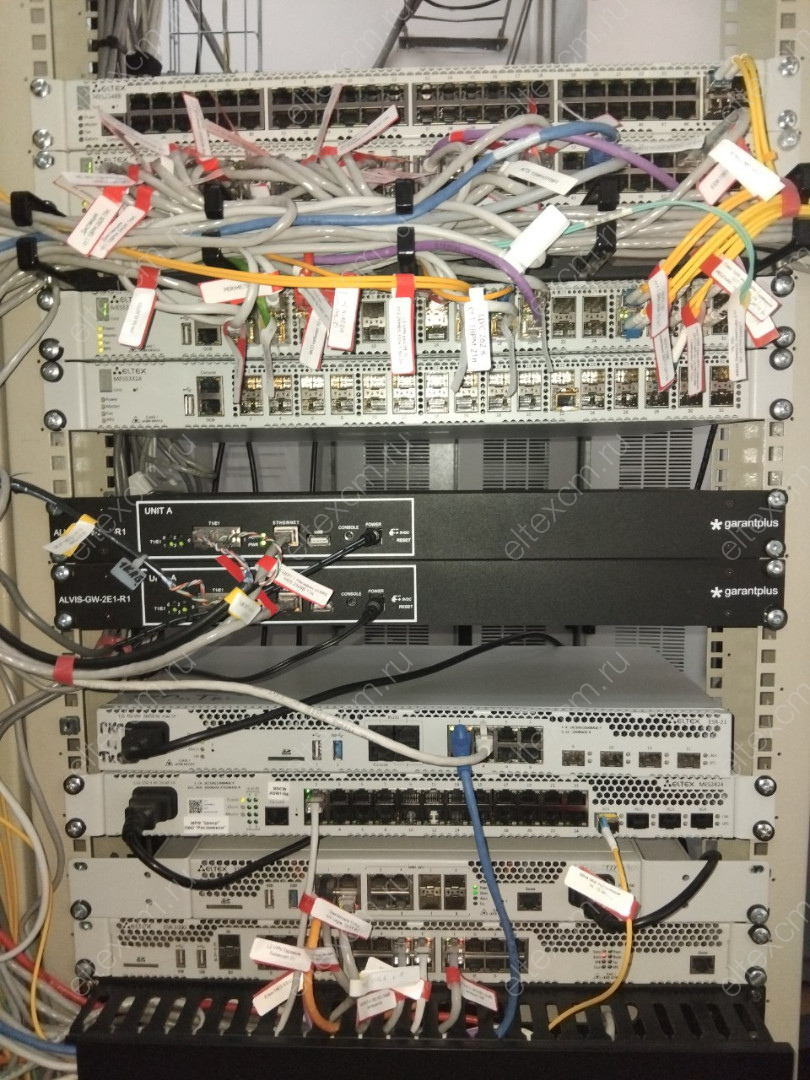

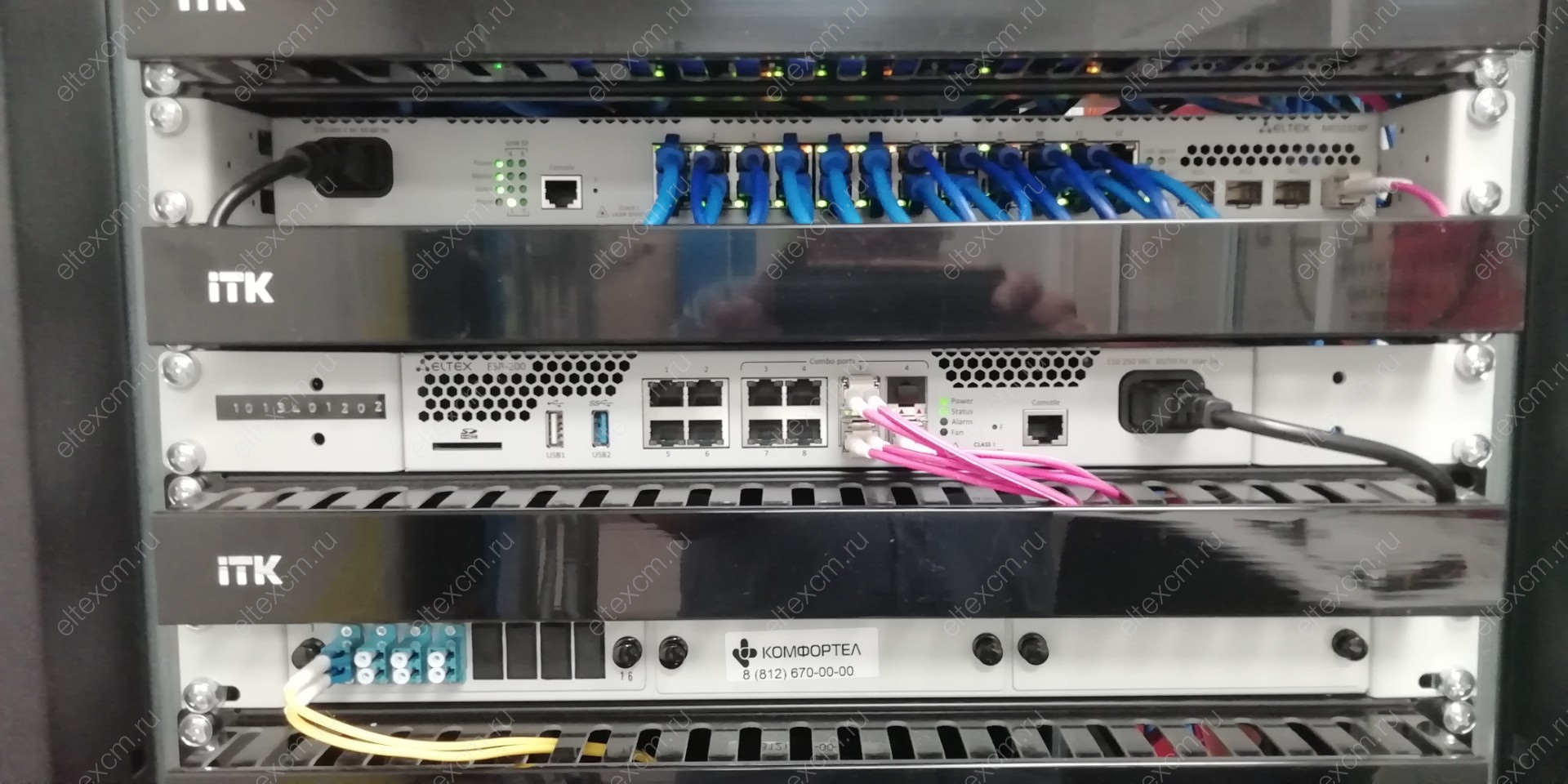

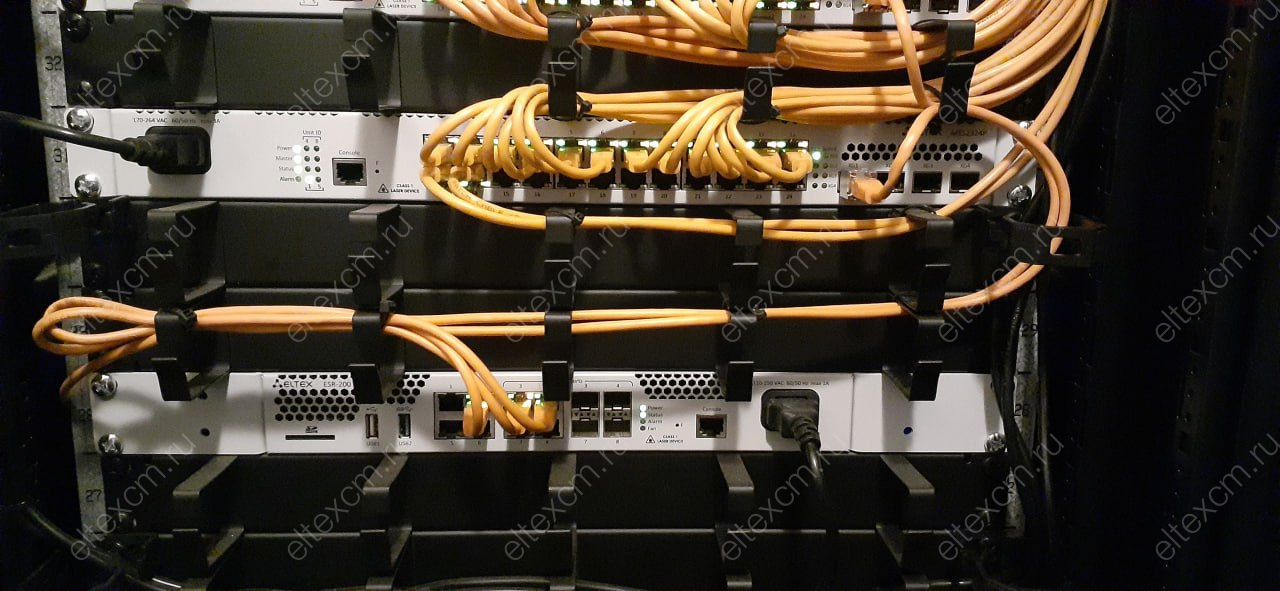

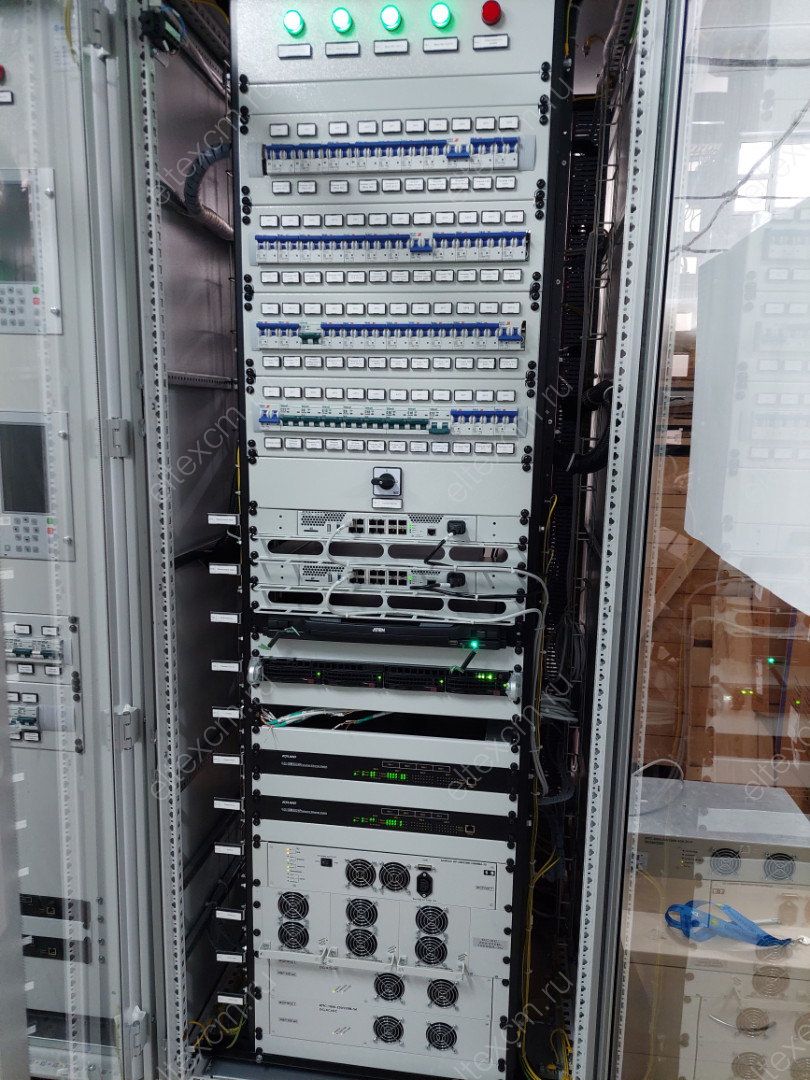

ESR-200 Сервисный маршрутизатор

Хит
ТОРП

Сервисный маршрутизатор ESR-200: 4 х Gigabit Ethernet (RJ-45), 4x Combo Gigabit Ethernet (RJ-45/SFP) Предоставление сервисов NAT, Firewall, функции L2 и L3 маршрутизатора

ОКПД2 КТРУ: 26.30.11.120-00000002
Eltex
Артикул: ESR-200
Оценка 5 из 5. Отзыва:
Цена:
Гарантия: 12 мес.
Возраст: 34 года
Офис: Казань
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
  • Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
  • Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Муртазин Камиль
Муртазин Камиль
Скидка с первого заказа!
Мы дилер №1 Eltex
Хит
ТОРП
ESR-10 Сервисный маршрутизатор
4 x 10/100/1000Base-T
2 x 1000Base-X SFP
2 x USB2.0
Хит
ТОРП
ESR-1000 Сервисный маршрутизатор
Сервисный маршрутизатор ESR-1000: 24х1G, 10G Base-R SFP+.NAT, Firewall, функции L2 и L3 маршрутизатора
Хит
ТОРП
ESR-100 Сервисный маршрутизатор
4 x Combo
NAT, Firewall
функции L2 и L3 маршрутизатора
ТОРП
ESR-1200 Маршрутизатор L4, 8 портов SFP+, 12 портов 1G
Сервисный маршрутизатор ESR-1200: 4х combo 10/100/1000BASE-T/1000BaseX, 8х 10GBASE-R SFP+, 12x 10/100/1000BASE-T
ТОРП
ESR-12V Сервисный маршутизатор
8 х 10/100/1000 Base-T
3 x FXS
1 x FXO
ТОРП
ESR-12VF Сервисный маршрутизатор
8 х 10/100/1000 Base-T
1 х 1000Base-X (SFP)
1 х RS-232 (RJ-45)
ТОРП
ESR-1700 сервисный маршрутизатор
Сервисный маршрутизатор ESR-1700, 4х combo 10/100/1000BASE-T/1000Base-X,8х 10GBASE-R SFP+
ТОРП
ESR-20 Сервисный маршрутизатор
2 х 10/100/1000Base-T
2 x Combo
1 x USB 2.0 | 1 x USB3.0
слот для SD-карт
Хит
ТОРП
ESR-21 Сервисный маршрутизатор
8х10/100/1000Base-T; 4хEthernet 10/100/1000 Base-X (SFP); 1xRS-232 (RJ-45); 3xSerial (RS-232); 2 порта USB2.0
Новинка
ТОРП
ESR-1500 Сервисный маршрутизатор
4х10/100/1000BASE-T, 4хCombo 10/100/1000BASE-T/1000BASE-X, 4х10GBASE-R SFP+
Индивидуальный заказ
ESR-14VF Сервисный маршутизатор
Сервисный маршрутизатор ESR-14VF: 8хEthernet 10/100/1000 Base-T; 4xFXS
Индивидуальный заказ
ТОРП
ESR-1511 сервисный маршрутизатор
Сервисный маршрутизатор ESR-1511, 4x10/100/1000BASE-T, 4хCombo 10/100/1000BASE-T/1000BASE-X, 4х10GBASE-R SFP+, 2x40GBASE-SR4/LR4 QSFP+
Новинка
ТОРП
ESR-3100 сервисный маршрутизатор
Сервисный маршрутизатор ESR-3100, Ethernet 10/100/1000BASE-T (LAN/WAN) - 8,10GBASE-R SFP+/1000BASE-X (LAN/WAN) - 8
Макс. скорость портов 1 G
Downlink порты RJ-45 4
Downlink порты SFP 4
Установка в стойку esr 1U
BRAS esr Нет
В реестре Минпромторга (ТОРП) Да
Размер базы FIB 1.4M
Количество маршрутов BGP 2.5M
Производительность (фреймы 1518B) Гбит/с 1.92
ФСТЭК Нет
Производительность (фреймы 1518B) k пкт/с 158
Количество портов 1G 8
Производительность (фреймы 70B) Гбит/с 0.09
Производительность (фреймы 70B) k пкт/с 155
Производительность IMIX, Гбит/с 0.96
Производительность IMIX, k пкт/с 79
Питание AC
Количество маршрутов OSPF 300k
Количество маршрутов ISIS 300k
Количество маршрутов RIP 10k
IPsec Гбит/с 0.46
Размер коробки ШхВхГ, мм 400 x 85 x 305
Вес брутто, кг 3.4

Обзор линейки ESR



Запись вебинаров "Маршрутизаторы ESR" 1 и 2 часть



  • масштабируемое решение для различных областей применения
  • развитый интерфейс командной строки для управления
  • гибкое конфигурирование сервисов
  • возможность сопряжения с оборудованием ведущих производителей
  • аппаратное ускорение обработки данных
  • пропускная способность до 1 Гбит/c
  • модели устройств с повышенной надежностью и резервированием критичных узлов

ESR-200 является сервисным маршрутизатором, и помимо основной функции маршрутизации (RIP, OSPF, BGP, static, PBR) может выполнять функцию защиты - фильтрации и ряд других функций, такие как: NAT, IPSec, туннелировнание. Функционал расширяется от версии к версии, мы максимально стараемся учитывать интересы клиентов.

Маршрутизатор с таким функционалам отлично подойдет для филиалов, средних офисов, небольших провайдеров.

Провайдерам ESR-200 может предложить NAT, BGP.

Энтерпрайзу ESR-200 предоставит туннели, шифрование, фильтрацию для защиты, резервирование подключений к сетям Internet-провайдеров.

Производительность ESR-200 составляет до 2.2 Гбит/с, при шифровании до 790 Мбит/с с алгоритмом шифрования AES-128. Разумеется, если данной производительности не достаточно, можно посмотреть на старшие модели.

Интерфейс командной строки напоминает чем-то CLI Cisco, к которому добавили фичу Juniper, а именно временное применении конфигурации, даже если вы что настроили не так или потеряли доступ из-за внесений изменений, ESR-200 произведет откат в предыдущей версии конфигурации. Так же система поддерживает набор проверок при конфигурировании, что уменьшает шансы сделать нерабочую конфигурацию.

Хотите отключить часть функционала, но не удалять из конфигурации? Нет ничего проще, почти весь функицонал имеет функцию 'enable', что позволит выключить функционал без удаления.

Компания Eltex старается избегать проприетарных разработок, чтобы поддерживать совместимость с другими вендорами.

ESR-200 является надежным стабильным устройством, как и вся серия ESR. Если, что то пошло не так, вас всегда поддержит команда технической поддержки компании Eltex.

Выходящая версия 1.3.0 пополнит копилку функционала следующими функциями:

  • Добавится поддержка 3G/4G модемов.
  • Защита от DoS/DDoS атак.
  • Протокол LLDP.

Семейство маршрутизаторов ESR– это устройства, представляющие собой универсальную аппаратную платформу и способные предоставить широкий набор сетевых функций. В линейке представлены модели, ориентированные на применение в сетях различных масштабов – от сетей малых предприятий, до сетей операторов связи и дата-центров.

Типовые задачи, решаемые с помощью сервисных маршрутизаторов:

  • предоставление сервисов NAT, Firewall
  • организация удаленного доступа к локальным ресурсам в сетях предприятий (L2TP, PPTP)
  • фильтрация сетевых данных по различнымкритериям
  • обнаружение и предотвращение попыток сетевых вторжений, защита от утечек данных
  • анализ сетевого трафика и сетевой активности в привязке к приложениям и пользователям
  • резервирование подключений к сетям Internet-провайдеров
  • ряд других задач, перечень которых постоянно расширяется по мере развития сетей передачи данных и появления новых сетевых сервисов

Перечисленные функции сочетаются с традиционными сервисами. Устройства поддерживают функции L2 коммутатора и L3 маршрутизатора.

Производительность

Ключевыми элементами ESR-200 являются средства аппаратного ускорения обработки данных, позволяющие достичь высоких уровней производительности. Программная и аппаратная обработка распределена между узлами устройства.

Пакетный процессор Broadcom XLP (XLP204)

Интерфейсы
  • 4хCombo 10/100/1000BASE-T / 1000BASE-X
  • 4xEthernet 10/100/1000BASE-T
  • 1xConsole (RJ-45)
  • 1хUSB 2.0
  • 1хUSB 3.0
Подключаемые интерфейсы
  • USB 3G/4G/LTE модем
  • E1 TopGate SFP
Производительность
  • Производительность Firewall/NAT/маршрутизации (фреймы 1518B) - 1,92 Гбит/c; 158k пкт/с
  • Производительность Firewall/NAT/маршрутизации (фреймы 70B) - 92 Мбит/c; 155k пкт/c
  • Производительность IPsec VPN (фреймы 1456B) - 0,46 Гбит/c; 40k пкт/с
  • Производительность IPS/IDS 10k правил - 85 Мбит/c;
    19,3k пкт/с
  • Производительность коммутации MPLS (фреймы 1518B) - 3,9 Гбит/c; 323k пкт/c
Системные характеристики
  • Количество VPN-туннелей - 250
  • Статические маршруты - 11k
  • Количество конкурентных сессий - 256k
  • Поддержка VLAN - до 4k активных VLAN в соответствии с 802.1Q
  • Количество маршрутов BGP - 2,5M
  • Количество маршрутов OSPF - 300k
  • Количество маршрутов RIP - 10k
  • Таблица MAC-адресов - 2k записей на бридж
  • Размер базы FIB - 1,4M
  • VRF - 32
Клиенты Remote Access VPN
  • PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH
Сервер Remote Access VPN
  • L2TP/PPTP/OpenVPN/IPsec XAUTH
Site-to-site VPN
  • IPSec: Policy-based и route-based режимы
  • DMVPN
  • Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camelia
  • Аутентификация сообщений IKE MD5, SHA-1, SHA-2
Туннелирование
  • IPoGRE, EoGRE
  • IPIP
  • L2TPv3
  • LT (inter VRF routing)
Функции L2
  • Коммутация пакетов (bridging)
  • Агрегация интерфейсов LAG/LACP (802.3ad)
  • Поддержка VLAN (802.1Q)
  • Логические интерфейсы
  • LLDP, LLDP MED
  • VLAN на основе MAC
Функции L3 (IPv4/IPv6)
  • Трансляция адресов NAT, Static NAT, ALG
  • Статические маршруты
  • Динамические протоколы маршрутизации RIPv2, OSPFv2/v3, IS-IS, BGP
  • Фильтрация маршрутов (prefix list)
  • VRF
  • Policy Based Routing (PBR)
  • BFD для BGP, OSPF, статических маршрутов
BRAS (IPoE)1
  • Терминация пользователей
  • Белые/черные списки URL
  • Квотирование по объёму трафика, по времени сессии, по сетевым приложениям
  • HTTP/HTTPS Proxy
  • HTTP/HTTPS Redirect
  • Аккаунтинг сессий по протоколу Netflow
  • Взаимодействие с серверами ААА, PCRF
  • Управление полосой пропускания по офисам и SSID, сессиям пользователей
  • Аутентификация пользователей по MAC- или IP-адресам
Функции сетевой защиты
  • Система обнаружения и предотвращения вторжений (IPS/IDS)1
  • Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента - наборы правил, предоставляемые Kaspersky SafeStream Ii1
  • Web-фильтрация по URL, по содержимому (cookies, ActiveX, Javascript)
  • Zone-based Firewall
  • Фильтрация фаерволом на базе L2/L3/L4 полей и по приложениям
  • Поддержка списков контроля доступа на базе L2/L3/L4 полей
  • Защита от DoS/DDoS атак и оповещение об атаках
  • Логирование событий атак, событий срабатывания правил
Качество обслуживания (QoS)
  • До 8-ми приоритетных очередей на порт
  • L2 и L3 приоритизация трафика (802.1p, DSCP, IP Precedence)
  • Предотвращение перегрузки очередей RED, GRED
  • Назначение приоритетов по портам, по VLAN
  • Средства перемаркирования приоритетов
  • Применение политик (policy-map)
  • Управление полосой пропускания (shaping)
  • Иерархический QоS
  • Маркировка сессий
Управление IP-адресацией (IPv4/IPv6)
  • Статические IP-адреса
  • DHCP-клиент
  • DHCP Relay Option 82
  • Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
  • DNS resolver
  • IP unnumbered
Средства обеспечения надежности сети
  • VRRP v2,v3
  • Tracking на основании VRRP или SLA теста
    • Управление параметрами VRRP
    • Управление параметрами PBR
    • Управление административным статусом интерфейса
    • Активация и деактивация статического маршрута
    • Управление атрибутом AS-PATH и preference в route-map
  • Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
  • Резервирование сессий firewall
    Мониторинг и управление
    • Поддержка стандартных и расширенных SNMP MIB, RMONv1
    • Встроенный Zabbix agent
    • Аутентификация по локальной базе пользователей, RADIUS, TACACS+, LDAP
    • Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
    • Интерфейсы управления CLI
    • Поддержка Syslog
    • Монитор использования системных ресурсов
    • Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
    • Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
    • Поддержка NTP
    • Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
    • Локальное управление через консольный порт RS-232 (RJ-45)
    • Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
    • Вывод информации по сервисам/процессам
    • Локальное/удаленное сохранение конфигураций
      маршрутизатора
      Функции контроля SLA
      • Eltex SLA
      • Оценка параметров каналов связи:
        • One-waydelay/two-waydelay
        • One-wayjitter/two-wayjitter
        • One-waypacket-loss/two-waypacket-loss
        • Коэффициент ошибок в пакета
        • Нарушение последовательности доставки пакетов
      • Wellink SLA (wiSLA)1
      MPLS
      • Поддержка протокола LDP
      • Поддержка L2VPN VPWS
      • Поддержка L2VPN VPLS Martini Mode
      • Поддержка L2VPN VPLS Kompella Mode
      • Поддержка L3VPN MP-BGP
      Физические характеристики и условия окружающей среды
      • Максимальная потребляемая мощность: 25 Вт
      • Максимальный уровень шума - 57 дБ
      • Питание: 100-264В AC, 50–60 Гц
      • Интервал рабочих температур: от -10 до +45 °С
      • Интервал температуры хранения от -40 до +70°С
      • Относительная влажность при эксплуатации: не более 80%
      • Относительная влажность при хранении: от 10% до 95%
      • Габаритные размеры (ШхВxГ, мм): 310х44х240
      • Вес: 2,5 кг
      • Срок службы: не менее 15 лет

      Набор функций соответствует версии ПО 1.14.5
      1 Активизируется лицензией

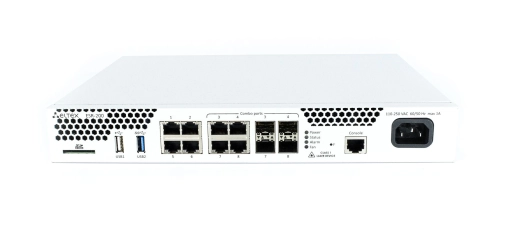

      ESR-200
      Сервисный маршрутизатор ESR-200, 4х 10/100/1000BASE-T, 4x Combo 10/100/1000BASE-T/1000BASE-X SFP, 1x USB 2.0, 1x USB3.0, 1 слот для SD-карт, 4Gb RAM, 1Gb Flash, 220V AC
      ESR-BRAS-L
      Опция ESR-BRAS на ПО для маршрутизаторов серии ESR-100/200/1000/1200/1500/1700
      ESR-WiSLA-L
      Неисключительная лицензия ESR-wiSLA на ПО для маршрутизаторов серии ESR
      Шнур питания 220В
      Шнур питания 220В
      Комплект крепления в 19"стойку
      Комплект крепления в 19"стойку
      Документация
      Документация
      Сертификат
      Сертификат
      Оценка товара ( 2 )
      5.0
      ESR-200 проверенные временем и работают при ядерной войне, 21 слишком молодые еще
      Стал счастливым обладателем ESR-200 и никак не понимал логику работы ПО. 1.8.5, обновлять некогда и смысла нет, нет там функций нужных, только для еср 1000. Опыта раньше с элтексом не имел никто из наших. Обратился в техническую поддержку. Специалисты помогли буквально за 10 минут. Все получилось, огромное спасибо. Прям от души благодарен.
      [ESR] Очистка конфигурации ESR или сброс на заводскую конфигурацию для версий до 1.1.0 включительно
      Очистка конфигурации происходит путем копирования конфигурации по умолчанию в candidate-config и применения внесенных изменений:

      esr# copy fs://default-config fs://candidate-config

      Процесс сброса на заводскую конфигурацию аналогичен.

      esr# copy fs://factory-config fs://candidate-config

      Изменения конфигурации вступают в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Источник:
      docs.eltex-co.ru

      [ESR] Настройка SNMP
      SNMP (англ. Simple Network Management Protocol — простой протокол сетевого управления) — протокол, предназначенный для управления устройствами в IP-сетях на основе архитектур TCP/UDP. SNMP предоставляет данные для управления в виде переменных, описывающих конфигурацию управляемой системы.

      Задача: Настроить SNMPv3 сервер с аутентификацией и шифрованием данных для пользователя admin. IP-адрес маршрутизатора esr - 192.168.52.41, ip-адрес сервера - 192.168.52.8.

      Рисунок 1 - Схема сети.
      Рисунок 1 – Схема сети

      Решение:

      Предварительно нужно выполнить следующие действия:

      • указать зону для интерфейса gi1/0/1;
      • настроить IP-адрес для интерфейсов gi1/0/1.

      Основной этап конфигурирования:

      Включаем SNMP-сервер:

      esr(config)# snmp-server

      Создаем пользователя SNMPv3:

      esr(config)# snmp-server user admin

      Определим режим безопасности:

      esr(snmp-user)# authentication access priv

      Определим алгоритм аутентификации для SNMPv3-запросов:

      esr(snmp-user)# authentication algorithm md5

      Устанавим пароль для аутентификации SNMPv3-запросов:

      esr(snmp-user)# authentication key ascii-text 123456789

      Определим алгоритм шифрования передаваемых данных:

      esr(snmp-user)# privacy algorithm aes128

      Устанавим пароль для шифрования передаваемых данных:

      esr(snmp-user)# privacy key ascii-text 123456789

      Активируем SNMPv3-пользователя :

      esr(snmp-user)# enable

      Определяем сервер-приемник Trap-PDU сообщений:

      esr(config)# snmp-server host 192.168.52.41

      Изменения конфигурации вступят в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Источник:
      docs.eltex-co.ru

      [ESR] Настройка MultiWAN
      Рекомендуемый порядок действий:

      Задача: Настроить маршрут к серверу (108.16.0.1/28) с возможностью балансировки нагрузки.

      Рисунок 1 - Схема сети.
      Рисунок 1 – Схема сети

      Решение:

      Предварительно нужно выполнить следующие действия:

      • настроить зоны для интерфейсов te1/0/1 и te1/0/2;
      • указать IP-адреса для интерфейсов te1/0/1 и te1/0/2.

      Основной этап конфигурирования:

      Настроим маршрутизацию:

      еsr(config)# ip route 108.16.0.0/28 wan load-balance rule 1

      Создадим правило WAN:

      еsr(config)# wan load-balance rule 1

      Укажем участвующие интерфейсы:

      еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/2
      еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/1

      Включим созданное правило балансировки и выйдем из режима конфигурирования правила:

      еsr(config-wan-rule)# enable
      еsr(config-wan-rule)# exit

      Создадим список для проверки целостности соединения:

      еsr(config)# wan load-balance target-list google

      Создадим цель проверки целостности:

      esr(config-target-list)# target 1

      Зададим адрес для проверки, включим проверку указанного адреса и выйдем:

      еsr(config-wan-target)# ip address 8.8.8.8
      еsr(config-wan-target)# enable
      еsr(config-wan-target)# exit

      Настроим интерфейсы. В режиме конфигурирования интерфейса te1/0/1 указываем nexthop:

      еsr(config)# interface tengigabitethernet 1/0/1
      еsr(config-if)# wan load-balance nexthop 203.0.0.1

      В режиме конфигурирования интерфейса te1/0/1 указываем список целей для проверки соединения:

      еsr(config-if)# wan load-balance target-list google

      В режиме конфигурирования интерфейса te1/0/1 включаем WAN-режим и выходим:

      еsr(config-if)# wan load-balance enable
      еsr(config-if)# exit

      В режиме конфигурирования интерфейса te1/0/2 указываем nexthop:

      еsr(config)# interface tengigabitethernet 1/0/2
      еsr(config-if)# wan load-balance nexthop 65.6.0.1

      В режиме конфигурирования интерфейса te1/0/2 указываем список целей для проверки соединения:

      еsr(config-if)# wan load-balance target-list google

      В режиме конфигурирования интерфейса te1/0/2 включаем WAN-режим и выходим:

      еsr(config-if)# wan load-balance enable
      еsr(config-if)# exit

      Изменения конфигурации вступят в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Для переключения в режим резервирования настроим следующее:

      Заходим в режим настройки правила WAN:

      еsr(config)# wan load-balance rule 1

      Функция MultiWAN также может работать в режиме резервирования, в котором трафик будет направляться в активный интерфейс c наибольшим весом. Включить данный режим можно следующей командой:

      еsr(config-wan-rule)# failover

      Изменения конфигурации вступят в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Источник:
      docs.eltex-co.ru

      [ESR] Конфигурирование Destination NAT
      Функция Destination NAT (DNAT) состоит в преобразовании IP-адреса назначения у пакетов, проходящих через сетевой шлюз.

      DNAT используется для перенаправления трафика, идущего на некоторый «виртуальный» адрес в публичной сети, на «реальный» сервер в локальной сети, находящийся за сетевым шлюзом. Эту функцию можно использовать для организации публичного доступа к серверам, находящимся в частной сети и не имеющим публичного сетевого адреса.

      Задача: Организовать доступ из публичной сети, относящейся к зоне «UNTRUST», к серверу локальной сети в зоне «TRUST». Адрес сервера в локальной сети - 10.1.1.100. Сервер должен быть доступным извне по адресу 1.2.3.4, доступный порт 80.

      Решение:

      Создадим зоны безопасности «UNTRUST» и «TRUST». Установим принадлежность используемых сетевых интерфейсов к зонам. Одновременно назначим IP-адреса интерфейсам.

      esr# configure
      esr(config)# security zone UNTRUST
      esr(config-zone)# exit
      esr(config)# security zone TRUST
      esr(config-zone)# exit
      esr(config)# interface gigabitethernet 1/0/1
      esr(config-if-gi)# security-zone TRUST
      esr(config-if-gi)# ip address 10.1.1.1/25
      esr(config-if-gi)# exit
      esr(config)# interface tengigabitethernet 1/0/1
      esr(config-if-te)# ip address 1.2.3.4/29
      esr(config-if-te)# security-zone UNTRUST
      esr(config-if-te)# exit

      Создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

      • NET_UPLINK – профиль адресов публичной сети;
      • SERVER_IP – профиль адресов локальной сети;
      • SRV_HTTP – профиль портов.

      esr(config)# object-group network NET_UPLINK
      esr(config-object-group-network)# ip address 1.2.3.4
      esr(config-object-group-network)# exit
      esr(config)# object-group service SRV_HTTP
      esr(config-object-group-network)# port 80
      esr(config-object-group-network)# exit
      esr(config)# object-group network SERVER_IP
      esr(config-object-group-network)# ip address 10.1.1.100
      esr(config-object-group-network)# exit

      Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 1.2.3.4 из внешней сети.

      esr(config)# nat destination
      esr(config-dnat)# pool SERVER_POOL
      esr(config-dnat-pool)# ip address 10.1.1.100
      esr(config-dnat-pool)# ip port 80
      esr(config-dnat-pool)# exit

      Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «UNTRUST». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».

      esr(config-dnat)# ruleset DNAT
      esr(config-dnat-ruleset)# from zone UNTRUST
      esr(config-dnat-ruleset)# rule 1
      esr(config-dnat-rule)# match destination-address NET_UPLINK
      esr(config-dnat-rule)# match protocol tcp
      esr(config-dnat-rule)# match destination-port SERV_HTTP
      esr(config-dnat-rule)# action destination-nat pool SERVER_POOL
      esr(config-dnat-rule)# enable
      esr(config-dnat-rule)# exit
      esr(config-dnat-ruleset)# exit
      esr(config-dnat)# exit

      Для пропуска трафика, идущего из зоны «UNTRUST» в «TRUST», создадим соответствующую пару зон. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP», и прошедший преобразование DNAT.

      esr(config)# security zone-pair UNTRUST TRUST
      esr(config-zone-pair)# rule 1
      esr(config-zone-rule)# match source-address any
      esr(config-zone-rule)# match destination-address SERVER_IP
      esr(config-zone-rule)# match protocol any
      esr(config-zone-rule)# match destination-nat
      esr(config-zone-rule)# action permit
      esr(config-zone-rule)# enable
      esr(config-zone-rule)# exit
      esr(config-zone-pair)# exit
      esr(config)# exit

      Изменения конфигурации вступят в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Произведенные настройки можно посмотреть с помощью команд:

      esr# show ip nat destination pools
      esr# show ip nat destination rulesets
      esr# show ip nat proxy-arp
      esr# show ip nat translations

      Источник:
      docs.eltex-co.ru

      [ESR] Применение заводских настроек на ESR
      Чтобы выполнить сброс к заводским настройкам, нужно выполнить команды:
      Сброс конфигурации до заводских настроек
      esr-Х# copy system:factory-config system:candidate-config
      Copy factory configuration to candidate configuration...
      Read factory configuration...

      Применение конфигурации
      esr-Х# commit
      Nothing to commit in configuration
      2017-01-16T08:57:27+00:00 %CLI-I-CRIT: user admin from console input: commit
      esr-Х# confirm
      Nothing to confirm in configuration. You must commit some changes first.
      2017-01-16T08:57:30+00:00 %CLI-I-CRIT: user admin from console input: confirm



      Если нет удаленного доступа, то нужно нажать функциональную кнопку F на передней панели более, чем на 10 секунд. При отпускании кнопки маршрутизатор перезагрузится с заводскими настройками.

      Источник:
      docs.eltex-co.ru

      [ESR] Настройка VRF Lite
      VRF (Virtual Routing and Forwarding) – технология, которая позволяет изолировать маршрутную информацию, принадлежащую различным классам (например, маршруты одного клиента).

      Рисунок 1 - Схема сети.
      Рисунок 1 – Схема сети

      Задача: К маршрутизатору серии ESR подключены 2 сети, которые необходимо изолировать от остальных сетей.

      Решение:

      Создадим VRF:

      esr(config)# ip vrf bit
      esr(config-vrf)# exit

      Создадим зону безопасности:

      esr(config)# security zone vrf-sec
      esr(config-zone)# ip vrf forwarding bit
      esr(config-zone)# exit

      Создадим правило для пары зон и разрешим любой TCP/UDP-трафик:

      esr(config)# security zone-pair vrf-sec vrf-sec
      esr(config-zone-pair)# rule 1
      esr(config-zone-rule)# match source-address any
      esr(config-zone-rule)# match destination-address any
      esr(config-zone-rule)# match protocol udp
      esr(config-zone-rule)# match source-port any
      esr(config-zone-rule)# match destination-port any
      esr(config-zone-rule)# action permit
      esr(config-zone-rule)# enable
      esr(config-zone-rule)# exit
      esr(config-zone-pair)# rule 2
      esr(config-zone-rule)# match source-address any
      esr(config-zone-rule)# match destination-address any
      esr(config-zone-rule)# match protocol tcp
      esr(config-zone-rule)# match source-port any
      esr(config-zone-rule)# match destination-port any
      esr(config-zone-rule)# action permit
      esr(config-zone-rule)# enable
      esr(config-zone-rule)# exit

      Создадим привязку интерфейсов, назначим IP-адреса, укажем принадлежность к зоне:

      esr(config)# interface gigabitethernet 1/0/7
      esr(config-if-gi)# ip vrf forwarding bit
      esr(config-if-gi)# ip address 10.20.0.1/24
      esr(config-if-gi)# security-zone vrf-sec
      esr(config-if-gi)# exit
      esr(config)# interface gigabitethernet 1/0/14.10
      esr(config-subif)# ip vrf forwarding bit
      esr(config-subif)# ip address 10.30.0.1/16
      esr(config-subif)# security-zone vrf-sec
      esr(config-subif)# exit
      esr(config)# exit

      Изменения конфигурации вступят в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Информацию об интерфейсах, привязанных к VRF, можно посмотреть командой:

      esr# show ip vrf

      Таблицу маршрутов VRF можно просмотреть с помощью команды:

      esr# show ip route vrf bit

      Источник:
      docs.eltex-co.ru

      [ESR] Настройка Netflow
      Netflow — сетевой протокол, предназначенный для учета и анализа трафика.

      Netflow позволяет передавать данные о трафике (адрес отправителя и получателя, порт, количество информации и др.) с сетевого оборудования (сенсора) на коллектор. В качестве коллектора может использоваться обычный сервер.

      Задача: Организовать учет трафика с интерфейса gi1/0/1 для передачи на сервер через интерфейс gi1/0/8 для обработки.

      Рисунок 1 - Схема сети.
      Рисунок 1 – Схема сети

      Решение:

      Предварительно нужно выполнить следующие действия:

      • На интерфейсах gi1/0/1, gi1/0/8 отключить firewall командой «ip firewall disable». (С версии ПО 1.1.0 необязательно отключать firewall)
      • Назначить IP-адреса на портах.

      Основной этап конфигурирования:

      Укажем IP-адрес коллектора:

      esr(config)# netflow collector 10.10.0.2

      Включим сбор экспорта статистики netflow на сетевом интерфейсе gi1/0/1:

      esr(config)# interface gigabitethernet 1/0/1
      esr(config-if-gi)# ip netflow export

      Активируем netflow на маршрутизаторе.:

      еsr(config)# netflow enable

      Изменения конфигурации вступят в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Для просмотра статистики Netflow используется команда:

      esr# show netflow statistics

      Источник:
      docs.eltex-co.ru

      [ESR] Базовый QoS
      QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

      Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

      Задача: Настроить следующие ограничения на интерфейсе gigabitethernet 1/0/8: передавать трафик с DSCP 22 в восьмую приоритетную очередь, трафик с DSCP 14 в седьмую взвешенную очередь, установить ограничение по скорости в 60 Мбит/с для седьмой очереди.

      Рисунок 1 - Схема сети.
      Рисунок 1 – Схема сети

      Решение:

      Для того чтобы восьмая очередь стала приоритетной, а с первой по седьмую взвешенной, ограничим количество приоритетных очередей до 1:

      esr(config)# priority-queue out num-of-queues 1

      Перенаправим трафик с DSCP 22 в восьмую приоритетную очередь:

      esr(config)# qos map dscp-queue 22 to 8

      Перенаправим трафик с DSCP 14 в седьмую взвешенную очередь:

      esr(config)# qos map dscp-queue 14 to 7

      Включим QoS на входящем интерфейсе со стороны LAN:

      esr(config)# interface gigabitethernet 1/0/5
      esr(config-if-gi)# qos enable
      esr(config-if-gi)# exit

      Включим QoS на интерфейсе со стороны WAN:

      esr(config)# interface gigabitethernet 1/0/8
      esr(config-if-gi)# qos enable

      Установим ограничение по скорости в 60Мбит/с для седьмой очереди:

      esr(config-if)# traffic-shape queue 7 60000
      esr(config-if)# exit

      Изменения конфигурации вступят в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Просмотреть статистику по QoS можно командой (только для ESR-100/ESR-200):

      esr# show qos statistics gigabitethernet 1/0/8

      Источник:
      docs.eltex-co.ru

      [ESR] Расширенный QoS
      QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

      Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

      Задача: Классифицировать приходящий трафик по подсетям (10.0.11.0/24, 10.0.12.0/24), произвести маркировку по DSCP (38 и 42) и произвести разграничение по подсетям (40 Мбит/с и 60 Мбит/с), ограничить общую полосу до 250 Мбит/с, остальной трафик обрабатывать через механизм SFQ.

      Рисунок 1 - Схема сети.
      Рисунок 1 – Схема сети

      Решение:

      Настроим списки доступа для фильтрации по подсетям, выходим в глобальный режим конфигурации:

      esr(config)# ip access-list extended fl1
      esr(config-acl)# rule 1
      esr(config-acl-rule)# action permit
      esr(config-acl-rule)# match protocol any
      esr(config-acl-rule)# match source-address 10.0.11.0 255.255.255.0
      esr(config-acl-rule)# match destination-address any
      esr(config-acl-rule)# enable
      esr(config-acl-rule)# exit
      esr(config-acl)# exit
      esr(config)# ip access-list extended fl2
      esr(config-acl)# rule 1
      esr(config-acl-rule)# action permit
      esr(config-acl-rule)# match protocol any
      esr(config-acl-rule)# match source-address 10.0.12.0 255.255.255.0
      esr(config-acl-rule)# match destination-address any
      esr(config-acl-rule)# enable
      esr(config-acl-rule)# exit
      esr(config-acl)# exit

      Создаем классы fl1 и fl2, указываем соответствующие списки доступа, настраиваем маркировку:

      esr(config)# class-map fl1
      esr(config-class-map)# set dscp 38
      esr(config-class-map)# match access-group fl1
      esr(config-class-map)# exit
      esr(config)# class-map fl2
      esr(config-class-map)# set dscp 42
      esr(config-class-map)# match access-group fl2
      esr(config-class-map)# exit

      Создаём политику и определяем ограничение общей полосы пропускания:

      esr(config)# policy-map fl
      esr(config-policy-map)# shape average 250000

      Осуществляем привязку класса к политике, настраиваем ограничение полосы пропускания и выходим:

      esr(config-policy-map)# class fl1
      esr(config-class-policy-map)# shape average 40000
      esr(config-class-policy-map)# exit
      esr(config-policy-map)# class fl2
      esr(config-class-policy-map)# shape average 60000
      esr(config-class-policy-map)# exit

      Для другого трафика настраиваем класс с режимом SFQ:

      esr(config-policy-map)# class class-default
      esr(config-class-policy-map)# mode sfq
      esr(config-class-policy-map)# fair-queue 800
      esr(config-class-policy-map)# exit
      esr(config-policy-map)# exit

      Включаем QoS на интерфейсах, политику на входе интерфейса gi 1/0/19 для классификации и на выходе gi1/0/20 для применения ограничений и режима SFQ для класса по умолчанию:

      esr(config)# interface gigabitethernet 1/0/19
      esr(config-if-gi)# qos enable
      esr(config-if-gi)# service-policy input fl
      esr(config-if-gi)# exit
      esr(config)# interface gigabitethernet 1/0/20
      esr(config-if-gi)# qos enable
      esr(config-if-gi)# service-policy output fl
      esr(config-if-gi)# exit

      Изменения конфигурации вступят в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Для просмотра статистики используется команда:

      esr# do show qos policy statistics gigabitethernet 1/0/20

      Источник:
      docs.eltex-co.ru

      [ESR] Конфигурирование Firewall
      Firewall – комплекс аппаратных или программных средств, осуществляющий контроль и фильтрацию проходящих через него сетевых пакетов в соответствии с заданными правилами.

      Задача: Разрешить обмен сообщениями по протоколу ICMP между устройствами ПК1, ПК2 и маршрутизатором ESR.

      Рисунок 1 - Схема сети.
      Рисунок 1 - схема сети.

      Решение:

      Для каждой сети ESR создадим свою зону безопасности:

      esr# configure
      esr(config)# security zone LAN
      esr(config-zone)# exit
      esr(config)# security zone WAN
      esr(config-zone)# exit

      Настроим сетевые интерфейсы и определим их принадлежность к зонам безопасности:

      esr(config)# interface gi1/0/2
      esr(config-if-gi)# ip address 192.168.12.2/24
      esr(config-if-gi)# security-zone LAN
      esr(config-if-gi)# exit
      esr(config)# interface gi1/0/3
      esr(config-if-gi)# ip address 192.168.23.2/24
      esr(config-if-gi)# security-zone WAN
      esr(config-if-gi)# exit

      Для настройки правил зон безопасности потребуется создать профиль адресов сети «LAN», включающий адреса, которым разрешен выход в сеть «WAN», и профиль адресов сети «WAN».

      esr(config)# object-group network WAN
      esr(config-object-group-network)# ip address-range 192.168.23.2
      esr(config-object-group-network)# exit
      esr(config)# object-group network LAN
      esr(config-object-group-network)# ip address-range 192.168.12.2
      esr(config-object-group-network)# exit
      esr(config)# object-group network LAN_GATEWAY
      esr(config-object-group-network)# ip address-range 192.168.12.1
      esr(config-object-group-network)# exit
      esr(config)# object-group network WAN_GATEWAY
      esr(config-object-group-network)# ip address-range 192.168.23.3
      esr(config-object-group-network)# exit

      Для пропуска трафика из зоны «LAN» в зону «WAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК1 к ПК2. Действие правил разрешается командой enable:

      esr(config)# security zone-pair LAN WAN
      esr(config-zone-pair)# rule 1
      esr(config-zone-rule)# action permit
      esr(config-zone-rule)# match protocol icmp
      esr(config-zone-rule)# match destination-address WAN
      esr(config-zone-rule)# match source-address LAN
      esr(config-zone-rule)# enable
      esr(config-zone-rule)# exit
      esr(config-zone-pair)# exit

      Для пропуска трафика из зоны «WAN» в зону «LAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК2 к ПК1. Действие правил разрешается командой enable:

      esr(config)# security zone-pair WAN LAN
      esr(config-zone-pair)# rule 1
      esr(config-zone-rule)# action permit
      esr(config-zone-rule)# match protocol icmp
      esr(config-zone-rule)# match destination-address LAN
      esr(config-zone-rule)# match source-address WAN
      esr(config-zone-rule)# enable
      esr(config-zone-rule)# exit
      esr(config-zone-pair)# exit

      На маршрутизаторе всегда существует зона безопасности с именем «self». Если в качестве получателя трафика выступает сам маршрутизатор, то есть трафик не является транзитным, то в качестве параметра указывается зона «self». Создадим пару зон для трафика, идущего из зоны «WAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК2 и маршрутизатором ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «WAN»:

      esr(config)# security zone-pair WAN self
      esr(config-zone-pair)# rule 1
      esr(config-zone-rule)# action permit
      esr(config-zone-rule)# match protocol icmp
      esr(config-zone-rule)# match destination-address WAN
      esr(config-zone-rule)# match source-address WAN_GATEWAY
      esr(config-zone-rule)# enable
      esr(config-zone-rule)# exit
      esr(config-zone-pair)# exit

      Создадим пару зон для трафика, идущего из зоны «LAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК1 и ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «LAN»:

      esr(config)# security zone-pair LAN self
      esr(config-zone-pair)# rule 1
      esr(config-zone-rule)# action permit
      esr(config-zone-rule)# match protocol icmp
      esr(config-zone-rule)# match destination-address LAN
      esr(config-zone-rule)# match source-address LAN_GATEWAY
      esr(config-zone-rule)# enable
      esr(config-zone-rule)# exit
      esr(config-zone-pair)# exit
      esr(config)# exit

      Изменения конфигурации вступят в действие по следующим командам:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Посмотреть членство портов в зонах можно с помощью команды:

      esr# show security zone

      Посмотреть пары зон и их конфигурацию можно с помощью команд:

      esr# show security zone-pair
      esr# show security zone-pair configuration

      Посмотреть активные сессии можно с помощью команд:

      esr# show ip firewall sessions

      Источник:
      docs.eltex-co.ru

      [ESR] Настройка LACP
      LACP — протокол для агрегирования каналов, позволяет объединить несколько физических каналов в один логический.

      Такое объединение позволяет увеличивать пропускную способность и надежность канала.

      Задача: Настроить агрегированный канал между маршрутизатором ESR и коммутатором.

      Рисунок 1 - Схема сети.
      Рисунок 1 – Схема сети

      Решение:

      Предварительно нужно выполнить следующие настройки:

      • На интерфейсах gi1/0/1, gi1/0/2 отключить зону безопасности командой «no security-zone».

      Основной этап конфигурирования:

      Cоздадим интерфейс port-channel 2:

      esr(config)# interface port-channel 2

      Включим физические интерфейсы gi1/0/1, gi1/0/2 в созданную группу агрегации каналов:

      esr(config)# interface gigabitethernet 1/0/1-2
      esr(config-if-gi)# channel-group 2 mode auto

      Изменения конфигурации вступят в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Дальнейшая конфигурация port-channel проводится как на обычном физическом интерфейсе.

      Источник:
      docs.eltex-co.ru

      [ESR] Управление резервированием настройка VRRP
      VRRP (Virtual Router Redundancy Protocol) — сетевой протокол, предназначенный для увеличения доступности маршрутизаторов, выполняющих роль шлюза по умолчанию.

      Это достигается путём объединения группы маршрутизаторов в один виртуальный маршрутизатор и назначения им общего IP-адреса, который и будет использоваться как шлюз по умолчанию для компьютеров в сети.

      Задача 1: Организовать виртуальный шлюз для локальной сети в VLAN 50, используя протокол VRRP. В качестве локального виртуального шлюза используется IP адрес 192.168.1.1.

      Рисунок 1 - Схема сети.
      Рисунок 1 – Схема сети

      Решение:

      Предварительно нужно выполнить следующие действия:

      • создать соответствующий саб-интерфейс;
      • настроить зону для саб-интерфейса;
      • указать IP-адрес для саб-интерфейса.

      Основной этап конфигурирования:

      Настроим маршрутизатор R1.

      В созданном саб-интерфейсе настроим VRRP. Укажем уникальный идентификатор VRRP:

      R1(config)# interface gi 1/0/5.50
      R1(config-subif)# vrrp id 10

      Укажем IP-адрес виртуального шлюза 192.168.1.1/24:

      R1(config-subif)# vrrp ip 192.168.1.1

      Включим VRRP:

      R1(config-subif)# vrrp
      R1(config-subif)# exit

      Изменения конфигурации вступят в действие после применения:

      R1# commit
      Configuration has been successfully committed
      R1# confirm
      Configuration has been successfully confirmed

      Произвести аналогичные настройки на R2.

      Задача 2: Организовать виртуальные шлюзы для подсети 192.168.20.0/24 в VLAN 50 и подсети 192.168.1.0/24 в VLAN 60, используя протокол VRRP c функцией синхронизации Мастера. Для этого используем объединение VRRP-процессов в группу. В качестве виртуальных шлюзов используются IP-адреса 192.168.1.1 и 192.168.20.1.


      Рисунок 2 – Схема сети

      Решение:

      Предварительно нужно выполнить следующие действия:

      • создать соответствующие саб-интерфейсы;
      • настроить зону для саб-интерфейсов;
      • указать IP-адреса для саб-интерфейсов.

      Основной этап конфигурирования:

      Настроим маршрутизатор R1.

      Настроим VRRP для подсети 192.168.1.0/24 в созданном саб-интерфейсе.

      Укажем уникальный идентификатор VRRP:

      R1(config-sub)# interface gi 1/0/5.50
      R1(config-subif)# vrrp id 10

      Укажем IP-адрес виртуального шлюза 192.168.1.1:

      R1(config-subif)# vrrp ip 192.168.1.1

      Укажем идентификатор VRRP-группы:

      R1(config-subif)# vrrp group 5

      Включим VRRP:

      R1(config-subif)# vrrp
      R1(config-subif)# exit

      Настроим VRRP для подсети 192.168.20.0/24 в созданном саб-интерфейсе.

      Укажем уникальный идентификатор VRRP:

      R1(config-sub)# interface gi 1/0/6.60
      R1(config-subif)# vrrp id 20

      Укажем IP-адрес виртуального шлюза 192.168.20.1:

      R1(config-subif)# vrrp ip 192.168.20.1

      Укажем идентификатор VRRP-группы:

      R1(config-subif)# vrrp group 5

      Включим VRRP:

      R1(config-subif)# vrrp
      R1(config-subif)# exit

      Изменения конфигурации вступят в действие после применения:

      R1# commit
      Configuration has been successfully committed
      R1# confirm
      Configuration has been successfully confirmed

      Произвести аналогичные настройки на R2.

      Источник:
      docs.eltex-co.ru

      [ESR] Настройка RIP
      RIP — дистанционно-векторный протокол динамической маршрутизации, который использует количество транзитных участков в качестве метрики маршрута.

      Максимальное количество транзитных участков (hop), разрешенное в RIP, равно 15. Каждый RIP-маршрутизатор по умолчанию вещает в сеть свою полную таблицу маршрутизации один раз в 30 секунд. RIP работает на 3-м уровне стека TCP/IP, используя UDP-порт 520.

      Задача: Настроить на маршрутизаторе протокол RIP для обмена маршрутной информацией с соседними маршрутизаторами. Маршрутизатор должен анонсировать статические маршруты и подсети 115.0.0.0/24, 14.0.0.0/24, 10.0.0.0/24. Анонсирование маршрутов должно происходить каждые 25 секунд.

      Рисунок 1 - Схема сети.
      Рисунок 1 - Схема сети.

      Решение:

      Предварительно нужно настроить IP-адреса на интерфейсах согласно схеме сети, приведенной на рисунке 1.

      Перейдём в режим конфигурирования протокола RIP:

      esr(config)# router rip

      Укажем подсети, которые будут анонсироваться протоколом: 115.0.0.0/24, 14.0.0.0/24 и 10.0.0.0/24:

      esr(config-rip)# network 115.0.0.0/24
      esr(config-rip)# network 14.0.0.0/24
      esr(config-rip)# network 10.0.0.0/24

      Для анонсирования протоколом статических маршрутов выполним команду:

      esr(config-rip)# redistribute static

      Настроим таймер, отвечающий за отправку маршрутной информации:

      esr(config-rip)# timers update 25

      После установки всех требуемых настроек включаем протокол:

      esr(config-rip)# enable

      Изменения конфигурации вступят в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Для того чтобы просмотреть таблицу маршрутов RIP воспользуемся командой:

      esr# show ip rip

      Помимо настройки протокола RIP, необходимо в firewall разрешить UDP-порт 520.

      Источник:
      docs.eltex-co.ru

      [ESR] Настройка зеркалирования
      Зеркалирование трафика — функция маршрутизатора, предназначенная для перенаправления трафика с одного порта маршрутизатора на другой порт этого же маршрутизатора (локальное зеркалирование) или на удаленное устройство (удаленное зеркалирование).

      Задача: Организовать удаленное зеркалирование трафика по VLAN 50 с интерфейса gi1/0/11 для передачи на сервер для обработки.

      Рисунок 1 - Схема сети.
      Рисунок 1 – Схема сети

      Решение:

      Предварительно нужно выполнить следующие действия:

      • Создать VLAN 50;
      • На интерфейсе gi 1/0/5 добавить VLAN 50 в режиме general.

      Основной этап конфигурирования:

      Укажем VLAN, по которой будет передаваться зеркалированный трафик:

      еsr1000(config)# port monitor remote vlan 50

      На интерфейсе gi 1/0/5 укажем порт для зеркалирования:

      еsr1000(config)# interface gigabitethernet 1/0/5
      еsr1000(config-if-gi)# port monitor interface gigabitethernet 1/0/11

      Укажем на интерфейсе gi 1/0/5 режим удаленного зеркалирования:

      еsr1000(config-if-gi)# port monitor remote

      Изменения конфигурации вступят в действие после применения:

      esr1000# commit
      Configuration has been successfully committed
      esr1000# confirm
      Configuration has been successfully confirmed

      Источник:
      docs.eltex-co.ru

      [ESR] Конфигурирование статических маршрутов
      Статическая маршрутизация – вид маршрутизации, при котором маршруты указываются в явном виде при конфигурации маршрутизатора без использования протоколов динамической маршрутизации.

      Задача: Настроить доступ к сети Internet для пользователей локальной сети 192.168.1.0/24 и 10.0.0.0/8, используя статическую маршрутизацию. На устройстве R1 создать шлюз для доступа к сети Internet. Трафик внутри локальной сети должен маршрутизироваться внутри зоны LAN, трафик из сети Internet должен относиться к зоне WAN.

      Рисунок 1 - Схема сети.
      Рисунок 1 - схема сети.

      Решение:

      Зададим имя устройства для маршрутизатора R1:

      esr# hostname R1
      esr#(config)# do commit
      R1#(config)# do confirm

      Для интерфейса gi1/0/1 укажем адрес 192.168.1.1/24 и зону «LAN». Через данный интерфейс R1 будет подключен к сети 192.168.1.0/24:

      R1(config)# interface gi1/0/1
      R1(config-if-gi)# security-zone LAN
      R1(config-if-gi)# ip address 192.168.1.1/24
      R1(config-if-gi)# exit

      Для интерфейса gi1/0/2 укажем адрес 192.168.100.1/30 и зону «LAN». Через данный интерфейс R1 будет подключен к устройству R2 для последующей маршрутизации трафика:

      R1(config)# interface gi1/0/2
      R1(config-if-gi)# security-zone LAN
      R1(config-if-gi)# ip address 192.168.100.1/30
      R1(config-if-gi)# exit

      Для интерфейса gi1/0/3 укажем адрес 128.107.1.2/30 и зону «WAN». Через данный интерфейс R1 будет подключен к сети Internet:

      R1(config)# interface gi1/0/3
      R1(config-if-gi)# security-zone WAN
      R1(config-if-gi)# ip address 128.107.1.2/30
      R1(config-if-gi)# exit

      Создадим маршрут для взаимодействия с сетью 10.0.0.0/8, используя в качестве шлюза устройство R2 (192.168.100.2):

      R1(config)# ip route 10.0.0.0/8 192.168.100.2

      Создадим маршрут для взаимодействия с сетью Internet, используя в качестве nexthop шлюз провайдера (128.107.1.1):

      R1(config)# ip route 0.0.0.0/0 128.107.1.1

      Изменения конфигурации на маршрутизаторе R1 вступят в действие по следующим командам:

      R1# commit
      Configuration has been successfully committed
      R1# confirm
      Configuration has been successfully confirmed

      Зададим имя устройства для маршрутизатора R2:

      esr# hostname R2
      esr#(config)# do commit
      R2#(config)# do confirm

      Для интерфейса gi1/0/1 укажем адрес 10.0.0.1/8 и зону «LAN». Через данный интерфейс R2 будет подключен к сети 10.0.0.0/8:

      R2(config)# interface gi1/0/1
      R2(config-if-gi)# security-zone LAN
      R2(config-if-gi)# ip address 10.0.0.1/8
      R2(config-if-gi)# exit

      Для интерфейса gi1/0/2 укажем адрес 192.168.100.2/30 и зону «LAN». Через данный интерфейс R2 будет подключен к устройству R1 для последующей маршрутизации трафика:

      R2(config)# interface gi1/0/2
      R2(config-if-gi)# security-zone LAN
      R2(config-if-gi)# ip address 192.168.100.2/30
      R2(config-if-gi)# exit

      Создадим маршрут по умолчанию, указав в качестве nexthop IP-адрес интерфейса gi1/0/2 маршрутизатора R1 (192.168.100.1):

      R2(config)# ip route 0.0.0.0/0 192.168.100.1

      Изменения конфигурации на маршрутизаторе R2 вступят в действие по следующим командам:

      R2# commit
      Configuration has been successfully committed
      R2# confirm
      Configuration has been successfully confirmed

      Проверить таблицу маршрутов можно командой:

      esr# show ip route

      Источник:
      docs.eltex-co.ru

      [ESR] DHCP Relay
      В случае, если DHCP-клиент не имеет возможности обратиться к DHCP-серверу напрямую (например, если они находятся в разных широковещательных доменах), используется так называемый DHCP-ретранслятор (relay agent), который обрабатывает клиентский широковещательный DHCP-запрос и отправляет его на DHCP-сервер в виде unicast пакета, а полученный от DHCP-сервера ответ, в свою очередь, перенаправляет DHCP-клиенту.

      Рисунок 1 - Схема сети



      Предварительно необходимо сконфигурировать интерфейсы:

      esr(config)# interface gigabitethernet 1/0/1

      esr(config-if-gi)# ip address 10.0.0.1/24

      esr(config)# interface gigabitethernet 1/0/2

      esr(config-if-gi)# ip address 192.168.0.1/24



      Настройки DHCP-ретранслятора на ESR сводятся к:



      1. Включению DHCP relay глобально на устройстве командой



      esr(config)# ip dhcp-relay



      2. Указанию на интерфейсе со стороны DHCP-клинта IP адреса DHCP-сервера, на который будут перенаправляться клиентские запросы.



      esr(config)# interface gigabitethernet 1/0/2

      esr(config-if-gi)# ip helper-address 10.0.0.2



      Чтобы изменения вступили в силу, необходимо ввести следующие команды:

      esr# commit

      Configuration has been commited

      esr# confirm

       Configuration has been confirmed

      Источник:
      docs.eltex-co.ru

      [ESR] Настройка Route-based IPsec VPN
      IPsec – это набор протоколов, которые обеспечивают защиту передаваемых с помощью IP-протокола данных.

      Данный набор протоколов позволяет осуществлять подтверждение подлинности (аутентификацию), проверку целостности и шифрование IP-пакетов, а также включает в себя протоколы для защищённого обмена ключами в сети Интернет.

      Рисунок 1 - Схема сети.
      Рисунок 1 – Схема сети

      Задача: Настроить IPsec-туннель между R1 и R2.

      • R1 IP адрес - 120.11.5.1;
      • R2 IP адрес - 180.100.0.1;
      • IKE:
        группа Диффи-Хэллмана: 2;
        алгоритм шифрования: AES 128 bit;
        алгоритм аутентификации: MD5.
      • IPSec:
        алгоритм шифрования: AES 128 bit;
        алгоритм аутентификации: MD5.

      Решение:

      1. Конфигурирование R1

      Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

      esr# configure
      esr(config)# interface gi 1/0/1
      esr(config-if-gi)# ip address 120.11.5.1/24
      esr(config-if-gi)# security-zone untrusted
      esr(config-if-gi)# exit

      Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

      esr(config)# tunnel vti 1
      esr(config-vti)# local address 120.11.5.1
      esr(config-vti)# remote address 180.100.0.1
      esr(config-vti)# enable
      esr(config-vti)# exit

      Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

      esr(config)# object-group service ISAKMP
      esr(config-object-group-service)# port-range 500
      esr(config-object-group-service)# exit

      Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

      esr(config)# ip route 10.0.0.0/16 tunnel vti 1

      Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

      esr(config)# security ike proposal ike_prop1
      esr(config-ike-proposal)# dh-group 2
      esr(config-ike-proposal)# authentication algorithm md5
      esr(config-ike-proposal)# encryption algorithm aes128
      esr(config-ike-proposal)# exit

      Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

      esr(config)# security ike policy ike_pol1
      esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
      esr(config-ike-policy)# proposal ike_prop1
      esr(config-ike-policy)# exit

      Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

      esr(config)# security ike gateway ike_gw1
      esr(config-ike-gw)# ike-policy ike_pol1
      esr(config-ike-gw)# mode route-based
      esr(config-ike-gw)# bind-interface vti 1
      esr(config-ike-gw)# version v2-only
      esr(config-ike-gw)# exit

      Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

      esr(config)# security ipsec proposal ipsec_prop1
      esr(config-ipsec-proposal)# authentication algorithm md5
      esr(config-ipsec-proposal)# encryption algorithm aes128
      esr(config-ipsec-proposal)# exit

      Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

      esr(config)# security ipsec policy ipsec_pol1
      esr(config-ipsec-policy)# proposal ipsec_prop1
      esr(config-ipsec-policy)# exit

      Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

      esr(config)# security ipsec vpn ipsec1
      esr(config-ipsec-vpn)# mode ike
      esr(config-ipsec-vpn)# ike establish-tunnel immediate
      esr(config-ipsec-vpn)# ike gateway ike_gw1
      esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
      esr(config-ipsec-vpn)# enable
      esr(config-ipsec-vpn)# exit
      esr(config)# exit

      2. Конфигурирование R2

      Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

      esr# configure
      esr(config)# interface gi 1/0/1
      esr(config-if)# ip address 180.100.0.1/24
      esr(config-if)# security-zone untrusted
      esr(config-if)# exit

      Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

      esr(config)# tunnel vti 1
      esr(config-vti)# remote address 120.11.5.1
      esr(config-vti)# local address 180.100.0.1
      esr(config-vti)# enable
      esr(config-vti)# exit

      Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

      esr(config)# object-group service ISAKMP
      esr(config-addr-set)# port-range 500
      esr(config-addr-set)# exit

      Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

      esr(config)# ip route 10.0.0.0/16 tunnel vti 1

      Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

      esr(config)# security ike proposal ike_prop1
      esr(config-ike-proposal)# dh-group 2
      esr(config-ike-proposal)# authentication algorithm md5
      esr(config-ike-proposal)# encryption algorithm aes128
      esr(config-ike-proposal)# exit

      Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

      esr(config)# security ike policy ike_pol1
      esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
      esr(config-ike-policy)# proposal ike_prop1
      esr(config-ike-policy)# exit

      Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

      esr(config)# security ike gateway ike_gw1
      esr(config-ike-gw)# ike-policy ike_pol1
      esr(config-ike-gw)# mode route-based
      esr(config-ike-gw)# bind-interface vti 1
      esr(config-ike-gw)# version v2-only
      esr(config-ike-gw)# exit

      Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec туннеля:

      esr(config)# security ipsec proposal ipsec_prop1
      esr(config-ipsec-proposal)# authentication algorithm md5
      esr(config-ipsec-proposal)# encryption algorithm aes128
      esr(config-ipsec-proposal)# exit

      Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

      esr(config)# security ipsec policy ipsec_pol1
      esr(config-ipsec-policy)# proposal ipsec_prop1
      esr(config-ipsec-policy)# exit

      Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

      esr(config)# security ipsec vpn ipsec1
      esr(config-ipsec-vpn)# mode ike
      esr(config-ipsec-vpn)# ike establish-tunnel immediate
      esr(config-ipsec-vpn)# ike gateway ike_gw1
      esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
      esr(config-ipsec-vpn)# enable
      esr(config-ipsec-vpn)# exit
      esr(config)# exit

      Состояние туннеля можно посмотреть командой:

      esr# show security ipsec vpn status ipsec1

      Конфигурацию туннеля можно посмотреть командой:

      esr# show security ipsec vpn configuration ipsec1

      Источник:
      docs.eltex-co.ru

      [ESR] Настройка GRE-туннелей
      GRE (англ. Generic Routing Encapsulation — общая инкапсуляция маршрутов) — протокол туннелирования сетевых пакетов.

      Его основное назначение — инкапсуляция пакетов сетевого уровня сетевой модели OSI в IP-пакеты. GRE может использоваться для организации VPN на 3-м уровне модели OSI. В маршрутизаторе ESR реализованы статические неуправляемые GRE-туннели, то есть туннели создаются вручную путем конфигурирования на локальном и удаленном узлах. Параметры туннеля для каждой из сторон должны быть взаимосогласованными или переносимые данные не будут декапсулироваться партнером.

      Задача: Организовать L3-VPN между офисами компании через IP-сеть, используя для туннелирования трафика протокол GRE.

      • в качестве локального шлюза для туннеля используется IP-адрес 115.0.0.1;
      • в качестве удаленного шлюза для туннеля используется IP-адрес 114.0.0.10;
      • IP-адрес туннеля на локальной стороне 25.0.0.1/24.

      Рисунок 1 - Схема сети.
      Рисунок 1 – Схема сети

      Решение:

      Создадим туннель GRE 10:

      esr(config)# tunnel gre 10

      Укажем локальный и удаленный шлюз (IP-адреса интерфейсов, граничащих с WAN):

      esr(config-gre)# local address 115.0.0.1
      esr(config-gre)# remote address 114.0.0.10

      Укажем IP-адрес туннеля 25.0.0.1/24:

      esr(config-gre)# ip address 25.0.0.1/24

      Также туннель должен принадлежать к зоне безопасности, для того чтобы можно было создать правила, разрешающие прохождение трафика в firewall. Принадлежность туннеля к зоне задается следующей командой:

      esr(config-gre)# security-zone untrusted

      Включим туннель:

      esr(config-gre)# enable
      esr(config-gre)# exit

      На маршрутизаторе должен быть создан маршрут до локальной сети партнера. В качестве интерфейса назначения указываем ранее созданный туннель GRE:

      esr(config)# ip route 172.16.0.0/16 tunnel gre 10

      Для применения изменений конфигурации выполним следующие команды:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      После применения настроек трафик будет инкапсулироваться в туннель и отправляться партеру, независимо от наличия GRE-туннеля и правильности настроек с его стороны.

      Опционально для GRE-туннеля можно указать следующие параметры:

      • Включить вычисление и включение в пакет контрольной суммы заголовка GRE и инкапсулированного пакета для исходящего трафика:

      esr(config-gre)# local checksum

      • Включить проверку наличия и корректности контрольной суммы GRE для входящего трафика:

      esr(config-gre)# remote checksum

      • Указать уникальный идентификатор:

      esr(config-gre)# key 15808

      • Указать значение DSCP, MTU, TTL:

      esr(config-gre)# dscp 44
      esr(config-gre)# mtu 1426
      esr(config-gre)# ttl 18

      Состояние туннеля можно посмотреть командой:

      esr# show tunnels status gre 10

      Счетчики входящих и отправленных пакетов можно посмотреть командой:

      esr# show tunnels counters gre 10

      Конфигурацию туннеля можно посмотреть командой:

      esr# show tunnels configuration gre 10

      Настройка туннеля IPv4-over-IPv4 производится аналогичным образом.

      Источник:
      docs.eltex-co.ru

      [ESR] Установка и активация лицензий
      В текущей релизной версия ПО - 1.2.0 доступны лицензии для функционала BRAS, Wi-Fi, wiSLA (активация SLA агента, используемого для мониторинга параметров качества канала связи).

      Для установки лицензии необходимо файл лицензии загрузить на маршрутизатор с TFTP, FTP или SCP сервера:

      esr# copy tftp://А.B.C.D:/NPXXXXXXXX.lic system:licence

      esr# copy ftp://admin:password@А.B.C.D:/NPXXXXXXXX.lic system:licence

      esr# copy scp://admin:password@A.B.C.D:/NPXXXXXXXX.lic system:licence

      Процесс активации лицензии происходит автоматически после перезагрузки оборудования.

      esr# reload system

      Источник:
      docs.eltex-co.ru

      [ESR] Настройка BRAS без поддержки SoftWLC
      Основные шаги по настройке:

      Шаг 1.  Настройка FreeRADIUS - сервера.

      Для FreeRADIUS сервера нужно задать подсеть, из которой могут приходить запросы и добавить список пользователей. Для этого в файл users в директории с файлами конфигурации FreeRADIUS сервера нужно добавить:



      Профиль пользователя:



      <MACADDR> Cleartext-Password := <MACADDR>

      # Имя пользователя

      User-Name = <USER_NAME>,

      # Максимальное время жизни сессии

      Session-Timeout = <SECONDS>,

      # Максимальное время жизни сесиии при бездействии пользователя

      Idle-Timeout = <SECONDS>,

      # Время на обновление статистики по сессии

      Acct-Interim-Interval = <SECONDS>,

      # Имя сервиса для сессии (A - сервис включен, N - сервис выключен)

      Cisco-Account-Info = "{A|N}<SERVICE_NAME>"



      Профиль сервиса:



      <SERVICE_NAME> Cleartext-Password := <MACADDR>

      # Соответствует имени class-map в настройках ESR

      Cisco-AVPair = "subscriber:traffic-class=<CLASS_MAP>",

      # Действие, которое применяет ESR к трафику (permit, deny, redirect)

      Cisco-AVPair = "subscriber:filter-default-action=<ACTION>",

      # Возможность прохождения IP потоков (enabled-uplink, enabled-downlink, enabled, disabled)

      Cisco-AVPair = "subscriber:flow-status=<STATUS>"

      В файл clients.conf нужно добавить подсеть, в которой находится ESR:

      client ESR {

      ipaddr = <SUBNET>

      secret = <RADIUS_KEY>

      }



      Шаг 2.  Настройка ESR - нужно сконфигурировать:



      radius-server host <IP_ADDRESS>

      key ascii-text <RADIUS_KEY>

      exit

      aaa radius-profile bras_radius

      radius-server host <IP_ADDRESS>

      exit

      das-server das

      key ascii-text <RADIUS_KEY>

      exit

      aaa das-profile bras_das

      das-server das

      exit

      ip access-list extended user_acl

      rule 1

      action permit

      match protocol any

      match source-address any

      match destination-address any

      enable

      exit

      exit

      subscriber-control

      aaa das-profile bras_das

      aaa sessions-radius-profile bras_radius

      nas-ip-address <IP_ADDRESS>

      session mac-authentication

      default-service default-action redirect <URL>

      exit

      enable

      exit



      На интерфейсах, для которых требуется работа BRAS настроить (для успешного запуска требуется как минимум один интерфейс):



      service-subscriber-control {object-group <NAME> | any}

      location <L2LOCATION>



      !!! Настройка действие фильтрации по URL обязательно, а именно, необходимо настроить фильтрацию http-proxy на BRAS для неавторизованных пользователей:
      1. Создаем локальный список URL (можно указать свои URL, на которые неавторизованные пользователи смогут проходить без авторизации и без редиректа, например локальные сервисы вашей сети и ваш сайт):
      object-group url defaultserv
        url http://eltex.nsk.ru
        url http://ya.ru
        url https://ya.ru
      exit
      2. Добавим действие фильтрации для локального списка URL в BRAS:

      subscriber-control
        default-service
          filter-name local defaultserv
          filter-action permit
      end
      Теперь неавторизированные пользователи будут иметь доступ к URL defaultserv без редирект, а при попытке пройти на другие сайты для них отработает редирект:
      default-service
          default-action redirect http://192.168.16.54:8080/eltex_portal/







      Пример настройки:



      Дано:

      Шаг 1. Настройка FreeRADIUS - сервера:


      подсеть с клиентами 10.10.0.0/16, подсеть для работы с FreeRADIUS сервером 192.168.16.140/23. Настраиваем FreeRADIUS сервер. В файл «clients.conf» добавляем строки:
      client BRAS {
      ipaddr = 192.168.16.140
      secret = password
      }



      В файл «users» добавляем строки (вместо <MAC> нужно указать MAC адрес клиента):

      "00-00-00-33-96-3D" Cleartext-Password := "00-00-00-33-96-3D"
      User-Name = "Bras_user",
      Session-Timeout = 259200,
      Idle-Timeout = 259200,
      Cisco-AVPair += "subscriber:policer-rate-in=1000",
      Cisco-AVPair += "subscriber:policer-rate-out=1000",
      Cisco-AVPair += "subscriber:policer-burst-in=188",
      Cisco-AVPair += "subscriber:policer-burst-out=188",
      Cisco-Account-Info = "AINTERNET"

      INTERNET Cleartext-Password := "INTERNET"
      User-Name = "INTERNET",
      Cisco-AVPair = "subscriber:traffic-class=INTERNET",
      Cisco-AVPair += "subscriber:filter-default-action=permit"

      Для traffic-class в настройках сервиса нужно указать access-list из настроек ESR. Он нужен для определения какой трафик пользователя считать за трафик этого сервиса.



      Шаг 2. Конфигурация ESR:



      configure

      object-group url defaultserv
      url http://eltex.nsk.ru
      url http://ya.ru
      url https://ya.ru
      exit


      radius-server host 192.168.16.54
      key ascii-text encrypted 8CB5107EA7005AFF
      source-address 192.168.16.140
      exit
       aaa radius-profile bras_radius
      radius-server host 192.168.16.54
       exit
       aaa radius-profile bras_radius_servers
       radius-server host 192.168.16.54
       exit
      das-server das
      key ascii-text encrypted 8CB5107EA7005AFF
       exit
       aaa das-profile bras_das
       das-server das
      exit


       vlan 10
       exit


       ip access-list extended BYPASS
      rule 1
       action permit
      match protocol udp
       match source-address any
      match destination-address any
       match source-port 68
       match destination-port 67
      enable
       exit
       rule 2
       action permit
       match protocol udp
       match source-address any
       match destination-address any
       match source-port any
       match destination-port 53
      enable
      exit
       rule 3
       exit
       exit


      ip access-list extended INTERNET
      rule 1
       action permit
      match protocol any
      match source-address any
      match destination-address any
      enable
       exit
       exit

      ip access-list extended WELCOME
      rule 10
      action permit
      match protocol tcp
      match source-address any
      match destination-address any
      match source-port any
      match destination-port 443
      enable
      exit
      rule 20
      action permit
      match protocol tcp
      match source-address any
      match destination-address any
      match source-port any
      match destination-port 8443
      enable
      exit
      rule 30
      action permit
      match protocol tcp
      match source-address any
      match destination-address any
      match source-port any
      match destination-port 80
      enable
      exit
      rule 40
      action permit
      match protocol tcp
      match source-address any
      match destination-address any
      match source-port any
      match destination-port 8080
      enable
      exit
      exit


       subscriber-control
      aaa das-profile bras_das
      aaa sessions-radius-profile bras_radius
      aaa services-radius-profile bras_radius_servers
      nas-ip-address 192.168.16.140
      session mac-authentication
      bypass-traffic-acl BYPASS
      default-service
      class-map BYPASS
      filter-name local defaultserv
      filter-action permit
      default-action redirect http://192.168.16.54/eltex_portal
      session-timeout 121
      exit
      enable
      exit


       bridge 10
      vlan 10
      ip firewall disable
       ip address 10.10.0.1/16
       ip helper-address 192.168.16.54
      service-subscriber-control any
      location USER
       protected-ports
       protected-ports exclude vlan
      enable
       exit
       interface gigabitethernet 1/0/2
      ip firewall disable
      ip address 192.168.16.140/23
       exit
       interface gigabitethernet 1/0/3.10
       bridge-group 10
      ip firewall disable
       exit
       interface gigabitethernet 1/0/4
      ip firewall disable
       ip address 30.30.30.2/24
       exit
       interface tengigabitethernet 1/0/1
      ip firewall disable
       exit
       interface tengigabitethernet 1/0/1.10
       bridge-group 10
      exit
       interface tengigabitethernet 1/0/1.20
       ip firewall disable
      ip address 20.20.20.1/24
       exit
      interface tengigabitethernet 1/0/1.30
      bridge-group 10
       exit
       interface tengigabitethernet 1/0/1.40
       bridge-group 10
      exit

      nat source
      ruleset factory
      to interface gigabitethernet 1/0/2
      rule 10
      description "replace 'source ip' by outgoing interface ip address"
      match protocol any
      match source-address any
      match destination-address any
      action source-nat interface
      enable
      exit
      exit


       ip route 0.0.0.0/0 192.168.16.145

       ip telnet server

      Источник:
      docs.eltex-co.ru

      [ESR] Пример настройки проброса портов на маршрутизаторах ESR
      Для начала нужно создать объекты, которыми будем оперировать дальше в конфигурации.

      Создаем порт

      object-group service HTTP

        port-range 8080

      exit



      Создаем IP адреса аплинка и сервера, до которого планируем пробросить порт

      object-group network UPLINK

        ip address-range X.X.X.X   - где X.X.X.X белый IP маршрутизатора без маски

      exit

      object-group network SERVER

        ip address-range Y.Y.Y.Y где Y.Y.Y.Y белый IP серввера без маски

      exit



      Объявляем зоны безопасности

      security zone untrusted

      exit

      security zone trusted

      exit



      Создаем бридж (нужно, если планируем использовать одну серую сеть на нескольких портах)

      bridge 1

        vlan 2  (опционально)

        security-zone trusted

        ip address Y.Y.Y.Y/24

        enable

      exit



      interface gigabitethernet 1/0/1

        description "UPLINLK"

        security-zone untrusted

        ip address X.X.X.X/n   -где n – размер маски подсети белой подсети

      exit

      interface gigabitethernet 1/0/2

        mode switchport

        security-zone trusted

        switchport access vlan 2 (опционально, если этот vlan был объявлен в bridge 1)

      exit



      Настроим firewall для прохождения трафика к серверу по порту 8080

      security zone-pair untrusted trusted

        rule 1

          action permit

          match protocol tcp

          match destination-address SERVER

          match destination-port HTTP

          enable

        exit

      exit



      Создадим правило, разрешающее любой исходящий трафик из локальной сети в сторону интернета

      security zone-pair trusted untrusted

        rule 1

          action permit

          match protocol any

          match source-address any

          match destination-address any

          enable

        exit

      exit



      Создадим правило, позволяющее прохождение локального трафика без ограничений.

      security zone-pair trusted trusted

        rule 1

          action permit

          match protocol any

          match source-address any

          match destination-address any

          enable

        exit

      exit

      • Если в будущем планируются какие любо ограничения локального трафика, рекомендуется задать номер правила побольше, например 10, чтобы правила, создаваемые в будущем, можно было легко поставить приоритетом выше или ниже только что созданного правила.



      Создадим пул адресов, на который будет транслироваться трафик

      nat destination

        pool SERVER

          ip address Y.Y.Y.Y

        exit



        *Если необходимо обращаться на белый IP по одному порту (например 8080), но в локальной сети попадать на сервер на другой порт (например 80), в пуле нужно указать номер порта назначения.
      Если требуется пробросить порт симметрично, то писать «ip port 80» нужно

        pool SERVER

          ip address Y.Y.Y.Y

          ip port 80

        exit



        Создадим правило проброса портов

      *Для проброса tcp и udp портов с одинаковым значением придется создать два отдельных правила для tcp и udp соответственно.

        ruleset DNAT

          from zone untrusted

          rule 1

            match protocol tcp

            match destination-address UPLINK

            match destination-port HTTP

            action destination-nat pool SERVER

            enable

          exit



      Настроим исходящий NAT

      nat source

        ruleset factory

          to zone untrusted

          rule 1

            action source-nat interface

            enable

          exit

        exit

      exit



      Источник:
      docs.eltex-co.ru

      [ESR] Управление и мониторинг ESR по SNMP

      access

      Данной командой определяется уровень доступа по протоколу SNMPv3.

      Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

      Синтаксис

      access <TYPE>
      no access

      Параметры

      <TYPE> – уровень доступа:

      • ro – доступ только для чтения;
      • rw – доступ для чтения и записи.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-USER

      Пример

      1.     esr(config-snmp-user)# access rw

      authentication access

      Данной командой определяется режим безопасности.

      Использование отрицательной формы команды (no) отключает аутентификацию.

      Синтаксис

      authentication access <TYPE>
      no authentication access

      Параметры

      <TYPE> – режим безопасности:

      • auth – используется только аутентификация;
      • priv – используется аутентификация и шифрование данных.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-USER

      Пример

      1     esr(config-snmp-user)# authentication algorithm auth


      authentication algorithm

      Данная команда определяет алгоритм аутентификации SNMPv3-запросов.

      Использование отрицательной формы команды (no) отключает аутентификацию.

      Синтаксис

      authentication algorithm <ALGORITHM>
      no authentication algorithm

      Параметры

      <ALGORITHM> – алгоритм шифрования:

      • md5 – пароль шифруется по алгоритму md5;
      • sha1 – пароль шифруется по алгоритму sha1.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-USER

      Пример

      1     esr(config-snmp-user)# authentication algorithm md5


      authentication key

      Данная команда устанавливает пароль для аутентификации SNMPv3-запросов.

      Использование отрицательной формы команды (no) удаляет пароль.

      Синтаксис

      authentication key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
      no authentication key

      Параметры

      <CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

      encrypted – при указании команды задается зашифрованный пароль:

      <ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-USER

      Пример

      esr(config-snmp-user)# authentication key ascii-text 123456789
      esr(config-snmp-user)# authentication key ascii-text encrypted CDE65039E5591FA3F1


      client-list

      Данной командой активируется фильтрация и устанавливается профиль IP-адресов, с которых могут приниматься SNMPv3 пакеты с данным именем SNMPv3 пользователя.

      Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3-пакетов.

      Синтаксис

      [no] client-list <NAME>

      Параметры

      <NAME> – имя ранее сознанной object-group, задается строкой до 31 символа.

      Значение по умолчанию

      Ограничения отключены.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-USER

      Пример

      1     esr(config-snmp-user)# client-list OBG005


      community

      Данной командой определяется SNMP-community для отправки уведомлений на удаленный сервер.

      Использование отрицательной формы команды (no) удаляет значение community.

      Синтаксис

      community <COMMUNITY>
      no community

      Параметры

      <COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

      Значение по умолчанию

      community – не задано.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-HOST

      Пример

      1     esr(config-snmp-host)# community privatekey


      ip address

      Данной командой активируется фильтрация и устанавливается IP-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

      Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

      Синтаксис

      [no] ip address <ADDR>

      Параметры

      <ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

      Значение по умолчанию

      Ограничения отключены.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-USER

      Пример

      1     esr(config-snmp-user)# ip address 192.168.85.33


      ipv6 address

      Данной командой активируется фильтрация и устанавливается IPv6-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

      Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

      Синтаксис

      [no] ipv6 address <IPV6-ADDR>

      Параметры

      <IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

      Значение по умолчанию

      Отключено.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-USER

      Пример

      1     esr(config-snmp-user)# ipv6 address AC:05:12:44::24


      enable

      Данной командой активируется SNMPv3-пользователь.

      Использование отрицательной формы команды (no) деактивирует SNMPv3-пользователя.

      Синтаксис

      [no] enable

      Параметры

      Команда не содержит параметров.

      Значение по умолчанию

      Отключено.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-USER

      Пример

      1     esr(config-snmp-user)# enable


      oid-tree

      Данной командой устанавливается OID и действие применяемое к нему (разрешить/запретить). Более длинные OID имеют преимущество.

      OID указывается в цифровой нотации.

      Использование отрицательной формы команды (no) удаляет запись oid-tree.

      Синтаксис

      oid-tree <OID> <ACTION>
      no oid-tree <OID>

      Параметры

      <OID> – OID, задаётся строкой до 255 символов;

      <ACTION> – действие, применяемое к OID

      • excluded – запретить использование OID;
      • included – разрешить использование OID.

      Значение по умолчанию

      Разрешено.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-VIEW

      Пример

      1     esr(config-snmp-view)# oid-tree 1.3.6.1.2.1.2.2 excluded


      port

      Данной командой определяется порт коллектора SNMP уведомлений на удаленном сервере.

      Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

      Синтаксис

      port <PORT>
      no port

      Параметры

      <PORT> – номер UDP-порта, указывается в диапазоне [1..65535].

      Значение по умолчанию

      162

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-HOST

      Пример

      1     esr(config-snmp-host)# port 5555


      privacy algorithm

      Данная команда определяет алгоритм шифрования передаваемых данных.

      Использование отрицательной формы команды (no) отключает шифрование.

      Синтаксис

      privacy algorithm <ALGORITHM>
      no privacy algorithm

      Параметры

      <ALGORITHM> – алгоритм шифрования:

      • aes128 – использовать алгоритм шифрования AES-128;
      • des – использовать алгоритм шифрования DES.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-USER

      Пример

      1     esr(config-snmp-user)# privacy algorithm des


      privacy key

      Данная команда устанавливает пароль для шифрования передаваемых данных.

      Использование отрицательной формы команды (no) удаляет пароль.

      Синтаксис

      privacy key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
      no privacy key

      Параметры

      <CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

      <ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-USER

      Пример

      1     esr(config-snmp-user)# privacy key ascii-text 123456789
      2     esr(config-snmp-user)# privacy key ascii-text encrypted CDE65039E5591FA3F1


      rmon collection statistics

      Данная команда включается сохранение RMON-статистики для физического интерфейса.

      Использование отрицательной формы команды (no) отключается сохранение RMON-статистики для физического интерфейса.

      Синтаксис

      rmon collection statistics <INDEX> owner <OWNER>
      no rmon collection statistics

      Параметры

      <INDEX> – RMON-интекс данного интерфейса;

      <OWNER> – текстовое поле длинной [1..127] символов описывающее владельца создавшего данный процесс.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG-GI

      CONFIG-TE

      Пример

      1     esr(config-if)# rmon collection statistics 17 owner admin


      snmp-server

      Данной командой включается SNMP-сервер как в глобальной таблице маршрутизации так и во всех созданных VRF.

      Использование отрицательной формы команды (no) выключает SNMP-сервер.

      Синтаксис

      [no] snmp-server

      Параметры

      Команда не содержит параметров.

      Значение по умолчанию

      Выключен.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG

      Пример

      esr(config)# snmp-server


      snmp-server community

      Данной командой определяется сообщество для доступа по протоколу SNMP.

      Использование отрицательной формы команды (no) удаляет настройки сообщества.

      Синтаксис

      [no] snmp-server community <COMMUNITY> [ <TYPE> ] [ { <ADDR> | <IPV6-ADDR> } ] [client-list <OBJ-GROUP-NETWORK-NAME> ] [ <VERSION> ] [ view <VIEW-NAME> ] [ vrf <VRF> ]

      Параметры

      <COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

      <TYPE> – уровень доступа:

      • ro – доступ только для чтения;
      • rw – доступ для чтения и записи.

      <ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255].

      <IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

      <OBJ-GROUP-NETWORK-NAME> – имя профиля IP-адресов, от которых обрабатываются snmp-запросы, задаётся строкой до 31 символа.

      <VERSION> – версия snmp, поддерживаемая данным community, принимает значения v1 или v2c.

      <VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID.

      <VRF> – имя экземпляра VRF, из которого будет разрешен доступ, задается строкой до 31 символа.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server community public rw


      snmp-server contact

      Данной командой устанавливается значение переменной SNMP, содержащей контактную информацию (по умолчанию не определена). Для удобства в параметрах можно указать ответственного за данное оборудование, например, его фамилию.

      Использование отрицательной формы команды (no) удаляет значение переменной SNMP, содержащей контактную информацию.

      Синтаксис

      [no] snmp-server contact <CONTACT>

      Параметры

      <CONTACT> – контактная информация, задаётся строкой до 255 символов.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server contact ivanov_ivan


      snmp-server dscp

      Команда задаёт значение кода DSCP для использования в IP-заголовке исходящих пакетов SNMP-сервера.

      Использование отрицательной формы команды (no) устанавливает значение DSCP по умолчанию.

      Синтаксис

      snmp-server dscp <DSCP>
      no snmp-server dscp

      Параметры

      <DSCP> – значение кода DSCP, принимает значения в диапазоне [0..63].

      Значение по умолчанию

      61

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server dscp 40


      snmp-server enable traps

      Данная команда разрешает отправку всех типов SNMP-уведомлений.

      Использование отрицательной формы команды (no) отменяет разрешение отправки всех типов SNMP-уведомлений.

      Синтаксис

      [no] snmp-server enable traps

      Параметры

      Отсутствуют.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server enable traps


      snmp-server enable traps config

      Данная команда разрешает отправку SNMP-уведомлений об операциях с конфигурацией.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps config [ <ACT> ]

      Параметры

      <ACT> – трапы фактов изменения конфигурации:

      • commit – применение изменения конфигурации;
      • confirm – подтверждение изменения конфигурации.

      Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server enable traps config commit


      snmp-server enable traps entity

      Данная команда разрешает отправку SNMP-уведомлений об операциях с running-config.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps entity [ <ENT> ]

      Параметры

      <ENT> – типы фильтров параметров окружения:

      • config-change – информация о операциях с running-config.

      Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server enable traps entity


      snmp-server enable traps entity-sensor

      Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps entity-sensor [ <ENT> ]

      Параметры

      <ENT> – типы фильтров параметров окружения:

      • threshold – информация о срабатывании пересечения пороговых значений.

      Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server enable traps entity-sensor


      snmp-server enable traps environment

      Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps environment [ <ENV> ]

      Параметры

      <ENV> – типы фильтров параметров окружения:

      • pwrin – отказ БП;
      • pwrin-insert – БП установлен;
      • fan – отказ вентилятора;
      • fan-speed-changed – изменение скорости вентиляторов;
      • fan-speed-high – скорость вращения вентиляторов превысила максимальный порог;
      • memory-flash-low – свободный объем NAND меньше заданного порога;
      • memory-flash-critical-low – свободный объем NAND меньше заданного критического порога;
      • memory-ram-low – свободный объем RAM меньше заданного порога;
      • memory-ram-critical-low– свободный объем RAM меньше заданного критического порога;
      • cpu-load – высокая нагрузка ЦПУ;
      • cpu-overheat-temp – температура CPU превысила заданный максимальный порог;
      • cpu-critical-temp – температура CPU превысила заданный критический порог;
      • cpu-supercooling-temp – температура CPU упала ниже заданного минимального порога;
      • switch-overheat-temp – температура коммутатора превысила заданный максимальный порог;
      • switch-supercooling-temp – температура коммутатора упала ниже заданного минимального порога;
      • board-overheat-temp – перегрев платы;
      • board-supercooling-temp – переохлаждение платы;
      • sfp-overheat-temp – перегрев sfp-модуля;
      • sfp-supercooling-temp – переохлаждение sfp-модуля.

      Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server enable traps enviroment pwrin


      snmp-server enable traps envmоn

      Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps envmon [ <ENV> ]

      Параметры

      <ENV> – типы фильтров параметров окружения:

      • fan – информация о работе блоков вентиляторов;
      • shutdown – информация о отключении маршрутизатора;
      • supply – информация о работе блоков питания;
      • temperature информация о работе температурных датчиков.

      Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      esr(config)# snmp-server enable traps envmon fun


      snmp-server enable traps files-operations

      Данная команда разрешает отправку SNMP-уведомлений об операциях с файлами.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps files-operations [ <ACT> ]

      Параметры

      <ACT> – типы фильтров параметров операций с файлами:

      • successful – успешно;
      • failed – неудачно;
      • canceled – отменено;

      canceled – отменено.

      Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server enable traps files-operations canceled


      snmp-server enable traps flash

      Данная команда разрешает отправку SNMP-уведомлений об операциях с внешними flash-накопителями.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps flash [ <ACT> ]

      Параметры

      <ACT> – типы фильтров параметров операций с файлами:

      • insertion – подключение flash-накопителя;
      • removal – удаление flash-накопителя.

      Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server enable traps flash removal


      snmp-server enable traps interfaces

      Данная команда разрешает отправку SNMP-уведомлений о изменении состояния интерфейсов.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps interfaces [ <ACT> ]

      Параметры

      <ACT> – типы фильтров параметров окружения:

      • rx-utilization-high – поток входящих данных превышает порог;
      • tx-utilization-high – поток исходящих данный превышает порог;
      • number-high – превышение количества IP-интерфейсов;

      Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server enable traps interfaces rx-utilization-high


      snmp-server enable traps ports

      Данная команда разрешает отправку SNMP-уведомлений о появлении ошибок на интерфейсах чипа коммутации.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps ports [ <TYPE> ]

      Параметры

      <TYPE> – типы фильтров состояние порта:

      • port-counters-errors – ошибки на интерфейсах чипа коммутации.

      Без указания ключа <TYPE> – активируется отправка всех трапов данной группы.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      esr(config)# snmp-server enable traps ports


      snmp-server enable traps screens

      Данная команда разрешает отправку SNMP-уведомлений о cрабатывании защиты от определенного вида DoS атак.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps screens [ <SCREEN> ]

      Параметры

      <SCREEN> – типы фильтров защиты от DoS атак:

      • dest-limit – ограничение количества одновременных сессий на основании адреса назначения;
      • source-limit – ограничение количества одновременных сессий на основании адреса источника;
      • icmp-threshold – защита от ICMP flood атак;
      • udp-threshold – защита от UDP flood атак;
      • syn-flood – защита от SYN flood атак;
      • land – защита от land атак;
      • winnuke – защита от winnuke атак;
      • icmp-frag – блокировка фрагментированных ICMP-пакетов;
      • syn-flag – блокировка фрагментированных TCP-пакетов, с флагом SYN;
      • unknown-proto – блокировка пакетов, с ID протокола в заголовке IP равном 137 и более;
      • ip-frag – блокировка фрагментированных пакетов;
      • port-scan – защита от port scan атак;
      • ip-sweep – защиту от IP-sweep атак;
      • syn-fin – блокировка TCP-пакетов, с установленными флагами SYN и FIN;
      • fin-no-ack – блокировка TCP-пакетов с установленным флагом FIN и не установленным флагом ACK;
      • no-flag – блокировка TCP-пакетов, с нулевым полем flags;
      • spoofing – защита от IP spoofing атак;
      • reserved – блокировка всех ICMP-пакетов 2 и 7 типов (reserved);
      • quench – блокировка всех ICMP-пакетов 4 типа (source quench);
      • echo-request – блокировка всех ICMP пакетов 8 типа (echo-request);
      • time-exceeded – блокировка всех ICMP-пакетов 11 типа (time exceeded);
      • unreachable – блокировка всех ICMP-пакетов 3 типа (destination-unreachable);
      • icmp-large – блокировка ICMP-пакетов большого объема;
      • tcp-all-flags – блокировка tcp-пакетов с флагами;
      • udp-frag – блокировка udp-пакетов с флагами.

      Без указания ключа <LINK> – активируется отправка всех трапов данной группы.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      esr(config)# snmp-server enable traps screens reserved


      snmp-server enable traps snmp

      Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps snmp [ <ACT> ]

      Параметры

      <ACT> – типы фильтров параметров окружения:

      • authentication – уведомления о snmp-запросах на маршрутизатор с неверными community или snmpv3-паролем;
      • coldstart – уведомления о перезапуске snmp-сервера на маршрутизаторе;
      • linkdown – информация о изменении состояния link в down;
      • linkup – информация о изменении состояния link в up.

      Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server enable traps snmp linkup


      snmp-server enable traps syslog

      Данная команда разрешает отправку SNMP-уведомлений с syslog-сообщениями.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps syslog

      Параметры

      Отсутствуют.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server enable traps syslog


      snmp-server enable traps wifi

      Данная команда разрешает отправку SNMP-уведомлений с сообщениями о работе wifi-контроллера.

      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

      Синтаксис

      [no] snmp-server enable traps wifi [ <NAME> ]
      Параметры

      <NAME> – типы трапа о туннелях softgre:

      • wifi-tunnels-number-in-bridge-high – включение трапов о превышении количества sub-gre-тунелей включенных в bridge
      • wifi-tunnels-operation– включение трапов о результате snmp операций с туннелями softgre.

      Без указания ключа <NAME> – активируется отправка всех трапов данной группы.

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      esr(config)# snmp-server enable traps syslog


      snmp-server host

      Данной командой включается передача SNMP-уведомлений на указанный IP-адрес и осуществляется переход в режим настройки SNMP-уведомлений.

      Использование отрицательной формы команды (no) отключает передачу уведомлений на указанный коллектор SNMP-уведомлений.

      Синтаксис

      [no] snmp-server host { <ADDR> | <IPV6-ADDR> } [vrf <VRF>]

      Параметры

      <ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

      <IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF];

      <VRF> – имя экземпляра VRF, в котором находится коллектор SNMP-уведомлений, задается строкой до 31 символа.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp host 192.168.2.2


      snmp-server location

      Данной командой устанавливается значение переменной SNMP, содержащей информацию о расположении оборудования (по умолчанию не определено). Для удобства в параметрах можно указать город, улицу, район, номер комнаты и т.п.

      Использование отрицательной формы команды (no) удаляет значение переменной, содержащей информацию о расположении оборудования.

      Синтаксис

      [no] snmp-server location <LOCATION>

      Параметры

      <LOCATION> – информацию о расположении оборудования, задаётся строкой до 255 символов.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server location duglasa_adamsa_42


      snmp-server system-shutdown

      Данной командой разрешается перезагрузка маршрутизатора при помощи snmp-сообщений.

      Использование отрицательной формы команды (no) запрещает перезагрузку маршрутизатора при помощи SNMP-сообщений.

      Синтаксис

      [no] snmp-server system-shutdown

      Параметры

      Команда не содержит параметров.

      Значение по умолчанию

      Отключено.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server system-shutdown


      Данной командой устанавливается режим отправки SNMP-trap.

      Использование отрицательной формы команды (no) устанавливает режим по умолчанию.

      Синтаксис

      snmp-server trap link <MODE>
      no snmp-server host

      Параметры

      <MODE> – режим отправки SNMP-trap. Принимает значения:

      • ietf;
      • cisco.

      Значение по умолчанию

      ietf

      Необходимый уровень привилегий

      10

      Командный режим

      CONFIG

      Пример

      1      esr(config)# snmp-server trap link cisco


      snmp-server user

      Данной командой создается SNMPv3-пользователь.

      Использование отрицательной формы команды (no) удаляет SNMPv3-пользователя.

      Синтаксис

      [no] snmp-server user <NAME>

      Параметры

      <NAME> – имя пользователя, задаётся строкой от 1 до 128 символов.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG

      Пример

      1     esr(config)# snmp-server user admin
      1     esr(config-snmp-user)#


      snmp-server view

      Данной командой создается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для community (SNMPv2) и user (SNMPv3).

      Использование отрицательной формы команды (no) удаляет профиль snmp view.

      Синтаксис

      [no] snmp-server view <VIEW-NAME>

      Параметры

      <VIEW-NAME> – имя профиля SNMP view, задаётся строкой до 31 символа.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG

      Пример

      esr(config)# snmp-server view user_access
      esr(config-snmp-view)#


      source-address

      Данной командой определяется IP-адрес для отправки уведомлений на удаленный сервер.

      Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

      Синтаксис

      source-address { <ADDR> | <IPV6-ADDR> }
      no source-address

      Параметры

      <ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

      <IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

      Значение по умолчанию

      IPv4/IPv6 – адрес интерфейса ближайшего к удаленному SNMP-серверу.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-HOST

      Пример

      1     esr(config-snmp-host)# source-address 192.168.22.17


      source-interface

      Данной командой определяется интерфейс или туннель маршрутизатора, IPv4/IPv6-адрес которого будет использоваться для отправки уведомлений на удаленный сервер.

      Использование отрицательной формы команды (no) удаляет указанный интерфейс или туннель.

      Синтаксис

      source-interface { <IF> | <TUN> }
      no source-interface

      Параметры

      <IF> – имя интерфейса устройства.

      <TUN> – имя туннеля устройства.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-HOST

      Пример

      1     esr(config-snmp-host)# source-interface gigabitethernet 1/0/1


      view

      Данной командой устанавливается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для SNMPv3 user.

      Использование отрицательной формы команды (no) удаляет профиль snmp view.

      Синтаксис

      [no] view <VIEW-NAME>

      Параметры

      <VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID, задается строкой до 31 символа.

      Необходимый уровень привилегий

      15

      Командный режим

      CONFIG-SNMP-USER

      Пример

      1     esr(config-snmp-user)# view user_view

      Источник:
      docs.eltex-co.ru

      [ESR] Пример настройки L2TP+IPsec клиент сервер на ESR

      Настройка L2TP сервера (приемной стороны)

       Для начала нужно создать объекты стандартных портов для L2TP и IKE.

      object-group service L2TP

        port-range 1701

      exit

      object-group service IKE

        port-range 500

      exit



      Создать правила в файрволле, разрешающие обращения из внешней сети к маршрутизатору по стандартным портам L2TP и IKE и запретить все остальные

      security zone-pair untrusted self

        rule 1

          action permit

          match protocol udp

          match destination-port L2TP

          enable

        exit

        rule 2

          action permit

          match protocol udp

          match destination-port IKE

          enable

        exit

        rule 3

          action deny

          enable

        exit

      exit



      Настроить аплинк маршрутизатора:

      bridge 2

        ip address X.X.X.X/N   , где X.X.X.X/N - статический белый IP и подсеть, полученная от провайдера

        ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

      exit



      ###___Альтернативный способ

      interface gigabitethernet 1/0/1

      switchport access vlan 1

      mode routerport

        security-zone untrusted

        ip address X.X.X.X/N   , где X.X.X.X/N - статический белый IP и подсеть, полученная от провайдера

        ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

      exit

      ###___



      Создать IPsec профиль

      security ipsec proposal test

      exit



      Создать IPsec политику

      security ipsec policy test

        proposal test

      exit



      Теперь нужно настроить сервер для подключений L2TP-клиентов



      * Remote Access IPsec VPN – сценарий организации временных VPN-подключений, в котором

      сервер IPsec VPN находится в режиме ожидания входящих подключений, а клиенты осуществляют

      временные подключения к серверу для получения доступа к сетевым ресурсам.



      remote-access l2tp L2TP

        mtu 1400

        authentication mode local    <способ работы сервера по локальной базе, т.е. без использования radius-сервера>

        local-address ip-address 10.0.0.1    <серый IP адрес, который будет принадлежать этому ESR>

        remote-address address-range 10.0.0.2-10.0.0.10      <диапазон адресов, которые будут присваиваться маршрутизаторам, на другом конце туннелей>

        outside-address ip-address   X.X.X.X  <IP-адрес, по которому будет доступен маршрутизатор>

        security-zone trusted

        ipsec authentication method pre-shared-key  <метод аутентификации для ipsec, в данном примере по паролю>

        ipsec authentication pre-shared-key ascii-text test    <пароль>

        Не выходя из настроек, создадим локальную базу пользователей

          username test1    <логин для локального пользователя>

          password ascii-text test1    <пароль для одного из туннелей>

          enable

          remote network 192.168.1.0/24    <подсеть, которая будет находиться за туннелем на удаленной стороне>

        exit

      enable

      exit



      *дальше можно создать еще нескольких пользователей по аналогии



        *Все пароли при выгрузке конфигурации будут в зашифрованном виде. Восстановить их в первоначальный крайне затруднительно, но строки конфигурации можно копировать в другие маршрутизаторы ESR и там они будут корректно интерпретироваться.

        * Можно добавлять несколько локальных пользователей аналогичным способом

      exit



      Настройка L2TP-клиента (удаленной стороны)



      Для начала нужно настроить соединение с вышестоящим оборудованием. Если вы включаете

      Настроить аплинк маршрутизатора

      interface gigabitethernet 1/0/1

        description "UPLINLK"

        security-zone untrusted

        ip address X.X.X.X/N   , где X.X.X.X/N - статический IP и подсеть к вышестоящему устройству

        ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

      exit



      Настроить клиентскую часть l2tp клиента

      tunnel l2tp 1

        security-zone trusted

        mtu 1400

        username test1 password ascii-text test1   - где test1 – это логин и пароль (необязательно одинаковые) для l2tp подключения. Они должны совпадать в теми, которые настраиваете на серверной части

        remote address X.X.X.X    - где <X.X.X.X – IP-адрес сервера, к которому будет происходить подключение

        ipsec authentication method pre-shared-key

        ipsec authentication pre-shared-key ascii-text test   <пароль>   - пароль для IPsec подключения

        enable

      exit



      ###   Если в ходе настройки возникли проблемы проверьте наличие команд enable во всех местах как в примере, разрешен ли порт 1701 в фаерволе и совпадают ли логины/пароли для подключения.

      Можно пользоваться мониторингом портов, через которые проходит подключение для анализа проблем при помощи команды:

      monitor interface gi1/0/1

      Источник:
      docs.eltex-co.ru

      [ESR] Анализ трафика в CLI
      В маршрутизаторах серии ESR реализована возможность анализировать трафик на интерфейсах из CLI. Сниффер запускается командой monitor.

      esr# monitor gigabitethernet 1/0/1

      Для удобства использования организована возможность фильтрации вывода, например:

      esr# monitor gigabitethernet 1/0/1 ?
      destination-address Filter by destination IP address
      detailed Detailed output
      packets Count packets
      protocol Choose protocol type
      source-address Filter by source IP address
      <cr>

      esr# monitor gigabitethernet 1/0/1 protocol ?
      0-255 Filter by IP protocol number
      RDP Filter by RDP protocol
      ah Filter by AH protocol
      arp Filter by ARP protocol
      eigrp Filter by EIGRP protocol
      esp Filter by ESP protocol
      gre Filter by GRE protocol
      icmp Filter by ICMP protocol
      icmp6 Filter by ICMP6 protocol
      igmp Filter by IGMP protocol
      igrp Filter by IGRP protocol
      ipip Filter by IPIP protocol
      l2tp Filter by L2TP protocol
      ospf Filter by OSPF protocol
      pim Filter by PIM protocol
      tcp Filter by TCP protocol
      udp Filter by UDP protocol
      vrrp Filter by VRRP protocol

      Запись дампов трафика в файл в текущих версиях ПО невозможна.

      Источник:
      docs.eltex-co.ru

      [ESR] Запись дампа на интерфейсах маршрутизатора
      При диагностике проблем бывает необходимо записать дамп пакетов на одном или нескольких интерфейсах маршрутизатора для последующего анализа в wireshark. Средствами CLI маршрутизатора ESR этого сделать невозможно. Но можно сделать в linux-shell. Для этого необходимо:
      1. Задать пароль и активировать пользователя techsupport на маршрутизаторе

      Configure
           username techsupport
                password <Пароль пользователя techsupport>
           exit
           tech-support login enable
           end
      commit
      confirm

      1. Подключиться к маршрутизатору esr по ssh с использованием логина techsupport и ранее заданного пароля.

      2. При помощи команды "ip a" оределить системное наименование интерфейсов, на которых необходимо захватывать пакеты

      techsupport@esr:~$ ip a
      1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1
      link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
      inet 127.0.0.1/8 scope host lo
      valid_lft forever preferred_lft forever
      inet6 ::1/128 scope host
      valid_lft forever preferred_lft forever
      2: dummy0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default qlen 1000
      link/ether b6:c0:48:6f:0e:6d brd ff:ff:ff:ff:ff:ff
      3: eth0: <BROADCAST,MULTICAST> mtu 1518 qdisc noop state DOWN group default qlen 1000
      link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
      4: eth1: <BROADCAST,MULTICAST> mtu 1514 qdisc noop state DOWN group default qlen 1000
      link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
      5: eth2: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1514 qdisc pfifo_fast state UP group default q0
      link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
      6: eth3: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1514 qdisc pfifo_fast state UP group default q0
      link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
      7: gi1_1@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
      link/ether a8:f9:4b:ab:62:69 brd ff:ff:ff:ff:ff:ff
      inet 192.168.115.8/20 brd 192.168.127.255 scope global gi1_1
      valid_lft forever preferred_lft forever
      8: gi1_2@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
      link/ether a8:f9:4b:ab:62:6a brd ff:ff:ff:ff:ff:ff
      9: gi1_3@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
      link/ether a8:f9:4b:ab:62:6b brd ff:ff:ff:ff:ff:ff
      10: gi1_4@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
      link/ether a8:f9:4b:ab:62:6c brd ff:ff:ff:ff:ff:ff
      11: gi1_5@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
      link/ether a8:f9:4b:ab:62:6d brd ff:ff:ff:ff:ff:ff
      12: gi1_6@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
      link/ether a8:f9:4b:ab:62:6e brd ff:ff:ff:ff:ff:ff
      13: tunl0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1
      link/ipip 0.0.0.0 brd 0.0.0.0
      14: gre0@NONE: <NOARP> mtu 1476 qdisc noop state DOWN group default qlen 1
      link/gre 0.0.0.0 brd 0.0.0.0
      15: gretap0@NONE: <BROADCAST,MULTICAST> mtu 1462 qdisc noop state DOWN group default qlen 1000
      link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff
      16: ip_vti0@NONE: <NOARP> mtu 1364 qdisc noop state DOWN group default qlen 1
      link/ipip 0.0.0.0 brd 0.0.0.0
      17: sit0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1
      link/sit 0.0.0.0 brd 0.0.0.0
      18: ip6tnl0@NONE: <NOARP> mtu 1452 qdisc noop state DOWN group default qlen 1
      link/tunnel6 :: brd ::
      19: ip6gre0@NONE: <NOARP> mtu 1448 qdisc noop state DOWN group default qlen 1
      link/gre6 00:00:00:00:00:00:00:00:00:00:00:00:00:00:00:00 brd 00:00:00:00:00:00:00:00:00:00:00:000
      20: gi1_2.64@gi1_2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN g0
      link/ether a8:f9:4b:ab:62:6a brd ff:ff:ff:ff:ff:ff
      inet 172.16.16.1/30 brd 172.16.16.3 scope global gi1_2.64
      valid_lft forever preferred_lft forever
      21: vlan: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 100
      link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
      22: dvlan: <BROADCAST,NOARP> mtu 1500 qdisc noop master vlan state DOWN group default qlen 1000
      link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
      23: vlan.1@vlan: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN grou0
      link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
      techsupport@esr:~$

      • Для физических интерфейсов, системное имя интерфейса выглядит как gi1_<номер интерфейса>
      • Для саб-интерфейсов, системное имя интерфейса выглядит как gi1_<номер интерфейса>.<номер vlan в 16-тиричной форме>
      • Для bridge-интерфейсов, системное имя интерфейса выглядит как br<номер bridge в CLI>



      1. Запустить захват пакетов на необходимых интерфейсах в файл:

      techsupport@esr:~$ sudo tcpdump -i <системное имя интерфейса1> <ключи для фильтрации пакетов1> -w /tmp/<имя файла для дампа1> -C 1M &
      techsupport@esr:~$ sudo tcpdump -i <системное имя интерфейса2> <ключи для фильтрации пакетов2> -w /tmp/<имя файла для дампа2> -C 1M &

      Если/когда система потребует ввода пароля - необходимо ввести пароль пользователя techsupport

      Дамп можно записывать как на одном так и на нескольких интерфейсах. Всё зависит от текущей проблемы и необходимости.

      Нельзя пренебрегать ключами для фильтрации пакетов т.к. размер файла может оказаться слишком большим и он займет всю память маршрутизатора.

      Ключ -C 1M ограничивает размер файла дампа в 1 Мегабайт. Можно использовать другое ограничение или не использовать его вовсе, но следить, чтобы файлы не заняли много места в памяти маршрутизатора



      1. Сгенерировать необходимые пакеты или дождаться проявления той или иной проблемы

      Это может быть попытка регистрации телефона на SBC или SoftSwitch, совершение телефонного звонка, или пакеты любого другого протокола маршрутизируемые или обрабатываемые маршрутизатором ESR.



      1. Остановить захват пакетов в techsupport-ssh-сессии

      techsupport@esr:~$ sudo pkill tcpdump



      1. Скопировать с маршрутизатора собранные дампы.

           7.ver1. по протоколу scp

      Для ли linux можно использовать команды:

      scp techsupport@<ip-маршрутизатора>:/tmp/<имя файла> /home/<путь для копирования>

      Для windows - можно использовать scp-клиент отдельный или интегрированный в другие приложения.

      1. ver2. по протоколу tftp

      При наличии в сети tftp-сервера, можно с маршрутизатора загрузить на него полученные дампы при помощи команды:

      techsupport@esr:~$ tftp <ip-адрес tftp-сервера> -pl /tmp/<имя файла>



      1. Удалить файлы дампов с маршрутизатора

      techsupport@esr:~$ sudo rm /tmp/<имя файла для дампа1>
      techsupport@esr:~$ sudo rm /tmp/<имя файла для дампа2>

      Скопировав в п. 7 файлы можно более удобно обрабатывать на ПК при помощи утилиты wireshark.

      Источник:
      docs.eltex-co.ru

      [ESR] Процесс диагностики при траблшутинге IPSec(Route-based, Policy-based, Remote Access)
      1. При выявлении проблем в работе или настройке IPSec(версия ПО 1.14) первоначально необходимо включить режим debug:

      ESR# debug
      ESR(debug)# debug ipsec network 2
      ESR(debug)# debug ipsec encoding 1
      ESR(debug)# debug ipsec ike 2
      ESR(debug)# debug ipsec ikemanager 2
      ESR(debug)# debug ipsec configuration 1



      1. Задать пароль и активировать пользователя techsupport на маршрутизаторе

      Configure
           username techsupport
                password <Пароль пользователя techsupport>
           exit
           tech-support login enable
           end
      commit
      confirm

      1. Подключиться к маршрутизатору ESR по ssh/console(RS-232) с использованием логина techsupport и ранее заданного пароля.



      1. Сбор информации(лога) для анализа.

      - лог процесса IPSec:

      techsupport@esr:~$ sudo cat /var/log/syslog/techsupport/ipsec

      - конфигурационный файл IPSec:

      techsupport@esr:~$ sudo cat /etc/ipsec.conf

      - статус IPSec:

      techsupport@esr:~$ sudo ipsec statusall



      1. если собранный лог достаточно велик и копирование с экрана подключения построчно неудобно, то собранный лог cat /var/log/syslog/techsupport/ipsec возможно скопировать следующим образом:
      2. a) по протоколу scp

      techsupport@esr:~$ sudo cp /var/log/syslog/techsupport/ipsec /tmp/ipsec - копирование файла ipsec из раздела /var в раздел /tmp на маршрутизаторе ESR

      копирование на ПК(Linux) файла по протоколу scp:

      scp techsupport@<ip-маршрутизатора>:/tmp/<имя файла> /home/<путь для копирования>

      Для windows - можно использовать scp-клиент отдельный или интегрированный в другие приложения.

      techsupport@esr:~$ sudo rm /tmp/ipsec - удаление файла ipsec на маршрутизаторе ESR

      б) через CLI маршрутизатора:

      techsupport@esr:~$ sudo cp /var/log/syslog/techsupport/ipsec /mnt/data/data/ipsec_log - копирование файла ipsec из раздела /var в раздел /mnt с именем ipsec_log
      techsupport@esr:~$ logout - переход в CLI маршрутизатора

      esr# dir flash:data/

      Name                                                       Type         Size
      --------------------------------------------------------   ----------   --------   --
      ipsec_log                                                  File         184.22     KB

      далее копирование файла ipsec_log доступными средствами, например usb://usb_name:/FILE или tftp://HOST[%interface(for ipv6 link-local only)][PORT*]:/FILE:



      esr# show storage-devices usb
      Name                             Filesystem   Total, MB    Used, MB     Free, MB
      ------------------------------   ----------   ----------   ----------   ----------
      <name>                             vfat         13791.52     1827.40      11964.12
      esr# copy flash:data/ipsec_log usb://<name>:/ipsec_log
      |******************************************| 100% (230kB) Success!
      esr# copy flash:data/ipsec_log tftp://<ipaddr>:/ipsec_log
      |******************************************| 100% (184kB) Success!



      удаление файла:

      esr# delete flash:data/
      esr# delete flash:data/ipsec_log
      |******************************************| 100% (0B) File deleted successfully.

      Источник:
      docs.eltex-co.ru

      [ESR] Primary и secondary IPv4 адреса на интерфейсех ESR
      Рассмотрим пример конфигурации нескольких IPv4 адресов на одном порту (возможно внести до 8-ми адресов):

      interface gigabitethernet 1/0/20
        ip firewall disable
        ip address 192.0.2.1/24
        ip address 192.0.2.254/24
        ip address 192.0.2.10/30
      exit

      Все IPv4 адреса, принадлежащие разным подсетям, будут являться primary. В нашем примере это 192.0.2.1 и 192.0.2.10.

      Второй и все последующие IPv4 адреса из подсети /24 - это secondary адреса, в примере - 192.0.2.254.

      Если на интерфейсе включить VRRP, без указания source ip, например:

      interface gigabitethernet 1/0/20
        ip firewall disable
        ip address 192.0.2.1/24
        ip address 192.0.2.254/24
        ip address 192.0.2.10/30
        vrrp id 100
        vrrp ip 192.0.2.2
        vrrp
      exit

      То в качестве адреса источника vrrp ip будет использоваться первый IPv4 адрес с интерфейса, проверим это, используя команду monitor (будем фильтровать по IP адресу назначения,т.к. для VRRP выделен адрес 224.0.0.18):

      esr-1000# monitor gigabitethernet 1/0/20 destination-address 224.0.0.18
      17:19:13.591043 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 18, offset 0, flags [none], proto VRRP (112), length 40)
      192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2
      17:19:14.592882 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 19, offset 0, flags [none], proto VRRP (112), length 40)
      192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2
      17:19:15.593250 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 20, offset 0, flags [none], proto VRRP (112), length 40)
      192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2

      3 packets captured
      3 packets received by filter
      0 packets dropped by kernel

      В качестве адреса источника используется первый primary адрес - 192.0.2.1, что справедливо и для всех остальных случаев: например выполнение команды ping, traceroute и т.д.

      Источник:
      docs.eltex-co.ru

      [ESR] Восстановление конфигурации на ESR с заранее подготовленного USB-носителя
      Введите расширенную команду отображения конфигурации на устройстве, конфигурацию которого требуется восстанавливать с USB-носителей

      esr-boot-usb# sh running-config extended



      #!/usr/bin/clash
      #19
      #1.12.0
      #05/11/2020
      #18:20:08
      hostname esr-boot-usb
      interface gigabitethernet 1/0/1
        ip address 192.168.0.1/24
      exit



      Полный вывод конфигурации (включая строки, начинающиеся с символа "#"), необходимо записать в файл с именем "running-config.conf" и скопировать в корень usb-носителя



      Раздел с данными usb-носителя должен иметь структуру файловой системы  fat32



      Восстановление конфигурации с USB

      Подключите USB-носитель к устройству

      Включите устройство

      Во время загрузки устройства перейдите в меню uboot набором слова "stop" по приглашению:

      Autobooting in 5 seconds, enter to command line available now
      stop
      u-boot>

      Очистите конфигурации и продолжите загрузку:



      Рабочая конфигурация на устройстве будет безвозвратно утеряна



      u-boot> clear_mtd_config
      Start clear... Done!
      u-boot> run bootcmd

      После загрузки устройство начнет работу с конфигурацией записанной на USB-носителе

      esr-boot-usb login: admin
      Password:
      Warning: you have uncommitted configuration changes.
      ********************************************
      *            Welcome to ESR-21             *
      ********************************************
      esr-boot-usb# sh running-config extended
      #!/usr/bin/clash
      #19
      #1.12.0
      #05/11/2020
      #18:20:08
      hostname esr-boot-usb

      interface gigabitethernet 1/0/1
        ip address 192.168.0.1/24
      exit

      Источник:
      docs.eltex-co.ru

      [ESR] Особенности применения изменений конфигурации на маршрутизаторах ESR
      На сервисных маршрутизаторах ESR хранится два конфигурационных файла:​
      1. Текущая конфигурация (running-config).​

      В соответствии с данной конфигурацией маршрутизатор функционирует в текущий момент времени.​

      running-config всегда сохраняется в энергонезависимую память.​

      • Для отображения текущей конфигурации используется команда:​

      esr# show running-config​



      ​2. Конфигурация кандидат (candidate-config).​

      В процессе конфигурирования маршрутизатора все вводимые настройки сначала попадают в candidate-config но не попадают в running-config.

      candidate-config сохраняется в энергонезависимую память после команды save.​

      • Для отображения конфигурации кандидата используется команда:​

      esr# show candidate-config​

      • Для отображения различий между running-config​ и candidate-config​ можно воспользоваться командой

      esr# show configuration changes



      Для активации изменений внесенных в candidate-config используется команда commit в привилегированном режиме.

      esr# commit



      После применения данной команды, содержимое candidate-config копируется в running-config и изменения конфигурации активируются.​

      Также, после применения изменений конфигурации (commit) запускается таймер подтверждения изменений (по умолчанию – 600 секунд).

      По истечении данного таймера running-config будет возвращен к предыдущему состоянию, т.е. подтвержденные изменения будут удалены из running-config но не будут удалены из candidate-config.​



      Для подтверждения примененных изменений используется команда confirm в привеллигированном режиме.

      esr# confirm



      После применения данной команды таймер подтверждения изменений останавливается и возврат к предыдущему состоянию running-config - невозможен.



      Для изменения таймера подтверждения относительно значения по умолчанию используется команда в режиме глобальной конфигурации:

      esr(config)# system config-confirm timeout 300



      В данном примере, 300 - это время в секундах после которого в отсутствии команды confirm, running-config будет возвращен к предыдущему состоянию.



      Неподтвержденные изменения (со ввода команды confirm) можно отменить не дожидаясь истечения таймера подтверждения выполнив команду restore в привилегированном режиме.

      esr# restore



      Для удаления изменений внесенных в candidate-config но не примененных в running-config используется команда rollback.



      esr# rollback

      После применения данной команды содержимое running-config копируется в candidate-config и все внесенные но не активные изменения конфигурации удаляются.​

      Источник:
      docs.eltex-co.ru

      [ESR] Применение новых правил обработки трафика в Firewall
      После внесения изменений в правилах обработки трафика, проходящего между зонами безопасности Firewall, новые параметры не отрабатывают для ранее активных сессий.

      Решение:

      Все изменения, внесенные в конфигурацию Firewall,  применимы только для новых сессий. На активные сессии новые параметры не повлияют.

      Рекомендуется очистить активные сессии, после применения изменений параметров Firewall, командой:

      esr# clear ip firewall session

      Источник:
      docs.eltex-co.ru

      [ESR] Проблема прохождения трафика при асимметричной маршрутизации
      В случае организации сети с ассиметричной маршрутизацией, Stateful Firewall будет запрещать "неправильный (ошибочный)" входящий трафик, не открывающий новое соединение и не принадлежащий никакому установленному соединению, из соображений безопасности.

      Например, если была нарушена очередность пакетов  установления TCP сессии: SYN → SYN/ACK → ACK. Первый TCP SYN будет пропущен, т.к. это сигнал к началу открытия TCP сессии.

      Если Firewall обнаруживает сразу TCP ACK пакеты - они будут удалены, т.к. ранее не было открыто TCP сессии TCP SYN пакетом.



      Разрешающее правило в Firewall, не решит поставленную задачу для подобных схем.

      Решить задачу можно, отключив Firewall на входном интерфейсе:

      esr(config-if-gi)# ip firewall disable

      Либо отключением механизма контроля порядка установления сессий:

      esr(config)# ip firewall sessions allow-unknown

      Изменения конфигурации вступают в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Источник:
      docs.eltex-co.ru

      [ESR] Различия режимов работы L2-интерфейса access/trunk
      Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

      Режим access

      Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

      При переводе интерфейса в L2-режим работы данный режим является режимом по умолчанию.

      интерфейс gigabitethernet 1/0/1 используется в качестве примера
      esr# configure
      esr(config)# interface gigabitethernet 1/0/1
      esr(config-if-gi)# mode switchport

      В режиме access L2-интерфейс принимает только ethernet-кадры без VLAN-тега. L2-интерфейс в режиме access отбрасывает любые ethernet-кадры с установленным VLAN-тегом.

      По умолчанию, эти кадры обрабатываются на основе таблицы коммутации VLAN'а по умолчанию (vlan 1). Исходящие Ethernet-кадры отправляются через L2-интерфейc в режиме access без VLAN-тега.

      При необходимости, на L2-интерфейсе в режиме access можно настроить обработку Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.

      интерфейс gigabitethernet 1/0/1 и vlan 100 используются в качестве примера
      esr# configure
      esr(config)# vlan 100
      esr(config-vlan)# exit
      esr(config)# interface gigabitethernet 1/0/1
      esr(config-if-gi)# mode switchport
      esr(config-if-gi)# switchport access vlan 100

      Режим trunk

      Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

      После переводе интерфейса в L2-режим работы, для перевода из режима access в режим trunk необходимо применить соответствующую команду:

      интерфейс gigabitethernet 1/0/1 используется в качестве примера
      esr# configure
      esr(config)# interface gigabitethernet 1/0/1
      esr(config-if-gi)# mode switchport
      esr(config-if-gi)# switchport mode trunk

      В режиме trunk, L2-интерфейс может принимать и отправлять как тегированные так и нетегированные ethernet-кадры.

      Для приёма  ethernet-кадров с определенными VLAN-тегами используется следующая команда:

      интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 используются в качестве примера
      esr# configure
      esr(config)# interface gigabitethernet 1/0/1
      esr(config-if-gi)# mode switchport
      esr(config-if-gi)# switchport mode trunk
      esr(config-if-gi)# switchport trunk allowed vlan add 100-103,107

      После применения вышеуказанной команды L2-интерфейс будет принимать ethernet-кадры с указанными VLAN-тегами и обрабатывать их на основе таблиц коммутации соответствующего VLAN. Отправляться Ethernet-кадры соответствующих VLAN'ов будут с VLAN-тегом.

      Нетегированные ethernet-кадры поступающие на L2-интерфейс в режиме trunk настроенный как указано в примере выше, будут обрабатываться на основе таблицы коммутации VLAN'а по умолчанию (vlan 1). Исходящие Ethernet-кадры VLAN'а по умолчанию (vlan 1) будут отправляться через L2-интерфейс в режиме trunk без VLAN-тега.

      При необходимости, на L2-интерфейсе в режиме trunk можно настроить обработку нетегированных Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.

      интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107, 109 используются в качестве примера
      esr# configure
      esr(config)# interface gigabitethernet 1/0/1
      esr(config-if-gi)# mode switchport
      esr(config-if-gi)# switchport mode trunk
      esr(config-if-gi)# switchport trunk allowed vlan add 100-103,107
      esr(config-if-gi)# switchport trunk native-vlan 109

      При необходимости, на L2-интерфейсе в режиме trunk можно запретить приём (а следовательно и отправку) нетегированных ethernet-кадров:

      интерфейс gigabitethernet 1/0/1 используется в качестве примера
      esr# configure
      esr(config)# interface gigabitethernet 1/0/1
      esr(config-if-gi)# mode switchport
      esr(config-if-gi)# switchport mode trunk
      esr(config-if-gi)# switchport forbidden default-vlan

      Команда "switchport forbidden default-vlan" актуальна только при отсутствии в конфигурации команды "switchport trunk native-vlan"

      Таким образом, L2-интерфейс в режиме trunk может работать как l2-интерфейс в режиме access если настроен только "switchport trunk native-vlan" и не настроена обработка тегированных кадров при помощи команды "switchport trunk allowed vlan"

      Источник:
      docs.eltex-co.ru

      [ESR] Фильтрации и распространение маршрутной информации в маршрутизаторах ESR
      Описание принципов работы протоколов динамической маршрутизации с маршрутной информацией:
      • принципы импорта маршрутной информации.
      • принципы фильтрации импортируемой маршрутной информации.
      • принципы экспорта маршрутной информации в IGP и EGP
      • принципы фильтрации экспортируемой маршрутной информации в IGP и EGP



      RIB (Routing Information Base) маршрутизатора – таблица, содержащая все маршруты, полученные из различных источников: настроены статически, полученные по протоколам динамической маршрутизации (OSPF, BGP, RIP) и directly connected. Из данной таблицы выбираются лучшие маршруты и импортируются в таблицу маршрутизации (FIB – forwarding information base).

      RIB ПМ (процесса маршрутизации) – виртуальная RIB, состоящая из маршрутов, принадлежащих данному процессу и маршрутов, импортированных различными механизмами (network, redistribute) из других виртуальных RIB (другого протокола или процесса маршрутизации) и из общей RIB (static route, directly connected).

      Протоколы маршрутизации делятся на две большие группы:

      • внешние (EGP), в которых маршрутная информация распространяется между автономными системами.
      • внутренние (IGP), в которых маршрутная информация распространяется внутри одной автономной системы.



      IGP

      EGP

      iBGP



      OSPF



      RIP

      eBGP

      Импорт маршрутной информации

      Под импортом маршрутной информации подразумевается процесс наполнения RIB ПМ различными механизмами.

      Для IGP и EGP по умолчанию импортируются все маршруты.

      Принципы импорта маршрутной информации.

      Механизмы наполнения RIB ПМ:

      • Маршруты процесса маршрутизации
      • Redistribute
      • Network

      Ни один из механизмов не является обязательным.



      Маршруты процесса маршрутизации

      Это маршруты, полученные от соседних маршрутизаторов и direct маршруты интерфейсов, на которых поднят процесс маршрутизации (последнее актуально для OSPF и RIP);

      По умолчанию импортируются все маршруты, полученные от соседей для IGP и EGP.

      Redistribute

      Механизм позволяет импортировать маршруты из других процессов маршрутизации, статические маршруты и direct connected маршруты целиком или выборочно с использованием механизма фильтрации route-map.

      Пример: esr(config-ospf)# redistribute bgp 100 – будут импортированы все маршруты, принадлежащие процессу BGP 100.

      Network

      Механизм позволяет импортировать конкретные маршруты. Чтобы маршрут был импортирован, он должен быть в RIB маршрутизатора.

      Пример: esr(config-ospf-area)# network 10.0.0.0/8



      Принципы фильтрации импортируемой маршрутной информации.

      Механизмы фильтрации импортируемой маршрутной информации:

      • Route-map (in)
      • Prefix-list (in)
      • Route-map (in) + Prefix-list (in)
      • Redistribute + route-map

      Ни один из механизмов не является обязательным.

      При установке одного или нескольких фильтров, все маршруты, которые не были разрешены этими фильтрами, будут запрещены.

      Route-map (in)

      Механизм позволяет фильтровать маршрутную информацию, получаемую от соседей. Будут импортированы только маршруты, удовлетворяющие правилам route-map. Маршрут, не подпадающий под правила route-map, будет запрещен. Если необходимо разрешить все маршруты, добавляется специальное правило (rule) с одной строчкой: action permit.

      Пример: esr(config-ospf)# route-map <RM_NAME> in

      Prefix-list (in)

      Механизм позволяет фильтровать маршрутную информацию, получаемую от соседей. Будут импортированы только маршруты, удовлетворяющие правилам prefix-list. Пустой prefix-list по умолчанию запрещает все маршруты.

      Пример: esr(config-ospf)# prefix-list <PL_NAME> in

      Route-map (in) + Prefix-list (in)

      Возможно совместное использование route-map и prefix-list для фильтрации маршрутной информации, получаемой от соседей. Для разрешения импорта маршрута средствами фильтров, он должен быть разрешен одним из них.

      Redistribute + route-map

      Если использовать redistribute совместно с route-map, то будут импортированы только маршруты из определенной RIB, удовлетворяющие правилам route-map.

      Пример: redistribute bgp 100 route-map <RM_NAME> – будут импортированы только маршруты из процесса BGP 100, удовлетворяющие правилам route-map <RM_NAME>.



      Экспорт маршрутной информации



      Под экспортом маршрутной информации подразумевается процесс отправки маршрутной информации, содержащейся в RIB ПМ, соседям.

      Для IGP и EGP реализована разная логика экспорта маршрутной информации в связи с характером доверия соседям (соседним маршрутизаторам):

      • Протоколы IGP подразумевают, что сеть принадлежит одной организации и все устройства, на которых работает IGP, находятся под управлением этой организации. Следовательно, есть доверие к соседним маршрутизаторам и по умолчанию все маршруты, содержащиеся в RIB ПМ, будут экспортированы им.
      • Протоколы EGP подразумевают, что соседние маршрутизаторы могут принадлежать другим организациям. Исходя из соображений безопасности, по умолчанию экспорт маршрутов будет запрещён.



      Принципы фильтрации экспортируемой маршрутной информации в IGP.



      Для протоколов OSPF и RIP фильтрация на экспорт маршрутов будет работать только для маршрутов, импортированных в RIB ПМ посредством механизмов network и redistribute, маршруты процесса маршрутизации (полученные от соседей) не подлежат фильтрации!

      Для протокола iBGP возможна фильтрации всех маршрутов из RIB ПМ.

      Механизмы фильтрации экспортируемой маршрутной информации:

      • Route-map (out)
      • Prefix-list (out)
      • Route-map (out) + Prefix-list (out)

      Ни один из механизмов не является обязательным.

      По умолчанию экспорт маршрутов из RIB ПМ будет разрешен.

      Route-map (out)

      Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил route-map, то route-map не производит действий и маршрут будет разрешен для экспорта согласно глобальному правилу экспорта всех маршрутов для IGP, описанному ранее. Если необходимо запретить все маршруты, добавляется специальное правило (rule) с одной строчкой: action deny.

      Пример: esr(config-ospf)# route-map <RM_NAME> out

      Prefix-list (out)

      Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил prefix-list, то prefix-list не производит действий и маршрут будет разрешен для экспорта согласно глобальному правилу экспорта всех маршрутов для IGP, описанному ранее.

      Пример: esr(config-ospf)# prefix-list <PL_NAME> out

      Route-map (out) + Prefix-list (out)

      Возможно совместное использование route-map и prefix-list для фильтрации экспортируемой маршрутной информации. Для запрета экспорта маршрута достаточно, чтобы он был запрещен одним из этих фильтров.

      Рисунок 1 – Алгоритм экспортного фильтра для IGP протоколов (OSPF, RIP, iBGP)



      Принципы фильтрации экспортируемой маршрутной информации в EGP.

       Механизмы фильтрации экспортируемой маршрутной информации:

      • Route-map (out)
      • Prefix-list (out)
      • Route-map (out) + Prefix-list (out)

      Ни один из механизмов не является обязательным.

      По умолчанию экспорт маршрутов будет запрещён.

      Route-map (out)

      Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил route-map, то route-map не производит действий и маршрут будет запрещен для экспорта согласно глобальному правилу запрета экспорта для EGP, описанному ранее. Если необходимо разрешить все маршруты, добавляется специальное правило (rule) с одной строчкой: action permit.

      Пример: esr(config-bgp-neighbor)# route-map <RM_NAME> out

      Prefix-list (out)

      Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил prefix-list, то prefix-list не производит действий и маршрут будет запрещен для экспорта согласно глобальному правилу экспорта всех маршрутов для EGP, описанному ранее.

      Пример: esr(config-bgp-neighbor)# prefix-list <PL_NAME> out

      Route-map (out) + Prefix-list (out)

      Возможно совместное использование route-map и prefix-list для фильтрации экспортируемой маршрутной информации. Для экспорта маршрута достаточно, чтобы он был разрешен одним из этих фильтров.



       Рисунок 2 – Алгоритм экспортного фильтра для EGP протоколов (BGP)

      Источник:
      docs.eltex-co.ru

      [ESR] BGP + Route-map
      Задача: Настроить BGP c AS 2500 на маршрутизаторе ESR и установить соседство с AS20;

      AS2500

      Задача:

      • Настроить BGP c AS 2500 на маршрутизаторе ESR и установить соседство с AS20;
      • Отфильтровать на R2 из принмаемого маршрута 198.51.100.0/24 сеть, префикс которой соответствует 28
      • Отфильтровать на R2 из принмаемого маршрута 203.0.113.0/24 сеть, префикс которой меньше или соответствует 30
      • Отфильтровать на R2 из принмаемого маршрута 203.0.100.0/20 сеть, префикс которой больше или соответствует 24
      • Задать каждой сети приоритет со значение local-preference 200



      !!! Важно: при использовании eBGP для анонса маршрутной информации  необходимо дать разрешающее правило с помощью route-map либо prefix-list, пример:



      route-map BGP_OUT
        rule 1
          action permit
        exit
      exit
      router bgp 1
        address-family ipv4
          neighbor 192.168.1.1
            remote-as 2
            route-map BGP_OUT out
            enable
          exit
          enable
        exit
      exit



      Решение:

      Настроим BGP на ESR:



          esr-200# configure
          esr-200(config)# router bgp 2500
          esr-200(config-bgp)# address-family ipv4
          esr-200(config-bgp-af)# neighbor 185.0.0.2
          esr-200(config-bgp-neighbor)# remote-as 20
          esr-200(config-bgp-neighbor)# update-source 185.0.0.1
          esr-200(config-bgp-neighbor)# enable
          esr-200(config-bgp-neighbor)# exit
          esr-200(config-bgp-af)# enable
          esr-200(config-bgp-af)# exit
          esr-200(config-bgp)# exit



       Далее создадим необходимые правила для фильтрации маршрутов:



          esr-200(config)# route-map in
          esr-200(config-route-map)# rule 10
          esr-200(config-route-map-rule)# match ip address 198.51.100.0/24 eq 28
          esr-200(config-route-map-rule)# action set local-preference 200
          esr-200(config-route-map-rule)# action permit
          esr-200(config-route-map-rule)# exit
          esr-200(config-route-map)#rule 20
          esr-200(config-route-map-rule)# match ip address 203.0.113.0/24 ge 30
          esr-200(config-route-map-rule)# action set local-preference 200
          esr-200(config-route-map-rule)# action permit
          esr-200(config-route-map-rule)# exit
          esr-200(config-route-map)#rule 30
          esr-200(config-route-map-rule)# match ip address 203.0.100.0/20 le 24
          esr-200(config-route-map-rule)# action set local-preference 200
          esr-200(config-route-map-rule)# action permit
          esr-200(config-route-map-rule)# exit
          esr-200(config-route-map-rule)# exit
          esr-200(config-route-map)# exit



      Теперь осталось прикрепить route-map к BGP:



          esr-200(config)# router bgp 2500
          esr-200(config-bgp)# address-family ipv4
          esr-200(config-bgp-af)# neighbor 185.0.0.2
          esr-200(config-bgp-neighbor)# route-map in in
          esr-200(config-bgp-neighbor)# end
          esr-200# commit
          esr-200# confirm

      Источник:
      docs.eltex-co.ru

      [ESR] Bidirectional Forwarding Detection (BFD) для OSFP и BGP
      Bidirectional Forwarding Detection protocol (BFD) — протокол, созданный для быстрого обнаружения неисправностей линков.

      Два устройства согласовывают и устанавливают BFD сессию, отправляют друг другу hello-сообщения, Если hello-сообщения перестают поступать от соседа, BFD-сессия разрывается и система оповещается о неполадках в коммуникациях.

      BFD может определить неисправность линка менее чем за 1 секунду (для маршрутизаторов Eltex ESR этот параметр можно регулировать в диапазоне от 200 до 65535 миллисекунд).



      В реализации ПО начиная с версии 1.4.0 включительно, поддержаны протоколы BGP и OSPF и статических маршрутов.

      В разработке находится реализация использования BFD для статических маршрутов.



      Настройка механизма BFD сводится к двум шагам:

      ШАГ 1. Настройка параметров BFD производится как в глобальном режиме, так и в режимах конфигурирования интерфейсов и туннелей (если параметры различаются по направлениям):

      # configure
      # configure-if-view
      # configure-tunnel-view
      [no] ip bfd min-rx-interval <TIME> - Минимальный интервал приёма для обнаружения ошибки
      [no] ip bfd min-tx-interval <TIME> - Минимальный интервал передачи для обнаружения ошибки
      [no] ip bfd idle-tx-interval <TIME> - Минимальный интервал передачи для обнаружения ошибки, когда сессия неактивна
      [no] ip bfd multiplier <MULTIPLIER> - Число пропущенных пакетов, после которого сессия будет объявлена неактивной
      [no] ip bfd passive - Не отправлять BFD-пакеты, пока не будет получен пакет от соседнего устройства

      MULTIPLIER := 5 .. 100
      TIME := время в миллисекундах 200 .. 65535

      Если пропустить этот шаг, то будут использоваться параметры по умолчанию:

      Minimum RX interval: 200 ms
      Minimum TX interval: 200 ms
      Idle TX interval: 1000 ms
      Multiplier: 5 packets
      Passive: No

      ШАГ 2. Активация протокола BFD.

      Для протокола BGP производится в режиме конфигурирования BGP соседа:

      # bgp-neighbor-view
      [no] bfd enable - Включение/Выключение BFD для данного соседа BGP

      Обязательно при использовании BFD указываем upadate-source для указания source IP процессу BFD:

      # update-source <A.B.C.D>
      [no] update-source - указать/убрать адрес источника для BFD процесса

      Для протокола OSPF  BFD активировать необходимо в режиме конфигурирования интерфеса, на котором запущен протокол OSPF:

      # configure-if-view
      [no] ip ospf bfd-enable

      Для статических маршрутов активация BFD происходит указанием после указания шлюза:

      # configure-view
      [no] ip route <A.B.C.D/N> <IP_GATEWAY> bfd



      После применения и подверждения конфигурации протокол BFD запустится в работу:

      esr #commit

      esr #confirm

      Текущие значение параметров BFD для глобального режима:

      esr# show ip bfd
      Minimum RX interval: 200 ms
      Minimum TX interval: 200 ms
      Idle TX interval: 1000 ms
      Multiplier: 5 packets
      Passive: No

      Текущие значение параметров BFD для конкретного интерфеса и туннеля:

      esr# sh ip bfd interface gigabitethernet 1/0/1
      Minimum RX interval: 200 ms
      Minimum TX interval: 200 ms
      Idle TX interval: 1000 ms
      Multiplier: 5 packets
      Passive: No

      esr# sh ip bfd interface gre 1
      Minimum RX interval: 200 ms
      Minimum TX interval: 200 ms
      Idle TX interval: 1000 ms
      Multiplier: 5 packets
      Passive: No

      Источник:
      docs.eltex-co.ru

      [ESR] BRAS без SoftWLC
      Задача: настроить BRAS без поддержки SoftWLC.

      Решение:

      Шаг 1.  Настройка FreeRADIUS - сервера.

      Для FreeRADIUS сервера нужно задать подсеть, из которой могут приходить запросы и добавить список пользователей. Для этого в файл users в директории с файлами конфигурации FreeRADIUS сервера нужно добавить:

      Профиль пользователя:

      <MACADDR> Cleartext-Password := <MACADDR>

      # Имя пользователя

      User-Name = <USER_NAME>,

      # Максимальное время жизни сессии

      Session-Timeout = <SECONDS>,

      # Максимальное время жизни сесиии при бездействии пользователя

      Idle-Timeout = <SECONDS>,

      # Время на обновление статистики по сессии

      Acct-Interim-Interval = <SECONDS>,

      # Имя сервиса для сессии (A - сервис включен, N - сервис выключен)

      Cisco-Account-Info = "{A|N}<SERVICE_NAME>"



      Профиль сервиса:

      <SERVICE_NAME> Cleartext-Password := <MACADDR>

      # Соответствует имени class-map в настройках ESR

      Cisco-AVPair = "subscriber:traffic-class=<CLASS_MAP>",

      # Действие, которое применяет ESR к трафику (permit, deny, redirect)

      Cisco-AVPair = "subscriber:filter-default-action=<ACTION>",

      # Возможность прохождения IP потоков (enabled-uplink, enabled-downlink, enabled, disabled)

      Cisco-AVPair = "subscriber:flow-status=<STATUS>"

      В файл clients.conf нужно добавить подсеть, в которой находится ESR:

      client ESR {

      ipaddr = <SUBNET>

      secret = <RADIUS_KEY>

      }



      Шаг 2.  Настройка ESR - нужно сконфигурировать:

      radius-server host <IP_ADDRESS>
      key ascii-text <RADIUS_KEY>
      exit

      aaa radius-profile bras_radius
      radius-server host <IP_ADDRESS>
      exit

      das-server das
      key ascii-text <RADIUS_KEY>
      exit

      aaa das-profile bras_das
      das-server das
      exit

      ip access-list extended user_acl
      rule 1
      action permit
      enable
      exit
      exit

      subscriber-control
      aaa das-profile bras_das
      aaa sessions-radius-profile bras_radius
      nas-ip-address <IP_ADDRESS>
      session mac-authentication
      default-service default-action redirect <URL>
      exit
      enable
      exit



      На интерфейсах, для которых требуется работа BRAS настроить (для успешного запуска требуется как минимум один интерфейс):

      service-subscriber-control {object-group <NAME> | any}
      location <L2LOCATION>



      !!! Настройка действие фильтрации по URL обязательно, а именно, необходимо настроить фильтрацию http-proxy на BRAS для неавторизованных пользователей:

      1. Создаем локальный список URL (можно указать свои URL, на которые неавторизованные пользователи смогут проходить без авторизации и без редиректа, например локальные сервисы вашей сети и ваш сайт):

      object-group url defaultserv
        url http://eltex.nsk.ru
        url http://ya.ru
        url https://ya.ru
      exit

      1. Добавим действие фильтрации для локального списка URL в BRAS:

      subscriber-control
        default-service
          filter-name local defaultserv
          filter-action permit
      end

      Теперь неавторизированные пользователи будут иметь доступ к URL defaultserv без редирект, а при попытке пройти на другие сайты для них отработает редирект:

      default-service
          default-action redirect http://192.168.16.54:8080/eltex_portal/



      Пример настройки:

      Дано:

      Шаг 1. Настройка FreeRADIUS - сервера:

      подсеть с клиентами 10.10.0.0/16, подсеть для работы с FreeRADIUS сервером 192.168.16.140/23. Настраиваем FreeRADIUS сервер. В файл «clients.conf» добавляем строки:

      client BRAS {

      ipaddr = 192.168.16.140

      secret = password

      }



      В файл «users» добавляем строки (вместо <MAC> нужно указать MAC адрес клиента):

      "00-00-00-33-96-3D" Cleartext-Password := "00-00-00-33-96-3D"
      User-Name = "Bras_user",
      Session-Timeout = 259200,
      Idle-Timeout = 259200,
      Cisco-AVPair += "subscriber:policer-rate-in=1000",
      Cisco-AVPair += "subscriber:policer-rate-out=1000",
      Cisco-AVPair += "subscriber:policer-burst-in=188",
      Cisco-AVPair += "subscriber:policer-burst-out=188",
      Cisco-Account-Info = "AINTERNET"

      INTERNET Cleartext-Password := "INTERNET"
      User-Name = "INTERNET",
      Cisco-AVPair = "subscriber:traffic-class=INTERNET",
      Cisco-AVPair += "subscriber:filter-default-action=permit"

      Для traffic-class в настройках сервиса нужно указать access-list из настроек ESR. Он нужен для определения какой трафик пользователя считать за трафик этого сервиса.

      Шаг 2. Конфигурация ESR:



      configure

      object-group url defaultserv
      url http://eltex.nsk.ru
      url http://ya.ru
      url https://ya.ru
      exit



      radius-server host 192.168.16.54
      key ascii-text encrypted 8CB5107EA7005AFF
      source-address 192.168.16.140
      exit
       aaa radius-profile bras_radius
      radius-server host 192.168.16.54
       exit
       aaa radius-profile bras_radius_servers
       radius-server host 192.168.16.54
       exit
      das-server das
      key ascii-text encrypted 8CB5107EA7005AFF
       exit
       aaa das-profile bras_das
       das-server das
      exit



       vlan 10
       exit



       ip access-list extended BYPASS
      rule 1
       action permit
      match protocol udp
       match source-port 68
       match destination-port 67
      enable
       exit
       rule 2
       action permit
       match protocol udp
       match destination-port 53
      enable
      exit
       rule 3
       exit
       exit



      ip access-list extended INTERNET
      rule 1
       action permit
      enable
       exit
       exit



      ip access-list extended WELCOME
      rule 10
      action permit
      match protocol tcp
      match destination-port 443
      enable
      exit
      rule 20
      action permit
      match protocol tcp
      match destination-port 8443
      enable
      exit
      rule 30
      action permit
      match protocol tcp
      match destination-port 80
      enable
      exit
      rule 40
      action permit
      match protocol tcp
      match destination-port 8080
      enable
      exit
      exit



       subscriber-control
      aaa das-profile bras_das
      aaa sessions-radius-profile bras_radius
      aaa services-radius-profile bras_radius_servers
      nas-ip-address 192.168.16.140
      session mac-authentication
      bypass-traffic-acl BYPASS
      default-service
      class-map BYPASS
      filter-name local defaultserv
      filter-action permit
      default-action redirect http://192.168.16.54/eltex_portal
      session-timeout 121
      exit
      enable
      exit



       bridge 10
      vlan 10
      ip firewall disable
       ip address 10.10.0.1/16
       ip helper-address 192.168.16.54
      service-subscriber-control any
      location USER
       protected-ports
       protected-ports exclude vlan
      enable
       exit
       interface gigabitethernet 1/0/2
      ip firewall disable
      ip address 192.168.16.140/23
       exit
       interface gigabitethernet 1/0/3.10
       bridge-group 10
      ip firewall disable
       exit
       interface gigabitethernet 1/0/4
      ip firewall disable
       ip address 30.30.30.2/24
       exit
       interface tengigabitethernet 1/0/1
      ip firewall disable
       exit
       interface tengigabitethernet 1/0/1.10
       bridge-group 10
      exit
       interface tengigabitethernet 1/0/1.20
       ip firewall disable
      ip address 20.20.20.1/24
       exit
      interface tengigabitethernet 1/0/1.30
      bridge-group 10
       exit
       interface tengigabitethernet 1/0/1.40
       bridge-group 10
      exit



      nat source
      ruleset factory
      to interface gigabitethernet 1/0/2
      rule 10
      description "replace 'source ip' by outgoing interface ip address"
      match source-address any
      action source-nat interface
      enable
      exit
      exit



       ip route 0.0.0.0/0 192.168.16.145



       ip telnet server

      Источник:
      docs.eltex-co.ru

      [ESR] Destanation NAT + NAT Hairpinning
      В сети R1 имеется web-сервер. Необходимо что бы любой пользователь интернета имели доступ к этому ресурсу. Для этого необходимо перенаправить запросы с IP 185.185.11.54 на 192.168.0.5. На R1 уже описаны зоны безопасности trusted (192.168.0.1) и untrusted (185.185.11.54).

      Destanation NAT

      Для начала создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

      • Net_pub – профиль адресов публичной сети;
      • Srv_http – профиль портов;
      • Server_ip – профиль адресов локальной сети.



          esr-100(config)# object-group network Net_pub
          esr-100(config-object-group-network)# ip address 185.185.11.54
          esr-100(config-object-group-network)# exit
          esr-100(config)# object-group service Srv_http
          esr-100(config-object-group-service)# port-range 80
          esr-100(config-object-group-service)# exit
          esr-100(config)# object-group network Server_ip
         esr-100(config-object-group-network)# ip address 192.168.0.5
          esr-100(config-object-group-network)# exit



      Далее приступим к настройке самого NAT. Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 185.185.11.54 из внешней сети.



          esr-100(config)# nat destination
          esr-100(config-dnat)# pool Server_ip
          esr-100(config-dnat-pool)# ip address 192.168.0.5
          esr-100(config-dnat-pool)# ip port 80
          esr-100(config-dnat-pool)# exit



      Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «untrusted». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».



          esr-100(config-dnat)# ruleset DNAT
          esr-100(config-dnat-ruleset)# from zone untrusted
          esr-100(config-dnat-ruleset)# rule 1
          esr-100(config-dnat-rule)# match destination-address Net_pub
          esr-100(config-dnat-rule)# match protocol tcp
          esr-100(config-dnat-rule)# match destination-port Srv_http
          esr-100(config-dnat-rule)# action destination-nat pool Server_ip
          esr-100(config-dnat-rule)# enable
          esr-100(config-dnat-rule)# exit
          esr-100(config-dnat-ruleset)# exit
          esr-100(config-dnat)# exit



      Для пропуска трафика, идущего из зоны «untrusted» в «trusted», создадим соответствующее правило. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP» и прошедший преобразование DNAT.



          esr-100(config)# security zone-pair untrusted trusted
          esr-100(config-zone-pair)# rule 1
          esr-100(config-zone-pair-rule)# match source-address any
          esr-100(config-zone-pair-rule)# match destination-address Server_ip
          esr-100(config-zone-pair-rule)# match protocol any
          esr-100(config-zone-pair-rule)# match destination-nat
          esr-100(config-zone-pair-rule)# action permit
          esr-100(config-zone-pair-rule)# enable
          esr-100(config-zone-pair-rule)# exit
          esr-100(config-zone-pair)# exit
          esr-100# commit
          esr-100# confirm



      Теперь R1 будет перенаправлять обращегия как требуется. Команды для просмотра состояния и настройки NAT:



          esr-100# show ip nat destination pools
          esr-100# show ip nat destination rulesets
          esr-100# show ip nat proxy-arp
          esr-100# show ip nat translations



      NAT Hairpinning

      На рисунке в начале статьи видно, что в локальной сети R1 имеются свои клиенты(client), которые тоже пользуются web-сервером. Однако когда client введет в браузере доменное имя сервера, DNS перенаправит его на адрес 185.185.11.54. Для этого настроим NAT Hairpinning.

      Добавим еще один профиль для внутренней сети.



          esr-100(config)# object-group network LAN
          esr-100(config-object-group-network)# ip prefix 192.168.0.0/24
          esr-100(config-object-group-network)# exit



      Добавим еще один ruleset в конфигурацию DNAT.



          esr-100(config)# nat destination
          esr-100(config-dnat)# ruleset loopback
          esr-100(config-dnat-ruleset)# from zone trusted
          esr-100(config-dnat-ruleset)# rule 10
          esr-100(config-dnat-rule)# match protocol tcp
          esr-100(config-dnat-rule)# match destination-address Net_pub
          esr-100(config-dnat-rule)# match destination-port Srv_http
          esr-100(config-dnat-rule)# action destination-nat pool Server_ip
          esr-100(config-dnat-rule)# enable
          esr-100(config-dnat-rule)# exit
          esr-100(config-dnat-ruleset)# exit
          esr-100(config-dnat)# exit



      Сконфигурируем Source NAT.



          esr-100(config)# nat source
          esr-100(config-snat)# ruleset loopback
          esr-100(config-snat-ruleset)# to zone trusted
          esr-100(config-snat-ruleset)# rule 10
          esr-100(config-snat-rule)# match source-address LAN
          esr-100(config-snat-rule)# action source-nat interface
          esr-100(config-snat-rule)# enable
          esr-100(config-snat-rule)# exit
          esr-100(config-snat-ruleset)# exit
          esr-100(config-snat)# exit
          esr-100(config)# exit
          esr-100# commit
          esr-100# confirm



      Теперь пользователи локальной сети R1 будут попадать на web-сервер по внутреннему адресу.

      Источник:
      docs.eltex-co.ru

      [ESR] Eltex SLA (Service Level Agreement)
      Eltex SLA (Service Level Agreement) – двухсторонний протокол активного измерения определяет гибкий метод измерения производительности и качества работы IP между двумя сервисными маршрутизаторами Eltex ESR, поддерживающими технологию SLA.

      Основная функция SLA - выполнение тестов, нацеленных на вычисление параметров канала связи:

      • односторонние задержки;
      • круговые задержки;
      • джиттер;
      • потери пакетов;
      • изменение порядка следования пакетов.



      Протокол IP SLA состоит из 2х фаз:

      • фазы контроля;
      • фазы измерений.



      Предполагает наличие 2х ролей:

      • sender (инициирует запуск теста с установленными параметрами);
      • responder (ожидает входящих соедиений).

      Пример конфигурации

      Конфигурация ESR-SENDER



      interface gigabitethernet 1/0/1
         ip firewall disable
         ip address 12.0.0.1/24
      exit

      ip route 0.0.0.0/0 12.0.0.2

      clock timezone gmt +7
      ntp enable
      ntp server 192.168.1.1
        minpoll 4
      exit

      ip sla logging
      ip sla logging level error
      ip sla
      ip sla test 1
        udp-jitter 24.0.0.3 20001 source-ip 12.0.0.1 control enable num-packets 100 interval 20
        frequency 25
        packet-size 64
        dscp 30
        cos 3
        timeout 4000
        thresholds losses high 15
        thresholds losses forward high 5
        thresholds losses reverse high 10
        thresholds jitter forward high 7
        thresholds jitter reverse high 15
        thresholds delay high 150
        thresholds delay forward high 100
        thresholds delay reverse high 50
        enable
      exit
      ip sla schedule 1 life forever start-time now

      Конфигурация ESR-RESPONDER

      interface gigabitethernet 1/0/1
        ip firewall disable
        ip address 24.0.0.3/24
        ip sla responder eltex
      exit

      ip route 0.0.0.0/0 24.0.0.2

      clock timezone gmt +7
      ntp enable
      ntp server 192.168.1.1
        minpoll 4
      exit

      Просмотр статистики

      ESR# show ip sla test statistics 1
      Test number: 1
      Transmitted packets: 100
      Lost packets: 8 (8%)
      Lost packets in forward direction: 4 (4%)
      Lost packets in reverse direction: 4 (4%)
      One-way delay forward min/avg/max: 29/52/72 milliseconds
      One-way delay reverse min/avg/max: 29/52/72 milliseconds
      One-way jitter forward min/avg/max: 6/11/12 milliseconds
      One-way jitter reverse min/avg/max: 6/11/12 milliseconds
      Two-way delay min/avg/max: 58/104/145 milliseconds
      Two-way jitter min/avg/max: 13/22/25 milliseconds
      Duplicate packets: 0
      Out of sequence packets in forward direction: 0
      Out of sequence packets in reverse direction: 0



      Мониторинг

      Все сообщения о превышении порог для тестовых потоков либо снижении уровня ниже допустимого занчения журналируются.

      1) SYSLOG-сообщения можно перенаправлять на SYSLOG-сервер.

      Конфигурация:
      syslog host test 192.168.1.1 debug udp 514

      Пример сообщений SYSLOG:

      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses high for ip sla 1: 8 > 1
      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses reverse high for ip sla 1: 8 > 1
      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses OK for ip sla 1: 8 > 1
      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses reverse OK for ip sla 1: 8 > 1
      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: Two-way jitter high for ip sla 1: 12 > 1
      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter forward high for ip sla 1: 12 > 1
      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter reverse high for ip sla 1: 12 > 1
      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: Two-way jitter OK for ip sla 1: 0 < 10
      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter reverse OK for ip sla 1: 0 < 15

      2) Опрос по SNMP.

      Для IP SLA доступны MIB-OID:

      ELTEX-ESR-MIB.mib

      ELTEX-ESR-IPSLA-MIB.mib

      Конфигурация:

      snmp-server
      snmp-server community "publpubl" rw
      snmp-server host 192.168.1.1
      exit

      Пример снятия статистики по SNMP:

      Name/OID: eltEsrIpSlaStatTestTransmittedPackets.1; Value (Gauge): 100
      Name/OID: eltEsrIpSlaStatTestLostPackets.1; Value (Gauge): 8
      Name/OID: eltEsrIpSlaStatTestLostPacketsForward.1; Value (Gauge): 4
      Name/OID: eltEsrIpSlaStatTestLostPacketsReverse.1; Value (Gauge): 4
      Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardMin.1; Value (Gauge): 29
      Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardMax.1; Value (Gauge): 52
      Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardAvg.1; Value (Gauge): 72
      Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseMin.1; Value (Gauge): 29
      Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseMax.1; Value (Gauge): 52
      Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseAvg.1; Value (Gauge): 72
      Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardMin.1; Value (Gauge): 6
      Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardMax.1; Value (Gauge): 11
      Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardAvg.1; Value (Gauge): 12
      Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseMin.1; Value (Gauge): 6
      Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseMax.1; Value (Gauge): 11
      Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseAvg.1; Value (Gauge): 12
      Name/OID: eltEsrIpSlaStatTestTwoWayDelayMin.1; Value (Gauge): 58
      Name/OID: eltEsrIpSlaStatTestTwoWayDelayMax.1; Value (Gauge): 104
      Name/OID: eltEsrIpSlaStatTestTwoWayDelayAvg.1; Value (Gauge): 145
      Name/OID: eltEsrIpSlaStatTestTwoWayJitterMin.1; Value (Gauge): 13
      Name/OID: eltEsrIpSlaStatTestTwoWayJitterMax.1; Value (Gauge): 22
      Name/OID: eltEsrIpSlaStatTestTwoWayJitterAvg.1; Value (Gauge): 025
      Name/OID: eltEsrIpSlaStatTestDuplicatePackets.1; Value (Gauge): 0
      Name/OID: eltEsrIpSlaStatTestOutOfSequenceForward.1; Value (Gauge): 0
      Name/OID: eltEsrIpSlaStatTestOutOfSequenceReverse.1; Value (Gauge): 0

      3) SYSLOG в SNMP-Traps.

      Конфигурация

      snmp-server host 192.168.1.1
        source-address 12.0.0.1
      exit
      snmp-server enable traps syslog





      Источник:
      docs.eltex-co.ru

      [ESR] GRE over IPSec
      Настроить GRE over IPSec туннель между ESR1 и ESR2.

      Данные:

      IP-address интерфейса ESR1 - 180.10.0.1/30
      P-address интерфейса ESR2 - 80.66.0.1/30

      Локальные подсети:

      LAN1: 1.1.1.0/24
      LAN2: 2.2.2.0/24

      Параметры IKE:

      алгоритм шифрования: AES 128 bit;
      алгоритм аутентификации: MD5;
      группа Диффи-Хэллмана: 2.

      Параметры IPSec:

      алгоритм шифрования: AES 128 bit;
      алгоритм аутентификации: MD5;
      группа Диффи-Хэллмана: 2.



      Решение:

      Конфигурирование ESR1

      Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

      ESR1(config)# interface gigabitethernet 1/0/1
      ESR1(config-if-gi)# security-zone untrusted
      ESR1(config-if-gi)# ip address 180.10.0.1/30
      ESR1(config-if-gi)# exit

      Настроим GRE туннель, определим принадлежность к зоне безопасности и включим туннель командой enable:

      ESR1(config)# tunnel gre 1
      ESR1(config-gre)# ttl 16
      ESR1(config-gre)# security-zone trusted
      ESR1(config-gre)# local address 180.10.0.1
      ESR1(config-gre)# remote address 80.66.0.1
      ESR1(config-gre)# ip address 10.10.10.1/30
      ESR1(config-gre)# enable
      ESR1(config-gre)# exit

      Создадим статический маршрут для подсети 80.66.0.0/30:

      ESR1(config)# ip route 80.66.0.0/30 180.10.0.2

      Создадим статический маршрут подсети LAN2 - 2.2.2.0/24 через tunnel gre 1:

      ESR1(config)# ip route 2.2.2.0/24 tunnel gre 1

      Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

      ESR1(config)# security ike proposal ike_prop1
      ESR1(config-ike-proposal)# authentication algorithm md5
      ESR1(config-ike-proposal)# encryption algorithm aes128
      ESR1(config-ike-proposal)# dh-group 2
      ESR1(config-ike-proposal)# exit

      Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

      ESR1(config)# security ike policy ike_pol1
      ESR1(config-ike-policy)# pre-shared-key ascii-text password
      ESR1(config-ike-policy)# proposal ike_prop1
      ESR1(config-ike-policy)# exit

      Создадим шлюз протокола IKE. В данном профиле указывается GRE-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

      ESR1(config)# security ike gateway ike_gw1
      ESR1(config-ike-gw)# ike-policy ike_pol1
      ESR1(config-ike-gw)# local address 180.10.0.1
      ESR1(config-ike-gw)# local network 180.10.0.1/32 protocol gre
      ESR1(config-ike-gw)# remote address 80.66.0.1
      ESR1(config-ike-gw)# remote network 80.66.0.1/32 protocol gre
      ESR1(config-ike-gw)# mode policy-based
      ESR1(config-ike-gw)# exit

      Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

      ESR1(config)# security ipsec proposal ipsec_prop1
      ESR1(config-ipsec-proposal)# authentication algorithm md5
      ESR1(config-ipsec-proposal)# encryption algorithm aes128
      ESR1(config-ipsec-proposal)# pfs dh-group 2
      ESR1(config-ipsec-proposal)# exit

      Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

      ESR1(config)# security ipsec policy ipsec_pol1
      ESR1(config-ipsec-policy)# proposal ipsec_prop1
      ESR1(config-ipsec-policy)# exit

      Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IP sec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

      ESR1(config)# security ipsec vpn ipsec1
      ESR1(config-ipsec-vpn)# mode ike
      ESR1(config-ipsec-vpn)# ike establish-tunnel route
      ESR1(config-ipsec-vpn)# ike gateway ike_gw1
      ESR1(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
      ESR1(config-ipsec-vpn)# enable
      ESR1(config-ipsec-vpn)# exit

      Дополнительно в security zone-pair untrusted self необходимо разрешить протоколы для GRE over IPSec туннеля:

      ESR1(config)# security zone-pair untrusted self
      ESR1(config-zone-pair)# rule 10
      ESR1(config-zone-pair-rule)# action permit
      ESR1(config-zone-pair-rule)# match protocol gre
      ESR1(config-zone-pair-rule)# enable
      ESR1(config-zone-pair-rule)# exit
      ESR1(config-zone-pair)# rule 11
      ESR1(config-zone-pair-rule)# action permit
      ESR1(config-zone-pair-rule)# match protocol esp
      ESR1(config-zone-pair-rule)# enable
      ESR1(config-zone-pair-rule)# exit
      ESR1(config-zone-pair)# rule 12
      ESR1(config-zone-pair-rule)# action permit
      ESR1(config-zone-pair-rule)# match protocol ah
      ESR1(config-zone-pair-rule)# enable
      ESR1(config-zone-pair-rule)# exit
      ESR1(config-zone-pair)# exit



      Конфигурирование ESR2

      Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

      ESR2(config)# interface gigabitethernet 1/0/1
      ESR2(config-if-gi)# security-zone untrusted
      ESR2(config-if-gi)# ip address 80.66.0.1/30
      ESR2(config-if-gi)# exit

      Настроим GRE туннель, определим принадлежность к зоне безопасности и включим туннель командой enable:

      ESR2(config)# tunnel gre 1
      ESR2(config-gre)# ttl 16
      ESR2(config-gre)# security-zone trusted
      ESR2(config-gre)# local address 80.66.0.1
      ESR2(config-gre)# remote address 180.10.0.1
      ESR2(config-gre)# ip address 10.10.10.2/30
      ESR2(config-gre)# enable
      ESR2(config-gre)# exit

      Создадим статический маршрут для подсети 180.10.0.0/30:

      ESR2(config)# ip route 180.10.0.0/30 80.66.0.2

      Создадим статический маршрут подсети LAN1 - 1.1.1.0/24 через tunnel gre 1:

      ESR2(config)# ip route 1.1.1.0/24 tunnel gre 1

      Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

      ESR2(config)# security ike proposal ike_prop1
      ESR2(config-ike-proposal)# authentication algorithm md5
      ESR2(config-ike-proposal)# encryption algorithm aes128
      ESR2(config-ike-proposal)# dh-group 2
      ESR2(config-ike-proposal)# exit

      Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

      ESR2(config)# security ike policy ike_pol1
      ESR2(config-ike-policy)# pre-shared-key ascii-text password
      ESR2(config-ike-policy)# proposal ike_prop1
      ESR2(config-ike-policy)# exit

      Создадим шлюз протокола IKE. В данном профиле указывается GRE-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

      ESR2(config)# security ike gateway ike_gw1
      ESR2(config-ike-gw)# ike-policy ike_pol1
      ESR2(config-ike-gw)# local address 80.66.0.1
      ESR2(config-ike-gw)# local network 80.66.0.1/32 protocol gre
      ESR2(config-ike-gw)# remote address 180.10.0.1
      ESR2(config-ike-gw)# remote network 180.10.0.1/32 protocol gre
      ESR2(config-ike-gw)# mode policy-based
      ESR2(config-ike-gw)# exit

      Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

      ESR2(config)# security ipsec proposal ipsec_prop1
      ESR2(config-ipsec-proposal)# authentication algorithm md5
      ESR2(config-ipsec-proposal)# encryption algorithm aes128
      ESR2(config-ipsec-proposal)# pfs dh-group 2
      ESR2(config-ipsec-proposal)# exit

      Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

      ESR2(config)# security ipsec policy ipsec_pol1
      ESR2(config-ipsec-policy)# proposal ipsec_prop1
      ESR2(config-ipsec-policy)# exit

      Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IP sec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

      ESR2(config)# security ipsec vpn ipsec1
      ESR2(config-ipsec-vpn)# mode ike
      ESR2(config-ipsec-vpn)# ike establish-tunnel route
      ESR2(config-ipsec-vpn)# ike gateway ike_gw1
      ESR2(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
      ESR2(config-ipsec-vpn)# enable
      ESR2(config-ipsec-vpn)# exit

      Источник:
      docs.eltex-co.ru

      [ESR] GRE over IPSec между ESR и Cisco
      Настроить GRE over IPSec туннель между ESR и Cisco. На туннелях дополнительно настроить протокол динамической маршрутизации OSPF.

      При настройке IPSec на ESR включен способ установления соединения ike establish-tunnel route, при таком режиме IPSec туннель поднимется при наличии транзитного трафика. Loopback интерфейсы необходимы для проверки работоспособности IPSec туннеля (передачи транзитного трафика)  и в конфигурации не обязательны.



      ESR:

      1) Конфигурация:



      esr# show running-config
      router ospf log-adjacency-changes
      router ospf 1
        router-id 10.110.0.66
        area 0.0.0.1
          enable
        exit
        enable
      exit



      interface gigabitethernet 1/0/1
        ip firewall disable
        ip address 100.100.0.2/24
      exit
      interface loopback 1
        ip address 2.2.2.2/32
      exit
      tunnel gre 1
        mtu 1476
        ip firewall disable
        local address 100.100.0.2
        remote address 10.10.0.13
        ip address 10.110.0.66/30
        ip ospf instance 1
        ip ospf area 0.0.0.1
        ip ospf
        enable
      exit



      security ike proposal IKEPROP
        encryption algorithm aes128
        dh-group 2
      exit



      security ike policy IKEPOL
        lifetime seconds 86400
        pre-shared-key ascii-text encrypted 8CB5107EA7005AFF
        proposal IKEPROP
      exit



      security ike gateway IKEGW
        ike-policy IKEPOL
        local address 100.100.0.2
        local network 100.100.0.2/32 protocol gre
        remote address 10.10.0.13
        remote network 10.10.0.13/32 protocol gre
        mode policy-based
      exit



      security ipsec proposal IPPROP
        encryption algorithm aes128
      exit



      security ipsec policy IPPOL
        proposal IPPROP
      exit



      security ipsec vpn IPSEC
        mode ike
        ike establish-tunnel route
        ike gateway IKEGW
        ike ipsec-policy IPPOL
        enable
      exit



      ip route 0.0.0.0/0 tunnel gre 1
      ip route 10.10.0.0/24 100.100.0.1



      2) Информация о состоянии протокола OSPF и IPSec туннеля:

      esr#  show ip ospf neighbors
      Router ID   Pri State    DTime Interface         Router IP
      ---------   --- -----    ----- ----------------- ---------
      10.110.0.65 1   Full/BDR 00:35 gre 1             10.110.0.65

       esr# show security ipsec vpn status IPSEC
      Currently active IKE SA:
      Name: IPSEC
      State: Established
      Version: v1-only
      Unique ID: 3
      Local host: 100.100.0.2
      Remote host: 10.10.0.13
      Role: Initiator
      Initiator spi: 0x15dc63f5881abbb0
      Responder spi: 0xd45e86e5abb121d9
      Encryption algorithm: des
      Authentication algorithm: sha1
      Diffie-Hellman group: 2
      Established: 12 minutes and 34 seconds ago
      Rekey time: 12 minutes and 34 seconds
      Reauthentication time: 23 hours, 32 minutes and 7 seconds
      Child IPsec SAs:
      Name: IPSEC
      State: Installed
      Protocol: esp
      Mode: Tunnel
      Encryption algorithm: aes128
      Authentication algorithm: sha1
      Rekey time: 32 minutes
      Life time: 47 minutes and 26 seconds
      Established: 12 minutes and 34 seconds ago
      Traffic statistics:
      Input bytes: 540
      Output bytes: 540
      Input packets: 5
      Output packets: 5



      Cisco:

      1) Конфигурация:



      crypto isakmp policy 2
      encr aes
      authentication pre-share
      group 2
      crypto isakmp key password address 100.100.0.2
      !
      crypto ipsec security-association lifetime seconds 86400
      !
      crypto ipsec transform-set strong esp-aes esp-sha-hmac
      !
      crypto map mymap local-address FastEthernet0/0
      crypto map mymap 119 ipsec-isakmp
      set peer 100.100.0.2
      set transform-set strong
      match address 119
      !
      !
      interface Loopback1
      ip address 1.1.1.1 255.255.255.255
      !
      !
      interface Tunnel2
      ip address 10.110.0.65 255.255.255.252
      ip ospf 1 area 0.0.0.1
      ip ospf network broadcast
      tunnel source 10.10.0.13
      tunnel destination 100.100.0.2
      !
      !
      interface FastEthernet0/0
      ip address 10.10.0.13 255.255.255.0
      duplex auto
      speed auto
      crypto map mymap
      !
      router ospf 1
      router-id 10.110.0.65
      log-adjacency-changes
      !
      ip route 100.100.0.0 255.255.255.0 10.10.0.1
      ip route 0.0.0.0 0.0.0.0 Tunnel2
      !
      access-list 119 permit gre host 10.10.0.13 host 100.100.0.2



      2) Информация о состоянии протокола OSPF и IPSec туннеля:

      Router#show ip ospf neighbor
      Neighbor ID Pri State Dead Time Address Interface
      10.110.0.66 0 FULL/ - 00:00:32 10.110.0.66 Tunnel2



      Router#show crypto ipsec sa
      interface: FastEthernet0/0
      Crypto map tag: mymap, local addr 10.10.0.13
      protected vrf: (none)
      local ident (addr/mask/prot/port): (10.10.0.13/255.255.255.255/47/0)
      remote ident (addr/mask/prot/port): (100.100.0.2/255.255.255.255/47/0)
      current_peer 100.100.0.2 port 500
      PERMIT, flags={origin_is_acl,}
      #pkts encaps: 5, #pkts encrypt: 5, #pkts digest: 5
      #pkts decaps: 5, #pkts decrypt: 5, #pkts verify: 5
      #pkts compressed: 0, #pkts decompressed: 0
      #pkts not compressed: 0, #pkts compr. failed: 0
      #pkts not decompressed: 0, #pkts decompress failed: 0
      #send errors 0, #recv errors 0
      local crypto endpt.: 10.10.0.13, remote crypto endpt.: 100.100.0.2
      path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0
      current outbound spi: 0xC9A1F292(3382833810)
      PFS (Y/N): Y, DH group: group2
      inbound esp sas:
      spi: 0x7783E2D2(2005131986)
      transform: esp-aes esp-sha-hmac ,
      in use settings ={Tunnel, }
      conn id: 2001, flow_id: FPGA:1, sibling_flags 80000046, crypto map: mymap
      sa timing: remaining key lifetime (k/sec): (4480312/3033)
      IV size: 16 bytes
      replay detection support: Y
      Status: ACTIVE
      inbound ah sas:
      inbound pcp sas:
      outbound esp sas:
      spi: 0xC9A1F292(3382833810)
      transform: esp-aes esp-sha-hmac ,
      in use settings ={Tunnel, }
      conn id: 2002, flow_id: FPGA:2, sibling_flags 80000046, crypto map: mymap
      sa timing: remaining key lifetime (k/sec): (4480312/3033)
      IV size: 16 bytes
      replay detection support: Y
      Status: ACTIVE
      outbound ah sas:
      outbound pcp sas:

      Источник:
      docs.eltex-co.ru

      [ESR] IPsec Site-to-Site VPN между Eltex ESR и Cisco iOS используя RSA Signature
      Пример конфигурации и генерации сертификатов для установления IPsec Site-to-Site VPN.

      Пример конфигурации и генерации сертификатов для установления IPsec Site-to-Site VPN.

      Установление защищенного IPsec VPN соединения с аутентификацией по сертификатам можно разделить на следующие шаги:

      1. Предварительная настройка интерфейсов и маршрутизации на ELTEX ESR и CISCO iOS.
      2. Получение/выпуск корневого сертификата - этот шаг выполняется на центрне сертификатов (Certificate Authority, CA).
      3. Выпуск ключевой пары и их импорт на CISCO iOS
      4. Конфигурция IPsec на CISCO iOS
      5. Выпуск ключевой пары (закрытого и открытого ключа) для ELTEX ESR
      6. Импорт корневого сертификата и ключевой пары на ELTEX ESR
      7. Конфигурция IPsec на ELTEX ESR



      Предварительная настройка интерфейсов и маршрутизации

      В предварительной конфигурации маршрутизатора ELTEX ESR разрешим прохождение UDP 500,4500 и ESP трафика в зону self для установления IPsec VPN:

      esr# show running-config

      object-group service IPsec
      port-range 500
      port-range 4500
      exit

      object-group network MAIN
      ip address-range 192.0.2.2
      exit

      security zone untrusted
      exit
      security zone trusted
      exit

      interface gigabitethernet 1/0/1
      security-zone untrusted
      ip address 192.0.2.2/30
      exit
      interface gigabitethernet 1/0/2
      security-zone trusted
      ip address 192.168.10.1/24
      exit
      security zone-pair untrusted self
      rule 10
      description "IPsec"
      action permit
      match protocol udp
      match destination-address MAIN
      match destination-port IPsec
      enable
      exit
      rule 20
      description "ESP"
      action permit
      match protocol esp
      match destination-address MAIN
      enable
      exit
      rule 30
      description "ICMP"
      action permit
      match protocol icmp
      match destination-address MAIN
      enable
      exit
      exit

      security zone-pair trusted untrusted
      rule 10
      description "PERMIT ALL"
      action permit
      enable
      exit
      exit

      ip route 0.0.0.0/0 192.0.2.1



      В предварительной конфигурации маршрутизатора CISCO iOS настроим сетевые интерфейсы и маршрутизацию:

      !
      hostname cisco
      !
      ip domain name cisco.eltex.org
      !
      interface FastEthernet0/0
      ip address 203.0.113.2 255.255.255.252
      duplex auto
      speed auto
      !
      interface FastEthernet0/1
      ip address 172.16.10.1 255.255.255.0
      duplex auto
      speed auto
      !
      ip route 0.0.0.0 0.0.0.0 203.0.113.1
      !



      ВАЖНО: Необходимо выставить корректную дату на оборудовании, так как сертификаты имеют дату выпуска и выпускаются на определенный срок.

      Выставим дату в ручном режиме (так же можно использовать NTP):

      esr# set date 12:00:00 14 November 2019

      cisco# clock set 12:01:00 14 Nov 2019



      Получение/выпуск корневого сертификата - этот шаг выполняется на центрне сертификатов (Certificate Authority, CA)

      Для выпуска сертификатов в данном примере используются утилиты openssl.

      ВАЖНО: Для использования внутри организации можно использовать self-signed сертификат, но для использования CA вне организации необходимо использовать сертификаты, выданные или подписанные сторонней организацией.

      Генерируем секретный ключ:

      # openssl genrsa -out ca.key 2048

      Создаём self-signed сертификат:

      # openssl req -new -x509 -sha1 -days 3650 -key ca.key -out ca.crt

      Полученный CA сертификат (ca.crt) и секретный CA ключи (ca.key) будут использоваться для подписи запросов на сертификат VPN клиентов.



      Выпуск ключевой пары и их импорт на CISCO iOS

      Генерируем закрытый ключ на CISCO iOS:

      cisco(config)#crypto key generate rsa general-keys

      How many bits in the modulus [512]: 2048

      % Generating 1024 bit RSA keys …[OK]

      Настроим CA сервер с именем myca:

      cisco(config)#crypto ca trustpoint myca
      cisco(ca-trustpoint)#enrollment terminal
      cisco(ca-trustpoint)#crl optional
      cisco(ca-trustpoint)#exit



      Копируем содержимое CA сертификата:

      # cat ca.crt

      -----BEGIN CERTIFICATE-----
      MIID7TCCAtWgAwIBAgIJANdwKZKV0XNmMA0GCSqGSIb3DQEBBQUAMIGMMQswCQYD
      ...
      yg==
      -----END CERTIFICATE-----



      И вставляем содержимое в консоль:
      cisco(config)#crypto ca authenticate myca

      Enter the base 64 encoded CA certificate.
      End with a blank line or the word “quit” on a line by itself

      -----BEGIN CERTIFICATE-----
      MIID7TCCAtWgAwIBAgIJANdwKZKV0XNmMA0GCSqGSIb3DQEBBQUAMIGMMQswCQYD
      ...
      yg==
      -----END CERTIFICATE-----

      % Do you accept this certificate? [yes/no]: yes
      Trustpoint CA certificate accepted.
      % Certificate successfully imported

      Сформировать запрос на подписание (CSR, certificate signing request):

      cisco(config)#crypto ca enroll myca

      % Include the router serial number in the subject name? [yes/no]: yes
      % The serial number in the certificate will be: 13A594C9
      % Include an IP address in the subject name? [no]: no
      Display Certificate Request to terminal? [yes/no]: yes
      Certificate Request follows:

      MIIBkzCB/QIBADAzMTEwDwYDVQQFEwgxM0E1OTRDOTAeBgkqhkiG9w0BCQIWEWNp
      ...
      sdHxeJkU4jMILCs7dPzkzPPDpJID9NU=

      Далее необходимо скопировать запрос из теминала и сформировать файл .csr на сервере центра сертификации для его подписания утилитой openssl:

      # cat > cisco.csr

      -----BEGIN CERTIFICATE REQUEST-----
      MIIBkzCB/QIBADAzMTEwDwYDVQQFEwgxM0E1OTRDOTAeBgkqhkiG9w0BCQIWEWNp
      ...
      sdHxeJkU4jMILCs7dPzkzPPDpJID9NU=
      -----END CERTIFICATE REQUEST-----

      Подписать запрос на сертификат (esr.csr) CA ключом (ca.key), который был выпущен ранее:

      # openssl x509 -req -days 3650 -sha1 -in cisco.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out certs/cisco.crt

      Копируем содержимое подписанного сертификата:

      # cat cisco.crt

      -----BEGIN CERTIFICATE-----
      ...
      -----END CERTIFICATE-----



      И вставляем содержимое в консоль CISCO iOS:

      cisco(config)#crypto ca import myca certificate

      Enter the base 64 encoded certificate.
      End with a blank line or the word “quit” on a line by itself

      —–BEGIN CERTIFICATE—–
      ...
      —–END CERTIFICATE—–

      % Router Certificate successfully imported



      Конфигурация IPsec на CISCO iOS

      Укажем DN из сертификата в качестве локального идентификатора:

      cisco(config)#crypto isakmp identity dn

      Настроим ISAKMP политику (фаза 1):

      cisco(config)#crypto isakmp policy 10
      cisco(config-isakmp)#encryption 3desc
      cisco(config-isakmp)#authentication rsa-sig
      cisco(config-isakmp)#group 2

      Настроим IPsec политику (фаза 2):

      cisco(config)#crypto ipsec transform-set TS esp-des esp-sha-hmac
      cisco(cfg-crypto-trans)#exit

      Настроим трафик селекторы, используя ACL, и крипто карту:

      cisco(config)#crypto map CMAP 10 ipsec-isakmp
      cisco(config-crypto-map)#set peer 192.0.2.2
      cisco(config-crypto-map)#set transform-set TS
      cisco(config-crypto-map)#match address cryptoacl
      cisco(config-crypto-map)#exit
      cisco(config)#ip access-list extended cryptoacl
      cisco(config-ext-nacl)#permit ip 172.16.10 0.0.0.255 192.168.10.0 0.0.0.255

      Применим критпо карту на интерфейсе:

      cisco(config)#int fastEthernet 0/0
      cisco(config-if)#crypto map CMAP
      cisco(config-if)#exit



      Сгенерировать закрытый ключ для ELTEX ESR

      Создать файл с атрибутами, приведенными ниже. Сохранить файл как openssl.cfg:

      [req]
      default_bits = 2048
      default_keyfile = esr.key
      distinguished_name = req_distinguished_name
      req_extensions = req_ext

      [req_distinguished_name]
      commonName = Common Name (eg, YOUR name)
      commonName_default = esrvpn.eltex.org

      countryName = Country Name (2 letter code)
      countryName_default = RU

      stateOrProvinceName = State or Province Name (full name)
      stateOrProvinceName_default = Novosibirsk

      localityName = Locality Name (eg, city)
      localityName_default = NSK

      0.organizationName = Organization Name (eg, company)
      0.organizationName_default = ELTEX

      [req_ext]
      subjectAltName = @alt_names

      [alt_names]
      DNS.1 = esr.eltex.org



      Сформировать запрос на подписание (CSR, certificate signing request) сертификата и закрытый ключ используя файл openssl.cfg:

      # openssl req -new -nodes -out esr.csr -config openssl.cfg

      Результатом будет получен закрытый ключ (esr.key) и запрос на подписание сертификата (esr.csr).

      Подписать запрос на сертификат (esr.csr) CA ключом (ca.key), который был выпущен ранее:

      # openssl x509 -req -days 3650 -sha1 -in esr.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out esr.crt

      Результатом будет получен подписанный сертификат (esr.crt).



      Загрузить корневой сертификат (ca.crt) , закрытый ключ (esr.key) и подписанный сертификат (esr.crt) на ELTEX ESR

      Загрузка ключевой пары (esr.key и esr.crt), сертификата CA (ca.crt) и сертификат от CISCO iOS (cisco.crt) выполняется с USB Flash, либо посредством TFTP/FTP/SFTP/SCP.

      Проверить имя USB Flash можно командой:

      esr# sh storage-devices usb

      Просмотреть содержимое:

      esr# dir usb://<FLASH_NAME>

      Копируем ключевую пару и сертификат CA:

      esr# copy usb://<FLASH_NAME>:/ca.crt certificate:ca/ca.crt

      esr# copy usb://<FLASH_NAME>:/esr.key certificate:server-key/esr.key

      esr# copy usb://<FLASH_NAME>:/esr.crt certificate:server-crt/esr.crt

      esr# copy usb://<FLASH_NAME>:/esr.crt certificate:server-crt/cisco.crt

      Проверям сертификаты и ключ:

      esr-# sh crypto certificates ca

      File name Issuer From To

      -------------------------------- ------------------------- ------------------------- -------------------------

      ca.crt ru1?0???U????novosibirsk 11 14 03:02:48 2019 GMT 11 11 03:02:48 2029 GMT

      esr# sh crypto certificates server-key

      esr.key Private key: (2048 bit)

      esr-# sh crypto certificates server-crt

      File name Issuer From To

      -------------------------------- ------------------------- ------------------------- -------------------------

      cisco.crt ru1?0???U????novosibirsk 11 14 03:36:48 2019 GMT 11 11 03:36:48 2029 GMT

      esr.crt ru1?0???U????novosibirsk 11 14 03:25:58 2019 GMT 11 11 03:25:58 2029 GMT



      Конфигурация IPsec на ELTEX ESR

      Настроим ISAKMP политику (фаза 1):

      esr(config)# security ike proposal IKEPROP
      esr(config-ike-proposal)# encryption algorithm 3des
      esr(config-ike-proposal)# dh-group 2
      esr(config-ike-proposal)# exit

      Укажем сертификаты и метод аутентификации:

      esr(config)# security ike policy IKEPOLICY
      esr(config-ike-policy)# certificate ca ca.crt
      esr(config-ike-policy)# certificate local-crt esr.crt
      esr(config-ike-policy)# certificate local-crt-key esr.key
      esr(config-ike-policy)# certificate remote-crt cisco.crt
      esr(config-ike-policy)# authentication method rsa-public-key
      esr(config-ike-policy)# proposal IKEPROP
      esr(config-ike-policy)# exit

      Настроим трафик селекторы и режим IPsec:

      esr(config)# security ike gateway IKEGW
      esr(config-ike-gw)# ike-policy IKEPOLICY
      esr(config-ike-gw)# local address 192.0.2.2
      esr(config-ike-gw)# local network 192.168.10.0/24
      esr(config-ike-gw)# remote address 213.0.113.2
      esr(config-ike-gw)# remote network 172.16.10.0/24
      esr(config-ike-gw)# mode policy-based
      esr(config-ike-gw)# exit

      Настроим IPsec политику (фаза 2)

      esr(config)# security ipsec proposal IPSECPROP
      esr(config-ipsec-proposal)# encryption algorithm des
      esr(config-ipsec-proposal)# pfs dh-group 2
      esr(config-ipsec-proposal)# exit

      esr(config)# security ipsec policy IPSECPOLICY
      esr(config-ipsec-policy)# proposal IPSECPROP
      esr(config-ipsec-policy)# exit

      Установим режим установления IPsec - по наличию входного или выходного трафика (route):

      esr(config)# security ipsec vpn IPSECVPN
      esr(config-ipsec-vpn)# mode ike
      esr(config-ipsec-vpn)# ike establish-tunnel route
      esr(config-ipsec-vpn)# ike gateway IKEGW
      esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
      esr(config-ipsec-vpn)# enable
      esr(config-ipsec-vpn)# exit



      Диагностика подключения IPsec VPN

      Проверим доступность IP адресов из LAN сегметов:

      esr# ping 172.16.10.1 source ip 192.168.10.1

      PING 172.16.10.1 (172.16.10.1) from 192.168.10.1 : 56(84) bytes of data.

      .!!!!

      --- 172.16.10.1 ping statistics ---

      5 packets transmitted, 4 received, 20% packet loss, time 4039ms

      rtt min/avg/max/mdev = 4.544/24.296/74.151/28.867 ms

      Проверим статус IPsec VPN соединения:

      esr# sh security ipsec vpn status

      Name Local host Remote host Initiator spi Responder spi State

      ------------------------------- --------------- --------------- ------------------ ------------------ -----------

      IPSECVPN 192.0.2.2 213.0.113.2 0x35475c4c0ed0c90f 0x26487c26958d84a4 Established

      esr# sh security ipsec vpn status IPSECVPN

      Currently active IKE SA:

      Name: IPSECVPN

      State: Established

      Version: v1-only

      Unique ID: 1

      Local host: 192.0.2.2

      Remote host: 213.0.113.2

      Role: Initiator

      Initiator spi: 0x35475c4c0ed0c90f

      Responder spi: 0x26487c26958d84a4

      Encryption algorithm: des

      Authentication algorithm: sha1

      Diffie-Hellman group: 2

      Established: 12 seconds ago

      Rekey time: 12 seconds

      Reauthentication time: 2 hours, 44 minutes and 5 seconds

      Child IPsec SAs:

      Name: IPSECVPN

      State: Installed

      Protocol: esp

      Mode: Tunnel

      Encryption algorithm: des

      Authentication algorithm: sha1

      Rekey time: 42 minutes and 7 seconds

      Life time: 59 minutes and 48 seconds

      Established: 12 seconds ago

      Traffic statistics:

      Input bytes: 336

      Output bytes: 336

      Input packets: 4

      Output packets: 4

      -------------------------------------------------------------

      Источник:
      docs.eltex-co.ru

      [ESR] IP unnumbered
      Имеется маршрутизатор R1 к которому подключен 2 клиента. Клиентам необходимо выделить IP адреса из пула 10.10.10.0/24, но таким образом чтобы они не имели доступ к друг другу. Одним из решений было бы разбить 24 маску на 30, но в таком случае распределение IP адресов крайне не экономично. В данном случае отличным решением будет использование технологии IP unnumbered.

      Задача:

      • Выдать клиенту client1 один IP адрес.
      • Выдать клиенту client2 три IP адреса.

      Решение:

      На маршрутизаторе R1 настроим loopback-интерфейс и повешаем наго IP адрес из пула который будем раздовать другим маршрутизаторам:



          esr-200# config
          esr-200(config)# interface loopback 1
          esr-200(config-loopback)# ip address 10.10.10.254/24
          esr-200(config-loopback)# exit



      Далее настроим интерфейсы к которым подключены клиенты:



          esr-200(config)# interface gigabitethernet 1/0/2
          esr-200(config-if-gi)# ip unnumbered loopback 1
          esr-200(config-if-gi)# ip firewall disable
          esr-200(config-if-gi)# exit
          esr-200(config)# interface gigabitethernet 1/0/3
          esr-200(config-if-gi)# ip unnumbered loopback 1
          esr-200(config-if-gi)# ip firewall disable
          esr-200(config-if-gi)# exit



      И последнее что осталось, это прописать маршрут до IP адресов которые отдаем клиентам:



          esr-200(config)# ip route 10.10.10.1/32 interface gigabitethernet 1/0/2 name client1
          esr-200(config)# ip route 10.10.10.2/32 interface gigabitethernet 1/0/3 name client2
          esr-200(config)# ip route 10.10.10.3/32 interface gigabitethernet 1/0/3 name client2
          esr-200(config)# ip route 10.10.10.4/32 interface gigabitethernet 1/0/3 name client2
          esr-200(config)# exit
          esr-200# commit
          esr-200# confirm



      А теперь осталось настроить у клиента IP адрес 10.10.10.1 с маской 255.255.255.0 и шлюзом 10.0.0.2 (интерфейс R1 смотрящий в интернет). Точно также делаем на всех ПК воторого клиента.

      Источник:
      docs.eltex-co.ru

      [ESR] NHRP (Cisco-HUB, ESR-Spoke)
      Настроить NHRP-туннели между маршрутизатором ESR-Spoke и маршрутизаторами Cisco-HUB и Cisco-Spoke. В качестве динамической маршрутизации необходимо настроить OSPF.

      Схема:

      Задача:

      Настроить NHRP-туннели между маршрутизатором ESR-Spoke и маршрутизаторами Cisco-HUB и Cisco-Spoke. В качестве динамической маршрутизации необходимо настроить OSPF.



      Cisco-HUB:



      1) Конфигурация:

      interface Tunnel1
      ip address 10.10.10.1 255.255.255.0
      no ip redirects
      ip mtu 1472
      ip nhrp authentication password
      ip nhrp map multicast dynamic
      ip nhrp network-id 60
      ip nhrp holdtime 360
      ip nhrp registration no-unique
      ip nhrp registration timeout 60
      ip tcp adjust-mss 1432
      ip ospf network broadcast
      ip ospf priority 255
      tunnel source Ethernet0/0
      tunnel mode gre multipoint
      tunnel key 60
      !
      !
      interface Ethernet0/0
      ip address 192.0.2.2 255.255.255.0
      !
      !
      router ospf 1
      router-id 10.10.10.1
      log-adjacency-changes
      auto-cost reference-bandwidth 10000
      network 10.10.10.1 0.0.0.0 area 0
      !
      ip route 192.0.4.0 255.255.255.0 192.0.2.1
      ip route 192.168.32.0 255.255.240.0 192.0.2.1



      2) Информация о состоянии протоколов OSPF и NHRP:

      Router#show ip nhrp
      10.10.10.2/32 via 10.10.10.2
      Tunnel1 created 01:18:10, expire 00:05:14
      Type: dynamic, Flags: registered
      NBMA address: 192.0.4.2
      10.10.10.3/32 via 10.10.10.3
      Tunnel1 created 01:04:52, expire 00:05:44
      Type: dynamic, Flags: unique registered
      NBMA address: 192.168.39.216



      Router#show ip ospf neighbor
      Neighbor ID Pri State Dead Time Address Interface
      10.10.10.2 1 FULL/DROTHER 00:00:34 10.10.10.2 Tunnel1
      10.10.10.3 128 FULL/DR 00:00:31 10.10.10.3 Tunnel1



      ESR-Spoke:



      1) Конфигурация

      esr# show running-config
      router ospf log-adjacency-changes
      router ospf 1
      router-id 10.10.10.3
      area 0.0.0.0
      enable
      exit
      enable
      exit



      interface gigabitethernet 1/0/1
      ip firewall disable
      ip address 192.168.39.216/20
      exit



      tunnel gre 1
      key 60
      ttl 30
      mtu 1472
      multipoint
      ip firewall disable
      local interface gigabitethernet 1/0/1
      ip address 10.10.10.3/24
      ip ospf instance 1
      ip ospf
      ip tcp adjust-mss 1432
      ip nhrp authentication password
      ip nhrp holding-time 360
      ip nhrp map 10.10.10.1 192.0.2.2
      ip nhrp nhs 10.10.10.1/24
      ip nhrp multicast nhs
      ip nhrp enable
      enable
      exit



      ip route 192.0.2.0/24 192.168.39.215
      ip route 192.0.4.0/24 192.168.39.215



      2) Информация о состоянии протоколов OSPF и NHRP:

      esr# show ip ospf neighbors

      Router ID  Pri State    DTime Interface         Router IP

      ---------  --- -----    ----- ----------------- ---------

      10.10.10.1 255 Full/BDR 00:36 gre 1             10.10.10.1



      esr# show ip nhrp
      Tunnel address   NBMA address     Interface Peer type          Expire    Created     Flags
      ---------------- ---------------- --------- --------------- --------- ---------- ---------
      10.10.10.1              192.0.2.2                gre 1     static                 --              --         register,
                                                                                                                                      lower-up,
                                                                                                                                      up



      10.10.10.2              192.0.4.2               gre 1     cached          0:05:49  00:00:10    used,
                                                                                                                                      lower-up,
                                                                                                                                      up





      Cisco-Spoke:



      1) Конфигурация:

      interface Tunnel1
      ip address 10.10.10.2 255.255.255.0
      no ip redirects
      ip mtu 1472
      ip nhrp authentication password
      ip nhrp map 10.10.10.1 192.0.2.2
      ip nhrp map multicast 192.0.2.2
      ip nhrp network-id 60
      ip nhrp holdtime 360
      ip nhrp nhs 10.10.10.1
      ip nhrp registration no-unique
      ip nhrp registration timeout 60
      ip tcp adjust-mss 1432
      ip ospf network broadcast
      tunnel source Ethernet0/0
      tunnel mode gre multipoint
      tunnel key 60
      !
      !
      interface Ethernet0/0
      ip address 192.0.4.2 255.255.255.0
      !
      !
      router ospf 1
      router-id 10.10.10.2
      log-adjacency-changes
      auto-cost reference-bandwidth 10000
      network 10.10.10.2 0.0.0.0 area 0
      !
      !
      ip route 192.0.2.0 255.255.255.0 192.0.4.1
      ip route 192.168.32.0 255.255.240.0 192.0.4.1



      2) Информация о состоянии протоколов OSPF и NHRP:

      Router#show ip ospf neighbor
      Neighbor ID Pri State Dead Time Address Interface
      10.10.10.1 255 FULL/DR 00:00:31 10.10.10.1 Tunnel1



      Router#show ip nhrp
      10.10.10.1/32 via 10.10.10.1
      Tunnel1 created 01:36:26, never expire
      Type: static, Flags: used
      NBMA address: 192.0.2.2
      10.10.10.2/32 via 10.10.10.2
      Tunnel1 created 00:01:00, expire 00:04:59
      Type: dynamic, Flags: router unique local
      NBMA address: 192.0.4.2
      (no-socket)
      10.10.10.3/32 via 10.10.10.3
      Tunnel1 created 00:01:00, expire 00:04:59
      Type: dynamic, Flags: router
      NBMA address: 192.168.39.216

      Источник:
      docs.eltex-co.ru

      [ESR] OpenVPN server ESR и tunnel OpenVPN ESR
      Задача: Необходимо организовать возможность подключения по OpenVPN к головному офису клиентов удаленного офиса, и клиентов подключенных непосредственно к сети Интернет. В головном офисе через интерфейс gi1/0/1 с белым IP адресом 10.10.0.10/8 у нас имеется выход в интернет.

      Решение:

      Первым делом настроим OpenVPN сервер на примере маршрутизатора ESR-200. Для этого нам понадобятся заранее выработанные сертификаты и ключи(ca.crt, dh.pem, server.key, client.key, server.crt, client.crt, ta.key).

      Загрузим сертификаты на маршрутизатор. Для этого воспользуемся TFTP сервером (также можно загружать сертификаты и через FTP/SCP либо USB/SD).



        esr-200# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
        esr-200# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
        esr-200# copy tftp://192.168.16.10:/server.key certificate:server-key/server.key
        esr-200# copy tftp://192.168.16.10:/server.crt certificate:server-crt/server.crt
        esr-200# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key

      Далее сама настройка:



         esr-200# config
         esr-200(config)# remote-access openvpn GenOffice                                 //Создаем сервер и даем ему имя
         esr-200(config-openvpn-server)# network 10.10.100.0/24                         //Определяем сеть из которой будут выделяться адреса клиентам
         esr-200(config-openvpn-server)# protocol tcp                                            //Выбираем протокол по которому будет работать сервер (tcp/udp)
         esr-200(config-openvpn-server)# tunnel ip                                                 //Выбираем на каком уровне будет работать (l2 ethetnet/l3 ip)
         esr-200(config-openvpn-server)# encryption algorithm aes128                 //Выбираем алгоритм шифрования
         esr-200(config-openvpn-server)# authentication algorithm sha-256          //Алгоритм аутентификации
         esr-200(config-openvpn-server)# certificate ca ca.crt                                //
         esr-200(config-openvpn-server)# certificate dh dh.pem                            //
         esr-200(config-openvpn-server)# certificate server-key server.key           //указываем загруженные ранее сертификаты
         esr-200(config-openvpn-server)# certificate server-crt server.crt              //
         esr-200(config-openvpn-server)# certificate ta ta.key                               //
         esr-200(config-openvpn-server)# security-zone trusted                           //Указываем зону безопасности
         esr-200(config-openvpn-server)# route 192.168.1.0/24                           //Добавляем маршрут на сеть, которая будет доступна для клиентов
         esr-200(config-openvpn-server)# enable                                                 //Включаем сервер



      Предположим что удаленному офису необходимо дать статический IP. Тогда для данного клиента (в примере используется имя сертификата udoffice) необходимо произвести следующие настройки:



          esr-200(config-openvpn-server)# username udoffice
          esr-200(config-openvpn-user)# ip address 10.10.100.202
          esr-200(config-openvpn-user)# exit



      Если говорить о клиентах с интернета, то их много и необходимо, что бы они подключались через один сертификат. Для этого активируем функцию duplicate-cn:



          esr-200(config-openvpn-server)# duplicate-cn
          esr-200(config-openvpn-server)# end
          esr-200# commit
          esr-200# confirm



      На этом настройка сервера завершена. Перейдем к настройке удаленного офиса. Предположем, что там установлен ESR-10. Загрузим на него сертификаты и настроим OpenVPN туннель:



        esr-10# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
        esr-10# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
        esr-10# copy tftp://192.168.16.10:/udoffice.key certificate:client-key/udoffice.key
        esr-10# copy tftp://192.168.16.10:/udoffice.crt certificate:client-crt/udoffice.crt
        esr-10# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key



        esr-10# config
        esr-10(config)# tunnel openvpn 1
        esr-10(config-openvpn)# ip firewall disable
        esr-10(config-openvpn)# remote address 10.10.0.10
        esr-10(config-openvpn)# protocol tcp
        esr-10(config-openvpn)# tunnel ip
        esr-10(config-openvpn)# encryption algorithm aes128
        esr-10(config-openvpn)# authentication algorithm sha-256
        esr-10(config-openvpn)# certificate ca ca.crt
        esr-10(config-openvpn)# certificate dh dh.pem
        esr-10(config-openvpn)# certificate client-key udoffice.key
        esr-10(config-openvpn)# certificate client-crt udoffice.crt
        esr-10(config-openvpn)# certificate ta ta.key
        esr-10(config-openvpn)# enable



      Все настройки клиента должны соответствовать наcтройкам сервера.



          esr-10(config-openvpn)# end
          esr-10# commit
          esr-10# confirm



      Просмотреть статус подключенных клиентов на сервере можно командой show remote-access status openvpn. Статус туннеля на клиенте show tunnels status.



      Пример конфигурации клиента Windows

      Для подключение к OpenVPN серверу с ОС Windows необходимо установить дополнительное ПО. Пример конфигурации:



          Client
          remote 10.10.0.10 1194
          proto  tcp
          dev    tun
          remote-cert-tls server
          ca       ca.crt
          cert     client.crt
          key      client.key
          tls-auth ta.key 1
          cipher AES-128-CBC
          auth SHA256
          verb 3

      Источник:
      docs.eltex-co.ru

      [ESR] Remote Access IPsec VPN
      Remote Access IPsec VPN – сценарий организации временных VPN-подключений, в котором сервер IPsec VPN находится в режиме ожидания входящих подключений, а клиенты осуществляют временные подключения к серверу для получения доступа к сетевым ресурсам.

      Дополнительной особенностью RA IPsec VPN является возможность использования второго фактора аутентификации IPsec – Extended Authentication (XAUTH), вторым фактором аутентификации является пара логин-пароль для клиента IPsec VPN.

      Задача:

      Настроить Remote Access IPsec VPN между R1 и R2 с использованием второго фактора

      аутентификации IPsec - XAUTH. В качестве сервера IPsec VPN настроить маршрутизатор R1, а

      маршрутизатор R2 в качестве клиента IPsec VPN.

      R2 IP-адрес - 120.11.5.1;

      R1 IP-адрес - 180.100.0.1;



      Клиентам IPsec VPN:

      • выдавать адреса из пула подсети 192.0.2.0/24;
      • предоставлять доступ до LAN подсети 10.0.0.0/16;
      • группа Диффи-Хэллмана: 2;
      • алгоритм шифрования: 3DES;
      • алгоритм аутентификации: SHA



      Решение:

      Конфигурирование R1:

      Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

      esr# configure
      esr(config)# security zone untrusted
      esr(config-zone)# exit
      esr(config)# interface gigabitethernet 1/0/1
      esr(config-if-gi)# security-zone untrusted
      esr(config-if-gi)# ip address 180.100.0.1/24
      esr(config-if-gi)# exit



      Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:



      esr(config)# object-group service ISAKMP
      esr(config-object-group-service)# port-range 500,4500
      esr(config-object-group-service)# exit



      Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IKE-соединения:



      esr(config)# security ike proposal IKEPROP
      esr(config-ike-proposal)# dh-group 2
      esr(config-ike-proposal)# authentication algorithm sha1
      esr(config-ike-proposal)# encryption algorithm 3des
      esr(config-ike-proposal)# exit



      Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы, ключ аутентификации и метод аутентификации XAUTH по ключу.



      esr(config)# security ike policy IKEPOLICY
      esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
      esr(config-ike-policy)# authentication method xauth-psk-key
      esr(config-ike-policy)# proposal IKEPROP
      esr(config-ike-policy)# exit



      Создадим профиль доступа и заведем в нем пару логин и пароль для клиента IPsec VPN:



      esr(config)# access profile XAUTH
      esr(config-access-profile)# user client1
      esr(config-profile)# password ascii-text password123
      esr(config-profile)# exit
      esr(config-access-profile)# exit



      Создадим пул адресов назначения, из которого будут выдаваться IP клиентам IPsec VPN:

      esr-1000(config)# address-assignment pool CLIENT_POOL
      esr-1000(config-pool)# ip prefix 192.0.2.0/24
      esr-1000(config-pool)# exit

      Создадим шлюз протокола IKE. В данном профиле необходимо указать политику протокола IKE, указать локальную подсеть, в качестве удаленной подсети указать пул адресов назначения, задать режим перенаправления трафика в туннель по политике и использование второго фактора аутентификации XAUTH:



      esr(config)# security ike gateway IKEGW
      esr(config-ike-gw)# ike-policy IKEPOLICY
      esr(config-ike-gw)# local address 180.100.0.1
      esr(config-ike-gw)# local network 10.0.0.0/16
      esr(config-ike-gw)# remote address any
      esr(config-ike-gw)# remote network dynamic pool CLIENT_POOL
      esr(config-ike-gw)# dead-peer-detection action clear
      esr(config-ike-gw)# mode policy-based
      esr(config-ike-gw)# xauth access-profile XAUTH
      esr(config-ike-gw)# exit



      Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IPsec-туннеля:



      esr(config)# security ipsec proposal IPSECPROP
      esr(config-ipsec-proposal)# authentication algorithm sha1
      esr(config-ipsec-proposal)# encryption algorithm 3des
      esr(config-ipsec-proposal)# exit



      Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы:



      esr(config)# security ipsec policy IPSECPOLICY
      esr(config-ipsec-policy)# proposal IPSECPROP
      esr(config-ipsec-policy)# exit



      Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и режим ожидания входящего соединения IPsec - by-request. После ввода всех параметров включим туннель командой enable:



      esr(config)# security ipsec vpn IPSECVPN
      esr(config-ipsec-vpn)# mode ike
      esr(config-ipsec-vpn)# ike establish-tunnel by-request
      esr(config-ipsec-vpn)# ike gateway IKEGW
      esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
      esr(config-ipsec-vpn)# enable
      esr(config-ipsec-vpn)# exit



      Разрешим протокол esp и udp порты 500,4500 в конфигурации firewall для установления IPsec VPN:



      esr(config)# security zone-pair untrusted self
      esr(config-zone-pair)# rule 1
      esr(config-zone-pair-rule)# action permit
      esr(config-zone-pair-rule)# match protocol udp
      esr(config-zone-pair-rule)# match destination-port ISAKMP
      esr(config-zone-pair-rule)# enable
      esr(config-zone-pair-rule)# exit
      esr(config-zone-pair)# rule 2
      esr(config-zone-pair-rule)# action permit
      esr(config-zone-pair-rule)# match protocol esp
      esr(config-zone-pair-rule)# enable
      esr(config-zone-pair-rule)# exit
      esr(config-zone-pair)# end



      Конфигурирование R2:

      Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:



      esr# configure
      esr(config)# interface gi 1/0/1
      esr(config-if)# ip address 120.11.5.1/24
      esr(config-if)# security-zone untrusted
      esr(config-if)# exit



      Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:



      esr(config)# object-group service ISAKMP
      esr(config-addr-set)# port-range 500,4500
      esr(config-addr-set)# exit



      Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IKE-соединения:



      esr(config)# security ike proposal IKEPROP
      esr(config-ike-proposal)# dh-group 2
      esr(config-ike-proposal)# authentication algorithm sha1
      esr(config-ike-proposal)# encryption algorithm 3des
      esr(config-ike-proposal)# exit



      Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы, ключ аутентификации, метод аутентификации XAUTH по ключу и режим аутентификации - клиент:



      esr(config)# security ike policy IKEPOLICY
      esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
      esr(config-ike-policy)# authentication method xauth-psk-key
      esr(config-ike-policy)# authentication mode client
      esr(config-ike-policy)# proposal IKEPROP
      esr(config-ike-policy)# exit



      Создадим профиль доступа и заведем в нем пару логин и пароль:



      esr(config)# access profile XAUTH
      esr(config-access-profile)# user client1
      esr(config-profile)# password ascii-text password123
      esr(config-profile)# exit
      esr(config-access-profile)# exit



      Создадим интерфейс loopback для терминации IP адреса, полученного от IPsec VPN сервера:



      esr(config)# interface loopback 8
      esr(config-loopback)# exit



      Создадим шлюз протокола IKE. В данном профиле указывается политика, интерфейс терминации, режим динамического установления удаленной подсети, выбор профиля доступа для XAUTH и режим перенаправления трафика в туннель по политике:



      esr(config)# security ike gateway IKEGW
      esr(config-ike-gw)# ike-policy IKEPOLICY
      esr(config-ike-gw)# assign-interface loopback 8
      esr(config-ike-gw)# local address 120.11.5.1
      esr(config-ike-gw)# remote address 180.100.0.1
      esr(config-ike-gw)# remote network dynamic client
      esr(config-ike-gw)# mode policy-based
      esr(config-ike-gw)# xauth access-profile xauth client client1
      esr(config-ike-gw)# exit



      Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IPsec-туннеля:



      esr(config)# security ipsec
      esr(config-ipsec-proposal)#
      esr(config-ipsec-proposal)#
      esr(config-ipsec-proposal)#
      proposal IPSECPROP
      authentication algorithm md5
      encryption algorithm aes128
      exit



      Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы:



      esr(config)# security ipsec policy IPSECPOLICY
      esr(config-ipsec-policy)# proposal IPSECPROP
      esr(config-ipsec-policy)# exit



      Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включимтуннель командой enable:



      esr(config)# security ipsec vpn IPSECVPN
      esr(config-ipsec-vpn)# mode ike
      esr(config-ipsec-vpn)# ike establish-tunnel immediate
      esr(config-ipsec-vpn)# ike gateway IKEGW
      esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
      esr(config-ipsec-vpn)# enable
      esr(config-ipsec-vpn)# exit



      Разрешим протокол esp и udp порты 500,4500 в конфигурации firewall для установления IPsec VPN:

      esr(config)# security zone-pair untrusted self
      esr(config-zone-pair)# rule 1
      esr(config-zone-pair-rule)# action permit
      esr(config-zone-pair-rule)# match protocol udp
      esr(config-zone-pair-rule)# match destination-port ISAKMP
      esr(config-zone-pair-rule)# enable
      esr(config-zone-pair-rule)# exit
      esr(config-zone-pair)# rule 2
      esr(config-zone-pair-rule)# action permit
      esr(config-zone-pair-rule)# match protocol esp
      esr(config-zone-pair-rule)# enable
      esr(config-zone-pair-rule)# exit
      esr(config-zone-pair)# end



      Состояние туннеля можно посмотреть командой:

      esr# show security ipsec vpn status IPSECVPN

      Конфигурацию туннеля можно посмотреть командой:

      esr# show security ipsec vpn configuration IPSECVPN

      Источник:
      docs.eltex-co.ru

      [ESR] Как задать тип инкапсуляции и VLAN для созданного сабинтерфейса?
      При создании сабинтерфейса тип инкапсуляции и VLAN ID задается автоматически, индекc сабинтерфейса является идентификатором VID.

      Начиная с версии ПО 1.6 введены режимы работы физичиских интерфейсов: маршрутизируемый и коммутируемый порт. Создание сабинтерфейсов доступно только для маршрутизиремого порта:



      ESR(config)# interface gigabitethernet 1/0/1
      ESR(config-if-gi)# mode routerport
      ESR(config-if-gi)# exit
      ESR(config)# interface gigabitethernet 1/0/1.100
      ESR(config)#



      Изменения конфигурации вступают в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Источник:
      docs.eltex-co.ru

      [ESR] Конвертировать один VLAN в другой (VLAN map)
      Задача: Необходимо связать разные VLAN в одну подсеть на уровне L2 - объеденить в бродкаст домен.

      Решение:

      Для решения поставленной задачи будем использовать бридж и саб интерфейсы (число саб интерфейсов соответствует числу VLAN ID, которые необходимо объеденить, в примере их два).

      1) на маршрутизаторе создаем бридж:

      bridge 3
      ip firewall disable
      enable
      exit

      2) создаем на маршрутизаторе саб интерфейсы и привязываем их к бриджу:

      interface gigabitethernet 1/0/4.1001
      bridge-group 3
      exit
      interface gigabitethernet 1/0/4.1002
      bridge-group 3
      exit

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Теперь фреймы ( в том числе броадкаст) будут распространяться между VLAN 1001 и 1002.

      Примечание: На bridge 3 можно навесить IP адрес и внести его в зону безопасности или оставить firewall отключенным:

      bridge 3
      security-zone trusted
      ip address 192.0.2.254/24
      enable
      exit

      Теперь после применения конфигурации, IP 192.0.2.254 можно использовать, например, как шлюз для подсети из VLAN 1001 и 1002, и маршрутизировать трафик далее.

      Источник:
      docs.eltex-co.ru

      [ESR] Конфигурация NTP
      Задача: Настроить синхронизацию времени по протоколу NTP

      Решение:

      Предварительно настроен ip адрес на интерфейсе gigabitethernet 1/0/1 - 192.168.0.10/24. Сервер NTP(источник синхронизации) имеет ip адрес 192.168.0.1/24

      Конфигурация NTP на маршрутизаторе ESR:

      Включение синхронизации системных часов с удаленными серверами

      esr(config)# ntp enable

      Настроика NTP сервера

      esr-(config)# ntp server 192.168.0.1

      Указать предпочтительность данного NTP сервера(необезательно)

      esr-1000(config-ntp)# prefer

      Указать интервал времени между отправкой сообщений NTP-серверу

      esr(config-ntp)# minpoll 4

      esr(config-ntp)# end

      esr# commit

      esr# confirm

      Команда для просмотра текущей конфигурацию протокола NTP:

      esr# show ntp configuration

      Команда для просмотра текущего состояние NTP-серверов (пиров):

      esr# show ntp peers

      При использовании firewall необходимо разрешить входящий трафик по

      протоколу UDP с портом назначения 123:

      security zone untrust

      exit

      object-group service NTP

      port-range 123

      exit

      interface gigabitethernet 1/0/1

      security-zone untrust

      ip address 192.168.0.10/24

      exit

      security zone-pair untrust self

      rule 10

      action permit

      match protocol udp

      match source-address any

      match destination-address any

      match source-port any

      match destination-port NTP

      enable

      exit

      exit

      Источник:
      docs.eltex-co.ru

      [ESR] Ограничение трафика по URL
      В случае необходимости ограничить доступ к ресурсам по URL, возможно использовать функционал ip http/https proxy.

      В данном примере производится ограничения доступа к определенным ресурсам(YouTube, ВКонтакте) на интерфейсе gi 1/0/2 при запросе(Хост), доступ ко всем прочим ресурсам не ограничивается(default action permit в конфигурации ip http profile Test). В object-group url Black ресурс YouTube указан в формате regexp:



      esr# sh running-config

      object-group url Black
        url https://vk.com/
        regexp 'youtube.com'
      exit

       ip http profile Test
       default action permit
        urls local Black action deny
      exit

       interface gigabitethernet 1/0/1
        description "to_WAN"
        ip firewall disable
        ip address 192.0.2.1/30
      exit

       interface gigabitethernet 1/0/2
        description "to_LAN"
        ip firewall disable
        ip address 192.168.0.10/24
        ip http proxy Test
        ip https proxy Test
      exit

       nat source
        ruleset test
         to interface gigabitethernet 1/0/1
          rule 1
            action source-nat interface
            enable
         exit
        exit
      exit

       ip route 0.0.0.0/0 192.0.2.2



      Проверка работоспособности производилась на версии ПО 1.14.5.

      Источник:
      docs.eltex-co.ru

      [ESR] Передача потока E1 через IP-сеть с использованием маршрутизаторов серии ESR и SFP-модулей ToPGATE-SFP
      Исходное состояние: Между марршрутизаторами организована IP-связность Firewall отключен Для обмена маршрутной информацией запущен протокол OSPF.

      Конфигурации маршрутизаторов:

      hostname routerA

      system jumbo-frames

      router ospf 1
        router-id 192.168.54.1
        area 0.0.0.0
          enable
        exit
        enable
      exit



      interface gigabitethernet 1/0/1
        ip firewall disable
        ip address 192.168.54.1/30
        ip ospf instance 1
        ip ospf
      exit



      hostname routerB

      system jumbo-frames

      router ospf 1
        router-id 192.168.54.2
        area 0.0.0.0
          enable
        exit
        enable
      exit

       interface gigabitethernet 1/0/1
        ip firewall disable
        ip address 192.168.54.2/30
        ip ospf instance 1
        ip ospf
      exit

      1. Установить SFP-модуль ToPGATE-SFP в routerA (для примера будет использоваться интерфейс gi1/0/5) и подождать 15 секунд.
      2. Для подключения к SFP-модулю на интерфейсе маршрутизатора настроить IP-адрес 192.168.0.23/24



      interface gigabitethernet 1/0/5
        ip firewall disable
        ip address 192.168.0.23/24
      exit

      1. Настроить IP-связность между routerA и SFP-модулем без использования IP-адресов по умолчанию. Для примера будет использоваться адресация в подсети 172.16.16.0/30

      3.1. Подключиться из CLI ESR к CLI SFP-модуля по протоколу telnet на IP-адрес по умолчанию 192.168.0.24 используя логин/пароль - admin/admin



      routerA# telnet 192.168.0.24

      Entering character mode
      Escape character is '^]'.

      login: admin
      password:



      Появится меню настройки ToPGATE-SFP

       ..
      |>AAA
      | E1
      | Envir
      | Eth
      | flash
      | IP
      | System
      | TDMoP
      | VLAN



      3.2. Используя клавиши вверх/вниз перейти на раздел меню “IP” и нажать Enter



      |>..
      | current-config
      | hosts
      | stat
      | stored-config



      3.3. Используя клавиши вверх/вниз перейти на раздел меню “stored-config” и нажать Enter



      >..
      | NetworkAddr       192.168.0.24
      | NetworkMask       255.255.255.0
      | DefaultGateway    192.168.0.1
      | DefaultVlanID     0
      | DefaultVlanPri    0
      | PhysicalAddr      54:A5:4B:00:67:6A
      | SecondaryMAC      54:A5:4B:00:67:6B
      | TrustAll          Yes
      | TrustLocal        Yes
      | TrustUnkVlan      Yes
      | DNS1              0.0.0.0

      3.4. Назначить SFP-модулю новый IP-адрес

      Используя клавиши вверх/вниз перейти на раздел меню “NetworkAddr” и нажать Enter



      |---------------------------------------|
      |Enter value:                            |
      |192.168.0.24                          |
      |                                               |
      |---------------------------------------|

      При помощи клавиши backspase удалить IP-адрес по умолчанию (192.168.0.24). Ввести IP-адрес выделенный для IP-связности routerA и ToPGATE-SFP (для примера используется IP-адрес 172.16.16.2/30)

      |---------------------------------------|
      |Enter value:                            |
      |172.16.16.2                            |
      |                                               |
      |---------------------------------------|

      Нажать клавишу Enter.

      3.5. Используя клавиши вверх/вниз перейти на раздел меню “NetworkMask ” и нажать Enter

      |---------------------------------------|
      |Enter value:                            |
      |255.255.255.0                        |
      |                                               |
      |---------------------------------------|

      Исправить маску подсети в соответствии с выделенной маской

      |---------------------------------------|
      |Enter value:                            |
      |255.255.255.252                    |
      |                                               |
      |---------------------------------------|

      Нажать клавишу Enter.

      3.6. Используя клавиши вверх/вниз перейти на раздел меню “DefaultGateway” и нажать Enter

      |---------------------------------------|
      |Enter value:                            |
      |192.168.0.1                            |
      |                                               |
      |---------------------------------------|

      Исправить IP-адрес шлюза по умолчанию, на IP-адрес который будет назначен на gi1/0/5 маршрутизатора

      |---------------------------------------|
      |Enter value:                            |
      |172.16.16.1                            |
      |                                               |
      |---------------------------------------|

      Нажать клавишу Enter.

      3.7. Выйти в основное меню SFP-модуля

      Используя клавиши вверх/вниз перейти на раздел меню “..” и нажать Enter

      |>..
      | current-config
      | hosts
      | stat
      | stored-config

      Используя клавиши вверх/вниз перейти на раздел меню “..” и нажать Enter

      | ..
      |>AAA
      | E1
      | Envir
      | Eth
      | flash
      | IP
      | System
      | TDMoP
      | VLAN

      3.8. Сохранить выполненные настройки последовательным или одновременным нажатием клавиш “ESC” и “s”

      3.9. Выйти из CLI SFP-модуля:

      нажать комбинацию клавиш “CTRL”+”5” и нажать на клавишу “e”.



      Console escape. Commands are:

       l      go to line mode
       c      go to character mode
       z      suspend telnet
       e      exit telnet
      routerA#



      3.10 Извлечь SFP-модуль из маршрутизатора

      3.11. Удалить с интерфейса gi1/0/5 установленный ранее IP-адрес 192.168.0.23/24 и назначить IP-адрес выделенный для IP-связности routerA и ToPGATE-SFP (для примера используется IP-адрес 172.16.16.1/30). Также, на интерфейсе можно включить работу протокола OSPF, для обеспечения IP-связности между ToPGATE-SFP установленных в разных маршрутизаторах.



      routerA# configure
      routerA(config)# interface gigabitethernet 1/0/5
      routerA(config-if-gi)# no ip address 192.168.0.23/24
      routerA(config-if-gi)# ip address 172.16.16.1/30
      routerA(config-if-gi)# ip ospf instance 1
      routerA(config-if-gi)# ip ospf
      routerA(config-if-gi)# end
      routerA# commit
      routerA# confirm



      3.12 Установить обратно SFP-модуль, подождать 15 секунд и проверить IP-связность routerA c SFP-модулем используя команду ping

      routerA# ping 172.16.16.2
      PING 172.16.16.2 (172.16.16.2) 56(84) bytes of data.
      !!!!!
      --- 172.16.16.2 ping statistics ---
      5 packets transmitted, 5 received, 0% packet loss, time 4049ms
      rtt min/avg/max/mdev = 0.268/0.345/0.593/0.125 ms



      1. Повторить все шаги описанные в разделах 1, 2 и 3 но для пары routerB - ToPGATE-SFPиспользуя другую подсеть для IP-связности (для примера 172.16.16.4/30)
      2. Проверить результаты конфигурирования:

      5.1. Итоговые конфигурации маршрутизаторов должны содержать необходимые команды:

      hostname routerA

        system jumbo-frames

        outer ospf 1
        router-id 192.168.54.1
        area 0.0.0.0
          enable
        exit
        enable
      exit



      interface gigabitethernet 1/0/1
        ip firewall disable
        ip address 192.168.54.1/30
        ip ospf instance 1
        ip ospf
      exit



      interface gigabitethernet 1/0/5
        ip firewall disable
        ip address 172.16.16.1/30
        ip ospf instance 1
        ip ospf
      exit



      hostname routerB

        system jumbo-frames

       router ospf 1
        router-id 192.168.54.2
        area 0.0.0.0
          enable
        exit
        enable
      exit



      interface gigabitethernet 1/0/1
        ip firewall disable
        ip address 192.168.54.2/30
        ip ospf instance 1
        ip ospf
      exit
      interface gigabitethernet 1/0/5
        ip firewall disable
        ip address 172.16.16.5/30
        ip ospf instance 1
        ip ospf
      exit

      5.2. В таблицах маршрутизации каждого ESR должна быть информация о подсети, настроенной на другом ESR

      routerA# show ip route
       Codes: C - connected, S - static, R - RIP derived,
              O - OSPF derived, IA - OSPF inter area route,
              E1 - OSPF external type 1 route, E2 - OSPF external type 2 route
              B - BGP derived, D - DHCP derived, K - kernel route, V - VRRP route
              * - FIB route

       C     * 192.168.54.0/30    [0/0]                dev gi1/0/1                                 [direct 00:00:46]
      O     * 172.16.16.4/30       [150/20]          via 192.168.54.2 on gi1/0/1       [ospf1 01:15:59]  (192.168.54.2)
      C     * 172.16.16.0/30       [0/0]                dev gi1/0/5                                 [direct 01:02:56]



      routerB# sh ip route
       Codes: C - connected, S - static, R - RIP derived,
              O - OSPF derived, IA - OSPF inter area route,
              E1 - OSPF external type 1 route, E2 - OSPF external type 2 route
              B - BGP derived, D - DHCP derived, K - kernel route, V - VRRP route
              * - FIB route

       C     * 192.168.54.0/30    [0/0]                dev gi1/0/1                                 [direct 03:36:24]
      C     * 172.16.16.4/30       [0/0]                dev gi1/0/5                                 [direct 05:20:28]
      O     * 172.16.16.0/30       [150/20]          via 192.168.54.1 on gi1/0/1       [ospf1 05:07:29]  (192.168.54.1)



      1. Настроить "проброс" потока E1 между SFP-модулями ToPGATE-SFP

      6.1. Подключиться по telnet к SFP-модулю установленному в routerA используя логин/пароль - admin/admin



      routerA# telnet 192.168.0.24

      Entering character mode
      Escape character is '^]'.

       login: admin
      password:



      6.2. Перемещаясь по меню способом описанным в разделе 3 перейти в TDMoP --> 0 --> config

      6.3. Аналогично действиям описанном в разделе 3 в качестве удаленного IP (RemoteIP), прописать ip-адрес назначенный на SFP-модуль установленный в routerB

      6.4. Аналогично действиям описанном в разделе 3 активировать подключение т.е. Установить для поля “AdminStatus” значение “AdminStatus”

      6.5. Аналогично действиям описанном в разделе 3 для поля “VLANID” установить значение “0”

      6.6. Сохранить выполненные настройки последовательным или одновременным начанием клавишь “ESC” и “s”

      1. Повторить все пункты описанные в разделе 6 для SFP-модуля установленного в routerB, прописав в качестве RemoteIPip-адрес назначенный на SFP-модуле установленном в routerA
      2. Возможно потребуется произвести настройки в разделе “E1” основного меню но это зависит от конфигурации E1 интерфейсов оборудования подключаемого к ToPGATE-SFP.

      Источник:
      docs.eltex-co.ru

      [ESR] Применение ESR для нескольких подсетей с разными UpLink'ами
      Задача: Есть 2 аплинка и 2 подсети. Первый аплинк в Интернет без фильтрации, второй аплинк в Интернет с фильтрацией. Необходимо чтобы подсеть 192.168.1.0/24 ходила в "чистый" Интернет, а 192.168.2.0/24 только в фильтрованный.

      [ESR] Применение ESR для нескольких подсетей с разными UpLink'ами

      Для решения задачи будем использовать VRF.

      Для начала создадим на ESR VRF c именем kids:

      esr-12v# config
      esr-12v(config)# ip vrf kids
      esr-12v(config-vrf)# exit

      При необходимости настройки файрвола создадим зоны безопасности. Для внешних интерфейсов untrusted, для внутренних trusted:

      esr-12v(config)# security zone trusted
      esr-12v(config-zone)# exit
      esr-12v(config)# security zone untrusted
      esr-12v(config-zone)# exit

      Также стоит учесть, что для интерфейсов включенных в VRF потребуются свои зоны безопасности. Создадим их и включим в vrf kids.

      esr-12v(config)# security zone trust-kids
      esr-12v(config-zone)# ip vrf forwarding kids
      esr-12v(config-zone)# exit
      esr-12v(config)# security zone untrust-kids
      esr-12v(config-zone)# ip vrf forwarding kids
      esr-12v(config-zone)# exit

      Приступим к настройке интерфейсов для подключения к сети Интернет:

      esr-12v(config)# interface gigabitethernet 1/0/1
      esr-12v(config-if-gi)# ip address 185.16.15.2/30
      esr-12v(config-if-gi)# security-zone untrusted
      esr-12v(config-if-gi)# exit

      Указываем маршрут в интернет:

      esr-12v(config)# ip route 0.0.0.0/0 185.16.15.1



      Приступим к интерфейсу с фильтрованным интернетом. Первым делом включаем необходимый интерфейс в vrf kids:

      esr-12v(config)# interface gigabitethernet 1/0/2
      esr-12v(config-if-gi)# ip vrf forwarding kids
      esr-12v(config-if-gi)# ip address 185.16.20.2/30
      esr-12v(config-if-gi)# security-zone untrust-kids
      esr-12v(config-if-gi)# exit

      Точно также указываем маршрут, но с учетом vrf kids:

      esr-12v(config)# ip route vrf kids 0.0.0.0/0 185.16.20.1

      Создаем интерфейсы под локальные подсети. Подсеть которая будет ходить в фильтрованный интернет необходимо включить в тот же vrf, что и uplink.

      esr-12v(config)# interface gigabitethernet 1/0/3
      esr-12v(config-if-gi)# ip address 192.168.1.1/24
      esr-12v(config-if-gi)# security-zone trusted
      esr-12v(config-if-gi)# exit
      esr-12v(config)# interface gigabitethernet 1/0/4
      esr-12v(config-if-gi)# ip vrf forwarding kids
      esr-12v(config-if-gi)# ip address 192.168.2.1/24
      esr-12v(config-if-gi)# security-zone trust-kids
      esr-12v(config-if-gi)# exit

      Далее для каждой подсети настроим nat source:

      esr-12v(config)# nat source

      esr-12v(config-snat)# ruleset factory

      esr-12v(config-snat-ruleset)# to zone untrusted

      esr-12v(config-snat-ruleset)# rule 10

      esr-12v(config-snat-rule)# action source-nat interface

      esr-12v(config-snat-rule)# enable

      esr-12v(config-snat-rule)# exit

      esr-12v(config-snat-ruleset)# exit



      Для фильтрованного интернета ruleset необходимо таже добавить в vrf kids:

      esr-12v(config-snat)# ruleset kids
      esr-12v(config-snat-ruleset)# ip vrf forwarding kids
      esr-12v(config-snat-ruleset)# to zone untrust-kids
      esr-12v(config-snat-ruleset)# rule 10
      esr-12v(config-snat-rule)# action source-nat interface
      esr-12v(config-snat-rule)# enable
      esr-12v(config-snat-rule)# exit
      esr-12v(config-snat-ruleset)# exit
      esr-12v(config-snat)# exit



      Далее разрешим трафик между зонами безопасности:

      esr-12v(config)# security zone-pair trusted untrusted
      esr-12v(config-zone-pair)# rule 1
      esr-12v(config-zone-pair-rule)# action permit
      esr-12v(config-zone-pair-rule)# enable
      esr-12v(config-zone-pair-rule)# exit
      esr-12v(config-zone-pair)# exit
      esr-12v(config)# security zone-pair trusted trusted
      esr-12v(config-zone-pair)# rule 1
      esr-12v(config-zone-pair-rule)# action permit
      esr-12v(config-zone-pair-rule)# enable
      esr-12v(config-zone-pair-rule)# exit
      esr-12v(config-zone-pair)# exit
      sr-12v(config)# security zone-pair trusted self
      esr-12v(config-zone-pair)# rule 1
      esr-12v(config-zone-pair-rule)# action permit
      esr-12v(config-zone-pair-rule)# enable
      esr-12v(config-zone-pair-rule)# exit
      esr-12v(config-zone-pair)# exit



      Для интерфейсов в vrf kids:

      esr-12v(config)# security zone-pair trust-kids untrust-kids
      esr-12v(config-zone-pair)# rule 1
      esr-12v(config-zone-pair-rule)# action permit
      esr-12v(config-zone-pair-rule)# enable
      esr-12v(config-zone-pair-rule)# exit
      esr-12v(config-zone-pair)# exit
      esr-12v(config)# security zone-pair trust-kids trust-kids
      esr-12v(config-zone-pair)# rule 1
      esr-12v(config-zone-pair-rule)# action permit
      esr-12v(config-zone-pair-rule)# enable
      esr-12v(config-zone-pair-rule)# exit
      esr-12v(config-zone-pair)# exit
      esr-12v(config)# security zone-pair trust-kids self
      esr-12v(config-zone-pair)# rule 1
      esr-12v(config-zone-pair-rule)# action permit
      esr-12v(config-zone-pair-rule)# enable
      esr-12v(config-zone-pair-rule)# exit
      esr-12v(config-zone-pair)# exit
      esr-12v(config)# exit
      esr-12v# commit
      esr-12v# confirm



      В итоге получаем конфигурацию следующего вида:



      esr-12v# show running-config
      ip vrf kids
      exit

       security zone trusted
      exit
      security zone untrusted
      exit
      security zone trust-kids
        ip vrf forwarding kids
      exit
      security zone untrust-kids
        ip vrf forwarding kids
      exit



      interface gigabitethernet 1/0/1
        security-zone untrusted
        ip address 185.16.15.2/30
      exit
      interface gigabitethernet 1/0/2
        ip vrf forwarding kids
        security-zone untrust-kids
        ip address 185.16.20.2/30
      exit
      interface gigabitethernet 1/0/3
        security-zone trusted
        ip address 192.168.1.1/24
      exit
      interface gigabitethernet 1/0/4
        ip vrf forwarding kids
        security-zone trust-kids
        ip address 192.168.2.1/24
      exit
      security zone-pair trusted untrusted
        rule 1
          action permit
          enable
        exit
      exit
      security zone-pair trusted trusted
        rule 1
          action permit
          enable
        exit
      exit
      security zone-pair trust-kids untrust-kids
        rule 1
          action permit
          enable
        exit
      exit
      security zone-pair trust-kids trust-kids
        rule 1
          action permit
          enable
        exit
      exit
      security zone-pair trusted self
        rule 1
          action permit
          enable
        exit
      exit
      security zone-pair trust-kids self
        rule 1
          action permit
          enable
        exit
      exit

      nat source
        ruleset factory
          to zone untrusted
          rule 10
            description "replace 'source ip'by outgoing interface ip address"
            action source-nat interface
            enable
          exit
        exit
        ruleset kids
          ip vrf forwarding kids
          to zone untrust-kids
          rule 10
            action source-nat interface
            enable
          exit
        exit
      exit



      ip route 0.0.0.0/0 185.16.15.1
      ip route vrf kids 0.0.0.0/0 185.16.20.1

      Источник:
      docs.eltex-co.ru

      [ESR] Применение конфигурации на ESR, переданной через сеть
      Настройка ESR Пример настройки компьютера на базе OS Linux для tftp и dhcp-серверов Настройка адресации Настройка dhcp-сервера Настройка tftp-сервера

      Настройка ESR

      Для возможности применения конфигурации, переданной через сеть на ESR необходимо:

      1. Подключить ESR к сети с заведомо настроенными dhcp и tftp серверами
      2. Включить dhcp-client на подключенном к сети интерфейсе
      3. Разрешить применение полученной по сети конфигурации командой "boot host auto-config"



      Пример конфигурации на ESR

      esr# sh run
      hostname esr

      boot host auto-config
      interface gigabitethernet 1/0/1
       ip address dhcp
      exit



      При следующем старте ESR:

      1. Применит ip настройки полученные через DHCP-сервер
      2. Скачает файл-конфигурации с TFTP-сервера
      3. Применит новую конфигурацию, полученную от TFTP-сервера



      Пример настройки компьютера на базе OS Linux для tftp и dhcp-серверов

      Задача: Настроить компьютер для выдачи конфигурации ESR по сети



      Настройка адресации

      ip add add 192.168.2.0/24 dev eth0

      где eth0 - сетевая карта компьютера, которая подключена в сеть с ESR



      Настройка dhcp-сервера

      dhcp-сервер вместе с сетевыми реквизитами  дополнительно отдает опций "tftp-server-name", "bootfile-name", с целью сообщить ЕСР параметры подключения к tftp-серверу и имя файла конфигурации, который необходимо загрузить и применить

      В примерах для связи ESR и компьютера (под управлением ОС на базе Linux) использована подсеть 192.168.2.0/24, где сервисы tftp-сервер и dhcp-сервер запущены на компьютере с IP адресом 192.168.2.1, а ESR получает IP-адрес из диапозона: 192.168.2.10-192.168.2.50

      Установка dhcp-сервера:

      sudo apt install -y isc-dhcp-server



      Правка файла-конфигурации:

      nano /etc/dhcp/dhcpd.conf



      /etc/dhcp/dhcpd.conf

      1. subnet168.2.0 netmask 255.255.255.0 {
      2. range 192.168.2.10 192.168.2.50;
      3. option bootfile-name "autoboot.conf";
      4. option tftp-server-name "192.168.2.1";
      5. }

      Запуск сервиса:

      sudo systemctl enable isc-dhcp-server
      sudo systemctl restart isc-dhcp-server



      Настройка tftp-сервера

      Установка сервиса tftp-сервер

      sudo apt install tftpd-hpa -y



      Внесение изменения в файл настройки tftp-сервера

      sudo nano /etc/default/tftpd-hpa



      /etc/default/tftpd-hpa

      1. TFTP_USERNAME="tftp"
      2. TFTP_DIRECTORY="/srv/tftp"
      3. TFTP_ADDRESS=":69"
      4. TFTP_OPTIONS="--ipv4 --secure --create"

      Создание папки, из которой tftp-сервер будет отдавать файлы по протоколу tftp

      sudo mkdir /srv/tftp
      sudo chown tftp:tftp /srv/tftp



      Перезапуск сервиса для применения настроек

      /etc/init.d/tftpd-hpa restart



      Положить в папку для отдачи файлов по tftp-протоколу файл "autoboot.conf" с конфигурацией, которая будет передаваться для применения на ESR

      Проверка, что файл лежит в папке:

      cat /srv/tftp/autoboot.conf
      #!/usr/bin/clash
      #19
      #1.12.0
      #05/11/2020
      #18:20:08
      hostname esr-boot-usb
      interface gigabitethernet 1/0/1
        ip address 192.168.0.1/24

      Источник:
      docs.eltex-co.ru

      [ESR] Пример настройки аутентификации OSPF по MD5
      Настроим аутентификацию сессии OSPF с использованием алгоритма MD5: Настроим key-chain, содержащий необходимый пароль для аутентификации:

      esr(config)# key-chain auth_ospf
      esr(config-keychain)# key 1
      esr(config-keychain-key)# key-string ascii-text password

      Дополняем конфигурацию на необходимом интерфейсе:

      esr(config)# interface gigabitethernet 1/0/1
      esr(config-if-gi)# ip ospf authentication algorithm md5
      esr(config-if-gi)# ip ospf authentication key-chain auth_ospf



      Изменения конфигурации вступят в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Источник:
      docs.eltex-co.ru

      [ESR] Примеры настройки route-map и prefix-list
      Задача №1 Необходимо разрешить анонс подсетей 172.16.10.0 с префиксом от /24 до /32.

      Решение

      1) При использовании route-map:



      route-map OUT
        rule 1
          match ip address 172.16.10.0/24 le 32
          action permit
        exit
        rule 2
          action deny
        exit
      exit



      Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP):



      router bgp 1
        address-family ipv4
          redistribute connected
          neighbor 192.168.1.10
            remote-as 2
            route-map OUT out
            update-source 192.168.1.1
            enable
          exit
          enable
        exit
      exit



      Для управления анонсами маршрутной информации рекомендуется использовать route-map.

      2) При использовании prefix-list:



      ip prefix-list OUT
        permit 172.16.10.0/24  le 32
        deny 0.0.0.0/0 ge 1 le 32
      exit



      Добавление фильтрации в конфигурацию процесса маршрутизации(для примера используется BGP)



      router bgp 1
        address-family ipv4
          redistribute connected
          neighbor 192.168.1.10
            remote-as 2
            prefix-list OUT out
            update-source 192.168.1.1
            enable
          exit
          enable
        exit
      exit



      Задача №2

      Необходимо разрешить анонс всех подсетей.

      Важно! Для разрешения анонса маршрутной информации в протоколах EGP необходимо использовать механизмы фильтрации route-map либо prefix-list.



      Решение

      1) При использовании route-map:



      route-map OUT
        rule 1
          action permit
        exit
      exit



      Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP):



      router bgp 1
        address-family ipv4
          redistribute connected
          neighbor 192.168.1.10
            remote-as 2
            route-map OUT out
            update-source 192.168.1.1
            enable
          exit
          enable
        exit
      exit



      2) При использовании prefix-list:



      ip prefix-list OUT
        permit  0.0.0.0/0 ge 1 le 32
      exit



      Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP)



      router bgp 1
        address-family ipv4
          redistribute connected
          neighbor 192.168.1.10
            remote-as 2
            prefix-list OUT out
            update-source 192.168.1.1
            enable
          exit
          enable
        exit
      exit

      Источник:
      docs.eltex-co.ru

      [ESR] Резервирование сессий Firewall в схемах с VRRP
      Рассмотрим схему с резервированием маршрутизатора посредством протокола VRRP (Virtual Router Redundancy Protocol).

      Поскольку на маршрутизаторах серии ESR используется Stateful Firewall, то при переключении мастерства активные сессий будут разрываться.

      Одноко, если VRRP Buckup будет знать об активных сессиях VRRP Master и автоматически поднимет сессии при переходе в состояние VRRP Master, то разрыва сессий не произойдет.

      Для организации отказоустойчивой работы необходимо настроить механизм Firewall failover, рассмотрим на примере вышеприведенной схемы:



      ################################  R1 ######################################

      hostname R1

      object-group service FAILOVER
      port-range 3333
      exit

      object-group network OWN_IP
      ip address-range 192.168.1.148
      exit

      ip firewall failover sync-type unicast
      ip firewall failover source-address 192.168.1.148
      ip firewall failover destination-address 192.168.1.250
      ip firewall failover port 3333
      ip firewall failover vrrp-group 1
      ip firewall failover

      security zone trust
      exit

      interface gigabitethernet 1/0/5.50
      security-zone trust
      ip address 192.168.1.148/24
      vrrp id 1
      vrrp ip 192.168.1.1/32
      vrrp priority 125
      vrrp group 1
      vrrp
      exit



      security zone-pair trust self
      rule 2
      action permit
      match protocol udp
      match source-address any
      match destination-address OWN_IP
      match source-port any
      match destination-port FAILOVER
      enable
      exit
      rule 3
      action permit
      match protocol vrrp
      match source-address any
      match destination-address any
      enable
      exit
      exit



      ################################  R2 ######################################

      hostname R2

      object-group service FAILOVER
      port-range 3333
      exit

      object-group network OWN_IP
      ip address-range 192.168.1.250
      exit

      ip firewall failover sync-type unicast
      ip firewall failover source-address 192.168.1.250
      ip firewall failover destination-address 192.168.1.148
      ip firewall failover port 3333
      ip firewall failover vrrp-group 1
      ip firewall failover

      security zone trust
      exit

      interface gigabitethernet 1/0/5.50
      security-zone trust
      ip address 192.168.1.250/24
      vrrp id 1
      vrrp ip 192.168.1.1/32
      vrrp priority 100
      vrrp group 1
      vrrp
      exit



      security zone-pair trust self
      rule 2
      action permit
      match protocol udp
      match source-address any
      match destination-address OWN_IP
      match source-port any
      match destination-port FAILOVER
      enable
      exit
      rule 3
      action permit
      match protocol vrrp
      match source-address any
      match destination-address any
      enable
      exit
      exit



      Командой show ip firewall failover проверяем наличие обмена между VRRP нодами:



      R1# show vrrp
      Virtual router Virtual IP Priority Preemption State
      -------------- --------------------------------- -------- ---------- ------
      1 192.168.1.1/32 125 Enabled Master



      R1# show ip firewall failover
      Communication interface: gigabitethernet 1/0/5.50
      Status: Running
      Bytes sent: 2944
      Bytes received: 3584
      Packets sent: 225
      Packets received: 141
      Send errors: 0
      Receive errors: 0



      R2# show vrrp
      Virtual router Virtual IP Priority Preemption State
      -------------- --------------------------------- -------- ---------- ------
      1 192.168.1.1/32 100 Enabled Backup



      R2# show ip firewall failover
      Communication interface: gigabitethernet 1/0/5.50
      Status: Running
      Bytes sent: 1072
      Bytes received: 500
      Packets sent: 40
      Packets received: 30
      Send errors: 0
      Receive errors: 0



      Данный механизм поддержан для сервисных маршрутизаторов и для МЭ сертифицированных ФСТЭК по класс 4 тип А.

      Источник:
      docs.eltex-co.ru

      [ESR] Рекомендации по организации доступа до маршрутизатора из публичной сети
      1. В качестве протокола для управления маршрутизатором желательно использовать SSH. Если маршрутизатор подключен к публичной сети (интернет) использование протокола TELNET - крайне опасно.
      1. При подключении маршрутизатора к публичной сети крайне нежелательно открывать доступ до самого маршрутизатора из публичной сети. Если такая необходимость есть - SSH-сервер на маршрутизаторе необходимо запускать на нестандартном TCP-порту (не на 22м)

      Для включения на маршрутизаторе SSH-сервера необходимо добавить в глобальную конфигурацию маршрутизатора следующую команду:

      esr(config)# ip ssh server



      Для запуска SSH-сервера на нестандартном порту, необходимо добавить в глобальную конфигурацию маршрутизатора следующую команду:

      esr(config)# ip ssh port 65022



      В данном примере, 65022 - номер TCP-порта на котором будет доступен протокол SSH.

      По умолчанию на маршрутизаторе указан 22 TCP-порт, который является стандартным для протокола SSH.



      1. При организации доступа до маршрутизатора из публичной сети желательно ограничить список ip-адресов, которым разрешен доступ до маршрутизатора.

      Для примера, на маршрутизаторе уже создан ip-интерфейс, подключенный к публичной сети, и он включен в зону безопасности WAN

      esr(config)# security zone WAN
      esr(config-zone)# exit
      esr(config)# interface gigabitethernet 1/0/1
      esr(config-if-gi)#   security-zone WAN
      esr(config-if-gi)#   ip address 192.0.2.1/30
      esr(config-if-gi)# exit
      esr(config)# ip route 0.0.0.0/0 192.0.2.2



      Для разрешения доступа к маршрутизатору из публичной сети с узлов 198.51.100.15 и 203.0.113.74 по протоколу SSH на порт 65022 необходимо применить следующую конфигурацию:

      esr(config)# object-group service SSH
      esr(config-object-group-service)#   port-range 65022
      esr(config-object-group-service)# exit
      esr(config)#
      esr(config)# object-group network REMOTE_SSH
      esr(config-object-group-network)#   ip address-range 198.51.100.15
      esr(config-object-group-network)#   ip address-range 203.0.113.74
      esr(config-object-group-network)# exit
      esr(config)# security zone-pair WAN self
      esr(config-zone-pair)#   rule 10
      esr(config-zone-pair-rule)#     action permit
      esr(config-zone-pair-rule)#     match protocol tcp
      esr(config-zone-pair-rule)#     match source-address REMOTE_SSH
      esr(config-zone-pair-rule)#     match destination-port SSH
      esr(config-zone-pair-rule)#     enable
      esr(config-zone-pair-rule)#   exit
      esr(config-zone-pair)# exit



      Любые изменения конфигурации на маршрутизаторах ESR всупают в силу только после выполнения команды commit и confirm в привеллигированном режиме.



      esr# commit
      esr# confirm

      Источник:
      docs.eltex-co.ru

      [ESR] Создание L2GRE-туннеля на ESR
      Имеется необходимость прокинуть vlan из одного офиса в другой. Один из возможных вариантов на маршрутизаторах ESR - это L2GRE.

      Приступим к настройке маршрутизатора в офисе 1. Допустим, что уже имеется некоторая конфигурация:

      vlan 100
      exit



      bridge 100
       vlan 100
       enable
      exit



      interface gigabitethernet 1/0/1
       ip firewall disable
       ip address 192.168.12.1/24
      exit



      interface gigabitethernet 1/0/2
       mode switchport
       switchport access vlan 100
      exit



      На интерфейсе bridge 100 терменируется vlan 100. Интерфейс gigabitethernet 1/0/1 - аплинк в сторону интернета/канала связи. Создадим GRE туннель и добавим его в соответствующий bridge-groupe.



      tunnel gre 1
       mode ethernet - включаем режим L2.
       bridge-group 100
       local address 192.168.12.1 - адрес интерфейса аплинка
       remote address 192.168.12.2 - внешний адрес маршрутизатора офиса 2.
       enable
      exit



      Теперь приступим к настройке Офиса 2. На нем уже есть конфигурация вида:



      interface gigabitethernet 1/0/1
       ip firewall disable
       ip address 192.168.12.2/24
      exit

      Добавим Vlan 100 на интерфейс, который необходимо включить в этот Vlan и создадим соответствующий bridge:

      vlan 100
      exit

      bridge 100
       vlan 100
       enable
      exit

      interface gigabitethernet 1/0/2
       mode switchport
       switchport access vlan 100
      exit

      Далее аналогичным офису 1 способом создаем туннель:

      tunnel gre 1
       mode ethernet
       bridge-group 100
       local address 192.168.12.2
       remote address 192.168.12.1
       enable
      exit

      Готово.

      Источник:
      docs.eltex-co.ru

      [ESR] Фильтрация по спискам url при работе с BRAS
      При работе BRAS на ESR, есть возможность разрешить или запретить доступ для требуемых url с использованием внешнего HTTP/HTTPS(WEB) сервера, на котором будут храниться списки разрешенных/запрещенных url.

      Принцип конфигурирования:

      • На ESR настраивается функционал BRAS с указанием параметров RADIUS-сервера с настройками абонентов и WEB-сервера содержащего списки разрешенных/запрещенных url.
      • Для абонента BRAS, в настройках RADIUS описываются именf файлов содержащих разрешенные и запрещенные ресурсы.
      • На WEB-сервере размещаются списки разрешенных/запрещенных url с именами, соответствующими настройкам в RADIUS.

      Принцип работы функционала:

      • При авторизации абонента на BRAS:
        • ESR получает от RADIUS-сервера имена имена списков разрешенных/запрещенных url;
        • Скачивает и применяет соответствующие списки разрешенных/запрещенных url для абонента.
      • В момент, когда абонент BRAS запрашивает в интернете тот или иной ресурс, происходит проверка по примененным для него спискам разрешенных/запрещенных url.

      Есть возможность составлять списки разрешенных/запрещенных url в формате regexp.



      1) Конфигурация BRAS на ESR.

      object-group url defaultserv
        url https://eltex-co.ru/
      exit

      syslog console debug

      username techsupport

        password encrypted
      $6$dArYxEkFjWgMtgf8$gtlzWm1YLBrFhqmVdzKu6B7CCBV4TPnYeDK6zCGF3.LuN2NNwFSPZCGatezKJolD4VzeqCKNpNdvOf7q3tF/I1
      exit
      aaa authentication login auth_test radius
      radius-server host 192.168.0.1
        key ascii-text encrypted 8CB5107EA7005AFF
        source-address 192.168.0.10
      exit
      aaa radius-profile bras_radius
        radius-server host 192.168.0.1
      exit
      aaa radius-profile bras_radius_servers
        radius-server host 192.168.0.1
      exit
      das-server das
        key ascii-text encrypted 8CB5107EA7005AFF
      exit
      aaa das-profile bras_das
        das-server das
      exit
      line telnet
        login authentication auth_test
      exit

       tech-support login enable
      ystem fan-speed auto

       vlan 10
      exit



      ip access-list extended BYPASS
        rule 1
          action permit
          match protocol udp
          match source-port 68
          match destination-port 67
          enable
        exit
        rule 2
          action permit
          match protocol udp
          match destination-port 53
          enable
        exit
        rule 3
        exit
      exit



      ip access-list extended INTERNET
        rule 1
          action permit
          enable
        exit
      exit



      subscriber-control filters-server-url http://192.168.0.1:8000/   # запрос списков url с http/https сервера(web сервера)
      subscriber-control
        aaa das-profile bras_das
        aaa sessions-radius-profile bras_radius
        aaa services-radius-profile bras_radius_servers
        nas-ip-address 192.168.0.10
        session ip-authentication
        bypass-traffic-acl BYPASS
        default-service
          class-map BYPASS
          filter-name local defaultserv
          filter-action permit
          default-action redirect https://eltex-co.ru/
          session-timeout 121
        exit
        enable
      exit



      bridge 10
        description LocalNetwork
        vlan 10
        ip firewall disable
        ip address 172.16.0.1/24
        ip helper-address 192.168.16.1
        service-subscriber-control any
        location USER
        enable
      exit



      interface gigabitethernet 1/0/1
        description to_FreeRadius
        ip firewall disable
        ip address 192.168.0.10/24
      exit
      interface gigabitethernet 1/0/3.10
        bridge-group 10
        ip firewall disable
      exit
      interface gigabitethernet 1/0/4
        description WAN
        ip firewall disable
        ip address <ipaddr>
      exit



      security passwords history 0
      nat source
        ruleset factory
          to interface gigabitethernet 1/0/4
          rule 10
            description "replace 'source ip'by outgoing interface ip address"
            action source-nat interface
            enable
          exit
        exit
      exit



      ip route 0.0.0.0/0 <>



      Диагностика:

      esr-1200# show subscriber-control sessions status
      Session id User name IP address MAC address Interface Domain
      -------------------- --------------- --------------- ----------------- ------------------ ---------------
      1224979098644774945 Bras_user 172.16.0.20 a8:f9:4b:ac:9f:33 gi1/0/3.10 --
      1224979098644774944 Bras_user_2 172.16.0.10 a8:f9:4b:ab:a9:ae gi1/0/3.10 --

       esr-1200# show subscriber-control services status
      ervice id Session id Service name User name Quota volume Quota time
      (Bytes) (Seconds)
      -------------------- -------------------- --------------- --------------- -------------- --------------
      1261007895663738900 1224979098644774935 A INTERNET Bras_user -- --
      1261007895663738899 1224979098644774934 A INTERNETDY Bras_user_2 -- --

       esr-1200# clear subscriber-control sessions



      Включение debug:

      esr-1200# debug
      esr-1200(debug)# debug bras error
      esr-1200(debug)# debug bras debug
      esr-1200(debug)# debug bras coa
      esr-1200(debug)# debug bras radius
      esr-1200(debug)# debug bras radius-err
      esr-1200(debug)# debug bras netlink
      esr-1200(debug)# debug bras netlink-err
      esr-1200(debug)# debug bras warn
      esr-1200(debug)# end



      2) Конфигурация freeradius:

      freeradius/users:

      "172.16.0.20" Cleartext-Password := "172.16.0.20"
      User-Name = "Bras_user",
      Session-Timeout = 259200,
      Idle-Timeout = 259200,
      Cisco-Account-Info = "AINTERNET"                          # INTERNET - название сервиса для клиента с ip 172.16.0.20

       "172.16.0.10" Cleartext-Password := "172.16.0.10"
      User-Name = "Bras_user_2",
      Session-Timeout = 259200,
      Idle-Timeout = 259200,
      Cisco-Account-Info = "AINTERNETDY"                        # AINTERNETDY - название сервиса для клиента с ip 172.16.0.10

       INTERNET Cleartext-Password := "INTERNET"
      User-Name = "INTERNET",
      Cisco-AVPair = "subscriber:traffic-class=INTERNET",          #INTERNET - название acl на esr(bras)
      Cisco-AVPair += "subscriber:filter-id=white;subscriber:filter-action=permit",      # white - имя списка доступа url, разрешенных для данного сервиса(INTERNET)
      Cisco-AVPair += "subscriber:filter-id=black;subscriber:filter-action=deny",        # black - имя списка доступа url, запрещенных для данного сервиса(INTERNET)
      Cisco-AVPair += "subscriber:flow-status=enabled"

       INTERNETDY Cleartext-Password := "INTERNETDY"
      User-Name = "INTERNETDY",
      Cisco-AVPair = "subscriber:traffic-class=INTERNET",          #INTERNET - название acl на esr(bras)
      Cisco-AVPair += "subscriber:filter-id=white;subscriber:filter-action=permit",      # white - имя списка доступа url, разрешенных для данного сервиса(INTERNETDY)
      Cisco-AVPair += "subscriber:filter-id=black_2;subscriber:filter-action=deny",      # black_2 - имя списка доступа url, запрещенных для данного сервиса(INTERNETDY)
      Cisco-AVPair += "subscriber:flow-status=enabled"



      freeradius/clients.conf:
      client BRAS {
      ipaddr = 192.168.0.10
      secret = password
      }

      freeradius -X - запуск freeradius в режиме отладки



      3) HTTP/HTTPS(WEB) сервер:

      Запуск web сервера на Linux из деректории /Документы/http

      root@comp:~/Документы/http# python3 -m http.server 8000

      В директории /Документы/http хранятся списки доступа с именами black/black_2/white. URL в списках доступа рекомендуется хранить в формате regexp.

      Источник:
      docs.eltex-co.ru

      [ESR] Фильтрация трафика с помощью firewall в одном широковещательном домене
      Фильтрации трафика в одном широковещательном домене возможно осуществить c помощью zone based firewall и использованием команды ports firewall enable.

      Рассмотрим пример, в котором необходимо Хосту 1 запретить отправлять трафик ICMP, проходящий через ESR, то есть ESR выступает в качестве firewall, а также узла коммутации.  В данном примере используется ESR-1000.



      Конфигурация ESR:

      esr-1000# sh ru
      object-group network host_1
       ip address-range 192.168.1.10
      exit

       system fan-speed auto

       no spanning-tree

       ecurity zone trusted
      exit

      bridge 1
       ports firewall enable
       security-zone trusted
       enable
      exit

      interface gigabitethernet 1/0/23
       mode hybrid
       bridge-group 1
      exit
      interface gigabitethernet 1/0/24
       mode hybrid
       bridge-group 1
      exit
      security zone-pair trusted trusted
       rule 1
        action deny
        match protocol icmp
        match source-address host_1
        enable
       exit
       rule 2
        action permit
        enable
        exit
      exit



      В данной конфигурации блокируется протокол ICMP для ip пакетов, имеющих src ip 192.168.1.10.

      Дамп трафика при запросе по ICMP Хоста 2 с Хоста 1:



      esr-1000# monitor gigabitethernet 1/0/23 protocol icmp packets 4

       17:37:18.952310 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11170, offset 0, flags [DF], proto ICMP (1), length 84)

       192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 1, length 64

       17:37:19.953428 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11270, offset 0, flags [DF], proto ICMP (1), length 84)

       192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 2, length 64

       17:37:20.954509 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11286, offset 0, flags [DF], proto ICMP (1), length 84)

       192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 3, length 64

       17:37:21.955584 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11370, offset 0, flags [DF], proto ICMP (1), length 84)

       192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 4, length 64



      В данном дампе трафика отсутствуют ICMP echo reply.

      Дамп трафика при запросе по ICMP Хоста 1 с Хоста 2:

      esr-1000# monitor gigabitethernet 1/0/24 protocol icmp packets 4

       17:38:23.125035 a8:f9:4b:aa:38:1c > a8:f9:4b:ac:9f:32, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 3332, offset 0, flags [DF], proto ICMP (1), length 84)

       192.168.1.20 > 192.168.1.10: ICMP echo request, id 32, seq 1, length 64

       17:38:23.125467 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 14488, offset 0, flags [none], proto ICMP (1), length 84)

       192.168.1.10 > 192.168.1.20: ICMP echo reply, id 32, seq 1, length 64

       17:38:24.126133 a8:f9:4b:aa:38:1c > a8:f9:4b:ac:9f:32, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 3383, offset 0, flags [DF], proto ICMP (1), length 84)

       192.168.1.20 > 192.168.1.10: ICMP echo request, id 32, seq 2, length 64

       17:38:24.126536 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 14560, offset 0, flags [none], proto ICMP (1), length 84)

       192.168.1.10 > 192.168.1.20: ICMP echo reply, id 32, seq 2, length 64

      Источник:
      docs.eltex-co.ru

      [ESR] Формирование опции для DHCP сервера (options 121)
      Пример формирования 121й опции для DHCP сервера

      option rfc3442-classless-routes
      8, 10, 192,168,1,1,
      16, 192,168, 192,168,1,1,
      12, 172,16, 192,168,1,1,
      24, 192,168,200, 192,168,1,1;



      1. Необходимо перевести в hex payload опции, для этого воспользуемся скриптом:

      # cat hex.py
      def hex_encode(route):
      return b"".join([b"%02x" % octet for octet in route])
      routes = [
      (
      # Paylod:
      8, 10, 192,168,1,1,
      16, 192,168, 192,168,1,1,
      12, 172,16, 192,168,1,1,
      24, 192,168,200, 192,168,1,1
      # end.
      )
      ]
      print(b"".join(hex_encode(route) for route in routes))



      1. Получим байты нагрузки:

      # python hex.py
      080ac0a8010110c0a8c0a801010cac10c0a8010118c0a8c8c0a80101



      1. Сконфигурируем опцию на сервере (Начинаем с "0x" и далее байты, полученные в п.2):

      sh ru dhcp:

      ip dhcp-server pool la
      option 121 hex-bytes 0x080ac0a8010110c0a8c0a801010cac10c0a8010118c0a8c8c0a80101

      В дампе можно посмотреть содержимое передаваемой опции:

      Classless-Static-Route Option 121, length 28: (10.0.0.0/8:192.168.1.1),(192.168.0.0/16:192.168.1.1),(172.16.0.0/12:192.168.1.1),(192.168.200.0/24:192.168.1.1)

      На DHCP клиенте:

      D * 10.0.0.0/8 [1/0] via 192.168.1.1  [static 03:03:31]
      D * 192.168.0.0/16 [1/0] via 192.168.1.1  [static 03:03:31]
      D * 192.168.200.0/24 [1/0] via 192.168.1.1 [static 03:03:31]
      D * 172.16.0.0/12 [1/0] via 192.168.1.1 static 03:03:31]

      Перевод в шеснадцатиричную систему можно выполнить и в ручном режиме, но запись в CLI необходимо начинать с "0x"

      Источник:
      docs.eltex-co.ru

      [ESR] Функциональные лицензии на сервисные маршрутизаторы ESR
      Список доступных функциональных лицензий ESR Поддержка функциональных лицензий на различных моделях ESR Процедура применения лицензии на ESR

      Список доступных функциональных лицензий ESR

      На данный момент для линейки сервисных маршрутизаторов ESR представлены следующие функциональные лицензии:

      • BRAS -
      • BRAS-DEMO -
      • WIFI -
      • WIFI DEMO -
      • WISLA - лицензия активирует возможность конфигурирования IP SLA тестов в режиме wisla.
      • IPS - лицензия открывает доступ к командам настройки системы IDS/IPS.
      • IPS-DEMO - лицензия открывает доступ к командам настройки системы IDS/IPS с ограничением производительности (система IDS/IPS будет работать на одном ядре процессора).
      • AS DEMO - лицензия открывает доступ к командам настройки системы Antispam.



      Поддержка функциональных лицензий на различных моделях ESR

      Доступность вышеописанных лицензий на различных моделях линейки сервисных маршрутизаторов ESR представлена ниже в виде таблицы:



      BRAS-DEMO

      BRAS

      WI-FI DEMO

      WI-FI

      WISLA

      IPS-DEMO

      IPS

      AS DEMO

      ESR-10

      + +     + + + +

      ESR-12V(F)

      + +     + + + +

      ESR-20

      + +     + + + +

      ESR-21

      + +     + + + +

      ESR-100

      + +     + + + +

      ESR-200

      + +     + + + +

      ESR-1000

      + + + + + + + +

      ESR-1200

      + + + + + + + +

      ESR-1500

      + + + + + + + +
      ESR-1511 + + + + + + + +

      ESR-1700

      + + + + + + + +
      ESR-3100 + + + + + + + +

      Процедура применения лицензии на ESR

      Для применения лицензии на сервисном маршрутизаторе ESR файл с лицензией требуется загрузить на ESR в раздел system:license с помощью команды copy. Поддержана загрузка по сети по протоколам FTP, TFTP, SFTP, SCP, HTTP, а также загрузка с USB и MMC носителя:



      esr# copy tftp://192.168.34.2:/licence system:licence
      |******************************************| 100% (672B) Licence loaded successfully. Please reboot system to apply changes.
      esr-1200#



      После этого добавленную лицензию будет видно в выводе команды show licence:

      esr# show licence
      Active licence not found!



      After reboot:
      -------------------
      Name:    Eltex
      Version: 1.0
      Type:    ESR-1200
      S/N:     NP0C000022
      MAC:     A8:F9:4B:AB:D7:00
      Features:
       IPS - Intrusion Prevention System
      esr#
      esr#

      Для активации загруженной лицензии требуется перезагрузка устройства. После перезагрузки лицензия станет активной:

      esr# show licence
      Licence information
      -------------------
      Name:    Eltex
      Version: 1.0
      Type:    ESR-1200
      S/N:     NP0C000022
      MAC:     A8:F9:4B:AB:D7:00
      Features:
       IPS - Intrusion Prevention System
      esr#
      esr#



      На сервисных маршрутизаторах ESR загружаемая лицензия затирает уже активную лицензию! В случае, если в загружаемой лицензии отсутствует функционал, который был в уже активной лицензии, то после перезагрузки этот функционал перестанет работать:

      esr# show licence
      Licence information
      -------------------
      Name:    Eltex
      Version: 1.0
      Type:    ESR-1200
      S/N:     NP0C000022
      MAC:     A8:F9:4B:AB:D7:00
      Features:
       WIFI - Wi-Fi controller

       After reboot:
      ------------------
      Name:    Eltex
      Version: 1.0
      Type:    ESR-1200
      S/N:     NP0C000022
      MAC:     A8:F9:4B:AB:D7:00
      Features:
       IPS - Intrusion Prevention System
      esr-1200#



      В примере выше после перезагрузки устройства будет заблокирован доступ к функционалу под лицензией WIFI и все текущие настройки в конфигурации, связанные с Wi-Fi, перестанут быть активными.

      Таким образом в случае расширения списка доступного функционала, при обращении в техническую поддержку или коммерческий отдел компании "Eltex" необходимо сообщать информацию о списке уже активных лицензий, чтобы новый лицензионный файл уже содержал используемые функциональные лицензии.

      Источник:
      docs.eltex-co.ru

      [ESR] Закрываются сессии SSH, Telnet, Oracle DB на маршрутизаторе серии ESR
      Stateful Firewall сервисного маршрутизатора ESR закрывает неактивные сессии, в том числе и сессий TCP: SSH, Telnet и т.д.

      Для поддержания сессии в активном состоянии необходимо настроить передачу keepalive пакетов. Опция отправки keepalive настраивается в клиенте SSH, например для клиента PuTTY раздел “Соединение”.

      В свою очередь, на маршрутизаторе можно выставить время ожидания до закрытия активных сессий TCP (в примере выставлен 1 час):

      esr(config)# ip firewall sessions tcp-estabilished-timeout 3600

      Изменения конфигурации вступают в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed



      Размер таблиц активных и конкурирующих сессий можно настраивать:

      esr(config)# ip firewall sessions max-expect
      1-8553600 Size of expectation table

      esr(config)# ip firewall sessions max-tracking
      1-8553600 Size of connection tracking table

      Источник:
      docs.eltex-co.ru

      [ESR] Не удается обновить дату/время по NTP
      В заводской конфигурации (factory-config) прописан параметр: ntp broadcast-client enable

      Данной командой включается режим приёма широковещательных сообщений от NTP-серверов.

      Маршрутизатор работает в качестве NTP-клиента. Если в конфигурации устройства заданы NTP пиры и серверы, то в широковещательном режиме они игнорируются.

      Соответственно, при указании NTP сервера дата и время не обновится.



      ntp enable
        ntp server 115.0.0.2
      exit



      Для устранения проблемы необходимо удалить ntp broadcast-client из конфигурации:

      no ntp broadcast-client enable



      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed



      Необходимо не забывать, что источник синхронизации должен быть достаточно стабильным с небольшим stratum (1-3).

      Источник:
      docs.eltex-co.ru

      [ESR] Не удается получить маршрут по BGP/OSPF, организованному в VRF
      Проблема: Не удалось получить маршруты по BGP и/или OSPF, сконфигурированных в VRF. Соседство успешно устанавливается, но в записи маршрутов в RIB отказано: %ROUTING-W-KERNEL: Can not install route. Reached the maximum number of BGP routes in the RIB

      Решение:

      Необходимо выделить ресурс RIB для VRF, по умолчанию весь RIB выделен под global таблицу маршрутизации.

      Делаем это в режиме конфигурирования VRF:

      esr(config)# ip vrf <NAME>
      esr(config-vrf)# ip protocols ospf max-routes 12000
      esr(config-vrf)# ip protocols bgp max-routes 1200000
      esr(config-vrf)# end

      Изменения конфигурации вступают в действие после применения:

      esr# commit
      Configuration has been successfully committed
      esr# confirm
      Configuration has been successfully confirmed

      Источник:
      docs.eltex-co.ru

      [ESR] Настройка OpenVPN на ESR
      Алгоритм настройки OpenVPN на сервисных маршрутизаторах Eltex:

      1) Для ОС Windows cкачаем с официального сайта дистрибутив клиента. Для ОС Linux устанавливаем пакет из репозитория разработчика дистрибутива.

      Далее все примеры команд будут приведены для OC Windows, пути расположения файлов будут отличаться в зависимости от особенностей конкретного дистрибутива, информацию о расположении можно получить из соответствующих man страниц.

      2) Устанавливаем программу. Нажимаем кнопку "Customize" и выбираем установку компонента.

      EasyRSA Certificate Management Scripts (специально созданная программа по созданию ключей и сертификатов, которая использует openssl для выполнения действий с ключами и сертификатами) она нам понадобится для генерации ключей и сертификатов.

      3) Указываем путь. В будущем он нам понадобится, поэтому запомните его. В нашем случае мы используем стандартный путь: C:\Program Files\OpenVPN.

      4) После установки заходим в C:\Program files\OpenVPN\easy-rsa (путь, который указали в п. 3 \easy-rsa).

      Открываем vars.example блокнотом и редактируем его (блокнот надо запустить с правами администратора, чтобы иметь права на запись в папку).

      Редактируем строки

      #set_var EASYRSA_REQ_COUNTRY "US"
      #set_var EASYRSA_REQ_PROVINCE "California"
      #set_var EASYRSA_REQ_CITY "San Francisco"
      #set_var EASYRSA_REQ_ORG "Copyleft Certificate Co"
      #set_var EASYRSA_REQ_EMAIL "me@example.net"
      #set_var EASYRSA_REQ_OU "My Organizational Unit"
      #set_var EASYRSA_CA_EXPIRE 3650
      #set_var EASYRSA_CERT_EXPIRE 825
      Убираем знак комментария в начале (#) и задаём требуемые значения:

      • страна
      • регион
      • город
      • организация
      • почта администратора
      • подразделение
      • время действия корневого и пользовательских сертификатов в днях

      Строку #set_var EASYRSA_OPENSSL приводим к виду:
      set_var EASYRSA_OPENSSL "..bin/openssl.exe"
      Сохраняем файл как vars (без расширения!).

      5) Запускаем командную строку от имени администратора, не закрываем окно до конца процесса генерации сертификатов.

      6) Поочерёдно выполняем следующие три команды
      cd: C:\Program files\OpenVPN\easy-rsa (путь, который указали в п. 3 \easy-rsa).
      EasyRSA-Start.bat

      В итоге мы должны увидеть вот такое окно:

      Настройка OpenVPN на ESR Eltex

      7) Инициализируем pki командой ./easyrsa init-pki

      8) Генерируем ключ Диффи Хельмана - команда ./easyrsa gen-dh
      Генерация займёт некоторое время. Дождитесь окончания.

      9) Генерируем ключ центра сертификации (CA) - ./easyrsa build-ca nopass
      На запросы ввода пароля
      Enter PEM pass phrase:
      Verifying - Enter PEM pass phrase:
      придумываем и запоминаем пароль, затем вводим его. На запрос
      Common Name (eg: your user, host, or server name) [Easy-RSA CA]:
      вводим enter

      10) Генерируем сертификат сервера - команда ./easyrsa build-server-full ESR nopass
      На запросы
      Enter PEM pass phrase:
      Verifying - Enter PEM pass phrase:
      придумываем и вводим пароль от сертификата, а на запрос

      Enter pass phrase for c:/Program Files/OpenVPN/easy-rsa/pki/private/ca.key:

      вводим пароль, использованный при генерации СА сертификата. При успешно выполнении увидим текст вида:

      Write out database with 1 new entries

      Data Base Updated

      11) Генерируем сертификат клиента ./easyrsa build-client-full Alli nopass
      Тут важно отметить, что имя сертификата (Alli в данном примере) должно совпадать с именем соответствующего пользователя в настройках OpenVPN сервера на ESR. Ответы на вопросы аналогичны предыдущему пункту. Если пользователей несколько - надо генерировать несколько клиентских сертификатов.

      12) Выходим из оболочкие EasyRSA командой exit
      Генерируем ключ для tls аутентификации:
      ..\bin\openvpn.exe --genkey secret ta.key

      13) Генерация сертификатов окончена.
      Сертификат СА.crt, ключ Диффи Хельмана dh.pem будут находиться в папке C:\Program files\OpenVPN\easy-rsa\pki. Сертификаты сервера и клиентов будут в папке C:\Program Files\OpenVPN\easy-rsa\pki\issued. А ключи - в папке C:\Program Files\OpenVPN\easy-rsa\pki\private. Ключ tls-auth ta.key в папке C:\Program Files\OpenVPN\easy-rsa.

      14) Переходим к настройке ESR.

      Загрузим сертификаты в маршрутизатор. Для этого воспользуемся TFTP сервером (также можно загружать сертификаты и через FTP/SCP либо USB/SD, 192.168.16.10 в данном примере—адрес АРМ с tftp сервером).

      esr-200# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
      esr-200# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
      esr-200# copy tftp://192.168.16.10:/ESR.key certificate:server-key/ESR.key
      esr-200# copy tftp://192.168.16.10:/ESR.crt certificate:server-crt/ESR.crt
      esr-200# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key

      Проверить, что загрузка прошла успешно можно командой

      esr-200# sh crypto certificates
      Type               Total
      ------------     -------
      ca                    1
      dh                    1
      server-key       2
      server-crt        1
      client-key        1
      client-crt         1
      ta                     1
      crl                    0

      Далее выполняем настройку:

      esr-200# config
      esr-200(config)# remote-access openvpn GenOffice // Создаем сервер и даем ему имя
      esr-200(config-openvpn-server)# network 10.10.100.0/24 // Определяем сеть из которой будут выделяться адреса клиентам
      esr-200(config-openvpn-server)# protocol tcp // Выбираем протокол по которому будет работать сервер (tcp/udp)
      esr-200(config-openvpn-server)# tunnel ip // Выбираем на каком уровне будет работать (l2 ethetnet/l3 ip)
      esr-200(config-openvpn-server)# encryption algorithm aes128 //Выбираем алгоритм шифрования
      esr-200(config-openvpn-server)# authentication algorithm sha-256 //Алгоритм аутентификации
      esr-200(config-openvpn-server)# certificate ca ca.crt //
      esr-200(config-openvpn-server)# certificate dh dh.pem //
      esr-200(config-openvpn-server)# certificate server-key ESR.key //Указываем загруженные ранее сертификаты
      esr-200(config-openvpn-server)# certificate server-crt ESR.crt //
      esr-200(config-openvpn-server)# certificate ta ta.key //
      esr-200(config-openvpn-server)# security-zone trusted // Указываем зону безопасности
      esr-200(config-openvpn-server)# route 192.168.1.0/24, 192.168.3.0/24
      // Добавляем маршруты к сетям, которые будут доступны клиентам через удалённое соединение
      esr-200(config-openvpn-server)# enable // Включаем сервер

      Предположим что клиенту необходимо дать статический IP. Тогда для данного клиента (в примере используется имя сертификата Alli) необходимо произвести следующие настройки:

      esr-200(config-openvpn-server)# username Alli
      esr-200(config-openvpn-user)# ip address 10.10.100.202
      esr-200(config-openvpn-user)# exit

      Также, можно указать какую-либо удалённую сеть, находящуюся «за» удалённым клиентом, это делается командой:

      esr-200(config-openvpn-user)# subnet 192.168.3.0/24

      Даже если никаких специфических настроек для клиента не требуется, его всё равно необходимо завести в настройках сервера!

      esr-200(config-openvpn-server)# username Alli
      esr-200(config-openvpn-user)# exit

      Если необходимо, что бы несколько клиентов подключались через один сертификат, то используем опцию duplicate-cn в настройках сервера:

      esr-200(config-openvpn-server)# duplicate-cn
      esr-200(config-openvpn-server)# exit

      В случае, если на внешнем интерфейсе используется межсетевой экран, необходимо разрешить прохождение трафика из зоны внешнего интерфейса (пусть это будет untrusted) к зоне self, в нашем примере - протокол tcp и порт по умолчанию 1194:

      esr-200(config)# object-group service OpenVPN
      esr-200(config-object-group-service)# port-range 1194
      esr-200(config-object-group-service)# exit
      esr-200(config)# security zone-pair untrusted self
      esr-200(config-zone-pair)# rule 100
      esr-200(config-zone-pair-rule)# action permit
      esr-200(config-zone-pair-rule)# match protocol tcp
      esr-200(config-zone-pair-rule)# match destination-port OpenVPN
      esr-200(config-zone-pair-rule)# enable
      esr-200(config-zone-pair-rule)# end
      esr-200# commit
      esr-200# confirm

      Для настройки клиента надо поместить файлы ca.crt, ta.key, и сертификат/ключ пользователя (в нашем примере Alli.crt, Alli.key) в папку OpenVPN\config\client, которая в windows по умолчанию находится в домашней папке пользователя (например для пользователя 123 путь будет C:\Users\123\OpenVPN\config\client) и создать там конфигурационный файл, например ESR-200.ovpn следующего содержания (в строчке remote X.X.X.X заменить на реальный адрес ESR:

      client
      dev tun
      proto tcp
      remote X.X.X.X
      resolv-retry infinite
      nobind
      persist-key
      persist-tun
      ca ca.crt
      remote-cert-tls server
      tls-auth ta.key 1
      data-ciphers-fallback AES-128-CBC
      data-ciphers AES-128-CBC
      auth SHA256
      cert Alli.crt
      key Alli.key

      После сохранения файла настроек в доке панели задач Windows найти значок OpenVPN, щёлкнув правой кнопкой мышки, выбрать нужный сервер (по имени конфигурационного файла, ESR-200 в нашем примере) и нажать подключиться.

      Для настройки openvpn клиента на мобильных устройствах, например iOS, надо скачать клиента из AppStore, а конфигурационный файл привести к так называемому унифицированному формату, добавив в конец строки

      <ca>
      ##
      </ca>
      <cert>
      ####
      </cert>
      <key>
      ####
      </key>
      key-direction 1
      <tls-auth>
      ###
      </tls-auth>

      вставив вместо ### содержимое соответствующих сертификатов - ca.crt, Alli.crt, Alli.key, ta.key в нашем примере.

      Также необходимо закомментировать (или убрать) строки с указанием сертификатов:

      ca ca.crt
      cert Alli.crt
      key Alli.key
      tls-auth ta.key 1

      После этого, полученный файл надо передать на мобильное устройство (проще всего как почтовое вложение, или через iTunes) и открыть установленным OpenVPN клиентом.

      Унифицированный формат файла можно использовать и для конфигурации настольного клиента.

      На маршрутизаторе проверить, что клиент успешно подключен можно командой:

      esr-200# sh remote-access status
      User                  IP-address     Server
      ----------------  ---------------     --------------------------------------
      Alli                    192.168.86.2   openvpn(TulOffice)

      Рассчитать стоимость доставки ESR-200 Сервисный маршрутизатор
      Данный сервис поможет Вам узнать ориентировочную стоимость доставки Вашего товара
      Выберите маршрут
      Страна назначения
      Населенный пункт
      Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
      Оставаясь на сайте, Вы соглашаетесь с политикой их применения. Подробнее
      Подробнее
      Я согласен
      Ваш браузер сильно устарел.
      Обновите его до последней версии или используйте другой более современный.
      Пожалуйста, завершите проверку безопасности!
      0
      Ваш заказ
      Наименование Цена Количество Итого
      Сумма заказа:
      0 руб
