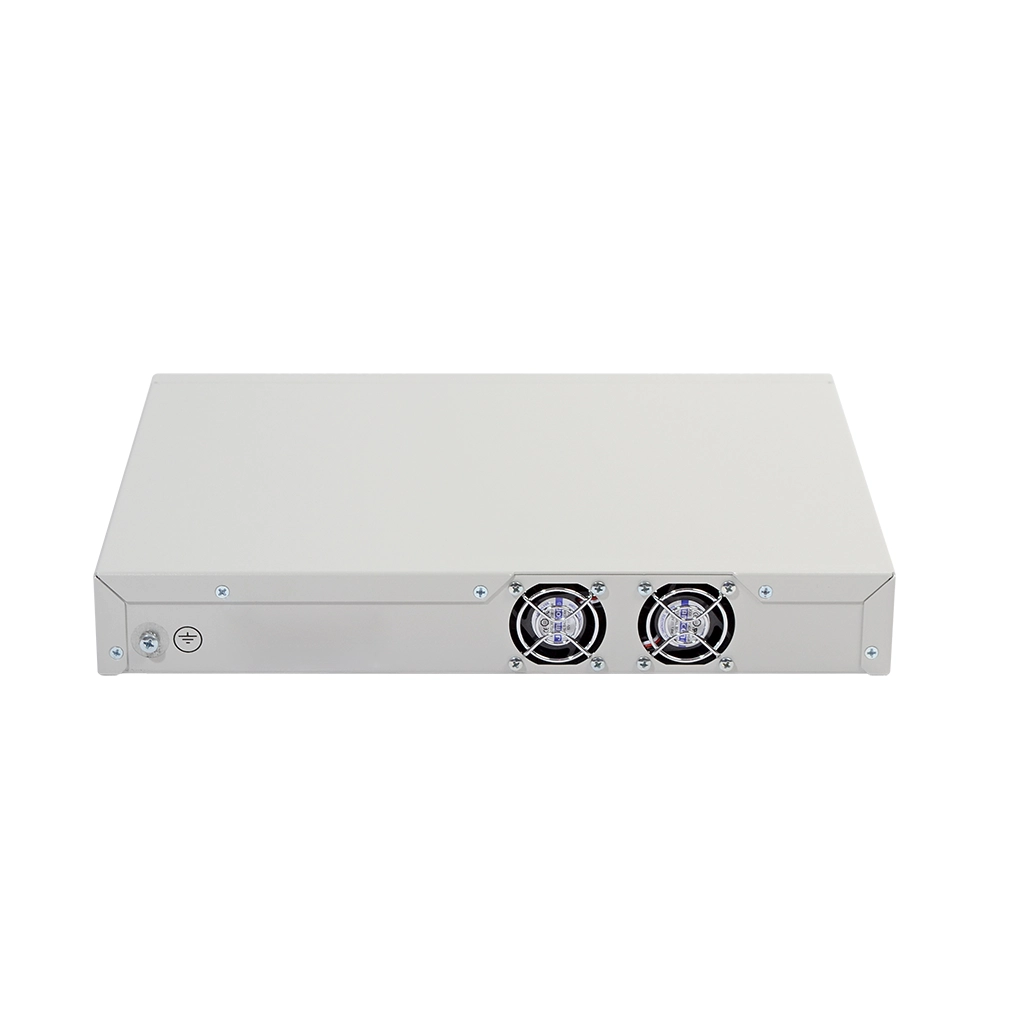

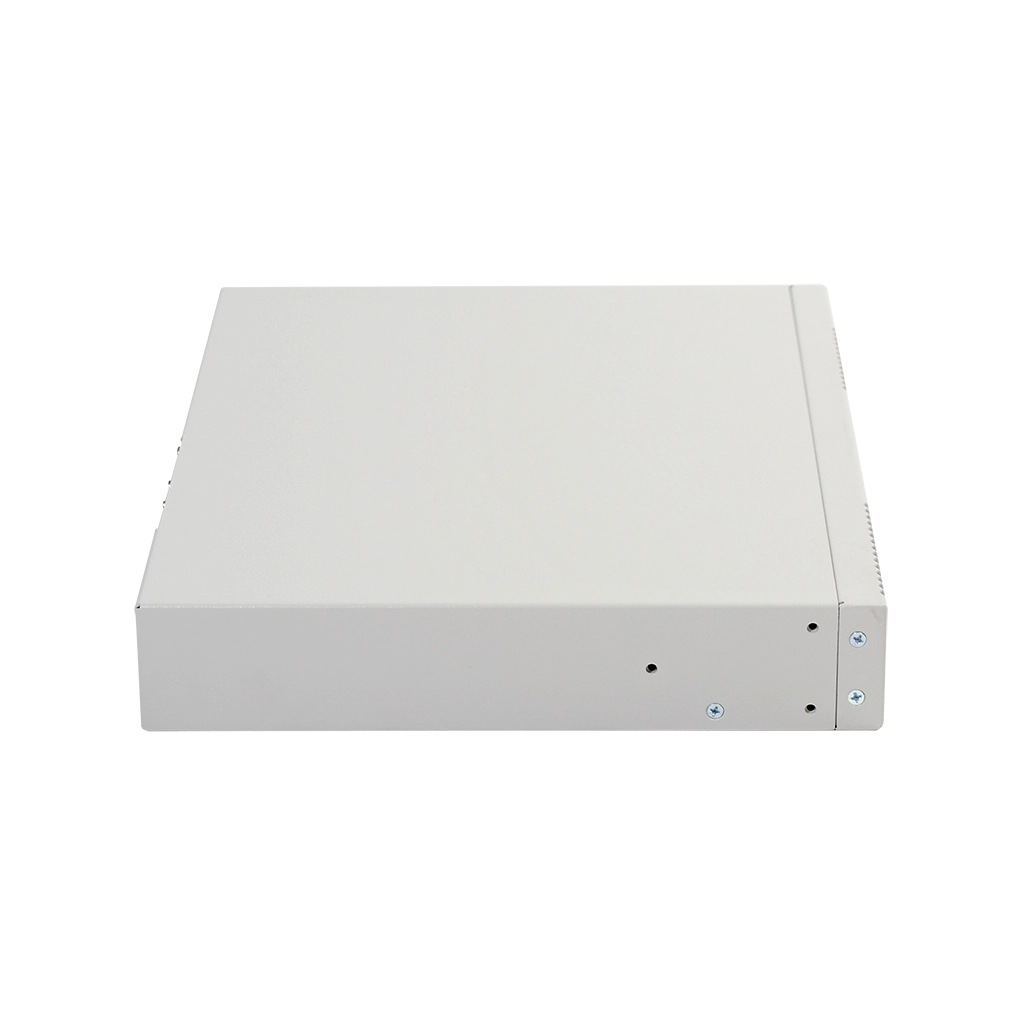

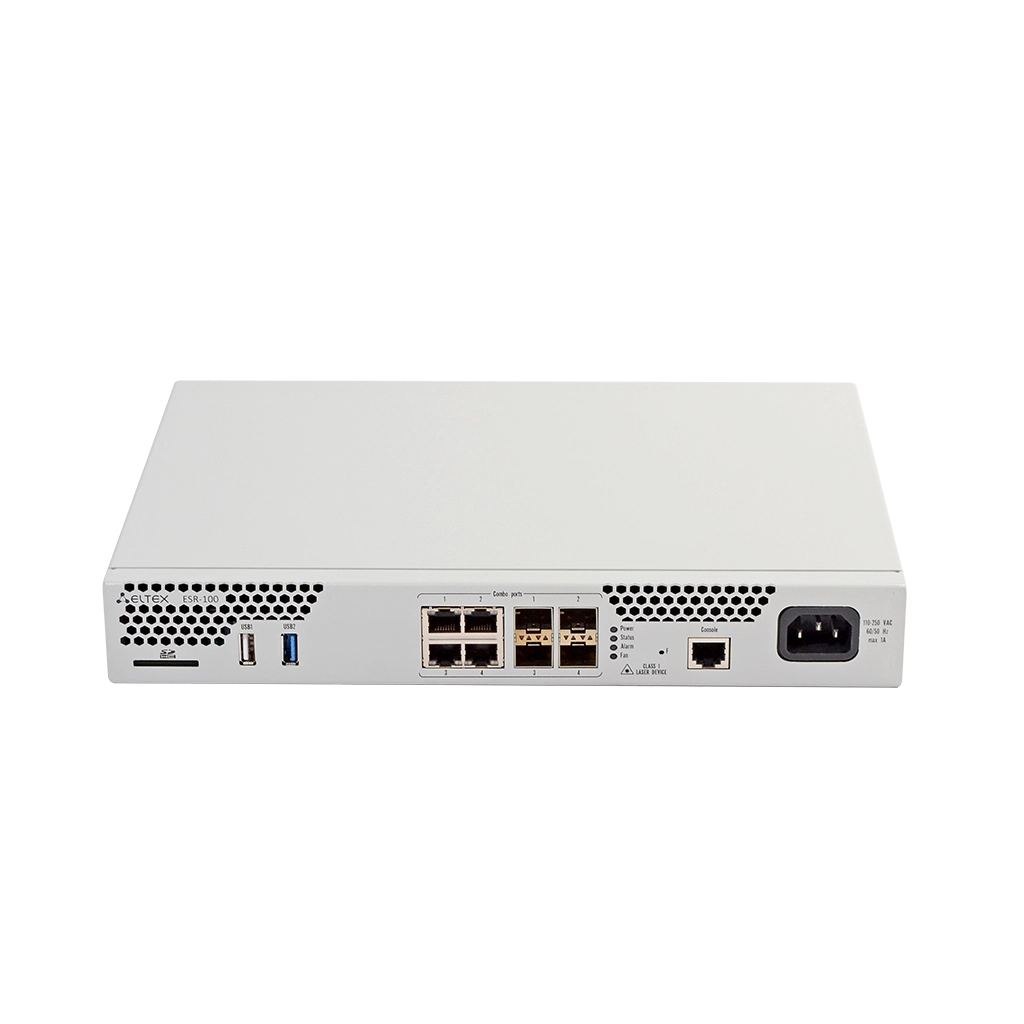

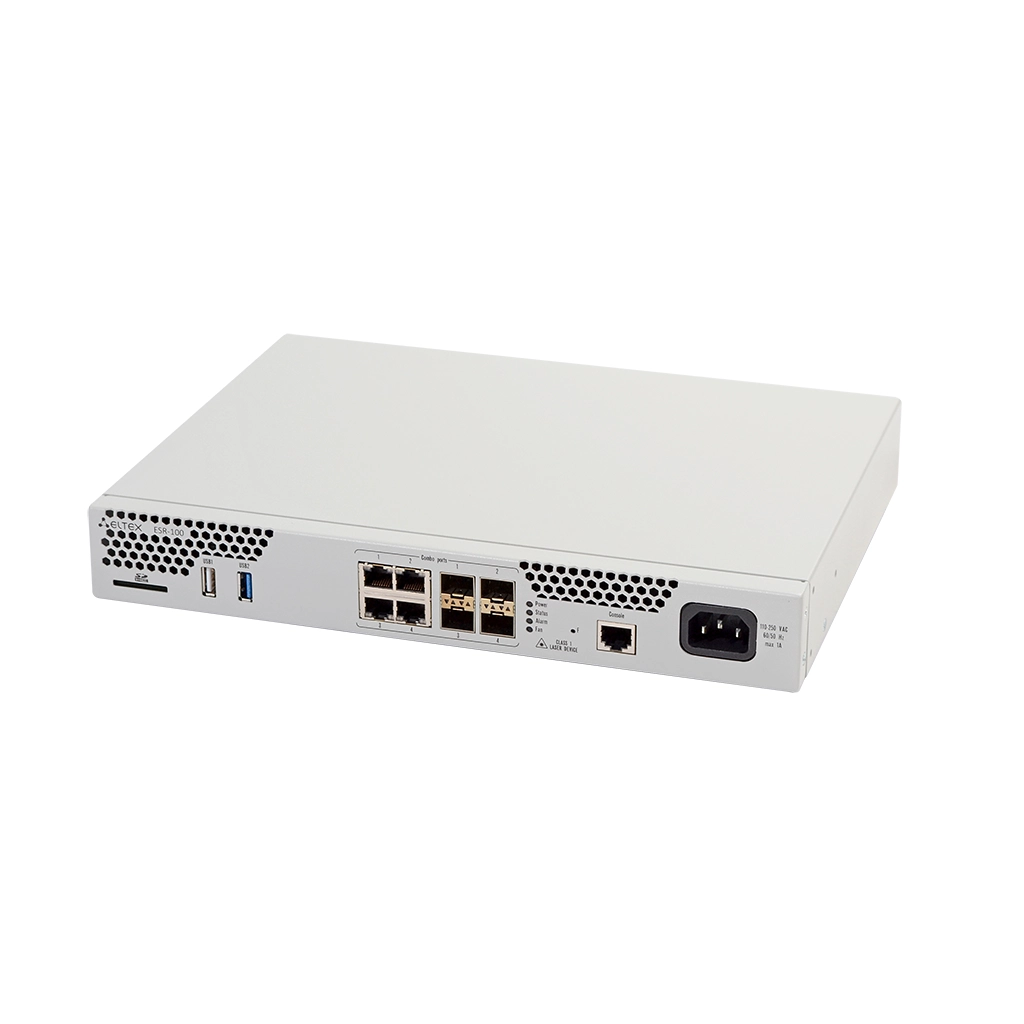

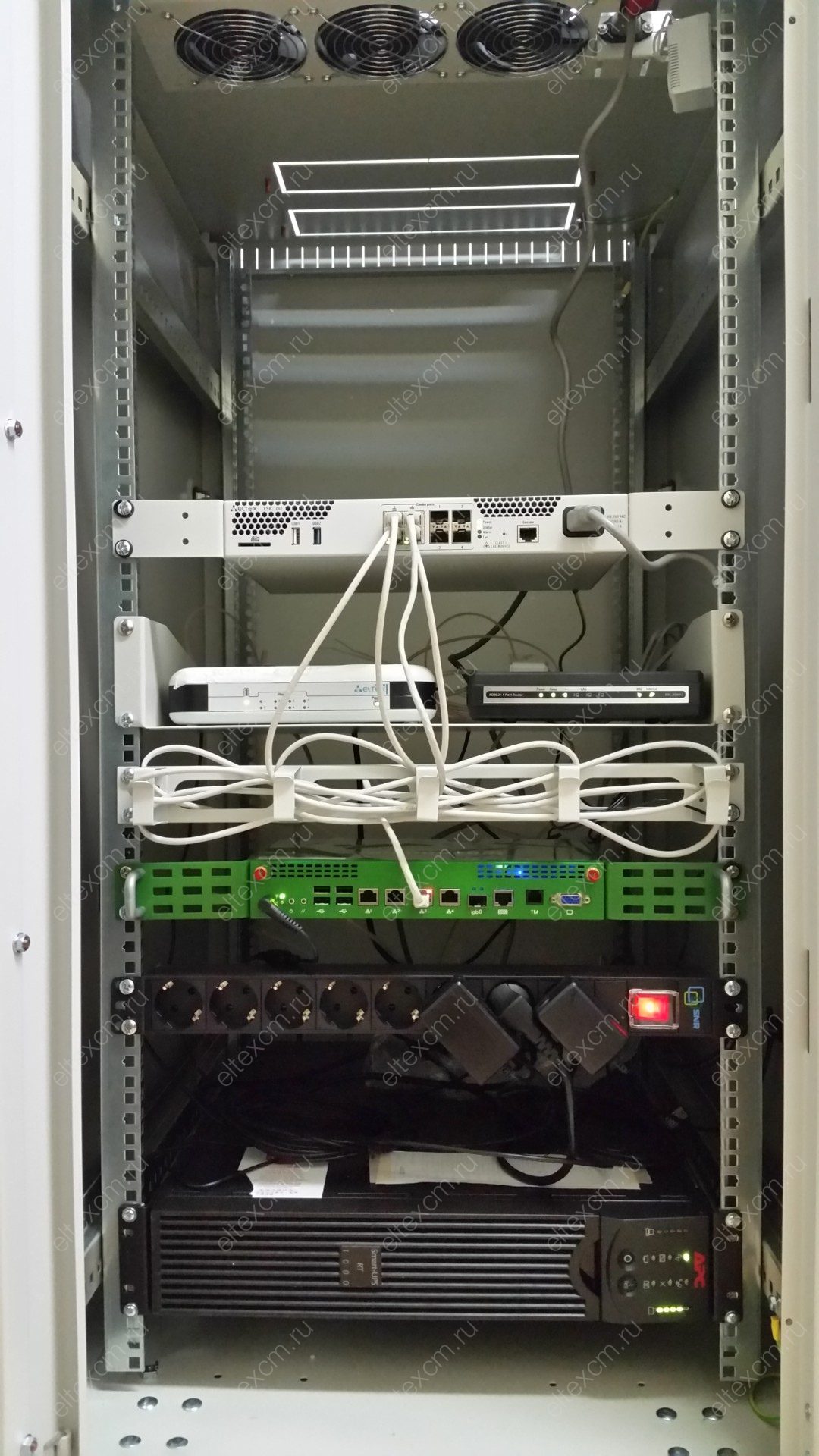

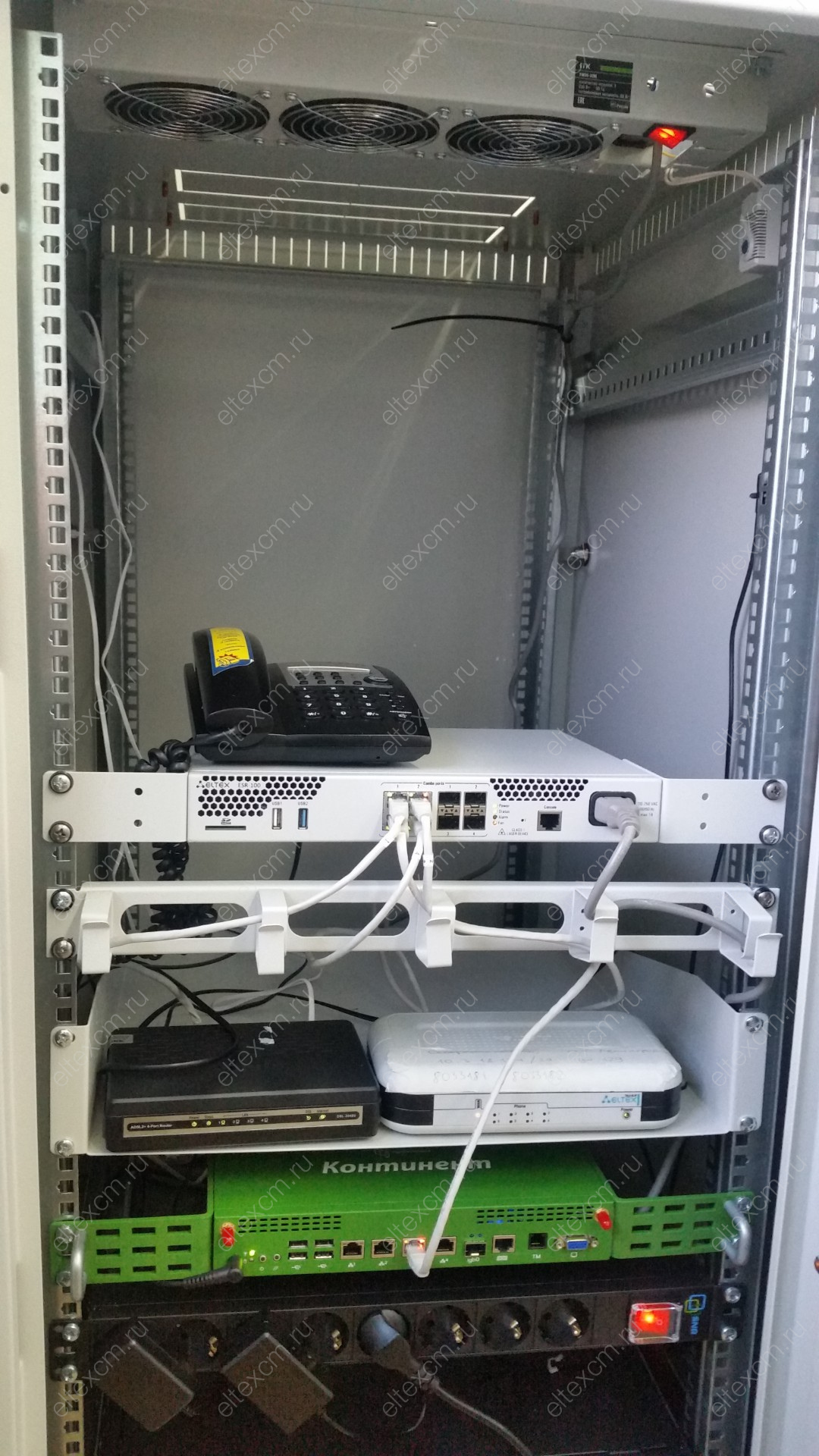

ESR-100 Сервисный маршрутизатор

Сервисный маршрутизатор ESR-100: 4х10/100/1000BASE-T, 4xCombo 10/100/1000BASE-T1000BASE-X SFP, предоставление сервисов NAT, Firewall, функции L2 и L3 маршрутизатора масштабируемое решение для различных областей применения развитый интерфейс

Eltex
Артикул: ESR-100
Цена GPL
В наличии
Москва 0 шт
Новосибирск 1 шт
Транзит с завода 500 шт
Гарантия: 12 мес.
Скидка с первого заказа!
Мы дилер №1 Eltex
Хит
ESR-10 Сервисный маршрутизатор
4 x 10/100/1000Base-T
2 x 1000Base-X SFP
2 x USB2.0
36 972
ESR-1000 Сервисный маршрутизатор
Сервисный маршрутизатор ESR-1000: 24х1G, 10G Base-R SFP+.NAT, Firewall, функции L2 и L3 маршрутизатора
649 219
Хит
ESR-200 Сервисный маршрутизатор
4 х 10/100/1000 Base-T
4 x Combo
NAT, Firewall
функции L2 и L3 маршрутизатора
177 204
ESR-1200 Маршрутизатор L4, 8 портов SFP+, 12 портов 1G
Сервисный маршрутизатор ESR-1200: 4х combo 10/100/1000BASE-T/1000BaseX, 8х 10GBASE-R SFP+, 12x 10/100/1000BASE-T
644 375
ESR-12V Сервисный маршутизатор
8 х 10/100/1000 Base-T
3 x FXS
1 x FXO
90 223
ESR-12VF Сервисный маршутизатор
8 х 10/100/1000 Base-T
1 х 1000Base-X (SFP)
1 х RS-232 (RJ-45)
91 827
ESR-1700 сервисный маршрутизатор
Сервисный маршрутизатор ESR-1700, 4х combo 10/100/1000BASE-T/1000Base-X,8х 10GBASE-R SFP+
2 738 614
ESR-20 Сервисный маршрутизатор
2 х 10/100/1000Base-T
2 x Combo
1 x USB 2.0 | 1 x USB3.0
слот для SD-карт
185 141
ESR-21 Сервисный маршрутизатор
8х10/100/1000Base-T; 4хEthernet 10/100/1000 Base-X (SFP); 1xRS-232 (RJ-45); 3xSerial (RS-232); 2 порта USB2.0
214 612
Новинка
ESR-1500 Сервисный маршрутизатор
4х10/100/1000BASE-T, 4хCombo 10/100/1000BASE-T/1000BASE-X, 4х10GBASE-R SFP+
890 333
Индивидуальный заказ
ESR-14VF Сервисный маршутизатор
Сервисный маршрутизатор ESR-14VF: 8хEthernet 10/100/1000 Base-T; 4xFXS
Индивидуальный заказ
ESR-1511 сервисный маршрутизатор
Сервисный маршрутизатор ESR-1511, 4x10/100/1000BASE-T, 4хCombo 10/100/1000BASE-T/1000BASE-X, 4х10GBASE-R SFP+, 2x40GBASE-SR4/LR4 QSFP+
Новинка
ESR-3100 сервисный маршрутизатор
Сервисный маршрутизатор ESR-3100, Ethernet 10/100/1000BASE-T (LAN/WAN) - 8,10GBASE-R SFP+/1000BASE-X (LAN/WAN) - 8
В разработке
ESR-3200 сервисный маршрутизатор
Сервисный маршрутизатор ESR-3200, 25х1000BASE-X/10GBASE-R/25GBASE-R, 1 xUSB3.0, 1 слот для SD-карт, Console
В разработке
ESR-3300 сервисный маршрутизатор
Сервисный маршрутизатор ESR-3300, 4 x 100Gbps, 4 x 25Gbps, 1 xUSB3.0
В разработке
ESR-30 Сервисный маршрутизатор
ESR-30 Сервисный маршрутизатор
Количество маршрутов ISIS 300k
Количество маршрутов RIP 10k
Количество портов esr 4
Производительность на пакетах 109
Производительность esr 1,3
Установка в стойку esr 1U
Макс. скорость портов 1 G
BRAS esr Нет
Количество портов 1G 4
Питание AC
Размер базы FIB 1,4M
Количество маршрутов BGP 1,5M
Количество маршрутов OSPF 300k
Размер коробки ШхВхГ, мм 400 x 85 x 30
Вес брутто, кг 3.41



Запись вебинаров "Маршрутизаторы ESR" 1 и 2 часть




Ключевые преимущества:

  • масштабируемое решение для различных областей применения
  • развитый интерфейс командной строки для управления
  • гибкое конфигурирование сервисов
  • возможность сопряжения с оборудованием ведущих производителей
  • аппаратное ускорение обработки данных
  • пропускная способность до 1 Гбит/c
  • выполнение функций L2/L3 на аппаратном уровне
  • модели устройств с повышенной надежностью и резервированием критичных узлов

Семейство маршрутизаторов ESR

Устройства, представляющие собой универсальную аппаратную платформу и способные предоставить широкий набор сетевых функций. В линейке представлены модели, ориентированные на применение в сетях различных масштабов от сетей малых предприятий, до сетей операторов связи и дата-центров.

Типовые задачи, решаемые с помощью сервисных маршрутизаторов:

  • предоставление сервисов NAT, Firewall
  • организация защищенных сетевых туннелей для объединения офисов компаний (IPsec VPN, L2TPv3, IP-IP, GRE)
  • организация удаленного доступа к локальным ресурсам в сетях предприятий (L2TP, PPTP)
  • фильтрация сетевых данных по различным критериям
  • обнаружение и предотвращение попыток сетевых вторжений, защита от утечек данных
  • анализ сетевого трафика и сетевой активности в привязке к приложениям и пользователям
  • резервирование подключений к сетям Internet-провайдеров
  • ряд других задач, перечень которых постоянно расширяется по мере развития сетей передачи данных и появления новых сетевых сервисов

Перечисленные функции сочетаются с традиционными сервисами. Устройства поддерживают функции L2 коммутатора и L3 маршрутизатора.

Производительность

Ключевыми элементами ESR-100 являются средства аппаратного ускорения обработки данных, позволяющие достичь высоких уровней производительности. Программная и аппаратная обработка распределена между узлами устройства.

Пакетный процессор Broadcom XLP (XLP104)

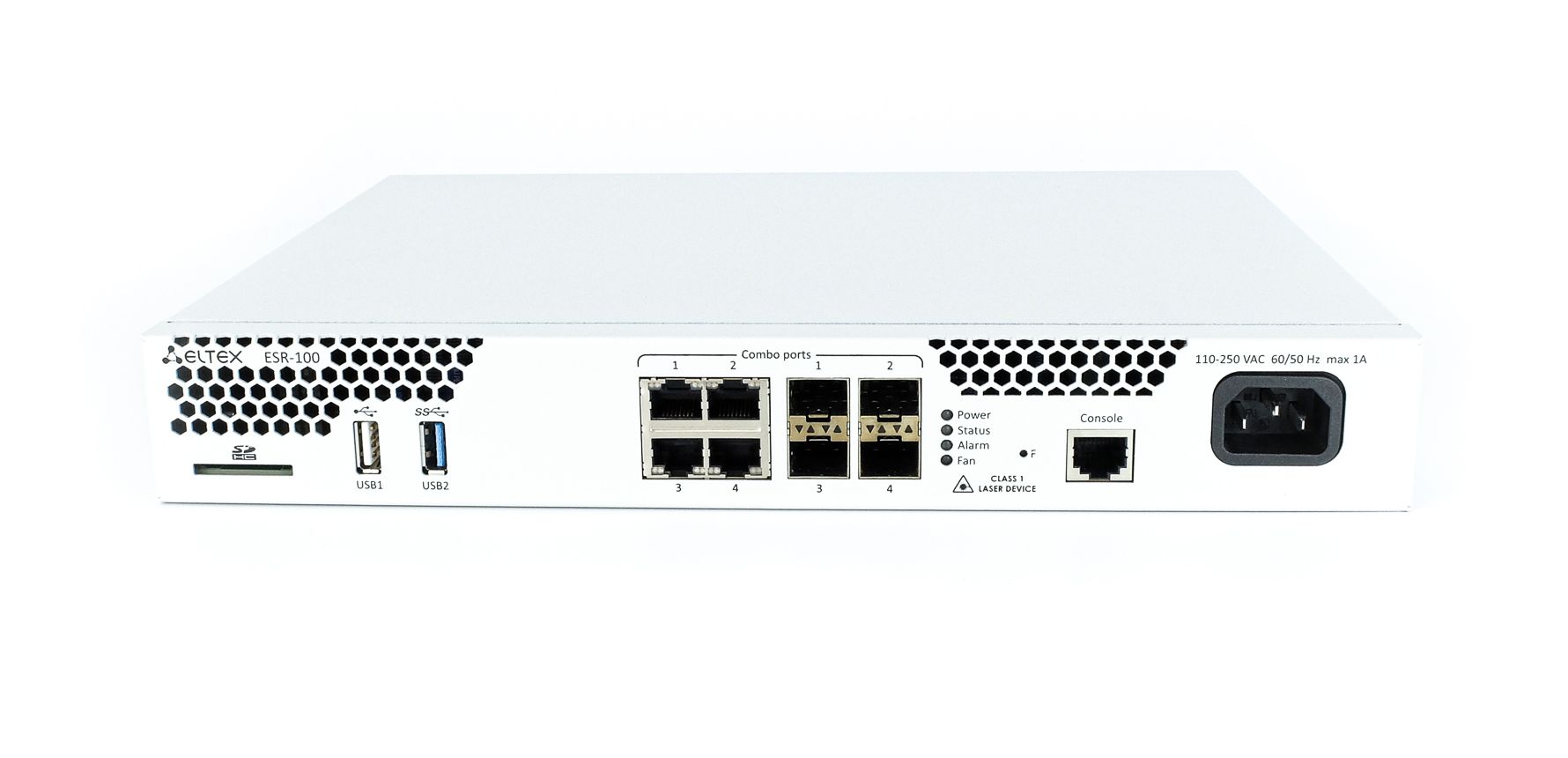

Интерфейсы
  • 4хCombo 10/100/1000BASE-T/ 1000BASE-X
  • 1xConsole (RJ-45)
  • 1хUSB 2.0
  • 1хUSB 3.0
    Подключаемые интерфейсы
    • USB 3G/4G/LTE модем
    • E1 TopGate SFP
    Производительность
    • Производительность Firewall/NAT/маршрутизации (фреймы 1518B) - 1,28 Гбит/c; 106 k пкт/с
    • Производительность Firewall/NAT/маршрутизации (фреймы 70B) - 63 Мбит/c; 106 k пкт/c
    • Производительность IPsec VPN (фреймы 1456B) - 0,30 Гбит/c; 26 k пкт/с
    • Производительность IPS/IDS 10k правил - 34,20 Мбит/c;
    • Производительность коммутации MPLS (фреймы 1518B) - 2,9 Гбит/c; 238 k пкт/c

    Системные характеристики
    • Количество VPN-туннелей - 250
    • Статические маршруты - 11k
    • Количество конкурентных сессий - 256k
    • Поддержка VLAN - до 4k активных VLAN в соответствии с 802.1Q
    • Количество маршрутов BGP - 1,5M
    • Количество маршрутов OSPF - 300k
    • Количество маршрутов RIP - 10k
    • Таблица MAC-адресов - 2k записей на бридж
    • Размер базы FIB - 1,4M
    • VRF Lite - 32
        Клиенты Remote Access VPN
        • PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH
        Сервер Remote Access VPN
        • L2TP/PPTP/OpenVPN/IPsec XAUTH
        Site-to-site VPN
        • IPSec: режимы "policy-based" и "route-based"
        • DMVPN
        • Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camelia
        • Аутентификация сообщений IKE MD5, SHA-1, SHA-2
        Туннелирование
        • IPoGRE, EoGRE
        • IPIP
        • L2TPv3
        • LT (inter VRF-lite routing)
        Функции L2
        • Коммутация пакетов (bridging)
        • Агрегация интерфейсов LAG/LACP (802.3ad)
        • Поддержка VLAN (802.1Q)
        • Логические интерфейсы
        • LLDP, LLDP MED
        • VLAN на основе MAC
        Функции L3 (IPv4/IPv6)
        • Трансляция адресов NAT, Static NAT, ALG
        • Статические маршруты
        • Динамические протоколы маршрутизации RIPv2, OSPFv2/v3, BGP
        • Фильтрация маршрутов (prefix list)
        • VRF Lite
        • Policy Based Routing (PBR)
        • BFD для BGP, OSPF, статических маршрутов
        BRAS (IPoE)1
        • Терминация пользователей
        • Белые/черные списки URL
        • Квотирование по объёму трафика, по времени сессии, по сетевым приложениям
        • HTTP/HTTPS Proxy
        • HTTP/HTTPS Redirect
        • Аккаунтинг сессий по протоколу Netflow
        • Взаимодействие с серверами ААА, PCRF
        • Управление полосой пропускания по офисам и SSID, сессиям пользователей
        • Аутентификация пользователей по MAC- или IP-адресам
        Функции сетевой защиты
        • Система обнаружения и предотвращения вторжений (IPS/IDS)1
        • Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента - наборы правил, предоставляемые Kaspersky SafeStream Ii1
        • Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript)
        • Zone-based Firewall
        • Фильтрация фаерволом на базе L2/L3/L4 полей и по приложениям
        • Поддержка списков контроля доступа на базе L2/L3/L4 полей
        • Защита от DoS/DDoS атак и оповещение об атаках
        • Логирование событий атак, событий срабатывания правил
        Качество обслуживания (QoS)
        • До 8-ми приоритетных очередей на порт
        • L2 и L3 приоритизация трафика (802.1p, DSCP, IP Precedence)
        • Предотвращение перегрузки очередей RED, GRED
        • Назначение приоритетов по портам, по VLAN
        • Средства перемаркирования приоритетов
        • Применение политик (policy-map)
        • Управление полосой пропускания (shaping)
        • Иерархический QоS
        • Маркировка сессий
        Управление IP-адресацией (IPv4/IPv6)
        • Статические IP-адреса
        • DHCP-клиент
        • DHCP Relay Option 82
        • Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
        • DNS resolver
        • IP unnumbered
        Средства обеспечения надежности сети
        • VRRP v2,v3
        • Управление маршрутами на основе состояния VRRP (tracking)
        • Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
        • Резервирование сессий firewall
          Мониторинг и управление
          • Поддержка стандартных и расширенных SNMP MIB, RMONv1
          • Встроенный Zabbix agent
          • Аутентификация по локальной базе пользователей, RADIUS, TACACS+, LDAP
          • Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
          • Интерфейсы управления CLI
          • Поддержка Syslog
          • Монитор использования системных ресурсов
          • Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
          • Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
          • Поддержка NTP
          • Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
          • Локальное управление через консольный порт RS-232 (RJ-45)
          • Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
          • Вывод информации по сервисам/процессам
          • Локальное/удаленное сохранение конфигураций маршрутизатора
          MPLS
          • Поддержка протокола LDP
          • Поддержка L2VPN VPWS
          • Поддержка L2VPN VPLS Martini Mode
          • Поддержка L2VPN VPLS Kompella Mode
          • Поддержка L3VPN MP-BGP
          Функции контроля SLA
          • Eltex SLA
          • Оценка параметров каналов связи:
            • Delay (one-way/two-way)
            • Jitter (one-way/two-way)
            • Packet loss (one-way/two-way)
            • Коэффициент ошибок в пакета
            • Нарушение последовательности доставки пакетов
          • Wellink SLA (wiSLA)1
          Физические характеристики и условия окружающей среды
          • Максимальная потребляемая мощность: 20 Вт
          • Максимальный уровень шума - 57 дБ
          • Питание: 100-264В AC, 60/50 Гц
          • Интервал рабочих температур: от -10 до +45 °С
          • Интервал температуры хранения от -40 до +70°С
          • Относительная влажность при эксплуатации: не более 80%
          • Относительная влажность при хранении: от 10% до 95%
          • Габаритные размеры (ШхВxГ, мм): 310х44х240
          • Вес: 2,5 кг
          • Срок службы: не менее 15 лет

          Набор функций соответствует версии ПО 1.13.0
          1 Активизируется лицензией
          ESR-100
          Сервисный маршрутизатор ESR-100, 4x Combo 10/100/1000BASE-T/1000BASE-X SFP, 1x USB 2.0, 1x USB3.0, 1 слот для SD-карт, 4Gb RAM, 1Gb Flash, 220V AC
          Шнур питания 220В
          Шнур питания 220В
          Комплект крепления в 19"стойку
          Комплект крепления в 19"стойку
          Документация
          Документация
          Сертификат
          Сертификат
          [ESR] Очистка конфигурации ESR или сброс на заводскую конфигурацию для версий до 1.1.0 включительно
          Очистка конфигурации происходит путем копирования конфигурации по умолчанию в candidate-config и применения внесенных изменений:

          esr# copy fs://default-config fs://candidate-config

          Процесс сброса на заводскую конфигурацию аналогичен.

          esr# copy fs://factory-config fs://candidate-config

          Изменения конфигурации вступают в действие после применения:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          [ESR] Настройка SNMP
          SNMP (англ. Simple Network Management Protocol — простой протокол сетевого управления) — протокол, предназначенный для управления устройствами в IP-сетях на основе архитектур TCP/UDP. SNMP предоставляет данные для управления в виде переменных, описывающих конфигурацию управляемой системы.

          Задача: Настроить SNMPv3 сервер с аутентификацией и шифрованием данных для пользователя admin. IP-адрес маршрутизатора esr - 192.168.52.41, ip-адрес сервера - 192.168.52.8.

          Рисунок 1 - Схема сети.
          Рисунок 1 – Схема сети

          Решение:

          Предварительно нужно выполнить следующие действия:

          • указать зону для интерфейса gi1/0/1;
          • настроить IP-адрес для интерфейсов gi1/0/1.

          Основной этап конфигурирования:

          Включаем SNMP-сервер:

          esr(config)# snmp-server

          Создаем пользователя SNMPv3:

          esr(config)# snmp-server user admin

          Определим режим безопасности:

          esr(snmp-user)# authentication access priv

          Определим алгоритм аутентификации для SNMPv3-запросов:

          esr(snmp-user)# authentication algorithm md5

          Устанавим пароль для аутентификации SNMPv3-запросов:

          esr(snmp-user)# authentication key ascii-text 123456789

          Определим алгоритм шифрования передаваемых данных:

          esr(snmp-user)# privacy algorithm aes128

          Устанавим пароль для шифрования передаваемых данных:

          esr(snmp-user)# privacy key ascii-text 123456789

          Активируем SNMPv3-пользователя :

          esr(snmp-user)# enable

          Определяем сервер-приемник Trap-PDU сообщений:

          esr(config)# snmp-server host 192.168.52.41

          Изменения конфигурации вступят в действие после применения:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          [ESR] Настройка MultiWAN
          Рекомендуемый порядок действий:

          Задача: Настроить маршрут к серверу (108.16.0.1/28) с возможностью балансировки нагрузки.

          Рисунок 1 - Схема сети.
          Рисунок 1 – Схема сети

          Решение:

          Предварительно нужно выполнить следующие действия:

          • настроить зоны для интерфейсов te1/0/1 и te1/0/2;
          • указать IP-адреса для интерфейсов te1/0/1 и te1/0/2.

          Основной этап конфигурирования:

          Настроим маршрутизацию:

          еsr(config)# ip route 108.16.0.0/28 wan load-balance rule 1

          Создадим правило WAN:

          еsr(config)# wan load-balance rule 1

          Укажем участвующие интерфейсы:

          еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/2
          еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/1

          Включим созданное правило балансировки и выйдем из режима конфигурирования правила:

          еsr(config-wan-rule)# enable
          еsr(config-wan-rule)# exit

          Создадим список для проверки целостности соединения:

          еsr(config)# wan load-balance target-list google

          Создадим цель проверки целостности:

          esr(config-target-list)# target 1

          Зададим адрес для проверки, включим проверку указанного адреса и выйдем:

          еsr(config-wan-target)# ip address 8.8.8.8
          еsr(config-wan-target)# enable
          еsr(config-wan-target)# exit

          Настроим интерфейсы. В режиме конфигурирования интерфейса te1/0/1 указываем nexthop:

          еsr(config)# interface tengigabitethernet 1/0/1
          еsr(config-if)# wan load-balance nexthop 203.0.0.1

          В режиме конфигурирования интерфейса te1/0/1 указываем список целей для проверки соединения:

          еsr(config-if)# wan load-balance target-list google

          В режиме конфигурирования интерфейса te1/0/1 включаем WAN-режим и выходим:

          еsr(config-if)# wan load-balance enable
          еsr(config-if)# exit

          В режиме конфигурирования интерфейса te1/0/2 указываем nexthop:

          еsr(config)# interface tengigabitethernet 1/0/2
          еsr(config-if)# wan load-balance nexthop 65.6.0.1

          В режиме конфигурирования интерфейса te1/0/2 указываем список целей для проверки соединения:

          еsr(config-if)# wan load-balance target-list google

          В режиме конфигурирования интерфейса te1/0/2 включаем WAN-режим и выходим:

          еsr(config-if)# wan load-balance enable
          еsr(config-if)# exit

          Изменения конфигурации вступят в действие после применения:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          Для переключения в режим резервирования настроим следующее:

          Заходим в режим настройки правила WAN:

          еsr(config)# wan load-balance rule 1

          Функция MultiWAN также может работать в режиме резервирования, в котором трафик будет направляться в активный интерфейс c наибольшим весом. Включить данный режим можно следующей командой:

          еsr(config-wan-rule)# failover

          Изменения конфигурации вступят в действие после применения:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          [ESR] Конфигурирование Destination NAT
          Функция Destination NAT (DNAT) состоит в преобразовании IP-адреса назначения у пакетов, проходящих через сетевой шлюз.

          DNAT используется для перенаправления трафика, идущего на некоторый «виртуальный» адрес в публичной сети, на «реальный» сервер в локальной сети, находящийся за сетевым шлюзом. Эту функцию можно использовать для организации публичного доступа к серверам, находящимся в частной сети и не имеющим публичного сетевого адреса.

          Задача: Организовать доступ из публичной сети, относящейся к зоне «UNTRUST», к серверу локальной сети в зоне «TRUST». Адрес сервера в локальной сети - 10.1.1.100. Сервер должен быть доступным извне по адресу 1.2.3.4, доступный порт 80.

          Решение:

          Создадим зоны безопасности «UNTRUST» и «TRUST». Установим принадлежность используемых сетевых интерфейсов к зонам. Одновременно назначим IP-адреса интерфейсам.

          esr# configure
          esr(config)# security zone UNTRUST
          esr(config-zone)# exit
          esr(config)# security zone TRUST
          esr(config-zone)# exit
          esr(config)# interface gigabitethernet 1/0/1
          esr(config-if-gi)# security-zone TRUST
          esr(config-if-gi)# ip address 10.1.1.1/25
          esr(config-if-gi)# exit
          esr(config)# interface tengigabitethernet 1/0/1
          esr(config-if-te)# ip address 1.2.3.4/29
          esr(config-if-te)# security-zone UNTRUST
          esr(config-if-te)# exit

          Создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

          • NET_UPLINK – профиль адресов публичной сети;
          • SERVER_IP – профиль адресов локальной сети;
          • SRV_HTTP – профиль портов.

          esr(config)# object-group network NET_UPLINK
          esr(config-object-group-network)# ip address 1.2.3.4
          esr(config-object-group-network)# exit
          esr(config)# object-group service SRV_HTTP
          esr(config-object-group-network)# port 80
          esr(config-object-group-network)# exit
          esr(config)# object-group network SERVER_IP
          esr(config-object-group-network)# ip address 10.1.1.100
          esr(config-object-group-network)# exit

          Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 1.2.3.4 из внешней сети.

          esr(config)# nat destination
          esr(config-dnat)# pool SERVER_POOL
          esr(config-dnat-pool)# ip address 10.1.1.100
          esr(config-dnat-pool)# ip port 80
          esr(config-dnat-pool)# exit

          Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «UNTRUST». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».

          esr(config-dnat)# ruleset DNAT
          esr(config-dnat-ruleset)# from zone UNTRUST
          esr(config-dnat-ruleset)# rule 1
          esr(config-dnat-rule)# match destination-address NET_UPLINK
          esr(config-dnat-rule)# match protocol tcp
          esr(config-dnat-rule)# match destination-port SERV_HTTP
          esr(config-dnat-rule)# action destination-nat pool SERVER_POOL
          esr(config-dnat-rule)# enable
          esr(config-dnat-rule)# exit
          esr(config-dnat-ruleset)# exit
          esr(config-dnat)# exit

          Для пропуска трафика, идущего из зоны «UNTRUST» в «TRUST», создадим соответствующую пару зон. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP», и прошедший преобразование DNAT.

          esr(config)# security zone-pair UNTRUST TRUST
          esr(config-zone-pair)# rule 1
          esr(config-zone-rule)# match source-address any
          esr(config-zone-rule)# match destination-address SERVER_IP
          esr(config-zone-rule)# match protocol any
          esr(config-zone-rule)# match destination-nat
          esr(config-zone-rule)# action permit
          esr(config-zone-rule)# enable
          esr(config-zone-rule)# exit
          esr(config-zone-pair)# exit
          esr(config)# exit

          Изменения конфигурации вступят в действие после применения:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          Произведенные настройки можно посмотреть с помощью команд:

          esr# show ip nat destination pools
          esr# show ip nat destination rulesets
          esr# show ip nat proxy-arp
          esr# show ip nat translations

          [ESR] Применение заводских настроек на ESR
          Чтобы выполнить сброс к заводским настройкам, нужно выполнить команды:
          Сброс конфигурации до заводских настроек
          esr-Х# copy system:factory-config system:candidate-config
          Copy factory configuration to candidate configuration...
          Read factory configuration...

          Применение конфигурации
          esr-Х# commit
          Nothing to commit in configuration
          2017-01-16T08:57:27+00:00 %CLI-I-CRIT: user admin from console input: commit
          esr-Х# confirm
          Nothing to confirm in configuration. You must commit some changes first.
          2017-01-16T08:57:30+00:00 %CLI-I-CRIT: user admin from console input: confirm



          Если нет удаленного доступа, то нужно нажать функциональную кнопку F на передней панели более, чем на 10 секунд. При отпускании кнопки маршрутизатор перезагрузится с заводскими настройками.

          [ESR] Настройка VRF Lite
          VRF (Virtual Routing and Forwarding) – технология, которая позволяет изолировать маршрутную информацию, принадлежащую различным классам (например, маршруты одного клиента).

          Рисунок 1 - Схема сети.
          Рисунок 1 – Схема сети

          Задача: К маршрутизатору серии ESR подключены 2 сети, которые необходимо изолировать от остальных сетей.

          Решение:

          Создадим VRF:

          esr(config)# ip vrf bit
          esr(config-vrf)# exit

          Создадим зону безопасности:

          esr(config)# security zone vrf-sec
          esr(config-zone)# ip vrf forwarding bit
          esr(config-zone)# exit

          Создадим правило для пары зон и разрешим любой TCP/UDP-трафик:

          esr(config)# security zone-pair vrf-sec vrf-sec
          esr(config-zone-pair)# rule 1
          esr(config-zone-rule)# match source-address any
          esr(config-zone-rule)# match destination-address any
          esr(config-zone-rule)# match protocol udp
          esr(config-zone-rule)# match source-port any
          esr(config-zone-rule)# match destination-port any
          esr(config-zone-rule)# action permit
          esr(config-zone-rule)# enable
          esr(config-zone-rule)# exit
          esr(config-zone-pair)# rule 2
          esr(config-zone-rule)# match source-address any
          esr(config-zone-rule)# match destination-address any
          esr(config-zone-rule)# match protocol tcp
          esr(config-zone-rule)# match source-port any
          esr(config-zone-rule)# match destination-port any
          esr(config-zone-rule)# action permit
          esr(config-zone-rule)# enable
          esr(config-zone-rule)# exit

          Создадим привязку интерфейсов, назначим IP-адреса, укажем принадлежность к зоне:

          esr(config)# interface gigabitethernet 1/0/7
          esr(config-if-gi)# ip vrf forwarding bit
          esr(config-if-gi)# ip address 10.20.0.1/24
          esr(config-if-gi)# security-zone vrf-sec
          esr(config-if-gi)# exit
          esr(config)# interface gigabitethernet 1/0/14.10
          esr(config-subif)# ip vrf forwarding bit
          esr(config-subif)# ip address 10.30.0.1/16
          esr(config-subif)# security-zone vrf-sec
          esr(config-subif)# exit
          esr(config)# exit

          Изменения конфигурации вступят в действие после применения:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          Информацию об интерфейсах, привязанных к VRF, можно посмотреть командой:

          esr# show ip vrf

          Таблицу маршрутов VRF можно просмотреть с помощью команды:

          esr# show ip route vrf bit

          [ESR] Настройка Netflow
          Netflow — сетевой протокол, предназначенный для учета и анализа трафика.

          Netflow позволяет передавать данные о трафике (адрес отправителя и получателя, порт, количество информации и др.) с сетевого оборудования (сенсора) на коллектор. В качестве коллектора может использоваться обычный сервер.

          Задача: Организовать учет трафика с интерфейса gi1/0/1 для передачи на сервер через интерфейс gi1/0/8 для обработки.

          Рисунок 1 - Схема сети.
          Рисунок 1 – Схема сети

          Решение:

          Предварительно нужно выполнить следующие действия:

          • На интерфейсах gi1/0/1, gi1/0/8 отключить firewall командой «ip firewall disable». (С версии ПО 1.1.0 необязательно отключать firewall)
          • Назначить IP-адреса на портах.

          Основной этап конфигурирования:

          Укажем IP-адрес коллектора:

          esr(config)# netflow collector 10.10.0.2

          Включим сбор экспорта статистики netflow на сетевом интерфейсе gi1/0/1:

          esr(config)# interface gigabitethernet 1/0/1
          esr(config-if-gi)# ip netflow export

          Активируем netflow на маршрутизаторе.:

          еsr(config)# netflow enable

          Изменения конфигурации вступят в действие после применения:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          Для просмотра статистики Netflow используется команда:

          esr# show netflow statistics

          [ESR] Базовый QoS
          QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

          Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

          Задача: Настроить следующие ограничения на интерфейсе gigabitethernet 1/0/8: передавать трафик с DSCP 22 в восьмую приоритетную очередь, трафик с DSCP 14 в седьмую взвешенную очередь, установить ограничение по скорости в 60 Мбит/с для седьмой очереди.

          Рисунок 1 - Схема сети.
          Рисунок 1 – Схема сети

          Решение:

          Для того чтобы восьмая очередь стала приоритетной, а с первой по седьмую взвешенной, ограничим количество приоритетных очередей до 1:

          esr(config)# priority-queue out num-of-queues 1

          Перенаправим трафик с DSCP 22 в восьмую приоритетную очередь:

          esr(config)# qos map dscp-queue 22 to 8

          Перенаправим трафик с DSCP 14 в седьмую взвешенную очередь:

          esr(config)# qos map dscp-queue 14 to 7

          Включим QoS на входящем интерфейсе со стороны LAN:

          esr(config)# interface gigabitethernet 1/0/5
          esr(config-if-gi)# qos enable
          esr(config-if-gi)# exit

          Включим QoS на интерфейсе со стороны WAN:

          esr(config)# interface gigabitethernet 1/0/8
          esr(config-if-gi)# qos enable

          Установим ограничение по скорости в 60Мбит/с для седьмой очереди:

          esr(config-if)# traffic-shape queue 7 60000
          esr(config-if)# exit

          Изменения конфигурации вступят в действие после применения:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          Просмотреть статистику по QoS можно командой (только для ESR-100/ESR-200):

          esr# show qos statistics gigabitethernet 1/0/8

          [ESR] Расширенный QoS
          QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

          Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

          Задача: Классифицировать приходящий трафик по подсетям (10.0.11.0/24, 10.0.12.0/24), произвести маркировку по DSCP (38 и 42) и произвести разграничение по подсетям (40 Мбит/с и 60 Мбит/с), ограничить общую полосу до 250 Мбит/с, остальной трафик обрабатывать через механизм SFQ.

          Рисунок 1 - Схема сети.
          Рисунок 1 – Схема сети

          Решение:

          Настроим списки доступа для фильтрации по подсетям, выходим в глобальный режим конфигурации:

          esr(config)# ip access-list extended fl1
          esr(config-acl)# rule 1
          esr(config-acl-rule)# action permit
          esr(config-acl-rule)# match protocol any
          esr(config-acl-rule)# match source-address 10.0.11.0 255.255.255.0
          esr(config-acl-rule)# match destination-address any
          esr(config-acl-rule)# enable
          esr(config-acl-rule)# exit
          esr(config-acl)# exit
          esr(config)# ip access-list extended fl2
          esr(config-acl)# rule 1
          esr(config-acl-rule)# action permit
          esr(config-acl-rule)# match protocol any
          esr(config-acl-rule)# match source-address 10.0.12.0 255.255.255.0
          esr(config-acl-rule)# match destination-address any
          esr(config-acl-rule)# enable
          esr(config-acl-rule)# exit
          esr(config-acl)# exit

          Создаем классы fl1 и fl2, указываем соответствующие списки доступа, настраиваем маркировку:

          esr(config)# class-map fl1
          esr(config-class-map)# set dscp 38
          esr(config-class-map)# match access-group fl1
          esr(config-class-map)# exit
          esr(config)# class-map fl2
          esr(config-class-map)# set dscp 42
          esr(config-class-map)# match access-group fl2
          esr(config-class-map)# exit

          Создаём политику и определяем ограничение общей полосы пропускания:

          esr(config)# policy-map fl
          esr(config-policy-map)# shape average 250000

          Осуществляем привязку класса к политике, настраиваем ограничение полосы пропускания и выходим:

          esr(config-policy-map)# class fl1
          esr(config-class-policy-map)# shape average 40000
          esr(config-class-policy-map)# exit
          esr(config-policy-map)# class fl2
          esr(config-class-policy-map)# shape average 60000
          esr(config-class-policy-map)# exit

          Для другого трафика настраиваем класс с режимом SFQ:

          esr(config-policy-map)# class class-default
          esr(config-class-policy-map)# mode sfq
          esr(config-class-policy-map)# fair-queue 800
          esr(config-class-policy-map)# exit
          esr(config-policy-map)# exit

          Включаем QoS на интерфейсах, политику на входе интерфейса gi 1/0/19 для классификации и на выходе gi1/0/20 для применения ограничений и режима SFQ для класса по умолчанию:

          esr(config)# interface gigabitethernet 1/0/19
          esr(config-if-gi)# qos enable
          esr(config-if-gi)# service-policy input fl
          esr(config-if-gi)# exit
          esr(config)# interface gigabitethernet 1/0/20
          esr(config-if-gi)# qos enable
          esr(config-if-gi)# service-policy output fl
          esr(config-if-gi)# exit

          Изменения конфигурации вступят в действие после применения:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          Для просмотра статистики используется команда:

          esr# do show qos policy statistics gigabitethernet 1/0/20

          [ESR] Конфигурирование Firewall
          Firewall – комплекс аппаратных или программных средств, осуществляющий контроль и фильтрацию проходящих через него сетевых пакетов в соответствии с заданными правилами.

          Задача: Разрешить обмен сообщениями по протоколу ICMP между устройствами ПК1, ПК2 и маршрутизатором ESR.

          Рисунок 1 - Схема сети.
          Рисунок 1 - схема сети.

          Решение:

          Для каждой сети ESR создадим свою зону безопасности:

          esr# configure
          esr(config)# security zone LAN
          esr(config-zone)# exit
          esr(config)# security zone WAN
          esr(config-zone)# exit

          Настроим сетевые интерфейсы и определим их принадлежность к зонам безопасности:

          esr(config)# interface gi1/0/2
          esr(config-if-gi)# ip address 192.168.12.2/24
          esr(config-if-gi)# security-zone LAN
          esr(config-if-gi)# exit
          esr(config)# interface gi1/0/3
          esr(config-if-gi)# ip address 192.168.23.2/24
          esr(config-if-gi)# security-zone WAN
          esr(config-if-gi)# exit

          Для настройки правил зон безопасности потребуется создать профиль адресов сети «LAN», включающий адреса, которым разрешен выход в сеть «WAN», и профиль адресов сети «WAN».

          esr(config)# object-group network WAN
          esr(config-object-group-network)# ip address-range 192.168.23.2
          esr(config-object-group-network)# exit
          esr(config)# object-group network LAN
          esr(config-object-group-network)# ip address-range 192.168.12.2
          esr(config-object-group-network)# exit
          esr(config)# object-group network LAN_GATEWAY
          esr(config-object-group-network)# ip address-range 192.168.12.1
          esr(config-object-group-network)# exit
          esr(config)# object-group network WAN_GATEWAY
          esr(config-object-group-network)# ip address-range 192.168.23.3
          esr(config-object-group-network)# exit

          Для пропуска трафика из зоны «LAN» в зону «WAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК1 к ПК2. Действие правил разрешается командой enable:

          esr(config)# security zone-pair LAN WAN
          esr(config-zone-pair)# rule 1
          esr(config-zone-rule)# action permit
          esr(config-zone-rule)# match protocol icmp
          esr(config-zone-rule)# match destination-address WAN
          esr(config-zone-rule)# match source-address LAN
          esr(config-zone-rule)# enable
          esr(config-zone-rule)# exit
          esr(config-zone-pair)# exit

          Для пропуска трафика из зоны «WAN» в зону «LAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК2 к ПК1. Действие правил разрешается командой enable:

          esr(config)# security zone-pair WAN LAN
          esr(config-zone-pair)# rule 1
          esr(config-zone-rule)# action permit
          esr(config-zone-rule)# match protocol icmp
          esr(config-zone-rule)# match destination-address LAN
          esr(config-zone-rule)# match source-address WAN
          esr(config-zone-rule)# enable
          esr(config-zone-rule)# exit
          esr(config-zone-pair)# exit

          На маршрутизаторе всегда существует зона безопасности с именем «self». Если в качестве получателя трафика выступает сам маршрутизатор, то есть трафик не является транзитным, то в качестве параметра указывается зона «self». Создадим пару зон для трафика, идущего из зоны «WAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК2 и маршрутизатором ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «WAN»:

          esr(config)# security zone-pair WAN self
          esr(config-zone-pair)# rule 1
          esr(config-zone-rule)# action permit
          esr(config-zone-rule)# match protocol icmp
          esr(config-zone-rule)# match destination-address WAN
          esr(config-zone-rule)# match source-address WAN_GATEWAY
          esr(config-zone-rule)# enable
          esr(config-zone-rule)# exit
          esr(config-zone-pair)# exit

          Создадим пару зон для трафика, идущего из зоны «LAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК1 и ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «LAN»:

          esr(config)# security zone-pair LAN self
          esr(config-zone-pair)# rule 1
          esr(config-zone-rule)# action permit
          esr(config-zone-rule)# match protocol icmp
          esr(config-zone-rule)# match destination-address LAN
          esr(config-zone-rule)# match source-address LAN_GATEWAY
          esr(config-zone-rule)# enable
          esr(config-zone-rule)# exit
          esr(config-zone-pair)# exit
          esr(config)# exit

          Изменения конфигурации вступят в действие по следующим командам:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          Посмотреть членство портов в зонах можно с помощью команды:

          esr# show security zone

          Посмотреть пары зон и их конфигурацию можно с помощью команд:

          esr# show security zone-pair
          esr# show security zone-pair configuration

          Посмотреть активные сессии можно с помощью команд:

          esr# show ip firewall sessions

          [ESR] Настройка LACP
          LACP — протокол для агрегирования каналов, позволяет объединить несколько физических каналов в один логический.

          Такое объединение позволяет увеличивать пропускную способность и надежность канала.

          Задача: Настроить агрегированный канал между маршрутизатором ESR и коммутатором.

          Рисунок 1 - Схема сети.
          Рисунок 1 – Схема сети

          Решение:

          Предварительно нужно выполнить следующие настройки:

          • На интерфейсах gi1/0/1, gi1/0/2 отключить зону безопасности командой «no security-zone».

          Основной этап конфигурирования:

          Cоздадим интерфейс port-channel 2:

          esr(config)# interface port-channel 2

          Включим физические интерфейсы gi1/0/1, gi1/0/2 в созданную группу агрегации каналов:

          esr(config)# interface gigabitethernet 1/0/1-2
          esr(config-if-gi)# channel-group 2 mode auto

          Изменения конфигурации вступят в действие после применения:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          Дальнейшая конфигурация port-channel проводится как на обычном физическом интерфейсе.

          [ESR] Управление резервированием настройка VRRP
          VRRP (Virtual Router Redundancy Protocol) — сетевой протокол, предназначенный для увеличения доступности маршрутизаторов, выполняющих роль шлюза по умолчанию.

          Это достигается путём объединения группы маршрутизаторов в один виртуальный маршрутизатор и назначения им общего IP-адреса, который и будет использоваться как шлюз по умолчанию для компьютеров в сети.

          Задача 1: Организовать виртуальный шлюз для локальной сети в VLAN 50, используя протокол VRRP. В качестве локального виртуального шлюза используется IP адрес 192.168.1.1.

          Рисунок 1 - Схема сети.
          Рисунок 1 – Схема сети

          Решение:

          Предварительно нужно выполнить следующие действия:

          • создать соответствующий саб-интерфейс;
          • настроить зону для саб-интерфейса;
          • указать IP-адрес для саб-интерфейса.

          Основной этап конфигурирования:

          Настроим маршрутизатор R1.

          В созданном саб-интерфейсе настроим VRRP. Укажем уникальный идентификатор VRRP:

          R1(config)# interface gi 1/0/5.50
          R1(config-subif)# vrrp id 10

          Укажем IP-адрес виртуального шлюза 192.168.1.1/24:

          R1(config-subif)# vrrp ip 192.168.1.1

          Включим VRRP:

          R1(config-subif)# vrrp
          R1(config-subif)# exit

          Изменения конфигурации вступят в действие после применения:

          R1# commit
          Configuration has been successfully committed
          R1# confirm
          Configuration has been successfully confirmed

          Произвести аналогичные настройки на R2.

          Задача 2: Организовать виртуальные шлюзы для подсети 192.168.20.0/24 в VLAN 50 и подсети 192.168.1.0/24 в VLAN 60, используя протокол VRRP c функцией синхронизации Мастера. Для этого используем объединение VRRP-процессов в группу. В качестве виртуальных шлюзов используются IP-адреса 192.168.1.1 и 192.168.20.1.


          Рисунок 2 – Схема сети

          Решение:

          Предварительно нужно выполнить следующие действия:

          • создать соответствующие саб-интерфейсы;
          • настроить зону для саб-интерфейсов;
          • указать IP-адреса для саб-интерфейсов.

          Основной этап конфигурирования:

          Настроим маршрутизатор R1.

          Настроим VRRP для подсети 192.168.1.0/24 в созданном саб-интерфейсе.

          Укажем уникальный идентификатор VRRP:

          R1(config-sub)# interface gi 1/0/5.50
          R1(config-subif)# vrrp id 10

          Укажем IP-адрес виртуального шлюза 192.168.1.1:

          R1(config-subif)# vrrp ip 192.168.1.1

          Укажем идентификатор VRRP-группы:

          R1(config-subif)# vrrp group 5

          Включим VRRP:

          R1(config-subif)# vrrp
          R1(config-subif)# exit

          Настроим VRRP для подсети 192.168.20.0/24 в созданном саб-интерфейсе.

          Укажем уникальный идентификатор VRRP:

          R1(config-sub)# interface gi 1/0/6.60
          R1(config-subif)# vrrp id 20

          Укажем IP-адрес виртуального шлюза 192.168.20.1:

          R1(config-subif)# vrrp ip 192.168.20.1

          Укажем идентификатор VRRP-группы:

          R1(config-subif)# vrrp group 5

          Включим VRRP:

          R1(config-subif)# vrrp
          R1(config-subif)# exit

          Изменения конфигурации вступят в действие после применения:

          R1# commit
          Configuration has been successfully committed
          R1# confirm
          Configuration has been successfully confirmed

          Произвести аналогичные настройки на R2.

          [ESR] Настройка RIP
          RIP — дистанционно-векторный протокол динамической маршрутизации, который использует количество транзитных участков в качестве метрики маршрута.

          Максимальное количество транзитных участков (hop), разрешенное в RIP, равно 15. Каждый RIP-маршрутизатор по умолчанию вещает в сеть свою полную таблицу маршрутизации один раз в 30 секунд. RIP работает на 3-м уровне стека TCP/IP, используя UDP-порт 520.

          Задача: Настроить на маршрутизаторе протокол RIP для обмена маршрутной информацией с соседними маршрутизаторами. Маршрутизатор должен анонсировать статические маршруты и подсети 115.0.0.0/24, 14.0.0.0/24, 10.0.0.0/24. Анонсирование маршрутов должно происходить каждые 25 секунд.

          Рисунок 1 - Схема сети.
          Рисунок 1 - Схема сети.

          Решение:

          Предварительно нужно настроить IP-адреса на интерфейсах согласно схеме сети, приведенной на рисунке 1.

          Перейдём в режим конфигурирования протокола RIP:

          esr(config)# router rip

          Укажем подсети, которые будут анонсироваться протоколом: 115.0.0.0/24, 14.0.0.0/24 и 10.0.0.0/24:

          esr(config-rip)# network 115.0.0.0/24
          esr(config-rip)# network 14.0.0.0/24
          esr(config-rip)# network 10.0.0.0/24

          Для анонсирования протоколом статических маршрутов выполним команду:

          esr(config-rip)# redistribute static

          Настроим таймер, отвечающий за отправку маршрутной информации:

          esr(config-rip)# timers update 25

          После установки всех требуемых настроек включаем протокол:

          esr(config-rip)# enable

          Изменения конфигурации вступят в действие после применения:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          Для того чтобы просмотреть таблицу маршрутов RIP воспользуемся командой:

          esr# show ip rip

          Помимо настройки протокола RIP, необходимо в firewall разрешить UDP-порт 520.

          [ESR] Настройка зеркалирования
          Зеркалирование трафика — функция маршрутизатора, предназначенная для перенаправления трафика с одного порта маршрутизатора на другой порт этого же маршрутизатора (локальное зеркалирование) или на удаленное устройство (удаленное зеркалирование).

          Задача: Организовать удаленное зеркалирование трафика по VLAN 50 с интерфейса gi1/0/11 для передачи на сервер для обработки.

          Рисунок 1 - Схема сети.
          Рисунок 1 – Схема сети

          Решение:

          Предварительно нужно выполнить следующие действия:

          • Создать VLAN 50;
          • На интерфейсе gi 1/0/5 добавить VLAN 50 в режиме general.

          Основной этап конфигурирования:

          Укажем VLAN, по которой будет передаваться зеркалированный трафик:

          еsr1000(config)# port monitor remote vlan 50

          На интерфейсе gi 1/0/5 укажем порт для зеркалирования:

          еsr1000(config)# interface gigabitethernet 1/0/5
          еsr1000(config-if-gi)# port monitor interface gigabitethernet 1/0/11

          Укажем на интерфейсе gi 1/0/5 режим удаленного зеркалирования:

          еsr1000(config-if-gi)# port monitor remote

          Изменения конфигурации вступят в действие после применения:

          esr1000# commit
          Configuration has been successfully committed
          esr1000# confirm
          Configuration has been successfully confirmed

          [ESR] Конфигурирование статических маршрутов
          Статическая маршрутизация – вид маршрутизации, при котором маршруты указываются в явном виде при конфигурации маршрутизатора без использования протоколов динамической маршрутизации.

          Задача: Настроить доступ к сети Internet для пользователей локальной сети 192.168.1.0/24 и 10.0.0.0/8, используя статическую маршрутизацию. На устройстве R1 создать шлюз для доступа к сети Internet. Трафик внутри локальной сети должен маршрутизироваться внутри зоны LAN, трафик из сети Internet должен относиться к зоне WAN.

          Рисунок 1 - Схема сети.
          Рисунок 1 - схема сети.

          Решение:

          Зададим имя устройства для маршрутизатора R1:

          esr# hostname R1
          esr#(config)# do commit
          R1#(config)# do confirm

          Для интерфейса gi1/0/1 укажем адрес 192.168.1.1/24 и зону «LAN». Через данный интерфейс R1 будет подключен к сети 192.168.1.0/24:

          R1(config)# interface gi1/0/1
          R1(config-if-gi)# security-zone LAN
          R1(config-if-gi)# ip address 192.168.1.1/24
          R1(config-if-gi)# exit

          Для интерфейса gi1/0/2 укажем адрес 192.168.100.1/30 и зону «LAN». Через данный интерфейс R1 будет подключен к устройству R2 для последующей маршрутизации трафика:

          R1(config)# interface gi1/0/2
          R1(config-if-gi)# security-zone LAN
          R1(config-if-gi)# ip address 192.168.100.1/30
          R1(config-if-gi)# exit

          Для интерфейса gi1/0/3 укажем адрес 128.107.1.2/30 и зону «WAN». Через данный интерфейс R1 будет подключен к сети Internet:

          R1(config)# interface gi1/0/3
          R1(config-if-gi)# security-zone WAN
          R1(config-if-gi)# ip address 128.107.1.2/30
          R1(config-if-gi)# exit

          Создадим маршрут для взаимодействия с сетью 10.0.0.0/8, используя в качестве шлюза устройство R2 (192.168.100.2):

          R1(config)# ip route 10.0.0.0/8 192.168.100.2

          Создадим маршрут для взаимодействия с сетью Internet, используя в качестве nexthop шлюз провайдера (128.107.1.1):

          R1(config)# ip route 0.0.0.0/0 128.107.1.1

          Изменения конфигурации на маршрутизаторе R1 вступят в действие по следующим командам:

          R1# commit
          Configuration has been successfully committed
          R1# confirm
          Configuration has been successfully confirmed

          Зададим имя устройства для маршрутизатора R2:

          esr# hostname R2
          esr#(config)# do commit
          R2#(config)# do confirm

          Для интерфейса gi1/0/1 укажем адрес 10.0.0.1/8 и зону «LAN». Через данный интерфейс R2 будет подключен к сети 10.0.0.0/8:

          R2(config)# interface gi1/0/1
          R2(config-if-gi)# security-zone LAN
          R2(config-if-gi)# ip address 10.0.0.1/8
          R2(config-if-gi)# exit

          Для интерфейса gi1/0/2 укажем адрес 192.168.100.2/30 и зону «LAN». Через данный интерфейс R2 будет подключен к устройству R1 для последующей маршрутизации трафика:

          R2(config)# interface gi1/0/2
          R2(config-if-gi)# security-zone LAN
          R2(config-if-gi)# ip address 192.168.100.2/30
          R2(config-if-gi)# exit

          Создадим маршрут по умолчанию, указав в качестве nexthop IP-адрес интерфейса gi1/0/2 маршрутизатора R1 (192.168.100.1):

          R2(config)# ip route 0.0.0.0/0 192.168.100.1

          Изменения конфигурации на маршрутизаторе R2 вступят в действие по следующим командам:

          R2# commit
          Configuration has been successfully committed
          R2# confirm
          Configuration has been successfully confirmed

          Проверить таблицу маршрутов можно командой:

          esr# show ip route

          [ESR] DHCP Relay
          В случае, если DHCP-клиент не имеет возможности обратиться к DHCP-серверу напрямую (например, если они находятся в разных широковещательных доменах), используется так называемый DHCP-ретранслятор (relay agent), который обрабатывает клиентский широковещательный DHCP-запрос и отправляет его на DHCP-сервер в виде unicast пакета, а полученный от DHCP-сервера ответ, в свою очередь, перенаправляет DHCP-клиенту.

          Рисунок 1 - Схема сети



          Предварительно необходимо сконфигурировать интерфейсы:

          esr(config)# interface gigabitethernet 1/0/1

          esr(config-if-gi)# ip address 10.0.0.1/24

          esr(config)# interface gigabitethernet 1/0/2

          esr(config-if-gi)# ip address 192.168.0.1/24



          Настройки DHCP-ретранслятора на ESR сводятся к:



          1. Включению DHCP relay глобально на устройстве командой



          esr(config)# ip dhcp-relay



          2. Указанию на интерфейсе со стороны DHCP-клинта IP адреса DHCP-сервера, на который будут перенаправляться клиентские запросы.



          esr(config)# interface gigabitethernet 1/0/2

          esr(config-if-gi)# ip helper-address 10.0.0.2



          Чтобы изменения вступили в силу, необходимо ввести следующие команды:

          esr# commit

          Configuration has been commited

          esr# confirm

           Configuration has been confirmed

          [ESR] Настройка Route-based IPsec VPN
          IPsec – это набор протоколов, которые обеспечивают защиту передаваемых с помощью IP-протокола данных.

          Данный набор протоколов позволяет осуществлять подтверждение подлинности (аутентификацию), проверку целостности и шифрование IP-пакетов, а также включает в себя протоколы для защищённого обмена ключами в сети Интернет.

          Рисунок 1 - Схема сети.
          Рисунок 1 – Схема сети

          Задача: Настроить IPsec-туннель между R1 и R2.

          • R1 IP адрес - 120.11.5.1;
          • R2 IP адрес - 180.100.0.1;
          • IKE:
            группа Диффи-Хэллмана: 2;
            алгоритм шифрования: AES 128 bit;
            алгоритм аутентификации: MD5.
          • IPSec:
            алгоритм шифрования: AES 128 bit;
            алгоритм аутентификации: MD5.

          Решение:

          1. Конфигурирование R1

          Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

          esr# configure
          esr(config)# interface gi 1/0/1
          esr(config-if-gi)# ip address 120.11.5.1/24
          esr(config-if-gi)# security-zone untrusted
          esr(config-if-gi)# exit

          Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

          esr(config)# tunnel vti 1
          esr(config-vti)# local address 120.11.5.1
          esr(config-vti)# remote address 180.100.0.1
          esr(config-vti)# enable
          esr(config-vti)# exit

          Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

          esr(config)# object-group service ISAKMP
          esr(config-object-group-service)# port-range 500
          esr(config-object-group-service)# exit

          Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

          esr(config)# ip route 10.0.0.0/16 tunnel vti 1

          Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

          esr(config)# security ike proposal ike_prop1
          esr(config-ike-proposal)# dh-group 2
          esr(config-ike-proposal)# authentication algorithm md5
          esr(config-ike-proposal)# encryption algorithm aes128
          esr(config-ike-proposal)# exit

          Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

          esr(config)# security ike policy ike_pol1
          esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
          esr(config-ike-policy)# proposal ike_prop1
          esr(config-ike-policy)# exit

          Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

          esr(config)# security ike gateway ike_gw1
          esr(config-ike-gw)# ike-policy ike_pol1
          esr(config-ike-gw)# mode route-based
          esr(config-ike-gw)# bind-interface vti 1
          esr(config-ike-gw)# version v2-only
          esr(config-ike-gw)# exit

          Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

          esr(config)# security ipsec proposal ipsec_prop1
          esr(config-ipsec-proposal)# authentication algorithm md5
          esr(config-ipsec-proposal)# encryption algorithm aes128
          esr(config-ipsec-proposal)# exit

          Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

          esr(config)# security ipsec policy ipsec_pol1
          esr(config-ipsec-policy)# proposal ipsec_prop1
          esr(config-ipsec-policy)# exit

          Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

          esr(config)# security ipsec vpn ipsec1
          esr(config-ipsec-vpn)# mode ike
          esr(config-ipsec-vpn)# ike establish-tunnel immediate
          esr(config-ipsec-vpn)# ike gateway ike_gw1
          esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
          esr(config-ipsec-vpn)# enable
          esr(config-ipsec-vpn)# exit
          esr(config)# exit

          2. Конфигурирование R2

          Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

          esr# configure
          esr(config)# interface gi 1/0/1
          esr(config-if)# ip address 180.100.0.1/24
          esr(config-if)# security-zone untrusted
          esr(config-if)# exit

          Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

          esr(config)# tunnel vti 1
          esr(config-vti)# remote address 120.11.5.1
          esr(config-vti)# local address 180.100.0.1
          esr(config-vti)# enable
          esr(config-vti)# exit

          Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

          esr(config)# object-group service ISAKMP
          esr(config-addr-set)# port-range 500
          esr(config-addr-set)# exit

          Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

          esr(config)# ip route 10.0.0.0/16 tunnel vti 1

          Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

          esr(config)# security ike proposal ike_prop1
          esr(config-ike-proposal)# dh-group 2
          esr(config-ike-proposal)# authentication algorithm md5
          esr(config-ike-proposal)# encryption algorithm aes128
          esr(config-ike-proposal)# exit

          Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

          esr(config)# security ike policy ike_pol1
          esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
          esr(config-ike-policy)# proposal ike_prop1
          esr(config-ike-policy)# exit

          Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

          esr(config)# security ike gateway ike_gw1
          esr(config-ike-gw)# ike-policy ike_pol1
          esr(config-ike-gw)# mode route-based
          esr(config-ike-gw)# bind-interface vti 1
          esr(config-ike-gw)# version v2-only
          esr(config-ike-gw)# exit

          Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec туннеля:

          esr(config)# security ipsec proposal ipsec_prop1
          esr(config-ipsec-proposal)# authentication algorithm md5
          esr(config-ipsec-proposal)# encryption algorithm aes128
          esr(config-ipsec-proposal)# exit

          Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

          esr(config)# security ipsec policy ipsec_pol1
          esr(config-ipsec-policy)# proposal ipsec_prop1
          esr(config-ipsec-policy)# exit

          Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

          esr(config)# security ipsec vpn ipsec1
          esr(config-ipsec-vpn)# mode ike
          esr(config-ipsec-vpn)# ike establish-tunnel immediate
          esr(config-ipsec-vpn)# ike gateway ike_gw1
          esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
          esr(config-ipsec-vpn)# enable
          esr(config-ipsec-vpn)# exit
          esr(config)# exit

          Состояние туннеля можно посмотреть командой:

          esr# show security ipsec vpn status ipsec1

          Конфигурацию туннеля можно посмотреть командой:

          esr# show security ipsec vpn configuration ipsec1

          [ESR] Настройка GRE-туннелей
          GRE (англ. Generic Routing Encapsulation — общая инкапсуляция маршрутов) — протокол туннелирования сетевых пакетов.

          Его основное назначение — инкапсуляция пакетов сетевого уровня сетевой модели OSI в IP-пакеты. GRE может использоваться для организации VPN на 3-м уровне модели OSI. В маршрутизаторе ESR реализованы статические неуправляемые GRE-туннели, то есть туннели создаются вручную путем конфигурирования на локальном и удаленном узлах. Параметры туннеля для каждой из сторон должны быть взаимосогласованными или переносимые данные не будут декапсулироваться партнером.

          Задача: Организовать L3-VPN между офисами компании через IP-сеть, используя для туннелирования трафика протокол GRE.

          • в качестве локального шлюза для туннеля используется IP-адрес 115.0.0.1;
          • в качестве удаленного шлюза для туннеля используется IP-адрес 114.0.0.10;
          • IP-адрес туннеля на локальной стороне 25.0.0.1/24.

          Рисунок 1 - Схема сети.
          Рисунок 1 – Схема сети

          Решение:

          Создадим туннель GRE 10:

          esr(config)# tunnel gre 10

          Укажем локальный и удаленный шлюз (IP-адреса интерфейсов, граничащих с WAN):

          esr(config-gre)# local address 115.0.0.1
          esr(config-gre)# remote address 114.0.0.10

          Укажем IP-адрес туннеля 25.0.0.1/24:

          esr(config-gre)# ip address 25.0.0.1/24

          Также туннель должен принадлежать к зоне безопасности, для того чтобы можно было создать правила, разрешающие прохождение трафика в firewall. Принадлежность туннеля к зоне задается следующей командой:

          esr(config-gre)# security-zone untrusted

          Включим туннель:

          esr(config-gre)# enable
          esr(config-gre)# exit

          На маршрутизаторе должен быть создан маршрут до локальной сети партнера. В качестве интерфейса назначения указываем ранее созданный туннель GRE:

          esr(config)# ip route 172.16.0.0/16 tunnel gre 10

          Для применения изменений конфигурации выполним следующие команды:

          esr# commit
          Configuration has been successfully committed
          esr# confirm
          Configuration has been successfully confirmed

          После применения настроек трафик будет инкапсулироваться в туннель и отправляться партеру, независимо от наличия GRE-туннеля и правильности настроек с его стороны.

          Опционально для GRE-туннеля можно указать следующие параметры:

          • Включить вычисление и включение в пакет контрольной суммы заголовка GRE и инкапсулированного пакета для исходящего трафика:

          esr(config-gre)# local checksum

          • Включить проверку наличия и корректности контрольной суммы GRE для входящего трафика:

          esr(config-gre)# remote checksum

          • Указать уникальный идентификатор:

          esr(config-gre)# key 15808

          • Указать значение DSCP, MTU, TTL:

          esr(config-gre)# dscp 44
          esr(config-gre)# mtu 1426
          esr(config-gre)# ttl 18

          Состояние туннеля можно посмотреть командой:

          esr# show tunnels status gre 10

          Счетчики входящих и отправленных пакетов можно посмотреть командой:

          esr# show tunnels counters gre 10

          Конфигурацию туннеля можно посмотреть командой:

          esr# show tunnels configuration gre 10

          Настройка туннеля IPv4-over-IPv4 производится аналогичным образом.

          [ESR] Установка и активация лицензий
          В текущей релизной версия ПО - 1.2.0 доступны лицензии для функционала BRAS, Wi-Fi, wiSLA (активация SLA агента, используемого для мониторинга параметров качества канала связи).

          Для установки лицензии необходимо файл лицензии загрузить на маршрутизатор с TFTP, FTP или SCP сервера:

          esr# copy tftp://А.B.C.D:/NPXXXXXXXX.lic system:licence

          esr# copy ftp://admin:password@А.B.C.D:/NPXXXXXXXX.lic system:licence

          esr# copy scp://admin:password@A.B.C.D:/NPXXXXXXXX.lic system:licence

          Процесс активации лицензии происходит автоматически после перезагрузки оборудования.

          esr# reload system

          [ESR] Настройка BRAS без поддержки SoftWLC
          Основные шаги по настройке:

          Шаг 1.  Настройка FreeRADIUS - сервера.

          Для FreeRADIUS сервера нужно задать подсеть, из которой могут приходить запросы и добавить список пользователей. Для этого в файл users в директории с файлами конфигурации FreeRADIUS сервера нужно добавить:



          Профиль пользователя:



          <MACADDR> Cleartext-Password := <MACADDR>

          # Имя пользователя

          User-Name = <USER_NAME>,

          # Максимальное время жизни сессии

          Session-Timeout = <SECONDS>,

          # Максимальное время жизни сесиии при бездействии пользователя

          Idle-Timeout = <SECONDS>,

          # Время на обновление статистики по сессии

          Acct-Interim-Interval = <SECONDS>,

          # Имя сервиса для сессии (A - сервис включен, N - сервис выключен)

          Cisco-Account-Info = "{A|N}<SERVICE_NAME>"



          Профиль сервиса:



          <SERVICE_NAME> Cleartext-Password := <MACADDR>

          # Соответствует имени class-map в настройках ESR

          Cisco-AVPair = "subscriber:traffic-class=<CLASS_MAP>",

          # Действие, которое применяет ESR к трафику (permit, deny, redirect)

          Cisco-AVPair = "subscriber:filter-default-action=<ACTION>",

          # Возможность прохождения IP потоков (enabled-uplink, enabled-downlink, enabled, disabled)

          Cisco-AVPair = "subscriber:flow-status=<STATUS>"

          В файл clients.conf нужно добавить подсеть, в которой находится ESR:

          client ESR {

          ipaddr = <SUBNET>

          secret = <RADIUS_KEY>

          }



          Шаг 2.  Настройка ESR - нужно сконфигурировать:



          radius-server host <IP_ADDRESS>

          key ascii-text <RADIUS_KEY>

          exit

          aaa radius-profile bras_radius

          radius-server host <IP_ADDRESS>

          exit

          das-server das

          key ascii-text <RADIUS_KEY>

          exit

          aaa das-profile bras_das

          das-server das

          exit

          ip access-list extended user_acl

          rule 1

          action permit

          match protocol any

          match source-address any

          match destination-address any

          enable

          exit

          exit

          subscriber-control

          aaa das-profile bras_das

          aaa sessions-radius-profile bras_radius

          nas-ip-address <IP_ADDRESS>

          session mac-authentication

          default-service default-action redirect <URL>

          exit

          enable

          exit



          На интерфейсах, для которых требуется работа BRAS настроить (для успешного запуска требуется как минимум один интерфейс):



          service-subscriber-control {object-group <NAME> | any}

          location <L2LOCATION>



          !!! Настройка действие фильтрации по URL обязательно, а именно, необходимо настроить фильтрацию http-proxy на BRAS для неавторизованных пользователей:
          1. Создаем локальный список URL (можно указать свои URL, на которые неавторизованные пользователи смогут проходить без авторизации и без редиректа, например локальные сервисы вашей сети и ваш сайт):
          object-group url defaultserv
            url http://eltex.nsk.ru
            url http://ya.ru
            url https://ya.ru
          exit
          2. Добавим действие фильтрации для локального списка URL в BRAS:

          subscriber-control
            default-service
              filter-name local defaultserv
              filter-action permit
          end
          Теперь неавторизированные пользователи будут иметь доступ к URL defaultserv без редирект, а при попытке пройти на другие сайты для них отработает редирект:
          default-service
              default-action redirect http://192.168.16.54:8080/eltex_portal/







          Пример настройки:



          Дано:

          Шаг 1. Настройка FreeRADIUS - сервера:


          подсеть с клиентами 10.10.0.0/16, подсеть для работы с FreeRADIUS сервером 192.168.16.140/23. Настраиваем FreeRADIUS сервер. В файл «clients.conf» добавляем строки:
          client BRAS {
          ipaddr = 192.168.16.140
          secret = password
          }



          В файл «users» добавляем строки (вместо <MAC> нужно указать MAC адрес клиента):

          "00-00-00-33-96-3D" Cleartext-Password := "00-00-00-33-96-3D"
          User-Name = "Bras_user",
          Session-Timeout = 259200,
          Idle-Timeout = 259200,
          Cisco-AVPair += "subscriber:policer-rate-in=1000",
          Cisco-AVPair += "subscriber:policer-rate-out=1000",
          Cisco-AVPair += "subscriber:policer-burst-in=188",
          Cisco-AVPair += "subscriber:policer-burst-out=188",
          Cisco-Account-Info = "AINTERNET"

          INTERNET Cleartext-Password := "INTERNET"
          User-Name = "INTERNET",
          Cisco-AVPair = "subscriber:traffic-class=INTERNET",
          Cisco-AVPair += "subscriber:filter-default-action=permit"

          Для traffic-class в настройках сервиса нужно указать access-list из настроек ESR. Он нужен для определения какой трафик пользователя считать за трафик этого сервиса.



          Шаг 2. Конфигурация ESR:



          configure

          object-group url defaultserv
          url http://eltex.nsk.ru
          url http://ya.ru
          url https://ya.ru
          exit


          radius-server host 192.168.16.54
          key ascii-text encrypted 8CB5107EA7005AFF
          source-address 192.168.16.140
          exit
           aaa radius-profile bras_radius
          radius-server host 192.168.16.54
           exit
           aaa radius-profile bras_radius_servers
           radius-server host 192.168.16.54
           exit
          das-server das
          key ascii-text encrypted 8CB5107EA7005AFF
           exit
           aaa das-profile bras_das
           das-server das
          exit


           vlan 10
           exit


           ip access-list extended BYPASS
          rule 1
           action permit
          match protocol udp
           match source-address any
          match destination-address any
           match source-port 68
           match destination-port 67
          enable
           exit
           rule 2
           action permit
           match protocol udp
           match source-address any
           match destination-address any
           match source-port any
           match destination-port 53
          enable
          exit
           rule 3
           exit
           exit


          ip access-list extended INTERNET
          rule 1
           action permit
          match protocol any
          match source-address any
          match destination-address any
          enable
           exit
           exit

          ip access-list extended WELCOME
          rule 10
          action permit
          match protocol tcp
          match source-address any
          match destination-address any
          match source-port any
          match destination-port 443
          enable
          exit
          rule 20
          action permit
          match protocol tcp
          match source-address any
          match destination-address any
          match source-port any
          match destination-port 8443
          enable
          exit
          rule 30
          action permit
          match protocol tcp
          match source-address any
          match destination-address any
          match source-port any
          match destination-port 80
          enable
          exit
          rule 40
          action permit
          match protocol tcp
          match source-address any
          match destination-address any
          match source-port any
          match destination-port 8080
          enable
          exit
          exit


           subscriber-control
          aaa das-profile bras_das
          aaa sessions-radius-profile bras_radius
          aaa services-radius-profile bras_radius_servers
          nas-ip-address 192.168.16.140
          session mac-authentication
          bypass-traffic-acl BYPASS
          default-service
          class-map BYPASS
          filter-name local defaultserv
          filter-action permit
          default-action redirect http://192.168.16.54/eltex_portal
          session-timeout 121
          exit
          enable
          exit


           bridge 10
          vlan 10
          ip firewall disable
           ip address 10.10.0.1/16
           ip helper-address 192.168.16.54
          service-subscriber-control any
          location USER
           protected-ports
           protected-ports exclude vlan
          enable
           exit
           interface gigabitethernet 1/0/2
          ip firewall disable
          ip address 192.168.16.140/23
           exit
           interface gigabitethernet 1/0/3.10
           bridge-group 10
          ip firewall disable
           exit
           interface gigabitethernet 1/0/4
          ip firewall disable
           ip address 30.30.30.2/24
           exit
           interface tengigabitethernet 1/0/1
          ip firewall disable
           exit
           interface tengigabitethernet 1/0/1.10
           bridge-group 10
          exit
           interface tengigabitethernet 1/0/1.20
           ip firewall disable
          ip address 20.20.20.1/24
           exit
          interface tengigabitethernet 1/0/1.30
          bridge-group 10
           exit
           interface tengigabitethernet 1/0/1.40
           bridge-group 10
          exit

          nat source
          ruleset factory
          to interface gigabitethernet 1/0/2
          rule 10
          description "replace 'source ip' by outgoing interface ip address"
          match protocol any
          match source-address any
          match destination-address any
          action source-nat interface
          enable
          exit
          exit


           ip route 0.0.0.0/0 192.168.16.145

           ip telnet server

          [ESR] Пример настройки проброса портов на маршрутизаторах ESR
          Для начала нужно создать объекты, которыми будем оперировать дальше в конфигурации.

          Создаем порт

          object-group service HTTP

            port-range 8080

          exit



          Создаем IP адреса аплинка и сервера, до которого планируем пробросить порт

          object-group network UPLINK

            ip address-range X.X.X.X   - где X.X.X.X белый IP маршрутизатора без маски

          exit

          object-group network SERVER

            ip address-range Y.Y.Y.Y где Y.Y.Y.Y белый IP серввера без маски

          exit



          Объявляем зоны безопасности

          security zone untrusted

          exit

          security zone trusted

          exit



          Создаем бридж (нужно, если планируем использовать одну серую сеть на нескольких портах)

          bridge 1

            vlan 2  (опционально)

            security-zone trusted

            ip address Y.Y.Y.Y/24

            enable

          exit



          interface gigabitethernet 1/0/1

            description "UPLINLK"

            security-zone untrusted

            ip address X.X.X.X/n   -где n – размер маски подсети белой подсети

          exit

          interface gigabitethernet 1/0/2

            mode switchport

            security-zone trusted

            switchport access vlan 2 (опционально, если этот vlan был объявлен в bridge 1)

          exit



          Настроим firewall для прохождения трафика к серверу по порту 8080

          security zone-pair untrusted trusted

            rule 1

              action permit

              match protocol tcp

              match destination-address SERVER

              match destination-port HTTP

              enable

            exit

          exit



          Создадим правило, разрешающее любой исходящий трафик из локальной сети в сторону интернета

          security zone-pair trusted untrusted

            rule 1

              action permit

              match protocol any

              match source-address any

              match destination-address any

              enable

            exit

          exit



          Создадим правило, позволяющее прохождение локального трафика без ограничений.

          security zone-pair trusted trusted

            rule 1

              action permit

              match protocol any

              match source-address any

              match destination-address any

              enable

            exit

          exit

          • Если в будущем планируются какие любо ограничения локального трафика, рекомендуется задать номер правила побольше, например 10, чтобы правила, создаваемые в будущем, можно было легко поставить приоритетом выше или ниже только что созданного правила.



          Создадим пул адресов, на который будет транслироваться трафик

          nat destination

            pool SERVER

              ip address Y.Y.Y.Y

            exit



            *Если необходимо обращаться на белый IP по одному порту (например 8080), но в локальной сети попадать на сервер на другой порт (например 80), в пуле нужно указать номер порта назначения.
          Если требуется пробросить порт симметрично, то писать «ip port 80» нужно

            pool SERVER

              ip address Y.Y.Y.Y

              ip port 80

            exit



            Создадим правило проброса портов

          *Для проброса tcp и udp портов с одинаковым значением придется создать два отдельных правила для tcp и udp соответственно.

            ruleset DNAT

              from zone untrusted

              rule 1

                match protocol tcp

                match destination-address UPLINK

                match destination-port HTTP

                action destination-nat pool SERVER

                enable

              exit



          Настроим исходящий NAT

          nat source

            ruleset factory

              to zone untrusted

              rule 1

                action source-nat interface

                enable

              exit

            exit

          exit



          [ESR] Управление и мониторинг ESR по SNMP

          access

          Данной командой определяется уровень доступа по протоколу SNMPv3.

          Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

          Синтаксис

          access <TYPE>
          no access

          Параметры

          <TYPE> – уровень доступа:

          • ro – доступ только для чтения;
          • rw – доступ для чтения и записи.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-USER

          Пример

          1.     esr(config-snmp-user)# access rw

          authentication access

          Данной командой определяется режим безопасности.

          Использование отрицательной формы команды (no) отключает аутентификацию.

          Синтаксис

          authentication access <TYPE>
          no authentication access

          Параметры

          <TYPE> – режим безопасности:

          • auth – используется только аутентификация;
          • priv – используется аутентификация и шифрование данных.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-USER

          Пример

          1     esr(config-snmp-user)# authentication algorithm auth


          authentication algorithm

          Данная команда определяет алгоритм аутентификации SNMPv3-запросов.

          Использование отрицательной формы команды (no) отключает аутентификацию.

          Синтаксис

          authentication algorithm <ALGORITHM>
          no authentication algorithm

          Параметры

          <ALGORITHM> – алгоритм шифрования:

          • md5 – пароль шифруется по алгоритму md5;
          • sha1 – пароль шифруется по алгоритму sha1.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-USER

          Пример

          1     esr(config-snmp-user)# authentication algorithm md5


          authentication key

          Данная команда устанавливает пароль для аутентификации SNMPv3-запросов.

          Использование отрицательной формы команды (no) удаляет пароль.

          Синтаксис

          authentication key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
          no authentication key

          Параметры

          <CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

          encrypted – при указании команды задается зашифрованный пароль:

          <ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-USER

          Пример

          esr(config-snmp-user)# authentication key ascii-text 123456789
          esr(config-snmp-user)# authentication key ascii-text encrypted CDE65039E5591FA3F1


          client-list

          Данной командой активируется фильтрация и устанавливается профиль IP-адресов, с которых могут приниматься SNMPv3 пакеты с данным именем SNMPv3 пользователя.

          Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3-пакетов.

          Синтаксис

          [no] client-list <NAME>

          Параметры

          <NAME> – имя ранее сознанной object-group, задается строкой до 31 символа.

          Значение по умолчанию

          Ограничения отключены.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-USER

          Пример

          1     esr(config-snmp-user)# client-list OBG005


          community

          Данной командой определяется SNMP-community для отправки уведомлений на удаленный сервер.

          Использование отрицательной формы команды (no) удаляет значение community.

          Синтаксис

          community <COMMUNITY>
          no community

          Параметры

          <COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

          Значение по умолчанию

          community – не задано.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-HOST

          Пример

          1     esr(config-snmp-host)# community privatekey


          ip address

          Данной командой активируется фильтрация и устанавливается IP-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

          Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

          Синтаксис

          [no] ip address <ADDR>

          Параметры

          <ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

          Значение по умолчанию

          Ограничения отключены.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-USER

          Пример

          1     esr(config-snmp-user)# ip address 192.168.85.33


          ipv6 address

          Данной командой активируется фильтрация и устанавливается IPv6-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

          Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

          Синтаксис

          [no] ipv6 address <IPV6-ADDR>

          Параметры

          <IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

          Значение по умолчанию

          Отключено.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-USER

          Пример

          1     esr(config-snmp-user)# ipv6 address AC:05:12:44::24


          enable

          Данной командой активируется SNMPv3-пользователь.

          Использование отрицательной формы команды (no) деактивирует SNMPv3-пользователя.

          Синтаксис

          [no] enable

          Параметры

          Команда не содержит параметров.

          Значение по умолчанию

          Отключено.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-USER

          Пример

          1     esr(config-snmp-user)# enable


          oid-tree

          Данной командой устанавливается OID и действие применяемое к нему (разрешить/запретить). Более длинные OID имеют преимущество.

          OID указывается в цифровой нотации.

          Использование отрицательной формы команды (no) удаляет запись oid-tree.

          Синтаксис

          oid-tree <OID> <ACTION>
          no oid-tree <OID>

          Параметры

          <OID> – OID, задаётся строкой до 255 символов;

          <ACTION> – действие, применяемое к OID

          • excluded – запретить использование OID;
          • included – разрешить использование OID.

          Значение по умолчанию

          Разрешено.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-VIEW

          Пример

          1     esr(config-snmp-view)# oid-tree 1.3.6.1.2.1.2.2 excluded


          port

          Данной командой определяется порт коллектора SNMP уведомлений на удаленном сервере.

          Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

          Синтаксис

          port <PORT>
          no port

          Параметры

          <PORT> – номер UDP-порта, указывается в диапазоне [1..65535].

          Значение по умолчанию

          162

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-HOST

          Пример

          1     esr(config-snmp-host)# port 5555


          privacy algorithm

          Данная команда определяет алгоритм шифрования передаваемых данных.

          Использование отрицательной формы команды (no) отключает шифрование.

          Синтаксис

          privacy algorithm <ALGORITHM>
          no privacy algorithm

          Параметры

          <ALGORITHM> – алгоритм шифрования:

          • aes128 – использовать алгоритм шифрования AES-128;
          • des – использовать алгоритм шифрования DES.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-USER

          Пример

          1     esr(config-snmp-user)# privacy algorithm des


          privacy key

          Данная команда устанавливает пароль для шифрования передаваемых данных.

          Использование отрицательной формы команды (no) удаляет пароль.

          Синтаксис

          privacy key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
          no privacy key

          Параметры

          <CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

          <ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-USER

          Пример

          1     esr(config-snmp-user)# privacy key ascii-text 123456789
          2     esr(config-snmp-user)# privacy key ascii-text encrypted CDE65039E5591FA3F1


          rmon collection statistics

          Данная команда включается сохранение RMON-статистики для физического интерфейса.

          Использование отрицательной формы команды (no) отключается сохранение RMON-статистики для физического интерфейса.

          Синтаксис

          rmon collection statistics <INDEX> owner <OWNER>
          no rmon collection statistics

          Параметры

          <INDEX> – RMON-интекс данного интерфейса;

          <OWNER> – текстовое поле длинной [1..127] символов описывающее владельца создавшего данный процесс.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG-GI

          CONFIG-TE

          Пример

          1     esr(config-if)# rmon collection statistics 17 owner admin


          snmp-server

          Данной командой включается SNMP-сервер как в глобальной таблице маршрутизации так и во всех созданных VRF.

          Использование отрицательной формы команды (no) выключает SNMP-сервер.

          Синтаксис

          [no] snmp-server

          Параметры

          Команда не содержит параметров.

          Значение по умолчанию

          Выключен.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG

          Пример

          esr(config)# snmp-server


          snmp-server community

          Данной командой определяется сообщество для доступа по протоколу SNMP.

          Использование отрицательной формы команды (no) удаляет настройки сообщества.

          Синтаксис

          [no] snmp-server community <COMMUNITY> [ <TYPE> ] [ { <ADDR> | <IPV6-ADDR> } ] [client-list <OBJ-GROUP-NETWORK-NAME> ] [ <VERSION> ] [ view <VIEW-NAME> ] [ vrf <VRF> ]

          Параметры

          <COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

          <TYPE> – уровень доступа:

          • ro – доступ только для чтения;
          • rw – доступ для чтения и записи.

          <ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255].

          <IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

          <OBJ-GROUP-NETWORK-NAME> – имя профиля IP-адресов, от которых обрабатываются snmp-запросы, задаётся строкой до 31 символа.

          <VERSION> – версия snmp, поддерживаемая данным community, принимает значения v1 или v2c.

          <VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID.

          <VRF> – имя экземпляра VRF, из которого будет разрешен доступ, задается строкой до 31 символа.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server community public rw


          snmp-server contact

          Данной командой устанавливается значение переменной SNMP, содержащей контактную информацию (по умолчанию не определена). Для удобства в параметрах можно указать ответственного за данное оборудование, например, его фамилию.

          Использование отрицательной формы команды (no) удаляет значение переменной SNMP, содержащей контактную информацию.

          Синтаксис

          [no] snmp-server contact <CONTACT>

          Параметры

          <CONTACT> – контактная информация, задаётся строкой до 255 символов.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server contact ivanov_ivan


          snmp-server dscp

          Команда задаёт значение кода DSCP для использования в IP-заголовке исходящих пакетов SNMP-сервера.

          Использование отрицательной формы команды (no) устанавливает значение DSCP по умолчанию.

          Синтаксис

          snmp-server dscp <DSCP>
          no snmp-server dscp

          Параметры

          <DSCP> – значение кода DSCP, принимает значения в диапазоне [0..63].

          Значение по умолчанию

          61

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server dscp 40


          snmp-server enable traps

          Данная команда разрешает отправку всех типов SNMP-уведомлений.

          Использование отрицательной формы команды (no) отменяет разрешение отправки всех типов SNMP-уведомлений.

          Синтаксис

          [no] snmp-server enable traps

          Параметры

          Отсутствуют.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server enable traps


          snmp-server enable traps config

          Данная команда разрешает отправку SNMP-уведомлений об операциях с конфигурацией.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps config [ <ACT> ]

          Параметры

          <ACT> – трапы фактов изменения конфигурации:

          • commit – применение изменения конфигурации;
          • confirm – подтверждение изменения конфигурации.

          Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server enable traps config commit


          snmp-server enable traps entity

          Данная команда разрешает отправку SNMP-уведомлений об операциях с running-config.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps entity [ <ENT> ]

          Параметры

          <ENT> – типы фильтров параметров окружения:

          • config-change – информация о операциях с running-config.

          Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server enable traps entity


          snmp-server enable traps entity-sensor

          Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps entity-sensor [ <ENT> ]

          Параметры

          <ENT> – типы фильтров параметров окружения:

          • threshold – информация о срабатывании пересечения пороговых значений.

          Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server enable traps entity-sensor


          snmp-server enable traps environment

          Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps environment [ <ENV> ]

          Параметры

          <ENV> – типы фильтров параметров окружения:

          • pwrin – отказ БП;
          • pwrin-insert – БП установлен;
          • fan – отказ вентилятора;
          • fan-speed-changed – изменение скорости вентиляторов;
          • fan-speed-high – скорость вращения вентиляторов превысила максимальный порог;
          • memory-flash-low – свободный объем NAND меньше заданного порога;
          • memory-flash-critical-low – свободный объем NAND меньше заданного критического порога;
          • memory-ram-low – свободный объем RAM меньше заданного порога;
          • memory-ram-critical-low– свободный объем RAM меньше заданного критического порога;
          • cpu-load – высокая нагрузка ЦПУ;
          • cpu-overheat-temp – температура CPU превысила заданный максимальный порог;
          • cpu-critical-temp – температура CPU превысила заданный критический порог;
          • cpu-supercooling-temp – температура CPU упала ниже заданного минимального порога;
          • switch-overheat-temp – температура коммутатора превысила заданный максимальный порог;
          • switch-supercooling-temp – температура коммутатора упала ниже заданного минимального порога;
          • board-overheat-temp – перегрев платы;
          • board-supercooling-temp – переохлаждение платы;
          • sfp-overheat-temp – перегрев sfp-модуля;
          • sfp-supercooling-temp – переохлаждение sfp-модуля.

          Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server enable traps enviroment pwrin


          snmp-server enable traps envmоn

          Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps envmon [ <ENV> ]

          Параметры

          <ENV> – типы фильтров параметров окружения:

          • fan – информация о работе блоков вентиляторов;
          • shutdown – информация о отключении маршрутизатора;
          • supply – информация о работе блоков питания;
          • temperature информация о работе температурных датчиков.

          Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          esr(config)# snmp-server enable traps envmon fun


          snmp-server enable traps files-operations

          Данная команда разрешает отправку SNMP-уведомлений об операциях с файлами.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps files-operations [ <ACT> ]

          Параметры

          <ACT> – типы фильтров параметров операций с файлами:

          • successful – успешно;
          • failed – неудачно;
          • canceled – отменено;

          canceled – отменено.

          Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server enable traps files-operations canceled


          snmp-server enable traps flash

          Данная команда разрешает отправку SNMP-уведомлений об операциях с внешними flash-накопителями.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps flash [ <ACT> ]

          Параметры

          <ACT> – типы фильтров параметров операций с файлами:

          • insertion – подключение flash-накопителя;
          • removal – удаление flash-накопителя.

          Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server enable traps flash removal


          snmp-server enable traps interfaces

          Данная команда разрешает отправку SNMP-уведомлений о изменении состояния интерфейсов.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps interfaces [ <ACT> ]

          Параметры

          <ACT> – типы фильтров параметров окружения:

          • rx-utilization-high – поток входящих данных превышает порог;
          • tx-utilization-high – поток исходящих данный превышает порог;
          • number-high – превышение количества IP-интерфейсов;

          Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server enable traps interfaces rx-utilization-high


          snmp-server enable traps ports

          Данная команда разрешает отправку SNMP-уведомлений о появлении ошибок на интерфейсах чипа коммутации.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps ports [ <TYPE> ]

          Параметры

          <TYPE> – типы фильтров состояние порта:

          • port-counters-errors – ошибки на интерфейсах чипа коммутации.

          Без указания ключа <TYPE> – активируется отправка всех трапов данной группы.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          esr(config)# snmp-server enable traps ports


          snmp-server enable traps screens

          Данная команда разрешает отправку SNMP-уведомлений о cрабатывании защиты от определенного вида DoS атак.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps screens [ <SCREEN> ]

          Параметры

          <SCREEN> – типы фильтров защиты от DoS атак:

          • dest-limit – ограничение количества одновременных сессий на основании адреса назначения;
          • source-limit – ограничение количества одновременных сессий на основании адреса источника;
          • icmp-threshold – защита от ICMP flood атак;
          • udp-threshold – защита от UDP flood атак;
          • syn-flood – защита от SYN flood атак;
          • land – защита от land атак;
          • winnuke – защита от winnuke атак;
          • icmp-frag – блокировка фрагментированных ICMP-пакетов;
          • syn-flag – блокировка фрагментированных TCP-пакетов, с флагом SYN;
          • unknown-proto – блокировка пакетов, с ID протокола в заголовке IP равном 137 и более;
          • ip-frag – блокировка фрагментированных пакетов;
          • port-scan – защита от port scan атак;
          • ip-sweep – защиту от IP-sweep атак;
          • syn-fin – блокировка TCP-пакетов, с установленными флагами SYN и FIN;
          • fin-no-ack – блокировка TCP-пакетов с установленным флагом FIN и не установленным флагом ACK;
          • no-flag – блокировка TCP-пакетов, с нулевым полем flags;
          • spoofing – защита от IP spoofing атак;
          • reserved – блокировка всех ICMP-пакетов 2 и 7 типов (reserved);
          • quench – блокировка всех ICMP-пакетов 4 типа (source quench);
          • echo-request – блокировка всех ICMP пакетов 8 типа (echo-request);
          • time-exceeded – блокировка всех ICMP-пакетов 11 типа (time exceeded);
          • unreachable – блокировка всех ICMP-пакетов 3 типа (destination-unreachable);
          • icmp-large – блокировка ICMP-пакетов большого объема;
          • tcp-all-flags – блокировка tcp-пакетов с флагами;
          • udp-frag – блокировка udp-пакетов с флагами.

          Без указания ключа <LINK> – активируется отправка всех трапов данной группы.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          esr(config)# snmp-server enable traps screens reserved


          snmp-server enable traps snmp

          Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps snmp [ <ACT> ]

          Параметры

          <ACT> – типы фильтров параметров окружения:

          • authentication – уведомления о snmp-запросах на маршрутизатор с неверными community или snmpv3-паролем;
          • coldstart – уведомления о перезапуске snmp-сервера на маршрутизаторе;
          • linkdown – информация о изменении состояния link в down;
          • linkup – информация о изменении состояния link в up.

          Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server enable traps snmp linkup


          snmp-server enable traps syslog

          Данная команда разрешает отправку SNMP-уведомлений с syslog-сообщениями.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps syslog

          Параметры

          Отсутствуют.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server enable traps syslog


          snmp-server enable traps wifi

          Данная команда разрешает отправку SNMP-уведомлений с сообщениями о работе wifi-контроллера.

          Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

          Синтаксис

          [no] snmp-server enable traps wifi [ <NAME> ]
          Параметры

          <NAME> – типы трапа о туннелях softgre:

          • wifi-tunnels-number-in-bridge-high – включение трапов о превышении количества sub-gre-тунелей включенных в bridge
          • wifi-tunnels-operation– включение трапов о результате snmp операций с туннелями softgre.

          Без указания ключа <NAME> – активируется отправка всех трапов данной группы.

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          esr(config)# snmp-server enable traps syslog


          snmp-server host

          Данной командой включается передача SNMP-уведомлений на указанный IP-адрес и осуществляется переход в режим настройки SNMP-уведомлений.

          Использование отрицательной формы команды (no) отключает передачу уведомлений на указанный коллектор SNMP-уведомлений.

          Синтаксис

          [no] snmp-server host { <ADDR> | <IPV6-ADDR> } [vrf <VRF>]

          Параметры

          <ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

          <IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF];

          <VRF> – имя экземпляра VRF, в котором находится коллектор SNMP-уведомлений, задается строкой до 31 символа.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp host 192.168.2.2


          snmp-server location

          Данной командой устанавливается значение переменной SNMP, содержащей информацию о расположении оборудования (по умолчанию не определено). Для удобства в параметрах можно указать город, улицу, район, номер комнаты и т.п.

          Использование отрицательной формы команды (no) удаляет значение переменной, содержащей информацию о расположении оборудования.

          Синтаксис

          [no] snmp-server location <LOCATION>

          Параметры

          <LOCATION> – информацию о расположении оборудования, задаётся строкой до 255 символов.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server location duglasa_adamsa_42


          snmp-server system-shutdown

          Данной командой разрешается перезагрузка маршрутизатора при помощи snmp-сообщений.

          Использование отрицательной формы команды (no) запрещает перезагрузку маршрутизатора при помощи SNMP-сообщений.

          Синтаксис

          [no] snmp-server system-shutdown

          Параметры

          Команда не содержит параметров.

          Значение по умолчанию

          Отключено.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server system-shutdown


          Данной командой устанавливается режим отправки SNMP-trap.

          Использование отрицательной формы команды (no) устанавливает режим по умолчанию.

          Синтаксис

          snmp-server trap link <MODE>
          no snmp-server host

          Параметры

          <MODE> – режим отправки SNMP-trap. Принимает значения:

          • ietf;
          • cisco.

          Значение по умолчанию

          ietf

          Необходимый уровень привилегий

          10

          Командный режим

          CONFIG

          Пример

          1      esr(config)# snmp-server trap link cisco


          snmp-server user

          Данной командой создается SNMPv3-пользователь.

          Использование отрицательной формы команды (no) удаляет SNMPv3-пользователя.

          Синтаксис

          [no] snmp-server user <NAME>

          Параметры

          <NAME> – имя пользователя, задаётся строкой от 1 до 128 символов.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG

          Пример

          1     esr(config)# snmp-server user admin
          1     esr(config-snmp-user)#


          snmp-server view

          Данной командой создается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для community (SNMPv2) и user (SNMPv3).

          Использование отрицательной формы команды (no) удаляет профиль snmp view.

          Синтаксис

          [no] snmp-server view <VIEW-NAME>

          Параметры

          <VIEW-NAME> – имя профиля SNMP view, задаётся строкой до 31 символа.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG

          Пример

          esr(config)# snmp-server view user_access
          esr(config-snmp-view)#


          source-address

          Данной командой определяется IP-адрес для отправки уведомлений на удаленный сервер.

          Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

          Синтаксис

          source-address { <ADDR> | <IPV6-ADDR> }
          no source-address

          Параметры

          <ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

          <IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

          Значение по умолчанию

          IPv4/IPv6 – адрес интерфейса ближайшего к удаленному SNMP-серверу.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-HOST

          Пример

          1     esr(config-snmp-host)# source-address 192.168.22.17


          source-interface

          Данной командой определяется интерфейс или туннель маршрутизатора, IPv4/IPv6-адрес которого будет использоваться для отправки уведомлений на удаленный сервер.

          Использование отрицательной формы команды (no) удаляет указанный интерфейс или туннель.

          Синтаксис

          source-interface { <IF> | <TUN> }
          no source-interface

          Параметры

          <IF> – имя интерфейса устройства.

          <TUN> – имя туннеля устройства.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-HOST

          Пример

          1     esr(config-snmp-host)# source-interface gigabitethernet 1/0/1


          view

          Данной командой устанавливается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для SNMPv3 user.

          Использование отрицательной формы команды (no) удаляет профиль snmp view.

          Синтаксис

          [no] view <VIEW-NAME>

          Параметры

          <VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID, задается строкой до 31 символа.

          Необходимый уровень привилегий

          15

          Командный режим

          CONFIG-SNMP-USER

          Пример

          1     esr(config-snmp-user)# view user_view
          Рассчитать стоимость доставки ESR-100 Сервисный маршрутизатор
          Данный сервис поможет Вам узнать ориентировочную стоимость доставки Вашего товара
          Выберите маршрут
          Страна назначения
          Населенный пункт
          Ваш браузер сильно устарел.
          Обновите его до последней версии или используйте другой более современный.
          0
          Ваш заказ
          Наименование Цена Количество Итого
          Сумма заказа:
          0 руб
