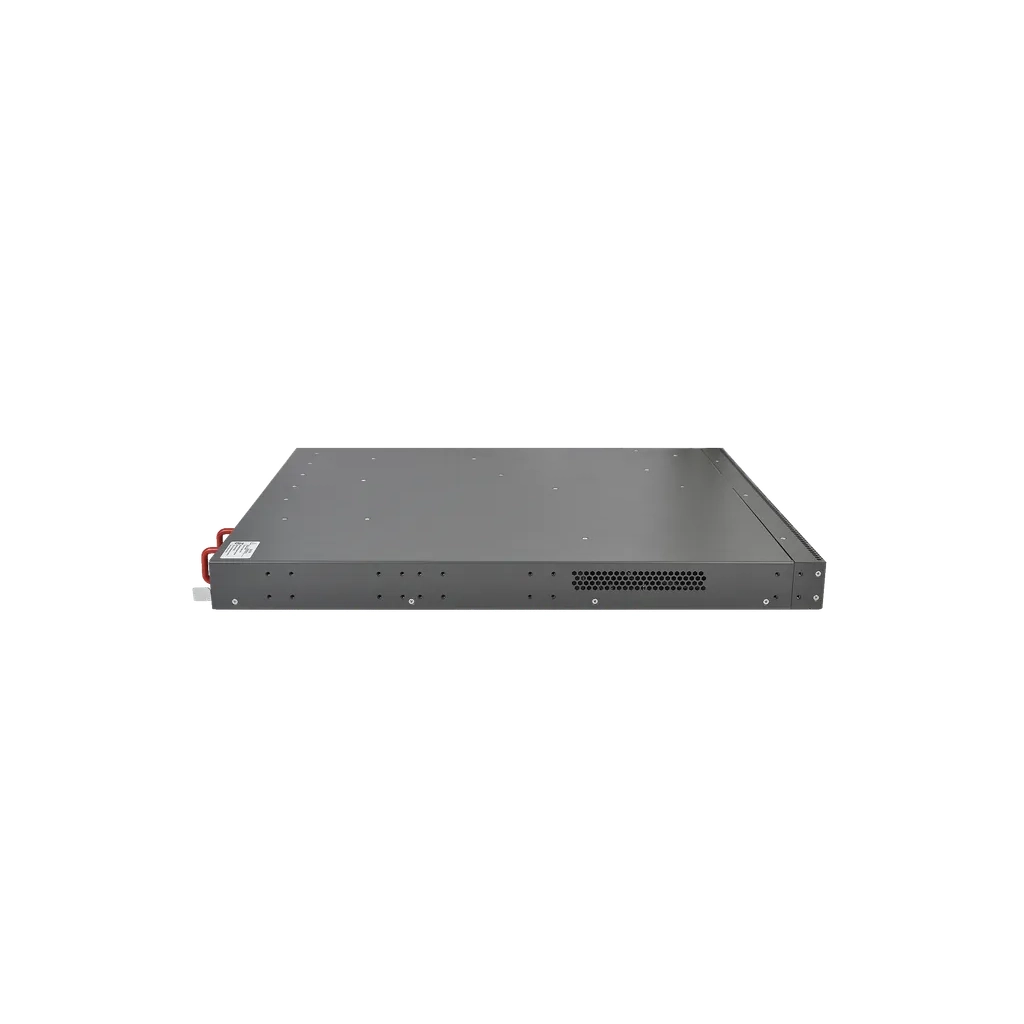

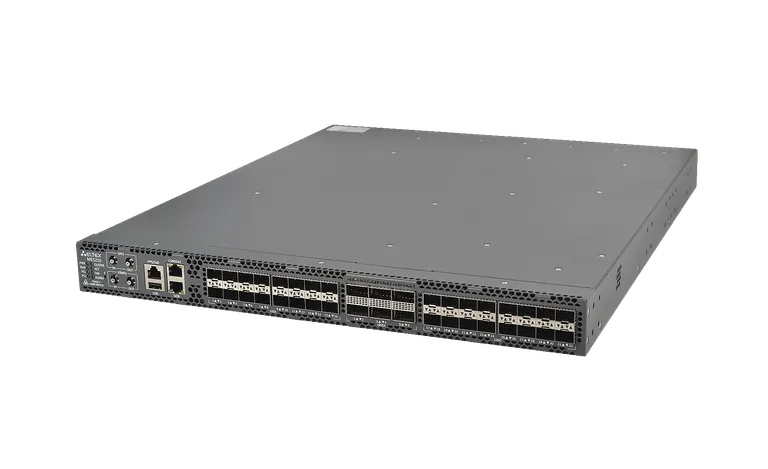

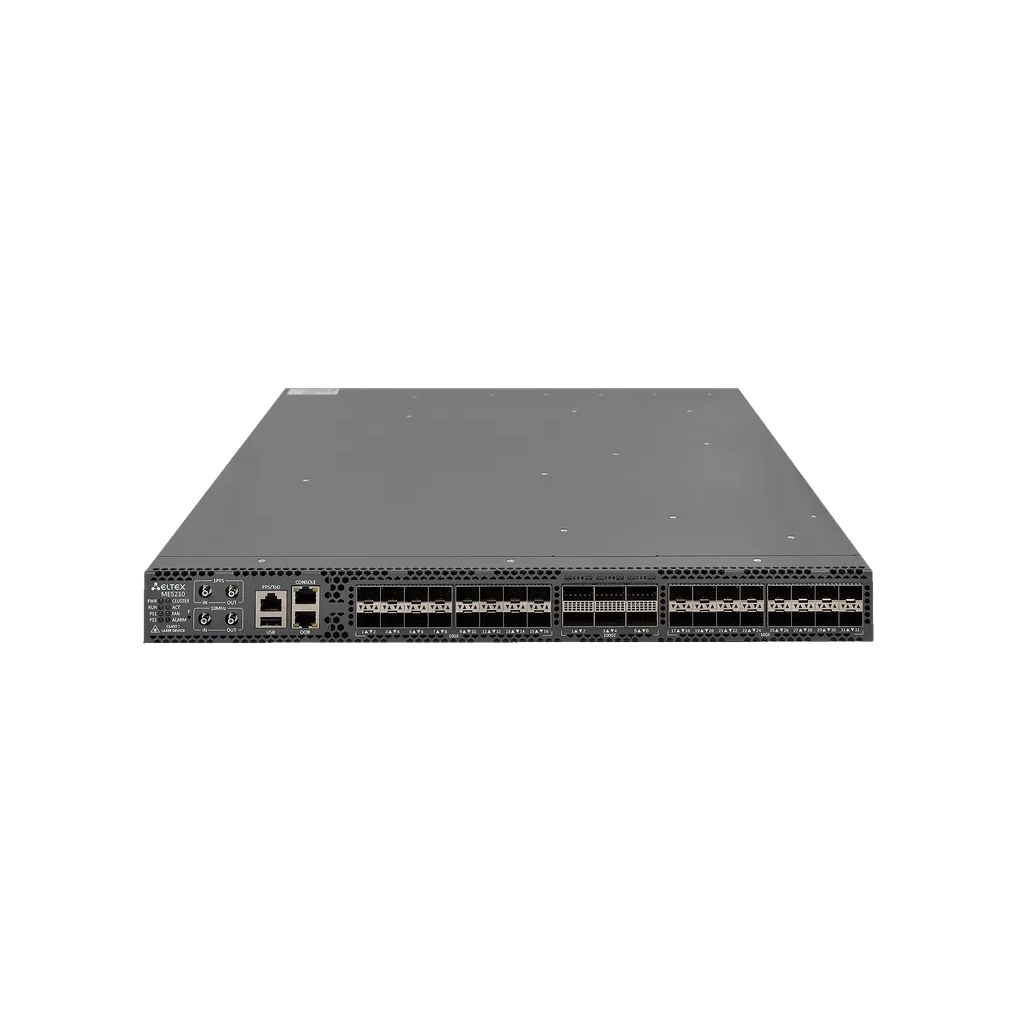

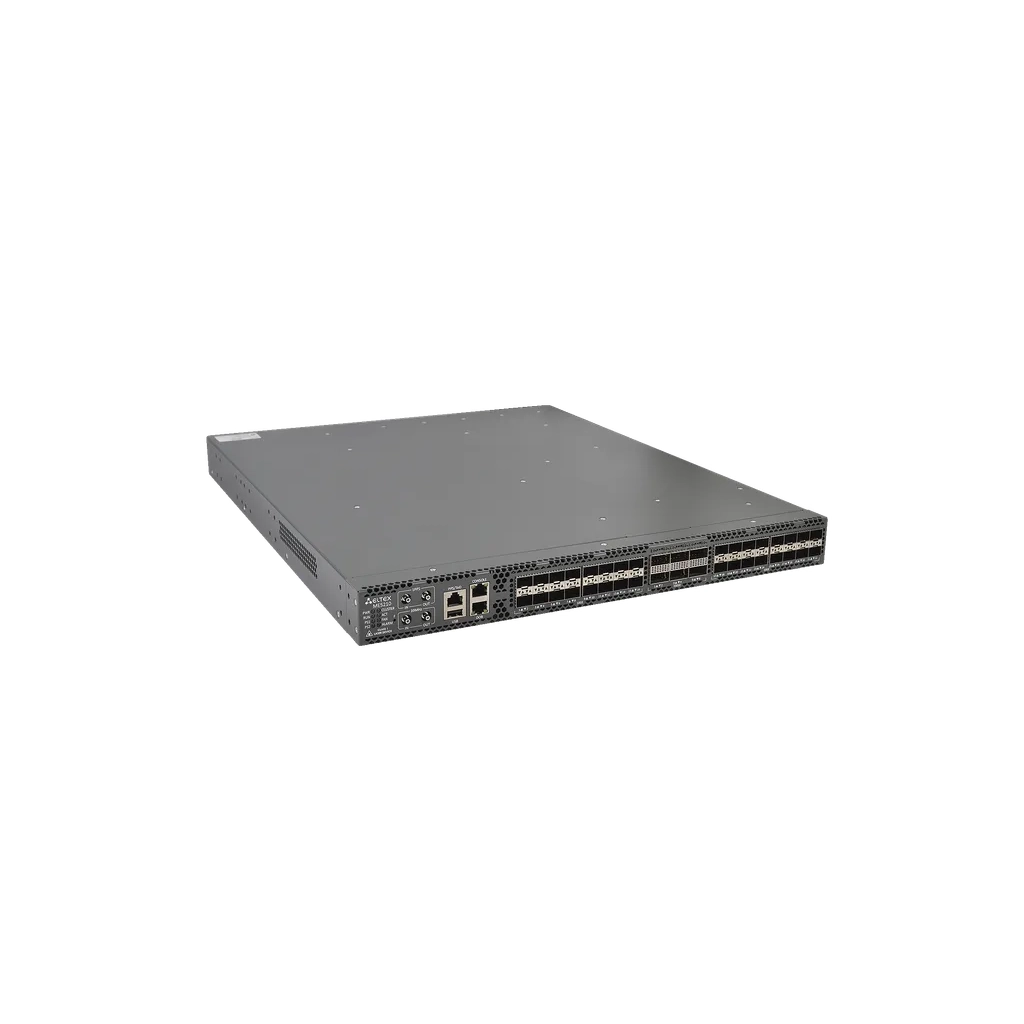

ME5210S - маршрутизатор ядра небольшой MPLS сети или в качестве агрегирующего, пограничного маршрутизатора. Поддерживает стандарты SyncE и IEEE 1588v2 (PTP) для высокоточной синхронизации времени и частоты. Предназначен для оператора связи, крупного корпоративного заказчика с собственной AS, волоконно-оптической кабельной сетью.

Алексеев Никита (Москва)

Бринева Анна (Москва)

Бурдюгова Татьяна (Москва)

Бурмистров Игорь (Москва)

Васильева Татьяна (Москва)

Дудоров Дмитрий (Москва)

Жданов Алексей (Москва)

Жигульская Екатерина (Москва)

Каночкин Виталий (Москва)

Клюй Вячеслав (Москва)

Кожемяко Руслан (Москва)

Кузьмин Максим (Москва)

Ларин Алексей (Москва)

Лысенко Алексей (Москва)

Муртазин Камиль (Казань)

Наполов Илья (Москва)

Поддубный Владислав (Москва)

Пчелинская Светлана (Москва)

Рекун Антон (Москва)

Степанов Артем (Москва)

Сутоцких Илья (Москва)

Сытый Александр (Москва)

Фадин Дмитрий (Москва)

Файзрахманов Марат (Москва)

Чердынцев Артём (Москва)

Шатуха Егор (Москва)

Щербаков Максим (Москва)

ar@eltexcm.ru

+7 (985) 057 54 24

Доступен к заказу

Артикул:

Произв-сть, Гбит/с: 920

Произв-сть, Мпкт/с: 720

FIB: 4M IPv4/2,7M IPv6 (адаптивн.)

RIB: до 72M IPv4, либо 32M IPv6

1
год

2
года

3
года

5
лет

Без

8/5

24/7

Базовый
ремонт

Быстрая
подмена

Общие параметры ME5210S Eltex

РРПП (ПП 719)	10798776
Макс. скорость портов	100 G
Статус Минпромторг	Да
ФСТЭК	Нет
Количество портов 10G	32
Количество портов 100G	6
Размер базы FIB	4M IPv4/2,7M IPv6 (адаптивн.)
RIB	до 72M IPv4, либо 32M IPv6
Производительность, Gbps	920
Производительность, Mpps	720

Физические характеристики

Питание, В	2 смен.БП
Установка в стойку esr	1U

Габариты и вес

Размер коробки ШхВхГ, мм	440 x 44 x 560
Вес брутто, кг	9.8

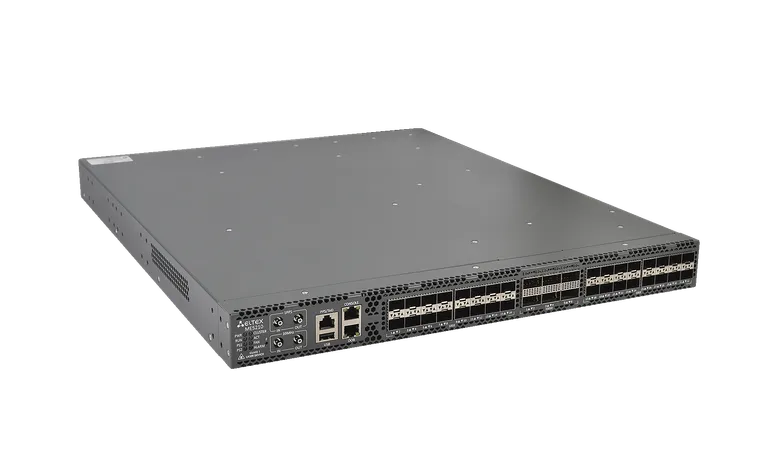

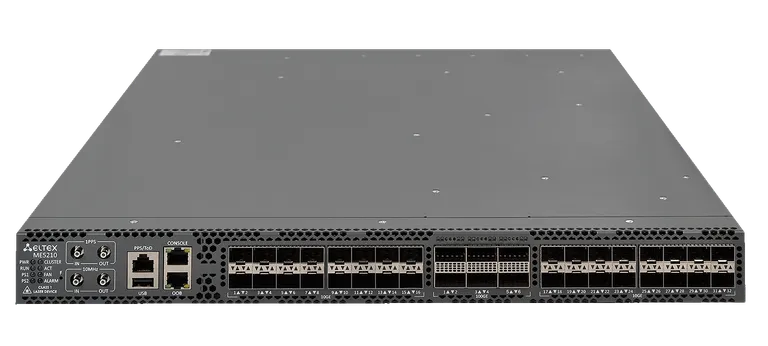

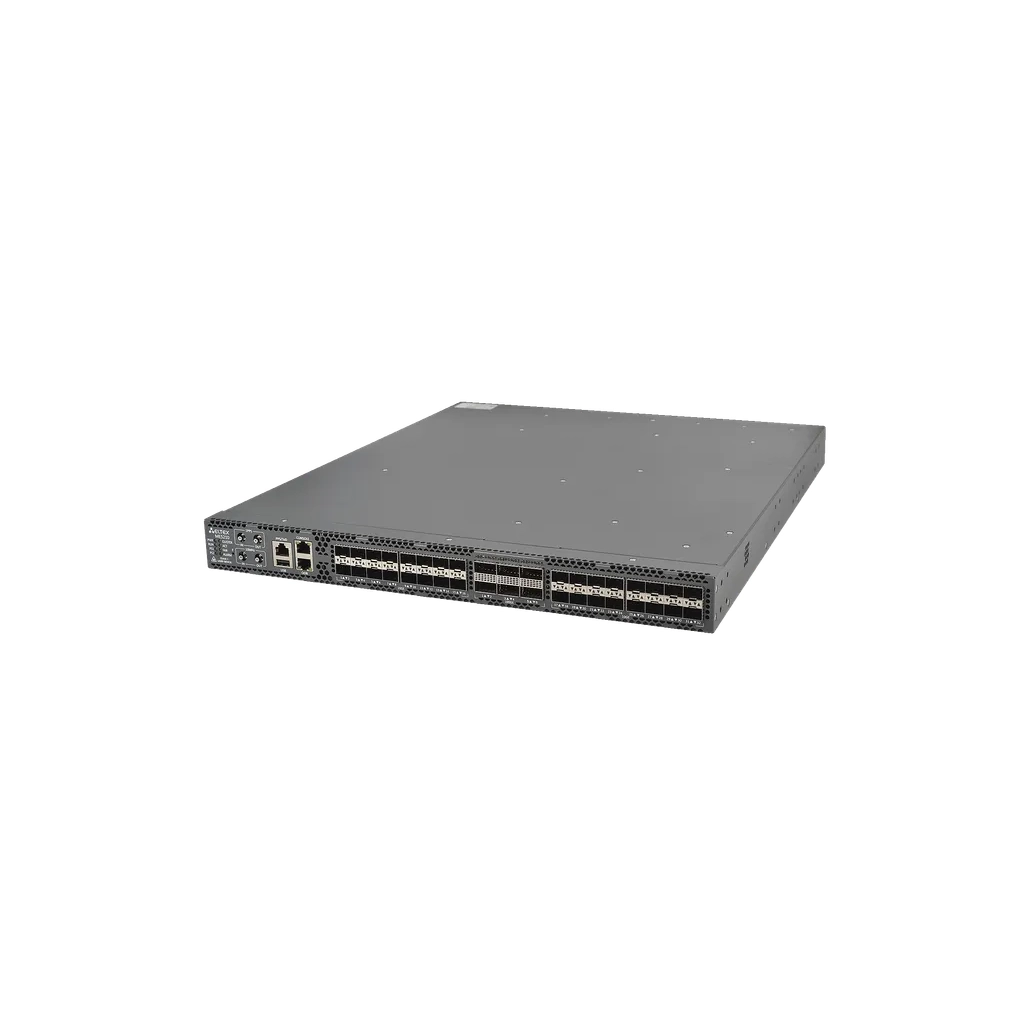

Встроенные интерфейсы

Сетевые интерфейсы
- 32 × 10GE (SFP+)
- 6 × 40/100GE (QSFP28)
Интерфейсы управления
- Out Of Band 1GE (RJ-45)
- Консольный порт RS-232 (RJ-45)
Интерфейсы синхронизации
- 1 PPS In/Out (SMB, 50 Ом)
- 10 МГц In/Out (SMB, 50 Ом)
- Time of Day (RJ-45)
1 × USB 2.0

Производительность

Пропускная способность - 920 Gbps, 720 Mpps
Объём буферной памяти - 8 ГБ
Объем оперативной памяти CPU - RAM 64 ГБ
Объем SSD-накопителя - SSD 256 ГБ (M.2)
Размер таблицы MAC-адресов - До 750K (ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий)
Количество bridge-доменов - до 8K
Емкость таблиц маршрутизации:
- FIB: до 4M IPv4, либо до 2.7 IPv6. Фактическая вместимость FIB зависит от длины префиксов. Ресурс является разделяемым с таблицами ARP и IPv6 ND cache
- RIB: до 72M маршрутов IPv4, либо до 32M маршрутов IPv6 (определяется объемом свободной оперативной памяти)
Количество L3-интерфейсов - До 8K
Количество MPLS VPN-соединений (сервисных туннелей L2/L3) - до 16K
Количество MPLS LSP (транспортных туннелей) - до 16K
Количество ARP-записей - до 57K
Количество VRF (MPLS L3VPN) - до 1000 (либо до 128 при запущенных экземплярах BGP-процессов в каждом из VRF)
Количество очередей QoS - 96K

Функции интерфейсов

Группы интерфейсов LAG, LACP
Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
Интерфейсы IP unnumbered, функциональность Proxy ARP
Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
Равномерная балансировка трафика в группе
Multi-chassis LAG
Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
Зеркалирование трафика SPAN, RSPAN, в том числе на основе ACL
Поддержка SyncE
Поддержка QSFP-breakout с разбиением 4×10G и 4×25G
Поддержка объединения 4×10G интерфейсов в один 40G-интерфейс

Протоколы и функции уровня L2

Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
Поддержка IEEE bridging (IEEE 802.1d)
Поддержка VLAN (IEEE 802.1q)
Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
Поддержка DHCP Snooping для бридж-доменов
Поддержка протокола LLDP
Поддержка EVPN/MPLS
Поддержка EVPN/VXLAN
Поддержка Ethernet ACL

Протоколы и функции уровня L3

Поддержка статической unicast-маршрутизации IPv4, IPv6
Поддержка протокола IS-IS
Поддержка IS-IS multi-instance
Поддержка IS-IS multi-topology
Поддержка протоколов OSPFv2 и OSPFv3
Поддержка OSPFv2 и OSPFv3 multi-instance
Поддержка OSPF multi-area adjacency (RFC 5185)
Поддержка протокола Border Gateway Protocol (BGP)
Поддержка BGP Route Reflector, BDP Additional Path
Поддержка BGP FlowSpec для IPv4/IPv6 unicast (control-plane и data-plane) и для VPNv4/VPNv6 (только control-plane)
Поддержка фильтрации маршрутов (routemap, prefix-list)
Поддержка маршрутизации по политикам (Policy-based routing, PBR)
Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер
Поддержка IPv4 ACL (access control lists) для транзитного трафика
Поддержка IPv6 ACL (access control lists) для транзитного трафика
Балансировка нагрузки ECMP
Поддержка VRF
Поддержка маршрутизации между VRF (Inter-VRF routing)
Поддержка протоколов RIPv2 и RIPng

Управление Multicast

Поддержка PIM-SM, PIM-SSM, Anycast RP
Поддержка IGMP v2/v3, SSM mapping
Поддержка протокола MSDP
Поддержка MulticastVPN поверх mLDP
Поддержка MulticastVPN поверх RSVP-TE P2MP LSP
Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)
Поддержка BGP IPv4 multicast для PIM RPF

Функции MPLS

Поддержка Label Distribution Protocol (LDP)
Поддержка LDP FRR
Поддержка mLDP
Поддержка аутентификации LDP (MD5)
Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов
Поддержка аутентификации RSVP-TE
Поддержка RSVP-TE FRR (detour, facility)
Поддержка RSVP-TE end-to-end protection
Поддержка RSVP-TE autobandwidth
Поддержка RSVP-TE shared-link risk group
Поддержка Multiprotocol extensions for BGP-4
Поддержка BGP labeled unicast
Поддержка MPLS pseudowire с функциональностью PW backup
Поддержка MPLS FAT PW (flow-aware transport)
Поддержка MPLS L2VPN
- VPWS
- VPLS LDP signalling («Martini»)
- VPLS BGP autodiscovery/signalling («Kompella»)
- VPLS BGP autodiscovery + LDP signalling
- L2VPN Inter-AS option B, option C
Поддержка MPLS L3VPN
- L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
- BGP 6VPE
- L3VPN Inter-AS option A, option B, option C
- Назначение меток в режиме label-per-vrf
Утилиты LSP ping и LSP traceroute
Поддержка LDPoRSVP
Поддержка Carrier Supporting Carrier (CsC)

QoS

Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
До 8 очередей на логический интерфейс, в том числе до 3 SP-очередей
Поддержка счетчиков на очередях QoS
Конфигурируемый иерархический QoS (HQoS)
Настройка размера очередей и размера вспышек (burst)
Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
Маркировка и обработка QoS на основе списков контроля доступа (ACL), ACL policing
Storm Control

Управление и мониторинг

Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
Протокол NETCONF
Экспорт статистических данных (Netflow v9, v5, IPFIX)¹
Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
Удаленная смена ПО
Мониторинг параметров и ресурсов системы
Поддержка syslog
Синхронизация времени, протоколы NTP, SNTP
Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
Возможность ограничения скорости перехвата трафика на CPU
Поддержка ELTEX IP SLA
Поддержка выполнения скриптов при появлении событий на устройстве (EEM, embedded event manager)

Функции обеспечения надежности

Graceful Restart для протоколов маршрутизации
Non-stop forwarding
Хранение двух версий ПО на внутреннем накопителе
Возможность отката на предыдущую версию ПО при проведении обновления

Физические характеристики и условия окружающей среды

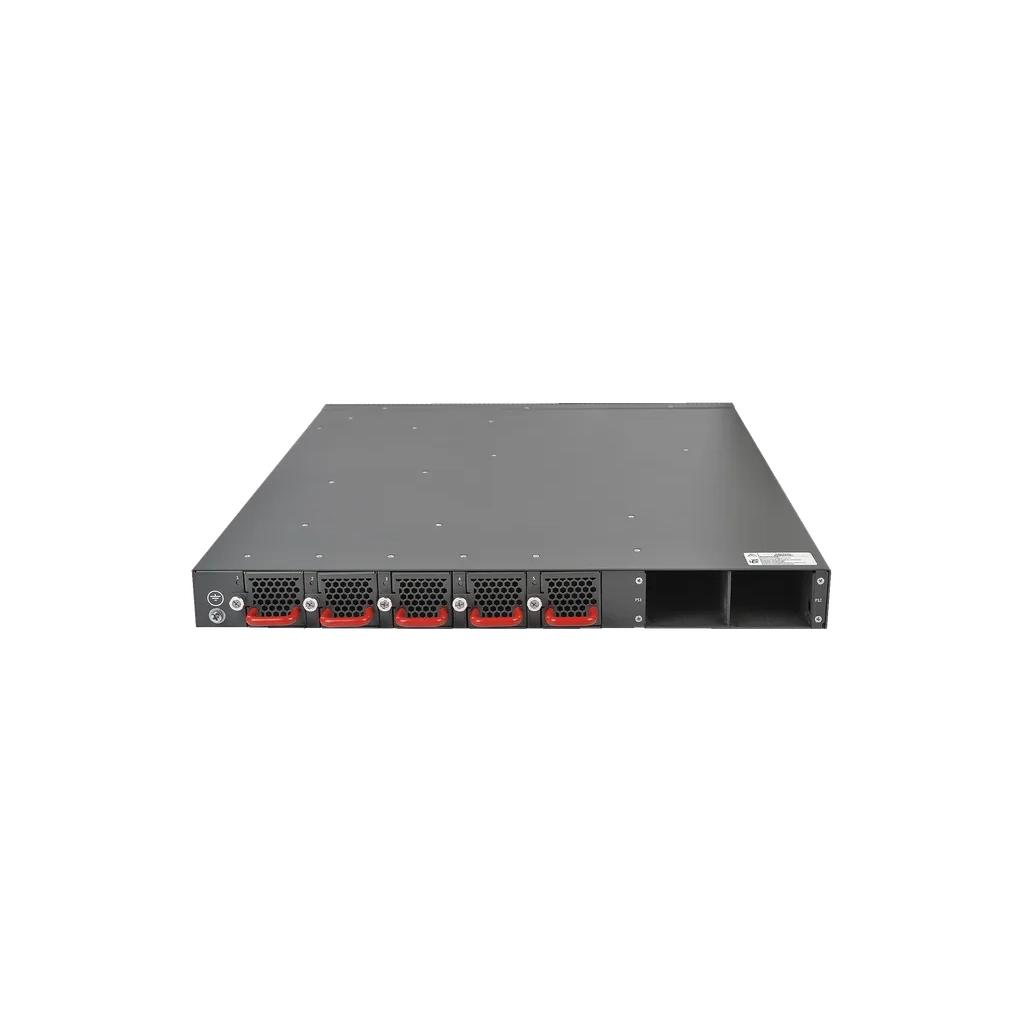

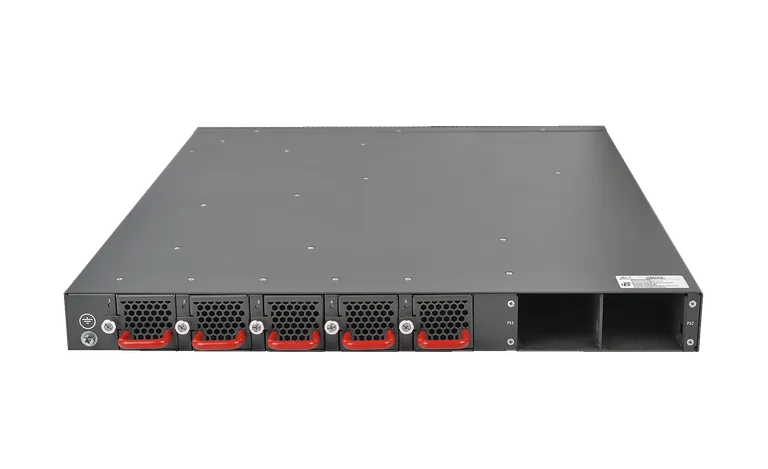

Вентиляция корпуса:
- Воздушный поток спереди назад (front-to-back)
- 5 сменных модулей вентиляции с возможностью горячей замены
Источники питания
- 2 сменных источника питания с возможностью горячей замены
- Переменный ток: 150-250 В, 50 Гц
- Постоянный ток: 36-72 В
Максимальная потребляемая мощность - 350 Вт
Диапазон рабочих температур - от 0 до 45 °C
Температура хранения - от -40 до 70 °C
Рабочая влажность - от 5 до 95 % без образования конденсата
Масса - 9.8 кг
Габаритные размеры (Ш x В x Г) - 440 x 44 x 560 мм

Набор функций соответствует версии ПО 3.9.1.

¹Требуется наличие модуля сбора статистики.

Поддержка функций L2/L3/MPLS-коммутации и маршрутизации
Обеспечение надежности за счет аппаратных и программных функций резервирования
Серия устройств с различными уровнями производительности

Маршрутизатор Eltex ME5210S - многофункциональное уcтройство, предназначенное для использования на сетях операторов связи в качестве маршрутизаторов уровня доступа, агрегирующих маршрутизаторов и маршрутизаторов границы транспортной сети. Устройства могут быть использованы для организации точек присутствия крупных операторов при предоставлении услуг передачи данных заказчикам с высокими требованиями к надежности.

Функциональные возможности устройства включают широкий набор механизмов коммутации, маршрутизации, резервирования, такие как: MPLS Layer3 VPN, VPLS в режимах Kompella и Martini, VPWS с возможностями pseudowire backup, маршрутизация Multicast-трафика с поддержкой протоколов PIM-SM/PIM-SSM/MSDP/Anycast PIM/NG-MVPN. Устройства поддерживают различные схемы обработки качества обслуживания и приоритизации трафика QoS, позволяющие использовать их в качестве граничных маршрутизаторов сети для терминации клиентских сервисов.

Отказоустойчивость устройств обеспечивается путем резервирования источников питания в режиме «1+1» и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.
