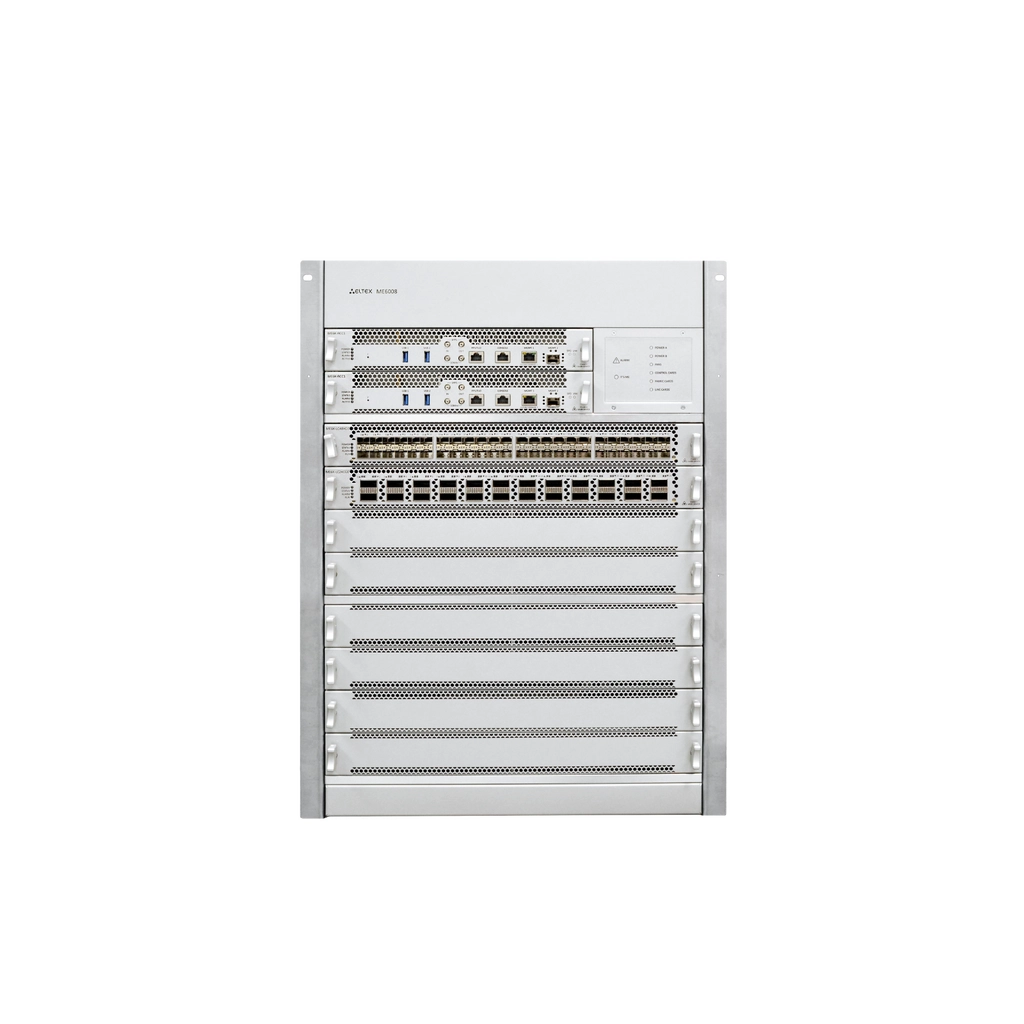

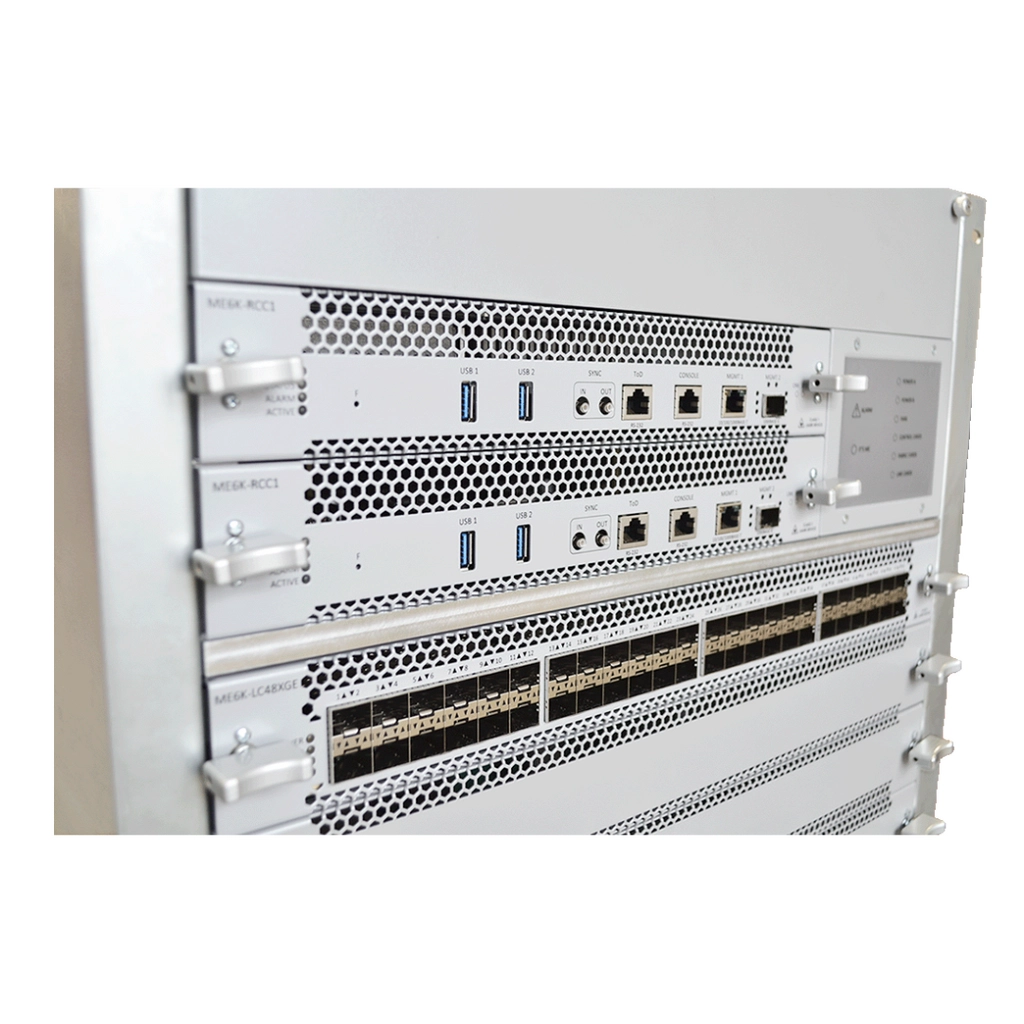

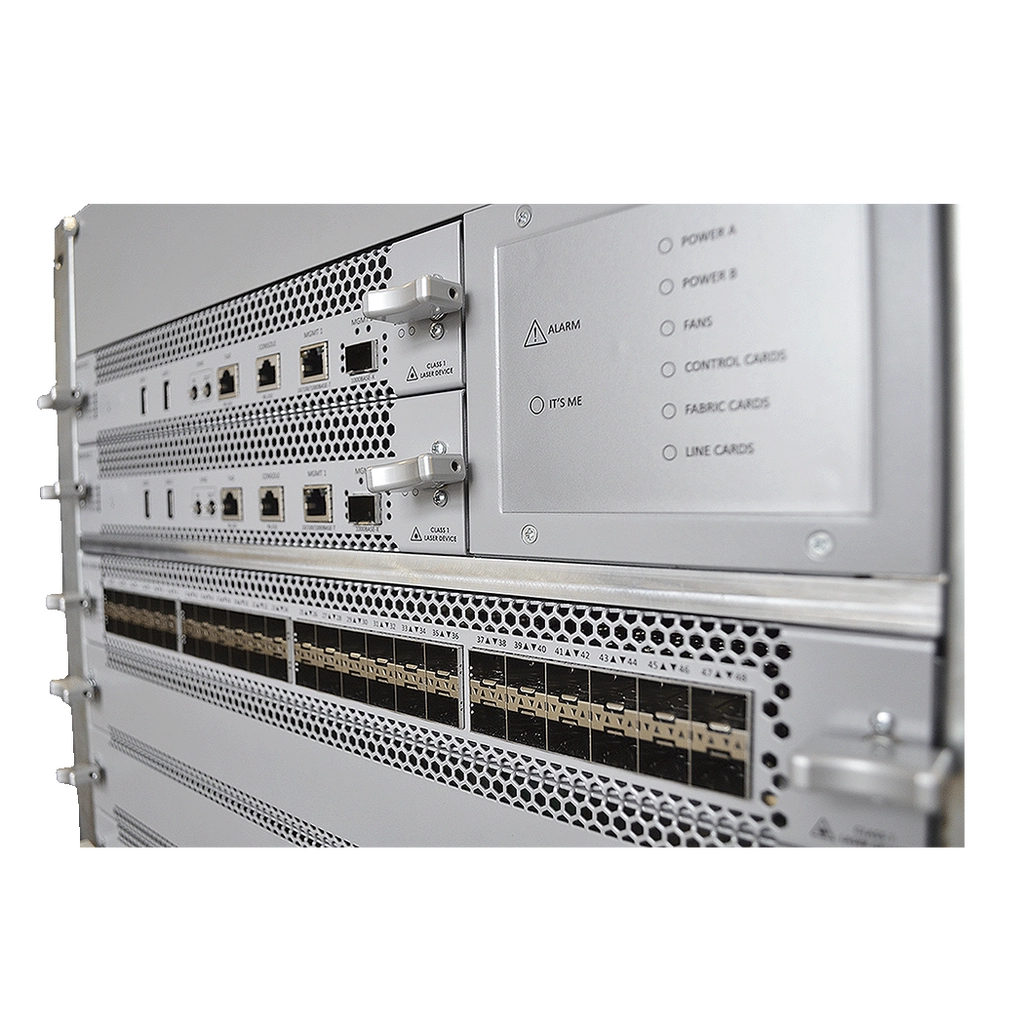

ME6008 маршрутизатор Eltex

Производительность: до 19,2 Тбит/с

Модули фабрики коммутации: 4,8 Тбит/с

Интерфейсные карты: до 8 шт. на шасси

Интерфейсная карта 25G: 48 x 1/10/25 Гбит/с (SFP28)

Интерфейсная карта 40G/100G: 24 x 40/100 Гбит/с (QSFP28)

Протоколы MPLS: LDP, RSVP-TE

MPLS-сервисы: L3VPN, VPLS, VPWS

Multicast: PIM-SM, PIM-SSM, IGMP, NG-MVPN

Маршрутизация: PIM, OSPF, IS-IS, BGP, BFD, VRF

Питание: два ввода питания постоянного тока 36–72 В

Форм-фактор: евроконструктив 19", высота 15U

Производительность

Максимальная производительность фабрики коммутации шасси:

• До 19,2 Тбит/с при установке четырех модулей ME6K-FC96-8

Максимальная пропускная способность на слот:

• До 2,4 Гбит/с при установке четырех модулей ME6K-FC96-8. Линейные модули обеспечивают обработку данных на скорости wirespeed при размере пакетов не менее 256 байт

Конструктивное исполнение

Состав шасси:

• До 2 модулей маршрутизации и управления.
• До 4 модулей фабрики коммутации.
• До 8 модулей линейных интерфейсов

Расположение модулей:

• Линейные карты и модули маршрутизации и управления - горизонтальное (доступ с лицевой стороны)
• Модули фабрик коммутации — вертикальное (доступ с тыла шасси)

Резервирование и надежность:

• Резервирование модулей маршрутизации и управления
• Резервирование модулей фабрик коммутации
• Резервирование ПО
• Распределённая схема электропитания, два ввода питания
• Резервирование модулей вентиляции

Функциональные возможности¹

Функции интерфейсов

• Группы интерфейсов LAG, LACP
• Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
• Интерфейсы IP unnumbered, функциональность Proxy ARP
• Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
• Равномерная балансировка трафика в группе
• Multi-chassis LAG
• Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
• Зеркалирование трафика SPAN, RSPAN, в том числе на основе ACL

Протоколы и функции уровня L2

• Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
• Поддержка IEEE bridging (IEEE 802.1d)
• Поддержка VLAN (IEEE 802.1q)
• Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
• Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
• Поддержка DHCP Snooping для бридж-доменов
• Поддержка протокола LLDP
• Поддержка EVPN/MPLS
• Поддержка EVPN/VXLAN
• Поддержка Ethernet ACL

Протоколы и функции уровня L3

• Поддержка статической unicast-маршрутизации IPv4, IPv6
• Поддержка протокола IS-IS
• Поддержка IS-IS multi-instance
• Поддержка IS-IS multi-topology
• Поддержка протоколов OSPFv2 и OSPFv3
• Поддержка OSPFv2 и OSPFv3 multi-instance
• Поддержка OSPF multi-area adjacency (RFC 5185)
• Поддержка протокола Border Gateway Protocol (BGP)
• Поддержка BGP FlowSpec для IPv4/IPv6 unicast (control-plane и data-plane) и для VPNv4/VPNv6 (только control-plane)
• Поддержка BGP Route Reflector, BDP Additional Path
• Поддержка фильтрации маршрутов (routemap, prefix-list)
• Поддержка маршрутизации по политикам (Policy-based routing, PBR)
• Поддержка протокола BFD для протоколов маршрутизациии статических маршрутов
• Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
• Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер
• Поддержка IPv4 ACL (access control lists) для транзитного трафика
• Поддержка IPv6 ACL (access control lists) для транзитного трафика
• Балансировка нагрузки ECMP
• Поддержка VRF
• Поддержка маршрутизации между VRF (Inter-VRF routing)
• Поддержка протоколов RIPv2 и RIPng

Управление Multicast

• Поддержка PIM-SM, PIM-SSM, Anycast RP
• Поддержка IGMP v2/v3, SSM mapping
• Поддержка протокола MSDP
• Поддержка MulticastVPN поверх mLDP
• Поддержка MulticastVPN поверх RSVP-TE P2MP LSP
• Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)
• Поддержка BGP IPv4 multicast для PIM RPF

Функции MPLS

• Поддержка Label Distribution Protocol (LDP)
• Поддержка LDP FRR
• Поддержка mLDP
• Поддержка аутентификации LDP (Md5)
• Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов
• Поддержка аутентификации RSVP-TE
• Поддержка RSVP-TE FRR (detour, facility)
• Поддержка RSVP-TE end-to-end protection
• Поддержка RSVP-TE autobandwidth
• Поддержка BGP IPv4 multicast для PIM RPF
• Поддержка Multiprotocol extensions for BGP-4
• Поддержка BGP labeled unicast
• Поддержка MPLS pseudowire с функционалом PW backup
• Поддержка MPLS FAT PW (flow-aware transport)
• Поддержка MPLS L2VPN

  • VPWS
  • VPLS LDP signalling («Martini»)
  • VPLS BGP autodiscovery/signalling («Kompella»)
  • VPLS BGP autodiscovery + LDP signalling
  • L2VPN Inter-AS option B, option C
• Поддержка MPLS L3VPN

  • L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
  • BGP 6VPE
  • L3VPN Inter-AS option A, option B, option C
  • Назначение меток в режиме label-per-vrf
• Утилиты LSP ping и LSP traceroute
• Поддержка LDPoRSVP
• Поддержка Carrier Supporting Carrier (CsC)

QoS

• Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
• Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
• До 8 очередей на логический интерфейс, в том числе до 3 SP-очередей
• Поддержка счетчиков на очередях QoS
• Поддержка Weighted random early detection (WRED)
• Конфигурируемый иерархический QoS (HQoS)
• Настройка размера очередей и размера вспышек (burst)
• Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
• Маркировка и обработка QoS на основе списков контроля доступа (ACL), ACL policing
• Storm Control

Управление и мониторинг

• Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
• Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
• Протокол NETCONF
• Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
• Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
• Удаленная смена ПО
• Мониторинг параметров и ресурсов системы
• Поддержка syslog
• Синхронизация времени, протоколы NTP, SNTP
• Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
• Возможность ограничения скорости перехвата трафика на CPU
• Поддержка ELTEX IP SLA
• Поддержка выполнения скриптов при появлении событий на устройстве (EEM, embedded event manager)

Функции обеспечения надежности

• Резервирование модулей управления, время обнаружения аварии одного из модулей — не более 300 мс
• Синхронизация FIB/ARP-таблиц между модулями управления
• Graceful Restart для протоколов маршрутизации
• Non-stop forwarding
• Обновление ПО с минимальным перерывом сервиса (In-service Software Upgrade)
• Хранение двух версий ПО на внутреннем накопителе
• Возможность отката на предыдущую версию ПО при проведении обновления

Физические характеристики и условия окружающей среды

Вентиляция корпуса

• Воздушный поток спереди назад (front-to-back)
• Пять сменных модулей вентиляции с возможностью горячей замены

Источники питания - два ввода питания постоянного тока 36–72 В

Максимальная потребляемая мощность - 9000 Вт

Диапазон рабочих температур - от 0 до 45 °C

Температура хранения - от -40 до 70 °C

Масса

• Шасси в сборе без RCC/FC/LC - 73,2 кг
• ME6K-RCC1 - 2,5 кг
• ME6K-FC96-1 - 6,8 кг
• ME6K-LC24CGE - 7 кг (7,4 кг c модулем ME6K-SM-STAT)
• ME6K-LC48XGE - 6,9 кг (7,3 кг c модулем ME6K-SM-STAT)

Габаритные размеры (Ш x В x Г)

• Шасси - 486,4 x 665,5 x 883,9 мм
• ME6K-RCC1 - 304 x 50 x 252 мм
• ME6K-FC96-1 - 50 x 560 x 334,3 мм
• ME6K-LC24CGE - 430 x 50 x 388 мм
• ME6K-LC48XGE - 430 x 50 x 388 мм
• ME6K-FAN - 69 x 663,8 x 84,3 мм
• ME6K-FAN-CNR - 62 x 33,1 x 422,6 мм

¹Устройство находится в разработке, список поддерживаемых функций может быть изменен.
