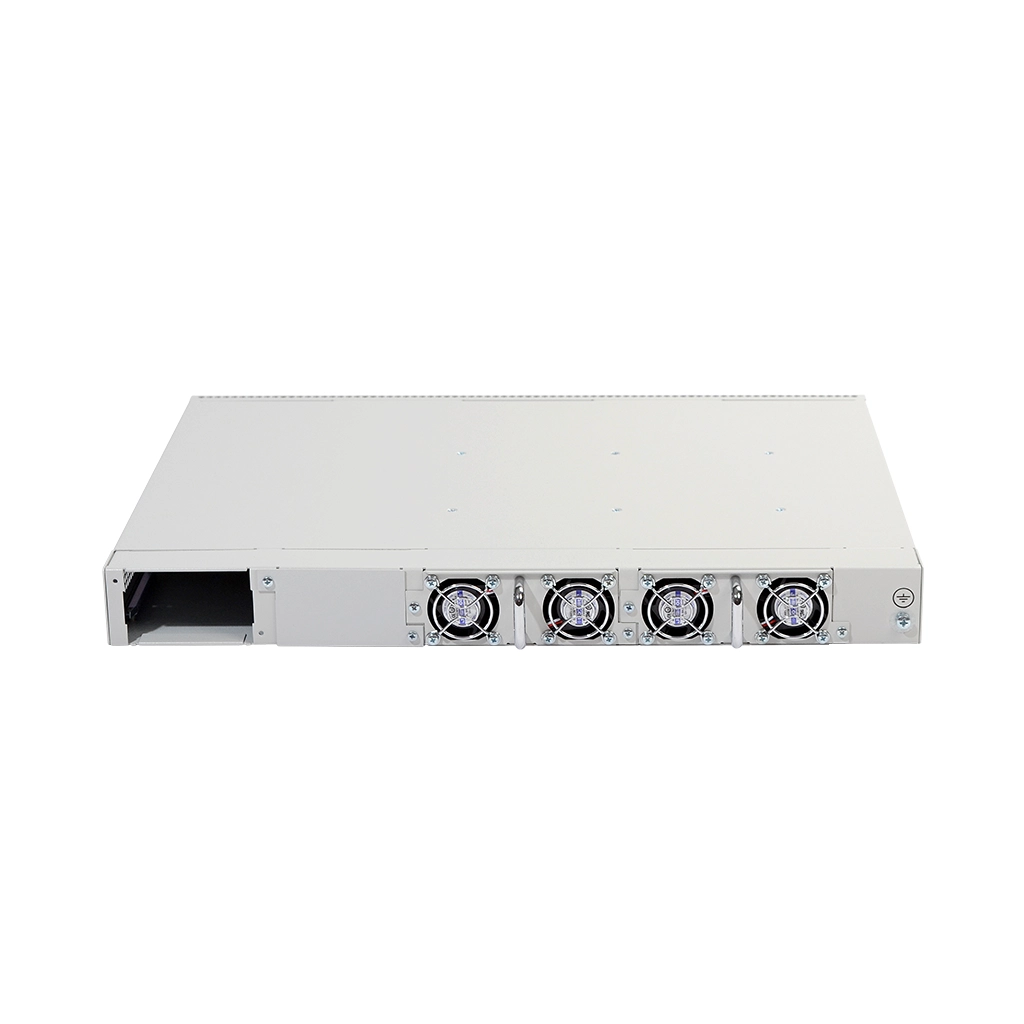

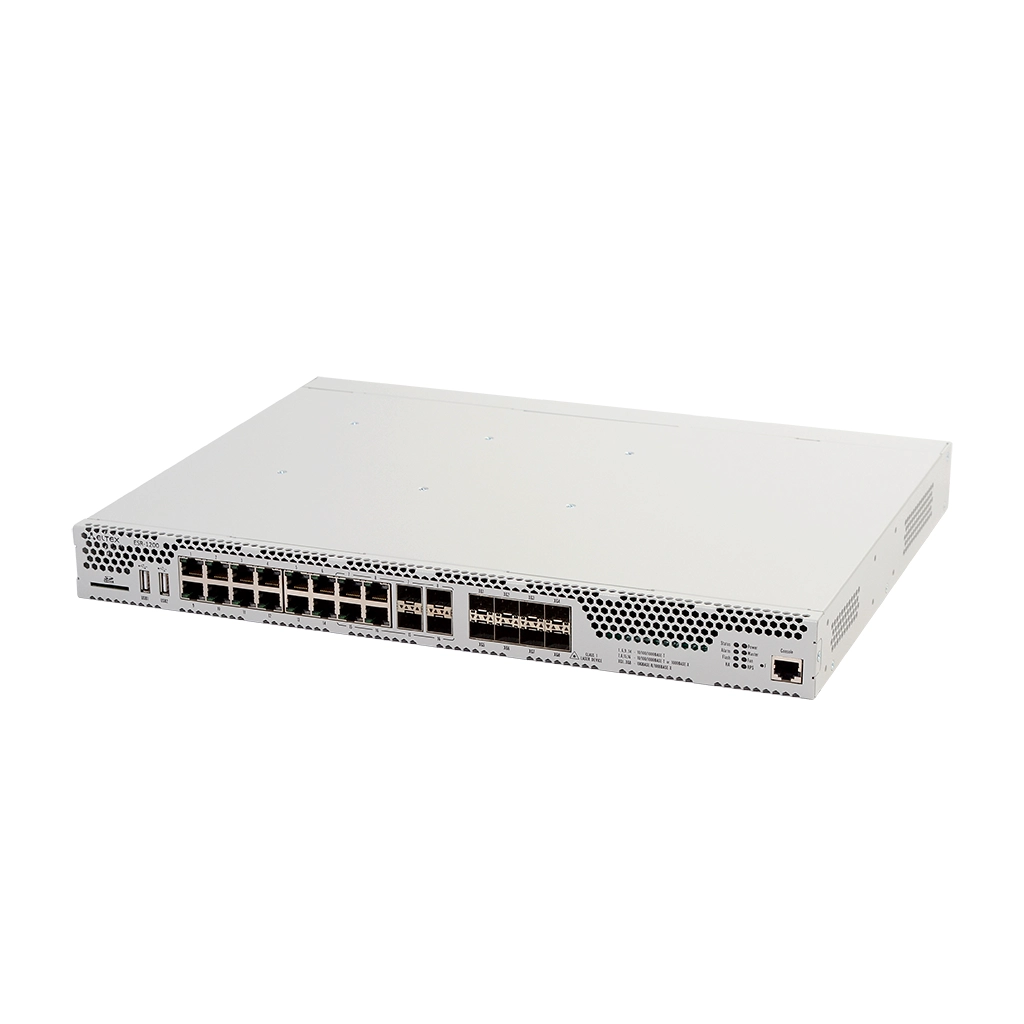

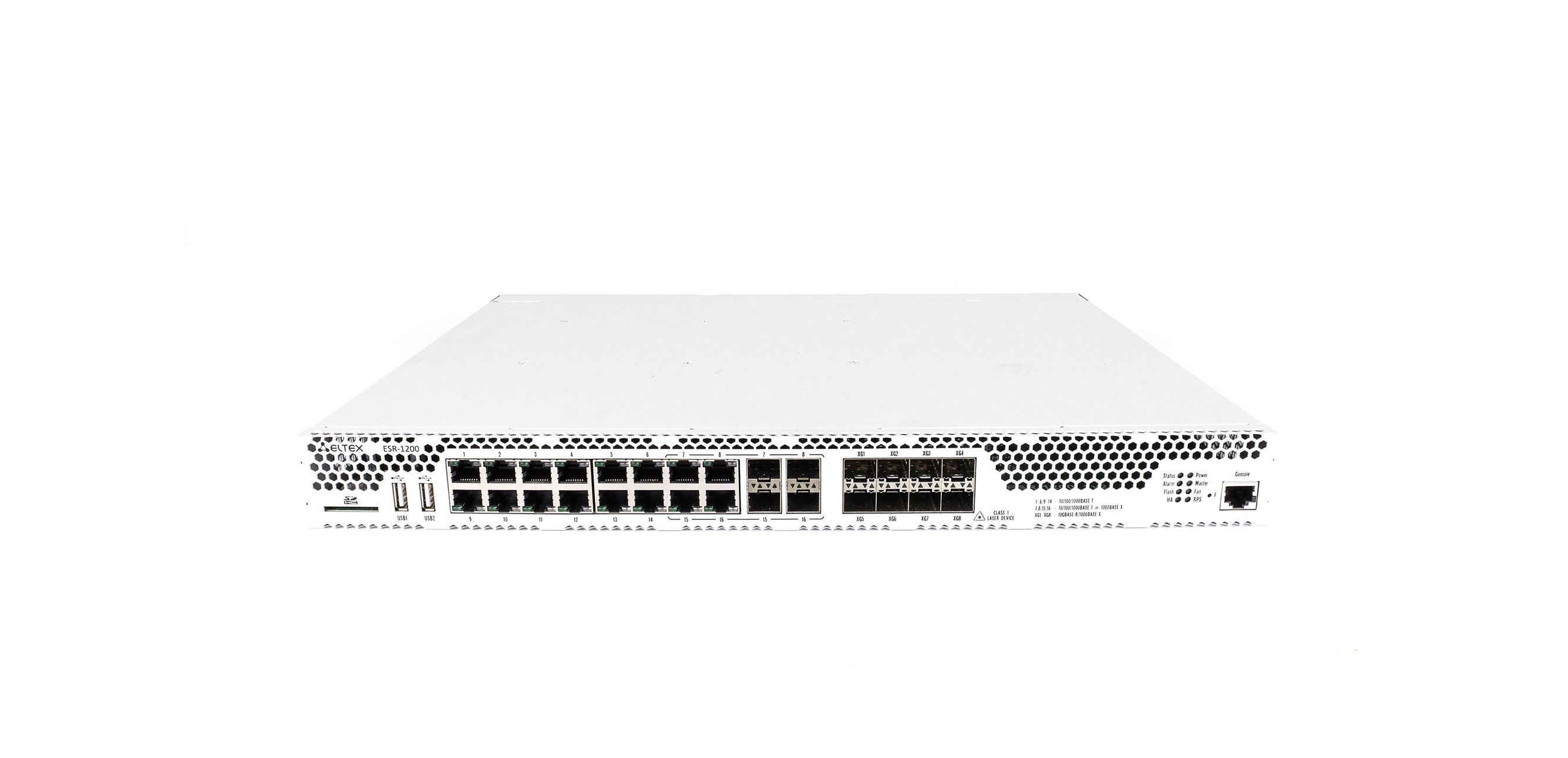

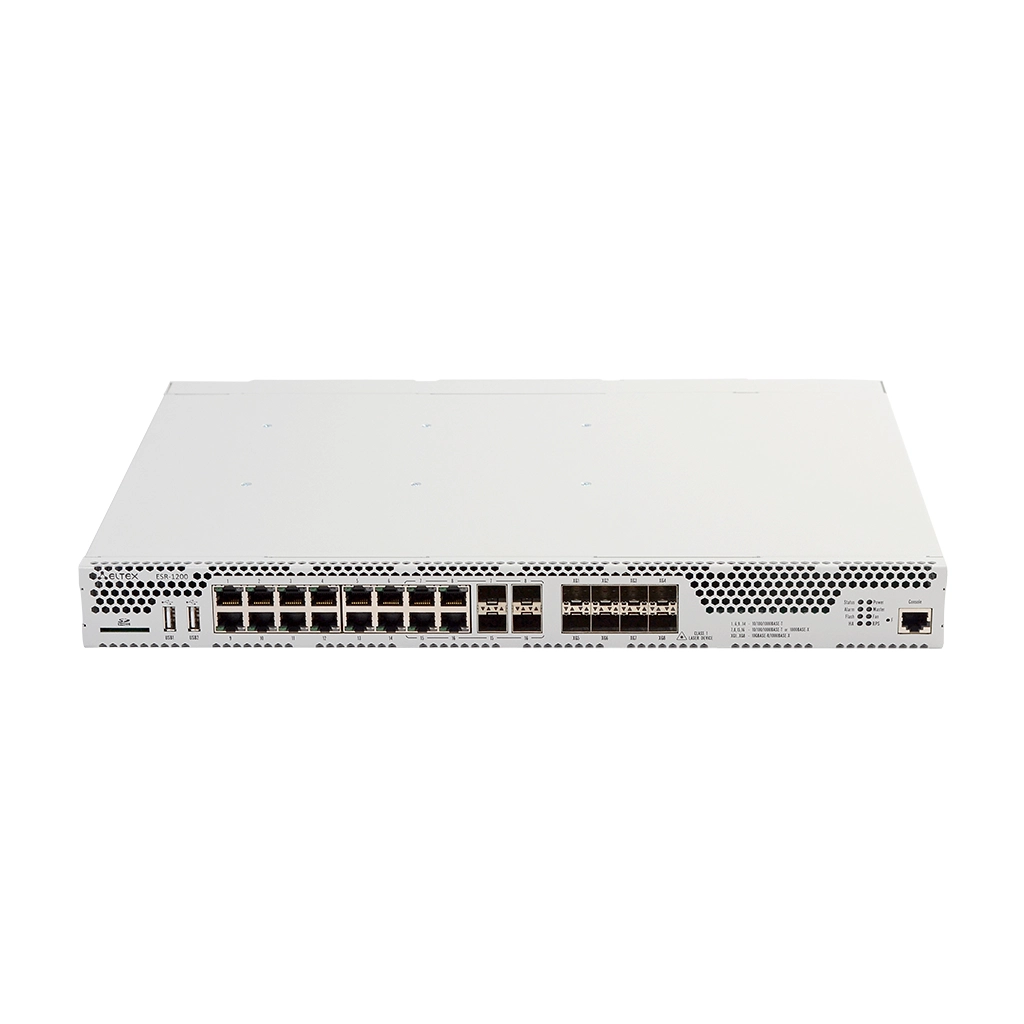

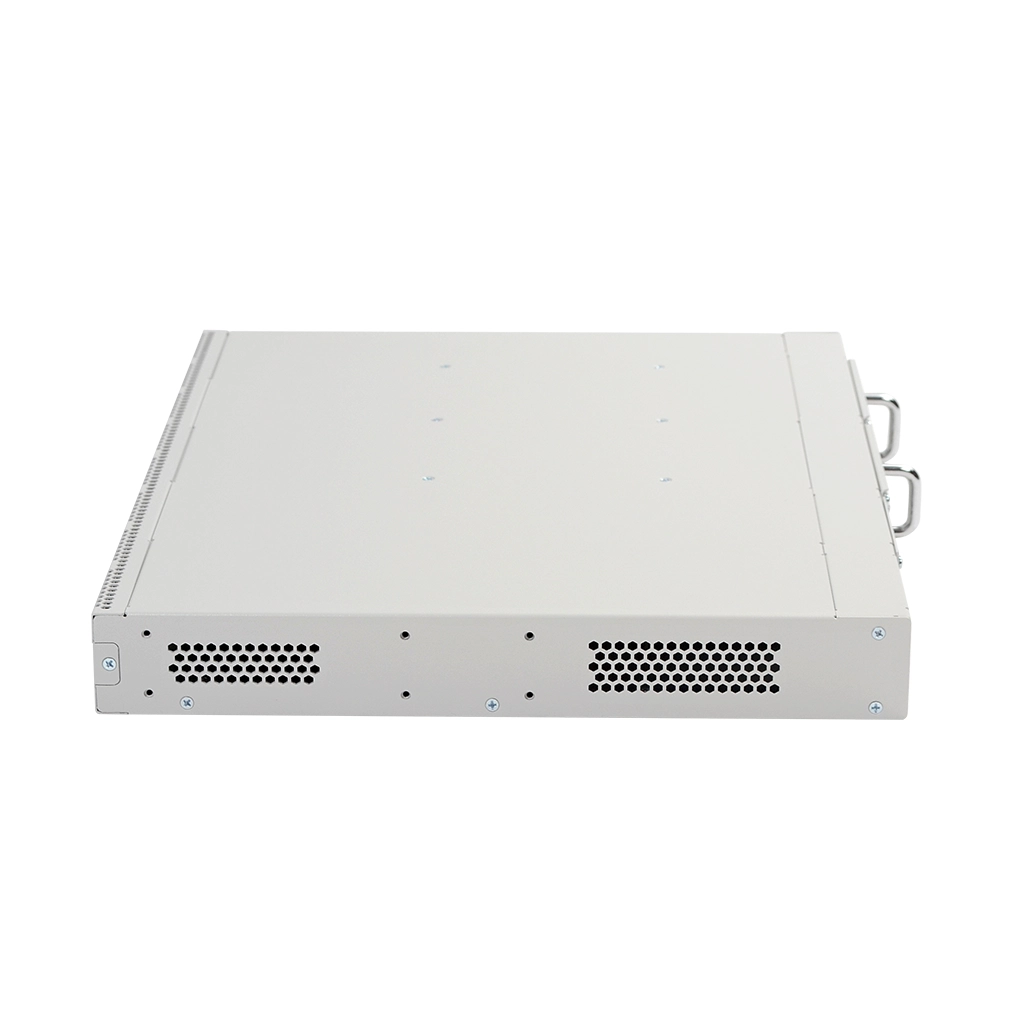

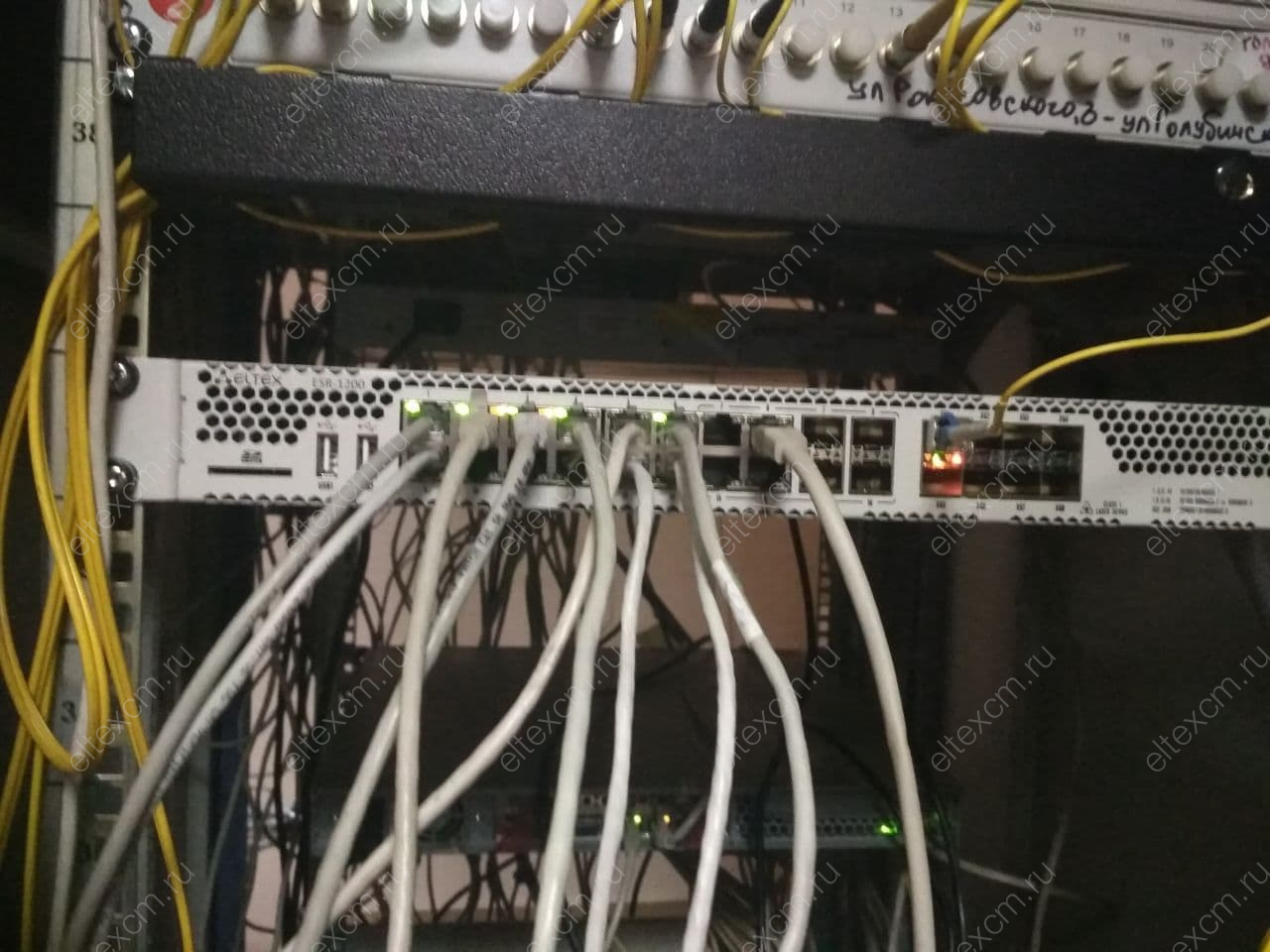

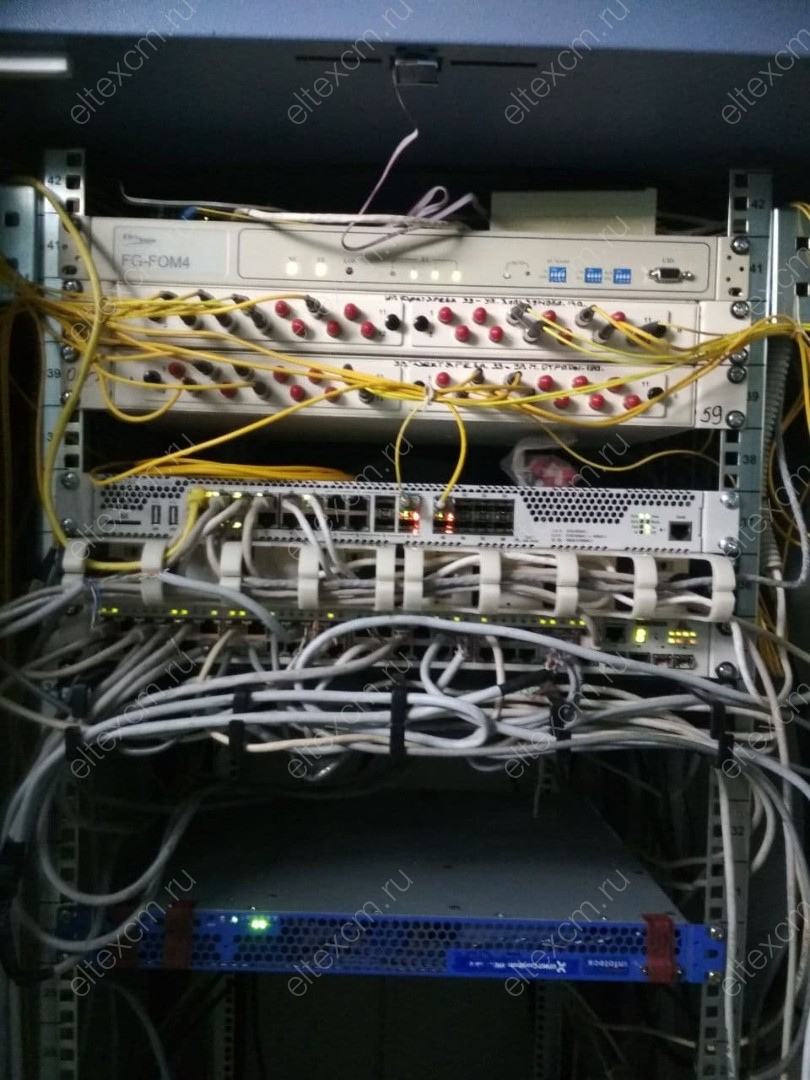

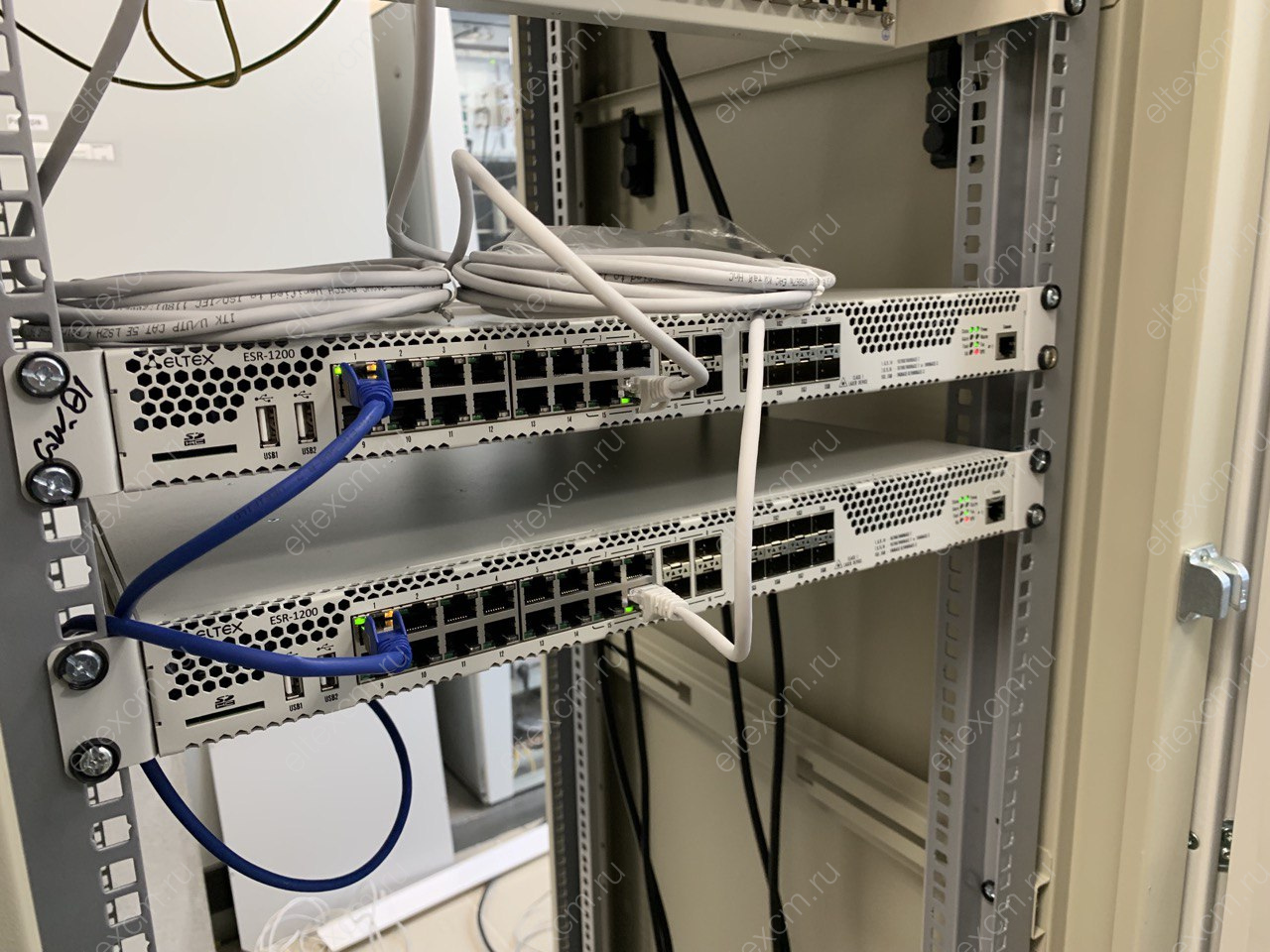

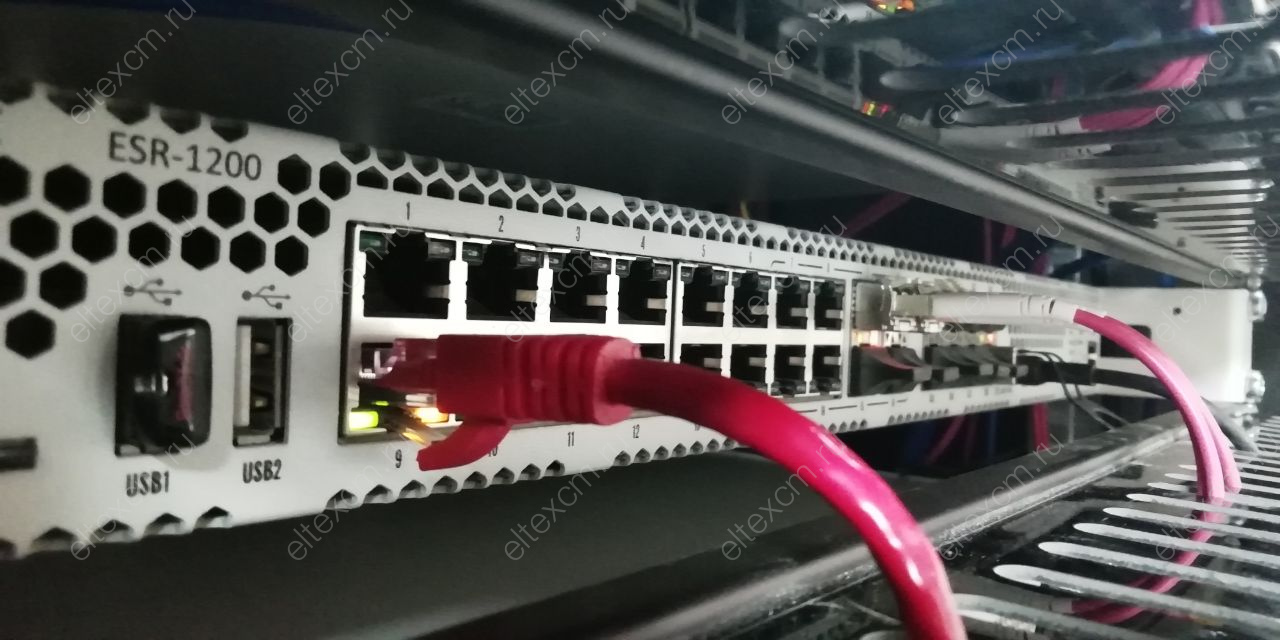

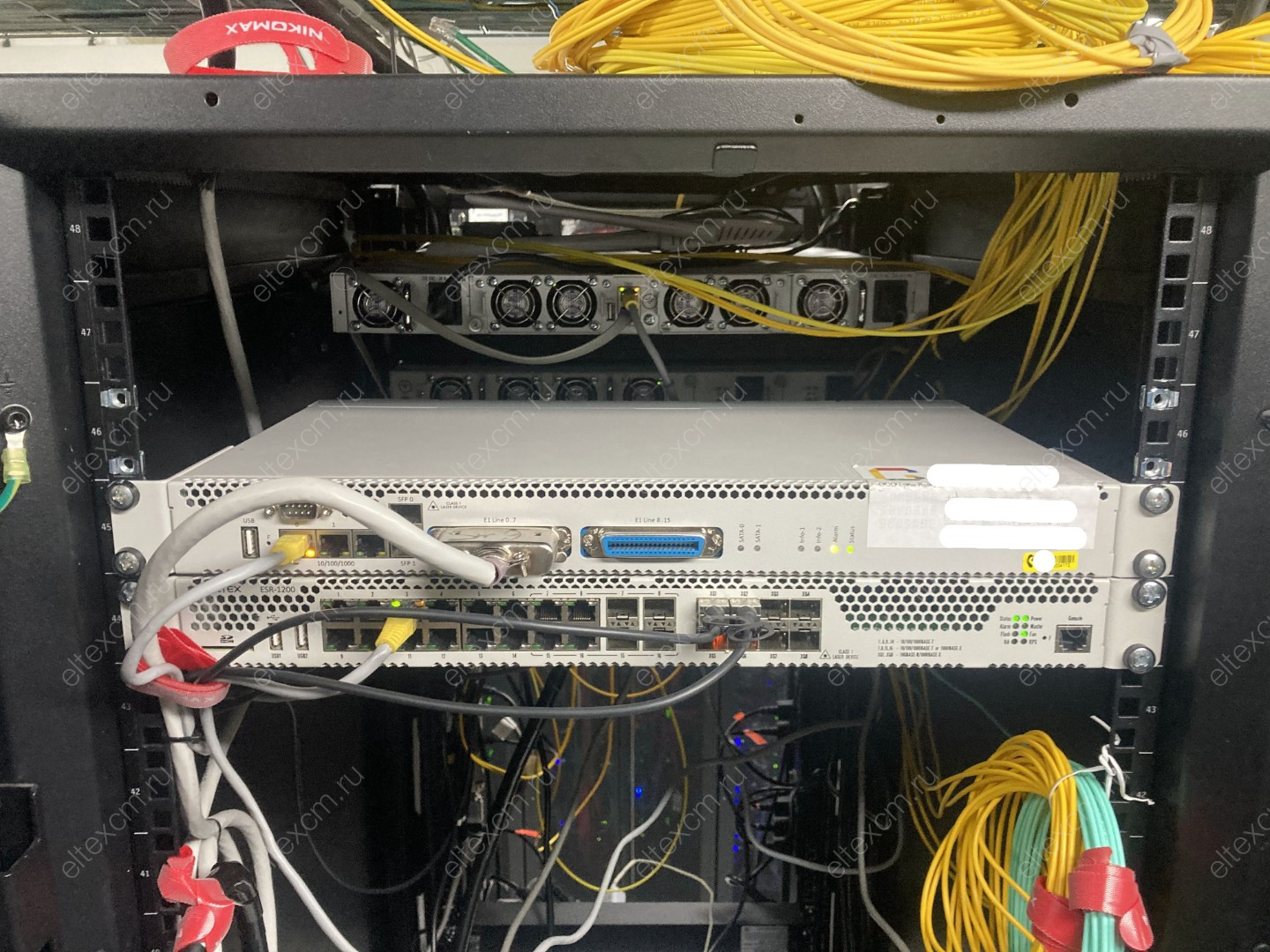

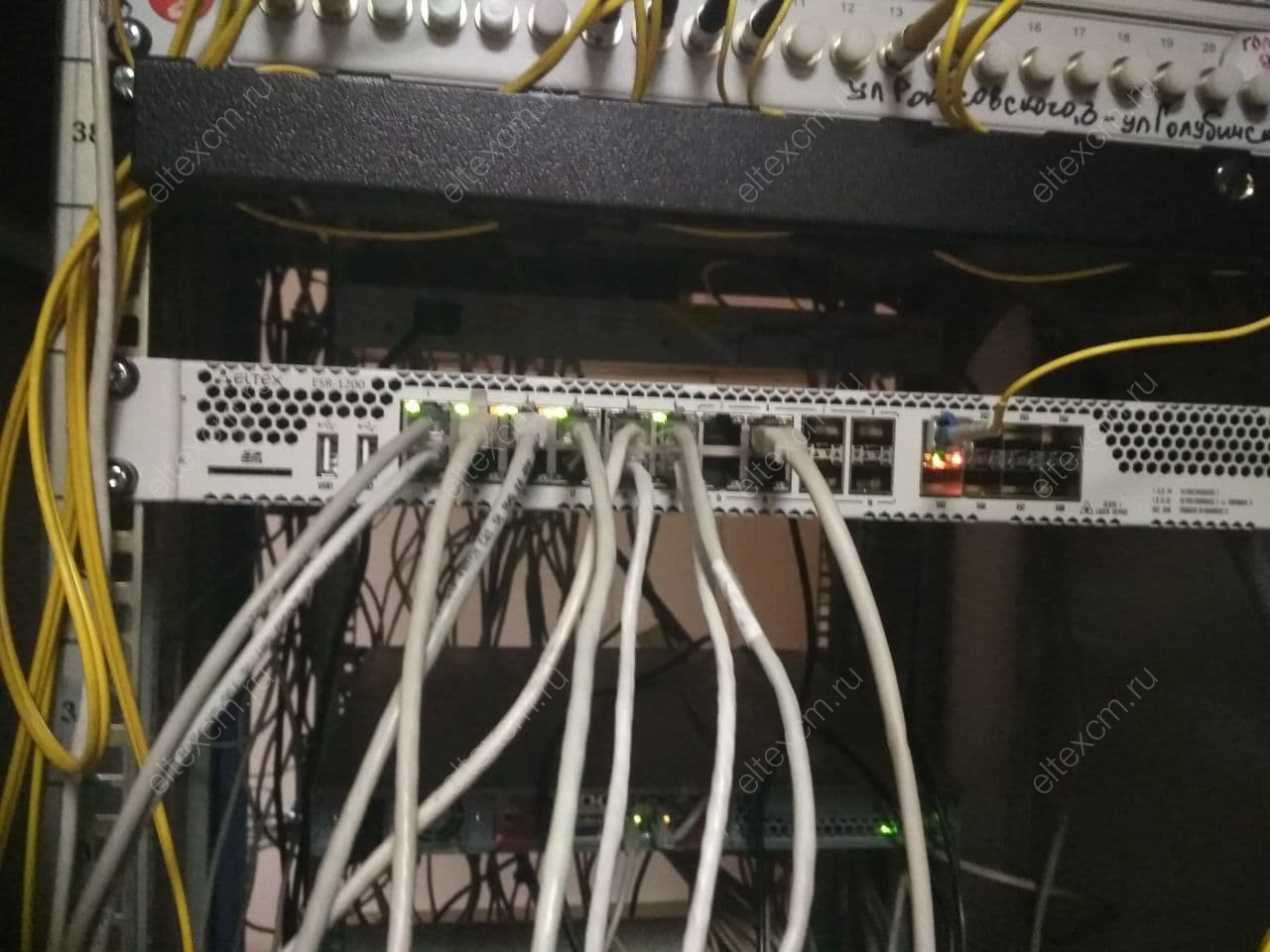

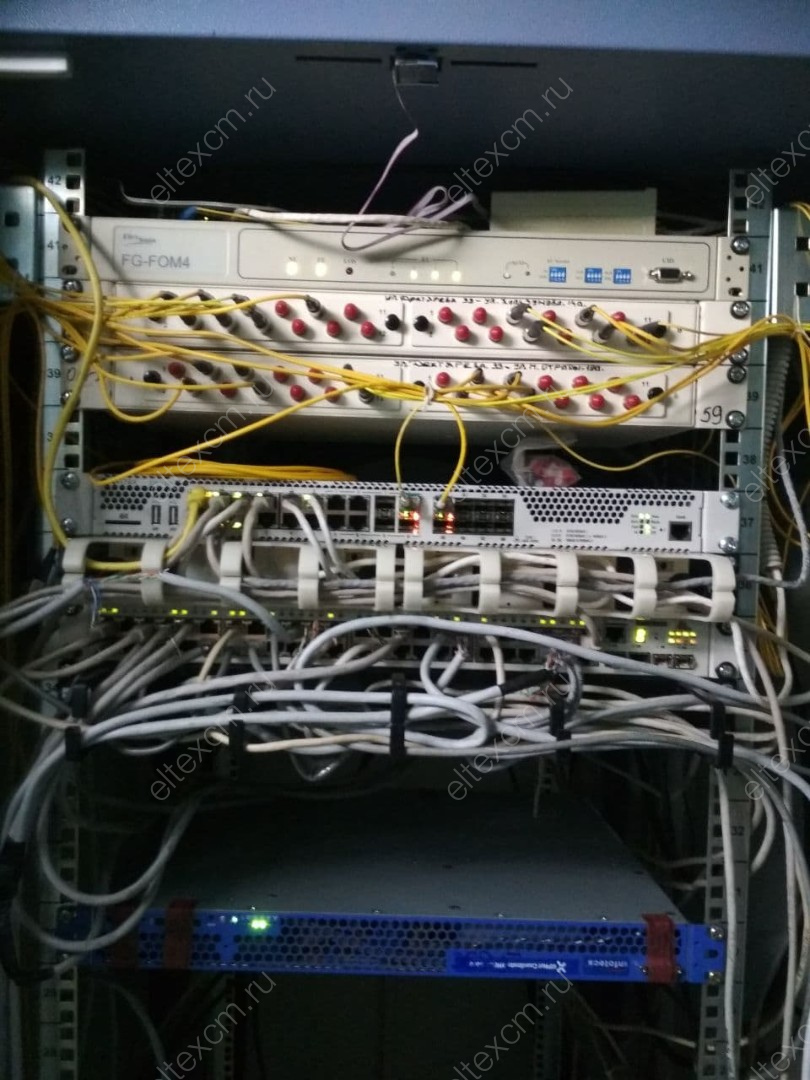

ESR-1200 Сервисный маршрутизатор Eltex

ЕРРРП (ТОРП)
Артикул:

ESR-1200

Сервисный маршрутизатор ESR-1200: 4х combo 10/100/1000BASE-T/1000BaseX, 8х 10GBASE-R SFP+, 12x 10/100/1000BASE-T, 2xUSB 2.0, 1 слот для SD-карт, 4Gb RAM, 1Gb Flash, 2 слота для модулей питания

ОКПД2 КТРУ: 26.30.11.120-00000002
Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
Акименко Евгений (Новосибирск)
Макаревич Евгений (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 9 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
  • Модернизация сети, переход на отечественного вендора ООО "Татаиснефть"
  • Создание сети нового тракторного завода (НТЗ) - КЗ Ростсельмаш
Самойлов Иван (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 6 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Офис: Новосибирск
Маргарита Кириллова (Новосибирск)
Возраст: 30 лет
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Создание IP-телефонии на базе ECSS-10 для Газпром Недра г. Тюмень
  • Создание IP-телефонии на базе SMG-3016 для ПАО "Кузнецов"
  • Организация сети GPON для оператора DGTEK Австралия, г. Мельбурн
  • Модернизация телекоммуникационной сети в ПАО Камчатскэнерго
Серажим Антон (Новосибирск)
Возраст: 38 лет
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 37 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Организация системы видеонаблюдения на 7 этажах в ТРЦ, г Москва
  • Поставка оборудования ШПД, Wi-Fi и VoIP телефонии для строительства Хореографической академии и Музыкальной школы на Дальнем Востоке
  • Проработка решения по созданию ЦОД на металлургическом комбинате, Сибирский ФО
  • Строительство физкультурно-оздоровительного комплекса в Ленинградской области, поставка оборудования ШПД, Организация Wi-Fi, и VoIP телефонии
  • Проработка и реализация решения по созданию Wi-Fi сети для государственных ВУЗов в городах Томск, Москва, Новосибирск
  • Построение бесшовного Wi-Fi на территории производственного комплекса и центрального склада фармацевтической компании
  • Поставка оборудования ШПД и VoIP телефонии для проекта капитального ремонта школы в Волгоградской области
Бекетов Максим (Новосибирск)
Возраст: 35 лет
Офис: Новосибирск
Опыт работы с Eltex: 3 года
Выполненные проекты:
  • Школа г. Москва, р-н Люблино: построение сетевой инфраструктуры (ШПД, Wi-Fi, VoIP)
  • Складское помещение крупной компании в г. Красноярске: проект по организации Wi-Fi в офисе
  • Проект Сибирского государственного индустриального университета по модернизации внутренней сети ШПД
  • Проект модернизации сети передачи данных в Администрации Карасукского р-на Новосибирской области.
Передерин Сергей (Новосибирск)
Возраст: 27 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Реализация Wi-Fi точек на крупном логистическом складе транспортной компании
  • Разработка и реализация проекта по внедрению технологического видеонаблюдения в транспортно - упаковочной линии цеха целлюлозно - бумажного комбината
  • Модернизация телефонии в Удмуртском драмтеатре
  • Модернизация ЛВС на производстве в Нижнекамске
Вербицкий Кирилл (Новосибирск)
Возраст: 31 год
Офис: Новосибирск
Опыт работы с Eltex: 4 года
Выполненные проекты:
  • Обучение по курсу "Использование коммутаторов MES" для СПБ ГБУ Ленсвет
  • Проект модернизации ЛВС для УССИ ФСО СПБ
  • Замена оборудования иностранных вендоров в высших учебных заведениях
Карсакова Ксения (Новосибирск)
Возраст: 26 лет
Офис: Новосибирск
Шаяхметов Илья (Новосибирск)
Возраст: 32 года
Офис: Новосибисрк
Репьюк Алексей (Новосибисрк)

Общие параметры ESR-1200 Eltex

Установка в стойку esr 1U
BRAS esr Да
ФСТЭК Нет
Количество портов 1G 16
Количество портов 10G 8
Питание 2 смен.БП
Количество маршрутов OSPF 500k
Количество маршрутов ISIS 500k
Количество маршрутов RIP 10k
Макс. скорость портов 10 G
В реестре Минпромторга (ТОРП) Да
Размер базы FIB 1.7M
Количество маршрутов BGP 5M
Производительность (фреймы 1518B) Гбит/с 8.8
Производительность (фреймы 1518B) k пкт/с 725.1
Производительность (фреймы 74B) Гбит/с 0.43
Производительность (фреймы 74B) k пкт/с 720.9
Производительность IMIX, Гбит/с 4.1
Производительность IMIX, k пкт/с 742.7
IPsec Гбит/с 2.4
Downlink порты RJ-45 16
Downlink порты SFP 4
Downlink порты SFP+ 8
Размер коробки ШхВхГ, мм 460 x 130 x 540
Вес брутто, кг 5.5
  • масштабируемое решение для различных областей применения
  • развитый интерфейс командной строки для управления
  • гибкое конфигурирование сервисов
  • возможность сопряжения с оборудованием ведущих производителей
  • аппаратное ускорение обработки данных
  • пропускная способность до 10 Гбит/c

Семейство маршрутизаторов ESR– это устройства, представляющие собой универсальную аппаратную платформу и способные предоставить широкий набор сетевых функций. В линейке представлены модели, ориентированные на применение в сетях различных масштабов – от сетей малых предприятий, до сетей операторов связи и дата-центров.

Типовые задачи, решаемые с помощью сервисных маршрутизаторов:

  • предоставление сервисов NAT, Firewall
  • организация защищенных сетевых туннелей для объединения офисов компаний (IPsec VPN, L2TPv3, IP-IP, GRE)
  • организация удаленного доступа к локальным ресурсам в сетях предприятий (L2TP, PPTP)
  • средства для постепенного перехода от адресации IPv4 к IPv6 (6to4, 4to6)
  • фильтрация сетевых данных по различным критериям
  • обнаружение и предотвращение попыток сетевых вторжений, защита от утечек данных
  • анализ сетевого трафика и сетевой активности в привязке к приложениям и пользователям
  • резервирование подключений к сетям Internet-провайдеров
  • ряд других задач, перечень которых постоянно расширяется по мере развития сетей передачи данных и появления новых сетевых сервисов

Перечисленные функции сочетаются с традиционными сервисами. Устройства поддерживают функции L2 коммутатора и L3 маршрутизатора.

Производительность

Ключевыми элементами ESR-1000 являются средства аппаратного ускорения обработки данных, позволяющие достичь высоких уровней производительности. Программная и аппаратная обработка распределена между узлами устройства.

Совместимые модули питания: PM100-48/12, PM160-220/12,
Интерфейсы
  • 12хEthernet 10/100/1000BASE-T
  • 8x10GBASE-R SFP+/1000BASE-X SFP
  • 4xCombo 10/100/1000BASE-T / 1000BASE-X
  • 1xConsole (RJ-45)
  • 2хUSB 2.0
  • 1 слот для SD-карт
Подключаемые интерфейсы
  • USB 3G/4G/LTE модем
  • E1 TopGate SFP
Производительность
  • Производительность Firewall/NAT/маршрутизации (фреймы 1518B) - 8,8 Гбит/с; 725,1k пакетов/с
  • Производительность Firewall/NAT/маршрутизации (фреймы 74B) - 426,8 Мбит/c; 720,9k пакетов/c
  • Производительность Firewall/NAT/маршрутизации (IMIX)1 - 4,1 Гбит/c; 742,7k пакетов/с
  • Производительность IPsec VPN (фреймы 1456B) - 2,4 Гбит/с; 202,9k пакетов/с
  • Производительность IPsec (IMIX) - 1,3 Гбит/c; 250,5k пакетов/с
  • Производительность одного IPsec-туннеля (фреймы 74B) - 20,5 Мбит/с;
    34,7k пакетов/с
  • Производительность одного IPsec-туннеля (фреймы 1456B) - 320,7 Мбит/c; 27,5k пакетов/с
  • Производительность одного IPsec-туннеля (IMIX)2 - 168,9 Мбит/с; 31,5k пакетов/с
  • Производительность IPS/IDS 10k правил - 567,2 Мбит/с;
    131,6k пакетов/с
  • Производительность коммутации MPLS (фреймы 1518B) - 9,71 Гбит/с; 800k пакетов/с
Системные характеристики
  • Количество VPN-туннелей - 500
  • Статические маршруты - 11k
  • Количество конкурентных сессий - 512k
  • Поддержка VLAN - до 4k активных VLAN в соответствии с 802.1Q
  • Количество маршрутов BGP - 5M
  • Количество BGP-соседей - 1k
  • Количество маршрутов OSPF - 500k
  • Количество маршрутов RIP - 10k
  • Количество маршрутов ISIS - 500k
  • Таблица MAC-адресов - 128k
  • Размер базы FIB - 1,7M
  • VRF - 32
      Клиенты Remote Access VPN
      • PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH
      Сервер Remote Access VPN
      • L2TP/PPTP/OpenVPN/IPsec XAUTH
      Site-to-site VPN
      • IPSec: режимы "policy-based" и "route-based"
      • DMVPN
      • Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camelia
      • Аутентификация сообщений IKE MD5, SHA-1, SHA-2
      Туннелирование
      • IPoGRE, EoGRE
      • IPIP
      • L2TPv3
      • LT (inter VRF routing)
      Функции L2
      • Коммутация пакетов (bridging)
      • Агрегация интерфейсов LAG/LACP (802.3ad)
      • Поддержка VLAN (802.1Q)
      • Логические интерфейсы
      • LLDP, LLDP MED
      • VLAN на основе MAC
      Функции L3 (IPv4/IPv6)
      • Трансляция адресов NAT, Static NAT, ALG
      • Статические маршруты
      • Динамические протоколы маршрутизации RIPv2, OSPFv2/v3, IS-IS, BGP
      • Фильтрация маршрутов (prefix list)
      • VRF
      • Policy Based Routing (PBR)
      • BFD для BGP, OSPF, статических маршрутов
      BRAS (IPoE)3
      • Терминация пользователей
      • Белые/черные списки URL
      • Квотирование по объёму трафика, по времени сессии, по сетевым приложениям
      • HTTP/HTTPS Proxy
      • HTTP/HTTPS Redirect
      • Аккаунтинг сессий по протоколу Netflow
      • Взаимодействие с серверами ААА, PCRF
      • Управление полосой пропускания по офисам и SSID, сессиям пользователей
      • Аутентификация пользователей по MAC- или IP-адресам
      Функции сетевой защиты
      • Система обнаружения и предотвращения вторжений (IPS/IDS)3
      • Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента - наборы правил, предоставляемые Kaspersky SafeStream II3
      • Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript)
      • Zone-based Firewall
      • Фильтрация на базе L2/L3/L4-полей и по приложениям
      • Поддержка списков контроля доступа (ACL) на базе L2/L3/L4-полей
      • Защита от DoS/DDoS атак и оповещение об атаках
      • Логирование событий атак, событий срабатывания правил
      Качество обслуживания (QoS)
      • До 8-ми приоритетных или взвешанных очередей на порт
      • L2- и L3-приоритизация трафика (802.1p (cos), DSCP, IP Precedence (tos))
      • Предотвращение перегрузки очередей RED, GRED
      • Назначение приоритетов по портам, по VLAN
      • Средства перемаркирования приоритетов
      • Применение политик (policy-map)
      • Управление полосой пропускания (shaping)
      • Иерархический QоS
      • Маркировка сессий
      Управление IP-адресацией (IPv4/IPv6)
      • Статические IP-адреса
      • DHCP-клиент
      • DHCP Relay Option 82
      • Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
      • DNS resolver
      • IP unnumbered
      Средства обеспечения надежности сети
      • VRRP v2,v3
      • Tracking на основании VRRP или SLA теста
        • Управление параметрами VRRP
        • Управление параметрами PBR
        • Управление административным статусом интерфейса
        • Активация и деактивация статического маршрута
        • Управление атрибутом AS-PATH и preference в route-map
      • Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
      • Резервирование сессий firewall
        Мониторинг и управление
        • Поддержка стандартных и расширенных SNMP MIB, RMONv1
        • Встроенный Zabbix agent
        • Аутентификация по локальной базе пользователей, RADIUS, TACACS+, LDAP
        • Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
        • Интерфейсы управления CLI
        • Поддержка Syslog
        • Монитор использования системных ресурсов
        • Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
        • Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
        • Поддержка NTP
        • Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
        • Локальное управление через консольный порт RS-232 (RJ-45)
        • Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
        • Вывод информации по сервисам/процессам
        • Локальное/удаленное сохранение конфигураций
          маршрутизатора
          Функции контроля SLA
          • Eltex SLA
          • Оценка параметров каналов связи:
            • Delay (one-way/two-way)
            • Jitter (one-way/two-way)
            • Packet loss (one-way/two-way)
            • Коэффициент ошибок в пакетах
            • Нарушение последовательности доставки пакетов
            MPLS
            • Поддержка протокола LDP
            • Поддержка L2VPN VPWS
            • Поддержка L2VPN VPLS Martini Mode
            • Поддержка L2VPN VPLS Kompella Mode
            • Поддержка L3VPN MP-BGP
            Физические характеристики и условия окружающей среды
            • Максимальная потребляемая мощность: 85 Вт
            • Максимальный уровень шума - 58 дБ
            • Питание:
              • 100-240В AC, 50-60 Гц,
              • 36-72В DC
              • до двух источников питания с возможностью горячей замены
            • Интервал рабочих температур: от -10 до +45°С
            • Интервал температуры хранения от -40 до +70°С
            • Относительная влажность при эксплуатации: не более 80%
            • Относительная влажность при хранении: от 10% до 95%
            • Габаритные размеры (ШхВxГ, мм):430х44х352
            • Вес: 5,5 кг
            • Срок службы: не менее 15 лет

            Набор функций соответствует версии ПО 1.20

            18:74;5:512;7:1518

            28:74;5:512;7:1456

            3 Активизируется лицензией
            ESR-1200
            Сервисный маршрутизатор ESR-1200, 4х combo 10/100/1000BASE-T/1000BaseX, 8х 10GBASE-R SFP+, 12x 10/100/1000BASE-T, 2xUSB 2.0, 1 слот для SD-карт, 4Gb RAM, 1Gb Flash, 2 слота для модулей питания
            ECCM-ESR-1200
            Опция ECCM-ESR-1200 системы управления Eltex ECCM для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент ESR-1200
            ESR-1200-IPS/IDS
            Лицензия IPS/IDS для сервисного маршрутизатора ESR-1200
            PM100-48/12
            Модуль питания PM100-48/12, 48V DC, 100W
            PM160-220/12
            Модуль питания PM160-220/12, 220V AC, 160W
            FH-DP1T30SS01
             SFP+ Direct attach cable, 10G, 1m
            ESR-BRAS-L
            Неисключительная лицензия ESR-BRAS на ПО для маршрутизаторов серии ESR
            ESR-wiSLA-L
            Неисключительная лицензия ESR-wiSLA на ПО для маршрутизаторов серии ESR
            ECCM
            Шнур питания (в случае комплектации модулем питания на 220В)
            Шнур питания (в случае комплектации модулем питания на 220В)
            Комплект крепления в 19"стойку
            Комплект крепления в 19"стойку
            Документация
            Документация
            Сертификат
            Сертификат
            Провод заземления
            Провод заземления
            Сертификаты на гарантию, замену, техподдержку
            Скачать регламенты
            Продление гарантийного обслуживания, ESR-1200 (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
            [ для нового оборудования ]
            до 2 лет +15% от цены оборудования
            EW-ESR-1200-2Y
            до 3 лет +25% от цены оборудования
            EW-ESR-1200-3Y
            до 5 лет +40% от цены оборудования
            EW-ESR-1200-5Y
            Продление гарантийного обслуживания, ESR-1200 (используется при покупке для ранее приобретенного оборудования)
            [ для уже купленного оборудования ]
            на 1 год +12% от цены оборудования
            EW-ESR-1200-1Y
            Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - ESR-1200 - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
            1 год +6% от цены оборудования
            SC-ESR-1200-B-1Y
            3 года +15% от цены оборудования
            SC-ESR-1200-B-3Y
            5 лет +32% от цены оборудования
            SC-ESR-1200-B-5Y
            Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, ESR-1200 (услуга оказывается при наличии действующей гарантии)
            1 год +30% от цены оборудования
            NBS-ESR-1200-1Y
            3 годa +75% от цены оборудования
            NBS-ESR-1200-3Y
            5 лет +93,75% от цены оборудования
            NBS-ESR-1200-5Y
            Обучение в Академии Eltex
            Базовый курс Академии Eltex: Использование коммутаторов Eltex
            Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
            Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
            [ESR] Очистка конфигурации ESR или сброс на заводскую конфигурацию для версий до 1.1.0 включительно
            Очистка конфигурации происходит путем копирования конфигурации по умолчанию в candidate-config и применения внесенных изменений:

            esr# copy fs://default-config fs://candidate-config

            Процесс сброса на заводскую конфигурацию аналогичен.

            esr# copy fs://factory-config fs://candidate-config

            Изменения конфигурации вступают в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Источник:
            docs.eltex-co.ru

            [ESR] Настройка SNMP
            SNMP (англ. Simple Network Management Protocol — простой протокол сетевого управления) — протокол, предназначенный для управления устройствами в IP-сетях на основе архитектур TCP/UDP. SNMP предоставляет данные для управления в виде переменных, описывающих конфигурацию управляемой системы.

            Задача: Настроить SNMPv3 сервер с аутентификацией и шифрованием данных для пользователя admin. IP-адрес маршрутизатора esr - 192.168.52.41, ip-адрес сервера - 192.168.52.8.

            Рисунок 1 - Схема сети.
            Рисунок 1 – Схема сети

            Решение:

            Предварительно нужно выполнить следующие действия:

            • указать зону для интерфейса gi1/0/1;
            • настроить IP-адрес для интерфейсов gi1/0/1.

            Основной этап конфигурирования:

            Включаем SNMP-сервер:

            esr(config)# snmp-server

            Создаем пользователя SNMPv3:

            esr(config)# snmp-server user admin

            Определим режим безопасности:

            esr(snmp-user)# authentication access priv

            Определим алгоритм аутентификации для SNMPv3-запросов:

            esr(snmp-user)# authentication algorithm md5

            Устанавим пароль для аутентификации SNMPv3-запросов:

            esr(snmp-user)# authentication key ascii-text 123456789

            Определим алгоритм шифрования передаваемых данных:

            esr(snmp-user)# privacy algorithm aes128

            Устанавим пароль для шифрования передаваемых данных:

            esr(snmp-user)# privacy key ascii-text 123456789

            Активируем SNMPv3-пользователя :

            esr(snmp-user)# enable

            Определяем сервер-приемник Trap-PDU сообщений:

            esr(config)# snmp-server host 192.168.52.41

            Изменения конфигурации вступят в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Источник:
            docs.eltex-co.ru

            [ESR] Настройка MultiWAN
            Рекомендуемый порядок действий:

            Задача: Настроить маршрут к серверу (108.16.0.1/28) с возможностью балансировки нагрузки.

            Рисунок 1 - Схема сети.
            Рисунок 1 – Схема сети

            Решение:

            Предварительно нужно выполнить следующие действия:

            • настроить зоны для интерфейсов te1/0/1 и te1/0/2;
            • указать IP-адреса для интерфейсов te1/0/1 и te1/0/2.

            Основной этап конфигурирования:

            Настроим маршрутизацию:

            еsr(config)# ip route 108.16.0.0/28 wan load-balance rule 1

            Создадим правило WAN:

            еsr(config)# wan load-balance rule 1

            Укажем участвующие интерфейсы:

            еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/2
            еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/1

            Включим созданное правило балансировки и выйдем из режима конфигурирования правила:

            еsr(config-wan-rule)# enable
            еsr(config-wan-rule)# exit

            Создадим список для проверки целостности соединения:

            еsr(config)# wan load-balance target-list google

            Создадим цель проверки целостности:

            esr(config-target-list)# target 1

            Зададим адрес для проверки, включим проверку указанного адреса и выйдем:

            еsr(config-wan-target)# ip address 8.8.8.8
            еsr(config-wan-target)# enable
            еsr(config-wan-target)# exit

            Настроим интерфейсы. В режиме конфигурирования интерфейса te1/0/1 указываем nexthop:

            еsr(config)# interface tengigabitethernet 1/0/1
            еsr(config-if)# wan load-balance nexthop 203.0.0.1

            В режиме конфигурирования интерфейса te1/0/1 указываем список целей для проверки соединения:

            еsr(config-if)# wan load-balance target-list google

            В режиме конфигурирования интерфейса te1/0/1 включаем WAN-режим и выходим:

            еsr(config-if)# wan load-balance enable
            еsr(config-if)# exit

            В режиме конфигурирования интерфейса te1/0/2 указываем nexthop:

            еsr(config)# interface tengigabitethernet 1/0/2
            еsr(config-if)# wan load-balance nexthop 65.6.0.1

            В режиме конфигурирования интерфейса te1/0/2 указываем список целей для проверки соединения:

            еsr(config-if)# wan load-balance target-list google

            В режиме конфигурирования интерфейса te1/0/2 включаем WAN-режим и выходим:

            еsr(config-if)# wan load-balance enable
            еsr(config-if)# exit

            Изменения конфигурации вступят в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Для переключения в режим резервирования настроим следующее:

            Заходим в режим настройки правила WAN:

            еsr(config)# wan load-balance rule 1

            Функция MultiWAN также может работать в режиме резервирования, в котором трафик будет направляться в активный интерфейс c наибольшим весом. Включить данный режим можно следующей командой:

            еsr(config-wan-rule)# failover

            Изменения конфигурации вступят в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Источник:
            docs.eltex-co.ru

            [ESR] Конфигурирование Destination NAT
            Функция Destination NAT (DNAT) состоит в преобразовании IP-адреса назначения у пакетов, проходящих через сетевой шлюз.

            DNAT используется для перенаправления трафика, идущего на некоторый «виртуальный» адрес в публичной сети, на «реальный» сервер в локальной сети, находящийся за сетевым шлюзом. Эту функцию можно использовать для организации публичного доступа к серверам, находящимся в частной сети и не имеющим публичного сетевого адреса.

            Задача: Организовать доступ из публичной сети, относящейся к зоне «UNTRUST», к серверу локальной сети в зоне «TRUST». Адрес сервера в локальной сети - 10.1.1.100. Сервер должен быть доступным извне по адресу 1.2.3.4, доступный порт 80.

            Решение:

            Создадим зоны безопасности «UNTRUST» и «TRUST». Установим принадлежность используемых сетевых интерфейсов к зонам. Одновременно назначим IP-адреса интерфейсам.

            esr# configure
            esr(config)# security zone UNTRUST
            esr(config-zone)# exit
            esr(config)# security zone TRUST
            esr(config-zone)# exit
            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# security-zone TRUST
            esr(config-if-gi)# ip address 10.1.1.1/25
            esr(config-if-gi)# exit
            esr(config)# interface tengigabitethernet 1/0/1
            esr(config-if-te)# ip address 1.2.3.4/29
            esr(config-if-te)# security-zone UNTRUST
            esr(config-if-te)# exit

            Создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

            • NET_UPLINK – профиль адресов публичной сети;
            • SERVER_IP – профиль адресов локальной сети;
            • SRV_HTTP – профиль портов.

            esr(config)# object-group network NET_UPLINK
            esr(config-object-group-network)# ip address 1.2.3.4
            esr(config-object-group-network)# exit
            esr(config)# object-group service SRV_HTTP
            esr(config-object-group-network)# port 80
            esr(config-object-group-network)# exit
            esr(config)# object-group network SERVER_IP
            esr(config-object-group-network)# ip address 10.1.1.100
            esr(config-object-group-network)# exit

            Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 1.2.3.4 из внешней сети.

            esr(config)# nat destination
            esr(config-dnat)# pool SERVER_POOL
            esr(config-dnat-pool)# ip address 10.1.1.100
            esr(config-dnat-pool)# ip port 80
            esr(config-dnat-pool)# exit

            Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «UNTRUST». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».

            esr(config-dnat)# ruleset DNAT
            esr(config-dnat-ruleset)# from zone UNTRUST
            esr(config-dnat-ruleset)# rule 1
            esr(config-dnat-rule)# match destination-address NET_UPLINK
            esr(config-dnat-rule)# match protocol tcp
            esr(config-dnat-rule)# match destination-port SERV_HTTP
            esr(config-dnat-rule)# action destination-nat pool SERVER_POOL
            esr(config-dnat-rule)# enable
            esr(config-dnat-rule)# exit
            esr(config-dnat-ruleset)# exit
            esr(config-dnat)# exit

            Для пропуска трафика, идущего из зоны «UNTRUST» в «TRUST», создадим соответствующую пару зон. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP», и прошедший преобразование DNAT.

            esr(config)# security zone-pair UNTRUST TRUST
            esr(config-zone-pair)# rule 1
            esr(config-zone-rule)# match source-address any
            esr(config-zone-rule)# match destination-address SERVER_IP
            esr(config-zone-rule)# match protocol any
            esr(config-zone-rule)# match destination-nat
            esr(config-zone-rule)# action permit
            esr(config-zone-rule)# enable
            esr(config-zone-rule)# exit
            esr(config-zone-pair)# exit
            esr(config)# exit

            Изменения конфигурации вступят в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Произведенные настройки можно посмотреть с помощью команд:

            esr# show ip nat destination pools
            esr# show ip nat destination rulesets
            esr# show ip nat proxy-arp
            esr# show ip nat translations

            Источник:
            docs.eltex-co.ru

            [ESR] Применение заводских настроек на ESR
            Чтобы выполнить сброс к заводским настройкам, нужно выполнить команды:
            Сброс конфигурации до заводских настроек
            esr-Х# copy system:factory-config system:candidate-config
            Copy factory configuration to candidate configuration...
            Read factory configuration...

            Применение конфигурации
            esr-Х# commit
            Nothing to commit in configuration
            2017-01-16T08:57:27+00:00 %CLI-I-CRIT: user admin from console input: commit
            esr-Х# confirm
            Nothing to confirm in configuration. You must commit some changes first.
            2017-01-16T08:57:30+00:00 %CLI-I-CRIT: user admin from console input: confirm



            Если нет удаленного доступа, то нужно нажать функциональную кнопку F на передней панели более, чем на 10 секунд. При отпускании кнопки маршрутизатор перезагрузится с заводскими настройками.

            Источник:
            docs.eltex-co.ru

            [ESR] Настройка VRF Lite
            VRF (Virtual Routing and Forwarding) – технология, которая позволяет изолировать маршрутную информацию, принадлежащую различным классам (например, маршруты одного клиента).

            Рисунок 1 - Схема сети.
            Рисунок 1 – Схема сети

            Задача: К маршрутизатору серии ESR подключены 2 сети, которые необходимо изолировать от остальных сетей.

            Решение:

            Создадим VRF:

            esr(config)# ip vrf bit
            esr(config-vrf)# exit

            Создадим зону безопасности:

            esr(config)# security zone vrf-sec
            esr(config-zone)# ip vrf forwarding bit
            esr(config-zone)# exit

            Создадим правило для пары зон и разрешим любой TCP/UDP-трафик:

            esr(config)# security zone-pair vrf-sec vrf-sec
            esr(config-zone-pair)# rule 1
            esr(config-zone-rule)# match source-address any
            esr(config-zone-rule)# match destination-address any
            esr(config-zone-rule)# match protocol udp
            esr(config-zone-rule)# match source-port any
            esr(config-zone-rule)# match destination-port any
            esr(config-zone-rule)# action permit
            esr(config-zone-rule)# enable
            esr(config-zone-rule)# exit
            esr(config-zone-pair)# rule 2
            esr(config-zone-rule)# match source-address any
            esr(config-zone-rule)# match destination-address any
            esr(config-zone-rule)# match protocol tcp
            esr(config-zone-rule)# match source-port any
            esr(config-zone-rule)# match destination-port any
            esr(config-zone-rule)# action permit
            esr(config-zone-rule)# enable
            esr(config-zone-rule)# exit

            Создадим привязку интерфейсов, назначим IP-адреса, укажем принадлежность к зоне:

            esr(config)# interface gigabitethernet 1/0/7
            esr(config-if-gi)# ip vrf forwarding bit
            esr(config-if-gi)# ip address 10.20.0.1/24
            esr(config-if-gi)# security-zone vrf-sec
            esr(config-if-gi)# exit
            esr(config)# interface gigabitethernet 1/0/14.10
            esr(config-subif)# ip vrf forwarding bit
            esr(config-subif)# ip address 10.30.0.1/16
            esr(config-subif)# security-zone vrf-sec
            esr(config-subif)# exit
            esr(config)# exit

            Изменения конфигурации вступят в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Информацию об интерфейсах, привязанных к VRF, можно посмотреть командой:

            esr# show ip vrf

            Таблицу маршрутов VRF можно просмотреть с помощью команды:

            esr# show ip route vrf bit

            Источник:
            docs.eltex-co.ru

            [ESR] Настройка Netflow
            Netflow — сетевой протокол, предназначенный для учета и анализа трафика.

            Netflow позволяет передавать данные о трафике (адрес отправителя и получателя, порт, количество информации и др.) с сетевого оборудования (сенсора) на коллектор. В качестве коллектора может использоваться обычный сервер.

            Задача: Организовать учет трафика с интерфейса gi1/0/1 для передачи на сервер через интерфейс gi1/0/8 для обработки.

            Рисунок 1 - Схема сети.
            Рисунок 1 – Схема сети

            Решение:

            Предварительно нужно выполнить следующие действия:

            • На интерфейсах gi1/0/1, gi1/0/8 отключить firewall командой «ip firewall disable». (С версии ПО 1.1.0 необязательно отключать firewall)
            • Назначить IP-адреса на портах.

            Основной этап конфигурирования:

            Укажем IP-адрес коллектора:

            esr(config)# netflow collector 10.10.0.2

            Включим сбор экспорта статистики netflow на сетевом интерфейсе gi1/0/1:

            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# ip netflow export

            Активируем netflow на маршрутизаторе.:

            еsr(config)# netflow enable

            Изменения конфигурации вступят в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Для просмотра статистики Netflow используется команда:

            esr# show netflow statistics

            Источник:
            docs.eltex-co.ru

            [ESR] Базовый QoS
            QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

            Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

            Задача: Настроить следующие ограничения на интерфейсе gigabitethernet 1/0/8: передавать трафик с DSCP 22 в восьмую приоритетную очередь, трафик с DSCP 14 в седьмую взвешенную очередь, установить ограничение по скорости в 60 Мбит/с для седьмой очереди.

            Рисунок 1 - Схема сети.
            Рисунок 1 – Схема сети

            Решение:

            Для того чтобы восьмая очередь стала приоритетной, а с первой по седьмую взвешенной, ограничим количество приоритетных очередей до 1:

            esr(config)# priority-queue out num-of-queues 1

            Перенаправим трафик с DSCP 22 в восьмую приоритетную очередь:

            esr(config)# qos map dscp-queue 22 to 8

            Перенаправим трафик с DSCP 14 в седьмую взвешенную очередь:

            esr(config)# qos map dscp-queue 14 to 7

            Включим QoS на входящем интерфейсе со стороны LAN:

            esr(config)# interface gigabitethernet 1/0/5
            esr(config-if-gi)# qos enable
            esr(config-if-gi)# exit

            Включим QoS на интерфейсе со стороны WAN:

            esr(config)# interface gigabitethernet 1/0/8
            esr(config-if-gi)# qos enable

            Установим ограничение по скорости в 60Мбит/с для седьмой очереди:

            esr(config-if)# traffic-shape queue 7 60000
            esr(config-if)# exit

            Изменения конфигурации вступят в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Просмотреть статистику по QoS можно командой (только для ESR-100/ESR-200):

            esr# show qos statistics gigabitethernet 1/0/8

            Источник:
            docs.eltex-co.ru

            [ESR] Расширенный QoS
            QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

            Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

            Задача: Классифицировать приходящий трафик по подсетям (10.0.11.0/24, 10.0.12.0/24), произвести маркировку по DSCP (38 и 42) и произвести разграничение по подсетям (40 Мбит/с и 60 Мбит/с), ограничить общую полосу до 250 Мбит/с, остальной трафик обрабатывать через механизм SFQ.

            Рисунок 1 - Схема сети.
            Рисунок 1 – Схема сети

            Решение:

            Настроим списки доступа для фильтрации по подсетям, выходим в глобальный режим конфигурации:

            esr(config)# ip access-list extended fl1
            esr(config-acl)# rule 1
            esr(config-acl-rule)# action permit
            esr(config-acl-rule)# match protocol any
            esr(config-acl-rule)# match source-address 10.0.11.0 255.255.255.0
            esr(config-acl-rule)# match destination-address any
            esr(config-acl-rule)# enable
            esr(config-acl-rule)# exit
            esr(config-acl)# exit
            esr(config)# ip access-list extended fl2
            esr(config-acl)# rule 1
            esr(config-acl-rule)# action permit
            esr(config-acl-rule)# match protocol any
            esr(config-acl-rule)# match source-address 10.0.12.0 255.255.255.0
            esr(config-acl-rule)# match destination-address any
            esr(config-acl-rule)# enable
            esr(config-acl-rule)# exit
            esr(config-acl)# exit

            Создаем классы fl1 и fl2, указываем соответствующие списки доступа, настраиваем маркировку:

            esr(config)# class-map fl1
            esr(config-class-map)# set dscp 38
            esr(config-class-map)# match access-group fl1
            esr(config-class-map)# exit
            esr(config)# class-map fl2
            esr(config-class-map)# set dscp 42
            esr(config-class-map)# match access-group fl2
            esr(config-class-map)# exit

            Создаём политику и определяем ограничение общей полосы пропускания:

            esr(config)# policy-map fl
            esr(config-policy-map)# shape average 250000

            Осуществляем привязку класса к политике, настраиваем ограничение полосы пропускания и выходим:

            esr(config-policy-map)# class fl1
            esr(config-class-policy-map)# shape average 40000
            esr(config-class-policy-map)# exit
            esr(config-policy-map)# class fl2
            esr(config-class-policy-map)# shape average 60000
            esr(config-class-policy-map)# exit

            Для другого трафика настраиваем класс с режимом SFQ:

            esr(config-policy-map)# class class-default
            esr(config-class-policy-map)# mode sfq
            esr(config-class-policy-map)# fair-queue 800
            esr(config-class-policy-map)# exit
            esr(config-policy-map)# exit

            Включаем QoS на интерфейсах, политику на входе интерфейса gi 1/0/19 для классификации и на выходе gi1/0/20 для применения ограничений и режима SFQ для класса по умолчанию:

            esr(config)# interface gigabitethernet 1/0/19
            esr(config-if-gi)# qos enable
            esr(config-if-gi)# service-policy input fl
            esr(config-if-gi)# exit
            esr(config)# interface gigabitethernet 1/0/20
            esr(config-if-gi)# qos enable
            esr(config-if-gi)# service-policy output fl
            esr(config-if-gi)# exit

            Изменения конфигурации вступят в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Для просмотра статистики используется команда:

            esr# do show qos policy statistics gigabitethernet 1/0/20

            Источник:
            docs.eltex-co.ru

            [ESR] Конфигурирование Firewall
            Firewall – комплекс аппаратных или программных средств, осуществляющий контроль и фильтрацию проходящих через него сетевых пакетов в соответствии с заданными правилами.

            Задача: Разрешить обмен сообщениями по протоколу ICMP между устройствами ПК1, ПК2 и маршрутизатором ESR.

            Рисунок 1 - Схема сети.
            Рисунок 1 - схема сети.

            Решение:

            Для каждой сети ESR создадим свою зону безопасности:

            esr# configure
            esr(config)# security zone LAN
            esr(config-zone)# exit
            esr(config)# security zone WAN
            esr(config-zone)# exit

            Настроим сетевые интерфейсы и определим их принадлежность к зонам безопасности:

            esr(config)# interface gi1/0/2
            esr(config-if-gi)# ip address 192.168.12.2/24
            esr(config-if-gi)# security-zone LAN
            esr(config-if-gi)# exit
            esr(config)# interface gi1/0/3
            esr(config-if-gi)# ip address 192.168.23.2/24
            esr(config-if-gi)# security-zone WAN
            esr(config-if-gi)# exit

            Для настройки правил зон безопасности потребуется создать профиль адресов сети «LAN», включающий адреса, которым разрешен выход в сеть «WAN», и профиль адресов сети «WAN».

            esr(config)# object-group network WAN
            esr(config-object-group-network)# ip address-range 192.168.23.2
            esr(config-object-group-network)# exit
            esr(config)# object-group network LAN
            esr(config-object-group-network)# ip address-range 192.168.12.2
            esr(config-object-group-network)# exit
            esr(config)# object-group network LAN_GATEWAY
            esr(config-object-group-network)# ip address-range 192.168.12.1
            esr(config-object-group-network)# exit
            esr(config)# object-group network WAN_GATEWAY
            esr(config-object-group-network)# ip address-range 192.168.23.3
            esr(config-object-group-network)# exit

            Для пропуска трафика из зоны «LAN» в зону «WAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК1 к ПК2. Действие правил разрешается командой enable:

            esr(config)# security zone-pair LAN WAN
            esr(config-zone-pair)# rule 1
            esr(config-zone-rule)# action permit
            esr(config-zone-rule)# match protocol icmp
            esr(config-zone-rule)# match destination-address WAN
            esr(config-zone-rule)# match source-address LAN
            esr(config-zone-rule)# enable
            esr(config-zone-rule)# exit
            esr(config-zone-pair)# exit

            Для пропуска трафика из зоны «WAN» в зону «LAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК2 к ПК1. Действие правил разрешается командой enable:

            esr(config)# security zone-pair WAN LAN
            esr(config-zone-pair)# rule 1
            esr(config-zone-rule)# action permit
            esr(config-zone-rule)# match protocol icmp
            esr(config-zone-rule)# match destination-address LAN
            esr(config-zone-rule)# match source-address WAN
            esr(config-zone-rule)# enable
            esr(config-zone-rule)# exit
            esr(config-zone-pair)# exit

            На маршрутизаторе всегда существует зона безопасности с именем «self». Если в качестве получателя трафика выступает сам маршрутизатор, то есть трафик не является транзитным, то в качестве параметра указывается зона «self». Создадим пару зон для трафика, идущего из зоны «WAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК2 и маршрутизатором ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «WAN»:

            esr(config)# security zone-pair WAN self
            esr(config-zone-pair)# rule 1
            esr(config-zone-rule)# action permit
            esr(config-zone-rule)# match protocol icmp
            esr(config-zone-rule)# match destination-address WAN
            esr(config-zone-rule)# match source-address WAN_GATEWAY
            esr(config-zone-rule)# enable
            esr(config-zone-rule)# exit
            esr(config-zone-pair)# exit

            Создадим пару зон для трафика, идущего из зоны «LAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК1 и ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «LAN»:

            esr(config)# security zone-pair LAN self
            esr(config-zone-pair)# rule 1
            esr(config-zone-rule)# action permit
            esr(config-zone-rule)# match protocol icmp
            esr(config-zone-rule)# match destination-address LAN
            esr(config-zone-rule)# match source-address LAN_GATEWAY
            esr(config-zone-rule)# enable
            esr(config-zone-rule)# exit
            esr(config-zone-pair)# exit
            esr(config)# exit

            Изменения конфигурации вступят в действие по следующим командам:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Посмотреть членство портов в зонах можно с помощью команды:

            esr# show security zone

            Посмотреть пары зон и их конфигурацию можно с помощью команд:

            esr# show security zone-pair
            esr# show security zone-pair configuration

            Посмотреть активные сессии можно с помощью команд:

            esr# show ip firewall sessions

            Источник:
            docs.eltex-co.ru

            [ESR] Настройка LACP
            LACP — протокол для агрегирования каналов, позволяет объединить несколько физических каналов в один логический.

            Такое объединение позволяет увеличивать пропускную способность и надежность канала.

            Задача: Настроить агрегированный канал между маршрутизатором ESR и коммутатором.

            Рисунок 1 - Схема сети.
            Рисунок 1 – Схема сети

            Решение:

            Предварительно нужно выполнить следующие настройки:

            • На интерфейсах gi1/0/1, gi1/0/2 отключить зону безопасности командой «no security-zone».

            Основной этап конфигурирования:

            Cоздадим интерфейс port-channel 2:

            esr(config)# interface port-channel 2

            Включим физические интерфейсы gi1/0/1, gi1/0/2 в созданную группу агрегации каналов:

            esr(config)# interface gigabitethernet 1/0/1-2
            esr(config-if-gi)# channel-group 2 mode auto

            Изменения конфигурации вступят в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Дальнейшая конфигурация port-channel проводится как на обычном физическом интерфейсе.

            Источник:
            docs.eltex-co.ru

            [ESR] Управление резервированием настройка VRRP
            VRRP (Virtual Router Redundancy Protocol) — сетевой протокол, предназначенный для увеличения доступности маршрутизаторов, выполняющих роль шлюза по умолчанию.

            Это достигается путём объединения группы маршрутизаторов в один виртуальный маршрутизатор и назначения им общего IP-адреса, который и будет использоваться как шлюз по умолчанию для компьютеров в сети.

            Задача 1: Организовать виртуальный шлюз для локальной сети в VLAN 50, используя протокол VRRP. В качестве локального виртуального шлюза используется IP адрес 192.168.1.1.

            Рисунок 1 - Схема сети.
            Рисунок 1 – Схема сети

            Решение:

            Предварительно нужно выполнить следующие действия:

            • создать соответствующий саб-интерфейс;
            • настроить зону для саб-интерфейса;
            • указать IP-адрес для саб-интерфейса.

            Основной этап конфигурирования:

            Настроим маршрутизатор R1.

            В созданном саб-интерфейсе настроим VRRP. Укажем уникальный идентификатор VRRP:

            R1(config)# interface gi 1/0/5.50
            R1(config-subif)# vrrp id 10

            Укажем IP-адрес виртуального шлюза 192.168.1.1/24:

            R1(config-subif)# vrrp ip 192.168.1.1

            Включим VRRP:

            R1(config-subif)# vrrp
            R1(config-subif)# exit

            Изменения конфигурации вступят в действие после применения:

            R1# commit
            Configuration has been successfully committed
            R1# confirm
            Configuration has been successfully confirmed

            Произвести аналогичные настройки на R2.

            Задача 2: Организовать виртуальные шлюзы для подсети 192.168.20.0/24 в VLAN 50 и подсети 192.168.1.0/24 в VLAN 60, используя протокол VRRP c функцией синхронизации Мастера. Для этого используем объединение VRRP-процессов в группу. В качестве виртуальных шлюзов используются IP-адреса 192.168.1.1 и 192.168.20.1.


            Рисунок 2 – Схема сети

            Решение:

            Предварительно нужно выполнить следующие действия:

            • создать соответствующие саб-интерфейсы;
            • настроить зону для саб-интерфейсов;
            • указать IP-адреса для саб-интерфейсов.

            Основной этап конфигурирования:

            Настроим маршрутизатор R1.

            Настроим VRRP для подсети 192.168.1.0/24 в созданном саб-интерфейсе.

            Укажем уникальный идентификатор VRRP:

            R1(config-sub)# interface gi 1/0/5.50
            R1(config-subif)# vrrp id 10

            Укажем IP-адрес виртуального шлюза 192.168.1.1:

            R1(config-subif)# vrrp ip 192.168.1.1

            Укажем идентификатор VRRP-группы:

            R1(config-subif)# vrrp group 5

            Включим VRRP:

            R1(config-subif)# vrrp
            R1(config-subif)# exit

            Настроим VRRP для подсети 192.168.20.0/24 в созданном саб-интерфейсе.

            Укажем уникальный идентификатор VRRP:

            R1(config-sub)# interface gi 1/0/6.60
            R1(config-subif)# vrrp id 20

            Укажем IP-адрес виртуального шлюза 192.168.20.1:

            R1(config-subif)# vrrp ip 192.168.20.1

            Укажем идентификатор VRRP-группы:

            R1(config-subif)# vrrp group 5

            Включим VRRP:

            R1(config-subif)# vrrp
            R1(config-subif)# exit

            Изменения конфигурации вступят в действие после применения:

            R1# commit
            Configuration has been successfully committed
            R1# confirm
            Configuration has been successfully confirmed

            Произвести аналогичные настройки на R2.

            Источник:
            docs.eltex-co.ru

            [ESR] Настройка RIP
            RIP — дистанционно-векторный протокол динамической маршрутизации, который использует количество транзитных участков в качестве метрики маршрута.

            Максимальное количество транзитных участков (hop), разрешенное в RIP, равно 15. Каждый RIP-маршрутизатор по умолчанию вещает в сеть свою полную таблицу маршрутизации один раз в 30 секунд. RIP работает на 3-м уровне стека TCP/IP, используя UDP-порт 520.

            Задача: Настроить на маршрутизаторе протокол RIP для обмена маршрутной информацией с соседними маршрутизаторами. Маршрутизатор должен анонсировать статические маршруты и подсети 115.0.0.0/24, 14.0.0.0/24, 10.0.0.0/24. Анонсирование маршрутов должно происходить каждые 25 секунд.

            Рисунок 1 - Схема сети.
            Рисунок 1 - Схема сети.

            Решение:

            Предварительно нужно настроить IP-адреса на интерфейсах согласно схеме сети, приведенной на рисунке 1.

            Перейдём в режим конфигурирования протокола RIP:

            esr(config)# router rip

            Укажем подсети, которые будут анонсироваться протоколом: 115.0.0.0/24, 14.0.0.0/24 и 10.0.0.0/24:

            esr(config-rip)# network 115.0.0.0/24
            esr(config-rip)# network 14.0.0.0/24
            esr(config-rip)# network 10.0.0.0/24

            Для анонсирования протоколом статических маршрутов выполним команду:

            esr(config-rip)# redistribute static

            Настроим таймер, отвечающий за отправку маршрутной информации:

            esr(config-rip)# timers update 25

            После установки всех требуемых настроек включаем протокол:

            esr(config-rip)# enable

            Изменения конфигурации вступят в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Для того чтобы просмотреть таблицу маршрутов RIP воспользуемся командой:

            esr# show ip rip

            Помимо настройки протокола RIP, необходимо в firewall разрешить UDP-порт 520.

            Источник:
            docs.eltex-co.ru

            [ESR] Настройка зеркалирования
            Зеркалирование трафика — функция маршрутизатора, предназначенная для перенаправления трафика с одного порта маршрутизатора на другой порт этого же маршрутизатора (локальное зеркалирование) или на удаленное устройство (удаленное зеркалирование).

            Задача: Организовать удаленное зеркалирование трафика по VLAN 50 с интерфейса gi1/0/11 для передачи на сервер для обработки.

            Рисунок 1 - Схема сети.
            Рисунок 1 – Схема сети

            Решение:

            Предварительно нужно выполнить следующие действия:

            • Создать VLAN 50;
            • На интерфейсе gi 1/0/5 добавить VLAN 50 в режиме general.

            Основной этап конфигурирования:

            Укажем VLAN, по которой будет передаваться зеркалированный трафик:

            еsr1000(config)# port monitor remote vlan 50

            На интерфейсе gi 1/0/5 укажем порт для зеркалирования:

            еsr1000(config)# interface gigabitethernet 1/0/5
            еsr1000(config-if-gi)# port monitor interface gigabitethernet 1/0/11

            Укажем на интерфейсе gi 1/0/5 режим удаленного зеркалирования:

            еsr1000(config-if-gi)# port monitor remote

            Изменения конфигурации вступят в действие после применения:

            esr1000# commit
            Configuration has been successfully committed
            esr1000# confirm
            Configuration has been successfully confirmed

            Источник:
            docs.eltex-co.ru

            [ESR] Конфигурирование статических маршрутов
            Статическая маршрутизация – вид маршрутизации, при котором маршруты указываются в явном виде при конфигурации маршрутизатора без использования протоколов динамической маршрутизации.

            Задача: Настроить доступ к сети Internet для пользователей локальной сети 192.168.1.0/24 и 10.0.0.0/8, используя статическую маршрутизацию. На устройстве R1 создать шлюз для доступа к сети Internet. Трафик внутри локальной сети должен маршрутизироваться внутри зоны LAN, трафик из сети Internet должен относиться к зоне WAN.

            Рисунок 1 - Схема сети.
            Рисунок 1 - схема сети.

            Решение:

            Зададим имя устройства для маршрутизатора R1:

            esr# hostname R1
            esr#(config)# do commit
            R1#(config)# do confirm

            Для интерфейса gi1/0/1 укажем адрес 192.168.1.1/24 и зону «LAN». Через данный интерфейс R1 будет подключен к сети 192.168.1.0/24:

            R1(config)# interface gi1/0/1
            R1(config-if-gi)# security-zone LAN
            R1(config-if-gi)# ip address 192.168.1.1/24
            R1(config-if-gi)# exit

            Для интерфейса gi1/0/2 укажем адрес 192.168.100.1/30 и зону «LAN». Через данный интерфейс R1 будет подключен к устройству R2 для последующей маршрутизации трафика:

            R1(config)# interface gi1/0/2
            R1(config-if-gi)# security-zone LAN
            R1(config-if-gi)# ip address 192.168.100.1/30
            R1(config-if-gi)# exit

            Для интерфейса gi1/0/3 укажем адрес 128.107.1.2/30 и зону «WAN». Через данный интерфейс R1 будет подключен к сети Internet:

            R1(config)# interface gi1/0/3
            R1(config-if-gi)# security-zone WAN
            R1(config-if-gi)# ip address 128.107.1.2/30
            R1(config-if-gi)# exit

            Создадим маршрут для взаимодействия с сетью 10.0.0.0/8, используя в качестве шлюза устройство R2 (192.168.100.2):

            R1(config)# ip route 10.0.0.0/8 192.168.100.2

            Создадим маршрут для взаимодействия с сетью Internet, используя в качестве nexthop шлюз провайдера (128.107.1.1):

            R1(config)# ip route 0.0.0.0/0 128.107.1.1

            Изменения конфигурации на маршрутизаторе R1 вступят в действие по следующим командам:

            R1# commit
            Configuration has been successfully committed
            R1# confirm
            Configuration has been successfully confirmed

            Зададим имя устройства для маршрутизатора R2:

            esr# hostname R2
            esr#(config)# do commit
            R2#(config)# do confirm

            Для интерфейса gi1/0/1 укажем адрес 10.0.0.1/8 и зону «LAN». Через данный интерфейс R2 будет подключен к сети 10.0.0.0/8:

            R2(config)# interface gi1/0/1
            R2(config-if-gi)# security-zone LAN
            R2(config-if-gi)# ip address 10.0.0.1/8
            R2(config-if-gi)# exit

            Для интерфейса gi1/0/2 укажем адрес 192.168.100.2/30 и зону «LAN». Через данный интерфейс R2 будет подключен к устройству R1 для последующей маршрутизации трафика:

            R2(config)# interface gi1/0/2
            R2(config-if-gi)# security-zone LAN
            R2(config-if-gi)# ip address 192.168.100.2/30
            R2(config-if-gi)# exit

            Создадим маршрут по умолчанию, указав в качестве nexthop IP-адрес интерфейса gi1/0/2 маршрутизатора R1 (192.168.100.1):

            R2(config)# ip route 0.0.0.0/0 192.168.100.1

            Изменения конфигурации на маршрутизаторе R2 вступят в действие по следующим командам:

            R2# commit
            Configuration has been successfully committed
            R2# confirm
            Configuration has been successfully confirmed

            Проверить таблицу маршрутов можно командой:

            esr# show ip route

            Источник:
            docs.eltex-co.ru

            [ESR] DHCP Relay
            В случае, если DHCP-клиент не имеет возможности обратиться к DHCP-серверу напрямую (например, если они находятся в разных широковещательных доменах), используется так называемый DHCP-ретранслятор (relay agent), который обрабатывает клиентский широковещательный DHCP-запрос и отправляет его на DHCP-сервер в виде unicast пакета, а полученный от DHCP-сервера ответ, в свою очередь, перенаправляет DHCP-клиенту.

            Рисунок 1 - Схема сети



            Предварительно необходимо сконфигурировать интерфейсы:

            esr(config)# interface gigabitethernet 1/0/1

            esr(config-if-gi)# ip address 10.0.0.1/24

            esr(config)# interface gigabitethernet 1/0/2

            esr(config-if-gi)# ip address 192.168.0.1/24



            Настройки DHCP-ретранслятора на ESR сводятся к:



            1. Включению DHCP relay глобально на устройстве командой



            esr(config)# ip dhcp-relay



            2. Указанию на интерфейсе со стороны DHCP-клинта IP адреса DHCP-сервера, на который будут перенаправляться клиентские запросы.



            esr(config)# interface gigabitethernet 1/0/2

            esr(config-if-gi)# ip helper-address 10.0.0.2



            Чтобы изменения вступили в силу, необходимо ввести следующие команды:

            esr# commit

            Configuration has been commited

            esr# confirm

             Configuration has been confirmed

            Источник:
            docs.eltex-co.ru

            [ESR] Настройка Route-based IPsec VPN
            IPsec – это набор протоколов, которые обеспечивают защиту передаваемых с помощью IP-протокола данных.

            Данный набор протоколов позволяет осуществлять подтверждение подлинности (аутентификацию), проверку целостности и шифрование IP-пакетов, а также включает в себя протоколы для защищённого обмена ключами в сети Интернет.

            Рисунок 1 - Схема сети.
            Рисунок 1 – Схема сети

            Задача: Настроить IPsec-туннель между R1 и R2.

            • R1 IP адрес - 120.11.5.1;
            • R2 IP адрес - 180.100.0.1;
            • IKE:
              группа Диффи-Хэллмана: 2;
              алгоритм шифрования: AES 128 bit;
              алгоритм аутентификации: MD5.
            • IPSec:
              алгоритм шифрования: AES 128 bit;
              алгоритм аутентификации: MD5.

            Решение:

            1. Конфигурирование R1

            Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

            esr# configure
            esr(config)# interface gi 1/0/1
            esr(config-if-gi)# ip address 120.11.5.1/24
            esr(config-if-gi)# security-zone untrusted
            esr(config-if-gi)# exit

            Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

            esr(config)# tunnel vti 1
            esr(config-vti)# local address 120.11.5.1
            esr(config-vti)# remote address 180.100.0.1
            esr(config-vti)# enable
            esr(config-vti)# exit

            Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

            esr(config)# object-group service ISAKMP
            esr(config-object-group-service)# port-range 500
            esr(config-object-group-service)# exit

            Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

            esr(config)# ip route 10.0.0.0/16 tunnel vti 1

            Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

            esr(config)# security ike proposal ike_prop1
            esr(config-ike-proposal)# dh-group 2
            esr(config-ike-proposal)# authentication algorithm md5
            esr(config-ike-proposal)# encryption algorithm aes128
            esr(config-ike-proposal)# exit

            Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

            esr(config)# security ike policy ike_pol1
            esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
            esr(config-ike-policy)# proposal ike_prop1
            esr(config-ike-policy)# exit

            Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

            esr(config)# security ike gateway ike_gw1
            esr(config-ike-gw)# ike-policy ike_pol1
            esr(config-ike-gw)# mode route-based
            esr(config-ike-gw)# bind-interface vti 1
            esr(config-ike-gw)# version v2-only
            esr(config-ike-gw)# exit

            Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

            esr(config)# security ipsec proposal ipsec_prop1
            esr(config-ipsec-proposal)# authentication algorithm md5
            esr(config-ipsec-proposal)# encryption algorithm aes128
            esr(config-ipsec-proposal)# exit

            Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

            esr(config)# security ipsec policy ipsec_pol1
            esr(config-ipsec-policy)# proposal ipsec_prop1
            esr(config-ipsec-policy)# exit

            Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

            esr(config)# security ipsec vpn ipsec1
            esr(config-ipsec-vpn)# mode ike
            esr(config-ipsec-vpn)# ike establish-tunnel immediate
            esr(config-ipsec-vpn)# ike gateway ike_gw1
            esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
            esr(config-ipsec-vpn)# enable
            esr(config-ipsec-vpn)# exit
            esr(config)# exit

            2. Конфигурирование R2

            Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

            esr# configure
            esr(config)# interface gi 1/0/1
            esr(config-if)# ip address 180.100.0.1/24
            esr(config-if)# security-zone untrusted
            esr(config-if)# exit

            Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

            esr(config)# tunnel vti 1
            esr(config-vti)# remote address 120.11.5.1
            esr(config-vti)# local address 180.100.0.1
            esr(config-vti)# enable
            esr(config-vti)# exit

            Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

            esr(config)# object-group service ISAKMP
            esr(config-addr-set)# port-range 500
            esr(config-addr-set)# exit

            Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

            esr(config)# ip route 10.0.0.0/16 tunnel vti 1

            Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

            esr(config)# security ike proposal ike_prop1
            esr(config-ike-proposal)# dh-group 2
            esr(config-ike-proposal)# authentication algorithm md5
            esr(config-ike-proposal)# encryption algorithm aes128
            esr(config-ike-proposal)# exit

            Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

            esr(config)# security ike policy ike_pol1
            esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
            esr(config-ike-policy)# proposal ike_prop1
            esr(config-ike-policy)# exit

            Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

            esr(config)# security ike gateway ike_gw1
            esr(config-ike-gw)# ike-policy ike_pol1
            esr(config-ike-gw)# mode route-based
            esr(config-ike-gw)# bind-interface vti 1
            esr(config-ike-gw)# version v2-only
            esr(config-ike-gw)# exit

            Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec туннеля:

            esr(config)# security ipsec proposal ipsec_prop1
            esr(config-ipsec-proposal)# authentication algorithm md5
            esr(config-ipsec-proposal)# encryption algorithm aes128
            esr(config-ipsec-proposal)# exit

            Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

            esr(config)# security ipsec policy ipsec_pol1
            esr(config-ipsec-policy)# proposal ipsec_prop1
            esr(config-ipsec-policy)# exit

            Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

            esr(config)# security ipsec vpn ipsec1
            esr(config-ipsec-vpn)# mode ike
            esr(config-ipsec-vpn)# ike establish-tunnel immediate
            esr(config-ipsec-vpn)# ike gateway ike_gw1
            esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
            esr(config-ipsec-vpn)# enable
            esr(config-ipsec-vpn)# exit
            esr(config)# exit

            Состояние туннеля можно посмотреть командой:

            esr# show security ipsec vpn status ipsec1

            Конфигурацию туннеля можно посмотреть командой:

            esr# show security ipsec vpn configuration ipsec1

            Источник:
            docs.eltex-co.ru

            [ESR] Настройка GRE-туннелей
            GRE (англ. Generic Routing Encapsulation — общая инкапсуляция маршрутов) — протокол туннелирования сетевых пакетов.

            Его основное назначение — инкапсуляция пакетов сетевого уровня сетевой модели OSI в IP-пакеты. GRE может использоваться для организации VPN на 3-м уровне модели OSI. В маршрутизаторе ESR реализованы статические неуправляемые GRE-туннели, то есть туннели создаются вручную путем конфигурирования на локальном и удаленном узлах. Параметры туннеля для каждой из сторон должны быть взаимосогласованными или переносимые данные не будут декапсулироваться партнером.

            Задача: Организовать L3-VPN между офисами компании через IP-сеть, используя для туннелирования трафика протокол GRE.

            • в качестве локального шлюза для туннеля используется IP-адрес 115.0.0.1;
            • в качестве удаленного шлюза для туннеля используется IP-адрес 114.0.0.10;
            • IP-адрес туннеля на локальной стороне 25.0.0.1/24.

            Рисунок 1 - Схема сети.
            Рисунок 1 – Схема сети

            Решение:

            Создадим туннель GRE 10:

            esr(config)# tunnel gre 10

            Укажем локальный и удаленный шлюз (IP-адреса интерфейсов, граничащих с WAN):

            esr(config-gre)# local address 115.0.0.1
            esr(config-gre)# remote address 114.0.0.10

            Укажем IP-адрес туннеля 25.0.0.1/24:

            esr(config-gre)# ip address 25.0.0.1/24

            Также туннель должен принадлежать к зоне безопасности, для того чтобы можно было создать правила, разрешающие прохождение трафика в firewall. Принадлежность туннеля к зоне задается следующей командой:

            esr(config-gre)# security-zone untrusted

            Включим туннель:

            esr(config-gre)# enable
            esr(config-gre)# exit

            На маршрутизаторе должен быть создан маршрут до локальной сети партнера. В качестве интерфейса назначения указываем ранее созданный туннель GRE:

            esr(config)# ip route 172.16.0.0/16 tunnel gre 10

            Для применения изменений конфигурации выполним следующие команды:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            После применения настроек трафик будет инкапсулироваться в туннель и отправляться партеру, независимо от наличия GRE-туннеля и правильности настроек с его стороны.

            Опционально для GRE-туннеля можно указать следующие параметры:

            • Включить вычисление и включение в пакет контрольной суммы заголовка GRE и инкапсулированного пакета для исходящего трафика:

            esr(config-gre)# local checksum

            • Включить проверку наличия и корректности контрольной суммы GRE для входящего трафика:

            esr(config-gre)# remote checksum

            • Указать уникальный идентификатор:

            esr(config-gre)# key 15808

            • Указать значение DSCP, MTU, TTL:

            esr(config-gre)# dscp 44
            esr(config-gre)# mtu 1426
            esr(config-gre)# ttl 18

            Состояние туннеля можно посмотреть командой:

            esr# show tunnels status gre 10

            Счетчики входящих и отправленных пакетов можно посмотреть командой:

            esr# show tunnels counters gre 10

            Конфигурацию туннеля можно посмотреть командой:

            esr# show tunnels configuration gre 10

            Настройка туннеля IPv4-over-IPv4 производится аналогичным образом.

            Источник:
            docs.eltex-co.ru

            [ESR] Установка и активация лицензий
            В текущей релизной версия ПО - 1.2.0 доступны лицензии для функционала BRAS, Wi-Fi, wiSLA (активация SLA агента, используемого для мониторинга параметров качества канала связи).

            Для установки лицензии необходимо файл лицензии загрузить на маршрутизатор с TFTP, FTP или SCP сервера:

            esr# copy tftp://А.B.C.D:/NPXXXXXXXX.lic system:licence

            esr# copy ftp://admin:password@А.B.C.D:/NPXXXXXXXX.lic system:licence

            esr# copy scp://admin:password@A.B.C.D:/NPXXXXXXXX.lic system:licence

            Процесс активации лицензии происходит автоматически после перезагрузки оборудования.

            esr# reload system

            Источник:
            docs.eltex-co.ru

            [ESR] Настройка BRAS без поддержки SoftWLC
            Основные шаги по настройке:

            Шаг 1.  Настройка FreeRADIUS - сервера.

            Для FreeRADIUS сервера нужно задать подсеть, из которой могут приходить запросы и добавить список пользователей. Для этого в файл users в директории с файлами конфигурации FreeRADIUS сервера нужно добавить:



            Профиль пользователя:



            <MACADDR> Cleartext-Password := <MACADDR>

            # Имя пользователя

            User-Name = <USER_NAME>,

            # Максимальное время жизни сессии

            Session-Timeout = <SECONDS>,

            # Максимальное время жизни сесиии при бездействии пользователя

            Idle-Timeout = <SECONDS>,

            # Время на обновление статистики по сессии

            Acct-Interim-Interval = <SECONDS>,

            # Имя сервиса для сессии (A - сервис включен, N - сервис выключен)

            Cisco-Account-Info = "{A|N}<SERVICE_NAME>"



            Профиль сервиса:



            <SERVICE_NAME> Cleartext-Password := <MACADDR>

            # Соответствует имени class-map в настройках ESR

            Cisco-AVPair = "subscriber:traffic-class=<CLASS_MAP>",

            # Действие, которое применяет ESR к трафику (permit, deny, redirect)

            Cisco-AVPair = "subscriber:filter-default-action=<ACTION>",

            # Возможность прохождения IP потоков (enabled-uplink, enabled-downlink, enabled, disabled)

            Cisco-AVPair = "subscriber:flow-status=<STATUS>"

            В файл clients.conf нужно добавить подсеть, в которой находится ESR:

            client ESR {

            ipaddr = <SUBNET>

            secret = <RADIUS_KEY>

            }



            Шаг 2.  Настройка ESR - нужно сконфигурировать:



            radius-server host <IP_ADDRESS>

            key ascii-text <RADIUS_KEY>

            exit

            aaa radius-profile bras_radius

            radius-server host <IP_ADDRESS>

            exit

            das-server das

            key ascii-text <RADIUS_KEY>

            exit

            aaa das-profile bras_das

            das-server das

            exit

            ip access-list extended user_acl

            rule 1

            action permit

            match protocol any

            match source-address any

            match destination-address any

            enable

            exit

            exit

            subscriber-control

            aaa das-profile bras_das

            aaa sessions-radius-profile bras_radius

            nas-ip-address <IP_ADDRESS>

            session mac-authentication

            default-service default-action redirect <URL>

            exit

            enable

            exit



            На интерфейсах, для которых требуется работа BRAS настроить (для успешного запуска требуется как минимум один интерфейс):



            service-subscriber-control {object-group <NAME> | any}

            location <L2LOCATION>



            !!! Настройка действие фильтрации по URL обязательно, а именно, необходимо настроить фильтрацию http-proxy на BRAS для неавторизованных пользователей:
            1. Создаем локальный список URL (можно указать свои URL, на которые неавторизованные пользователи смогут проходить без авторизации и без редиректа, например локальные сервисы вашей сети и ваш сайт):
            object-group url defaultserv
              url http://eltex.nsk.ru
              url http://ya.ru
              url https://ya.ru
            exit
            2. Добавим действие фильтрации для локального списка URL в BRAS:

            subscriber-control
              default-service
                filter-name local defaultserv
                filter-action permit
            end
            Теперь неавторизированные пользователи будут иметь доступ к URL defaultserv без редирект, а при попытке пройти на другие сайты для них отработает редирект:
            default-service
                default-action redirect http://192.168.16.54:8080/eltex_portal/







            Пример настройки:



            Дано:

            Шаг 1. Настройка FreeRADIUS - сервера:


            подсеть с клиентами 10.10.0.0/16, подсеть для работы с FreeRADIUS сервером 192.168.16.140/23. Настраиваем FreeRADIUS сервер. В файл «clients.conf» добавляем строки:
            client BRAS {
            ipaddr = 192.168.16.140
            secret = password
            }



            В файл «users» добавляем строки (вместо <MAC> нужно указать MAC адрес клиента):

            "00-00-00-33-96-3D" Cleartext-Password := "00-00-00-33-96-3D"
            User-Name = "Bras_user",
            Session-Timeout = 259200,
            Idle-Timeout = 259200,
            Cisco-AVPair += "subscriber:policer-rate-in=1000",
            Cisco-AVPair += "subscriber:policer-rate-out=1000",
            Cisco-AVPair += "subscriber:policer-burst-in=188",
            Cisco-AVPair += "subscriber:policer-burst-out=188",
            Cisco-Account-Info = "AINTERNET"

            INTERNET Cleartext-Password := "INTERNET"
            User-Name = "INTERNET",
            Cisco-AVPair = "subscriber:traffic-class=INTERNET",
            Cisco-AVPair += "subscriber:filter-default-action=permit"

            Для traffic-class в настройках сервиса нужно указать access-list из настроек ESR. Он нужен для определения какой трафик пользователя считать за трафик этого сервиса.



            Шаг 2. Конфигурация ESR:



            configure

            object-group url defaultserv
            url http://eltex.nsk.ru
            url http://ya.ru
            url https://ya.ru
            exit


            radius-server host 192.168.16.54
            key ascii-text encrypted 8CB5107EA7005AFF
            source-address 192.168.16.140
            exit
             aaa radius-profile bras_radius
            radius-server host 192.168.16.54
             exit
             aaa radius-profile bras_radius_servers
             radius-server host 192.168.16.54
             exit
            das-server das
            key ascii-text encrypted 8CB5107EA7005AFF
             exit
             aaa das-profile bras_das
             das-server das
            exit


             vlan 10
             exit


             ip access-list extended BYPASS
            rule 1
             action permit
            match protocol udp
             match source-address any
            match destination-address any
             match source-port 68
             match destination-port 67
            enable
             exit
             rule 2
             action permit
             match protocol udp
             match source-address any
             match destination-address any
             match source-port any
             match destination-port 53
            enable
            exit
             rule 3
             exit
             exit


            ip access-list extended INTERNET
            rule 1
             action permit
            match protocol any
            match source-address any
            match destination-address any
            enable
             exit
             exit

            ip access-list extended WELCOME
            rule 10
            action permit
            match protocol tcp
            match source-address any
            match destination-address any
            match source-port any
            match destination-port 443
            enable
            exit
            rule 20
            action permit
            match protocol tcp
            match source-address any
            match destination-address any
            match source-port any
            match destination-port 8443
            enable
            exit
            rule 30
            action permit
            match protocol tcp
            match source-address any
            match destination-address any
            match source-port any
            match destination-port 80
            enable
            exit
            rule 40
            action permit
            match protocol tcp
            match source-address any
            match destination-address any
            match source-port any
            match destination-port 8080
            enable
            exit
            exit


             subscriber-control
            aaa das-profile bras_das
            aaa sessions-radius-profile bras_radius
            aaa services-radius-profile bras_radius_servers
            nas-ip-address 192.168.16.140
            session mac-authentication
            bypass-traffic-acl BYPASS
            default-service
            class-map BYPASS
            filter-name local defaultserv
            filter-action permit
            default-action redirect http://192.168.16.54/eltex_portal
            session-timeout 121
            exit
            enable
            exit


             bridge 10
            vlan 10
            ip firewall disable
             ip address 10.10.0.1/16
             ip helper-address 192.168.16.54
            service-subscriber-control any
            location USER
             protected-ports
             protected-ports exclude vlan
            enable
             exit
             interface gigabitethernet 1/0/2
            ip firewall disable
            ip address 192.168.16.140/23
             exit
             interface gigabitethernet 1/0/3.10
             bridge-group 10
            ip firewall disable
             exit
             interface gigabitethernet 1/0/4
            ip firewall disable
             ip address 30.30.30.2/24
             exit
             interface tengigabitethernet 1/0/1
            ip firewall disable
             exit
             interface tengigabitethernet 1/0/1.10
             bridge-group 10
            exit
             interface tengigabitethernet 1/0/1.20
             ip firewall disable
            ip address 20.20.20.1/24
             exit
            interface tengigabitethernet 1/0/1.30
            bridge-group 10
             exit
             interface tengigabitethernet 1/0/1.40
             bridge-group 10
            exit

            nat source
            ruleset factory
            to interface gigabitethernet 1/0/2
            rule 10
            description "replace 'source ip' by outgoing interface ip address"
            match protocol any
            match source-address any
            match destination-address any
            action source-nat interface
            enable
            exit
            exit


             ip route 0.0.0.0/0 192.168.16.145

             ip telnet server

            Источник:
            docs.eltex-co.ru

            [ESR] Пример настройки проброса портов на маршрутизаторах ESR
            Для начала нужно создать объекты, которыми будем оперировать дальше в конфигурации.

            Создаем порт

            object-group service HTTP

              port-range 8080

            exit



            Создаем IP адреса аплинка и сервера, до которого планируем пробросить порт

            object-group network UPLINK

              ip address-range X.X.X.X   - где X.X.X.X белый IP маршрутизатора без маски

            exit

            object-group network SERVER

              ip address-range Y.Y.Y.Y где Y.Y.Y.Y белый IP серввера без маски

            exit



            Объявляем зоны безопасности

            security zone untrusted

            exit

            security zone trusted

            exit



            Создаем бридж (нужно, если планируем использовать одну серую сеть на нескольких портах)

            bridge 1

              vlan 2  (опционально)

              security-zone trusted

              ip address Y.Y.Y.Y/24

              enable

            exit



            interface gigabitethernet 1/0/1

              description "UPLINLK"

              security-zone untrusted

              ip address X.X.X.X/n   -где n – размер маски подсети белой подсети

            exit

            interface gigabitethernet 1/0/2

              mode switchport

              security-zone trusted

              switchport access vlan 2 (опционально, если этот vlan был объявлен в bridge 1)

            exit



            Настроим firewall для прохождения трафика к серверу по порту 8080

            security zone-pair untrusted trusted

              rule 1

                action permit

                match protocol tcp

                match destination-address SERVER

                match destination-port HTTP

                enable

              exit

            exit



            Создадим правило, разрешающее любой исходящий трафик из локальной сети в сторону интернета

            security zone-pair trusted untrusted

              rule 1

                action permit

                match protocol any

                match source-address any

                match destination-address any

                enable

              exit

            exit



            Создадим правило, позволяющее прохождение локального трафика без ограничений.

            security zone-pair trusted trusted

              rule 1

                action permit

                match protocol any

                match source-address any

                match destination-address any

                enable

              exit

            exit

            • Если в будущем планируются какие любо ограничения локального трафика, рекомендуется задать номер правила побольше, например 10, чтобы правила, создаваемые в будущем, можно было легко поставить приоритетом выше или ниже только что созданного правила.



            Создадим пул адресов, на который будет транслироваться трафик

            nat destination

              pool SERVER

                ip address Y.Y.Y.Y

              exit



              *Если необходимо обращаться на белый IP по одному порту (например 8080), но в локальной сети попадать на сервер на другой порт (например 80), в пуле нужно указать номер порта назначения.
            Если требуется пробросить порт симметрично, то писать «ip port 80» нужно

              pool SERVER

                ip address Y.Y.Y.Y

                ip port 80

              exit



              Создадим правило проброса портов

            *Для проброса tcp и udp портов с одинаковым значением придется создать два отдельных правила для tcp и udp соответственно.

              ruleset DNAT

                from zone untrusted

                rule 1

                  match protocol tcp

                  match destination-address UPLINK

                  match destination-port HTTP

                  action destination-nat pool SERVER

                  enable

                exit



            Настроим исходящий NAT

            nat source

              ruleset factory

                to zone untrusted

                rule 1

                  action source-nat interface

                  enable

                exit

              exit

            exit



            Источник:
            docs.eltex-co.ru

            [ESR] Управление и мониторинг ESR по SNMP

            access

            Данной командой определяется уровень доступа по протоколу SNMPv3.

            Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

            Синтаксис

            access <TYPE>
            no access

            Параметры

            <TYPE> – уровень доступа:

            • ro – доступ только для чтения;
            • rw – доступ для чтения и записи.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-USER

            Пример

            1.     esr(config-snmp-user)# access rw

            authentication access

            Данной командой определяется режим безопасности.

            Использование отрицательной формы команды (no) отключает аутентификацию.

            Синтаксис

            authentication access <TYPE>
            no authentication access

            Параметры

            <TYPE> – режим безопасности:

            • auth – используется только аутентификация;
            • priv – используется аутентификация и шифрование данных.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-USER

            Пример

            1     esr(config-snmp-user)# authentication algorithm auth


            authentication algorithm

            Данная команда определяет алгоритм аутентификации SNMPv3-запросов.

            Использование отрицательной формы команды (no) отключает аутентификацию.

            Синтаксис

            authentication algorithm <ALGORITHM>
            no authentication algorithm

            Параметры

            <ALGORITHM> – алгоритм шифрования:

            • md5 – пароль шифруется по алгоритму md5;
            • sha1 – пароль шифруется по алгоритму sha1.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-USER

            Пример

            1     esr(config-snmp-user)# authentication algorithm md5


            authentication key

            Данная команда устанавливает пароль для аутентификации SNMPv3-запросов.

            Использование отрицательной формы команды (no) удаляет пароль.

            Синтаксис

            authentication key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
            no authentication key

            Параметры

            <CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

            encrypted – при указании команды задается зашифрованный пароль:

            <ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-USER

            Пример

            esr(config-snmp-user)# authentication key ascii-text 123456789
            esr(config-snmp-user)# authentication key ascii-text encrypted CDE65039E5591FA3F1


            client-list

            Данной командой активируется фильтрация и устанавливается профиль IP-адресов, с которых могут приниматься SNMPv3 пакеты с данным именем SNMPv3 пользователя.

            Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3-пакетов.

            Синтаксис

            [no] client-list <NAME>

            Параметры

            <NAME> – имя ранее сознанной object-group, задается строкой до 31 символа.

            Значение по умолчанию

            Ограничения отключены.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-USER

            Пример

            1     esr(config-snmp-user)# client-list OBG005


            community

            Данной командой определяется SNMP-community для отправки уведомлений на удаленный сервер.

            Использование отрицательной формы команды (no) удаляет значение community.

            Синтаксис

            community <COMMUNITY>
            no community

            Параметры

            <COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

            Значение по умолчанию

            community – не задано.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-HOST

            Пример

            1     esr(config-snmp-host)# community privatekey


            ip address

            Данной командой активируется фильтрация и устанавливается IP-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

            Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

            Синтаксис

            [no] ip address <ADDR>

            Параметры

            <ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

            Значение по умолчанию

            Ограничения отключены.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-USER

            Пример

            1     esr(config-snmp-user)# ip address 192.168.85.33


            ipv6 address

            Данной командой активируется фильтрация и устанавливается IPv6-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

            Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

            Синтаксис

            [no] ipv6 address <IPV6-ADDR>

            Параметры

            <IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

            Значение по умолчанию

            Отключено.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-USER

            Пример

            1     esr(config-snmp-user)# ipv6 address AC:05:12:44::24


            enable

            Данной командой активируется SNMPv3-пользователь.

            Использование отрицательной формы команды (no) деактивирует SNMPv3-пользователя.

            Синтаксис

            [no] enable

            Параметры

            Команда не содержит параметров.

            Значение по умолчанию

            Отключено.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-USER

            Пример

            1     esr(config-snmp-user)# enable


            oid-tree

            Данной командой устанавливается OID и действие применяемое к нему (разрешить/запретить). Более длинные OID имеют преимущество.

            OID указывается в цифровой нотации.

            Использование отрицательной формы команды (no) удаляет запись oid-tree.

            Синтаксис

            oid-tree <OID> <ACTION>
            no oid-tree <OID>

            Параметры

            <OID> – OID, задаётся строкой до 255 символов;

            <ACTION> – действие, применяемое к OID

            • excluded – запретить использование OID;
            • included – разрешить использование OID.

            Значение по умолчанию

            Разрешено.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-VIEW

            Пример

            1     esr(config-snmp-view)# oid-tree 1.3.6.1.2.1.2.2 excluded


            port

            Данной командой определяется порт коллектора SNMP уведомлений на удаленном сервере.

            Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

            Синтаксис

            port <PORT>
            no port

            Параметры

            <PORT> – номер UDP-порта, указывается в диапазоне [1..65535].

            Значение по умолчанию

            162

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-HOST

            Пример

            1     esr(config-snmp-host)# port 5555


            privacy algorithm

            Данная команда определяет алгоритм шифрования передаваемых данных.

            Использование отрицательной формы команды (no) отключает шифрование.

            Синтаксис

            privacy algorithm <ALGORITHM>
            no privacy algorithm

            Параметры

            <ALGORITHM> – алгоритм шифрования:

            • aes128 – использовать алгоритм шифрования AES-128;
            • des – использовать алгоритм шифрования DES.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-USER

            Пример

            1     esr(config-snmp-user)# privacy algorithm des


            privacy key

            Данная команда устанавливает пароль для шифрования передаваемых данных.

            Использование отрицательной формы команды (no) удаляет пароль.

            Синтаксис

            privacy key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
            no privacy key

            Параметры

            <CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

            <ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-USER

            Пример

            1     esr(config-snmp-user)# privacy key ascii-text 123456789
            2     esr(config-snmp-user)# privacy key ascii-text encrypted CDE65039E5591FA3F1


            rmon collection statistics

            Данная команда включается сохранение RMON-статистики для физического интерфейса.

            Использование отрицательной формы команды (no) отключается сохранение RMON-статистики для физического интерфейса.

            Синтаксис

            rmon collection statistics <INDEX> owner <OWNER>
            no rmon collection statistics

            Параметры

            <INDEX> – RMON-интекс данного интерфейса;

            <OWNER> – текстовое поле длинной [1..127] символов описывающее владельца создавшего данный процесс.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG-GI

            CONFIG-TE

            Пример

            1     esr(config-if)# rmon collection statistics 17 owner admin


            snmp-server

            Данной командой включается SNMP-сервер как в глобальной таблице маршрутизации так и во всех созданных VRF.

            Использование отрицательной формы команды (no) выключает SNMP-сервер.

            Синтаксис

            [no] snmp-server

            Параметры

            Команда не содержит параметров.

            Значение по умолчанию

            Выключен.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG

            Пример

            esr(config)# snmp-server


            snmp-server community

            Данной командой определяется сообщество для доступа по протоколу SNMP.

            Использование отрицательной формы команды (no) удаляет настройки сообщества.

            Синтаксис

            [no] snmp-server community <COMMUNITY> [ <TYPE> ] [ { <ADDR> | <IPV6-ADDR> } ] [client-list <OBJ-GROUP-NETWORK-NAME> ] [ <VERSION> ] [ view <VIEW-NAME> ] [ vrf <VRF> ]

            Параметры

            <COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

            <TYPE> – уровень доступа:

            • ro – доступ только для чтения;
            • rw – доступ для чтения и записи.

            <ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255].

            <IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

            <OBJ-GROUP-NETWORK-NAME> – имя профиля IP-адресов, от которых обрабатываются snmp-запросы, задаётся строкой до 31 символа.

            <VERSION> – версия snmp, поддерживаемая данным community, принимает значения v1 или v2c.

            <VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID.

            <VRF> – имя экземпляра VRF, из которого будет разрешен доступ, задается строкой до 31 символа.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server community public rw


            snmp-server contact

            Данной командой устанавливается значение переменной SNMP, содержащей контактную информацию (по умолчанию не определена). Для удобства в параметрах можно указать ответственного за данное оборудование, например, его фамилию.

            Использование отрицательной формы команды (no) удаляет значение переменной SNMP, содержащей контактную информацию.

            Синтаксис

            [no] snmp-server contact <CONTACT>

            Параметры

            <CONTACT> – контактная информация, задаётся строкой до 255 символов.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server contact ivanov_ivan


            snmp-server dscp

            Команда задаёт значение кода DSCP для использования в IP-заголовке исходящих пакетов SNMP-сервера.

            Использование отрицательной формы команды (no) устанавливает значение DSCP по умолчанию.

            Синтаксис

            snmp-server dscp <DSCP>
            no snmp-server dscp

            Параметры

            <DSCP> – значение кода DSCP, принимает значения в диапазоне [0..63].

            Значение по умолчанию

            61

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server dscp 40


            snmp-server enable traps

            Данная команда разрешает отправку всех типов SNMP-уведомлений.

            Использование отрицательной формы команды (no) отменяет разрешение отправки всех типов SNMP-уведомлений.

            Синтаксис

            [no] snmp-server enable traps

            Параметры

            Отсутствуют.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server enable traps


            snmp-server enable traps config

            Данная команда разрешает отправку SNMP-уведомлений об операциях с конфигурацией.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps config [ <ACT> ]

            Параметры

            <ACT> – трапы фактов изменения конфигурации:

            • commit – применение изменения конфигурации;
            • confirm – подтверждение изменения конфигурации.

            Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server enable traps config commit


            snmp-server enable traps entity

            Данная команда разрешает отправку SNMP-уведомлений об операциях с running-config.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps entity [ <ENT> ]

            Параметры

            <ENT> – типы фильтров параметров окружения:

            • config-change – информация о операциях с running-config.

            Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server enable traps entity


            snmp-server enable traps entity-sensor

            Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps entity-sensor [ <ENT> ]

            Параметры

            <ENT> – типы фильтров параметров окружения:

            • threshold – информация о срабатывании пересечения пороговых значений.

            Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server enable traps entity-sensor


            snmp-server enable traps environment

            Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps environment [ <ENV> ]

            Параметры

            <ENV> – типы фильтров параметров окружения:

            • pwrin – отказ БП;
            • pwrin-insert – БП установлен;
            • fan – отказ вентилятора;
            • fan-speed-changed – изменение скорости вентиляторов;
            • fan-speed-high – скорость вращения вентиляторов превысила максимальный порог;
            • memory-flash-low – свободный объем NAND меньше заданного порога;
            • memory-flash-critical-low – свободный объем NAND меньше заданного критического порога;
            • memory-ram-low – свободный объем RAM меньше заданного порога;
            • memory-ram-critical-low– свободный объем RAM меньше заданного критического порога;
            • cpu-load – высокая нагрузка ЦПУ;
            • cpu-overheat-temp – температура CPU превысила заданный максимальный порог;
            • cpu-critical-temp – температура CPU превысила заданный критический порог;
            • cpu-supercooling-temp – температура CPU упала ниже заданного минимального порога;
            • switch-overheat-temp – температура коммутатора превысила заданный максимальный порог;
            • switch-supercooling-temp – температура коммутатора упала ниже заданного минимального порога;
            • board-overheat-temp – перегрев платы;
            • board-supercooling-temp – переохлаждение платы;
            • sfp-overheat-temp – перегрев sfp-модуля;
            • sfp-supercooling-temp – переохлаждение sfp-модуля.

            Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server enable traps enviroment pwrin


            snmp-server enable traps envmоn

            Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps envmon [ <ENV> ]

            Параметры

            <ENV> – типы фильтров параметров окружения:

            • fan – информация о работе блоков вентиляторов;
            • shutdown – информация о отключении маршрутизатора;
            • supply – информация о работе блоков питания;
            • temperature информация о работе температурных датчиков.

            Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            esr(config)# snmp-server enable traps envmon fun


            snmp-server enable traps files-operations

            Данная команда разрешает отправку SNMP-уведомлений об операциях с файлами.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps files-operations [ <ACT> ]

            Параметры

            <ACT> – типы фильтров параметров операций с файлами:

            • successful – успешно;
            • failed – неудачно;
            • canceled – отменено;

            canceled – отменено.

            Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server enable traps files-operations canceled


            snmp-server enable traps flash

            Данная команда разрешает отправку SNMP-уведомлений об операциях с внешними flash-накопителями.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps flash [ <ACT> ]

            Параметры

            <ACT> – типы фильтров параметров операций с файлами:

            • insertion – подключение flash-накопителя;
            • removal – удаление flash-накопителя.

            Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server enable traps flash removal


            snmp-server enable traps interfaces

            Данная команда разрешает отправку SNMP-уведомлений о изменении состояния интерфейсов.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps interfaces [ <ACT> ]

            Параметры

            <ACT> – типы фильтров параметров окружения:

            • rx-utilization-high – поток входящих данных превышает порог;
            • tx-utilization-high – поток исходящих данный превышает порог;
            • number-high – превышение количества IP-интерфейсов;

            Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server enable traps interfaces rx-utilization-high


            snmp-server enable traps ports

            Данная команда разрешает отправку SNMP-уведомлений о появлении ошибок на интерфейсах чипа коммутации.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps ports [ <TYPE> ]

            Параметры

            <TYPE> – типы фильтров состояние порта:

            • port-counters-errors – ошибки на интерфейсах чипа коммутации.

            Без указания ключа <TYPE> – активируется отправка всех трапов данной группы.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            esr(config)# snmp-server enable traps ports


            snmp-server enable traps screens

            Данная команда разрешает отправку SNMP-уведомлений о cрабатывании защиты от определенного вида DoS атак.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps screens [ <SCREEN> ]

            Параметры

            <SCREEN> – типы фильтров защиты от DoS атак:

            • dest-limit – ограничение количества одновременных сессий на основании адреса назначения;
            • source-limit – ограничение количества одновременных сессий на основании адреса источника;
            • icmp-threshold – защита от ICMP flood атак;
            • udp-threshold – защита от UDP flood атак;
            • syn-flood – защита от SYN flood атак;
            • land – защита от land атак;
            • winnuke – защита от winnuke атак;
            • icmp-frag – блокировка фрагментированных ICMP-пакетов;
            • syn-flag – блокировка фрагментированных TCP-пакетов, с флагом SYN;
            • unknown-proto – блокировка пакетов, с ID протокола в заголовке IP равном 137 и более;
            • ip-frag – блокировка фрагментированных пакетов;
            • port-scan – защита от port scan атак;
            • ip-sweep – защиту от IP-sweep атак;
            • syn-fin – блокировка TCP-пакетов, с установленными флагами SYN и FIN;
            • fin-no-ack – блокировка TCP-пакетов с установленным флагом FIN и не установленным флагом ACK;
            • no-flag – блокировка TCP-пакетов, с нулевым полем flags;
            • spoofing – защита от IP spoofing атак;
            • reserved – блокировка всех ICMP-пакетов 2 и 7 типов (reserved);
            • quench – блокировка всех ICMP-пакетов 4 типа (source quench);
            • echo-request – блокировка всех ICMP пакетов 8 типа (echo-request);
            • time-exceeded – блокировка всех ICMP-пакетов 11 типа (time exceeded);
            • unreachable – блокировка всех ICMP-пакетов 3 типа (destination-unreachable);
            • icmp-large – блокировка ICMP-пакетов большого объема;
            • tcp-all-flags – блокировка tcp-пакетов с флагами;
            • udp-frag – блокировка udp-пакетов с флагами.

            Без указания ключа <LINK> – активируется отправка всех трапов данной группы.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            esr(config)# snmp-server enable traps screens reserved


            snmp-server enable traps snmp

            Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps snmp [ <ACT> ]

            Параметры

            <ACT> – типы фильтров параметров окружения:

            • authentication – уведомления о snmp-запросах на маршрутизатор с неверными community или snmpv3-паролем;
            • coldstart – уведомления о перезапуске snmp-сервера на маршрутизаторе;
            • linkdown – информация о изменении состояния link в down;
            • linkup – информация о изменении состояния link в up.

            Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server enable traps snmp linkup


            snmp-server enable traps syslog

            Данная команда разрешает отправку SNMP-уведомлений с syslog-сообщениями.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps syslog

            Параметры

            Отсутствуют.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server enable traps syslog


            snmp-server enable traps wifi

            Данная команда разрешает отправку SNMP-уведомлений с сообщениями о работе wifi-контроллера.

            Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

            Синтаксис

            [no] snmp-server enable traps wifi [ <NAME> ]
            Параметры

            <NAME> – типы трапа о туннелях softgre:

            • wifi-tunnels-number-in-bridge-high – включение трапов о превышении количества sub-gre-тунелей включенных в bridge
            • wifi-tunnels-operation– включение трапов о результате snmp операций с туннелями softgre.

            Без указания ключа <NAME> – активируется отправка всех трапов данной группы.

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            esr(config)# snmp-server enable traps syslog


            snmp-server host

            Данной командой включается передача SNMP-уведомлений на указанный IP-адрес и осуществляется переход в режим настройки SNMP-уведомлений.

            Использование отрицательной формы команды (no) отключает передачу уведомлений на указанный коллектор SNMP-уведомлений.

            Синтаксис

            [no] snmp-server host { <ADDR> | <IPV6-ADDR> } [vrf <VRF>]

            Параметры

            <ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

            <IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF];

            <VRF> – имя экземпляра VRF, в котором находится коллектор SNMP-уведомлений, задается строкой до 31 символа.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp host 192.168.2.2


            snmp-server location

            Данной командой устанавливается значение переменной SNMP, содержащей информацию о расположении оборудования (по умолчанию не определено). Для удобства в параметрах можно указать город, улицу, район, номер комнаты и т.п.

            Использование отрицательной формы команды (no) удаляет значение переменной, содержащей информацию о расположении оборудования.

            Синтаксис

            [no] snmp-server location <LOCATION>

            Параметры

            <LOCATION> – информацию о расположении оборудования, задаётся строкой до 255 символов.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server location duglasa_adamsa_42


            snmp-server system-shutdown

            Данной командой разрешается перезагрузка маршрутизатора при помощи snmp-сообщений.

            Использование отрицательной формы команды (no) запрещает перезагрузку маршрутизатора при помощи SNMP-сообщений.

            Синтаксис

            [no] snmp-server system-shutdown

            Параметры

            Команда не содержит параметров.

            Значение по умолчанию

            Отключено.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server system-shutdown


            Данной командой устанавливается режим отправки SNMP-trap.

            Использование отрицательной формы команды (no) устанавливает режим по умолчанию.

            Синтаксис

            snmp-server trap link <MODE>
            no snmp-server host

            Параметры

            <MODE> – режим отправки SNMP-trap. Принимает значения:

            • ietf;
            • cisco.

            Значение по умолчанию

            ietf

            Необходимый уровень привилегий

            10

            Командный режим

            CONFIG

            Пример

            1      esr(config)# snmp-server trap link cisco


            snmp-server user

            Данной командой создается SNMPv3-пользователь.

            Использование отрицательной формы команды (no) удаляет SNMPv3-пользователя.

            Синтаксис

            [no] snmp-server user <NAME>

            Параметры

            <NAME> – имя пользователя, задаётся строкой от 1 до 128 символов.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG

            Пример

            1     esr(config)# snmp-server user admin
            1     esr(config-snmp-user)#


            snmp-server view

            Данной командой создается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для community (SNMPv2) и user (SNMPv3).

            Использование отрицательной формы команды (no) удаляет профиль snmp view.

            Синтаксис

            [no] snmp-server view <VIEW-NAME>

            Параметры

            <VIEW-NAME> – имя профиля SNMP view, задаётся строкой до 31 символа.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG

            Пример

            esr(config)# snmp-server view user_access
            esr(config-snmp-view)#


            source-address

            Данной командой определяется IP-адрес для отправки уведомлений на удаленный сервер.

            Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

            Синтаксис

            source-address { <ADDR> | <IPV6-ADDR> }
            no source-address

            Параметры

            <ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

            <IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

            Значение по умолчанию

            IPv4/IPv6 – адрес интерфейса ближайшего к удаленному SNMP-серверу.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-HOST

            Пример

            1     esr(config-snmp-host)# source-address 192.168.22.17


            source-interface

            Данной командой определяется интерфейс или туннель маршрутизатора, IPv4/IPv6-адрес которого будет использоваться для отправки уведомлений на удаленный сервер.

            Использование отрицательной формы команды (no) удаляет указанный интерфейс или туннель.

            Синтаксис

            source-interface { <IF> | <TUN> }
            no source-interface

            Параметры

            <IF> – имя интерфейса устройства.

            <TUN> – имя туннеля устройства.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-HOST

            Пример

            1     esr(config-snmp-host)# source-interface gigabitethernet 1/0/1


            view

            Данной командой устанавливается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для SNMPv3 user.

            Использование отрицательной формы команды (no) удаляет профиль snmp view.

            Синтаксис

            [no] view <VIEW-NAME>

            Параметры

            <VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID, задается строкой до 31 символа.

            Необходимый уровень привилегий

            15

            Командный режим

            CONFIG-SNMP-USER

            Пример

            1     esr(config-snmp-user)# view user_view

            Источник:
            docs.eltex-co.ru

            [ESR] Пример настройки L2TP+IPsec клиент сервер на ESR

            Настройка L2TP сервера (приемной стороны)

             Для начала нужно создать объекты стандартных портов для L2TP и IKE.

            object-group service L2TP

              port-range 1701

            exit

            object-group service IKE

              port-range 500

            exit



            Создать правила в файрволле, разрешающие обращения из внешней сети к маршрутизатору по стандартным портам L2TP и IKE и запретить все остальные

            security zone-pair untrusted self

              rule 1

                action permit

                match protocol udp

                match destination-port L2TP

                enable

              exit

              rule 2

                action permit

                match protocol udp

                match destination-port IKE

                enable

              exit

              rule 3

                action deny

                enable

              exit

            exit



            Настроить аплинк маршрутизатора:

            bridge 2

              ip address X.X.X.X/N   , где X.X.X.X/N - статический белый IP и подсеть, полученная от провайдера

              ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

            exit



            ###___Альтернативный способ

            interface gigabitethernet 1/0/1

            switchport access vlan 1

            mode routerport

              security-zone untrusted

              ip address X.X.X.X/N   , где X.X.X.X/N - статический белый IP и подсеть, полученная от провайдера

              ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

            exit

            ###___



            Создать IPsec профиль

            security ipsec proposal test

            exit



            Создать IPsec политику

            security ipsec policy test

              proposal test

            exit



            Теперь нужно настроить сервер для подключений L2TP-клиентов



            * Remote Access IPsec VPN – сценарий организации временных VPN-подключений, в котором

            сервер IPsec VPN находится в режиме ожидания входящих подключений, а клиенты осуществляют

            временные подключения к серверу для получения доступа к сетевым ресурсам.



            remote-access l2tp L2TP

              mtu 1400

              authentication mode local    <способ работы сервера по локальной базе, т.е. без использования radius-сервера>

              local-address ip-address 10.0.0.1    <серый IP адрес, который будет принадлежать этому ESR>

              remote-address address-range 10.0.0.2-10.0.0.10      <диапазон адресов, которые будут присваиваться маршрутизаторам, на другом конце туннелей>

              outside-address ip-address   X.X.X.X  <IP-адрес, по которому будет доступен маршрутизатор>

              security-zone trusted

              ipsec authentication method pre-shared-key  <метод аутентификации для ipsec, в данном примере по паролю>

              ipsec authentication pre-shared-key ascii-text test    <пароль>

              Не выходя из настроек, создадим локальную базу пользователей

                username test1    <логин для локального пользователя>

                password ascii-text test1    <пароль для одного из туннелей>

                enable

                remote network 192.168.1.0/24    <подсеть, которая будет находиться за туннелем на удаленной стороне>

              exit

            enable

            exit



            *дальше можно создать еще нескольких пользователей по аналогии



              *Все пароли при выгрузке конфигурации будут в зашифрованном виде. Восстановить их в первоначальный крайне затруднительно, но строки конфигурации можно копировать в другие маршрутизаторы ESR и там они будут корректно интерпретироваться.

              * Можно добавлять несколько локальных пользователей аналогичным способом

            exit



            Настройка L2TP-клиента (удаленной стороны)



            Для начала нужно настроить соединение с вышестоящим оборудованием. Если вы включаете

            Настроить аплинк маршрутизатора

            interface gigabitethernet 1/0/1

              description "UPLINLK"

              security-zone untrusted

              ip address X.X.X.X/N   , где X.X.X.X/N - статический IP и подсеть к вышестоящему устройству

              ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

            exit



            Настроить клиентскую часть l2tp клиента

            tunnel l2tp 1

              security-zone trusted

              mtu 1400

              username test1 password ascii-text test1   - где test1 – это логин и пароль (необязательно одинаковые) для l2tp подключения. Они должны совпадать в теми, которые настраиваете на серверной части

              remote address X.X.X.X    - где <X.X.X.X – IP-адрес сервера, к которому будет происходить подключение

              ipsec authentication method pre-shared-key

              ipsec authentication pre-shared-key ascii-text test   <пароль>   - пароль для IPsec подключения

              enable

            exit



            ###   Если в ходе настройки возникли проблемы проверьте наличие команд enable во всех местах как в примере, разрешен ли порт 1701 в фаерволе и совпадают ли логины/пароли для подключения.

            Можно пользоваться мониторингом портов, через которые проходит подключение для анализа проблем при помощи команды:

            monitor interface gi1/0/1

            Источник:
            docs.eltex-co.ru

            [ESR] Анализ трафика в CLI
            В маршрутизаторах серии ESR реализована возможность анализировать трафик на интерфейсах из CLI. Сниффер запускается командой monitor.

            esr# monitor gigabitethernet 1/0/1

            Для удобства использования организована возможность фильтрации вывода, например:

            esr# monitor gigabitethernet 1/0/1 ?
            destination-address Filter by destination IP address
            detailed Detailed output
            packets Count packets
            protocol Choose protocol type
            source-address Filter by source IP address
            <cr>

            esr# monitor gigabitethernet 1/0/1 protocol ?
            0-255 Filter by IP protocol number
            RDP Filter by RDP protocol
            ah Filter by AH protocol
            arp Filter by ARP protocol
            eigrp Filter by EIGRP protocol
            esp Filter by ESP protocol
            gre Filter by GRE protocol
            icmp Filter by ICMP protocol
            icmp6 Filter by ICMP6 protocol
            igmp Filter by IGMP protocol
            igrp Filter by IGRP protocol
            ipip Filter by IPIP protocol
            l2tp Filter by L2TP protocol
            ospf Filter by OSPF protocol
            pim Filter by PIM protocol
            tcp Filter by TCP protocol
            udp Filter by UDP protocol
            vrrp Filter by VRRP protocol

            Запись дампов трафика в файл в текущих версиях ПО невозможна.

            Источник:
            docs.eltex-co.ru

            [ESR] Запись дампа на интерфейсах маршрутизатора
            При диагностике проблем бывает необходимо записать дамп пакетов на одном или нескольких интерфейсах маршрутизатора для последующего анализа в wireshark. Средствами CLI маршрутизатора ESR этого сделать невозможно. Но можно сделать в linux-shell. Для этого необходимо:
            1. Задать пароль и активировать пользователя techsupport на маршрутизаторе

            Configure
                 username techsupport
                      password <Пароль пользователя techsupport>
                 exit
                 tech-support login enable
                 end
            commit
            confirm

            1. Подключиться к маршрутизатору esr по ssh с использованием логина techsupport и ранее заданного пароля.

            2. При помощи команды "ip a" оределить системное наименование интерфейсов, на которых необходимо захватывать пакеты

            techsupport@esr:~$ ip a
            1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1
            link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
            inet 127.0.0.1/8 scope host lo
            valid_lft forever preferred_lft forever
            inet6 ::1/128 scope host
            valid_lft forever preferred_lft forever
            2: dummy0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default qlen 1000
            link/ether b6:c0:48:6f:0e:6d brd ff:ff:ff:ff:ff:ff
            3: eth0: <BROADCAST,MULTICAST> mtu 1518 qdisc noop state DOWN group default qlen 1000
            link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
            4: eth1: <BROADCAST,MULTICAST> mtu 1514 qdisc noop state DOWN group default qlen 1000
            link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
            5: eth2: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1514 qdisc pfifo_fast state UP group default q0
            link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
            6: eth3: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1514 qdisc pfifo_fast state UP group default q0
            link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
            7: gi1_1@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
            link/ether a8:f9:4b:ab:62:69 brd ff:ff:ff:ff:ff:ff
            inet 192.168.115.8/20 brd 192.168.127.255 scope global gi1_1
            valid_lft forever preferred_lft forever
            8: gi1_2@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
            link/ether a8:f9:4b:ab:62:6a brd ff:ff:ff:ff:ff:ff
            9: gi1_3@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
            link/ether a8:f9:4b:ab:62:6b brd ff:ff:ff:ff:ff:ff
            10: gi1_4@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
            link/ether a8:f9:4b:ab:62:6c brd ff:ff:ff:ff:ff:ff
            11: gi1_5@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
            link/ether a8:f9:4b:ab:62:6d brd ff:ff:ff:ff:ff:ff
            12: gi1_6@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
            link/ether a8:f9:4b:ab:62:6e brd ff:ff:ff:ff:ff:ff
            13: tunl0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1
            link/ipip 0.0.0.0 brd 0.0.0.0
            14: gre0@NONE: <NOARP> mtu 1476 qdisc noop state DOWN group default qlen 1
            link/gre 0.0.0.0 brd 0.0.0.0
            15: gretap0@NONE: <BROADCAST,MULTICAST> mtu 1462 qdisc noop state DOWN group default qlen 1000
            link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff
            16: ip_vti0@NONE: <NOARP> mtu 1364 qdisc noop state DOWN group default qlen 1
            link/ipip 0.0.0.0 brd 0.0.0.0
            17: sit0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1
            link/sit 0.0.0.0 brd 0.0.0.0
            18: ip6tnl0@NONE: <NOARP> mtu 1452 qdisc noop state DOWN group default qlen 1
            link/tunnel6 :: brd ::
            19: ip6gre0@NONE: <NOARP> mtu 1448 qdisc noop state DOWN group default qlen 1
            link/gre6 00:00:00:00:00:00:00:00:00:00:00:00:00:00:00:00 brd 00:00:00:00:00:00:00:00:00:00:00:000
            20: gi1_2.64@gi1_2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN g0
            link/ether a8:f9:4b:ab:62:6a brd ff:ff:ff:ff:ff:ff
            inet 172.16.16.1/30 brd 172.16.16.3 scope global gi1_2.64
            valid_lft forever preferred_lft forever
            21: vlan: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 100
            link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
            22: dvlan: <BROADCAST,NOARP> mtu 1500 qdisc noop master vlan state DOWN group default qlen 1000
            link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
            23: vlan.1@vlan: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN grou0
            link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
            techsupport@esr:~$

            • Для физических интерфейсов, системное имя интерфейса выглядит как gi1_<номер интерфейса>
            • Для саб-интерфейсов, системное имя интерфейса выглядит как gi1_<номер интерфейса>.<номер vlan в 16-тиричной форме>
            • Для bridge-интерфейсов, системное имя интерфейса выглядит как br<номер bridge в CLI>



            1. Запустить захват пакетов на необходимых интерфейсах в файл:

            techsupport@esr:~$ sudo tcpdump -i <системное имя интерфейса1> <ключи для фильтрации пакетов1> -w /tmp/<имя файла для дампа1> -C 1M &
            techsupport@esr:~$ sudo tcpdump -i <системное имя интерфейса2> <ключи для фильтрации пакетов2> -w /tmp/<имя файла для дампа2> -C 1M &

            Если/когда система потребует ввода пароля - необходимо ввести пароль пользователя techsupport

            Дамп можно записывать как на одном так и на нескольких интерфейсах. Всё зависит от текущей проблемы и необходимости.

            Нельзя пренебрегать ключами для фильтрации пакетов т.к. размер файла может оказаться слишком большим и он займет всю память маршрутизатора.

            Ключ -C 1M ограничивает размер файла дампа в 1 Мегабайт. Можно использовать другое ограничение или не использовать его вовсе, но следить, чтобы файлы не заняли много места в памяти маршрутизатора



            1. Сгенерировать необходимые пакеты или дождаться проявления той или иной проблемы

            Это может быть попытка регистрации телефона на SBC или SoftSwitch, совершение телефонного звонка, или пакеты любого другого протокола маршрутизируемые или обрабатываемые маршрутизатором ESR.



            1. Остановить захват пакетов в techsupport-ssh-сессии

            techsupport@esr:~$ sudo pkill tcpdump



            1. Скопировать с маршрутизатора собранные дампы.

                 7.ver1. по протоколу scp

            Для ли linux можно использовать команды:

            scp techsupport@<ip-маршрутизатора>:/tmp/<имя файла> /home/<путь для копирования>

            Для windows - можно использовать scp-клиент отдельный или интегрированный в другие приложения.

            1. ver2. по протоколу tftp

            При наличии в сети tftp-сервера, можно с маршрутизатора загрузить на него полученные дампы при помощи команды:

            techsupport@esr:~$ tftp <ip-адрес tftp-сервера> -pl /tmp/<имя файла>



            1. Удалить файлы дампов с маршрутизатора

            techsupport@esr:~$ sudo rm /tmp/<имя файла для дампа1>
            techsupport@esr:~$ sudo rm /tmp/<имя файла для дампа2>

            Скопировав в п. 7 файлы можно более удобно обрабатывать на ПК при помощи утилиты wireshark.

            Источник:
            docs.eltex-co.ru

            [ESR] Процесс диагностики при траблшутинге IPSec(Route-based, Policy-based, Remote Access)
            1. При выявлении проблем в работе или настройке IPSec(версия ПО 1.14) первоначально необходимо включить режим debug:

            ESR# debug
            ESR(debug)# debug ipsec network 2
            ESR(debug)# debug ipsec encoding 1
            ESR(debug)# debug ipsec ike 2
            ESR(debug)# debug ipsec ikemanager 2
            ESR(debug)# debug ipsec configuration 1



            1. Задать пароль и активировать пользователя techsupport на маршрутизаторе

            Configure
                 username techsupport
                      password <Пароль пользователя techsupport>
                 exit
                 tech-support login enable
                 end
            commit
            confirm

            1. Подключиться к маршрутизатору ESR по ssh/console(RS-232) с использованием логина techsupport и ранее заданного пароля.



            1. Сбор информации(лога) для анализа.

            - лог процесса IPSec:

            techsupport@esr:~$ sudo cat /var/log/syslog/techsupport/ipsec

            - конфигурационный файл IPSec:

            techsupport@esr:~$ sudo cat /etc/ipsec.conf

            - статус IPSec:

            techsupport@esr:~$ sudo ipsec statusall



            1. если собранный лог достаточно велик и копирование с экрана подключения построчно неудобно, то собранный лог cat /var/log/syslog/techsupport/ipsec возможно скопировать следующим образом:
            2. a) по протоколу scp

            techsupport@esr:~$ sudo cp /var/log/syslog/techsupport/ipsec /tmp/ipsec - копирование файла ipsec из раздела /var в раздел /tmp на маршрутизаторе ESR

            копирование на ПК(Linux) файла по протоколу scp:

            scp techsupport@<ip-маршрутизатора>:/tmp/<имя файла> /home/<путь для копирования>

            Для windows - можно использовать scp-клиент отдельный или интегрированный в другие приложения.

            techsupport@esr:~$ sudo rm /tmp/ipsec - удаление файла ipsec на маршрутизаторе ESR

            б) через CLI маршрутизатора:

            techsupport@esr:~$ sudo cp /var/log/syslog/techsupport/ipsec /mnt/data/data/ipsec_log - копирование файла ipsec из раздела /var в раздел /mnt с именем ipsec_log
            techsupport@esr:~$ logout - переход в CLI маршрутизатора

            esr# dir flash:data/

            Name                                                       Type         Size
            --------------------------------------------------------   ----------   --------   --
            ipsec_log                                                  File         184.22     KB

            далее копирование файла ipsec_log доступными средствами, например usb://usb_name:/FILE или tftp://HOST[%interface(for ipv6 link-local only)][PORT*]:/FILE:



            esr# show storage-devices usb
            Name                             Filesystem   Total, MB    Used, MB     Free, MB
            ------------------------------   ----------   ----------   ----------   ----------
            <name>                             vfat         13791.52     1827.40      11964.12
            esr# copy flash:data/ipsec_log usb://<name>:/ipsec_log
            |******************************************| 100% (230kB) Success!
            esr# copy flash:data/ipsec_log tftp://<ipaddr>:/ipsec_log
            |******************************************| 100% (184kB) Success!



            удаление файла:

            esr# delete flash:data/
            esr# delete flash:data/ipsec_log
            |******************************************| 100% (0B) File deleted successfully.

            Источник:
            docs.eltex-co.ru

            [ESR] Primary и secondary IPv4 адреса на интерфейсех ESR
            Рассмотрим пример конфигурации нескольких IPv4 адресов на одном порту (возможно внести до 8-ми адресов):

            interface gigabitethernet 1/0/20
              ip firewall disable
              ip address 192.0.2.1/24
              ip address 192.0.2.254/24
              ip address 192.0.2.10/30
            exit

            Все IPv4 адреса, принадлежащие разным подсетям, будут являться primary. В нашем примере это 192.0.2.1 и 192.0.2.10.

            Второй и все последующие IPv4 адреса из подсети /24 - это secondary адреса, в примере - 192.0.2.254.

            Если на интерфейсе включить VRRP, без указания source ip, например:

            interface gigabitethernet 1/0/20
              ip firewall disable
              ip address 192.0.2.1/24
              ip address 192.0.2.254/24
              ip address 192.0.2.10/30
              vrrp id 100
              vrrp ip 192.0.2.2
              vrrp
            exit

            То в качестве адреса источника vrrp ip будет использоваться первый IPv4 адрес с интерфейса, проверим это, используя команду monitor (будем фильтровать по IP адресу назначения,т.к. для VRRP выделен адрес 224.0.0.18):

            esr-1000# monitor gigabitethernet 1/0/20 destination-address 224.0.0.18
            17:19:13.591043 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 18, offset 0, flags [none], proto VRRP (112), length 40)
            192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2
            17:19:14.592882 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 19, offset 0, flags [none], proto VRRP (112), length 40)
            192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2
            17:19:15.593250 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 20, offset 0, flags [none], proto VRRP (112), length 40)
            192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2

            3 packets captured
            3 packets received by filter
            0 packets dropped by kernel

            В качестве адреса источника используется первый primary адрес - 192.0.2.1, что справедливо и для всех остальных случаев: например выполнение команды ping, traceroute и т.д.

            Источник:
            docs.eltex-co.ru

            [ESR] Восстановление конфигурации на ESR с заранее подготовленного USB-носителя
            Введите расширенную команду отображения конфигурации на устройстве, конфигурацию которого требуется восстанавливать с USB-носителей

            esr-boot-usb# sh running-config extended



            #!/usr/bin/clash
            #19
            #1.12.0
            #05/11/2020
            #18:20:08
            hostname esr-boot-usb
            interface gigabitethernet 1/0/1
              ip address 192.168.0.1/24
            exit



            Полный вывод конфигурации (включая строки, начинающиеся с символа "#"), необходимо записать в файл с именем "running-config.conf" и скопировать в корень usb-носителя



            Раздел с данными usb-носителя должен иметь структуру файловой системы  fat32



            Восстановление конфигурации с USB

            Подключите USB-носитель к устройству

            Включите устройство

            Во время загрузки устройства перейдите в меню uboot набором слова "stop" по приглашению:

            Autobooting in 5 seconds, enter to command line available now
            stop
            u-boot>

            Очистите конфигурации и продолжите загрузку:



            Рабочая конфигурация на устройстве будет безвозвратно утеряна



            u-boot> clear_mtd_config
            Start clear... Done!
            u-boot> run bootcmd

            После загрузки устройство начнет работу с конфигурацией записанной на USB-носителе

            esr-boot-usb login: admin
            Password:
            Warning: you have uncommitted configuration changes.
            ********************************************
            *            Welcome to ESR-21             *
            ********************************************
            esr-boot-usb# sh running-config extended
            #!/usr/bin/clash
            #19
            #1.12.0
            #05/11/2020
            #18:20:08
            hostname esr-boot-usb

            interface gigabitethernet 1/0/1
              ip address 192.168.0.1/24
            exit

            Источник:
            docs.eltex-co.ru

            [ESR] Особенности применения изменений конфигурации на маршрутизаторах ESR
            На сервисных маршрутизаторах ESR хранится два конфигурационных файла:​
            1. Текущая конфигурация (running-config).​

            В соответствии с данной конфигурацией маршрутизатор функционирует в текущий момент времени.​

            running-config всегда сохраняется в энергонезависимую память.​

            • Для отображения текущей конфигурации используется команда:​

            esr# show running-config​



            ​2. Конфигурация кандидат (candidate-config).​

            В процессе конфигурирования маршрутизатора все вводимые настройки сначала попадают в candidate-config но не попадают в running-config.

            candidate-config сохраняется в энергонезависимую память после команды save.​

            • Для отображения конфигурации кандидата используется команда:​

            esr# show candidate-config​

            • Для отображения различий между running-config​ и candidate-config​ можно воспользоваться командой

            esr# show configuration changes



            Для активации изменений внесенных в candidate-config используется команда commit в привилегированном режиме.

            esr# commit



            После применения данной команды, содержимое candidate-config копируется в running-config и изменения конфигурации активируются.​

            Также, после применения изменений конфигурации (commit) запускается таймер подтверждения изменений (по умолчанию – 600 секунд).

            По истечении данного таймера running-config будет возвращен к предыдущему состоянию, т.е. подтвержденные изменения будут удалены из running-config но не будут удалены из candidate-config.​



            Для подтверждения примененных изменений используется команда confirm в привеллигированном режиме.

            esr# confirm



            После применения данной команды таймер подтверждения изменений останавливается и возврат к предыдущему состоянию running-config - невозможен.



            Для изменения таймера подтверждения относительно значения по умолчанию используется команда в режиме глобальной конфигурации:

            esr(config)# system config-confirm timeout 300



            В данном примере, 300 - это время в секундах после которого в отсутствии команды confirm, running-config будет возвращен к предыдущему состоянию.



            Неподтвержденные изменения (со ввода команды confirm) можно отменить не дожидаясь истечения таймера подтверждения выполнив команду restore в привилегированном режиме.

            esr# restore



            Для удаления изменений внесенных в candidate-config но не примененных в running-config используется команда rollback.



            esr# rollback

            После применения данной команды содержимое running-config копируется в candidate-config и все внесенные но не активные изменения конфигурации удаляются.​

            Источник:
            docs.eltex-co.ru

            [ESR] Применение новых правил обработки трафика в Firewall
            После внесения изменений в правилах обработки трафика, проходящего между зонами безопасности Firewall, новые параметры не отрабатывают для ранее активных сессий.

            Решение:

            Все изменения, внесенные в конфигурацию Firewall,  применимы только для новых сессий. На активные сессии новые параметры не повлияют.

            Рекомендуется очистить активные сессии, после применения изменений параметров Firewall, командой:

            esr# clear ip firewall session

            Источник:
            docs.eltex-co.ru

            [ESR] Проблема прохождения трафика при асимметричной маршрутизации
            В случае организации сети с ассиметричной маршрутизацией, Stateful Firewall будет запрещать "неправильный (ошибочный)" входящий трафик, не открывающий новое соединение и не принадлежащий никакому установленному соединению, из соображений безопасности.

            Например, если была нарушена очередность пакетов  установления TCP сессии: SYN → SYN/ACK → ACK. Первый TCP SYN будет пропущен, т.к. это сигнал к началу открытия TCP сессии.

            Если Firewall обнаруживает сразу TCP ACK пакеты - они будут удалены, т.к. ранее не было открыто TCP сессии TCP SYN пакетом.



            Разрешающее правило в Firewall, не решит поставленную задачу для подобных схем.

            Решить задачу можно, отключив Firewall на входном интерфейсе:

            esr(config-if-gi)# ip firewall disable

            Либо отключением механизма контроля порядка установления сессий:

            esr(config)# ip firewall sessions allow-unknown

            Изменения конфигурации вступают в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Источник:
            docs.eltex-co.ru

            [ESR] Режим работы L2-интерфейса General
            Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-1000/1200/1500/1511/1700

            После переводе интерфейса в L2-режим работы, интерфейс может работать только в режиме general.  Использование режимов trunk или access невозможно.

            Основное отличие режима general от trunk заключается в том, что есть возможность разрешить отправку кадров НЕСКОЛЬКИХ VLAN без vlan-тега.

            Для приёма  ethernet-кадров с определенными VLAN-тегами используется следующая команда:



            интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 используются в качестве примера

            esr# configure
            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# mode switchport
            esr(config-if-gi)# switchport general allowed vlan add 100-103,107 tagged



            После применения вышеуказанной команды L2-интерфейс будет принимать ethernet-кадры с указанными VLAN-тегами и обрабатывать их на основе таблиц коммутации соответствующего VLAN. Отправляться Ethernet-кадры соответствующих VLAN'ов будут с VLAN-тегом.

            При необходимости, на L2-интерфейсе в режиме general можно настроить приём нетегированных Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.



            интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 и 109 используются в качестве примера

            esr# configure
            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# mode switchport
            esr(config-if-gi)# switchport general allowed vlan add 100-103,107 tagged
            esr(config-if-gi)# switchport general pvid 109



            После применения команды "switchport general pvid" все нетегированные кадры поступающий на интерфейс будут обрабатываться на основании таблицы коммутации соответствующего VLAN.

            Команда "switchport general pvid" отвечает за обработку только поступающих Ethernet-кадров.

            После применения команды "switchport general pvid" кадры соответствующего VLAN не будут отправляться без тега через L2-интерфейс.

            Для разрешения отправки кадров какого либо VLAN без тега необходимо использовать отдельную команду:



            интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 и 109 используются в качестве примера

            esr# configure
            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# mode switchport
            esr(config-if-gi)# switchport general allowed vlan add 100-103,107 tagged
            esr(config-if-gi)# switchport general pvid 109
            esr(config-if-gi)# switchport general allowed vlan add 109 untagged



            В качестве аргумента команды "switchport general allowed vlan untagged" может быть указан более одного идентификатора vlan.

            Источник:
            docs.eltex-co.ru

            [ESR] Фильтрации и распространение маршрутной информации в маршрутизаторах ESR
            Описание принципов работы протоколов динамической маршрутизации с маршрутной информацией:
            • принципы импорта маршрутной информации.
            • принципы фильтрации импортируемой маршрутной информации.
            • принципы экспорта маршрутной информации в IGP и EGP
            • принципы фильтрации экспортируемой маршрутной информации в IGP и EGP



            RIB (Routing Information Base) маршрутизатора – таблица, содержащая все маршруты, полученные из различных источников: настроены статически, полученные по протоколам динамической маршрутизации (OSPF, BGP, RIP) и directly connected. Из данной таблицы выбираются лучшие маршруты и импортируются в таблицу маршрутизации (FIB – forwarding information base).

            RIB ПМ (процесса маршрутизации) – виртуальная RIB, состоящая из маршрутов, принадлежащих данному процессу и маршрутов, импортированных различными механизмами (network, redistribute) из других виртуальных RIB (другого протокола или процесса маршрутизации) и из общей RIB (static route, directly connected).

            Протоколы маршрутизации делятся на две большие группы:

            • внешние (EGP), в которых маршрутная информация распространяется между автономными системами.
            • внутренние (IGP), в которых маршрутная информация распространяется внутри одной автономной системы.



            IGP

            EGP

            iBGP



            OSPF



            RIP

            eBGP

            Импорт маршрутной информации

            Под импортом маршрутной информации подразумевается процесс наполнения RIB ПМ различными механизмами.

            Для IGP и EGP по умолчанию импортируются все маршруты.

            Принципы импорта маршрутной информации.

            Механизмы наполнения RIB ПМ:

            • Маршруты процесса маршрутизации
            • Redistribute
            • Network

            Ни один из механизмов не является обязательным.



            Маршруты процесса маршрутизации

            Это маршруты, полученные от соседних маршрутизаторов и direct маршруты интерфейсов, на которых поднят процесс маршрутизации (последнее актуально для OSPF и RIP);

            По умолчанию импортируются все маршруты, полученные от соседей для IGP и EGP.

            Redistribute

            Механизм позволяет импортировать маршруты из других процессов маршрутизации, статические маршруты и direct connected маршруты целиком или выборочно с использованием механизма фильтрации route-map.

            Пример: esr(config-ospf)# redistribute bgp 100 – будут импортированы все маршруты, принадлежащие процессу BGP 100.

            Network

            Механизм позволяет импортировать конкретные маршруты. Чтобы маршрут был импортирован, он должен быть в RIB маршрутизатора.

            Пример: esr(config-ospf-area)# network 10.0.0.0/8



            Принципы фильтрации импортируемой маршрутной информации.

            Механизмы фильтрации импортируемой маршрутной информации:

            • Route-map (in)
            • Prefix-list (in)
            • Route-map (in) + Prefix-list (in)
            • Redistribute + route-map

            Ни один из механизмов не является обязательным.

            При установке одного или нескольких фильтров, все маршруты, которые не были разрешены этими фильтрами, будут запрещены.

            Route-map (in)

            Механизм позволяет фильтровать маршрутную информацию, получаемую от соседей. Будут импортированы только маршруты, удовлетворяющие правилам route-map. Маршрут, не подпадающий под правила route-map, будет запрещен. Если необходимо разрешить все маршруты, добавляется специальное правило (rule) с одной строчкой: action permit.

            Пример: esr(config-ospf)# route-map <RM_NAME> in

            Prefix-list (in)

            Механизм позволяет фильтровать маршрутную информацию, получаемую от соседей. Будут импортированы только маршруты, удовлетворяющие правилам prefix-list. Пустой prefix-list по умолчанию запрещает все маршруты.

            Пример: esr(config-ospf)# prefix-list <PL_NAME> in

            Route-map (in) + Prefix-list (in)

            Возможно совместное использование route-map и prefix-list для фильтрации маршрутной информации, получаемой от соседей. Для разрешения импорта маршрута средствами фильтров, он должен быть разрешен одним из них.

            Redistribute + route-map

            Если использовать redistribute совместно с route-map, то будут импортированы только маршруты из определенной RIB, удовлетворяющие правилам route-map.

            Пример: redistribute bgp 100 route-map <RM_NAME> – будут импортированы только маршруты из процесса BGP 100, удовлетворяющие правилам route-map <RM_NAME>.



            Экспорт маршрутной информации



            Под экспортом маршрутной информации подразумевается процесс отправки маршрутной информации, содержащейся в RIB ПМ, соседям.

            Для IGP и EGP реализована разная логика экспорта маршрутной информации в связи с характером доверия соседям (соседним маршрутизаторам):

            • Протоколы IGP подразумевают, что сеть принадлежит одной организации и все устройства, на которых работает IGP, находятся под управлением этой организации. Следовательно, есть доверие к соседним маршрутизаторам и по умолчанию все маршруты, содержащиеся в RIB ПМ, будут экспортированы им.
            • Протоколы EGP подразумевают, что соседние маршрутизаторы могут принадлежать другим организациям. Исходя из соображений безопасности, по умолчанию экспорт маршрутов будет запрещён.



            Принципы фильтрации экспортируемой маршрутной информации в IGP.



            Для протоколов OSPF и RIP фильтрация на экспорт маршрутов будет работать только для маршрутов, импортированных в RIB ПМ посредством механизмов network и redistribute, маршруты процесса маршрутизации (полученные от соседей) не подлежат фильтрации!

            Для протокола iBGP возможна фильтрации всех маршрутов из RIB ПМ.

            Механизмы фильтрации экспортируемой маршрутной информации:

            • Route-map (out)
            • Prefix-list (out)
            • Route-map (out) + Prefix-list (out)

            Ни один из механизмов не является обязательным.

            По умолчанию экспорт маршрутов из RIB ПМ будет разрешен.

            Route-map (out)

            Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил route-map, то route-map не производит действий и маршрут будет разрешен для экспорта согласно глобальному правилу экспорта всех маршрутов для IGP, описанному ранее. Если необходимо запретить все маршруты, добавляется специальное правило (rule) с одной строчкой: action deny.

            Пример: esr(config-ospf)# route-map <RM_NAME> out

            Prefix-list (out)

            Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил prefix-list, то prefix-list не производит действий и маршрут будет разрешен для экспорта согласно глобальному правилу экспорта всех маршрутов для IGP, описанному ранее.

            Пример: esr(config-ospf)# prefix-list <PL_NAME> out

            Route-map (out) + Prefix-list (out)

            Возможно совместное использование route-map и prefix-list для фильтрации экспортируемой маршрутной информации. Для запрета экспорта маршрута достаточно, чтобы он был запрещен одним из этих фильтров.

            Рисунок 1 – Алгоритм экспортного фильтра для IGP протоколов (OSPF, RIP, iBGP)



            Принципы фильтрации экспортируемой маршрутной информации в EGP.

             Механизмы фильтрации экспортируемой маршрутной информации:

            • Route-map (out)
            • Prefix-list (out)
            • Route-map (out) + Prefix-list (out)

            Ни один из механизмов не является обязательным.

            По умолчанию экспорт маршрутов будет запрещён.

            Route-map (out)

            Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил route-map, то route-map не производит действий и маршрут будет запрещен для экспорта согласно глобальному правилу запрета экспорта для EGP, описанному ранее. Если необходимо разрешить все маршруты, добавляется специальное правило (rule) с одной строчкой: action permit.

            Пример: esr(config-bgp-neighbor)# route-map <RM_NAME> out

            Prefix-list (out)

            Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил prefix-list, то prefix-list не производит действий и маршрут будет запрещен для экспорта согласно глобальному правилу экспорта всех маршрутов для EGP, описанному ранее.

            Пример: esr(config-bgp-neighbor)# prefix-list <PL_NAME> out

            Route-map (out) + Prefix-list (out)

            Возможно совместное использование route-map и prefix-list для фильтрации экспортируемой маршрутной информации. Для экспорта маршрута достаточно, чтобы он был разрешен одним из этих фильтров.



             Рисунок 2 – Алгоритм экспортного фильтра для EGP протоколов (BGP)

            Источник:
            docs.eltex-co.ru

            [ESR] BGP + Route-map
            Задача: Настроить BGP c AS 2500 на маршрутизаторе ESR и установить соседство с AS20;

            AS2500

            Задача:

            • Настроить BGP c AS 2500 на маршрутизаторе ESR и установить соседство с AS20;
            • Отфильтровать на R2 из принмаемого маршрута 198.51.100.0/24 сеть, префикс которой соответствует 28
            • Отфильтровать на R2 из принмаемого маршрута 203.0.113.0/24 сеть, префикс которой меньше или соответствует 30
            • Отфильтровать на R2 из принмаемого маршрута 203.0.100.0/20 сеть, префикс которой больше или соответствует 24
            • Задать каждой сети приоритет со значение local-preference 200



            !!! Важно: при использовании eBGP для анонса маршрутной информации  необходимо дать разрешающее правило с помощью route-map либо prefix-list, пример:



            route-map BGP_OUT
              rule 1
                action permit
              exit
            exit
            router bgp 1
              address-family ipv4
                neighbor 192.168.1.1
                  remote-as 2
                  route-map BGP_OUT out
                  enable
                exit
                enable
              exit
            exit



            Решение:

            Настроим BGP на ESR:



                esr-200# configure
                esr-200(config)# router bgp 2500
                esr-200(config-bgp)# address-family ipv4
                esr-200(config-bgp-af)# neighbor 185.0.0.2
                esr-200(config-bgp-neighbor)# remote-as 20
                esr-200(config-bgp-neighbor)# update-source 185.0.0.1
                esr-200(config-bgp-neighbor)# enable
                esr-200(config-bgp-neighbor)# exit
                esr-200(config-bgp-af)# enable
                esr-200(config-bgp-af)# exit
                esr-200(config-bgp)# exit



             Далее создадим необходимые правила для фильтрации маршрутов:



                esr-200(config)# route-map in
                esr-200(config-route-map)# rule 10
                esr-200(config-route-map-rule)# match ip address 198.51.100.0/24 eq 28
                esr-200(config-route-map-rule)# action set local-preference 200
                esr-200(config-route-map-rule)# action permit
                esr-200(config-route-map-rule)# exit
                esr-200(config-route-map)#rule 20
                esr-200(config-route-map-rule)# match ip address 203.0.113.0/24 ge 30
                esr-200(config-route-map-rule)# action set local-preference 200
                esr-200(config-route-map-rule)# action permit
                esr-200(config-route-map-rule)# exit
                esr-200(config-route-map)#rule 30
                esr-200(config-route-map-rule)# match ip address 203.0.100.0/20 le 24
                esr-200(config-route-map-rule)# action set local-preference 200
                esr-200(config-route-map-rule)# action permit
                esr-200(config-route-map-rule)# exit
                esr-200(config-route-map-rule)# exit
                esr-200(config-route-map)# exit



            Теперь осталось прикрепить route-map к BGP:



                esr-200(config)# router bgp 2500
                esr-200(config-bgp)# address-family ipv4
                esr-200(config-bgp-af)# neighbor 185.0.0.2
                esr-200(config-bgp-neighbor)# route-map in in
                esr-200(config-bgp-neighbor)# end
                esr-200# commit
                esr-200# confirm

            Источник:
            docs.eltex-co.ru

            [ESR] Bidirectional Forwarding Detection (BFD) для OSFP и BGP
            Bidirectional Forwarding Detection protocol (BFD) — протокол, созданный для быстрого обнаружения неисправностей линков.

            Два устройства согласовывают и устанавливают BFD сессию, отправляют друг другу hello-сообщения, Если hello-сообщения перестают поступать от соседа, BFD-сессия разрывается и система оповещается о неполадках в коммуникациях.

            BFD может определить неисправность линка менее чем за 1 секунду (для маршрутизаторов Eltex ESR этот параметр можно регулировать в диапазоне от 200 до 65535 миллисекунд).



            В реализации ПО начиная с версии 1.4.0 включительно, поддержаны протоколы BGP и OSPF и статических маршрутов.

            В разработке находится реализация использования BFD для статических маршрутов.



            Настройка механизма BFD сводится к двум шагам:

            ШАГ 1. Настройка параметров BFD производится как в глобальном режиме, так и в режимах конфигурирования интерфейсов и туннелей (если параметры различаются по направлениям):

            # configure
            # configure-if-view
            # configure-tunnel-view
            [no] ip bfd min-rx-interval <TIME> - Минимальный интервал приёма для обнаружения ошибки
            [no] ip bfd min-tx-interval <TIME> - Минимальный интервал передачи для обнаружения ошибки
            [no] ip bfd idle-tx-interval <TIME> - Минимальный интервал передачи для обнаружения ошибки, когда сессия неактивна
            [no] ip bfd multiplier <MULTIPLIER> - Число пропущенных пакетов, после которого сессия будет объявлена неактивной
            [no] ip bfd passive - Не отправлять BFD-пакеты, пока не будет получен пакет от соседнего устройства

            MULTIPLIER := 5 .. 100
            TIME := время в миллисекундах 200 .. 65535

            Если пропустить этот шаг, то будут использоваться параметры по умолчанию:

            Minimum RX interval: 200 ms
            Minimum TX interval: 200 ms
            Idle TX interval: 1000 ms
            Multiplier: 5 packets
            Passive: No

            ШАГ 2. Активация протокола BFD.

            Для протокола BGP производится в режиме конфигурирования BGP соседа:

            # bgp-neighbor-view
            [no] bfd enable - Включение/Выключение BFD для данного соседа BGP

            Обязательно при использовании BFD указываем upadate-source для указания source IP процессу BFD:

            # update-source <A.B.C.D>
            [no] update-source - указать/убрать адрес источника для BFD процесса

            Для протокола OSPF  BFD активировать необходимо в режиме конфигурирования интерфеса, на котором запущен протокол OSPF:

            # configure-if-view
            [no] ip ospf bfd-enable

            Для статических маршрутов активация BFD происходит указанием после указания шлюза:

            # configure-view
            [no] ip route <A.B.C.D/N> <IP_GATEWAY> bfd



            После применения и подверждения конфигурации протокол BFD запустится в работу:

            esr #commit

            esr #confirm

            Текущие значение параметров BFD для глобального режима:

            esr# show ip bfd
            Minimum RX interval: 200 ms
            Minimum TX interval: 200 ms
            Idle TX interval: 1000 ms
            Multiplier: 5 packets
            Passive: No

            Текущие значение параметров BFD для конкретного интерфеса и туннеля:

            esr# sh ip bfd interface gigabitethernet 1/0/1
            Minimum RX interval: 200 ms
            Minimum TX interval: 200 ms
            Idle TX interval: 1000 ms
            Multiplier: 5 packets
            Passive: No

            esr# sh ip bfd interface gre 1
            Minimum RX interval: 200 ms
            Minimum TX interval: 200 ms
            Idle TX interval: 1000 ms
            Multiplier: 5 packets
            Passive: No

            Источник:
            docs.eltex-co.ru

            [ESR] BRAS без SoftWLC
            Задача: настроить BRAS без поддержки SoftWLC.

            Решение:

            Шаг 1.  Настройка FreeRADIUS - сервера.

            Для FreeRADIUS сервера нужно задать подсеть, из которой могут приходить запросы и добавить список пользователей. Для этого в файл users в директории с файлами конфигурации FreeRADIUS сервера нужно добавить:

            Профиль пользователя:

            <MACADDR> Cleartext-Password := <MACADDR>

            # Имя пользователя

            User-Name = <USER_NAME>,

            # Максимальное время жизни сессии

            Session-Timeout = <SECONDS>,

            # Максимальное время жизни сесиии при бездействии пользователя

            Idle-Timeout = <SECONDS>,

            # Время на обновление статистики по сессии

            Acct-Interim-Interval = <SECONDS>,

            # Имя сервиса для сессии (A - сервис включен, N - сервис выключен)

            Cisco-Account-Info = "{A|N}<SERVICE_NAME>"



            Профиль сервиса:

            <SERVICE_NAME> Cleartext-Password := <MACADDR>

            # Соответствует имени class-map в настройках ESR

            Cisco-AVPair = "subscriber:traffic-class=<CLASS_MAP>",

            # Действие, которое применяет ESR к трафику (permit, deny, redirect)

            Cisco-AVPair = "subscriber:filter-default-action=<ACTION>",

            # Возможность прохождения IP потоков (enabled-uplink, enabled-downlink, enabled, disabled)

            Cisco-AVPair = "subscriber:flow-status=<STATUS>"

            В файл clients.conf нужно добавить подсеть, в которой находится ESR:

            client ESR {

            ipaddr = <SUBNET>

            secret = <RADIUS_KEY>

            }



            Шаг 2.  Настройка ESR - нужно сконфигурировать:

            radius-server host <IP_ADDRESS>
            key ascii-text <RADIUS_KEY>
            exit

            aaa radius-profile bras_radius
            radius-server host <IP_ADDRESS>
            exit

            das-server das
            key ascii-text <RADIUS_KEY>
            exit

            aaa das-profile bras_das
            das-server das
            exit

            ip access-list extended user_acl
            rule 1
            action permit
            enable
            exit
            exit

            subscriber-control
            aaa das-profile bras_das
            aaa sessions-radius-profile bras_radius
            nas-ip-address <IP_ADDRESS>
            session mac-authentication
            default-service default-action redirect <URL>
            exit
            enable
            exit



            На интерфейсах, для которых требуется работа BRAS настроить (для успешного запуска требуется как минимум один интерфейс):

            service-subscriber-control {object-group <NAME> | any}
            location <L2LOCATION>



            !!! Настройка действие фильтрации по URL обязательно, а именно, необходимо настроить фильтрацию http-proxy на BRAS для неавторизованных пользователей:

            1. Создаем локальный список URL (можно указать свои URL, на которые неавторизованные пользователи смогут проходить без авторизации и без редиректа, например локальные сервисы вашей сети и ваш сайт):

            object-group url defaultserv
              url http://eltex.nsk.ru
              url http://ya.ru
              url https://ya.ru
            exit

            1. Добавим действие фильтрации для локального списка URL в BRAS:

            subscriber-control
              default-service
                filter-name local defaultserv
                filter-action permit
            end

            Теперь неавторизированные пользователи будут иметь доступ к URL defaultserv без редирект, а при попытке пройти на другие сайты для них отработает редирект:

            default-service
                default-action redirect http://192.168.16.54:8080/eltex_portal/



            Пример настройки:

            Дано:

            Шаг 1. Настройка FreeRADIUS - сервера:

            подсеть с клиентами 10.10.0.0/16, подсеть для работы с FreeRADIUS сервером 192.168.16.140/23. Настраиваем FreeRADIUS сервер. В файл «clients.conf» добавляем строки:

            client BRAS {

            ipaddr = 192.168.16.140

            secret = password

            }



            В файл «users» добавляем строки (вместо <MAC> нужно указать MAC адрес клиента):

            "00-00-00-33-96-3D" Cleartext-Password := "00-00-00-33-96-3D"
            User-Name = "Bras_user",
            Session-Timeout = 259200,
            Idle-Timeout = 259200,
            Cisco-AVPair += "subscriber:policer-rate-in=1000",
            Cisco-AVPair += "subscriber:policer-rate-out=1000",
            Cisco-AVPair += "subscriber:policer-burst-in=188",
            Cisco-AVPair += "subscriber:policer-burst-out=188",
            Cisco-Account-Info = "AINTERNET"

            INTERNET Cleartext-Password := "INTERNET"
            User-Name = "INTERNET",
            Cisco-AVPair = "subscriber:traffic-class=INTERNET",
            Cisco-AVPair += "subscriber:filter-default-action=permit"

            Для traffic-class в настройках сервиса нужно указать access-list из настроек ESR. Он нужен для определения какой трафик пользователя считать за трафик этого сервиса.

            Шаг 2. Конфигурация ESR:



            configure

            object-group url defaultserv
            url http://eltex.nsk.ru
            url http://ya.ru
            url https://ya.ru
            exit



            radius-server host 192.168.16.54
            key ascii-text encrypted 8CB5107EA7005AFF
            source-address 192.168.16.140
            exit
             aaa radius-profile bras_radius
            radius-server host 192.168.16.54
             exit
             aaa radius-profile bras_radius_servers
             radius-server host 192.168.16.54
             exit
            das-server das
            key ascii-text encrypted 8CB5107EA7005AFF
             exit
             aaa das-profile bras_das
             das-server das
            exit



             vlan 10
             exit



             ip access-list extended BYPASS
            rule 1
             action permit
            match protocol udp
             match source-port 68
             match destination-port 67
            enable
             exit
             rule 2
             action permit
             match protocol udp
             match destination-port 53
            enable
            exit
             rule 3
             exit
             exit



            ip access-list extended INTERNET
            rule 1
             action permit
            enable
             exit
             exit



            ip access-list extended WELCOME
            rule 10
            action permit
            match protocol tcp
            match destination-port 443
            enable
            exit
            rule 20
            action permit
            match protocol tcp
            match destination-port 8443
            enable
            exit
            rule 30
            action permit
            match protocol tcp
            match destination-port 80
            enable
            exit
            rule 40
            action permit
            match protocol tcp
            match destination-port 8080
            enable
            exit
            exit



             subscriber-control
            aaa das-profile bras_das
            aaa sessions-radius-profile bras_radius
            aaa services-radius-profile bras_radius_servers
            nas-ip-address 192.168.16.140
            session mac-authentication
            bypass-traffic-acl BYPASS
            default-service
            class-map BYPASS
            filter-name local defaultserv
            filter-action permit
            default-action redirect http://192.168.16.54/eltex_portal
            session-timeout 121
            exit
            enable
            exit



             bridge 10
            vlan 10
            ip firewall disable
             ip address 10.10.0.1/16
             ip helper-address 192.168.16.54
            service-subscriber-control any
            location USER
             protected-ports
             protected-ports exclude vlan
            enable
             exit
             interface gigabitethernet 1/0/2
            ip firewall disable
            ip address 192.168.16.140/23
             exit
             interface gigabitethernet 1/0/3.10
             bridge-group 10
            ip firewall disable
             exit
             interface gigabitethernet 1/0/4
            ip firewall disable
             ip address 30.30.30.2/24
             exit
             interface tengigabitethernet 1/0/1
            ip firewall disable
             exit
             interface tengigabitethernet 1/0/1.10
             bridge-group 10
            exit
             interface tengigabitethernet 1/0/1.20
             ip firewall disable
            ip address 20.20.20.1/24
             exit
            interface tengigabitethernet 1/0/1.30
            bridge-group 10
             exit
             interface tengigabitethernet 1/0/1.40
             bridge-group 10
            exit



            nat source
            ruleset factory
            to interface gigabitethernet 1/0/2
            rule 10
            description "replace 'source ip' by outgoing interface ip address"
            match source-address any
            action source-nat interface
            enable
            exit
            exit



             ip route 0.0.0.0/0 192.168.16.145



             ip telnet server

            Источник:
            docs.eltex-co.ru

            [ESR] Destanation NAT + NAT Hairpinning
            В сети R1 имеется web-сервер. Необходимо что бы любой пользователь интернета имели доступ к этому ресурсу. Для этого необходимо перенаправить запросы с IP 185.185.11.54 на 192.168.0.5. На R1 уже описаны зоны безопасности trusted (192.168.0.1) и untrusted (185.185.11.54).

            Destanation NAT

            Для начала создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

            • Net_pub – профиль адресов публичной сети;
            • Srv_http – профиль портов;
            • Server_ip – профиль адресов локальной сети.



                esr-100(config)# object-group network Net_pub
                esr-100(config-object-group-network)# ip address 185.185.11.54
                esr-100(config-object-group-network)# exit
                esr-100(config)# object-group service Srv_http
                esr-100(config-object-group-service)# port-range 80
                esr-100(config-object-group-service)# exit
                esr-100(config)# object-group network Server_ip
               esr-100(config-object-group-network)# ip address 192.168.0.5
                esr-100(config-object-group-network)# exit



            Далее приступим к настройке самого NAT. Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 185.185.11.54 из внешней сети.



                esr-100(config)# nat destination
                esr-100(config-dnat)# pool Server_ip
                esr-100(config-dnat-pool)# ip address 192.168.0.5
                esr-100(config-dnat-pool)# ip port 80
                esr-100(config-dnat-pool)# exit



            Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «untrusted». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».



                esr-100(config-dnat)# ruleset DNAT
                esr-100(config-dnat-ruleset)# from zone untrusted
                esr-100(config-dnat-ruleset)# rule 1
                esr-100(config-dnat-rule)# match destination-address Net_pub
                esr-100(config-dnat-rule)# match protocol tcp
                esr-100(config-dnat-rule)# match destination-port Srv_http
                esr-100(config-dnat-rule)# action destination-nat pool Server_ip
                esr-100(config-dnat-rule)# enable
                esr-100(config-dnat-rule)# exit
                esr-100(config-dnat-ruleset)# exit
                esr-100(config-dnat)# exit



            Для пропуска трафика, идущего из зоны «untrusted» в «trusted», создадим соответствующее правило. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP» и прошедший преобразование DNAT.



                esr-100(config)# security zone-pair untrusted trusted
                esr-100(config-zone-pair)# rule 1
                esr-100(config-zone-pair-rule)# match source-address any
                esr-100(config-zone-pair-rule)# match destination-address Server_ip
                esr-100(config-zone-pair-rule)# match protocol any
                esr-100(config-zone-pair-rule)# match destination-nat
                esr-100(config-zone-pair-rule)# action permit
                esr-100(config-zone-pair-rule)# enable
                esr-100(config-zone-pair-rule)# exit
                esr-100(config-zone-pair)# exit
                esr-100# commit
                esr-100# confirm



            Теперь R1 будет перенаправлять обращегия как требуется. Команды для просмотра состояния и настройки NAT:



                esr-100# show ip nat destination pools
                esr-100# show ip nat destination rulesets
                esr-100# show ip nat proxy-arp
                esr-100# show ip nat translations



            NAT Hairpinning

            На рисунке в начале статьи видно, что в локальной сети R1 имеются свои клиенты(client), которые тоже пользуются web-сервером. Однако когда client введет в браузере доменное имя сервера, DNS перенаправит его на адрес 185.185.11.54. Для этого настроим NAT Hairpinning.

            Добавим еще один профиль для внутренней сети.



                esr-100(config)# object-group network LAN
                esr-100(config-object-group-network)# ip prefix 192.168.0.0/24
                esr-100(config-object-group-network)# exit



            Добавим еще один ruleset в конфигурацию DNAT.



                esr-100(config)# nat destination
                esr-100(config-dnat)# ruleset loopback
                esr-100(config-dnat-ruleset)# from zone trusted
                esr-100(config-dnat-ruleset)# rule 10
                esr-100(config-dnat-rule)# match protocol tcp
                esr-100(config-dnat-rule)# match destination-address Net_pub
                esr-100(config-dnat-rule)# match destination-port Srv_http
                esr-100(config-dnat-rule)# action destination-nat pool Server_ip
                esr-100(config-dnat-rule)# enable
                esr-100(config-dnat-rule)# exit
                esr-100(config-dnat-ruleset)# exit
                esr-100(config-dnat)# exit



            Сконфигурируем Source NAT.



                esr-100(config)# nat source
                esr-100(config-snat)# ruleset loopback
                esr-100(config-snat-ruleset)# to zone trusted
                esr-100(config-snat-ruleset)# rule 10
                esr-100(config-snat-rule)# match source-address LAN
                esr-100(config-snat-rule)# action source-nat interface
                esr-100(config-snat-rule)# enable
                esr-100(config-snat-rule)# exit
                esr-100(config-snat-ruleset)# exit
                esr-100(config-snat)# exit
                esr-100(config)# exit
                esr-100# commit
                esr-100# confirm



            Теперь пользователи локальной сети R1 будут попадать на web-сервер по внутреннему адресу.

            Источник:
            docs.eltex-co.ru

            [ESR] Eltex SLA (Service Level Agreement)
            Eltex SLA (Service Level Agreement) – двухсторонний протокол активного измерения определяет гибкий метод измерения производительности и качества работы IP между двумя сервисными маршрутизаторами Eltex ESR, поддерживающими технологию SLA.

            Основная функция SLA - выполнение тестов, нацеленных на вычисление параметров канала связи:

            • односторонние задержки;
            • круговые задержки;
            • джиттер;
            • потери пакетов;
            • изменение порядка следования пакетов.



            Протокол IP SLA состоит из 2х фаз:

            • фазы контроля;
            • фазы измерений.



            Предполагает наличие 2х ролей:

            • sender (инициирует запуск теста с установленными параметрами);
            • responder (ожидает входящих соедиений).

            Пример конфигурации

            Конфигурация ESR-SENDER



            interface gigabitethernet 1/0/1
               ip firewall disable
               ip address 12.0.0.1/24
            exit

            ip route 0.0.0.0/0 12.0.0.2

            clock timezone gmt +7
            ntp enable
            ntp server 192.168.1.1
              minpoll 4
            exit

            ip sla logging
            ip sla logging level error
            ip sla
            ip sla test 1
              udp-jitter 24.0.0.3 20001 source-ip 12.0.0.1 control enable num-packets 100 interval 20
              frequency 25
              packet-size 64
              dscp 30
              cos 3
              timeout 4000
              thresholds losses high 15
              thresholds losses forward high 5
              thresholds losses reverse high 10
              thresholds jitter forward high 7
              thresholds jitter reverse high 15
              thresholds delay high 150
              thresholds delay forward high 100
              thresholds delay reverse high 50
              enable
            exit
            ip sla schedule 1 life forever start-time now

            Конфигурация ESR-RESPONDER

            interface gigabitethernet 1/0/1
              ip firewall disable
              ip address 24.0.0.3/24
              ip sla responder eltex
            exit

            ip route 0.0.0.0/0 24.0.0.2

            clock timezone gmt +7
            ntp enable
            ntp server 192.168.1.1
              minpoll 4
            exit

            Просмотр статистики

            ESR# show ip sla test statistics 1
            Test number: 1
            Transmitted packets: 100
            Lost packets: 8 (8%)
            Lost packets in forward direction: 4 (4%)
            Lost packets in reverse direction: 4 (4%)
            One-way delay forward min/avg/max: 29/52/72 milliseconds
            One-way delay reverse min/avg/max: 29/52/72 milliseconds
            One-way jitter forward min/avg/max: 6/11/12 milliseconds
            One-way jitter reverse min/avg/max: 6/11/12 milliseconds
            Two-way delay min/avg/max: 58/104/145 milliseconds
            Two-way jitter min/avg/max: 13/22/25 milliseconds
            Duplicate packets: 0
            Out of sequence packets in forward direction: 0
            Out of sequence packets in reverse direction: 0



            Мониторинг

            Все сообщения о превышении порог для тестовых потоков либо снижении уровня ниже допустимого занчения журналируются.

            1) SYSLOG-сообщения можно перенаправлять на SYSLOG-сервер.

            Конфигурация:
            syslog host test 192.168.1.1 debug udp 514

            Пример сообщений SYSLOG:

            YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses high for ip sla 1: 8 > 1
            YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses reverse high for ip sla 1: 8 > 1
            YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses OK for ip sla 1: 8 > 1
            YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses reverse OK for ip sla 1: 8 > 1
            YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: Two-way jitter high for ip sla 1: 12 > 1
            YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter forward high for ip sla 1: 12 > 1
            YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter reverse high for ip sla 1: 12 > 1
            YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: Two-way jitter OK for ip sla 1: 0 < 10
            YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter reverse OK for ip sla 1: 0 < 15

            2) Опрос по SNMP.

            Для IP SLA доступны MIB-OID:

            ELTEX-ESR-MIB.mib

            ELTEX-ESR-IPSLA-MIB.mib

            Конфигурация:

            snmp-server
            snmp-server community "publpubl" rw
            snmp-server host 192.168.1.1
            exit

            Пример снятия статистики по SNMP:

            Name/OID: eltEsrIpSlaStatTestTransmittedPackets.1; Value (Gauge): 100
            Name/OID: eltEsrIpSlaStatTestLostPackets.1; Value (Gauge): 8
            Name/OID: eltEsrIpSlaStatTestLostPacketsForward.1; Value (Gauge): 4
            Name/OID: eltEsrIpSlaStatTestLostPacketsReverse.1; Value (Gauge): 4
            Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardMin.1; Value (Gauge): 29
            Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardMax.1; Value (Gauge): 52
            Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardAvg.1; Value (Gauge): 72
            Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseMin.1; Value (Gauge): 29
            Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseMax.1; Value (Gauge): 52
            Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseAvg.1; Value (Gauge): 72
            Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardMin.1; Value (Gauge): 6
            Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardMax.1; Value (Gauge): 11
            Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardAvg.1; Value (Gauge): 12
            Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseMin.1; Value (Gauge): 6
            Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseMax.1; Value (Gauge): 11
            Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseAvg.1; Value (Gauge): 12
            Name/OID: eltEsrIpSlaStatTestTwoWayDelayMin.1; Value (Gauge): 58
            Name/OID: eltEsrIpSlaStatTestTwoWayDelayMax.1; Value (Gauge): 104
            Name/OID: eltEsrIpSlaStatTestTwoWayDelayAvg.1; Value (Gauge): 145
            Name/OID: eltEsrIpSlaStatTestTwoWayJitterMin.1; Value (Gauge): 13
            Name/OID: eltEsrIpSlaStatTestTwoWayJitterMax.1; Value (Gauge): 22
            Name/OID: eltEsrIpSlaStatTestTwoWayJitterAvg.1; Value (Gauge): 025
            Name/OID: eltEsrIpSlaStatTestDuplicatePackets.1; Value (Gauge): 0
            Name/OID: eltEsrIpSlaStatTestOutOfSequenceForward.1; Value (Gauge): 0
            Name/OID: eltEsrIpSlaStatTestOutOfSequenceReverse.1; Value (Gauge): 0

            3) SYSLOG в SNMP-Traps.

            Конфигурация

            snmp-server host 192.168.1.1
              source-address 12.0.0.1
            exit
            snmp-server enable traps syslog





            Источник:
            docs.eltex-co.ru

            [ESR] GRE over IPSec
            Настроить GRE over IPSec туннель между ESR1 и ESR2.

            Данные:

            IP-address интерфейса ESR1 - 180.10.0.1/30
            P-address интерфейса ESR2 - 80.66.0.1/30

            Локальные подсети:

            LAN1: 1.1.1.0/24
            LAN2: 2.2.2.0/24

            Параметры IKE:

            алгоритм шифрования: AES 128 bit;
            алгоритм аутентификации: MD5;
            группа Диффи-Хэллмана: 2.

            Параметры IPSec:

            алгоритм шифрования: AES 128 bit;
            алгоритм аутентификации: MD5;
            группа Диффи-Хэллмана: 2.



            Решение:

            Конфигурирование ESR1

            Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

            ESR1(config)# interface gigabitethernet 1/0/1
            ESR1(config-if-gi)# security-zone untrusted
            ESR1(config-if-gi)# ip address 180.10.0.1/30
            ESR1(config-if-gi)# exit

            Настроим GRE туннель, определим принадлежность к зоне безопасности и включим туннель командой enable:

            ESR1(config)# tunnel gre 1
            ESR1(config-gre)# ttl 16
            ESR1(config-gre)# security-zone trusted
            ESR1(config-gre)# local address 180.10.0.1
            ESR1(config-gre)# remote address 80.66.0.1
            ESR1(config-gre)# ip address 10.10.10.1/30
            ESR1(config-gre)# enable
            ESR1(config-gre)# exit

            Создадим статический маршрут для подсети 80.66.0.0/30:

            ESR1(config)# ip route 80.66.0.0/30 180.10.0.2

            Создадим статический маршрут подсети LAN2 - 2.2.2.0/24 через tunnel gre 1:

            ESR1(config)# ip route 2.2.2.0/24 tunnel gre 1

            Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

            ESR1(config)# security ike proposal ike_prop1
            ESR1(config-ike-proposal)# authentication algorithm md5
            ESR1(config-ike-proposal)# encryption algorithm aes128
            ESR1(config-ike-proposal)# dh-group 2
            ESR1(config-ike-proposal)# exit

            Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

            ESR1(config)# security ike policy ike_pol1
            ESR1(config-ike-policy)# pre-shared-key ascii-text password
            ESR1(config-ike-policy)# proposal ike_prop1
            ESR1(config-ike-policy)# exit

            Создадим шлюз протокола IKE. В данном профиле указывается GRE-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

            ESR1(config)# security ike gateway ike_gw1
            ESR1(config-ike-gw)# ike-policy ike_pol1
            ESR1(config-ike-gw)# local address 180.10.0.1
            ESR1(config-ike-gw)# local network 180.10.0.1/32 protocol gre
            ESR1(config-ike-gw)# remote address 80.66.0.1
            ESR1(config-ike-gw)# remote network 80.66.0.1/32 protocol gre
            ESR1(config-ike-gw)# mode policy-based
            ESR1(config-ike-gw)# exit

            Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

            ESR1(config)# security ipsec proposal ipsec_prop1
            ESR1(config-ipsec-proposal)# authentication algorithm md5
            ESR1(config-ipsec-proposal)# encryption algorithm aes128
            ESR1(config-ipsec-proposal)# pfs dh-group 2
            ESR1(config-ipsec-proposal)# exit

            Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

            ESR1(config)# security ipsec policy ipsec_pol1
            ESR1(config-ipsec-policy)# proposal ipsec_prop1
            ESR1(config-ipsec-policy)# exit

            Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IP sec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

            ESR1(config)# security ipsec vpn ipsec1
            ESR1(config-ipsec-vpn)# mode ike
            ESR1(config-ipsec-vpn)# ike establish-tunnel route
            ESR1(config-ipsec-vpn)# ike gateway ike_gw1
            ESR1(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
            ESR1(config-ipsec-vpn)# enable
            ESR1(config-ipsec-vpn)# exit

            Дополнительно в security zone-pair untrusted self необходимо разрешить протоколы для GRE over IPSec туннеля:

            ESR1(config)# security zone-pair untrusted self
            ESR1(config-zone-pair)# rule 10
            ESR1(config-zone-pair-rule)# action permit
            ESR1(config-zone-pair-rule)# match protocol gre
            ESR1(config-zone-pair-rule)# enable
            ESR1(config-zone-pair-rule)# exit
            ESR1(config-zone-pair)# rule 11
            ESR1(config-zone-pair-rule)# action permit
            ESR1(config-zone-pair-rule)# match protocol esp
            ESR1(config-zone-pair-rule)# enable
            ESR1(config-zone-pair-rule)# exit
            ESR1(config-zone-pair)# rule 12
            ESR1(config-zone-pair-rule)# action permit
            ESR1(config-zone-pair-rule)# match protocol ah
            ESR1(config-zone-pair-rule)# enable
            ESR1(config-zone-pair-rule)# exit
            ESR1(config-zone-pair)# exit



            Конфигурирование ESR2

            Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

            ESR2(config)# interface gigabitethernet 1/0/1
            ESR2(config-if-gi)# security-zone untrusted
            ESR2(config-if-gi)# ip address 80.66.0.1/30
            ESR2(config-if-gi)# exit

            Настроим GRE туннель, определим принадлежность к зоне безопасности и включим туннель командой enable:

            ESR2(config)# tunnel gre 1
            ESR2(config-gre)# ttl 16
            ESR2(config-gre)# security-zone trusted
            ESR2(config-gre)# local address 80.66.0.1
            ESR2(config-gre)# remote address 180.10.0.1
            ESR2(config-gre)# ip address 10.10.10.2/30
            ESR2(config-gre)# enable
            ESR2(config-gre)# exit

            Создадим статический маршрут для подсети 180.10.0.0/30:

            ESR2(config)# ip route 180.10.0.0/30 80.66.0.2

            Создадим статический маршрут подсети LAN1 - 1.1.1.0/24 через tunnel gre 1:

            ESR2(config)# ip route 1.1.1.0/24 tunnel gre 1

            Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

            ESR2(config)# security ike proposal ike_prop1
            ESR2(config-ike-proposal)# authentication algorithm md5
            ESR2(config-ike-proposal)# encryption algorithm aes128
            ESR2(config-ike-proposal)# dh-group 2
            ESR2(config-ike-proposal)# exit

            Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

            ESR2(config)# security ike policy ike_pol1
            ESR2(config-ike-policy)# pre-shared-key ascii-text password
            ESR2(config-ike-policy)# proposal ike_prop1
            ESR2(config-ike-policy)# exit

            Создадим шлюз протокола IKE. В данном профиле указывается GRE-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

            ESR2(config)# security ike gateway ike_gw1
            ESR2(config-ike-gw)# ike-policy ike_pol1
            ESR2(config-ike-gw)# local address 80.66.0.1
            ESR2(config-ike-gw)# local network 80.66.0.1/32 protocol gre
            ESR2(config-ike-gw)# remote address 180.10.0.1
            ESR2(config-ike-gw)# remote network 180.10.0.1/32 protocol gre
            ESR2(config-ike-gw)# mode policy-based
            ESR2(config-ike-gw)# exit

            Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

            ESR2(config)# security ipsec proposal ipsec_prop1
            ESR2(config-ipsec-proposal)# authentication algorithm md5
            ESR2(config-ipsec-proposal)# encryption algorithm aes128
            ESR2(config-ipsec-proposal)# pfs dh-group 2
            ESR2(config-ipsec-proposal)# exit

            Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

            ESR2(config)# security ipsec policy ipsec_pol1
            ESR2(config-ipsec-policy)# proposal ipsec_prop1
            ESR2(config-ipsec-policy)# exit

            Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IP sec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

            ESR2(config)# security ipsec vpn ipsec1
            ESR2(config-ipsec-vpn)# mode ike
            ESR2(config-ipsec-vpn)# ike establish-tunnel route
            ESR2(config-ipsec-vpn)# ike gateway ike_gw1
            ESR2(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
            ESR2(config-ipsec-vpn)# enable
            ESR2(config-ipsec-vpn)# exit

            Источник:
            docs.eltex-co.ru

            [ESR] GRE over IPSec между ESR и Cisco
            Настроить GRE over IPSec туннель между ESR и Cisco. На туннелях дополнительно настроить протокол динамической маршрутизации OSPF.

            При настройке IPSec на ESR включен способ установления соединения ike establish-tunnel route, при таком режиме IPSec туннель поднимется при наличии транзитного трафика. Loopback интерфейсы необходимы для проверки работоспособности IPSec туннеля (передачи транзитного трафика)  и в конфигурации не обязательны.

            ESR:

            1) Конфигурация:

            esr# show running-config
            router ospf log-adjacency-changes
            router ospf 1
              router-id 10.110.0.66
              area 0.0.0.1
                enable
              exit
              enable
            exit

            interface gigabitethernet 1/0/1
              ip firewall disable
              ip address 100.100.0.2/24
            exit
            interface loopback 1
              ip address 2.2.2.2/32
            exit
            tunnel gre 1
              mtu 1476
              ip firewall disable
              local address 100.100.0.2
              remote address 10.10.0.13
              ip address 10.110.0.66/30
              ip ospf instance 1
              ip ospf area 0.0.0.1
              ip ospf
              enable
            exit

            security ike proposal IKEPROP
              encryption algorithm aes128
              dh-group 2
            exit

            security ike policy IKEPOL
              lifetime seconds 86400
              pre-shared-key ascii-text encrypted 8CB5107EA7005AFF
              proposal IKEPROP
            exit

            security ike gateway IKEGW
              ike-policy IKEPOL
              local address 100.100.0.2
              local network 100.100.0.2/32 protocol gre
              remote address 10.10.0.13
              remote network 10.10.0.13/32 protocol gre
              mode policy-based
            exit

            security ipsec proposal IPPROP
              encryption algorithm aes128
            exit

            security ipsec policy IPPOL
              proposal IPPROP
            exit

            security ipsec vpn IPSEC
              mode ike
              ike establish-tunnel route
              ike gateway IKEGW
              ike ipsec-policy IPPOL
              enable
            exit

            ip route 0.0.0.0/0 tunnel gre 1
            ip route 10.10.0.0/24 100.100.0.1

            2) Информация о состоянии протокола OSPF и IPSec туннеля:

            esr#  show ip ospf neighbors
            Router ID   Pri State    DTime Interface         Router IP
            ---------   --- -----    ----- ----------------- ---------
            10.110.0.65 1   Full/BDR 00:35 gre 1             10.110.0.65

             esr# show security ipsec vpn status IPSEC
            Currently active IKE SA:
            Name: IPSEC
            State: Established
            Version: v1-only
            Unique ID: 3
            Local host: 100.100.0.2
            Remote host: 10.10.0.13
            Role: Initiator
            Initiator spi: 0x15dc63f5881abbb0
            Responder spi: 0xd45e86e5abb121d9
            Encryption algorithm: des
            Authentication algorithm: sha1
            Diffie-Hellman group: 2
            Established: 12 minutes and 34 seconds ago
            Rekey time: 12 minutes and 34 seconds
            Reauthentication time: 23 hours, 32 minutes and 7 seconds
            Child IPsec SAs:
            Name: IPSEC
            State: Installed
            Protocol: esp
            Mode: Tunnel
            Encryption algorithm: aes128
            Authentication algorithm: sha1
            Rekey time: 32 minutes
            Life time: 47 minutes and 26 seconds
            Established: 12 minutes and 34 seconds ago
            Traffic statistics:
            Input bytes: 540
            Output bytes: 540
            Input packets: 5
            Output packets: 5

            Cisco:

            1) Конфигурация:

            crypto isakmp policy 2
            encr aes
            authentication pre-share
            group 2
            crypto isakmp key password address 100.100.0.2
            !
            crypto ipsec security-association lifetime seconds 86400
            !
            crypto ipsec transform-set strong esp-aes esp-sha-hmac
            !
            crypto map mymap local-address FastEthernet0/0
            crypto map mymap 119 ipsec-isakmp
            set peer 100.100.0.2
            set transform-set strong
            match address 119
            !
            !
            interface Loopback1
            ip address 1.1.1.1 255.255.255.255
            !
            !
            interface Tunnel2
            ip address 10.110.0.65 255.255.255.252
            ip ospf 1 area 0.0.0.1
            ip ospf network broadcast
            tunnel source 10.10.0.13
            tunnel destination 100.100.0.2
            !
            !
            interface FastEthernet0/0
            ip address 10.10.0.13 255.255.255.0
            duplex auto
            speed auto
            crypto map mymap
            !
            router ospf 1
            router-id 10.110.0.65
            log-adjacency-changes
            !
            ip route 100.100.0.0 255.255.255.0 10.10.0.1
            ip route 0.0.0.0 0.0.0.0 Tunnel2
            !
            access-list 119 permit gre host 10.10.0.13 host 100.100.0.2

            2) Информация о состоянии протокола OSPF и IPSec туннеля:

            Router#show ip ospf neighbor
            Neighbor ID Pri State Dead Time Address Interface
            10.110.0.66 0 FULL/ - 00:00:32 10.110.0.66 Tunnel2

            Router#show crypto ipsec sa
            interface: FastEthernet0/0
            Crypto map tag: mymap, local addr 10.10.0.13
            protected vrf: (none)
            local ident (addr/mask/prot/port): (10.10.0.13/255.255.255.255/47/0)
            remote ident (addr/mask/prot/port): (100.100.0.2/255.255.255.255/47/0)
            current_peer 100.100.0.2 port 500
            PERMIT, flags={origin_is_acl,}
            #pkts encaps: 5, #pkts encrypt: 5, #pkts digest: 5
            #pkts decaps: 5, #pkts decrypt: 5, #pkts verify: 5
            #pkts compressed: 0, #pkts decompressed: 0
            #pkts not compressed: 0, #pkts compr. failed: 0
            #pkts not decompressed: 0, #pkts decompress failed: 0
            #send errors 0, #recv errors 0
            local crypto endpt.: 10.10.0.13, remote crypto endpt.: 100.100.0.2
            path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0
            current outbound spi: 0xC9A1F292(3382833810)
            PFS (Y/N): Y, DH group: group2
            inbound esp sas:
            spi: 0x7783E2D2(2005131986)
            transform: esp-aes esp-sha-hmac ,
            in use settings ={Tunnel, }
            conn id: 2001, flow_id: FPGA:1, sibling_flags 80000046, crypto map: mymap
            sa timing: remaining key lifetime (k/sec): (4480312/3033)
            IV size: 16 bytes
            replay detection support: Y
            Status: ACTIVE
            inbound ah sas:
            inbound pcp sas:
            outbound esp sas:
            spi: 0xC9A1F292(3382833810)
            transform: esp-aes esp-sha-hmac ,
            in use settings ={Tunnel, }
            conn id: 2002, flow_id: FPGA:2, sibling_flags 80000046, crypto map: mymap
            sa timing: remaining key lifetime (k/sec): (4480312/3033)
            IV size: 16 bytes
            replay detection support: Y
            Status: ACTIVE
            outbound ah sas:
            outbound pcp sas:

            Источник:
            docs.eltex-co.ru

            [ESR] IPsec Site-to-Site VPN между Eltex ESR и Cisco iOS используя RSA Signature
            Пример конфигурации и генерации сертификатов для установления IPsec Site-to-Site VPN.

            Пример конфигурации и генерации сертификатов для установления IPsec Site-to-Site VPN.

            Установление защищенного IPsec VPN соединения с аутентификацией по сертификатам можно разделить на следующие шаги:

            1. Предварительная настройка интерфейсов и маршрутизации на ELTEX ESR и CISCO iOS.
            2. Получение/выпуск корневого сертификата - этот шаг выполняется на центрне сертификатов (Certificate Authority, CA).
            3. Выпуск ключевой пары и их импорт на CISCO iOS
            4. Конфигурция IPsec на CISCO iOS
            5. Выпуск ключевой пары (закрытого и открытого ключа) для ELTEX ESR
            6. Импорт корневого сертификата и ключевой пары на ELTEX ESR
            7. Конфигурция IPsec на ELTEX ESR



            Предварительная настройка интерфейсов и маршрутизации

            В предварительной конфигурации маршрутизатора ELTEX ESR разрешим прохождение UDP 500,4500 и ESP трафика в зону self для установления IPsec VPN:

            esr# show running-config

            object-group service IPsec
            port-range 500
            port-range 4500
            exit

            object-group network MAIN
            ip address-range 192.0.2.2
            exit

            security zone untrusted
            exit
            security zone trusted
            exit

            interface gigabitethernet 1/0/1
            security-zone untrusted
            ip address 192.0.2.2/30
            exit
            interface gigabitethernet 1/0/2
            security-zone trusted
            ip address 192.168.10.1/24
            exit
            security zone-pair untrusted self
            rule 10
            description "IPsec"
            action permit
            match protocol udp
            match destination-address MAIN
            match destination-port IPsec
            enable
            exit
            rule 20
            description "ESP"
            action permit
            match protocol esp
            match destination-address MAIN
            enable
            exit
            rule 30
            description "ICMP"
            action permit
            match protocol icmp
            match destination-address MAIN
            enable
            exit
            exit

            security zone-pair trusted untrusted
            rule 10
            description "PERMIT ALL"
            action permit
            enable
            exit
            exit

            ip route 0.0.0.0/0 192.0.2.1



            В предварительной конфигурации маршрутизатора CISCO iOS настроим сетевые интерфейсы и маршрутизацию:

            !
            hostname cisco
            !
            ip domain name cisco.eltex.org
            !
            interface FastEthernet0/0
            ip address 203.0.113.2 255.255.255.252
            duplex auto
            speed auto
            !
            interface FastEthernet0/1
            ip address 172.16.10.1 255.255.255.0
            duplex auto
            speed auto
            !
            ip route 0.0.0.0 0.0.0.0 203.0.113.1
            !



            ВАЖНО: Необходимо выставить корректную дату на оборудовании, так как сертификаты имеют дату выпуска и выпускаются на определенный срок.

            Выставим дату в ручном режиме (так же можно использовать NTP):

            esr# set date 12:00:00 14 November 2019

            cisco# clock set 12:01:00 14 Nov 2019



            Получение/выпуск корневого сертификата - этот шаг выполняется на центрне сертификатов (Certificate Authority, CA)

            Для выпуска сертификатов в данном примере используются утилиты openssl.

            ВАЖНО: Для использования внутри организации можно использовать self-signed сертификат, но для использования CA вне организации необходимо использовать сертификаты, выданные или подписанные сторонней организацией.

            Генерируем секретный ключ:

            # openssl genrsa -out ca.key 2048

            Создаём self-signed сертификат:

            # openssl req -new -x509 -sha1 -days 3650 -key ca.key -out ca.crt

            Полученный CA сертификат (ca.crt) и секретный CA ключи (ca.key) будут использоваться для подписи запросов на сертификат VPN клиентов.



            Выпуск ключевой пары и их импорт на CISCO iOS

            Генерируем закрытый ключ на CISCO iOS:

            cisco(config)#crypto key generate rsa general-keys

            How many bits in the modulus [512]: 2048

            % Generating 1024 bit RSA keys …[OK]

            Настроим CA сервер с именем myca:

            cisco(config)#crypto ca trustpoint myca
            cisco(ca-trustpoint)#enrollment terminal
            cisco(ca-trustpoint)#crl optional
            cisco(ca-trustpoint)#exit



            Копируем содержимое CA сертификата:

            # cat ca.crt

            -----BEGIN CERTIFICATE-----
            MIID7TCCAtWgAwIBAgIJANdwKZKV0XNmMA0GCSqGSIb3DQEBBQUAMIGMMQswCQYD
            ...
            yg==
            -----END CERTIFICATE-----



            И вставляем содержимое в консоль:
            cisco(config)#crypto ca authenticate myca

            Enter the base 64 encoded CA certificate.
            End with a blank line or the word “quit” on a line by itself

            -----BEGIN CERTIFICATE-----
            MIID7TCCAtWgAwIBAgIJANdwKZKV0XNmMA0GCSqGSIb3DQEBBQUAMIGMMQswCQYD
            ...
            yg==
            -----END CERTIFICATE-----

            % Do you accept this certificate? [yes/no]: yes
            Trustpoint CA certificate accepted.
            % Certificate successfully imported

            Сформировать запрос на подписание (CSR, certificate signing request):

            cisco(config)#crypto ca enroll myca

            % Include the router serial number in the subject name? [yes/no]: yes
            % The serial number in the certificate will be: 13A594C9
            % Include an IP address in the subject name? [no]: no
            Display Certificate Request to terminal? [yes/no]: yes
            Certificate Request follows:

            MIIBkzCB/QIBADAzMTEwDwYDVQQFEwgxM0E1OTRDOTAeBgkqhkiG9w0BCQIWEWNp
            ...
            sdHxeJkU4jMILCs7dPzkzPPDpJID9NU=

            Далее необходимо скопировать запрос из теминала и сформировать файл .csr на сервере центра сертификации для его подписания утилитой openssl:

            # cat > cisco.csr

            -----BEGIN CERTIFICATE REQUEST-----
            MIIBkzCB/QIBADAzMTEwDwYDVQQFEwgxM0E1OTRDOTAeBgkqhkiG9w0BCQIWEWNp
            ...
            sdHxeJkU4jMILCs7dPzkzPPDpJID9NU=
            -----END CERTIFICATE REQUEST-----

            Подписать запрос на сертификат (esr.csr) CA ключом (ca.key), который был выпущен ранее:

            # openssl x509 -req -days 3650 -sha1 -in cisco.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out certs/cisco.crt

            Копируем содержимое подписанного сертификата:

            # cat cisco.crt

            -----BEGIN CERTIFICATE-----
            ...
            -----END CERTIFICATE-----



            И вставляем содержимое в консоль CISCO iOS:

            cisco(config)#crypto ca import myca certificate

            Enter the base 64 encoded certificate.
            End with a blank line or the word “quit” on a line by itself

            —–BEGIN CERTIFICATE—–
            ...
            —–END CERTIFICATE—–

            % Router Certificate successfully imported



            Конфигурация IPsec на CISCO iOS

            Укажем DN из сертификата в качестве локального идентификатора:

            cisco(config)#crypto isakmp identity dn

            Настроим ISAKMP политику (фаза 1):

            cisco(config)#crypto isakmp policy 10
            cisco(config-isakmp)#encryption 3desc
            cisco(config-isakmp)#authentication rsa-sig
            cisco(config-isakmp)#group 2

            Настроим IPsec политику (фаза 2):

            cisco(config)#crypto ipsec transform-set TS esp-des esp-sha-hmac
            cisco(cfg-crypto-trans)#exit

            Настроим трафик селекторы, используя ACL, и крипто карту:

            cisco(config)#crypto map CMAP 10 ipsec-isakmp
            cisco(config-crypto-map)#set peer 192.0.2.2
            cisco(config-crypto-map)#set transform-set TS
            cisco(config-crypto-map)#match address cryptoacl
            cisco(config-crypto-map)#exit
            cisco(config)#ip access-list extended cryptoacl
            cisco(config-ext-nacl)#permit ip 172.16.10 0.0.0.255 192.168.10.0 0.0.0.255

            Применим критпо карту на интерфейсе:

            cisco(config)#int fastEthernet 0/0
            cisco(config-if)#crypto map CMAP
            cisco(config-if)#exit



            Сгенерировать закрытый ключ для ELTEX ESR

            Создать файл с атрибутами, приведенными ниже. Сохранить файл как openssl.cfg:

            [req]
            default_bits = 2048
            default_keyfile = esr.key
            distinguished_name = req_distinguished_name
            req_extensions = req_ext

            [req_distinguished_name]
            commonName = Common Name (eg, YOUR name)
            commonName_default = esrvpn.eltex.org

            countryName = Country Name (2 letter code)
            countryName_default = RU

            stateOrProvinceName = State or Province Name (full name)
            stateOrProvinceName_default = Novosibirsk

            localityName = Locality Name (eg, city)
            localityName_default = NSK

            0.organizationName = Organization Name (eg, company)
            0.organizationName_default = ELTEX

            [req_ext]
            subjectAltName = @alt_names

            [alt_names]
            DNS.1 = esr.eltex.org



            Сформировать запрос на подписание (CSR, certificate signing request) сертификата и закрытый ключ используя файл openssl.cfg:

            # openssl req -new -nodes -out esr.csr -config openssl.cfg

            Результатом будет получен закрытый ключ (esr.key) и запрос на подписание сертификата (esr.csr).

            Подписать запрос на сертификат (esr.csr) CA ключом (ca.key), который был выпущен ранее:

            # openssl x509 -req -days 3650 -sha1 -in esr.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out esr.crt

            Результатом будет получен подписанный сертификат (esr.crt).



            Загрузить корневой сертификат (ca.crt) , закрытый ключ (esr.key) и подписанный сертификат (esr.crt) на ELTEX ESR

            Загрузка ключевой пары (esr.key и esr.crt), сертификата CA (ca.crt) и сертификат от CISCO iOS (cisco.crt) выполняется с USB Flash, либо посредством TFTP/FTP/SFTP/SCP.

            Проверить имя USB Flash можно командой:

            esr# sh storage-devices usb

            Просмотреть содержимое:

            esr# dir usb://<FLASH_NAME>

            Копируем ключевую пару и сертификат CA:

            esr# copy usb://<FLASH_NAME>:/ca.crt certificate:ca/ca.crt

            esr# copy usb://<FLASH_NAME>:/esr.key certificate:server-key/esr.key

            esr# copy usb://<FLASH_NAME>:/esr.crt certificate:server-crt/esr.crt

            esr# copy usb://<FLASH_NAME>:/esr.crt certificate:server-crt/cisco.crt

            Проверям сертификаты и ключ:

            esr-# sh crypto certificates ca

            File name Issuer From To

            -------------------------------- ------------------------- ------------------------- -------------------------

            ca.crt ru1?0???U????novosibirsk 11 14 03:02:48 2019 GMT 11 11 03:02:48 2029 GMT

            esr# sh crypto certificates server-key

            esr.key Private key: (2048 bit)

            esr-# sh crypto certificates server-crt

            File name Issuer From To

            -------------------------------- ------------------------- ------------------------- -------------------------

            cisco.crt ru1?0???U????novosibirsk 11 14 03:36:48 2019 GMT 11 11 03:36:48 2029 GMT

            esr.crt ru1?0???U????novosibirsk 11 14 03:25:58 2019 GMT 11 11 03:25:58 2029 GMT



            Конфигурация IPsec на ELTEX ESR

            Настроим ISAKMP политику (фаза 1):

            esr(config)# security ike proposal IKEPROP
            esr(config-ike-proposal)# encryption algorithm 3des
            esr(config-ike-proposal)# dh-group 2
            esr(config-ike-proposal)# exit

            Укажем сертификаты и метод аутентификации:

            esr(config)# security ike policy IKEPOLICY
            esr(config-ike-policy)# certificate ca ca.crt
            esr(config-ike-policy)# certificate local-crt esr.crt
            esr(config-ike-policy)# certificate local-crt-key esr.key
            esr(config-ike-policy)# certificate remote-crt cisco.crt
            esr(config-ike-policy)# authentication method rsa-public-key
            esr(config-ike-policy)# proposal IKEPROP
            esr(config-ike-policy)# exit

            Настроим трафик селекторы и режим IPsec:

            esr(config)# security ike gateway IKEGW
            esr(config-ike-gw)# ike-policy IKEPOLICY
            esr(config-ike-gw)# local address 192.0.2.2
            esr(config-ike-gw)# local network 192.168.10.0/24
            esr(config-ike-gw)# remote address 213.0.113.2
            esr(config-ike-gw)# remote network 172.16.10.0/24
            esr(config-ike-gw)# mode policy-based
            esr(config-ike-gw)# exit

            Настроим IPsec политику (фаза 2)

            esr(config)# security ipsec proposal IPSECPROP
            esr(config-ipsec-proposal)# encryption algorithm des
            esr(config-ipsec-proposal)# pfs dh-group 2
            esr(config-ipsec-proposal)# exit

            esr(config)# security ipsec policy IPSECPOLICY
            esr(config-ipsec-policy)# proposal IPSECPROP
            esr(config-ipsec-policy)# exit

            Установим режим установления IPsec - по наличию входного или выходного трафика (route):

            esr(config)# security ipsec vpn IPSECVPN
            esr(config-ipsec-vpn)# mode ike
            esr(config-ipsec-vpn)# ike establish-tunnel route
            esr(config-ipsec-vpn)# ike gateway IKEGW
            esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
            esr(config-ipsec-vpn)# enable
            esr(config-ipsec-vpn)# exit



            Диагностика подключения IPsec VPN

            Проверим доступность IP адресов из LAN сегметов:

            esr# ping 172.16.10.1 source ip 192.168.10.1

            PING 172.16.10.1 (172.16.10.1) from 192.168.10.1 : 56(84) bytes of data.

            .!!!!

            --- 172.16.10.1 ping statistics ---

            5 packets transmitted, 4 received, 20% packet loss, time 4039ms

            rtt min/avg/max/mdev = 4.544/24.296/74.151/28.867 ms

            Проверим статус IPsec VPN соединения:

            esr# sh security ipsec vpn status

            Name Local host Remote host Initiator spi Responder spi State

            ------------------------------- --------------- --------------- ------------------ ------------------ -----------

            IPSECVPN 192.0.2.2 213.0.113.2 0x35475c4c0ed0c90f 0x26487c26958d84a4 Established

            esr# sh security ipsec vpn status IPSECVPN

            Currently active IKE SA:

            Name: IPSECVPN

            State: Established

            Version: v1-only

            Unique ID: 1

            Local host: 192.0.2.2

            Remote host: 213.0.113.2

            Role: Initiator

            Initiator spi: 0x35475c4c0ed0c90f

            Responder spi: 0x26487c26958d84a4

            Encryption algorithm: des

            Authentication algorithm: sha1

            Diffie-Hellman group: 2

            Established: 12 seconds ago

            Rekey time: 12 seconds

            Reauthentication time: 2 hours, 44 minutes and 5 seconds

            Child IPsec SAs:

            Name: IPSECVPN

            State: Installed

            Protocol: esp

            Mode: Tunnel

            Encryption algorithm: des

            Authentication algorithm: sha1

            Rekey time: 42 minutes and 7 seconds

            Life time: 59 minutes and 48 seconds

            Established: 12 seconds ago

            Traffic statistics:

            Input bytes: 336

            Output bytes: 336

            Input packets: 4

            Output packets: 4

            -------------------------------------------------------------

            Источник:
            docs.eltex-co.ru

            [ESR] IP unnumbered
            Имеется маршрутизатор R1 к которому подключен 2 клиента. Клиентам необходимо выделить IP адреса из пула 10.10.10.0/24, но таким образом чтобы они не имели доступ к друг другу. Одним из решений было бы разбить 24 маску на 30, но в таком случае распределение IP адресов крайне не экономично. В данном случае отличным решением будет использование технологии IP unnumbered.

            Задача:

            • Выдать клиенту client1 один IP адрес.
            • Выдать клиенту client2 три IP адреса.

            Решение:

            На маршрутизаторе R1 настроим loopback-интерфейс и повешаем наго IP адрес из пула который будем раздовать другим маршрутизаторам:



                esr-200# config
                esr-200(config)# interface loopback 1
                esr-200(config-loopback)# ip address 10.10.10.254/24
                esr-200(config-loopback)# exit



            Далее настроим интерфейсы к которым подключены клиенты:



                esr-200(config)# interface gigabitethernet 1/0/2
                esr-200(config-if-gi)# ip unnumbered loopback 1
                esr-200(config-if-gi)# ip firewall disable
                esr-200(config-if-gi)# exit
                esr-200(config)# interface gigabitethernet 1/0/3
                esr-200(config-if-gi)# ip unnumbered loopback 1
                esr-200(config-if-gi)# ip firewall disable
                esr-200(config-if-gi)# exit



            И последнее что осталось, это прописать маршрут до IP адресов которые отдаем клиентам:



                esr-200(config)# ip route 10.10.10.1/32 interface gigabitethernet 1/0/2 name client1
                esr-200(config)# ip route 10.10.10.2/32 interface gigabitethernet 1/0/3 name client2
                esr-200(config)# ip route 10.10.10.3/32 interface gigabitethernet 1/0/3 name client2
                esr-200(config)# ip route 10.10.10.4/32 interface gigabitethernet 1/0/3 name client2
                esr-200(config)# exit
                esr-200# commit
                esr-200# confirm



            А теперь осталось настроить у клиента IP адрес 10.10.10.1 с маской 255.255.255.0 и шлюзом 10.0.0.2 (интерфейс R1 смотрящий в интернет). Точно также делаем на всех ПК воторого клиента.

            Источник:
            docs.eltex-co.ru

            [ESR] NHRP (Cisco-HUB, ESR-Spoke)
            Настроить NHRP-туннели между маршрутизатором ESR-Spoke и маршрутизаторами Cisco-HUB и Cisco-Spoke. В качестве динамической маршрутизации необходимо настроить OSPF.

            Схема:

            Задача:

            Настроить NHRP-туннели между маршрутизатором ESR-Spoke и маршрутизаторами Cisco-HUB и Cisco-Spoke. В качестве динамической маршрутизации необходимо настроить OSPF.



            Cisco-HUB:



            1) Конфигурация:

            interface Tunnel1
            ip address 10.10.10.1 255.255.255.0
            no ip redirects
            ip mtu 1472
            ip nhrp authentication password
            ip nhrp map multicast dynamic
            ip nhrp network-id 60
            ip nhrp holdtime 360
            ip nhrp registration no-unique
            ip nhrp registration timeout 60
            ip tcp adjust-mss 1432
            ip ospf network broadcast
            ip ospf priority 255
            tunnel source Ethernet0/0
            tunnel mode gre multipoint
            tunnel key 60
            !
            !
            interface Ethernet0/0
            ip address 192.0.2.2 255.255.255.0
            !
            !
            router ospf 1
            router-id 10.10.10.1
            log-adjacency-changes
            auto-cost reference-bandwidth 10000
            network 10.10.10.1 0.0.0.0 area 0
            !
            ip route 192.0.4.0 255.255.255.0 192.0.2.1
            ip route 192.168.32.0 255.255.240.0 192.0.2.1



            2) Информация о состоянии протоколов OSPF и NHRP:

            Router#show ip nhrp
            10.10.10.2/32 via 10.10.10.2
            Tunnel1 created 01:18:10, expire 00:05:14
            Type: dynamic, Flags: registered
            NBMA address: 192.0.4.2
            10.10.10.3/32 via 10.10.10.3
            Tunnel1 created 01:04:52, expire 00:05:44
            Type: dynamic, Flags: unique registered
            NBMA address: 192.168.39.216



            Router#show ip ospf neighbor
            Neighbor ID Pri State Dead Time Address Interface
            10.10.10.2 1 FULL/DROTHER 00:00:34 10.10.10.2 Tunnel1
            10.10.10.3 128 FULL/DR 00:00:31 10.10.10.3 Tunnel1



            ESR-Spoke:



            1) Конфигурация

            esr# show running-config
            router ospf log-adjacency-changes
            router ospf 1
            router-id 10.10.10.3
            area 0.0.0.0
            enable
            exit
            enable
            exit



            interface gigabitethernet 1/0/1
            ip firewall disable
            ip address 192.168.39.216/20
            exit



            tunnel gre 1
            key 60
            ttl 30
            mtu 1472
            multipoint
            ip firewall disable
            local interface gigabitethernet 1/0/1
            ip address 10.10.10.3/24
            ip ospf instance 1
            ip ospf
            ip tcp adjust-mss 1432
            ip nhrp authentication password
            ip nhrp holding-time 360
            ip nhrp map 10.10.10.1 192.0.2.2
            ip nhrp nhs 10.10.10.1/24
            ip nhrp multicast nhs
            ip nhrp enable
            enable
            exit



            ip route 192.0.2.0/24 192.168.39.215
            ip route 192.0.4.0/24 192.168.39.215



            2) Информация о состоянии протоколов OSPF и NHRP:

            esr# show ip ospf neighbors

            Router ID  Pri State    DTime Interface         Router IP

            ---------  --- -----    ----- ----------------- ---------

            10.10.10.1 255 Full/BDR 00:36 gre 1             10.10.10.1



            esr# show ip nhrp
            Tunnel address   NBMA address     Interface Peer type          Expire    Created     Flags
            ---------------- ---------------- --------- --------------- --------- ---------- ---------
            10.10.10.1              192.0.2.2                gre 1     static                 --              --         register,
                                                                                                                                            lower-up,
                                                                                                                                            up



            10.10.10.2              192.0.4.2               gre 1     cached          0:05:49  00:00:10    used,
                                                                                                                                            lower-up,
                                                                                                                                            up





            Cisco-Spoke:



            1) Конфигурация:

            interface Tunnel1
            ip address 10.10.10.2 255.255.255.0
            no ip redirects
            ip mtu 1472
            ip nhrp authentication password
            ip nhrp map 10.10.10.1 192.0.2.2
            ip nhrp map multicast 192.0.2.2
            ip nhrp network-id 60
            ip nhrp holdtime 360
            ip nhrp nhs 10.10.10.1
            ip nhrp registration no-unique
            ip nhrp registration timeout 60
            ip tcp adjust-mss 1432
            ip ospf network broadcast
            tunnel source Ethernet0/0
            tunnel mode gre multipoint
            tunnel key 60
            !
            !
            interface Ethernet0/0
            ip address 192.0.4.2 255.255.255.0
            !
            !
            router ospf 1
            router-id 10.10.10.2
            log-adjacency-changes
            auto-cost reference-bandwidth 10000
            network 10.10.10.2 0.0.0.0 area 0
            !
            !
            ip route 192.0.2.0 255.255.255.0 192.0.4.1
            ip route 192.168.32.0 255.255.240.0 192.0.4.1



            2) Информация о состоянии протоколов OSPF и NHRP:

            Router#show ip ospf neighbor
            Neighbor ID Pri State Dead Time Address Interface
            10.10.10.1 255 FULL/DR 00:00:31 10.10.10.1 Tunnel1



            Router#show ip nhrp
            10.10.10.1/32 via 10.10.10.1
            Tunnel1 created 01:36:26, never expire
            Type: static, Flags: used
            NBMA address: 192.0.2.2
            10.10.10.2/32 via 10.10.10.2
            Tunnel1 created 00:01:00, expire 00:04:59
            Type: dynamic, Flags: router unique local
            NBMA address: 192.0.4.2
            (no-socket)
            10.10.10.3/32 via 10.10.10.3
            Tunnel1 created 00:01:00, expire 00:04:59
            Type: dynamic, Flags: router
            NBMA address: 192.168.39.216

            Источник:
            docs.eltex-co.ru

            [ESR] OpenVPN server ESR и tunnel OpenVPN ESR
            Задача: Необходимо организовать возможность подключения по OpenVPN к головному офису клиентов удаленного офиса, и клиентов подключенных непосредственно к сети Интернет. В головном офисе через интерфейс gi1/0/1 с белым IP адресом 10.10.0.10/8 у нас имеется выход в интернет.

            Решение:

            Первым делом настроим OpenVPN сервер на примере маршрутизатора ESR-200. Для этого нам понадобятся заранее выработанные сертификаты и ключи(ca.crt, dh.pem, server.key, client.key, server.crt, client.crt, ta.key).

            Загрузим сертификаты на маршрутизатор. Для этого воспользуемся TFTP сервером (также можно загружать сертификаты и через FTP/SCP либо USB/SD).



              esr-200# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
              esr-200# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
              esr-200# copy tftp://192.168.16.10:/server.key certificate:server-key/server.key
              esr-200# copy tftp://192.168.16.10:/server.crt certificate:server-crt/server.crt
              esr-200# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key

            Далее сама настройка:



               esr-200# config
               esr-200(config)# remote-access openvpn GenOffice                                 //Создаем сервер и даем ему имя
               esr-200(config-openvpn-server)# network 10.10.100.0/24                         //Определяем сеть из которой будут выделяться адреса клиентам
               esr-200(config-openvpn-server)# protocol tcp                                            //Выбираем протокол по которому будет работать сервер (tcp/udp)
               esr-200(config-openvpn-server)# tunnel ip                                                 //Выбираем на каком уровне будет работать (l2 ethetnet/l3 ip)
               esr-200(config-openvpn-server)# encryption algorithm aes128                 //Выбираем алгоритм шифрования
               esr-200(config-openvpn-server)# authentication algorithm sha-256          //Алгоритм аутентификации
               esr-200(config-openvpn-server)# certificate ca ca.crt                                //
               esr-200(config-openvpn-server)# certificate dh dh.pem                            //
               esr-200(config-openvpn-server)# certificate server-key server.key           //указываем загруженные ранее сертификаты
               esr-200(config-openvpn-server)# certificate server-crt server.crt              //
               esr-200(config-openvpn-server)# certificate ta ta.key                               //
               esr-200(config-openvpn-server)# security-zone trusted                           //Указываем зону безопасности
               esr-200(config-openvpn-server)# route 192.168.1.0/24                           //Добавляем маршрут на сеть, которая будет доступна для клиентов
               esr-200(config-openvpn-server)# enable                                                 //Включаем сервер



            Предположим что удаленному офису необходимо дать статический IP. Тогда для данного клиента (в примере используется имя сертификата udoffice) необходимо произвести следующие настройки:



                esr-200(config-openvpn-server)# username udoffice
                esr-200(config-openvpn-user)# ip address 10.10.100.202
                esr-200(config-openvpn-user)# exit



            Если говорить о клиентах с интернета, то их много и необходимо, что бы они подключались через один сертификат. Для этого активируем функцию duplicate-cn:



                esr-200(config-openvpn-server)# duplicate-cn
                esr-200(config-openvpn-server)# end
                esr-200# commit
                esr-200# confirm



            На этом настройка сервера завершена. Перейдем к настройке удаленного офиса. Предположем, что там установлен ESR-10. Загрузим на него сертификаты и настроим OpenVPN туннель:



              esr-10# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
              esr-10# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
              esr-10# copy tftp://192.168.16.10:/udoffice.key certificate:client-key/udoffice.key
              esr-10# copy tftp://192.168.16.10:/udoffice.crt certificate:client-crt/udoffice.crt
              esr-10# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key



              esr-10# config
              esr-10(config)# tunnel openvpn 1
              esr-10(config-openvpn)# ip firewall disable
              esr-10(config-openvpn)# remote address 10.10.0.10
              esr-10(config-openvpn)# protocol tcp
              esr-10(config-openvpn)# tunnel ip
              esr-10(config-openvpn)# encryption algorithm aes128
              esr-10(config-openvpn)# authentication algorithm sha-256
              esr-10(config-openvpn)# certificate ca ca.crt
              esr-10(config-openvpn)# certificate dh dh.pem
              esr-10(config-openvpn)# certificate client-key udoffice.key
              esr-10(config-openvpn)# certificate client-crt udoffice.crt
              esr-10(config-openvpn)# certificate ta ta.key
              esr-10(config-openvpn)# enable



            Все настройки клиента должны соответствовать наcтройкам сервера.



                esr-10(config-openvpn)# end
                esr-10# commit
                esr-10# confirm



            Просмотреть статус подключенных клиентов на сервере можно командой show remote-access status openvpn. Статус туннеля на клиенте show tunnels status.



            Пример конфигурации клиента Windows

            Для подключение к OpenVPN серверу с ОС Windows необходимо установить дополнительное ПО. Пример конфигурации:



                Client
                remote 10.10.0.10 1194
                proto  tcp
                dev    tun
                remote-cert-tls server
                ca       ca.crt
                cert     client.crt
                key      client.key
                tls-auth ta.key 1
                cipher AES-128-CBC
                auth SHA256
                verb 3

            Источник:
            docs.eltex-co.ru

            [ESR] Remote Access IPsec VPN
            Remote Access IPsec VPN – сценарий организации временных VPN-подключений, в котором сервер IPsec VPN находится в режиме ожидания входящих подключений, а клиенты осуществляют временные подключения к серверу для получения доступа к сетевым ресурсам.

            Дополнительной особенностью RA IPsec VPN является возможность использования второго фактора аутентификации IPsec – Extended Authentication (XAUTH), вторым фактором аутентификации является пара логин-пароль для клиента IPsec VPN.

            Задача:

            Настроить Remote Access IPsec VPN между R1 и R2 с использованием второго фактора

            аутентификации IPsec - XAUTH. В качестве сервера IPsec VPN настроить маршрутизатор R1, а

            маршрутизатор R2 в качестве клиента IPsec VPN.

            R2 IP-адрес - 120.11.5.1;

            R1 IP-адрес - 180.100.0.1;



            Клиентам IPsec VPN:

            • выдавать адреса из пула подсети 192.0.2.0/24;
            • предоставлять доступ до LAN подсети 10.0.0.0/16;
            • группа Диффи-Хэллмана: 2;
            • алгоритм шифрования: 3DES;
            • алгоритм аутентификации: SHA



            Решение:

            Конфигурирование R1:

            Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

            esr# configure
            esr(config)# security zone untrusted
            esr(config-zone)# exit
            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# security-zone untrusted
            esr(config-if-gi)# ip address 180.100.0.1/24
            esr(config-if-gi)# exit



            Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:



            esr(config)# object-group service ISAKMP
            esr(config-object-group-service)# port-range 500,4500
            esr(config-object-group-service)# exit



            Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IKE-соединения:



            esr(config)# security ike proposal IKEPROP
            esr(config-ike-proposal)# dh-group 2
            esr(config-ike-proposal)# authentication algorithm sha1
            esr(config-ike-proposal)# encryption algorithm 3des
            esr(config-ike-proposal)# exit



            Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы, ключ аутентификации и метод аутентификации XAUTH по ключу.



            esr(config)# security ike policy IKEPOLICY
            esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
            esr(config-ike-policy)# authentication method xauth-psk-key
            esr(config-ike-policy)# proposal IKEPROP
            esr(config-ike-policy)# exit



            Создадим профиль доступа и заведем в нем пару логин и пароль для клиента IPsec VPN:



            esr(config)# access profile XAUTH
            esr(config-access-profile)# user client1
            esr(config-profile)# password ascii-text password123
            esr(config-profile)# exit
            esr(config-access-profile)# exit



            Создадим пул адресов назначения, из которого будут выдаваться IP клиентам IPsec VPN:

            esr-1000(config)# address-assignment pool CLIENT_POOL
            esr-1000(config-pool)# ip prefix 192.0.2.0/24
            esr-1000(config-pool)# exit

            Создадим шлюз протокола IKE. В данном профиле необходимо указать политику протокола IKE, указать локальную подсеть, в качестве удаленной подсети указать пул адресов назначения, задать режим перенаправления трафика в туннель по политике и использование второго фактора аутентификации XAUTH:



            esr(config)# security ike gateway IKEGW
            esr(config-ike-gw)# ike-policy IKEPOLICY
            esr(config-ike-gw)# local address 180.100.0.1
            esr(config-ike-gw)# local network 10.0.0.0/16
            esr(config-ike-gw)# remote address any
            esr(config-ike-gw)# remote network dynamic pool CLIENT_POOL
            esr(config-ike-gw)# dead-peer-detection action clear
            esr(config-ike-gw)# mode policy-based
            esr(config-ike-gw)# xauth access-profile XAUTH
            esr(config-ike-gw)# exit



            Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IPsec-туннеля:



            esr(config)# security ipsec proposal IPSECPROP
            esr(config-ipsec-proposal)# authentication algorithm sha1
            esr(config-ipsec-proposal)# encryption algorithm 3des
            esr(config-ipsec-proposal)# exit



            Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы:



            esr(config)# security ipsec policy IPSECPOLICY
            esr(config-ipsec-policy)# proposal IPSECPROP
            esr(config-ipsec-policy)# exit



            Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и режим ожидания входящего соединения IPsec - by-request. После ввода всех параметров включим туннель командой enable:



            esr(config)# security ipsec vpn IPSECVPN
            esr(config-ipsec-vpn)# mode ike
            esr(config-ipsec-vpn)# ike establish-tunnel by-request
            esr(config-ipsec-vpn)# ike gateway IKEGW
            esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
            esr(config-ipsec-vpn)# enable
            esr(config-ipsec-vpn)# exit



            Разрешим протокол esp и udp порты 500,4500 в конфигурации firewall для установления IPsec VPN:



            esr(config)# security zone-pair untrusted self
            esr(config-zone-pair)# rule 1
            esr(config-zone-pair-rule)# action permit
            esr(config-zone-pair-rule)# match protocol udp
            esr(config-zone-pair-rule)# match destination-port ISAKMP
            esr(config-zone-pair-rule)# enable
            esr(config-zone-pair-rule)# exit
            esr(config-zone-pair)# rule 2
            esr(config-zone-pair-rule)# action permit
            esr(config-zone-pair-rule)# match protocol esp
            esr(config-zone-pair-rule)# enable
            esr(config-zone-pair-rule)# exit
            esr(config-zone-pair)# end



            Конфигурирование R2:

            Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:



            esr# configure
            esr(config)# interface gi 1/0/1
            esr(config-if)# ip address 120.11.5.1/24
            esr(config-if)# security-zone untrusted
            esr(config-if)# exit



            Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:



            esr(config)# object-group service ISAKMP
            esr(config-addr-set)# port-range 500,4500
            esr(config-addr-set)# exit



            Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IKE-соединения:



            esr(config)# security ike proposal IKEPROP
            esr(config-ike-proposal)# dh-group 2
            esr(config-ike-proposal)# authentication algorithm sha1
            esr(config-ike-proposal)# encryption algorithm 3des
            esr(config-ike-proposal)# exit



            Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы, ключ аутентификации, метод аутентификации XAUTH по ключу и режим аутентификации - клиент:



            esr(config)# security ike policy IKEPOLICY
            esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
            esr(config-ike-policy)# authentication method xauth-psk-key
            esr(config-ike-policy)# authentication mode client
            esr(config-ike-policy)# proposal IKEPROP
            esr(config-ike-policy)# exit



            Создадим профиль доступа и заведем в нем пару логин и пароль:



            esr(config)# access profile XAUTH
            esr(config-access-profile)# user client1
            esr(config-profile)# password ascii-text password123
            esr(config-profile)# exit
            esr(config-access-profile)# exit



            Создадим интерфейс loopback для терминации IP адреса, полученного от IPsec VPN сервера:



            esr(config)# interface loopback 8
            esr(config-loopback)# exit



            Создадим шлюз протокола IKE. В данном профиле указывается политика, интерфейс терминации, режим динамического установления удаленной подсети, выбор профиля доступа для XAUTH и режим перенаправления трафика в туннель по политике:



            esr(config)# security ike gateway IKEGW
            esr(config-ike-gw)# ike-policy IKEPOLICY
            esr(config-ike-gw)# assign-interface loopback 8
            esr(config-ike-gw)# local address 120.11.5.1
            esr(config-ike-gw)# remote address 180.100.0.1
            esr(config-ike-gw)# remote network dynamic client
            esr(config-ike-gw)# mode policy-based
            esr(config-ike-gw)# xauth access-profile xauth client client1
            esr(config-ike-gw)# exit



            Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IPsec-туннеля:



            esr(config)# security ipsec
            esr(config-ipsec-proposal)#
            esr(config-ipsec-proposal)#
            esr(config-ipsec-proposal)#
            proposal IPSECPROP
            authentication algorithm md5
            encryption algorithm aes128
            exit



            Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы:



            esr(config)# security ipsec policy IPSECPOLICY
            esr(config-ipsec-policy)# proposal IPSECPROP
            esr(config-ipsec-policy)# exit



            Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включимтуннель командой enable:



            esr(config)# security ipsec vpn IPSECVPN
            esr(config-ipsec-vpn)# mode ike
            esr(config-ipsec-vpn)# ike establish-tunnel immediate
            esr(config-ipsec-vpn)# ike gateway IKEGW
            esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
            esr(config-ipsec-vpn)# enable
            esr(config-ipsec-vpn)# exit



            Разрешим протокол esp и udp порты 500,4500 в конфигурации firewall для установления IPsec VPN:

            esr(config)# security zone-pair untrusted self
            esr(config-zone-pair)# rule 1
            esr(config-zone-pair-rule)# action permit
            esr(config-zone-pair-rule)# match protocol udp
            esr(config-zone-pair-rule)# match destination-port ISAKMP
            esr(config-zone-pair-rule)# enable
            esr(config-zone-pair-rule)# exit
            esr(config-zone-pair)# rule 2
            esr(config-zone-pair-rule)# action permit
            esr(config-zone-pair-rule)# match protocol esp
            esr(config-zone-pair-rule)# enable
            esr(config-zone-pair-rule)# exit
            esr(config-zone-pair)# end



            Состояние туннеля можно посмотреть командой:

            esr# show security ipsec vpn status IPSECVPN

            Конфигурацию туннеля можно посмотреть командой:

            esr# show security ipsec vpn configuration IPSECVPN

            Источник:
            docs.eltex-co.ru

            [ESR] Как задать тип инкапсуляции и VLAN для созданного сабинтерфейса?
            При создании сабинтерфейса тип инкапсуляции и VLAN ID задается автоматически, индекc сабинтерфейса является идентификатором VID.

            Начиная с версии ПО 1.6 введены режимы работы физичиских интерфейсов: маршрутизируемый и коммутируемый порт. Создание сабинтерфейсов доступно только для маршрутизиремого порта:



            ESR(config)# interface gigabitethernet 1/0/1
            ESR(config-if-gi)# mode routerport
            ESR(config-if-gi)# exit
            ESR(config)# interface gigabitethernet 1/0/1.100
            ESR(config)#



            Изменения конфигурации вступают в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Источник:
            docs.eltex-co.ru

            [ESR] Конвертировать один VLAN в другой (VLAN map)
            Задача: Необходимо связать разные VLAN в одну подсеть на уровне L2 - объеденить в бродкаст домен.

            Решение:

            Для решения поставленной задачи будем использовать бридж и саб интерфейсы (число саб интерфейсов соответствует числу VLAN ID, которые необходимо объеденить, в примере их два).

            1) на маршрутизаторе создаем бридж:

            bridge 3
            ip firewall disable
            enable
            exit

            2) создаем на маршрутизаторе саб интерфейсы и привязываем их к бриджу:

            interface gigabitethernet 1/0/4.1001
            bridge-group 3
            exit
            interface gigabitethernet 1/0/4.1002
            bridge-group 3
            exit

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Теперь фреймы ( в том числе броадкаст) будут распространяться между VLAN 1001 и 1002.

            Примечание: На bridge 3 можно навесить IP адрес и внести его в зону безопасности или оставить firewall отключенным:

            bridge 3
            security-zone trusted
            ip address 192.0.2.254/24
            enable
            exit

            Теперь после применения конфигурации, IP 192.0.2.254 можно использовать, например, как шлюз для подсети из VLAN 1001 и 1002, и маршрутизировать трафик далее.

            Источник:
            docs.eltex-co.ru

            [ESR] Конфигурация NTP
            Задача: Настроить синхронизацию времени по протоколу NTP

            Решение:

            Предварительно настроен ip адрес на интерфейсе gigabitethernet 1/0/1 - 192.168.0.10/24. Сервер NTP(источник синхронизации) имеет ip адрес 192.168.0.1/24

            Конфигурация NTP на маршрутизаторе ESR:

            Включение синхронизации системных часов с удаленными серверами

            esr(config)# ntp enable

            Настроика NTP сервера

            esr-(config)# ntp server 192.168.0.1

            Указать предпочтительность данного NTP сервера(необезательно)

            esr-1000(config-ntp)# prefer

            Указать интервал времени между отправкой сообщений NTP-серверу

            esr(config-ntp)# minpoll 4

            esr(config-ntp)# end

            esr# commit

            esr# confirm

            Команда для просмотра текущей конфигурацию протокола NTP:

            esr# show ntp configuration

            Команда для просмотра текущего состояние NTP-серверов (пиров):

            esr# show ntp peers

            При использовании firewall необходимо разрешить входящий трафик по

            протоколу UDP с портом назначения 123:

            security zone untrust

            exit

            object-group service NTP

            port-range 123

            exit

            interface gigabitethernet 1/0/1

            security-zone untrust

            ip address 192.168.0.10/24

            exit

            security zone-pair untrust self

            rule 10

            action permit

            match protocol udp

            match source-address any

            match destination-address any

            match source-port any

            match destination-port NTP

            enable

            exit

            exit

            Источник:
            docs.eltex-co.ru

            [ESR] Ограничение трафика по URL
            В случае необходимости ограничить доступ к ресурсам по URL, возможно использовать функционал ip http/https proxy.

            В данном примере производится ограничения доступа к определенным ресурсам(YouTube, ВКонтакте) на интерфейсе gi 1/0/2 при запросе(Хост), доступ ко всем прочим ресурсам не ограничивается(default action permit в конфигурации ip http profile Test). В object-group url Black ресурс YouTube указан в формате regexp:



            esr# sh running-config

            object-group url Black
              url https://vk.com/
              regexp 'youtube.com'
            exit

             ip http profile Test
             default action permit
              urls local Black action deny
            exit

             interface gigabitethernet 1/0/1
              description "to_WAN"
              ip firewall disable
              ip address 192.0.2.1/30
            exit

             interface gigabitethernet 1/0/2
              description "to_LAN"
              ip firewall disable
              ip address 192.168.0.10/24
              ip http proxy Test
              ip https proxy Test
            exit

             nat source
              ruleset test
               to interface gigabitethernet 1/0/1
                rule 1
                  action source-nat interface
                  enable
               exit
              exit
            exit

             ip route 0.0.0.0/0 192.0.2.2



            Проверка работоспособности производилась на версии ПО 1.14.5.

            Источник:
            docs.eltex-co.ru

            [ESR] Передача потока E1 через IP-сеть с использованием маршрутизаторов серии ESR и SFP-модулей ToPGATE-SFP
            Исходное состояние: Между марршрутизаторами организована IP-связность Firewall отключен Для обмена маршрутной информацией запущен протокол OSPF.

            Конфигурации маршрутизаторов:

            hostname routerA

            system jumbo-frames

            router ospf 1
              router-id 192.168.54.1
              area 0.0.0.0
                enable
              exit
              enable
            exit



            interface gigabitethernet 1/0/1
              ip firewall disable
              ip address 192.168.54.1/30
              ip ospf instance 1
              ip ospf
            exit



            hostname routerB

            system jumbo-frames

            router ospf 1
              router-id 192.168.54.2
              area 0.0.0.0
                enable
              exit
              enable
            exit

             interface gigabitethernet 1/0/1
              ip firewall disable
              ip address 192.168.54.2/30
              ip ospf instance 1
              ip ospf
            exit

            1. Установить SFP-модуль ToPGATE-SFP в routerA (для примера будет использоваться интерфейс gi1/0/5) и подождать 15 секунд.
            2. Для подключения к SFP-модулю на интерфейсе маршрутизатора настроить IP-адрес 192.168.0.23/24



            interface gigabitethernet 1/0/5
              ip firewall disable
              ip address 192.168.0.23/24
            exit

            1. Настроить IP-связность между routerA и SFP-модулем без использования IP-адресов по умолчанию. Для примера будет использоваться адресация в подсети 172.16.16.0/30

            3.1. Подключиться из CLI ESR к CLI SFP-модуля по протоколу telnet на IP-адрес по умолчанию 192.168.0.24 используя логин/пароль - admin/admin



            routerA# telnet 192.168.0.24

            Entering character mode
            Escape character is '^]'.

            login: admin
            password:



            Появится меню настройки ToPGATE-SFP

             ..
            |>AAA
            | E1
            | Envir
            | Eth
            | flash
            | IP
            | System
            | TDMoP
            | VLAN



            3.2. Используя клавиши вверх/вниз перейти на раздел меню “IP” и нажать Enter



            |>..
            | current-config
            | hosts
            | stat
            | stored-config



            3.3. Используя клавиши вверх/вниз перейти на раздел меню “stored-config” и нажать Enter



            >..
            | NetworkAddr       192.168.0.24
            | NetworkMask       255.255.255.0
            | DefaultGateway    192.168.0.1
            | DefaultVlanID     0
            | DefaultVlanPri    0
            | PhysicalAddr      54:A5:4B:00:67:6A
            | SecondaryMAC      54:A5:4B:00:67:6B
            | TrustAll          Yes
            | TrustLocal        Yes
            | TrustUnkVlan      Yes
            | DNS1              0.0.0.0

            3.4. Назначить SFP-модулю новый IP-адрес

            Используя клавиши вверх/вниз перейти на раздел меню “NetworkAddr” и нажать Enter



            |---------------------------------------|
            |Enter value:                            |
            |192.168.0.24                          |
            |                                               |
            |---------------------------------------|

            При помощи клавиши backspase удалить IP-адрес по умолчанию (192.168.0.24). Ввести IP-адрес выделенный для IP-связности routerA и ToPGATE-SFP (для примера используется IP-адрес 172.16.16.2/30)

            |---------------------------------------|
            |Enter value:                            |
            |172.16.16.2                            |
            |                                               |
            |---------------------------------------|

            Нажать клавишу Enter.

            3.5. Используя клавиши вверх/вниз перейти на раздел меню “NetworkMask ” и нажать Enter

            |---------------------------------------|
            |Enter value:                            |
            |255.255.255.0                        |
            |                                               |
            |---------------------------------------|

            Исправить маску подсети в соответствии с выделенной маской

            |---------------------------------------|
            |Enter value:                            |
            |255.255.255.252                    |
            |                                               |
            |---------------------------------------|

            Нажать клавишу Enter.

            3.6. Используя клавиши вверх/вниз перейти на раздел меню “DefaultGateway” и нажать Enter

            |---------------------------------------|
            |Enter value:                            |
            |192.168.0.1                            |
            |                                               |
            |---------------------------------------|

            Исправить IP-адрес шлюза по умолчанию, на IP-адрес который будет назначен на gi1/0/5 маршрутизатора

            |---------------------------------------|
            |Enter value:                            |
            |172.16.16.1                            |
            |                                               |
            |---------------------------------------|

            Нажать клавишу Enter.

            3.7. Выйти в основное меню SFP-модуля

            Используя клавиши вверх/вниз перейти на раздел меню “..” и нажать Enter

            |>..
            | current-config
            | hosts
            | stat
            | stored-config

            Используя клавиши вверх/вниз перейти на раздел меню “..” и нажать Enter

            | ..
            |>AAA
            | E1
            | Envir
            | Eth
            | flash
            | IP
            | System
            | TDMoP
            | VLAN

            3.8. Сохранить выполненные настройки последовательным или одновременным нажатием клавиш “ESC” и “s”

            3.9. Выйти из CLI SFP-модуля:

            нажать комбинацию клавиш “CTRL”+”5” и нажать на клавишу “e”.



            Console escape. Commands are:

             l      go to line mode
             c      go to character mode
             z      suspend telnet
             e      exit telnet
            routerA#



            3.10 Извлечь SFP-модуль из маршрутизатора

            3.11. Удалить с интерфейса gi1/0/5 установленный ранее IP-адрес 192.168.0.23/24 и назначить IP-адрес выделенный для IP-связности routerA и ToPGATE-SFP (для примера используется IP-адрес 172.16.16.1/30). Также, на интерфейсе можно включить работу протокола OSPF, для обеспечения IP-связности между ToPGATE-SFP установленных в разных маршрутизаторах.



            routerA# configure
            routerA(config)# interface gigabitethernet 1/0/5
            routerA(config-if-gi)# no ip address 192.168.0.23/24
            routerA(config-if-gi)# ip address 172.16.16.1/30
            routerA(config-if-gi)# ip ospf instance 1
            routerA(config-if-gi)# ip ospf
            routerA(config-if-gi)# end
            routerA# commit
            routerA# confirm



            3.12 Установить обратно SFP-модуль, подождать 15 секунд и проверить IP-связность routerA c SFP-модулем используя команду ping

            routerA# ping 172.16.16.2
            PING 172.16.16.2 (172.16.16.2) 56(84) bytes of data.
            !!!!!
            --- 172.16.16.2 ping statistics ---
            5 packets transmitted, 5 received, 0% packet loss, time 4049ms
            rtt min/avg/max/mdev = 0.268/0.345/0.593/0.125 ms



            1. Повторить все шаги описанные в разделах 1, 2 и 3 но для пары routerB - ToPGATE-SFPиспользуя другую подсеть для IP-связности (для примера 172.16.16.4/30)
            2. Проверить результаты конфигурирования:

            5.1. Итоговые конфигурации маршрутизаторов должны содержать необходимые команды:

            hostname routerA

              system jumbo-frames

              outer ospf 1
              router-id 192.168.54.1
              area 0.0.0.0
                enable
              exit
              enable
            exit



            interface gigabitethernet 1/0/1
              ip firewall disable
              ip address 192.168.54.1/30
              ip ospf instance 1
              ip ospf
            exit



            interface gigabitethernet 1/0/5
              ip firewall disable
              ip address 172.16.16.1/30
              ip ospf instance 1
              ip ospf
            exit



            hostname routerB

              system jumbo-frames

             router ospf 1
              router-id 192.168.54.2
              area 0.0.0.0
                enable
              exit
              enable
            exit



            interface gigabitethernet 1/0/1
              ip firewall disable
              ip address 192.168.54.2/30
              ip ospf instance 1
              ip ospf
            exit
            interface gigabitethernet 1/0/5
              ip firewall disable
              ip address 172.16.16.5/30
              ip ospf instance 1
              ip ospf
            exit

            5.2. В таблицах маршрутизации каждого ESR должна быть информация о подсети, настроенной на другом ESR

            routerA# show ip route
             Codes: C - connected, S - static, R - RIP derived,
                    O - OSPF derived, IA - OSPF inter area route,
                    E1 - OSPF external type 1 route, E2 - OSPF external type 2 route
                    B - BGP derived, D - DHCP derived, K - kernel route, V - VRRP route
                    * - FIB route

             C     * 192.168.54.0/30    [0/0]                dev gi1/0/1                                 [direct 00:00:46]
            O     * 172.16.16.4/30       [150/20]          via 192.168.54.2 on gi1/0/1       [ospf1 01:15:59]  (192.168.54.2)
            C     * 172.16.16.0/30       [0/0]                dev gi1/0/5                                 [direct 01:02:56]



            routerB# sh ip route
             Codes: C - connected, S - static, R - RIP derived,
                    O - OSPF derived, IA - OSPF inter area route,
                    E1 - OSPF external type 1 route, E2 - OSPF external type 2 route
                    B - BGP derived, D - DHCP derived, K - kernel route, V - VRRP route
                    * - FIB route

             C     * 192.168.54.0/30    [0/0]                dev gi1/0/1                                 [direct 03:36:24]
            C     * 172.16.16.4/30       [0/0]                dev gi1/0/5                                 [direct 05:20:28]
            O     * 172.16.16.0/30       [150/20]          via 192.168.54.1 on gi1/0/1       [ospf1 05:07:29]  (192.168.54.1)



            1. Настроить "проброс" потока E1 между SFP-модулями ToPGATE-SFP

            6.1. Подключиться по telnet к SFP-модулю установленному в routerA используя логин/пароль - admin/admin



            routerA# telnet 192.168.0.24

            Entering character mode
            Escape character is '^]'.

             login: admin
            password:



            6.2. Перемещаясь по меню способом описанным в разделе 3 перейти в TDMoP --> 0 --> config

            6.3. Аналогично действиям описанном в разделе 3 в качестве удаленного IP (RemoteIP), прописать ip-адрес назначенный на SFP-модуль установленный в routerB

            6.4. Аналогично действиям описанном в разделе 3 активировать подключение т.е. Установить для поля “AdminStatus” значение “AdminStatus”

            6.5. Аналогично действиям описанном в разделе 3 для поля “VLANID” установить значение “0”

            6.6. Сохранить выполненные настройки последовательным или одновременным начанием клавишь “ESC” и “s”

            1. Повторить все пункты описанные в разделе 6 для SFP-модуля установленного в routerB, прописав в качестве RemoteIPip-адрес назначенный на SFP-модуле установленном в routerA
            2. Возможно потребуется произвести настройки в разделе “E1” основного меню но это зависит от конфигурации E1 интерфейсов оборудования подключаемого к ToPGATE-SFP.

            Источник:
            docs.eltex-co.ru

            [ESR] Применение ESR для нескольких подсетей с разными UpLink'ами
            Задача: Есть 2 аплинка и 2 подсети. Первый аплинк в Интернет без фильтрации, второй аплинк в Интернет с фильтрацией. Необходимо чтобы подсеть 192.168.1.0/24 ходила в "чистый" Интернет, а 192.168.2.0/24 только в фильтрованный.

            [ESR] Применение ESR для нескольких подсетей с разными UpLink'ами

            Для решения задачи будем использовать VRF.

            Для начала создадим на ESR VRF c именем kids:

            esr-12v# config
            esr-12v(config)# ip vrf kids
            esr-12v(config-vrf)# exit

            При необходимости настройки файрвола создадим зоны безопасности. Для внешних интерфейсов untrusted, для внутренних trusted:

            esr-12v(config)# security zone trusted
            esr-12v(config-zone)# exit
            esr-12v(config)# security zone untrusted
            esr-12v(config-zone)# exit

            Также стоит учесть, что для интерфейсов включенных в VRF потребуются свои зоны безопасности. Создадим их и включим в vrf kids.

            esr-12v(config)# security zone trust-kids
            esr-12v(config-zone)# ip vrf forwarding kids
            esr-12v(config-zone)# exit
            esr-12v(config)# security zone untrust-kids
            esr-12v(config-zone)# ip vrf forwarding kids
            esr-12v(config-zone)# exit

            Приступим к настройке интерфейсов для подключения к сети Интернет:

            esr-12v(config)# interface gigabitethernet 1/0/1
            esr-12v(config-if-gi)# ip address 185.16.15.2/30
            esr-12v(config-if-gi)# security-zone untrusted
            esr-12v(config-if-gi)# exit

            Указываем маршрут в интернет:

            esr-12v(config)# ip route 0.0.0.0/0 185.16.15.1



            Приступим к интерфейсу с фильтрованным интернетом. Первым делом включаем необходимый интерфейс в vrf kids:

            esr-12v(config)# interface gigabitethernet 1/0/2
            esr-12v(config-if-gi)# ip vrf forwarding kids
            esr-12v(config-if-gi)# ip address 185.16.20.2/30
            esr-12v(config-if-gi)# security-zone untrust-kids
            esr-12v(config-if-gi)# exit

            Точно также указываем маршрут, но с учетом vrf kids:

            esr-12v(config)# ip route vrf kids 0.0.0.0/0 185.16.20.1

            Создаем интерфейсы под локальные подсети. Подсеть которая будет ходить в фильтрованный интернет необходимо включить в тот же vrf, что и uplink.

            esr-12v(config)# interface gigabitethernet 1/0/3
            esr-12v(config-if-gi)# ip address 192.168.1.1/24
            esr-12v(config-if-gi)# security-zone trusted
            esr-12v(config-if-gi)# exit
            esr-12v(config)# interface gigabitethernet 1/0/4
            esr-12v(config-if-gi)# ip vrf forwarding kids
            esr-12v(config-if-gi)# ip address 192.168.2.1/24
            esr-12v(config-if-gi)# security-zone trust-kids
            esr-12v(config-if-gi)# exit

            Далее для каждой подсети настроим nat source:

            esr-12v(config)# nat source

            esr-12v(config-snat)# ruleset factory

            esr-12v(config-snat-ruleset)# to zone untrusted

            esr-12v(config-snat-ruleset)# rule 10

            esr-12v(config-snat-rule)# action source-nat interface

            esr-12v(config-snat-rule)# enable

            esr-12v(config-snat-rule)# exit

            esr-12v(config-snat-ruleset)# exit



            Для фильтрованного интернета ruleset необходимо таже добавить в vrf kids:

            esr-12v(config-snat)# ruleset kids
            esr-12v(config-snat-ruleset)# ip vrf forwarding kids
            esr-12v(config-snat-ruleset)# to zone untrust-kids
            esr-12v(config-snat-ruleset)# rule 10
            esr-12v(config-snat-rule)# action source-nat interface
            esr-12v(config-snat-rule)# enable
            esr-12v(config-snat-rule)# exit
            esr-12v(config-snat-ruleset)# exit
            esr-12v(config-snat)# exit



            Далее разрешим трафик между зонами безопасности:

            esr-12v(config)# security zone-pair trusted untrusted
            esr-12v(config-zone-pair)# rule 1
            esr-12v(config-zone-pair-rule)# action permit
            esr-12v(config-zone-pair-rule)# enable
            esr-12v(config-zone-pair-rule)# exit
            esr-12v(config-zone-pair)# exit
            esr-12v(config)# security zone-pair trusted trusted
            esr-12v(config-zone-pair)# rule 1
            esr-12v(config-zone-pair-rule)# action permit
            esr-12v(config-zone-pair-rule)# enable
            esr-12v(config-zone-pair-rule)# exit
            esr-12v(config-zone-pair)# exit
            sr-12v(config)# security zone-pair trusted self
            esr-12v(config-zone-pair)# rule 1
            esr-12v(config-zone-pair-rule)# action permit
            esr-12v(config-zone-pair-rule)# enable
            esr-12v(config-zone-pair-rule)# exit
            esr-12v(config-zone-pair)# exit



            Для интерфейсов в vrf kids:

            esr-12v(config)# security zone-pair trust-kids untrust-kids
            esr-12v(config-zone-pair)# rule 1
            esr-12v(config-zone-pair-rule)# action permit
            esr-12v(config-zone-pair-rule)# enable
            esr-12v(config-zone-pair-rule)# exit
            esr-12v(config-zone-pair)# exit
            esr-12v(config)# security zone-pair trust-kids trust-kids
            esr-12v(config-zone-pair)# rule 1
            esr-12v(config-zone-pair-rule)# action permit
            esr-12v(config-zone-pair-rule)# enable
            esr-12v(config-zone-pair-rule)# exit
            esr-12v(config-zone-pair)# exit
            esr-12v(config)# security zone-pair trust-kids self
            esr-12v(config-zone-pair)# rule 1
            esr-12v(config-zone-pair-rule)# action permit
            esr-12v(config-zone-pair-rule)# enable
            esr-12v(config-zone-pair-rule)# exit
            esr-12v(config-zone-pair)# exit
            esr-12v(config)# exit
            esr-12v# commit
            esr-12v# confirm



            В итоге получаем конфигурацию следующего вида:



            esr-12v# show running-config
            ip vrf kids
            exit

             security zone trusted
            exit
            security zone untrusted
            exit
            security zone trust-kids
              ip vrf forwarding kids
            exit
            security zone untrust-kids
              ip vrf forwarding kids
            exit



            interface gigabitethernet 1/0/1
              security-zone untrusted
              ip address 185.16.15.2/30
            exit
            interface gigabitethernet 1/0/2
              ip vrf forwarding kids
              security-zone untrust-kids
              ip address 185.16.20.2/30
            exit
            interface gigabitethernet 1/0/3
              security-zone trusted
              ip address 192.168.1.1/24
            exit
            interface gigabitethernet 1/0/4
              ip vrf forwarding kids
              security-zone trust-kids
              ip address 192.168.2.1/24
            exit
            security zone-pair trusted untrusted
              rule 1
                action permit
                enable
              exit
            exit
            security zone-pair trusted trusted
              rule 1
                action permit
                enable
              exit
            exit
            security zone-pair trust-kids untrust-kids
              rule 1
                action permit
                enable
              exit
            exit
            security zone-pair trust-kids trust-kids
              rule 1
                action permit
                enable
              exit
            exit
            security zone-pair trusted self
              rule 1
                action permit
                enable
              exit
            exit
            security zone-pair trust-kids self
              rule 1
                action permit
                enable
              exit
            exit

            nat source
              ruleset factory
                to zone untrusted
                rule 10
                  description "replace 'source ip'by outgoing interface ip address"
                  action source-nat interface
                  enable
                exit
              exit
              ruleset kids
                ip vrf forwarding kids
                to zone untrust-kids
                rule 10
                  action source-nat interface
                  enable
                exit
              exit
            exit



            ip route 0.0.0.0/0 185.16.15.1
            ip route vrf kids 0.0.0.0/0 185.16.20.1

            Источник:
            docs.eltex-co.ru

            [ESR] Применение конфигурации на ESR, переданной через сеть
            Настройка ESR Пример настройки компьютера на базе OS Linux для tftp и dhcp-серверов Настройка адресации Настройка dhcp-сервера Настройка tftp-сервера

            Настройка ESR

            Для возможности применения конфигурации, переданной через сеть на ESR необходимо:

            1. Подключить ESR к сети с заведомо настроенными dhcp и tftp серверами
            2. Включить dhcp-client на подключенном к сети интерфейсе
            3. Разрешить применение полученной по сети конфигурации командой "boot host auto-config"



            Пример конфигурации на ESR

            esr# sh run
            hostname esr

            boot host auto-config
            interface gigabitethernet 1/0/1
             ip address dhcp
            exit



            При следующем старте ESR:

            1. Применит ip настройки полученные через DHCP-сервер
            2. Скачает файл-конфигурации с TFTP-сервера
            3. Применит новую конфигурацию, полученную от TFTP-сервера



            Пример настройки компьютера на базе OS Linux для tftp и dhcp-серверов

            Задача: Настроить компьютер для выдачи конфигурации ESR по сети



            Настройка адресации

            ip add add 192.168.2.0/24 dev eth0

            где eth0 - сетевая карта компьютера, которая подключена в сеть с ESR



            Настройка dhcp-сервера

            dhcp-сервер вместе с сетевыми реквизитами  дополнительно отдает опций "tftp-server-name", "bootfile-name", с целью сообщить ЕСР параметры подключения к tftp-серверу и имя файла конфигурации, который необходимо загрузить и применить

            В примерах для связи ESR и компьютера (под управлением ОС на базе Linux) использована подсеть 192.168.2.0/24, где сервисы tftp-сервер и dhcp-сервер запущены на компьютере с IP адресом 192.168.2.1, а ESR получает IP-адрес из диапозона: 192.168.2.10-192.168.2.50

            Установка dhcp-сервера:

            sudo apt install -y isc-dhcp-server



            Правка файла-конфигурации:

            nano /etc/dhcp/dhcpd.conf



            /etc/dhcp/dhcpd.conf

            1. subnet168.2.0 netmask 255.255.255.0 {
            2. range 192.168.2.10 192.168.2.50;
            3. option bootfile-name "autoboot.conf";
            4. option tftp-server-name "192.168.2.1";
            5. }

            Запуск сервиса:

            sudo systemctl enable isc-dhcp-server
            sudo systemctl restart isc-dhcp-server



            Настройка tftp-сервера

            Установка сервиса tftp-сервер

            sudo apt install tftpd-hpa -y



            Внесение изменения в файл настройки tftp-сервера

            sudo nano /etc/default/tftpd-hpa



            /etc/default/tftpd-hpa

            1. TFTP_USERNAME="tftp"
            2. TFTP_DIRECTORY="/srv/tftp"
            3. TFTP_ADDRESS=":69"
            4. TFTP_OPTIONS="--ipv4 --secure --create"

            Создание папки, из которой tftp-сервер будет отдавать файлы по протоколу tftp

            sudo mkdir /srv/tftp
            sudo chown tftp:tftp /srv/tftp



            Перезапуск сервиса для применения настроек

            /etc/init.d/tftpd-hpa restart



            Положить в папку для отдачи файлов по tftp-протоколу файл "autoboot.conf" с конфигурацией, которая будет передаваться для применения на ESR

            Проверка, что файл лежит в папке:

            cat /srv/tftp/autoboot.conf
            #!/usr/bin/clash
            #19
            #1.12.0
            #05/11/2020
            #18:20:08
            hostname esr-boot-usb
            interface gigabitethernet 1/0/1
              ip address 192.168.0.1/24

            Источник:
            docs.eltex-co.ru

            [ESR] Пример настройки аутентификации OSPF по MD5
            Настроим аутентификацию сессии OSPF с использованием алгоритма MD5: Настроим key-chain, содержащий необходимый пароль для аутентификации:

            esr(config)# key-chain auth_ospf
            esr(config-keychain)# key 1
            esr(config-keychain-key)# key-string ascii-text password

            Дополняем конфигурацию на необходимом интерфейсе:

            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# ip ospf authentication algorithm md5
            esr(config-if-gi)# ip ospf authentication key-chain auth_ospf



            Изменения конфигурации вступят в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Источник:
            docs.eltex-co.ru

            [ESR] Примеры настройки route-map и prefix-list
            Задача №1 Необходимо разрешить анонс подсетей 172.16.10.0 с префиксом от /24 до /32.

            Решение

            1) При использовании route-map:



            route-map OUT
              rule 1
                match ip address 172.16.10.0/24 le 32
                action permit
              exit
              rule 2
                action deny
              exit
            exit



            Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP):



            router bgp 1
              address-family ipv4
                redistribute connected
                neighbor 192.168.1.10
                  remote-as 2
                  route-map OUT out
                  update-source 192.168.1.1
                  enable
                exit
                enable
              exit
            exit



            Для управления анонсами маршрутной информации рекомендуется использовать route-map.

            2) При использовании prefix-list:



            ip prefix-list OUT
              permit 172.16.10.0/24  le 32
              deny 0.0.0.0/0 ge 1 le 32
            exit



            Добавление фильтрации в конфигурацию процесса маршрутизации(для примера используется BGP)



            router bgp 1
              address-family ipv4
                redistribute connected
                neighbor 192.168.1.10
                  remote-as 2
                  prefix-list OUT out
                  update-source 192.168.1.1
                  enable
                exit
                enable
              exit
            exit



            Задача №2

            Необходимо разрешить анонс всех подсетей.

            Важно! Для разрешения анонса маршрутной информации в протоколах EGP необходимо использовать механизмы фильтрации route-map либо prefix-list.



            Решение

            1) При использовании route-map:



            route-map OUT
              rule 1
                action permit
              exit
            exit



            Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP):



            router bgp 1
              address-family ipv4
                redistribute connected
                neighbor 192.168.1.10
                  remote-as 2
                  route-map OUT out
                  update-source 192.168.1.1
                  enable
                exit
                enable
              exit
            exit



            2) При использовании prefix-list:



            ip prefix-list OUT
              permit  0.0.0.0/0 ge 1 le 32
            exit



            Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP)



            router bgp 1
              address-family ipv4
                redistribute connected
                neighbor 192.168.1.10
                  remote-as 2
                  prefix-list OUT out
                  update-source 192.168.1.1
                  enable
                exit
                enable
              exit
            exit

            Источник:
            docs.eltex-co.ru

            [ESR] Резервирование сессий Firewall в схемах с VRRP
            Рассмотрим схему с резервированием маршрутизатора посредством протокола VRRP (Virtual Router Redundancy Protocol).

            Поскольку на маршрутизаторах серии ESR используется Stateful Firewall, то при переключении мастерства активные сессий будут разрываться.

            Одноко, если VRRP Buckup будет знать об активных сессиях VRRP Master и автоматически поднимет сессии при переходе в состояние VRRP Master, то разрыва сессий не произойдет.

            Для организации отказоустойчивой работы необходимо настроить механизм Firewall failover, рассмотрим на примере вышеприведенной схемы:



            ################################  R1 ######################################

            hostname R1

            object-group service FAILOVER
            port-range 3333
            exit

            object-group network OWN_IP
            ip address-range 192.168.1.148
            exit

            ip firewall failover sync-type unicast
            ip firewall failover source-address 192.168.1.148
            ip firewall failover destination-address 192.168.1.250
            ip firewall failover port 3333
            ip firewall failover vrrp-group 1
            ip firewall failover

            security zone trust
            exit

            interface gigabitethernet 1/0/5.50
            security-zone trust
            ip address 192.168.1.148/24
            vrrp id 1
            vrrp ip 192.168.1.1/32
            vrrp priority 125
            vrrp group 1
            vrrp
            exit



            security zone-pair trust self
            rule 2
            action permit
            match protocol udp
            match source-address any
            match destination-address OWN_IP
            match source-port any
            match destination-port FAILOVER
            enable
            exit
            rule 3
            action permit
            match protocol vrrp
            match source-address any
            match destination-address any
            enable
            exit
            exit



            ################################  R2 ######################################

            hostname R2

            object-group service FAILOVER
            port-range 3333
            exit

            object-group network OWN_IP
            ip address-range 192.168.1.250
            exit

            ip firewall failover sync-type unicast
            ip firewall failover source-address 192.168.1.250
            ip firewall failover destination-address 192.168.1.148
            ip firewall failover port 3333
            ip firewall failover vrrp-group 1
            ip firewall failover

            security zone trust
            exit

            interface gigabitethernet 1/0/5.50
            security-zone trust
            ip address 192.168.1.250/24
            vrrp id 1
            vrrp ip 192.168.1.1/32
            vrrp priority 100
            vrrp group 1
            vrrp
            exit



            security zone-pair trust self
            rule 2
            action permit
            match protocol udp
            match source-address any
            match destination-address OWN_IP
            match source-port any
            match destination-port FAILOVER
            enable
            exit
            rule 3
            action permit
            match protocol vrrp
            match source-address any
            match destination-address any
            enable
            exit
            exit



            Командой show ip firewall failover проверяем наличие обмена между VRRP нодами:



            R1# show vrrp
            Virtual router Virtual IP Priority Preemption State
            -------------- --------------------------------- -------- ---------- ------
            1 192.168.1.1/32 125 Enabled Master



            R1# show ip firewall failover
            Communication interface: gigabitethernet 1/0/5.50
            Status: Running
            Bytes sent: 2944
            Bytes received: 3584
            Packets sent: 225
            Packets received: 141
            Send errors: 0
            Receive errors: 0



            R2# show vrrp
            Virtual router Virtual IP Priority Preemption State
            -------------- --------------------------------- -------- ---------- ------
            1 192.168.1.1/32 100 Enabled Backup



            R2# show ip firewall failover
            Communication interface: gigabitethernet 1/0/5.50
            Status: Running
            Bytes sent: 1072
            Bytes received: 500
            Packets sent: 40
            Packets received: 30
            Send errors: 0
            Receive errors: 0



            Данный механизм поддержан для сервисных маршрутизаторов и для МЭ сертифицированных ФСТЭК по класс 4 тип А.

            Источник:
            docs.eltex-co.ru

            [ESR] Рекомендации по организации доступа до маршрутизатора из публичной сети
            1. В качестве протокола для управления маршрутизатором желательно использовать SSH. Если маршрутизатор подключен к публичной сети (интернет) использование протокола TELNET - крайне опасно.
            1. При подключении маршрутизатора к публичной сети крайне нежелательно открывать доступ до самого маршрутизатора из публичной сети. Если такая необходимость есть - SSH-сервер на маршрутизаторе необходимо запускать на нестандартном TCP-порту (не на 22м)

            Для включения на маршрутизаторе SSH-сервера необходимо добавить в глобальную конфигурацию маршрутизатора следующую команду:

            esr(config)# ip ssh server



            Для запуска SSH-сервера на нестандартном порту, необходимо добавить в глобальную конфигурацию маршрутизатора следующую команду:

            esr(config)# ip ssh port 65022



            В данном примере, 65022 - номер TCP-порта на котором будет доступен протокол SSH.

            По умолчанию на маршрутизаторе указан 22 TCP-порт, который является стандартным для протокола SSH.



            1. При организации доступа до маршрутизатора из публичной сети желательно ограничить список ip-адресов, которым разрешен доступ до маршрутизатора.

            Для примера, на маршрутизаторе уже создан ip-интерфейс, подключенный к публичной сети, и он включен в зону безопасности WAN

            esr(config)# security zone WAN
            esr(config-zone)# exit
            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)#   security-zone WAN
            esr(config-if-gi)#   ip address 192.0.2.1/30
            esr(config-if-gi)# exit
            esr(config)# ip route 0.0.0.0/0 192.0.2.2



            Для разрешения доступа к маршрутизатору из публичной сети с узлов 198.51.100.15 и 203.0.113.74 по протоколу SSH на порт 65022 необходимо применить следующую конфигурацию:

            esr(config)# object-group service SSH
            esr(config-object-group-service)#   port-range 65022
            esr(config-object-group-service)# exit
            esr(config)#
            esr(config)# object-group network REMOTE_SSH
            esr(config-object-group-network)#   ip address-range 198.51.100.15
            esr(config-object-group-network)#   ip address-range 203.0.113.74
            esr(config-object-group-network)# exit
            esr(config)# security zone-pair WAN self
            esr(config-zone-pair)#   rule 10
            esr(config-zone-pair-rule)#     action permit
            esr(config-zone-pair-rule)#     match protocol tcp
            esr(config-zone-pair-rule)#     match source-address REMOTE_SSH
            esr(config-zone-pair-rule)#     match destination-port SSH
            esr(config-zone-pair-rule)#     enable
            esr(config-zone-pair-rule)#   exit
            esr(config-zone-pair)# exit



            Любые изменения конфигурации на маршрутизаторах ESR всупают в силу только после выполнения команды commit и confirm в привеллигированном режиме.



            esr# commit
            esr# confirm

            Источник:
            docs.eltex-co.ru

            [ESR] Создание L2GRE-туннеля на ESR
            Имеется необходимость прокинуть vlan из одного офиса в другой. Один из возможных вариантов на маршрутизаторах ESR - это L2GRE.

            Приступим к настройке маршрутизатора в офисе 1. Допустим, что уже имеется некоторая конфигурация:

            vlan 100
            exit



            bridge 100
             vlan 100
             enable
            exit



            interface gigabitethernet 1/0/1
             ip firewall disable
             ip address 192.168.12.1/24
            exit



            interface gigabitethernet 1/0/2
             mode switchport
             switchport access vlan 100
            exit



            На интерфейсе bridge 100 терменируется vlan 100. Интерфейс gigabitethernet 1/0/1 - аплинк в сторону интернета/канала связи. Создадим GRE туннель и добавим его в соответствующий bridge-groupe.



            tunnel gre 1
             mode ethernet - включаем режим L2.
             bridge-group 100
             local address 192.168.12.1 - адрес интерфейса аплинка
             remote address 192.168.12.2 - внешний адрес маршрутизатора офиса 2.
             enable
            exit



            Теперь приступим к настройке Офиса 2. На нем уже есть конфигурация вида:



            interface gigabitethernet 1/0/1
             ip firewall disable
             ip address 192.168.12.2/24
            exit

            Добавим Vlan 100 на интерфейс, который необходимо включить в этот Vlan и создадим соответствующий bridge:

            vlan 100
            exit

            bridge 100
             vlan 100
             enable
            exit

            interface gigabitethernet 1/0/2
             mode switchport
             switchport access vlan 100
            exit

            Далее аналогичным офису 1 способом создаем туннель:

            tunnel gre 1
             mode ethernet
             bridge-group 100
             local address 192.168.12.2
             remote address 192.168.12.1
             enable
            exit

            Готово.

            Источник:
            docs.eltex-co.ru

            [ESR] Фильтрация по спискам url при работе с BRAS
            При работе BRAS на ESR, есть возможность разрешить или запретить доступ для требуемых url с использованием внешнего HTTP/HTTPS(WEB) сервера, на котором будут храниться списки разрешенных/запрещенных url.

            Принцип конфигурирования:

            • На ESR настраивается функционал BRAS с указанием параметров RADIUS-сервера с настройками абонентов и WEB-сервера содержащего списки разрешенных/запрещенных url.
            • Для абонента BRAS, в настройках RADIUS описываются именf файлов содержащих разрешенные и запрещенные ресурсы.
            • На WEB-сервере размещаются списки разрешенных/запрещенных url с именами, соответствующими настройкам в RADIUS.

            Принцип работы функционала:

            • При авторизации абонента на BRAS:
              • ESR получает от RADIUS-сервера имена имена списков разрешенных/запрещенных url;
              • Скачивает и применяет соответствующие списки разрешенных/запрещенных url для абонента.
            • В момент, когда абонент BRAS запрашивает в интернете тот или иной ресурс, происходит проверка по примененным для него спискам разрешенных/запрещенных url.

            Есть возможность составлять списки разрешенных/запрещенных url в формате regexp.



            1) Конфигурация BRAS на ESR.

            object-group url defaultserv
              url https://eltex-co.ru/
            exit

            syslog console debug

            username techsupport

              password encrypted
            $6$dArYxEkFjWgMtgf8$gtlzWm1YLBrFhqmVdzKu6B7CCBV4TPnYeDK6zCGF3.LuN2NNwFSPZCGatezKJolD4VzeqCKNpNdvOf7q3tF/I1
            exit
            aaa authentication login auth_test radius
            radius-server host 192.168.0.1
              key ascii-text encrypted 8CB5107EA7005AFF
              source-address 192.168.0.10
            exit
            aaa radius-profile bras_radius
              radius-server host 192.168.0.1
            exit
            aaa radius-profile bras_radius_servers
              radius-server host 192.168.0.1
            exit
            das-server das
              key ascii-text encrypted 8CB5107EA7005AFF
            exit
            aaa das-profile bras_das
              das-server das
            exit
            line telnet
              login authentication auth_test
            exit

             tech-support login enable
            ystem fan-speed auto

             vlan 10
            exit



            ip access-list extended BYPASS
              rule 1
                action permit
                match protocol udp
                match source-port 68
                match destination-port 67
                enable
              exit
              rule 2
                action permit
                match protocol udp
                match destination-port 53
                enable
              exit
              rule 3
              exit
            exit



            ip access-list extended INTERNET
              rule 1
                action permit
                enable
              exit
            exit



            subscriber-control filters-server-url http://192.168.0.1:8000/   # запрос списков url с http/https сервера(web сервера)
            subscriber-control
              aaa das-profile bras_das
              aaa sessions-radius-profile bras_radius
              aaa services-radius-profile bras_radius_servers
              nas-ip-address 192.168.0.10
              session ip-authentication
              bypass-traffic-acl BYPASS
              default-service
                class-map BYPASS
                filter-name local defaultserv
                filter-action permit
                default-action redirect https://eltex-co.ru/
                session-timeout 121
              exit
              enable
            exit



            bridge 10
              description LocalNetwork
              vlan 10
              ip firewall disable
              ip address 172.16.0.1/24
              ip helper-address 192.168.16.1
              service-subscriber-control any
              location USER
              enable
            exit



            interface gigabitethernet 1/0/1
              description to_FreeRadius
              ip firewall disable
              ip address 192.168.0.10/24
            exit
            interface gigabitethernet 1/0/3.10
              bridge-group 10
              ip firewall disable
            exit
            interface gigabitethernet 1/0/4
              description WAN
              ip firewall disable
              ip address <ipaddr>
            exit



            security passwords history 0
            nat source
              ruleset factory
                to interface gigabitethernet 1/0/4
                rule 10
                  description "replace 'source ip'by outgoing interface ip address"
                  action source-nat interface
                  enable
                exit
              exit
            exit



            ip route 0.0.0.0/0 <>



            Диагностика:

            esr-1200# show subscriber-control sessions status
            Session id User name IP address MAC address Interface Domain
            -------------------- --------------- --------------- ----------------- ------------------ ---------------
            1224979098644774945 Bras_user 172.16.0.20 a8:f9:4b:ac:9f:33 gi1/0/3.10 --
            1224979098644774944 Bras_user_2 172.16.0.10 a8:f9:4b:ab:a9:ae gi1/0/3.10 --

             esr-1200# show subscriber-control services status
            ervice id Session id Service name User name Quota volume Quota time
            (Bytes) (Seconds)
            -------------------- -------------------- --------------- --------------- -------------- --------------
            1261007895663738900 1224979098644774935 A INTERNET Bras_user -- --
            1261007895663738899 1224979098644774934 A INTERNETDY Bras_user_2 -- --

             esr-1200# clear subscriber-control sessions



            Включение debug:

            esr-1200# debug
            esr-1200(debug)# debug bras error
            esr-1200(debug)# debug bras debug
            esr-1200(debug)# debug bras coa
            esr-1200(debug)# debug bras radius
            esr-1200(debug)# debug bras radius-err
            esr-1200(debug)# debug bras netlink
            esr-1200(debug)# debug bras netlink-err
            esr-1200(debug)# debug bras warn
            esr-1200(debug)# end



            2) Конфигурация freeradius:

            freeradius/users:

            "172.16.0.20" Cleartext-Password := "172.16.0.20"
            User-Name = "Bras_user",
            Session-Timeout = 259200,
            Idle-Timeout = 259200,
            Cisco-Account-Info = "AINTERNET"                          # INTERNET - название сервиса для клиента с ip 172.16.0.20

             "172.16.0.10" Cleartext-Password := "172.16.0.10"
            User-Name = "Bras_user_2",
            Session-Timeout = 259200,
            Idle-Timeout = 259200,
            Cisco-Account-Info = "AINTERNETDY"                        # AINTERNETDY - название сервиса для клиента с ip 172.16.0.10

             INTERNET Cleartext-Password := "INTERNET"
            User-Name = "INTERNET",
            Cisco-AVPair = "subscriber:traffic-class=INTERNET",          #INTERNET - название acl на esr(bras)
            Cisco-AVPair += "subscriber:filter-id=white;subscriber:filter-action=permit",      # white - имя списка доступа url, разрешенных для данного сервиса(INTERNET)
            Cisco-AVPair += "subscriber:filter-id=black;subscriber:filter-action=deny",        # black - имя списка доступа url, запрещенных для данного сервиса(INTERNET)
            Cisco-AVPair += "subscriber:flow-status=enabled"

             INTERNETDY Cleartext-Password := "INTERNETDY"
            User-Name = "INTERNETDY",
            Cisco-AVPair = "subscriber:traffic-class=INTERNET",          #INTERNET - название acl на esr(bras)
            Cisco-AVPair += "subscriber:filter-id=white;subscriber:filter-action=permit",      # white - имя списка доступа url, разрешенных для данного сервиса(INTERNETDY)
            Cisco-AVPair += "subscriber:filter-id=black_2;subscriber:filter-action=deny",      # black_2 - имя списка доступа url, запрещенных для данного сервиса(INTERNETDY)
            Cisco-AVPair += "subscriber:flow-status=enabled"



            freeradius/clients.conf:
            client BRAS {
            ipaddr = 192.168.0.10
            secret = password
            }

            freeradius -X - запуск freeradius в режиме отладки



            3) HTTP/HTTPS(WEB) сервер:

            Запуск web сервера на Linux из деректории /Документы/http

            root@comp:~/Документы/http# python3 -m http.server 8000

            В директории /Документы/http хранятся списки доступа с именами black/black_2/white. URL в списках доступа рекомендуется хранить в формате regexp.

            Источник:
            docs.eltex-co.ru

            [ESR] Фильтрация трафика с помощью firewall в одном широковещательном домене
            Фильтрации трафика в одном широковещательном домене возможно осуществить c помощью zone based firewall и использованием команды ports firewall enable.

            Рассмотрим пример, в котором необходимо Хосту 1 запретить отправлять трафик ICMP, проходящий через ESR, то есть ESR выступает в качестве firewall, а также узла коммутации.  В данном примере используется ESR-1000.



            Конфигурация ESR:

            esr-1000# sh ru
            object-group network host_1
             ip address-range 192.168.1.10
            exit

             system fan-speed auto

             no spanning-tree

             ecurity zone trusted
            exit

            bridge 1
             ports firewall enable
             security-zone trusted
             enable
            exit

            interface gigabitethernet 1/0/23
             mode hybrid
             bridge-group 1
            exit
            interface gigabitethernet 1/0/24
             mode hybrid
             bridge-group 1
            exit
            security zone-pair trusted trusted
             rule 1
              action deny
              match protocol icmp
              match source-address host_1
              enable
             exit
             rule 2
              action permit
              enable
              exit
            exit



            В данной конфигурации блокируется протокол ICMP для ip пакетов, имеющих src ip 192.168.1.10.

            Дамп трафика при запросе по ICMP Хоста 2 с Хоста 1:



            esr-1000# monitor gigabitethernet 1/0/23 protocol icmp packets 4

             17:37:18.952310 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11170, offset 0, flags [DF], proto ICMP (1), length 84)

             192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 1, length 64

             17:37:19.953428 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11270, offset 0, flags [DF], proto ICMP (1), length 84)

             192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 2, length 64

             17:37:20.954509 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11286, offset 0, flags [DF], proto ICMP (1), length 84)

             192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 3, length 64

             17:37:21.955584 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 11370, offset 0, flags [DF], proto ICMP (1), length 84)

             192.168.1.10 > 192.168.1.20: ICMP echo request, id 77, seq 4, length 64



            В данном дампе трафика отсутствуют ICMP echo reply.

            Дамп трафика при запросе по ICMP Хоста 1 с Хоста 2:

            esr-1000# monitor gigabitethernet 1/0/24 protocol icmp packets 4

             17:38:23.125035 a8:f9:4b:aa:38:1c > a8:f9:4b:ac:9f:32, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 3332, offset 0, flags [DF], proto ICMP (1), length 84)

             192.168.1.20 > 192.168.1.10: ICMP echo request, id 32, seq 1, length 64

             17:38:23.125467 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 14488, offset 0, flags [none], proto ICMP (1), length 84)

             192.168.1.10 > 192.168.1.20: ICMP echo reply, id 32, seq 1, length 64

             17:38:24.126133 a8:f9:4b:aa:38:1c > a8:f9:4b:ac:9f:32, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 3383, offset 0, flags [DF], proto ICMP (1), length 84)

             192.168.1.20 > 192.168.1.10: ICMP echo request, id 32, seq 2, length 64

             17:38:24.126536 a8:f9:4b:ac:9f:32 > a8:f9:4b:aa:38:1c, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 14560, offset 0, flags [none], proto ICMP (1), length 84)

             192.168.1.10 > 192.168.1.20: ICMP echo reply, id 32, seq 2, length 64

            Источник:
            docs.eltex-co.ru

            [ESR] Формирование опции для DHCP сервера (options 121)
            Пример формирования 121й опции для DHCP сервера

            option rfc3442-classless-routes
            8, 10, 192,168,1,1,
            16, 192,168, 192,168,1,1,
            12, 172,16, 192,168,1,1,
            24, 192,168,200, 192,168,1,1;



            1. Необходимо перевести в hex payload опции, для этого воспользуемся скриптом:

            # cat hex.py
            def hex_encode(route):
            return b"".join([b"%02x" % octet for octet in route])
            routes = [
            (
            # Paylod:
            8, 10, 192,168,1,1,
            16, 192,168, 192,168,1,1,
            12, 172,16, 192,168,1,1,
            24, 192,168,200, 192,168,1,1
            # end.
            )
            ]
            print(b"".join(hex_encode(route) for route in routes))



            1. Получим байты нагрузки:

            # python hex.py
            080ac0a8010110c0a8c0a801010cac10c0a8010118c0a8c8c0a80101



            1. Сконфигурируем опцию на сервере (Начинаем с "0x" и далее байты, полученные в п.2):

            sh ru dhcp:

            ip dhcp-server pool la
            option 121 hex-bytes 0x080ac0a8010110c0a8c0a801010cac10c0a8010118c0a8c8c0a80101

            В дампе можно посмотреть содержимое передаваемой опции:

            Classless-Static-Route Option 121, length 28: (10.0.0.0/8:192.168.1.1),(192.168.0.0/16:192.168.1.1),(172.16.0.0/12:192.168.1.1),(192.168.200.0/24:192.168.1.1)

            На DHCP клиенте:

            D * 10.0.0.0/8 [1/0] via 192.168.1.1  [static 03:03:31]
            D * 192.168.0.0/16 [1/0] via 192.168.1.1  [static 03:03:31]
            D * 192.168.200.0/24 [1/0] via 192.168.1.1 [static 03:03:31]
            D * 172.16.0.0/12 [1/0] via 192.168.1.1 static 03:03:31]

            Перевод в шеснадцатиричную систему можно выполнить и в ручном режиме, но запись в CLI необходимо начинать с "0x"

            Источник:
            docs.eltex-co.ru

            [ESR] Функциональные лицензии на сервисные маршрутизаторы ESR
            Список доступных функциональных лицензий ESR Поддержка функциональных лицензий на различных моделях ESR Процедура применения лицензии на ESR

            Список доступных функциональных лицензий ESR

            На данный момент для линейки сервисных маршрутизаторов ESR представлены следующие функциональные лицензии:

            • BRAS -
            • BRAS-DEMO -
            • WIFI -
            • WIFI DEMO -
            • WISLA - лицензия активирует возможность конфигурирования IP SLA тестов в режиме wisla.
            • IPS - лицензия открывает доступ к командам настройки системы IDS/IPS.
            • IPS-DEMO - лицензия открывает доступ к командам настройки системы IDS/IPS с ограничением производительности (система IDS/IPS будет работать на одном ядре процессора).
            • AS DEMO - лицензия открывает доступ к командам настройки системы Antispam.



            Поддержка функциональных лицензий на различных моделях ESR

            Доступность вышеописанных лицензий на различных моделях линейки сервисных маршрутизаторов ESR представлена ниже в виде таблицы:



            BRAS-DEMO

            BRAS

            Wi-Fi DEMO

            Wi-Fi

            WISLA

            IPS-DEMO

            IPS

            AS DEMO

            ESR-10

            + +     + + + +

            ESR-12V(F)

            + +     + + + +

            ESR-20

            + +     + + + +

            ESR-21

            + +     + + + +

            ESR-100

            + +     + + + +

            ESR-200

            + +     + + + +

            ESR-1000

            + + + + + + + +

            ESR-1200

            + + + + + + + +

            ESR-1500

            + + + + + + + +
            ESR-1511 + + + + + + + +

            ESR-1700

            + + + + + + + +
            ESR-3100 + + + + + + + +

            Процедура применения лицензии на ESR

            Для применения лицензии на сервисном маршрутизаторе ESR файл с лицензией требуется загрузить на ESR в раздел system:license с помощью команды copy. Поддержана загрузка по сети по протоколам FTP, TFTP, SFTP, SCP, HTTP, а также загрузка с USB и MMC носителя:



            esr# copy tftp://192.168.34.2:/licence system:licence
            |******************************************| 100% (672B) Licence loaded successfully. Please reboot system to apply changes.
            esr-1200#



            После этого добавленную лицензию будет видно в выводе команды show licence:

            esr# show licence
            Active licence not found!



            After reboot:
            -------------------
            Name:    Eltex
            Version: 1.0
            Type:    ESR-1200
            S/N:     NP0C000022
            MAC:     A8:F9:4B:AB:D7:00
            Features:
             IPS - Intrusion Prevention System
            esr#
            esr#

            Для активации загруженной лицензии требуется перезагрузка устройства. После перезагрузки лицензия станет активной:

            esr# show licence
            Licence information
            -------------------
            Name:    Eltex
            Version: 1.0
            Type:    ESR-1200
            S/N:     NP0C000022
            MAC:     A8:F9:4B:AB:D7:00
            Features:
             IPS - Intrusion Prevention System
            esr#
            esr#



            На сервисных маршрутизаторах ESR загружаемая лицензия затирает уже активную лицензию! В случае, если в загружаемой лицензии отсутствует функционал, который был в уже активной лицензии, то после перезагрузки этот функционал перестанет работать:

            esr# show licence
            Licence information
            -------------------
            Name:    Eltex
            Version: 1.0
            Type:    ESR-1200
            S/N:     NP0C000022
            MAC:     A8:F9:4B:AB:D7:00
            Features:
             WIFI - Wi-Fi controller

             After reboot:
            ------------------
            Name:    Eltex
            Version: 1.0
            Type:    ESR-1200
            S/N:     NP0C000022
            MAC:     A8:F9:4B:AB:D7:00
            Features:
             IPS - Intrusion Prevention System
            esr-1200#



            В примере выше после перезагрузки устройства будет заблокирован доступ к функционалу под лицензией WIFI и все текущие настройки в конфигурации, связанные с Wi-Fi, перестанут быть активными.

            Таким образом в случае расширения списка доступного функционала, при обращении в техническую поддержку или коммерческий отдел компании "Eltex" необходимо сообщать информацию о списке уже активных лицензий, чтобы новый лицензионный файл уже содержал используемые функциональные лицензии.

            Источник:
            docs.eltex-co.ru

            [ESR] Закрываются сессии SSH, Telnet, Oracle DB на маршрутизаторе серии ESR
            Stateful Firewall сервисного маршрутизатора ESR закрывает неактивные сессии, в том числе и сессий TCP: SSH, Telnet и т.д.

            Для поддержания сессии в активном состоянии необходимо настроить передачу keepalive пакетов. Опция отправки keepalive настраивается в клиенте SSH, например для клиента PuTTY раздел “Соединение”.

            В свою очередь, на маршрутизаторе можно выставить время ожидания до закрытия активных сессий TCP (в примере выставлен 1 час):

            esr(config)# ip firewall sessions tcp-estabilished-timeout 3600

            Изменения конфигурации вступают в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed



            Размер таблиц активных и конкурирующих сессий можно настраивать:

            esr(config)# ip firewall sessions max-expect
            1-8553600 Size of expectation table

            esr(config)# ip firewall sessions max-tracking
            1-8553600 Size of connection tracking table

            Источник:
            docs.eltex-co.ru

            [ESR] Не удается обновить дату/время по NTP
            В заводской конфигурации (factory-config) прописан параметр: ntp broadcast-client enable

            Данной командой включается режим приёма широковещательных сообщений от NTP-серверов.

            Маршрутизатор работает в качестве NTP-клиента. Если в конфигурации устройства заданы NTP пиры и серверы, то в широковещательном режиме они игнорируются.

            Соответственно, при указании NTP сервера дата и время не обновится.



            ntp enable
              ntp server 115.0.0.2
            exit



            Для устранения проблемы необходимо удалить ntp broadcast-client из конфигурации:

            no ntp broadcast-client enable



            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed



            Необходимо не забывать, что источник синхронизации должен быть достаточно стабильным с небольшим stratum (1-3).

            Источник:
            docs.eltex-co.ru

            [ESR] Не удается получить маршрут по BGP/OSPF, организованному в VRF
            Проблема: Не удалось получить маршруты по BGP и/или OSPF, сконфигурированных в VRF. Соседство успешно устанавливается, но в записи маршрутов в RIB отказано: %ROUTING-W-KERNEL: Can not install route. Reached the maximum number of BGP routes in the RIB

            Решение:

            Необходимо выделить ресурс RIB для VRF, по умолчанию весь RIB выделен под global таблицу маршрутизации.

            Делаем это в режиме конфигурирования VRF:

            esr(config)# ip vrf <NAME>
            esr(config-vrf)# ip protocols ospf max-routes 12000
            esr(config-vrf)# ip protocols bgp max-routes 1200000
            esr(config-vrf)# end

            Изменения конфигурации вступают в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Источник:
            docs.eltex-co.ru

            [ESR] Настройка OpenVPN на ESR
            Алгоритм настройки OpenVPN на сервисных маршрутизаторах Eltex:

            1) Для ОС Windows cкачаем с официального сайта дистрибутив клиента. Для ОС Linux устанавливаем пакет из репозитория разработчика дистрибутива.

            Далее все примеры команд будут приведены для OC Windows, пути расположения файлов будут отличаться в зависимости от особенностей конкретного дистрибутива, информацию о расположении можно получить из соответствующих man страниц.

            2) Устанавливаем программу. Нажимаем кнопку "Customize" и выбираем установку компонента.

            EasyRSA Certificate Management Scripts (специально созданная программа по созданию ключей и сертификатов, которая использует openssl для выполнения действий с ключами и сертификатами) она нам понадобится для генерации ключей и сертификатов.

            3) Указываем путь. В будущем он нам понадобится, поэтому запомните его. В нашем случае мы используем стандартный путь: C:\Program Files\OpenVPN.

            4) После установки заходим в C:\Program files\OpenVPN\easy-rsa (путь, который указали в п. 3 \easy-rsa).

            Открываем vars.example блокнотом и редактируем его (блокнот надо запустить с правами администратора, чтобы иметь права на запись в папку).

            Редактируем строки

            #set_var EASYRSA_REQ_COUNTRY "US"
            #set_var EASYRSA_REQ_PROVINCE "California"
            #set_var EASYRSA_REQ_CITY "San Francisco"
            #set_var EASYRSA_REQ_ORG "Copyleft Certificate Co"
            #set_var EASYRSA_REQ_EMAIL "me@example.net"
            #set_var EASYRSA_REQ_OU "My Organizational Unit"
            #set_var EASYRSA_CA_EXPIRE 3650
            #set_var EASYRSA_CERT_EXPIRE 825
            Убираем знак комментария в начале (#) и задаём требуемые значения:

            • страна
            • регион
            • город
            • организация
            • почта администратора
            • подразделение
            • время действия корневого и пользовательских сертификатов в днях

            Строку #set_var EASYRSA_OPENSSL приводим к виду:
            set_var EASYRSA_OPENSSL "..bin/openssl.exe"
            Сохраняем файл как vars (без расширения!).

            5) Запускаем командную строку от имени администратора, не закрываем окно до конца процесса генерации сертификатов.

            6) Поочерёдно выполняем следующие три команды
            cd: C:\Program files\OpenVPN\easy-rsa (путь, который указали в п. 3 \easy-rsa).
            EasyRSA-Start.bat

            В итоге мы должны увидеть вот такое окно:

            Настройка OpenVPN на ESR Eltex

            7) Инициализируем pki командой ./easyrsa init-pki

            8) Генерируем ключ Диффи Хельмана - команда ./easyrsa gen-dh
            Генерация займёт некоторое время. Дождитесь окончания.

            9) Генерируем ключ центра сертификации (CA) - ./easyrsa build-ca nopass
            На запросы ввода пароля
            Enter PEM pass phrase:
            Verifying - Enter PEM pass phrase:
            придумываем и запоминаем пароль, затем вводим его. На запрос
            Common Name (eg: your user, host, or server name) [Easy-RSA CA]:
            вводим enter

            10) Генерируем сертификат сервера - команда ./easyrsa build-server-full ESR nopass
            На запросы
            Enter PEM pass phrase:
            Verifying - Enter PEM pass phrase:
            придумываем и вводим пароль от сертификата, а на запрос

            Enter pass phrase for c:/Program Files/OpenVPN/easy-rsa/pki/private/ca.key:

            вводим пароль, использованный при генерации СА сертификата. При успешно выполнении увидим текст вида:

            Write out database with 1 new entries

            Data Base Updated

            11) Генерируем сертификат клиента ./easyrsa build-client-full Alli nopass
            Тут важно отметить, что имя сертификата (Alli в данном примере) должно совпадать с именем соответствующего пользователя в настройках OpenVPN сервера на ESR. Ответы на вопросы аналогичны предыдущему пункту. Если пользователей несколько - надо генерировать несколько клиентских сертификатов.

            12) Выходим из оболочкие EasyRSA командой exit
            Генерируем ключ для tls аутентификации:
            ..\bin\openvpn.exe --genkey secret ta.key

            13) Генерация сертификатов окончена.
            Сертификат СА.crt, ключ Диффи Хельмана dh.pem будут находиться в папке C:\Program files\OpenVPN\easy-rsa\pki. Сертификаты сервера и клиентов будут в папке C:\Program Files\OpenVPN\easy-rsa\pki\issued. А ключи - в папке C:\Program Files\OpenVPN\easy-rsa\pki\private. Ключ tls-auth ta.key в папке C:\Program Files\OpenVPN\easy-rsa.

            14) Переходим к настройке ESR.

            Загрузим сертификаты в маршрутизатор. Для этого воспользуемся TFTP сервером (также можно загружать сертификаты и через FTP/SCP либо USB/SD, 192.168.16.10 в данном примере—адрес АРМ с tftp сервером).

            esr-200# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
            esr-200# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
            esr-200# copy tftp://192.168.16.10:/ESR.key certificate:server-key/ESR.key
            esr-200# copy tftp://192.168.16.10:/ESR.crt certificate:server-crt/ESR.crt
            esr-200# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key

            Проверить, что загрузка прошла успешно можно командой

            esr-200# sh crypto certificates
            Type               Total
            ------------     -------
            ca                    1
            dh                    1
            server-key       2
            server-crt        1
            client-key        1
            client-crt         1
            ta                     1
            crl                    0

            Далее выполняем настройку:

            esr-200# config
            esr-200(config)# remote-access openvpn GenOffice // Создаем сервер и даем ему имя
            esr-200(config-openvpn-server)# network 10.10.100.0/24 // Определяем сеть из которой будут выделяться адреса клиентам
            esr-200(config-openvpn-server)# protocol tcp // Выбираем протокол по которому будет работать сервер (tcp/udp)
            esr-200(config-openvpn-server)# tunnel ip // Выбираем на каком уровне будет работать (l2 ethetnet/l3 ip)
            esr-200(config-openvpn-server)# encryption algorithm aes128 //Выбираем алгоритм шифрования
            esr-200(config-openvpn-server)# authentication algorithm sha-256 //Алгоритм аутентификации
            esr-200(config-openvpn-server)# certificate ca ca.crt //
            esr-200(config-openvpn-server)# certificate dh dh.pem //
            esr-200(config-openvpn-server)# certificate server-key ESR.key //Указываем загруженные ранее сертификаты
            esr-200(config-openvpn-server)# certificate server-crt ESR.crt //
            esr-200(config-openvpn-server)# certificate ta ta.key //
            esr-200(config-openvpn-server)# security-zone trusted // Указываем зону безопасности
            esr-200(config-openvpn-server)# route 192.168.1.0/24, 192.168.3.0/24
            // Добавляем маршруты к сетям, которые будут доступны клиентам через удалённое соединение
            esr-200(config-openvpn-server)# enable // Включаем сервер

            Предположим что клиенту необходимо дать статический IP. Тогда для данного клиента (в примере используется имя сертификата Alli) необходимо произвести следующие настройки:

            esr-200(config-openvpn-server)# username Alli
            esr-200(config-openvpn-user)# ip address 10.10.100.202
            esr-200(config-openvpn-user)# exit

            Также, можно указать какую-либо удалённую сеть, находящуюся «за» удалённым клиентом, это делается командой:

            esr-200(config-openvpn-user)# subnet 192.168.3.0/24

            Даже если никаких специфических настроек для клиента не требуется, его всё равно необходимо завести в настройках сервера!

            esr-200(config-openvpn-server)# username Alli
            esr-200(config-openvpn-user)# exit

            Если необходимо, что бы несколько клиентов подключались через один сертификат, то используем опцию duplicate-cn в настройках сервера:

            esr-200(config-openvpn-server)# duplicate-cn
            esr-200(config-openvpn-server)# exit

            В случае, если на внешнем интерфейсе используется межсетевой экран, необходимо разрешить прохождение трафика из зоны внешнего интерфейса (пусть это будет untrusted) к зоне self, в нашем примере - протокол tcp и порт по умолчанию 1194:

            esr-200(config)# object-group service OpenVPN
            esr-200(config-object-group-service)# port-range 1194
            esr-200(config-object-group-service)# exit
            esr-200(config)# security zone-pair untrusted self
            esr-200(config-zone-pair)# rule 100
            esr-200(config-zone-pair-rule)# action permit
            esr-200(config-zone-pair-rule)# match protocol tcp
            esr-200(config-zone-pair-rule)# match destination-port OpenVPN
            esr-200(config-zone-pair-rule)# enable
            esr-200(config-zone-pair-rule)# end
            esr-200# commit
            esr-200# confirm

            Для настройки клиента надо поместить файлы ca.crt, ta.key, и сертификат/ключ пользователя (в нашем примере Alli.crt, Alli.key) в папку OpenVPN\config\client, которая в windows по умолчанию находится в домашней папке пользователя (например для пользователя 123 путь будет C:\Users\123\OpenVPN\config\client) и создать там конфигурационный файл, например ESR-200.ovpn следующего содержания (в строчке remote X.X.X.X заменить на реальный адрес ESR:

            client
            dev tun
            proto tcp
            remote X.X.X.X
            resolv-retry infinite
            nobind
            persist-key
            persist-tun
            ca ca.crt
            remote-cert-tls server
            tls-auth ta.key 1
            data-ciphers-fallback AES-128-CBC
            data-ciphers AES-128-CBC
            auth SHA256
            cert Alli.crt
            key Alli.key

            После сохранения файла настроек в доке панели задач Windows найти значок OpenVPN, щёлкнув правой кнопкой мышки, выбрать нужный сервер (по имени конфигурационного файла, ESR-200 в нашем примере) и нажать подключиться.

            Для настройки openvpn клиента на мобильных устройствах, например iOS, надо скачать клиента из AppStore, а конфигурационный файл привести к так называемому унифицированному формату, добавив в конец строки

            <ca>
            ##
            </ca>
            <cert>
            ####
            </cert>
            <key>
            ####
            </key>
            key-direction 1
            <tls-auth>
            ###
            </tls-auth>

            вставив вместо ### содержимое соответствующих сертификатов - ca.crt, Alli.crt, Alli.key, ta.key в нашем примере.

            Также необходимо закомментировать (или убрать) строки с указанием сертификатов:

            ca ca.crt
            cert Alli.crt
            key Alli.key
            tls-auth ta.key 1

            После этого, полученный файл надо передать на мобильное устройство (проще всего как почтовое вложение, или через iTunes) и открыть установленным OpenVPN клиентом.

            Унифицированный формат файла можно использовать и для конфигурации настольного клиента.

            На маршрутизаторе проверить, что клиент успешно подключен можно командой:

            esr-200# sh remote-access status
            User                  IP-address     Server
            ----------------  ---------------     --------------------------------------
            Alli                    192.168.86.2   openvpn(TulOffice)

            [ESR] ESR-1000. Порты XG (10G) уходят в down после конфигурации LACP
            Проблема: Порты XG в down после конфигурирования LACP на ESR-1000

            Решение: По умолчанию на port-channel установлен режим: speed 1000M, необходимо выставить: speed 10Gесли в port-channel включаем XG интерфейсы.



            esr(config)# interface port-channel 1
            esr(config-port-channel)# speed 10G

            Изменения конфигурации вступают в действие после применения:

            esr# commit
            Configuration has been successfully committed
            esr# confirm
            Configuration has been successfully confirmed

            Источник:
            docs.eltex-co.ru

            [ESR] Возникла ошибка при обновлении через флеш-карту, нужно обновлять через TFTP

            Обновление ESR FSTEC

            >> X-Loader update FAILED!
            Такая ошибка иногда возникает при обновлении ESR через SD-карту.
            Тогда для обновления нужно использовать TPTP-сервер.

            Пошаговая инструкция по обновлению:

            1. К ESR подключить только линк к ПК c tftp-сервером (можно через коммутируемую сеть но на МЭ должен быть активен только один линк).
            2. В рабочую папку tftp-сервера поместить необходимые для обновления файлы (esr200-1.5.4-build42.FSTEC.uboot, esr200-1.5.4-build42.FSTEC.xload, esr200-1.5.5-build4.FSTEC.firmware)
            3. В CLI uboot межсетевого экрана указать ip-адрес назначенный на ПК при помощи команды:

            serverip <IP-адрес ПК>

            4. В CLI uboot межсетевого экрана назначить межсетевому экрану ip-адрес (должен быть из той-же /24 ip-подсети, что и ПК)

            ipaddr <ip-адрес ESR-FSTEC>

            5. В CLI uboot межсетевого экрана проверить связность ESR-FSTEC и ПК

            ping <IP-адрес ПК>

            6. Загрузить необходимые файлы при помощи команды:

            tftp_update_xloader esr200-1.5.4-build42.FSTEC.xload
            tftp_update_uboot esr200-1.5.4-build42.FSTEC.uboot
            tftp_update_firmware esr200-1.5.5-build4.FSTEC.firmware image1
            tftp_update_firmware esr200-1.5.5-build4.FSTEC.firmware image2

            7. Перезагрузить межсетевой экран (ESR)

            reset

            [ESR] Настройка L2TPv3 туннеля между ESR и Cisco

            Задача: соединить ethernet сети, находящиеся за маршрутизаторами в один широковещательный домен. Топология тестовой сети:

            схема
            из картинки следует, что vESR работает в EVE-NG

            настройки VPC1:

            VPCS> sh ip



            NAME        : VPCS[1]

            IP/MASK     : 192.168.1.1/24

            GATEWAY     : 255.255.255.0

            DNS         :

            MAC         : 00:50:79:66:68:02

            LPORT       : 20000

            RHOST:PORT  : 127.0.0.1:30000

            MTU         : 1500



            настройки VPC2:

            VPCS> show ip



            NAME        : VPCS[2]

            IP/MASK     : 192.168.1.2/24

            GATEWAY     : 255.255.255.0

            DNS         :

            MAC         : 00:50:79:66:68:04

            LPORT       : 20000

            RHOST:PORT  : 127.0.0.1:30000

            MTU         : 1500



            Решение: будем использовать туннели L2tvp3, на ESR реализованы статические туннели без сигнализации, поэтому на Cisco также настроем туннель без сигнализации (режим manual).

            Конфигурация Cisco:



            l2tp-class l2tpv3

            !

            pseudowire-class l2tpv3

             encapsulation l2tpv3

             protocol none

             ip local interface FastEthernet0

            !

            interface Ethernet0

             no ip address

             xconnect 172.16.1.2 10 encapsulation l2tpv3 manual pw-class l2tpv3

              l2tp id 10 10

              l2tp cookie local 4 0

              l2tp cookie remote 4 0

            !

            interface FastEthernet0

             ip address 172.16.1.1 255.255.255.252

             speed auto

             no keepalive

            !

            Следует обратить внимание на строки

            l2tp cookie local 4 0

            l2tp cookie remote 4 0

            дело в том, что по-умолчанию Cisco не добавляет L2 sublayer header к туннельному пакету, а ESR ожидает его получить, как это описано в RFC 3931, при такой настройке, в отсутствии заголовка, ESR трактует нулевой cookie как L2SpecificSublayer с Sbit=0 (игнорировать номер последовательности) и отвечает таким же заголовком, который Cisco трактует, как нулевой cookie. В такой настройке туннель работает.

            Конфигурация ESR:

            bridge 1
                        ip firewall disable
                        no spanning-tree
                        enable
            exit

            interface gigabitethernet 1/0/1
                        ip firewall disable
                        ip address 172.16.1.2/30
            exit
            interface gigabitethernet 1/0/2

            mode switchport
            bridge-group 1

            exit

            tunnel 12tpu3 1

            protocol ip
            local session-id 10

            remote session-id 10

            bridge-group 1

            local address 172.16.1.2

            remote address 172.16.1.1

            enable
            exit

            Поверяем связанность:

            VPCS> ping 192.168.1.2



            84 bytes from 192.168.1.2 icmp_seq=1 ttl=64 time=3.851 ms

            84 bytes from 192.168.1.2 icmp_seq=2 ttl=64 time=3.530 ms

            84 bytes from 192.168.1.2 icmp_seq=3 ttl=64 time=2.172 ms

            84 bytes from 192.168.1.2 icmp_seq=4 ttl=64 time=2.282 ms

            84 bytes from 192.168.1.2 icmp_seq=5 ttl=64 time=2.957 ms

            [ESR] Производительность SIP для ESR-12/14V(F)
            В таблице 1 приведены данные количества входящих/исходящих вызовов в зависимости от голосового кодека.
            1 Количество одновременных регистраций 600
            2 Количество одновременных звонков (cps) 28
            3 Количество одновременных звонков (g711<->g711) 44
            4 Количество одновременных звонков (g722<->g726) 25
            5 Количество одновременных звонков (g711<->g726) 32
            6 Количество одновременных звонков (g711<->g722) 25
            7 Количество одновременных звонков без RTP 72

            Источник:
            docs.eltex-co.ru

            [ESR] Различия режимов работы L2-интерфейса access/trunk
            Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

            Режим access

            Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

            При переводе интерфейса в L2-режим работы данный режим является режимом по умолчанию.

            интерфейс gigabitethernet 1/0/1 используется в качестве примера
            esr# configure
            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# mode switchport

            В режиме access L2-интерфейс принимает только ethernet-кадры без VLAN-тега. L2-интерфейс в режиме access отбрасывает любые ethernet-кадры с установленным VLAN-тегом.

            По умолчанию, эти кадры обрабатываются на основе таблицы коммутации VLAN'а по умолчанию (vlan 1). Исходящие Ethernet-кадры отправляются через L2-интерфейc в режиме access без VLAN-тега.

            При необходимости, на L2-интерфейсе в режиме access можно настроить обработку Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.

            интерфейс gigabitethernet 1/0/1 и vlan 100 используются в качестве примера
            esr# configure
            esr(config)# vlan 100
            esr(config-vlan)# exit
            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# mode switchport
            esr(config-if-gi)# switchport access vlan 100

            Режим trunk

            Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

            После переводе интерфейса в L2-режим работы, для перевода из режима access в режим trunk необходимо применить соответствующую команду:

            интерфейс gigabitethernet 1/0/1 используется в качестве примера
            esr# configure
            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# mode switchport
            esr(config-if-gi)# switchport mode trunk

            В режиме trunk, L2-интерфейс может принимать и отправлять как тегированные так и нетегированные ethernet-кадры.

            Для приёма  ethernet-кадров с определенными VLAN-тегами используется следующая команда:

            интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 используются в качестве примера
            esr# configure
            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# mode switchport
            esr(config-if-gi)# switchport mode trunk
            esr(config-if-gi)# switchport trunk allowed vlan add 100-103,107

            После применения вышеуказанной команды L2-интерфейс будет принимать ethernet-кадры с указанными VLAN-тегами и обрабатывать их на основе таблиц коммутации соответствующего VLAN. Отправляться Ethernet-кадры соответствующих VLAN'ов будут с VLAN-тегом.

            Нетегированные ethernet-кадры поступающие на L2-интерфейс в режиме trunk настроенный как указано в примере выше, будут обрабатываться на основе таблицы коммутации VLAN'а по умолчанию (vlan 1). Исходящие Ethernet-кадры VLAN'а по умолчанию (vlan 1) будут отправляться через L2-интерфейс в режиме trunk без VLAN-тега.

            При необходимости, на L2-интерфейсе в режиме trunk можно настроить обработку нетегированных Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.

            интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107, 109 используются в качестве примера
            esr# configure
            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# mode switchport
            esr(config-if-gi)# switchport mode trunk
            esr(config-if-gi)# switchport trunk allowed vlan add 100-103,107
            esr(config-if-gi)# switchport trunk native-vlan 109

            При необходимости, на L2-интерфейсе в режиме trunk можно запретить приём (а следовательно и отправку) нетегированных ethernet-кадров:

            интерфейс gigabitethernet 1/0/1 используется в качестве примера
            esr# configure
            esr(config)# interface gigabitethernet 1/0/1
            esr(config-if-gi)# mode switchport
            esr(config-if-gi)# switchport mode trunk
            esr(config-if-gi)# switchport forbidden default-vlan

            Команда "switchport forbidden default-vlan" актуальна только при отсутствии в конфигурации команды "switchport trunk native-vlan"

            Таким образом, L2-интерфейс в режиме trunk может работать как l2-интерфейс в режиме access если настроен только "switchport trunk native-vlan" и не настроена обработка тегированных кадров при помощи команды "switchport trunk allowed vlan"

            Источник:
            docs.eltex-co.ru

            Оценка товара ( 5 )
            5.0
            Используем маршрутизаторы ESR-1200, которые по BGP обеспечивают связность с соседними автономными системами.
            Маршрутизатор ESR-1200 используем для выхода в интернет и организации VPN.
            MES5332A и MES5324A – коммутаторы агрегации, оба выполняют агрегацию для серверов, соединяют их оптическими линками по 10G каждый (4 линка на каждый сервер). Вместе с ними стоит ESR-1200, который активно выводится в текущие структуры и выполняет роль второго главного маршрутизатора в ядре сети вместе с маршрутизаторами Cisco.
            ESR-1200 более сбалансирован по количеству медных/оптических портов.
            могу сказать что на 1200 у меня сидело человек 20 и не жужжало
            Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
            Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
            Ваш браузер сильно устарел.
            Обновите его до последней версии или используйте другой более современный.
            Пожалуйста, завершите проверку безопасности!
            0
            Корзина
            Наименование Артикул Количество Сравнить
