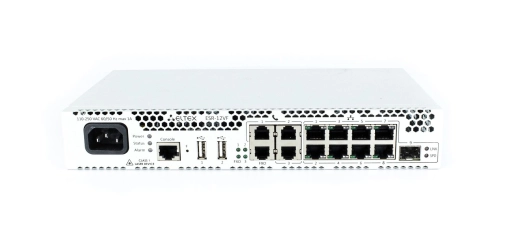

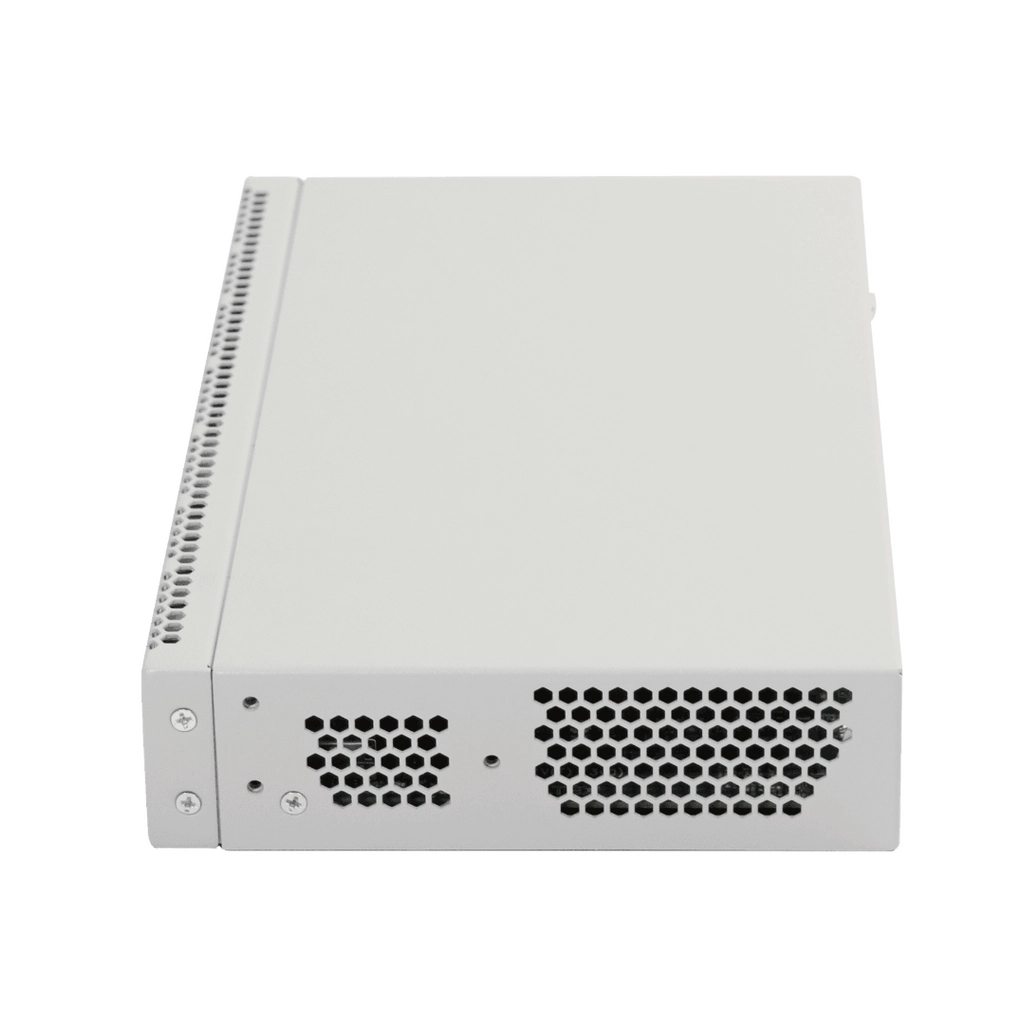

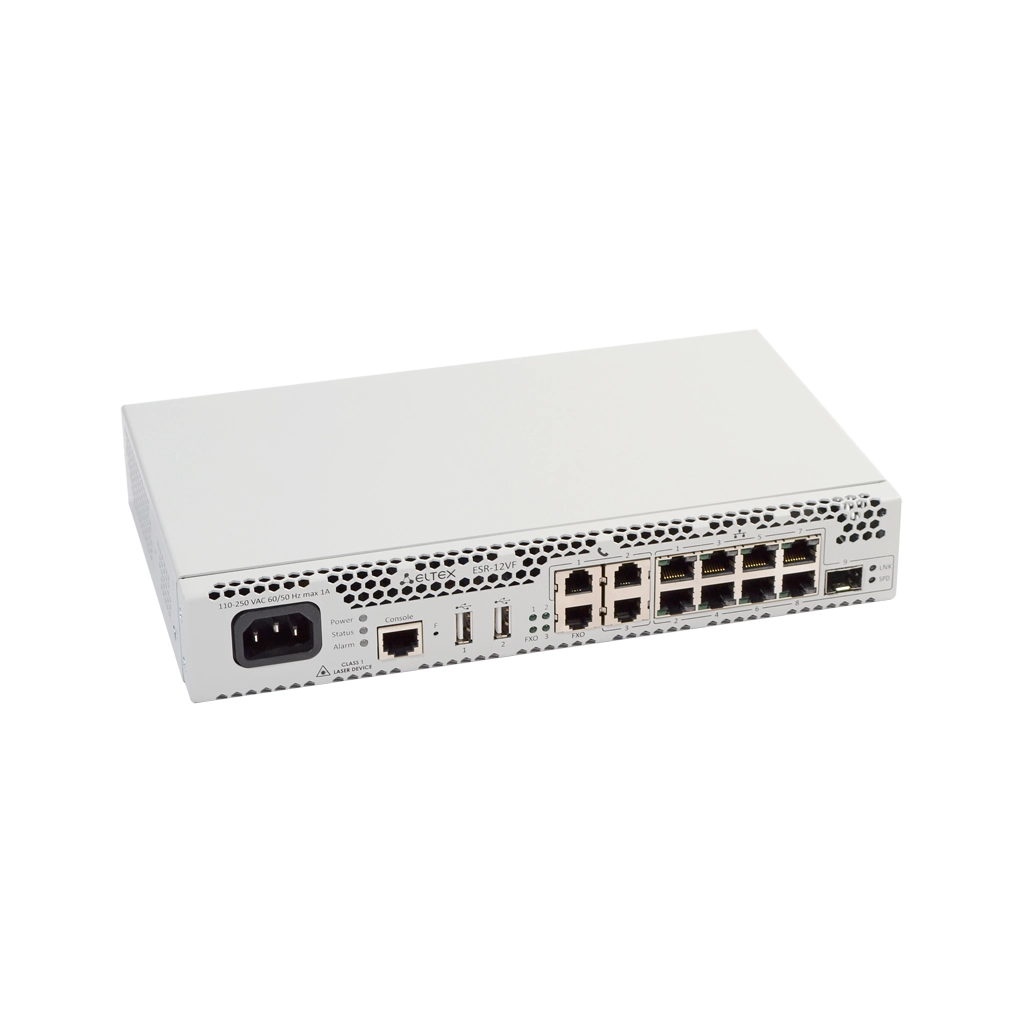

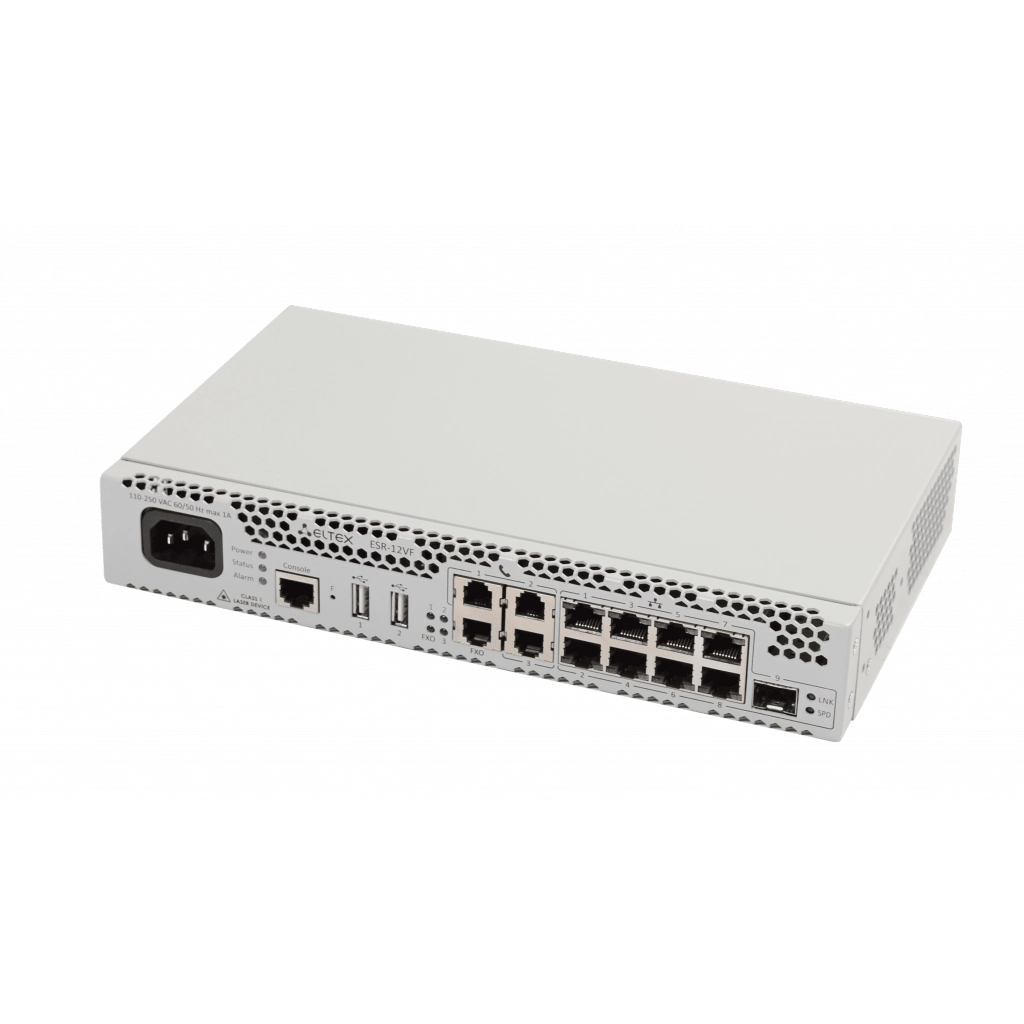

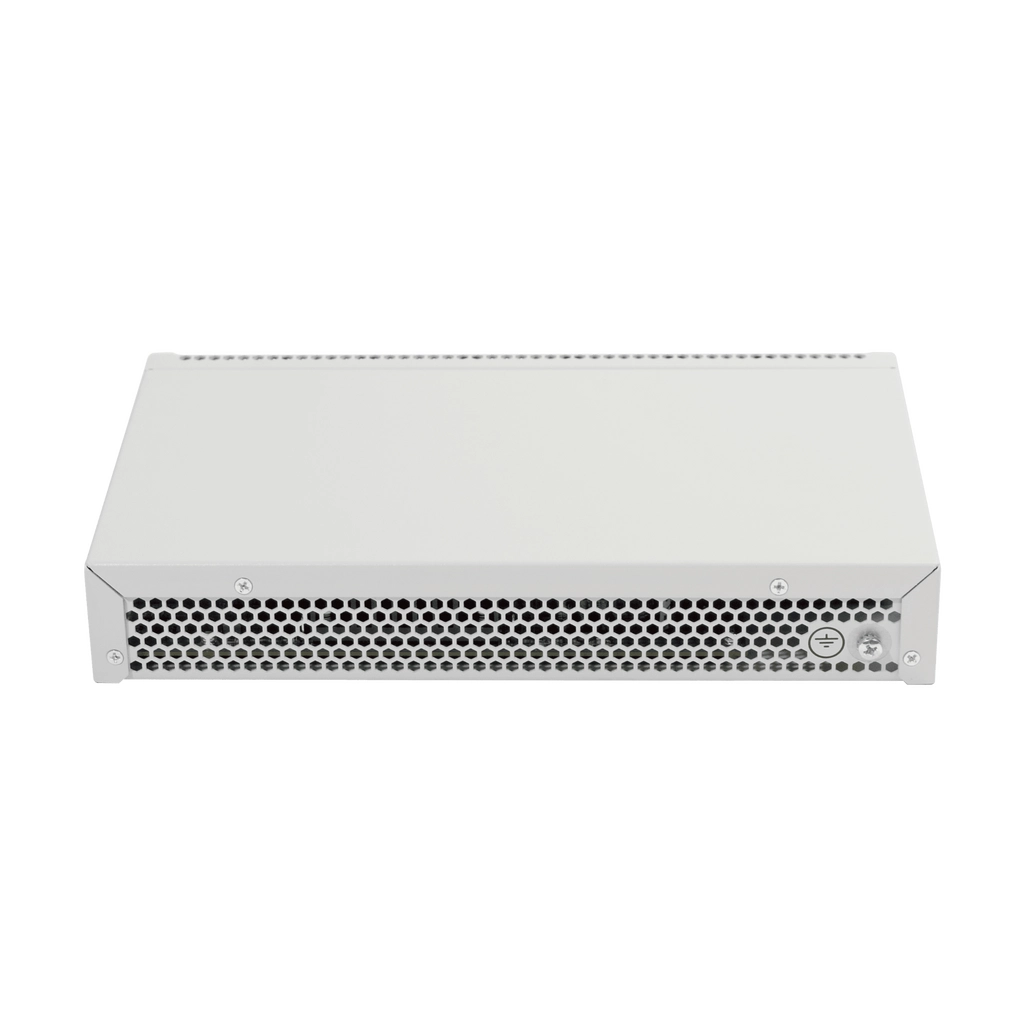

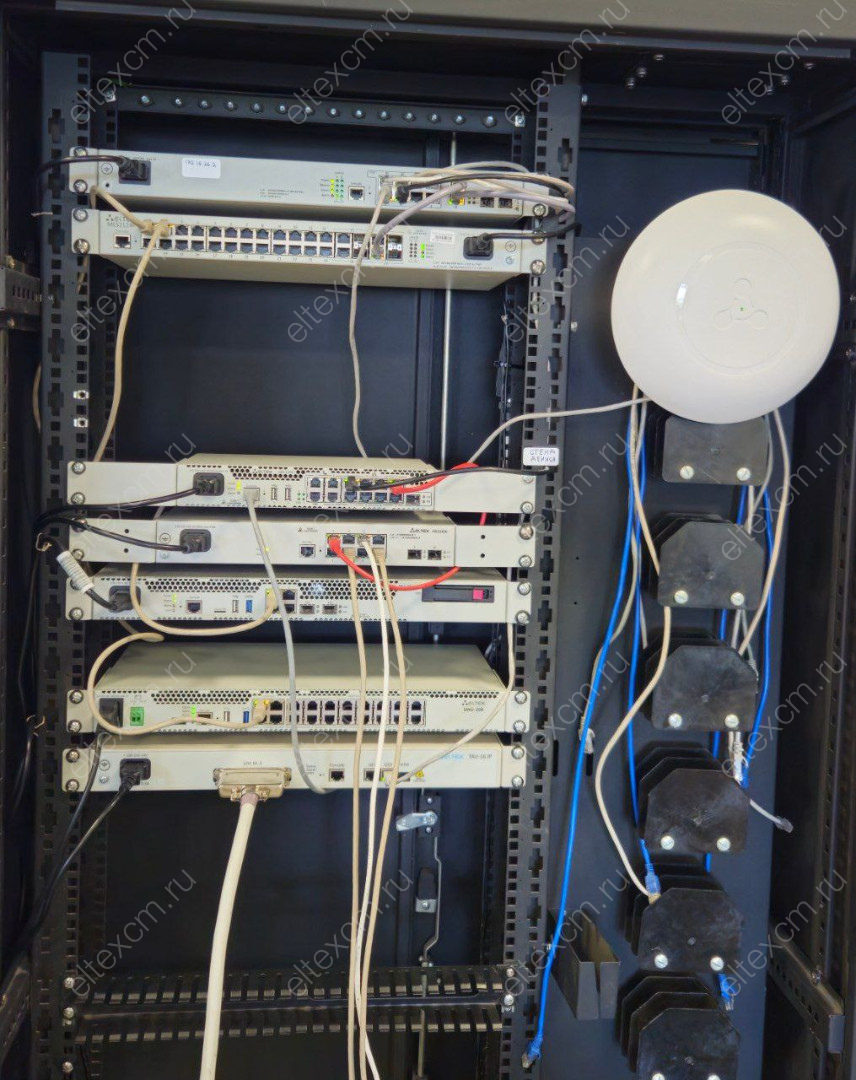

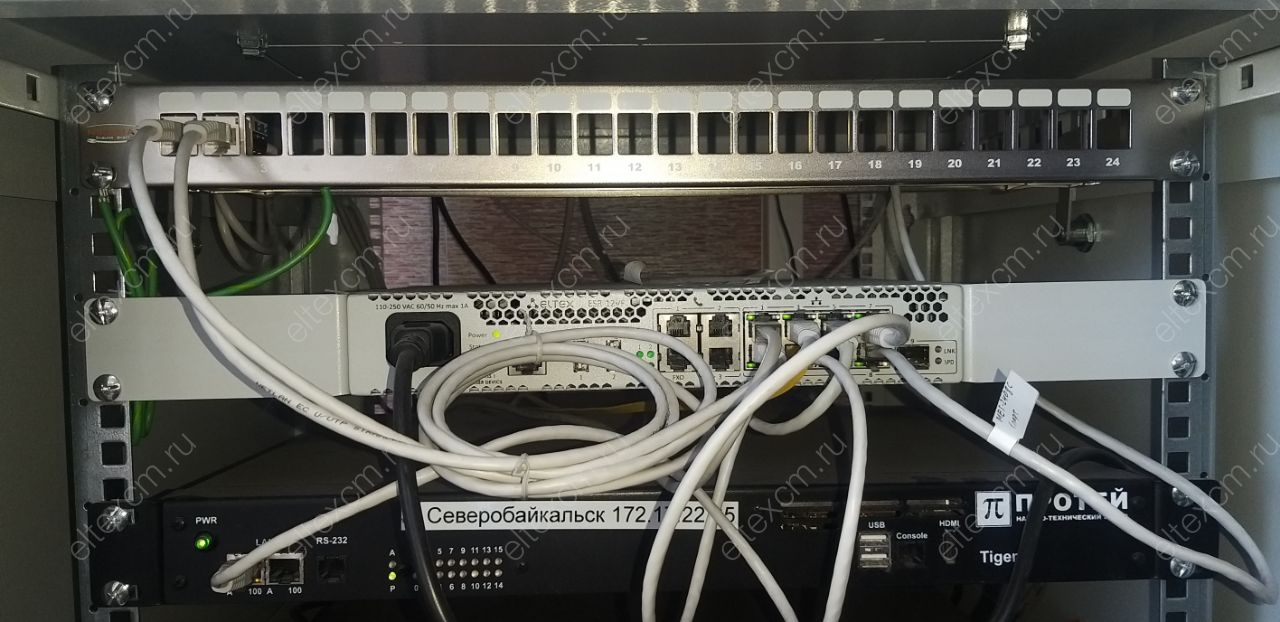

ESR-12VF Сервисный маршрутизатор

ТОРП

ESR-12VF - сервисный маршрутизатор, предназначенный для использования в корпоративных сетях связи для подключения небольших и средних офисов компаний.

ОКПД2 КТРУ: 26.30.11.120-00000002
Eltex
Артикул: ESR-12VF
Отзывов:
Цена:
Гарантия: 12 мес.
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 1 год
Бекетов Максим
Возраст: 32 года
Офис: Новосибирск
Опыт работы с Eltex: 7 лет
Выполненные проекты:
  • Модернизация сети ШПД АО "Концерн "Созвездие"
Самойлов Иван (Новосибирск)
Возраст: 33 года
Офис: Новосибирск
Опыт работы с Eltex: 5 лет
Выполненные проекты:
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Омск
  • Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Воронеж
Монтоев Анатолий (Новосибирск)
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 2 года
Выполненные проекты:
  • Модернизация телефонии в Управлении Гидрометеорологии на базе АТС SMG-1016M
  • Проект бесшовного Wi-Fi роуминга для ВУЗа
  • Модернизация ЛВС для Высшего учебного заведения
Буйнич Алексей (Новосибирск)
Возраст: 36 лет
Офис: Новосибирск
Опыт работы с Eltex: 1 год
Бекетов Максим (Новосибирск)
Скидка с первого заказа!
Мы дилер №1 Eltex
Хит
ТОРП
ESR-10 Сервисный маршрутизатор
4 x 10/100/1000Base-T
2 x 1000Base-X SFP
2 x USB2.0
Хит
ТОРП
ESR-1000 Сервисный маршрутизатор
Сервисный маршрутизатор ESR-1000: 24х1G, 10G Base-R SFP+.NAT, Firewall, функции L2 и L3 маршрутизатора
Хит
ТОРП
ESR-100 Сервисный маршрутизатор
4 x Combo
NAT, Firewall
функции L2 и L3 маршрутизатора
Хит
ТОРП
ESR-200 Сервисный маршрутизатор
4 х 10/100/1000 Base-T
4 x Combo
NAT, Firewall
функции L2 и L3 маршрутизатора
ТОРП
ESR-1200 Маршрутизатор L4, 8 портов SFP+, 12 портов 1G
Сервисный маршрутизатор ESR-1200: 4х combo 10/100/1000BASE-T/1000BaseX, 8х 10GBASE-R SFP+, 12x 10/100/1000BASE-T
ТОРП
ESR-12V Сервисный маршутизатор
8 х 10/100/1000 Base-T
3 x FXS
1 x FXO
ТОРП
ESR-1700 сервисный маршрутизатор
Сервисный маршрутизатор ESR-1700, 4х combo 10/100/1000BASE-T/1000Base-X,8х 10GBASE-R SFP+
ТОРП
ESR-20 Сервисный маршрутизатор
2 х 10/100/1000Base-T
2 x Combo
1 x USB 2.0 | 1 x USB3.0
слот для SD-карт
Хит
ТОРП
ESR-21 Сервисный маршрутизатор
8х10/100/1000Base-T; 4хEthernet 10/100/1000 Base-X (SFP); 1xRS-232 (RJ-45); 3xSerial (RS-232); 2 порта USB2.0
Новинка
ТОРП
ESR-1500 Сервисный маршрутизатор
4х10/100/1000BASE-T, 4хCombo 10/100/1000BASE-T/1000BASE-X, 4х10GBASE-R SFP+
Индивидуальный заказ
ESR-14VF Сервисный маршутизатор
Сервисный маршрутизатор ESR-14VF: 8хEthernet 10/100/1000 Base-T; 4xFXS
Индивидуальный заказ
ТОРП
ESR-1511 сервисный маршрутизатор
Сервисный маршрутизатор ESR-1511, 4x10/100/1000BASE-T, 4хCombo 10/100/1000BASE-T/1000BASE-X, 4х10GBASE-R SFP+, 2x40GBASE-SR4/LR4 QSFP+
Новинка
ТОРП
ESR-3100 сервисный маршрутизатор
Сервисный маршрутизатор ESR-3100, Ethernet 10/100/1000BASE-T (LAN/WAN) - 8,10GBASE-R SFP+/1000BASE-X (LAN/WAN) - 8
Макс. скорость портов 10 G
Downlink порты RJ-45 8
FXO 3
Downlink порты SFP 1
Установка в стойку esr Настольное исполнение
BRAS esr Нет
В реестре Минпромторга (ТОРП) Да
Размер базы FIB 1M
Количество маршрутов BGP 1M
Производительность (фреймы 1518B) Гбит/с 0.3
ФСТЭК Нет
Производительность (фреймы 1518B) k пкт/с 25
Количество портов 1G 9
Производительность (фреймы 70B) Гбит/с 0.02
Производительность (фреймы 70B) k пкт/с 36
Производительность IMIX, Гбит/с 0.15
Производительность IMIX, k пкт/с 12.5
Питание AC
Количество маршрутов OSPF 30k
Количество маршрутов ISIS 30k
Количество маршрутов RIP 10k
FXS 1
IPsec Гбит/с 0.15
Размер коробки ШхВхГ, мм 330 x 85 x 270
Вес брутто, кг 2.42

Обзор линейки ESR



Запись вебинаров "Маршрутизаторы ESR" 1 и 2 часть



Ключевые преимущества

  • Решение для небольших и средних офисов
  • Развитый интерфейс командной строки для управления
  • Гибкое конфигурирование сервисов
  • Возможность сопряжения с оборудованием ведущих производителей
  • Порты FXS для подключения телефонов
  • Порт FXO для резервирования связи
  • Функциональность межсетевого экрана и маршрутизатора

Краткое описание

ESR-12VF - сервисный маршрутизатор, предназначенный для использования в корпоративных сетях связи для подключения небольших и средних офисов компаний. Функциональность межсетевого экрана и маршрутизатора позволяет обеспечить безопасность при различных вариантах подключения через сеть Интернет.

ESR-12VF имеет в составе порты FXS, что позволяет установить в офисе до трех аналоговых телефонных аппаратов и подключить их к корпоративной телефонной сети без применения отдельных телефонных шлюзов. Наличие порта FXO позволяет зарезервировать телефонное подключение по аналоговой линии в случае отсутствия связи до центральной АТС.

Пакетный процессор Broadcom NS+ (BCM58625)

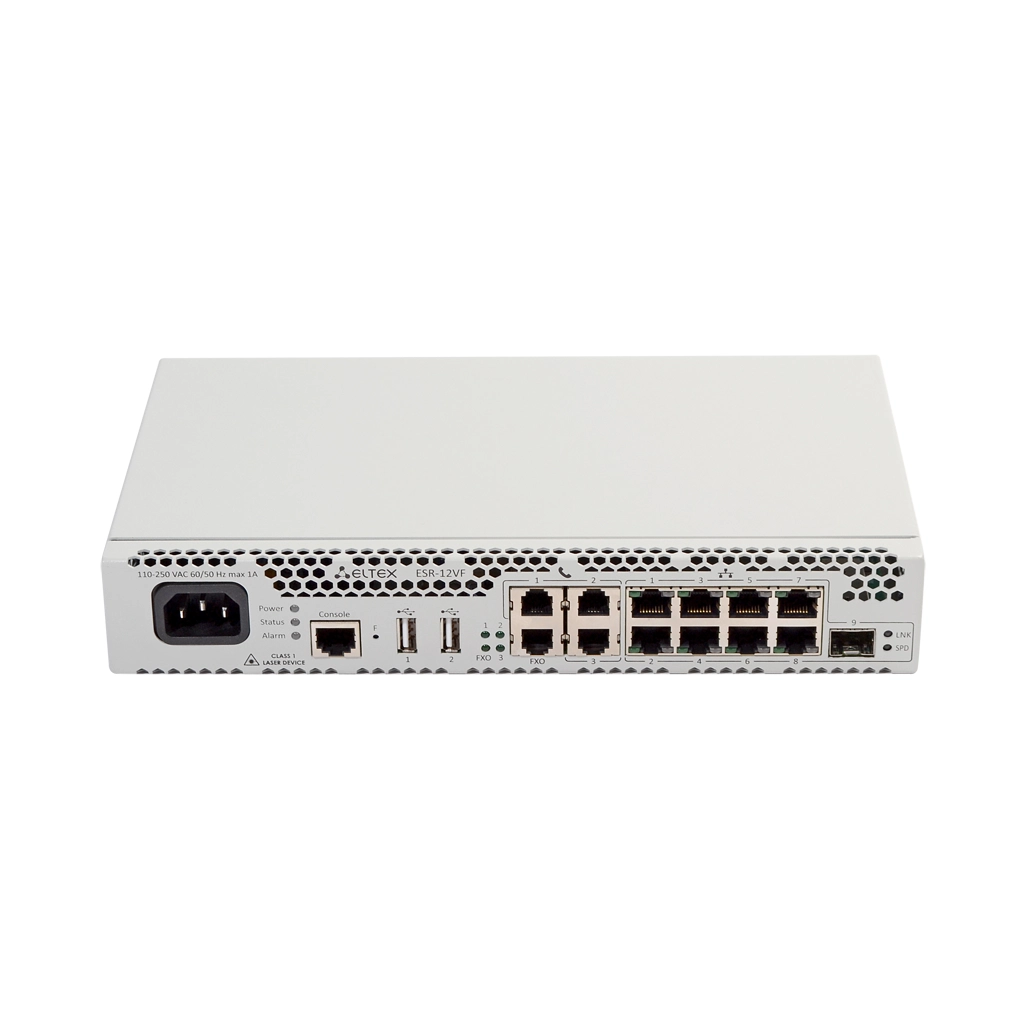

Интерфейсы
  • 8хEthernet 10/100/1000BASE-T
  • 1xEthernet 1000BASE-X SFP
  • 1xConsole (RJ-45)
  • 3xFXS
  • 1xFXO
  • 2хUSB 2.0
    Подключаемые интерфейсы
    • USB 3G/4G/LTE модем
    • E1 TopGate SFP
    Производительность
    • Производительность Firewall/NAT/маршрутизации (фреймы 1518B) - 0,98 Гбит/c; 81k пкт/с
    • Производительность Firewall/NAT/маршрутизации (фреймы 70B) - 68 Мбит/c; 115k пкт/c
    • Производительность L2 коммутации (фреймы 1518B) - 0,98 Гбит/c; 81k пкт/с
    • Производительность IPsec VPN (фреймы 1456B) - 153 Мбит/c; 13k пкт/с
    • Производительность IPS/IDS 10k правил - 51 Мбит/c; 10,7k пкт/с
    • Производительность коммутации MPLS (фреймы 1518B) - 0,98 Гбит/c; 81k пкт/c
    Системные характеристики
    • Количество VPN-туннелей - 10
    • Статические маршруты - 1k
    • Количество конкурентных сессий - 4k
    • Поддержка VLAN - до 4k активных VLAN в соответствии с 802.1Q
    • Количество маршрутов BGP - 1M
    • Количество маршрутов OSPF - 30k
    • Количество маршрутов RIP - 10k
    • Таблица MAC-адресов - 2k записей на бридж
    • Размер базы FIB - 1M
    • VRF - 32
        Клиенты Remote Access VPN
        • PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH
        Сервер Remote Access VPN
        • L2TP/PPTP/OpenVPN/IPsec XAUTH
        Site-to-site VPN
        • IPSec: режимы "policy-based" и "route-based"
        • DMVPN
        • Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camelia
        • Аутентификация сообщений IKE MD5, SHA-1, SHA-2
        Туннелирование
        • IPoGRE, EoGRE
        • IPIP
        • L2TPv3
        • LT (inter VRF routing)
        Функции L2
        • Коммутация пакетов (bridging)
        • Агрегация интерфейсов LAG/LACP (802.3ad)
        • Поддержка VLAN (802.1Q)
        • Логические интерфейсы
        • LLDP, LLDP MED
        • VLAN на основе MAC
        Функции L3 (IPv4/IPv6)
        • Трансляция адресов NAT, Static NAT, ALG
        • Статические маршруты
        • Динамические протоколы маршрутизации RIPv2, OSPFv2/v3, IS-IS, BGP
        • Фильтрация маршрутов (prefix list)
        • VRF
        • Policy Based Routing (PBR)
        • BFD для BGP, OSPF, статических маршрутов
        BRAS (IPoE)1
        • Терминация пользователей
        • Белые/черные списки URL
        • Квотирование по объёму трафика, по времени сессии, по сетевым приложениям
        • HTTP/HTTPS Proxy
        • HTTP/HTTPS Redirect
        • Аккаунтинг сессий по протоколу Netflow
        • Взаимодействие с серверами ААА, PCRF
        • Управление полосой пропускания по офисам и SSID, сессиям пользователей
        • Аутентификация пользователей по MAC- или IP-адресам
        Функции сетевой защиты
        • Система обнаружения и предотвращения вторжений (IPS/IDS)1
        • Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента - наборы правил, предоставляемые Kaspersky SafeStream Ii1
        • Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript)
        • Zone-based Firewall
        • Фильтрация фаерволом на базе L2/L3/L4 полей и по приложениям
        • Поддержка списков контроля доступа на базе L2/L3/L4 полей
        • Защита от DoS/DDoS атак и оповещение об атаках
        • Логирование событий атак, событий срабатывания правил
        Качество обслуживания (QoS)
        • До 8-ми приоритетных очередей на порт
        • L2 и L3 приоритизация трафика (802.1p, DSCP, IP Precedence)
        • Предотвращение перегрузки очередей RED, GRED
        • Назначение приоритетов по портам, по VLAN
        • Средства перемаркирования приоритетов
        • Применение политик (policy-map)
        • Управление полосой пропускания (shaping)
        • Иерархический QоS
        • Маркировка сессий
        Управление IP-адресацией (IPv4/IPv6)
        • Статические IP-адреса
        • DHCP-клиент
        • DHCP Relay Option 82
        • Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
        • DNS resolver
        • IP unnumbered
          Средства обеспечения надежности сети
          • VRRP v2,v3
          • Tracking на основании VRRP или SLA теста
            • Управление параметрами VRRP
            • Управление параметрами PBR
            • Управление административным статусом интерфейса
            • Активация и деактивация статического маршрута
            • Управление атрибутом AS-PATH и preference в route-map
          • Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
          • Резервирование сессий firewall
            Мониторинг и управление
            • Поддержка стандартных и расширенных SNMP MIB, RMONv1
            • Встроенный Zabbix agent
            • Аутентификация по локальной базе пользователей, RADIUS, TACACS+, LDAP
            • Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
            • Интерфейсы управления CLI
            • Поддержка Syslog
            • Монитор использования системных ресурсов
            • Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
            • Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
            • Поддержка NTP
            • Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
            • Локальное управление через консольный порт RS-232 (RJ-45)
            • Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
            • Вывод информации по сервисам/процессам
            • Локальное/удаленное сохранение конфигураций
              маршрутизатора
                Функции контроля SLA
                • Eltex SLA
                • Оценка параметров каналов связи:
                  • Delay (one-way/two-way)
                  • Jitter (one-way/two-way)
                  • Packet loss (one-way/two-way)
                  • Коэффициент ошибок в пакета
                  • Нарушение последовательности доставки пакетов
                • Wellink SLA (wiSLA)1
                  MPLS
                  • Поддержка протокола LDP
                  • Поддержка L2VPN VPWS
                  • Поддержка L2VPN VPLS Martini Mode
                  • Поддержка L2VPN VPLS Kompella Mode
                  • Поддержка L3VPN MP-BGP
                  Протоколы VoIP
                  • SIP
                  Голосовые кодеки
                  • G.711 a-law, µ-law
                  • G.723.1
                  • G.729 (A/B)
                   Передача факса
                  • T.38 UDP Real-Time Fax
                  • a-law, µ-law G.711 pass-through
                  Голосовые стандарты
                  • VAD (детектор активности речи)
                  • CNG (генерация комфортного шума)
                  • AEC (эхо компенсация, рекомендации G.165, G.168)
                  DTMF
                  • DTMF Обнаружение и генерирование сигналов
                  • Передача методами INBAND, RFC 2833, SIP INFO
                  Типы подключений
                  • Статический IP-адрес
                  • DHCP-клиент
                  Дополнительные виды обслуживания
                  • Удержание вызова (CallHold)
                  • Передача вызова (CallTransfer)
                  • Уведомление о поступлении нового вызова (CallWaiting)
                  • Переадресация по занятости (CFB)
                  • Переадресация по неответу (CFNR)
                  • Безусловная переадресация (CFU)
                  • Caller ID
                  • Запрет выдачи Caller ID (CLIR)
                  • Горячая/теплая линия (Hotline/Warmline)
                  • Групповой вызов (CallGroup)
                  • Трехсторонняя конференция (3-Way conference)
                  Возможности VoIP
                  • Внутренняя коммутация соединений
                  • Работа без SIP-сервера
                  • Гибкий план нумерации
                  • Профили настроек для портов
                  • Применение настроек без перезагрузки
                  • Поддержка IMS (3GPP TS 24.623) для управления услугами Hold, CW, 3Way-conference, Hotline
                    Физические характеристики и условия окружающей среды
                    • Максимальная потребляемая мощность: 22 Вт
                    • Питание: 100-264В AC, 50–60 Гц
                    • Интервал рабочих температур: от 0 до +40°С
                    • Интервал температуры хранения от -40 до +70°С
                    • Относительная влажность при эксплуатации: не более 80%
                    • Относительная влажность при хранении: от 10% до 95%
                    • Габаритные размеры (ШхВxГ, мм): 267х43,6х160,5
                    • Вес: 1 кг
                    • Срок службы: не менее 15 лет

                    Набор функций соответствует версии ПО 1.14.5
                    1 Активизируется лицензией
                      ESR-12VF
                      Сервисный маршрутизатор ESR-12VF: 8хEthernet 10/100/1000 Base-T; 1х1000Base-X (SFP); 1хRS-232 (RJ-45); 2 порта USB2.0
                      Шнур питания 220В
                      Шнур питания 220В
                      Комплект крепления в 19"стойку
                      Комплект крепления в 19"стойку
                      Документация
                      Документация
                      Сертификат
                      Сертификат
                      На данный товар не оставлено ни одного отзыва.

                      Будьте первым!
                      [ESR] Очистка конфигурации ESR или сброс на заводскую конфигурацию для версий до 1.1.0 включительно
                      Очистка конфигурации происходит путем копирования конфигурации по умолчанию в candidate-config и применения внесенных изменений:

                      esr# copy fs://default-config fs://candidate-config

                      Процесс сброса на заводскую конфигурацию аналогичен.

                      esr# copy fs://factory-config fs://candidate-config

                      Изменения конфигурации вступают в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Настройка SNMP
                      SNMP (англ. Simple Network Management Protocol — простой протокол сетевого управления) — протокол, предназначенный для управления устройствами в IP-сетях на основе архитектур TCP/UDP. SNMP предоставляет данные для управления в виде переменных, описывающих конфигурацию управляемой системы.

                      Задача: Настроить SNMPv3 сервер с аутентификацией и шифрованием данных для пользователя admin. IP-адрес маршрутизатора esr - 192.168.52.41, ip-адрес сервера - 192.168.52.8.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 – Схема сети

                      Решение:

                      Предварительно нужно выполнить следующие действия:

                      • указать зону для интерфейса gi1/0/1;
                      • настроить IP-адрес для интерфейсов gi1/0/1.

                      Основной этап конфигурирования:

                      Включаем SNMP-сервер:

                      esr(config)# snmp-server

                      Создаем пользователя SNMPv3:

                      esr(config)# snmp-server user admin

                      Определим режим безопасности:

                      esr(snmp-user)# authentication access priv

                      Определим алгоритм аутентификации для SNMPv3-запросов:

                      esr(snmp-user)# authentication algorithm md5

                      Устанавим пароль для аутентификации SNMPv3-запросов:

                      esr(snmp-user)# authentication key ascii-text 123456789

                      Определим алгоритм шифрования передаваемых данных:

                      esr(snmp-user)# privacy algorithm aes128

                      Устанавим пароль для шифрования передаваемых данных:

                      esr(snmp-user)# privacy key ascii-text 123456789

                      Активируем SNMPv3-пользователя :

                      esr(snmp-user)# enable

                      Определяем сервер-приемник Trap-PDU сообщений:

                      esr(config)# snmp-server host 192.168.52.41

                      Изменения конфигурации вступят в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Настройка MultiWAN
                      Рекомендуемый порядок действий:

                      Задача: Настроить маршрут к серверу (108.16.0.1/28) с возможностью балансировки нагрузки.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 – Схема сети

                      Решение:

                      Предварительно нужно выполнить следующие действия:

                      • настроить зоны для интерфейсов te1/0/1 и te1/0/2;
                      • указать IP-адреса для интерфейсов te1/0/1 и te1/0/2.

                      Основной этап конфигурирования:

                      Настроим маршрутизацию:

                      еsr(config)# ip route 108.16.0.0/28 wan load-balance rule 1

                      Создадим правило WAN:

                      еsr(config)# wan load-balance rule 1

                      Укажем участвующие интерфейсы:

                      еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/2
                      еsr(config-wan-rule)# outbound interface tengigabitethernet 1/0/1

                      Включим созданное правило балансировки и выйдем из режима конфигурирования правила:

                      еsr(config-wan-rule)# enable
                      еsr(config-wan-rule)# exit

                      Создадим список для проверки целостности соединения:

                      еsr(config)# wan load-balance target-list google

                      Создадим цель проверки целостности:

                      esr(config-target-list)# target 1

                      Зададим адрес для проверки, включим проверку указанного адреса и выйдем:

                      еsr(config-wan-target)# ip address 8.8.8.8
                      еsr(config-wan-target)# enable
                      еsr(config-wan-target)# exit

                      Настроим интерфейсы. В режиме конфигурирования интерфейса te1/0/1 указываем nexthop:

                      еsr(config)# interface tengigabitethernet 1/0/1
                      еsr(config-if)# wan load-balance nexthop 203.0.0.1

                      В режиме конфигурирования интерфейса te1/0/1 указываем список целей для проверки соединения:

                      еsr(config-if)# wan load-balance target-list google

                      В режиме конфигурирования интерфейса te1/0/1 включаем WAN-режим и выходим:

                      еsr(config-if)# wan load-balance enable
                      еsr(config-if)# exit

                      В режиме конфигурирования интерфейса te1/0/2 указываем nexthop:

                      еsr(config)# interface tengigabitethernet 1/0/2
                      еsr(config-if)# wan load-balance nexthop 65.6.0.1

                      В режиме конфигурирования интерфейса te1/0/2 указываем список целей для проверки соединения:

                      еsr(config-if)# wan load-balance target-list google

                      В режиме конфигурирования интерфейса te1/0/2 включаем WAN-режим и выходим:

                      еsr(config-if)# wan load-balance enable
                      еsr(config-if)# exit

                      Изменения конфигурации вступят в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Для переключения в режим резервирования настроим следующее:

                      Заходим в режим настройки правила WAN:

                      еsr(config)# wan load-balance rule 1

                      Функция MultiWAN также может работать в режиме резервирования, в котором трафик будет направляться в активный интерфейс c наибольшим весом. Включить данный режим можно следующей командой:

                      еsr(config-wan-rule)# failover

                      Изменения конфигурации вступят в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Конфигурирование Destination NAT
                      Функция Destination NAT (DNAT) состоит в преобразовании IP-адреса назначения у пакетов, проходящих через сетевой шлюз.

                      DNAT используется для перенаправления трафика, идущего на некоторый «виртуальный» адрес в публичной сети, на «реальный» сервер в локальной сети, находящийся за сетевым шлюзом. Эту функцию можно использовать для организации публичного доступа к серверам, находящимся в частной сети и не имеющим публичного сетевого адреса.

                      Задача: Организовать доступ из публичной сети, относящейся к зоне «UNTRUST», к серверу локальной сети в зоне «TRUST». Адрес сервера в локальной сети - 10.1.1.100. Сервер должен быть доступным извне по адресу 1.2.3.4, доступный порт 80.

                      Решение:

                      Создадим зоны безопасности «UNTRUST» и «TRUST». Установим принадлежность используемых сетевых интерфейсов к зонам. Одновременно назначим IP-адреса интерфейсам.

                      esr# configure
                      esr(config)# security zone UNTRUST
                      esr(config-zone)# exit
                      esr(config)# security zone TRUST
                      esr(config-zone)# exit
                      esr(config)# interface gigabitethernet 1/0/1
                      esr(config-if-gi)# security-zone TRUST
                      esr(config-if-gi)# ip address 10.1.1.1/25
                      esr(config-if-gi)# exit
                      esr(config)# interface tengigabitethernet 1/0/1
                      esr(config-if-te)# ip address 1.2.3.4/29
                      esr(config-if-te)# security-zone UNTRUST
                      esr(config-if-te)# exit

                      Создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

                      • NET_UPLINK – профиль адресов публичной сети;
                      • SERVER_IP – профиль адресов локальной сети;
                      • SRV_HTTP – профиль портов.

                      esr(config)# object-group network NET_UPLINK
                      esr(config-object-group-network)# ip address 1.2.3.4
                      esr(config-object-group-network)# exit
                      esr(config)# object-group service SRV_HTTP
                      esr(config-object-group-network)# port 80
                      esr(config-object-group-network)# exit
                      esr(config)# object-group network SERVER_IP
                      esr(config-object-group-network)# ip address 10.1.1.100
                      esr(config-object-group-network)# exit

                      Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 1.2.3.4 из внешней сети.

                      esr(config)# nat destination
                      esr(config-dnat)# pool SERVER_POOL
                      esr(config-dnat-pool)# ip address 10.1.1.100
                      esr(config-dnat-pool)# ip port 80
                      esr(config-dnat-pool)# exit

                      Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «UNTRUST». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».

                      esr(config-dnat)# ruleset DNAT
                      esr(config-dnat-ruleset)# from zone UNTRUST
                      esr(config-dnat-ruleset)# rule 1
                      esr(config-dnat-rule)# match destination-address NET_UPLINK
                      esr(config-dnat-rule)# match protocol tcp
                      esr(config-dnat-rule)# match destination-port SERV_HTTP
                      esr(config-dnat-rule)# action destination-nat pool SERVER_POOL
                      esr(config-dnat-rule)# enable
                      esr(config-dnat-rule)# exit
                      esr(config-dnat-ruleset)# exit
                      esr(config-dnat)# exit

                      Для пропуска трафика, идущего из зоны «UNTRUST» в «TRUST», создадим соответствующую пару зон. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP», и прошедший преобразование DNAT.

                      esr(config)# security zone-pair UNTRUST TRUST
                      esr(config-zone-pair)# rule 1
                      esr(config-zone-rule)# match source-address any
                      esr(config-zone-rule)# match destination-address SERVER_IP
                      esr(config-zone-rule)# match protocol any
                      esr(config-zone-rule)# match destination-nat
                      esr(config-zone-rule)# action permit
                      esr(config-zone-rule)# enable
                      esr(config-zone-rule)# exit
                      esr(config-zone-pair)# exit
                      esr(config)# exit

                      Изменения конфигурации вступят в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Произведенные настройки можно посмотреть с помощью команд:

                      esr# show ip nat destination pools
                      esr# show ip nat destination rulesets
                      esr# show ip nat proxy-arp
                      esr# show ip nat translations

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Применение заводских настроек на ESR
                      Чтобы выполнить сброс к заводским настройкам, нужно выполнить команды:
                      Сброс конфигурации до заводских настроек
                      esr-Х# copy system:factory-config system:candidate-config
                      Copy factory configuration to candidate configuration...
                      Read factory configuration...

                      Применение конфигурации
                      esr-Х# commit
                      Nothing to commit in configuration
                      2017-01-16T08:57:27+00:00 %CLI-I-CRIT: user admin from console input: commit
                      esr-Х# confirm
                      Nothing to confirm in configuration. You must commit some changes first.
                      2017-01-16T08:57:30+00:00 %CLI-I-CRIT: user admin from console input: confirm



                      Если нет удаленного доступа, то нужно нажать функциональную кнопку F на передней панели более, чем на 10 секунд. При отпускании кнопки маршрутизатор перезагрузится с заводскими настройками.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Настройка VRF Lite
                      VRF (Virtual Routing and Forwarding) – технология, которая позволяет изолировать маршрутную информацию, принадлежащую различным классам (например, маршруты одного клиента).

                      Рисунок 1 - Схема сети.
                      Рисунок 1 – Схема сети

                      Задача: К маршрутизатору серии ESR подключены 2 сети, которые необходимо изолировать от остальных сетей.

                      Решение:

                      Создадим VRF:

                      esr(config)# ip vrf bit
                      esr(config-vrf)# exit

                      Создадим зону безопасности:

                      esr(config)# security zone vrf-sec
                      esr(config-zone)# ip vrf forwarding bit
                      esr(config-zone)# exit

                      Создадим правило для пары зон и разрешим любой TCP/UDP-трафик:

                      esr(config)# security zone-pair vrf-sec vrf-sec
                      esr(config-zone-pair)# rule 1
                      esr(config-zone-rule)# match source-address any
                      esr(config-zone-rule)# match destination-address any
                      esr(config-zone-rule)# match protocol udp
                      esr(config-zone-rule)# match source-port any
                      esr(config-zone-rule)# match destination-port any
                      esr(config-zone-rule)# action permit
                      esr(config-zone-rule)# enable
                      esr(config-zone-rule)# exit
                      esr(config-zone-pair)# rule 2
                      esr(config-zone-rule)# match source-address any
                      esr(config-zone-rule)# match destination-address any
                      esr(config-zone-rule)# match protocol tcp
                      esr(config-zone-rule)# match source-port any
                      esr(config-zone-rule)# match destination-port any
                      esr(config-zone-rule)# action permit
                      esr(config-zone-rule)# enable
                      esr(config-zone-rule)# exit

                      Создадим привязку интерфейсов, назначим IP-адреса, укажем принадлежность к зоне:

                      esr(config)# interface gigabitethernet 1/0/7
                      esr(config-if-gi)# ip vrf forwarding bit
                      esr(config-if-gi)# ip address 10.20.0.1/24
                      esr(config-if-gi)# security-zone vrf-sec
                      esr(config-if-gi)# exit
                      esr(config)# interface gigabitethernet 1/0/14.10
                      esr(config-subif)# ip vrf forwarding bit
                      esr(config-subif)# ip address 10.30.0.1/16
                      esr(config-subif)# security-zone vrf-sec
                      esr(config-subif)# exit
                      esr(config)# exit

                      Изменения конфигурации вступят в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Информацию об интерфейсах, привязанных к VRF, можно посмотреть командой:

                      esr# show ip vrf

                      Таблицу маршрутов VRF можно просмотреть с помощью команды:

                      esr# show ip route vrf bit

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Настройка Netflow
                      Netflow — сетевой протокол, предназначенный для учета и анализа трафика.

                      Netflow позволяет передавать данные о трафике (адрес отправителя и получателя, порт, количество информации и др.) с сетевого оборудования (сенсора) на коллектор. В качестве коллектора может использоваться обычный сервер.

                      Задача: Организовать учет трафика с интерфейса gi1/0/1 для передачи на сервер через интерфейс gi1/0/8 для обработки.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 – Схема сети

                      Решение:

                      Предварительно нужно выполнить следующие действия:

                      • На интерфейсах gi1/0/1, gi1/0/8 отключить firewall командой «ip firewall disable». (С версии ПО 1.1.0 необязательно отключать firewall)
                      • Назначить IP-адреса на портах.

                      Основной этап конфигурирования:

                      Укажем IP-адрес коллектора:

                      esr(config)# netflow collector 10.10.0.2

                      Включим сбор экспорта статистики netflow на сетевом интерфейсе gi1/0/1:

                      esr(config)# interface gigabitethernet 1/0/1
                      esr(config-if-gi)# ip netflow export

                      Активируем netflow на маршрутизаторе.:

                      еsr(config)# netflow enable

                      Изменения конфигурации вступят в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Для просмотра статистики Netflow используется команда:

                      esr# show netflow statistics

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Базовый QoS
                      QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

                      Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

                      Задача: Настроить следующие ограничения на интерфейсе gigabitethernet 1/0/8: передавать трафик с DSCP 22 в восьмую приоритетную очередь, трафик с DSCP 14 в седьмую взвешенную очередь, установить ограничение по скорости в 60 Мбит/с для седьмой очереди.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 – Схема сети

                      Решение:

                      Для того чтобы восьмая очередь стала приоритетной, а с первой по седьмую взвешенной, ограничим количество приоритетных очередей до 1:

                      esr(config)# priority-queue out num-of-queues 1

                      Перенаправим трафик с DSCP 22 в восьмую приоритетную очередь:

                      esr(config)# qos map dscp-queue 22 to 8

                      Перенаправим трафик с DSCP 14 в седьмую взвешенную очередь:

                      esr(config)# qos map dscp-queue 14 to 7

                      Включим QoS на входящем интерфейсе со стороны LAN:

                      esr(config)# interface gigabitethernet 1/0/5
                      esr(config-if-gi)# qos enable
                      esr(config-if-gi)# exit

                      Включим QoS на интерфейсе со стороны WAN:

                      esr(config)# interface gigabitethernet 1/0/8
                      esr(config-if-gi)# qos enable

                      Установим ограничение по скорости в 60Мбит/с для седьмой очереди:

                      esr(config-if)# traffic-shape queue 7 60000
                      esr(config-if)# exit

                      Изменения конфигурации вступят в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Просмотреть статистику по QoS можно командой (только для ESR-100/ESR-200):

                      esr# show qos statistics gigabitethernet 1/0/8

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Расширенный QoS
                      QoS (Quality of Service) – технология предоставления различным классам трафика различных приоритетов в обслуживании.

                      Использование службы QoS позволяет сетевым приложениям сосуществовать в одной сети, не уменьшая при этом пропускную способность других приложений.

                      Задача: Классифицировать приходящий трафик по подсетям (10.0.11.0/24, 10.0.12.0/24), произвести маркировку по DSCP (38 и 42) и произвести разграничение по подсетям (40 Мбит/с и 60 Мбит/с), ограничить общую полосу до 250 Мбит/с, остальной трафик обрабатывать через механизм SFQ.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 – Схема сети

                      Решение:

                      Настроим списки доступа для фильтрации по подсетям, выходим в глобальный режим конфигурации:

                      esr(config)# ip access-list extended fl1
                      esr(config-acl)# rule 1
                      esr(config-acl-rule)# action permit
                      esr(config-acl-rule)# match protocol any
                      esr(config-acl-rule)# match source-address 10.0.11.0 255.255.255.0
                      esr(config-acl-rule)# match destination-address any
                      esr(config-acl-rule)# enable
                      esr(config-acl-rule)# exit
                      esr(config-acl)# exit
                      esr(config)# ip access-list extended fl2
                      esr(config-acl)# rule 1
                      esr(config-acl-rule)# action permit
                      esr(config-acl-rule)# match protocol any
                      esr(config-acl-rule)# match source-address 10.0.12.0 255.255.255.0
                      esr(config-acl-rule)# match destination-address any
                      esr(config-acl-rule)# enable
                      esr(config-acl-rule)# exit
                      esr(config-acl)# exit

                      Создаем классы fl1 и fl2, указываем соответствующие списки доступа, настраиваем маркировку:

                      esr(config)# class-map fl1
                      esr(config-class-map)# set dscp 38
                      esr(config-class-map)# match access-group fl1
                      esr(config-class-map)# exit
                      esr(config)# class-map fl2
                      esr(config-class-map)# set dscp 42
                      esr(config-class-map)# match access-group fl2
                      esr(config-class-map)# exit

                      Создаём политику и определяем ограничение общей полосы пропускания:

                      esr(config)# policy-map fl
                      esr(config-policy-map)# shape average 250000

                      Осуществляем привязку класса к политике, настраиваем ограничение полосы пропускания и выходим:

                      esr(config-policy-map)# class fl1
                      esr(config-class-policy-map)# shape average 40000
                      esr(config-class-policy-map)# exit
                      esr(config-policy-map)# class fl2
                      esr(config-class-policy-map)# shape average 60000
                      esr(config-class-policy-map)# exit

                      Для другого трафика настраиваем класс с режимом SFQ:

                      esr(config-policy-map)# class class-default
                      esr(config-class-policy-map)# mode sfq
                      esr(config-class-policy-map)# fair-queue 800
                      esr(config-class-policy-map)# exit
                      esr(config-policy-map)# exit

                      Включаем QoS на интерфейсах, политику на входе интерфейса gi 1/0/19 для классификации и на выходе gi1/0/20 для применения ограничений и режима SFQ для класса по умолчанию:

                      esr(config)# interface gigabitethernet 1/0/19
                      esr(config-if-gi)# qos enable
                      esr(config-if-gi)# service-policy input fl
                      esr(config-if-gi)# exit
                      esr(config)# interface gigabitethernet 1/0/20
                      esr(config-if-gi)# qos enable
                      esr(config-if-gi)# service-policy output fl
                      esr(config-if-gi)# exit

                      Изменения конфигурации вступят в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Для просмотра статистики используется команда:

                      esr# do show qos policy statistics gigabitethernet 1/0/20

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Конфигурирование Firewall
                      Firewall – комплекс аппаратных или программных средств, осуществляющий контроль и фильтрацию проходящих через него сетевых пакетов в соответствии с заданными правилами.

                      Задача: Разрешить обмен сообщениями по протоколу ICMP между устройствами ПК1, ПК2 и маршрутизатором ESR.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 - схема сети.

                      Решение:

                      Для каждой сети ESR создадим свою зону безопасности:

                      esr# configure
                      esr(config)# security zone LAN
                      esr(config-zone)# exit
                      esr(config)# security zone WAN
                      esr(config-zone)# exit

                      Настроим сетевые интерфейсы и определим их принадлежность к зонам безопасности:

                      esr(config)# interface gi1/0/2
                      esr(config-if-gi)# ip address 192.168.12.2/24
                      esr(config-if-gi)# security-zone LAN
                      esr(config-if-gi)# exit
                      esr(config)# interface gi1/0/3
                      esr(config-if-gi)# ip address 192.168.23.2/24
                      esr(config-if-gi)# security-zone WAN
                      esr(config-if-gi)# exit

                      Для настройки правил зон безопасности потребуется создать профиль адресов сети «LAN», включающий адреса, которым разрешен выход в сеть «WAN», и профиль адресов сети «WAN».

                      esr(config)# object-group network WAN
                      esr(config-object-group-network)# ip address-range 192.168.23.2
                      esr(config-object-group-network)# exit
                      esr(config)# object-group network LAN
                      esr(config-object-group-network)# ip address-range 192.168.12.2
                      esr(config-object-group-network)# exit
                      esr(config)# object-group network LAN_GATEWAY
                      esr(config-object-group-network)# ip address-range 192.168.12.1
                      esr(config-object-group-network)# exit
                      esr(config)# object-group network WAN_GATEWAY
                      esr(config-object-group-network)# ip address-range 192.168.23.3
                      esr(config-object-group-network)# exit

                      Для пропуска трафика из зоны «LAN» в зону «WAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК1 к ПК2. Действие правил разрешается командой enable:

                      esr(config)# security zone-pair LAN WAN
                      esr(config-zone-pair)# rule 1
                      esr(config-zone-rule)# action permit
                      esr(config-zone-rule)# match protocol icmp
                      esr(config-zone-rule)# match destination-address WAN
                      esr(config-zone-rule)# match source-address LAN
                      esr(config-zone-rule)# enable
                      esr(config-zone-rule)# exit
                      esr(config-zone-pair)# exit

                      Для пропуска трафика из зоны «WAN» в зону «LAN» создадим пару зон и добавим правило, разрешающее проходить ICMP-трафику от ПК2 к ПК1. Действие правил разрешается командой enable:

                      esr(config)# security zone-pair WAN LAN
                      esr(config-zone-pair)# rule 1
                      esr(config-zone-rule)# action permit
                      esr(config-zone-rule)# match protocol icmp
                      esr(config-zone-rule)# match destination-address LAN
                      esr(config-zone-rule)# match source-address WAN
                      esr(config-zone-rule)# enable
                      esr(config-zone-rule)# exit
                      esr(config-zone-pair)# exit

                      На маршрутизаторе всегда существует зона безопасности с именем «self». Если в качестве получателя трафика выступает сам маршрутизатор, то есть трафик не является транзитным, то в качестве параметра указывается зона «self». Создадим пару зон для трафика, идущего из зоны «WAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК2 и маршрутизатором ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «WAN»:

                      esr(config)# security zone-pair WAN self
                      esr(config-zone-pair)# rule 1
                      esr(config-zone-rule)# action permit
                      esr(config-zone-rule)# match protocol icmp
                      esr(config-zone-rule)# match destination-address WAN
                      esr(config-zone-rule)# match source-address WAN_GATEWAY
                      esr(config-zone-rule)# enable
                      esr(config-zone-rule)# exit
                      esr(config-zone-pair)# exit

                      Создадим пару зон для трафика, идущего из зоны «LAN» в зону «self». Добавим правило, разрешающее проходить ICMP-трафику между ПК1 и ESR, для того чтобы маршрутизатор начал отвечать на ICMP-запросы из зоны «LAN»:

                      esr(config)# security zone-pair LAN self
                      esr(config-zone-pair)# rule 1
                      esr(config-zone-rule)# action permit
                      esr(config-zone-rule)# match protocol icmp
                      esr(config-zone-rule)# match destination-address LAN
                      esr(config-zone-rule)# match source-address LAN_GATEWAY
                      esr(config-zone-rule)# enable
                      esr(config-zone-rule)# exit
                      esr(config-zone-pair)# exit
                      esr(config)# exit

                      Изменения конфигурации вступят в действие по следующим командам:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Посмотреть членство портов в зонах можно с помощью команды:

                      esr# show security zone

                      Посмотреть пары зон и их конфигурацию можно с помощью команд:

                      esr# show security zone-pair
                      esr# show security zone-pair configuration

                      Посмотреть активные сессии можно с помощью команд:

                      esr# show ip firewall sessions

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Настройка LACP
                      LACP — протокол для агрегирования каналов, позволяет объединить несколько физических каналов в один логический.

                      Такое объединение позволяет увеличивать пропускную способность и надежность канала.

                      Задача: Настроить агрегированный канал между маршрутизатором ESR и коммутатором.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 – Схема сети

                      Решение:

                      Предварительно нужно выполнить следующие настройки:

                      • На интерфейсах gi1/0/1, gi1/0/2 отключить зону безопасности командой «no security-zone».

                      Основной этап конфигурирования:

                      Cоздадим интерфейс port-channel 2:

                      esr(config)# interface port-channel 2

                      Включим физические интерфейсы gi1/0/1, gi1/0/2 в созданную группу агрегации каналов:

                      esr(config)# interface gigabitethernet 1/0/1-2
                      esr(config-if-gi)# channel-group 2 mode auto

                      Изменения конфигурации вступят в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Дальнейшая конфигурация port-channel проводится как на обычном физическом интерфейсе.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Управление резервированием настройка VRRP
                      VRRP (Virtual Router Redundancy Protocol) — сетевой протокол, предназначенный для увеличения доступности маршрутизаторов, выполняющих роль шлюза по умолчанию.

                      Это достигается путём объединения группы маршрутизаторов в один виртуальный маршрутизатор и назначения им общего IP-адреса, который и будет использоваться как шлюз по умолчанию для компьютеров в сети.

                      Задача 1: Организовать виртуальный шлюз для локальной сети в VLAN 50, используя протокол VRRP. В качестве локального виртуального шлюза используется IP адрес 192.168.1.1.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 – Схема сети

                      Решение:

                      Предварительно нужно выполнить следующие действия:

                      • создать соответствующий саб-интерфейс;
                      • настроить зону для саб-интерфейса;
                      • указать IP-адрес для саб-интерфейса.

                      Основной этап конфигурирования:

                      Настроим маршрутизатор R1.

                      В созданном саб-интерфейсе настроим VRRP. Укажем уникальный идентификатор VRRP:

                      R1(config)# interface gi 1/0/5.50
                      R1(config-subif)# vrrp id 10

                      Укажем IP-адрес виртуального шлюза 192.168.1.1/24:

                      R1(config-subif)# vrrp ip 192.168.1.1

                      Включим VRRP:

                      R1(config-subif)# vrrp
                      R1(config-subif)# exit

                      Изменения конфигурации вступят в действие после применения:

                      R1# commit
                      Configuration has been successfully committed
                      R1# confirm
                      Configuration has been successfully confirmed

                      Произвести аналогичные настройки на R2.

                      Задача 2: Организовать виртуальные шлюзы для подсети 192.168.20.0/24 в VLAN 50 и подсети 192.168.1.0/24 в VLAN 60, используя протокол VRRP c функцией синхронизации Мастера. Для этого используем объединение VRRP-процессов в группу. В качестве виртуальных шлюзов используются IP-адреса 192.168.1.1 и 192.168.20.1.


                      Рисунок 2 – Схема сети

                      Решение:

                      Предварительно нужно выполнить следующие действия:

                      • создать соответствующие саб-интерфейсы;
                      • настроить зону для саб-интерфейсов;
                      • указать IP-адреса для саб-интерфейсов.

                      Основной этап конфигурирования:

                      Настроим маршрутизатор R1.

                      Настроим VRRP для подсети 192.168.1.0/24 в созданном саб-интерфейсе.

                      Укажем уникальный идентификатор VRRP:

                      R1(config-sub)# interface gi 1/0/5.50
                      R1(config-subif)# vrrp id 10

                      Укажем IP-адрес виртуального шлюза 192.168.1.1:

                      R1(config-subif)# vrrp ip 192.168.1.1

                      Укажем идентификатор VRRP-группы:

                      R1(config-subif)# vrrp group 5

                      Включим VRRP:

                      R1(config-subif)# vrrp
                      R1(config-subif)# exit

                      Настроим VRRP для подсети 192.168.20.0/24 в созданном саб-интерфейсе.

                      Укажем уникальный идентификатор VRRP:

                      R1(config-sub)# interface gi 1/0/6.60
                      R1(config-subif)# vrrp id 20

                      Укажем IP-адрес виртуального шлюза 192.168.20.1:

                      R1(config-subif)# vrrp ip 192.168.20.1

                      Укажем идентификатор VRRP-группы:

                      R1(config-subif)# vrrp group 5

                      Включим VRRP:

                      R1(config-subif)# vrrp
                      R1(config-subif)# exit

                      Изменения конфигурации вступят в действие после применения:

                      R1# commit
                      Configuration has been successfully committed
                      R1# confirm
                      Configuration has been successfully confirmed

                      Произвести аналогичные настройки на R2.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Настройка RIP
                      RIP — дистанционно-векторный протокол динамической маршрутизации, который использует количество транзитных участков в качестве метрики маршрута.

                      Максимальное количество транзитных участков (hop), разрешенное в RIP, равно 15. Каждый RIP-маршрутизатор по умолчанию вещает в сеть свою полную таблицу маршрутизации один раз в 30 секунд. RIP работает на 3-м уровне стека TCP/IP, используя UDP-порт 520.

                      Задача: Настроить на маршрутизаторе протокол RIP для обмена маршрутной информацией с соседними маршрутизаторами. Маршрутизатор должен анонсировать статические маршруты и подсети 115.0.0.0/24, 14.0.0.0/24, 10.0.0.0/24. Анонсирование маршрутов должно происходить каждые 25 секунд.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 - Схема сети.

                      Решение:

                      Предварительно нужно настроить IP-адреса на интерфейсах согласно схеме сети, приведенной на рисунке 1.

                      Перейдём в режим конфигурирования протокола RIP:

                      esr(config)# router rip

                      Укажем подсети, которые будут анонсироваться протоколом: 115.0.0.0/24, 14.0.0.0/24 и 10.0.0.0/24:

                      esr(config-rip)# network 115.0.0.0/24
                      esr(config-rip)# network 14.0.0.0/24
                      esr(config-rip)# network 10.0.0.0/24

                      Для анонсирования протоколом статических маршрутов выполним команду:

                      esr(config-rip)# redistribute static

                      Настроим таймер, отвечающий за отправку маршрутной информации:

                      esr(config-rip)# timers update 25

                      После установки всех требуемых настроек включаем протокол:

                      esr(config-rip)# enable

                      Изменения конфигурации вступят в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Для того чтобы просмотреть таблицу маршрутов RIP воспользуемся командой:

                      esr# show ip rip

                      Помимо настройки протокола RIP, необходимо в firewall разрешить UDP-порт 520.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Настройка зеркалирования
                      Зеркалирование трафика — функция маршрутизатора, предназначенная для перенаправления трафика с одного порта маршрутизатора на другой порт этого же маршрутизатора (локальное зеркалирование) или на удаленное устройство (удаленное зеркалирование).

                      Задача: Организовать удаленное зеркалирование трафика по VLAN 50 с интерфейса gi1/0/11 для передачи на сервер для обработки.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 – Схема сети

                      Решение:

                      Предварительно нужно выполнить следующие действия:

                      • Создать VLAN 50;
                      • На интерфейсе gi 1/0/5 добавить VLAN 50 в режиме general.

                      Основной этап конфигурирования:

                      Укажем VLAN, по которой будет передаваться зеркалированный трафик:

                      еsr1000(config)# port monitor remote vlan 50

                      На интерфейсе gi 1/0/5 укажем порт для зеркалирования:

                      еsr1000(config)# interface gigabitethernet 1/0/5
                      еsr1000(config-if-gi)# port monitor interface gigabitethernet 1/0/11

                      Укажем на интерфейсе gi 1/0/5 режим удаленного зеркалирования:

                      еsr1000(config-if-gi)# port monitor remote

                      Изменения конфигурации вступят в действие после применения:

                      esr1000# commit
                      Configuration has been successfully committed
                      esr1000# confirm
                      Configuration has been successfully confirmed

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Конфигурирование статических маршрутов
                      Статическая маршрутизация – вид маршрутизации, при котором маршруты указываются в явном виде при конфигурации маршрутизатора без использования протоколов динамической маршрутизации.

                      Задача: Настроить доступ к сети Internet для пользователей локальной сети 192.168.1.0/24 и 10.0.0.0/8, используя статическую маршрутизацию. На устройстве R1 создать шлюз для доступа к сети Internet. Трафик внутри локальной сети должен маршрутизироваться внутри зоны LAN, трафик из сети Internet должен относиться к зоне WAN.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 - схема сети.

                      Решение:

                      Зададим имя устройства для маршрутизатора R1:

                      esr# hostname R1
                      esr#(config)# do commit
                      R1#(config)# do confirm

                      Для интерфейса gi1/0/1 укажем адрес 192.168.1.1/24 и зону «LAN». Через данный интерфейс R1 будет подключен к сети 192.168.1.0/24:

                      R1(config)# interface gi1/0/1
                      R1(config-if-gi)# security-zone LAN
                      R1(config-if-gi)# ip address 192.168.1.1/24
                      R1(config-if-gi)# exit

                      Для интерфейса gi1/0/2 укажем адрес 192.168.100.1/30 и зону «LAN». Через данный интерфейс R1 будет подключен к устройству R2 для последующей маршрутизации трафика:

                      R1(config)# interface gi1/0/2
                      R1(config-if-gi)# security-zone LAN
                      R1(config-if-gi)# ip address 192.168.100.1/30
                      R1(config-if-gi)# exit

                      Для интерфейса gi1/0/3 укажем адрес 128.107.1.2/30 и зону «WAN». Через данный интерфейс R1 будет подключен к сети Internet:

                      R1(config)# interface gi1/0/3
                      R1(config-if-gi)# security-zone WAN
                      R1(config-if-gi)# ip address 128.107.1.2/30
                      R1(config-if-gi)# exit

                      Создадим маршрут для взаимодействия с сетью 10.0.0.0/8, используя в качестве шлюза устройство R2 (192.168.100.2):

                      R1(config)# ip route 10.0.0.0/8 192.168.100.2

                      Создадим маршрут для взаимодействия с сетью Internet, используя в качестве nexthop шлюз провайдера (128.107.1.1):

                      R1(config)# ip route 0.0.0.0/0 128.107.1.1

                      Изменения конфигурации на маршрутизаторе R1 вступят в действие по следующим командам:

                      R1# commit
                      Configuration has been successfully committed
                      R1# confirm
                      Configuration has been successfully confirmed

                      Зададим имя устройства для маршрутизатора R2:

                      esr# hostname R2
                      esr#(config)# do commit
                      R2#(config)# do confirm

                      Для интерфейса gi1/0/1 укажем адрес 10.0.0.1/8 и зону «LAN». Через данный интерфейс R2 будет подключен к сети 10.0.0.0/8:

                      R2(config)# interface gi1/0/1
                      R2(config-if-gi)# security-zone LAN
                      R2(config-if-gi)# ip address 10.0.0.1/8
                      R2(config-if-gi)# exit

                      Для интерфейса gi1/0/2 укажем адрес 192.168.100.2/30 и зону «LAN». Через данный интерфейс R2 будет подключен к устройству R1 для последующей маршрутизации трафика:

                      R2(config)# interface gi1/0/2
                      R2(config-if-gi)# security-zone LAN
                      R2(config-if-gi)# ip address 192.168.100.2/30
                      R2(config-if-gi)# exit

                      Создадим маршрут по умолчанию, указав в качестве nexthop IP-адрес интерфейса gi1/0/2 маршрутизатора R1 (192.168.100.1):

                      R2(config)# ip route 0.0.0.0/0 192.168.100.1

                      Изменения конфигурации на маршрутизаторе R2 вступят в действие по следующим командам:

                      R2# commit
                      Configuration has been successfully committed
                      R2# confirm
                      Configuration has been successfully confirmed

                      Проверить таблицу маршрутов можно командой:

                      esr# show ip route

                      Источник:
                      docs.eltex-co.ru

                      [ESR] DHCP Relay
                      В случае, если DHCP-клиент не имеет возможности обратиться к DHCP-серверу напрямую (например, если они находятся в разных широковещательных доменах), используется так называемый DHCP-ретранслятор (relay agent), который обрабатывает клиентский широковещательный DHCP-запрос и отправляет его на DHCP-сервер в виде unicast пакета, а полученный от DHCP-сервера ответ, в свою очередь, перенаправляет DHCP-клиенту.

                      Рисунок 1 - Схема сети



                      Предварительно необходимо сконфигурировать интерфейсы:

                      esr(config)# interface gigabitethernet 1/0/1

                      esr(config-if-gi)# ip address 10.0.0.1/24

                      esr(config)# interface gigabitethernet 1/0/2

                      esr(config-if-gi)# ip address 192.168.0.1/24



                      Настройки DHCP-ретранслятора на ESR сводятся к:



                      1. Включению DHCP relay глобально на устройстве командой



                      esr(config)# ip dhcp-relay



                      2. Указанию на интерфейсе со стороны DHCP-клинта IP адреса DHCP-сервера, на который будут перенаправляться клиентские запросы.



                      esr(config)# interface gigabitethernet 1/0/2

                      esr(config-if-gi)# ip helper-address 10.0.0.2



                      Чтобы изменения вступили в силу, необходимо ввести следующие команды:

                      esr# commit

                      Configuration has been commited

                      esr# confirm

                       Configuration has been confirmed

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Настройка Route-based IPsec VPN
                      IPsec – это набор протоколов, которые обеспечивают защиту передаваемых с помощью IP-протокола данных.

                      Данный набор протоколов позволяет осуществлять подтверждение подлинности (аутентификацию), проверку целостности и шифрование IP-пакетов, а также включает в себя протоколы для защищённого обмена ключами в сети Интернет.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 – Схема сети

                      Задача: Настроить IPsec-туннель между R1 и R2.

                      • R1 IP адрес - 120.11.5.1;
                      • R2 IP адрес - 180.100.0.1;
                      • IKE:
                        группа Диффи-Хэллмана: 2;
                        алгоритм шифрования: AES 128 bit;
                        алгоритм аутентификации: MD5.
                      • IPSec:
                        алгоритм шифрования: AES 128 bit;
                        алгоритм аутентификации: MD5.

                      Решение:

                      1. Конфигурирование R1

                      Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

                      esr# configure
                      esr(config)# interface gi 1/0/1
                      esr(config-if-gi)# ip address 120.11.5.1/24
                      esr(config-if-gi)# security-zone untrusted
                      esr(config-if-gi)# exit

                      Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

                      esr(config)# tunnel vti 1
                      esr(config-vti)# local address 120.11.5.1
                      esr(config-vti)# remote address 180.100.0.1
                      esr(config-vti)# enable
                      esr(config-vti)# exit

                      Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

                      esr(config)# object-group service ISAKMP
                      esr(config-object-group-service)# port-range 500
                      esr(config-object-group-service)# exit

                      Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

                      esr(config)# ip route 10.0.0.0/16 tunnel vti 1

                      Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

                      esr(config)# security ike proposal ike_prop1
                      esr(config-ike-proposal)# dh-group 2
                      esr(config-ike-proposal)# authentication algorithm md5
                      esr(config-ike-proposal)# encryption algorithm aes128
                      esr(config-ike-proposal)# exit

                      Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

                      esr(config)# security ike policy ike_pol1
                      esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
                      esr(config-ike-policy)# proposal ike_prop1
                      esr(config-ike-policy)# exit

                      Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

                      esr(config)# security ike gateway ike_gw1
                      esr(config-ike-gw)# ike-policy ike_pol1
                      esr(config-ike-gw)# mode route-based
                      esr(config-ike-gw)# bind-interface vti 1
                      esr(config-ike-gw)# version v2-only
                      esr(config-ike-gw)# exit

                      Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

                      esr(config)# security ipsec proposal ipsec_prop1
                      esr(config-ipsec-proposal)# authentication algorithm md5
                      esr(config-ipsec-proposal)# encryption algorithm aes128
                      esr(config-ipsec-proposal)# exit

                      Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

                      esr(config)# security ipsec policy ipsec_pol1
                      esr(config-ipsec-policy)# proposal ipsec_prop1
                      esr(config-ipsec-policy)# exit

                      Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

                      esr(config)# security ipsec vpn ipsec1
                      esr(config-ipsec-vpn)# mode ike
                      esr(config-ipsec-vpn)# ike establish-tunnel immediate
                      esr(config-ipsec-vpn)# ike gateway ike_gw1
                      esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
                      esr(config-ipsec-vpn)# enable
                      esr(config-ipsec-vpn)# exit
                      esr(config)# exit

                      2. Конфигурирование R2

                      Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

                      esr# configure
                      esr(config)# interface gi 1/0/1
                      esr(config-if)# ip address 180.100.0.1/24
                      esr(config-if)# security-zone untrusted
                      esr(config-if)# exit

                      Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:

                      esr(config)# tunnel vti 1
                      esr(config-vti)# remote address 120.11.5.1
                      esr(config-vti)# local address 180.100.0.1
                      esr(config-vti)# enable
                      esr(config-vti)# exit

                      Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:

                      esr(config)# object-group service ISAKMP
                      esr(config-addr-set)# port-range 500
                      esr(config-addr-set)# exit

                      Создадим статический маршрут до удаленной LAN-сети. Для каждой подсети, которая находится за IPsec-туннелем, нужно указать маршрут через VTI-туннель:

                      esr(config)# ip route 10.0.0.0/16 tunnel vti 1

                      Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

                      esr(config)# security ike proposal ike_prop1
                      esr(config-ike-proposal)# dh-group 2
                      esr(config-ike-proposal)# authentication algorithm md5
                      esr(config-ike-proposal)# encryption algorithm aes128
                      esr(config-ike-proposal)# exit

                      Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

                      esr(config)# security ike policy ike_pol1
                      esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
                      esr(config-ike-policy)# proposal ike_prop1
                      esr(config-ike-policy)# exit

                      Создадим шлюз протокола IKE. В данном профиле указывается VTI-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

                      esr(config)# security ike gateway ike_gw1
                      esr(config-ike-gw)# ike-policy ike_pol1
                      esr(config-ike-gw)# mode route-based
                      esr(config-ike-gw)# bind-interface vti 1
                      esr(config-ike-gw)# version v2-only
                      esr(config-ike-gw)# exit

                      Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec туннеля:

                      esr(config)# security ipsec proposal ipsec_prop1
                      esr(config-ipsec-proposal)# authentication algorithm md5
                      esr(config-ipsec-proposal)# encryption algorithm aes128
                      esr(config-ipsec-proposal)# exit

                      Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

                      esr(config)# security ipsec policy ipsec_pol1
                      esr(config-ipsec-policy)# proposal ipsec_prop1
                      esr(config-ipsec-policy)# exit

                      Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

                      esr(config)# security ipsec vpn ipsec1
                      esr(config-ipsec-vpn)# mode ike
                      esr(config-ipsec-vpn)# ike establish-tunnel immediate
                      esr(config-ipsec-vpn)# ike gateway ike_gw1
                      esr(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
                      esr(config-ipsec-vpn)# enable
                      esr(config-ipsec-vpn)# exit
                      esr(config)# exit

                      Состояние туннеля можно посмотреть командой:

                      esr# show security ipsec vpn status ipsec1

                      Конфигурацию туннеля можно посмотреть командой:

                      esr# show security ipsec vpn configuration ipsec1

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Настройка GRE-туннелей
                      GRE (англ. Generic Routing Encapsulation — общая инкапсуляция маршрутов) — протокол туннелирования сетевых пакетов.

                      Его основное назначение — инкапсуляция пакетов сетевого уровня сетевой модели OSI в IP-пакеты. GRE может использоваться для организации VPN на 3-м уровне модели OSI. В маршрутизаторе ESR реализованы статические неуправляемые GRE-туннели, то есть туннели создаются вручную путем конфигурирования на локальном и удаленном узлах. Параметры туннеля для каждой из сторон должны быть взаимосогласованными или переносимые данные не будут декапсулироваться партнером.

                      Задача: Организовать L3-VPN между офисами компании через IP-сеть, используя для туннелирования трафика протокол GRE.

                      • в качестве локального шлюза для туннеля используется IP-адрес 115.0.0.1;
                      • в качестве удаленного шлюза для туннеля используется IP-адрес 114.0.0.10;
                      • IP-адрес туннеля на локальной стороне 25.0.0.1/24.

                      Рисунок 1 - Схема сети.
                      Рисунок 1 – Схема сети

                      Решение:

                      Создадим туннель GRE 10:

                      esr(config)# tunnel gre 10

                      Укажем локальный и удаленный шлюз (IP-адреса интерфейсов, граничащих с WAN):

                      esr(config-gre)# local address 115.0.0.1
                      esr(config-gre)# remote address 114.0.0.10

                      Укажем IP-адрес туннеля 25.0.0.1/24:

                      esr(config-gre)# ip address 25.0.0.1/24

                      Также туннель должен принадлежать к зоне безопасности, для того чтобы можно было создать правила, разрешающие прохождение трафика в firewall. Принадлежность туннеля к зоне задается следующей командой:

                      esr(config-gre)# security-zone untrusted

                      Включим туннель:

                      esr(config-gre)# enable
                      esr(config-gre)# exit

                      На маршрутизаторе должен быть создан маршрут до локальной сети партнера. В качестве интерфейса назначения указываем ранее созданный туннель GRE:

                      esr(config)# ip route 172.16.0.0/16 tunnel gre 10

                      Для применения изменений конфигурации выполним следующие команды:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      После применения настроек трафик будет инкапсулироваться в туннель и отправляться партеру, независимо от наличия GRE-туннеля и правильности настроек с его стороны.

                      Опционально для GRE-туннеля можно указать следующие параметры:

                      • Включить вычисление и включение в пакет контрольной суммы заголовка GRE и инкапсулированного пакета для исходящего трафика:

                      esr(config-gre)# local checksum

                      • Включить проверку наличия и корректности контрольной суммы GRE для входящего трафика:

                      esr(config-gre)# remote checksum

                      • Указать уникальный идентификатор:

                      esr(config-gre)# key 15808

                      • Указать значение DSCP, MTU, TTL:

                      esr(config-gre)# dscp 44
                      esr(config-gre)# mtu 1426
                      esr(config-gre)# ttl 18

                      Состояние туннеля можно посмотреть командой:

                      esr# show tunnels status gre 10

                      Счетчики входящих и отправленных пакетов можно посмотреть командой:

                      esr# show tunnels counters gre 10

                      Конфигурацию туннеля можно посмотреть командой:

                      esr# show tunnels configuration gre 10

                      Настройка туннеля IPv4-over-IPv4 производится аналогичным образом.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Установка и активация лицензий
                      В текущей релизной версия ПО - 1.2.0 доступны лицензии для функционала BRAS, Wi-Fi, wiSLA (активация SLA агента, используемого для мониторинга параметров качества канала связи).

                      Для установки лицензии необходимо файл лицензии загрузить на маршрутизатор с TFTP, FTP или SCP сервера:

                      esr# copy tftp://А.B.C.D:/NPXXXXXXXX.lic system:licence

                      esr# copy ftp://admin:password@А.B.C.D:/NPXXXXXXXX.lic system:licence

                      esr# copy scp://admin:password@A.B.C.D:/NPXXXXXXXX.lic system:licence

                      Процесс активации лицензии происходит автоматически после перезагрузки оборудования.

                      esr# reload system

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Пример настройки проброса портов на маршрутизаторах ESR
                      Для начала нужно создать объекты, которыми будем оперировать дальше в конфигурации.

                      Создаем порт

                      object-group service HTTP

                        port-range 8080

                      exit



                      Создаем IP адреса аплинка и сервера, до которого планируем пробросить порт

                      object-group network UPLINK

                        ip address-range X.X.X.X   - где X.X.X.X белый IP маршрутизатора без маски

                      exit

                      object-group network SERVER

                        ip address-range Y.Y.Y.Y где Y.Y.Y.Y белый IP серввера без маски

                      exit



                      Объявляем зоны безопасности

                      security zone untrusted

                      exit

                      security zone trusted

                      exit



                      Создаем бридж (нужно, если планируем использовать одну серую сеть на нескольких портах)

                      bridge 1

                        vlan 2  (опционально)

                        security-zone trusted

                        ip address Y.Y.Y.Y/24

                        enable

                      exit



                      interface gigabitethernet 1/0/1

                        description "UPLINLK"

                        security-zone untrusted

                        ip address X.X.X.X/n   -где n – размер маски подсети белой подсети

                      exit

                      interface gigabitethernet 1/0/2

                        mode switchport

                        security-zone trusted

                        switchport access vlan 2 (опционально, если этот vlan был объявлен в bridge 1)

                      exit



                      Настроим firewall для прохождения трафика к серверу по порту 8080

                      security zone-pair untrusted trusted

                        rule 1

                          action permit

                          match protocol tcp

                          match destination-address SERVER

                          match destination-port HTTP

                          enable

                        exit

                      exit



                      Создадим правило, разрешающее любой исходящий трафик из локальной сети в сторону интернета

                      security zone-pair trusted untrusted

                        rule 1

                          action permit

                          match protocol any

                          match source-address any

                          match destination-address any

                          enable

                        exit

                      exit



                      Создадим правило, позволяющее прохождение локального трафика без ограничений.

                      security zone-pair trusted trusted

                        rule 1

                          action permit

                          match protocol any

                          match source-address any

                          match destination-address any

                          enable

                        exit

                      exit

                      • Если в будущем планируются какие любо ограничения локального трафика, рекомендуется задать номер правила побольше, например 10, чтобы правила, создаваемые в будущем, можно было легко поставить приоритетом выше или ниже только что созданного правила.



                      Создадим пул адресов, на который будет транслироваться трафик

                      nat destination

                        pool SERVER

                          ip address Y.Y.Y.Y

                        exit



                        *Если необходимо обращаться на белый IP по одному порту (например 8080), но в локальной сети попадать на сервер на другой порт (например 80), в пуле нужно указать номер порта назначения.
                      Если требуется пробросить порт симметрично, то писать «ip port 80» нужно

                        pool SERVER

                          ip address Y.Y.Y.Y

                          ip port 80

                        exit



                        Создадим правило проброса портов

                      *Для проброса tcp и udp портов с одинаковым значением придется создать два отдельных правила для tcp и udp соответственно.

                        ruleset DNAT

                          from zone untrusted

                          rule 1

                            match protocol tcp

                            match destination-address UPLINK

                            match destination-port HTTP

                            action destination-nat pool SERVER

                            enable

                          exit



                      Настроим исходящий NAT

                      nat source

                        ruleset factory

                          to zone untrusted

                          rule 1

                            action source-nat interface

                            enable

                          exit

                        exit

                      exit



                      Источник:
                      docs.eltex-co.ru

                      [ESR] Управление и мониторинг ESR по SNMP

                      access

                      Данной командой определяется уровень доступа по протоколу SNMPv3.

                      Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

                      Синтаксис

                      access <TYPE>
                      no access

                      Параметры

                      <TYPE> – уровень доступа:

                      • ro – доступ только для чтения;
                      • rw – доступ для чтения и записи.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-USER

                      Пример

                      1.     esr(config-snmp-user)# access rw

                      authentication access

                      Данной командой определяется режим безопасности.

                      Использование отрицательной формы команды (no) отключает аутентификацию.

                      Синтаксис

                      authentication access <TYPE>
                      no authentication access

                      Параметры

                      <TYPE> – режим безопасности:

                      • auth – используется только аутентификация;
                      • priv – используется аутентификация и шифрование данных.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-USER

                      Пример

                      1     esr(config-snmp-user)# authentication algorithm auth


                      authentication algorithm

                      Данная команда определяет алгоритм аутентификации SNMPv3-запросов.

                      Использование отрицательной формы команды (no) отключает аутентификацию.

                      Синтаксис

                      authentication algorithm <ALGORITHM>
                      no authentication algorithm

                      Параметры

                      <ALGORITHM> – алгоритм шифрования:

                      • md5 – пароль шифруется по алгоритму md5;
                      • sha1 – пароль шифруется по алгоритму sha1.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-USER

                      Пример

                      1     esr(config-snmp-user)# authentication algorithm md5


                      authentication key

                      Данная команда устанавливает пароль для аутентификации SNMPv3-запросов.

                      Использование отрицательной формы команды (no) удаляет пароль.

                      Синтаксис

                      authentication key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
                      no authentication key

                      Параметры

                      <CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

                      encrypted – при указании команды задается зашифрованный пароль:

                      <ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-USER

                      Пример

                      esr(config-snmp-user)# authentication key ascii-text 123456789
                      esr(config-snmp-user)# authentication key ascii-text encrypted CDE65039E5591FA3F1


                      client-list

                      Данной командой активируется фильтрация и устанавливается профиль IP-адресов, с которых могут приниматься SNMPv3 пакеты с данным именем SNMPv3 пользователя.

                      Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3-пакетов.

                      Синтаксис

                      [no] client-list <NAME>

                      Параметры

                      <NAME> – имя ранее сознанной object-group, задается строкой до 31 символа.

                      Значение по умолчанию

                      Ограничения отключены.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-USER

                      Пример

                      1     esr(config-snmp-user)# client-list OBG005


                      community

                      Данной командой определяется SNMP-community для отправки уведомлений на удаленный сервер.

                      Использование отрицательной формы команды (no) удаляет значение community.

                      Синтаксис

                      community <COMMUNITY>
                      no community

                      Параметры

                      <COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

                      Значение по умолчанию

                      community – не задано.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-HOST

                      Пример

                      1     esr(config-snmp-host)# community privatekey


                      ip address

                      Данной командой активируется фильтрация и устанавливается IP-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

                      Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

                      Синтаксис

                      [no] ip address <ADDR>

                      Параметры

                      <ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

                      Значение по умолчанию

                      Ограничения отключены.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-USER

                      Пример

                      1     esr(config-snmp-user)# ip address 192.168.85.33


                      ipv6 address

                      Данной командой активируется фильтрация и устанавливается IPv6-адрес, которому предоставлен доступ к маршрутизатору под данным SNMPv3-пользователем.

                      Использование отрицательной формы команды (no) деактивирует фильтрацию принимаемых SNMPv3–пакетов.

                      Синтаксис

                      [no] ipv6 address <IPV6-ADDR>

                      Параметры

                      <IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

                      Значение по умолчанию

                      Отключено.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-USER

                      Пример

                      1     esr(config-snmp-user)# ipv6 address AC:05:12:44::24


                      enable

                      Данной командой активируется SNMPv3-пользователь.

                      Использование отрицательной формы команды (no) деактивирует SNMPv3-пользователя.

                      Синтаксис

                      [no] enable

                      Параметры

                      Команда не содержит параметров.

                      Значение по умолчанию

                      Отключено.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-USER

                      Пример

                      1     esr(config-snmp-user)# enable


                      oid-tree

                      Данной командой устанавливается OID и действие применяемое к нему (разрешить/запретить). Более длинные OID имеют преимущество.

                      OID указывается в цифровой нотации.

                      Использование отрицательной формы команды (no) удаляет запись oid-tree.

                      Синтаксис

                      oid-tree <OID> <ACTION>
                      no oid-tree <OID>

                      Параметры

                      <OID> – OID, задаётся строкой до 255 символов;

                      <ACTION> – действие, применяемое к OID

                      • excluded – запретить использование OID;
                      • included – разрешить использование OID.

                      Значение по умолчанию

                      Разрешено.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-VIEW

                      Пример

                      1     esr(config-snmp-view)# oid-tree 1.3.6.1.2.1.2.2 excluded


                      port

                      Данной командой определяется порт коллектора SNMP уведомлений на удаленном сервере.

                      Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

                      Синтаксис

                      port <PORT>
                      no port

                      Параметры

                      <PORT> – номер UDP-порта, указывается в диапазоне [1..65535].

                      Значение по умолчанию

                      162

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-HOST

                      Пример

                      1     esr(config-snmp-host)# port 5555


                      privacy algorithm

                      Данная команда определяет алгоритм шифрования передаваемых данных.

                      Использование отрицательной формы команды (no) отключает шифрование.

                      Синтаксис

                      privacy algorithm <ALGORITHM>
                      no privacy algorithm

                      Параметры

                      <ALGORITHM> – алгоритм шифрования:

                      • aes128 – использовать алгоритм шифрования AES-128;
                      • des – использовать алгоритм шифрования DES.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-USER

                      Пример

                      1     esr(config-snmp-user)# privacy algorithm des


                      privacy key

                      Данная команда устанавливает пароль для шифрования передаваемых данных.

                      Использование отрицательной формы команды (no) удаляет пароль.

                      Синтаксис

                      privacy key ascii-text { <CLEAR-TEXT> | encrypted <ENCRYPTED-TEXT> }
                      no privacy key

                      Параметры

                      <CLEAR-TEXT> – пароль, задаётся строкой от 8 до 16 символов;

                      <ENCRYPTED-TEXT> – зашифрованный пароль размером от 8 байт до 16 байт (от 16 до 32 символов) в шестнадцатеричном формате (0xYYYY...) или (YYYY...).

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-USER

                      Пример

                      1     esr(config-snmp-user)# privacy key ascii-text 123456789
                      2     esr(config-snmp-user)# privacy key ascii-text encrypted CDE65039E5591FA3F1


                      rmon collection statistics

                      Данная команда включается сохранение RMON-статистики для физического интерфейса.

                      Использование отрицательной формы команды (no) отключается сохранение RMON-статистики для физического интерфейса.

                      Синтаксис

                      rmon collection statistics <INDEX> owner <OWNER>
                      no rmon collection statistics

                      Параметры

                      <INDEX> – RMON-интекс данного интерфейса;

                      <OWNER> – текстовое поле длинной [1..127] символов описывающее владельца создавшего данный процесс.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG-GI

                      CONFIG-TE

                      Пример

                      1     esr(config-if)# rmon collection statistics 17 owner admin


                      snmp-server

                      Данной командой включается SNMP-сервер как в глобальной таблице маршрутизации так и во всех созданных VRF.

                      Использование отрицательной формы команды (no) выключает SNMP-сервер.

                      Синтаксис

                      [no] snmp-server

                      Параметры

                      Команда не содержит параметров.

                      Значение по умолчанию

                      Выключен.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG

                      Пример

                      esr(config)# snmp-server


                      snmp-server community

                      Данной командой определяется сообщество для доступа по протоколу SNMP.

                      Использование отрицательной формы команды (no) удаляет настройки сообщества.

                      Синтаксис

                      [no] snmp-server community <COMMUNITY> [ <TYPE> ] [ { <ADDR> | <IPV6-ADDR> } ] [client-list <OBJ-GROUP-NETWORK-NAME> ] [ <VERSION> ] [ view <VIEW-NAME> ] [ vrf <VRF> ]

                      Параметры

                      <COMMUNITY> – сообщество для доступа по протоколу SNMP, задается строкой длинной [1..128] символа;

                      <TYPE> – уровень доступа:

                      • ro – доступ только для чтения;
                      • rw – доступ для чтения и записи.

                      <ADDR> – IP-адрес клиента, которому предоставлен доступ, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255].

                      <IPV6-ADDR> – IPv6-адрес клиента, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

                      <OBJ-GROUP-NETWORK-NAME> – имя профиля IP-адресов, от которых обрабатываются snmp-запросы, задаётся строкой до 31 символа.

                      <VERSION> – версия snmp, поддерживаемая данным community, принимает значения v1 или v2c.

                      <VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID.

                      <VRF> – имя экземпляра VRF, из которого будет разрешен доступ, задается строкой до 31 символа.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server community public rw


                      snmp-server contact

                      Данной командой устанавливается значение переменной SNMP, содержащей контактную информацию (по умолчанию не определена). Для удобства в параметрах можно указать ответственного за данное оборудование, например, его фамилию.

                      Использование отрицательной формы команды (no) удаляет значение переменной SNMP, содержащей контактную информацию.

                      Синтаксис

                      [no] snmp-server contact <CONTACT>

                      Параметры

                      <CONTACT> – контактная информация, задаётся строкой до 255 символов.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server contact ivanov_ivan


                      snmp-server dscp

                      Команда задаёт значение кода DSCP для использования в IP-заголовке исходящих пакетов SNMP-сервера.

                      Использование отрицательной формы команды (no) устанавливает значение DSCP по умолчанию.

                      Синтаксис

                      snmp-server dscp <DSCP>
                      no snmp-server dscp

                      Параметры

                      <DSCP> – значение кода DSCP, принимает значения в диапазоне [0..63].

                      Значение по умолчанию

                      61

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server dscp 40


                      snmp-server enable traps

                      Данная команда разрешает отправку всех типов SNMP-уведомлений.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки всех типов SNMP-уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps

                      Параметры

                      Отсутствуют.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server enable traps


                      snmp-server enable traps config

                      Данная команда разрешает отправку SNMP-уведомлений об операциях с конфигурацией.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps config [ <ACT> ]

                      Параметры

                      <ACT> – трапы фактов изменения конфигурации:

                      • commit – применение изменения конфигурации;
                      • confirm – подтверждение изменения конфигурации.

                      Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server enable traps config commit


                      snmp-server enable traps entity

                      Данная команда разрешает отправку SNMP-уведомлений об операциях с running-config.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps entity [ <ENT> ]

                      Параметры

                      <ENT> – типы фильтров параметров окружения:

                      • config-change – информация о операциях с running-config.

                      Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server enable traps entity


                      snmp-server enable traps entity-sensor

                      Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps entity-sensor [ <ENT> ]

                      Параметры

                      <ENT> – типы фильтров параметров окружения:

                      • threshold – информация о срабатывании пересечения пороговых значений.

                      Без указания ключа <ENT> – активируется отправка всех трапов данной группы.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server enable traps entity-sensor


                      snmp-server enable traps environment

                      Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps environment [ <ENV> ]

                      Параметры

                      <ENV> – типы фильтров параметров окружения:

                      • pwrin – отказ БП;
                      • pwrin-insert – БП установлен;
                      • fan – отказ вентилятора;
                      • fan-speed-changed – изменение скорости вентиляторов;
                      • fan-speed-high – скорость вращения вентиляторов превысила максимальный порог;
                      • memory-flash-low – свободный объем NAND меньше заданного порога;
                      • memory-flash-critical-low – свободный объем NAND меньше заданного критического порога;
                      • memory-ram-low – свободный объем RAM меньше заданного порога;
                      • memory-ram-critical-low– свободный объем RAM меньше заданного критического порога;
                      • cpu-load – высокая нагрузка ЦПУ;
                      • cpu-overheat-temp – температура CPU превысила заданный максимальный порог;
                      • cpu-critical-temp – температура CPU превысила заданный критический порог;
                      • cpu-supercooling-temp – температура CPU упала ниже заданного минимального порога;
                      • switch-overheat-temp – температура коммутатора превысила заданный максимальный порог;
                      • switch-supercooling-temp – температура коммутатора упала ниже заданного минимального порога;
                      • board-overheat-temp – перегрев платы;
                      • board-supercooling-temp – переохлаждение платы;
                      • sfp-overheat-temp – перегрев sfp-модуля;
                      • sfp-supercooling-temp – переохлаждение sfp-модуля.

                      Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server enable traps enviroment pwrin


                      snmp-server enable traps envmоn

                      Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps envmon [ <ENV> ]

                      Параметры

                      <ENV> – типы фильтров параметров окружения:

                      • fan – информация о работе блоков вентиляторов;
                      • shutdown – информация о отключении маршрутизатора;
                      • supply – информация о работе блоков питания;
                      • temperature информация о работе температурных датчиков.

                      Без указания ключа <ENV> – активируется отправка всех трапов данной группы.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      esr(config)# snmp-server enable traps envmon fun


                      snmp-server enable traps files-operations

                      Данная команда разрешает отправку SNMP-уведомлений об операциях с файлами.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps files-operations [ <ACT> ]

                      Параметры

                      <ACT> – типы фильтров параметров операций с файлами:

                      • successful – успешно;
                      • failed – неудачно;
                      • canceled – отменено;

                      canceled – отменено.

                      Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server enable traps files-operations canceled


                      snmp-server enable traps flash

                      Данная команда разрешает отправку SNMP-уведомлений об операциях с внешними flash-накопителями.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps flash [ <ACT> ]

                      Параметры

                      <ACT> – типы фильтров параметров операций с файлами:

                      • insertion – подключение flash-накопителя;
                      • removal – удаление flash-накопителя.

                      Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server enable traps flash removal


                      snmp-server enable traps interfaces

                      Данная команда разрешает отправку SNMP-уведомлений о изменении состояния интерфейсов.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps interfaces [ <ACT> ]

                      Параметры

                      <ACT> – типы фильтров параметров окружения:

                      • rx-utilization-high – поток входящих данных превышает порог;
                      • tx-utilization-high – поток исходящих данный превышает порог;
                      • number-high – превышение количества IP-интерфейсов;

                      Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server enable traps interfaces rx-utilization-high


                      snmp-server enable traps ports

                      Данная команда разрешает отправку SNMP-уведомлений о появлении ошибок на интерфейсах чипа коммутации.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps ports [ <TYPE> ]

                      Параметры

                      <TYPE> – типы фильтров состояние порта:

                      • port-counters-errors – ошибки на интерфейсах чипа коммутации.

                      Без указания ключа <TYPE> – активируется отправка всех трапов данной группы.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      esr(config)# snmp-server enable traps ports


                      snmp-server enable traps screens

                      Данная команда разрешает отправку SNMP-уведомлений о cрабатывании защиты от определенного вида DoS атак.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps screens [ <SCREEN> ]

                      Параметры

                      <SCREEN> – типы фильтров защиты от DoS атак:

                      • dest-limit – ограничение количества одновременных сессий на основании адреса назначения;
                      • source-limit – ограничение количества одновременных сессий на основании адреса источника;
                      • icmp-threshold – защита от ICMP flood атак;
                      • udp-threshold – защита от UDP flood атак;
                      • syn-flood – защита от SYN flood атак;
                      • land – защита от land атак;
                      • winnuke – защита от winnuke атак;
                      • icmp-frag – блокировка фрагментированных ICMP-пакетов;
                      • syn-flag – блокировка фрагментированных TCP-пакетов, с флагом SYN;
                      • unknown-proto – блокировка пакетов, с ID протокола в заголовке IP равном 137 и более;
                      • ip-frag – блокировка фрагментированных пакетов;
                      • port-scan – защита от port scan атак;
                      • ip-sweep – защиту от IP-sweep атак;
                      • syn-fin – блокировка TCP-пакетов, с установленными флагами SYN и FIN;
                      • fin-no-ack – блокировка TCP-пакетов с установленным флагом FIN и не установленным флагом ACK;
                      • no-flag – блокировка TCP-пакетов, с нулевым полем flags;
                      • spoofing – защита от IP spoofing атак;
                      • reserved – блокировка всех ICMP-пакетов 2 и 7 типов (reserved);
                      • quench – блокировка всех ICMP-пакетов 4 типа (source quench);
                      • echo-request – блокировка всех ICMP пакетов 8 типа (echo-request);
                      • time-exceeded – блокировка всех ICMP-пакетов 11 типа (time exceeded);
                      • unreachable – блокировка всех ICMP-пакетов 3 типа (destination-unreachable);
                      • icmp-large – блокировка ICMP-пакетов большого объема;
                      • tcp-all-flags – блокировка tcp-пакетов с флагами;
                      • udp-frag – блокировка udp-пакетов с флагами.

                      Без указания ключа <LINK> – активируется отправка всех трапов данной группы.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      esr(config)# snmp-server enable traps screens reserved


                      snmp-server enable traps snmp

                      Данная команда разрешает отправку SNMP-уведомлений об изменении параметров окружения.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps snmp [ <ACT> ]

                      Параметры

                      <ACT> – типы фильтров параметров окружения:

                      • authentication – уведомления о snmp-запросах на маршрутизатор с неверными community или snmpv3-паролем;
                      • coldstart – уведомления о перезапуске snmp-сервера на маршрутизаторе;
                      • linkdown – информация о изменении состояния link в down;
                      • linkup – информация о изменении состояния link в up.

                      Без указания ключа <ACT> – активируется отправка всех трапов данной группы.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server enable traps snmp linkup


                      snmp-server enable traps syslog

                      Данная команда разрешает отправку SNMP-уведомлений с syslog-сообщениями.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps syslog

                      Параметры

                      Отсутствуют.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server enable traps syslog


                      snmp-server enable traps wifi

                      Данная команда разрешает отправку SNMP-уведомлений с сообщениями о работе wifi-контроллера.

                      Использование отрицательной формы команды (no) отменяет разрешение отправки указанных типов уведомлений.

                      Синтаксис

                      [no] snmp-server enable traps wifi [ <NAME> ]
                      Параметры

                      <NAME> – типы трапа о туннелях softgre:

                      • wifi-tunnels-number-in-bridge-high – включение трапов о превышении количества sub-gre-тунелей включенных в bridge
                      • wifi-tunnels-operation– включение трапов о результате snmp операций с туннелями softgre.

                      Без указания ключа <NAME> – активируется отправка всех трапов данной группы.

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      esr(config)# snmp-server enable traps syslog


                      snmp-server host

                      Данной командой включается передача SNMP-уведомлений на указанный IP-адрес и осуществляется переход в режим настройки SNMP-уведомлений.

                      Использование отрицательной формы команды (no) отключает передачу уведомлений на указанный коллектор SNMP-уведомлений.

                      Синтаксис

                      [no] snmp-server host { <ADDR> | <IPV6-ADDR> } [vrf <VRF>]

                      Параметры

                      <ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

                      <IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF];

                      <VRF> – имя экземпляра VRF, в котором находится коллектор SNMP-уведомлений, задается строкой до 31 символа.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp host 192.168.2.2


                      snmp-server location

                      Данной командой устанавливается значение переменной SNMP, содержащей информацию о расположении оборудования (по умолчанию не определено). Для удобства в параметрах можно указать город, улицу, район, номер комнаты и т.п.

                      Использование отрицательной формы команды (no) удаляет значение переменной, содержащей информацию о расположении оборудования.

                      Синтаксис

                      [no] snmp-server location <LOCATION>

                      Параметры

                      <LOCATION> – информацию о расположении оборудования, задаётся строкой до 255 символов.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server location duglasa_adamsa_42


                      snmp-server system-shutdown

                      Данной командой разрешается перезагрузка маршрутизатора при помощи snmp-сообщений.

                      Использование отрицательной формы команды (no) запрещает перезагрузку маршрутизатора при помощи SNMP-сообщений.

                      Синтаксис

                      [no] snmp-server system-shutdown

                      Параметры

                      Команда не содержит параметров.

                      Значение по умолчанию

                      Отключено.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server system-shutdown


                      Данной командой устанавливается режим отправки SNMP-trap.

                      Использование отрицательной формы команды (no) устанавливает режим по умолчанию.

                      Синтаксис

                      snmp-server trap link <MODE>
                      no snmp-server host

                      Параметры

                      <MODE> – режим отправки SNMP-trap. Принимает значения:

                      • ietf;
                      • cisco.

                      Значение по умолчанию

                      ietf

                      Необходимый уровень привилегий

                      10

                      Командный режим

                      CONFIG

                      Пример

                      1      esr(config)# snmp-server trap link cisco


                      snmp-server user

                      Данной командой создается SNMPv3-пользователь.

                      Использование отрицательной формы команды (no) удаляет SNMPv3-пользователя.

                      Синтаксис

                      [no] snmp-server user <NAME>

                      Параметры

                      <NAME> – имя пользователя, задаётся строкой от 1 до 128 символов.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG

                      Пример

                      1     esr(config)# snmp-server user admin
                      1     esr(config-snmp-user)#


                      snmp-server view

                      Данной командой создается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для community (SNMPv2) и user (SNMPv3).

                      Использование отрицательной формы команды (no) удаляет профиль snmp view.

                      Синтаксис

                      [no] snmp-server view <VIEW-NAME>

                      Параметры

                      <VIEW-NAME> – имя профиля SNMP view, задаётся строкой до 31 символа.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG

                      Пример

                      esr(config)# snmp-server view user_access
                      esr(config-snmp-view)#


                      source-address

                      Данной командой определяется IP-адрес для отправки уведомлений на удаленный сервер.

                      Использование отрицательной формы команды (no) устанавливает значение по умолчанию.

                      Синтаксис

                      source-address { <ADDR> | <IPV6-ADDR> }
                      no source-address

                      Параметры

                      <ADDR> – IP-адрес, задаётся в виде AAA.BBB.CCC.DDD, где каждая часть принимает значения [0..255];

                      <IPV6-ADDR> – IPv6-адрес, задаётся в виде X:X:X:X::X, где каждая часть принимает значения в шестнадцатеричном формате [0..FFFF].

                      Значение по умолчанию

                      IPv4/IPv6 – адрес интерфейса ближайшего к удаленному SNMP-серверу.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-HOST

                      Пример

                      1     esr(config-snmp-host)# source-address 192.168.22.17


                      source-interface

                      Данной командой определяется интерфейс или туннель маршрутизатора, IPv4/IPv6-адрес которого будет использоваться для отправки уведомлений на удаленный сервер.

                      Использование отрицательной формы команды (no) удаляет указанный интерфейс или туннель.

                      Синтаксис

                      source-interface { <IF> | <TUN> }
                      no source-interface

                      Параметры

                      <IF> – имя интерфейса устройства.

                      <TUN> – имя туннеля устройства.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-HOST

                      Пример

                      1     esr(config-snmp-host)# source-interface gigabitethernet 1/0/1


                      view

                      Данной командой устанавливается профиль snmp view, позволяющий разрешать или запрещать доступ к тем или иным OID для SNMPv3 user.

                      Использование отрицательной формы команды (no) удаляет профиль snmp view.

                      Синтаксис

                      [no] view <VIEW-NAME>

                      Параметры

                      <VIEW-NAME> – имя SNMP view профиля, на основании которого обеспечивается доступ к OID, задается строкой до 31 символа.

                      Необходимый уровень привилегий

                      15

                      Командный режим

                      CONFIG-SNMP-USER

                      Пример

                      1     esr(config-snmp-user)# view user_view

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Пример настройки L2TP+IPsec клиент сервер на ESR

                      Настройка L2TP сервера (приемной стороны)

                       Для начала нужно создать объекты стандартных портов для L2TP и IKE.

                      object-group service L2TP

                        port-range 1701

                      exit

                      object-group service IKE

                        port-range 500

                      exit



                      Создать правила в файрволле, разрешающие обращения из внешней сети к маршрутизатору по стандартным портам L2TP и IKE и запретить все остальные

                      security zone-pair untrusted self

                        rule 1

                          action permit

                          match protocol udp

                          match destination-port L2TP

                          enable

                        exit

                        rule 2

                          action permit

                          match protocol udp

                          match destination-port IKE

                          enable

                        exit

                        rule 3

                          action deny

                          enable

                        exit

                      exit



                      Настроить аплинк маршрутизатора:

                      bridge 2

                        ip address X.X.X.X/N   , где X.X.X.X/N - статический белый IP и подсеть, полученная от провайдера

                        ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

                      exit



                      ###___Альтернативный способ

                      interface gigabitethernet 1/0/1

                      switchport access vlan 1

                      mode routerport

                        security-zone untrusted

                        ip address X.X.X.X/N   , где X.X.X.X/N - статический белый IP и подсеть, полученная от провайдера

                        ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

                      exit

                      ###___



                      Создать IPsec профиль

                      security ipsec proposal test

                      exit



                      Создать IPsec политику

                      security ipsec policy test

                        proposal test

                      exit



                      Теперь нужно настроить сервер для подключений L2TP-клиентов



                      * Remote Access IPsec VPN – сценарий организации временных VPN-подключений, в котором

                      сервер IPsec VPN находится в режиме ожидания входящих подключений, а клиенты осуществляют

                      временные подключения к серверу для получения доступа к сетевым ресурсам.



                      remote-access l2tp L2TP

                        mtu 1400

                        authentication mode local    <способ работы сервера по локальной базе, т.е. без использования radius-сервера>

                        local-address ip-address 10.0.0.1    <серый IP адрес, который будет принадлежать этому ESR>

                        remote-address address-range 10.0.0.2-10.0.0.10      <диапазон адресов, которые будут присваиваться маршрутизаторам, на другом конце туннелей>

                        outside-address ip-address   X.X.X.X  <IP-адрес, по которому будет доступен маршрутизатор>

                        security-zone trusted

                        ipsec authentication method pre-shared-key  <метод аутентификации для ipsec, в данном примере по паролю>

                        ipsec authentication pre-shared-key ascii-text test    <пароль>

                        Не выходя из настроек, создадим локальную базу пользователей

                          username test1    <логин для локального пользователя>

                          password ascii-text test1    <пароль для одного из туннелей>

                          enable

                          remote network 192.168.1.0/24    <подсеть, которая будет находиться за туннелем на удаленной стороне>

                        exit

                      enable

                      exit



                      *дальше можно создать еще нескольких пользователей по аналогии



                        *Все пароли при выгрузке конфигурации будут в зашифрованном виде. Восстановить их в первоначальный крайне затруднительно, но строки конфигурации можно копировать в другие маршрутизаторы ESR и там они будут корректно интерпретироваться.

                        * Можно добавлять несколько локальных пользователей аналогичным способом

                      exit



                      Настройка L2TP-клиента (удаленной стороны)



                      Для начала нужно настроить соединение с вышестоящим оборудованием. Если вы включаете

                      Настроить аплинк маршрутизатора

                      interface gigabitethernet 1/0/1

                        description "UPLINLK"

                        security-zone untrusted

                        ip address X.X.X.X/N   , где X.X.X.X/N - статический IP и подсеть к вышестоящему устройству

                        ip tcp adjust-mss 1400   - при создании туннеля, желательно уменьшить mtu на порту

                      exit



                      Настроить клиентскую часть l2tp клиента

                      tunnel l2tp 1

                        security-zone trusted

                        mtu 1400

                        username test1 password ascii-text test1   - где test1 – это логин и пароль (необязательно одинаковые) для l2tp подключения. Они должны совпадать в теми, которые настраиваете на серверной части

                        remote address X.X.X.X    - где <X.X.X.X – IP-адрес сервера, к которому будет происходить подключение

                        ipsec authentication method pre-shared-key

                        ipsec authentication pre-shared-key ascii-text test   <пароль>   - пароль для IPsec подключения

                        enable

                      exit



                      ###   Если в ходе настройки возникли проблемы проверьте наличие команд enable во всех местах как в примере, разрешен ли порт 1701 в фаерволе и совпадают ли логины/пароли для подключения.

                      Можно пользоваться мониторингом портов, через которые проходит подключение для анализа проблем при помощи команды:

                      monitor interface gi1/0/1

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Анализ трафика в CLI
                      В маршрутизаторах серии ESR реализована возможность анализировать трафик на интерфейсах из CLI. Сниффер запускается командой monitor.

                      esr# monitor gigabitethernet 1/0/1

                      Для удобства использования организована возможность фильтрации вывода, например:

                      esr# monitor gigabitethernet 1/0/1 ?
                      destination-address Filter by destination IP address
                      detailed Detailed output
                      packets Count packets
                      protocol Choose protocol type
                      source-address Filter by source IP address
                      <cr>

                      esr# monitor gigabitethernet 1/0/1 protocol ?
                      0-255 Filter by IP protocol number
                      RDP Filter by RDP protocol
                      ah Filter by AH protocol
                      arp Filter by ARP protocol
                      eigrp Filter by EIGRP protocol
                      esp Filter by ESP protocol
                      gre Filter by GRE protocol
                      icmp Filter by ICMP protocol
                      icmp6 Filter by ICMP6 protocol
                      igmp Filter by IGMP protocol
                      igrp Filter by IGRP protocol
                      ipip Filter by IPIP protocol
                      l2tp Filter by L2TP protocol
                      ospf Filter by OSPF protocol
                      pim Filter by PIM protocol
                      tcp Filter by TCP protocol
                      udp Filter by UDP protocol
                      vrrp Filter by VRRP protocol

                      Запись дампов трафика в файл в текущих версиях ПО невозможна.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Запись дампа на интерфейсах маршрутизатора
                      При диагностике проблем бывает необходимо записать дамп пакетов на одном или нескольких интерфейсах маршрутизатора для последующего анализа в wireshark. Средствами CLI маршрутизатора ESR этого сделать невозможно. Но можно сделать в linux-shell. Для этого необходимо:
                      1. Задать пароль и активировать пользователя techsupport на маршрутизаторе

                      Configure
                           username techsupport
                                password <Пароль пользователя techsupport>
                           exit
                           tech-support login enable
                           end
                      commit
                      confirm

                      1. Подключиться к маршрутизатору esr по ssh с использованием логина techsupport и ранее заданного пароля.

                      2. При помощи команды "ip a" оределить системное наименование интерфейсов, на которых необходимо захватывать пакеты

                      techsupport@esr:~$ ip a
                      1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1
                      link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
                      inet 127.0.0.1/8 scope host lo
                      valid_lft forever preferred_lft forever
                      inet6 ::1/128 scope host
                      valid_lft forever preferred_lft forever
                      2: dummy0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default qlen 1000
                      link/ether b6:c0:48:6f:0e:6d brd ff:ff:ff:ff:ff:ff
                      3: eth0: <BROADCAST,MULTICAST> mtu 1518 qdisc noop state DOWN group default qlen 1000
                      link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
                      4: eth1: <BROADCAST,MULTICAST> mtu 1514 qdisc noop state DOWN group default qlen 1000
                      link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
                      5: eth2: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1514 qdisc pfifo_fast state UP group default q0
                      link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
                      6: eth3: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1514 qdisc pfifo_fast state UP group default q0
                      link/ether a8:f9:4b:ab:62:68 brd ff:ff:ff:ff:ff:ff
                      7: gi1_1@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
                      link/ether a8:f9:4b:ab:62:69 brd ff:ff:ff:ff:ff:ff
                      inet 192.168.115.8/20 brd 192.168.127.255 scope global gi1_1
                      valid_lft forever preferred_lft forever
                      8: gi1_2@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
                      link/ether a8:f9:4b:ab:62:6a brd ff:ff:ff:ff:ff:ff
                      9: gi1_3@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LOW0
                      link/ether a8:f9:4b:ab:62:6b brd ff:ff:ff:ff:ff:ff
                      10: gi1_4@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
                      link/ether a8:f9:4b:ab:62:6c brd ff:ff:ff:ff:ff:ff
                      11: gi1_5@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
                      link/ether a8:f9:4b:ab:62:6d brd ff:ff:ff:ff:ff:ff
                      12: gi1_6@eth2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue switchid 00000000 state LO0
                      link/ether a8:f9:4b:ab:62:6e brd ff:ff:ff:ff:ff:ff
                      13: tunl0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1
                      link/ipip 0.0.0.0 brd 0.0.0.0
                      14: gre0@NONE: <NOARP> mtu 1476 qdisc noop state DOWN group default qlen 1
                      link/gre 0.0.0.0 brd 0.0.0.0
                      15: gretap0@NONE: <BROADCAST,MULTICAST> mtu 1462 qdisc noop state DOWN group default qlen 1000
                      link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff
                      16: ip_vti0@NONE: <NOARP> mtu 1364 qdisc noop state DOWN group default qlen 1
                      link/ipip 0.0.0.0 brd 0.0.0.0
                      17: sit0@NONE: <NOARP> mtu 1480 qdisc noop state DOWN group default qlen 1
                      link/sit 0.0.0.0 brd 0.0.0.0
                      18: ip6tnl0@NONE: <NOARP> mtu 1452 qdisc noop state DOWN group default qlen 1
                      link/tunnel6 :: brd ::
                      19: ip6gre0@NONE: <NOARP> mtu 1448 qdisc noop state DOWN group default qlen 1
                      link/gre6 00:00:00:00:00:00:00:00:00:00:00:00:00:00:00:00 brd 00:00:00:00:00:00:00:00:00:00:00:000
                      20: gi1_2.64@gi1_2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN g0
                      link/ether a8:f9:4b:ab:62:6a brd ff:ff:ff:ff:ff:ff
                      inet 172.16.16.1/30 brd 172.16.16.3 scope global gi1_2.64
                      valid_lft forever preferred_lft forever
                      21: vlan: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 100
                      link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
                      22: dvlan: <BROADCAST,NOARP> mtu 1500 qdisc noop master vlan state DOWN group default qlen 1000
                      link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
                      23: vlan.1@vlan: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state LOWERLAYERDOWN grou0
                      link/ether 5e:2c:79:05:e5:a4 brd ff:ff:ff:ff:ff:ff
                      techsupport@esr:~$

                      • Для физических интерфейсов, системное имя интерфейса выглядит как gi1_<номер интерфейса>
                      • Для саб-интерфейсов, системное имя интерфейса выглядит как gi1_<номер интерфейса>.<номер vlan в 16-тиричной форме>
                      • Для bridge-интерфейсов, системное имя интерфейса выглядит как br<номер bridge в CLI>



                      1. Запустить захват пакетов на необходимых интерфейсах в файл:

                      techsupport@esr:~$ sudo tcpdump -i <системное имя интерфейса1> <ключи для фильтрации пакетов1> -w /tmp/<имя файла для дампа1> -C 1M &
                      techsupport@esr:~$ sudo tcpdump -i <системное имя интерфейса2> <ключи для фильтрации пакетов2> -w /tmp/<имя файла для дампа2> -C 1M &

                      Если/когда система потребует ввода пароля - необходимо ввести пароль пользователя techsupport

                      Дамп можно записывать как на одном так и на нескольких интерфейсах. Всё зависит от текущей проблемы и необходимости.

                      Нельзя пренебрегать ключами для фильтрации пакетов т.к. размер файла может оказаться слишком большим и он займет всю память маршрутизатора.

                      Ключ -C 1M ограничивает размер файла дампа в 1 Мегабайт. Можно использовать другое ограничение или не использовать его вовсе, но следить, чтобы файлы не заняли много места в памяти маршрутизатора



                      1. Сгенерировать необходимые пакеты или дождаться проявления той или иной проблемы

                      Это может быть попытка регистрации телефона на SBC или SoftSwitch, совершение телефонного звонка, или пакеты любого другого протокола маршрутизируемые или обрабатываемые маршрутизатором ESR.



                      1. Остановить захват пакетов в techsupport-ssh-сессии

                      techsupport@esr:~$ sudo pkill tcpdump



                      1. Скопировать с маршрутизатора собранные дампы.

                           7.ver1. по протоколу scp

                      Для ли linux можно использовать команды:

                      scp techsupport@<ip-маршрутизатора>:/tmp/<имя файла> /home/<путь для копирования>

                      Для windows - можно использовать scp-клиент отдельный или интегрированный в другие приложения.

                      1. ver2. по протоколу tftp

                      При наличии в сети tftp-сервера, можно с маршрутизатора загрузить на него полученные дампы при помощи команды:

                      techsupport@esr:~$ tftp <ip-адрес tftp-сервера> -pl /tmp/<имя файла>



                      1. Удалить файлы дампов с маршрутизатора

                      techsupport@esr:~$ sudo rm /tmp/<имя файла для дампа1>
                      techsupport@esr:~$ sudo rm /tmp/<имя файла для дампа2>

                      Скопировав в п. 7 файлы можно более удобно обрабатывать на ПК при помощи утилиты wireshark.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Процесс диагностики при траблшутинге IPSec(Route-based, Policy-based, Remote Access)
                      1. При выявлении проблем в работе или настройке IPSec(версия ПО 1.14) первоначально необходимо включить режим debug:

                      ESR# debug
                      ESR(debug)# debug ipsec network 2
                      ESR(debug)# debug ipsec encoding 1
                      ESR(debug)# debug ipsec ike 2
                      ESR(debug)# debug ipsec ikemanager 2
                      ESR(debug)# debug ipsec configuration 1



                      1. Задать пароль и активировать пользователя techsupport на маршрутизаторе

                      Configure
                           username techsupport
                                password <Пароль пользователя techsupport>
                           exit
                           tech-support login enable
                           end
                      commit
                      confirm

                      1. Подключиться к маршрутизатору ESR по ssh/console(RS-232) с использованием логина techsupport и ранее заданного пароля.



                      1. Сбор информации(лога) для анализа.

                      - лог процесса IPSec:

                      techsupport@esr:~$ sudo cat /var/log/syslog/techsupport/ipsec

                      - конфигурационный файл IPSec:

                      techsupport@esr:~$ sudo cat /etc/ipsec.conf

                      - статус IPSec:

                      techsupport@esr:~$ sudo ipsec statusall



                      1. если собранный лог достаточно велик и копирование с экрана подключения построчно неудобно, то собранный лог cat /var/log/syslog/techsupport/ipsec возможно скопировать следующим образом:
                      2. a) по протоколу scp

                      techsupport@esr:~$ sudo cp /var/log/syslog/techsupport/ipsec /tmp/ipsec - копирование файла ipsec из раздела /var в раздел /tmp на маршрутизаторе ESR

                      копирование на ПК(Linux) файла по протоколу scp:

                      scp techsupport@<ip-маршрутизатора>:/tmp/<имя файла> /home/<путь для копирования>

                      Для windows - можно использовать scp-клиент отдельный или интегрированный в другие приложения.

                      techsupport@esr:~$ sudo rm /tmp/ipsec - удаление файла ipsec на маршрутизаторе ESR

                      б) через CLI маршрутизатора:

                      techsupport@esr:~$ sudo cp /var/log/syslog/techsupport/ipsec /mnt/data/data/ipsec_log - копирование файла ipsec из раздела /var в раздел /mnt с именем ipsec_log
                      techsupport@esr:~$ logout - переход в CLI маршрутизатора

                      esr# dir flash:data/

                      Name                                                       Type         Size
                      --------------------------------------------------------   ----------   --------   --
                      ipsec_log                                                  File         184.22     KB

                      далее копирование файла ipsec_log доступными средствами, например usb://usb_name:/FILE или tftp://HOST[%interface(for ipv6 link-local only)][PORT*]:/FILE:



                      esr# show storage-devices usb
                      Name                             Filesystem   Total, MB    Used, MB     Free, MB
                      ------------------------------   ----------   ----------   ----------   ----------
                      <name>                             vfat         13791.52     1827.40      11964.12
                      esr# copy flash:data/ipsec_log usb://<name>:/ipsec_log
                      |******************************************| 100% (230kB) Success!
                      esr# copy flash:data/ipsec_log tftp://<ipaddr>:/ipsec_log
                      |******************************************| 100% (184kB) Success!



                      удаление файла:

                      esr# delete flash:data/
                      esr# delete flash:data/ipsec_log
                      |******************************************| 100% (0B) File deleted successfully.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Primary и secondary IPv4 адреса на интерфейсех ESR
                      Рассмотрим пример конфигурации нескольких IPv4 адресов на одном порту (возможно внести до 8-ми адресов):

                      interface gigabitethernet 1/0/20
                        ip firewall disable
                        ip address 192.0.2.1/24
                        ip address 192.0.2.254/24
                        ip address 192.0.2.10/30
                      exit

                      Все IPv4 адреса, принадлежащие разным подсетям, будут являться primary. В нашем примере это 192.0.2.1 и 192.0.2.10.

                      Второй и все последующие IPv4 адреса из подсети /24 - это secondary адреса, в примере - 192.0.2.254.

                      Если на интерфейсе включить VRRP, без указания source ip, например:

                      interface gigabitethernet 1/0/20
                        ip firewall disable
                        ip address 192.0.2.1/24
                        ip address 192.0.2.254/24
                        ip address 192.0.2.10/30
                        vrrp id 100
                        vrrp ip 192.0.2.2
                        vrrp
                      exit

                      То в качестве адреса источника vrrp ip будет использоваться первый IPv4 адрес с интерфейса, проверим это, используя команду monitor (будем фильтровать по IP адресу назначения,т.к. для VRRP выделен адрес 224.0.0.18):

                      esr-1000# monitor gigabitethernet 1/0/20 destination-address 224.0.0.18
                      17:19:13.591043 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 18, offset 0, flags [none], proto VRRP (112), length 40)
                      192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2
                      17:19:14.592882 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 19, offset 0, flags [none], proto VRRP (112), length 40)
                      192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2
                      17:19:15.593250 00:00:5e:00:01:64 > 01:00:5e:00:00:12, ethertype IPv4 (0x0800), length 54: (tos 0xc0, ttl 255, id 20, offset 0, flags [none], proto VRRP (112), length 40)
                      192.0.2.1 > 224.0.0.18: vrrp 192.0.2.1 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype none, intvl 1s, length 20, addrs: 192.0.2.2

                      3 packets captured
                      3 packets received by filter
                      0 packets dropped by kernel

                      В качестве адреса источника используется первый primary адрес - 192.0.2.1, что справедливо и для всех остальных случаев: например выполнение команды ping, traceroute и т.д.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Восстановление конфигурации на ESR с заранее подготовленного USB-носителя
                      Введите расширенную команду отображения конфигурации на устройстве, конфигурацию которого требуется восстанавливать с USB-носителей

                      esr-boot-usb# sh running-config extended



                      #!/usr/bin/clash
                      #19
                      #1.12.0
                      #05/11/2020
                      #18:20:08
                      hostname esr-boot-usb
                      interface gigabitethernet 1/0/1
                        ip address 192.168.0.1/24
                      exit



                      Полный вывод конфигурации (включая строки, начинающиеся с символа "#"), необходимо записать в файл с именем "running-config.conf" и скопировать в корень usb-носителя



                      Раздел с данными usb-носителя должен иметь структуру файловой системы  fat32



                      Восстановление конфигурации с USB

                      Подключите USB-носитель к устройству

                      Включите устройство

                      Во время загрузки устройства перейдите в меню uboot набором слова "stop" по приглашению:

                      Autobooting in 5 seconds, enter to command line available now
                      stop
                      u-boot>

                      Очистите конфигурации и продолжите загрузку:



                      Рабочая конфигурация на устройстве будет безвозвратно утеряна



                      u-boot> clear_mtd_config
                      Start clear... Done!
                      u-boot> run bootcmd

                      После загрузки устройство начнет работу с конфигурацией записанной на USB-носителе

                      esr-boot-usb login: admin
                      Password:
                      Warning: you have uncommitted configuration changes.
                      ********************************************
                      *            Welcome to ESR-21             *
                      ********************************************
                      esr-boot-usb# sh running-config extended
                      #!/usr/bin/clash
                      #19
                      #1.12.0
                      #05/11/2020
                      #18:20:08
                      hostname esr-boot-usb

                      interface gigabitethernet 1/0/1
                        ip address 192.168.0.1/24
                      exit

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Особенности применения изменений конфигурации на маршрутизаторах ESR
                      На сервисных маршрутизаторах ESR хранится два конфигурационных файла:​
                      1. Текущая конфигурация (running-config).​

                      В соответствии с данной конфигурацией маршрутизатор функционирует в текущий момент времени.​

                      running-config всегда сохраняется в энергонезависимую память.​

                      • Для отображения текущей конфигурации используется команда:​

                      esr# show running-config​



                      ​2. Конфигурация кандидат (candidate-config).​

                      В процессе конфигурирования маршрутизатора все вводимые настройки сначала попадают в candidate-config но не попадают в running-config.

                      candidate-config сохраняется в энергонезависимую память после команды save.​

                      • Для отображения конфигурации кандидата используется команда:​

                      esr# show candidate-config​

                      • Для отображения различий между running-config​ и candidate-config​ можно воспользоваться командой

                      esr# show configuration changes



                      Для активации изменений внесенных в candidate-config используется команда commit в привилегированном режиме.

                      esr# commit



                      После применения данной команды, содержимое candidate-config копируется в running-config и изменения конфигурации активируются.​

                      Также, после применения изменений конфигурации (commit) запускается таймер подтверждения изменений (по умолчанию – 600 секунд).

                      По истечении данного таймера running-config будет возвращен к предыдущему состоянию, т.е. подтвержденные изменения будут удалены из running-config но не будут удалены из candidate-config.​



                      Для подтверждения примененных изменений используется команда confirm в привеллигированном режиме.

                      esr# confirm



                      После применения данной команды таймер подтверждения изменений останавливается и возврат к предыдущему состоянию running-config - невозможен.



                      Для изменения таймера подтверждения относительно значения по умолчанию используется команда в режиме глобальной конфигурации:

                      esr(config)# system config-confirm timeout 300



                      В данном примере, 300 - это время в секундах после которого в отсутствии команды confirm, running-config будет возвращен к предыдущему состоянию.



                      Неподтвержденные изменения (со ввода команды confirm) можно отменить не дожидаясь истечения таймера подтверждения выполнив команду restore в привилегированном режиме.

                      esr# restore



                      Для удаления изменений внесенных в candidate-config но не примененных в running-config используется команда rollback.



                      esr# rollback

                      После применения данной команды содержимое running-config копируется в candidate-config и все внесенные но не активные изменения конфигурации удаляются.​

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Применение новых правил обработки трафика в Firewall
                      После внесения изменений в правилах обработки трафика, проходящего между зонами безопасности Firewall, новые параметры не отрабатывают для ранее активных сессий.

                      Решение:

                      Все изменения, внесенные в конфигурацию Firewall,  применимы только для новых сессий. На активные сессии новые параметры не повлияют.

                      Рекомендуется очистить активные сессии, после применения изменений параметров Firewall, командой:

                      esr# clear ip firewall session

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Проблема прохождения трафика при асимметричной маршрутизации
                      В случае организации сети с ассиметричной маршрутизацией, Stateful Firewall будет запрещать "неправильный (ошибочный)" входящий трафик, не открывающий новое соединение и не принадлежащий никакому установленному соединению, из соображений безопасности.

                      Например, если была нарушена очередность пакетов  установления TCP сессии: SYN → SYN/ACK → ACK. Первый TCP SYN будет пропущен, т.к. это сигнал к началу открытия TCP сессии.

                      Если Firewall обнаруживает сразу TCP ACK пакеты - они будут удалены, т.к. ранее не было открыто TCP сессии TCP SYN пакетом.



                      Разрешающее правило в Firewall, не решит поставленную задачу для подобных схем.

                      Решить задачу можно, отключив Firewall на входном интерфейсе:

                      esr(config-if-gi)# ip firewall disable

                      Либо отключением механизма контроля порядка установления сессий:

                      esr(config)# ip firewall sessions allow-unknown

                      Изменения конфигурации вступают в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Производительность SIP для ESR-12/14V(F)
                      В таблице 1 приведены данные количества входящих/исходящих вызовов в зависимости от голосового кодека.
                      1 Количество одновременных регистраций 600
                      2 Количество одновременных звонков (cps) 28
                      3 Количество одновременных звонков (g711<->g711) 44
                      4 Количество одновременных звонков (g722<->g726) 25
                      5 Количество одновременных звонков (g711<->g726) 32
                      6 Количество одновременных звонков (g711<->g722) 25
                      7 Количество одновременных звонков без RTP 72

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Различия режимов работы L2-интерфейса access/trunk
                      Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

                      Режим access

                      Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

                      При переводе интерфейса в L2-режим работы данный режим является режимом по умолчанию.

                      интерфейс gigabitethernet 1/0/1 используется в качестве примера
                      esr# configure
                      esr(config)# interface gigabitethernet 1/0/1
                      esr(config-if-gi)# mode switchport

                      В режиме access L2-интерфейс принимает только ethernet-кадры без VLAN-тега. L2-интерфейс в режиме access отбрасывает любые ethernet-кадры с установленным VLAN-тегом.

                      По умолчанию, эти кадры обрабатываются на основе таблицы коммутации VLAN'а по умолчанию (vlan 1). Исходящие Ethernet-кадры отправляются через L2-интерфейc в режиме access без VLAN-тега.

                      При необходимости, на L2-интерфейсе в режиме access можно настроить обработку Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.

                      интерфейс gigabitethernet 1/0/1 и vlan 100 используются в качестве примера
                      esr# configure
                      esr(config)# vlan 100
                      esr(config-vlan)# exit
                      esr(config)# interface gigabitethernet 1/0/1
                      esr(config-if-gi)# mode switchport
                      esr(config-if-gi)# switchport access vlan 100

                      Режим trunk

                      Данный режим поддерживается на сервисных маршрутизаторах следующих моделей ESR-10/12v/12vf/14vf/20/21/100/200/3100

                      После переводе интерфейса в L2-режим работы, для перевода из режима access в режим trunk необходимо применить соответствующую команду:

                      интерфейс gigabitethernet 1/0/1 используется в качестве примера
                      esr# configure
                      esr(config)# interface gigabitethernet 1/0/1
                      esr(config-if-gi)# mode switchport
                      esr(config-if-gi)# switchport mode trunk

                      В режиме trunk, L2-интерфейс может принимать и отправлять как тегированные так и нетегированные ethernet-кадры.

                      Для приёма  ethernet-кадров с определенными VLAN-тегами используется следующая команда:

                      интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107 используются в качестве примера
                      esr# configure
                      esr(config)# interface gigabitethernet 1/0/1
                      esr(config-if-gi)# mode switchport
                      esr(config-if-gi)# switchport mode trunk
                      esr(config-if-gi)# switchport trunk allowed vlan add 100-103,107

                      После применения вышеуказанной команды L2-интерфейс будет принимать ethernet-кадры с указанными VLAN-тегами и обрабатывать их на основе таблиц коммутации соответствующего VLAN. Отправляться Ethernet-кадры соответствующих VLAN'ов будут с VLAN-тегом.

                      Нетегированные ethernet-кадры поступающие на L2-интерфейс в режиме trunk настроенный как указано в примере выше, будут обрабатываться на основе таблицы коммутации VLAN'а по умолчанию (vlan 1). Исходящие Ethernet-кадры VLAN'а по умолчанию (vlan 1) будут отправляться через L2-интерфейс в режиме trunk без VLAN-тега.

                      При необходимости, на L2-интерфейсе в режиме trunk можно настроить обработку нетегированных Ethernet-кадров на основе таблицы коммутации VLAN отличного от VLAN'а по умолчанию.

                      интерфейс gigabitethernet 1/0/1 и vlan 100, 101, 102, 103, 107, 109 используются в качестве примера
                      esr# configure
                      esr(config)# interface gigabitethernet 1/0/1
                      esr(config-if-gi)# mode switchport
                      esr(config-if-gi)# switchport mode trunk
                      esr(config-if-gi)# switchport trunk allowed vlan add 100-103,107
                      esr(config-if-gi)# switchport trunk native-vlan 109

                      При необходимости, на L2-интерфейсе в режиме trunk можно запретить приём (а следовательно и отправку) нетегированных ethernet-кадров:

                      интерфейс gigabitethernet 1/0/1 используется в качестве примера
                      esr# configure
                      esr(config)# interface gigabitethernet 1/0/1
                      esr(config-if-gi)# mode switchport
                      esr(config-if-gi)# switchport mode trunk
                      esr(config-if-gi)# switchport forbidden default-vlan

                      Команда "switchport forbidden default-vlan" актуальна только при отсутствии в конфигурации команды "switchport trunk native-vlan"

                      Таким образом, L2-интерфейс в режиме trunk может работать как l2-интерфейс в режиме access если настроен только "switchport trunk native-vlan" и не настроена обработка тегированных кадров при помощи команды "switchport trunk allowed vlan"

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Фильтрации и распространение маршрутной информации в маршрутизаторах ESR
                      Описание принципов работы протоколов динамической маршрутизации с маршрутной информацией:
                      • принципы импорта маршрутной информации.
                      • принципы фильтрации импортируемой маршрутной информации.
                      • принципы экспорта маршрутной информации в IGP и EGP
                      • принципы фильтрации экспортируемой маршрутной информации в IGP и EGP



                      RIB (Routing Information Base) маршрутизатора – таблица, содержащая все маршруты, полученные из различных источников: настроены статически, полученные по протоколам динамической маршрутизации (OSPF, BGP, RIP) и directly connected. Из данной таблицы выбираются лучшие маршруты и импортируются в таблицу маршрутизации (FIB – forwarding information base).

                      RIB ПМ (процесса маршрутизации) – виртуальная RIB, состоящая из маршрутов, принадлежащих данному процессу и маршрутов, импортированных различными механизмами (network, redistribute) из других виртуальных RIB (другого протокола или процесса маршрутизации) и из общей RIB (static route, directly connected).

                      Протоколы маршрутизации делятся на две большие группы:

                      • внешние (EGP), в которых маршрутная информация распространяется между автономными системами.
                      • внутренние (IGP), в которых маршрутная информация распространяется внутри одной автономной системы.



                      IGP

                      EGP

                      iBGP



                      OSPF



                      RIP

                      eBGP

                      Импорт маршрутной информации

                      Под импортом маршрутной информации подразумевается процесс наполнения RIB ПМ различными механизмами.

                      Для IGP и EGP по умолчанию импортируются все маршруты.

                      Принципы импорта маршрутной информации.

                      Механизмы наполнения RIB ПМ:

                      • Маршруты процесса маршрутизации
                      • Redistribute
                      • Network

                      Ни один из механизмов не является обязательным.



                      Маршруты процесса маршрутизации

                      Это маршруты, полученные от соседних маршрутизаторов и direct маршруты интерфейсов, на которых поднят процесс маршрутизации (последнее актуально для OSPF и RIP);

                      По умолчанию импортируются все маршруты, полученные от соседей для IGP и EGP.

                      Redistribute

                      Механизм позволяет импортировать маршруты из других процессов маршрутизации, статические маршруты и direct connected маршруты целиком или выборочно с использованием механизма фильтрации route-map.

                      Пример: esr(config-ospf)# redistribute bgp 100 – будут импортированы все маршруты, принадлежащие процессу BGP 100.

                      Network

                      Механизм позволяет импортировать конкретные маршруты. Чтобы маршрут был импортирован, он должен быть в RIB маршрутизатора.

                      Пример: esr(config-ospf-area)# network 10.0.0.0/8



                      Принципы фильтрации импортируемой маршрутной информации.

                      Механизмы фильтрации импортируемой маршрутной информации:

                      • Route-map (in)
                      • Prefix-list (in)
                      • Route-map (in) + Prefix-list (in)
                      • Redistribute + route-map

                      Ни один из механизмов не является обязательным.

                      При установке одного или нескольких фильтров, все маршруты, которые не были разрешены этими фильтрами, будут запрещены.

                      Route-map (in)

                      Механизм позволяет фильтровать маршрутную информацию, получаемую от соседей. Будут импортированы только маршруты, удовлетворяющие правилам route-map. Маршрут, не подпадающий под правила route-map, будет запрещен. Если необходимо разрешить все маршруты, добавляется специальное правило (rule) с одной строчкой: action permit.

                      Пример: esr(config-ospf)# route-map <RM_NAME> in

                      Prefix-list (in)

                      Механизм позволяет фильтровать маршрутную информацию, получаемую от соседей. Будут импортированы только маршруты, удовлетворяющие правилам prefix-list. Пустой prefix-list по умолчанию запрещает все маршруты.

                      Пример: esr(config-ospf)# prefix-list <PL_NAME> in

                      Route-map (in) + Prefix-list (in)

                      Возможно совместное использование route-map и prefix-list для фильтрации маршрутной информации, получаемой от соседей. Для разрешения импорта маршрута средствами фильтров, он должен быть разрешен одним из них.

                      Redistribute + route-map

                      Если использовать redistribute совместно с route-map, то будут импортированы только маршруты из определенной RIB, удовлетворяющие правилам route-map.

                      Пример: redistribute bgp 100 route-map <RM_NAME> – будут импортированы только маршруты из процесса BGP 100, удовлетворяющие правилам route-map <RM_NAME>.



                      Экспорт маршрутной информации



                      Под экспортом маршрутной информации подразумевается процесс отправки маршрутной информации, содержащейся в RIB ПМ, соседям.

                      Для IGP и EGP реализована разная логика экспорта маршрутной информации в связи с характером доверия соседям (соседним маршрутизаторам):

                      • Протоколы IGP подразумевают, что сеть принадлежит одной организации и все устройства, на которых работает IGP, находятся под управлением этой организации. Следовательно, есть доверие к соседним маршрутизаторам и по умолчанию все маршруты, содержащиеся в RIB ПМ, будут экспортированы им.
                      • Протоколы EGP подразумевают, что соседние маршрутизаторы могут принадлежать другим организациям. Исходя из соображений безопасности, по умолчанию экспорт маршрутов будет запрещён.



                      Принципы фильтрации экспортируемой маршрутной информации в IGP.



                      Для протоколов OSPF и RIP фильтрация на экспорт маршрутов будет работать только для маршрутов, импортированных в RIB ПМ посредством механизмов network и redistribute, маршруты процесса маршрутизации (полученные от соседей) не подлежат фильтрации!

                      Для протокола iBGP возможна фильтрации всех маршрутов из RIB ПМ.

                      Механизмы фильтрации экспортируемой маршрутной информации:

                      • Route-map (out)
                      • Prefix-list (out)
                      • Route-map (out) + Prefix-list (out)

                      Ни один из механизмов не является обязательным.

                      По умолчанию экспорт маршрутов из RIB ПМ будет разрешен.

                      Route-map (out)

                      Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил route-map, то route-map не производит действий и маршрут будет разрешен для экспорта согласно глобальному правилу экспорта всех маршрутов для IGP, описанному ранее. Если необходимо запретить все маршруты, добавляется специальное правило (rule) с одной строчкой: action deny.

                      Пример: esr(config-ospf)# route-map <RM_NAME> out

                      Prefix-list (out)

                      Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил prefix-list, то prefix-list не производит действий и маршрут будет разрешен для экспорта согласно глобальному правилу экспорта всех маршрутов для IGP, описанному ранее.

                      Пример: esr(config-ospf)# prefix-list <PL_NAME> out

                      Route-map (out) + Prefix-list (out)

                      Возможно совместное использование route-map и prefix-list для фильтрации экспортируемой маршрутной информации. Для запрета экспорта маршрута достаточно, чтобы он был запрещен одним из этих фильтров.

                      Рисунок 1 – Алгоритм экспортного фильтра для IGP протоколов (OSPF, RIP, iBGP)



                      Принципы фильтрации экспортируемой маршрутной информации в EGP.

                       Механизмы фильтрации экспортируемой маршрутной информации:

                      • Route-map (out)
                      • Prefix-list (out)
                      • Route-map (out) + Prefix-list (out)

                      Ни один из механизмов не является обязательным.

                      По умолчанию экспорт маршрутов будет запрещён.

                      Route-map (out)

                      Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил route-map, то route-map не производит действий и маршрут будет запрещен для экспорта согласно глобальному правилу запрета экспорта для EGP, описанному ранее. Если необходимо разрешить все маршруты, добавляется специальное правило (rule) с одной строчкой: action permit.

                      Пример: esr(config-bgp-neighbor)# route-map <RM_NAME> out

                      Prefix-list (out)

                      Механизм позволяет фильтровать маршрутную информацию, отправляемую соседям: разрешать или запрещать экспорт маршрутов. Если маршрут не подпадает ни под одно из правил prefix-list, то prefix-list не производит действий и маршрут будет запрещен для экспорта согласно глобальному правилу экспорта всех маршрутов для EGP, описанному ранее.

                      Пример: esr(config-bgp-neighbor)# prefix-list <PL_NAME> out

                      Route-map (out) + Prefix-list (out)

                      Возможно совместное использование route-map и prefix-list для фильтрации экспортируемой маршрутной информации. Для экспорта маршрута достаточно, чтобы он был разрешен одним из этих фильтров.



                       Рисунок 2 – Алгоритм экспортного фильтра для EGP протоколов (BGP)

                      Источник:
                      docs.eltex-co.ru

                      [ESR] BGP + Route-map
                      Задача: Настроить BGP c AS 2500 на маршрутизаторе ESR и установить соседство с AS20;

                      AS2500

                      Задача:

                      • Настроить BGP c AS 2500 на маршрутизаторе ESR и установить соседство с AS20;
                      • Отфильтровать на R2 из принмаемого маршрута 198.51.100.0/24 сеть, префикс которой соответствует 28
                      • Отфильтровать на R2 из принмаемого маршрута 203.0.113.0/24 сеть, префикс которой меньше или соответствует 30
                      • Отфильтровать на R2 из принмаемого маршрута 203.0.100.0/20 сеть, префикс которой больше или соответствует 24
                      • Задать каждой сети приоритет со значение local-preference 200



                      !!! Важно: при использовании eBGP для анонса маршрутной информации  необходимо дать разрешающее правило с помощью route-map либо prefix-list, пример:



                      route-map BGP_OUT
                        rule 1
                          action permit
                        exit
                      exit
                      router bgp 1
                        address-family ipv4
                          neighbor 192.168.1.1
                            remote-as 2
                            route-map BGP_OUT out
                            enable
                          exit
                          enable
                        exit
                      exit



                      Решение:

                      Настроим BGP на ESR:



                          esr-200# configure
                          esr-200(config)# router bgp 2500
                          esr-200(config-bgp)# address-family ipv4
                          esr-200(config-bgp-af)# neighbor 185.0.0.2
                          esr-200(config-bgp-neighbor)# remote-as 20
                          esr-200(config-bgp-neighbor)# update-source 185.0.0.1
                          esr-200(config-bgp-neighbor)# enable
                          esr-200(config-bgp-neighbor)# exit
                          esr-200(config-bgp-af)# enable
                          esr-200(config-bgp-af)# exit
                          esr-200(config-bgp)# exit



                       Далее создадим необходимые правила для фильтрации маршрутов:



                          esr-200(config)# route-map in
                          esr-200(config-route-map)# rule 10
                          esr-200(config-route-map-rule)# match ip address 198.51.100.0/24 eq 28
                          esr-200(config-route-map-rule)# action set local-preference 200
                          esr-200(config-route-map-rule)# action permit
                          esr-200(config-route-map-rule)# exit
                          esr-200(config-route-map)#rule 20
                          esr-200(config-route-map-rule)# match ip address 203.0.113.0/24 ge 30
                          esr-200(config-route-map-rule)# action set local-preference 200
                          esr-200(config-route-map-rule)# action permit
                          esr-200(config-route-map-rule)# exit
                          esr-200(config-route-map)#rule 30
                          esr-200(config-route-map-rule)# match ip address 203.0.100.0/20 le 24
                          esr-200(config-route-map-rule)# action set local-preference 200
                          esr-200(config-route-map-rule)# action permit
                          esr-200(config-route-map-rule)# exit
                          esr-200(config-route-map-rule)# exit
                          esr-200(config-route-map)# exit



                      Теперь осталось прикрепить route-map к BGP:



                          esr-200(config)# router bgp 2500
                          esr-200(config-bgp)# address-family ipv4
                          esr-200(config-bgp-af)# neighbor 185.0.0.2
                          esr-200(config-bgp-neighbor)# route-map in in
                          esr-200(config-bgp-neighbor)# end
                          esr-200# commit
                          esr-200# confirm

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Bidirectional Forwarding Detection (BFD) для OSFP и BGP
                      Bidirectional Forwarding Detection protocol (BFD) — протокол, созданный для быстрого обнаружения неисправностей линков.

                      Два устройства согласовывают и устанавливают BFD сессию, отправляют друг другу hello-сообщения, Если hello-сообщения перестают поступать от соседа, BFD-сессия разрывается и система оповещается о неполадках в коммуникациях.

                      BFD может определить неисправность линка менее чем за 1 секунду (для маршрутизаторов Eltex ESR этот параметр можно регулировать в диапазоне от 200 до 65535 миллисекунд).



                      В реализации ПО начиная с версии 1.4.0 включительно, поддержаны протоколы BGP и OSPF и статических маршрутов.

                      В разработке находится реализация использования BFD для статических маршрутов.



                      Настройка механизма BFD сводится к двум шагам:

                      ШАГ 1. Настройка параметров BFD производится как в глобальном режиме, так и в режимах конфигурирования интерфейсов и туннелей (если параметры различаются по направлениям):

                      # configure
                      # configure-if-view
                      # configure-tunnel-view
                      [no] ip bfd min-rx-interval <TIME> - Минимальный интервал приёма для обнаружения ошибки
                      [no] ip bfd min-tx-interval <TIME> - Минимальный интервал передачи для обнаружения ошибки
                      [no] ip bfd idle-tx-interval <TIME> - Минимальный интервал передачи для обнаружения ошибки, когда сессия неактивна
                      [no] ip bfd multiplier <MULTIPLIER> - Число пропущенных пакетов, после которого сессия будет объявлена неактивной
                      [no] ip bfd passive - Не отправлять BFD-пакеты, пока не будет получен пакет от соседнего устройства

                      MULTIPLIER := 5 .. 100
                      TIME := время в миллисекундах 200 .. 65535

                      Если пропустить этот шаг, то будут использоваться параметры по умолчанию:

                      Minimum RX interval: 200 ms
                      Minimum TX interval: 200 ms
                      Idle TX interval: 1000 ms
                      Multiplier: 5 packets
                      Passive: No

                      ШАГ 2. Активация протокола BFD.

                      Для протокола BGP производится в режиме конфигурирования BGP соседа:

                      # bgp-neighbor-view
                      [no] bfd enable - Включение/Выключение BFD для данного соседа BGP

                      Обязательно при использовании BFD указываем upadate-source для указания source IP процессу BFD:

                      # update-source <A.B.C.D>
                      [no] update-source - указать/убрать адрес источника для BFD процесса

                      Для протокола OSPF  BFD активировать необходимо в режиме конфигурирования интерфеса, на котором запущен протокол OSPF:

                      # configure-if-view
                      [no] ip ospf bfd-enable

                      Для статических маршрутов активация BFD происходит указанием после указания шлюза:

                      # configure-view
                      [no] ip route <A.B.C.D/N> <IP_GATEWAY> bfd



                      После применения и подверждения конфигурации протокол BFD запустится в работу:

                      esr #commit

                      esr #confirm

                      Текущие значение параметров BFD для глобального режима:

                      esr# show ip bfd
                      Minimum RX interval: 200 ms
                      Minimum TX interval: 200 ms
                      Idle TX interval: 1000 ms
                      Multiplier: 5 packets
                      Passive: No

                      Текущие значение параметров BFD для конкретного интерфеса и туннеля:

                      esr# sh ip bfd interface gigabitethernet 1/0/1
                      Minimum RX interval: 200 ms
                      Minimum TX interval: 200 ms
                      Idle TX interval: 1000 ms
                      Multiplier: 5 packets
                      Passive: No

                      esr# sh ip bfd interface gre 1
                      Minimum RX interval: 200 ms
                      Minimum TX interval: 200 ms
                      Idle TX interval: 1000 ms
                      Multiplier: 5 packets
                      Passive: No

                      Источник:
                      docs.eltex-co.ru

                      [ESR] BRAS без SoftWLC
                      Задача: настроить BRAS без поддержки SoftWLC.

                      Решение:

                      Шаг 1.  Настройка FreeRADIUS - сервера.

                      Для FreeRADIUS сервера нужно задать подсеть, из которой могут приходить запросы и добавить список пользователей. Для этого в файл users в директории с файлами конфигурации FreeRADIUS сервера нужно добавить:

                      Профиль пользователя:

                      <MACADDR> Cleartext-Password := <MACADDR>

                      # Имя пользователя

                      User-Name = <USER_NAME>,

                      # Максимальное время жизни сессии

                      Session-Timeout = <SECONDS>,

                      # Максимальное время жизни сесиии при бездействии пользователя

                      Idle-Timeout = <SECONDS>,

                      # Время на обновление статистики по сессии

                      Acct-Interim-Interval = <SECONDS>,

                      # Имя сервиса для сессии (A - сервис включен, N - сервис выключен)

                      Cisco-Account-Info = "{A|N}<SERVICE_NAME>"



                      Профиль сервиса:

                      <SERVICE_NAME> Cleartext-Password := <MACADDR>

                      # Соответствует имени class-map в настройках ESR

                      Cisco-AVPair = "subscriber:traffic-class=<CLASS_MAP>",

                      # Действие, которое применяет ESR к трафику (permit, deny, redirect)

                      Cisco-AVPair = "subscriber:filter-default-action=<ACTION>",

                      # Возможность прохождения IP потоков (enabled-uplink, enabled-downlink, enabled, disabled)

                      Cisco-AVPair = "subscriber:flow-status=<STATUS>"

                      В файл clients.conf нужно добавить подсеть, в которой находится ESR:

                      client ESR {

                      ipaddr = <SUBNET>

                      secret = <RADIUS_KEY>

                      }



                      Шаг 2.  Настройка ESR - нужно сконфигурировать:

                      radius-server host <IP_ADDRESS>
                      key ascii-text <RADIUS_KEY>
                      exit

                      aaa radius-profile bras_radius
                      radius-server host <IP_ADDRESS>
                      exit

                      das-server das
                      key ascii-text <RADIUS_KEY>
                      exit

                      aaa das-profile bras_das
                      das-server das
                      exit

                      ip access-list extended user_acl
                      rule 1
                      action permit
                      enable
                      exit
                      exit

                      subscriber-control
                      aaa das-profile bras_das
                      aaa sessions-radius-profile bras_radius
                      nas-ip-address <IP_ADDRESS>
                      session mac-authentication
                      default-service default-action redirect <URL>
                      exit
                      enable
                      exit



                      На интерфейсах, для которых требуется работа BRAS настроить (для успешного запуска требуется как минимум один интерфейс):

                      service-subscriber-control {object-group <NAME> | any}
                      location <L2LOCATION>



                      !!! Настройка действие фильтрации по URL обязательно, а именно, необходимо настроить фильтрацию http-proxy на BRAS для неавторизованных пользователей:

                      1. Создаем локальный список URL (можно указать свои URL, на которые неавторизованные пользователи смогут проходить без авторизации и без редиректа, например локальные сервисы вашей сети и ваш сайт):

                      object-group url defaultserv
                        url http://eltex.nsk.ru
                        url http://ya.ru
                        url https://ya.ru
                      exit

                      1. Добавим действие фильтрации для локального списка URL в BRAS:

                      subscriber-control
                        default-service
                          filter-name local defaultserv
                          filter-action permit
                      end

                      Теперь неавторизированные пользователи будут иметь доступ к URL defaultserv без редирект, а при попытке пройти на другие сайты для них отработает редирект:

                      default-service
                          default-action redirect http://192.168.16.54:8080/eltex_portal/



                      Пример настройки:

                      Дано:

                      Шаг 1. Настройка FreeRADIUS - сервера:

                      подсеть с клиентами 10.10.0.0/16, подсеть для работы с FreeRADIUS сервером 192.168.16.140/23. Настраиваем FreeRADIUS сервер. В файл «clients.conf» добавляем строки:

                      client BRAS {

                      ipaddr = 192.168.16.140

                      secret = password

                      }



                      В файл «users» добавляем строки (вместо <MAC> нужно указать MAC адрес клиента):

                      "00-00-00-33-96-3D" Cleartext-Password := "00-00-00-33-96-3D"
                      User-Name = "Bras_user",
                      Session-Timeout = 259200,
                      Idle-Timeout = 259200,
                      Cisco-AVPair += "subscriber:policer-rate-in=1000",
                      Cisco-AVPair += "subscriber:policer-rate-out=1000",
                      Cisco-AVPair += "subscriber:policer-burst-in=188",
                      Cisco-AVPair += "subscriber:policer-burst-out=188",
                      Cisco-Account-Info = "AINTERNET"

                      INTERNET Cleartext-Password := "INTERNET"
                      User-Name = "INTERNET",
                      Cisco-AVPair = "subscriber:traffic-class=INTERNET",
                      Cisco-AVPair += "subscriber:filter-default-action=permit"

                      Для traffic-class в настройках сервиса нужно указать access-list из настроек ESR. Он нужен для определения какой трафик пользователя считать за трафик этого сервиса.

                      Шаг 2. Конфигурация ESR:



                      configure

                      object-group url defaultserv
                      url http://eltex.nsk.ru
                      url http://ya.ru
                      url https://ya.ru
                      exit



                      radius-server host 192.168.16.54
                      key ascii-text encrypted 8CB5107EA7005AFF
                      source-address 192.168.16.140
                      exit
                       aaa radius-profile bras_radius
                      radius-server host 192.168.16.54
                       exit
                       aaa radius-profile bras_radius_servers
                       radius-server host 192.168.16.54
                       exit
                      das-server das
                      key ascii-text encrypted 8CB5107EA7005AFF
                       exit
                       aaa das-profile bras_das
                       das-server das
                      exit



                       vlan 10
                       exit



                       ip access-list extended BYPASS
                      rule 1
                       action permit
                      match protocol udp
                       match source-port 68
                       match destination-port 67
                      enable
                       exit
                       rule 2
                       action permit
                       match protocol udp
                       match destination-port 53
                      enable
                      exit
                       rule 3
                       exit
                       exit



                      ip access-list extended INTERNET
                      rule 1
                       action permit
                      enable
                       exit
                       exit



                      ip access-list extended WELCOME
                      rule 10
                      action permit
                      match protocol tcp
                      match destination-port 443
                      enable
                      exit
                      rule 20
                      action permit
                      match protocol tcp
                      match destination-port 8443
                      enable
                      exit
                      rule 30
                      action permit
                      match protocol tcp
                      match destination-port 80
                      enable
                      exit
                      rule 40
                      action permit
                      match protocol tcp
                      match destination-port 8080
                      enable
                      exit
                      exit



                       subscriber-control
                      aaa das-profile bras_das
                      aaa sessions-radius-profile bras_radius
                      aaa services-radius-profile bras_radius_servers
                      nas-ip-address 192.168.16.140
                      session mac-authentication
                      bypass-traffic-acl BYPASS
                      default-service
                      class-map BYPASS
                      filter-name local defaultserv
                      filter-action permit
                      default-action redirect http://192.168.16.54/eltex_portal
                      session-timeout 121
                      exit
                      enable
                      exit



                       bridge 10
                      vlan 10
                      ip firewall disable
                       ip address 10.10.0.1/16
                       ip helper-address 192.168.16.54
                      service-subscriber-control any
                      location USER
                       protected-ports
                       protected-ports exclude vlan
                      enable
                       exit
                       interface gigabitethernet 1/0/2
                      ip firewall disable
                      ip address 192.168.16.140/23
                       exit
                       interface gigabitethernet 1/0/3.10
                       bridge-group 10
                      ip firewall disable
                       exit
                       interface gigabitethernet 1/0/4
                      ip firewall disable
                       ip address 30.30.30.2/24
                       exit
                       interface tengigabitethernet 1/0/1
                      ip firewall disable
                       exit
                       interface tengigabitethernet 1/0/1.10
                       bridge-group 10
                      exit
                       interface tengigabitethernet 1/0/1.20
                       ip firewall disable
                      ip address 20.20.20.1/24
                       exit
                      interface tengigabitethernet 1/0/1.30
                      bridge-group 10
                       exit
                       interface tengigabitethernet 1/0/1.40
                       bridge-group 10
                      exit



                      nat source
                      ruleset factory
                      to interface gigabitethernet 1/0/2
                      rule 10
                      description "replace 'source ip' by outgoing interface ip address"
                      match source-address any
                      action source-nat interface
                      enable
                      exit
                      exit



                       ip route 0.0.0.0/0 192.168.16.145



                       ip telnet server

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Destanation NAT + NAT Hairpinning
                      В сети R1 имеется web-сервер. Необходимо что бы любой пользователь интернета имели доступ к этому ресурсу. Для этого необходимо перенаправить запросы с IP 185.185.11.54 на 192.168.0.5. На R1 уже описаны зоны безопасности trusted (192.168.0.1) и untrusted (185.185.11.54).

                      Destanation NAT

                      Для начала создадим профили IP-адресов и портов, которые потребуются для настройки правил Firewall и правил DNAT.

                      • Net_pub – профиль адресов публичной сети;
                      • Srv_http – профиль портов;
                      • Server_ip – профиль адресов локальной сети.



                          esr-100(config)# object-group network Net_pub
                          esr-100(config-object-group-network)# ip address 185.185.11.54
                          esr-100(config-object-group-network)# exit
                          esr-100(config)# object-group service Srv_http
                          esr-100(config-object-group-service)# port-range 80
                          esr-100(config-object-group-service)# exit
                          esr-100(config)# object-group network Server_ip
                         esr-100(config-object-group-network)# ip address 192.168.0.5
                          esr-100(config-object-group-network)# exit



                      Далее приступим к настройке самого NAT. Войдем в режим конфигурирования функции DNAT и создадим пул адресов и портов назначения, в которые будут транслироваться адреса пакетов, поступающие на адрес 185.185.11.54 из внешней сети.



                          esr-100(config)# nat destination
                          esr-100(config-dnat)# pool Server_ip
                          esr-100(config-dnat-pool)# ip address 192.168.0.5
                          esr-100(config-dnat-pool)# ip port 80
                          esr-100(config-dnat-pool)# exit



                      Создадим набор правил «DNAT», в соответствии с которыми будет производиться трансляция адресов. В атрибутах набора укажем, что правила применяются только для пакетов, пришедших из зоны «untrusted». Набор правил включает в себя требования соответствия данных по адресу и порту назначения (match destination-address, match destination-port) и по протоколу. Кроме этого в наборе задано действие, применяемое к данным, удовлетворяющим всем правилам (action destination-nat). Набор правил вводится в действие командой «enable».



                          esr-100(config-dnat)# ruleset DNAT
                          esr-100(config-dnat-ruleset)# from zone untrusted
                          esr-100(config-dnat-ruleset)# rule 1
                          esr-100(config-dnat-rule)# match destination-address Net_pub
                          esr-100(config-dnat-rule)# match protocol tcp
                          esr-100(config-dnat-rule)# match destination-port Srv_http
                          esr-100(config-dnat-rule)# action destination-nat pool Server_ip
                          esr-100(config-dnat-rule)# enable
                          esr-100(config-dnat-rule)# exit
                          esr-100(config-dnat-ruleset)# exit
                          esr-100(config-dnat)# exit



                      Для пропуска трафика, идущего из зоны «untrusted» в «trusted», создадим соответствующее правило. Пропускать следует только трафик с адресом назначения, соответствующим заданному в профиле «SERVER_IP» и прошедший преобразование DNAT.



                          esr-100(config)# security zone-pair untrusted trusted
                          esr-100(config-zone-pair)# rule 1
                          esr-100(config-zone-pair-rule)# match source-address any
                          esr-100(config-zone-pair-rule)# match destination-address Server_ip
                          esr-100(config-zone-pair-rule)# match protocol any
                          esr-100(config-zone-pair-rule)# match destination-nat
                          esr-100(config-zone-pair-rule)# action permit
                          esr-100(config-zone-pair-rule)# enable
                          esr-100(config-zone-pair-rule)# exit
                          esr-100(config-zone-pair)# exit
                          esr-100# commit
                          esr-100# confirm



                      Теперь R1 будет перенаправлять обращегия как требуется. Команды для просмотра состояния и настройки NAT:



                          esr-100# show ip nat destination pools
                          esr-100# show ip nat destination rulesets
                          esr-100# show ip nat proxy-arp
                          esr-100# show ip nat translations



                      NAT Hairpinning

                      На рисунке в начале статьи видно, что в локальной сети R1 имеются свои клиенты(client), которые тоже пользуются web-сервером. Однако когда client введет в браузере доменное имя сервера, DNS перенаправит его на адрес 185.185.11.54. Для этого настроим NAT Hairpinning.

                      Добавим еще один профиль для внутренней сети.



                          esr-100(config)# object-group network LAN
                          esr-100(config-object-group-network)# ip prefix 192.168.0.0/24
                          esr-100(config-object-group-network)# exit



                      Добавим еще один ruleset в конфигурацию DNAT.



                          esr-100(config)# nat destination
                          esr-100(config-dnat)# ruleset loopback
                          esr-100(config-dnat-ruleset)# from zone trusted
                          esr-100(config-dnat-ruleset)# rule 10
                          esr-100(config-dnat-rule)# match protocol tcp
                          esr-100(config-dnat-rule)# match destination-address Net_pub
                          esr-100(config-dnat-rule)# match destination-port Srv_http
                          esr-100(config-dnat-rule)# action destination-nat pool Server_ip
                          esr-100(config-dnat-rule)# enable
                          esr-100(config-dnat-rule)# exit
                          esr-100(config-dnat-ruleset)# exit
                          esr-100(config-dnat)# exit



                      Сконфигурируем Source NAT.



                          esr-100(config)# nat source
                          esr-100(config-snat)# ruleset loopback
                          esr-100(config-snat-ruleset)# to zone trusted
                          esr-100(config-snat-ruleset)# rule 10
                          esr-100(config-snat-rule)# match source-address LAN
                          esr-100(config-snat-rule)# action source-nat interface
                          esr-100(config-snat-rule)# enable
                          esr-100(config-snat-rule)# exit
                          esr-100(config-snat-ruleset)# exit
                          esr-100(config-snat)# exit
                          esr-100(config)# exit
                          esr-100# commit
                          esr-100# confirm



                      Теперь пользователи локальной сети R1 будут попадать на web-сервер по внутреннему адресу.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Eltex SLA (Service Level Agreement)
                      Eltex SLA (Service Level Agreement) – двухсторонний протокол активного измерения определяет гибкий метод измерения производительности и качества работы IP между двумя сервисными маршрутизаторами Eltex ESR, поддерживающими технологию SLA.

                      Основная функция SLA - выполнение тестов, нацеленных на вычисление параметров канала связи:

                      • односторонние задержки;
                      • круговые задержки;
                      • джиттер;
                      • потери пакетов;
                      • изменение порядка следования пакетов.



                      Протокол IP SLA состоит из 2х фаз:

                      • фазы контроля;
                      • фазы измерений.



                      Предполагает наличие 2х ролей:

                      • sender (инициирует запуск теста с установленными параметрами);
                      • responder (ожидает входящих соедиений).

                      Пример конфигурации

                      Конфигурация ESR-SENDER



                      interface gigabitethernet 1/0/1
                         ip firewall disable
                         ip address 12.0.0.1/24
                      exit

                      ip route 0.0.0.0/0 12.0.0.2

                      clock timezone gmt +7
                      ntp enable
                      ntp server 192.168.1.1
                        minpoll 4
                      exit

                      ip sla logging
                      ip sla logging level error
                      ip sla
                      ip sla test 1
                        udp-jitter 24.0.0.3 20001 source-ip 12.0.0.1 control enable num-packets 100 interval 20
                        frequency 25
                        packet-size 64
                        dscp 30
                        cos 3
                        timeout 4000
                        thresholds losses high 15
                        thresholds losses forward high 5
                        thresholds losses reverse high 10
                        thresholds jitter forward high 7
                        thresholds jitter reverse high 15
                        thresholds delay high 150
                        thresholds delay forward high 100
                        thresholds delay reverse high 50
                        enable
                      exit
                      ip sla schedule 1 life forever start-time now

                      Конфигурация ESR-RESPONDER

                      interface gigabitethernet 1/0/1
                        ip firewall disable
                        ip address 24.0.0.3/24
                        ip sla responder eltex
                      exit

                      ip route 0.0.0.0/0 24.0.0.2

                      clock timezone gmt +7
                      ntp enable
                      ntp server 192.168.1.1
                        minpoll 4
                      exit

                      Просмотр статистики

                      ESR# show ip sla test statistics 1
                      Test number: 1
                      Transmitted packets: 100
                      Lost packets: 8 (8%)
                      Lost packets in forward direction: 4 (4%)
                      Lost packets in reverse direction: 4 (4%)
                      One-way delay forward min/avg/max: 29/52/72 milliseconds
                      One-way delay reverse min/avg/max: 29/52/72 milliseconds
                      One-way jitter forward min/avg/max: 6/11/12 milliseconds
                      One-way jitter reverse min/avg/max: 6/11/12 milliseconds
                      Two-way delay min/avg/max: 58/104/145 milliseconds
                      Two-way jitter min/avg/max: 13/22/25 milliseconds
                      Duplicate packets: 0
                      Out of sequence packets in forward direction: 0
                      Out of sequence packets in reverse direction: 0



                      Мониторинг

                      Все сообщения о превышении порог для тестовых потоков либо снижении уровня ниже допустимого занчения журналируются.

                      1) SYSLOG-сообщения можно перенаправлять на SYSLOG-сервер.

                      Конфигурация:
                      syslog host test 192.168.1.1 debug udp 514

                      Пример сообщений SYSLOG:

                      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses high for ip sla 1: 8 > 1
                      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses reverse high for ip sla 1: 8 > 1
                      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses OK for ip sla 1: 8 > 1
                      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-LOSSES: Losses reverse OK for ip sla 1: 8 > 1
                      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: Two-way jitter high for ip sla 1: 12 > 1
                      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter forward high for ip sla 1: 12 > 1
                      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter reverse high for ip sla 1: 12 > 1
                      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: Two-way jitter OK for ip sla 1: 0 < 10
                      YYYY-DD-MMTHH:MM:SS+GMT %IP_SLA-I-JITTER: One-way jitter reverse OK for ip sla 1: 0 < 15

                      2) Опрос по SNMP.

                      Для IP SLA доступны MIB-OID:

                      ELTEX-ESR-MIB.mib

                      ELTEX-ESR-IPSLA-MIB.mib

                      Конфигурация:

                      snmp-server
                      snmp-server community "publpubl" rw
                      snmp-server host 192.168.1.1
                      exit

                      Пример снятия статистики по SNMP:

                      Name/OID: eltEsrIpSlaStatTestTransmittedPackets.1; Value (Gauge): 100
                      Name/OID: eltEsrIpSlaStatTestLostPackets.1; Value (Gauge): 8
                      Name/OID: eltEsrIpSlaStatTestLostPacketsForward.1; Value (Gauge): 4
                      Name/OID: eltEsrIpSlaStatTestLostPacketsReverse.1; Value (Gauge): 4
                      Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardMin.1; Value (Gauge): 29
                      Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardMax.1; Value (Gauge): 52
                      Name/OID: eltEsrIpSlaStatTestOneWayDelayForwardAvg.1; Value (Gauge): 72
                      Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseMin.1; Value (Gauge): 29
                      Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseMax.1; Value (Gauge): 52
                      Name/OID: eltEsrIpSlaStatTestOneWayDelayReverseAvg.1; Value (Gauge): 72
                      Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardMin.1; Value (Gauge): 6
                      Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardMax.1; Value (Gauge): 11
                      Name/OID: eltEsrIpSlaStatTestOneWayJitterForwardAvg.1; Value (Gauge): 12
                      Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseMin.1; Value (Gauge): 6
                      Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseMax.1; Value (Gauge): 11
                      Name/OID: eltEsrIpSlaStatTestOneWayJitterReverseAvg.1; Value (Gauge): 12
                      Name/OID: eltEsrIpSlaStatTestTwoWayDelayMin.1; Value (Gauge): 58
                      Name/OID: eltEsrIpSlaStatTestTwoWayDelayMax.1; Value (Gauge): 104
                      Name/OID: eltEsrIpSlaStatTestTwoWayDelayAvg.1; Value (Gauge): 145
                      Name/OID: eltEsrIpSlaStatTestTwoWayJitterMin.1; Value (Gauge): 13
                      Name/OID: eltEsrIpSlaStatTestTwoWayJitterMax.1; Value (Gauge): 22
                      Name/OID: eltEsrIpSlaStatTestTwoWayJitterAvg.1; Value (Gauge): 025
                      Name/OID: eltEsrIpSlaStatTestDuplicatePackets.1; Value (Gauge): 0
                      Name/OID: eltEsrIpSlaStatTestOutOfSequenceForward.1; Value (Gauge): 0
                      Name/OID: eltEsrIpSlaStatTestOutOfSequenceReverse.1; Value (Gauge): 0

                      3) SYSLOG в SNMP-Traps.

                      Конфигурация

                      snmp-server host 192.168.1.1
                        source-address 12.0.0.1
                      exit
                      snmp-server enable traps syslog





                      Источник:
                      docs.eltex-co.ru

                      [ESR] GRE over IPSec
                      Настроить GRE over IPSec туннель между ESR1 и ESR2.

                      Данные:

                      IP-address интерфейса ESR1 - 180.10.0.1/30
                      P-address интерфейса ESR2 - 80.66.0.1/30

                      Локальные подсети:

                      LAN1: 1.1.1.0/24
                      LAN2: 2.2.2.0/24

                      Параметры IKE:

                      алгоритм шифрования: AES 128 bit;
                      алгоритм аутентификации: MD5;
                      группа Диффи-Хэллмана: 2.

                      Параметры IPSec:

                      алгоритм шифрования: AES 128 bit;
                      алгоритм аутентификации: MD5;
                      группа Диффи-Хэллмана: 2.



                      Решение:

                      Конфигурирование ESR1

                      Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

                      ESR1(config)# interface gigabitethernet 1/0/1
                      ESR1(config-if-gi)# security-zone untrusted
                      ESR1(config-if-gi)# ip address 180.10.0.1/30
                      ESR1(config-if-gi)# exit

                      Настроим GRE туннель, определим принадлежность к зоне безопасности и включим туннель командой enable:

                      ESR1(config)# tunnel gre 1
                      ESR1(config-gre)# ttl 16
                      ESR1(config-gre)# security-zone trusted
                      ESR1(config-gre)# local address 180.10.0.1
                      ESR1(config-gre)# remote address 80.66.0.1
                      ESR1(config-gre)# ip address 10.10.10.1/30
                      ESR1(config-gre)# enable
                      ESR1(config-gre)# exit

                      Создадим статический маршрут для подсети 80.66.0.0/30:

                      ESR1(config)# ip route 80.66.0.0/30 180.10.0.2

                      Создадим статический маршрут подсети LAN2 - 2.2.2.0/24 через tunnel gre 1:

                      ESR1(config)# ip route 2.2.2.0/24 tunnel gre 1

                      Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

                      ESR1(config)# security ike proposal ike_prop1
                      ESR1(config-ike-proposal)# authentication algorithm md5
                      ESR1(config-ike-proposal)# encryption algorithm aes128
                      ESR1(config-ike-proposal)# dh-group 2
                      ESR1(config-ike-proposal)# exit

                      Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

                      ESR1(config)# security ike policy ike_pol1
                      ESR1(config-ike-policy)# pre-shared-key ascii-text password
                      ESR1(config-ike-policy)# proposal ike_prop1
                      ESR1(config-ike-policy)# exit

                      Создадим шлюз протокола IKE. В данном профиле указывается GRE-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

                      ESR1(config)# security ike gateway ike_gw1
                      ESR1(config-ike-gw)# ike-policy ike_pol1
                      ESR1(config-ike-gw)# local address 180.10.0.1
                      ESR1(config-ike-gw)# local network 180.10.0.1/32 protocol gre
                      ESR1(config-ike-gw)# remote address 80.66.0.1
                      ESR1(config-ike-gw)# remote network 80.66.0.1/32 protocol gre
                      ESR1(config-ike-gw)# mode policy-based
                      ESR1(config-ike-gw)# exit

                      Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

                      ESR1(config)# security ipsec proposal ipsec_prop1
                      ESR1(config-ipsec-proposal)# authentication algorithm md5
                      ESR1(config-ipsec-proposal)# encryption algorithm aes128
                      ESR1(config-ipsec-proposal)# pfs dh-group 2
                      ESR1(config-ipsec-proposal)# exit

                      Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

                      ESR1(config)# security ipsec policy ipsec_pol1
                      ESR1(config-ipsec-policy)# proposal ipsec_prop1
                      ESR1(config-ipsec-policy)# exit

                      Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IP sec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

                      ESR1(config)# security ipsec vpn ipsec1
                      ESR1(config-ipsec-vpn)# mode ike
                      ESR1(config-ipsec-vpn)# ike establish-tunnel route
                      ESR1(config-ipsec-vpn)# ike gateway ike_gw1
                      ESR1(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
                      ESR1(config-ipsec-vpn)# enable
                      ESR1(config-ipsec-vpn)# exit

                      Дополнительно в security zone-pair untrusted self необходимо разрешить протоколы для GRE over IPSec туннеля:

                      ESR1(config)# security zone-pair untrusted self
                      ESR1(config-zone-pair)# rule 10
                      ESR1(config-zone-pair-rule)# action permit
                      ESR1(config-zone-pair-rule)# match protocol gre
                      ESR1(config-zone-pair-rule)# enable
                      ESR1(config-zone-pair-rule)# exit
                      ESR1(config-zone-pair)# rule 11
                      ESR1(config-zone-pair-rule)# action permit
                      ESR1(config-zone-pair-rule)# match protocol esp
                      ESR1(config-zone-pair-rule)# enable
                      ESR1(config-zone-pair-rule)# exit
                      ESR1(config-zone-pair)# rule 12
                      ESR1(config-zone-pair-rule)# action permit
                      ESR1(config-zone-pair-rule)# match protocol ah
                      ESR1(config-zone-pair-rule)# enable
                      ESR1(config-zone-pair-rule)# exit
                      ESR1(config-zone-pair)# exit



                      Конфигурирование ESR2

                      Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

                      ESR2(config)# interface gigabitethernet 1/0/1
                      ESR2(config-if-gi)# security-zone untrusted
                      ESR2(config-if-gi)# ip address 80.66.0.1/30
                      ESR2(config-if-gi)# exit

                      Настроим GRE туннель, определим принадлежность к зоне безопасности и включим туннель командой enable:

                      ESR2(config)# tunnel gre 1
                      ESR2(config-gre)# ttl 16
                      ESR2(config-gre)# security-zone trusted
                      ESR2(config-gre)# local address 80.66.0.1
                      ESR2(config-gre)# remote address 180.10.0.1
                      ESR2(config-gre)# ip address 10.10.10.2/30
                      ESR2(config-gre)# enable
                      ESR2(config-gre)# exit

                      Создадим статический маршрут для подсети 180.10.0.0/30:

                      ESR2(config)# ip route 180.10.0.0/30 80.66.0.2

                      Создадим статический маршрут подсети LAN1 - 1.1.1.0/24 через tunnel gre 1:

                      ESR2(config)# ip route 1.1.1.0/24 tunnel gre 1

                      Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IKE-соединения:

                      ESR2(config)# security ike proposal ike_prop1
                      ESR2(config-ike-proposal)# authentication algorithm md5
                      ESR2(config-ike-proposal)# encryption algorithm aes128
                      ESR2(config-ike-proposal)# dh-group 2
                      ESR2(config-ike-proposal)# exit

                      Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы и ключ аутентификации:

                      ESR2(config)# security ike policy ike_pol1
                      ESR2(config-ike-policy)# pre-shared-key ascii-text password
                      ESR2(config-ike-policy)# proposal ike_prop1
                      ESR2(config-ike-policy)# exit

                      Создадим шлюз протокола IKE. В данном профиле указывается GRE-туннель, политика, версия протокола и режим перенаправления трафика в туннель:

                      ESR2(config)# security ike gateway ike_gw1
                      ESR2(config-ike-gw)# ike-policy ike_pol1
                      ESR2(config-ike-gw)# local address 80.66.0.1
                      ESR2(config-ike-gw)# local network 80.66.0.1/32 protocol gre
                      ESR2(config-ike-gw)# remote address 180.10.0.1
                      ESR2(config-ike-gw)# remote network 180.10.0.1/32 protocol gre
                      ESR2(config-ike-gw)# mode policy-based
                      ESR2(config-ike-gw)# exit

                      Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования AES 128 bit, алгоритм аутентификации MD5. Данные параметры безопасности используются для защиты IPsec-туннеля:

                      ESR2(config)# security ipsec proposal ipsec_prop1
                      ESR2(config-ipsec-proposal)# authentication algorithm md5
                      ESR2(config-ipsec-proposal)# encryption algorithm aes128
                      ESR2(config-ipsec-proposal)# pfs dh-group 2
                      ESR2(config-ipsec-proposal)# exit

                      Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы.

                      ESR2(config)# security ipsec policy ipsec_pol1
                      ESR2(config-ipsec-policy)# proposal ipsec_prop1
                      ESR2(config-ipsec-policy)# exit

                      Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IP sec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включим туннель командой enable.

                      ESR2(config)# security ipsec vpn ipsec1
                      ESR2(config-ipsec-vpn)# mode ike
                      ESR2(config-ipsec-vpn)# ike establish-tunnel route
                      ESR2(config-ipsec-vpn)# ike gateway ike_gw1
                      ESR2(config-ipsec-vpn)# ike ipsec-policy ipsec_pol1
                      ESR2(config-ipsec-vpn)# enable
                      ESR2(config-ipsec-vpn)# exit

                      Источник:
                      docs.eltex-co.ru

                      [ESR] GRE over IPSec между ESR и Cisco
                      Настроить GRE over IPSec туннель между ESR и Cisco. На туннелях дополнительно настроить протокол динамической маршрутизации OSPF.

                      При настройке IPSec на ESR включен способ установления соединения ike establish-tunnel route, при таком режиме IPSec туннель поднимется при наличии транзитного трафика. Loopback интерфейсы необходимы для проверки работоспособности IPSec туннеля (передачи транзитного трафика)  и в конфигурации не обязательны.



                      ESR:

                      1) Конфигурация:



                      esr# show running-config
                      router ospf log-adjacency-changes
                      router ospf 1
                        router-id 10.110.0.66
                        area 0.0.0.1
                          enable
                        exit
                        enable
                      exit



                      interface gigabitethernet 1/0/1
                        ip firewall disable
                        ip address 100.100.0.2/24
                      exit
                      interface loopback 1
                        ip address 2.2.2.2/32
                      exit
                      tunnel gre 1
                        mtu 1476
                        ip firewall disable
                        local address 100.100.0.2
                        remote address 10.10.0.13
                        ip address 10.110.0.66/30
                        ip ospf instance 1
                        ip ospf area 0.0.0.1
                        ip ospf
                        enable
                      exit



                      security ike proposal IKEPROP
                        encryption algorithm aes128
                        dh-group 2
                      exit



                      security ike policy IKEPOL
                        lifetime seconds 86400
                        pre-shared-key ascii-text encrypted 8CB5107EA7005AFF
                        proposal IKEPROP
                      exit



                      security ike gateway IKEGW
                        ike-policy IKEPOL
                        local address 100.100.0.2
                        local network 100.100.0.2/32 protocol gre
                        remote address 10.10.0.13
                        remote network 10.10.0.13/32 protocol gre
                        mode policy-based
                      exit



                      security ipsec proposal IPPROP
                        encryption algorithm aes128
                      exit



                      security ipsec policy IPPOL
                        proposal IPPROP
                      exit



                      security ipsec vpn IPSEC
                        mode ike
                        ike establish-tunnel route
                        ike gateway IKEGW
                        ike ipsec-policy IPPOL
                        enable
                      exit



                      ip route 0.0.0.0/0 tunnel gre 1
                      ip route 10.10.0.0/24 100.100.0.1



                      2) Информация о состоянии протокола OSPF и IPSec туннеля:

                      esr#  show ip ospf neighbors
                      Router ID   Pri State    DTime Interface         Router IP
                      ---------   --- -----    ----- ----------------- ---------
                      10.110.0.65 1   Full/BDR 00:35 gre 1             10.110.0.65

                       esr# show security ipsec vpn status IPSEC
                      Currently active IKE SA:
                      Name: IPSEC
                      State: Established
                      Version: v1-only
                      Unique ID: 3
                      Local host: 100.100.0.2
                      Remote host: 10.10.0.13
                      Role: Initiator
                      Initiator spi: 0x15dc63f5881abbb0
                      Responder spi: 0xd45e86e5abb121d9
                      Encryption algorithm: des
                      Authentication algorithm: sha1
                      Diffie-Hellman group: 2
                      Established: 12 minutes and 34 seconds ago
                      Rekey time: 12 minutes and 34 seconds
                      Reauthentication time: 23 hours, 32 minutes and 7 seconds
                      Child IPsec SAs:
                      Name: IPSEC
                      State: Installed
                      Protocol: esp
                      Mode: Tunnel
                      Encryption algorithm: aes128
                      Authentication algorithm: sha1
                      Rekey time: 32 minutes
                      Life time: 47 minutes and 26 seconds
                      Established: 12 minutes and 34 seconds ago
                      Traffic statistics:
                      Input bytes: 540
                      Output bytes: 540
                      Input packets: 5
                      Output packets: 5



                      Cisco:

                      1) Конфигурация:



                      crypto isakmp policy 2
                      encr aes
                      authentication pre-share
                      group 2
                      crypto isakmp key password address 100.100.0.2
                      !
                      crypto ipsec security-association lifetime seconds 86400
                      !
                      crypto ipsec transform-set strong esp-aes esp-sha-hmac
                      !
                      crypto map mymap local-address FastEthernet0/0
                      crypto map mymap 119 ipsec-isakmp
                      set peer 100.100.0.2
                      set transform-set strong
                      match address 119
                      !
                      !
                      interface Loopback1
                      ip address 1.1.1.1 255.255.255.255
                      !
                      !
                      interface Tunnel2
                      ip address 10.110.0.65 255.255.255.252
                      ip ospf 1 area 0.0.0.1
                      ip ospf network broadcast
                      tunnel source 10.10.0.13
                      tunnel destination 100.100.0.2
                      !
                      !
                      interface FastEthernet0/0
                      ip address 10.10.0.13 255.255.255.0
                      duplex auto
                      speed auto
                      crypto map mymap
                      !
                      router ospf 1
                      router-id 10.110.0.65
                      log-adjacency-changes
                      !
                      ip route 100.100.0.0 255.255.255.0 10.10.0.1
                      ip route 0.0.0.0 0.0.0.0 Tunnel2
                      !
                      access-list 119 permit gre host 10.10.0.13 host 100.100.0.2



                      2) Информация о состоянии протокола OSPF и IPSec туннеля:

                      Router#show ip ospf neighbor
                      Neighbor ID Pri State Dead Time Address Interface
                      10.110.0.66 0 FULL/ - 00:00:32 10.110.0.66 Tunnel2



                      Router#show crypto ipsec sa
                      interface: FastEthernet0/0
                      Crypto map tag: mymap, local addr 10.10.0.13
                      protected vrf: (none)
                      local ident (addr/mask/prot/port): (10.10.0.13/255.255.255.255/47/0)
                      remote ident (addr/mask/prot/port): (100.100.0.2/255.255.255.255/47/0)
                      current_peer 100.100.0.2 port 500
                      PERMIT, flags={origin_is_acl,}
                      #pkts encaps: 5, #pkts encrypt: 5, #pkts digest: 5
                      #pkts decaps: 5, #pkts decrypt: 5, #pkts verify: 5
                      #pkts compressed: 0, #pkts decompressed: 0
                      #pkts not compressed: 0, #pkts compr. failed: 0
                      #pkts not decompressed: 0, #pkts decompress failed: 0
                      #send errors 0, #recv errors 0
                      local crypto endpt.: 10.10.0.13, remote crypto endpt.: 100.100.0.2
                      path mtu 1500, ip mtu 1500, ip mtu idb FastEthernet0/0
                      current outbound spi: 0xC9A1F292(3382833810)
                      PFS (Y/N): Y, DH group: group2
                      inbound esp sas:
                      spi: 0x7783E2D2(2005131986)
                      transform: esp-aes esp-sha-hmac ,
                      in use settings ={Tunnel, }
                      conn id: 2001, flow_id: FPGA:1, sibling_flags 80000046, crypto map: mymap
                      sa timing: remaining key lifetime (k/sec): (4480312/3033)
                      IV size: 16 bytes
                      replay detection support: Y
                      Status: ACTIVE
                      inbound ah sas:
                      inbound pcp sas:
                      outbound esp sas:
                      spi: 0xC9A1F292(3382833810)
                      transform: esp-aes esp-sha-hmac ,
                      in use settings ={Tunnel, }
                      conn id: 2002, flow_id: FPGA:2, sibling_flags 80000046, crypto map: mymap
                      sa timing: remaining key lifetime (k/sec): (4480312/3033)
                      IV size: 16 bytes
                      replay detection support: Y
                      Status: ACTIVE
                      outbound ah sas:
                      outbound pcp sas:

                      Источник:
                      docs.eltex-co.ru

                      [ESR] IPsec Site-to-Site VPN между Eltex ESR и Cisco iOS используя RSA Signature
                      Пример конфигурации и генерации сертификатов для установления IPsec Site-to-Site VPN.

                      Пример конфигурации и генерации сертификатов для установления IPsec Site-to-Site VPN.

                      Установление защищенного IPsec VPN соединения с аутентификацией по сертификатам можно разделить на следующие шаги:

                      1. Предварительная настройка интерфейсов и маршрутизации на ELTEX ESR и CISCO iOS.
                      2. Получение/выпуск корневого сертификата - этот шаг выполняется на центрне сертификатов (Certificate Authority, CA).
                      3. Выпуск ключевой пары и их импорт на CISCO iOS
                      4. Конфигурция IPsec на CISCO iOS
                      5. Выпуск ключевой пары (закрытого и открытого ключа) для ELTEX ESR
                      6. Импорт корневого сертификата и ключевой пары на ELTEX ESR
                      7. Конфигурция IPsec на ELTEX ESR



                      Предварительная настройка интерфейсов и маршрутизации

                      В предварительной конфигурации маршрутизатора ELTEX ESR разрешим прохождение UDP 500,4500 и ESP трафика в зону self для установления IPsec VPN:

                      esr# show running-config

                      object-group service IPsec
                      port-range 500
                      port-range 4500
                      exit

                      object-group network MAIN
                      ip address-range 192.0.2.2
                      exit

                      security zone untrusted
                      exit
                      security zone trusted
                      exit

                      interface gigabitethernet 1/0/1
                      security-zone untrusted
                      ip address 192.0.2.2/30
                      exit
                      interface gigabitethernet 1/0/2
                      security-zone trusted
                      ip address 192.168.10.1/24
                      exit
                      security zone-pair untrusted self
                      rule 10
                      description "IPsec"
                      action permit
                      match protocol udp
                      match destination-address MAIN
                      match destination-port IPsec
                      enable
                      exit
                      rule 20
                      description "ESP"
                      action permit
                      match protocol esp
                      match destination-address MAIN
                      enable
                      exit
                      rule 30
                      description "ICMP"
                      action permit
                      match protocol icmp
                      match destination-address MAIN
                      enable
                      exit
                      exit

                      security zone-pair trusted untrusted
                      rule 10
                      description "PERMIT ALL"
                      action permit
                      enable
                      exit
                      exit

                      ip route 0.0.0.0/0 192.0.2.1



                      В предварительной конфигурации маршрутизатора CISCO iOS настроим сетевые интерфейсы и маршрутизацию:

                      !
                      hostname cisco
                      !
                      ip domain name cisco.eltex.org
                      !
                      interface FastEthernet0/0
                      ip address 203.0.113.2 255.255.255.252
                      duplex auto
                      speed auto
                      !
                      interface FastEthernet0/1
                      ip address 172.16.10.1 255.255.255.0
                      duplex auto
                      speed auto
                      !
                      ip route 0.0.0.0 0.0.0.0 203.0.113.1
                      !



                      ВАЖНО: Необходимо выставить корректную дату на оборудовании, так как сертификаты имеют дату выпуска и выпускаются на определенный срок.

                      Выставим дату в ручном режиме (так же можно использовать NTP):

                      esr# set date 12:00:00 14 November 2019

                      cisco# clock set 12:01:00 14 Nov 2019



                      Получение/выпуск корневого сертификата - этот шаг выполняется на центрне сертификатов (Certificate Authority, CA)

                      Для выпуска сертификатов в данном примере используются утилиты openssl.

                      ВАЖНО: Для использования внутри организации можно использовать self-signed сертификат, но для использования CA вне организации необходимо использовать сертификаты, выданные или подписанные сторонней организацией.

                      Генерируем секретный ключ:

                      # openssl genrsa -out ca.key 2048

                      Создаём self-signed сертификат:

                      # openssl req -new -x509 -sha1 -days 3650 -key ca.key -out ca.crt

                      Полученный CA сертификат (ca.crt) и секретный CA ключи (ca.key) будут использоваться для подписи запросов на сертификат VPN клиентов.



                      Выпуск ключевой пары и их импорт на CISCO iOS

                      Генерируем закрытый ключ на CISCO iOS:

                      cisco(config)#crypto key generate rsa general-keys

                      How many bits in the modulus [512]: 2048

                      % Generating 1024 bit RSA keys …[OK]

                      Настроим CA сервер с именем myca:

                      cisco(config)#crypto ca trustpoint myca
                      cisco(ca-trustpoint)#enrollment terminal
                      cisco(ca-trustpoint)#crl optional
                      cisco(ca-trustpoint)#exit



                      Копируем содержимое CA сертификата:

                      # cat ca.crt

                      -----BEGIN CERTIFICATE-----
                      MIID7TCCAtWgAwIBAgIJANdwKZKV0XNmMA0GCSqGSIb3DQEBBQUAMIGMMQswCQYD
                      ...
                      yg==
                      -----END CERTIFICATE-----



                      И вставляем содержимое в консоль:
                      cisco(config)#crypto ca authenticate myca

                      Enter the base 64 encoded CA certificate.
                      End with a blank line or the word “quit” on a line by itself

                      -----BEGIN CERTIFICATE-----
                      MIID7TCCAtWgAwIBAgIJANdwKZKV0XNmMA0GCSqGSIb3DQEBBQUAMIGMMQswCQYD
                      ...
                      yg==
                      -----END CERTIFICATE-----

                      % Do you accept this certificate? [yes/no]: yes
                      Trustpoint CA certificate accepted.
                      % Certificate successfully imported

                      Сформировать запрос на подписание (CSR, certificate signing request):

                      cisco(config)#crypto ca enroll myca

                      % Include the router serial number in the subject name? [yes/no]: yes
                      % The serial number in the certificate will be: 13A594C9
                      % Include an IP address in the subject name? [no]: no
                      Display Certificate Request to terminal? [yes/no]: yes
                      Certificate Request follows:

                      MIIBkzCB/QIBADAzMTEwDwYDVQQFEwgxM0E1OTRDOTAeBgkqhkiG9w0BCQIWEWNp
                      ...
                      sdHxeJkU4jMILCs7dPzkzPPDpJID9NU=

                      Далее необходимо скопировать запрос из теминала и сформировать файл .csr на сервере центра сертификации для его подписания утилитой openssl:

                      # cat > cisco.csr

                      -----BEGIN CERTIFICATE REQUEST-----
                      MIIBkzCB/QIBADAzMTEwDwYDVQQFEwgxM0E1OTRDOTAeBgkqhkiG9w0BCQIWEWNp
                      ...
                      sdHxeJkU4jMILCs7dPzkzPPDpJID9NU=
                      -----END CERTIFICATE REQUEST-----

                      Подписать запрос на сертификат (esr.csr) CA ключом (ca.key), который был выпущен ранее:

                      # openssl x509 -req -days 3650 -sha1 -in cisco.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out certs/cisco.crt

                      Копируем содержимое подписанного сертификата:

                      # cat cisco.crt

                      -----BEGIN CERTIFICATE-----
                      ...
                      -----END CERTIFICATE-----



                      И вставляем содержимое в консоль CISCO iOS:

                      cisco(config)#crypto ca import myca certificate

                      Enter the base 64 encoded certificate.
                      End with a blank line or the word “quit” on a line by itself

                      —–BEGIN CERTIFICATE—–
                      ...
                      —–END CERTIFICATE—–

                      % Router Certificate successfully imported



                      Конфигурация IPsec на CISCO iOS

                      Укажем DN из сертификата в качестве локального идентификатора:

                      cisco(config)#crypto isakmp identity dn

                      Настроим ISAKMP политику (фаза 1):

                      cisco(config)#crypto isakmp policy 10
                      cisco(config-isakmp)#encryption 3desc
                      cisco(config-isakmp)#authentication rsa-sig
                      cisco(config-isakmp)#group 2

                      Настроим IPsec политику (фаза 2):

                      cisco(config)#crypto ipsec transform-set TS esp-des esp-sha-hmac
                      cisco(cfg-crypto-trans)#exit

                      Настроим трафик селекторы, используя ACL, и крипто карту:

                      cisco(config)#crypto map CMAP 10 ipsec-isakmp
                      cisco(config-crypto-map)#set peer 192.0.2.2
                      cisco(config-crypto-map)#set transform-set TS
                      cisco(config-crypto-map)#match address cryptoacl
                      cisco(config-crypto-map)#exit
                      cisco(config)#ip access-list extended cryptoacl
                      cisco(config-ext-nacl)#permit ip 172.16.10 0.0.0.255 192.168.10.0 0.0.0.255

                      Применим критпо карту на интерфейсе:

                      cisco(config)#int fastEthernet 0/0
                      cisco(config-if)#crypto map CMAP
                      cisco(config-if)#exit



                      Сгенерировать закрытый ключ для ELTEX ESR

                      Создать файл с атрибутами, приведенными ниже. Сохранить файл как openssl.cfg:

                      [req]
                      default_bits = 2048
                      default_keyfile = esr.key
                      distinguished_name = req_distinguished_name
                      req_extensions = req_ext

                      [req_distinguished_name]
                      commonName = Common Name (eg, YOUR name)
                      commonName_default = esrvpn.eltex.org

                      countryName = Country Name (2 letter code)
                      countryName_default = RU

                      stateOrProvinceName = State or Province Name (full name)
                      stateOrProvinceName_default = Novosibirsk

                      localityName = Locality Name (eg, city)
                      localityName_default = NSK

                      0.organizationName = Organization Name (eg, company)
                      0.organizationName_default = ELTEX

                      [req_ext]
                      subjectAltName = @alt_names

                      [alt_names]
                      DNS.1 = esr.eltex.org



                      Сформировать запрос на подписание (CSR, certificate signing request) сертификата и закрытый ключ используя файл openssl.cfg:

                      # openssl req -new -nodes -out esr.csr -config openssl.cfg

                      Результатом будет получен закрытый ключ (esr.key) и запрос на подписание сертификата (esr.csr).

                      Подписать запрос на сертификат (esr.csr) CA ключом (ca.key), который был выпущен ранее:

                      # openssl x509 -req -days 3650 -sha1 -in esr.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out esr.crt

                      Результатом будет получен подписанный сертификат (esr.crt).



                      Загрузить корневой сертификат (ca.crt) , закрытый ключ (esr.key) и подписанный сертификат (esr.crt) на ELTEX ESR

                      Загрузка ключевой пары (esr.key и esr.crt), сертификата CA (ca.crt) и сертификат от CISCO iOS (cisco.crt) выполняется с USB Flash, либо посредством TFTP/FTP/SFTP/SCP.

                      Проверить имя USB Flash можно командой:

                      esr# sh storage-devices usb

                      Просмотреть содержимое:

                      esr# dir usb://<FLASH_NAME>

                      Копируем ключевую пару и сертификат CA:

                      esr# copy usb://<FLASH_NAME>:/ca.crt certificate:ca/ca.crt

                      esr# copy usb://<FLASH_NAME>:/esr.key certificate:server-key/esr.key

                      esr# copy usb://<FLASH_NAME>:/esr.crt certificate:server-crt/esr.crt

                      esr# copy usb://<FLASH_NAME>:/esr.crt certificate:server-crt/cisco.crt

                      Проверям сертификаты и ключ:

                      esr-# sh crypto certificates ca

                      File name Issuer From To

                      -------------------------------- ------------------------- ------------------------- -------------------------

                      ca.crt ru1?0???U????novosibirsk 11 14 03:02:48 2019 GMT 11 11 03:02:48 2029 GMT

                      esr# sh crypto certificates server-key

                      esr.key Private key: (2048 bit)

                      esr-# sh crypto certificates server-crt

                      File name Issuer From To

                      -------------------------------- ------------------------- ------------------------- -------------------------

                      cisco.crt ru1?0???U????novosibirsk 11 14 03:36:48 2019 GMT 11 11 03:36:48 2029 GMT

                      esr.crt ru1?0???U????novosibirsk 11 14 03:25:58 2019 GMT 11 11 03:25:58 2029 GMT



                      Конфигурация IPsec на ELTEX ESR

                      Настроим ISAKMP политику (фаза 1):

                      esr(config)# security ike proposal IKEPROP
                      esr(config-ike-proposal)# encryption algorithm 3des
                      esr(config-ike-proposal)# dh-group 2
                      esr(config-ike-proposal)# exit

                      Укажем сертификаты и метод аутентификации:

                      esr(config)# security ike policy IKEPOLICY
                      esr(config-ike-policy)# certificate ca ca.crt
                      esr(config-ike-policy)# certificate local-crt esr.crt
                      esr(config-ike-policy)# certificate local-crt-key esr.key
                      esr(config-ike-policy)# certificate remote-crt cisco.crt
                      esr(config-ike-policy)# authentication method rsa-public-key
                      esr(config-ike-policy)# proposal IKEPROP
                      esr(config-ike-policy)# exit

                      Настроим трафик селекторы и режим IPsec:

                      esr(config)# security ike gateway IKEGW
                      esr(config-ike-gw)# ike-policy IKEPOLICY
                      esr(config-ike-gw)# local address 192.0.2.2
                      esr(config-ike-gw)# local network 192.168.10.0/24
                      esr(config-ike-gw)# remote address 213.0.113.2
                      esr(config-ike-gw)# remote network 172.16.10.0/24
                      esr(config-ike-gw)# mode policy-based
                      esr(config-ike-gw)# exit

                      Настроим IPsec политику (фаза 2)

                      esr(config)# security ipsec proposal IPSECPROP
                      esr(config-ipsec-proposal)# encryption algorithm des
                      esr(config-ipsec-proposal)# pfs dh-group 2
                      esr(config-ipsec-proposal)# exit

                      esr(config)# security ipsec policy IPSECPOLICY
                      esr(config-ipsec-policy)# proposal IPSECPROP
                      esr(config-ipsec-policy)# exit

                      Установим режим установления IPsec - по наличию входного или выходного трафика (route):

                      esr(config)# security ipsec vpn IPSECVPN
                      esr(config-ipsec-vpn)# mode ike
                      esr(config-ipsec-vpn)# ike establish-tunnel route
                      esr(config-ipsec-vpn)# ike gateway IKEGW
                      esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
                      esr(config-ipsec-vpn)# enable
                      esr(config-ipsec-vpn)# exit



                      Диагностика подключения IPsec VPN

                      Проверим доступность IP адресов из LAN сегметов:

                      esr# ping 172.16.10.1 source ip 192.168.10.1

                      PING 172.16.10.1 (172.16.10.1) from 192.168.10.1 : 56(84) bytes of data.

                      .!!!!

                      --- 172.16.10.1 ping statistics ---

                      5 packets transmitted, 4 received, 20% packet loss, time 4039ms

                      rtt min/avg/max/mdev = 4.544/24.296/74.151/28.867 ms

                      Проверим статус IPsec VPN соединения:

                      esr# sh security ipsec vpn status

                      Name Local host Remote host Initiator spi Responder spi State

                      ------------------------------- --------------- --------------- ------------------ ------------------ -----------

                      IPSECVPN 192.0.2.2 213.0.113.2 0x35475c4c0ed0c90f 0x26487c26958d84a4 Established

                      esr# sh security ipsec vpn status IPSECVPN

                      Currently active IKE SA:

                      Name: IPSECVPN

                      State: Established

                      Version: v1-only

                      Unique ID: 1

                      Local host: 192.0.2.2

                      Remote host: 213.0.113.2

                      Role: Initiator

                      Initiator spi: 0x35475c4c0ed0c90f

                      Responder spi: 0x26487c26958d84a4

                      Encryption algorithm: des

                      Authentication algorithm: sha1

                      Diffie-Hellman group: 2

                      Established: 12 seconds ago

                      Rekey time: 12 seconds

                      Reauthentication time: 2 hours, 44 minutes and 5 seconds

                      Child IPsec SAs:

                      Name: IPSECVPN

                      State: Installed

                      Protocol: esp

                      Mode: Tunnel

                      Encryption algorithm: des

                      Authentication algorithm: sha1

                      Rekey time: 42 minutes and 7 seconds

                      Life time: 59 minutes and 48 seconds

                      Established: 12 seconds ago

                      Traffic statistics:

                      Input bytes: 336

                      Output bytes: 336

                      Input packets: 4

                      Output packets: 4

                      -------------------------------------------------------------

                      Источник:
                      docs.eltex-co.ru

                      [ESR] IP unnumbered
                      Имеется маршрутизатор R1 к которому подключен 2 клиента. Клиентам необходимо выделить IP адреса из пула 10.10.10.0/24, но таким образом чтобы они не имели доступ к друг другу. Одним из решений было бы разбить 24 маску на 30, но в таком случае распределение IP адресов крайне не экономично. В данном случае отличным решением будет использование технологии IP unnumbered.

                      Задача:

                      • Выдать клиенту client1 один IP адрес.
                      • Выдать клиенту client2 три IP адреса.

                      Решение:

                      На маршрутизаторе R1 настроим loopback-интерфейс и повешаем наго IP адрес из пула который будем раздовать другим маршрутизаторам:



                          esr-200# config
                          esr-200(config)# interface loopback 1
                          esr-200(config-loopback)# ip address 10.10.10.254/24
                          esr-200(config-loopback)# exit



                      Далее настроим интерфейсы к которым подключены клиенты:



                          esr-200(config)# interface gigabitethernet 1/0/2
                          esr-200(config-if-gi)# ip unnumbered loopback 1
                          esr-200(config-if-gi)# ip firewall disable
                          esr-200(config-if-gi)# exit
                          esr-200(config)# interface gigabitethernet 1/0/3
                          esr-200(config-if-gi)# ip unnumbered loopback 1
                          esr-200(config-if-gi)# ip firewall disable
                          esr-200(config-if-gi)# exit



                      И последнее что осталось, это прописать маршрут до IP адресов которые отдаем клиентам:



                          esr-200(config)# ip route 10.10.10.1/32 interface gigabitethernet 1/0/2 name client1
                          esr-200(config)# ip route 10.10.10.2/32 interface gigabitethernet 1/0/3 name client2
                          esr-200(config)# ip route 10.10.10.3/32 interface gigabitethernet 1/0/3 name client2
                          esr-200(config)# ip route 10.10.10.4/32 interface gigabitethernet 1/0/3 name client2
                          esr-200(config)# exit
                          esr-200# commit
                          esr-200# confirm



                      А теперь осталось настроить у клиента IP адрес 10.10.10.1 с маской 255.255.255.0 и шлюзом 10.0.0.2 (интерфейс R1 смотрящий в интернет). Точно также делаем на всех ПК воторого клиента.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] NHRP (Cisco-HUB, ESR-Spoke)
                      Настроить NHRP-туннели между маршрутизатором ESR-Spoke и маршрутизаторами Cisco-HUB и Cisco-Spoke. В качестве динамической маршрутизации необходимо настроить OSPF.

                      Схема:

                      Задача:

                      Настроить NHRP-туннели между маршрутизатором ESR-Spoke и маршрутизаторами Cisco-HUB и Cisco-Spoke. В качестве динамической маршрутизации необходимо настроить OSPF.



                      Cisco-HUB:



                      1) Конфигурация:

                      interface Tunnel1
                      ip address 10.10.10.1 255.255.255.0
                      no ip redirects
                      ip mtu 1472
                      ip nhrp authentication password
                      ip nhrp map multicast dynamic
                      ip nhrp network-id 60
                      ip nhrp holdtime 360
                      ip nhrp registration no-unique
                      ip nhrp registration timeout 60
                      ip tcp adjust-mss 1432
                      ip ospf network broadcast
                      ip ospf priority 255
                      tunnel source Ethernet0/0
                      tunnel mode gre multipoint
                      tunnel key 60
                      !
                      !
                      interface Ethernet0/0
                      ip address 192.0.2.2 255.255.255.0
                      !
                      !
                      router ospf 1
                      router-id 10.10.10.1
                      log-adjacency-changes
                      auto-cost reference-bandwidth 10000
                      network 10.10.10.1 0.0.0.0 area 0
                      !
                      ip route 192.0.4.0 255.255.255.0 192.0.2.1
                      ip route 192.168.32.0 255.255.240.0 192.0.2.1



                      2) Информация о состоянии протоколов OSPF и NHRP:

                      Router#show ip nhrp
                      10.10.10.2/32 via 10.10.10.2
                      Tunnel1 created 01:18:10, expire 00:05:14
                      Type: dynamic, Flags: registered
                      NBMA address: 192.0.4.2
                      10.10.10.3/32 via 10.10.10.3
                      Tunnel1 created 01:04:52, expire 00:05:44
                      Type: dynamic, Flags: unique registered
                      NBMA address: 192.168.39.216



                      Router#show ip ospf neighbor
                      Neighbor ID Pri State Dead Time Address Interface
                      10.10.10.2 1 FULL/DROTHER 00:00:34 10.10.10.2 Tunnel1
                      10.10.10.3 128 FULL/DR 00:00:31 10.10.10.3 Tunnel1



                      ESR-Spoke:



                      1) Конфигурация

                      esr# show running-config
                      router ospf log-adjacency-changes
                      router ospf 1
                      router-id 10.10.10.3
                      area 0.0.0.0
                      enable
                      exit
                      enable
                      exit



                      interface gigabitethernet 1/0/1
                      ip firewall disable
                      ip address 192.168.39.216/20
                      exit



                      tunnel gre 1
                      key 60
                      ttl 30
                      mtu 1472
                      multipoint
                      ip firewall disable
                      local interface gigabitethernet 1/0/1
                      ip address 10.10.10.3/24
                      ip ospf instance 1
                      ip ospf
                      ip tcp adjust-mss 1432
                      ip nhrp authentication password
                      ip nhrp holding-time 360
                      ip nhrp map 10.10.10.1 192.0.2.2
                      ip nhrp nhs 10.10.10.1/24
                      ip nhrp multicast nhs
                      ip nhrp enable
                      enable
                      exit



                      ip route 192.0.2.0/24 192.168.39.215
                      ip route 192.0.4.0/24 192.168.39.215



                      2) Информация о состоянии протоколов OSPF и NHRP:

                      esr# show ip ospf neighbors

                      Router ID  Pri State    DTime Interface         Router IP

                      ---------  --- -----    ----- ----------------- ---------

                      10.10.10.1 255 Full/BDR 00:36 gre 1             10.10.10.1



                      esr# show ip nhrp
                      Tunnel address   NBMA address     Interface Peer type          Expire    Created     Flags
                      ---------------- ---------------- --------- --------------- --------- ---------- ---------
                      10.10.10.1              192.0.2.2                gre 1     static                 --              --         register,
                                                                                                                                                      lower-up,
                                                                                                                                                      up



                      10.10.10.2              192.0.4.2               gre 1     cached          0:05:49  00:00:10    used,
                                                                                                                                                      lower-up,
                                                                                                                                                      up





                      Cisco-Spoke:



                      1) Конфигурация:

                      interface Tunnel1
                      ip address 10.10.10.2 255.255.255.0
                      no ip redirects
                      ip mtu 1472
                      ip nhrp authentication password
                      ip nhrp map 10.10.10.1 192.0.2.2
                      ip nhrp map multicast 192.0.2.2
                      ip nhrp network-id 60
                      ip nhrp holdtime 360
                      ip nhrp nhs 10.10.10.1
                      ip nhrp registration no-unique
                      ip nhrp registration timeout 60
                      ip tcp adjust-mss 1432
                      ip ospf network broadcast
                      tunnel source Ethernet0/0
                      tunnel mode gre multipoint
                      tunnel key 60
                      !
                      !
                      interface Ethernet0/0
                      ip address 192.0.4.2 255.255.255.0
                      !
                      !
                      router ospf 1
                      router-id 10.10.10.2
                      log-adjacency-changes
                      auto-cost reference-bandwidth 10000
                      network 10.10.10.2 0.0.0.0 area 0
                      !
                      !
                      ip route 192.0.2.0 255.255.255.0 192.0.4.1
                      ip route 192.168.32.0 255.255.240.0 192.0.4.1



                      2) Информация о состоянии протоколов OSPF и NHRP:

                      Router#show ip ospf neighbor
                      Neighbor ID Pri State Dead Time Address Interface
                      10.10.10.1 255 FULL/DR 00:00:31 10.10.10.1 Tunnel1



                      Router#show ip nhrp
                      10.10.10.1/32 via 10.10.10.1
                      Tunnel1 created 01:36:26, never expire
                      Type: static, Flags: used
                      NBMA address: 192.0.2.2
                      10.10.10.2/32 via 10.10.10.2
                      Tunnel1 created 00:01:00, expire 00:04:59
                      Type: dynamic, Flags: router unique local
                      NBMA address: 192.0.4.2
                      (no-socket)
                      10.10.10.3/32 via 10.10.10.3
                      Tunnel1 created 00:01:00, expire 00:04:59
                      Type: dynamic, Flags: router
                      NBMA address: 192.168.39.216

                      Источник:
                      docs.eltex-co.ru

                      [ESR] OpenVPN server ESR и tunnel OpenVPN ESR
                      Задача: Необходимо организовать возможность подключения по OpenVPN к головному офису клиентов удаленного офиса, и клиентов подключенных непосредственно к сети Интернет. В головном офисе через интерфейс gi1/0/1 с белым IP адресом 10.10.0.10/8 у нас имеется выход в интернет.

                      Решение:

                      Первым делом настроим OpenVPN сервер на примере маршрутизатора ESR-200. Для этого нам понадобятся заранее выработанные сертификаты и ключи(ca.crt, dh.pem, server.key, client.key, server.crt, client.crt, ta.key).

                      Загрузим сертификаты на маршрутизатор. Для этого воспользуемся TFTP сервером (также можно загружать сертификаты и через FTP/SCP либо USB/SD).



                        esr-200# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
                        esr-200# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
                        esr-200# copy tftp://192.168.16.10:/server.key certificate:server-key/server.key
                        esr-200# copy tftp://192.168.16.10:/server.crt certificate:server-crt/server.crt
                        esr-200# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key

                      Далее сама настройка:



                         esr-200# config
                         esr-200(config)# remote-access openvpn GenOffice                                 //Создаем сервер и даем ему имя
                         esr-200(config-openvpn-server)# network 10.10.100.0/24                         //Определяем сеть из которой будут выделяться адреса клиентам
                         esr-200(config-openvpn-server)# protocol tcp                                            //Выбираем протокол по которому будет работать сервер (tcp/udp)
                         esr-200(config-openvpn-server)# tunnel ip                                                 //Выбираем на каком уровне будет работать (l2 ethetnet/l3 ip)
                         esr-200(config-openvpn-server)# encryption algorithm aes128                 //Выбираем алгоритм шифрования
                         esr-200(config-openvpn-server)# authentication algorithm sha-256          //Алгоритм аутентификации
                         esr-200(config-openvpn-server)# certificate ca ca.crt                                //
                         esr-200(config-openvpn-server)# certificate dh dh.pem                            //
                         esr-200(config-openvpn-server)# certificate server-key server.key           //указываем загруженные ранее сертификаты
                         esr-200(config-openvpn-server)# certificate server-crt server.crt              //
                         esr-200(config-openvpn-server)# certificate ta ta.key                               //
                         esr-200(config-openvpn-server)# security-zone trusted                           //Указываем зону безопасности
                         esr-200(config-openvpn-server)# route 192.168.1.0/24                           //Добавляем маршрут на сеть, которая будет доступна для клиентов
                         esr-200(config-openvpn-server)# enable                                                 //Включаем сервер



                      Предположим что удаленному офису необходимо дать статический IP. Тогда для данного клиента (в примере используется имя сертификата udoffice) необходимо произвести следующие настройки:



                          esr-200(config-openvpn-server)# username udoffice
                          esr-200(config-openvpn-user)# ip address 10.10.100.202
                          esr-200(config-openvpn-user)# exit



                      Если говорить о клиентах с интернета, то их много и необходимо, что бы они подключались через один сертификат. Для этого активируем функцию duplicate-cn:



                          esr-200(config-openvpn-server)# duplicate-cn
                          esr-200(config-openvpn-server)# end
                          esr-200# commit
                          esr-200# confirm



                      На этом настройка сервера завершена. Перейдем к настройке удаленного офиса. Предположем, что там установлен ESR-10. Загрузим на него сертификаты и настроим OpenVPN туннель:



                        esr-10# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
                        esr-10# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
                        esr-10# copy tftp://192.168.16.10:/udoffice.key certificate:client-key/udoffice.key
                        esr-10# copy tftp://192.168.16.10:/udoffice.crt certificate:client-crt/udoffice.crt
                        esr-10# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key



                        esr-10# config
                        esr-10(config)# tunnel openvpn 1
                        esr-10(config-openvpn)# ip firewall disable
                        esr-10(config-openvpn)# remote address 10.10.0.10
                        esr-10(config-openvpn)# protocol tcp
                        esr-10(config-openvpn)# tunnel ip
                        esr-10(config-openvpn)# encryption algorithm aes128
                        esr-10(config-openvpn)# authentication algorithm sha-256
                        esr-10(config-openvpn)# certificate ca ca.crt
                        esr-10(config-openvpn)# certificate dh dh.pem
                        esr-10(config-openvpn)# certificate client-key udoffice.key
                        esr-10(config-openvpn)# certificate client-crt udoffice.crt
                        esr-10(config-openvpn)# certificate ta ta.key
                        esr-10(config-openvpn)# enable



                      Все настройки клиента должны соответствовать наcтройкам сервера.



                          esr-10(config-openvpn)# end
                          esr-10# commit
                          esr-10# confirm



                      Просмотреть статус подключенных клиентов на сервере можно командой show remote-access status openvpn. Статус туннеля на клиенте show tunnels status.



                      Пример конфигурации клиента Windows

                      Для подключение к OpenVPN серверу с ОС Windows необходимо установить дополнительное ПО. Пример конфигурации:



                          Client
                          remote 10.10.0.10 1194
                          proto  tcp
                          dev    tun
                          remote-cert-tls server
                          ca       ca.crt
                          cert     client.crt
                          key      client.key
                          tls-auth ta.key 1
                          cipher AES-128-CBC
                          auth SHA256
                          verb 3

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Remote Access IPsec VPN
                      Remote Access IPsec VPN – сценарий организации временных VPN-подключений, в котором сервер IPsec VPN находится в режиме ожидания входящих подключений, а клиенты осуществляют временные подключения к серверу для получения доступа к сетевым ресурсам.

                      Дополнительной особенностью RA IPsec VPN является возможность использования второго фактора аутентификации IPsec – Extended Authentication (XAUTH), вторым фактором аутентификации является пара логин-пароль для клиента IPsec VPN.

                      Задача:

                      Настроить Remote Access IPsec VPN между R1 и R2 с использованием второго фактора

                      аутентификации IPsec - XAUTH. В качестве сервера IPsec VPN настроить маршрутизатор R1, а

                      маршрутизатор R2 в качестве клиента IPsec VPN.

                      R2 IP-адрес - 120.11.5.1;

                      R1 IP-адрес - 180.100.0.1;



                      Клиентам IPsec VPN:

                      • выдавать адреса из пула подсети 192.0.2.0/24;
                      • предоставлять доступ до LAN подсети 10.0.0.0/16;
                      • группа Диффи-Хэллмана: 2;
                      • алгоритм шифрования: 3DES;
                      • алгоритм аутентификации: SHA



                      Решение:

                      Конфигурирование R1:

                      Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:

                      esr# configure
                      esr(config)# security zone untrusted
                      esr(config-zone)# exit
                      esr(config)# interface gigabitethernet 1/0/1
                      esr(config-if-gi)# security-zone untrusted
                      esr(config-if-gi)# ip address 180.100.0.1/24
                      esr(config-if-gi)# exit



                      Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:



                      esr(config)# object-group service ISAKMP
                      esr(config-object-group-service)# port-range 500,4500
                      esr(config-object-group-service)# exit



                      Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IKE-соединения:



                      esr(config)# security ike proposal IKEPROP
                      esr(config-ike-proposal)# dh-group 2
                      esr(config-ike-proposal)# authentication algorithm sha1
                      esr(config-ike-proposal)# encryption algorithm 3des
                      esr(config-ike-proposal)# exit



                      Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы, ключ аутентификации и метод аутентификации XAUTH по ключу.



                      esr(config)# security ike policy IKEPOLICY
                      esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
                      esr(config-ike-policy)# authentication method xauth-psk-key
                      esr(config-ike-policy)# proposal IKEPROP
                      esr(config-ike-policy)# exit



                      Создадим профиль доступа и заведем в нем пару логин и пароль для клиента IPsec VPN:



                      esr(config)# access profile XAUTH
                      esr(config-access-profile)# user client1
                      esr(config-profile)# password ascii-text password123
                      esr(config-profile)# exit
                      esr(config-access-profile)# exit



                      Создадим пул адресов назначения, из которого будут выдаваться IP клиентам IPsec VPN:

                      esr-1000(config)# address-assignment pool CLIENT_POOL
                      esr-1000(config-pool)# ip prefix 192.0.2.0/24
                      esr-1000(config-pool)# exit

                      Создадим шлюз протокола IKE. В данном профиле необходимо указать политику протокола IKE, указать локальную подсеть, в качестве удаленной подсети указать пул адресов назначения, задать режим перенаправления трафика в туннель по политике и использование второго фактора аутентификации XAUTH:



                      esr(config)# security ike gateway IKEGW
                      esr(config-ike-gw)# ike-policy IKEPOLICY
                      esr(config-ike-gw)# local address 180.100.0.1
                      esr(config-ike-gw)# local network 10.0.0.0/16
                      esr(config-ike-gw)# remote address any
                      esr(config-ike-gw)# remote network dynamic pool CLIENT_POOL
                      esr(config-ike-gw)# dead-peer-detection action clear
                      esr(config-ike-gw)# mode policy-based
                      esr(config-ike-gw)# xauth access-profile XAUTH
                      esr(config-ike-gw)# exit



                      Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IPsec-туннеля:



                      esr(config)# security ipsec proposal IPSECPROP
                      esr(config-ipsec-proposal)# authentication algorithm sha1
                      esr(config-ipsec-proposal)# encryption algorithm 3des
                      esr(config-ipsec-proposal)# exit



                      Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы:



                      esr(config)# security ipsec policy IPSECPOLICY
                      esr(config-ipsec-policy)# proposal IPSECPROP
                      esr(config-ipsec-policy)# exit



                      Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и режим ожидания входящего соединения IPsec - by-request. После ввода всех параметров включим туннель командой enable:



                      esr(config)# security ipsec vpn IPSECVPN
                      esr(config-ipsec-vpn)# mode ike
                      esr(config-ipsec-vpn)# ike establish-tunnel by-request
                      esr(config-ipsec-vpn)# ike gateway IKEGW
                      esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
                      esr(config-ipsec-vpn)# enable
                      esr(config-ipsec-vpn)# exit



                      Разрешим протокол esp и udp порты 500,4500 в конфигурации firewall для установления IPsec VPN:



                      esr(config)# security zone-pair untrusted self
                      esr(config-zone-pair)# rule 1
                      esr(config-zone-pair-rule)# action permit
                      esr(config-zone-pair-rule)# match protocol udp
                      esr(config-zone-pair-rule)# match destination-port ISAKMP
                      esr(config-zone-pair-rule)# enable
                      esr(config-zone-pair-rule)# exit
                      esr(config-zone-pair)# rule 2
                      esr(config-zone-pair-rule)# action permit
                      esr(config-zone-pair-rule)# match protocol esp
                      esr(config-zone-pair-rule)# enable
                      esr(config-zone-pair-rule)# exit
                      esr(config-zone-pair)# end



                      Конфигурирование R2:

                      Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:



                      esr# configure
                      esr(config)# interface gi 1/0/1
                      esr(config-if)# ip address 120.11.5.1/24
                      esr(config-if)# security-zone untrusted
                      esr(config-if)# exit



                      Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:



                      esr(config)# object-group service ISAKMP
                      esr(config-addr-set)# port-range 500,4500
                      esr(config-addr-set)# exit



                      Создадим профиль протокола IKE. В профиле укажем группу Диффи-Хэллмана 2, алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IKE-соединения:



                      esr(config)# security ike proposal IKEPROP
                      esr(config-ike-proposal)# dh-group 2
                      esr(config-ike-proposal)# authentication algorithm sha1
                      esr(config-ike-proposal)# encryption algorithm 3des
                      esr(config-ike-proposal)# exit



                      Создадим политику протокола IKE. В политике указывается список профилей протокола IKE, по которым могут согласовываться узлы, ключ аутентификации, метод аутентификации XAUTH по ключу и режим аутентификации - клиент:



                      esr(config)# security ike policy IKEPOLICY
                      esr(config-ike-policy)# pre-shared-key hexadecimal 123FFF
                      esr(config-ike-policy)# authentication method xauth-psk-key
                      esr(config-ike-policy)# authentication mode client
                      esr(config-ike-policy)# proposal IKEPROP
                      esr(config-ike-policy)# exit



                      Создадим профиль доступа и заведем в нем пару логин и пароль:



                      esr(config)# access profile XAUTH
                      esr(config-access-profile)# user client1
                      esr(config-profile)# password ascii-text password123
                      esr(config-profile)# exit
                      esr(config-access-profile)# exit



                      Создадим интерфейс loopback для терминации IP адреса, полученного от IPsec VPN сервера:



                      esr(config)# interface loopback 8
                      esr(config-loopback)# exit



                      Создадим шлюз протокола IKE. В данном профиле указывается политика, интерфейс терминации, режим динамического установления удаленной подсети, выбор профиля доступа для XAUTH и режим перенаправления трафика в туннель по политике:



                      esr(config)# security ike gateway IKEGW
                      esr(config-ike-gw)# ike-policy IKEPOLICY
                      esr(config-ike-gw)# assign-interface loopback 8
                      esr(config-ike-gw)# local address 120.11.5.1
                      esr(config-ike-gw)# remote address 180.100.0.1
                      esr(config-ike-gw)# remote network dynamic client
                      esr(config-ike-gw)# mode policy-based
                      esr(config-ike-gw)# xauth access-profile xauth client client1
                      esr(config-ike-gw)# exit



                      Создадим профиль параметров безопасности для IPsec-туннеля. В профиле укажем алгоритм шифрования 3DES, алгоритм аутентификации SHA1. Данные параметры безопасности используются для защиты IPsec-туннеля:



                      esr(config)# security ipsec
                      esr(config-ipsec-proposal)#
                      esr(config-ipsec-proposal)#
                      esr(config-ipsec-proposal)#
                      proposal IPSECPROP
                      authentication algorithm md5
                      encryption algorithm aes128
                      exit



                      Создадим политику для IPsec-туннеля. В политике указывается список профилей IPsec-туннеля, по которым могут согласовываться узлы:



                      esr(config)# security ipsec policy IPSECPOLICY
                      esr(config-ipsec-policy)# proposal IPSECPROP
                      esr(config-ipsec-policy)# exit



                      Создадим IPsec VPN. В VPN указывается шлюз IKE-протокола, политика IPsec-туннеля, режим обмена ключами и способ установления соединения. После ввода всех параметров включимтуннель командой enable:



                      esr(config)# security ipsec vpn IPSECVPN
                      esr(config-ipsec-vpn)# mode ike
                      esr(config-ipsec-vpn)# ike establish-tunnel immediate
                      esr(config-ipsec-vpn)# ike gateway IKEGW
                      esr(config-ipsec-vpn)# ike ipsec-policy IPSECPOLICY
                      esr(config-ipsec-vpn)# enable
                      esr(config-ipsec-vpn)# exit



                      Разрешим протокол esp и udp порты 500,4500 в конфигурации firewall для установления IPsec VPN:

                      esr(config)# security zone-pair untrusted self
                      esr(config-zone-pair)# rule 1
                      esr(config-zone-pair-rule)# action permit
                      esr(config-zone-pair-rule)# match protocol udp
                      esr(config-zone-pair-rule)# match destination-port ISAKMP
                      esr(config-zone-pair-rule)# enable
                      esr(config-zone-pair-rule)# exit
                      esr(config-zone-pair)# rule 2
                      esr(config-zone-pair-rule)# action permit
                      esr(config-zone-pair-rule)# match protocol esp
                      esr(config-zone-pair-rule)# enable
                      esr(config-zone-pair-rule)# exit
                      esr(config-zone-pair)# end



                      Состояние туннеля можно посмотреть командой:

                      esr# show security ipsec vpn status IPSECVPN

                      Конфигурацию туннеля можно посмотреть командой:

                      esr# show security ipsec vpn configuration IPSECVPN

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Как задать тип инкапсуляции и VLAN для созданного сабинтерфейса?
                      При создании сабинтерфейса тип инкапсуляции и VLAN ID задается автоматически, индекc сабинтерфейса является идентификатором VID.

                      Начиная с версии ПО 1.6 введены режимы работы физичиских интерфейсов: маршрутизируемый и коммутируемый порт. Создание сабинтерфейсов доступно только для маршрутизиремого порта:



                      ESR(config)# interface gigabitethernet 1/0/1
                      ESR(config-if-gi)# mode routerport
                      ESR(config-if-gi)# exit
                      ESR(config)# interface gigabitethernet 1/0/1.100
                      ESR(config)#



                      Изменения конфигурации вступают в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Конвертировать один VLAN в другой (VLAN map)
                      Задача: Необходимо связать разные VLAN в одну подсеть на уровне L2 - объеденить в бродкаст домен.

                      Решение:

                      Для решения поставленной задачи будем использовать бридж и саб интерфейсы (число саб интерфейсов соответствует числу VLAN ID, которые необходимо объеденить, в примере их два).

                      1) на маршрутизаторе создаем бридж:

                      bridge 3
                      ip firewall disable
                      enable
                      exit

                      2) создаем на маршрутизаторе саб интерфейсы и привязываем их к бриджу:

                      interface gigabitethernet 1/0/4.1001
                      bridge-group 3
                      exit
                      interface gigabitethernet 1/0/4.1002
                      bridge-group 3
                      exit

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Теперь фреймы ( в том числе броадкаст) будут распространяться между VLAN 1001 и 1002.

                      Примечание: На bridge 3 можно навесить IP адрес и внести его в зону безопасности или оставить firewall отключенным:

                      bridge 3
                      security-zone trusted
                      ip address 192.0.2.254/24
                      enable
                      exit

                      Теперь после применения конфигурации, IP 192.0.2.254 можно использовать, например, как шлюз для подсети из VLAN 1001 и 1002, и маршрутизировать трафик далее.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Конфигурация NTP
                      Задача: Настроить синхронизацию времени по протоколу NTP

                      Решение:

                      Предварительно настроен ip адрес на интерфейсе gigabitethernet 1/0/1 - 192.168.0.10/24. Сервер NTP(источник синхронизации) имеет ip адрес 192.168.0.1/24

                      Конфигурация NTP на маршрутизаторе ESR:

                      Включение синхронизации системных часов с удаленными серверами

                      esr(config)# ntp enable

                      Настроика NTP сервера

                      esr-(config)# ntp server 192.168.0.1

                      Указать предпочтительность данного NTP сервера(необезательно)

                      esr-1000(config-ntp)# prefer

                      Указать интервал времени между отправкой сообщений NTP-серверу

                      esr(config-ntp)# minpoll 4

                      esr(config-ntp)# end

                      esr# commit

                      esr# confirm

                      Команда для просмотра текущей конфигурацию протокола NTP:

                      esr# show ntp configuration

                      Команда для просмотра текущего состояние NTP-серверов (пиров):

                      esr# show ntp peers

                      При использовании firewall необходимо разрешить входящий трафик по

                      протоколу UDP с портом назначения 123:

                      security zone untrust

                      exit

                      object-group service NTP

                      port-range 123

                      exit

                      interface gigabitethernet 1/0/1

                      security-zone untrust

                      ip address 192.168.0.10/24

                      exit

                      security zone-pair untrust self

                      rule 10

                      action permit

                      match protocol udp

                      match source-address any

                      match destination-address any

                      match source-port any

                      match destination-port NTP

                      enable

                      exit

                      exit

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Ограничение трафика по URL
                      В случае необходимости ограничить доступ к ресурсам по URL, возможно использовать функционал ip http/https proxy.

                      В данном примере производится ограничения доступа к определенным ресурсам(YouTube, ВКонтакте) на интерфейсе gi 1/0/2 при запросе(Хост), доступ ко всем прочим ресурсам не ограничивается(default action permit в конфигурации ip http profile Test). В object-group url Black ресурс YouTube указан в формате regexp:



                      esr# sh running-config

                      object-group url Black
                        url https://vk.com/
                        regexp 'youtube.com'
                      exit

                       ip http profile Test
                       default action permit
                        urls local Black action deny
                      exit

                       interface gigabitethernet 1/0/1
                        description "to_WAN"
                        ip firewall disable
                        ip address 192.0.2.1/30
                      exit

                       interface gigabitethernet 1/0/2
                        description "to_LAN"
                        ip firewall disable
                        ip address 192.168.0.10/24
                        ip http proxy Test
                        ip https proxy Test
                      exit

                       nat source
                        ruleset test
                         to interface gigabitethernet 1/0/1
                          rule 1
                            action source-nat interface
                            enable
                         exit
                        exit
                      exit

                       ip route 0.0.0.0/0 192.0.2.2



                      Проверка работоспособности производилась на версии ПО 1.14.5.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Передача потока E1 через IP-сеть с использованием маршрутизаторов серии ESR и SFP-модулей ToPGATE-SFP
                      Исходное состояние: Между марршрутизаторами организована IP-связность Firewall отключен Для обмена маршрутной информацией запущен протокол OSPF.

                      Конфигурации маршрутизаторов:

                      hostname routerA

                      system jumbo-frames

                      router ospf 1
                        router-id 192.168.54.1
                        area 0.0.0.0
                          enable
                        exit
                        enable
                      exit



                      interface gigabitethernet 1/0/1
                        ip firewall disable
                        ip address 192.168.54.1/30
                        ip ospf instance 1
                        ip ospf
                      exit



                      hostname routerB

                      system jumbo-frames

                      router ospf 1
                        router-id 192.168.54.2
                        area 0.0.0.0
                          enable
                        exit
                        enable
                      exit

                       interface gigabitethernet 1/0/1
                        ip firewall disable
                        ip address 192.168.54.2/30
                        ip ospf instance 1
                        ip ospf
                      exit

                      1. Установить SFP-модуль ToPGATE-SFP в routerA (для примера будет использоваться интерфейс gi1/0/5) и подождать 15 секунд.
                      2. Для подключения к SFP-модулю на интерфейсе маршрутизатора настроить IP-адрес 192.168.0.23/24



                      interface gigabitethernet 1/0/5
                        ip firewall disable
                        ip address 192.168.0.23/24
                      exit

                      1. Настроить IP-связность между routerA и SFP-модулем без использования IP-адресов по умолчанию. Для примера будет использоваться адресация в подсети 172.16.16.0/30

                      3.1. Подключиться из CLI ESR к CLI SFP-модуля по протоколу telnet на IP-адрес по умолчанию 192.168.0.24 используя логин/пароль - admin/admin



                      routerA# telnet 192.168.0.24

                      Entering character mode
                      Escape character is '^]'.

                      login: admin
                      password:



                      Появится меню настройки ToPGATE-SFP

                       ..
                      |>AAA
                      | E1
                      | Envir
                      | Eth
                      | flash
                      | IP
                      | System
                      | TDMoP
                      | VLAN



                      3.2. Используя клавиши вверх/вниз перейти на раздел меню “IP” и нажать Enter



                      |>..
                      | current-config
                      | hosts
                      | stat
                      | stored-config



                      3.3. Используя клавиши вверх/вниз перейти на раздел меню “stored-config” и нажать Enter



                      >..
                      | NetworkAddr       192.168.0.24
                      | NetworkMask       255.255.255.0
                      | DefaultGateway    192.168.0.1
                      | DefaultVlanID     0
                      | DefaultVlanPri    0
                      | PhysicalAddr      54:A5:4B:00:67:6A
                      | SecondaryMAC      54:A5:4B:00:67:6B
                      | TrustAll          Yes
                      | TrustLocal        Yes
                      | TrustUnkVlan      Yes
                      | DNS1              0.0.0.0

                      3.4. Назначить SFP-модулю новый IP-адрес

                      Используя клавиши вверх/вниз перейти на раздел меню “NetworkAddr” и нажать Enter



                      |---------------------------------------|
                      |Enter value:                            |
                      |192.168.0.24                          |
                      |                                               |
                      |---------------------------------------|

                      При помощи клавиши backspase удалить IP-адрес по умолчанию (192.168.0.24). Ввести IP-адрес выделенный для IP-связности routerA и ToPGATE-SFP (для примера используется IP-адрес 172.16.16.2/30)

                      |---------------------------------------|
                      |Enter value:                            |
                      |172.16.16.2                            |
                      |                                               |
                      |---------------------------------------|

                      Нажать клавишу Enter.

                      3.5. Используя клавиши вверх/вниз перейти на раздел меню “NetworkMask ” и нажать Enter

                      |---------------------------------------|
                      |Enter value:                            |
                      |255.255.255.0                        |
                      |                                               |
                      |---------------------------------------|

                      Исправить маску подсети в соответствии с выделенной маской

                      |---------------------------------------|
                      |Enter value:                            |
                      |255.255.255.252                    |
                      |                                               |
                      |---------------------------------------|

                      Нажать клавишу Enter.

                      3.6. Используя клавиши вверх/вниз перейти на раздел меню “DefaultGateway” и нажать Enter

                      |---------------------------------------|
                      |Enter value:                            |
                      |192.168.0.1                            |
                      |                                               |
                      |---------------------------------------|

                      Исправить IP-адрес шлюза по умолчанию, на IP-адрес который будет назначен на gi1/0/5 маршрутизатора

                      |---------------------------------------|
                      |Enter value:                            |
                      |172.16.16.1                            |
                      |                                               |
                      |---------------------------------------|

                      Нажать клавишу Enter.

                      3.7. Выйти в основное меню SFP-модуля

                      Используя клавиши вверх/вниз перейти на раздел меню “..” и нажать Enter

                      |>..
                      | current-config
                      | hosts
                      | stat
                      | stored-config

                      Используя клавиши вверх/вниз перейти на раздел меню “..” и нажать Enter

                      | ..
                      |>AAA
                      | E1
                      | Envir
                      | Eth
                      | flash
                      | IP
                      | System
                      | TDMoP
                      | VLAN

                      3.8. Сохранить выполненные настройки последовательным или одновременным нажатием клавиш “ESC” и “s”

                      3.9. Выйти из CLI SFP-модуля:

                      нажать комбинацию клавиш “CTRL”+”5” и нажать на клавишу “e”.



                      Console escape. Commands are:

                       l      go to line mode
                       c      go to character mode
                       z      suspend telnet
                       e      exit telnet
                      routerA#



                      3.10 Извлечь SFP-модуль из маршрутизатора

                      3.11. Удалить с интерфейса gi1/0/5 установленный ранее IP-адрес 192.168.0.23/24 и назначить IP-адрес выделенный для IP-связности routerA и ToPGATE-SFP (для примера используется IP-адрес 172.16.16.1/30). Также, на интерфейсе можно включить работу протокола OSPF, для обеспечения IP-связности между ToPGATE-SFP установленных в разных маршрутизаторах.



                      routerA# configure
                      routerA(config)# interface gigabitethernet 1/0/5
                      routerA(config-if-gi)# no ip address 192.168.0.23/24
                      routerA(config-if-gi)# ip address 172.16.16.1/30
                      routerA(config-if-gi)# ip ospf instance 1
                      routerA(config-if-gi)# ip ospf
                      routerA(config-if-gi)# end
                      routerA# commit
                      routerA# confirm



                      3.12 Установить обратно SFP-модуль, подождать 15 секунд и проверить IP-связность routerA c SFP-модулем используя команду ping

                      routerA# ping 172.16.16.2
                      PING 172.16.16.2 (172.16.16.2) 56(84) bytes of data.
                      !!!!!
                      --- 172.16.16.2 ping statistics ---
                      5 packets transmitted, 5 received, 0% packet loss, time 4049ms
                      rtt min/avg/max/mdev = 0.268/0.345/0.593/0.125 ms



                      1. Повторить все шаги описанные в разделах 1, 2 и 3 но для пары routerB - ToPGATE-SFPиспользуя другую подсеть для IP-связности (для примера 172.16.16.4/30)
                      2. Проверить результаты конфигурирования:

                      5.1. Итоговые конфигурации маршрутизаторов должны содержать необходимые команды:

                      hostname routerA

                        system jumbo-frames

                        outer ospf 1
                        router-id 192.168.54.1
                        area 0.0.0.0
                          enable
                        exit
                        enable
                      exit



                      interface gigabitethernet 1/0/1
                        ip firewall disable
                        ip address 192.168.54.1/30
                        ip ospf instance 1
                        ip ospf
                      exit



                      interface gigabitethernet 1/0/5
                        ip firewall disable
                        ip address 172.16.16.1/30
                        ip ospf instance 1
                        ip ospf
                      exit



                      hostname routerB

                        system jumbo-frames

                       router ospf 1
                        router-id 192.168.54.2
                        area 0.0.0.0
                          enable
                        exit
                        enable
                      exit



                      interface gigabitethernet 1/0/1
                        ip firewall disable
                        ip address 192.168.54.2/30
                        ip ospf instance 1
                        ip ospf
                      exit
                      interface gigabitethernet 1/0/5
                        ip firewall disable
                        ip address 172.16.16.5/30
                        ip ospf instance 1
                        ip ospf
                      exit

                      5.2. В таблицах маршрутизации каждого ESR должна быть информация о подсети, настроенной на другом ESR

                      routerA# show ip route
                       Codes: C - connected, S - static, R - RIP derived,
                              O - OSPF derived, IA - OSPF inter area route,
                              E1 - OSPF external type 1 route, E2 - OSPF external type 2 route
                              B - BGP derived, D - DHCP derived, K - kernel route, V - VRRP route
                              * - FIB route

                       C     * 192.168.54.0/30    [0/0]                dev gi1/0/1                                 [direct 00:00:46]
                      O     * 172.16.16.4/30       [150/20]          via 192.168.54.2 on gi1/0/1       [ospf1 01:15:59]  (192.168.54.2)
                      C     * 172.16.16.0/30       [0/0]                dev gi1/0/5                                 [direct 01:02:56]



                      routerB# sh ip route
                       Codes: C - connected, S - static, R - RIP derived,
                              O - OSPF derived, IA - OSPF inter area route,
                              E1 - OSPF external type 1 route, E2 - OSPF external type 2 route
                              B - BGP derived, D - DHCP derived, K - kernel route, V - VRRP route
                              * - FIB route

                       C     * 192.168.54.0/30    [0/0]                dev gi1/0/1                                 [direct 03:36:24]
                      C     * 172.16.16.4/30       [0/0]                dev gi1/0/5                                 [direct 05:20:28]
                      O     * 172.16.16.0/30       [150/20]          via 192.168.54.1 on gi1/0/1       [ospf1 05:07:29]  (192.168.54.1)



                      1. Настроить "проброс" потока E1 между SFP-модулями ToPGATE-SFP

                      6.1. Подключиться по telnet к SFP-модулю установленному в routerA используя логин/пароль - admin/admin



                      routerA# telnet 192.168.0.24

                      Entering character mode
                      Escape character is '^]'.

                       login: admin
                      password:



                      6.2. Перемещаясь по меню способом описанным в разделе 3 перейти в TDMoP --> 0 --> config

                      6.3. Аналогично действиям описанном в разделе 3 в качестве удаленного IP (RemoteIP), прописать ip-адрес назначенный на SFP-модуль установленный в routerB

                      6.4. Аналогично действиям описанном в разделе 3 активировать подключение т.е. Установить для поля “AdminStatus” значение “AdminStatus”

                      6.5. Аналогично действиям описанном в разделе 3 для поля “VLANID” установить значение “0”

                      6.6. Сохранить выполненные настройки последовательным или одновременным начанием клавишь “ESC” и “s”

                      1. Повторить все пункты описанные в разделе 6 для SFP-модуля установленного в routerB, прописав в качестве RemoteIPip-адрес назначенный на SFP-модуле установленном в routerA
                      2. Возможно потребуется произвести настройки в разделе “E1” основного меню но это зависит от конфигурации E1 интерфейсов оборудования подключаемого к ToPGATE-SFP.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Применение ESR для нескольких подсетей с разными UpLink'ами
                      Задача: Есть 2 аплинка и 2 подсети. Первый аплинк в Интернет без фильтрации, второй аплинк в Интернет с фильтрацией. Необходимо чтобы подсеть 192.168.1.0/24 ходила в "чистый" Интернет, а 192.168.2.0/24 только в фильтрованный.

                      [ESR] Применение ESR для нескольких подсетей с разными UpLink'ами

                      Для решения задачи будем использовать VRF.

                      Для начала создадим на ESR VRF c именем kids:

                      esr-12v# config
                      esr-12v(config)# ip vrf kids
                      esr-12v(config-vrf)# exit

                      При необходимости настройки файрвола создадим зоны безопасности. Для внешних интерфейсов untrusted, для внутренних trusted:

                      esr-12v(config)# security zone trusted
                      esr-12v(config-zone)# exit
                      esr-12v(config)# security zone untrusted
                      esr-12v(config-zone)# exit

                      Также стоит учесть, что для интерфейсов включенных в VRF потребуются свои зоны безопасности. Создадим их и включим в vrf kids.

                      esr-12v(config)# security zone trust-kids
                      esr-12v(config-zone)# ip vrf forwarding kids
                      esr-12v(config-zone)# exit
                      esr-12v(config)# security zone untrust-kids
                      esr-12v(config-zone)# ip vrf forwarding kids
                      esr-12v(config-zone)# exit

                      Приступим к настройке интерфейсов для подключения к сети Интернет:

                      esr-12v(config)# interface gigabitethernet 1/0/1
                      esr-12v(config-if-gi)# ip address 185.16.15.2/30
                      esr-12v(config-if-gi)# security-zone untrusted
                      esr-12v(config-if-gi)# exit

                      Указываем маршрут в интернет:

                      esr-12v(config)# ip route 0.0.0.0/0 185.16.15.1



                      Приступим к интерфейсу с фильтрованным интернетом. Первым делом включаем необходимый интерфейс в vrf kids:

                      esr-12v(config)# interface gigabitethernet 1/0/2
                      esr-12v(config-if-gi)# ip vrf forwarding kids
                      esr-12v(config-if-gi)# ip address 185.16.20.2/30
                      esr-12v(config-if-gi)# security-zone untrust-kids
                      esr-12v(config-if-gi)# exit

                      Точно также указываем маршрут, но с учетом vrf kids:

                      esr-12v(config)# ip route vrf kids 0.0.0.0/0 185.16.20.1

                      Создаем интерфейсы под локальные подсети. Подсеть которая будет ходить в фильтрованный интернет необходимо включить в тот же vrf, что и uplink.

                      esr-12v(config)# interface gigabitethernet 1/0/3
                      esr-12v(config-if-gi)# ip address 192.168.1.1/24
                      esr-12v(config-if-gi)# security-zone trusted
                      esr-12v(config-if-gi)# exit
                      esr-12v(config)# interface gigabitethernet 1/0/4
                      esr-12v(config-if-gi)# ip vrf forwarding kids
                      esr-12v(config-if-gi)# ip address 192.168.2.1/24
                      esr-12v(config-if-gi)# security-zone trust-kids
                      esr-12v(config-if-gi)# exit

                      Далее для каждой подсети настроим nat source:

                      esr-12v(config)# nat source

                      esr-12v(config-snat)# ruleset factory

                      esr-12v(config-snat-ruleset)# to zone untrusted

                      esr-12v(config-snat-ruleset)# rule 10

                      esr-12v(config-snat-rule)# action source-nat interface

                      esr-12v(config-snat-rule)# enable

                      esr-12v(config-snat-rule)# exit

                      esr-12v(config-snat-ruleset)# exit



                      Для фильтрованного интернета ruleset необходимо таже добавить в vrf kids:

                      esr-12v(config-snat)# ruleset kids
                      esr-12v(config-snat-ruleset)# ip vrf forwarding kids
                      esr-12v(config-snat-ruleset)# to zone untrust-kids
                      esr-12v(config-snat-ruleset)# rule 10
                      esr-12v(config-snat-rule)# action source-nat interface
                      esr-12v(config-snat-rule)# enable
                      esr-12v(config-snat-rule)# exit
                      esr-12v(config-snat-ruleset)# exit
                      esr-12v(config-snat)# exit



                      Далее разрешим трафик между зонами безопасности:

                      esr-12v(config)# security zone-pair trusted untrusted
                      esr-12v(config-zone-pair)# rule 1
                      esr-12v(config-zone-pair-rule)# action permit
                      esr-12v(config-zone-pair-rule)# enable
                      esr-12v(config-zone-pair-rule)# exit
                      esr-12v(config-zone-pair)# exit
                      esr-12v(config)# security zone-pair trusted trusted
                      esr-12v(config-zone-pair)# rule 1
                      esr-12v(config-zone-pair-rule)# action permit
                      esr-12v(config-zone-pair-rule)# enable
                      esr-12v(config-zone-pair-rule)# exit
                      esr-12v(config-zone-pair)# exit
                      sr-12v(config)# security zone-pair trusted self
                      esr-12v(config-zone-pair)# rule 1
                      esr-12v(config-zone-pair-rule)# action permit
                      esr-12v(config-zone-pair-rule)# enable
                      esr-12v(config-zone-pair-rule)# exit
                      esr-12v(config-zone-pair)# exit



                      Для интерфейсов в vrf kids:

                      esr-12v(config)# security zone-pair trust-kids untrust-kids
                      esr-12v(config-zone-pair)# rule 1
                      esr-12v(config-zone-pair-rule)# action permit
                      esr-12v(config-zone-pair-rule)# enable
                      esr-12v(config-zone-pair-rule)# exit
                      esr-12v(config-zone-pair)# exit
                      esr-12v(config)# security zone-pair trust-kids trust-kids
                      esr-12v(config-zone-pair)# rule 1
                      esr-12v(config-zone-pair-rule)# action permit
                      esr-12v(config-zone-pair-rule)# enable
                      esr-12v(config-zone-pair-rule)# exit
                      esr-12v(config-zone-pair)# exit
                      esr-12v(config)# security zone-pair trust-kids self
                      esr-12v(config-zone-pair)# rule 1
                      esr-12v(config-zone-pair-rule)# action permit
                      esr-12v(config-zone-pair-rule)# enable
                      esr-12v(config-zone-pair-rule)# exit
                      esr-12v(config-zone-pair)# exit
                      esr-12v(config)# exit
                      esr-12v# commit
                      esr-12v# confirm



                      В итоге получаем конфигурацию следующего вида:



                      esr-12v# show running-config
                      ip vrf kids
                      exit

                       security zone trusted
                      exit
                      security zone untrusted
                      exit
                      security zone trust-kids
                        ip vrf forwarding kids
                      exit
                      security zone untrust-kids
                        ip vrf forwarding kids
                      exit



                      interface gigabitethernet 1/0/1
                        security-zone untrusted
                        ip address 185.16.15.2/30
                      exit
                      interface gigabitethernet 1/0/2
                        ip vrf forwarding kids
                        security-zone untrust-kids
                        ip address 185.16.20.2/30
                      exit
                      interface gigabitethernet 1/0/3
                        security-zone trusted
                        ip address 192.168.1.1/24
                      exit
                      interface gigabitethernet 1/0/4
                        ip vrf forwarding kids
                        security-zone trust-kids
                        ip address 192.168.2.1/24
                      exit
                      security zone-pair trusted untrusted
                        rule 1
                          action permit
                          enable
                        exit
                      exit
                      security zone-pair trusted trusted
                        rule 1
                          action permit
                          enable
                        exit
                      exit
                      security zone-pair trust-kids untrust-kids
                        rule 1
                          action permit
                          enable
                        exit
                      exit
                      security zone-pair trust-kids trust-kids
                        rule 1
                          action permit
                          enable
                        exit
                      exit
                      security zone-pair trusted self
                        rule 1
                          action permit
                          enable
                        exit
                      exit
                      security zone-pair trust-kids self
                        rule 1
                          action permit
                          enable
                        exit
                      exit

                      nat source
                        ruleset factory
                          to zone untrusted
                          rule 10
                            description "replace 'source ip'by outgoing interface ip address"
                            action source-nat interface
                            enable
                          exit
                        exit
                        ruleset kids
                          ip vrf forwarding kids
                          to zone untrust-kids
                          rule 10
                            action source-nat interface
                            enable
                          exit
                        exit
                      exit



                      ip route 0.0.0.0/0 185.16.15.1
                      ip route vrf kids 0.0.0.0/0 185.16.20.1

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Применение конфигурации на ESR, переданной через сеть
                      Настройка ESR Пример настройки компьютера на базе OS Linux для tftp и dhcp-серверов Настройка адресации Настройка dhcp-сервера Настройка tftp-сервера

                      Настройка ESR

                      Для возможности применения конфигурации, переданной через сеть на ESR необходимо:

                      1. Подключить ESR к сети с заведомо настроенными dhcp и tftp серверами
                      2. Включить dhcp-client на подключенном к сети интерфейсе
                      3. Разрешить применение полученной по сети конфигурации командой "boot host auto-config"



                      Пример конфигурации на ESR

                      esr# sh run
                      hostname esr

                      boot host auto-config
                      interface gigabitethernet 1/0/1
                       ip address dhcp
                      exit



                      При следующем старте ESR:

                      1. Применит ip настройки полученные через DHCP-сервер
                      2. Скачает файл-конфигурации с TFTP-сервера
                      3. Применит новую конфигурацию, полученную от TFTP-сервера



                      Пример настройки компьютера на базе OS Linux для tftp и dhcp-серверов

                      Задача: Настроить компьютер для выдачи конфигурации ESR по сети



                      Настройка адресации

                      ip add add 192.168.2.0/24 dev eth0

                      где eth0 - сетевая карта компьютера, которая подключена в сеть с ESR



                      Настройка dhcp-сервера

                      dhcp-сервер вместе с сетевыми реквизитами  дополнительно отдает опций "tftp-server-name", "bootfile-name", с целью сообщить ЕСР параметры подключения к tftp-серверу и имя файла конфигурации, который необходимо загрузить и применить

                      В примерах для связи ESR и компьютера (под управлением ОС на базе Linux) использована подсеть 192.168.2.0/24, где сервисы tftp-сервер и dhcp-сервер запущены на компьютере с IP адресом 192.168.2.1, а ESR получает IP-адрес из диапозона: 192.168.2.10-192.168.2.50

                      Установка dhcp-сервера:

                      sudo apt install -y isc-dhcp-server



                      Правка файла-конфигурации:

                      nano /etc/dhcp/dhcpd.conf



                      /etc/dhcp/dhcpd.conf

                      1. subnet168.2.0 netmask 255.255.255.0 {
                      2. range 192.168.2.10 192.168.2.50;
                      3. option bootfile-name "autoboot.conf";
                      4. option tftp-server-name "192.168.2.1";
                      5. }

                      Запуск сервиса:

                      sudo systemctl enable isc-dhcp-server
                      sudo systemctl restart isc-dhcp-server



                      Настройка tftp-сервера

                      Установка сервиса tftp-сервер

                      sudo apt install tftpd-hpa -y



                      Внесение изменения в файл настройки tftp-сервера

                      sudo nano /etc/default/tftpd-hpa



                      /etc/default/tftpd-hpa

                      1. TFTP_USERNAME="tftp"
                      2. TFTP_DIRECTORY="/srv/tftp"
                      3. TFTP_ADDRESS=":69"
                      4. TFTP_OPTIONS="--ipv4 --secure --create"

                      Создание папки, из которой tftp-сервер будет отдавать файлы по протоколу tftp

                      sudo mkdir /srv/tftp
                      sudo chown tftp:tftp /srv/tftp



                      Перезапуск сервиса для применения настроек

                      /etc/init.d/tftpd-hpa restart



                      Положить в папку для отдачи файлов по tftp-протоколу файл "autoboot.conf" с конфигурацией, которая будет передаваться для применения на ESR

                      Проверка, что файл лежит в папке:

                      cat /srv/tftp/autoboot.conf
                      #!/usr/bin/clash
                      #19
                      #1.12.0
                      #05/11/2020
                      #18:20:08
                      hostname esr-boot-usb
                      interface gigabitethernet 1/0/1
                        ip address 192.168.0.1/24

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Пример настройки аутентификации OSPF по MD5
                      Настроим аутентификацию сессии OSPF с использованием алгоритма MD5: Настроим key-chain, содержащий необходимый пароль для аутентификации:

                      esr(config)# key-chain auth_ospf
                      esr(config-keychain)# key 1
                      esr(config-keychain-key)# key-string ascii-text password

                      Дополняем конфигурацию на необходимом интерфейсе:

                      esr(config)# interface gigabitethernet 1/0/1
                      esr(config-if-gi)# ip ospf authentication algorithm md5
                      esr(config-if-gi)# ip ospf authentication key-chain auth_ospf



                      Изменения конфигурации вступят в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Примеры настройки route-map и prefix-list
                      Задача №1 Необходимо разрешить анонс подсетей 172.16.10.0 с префиксом от /24 до /32.

                      Решение

                      1) При использовании route-map:



                      route-map OUT
                        rule 1
                          match ip address 172.16.10.0/24 le 32
                          action permit
                        exit
                        rule 2
                          action deny
                        exit
                      exit



                      Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP):



                      router bgp 1
                        address-family ipv4
                          redistribute connected
                          neighbor 192.168.1.10
                            remote-as 2
                            route-map OUT out
                            update-source 192.168.1.1
                            enable
                          exit
                          enable
                        exit
                      exit



                      Для управления анонсами маршрутной информации рекомендуется использовать route-map.

                      2) При использовании prefix-list:



                      ip prefix-list OUT
                        permit 172.16.10.0/24  le 32
                        deny 0.0.0.0/0 ge 1 le 32
                      exit



                      Добавление фильтрации в конфигурацию процесса маршрутизации(для примера используется BGP)



                      router bgp 1
                        address-family ipv4
                          redistribute connected
                          neighbor 192.168.1.10
                            remote-as 2
                            prefix-list OUT out
                            update-source 192.168.1.1
                            enable
                          exit
                          enable
                        exit
                      exit



                      Задача №2

                      Необходимо разрешить анонс всех подсетей.

                      Важно! Для разрешения анонса маршрутной информации в протоколах EGP необходимо использовать механизмы фильтрации route-map либо prefix-list.



                      Решение

                      1) При использовании route-map:



                      route-map OUT
                        rule 1
                          action permit
                        exit
                      exit



                      Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP):



                      router bgp 1
                        address-family ipv4
                          redistribute connected
                          neighbor 192.168.1.10
                            remote-as 2
                            route-map OUT out
                            update-source 192.168.1.1
                            enable
                          exit
                          enable
                        exit
                      exit



                      2) При использовании prefix-list:



                      ip prefix-list OUT
                        permit  0.0.0.0/0 ge 1 le 32
                      exit



                      Добавление фильтрации в конфигурацию процесса маршрутизации (для примера используется BGP)



                      router bgp 1
                        address-family ipv4
                          redistribute connected
                          neighbor 192.168.1.10
                            remote-as 2
                            prefix-list OUT out
                            update-source 192.168.1.1
                            enable
                          exit
                          enable
                        exit
                      exit

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Резервирование сессий Firewall в схемах с VRRP
                      Рассмотрим схему с резервированием маршрутизатора посредством протокола VRRP (Virtual Router Redundancy Protocol).

                      Поскольку на маршрутизаторах серии ESR используется Stateful Firewall, то при переключении мастерства активные сессий будут разрываться.

                      Одноко, если VRRP Buckup будет знать об активных сессиях VRRP Master и автоматически поднимет сессии при переходе в состояние VRRP Master, то разрыва сессий не произойдет.

                      Для организации отказоустойчивой работы необходимо настроить механизм Firewall failover, рассмотрим на примере вышеприведенной схемы:



                      ################################  R1 ######################################

                      hostname R1

                      object-group service FAILOVER
                      port-range 3333
                      exit

                      object-group network OWN_IP
                      ip address-range 192.168.1.148
                      exit

                      ip firewall failover sync-type unicast
                      ip firewall failover source-address 192.168.1.148
                      ip firewall failover destination-address 192.168.1.250
                      ip firewall failover port 3333
                      ip firewall failover vrrp-group 1
                      ip firewall failover

                      security zone trust
                      exit

                      interface gigabitethernet 1/0/5.50
                      security-zone trust
                      ip address 192.168.1.148/24
                      vrrp id 1
                      vrrp ip 192.168.1.1/32
                      vrrp priority 125
                      vrrp group 1
                      vrrp
                      exit



                      security zone-pair trust self
                      rule 2
                      action permit
                      match protocol udp
                      match source-address any
                      match destination-address OWN_IP
                      match source-port any
                      match destination-port FAILOVER
                      enable
                      exit
                      rule 3
                      action permit
                      match protocol vrrp
                      match source-address any
                      match destination-address any
                      enable
                      exit
                      exit



                      ################################  R2 ######################################

                      hostname R2

                      object-group service FAILOVER
                      port-range 3333
                      exit

                      object-group network OWN_IP
                      ip address-range 192.168.1.250
                      exit

                      ip firewall failover sync-type unicast
                      ip firewall failover source-address 192.168.1.250
                      ip firewall failover destination-address 192.168.1.148
                      ip firewall failover port 3333
                      ip firewall failover vrrp-group 1
                      ip firewall failover

                      security zone trust
                      exit

                      interface gigabitethernet 1/0/5.50
                      security-zone trust
                      ip address 192.168.1.250/24
                      vrrp id 1
                      vrrp ip 192.168.1.1/32
                      vrrp priority 100
                      vrrp group 1
                      vrrp
                      exit



                      security zone-pair trust self
                      rule 2
                      action permit
                      match protocol udp
                      match source-address any
                      match destination-address OWN_IP
                      match source-port any
                      match destination-port FAILOVER
                      enable
                      exit
                      rule 3
                      action permit
                      match protocol vrrp
                      match source-address any
                      match destination-address any
                      enable
                      exit
                      exit



                      Командой show ip firewall failover проверяем наличие обмена между VRRP нодами:



                      R1# show vrrp
                      Virtual router Virtual IP Priority Preemption State
                      -------------- --------------------------------- -------- ---------- ------
                      1 192.168.1.1/32 125 Enabled Master



                      R1# show ip firewall failover
                      Communication interface: gigabitethernet 1/0/5.50
                      Status: Running
                      Bytes sent: 2944
                      Bytes received: 3584
                      Packets sent: 225
                      Packets received: 141
                      Send errors: 0
                      Receive errors: 0



                      R2# show vrrp
                      Virtual router Virtual IP Priority Preemption State
                      -------------- --------------------------------- -------- ---------- ------
                      1 192.168.1.1/32 100 Enabled Backup



                      R2# show ip firewall failover
                      Communication interface: gigabitethernet 1/0/5.50
                      Status: Running
                      Bytes sent: 1072
                      Bytes received: 500
                      Packets sent: 40
                      Packets received: 30
                      Send errors: 0
                      Receive errors: 0



                      Данный механизм поддержан для сервисных маршрутизаторов и для МЭ сертифицированных ФСТЭК по класс 4 тип А.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Рекомендации по организации доступа до маршрутизатора из публичной сети
                      1. В качестве протокола для управления маршрутизатором желательно использовать SSH. Если маршрутизатор подключен к публичной сети (интернет) использование протокола TELNET - крайне опасно.
                      1. При подключении маршрутизатора к публичной сети крайне нежелательно открывать доступ до самого маршрутизатора из публичной сети. Если такая необходимость есть - SSH-сервер на маршрутизаторе необходимо запускать на нестандартном TCP-порту (не на 22м)

                      Для включения на маршрутизаторе SSH-сервера необходимо добавить в глобальную конфигурацию маршрутизатора следующую команду:

                      esr(config)# ip ssh server



                      Для запуска SSH-сервера на нестандартном порту, необходимо добавить в глобальную конфигурацию маршрутизатора следующую команду:

                      esr(config)# ip ssh port 65022



                      В данном примере, 65022 - номер TCP-порта на котором будет доступен протокол SSH.

                      По умолчанию на маршрутизаторе указан 22 TCP-порт, который является стандартным для протокола SSH.



                      1. При организации доступа до маршрутизатора из публичной сети желательно ограничить список ip-адресов, которым разрешен доступ до маршрутизатора.

                      Для примера, на маршрутизаторе уже создан ip-интерфейс, подключенный к публичной сети, и он включен в зону безопасности WAN

                      esr(config)# security zone WAN
                      esr(config-zone)# exit
                      esr(config)# interface gigabitethernet 1/0/1
                      esr(config-if-gi)#   security-zone WAN
                      esr(config-if-gi)#   ip address 192.0.2.1/30
                      esr(config-if-gi)# exit
                      esr(config)# ip route 0.0.0.0/0 192.0.2.2



                      Для разрешения доступа к маршрутизатору из публичной сети с узлов 198.51.100.15 и 203.0.113.74 по протоколу SSH на порт 65022 необходимо применить следующую конфигурацию:

                      esr(config)# object-group service SSH
                      esr(config-object-group-service)#   port-range 65022
                      esr(config-object-group-service)# exit
                      esr(config)#
                      esr(config)# object-group network REMOTE_SSH
                      esr(config-object-group-network)#   ip address-range 198.51.100.15
                      esr(config-object-group-network)#   ip address-range 203.0.113.74
                      esr(config-object-group-network)# exit
                      esr(config)# security zone-pair WAN self
                      esr(config-zone-pair)#   rule 10
                      esr(config-zone-pair-rule)#     action permit
                      esr(config-zone-pair-rule)#     match protocol tcp
                      esr(config-zone-pair-rule)#     match source-address REMOTE_SSH
                      esr(config-zone-pair-rule)#     match destination-port SSH
                      esr(config-zone-pair-rule)#     enable
                      esr(config-zone-pair-rule)#   exit
                      esr(config-zone-pair)# exit



                      Любые изменения конфигурации на маршрутизаторах ESR всупают в силу только после выполнения команды commit и confirm в привеллигированном режиме.



                      esr# commit
                      esr# confirm

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Создание L2GRE-туннеля на ESR
                      Имеется необходимость прокинуть vlan из одного офиса в другой. Один из возможных вариантов на маршрутизаторах ESR - это L2GRE.

                      Приступим к настройке маршрутизатора в офисе 1. Допустим, что уже имеется некоторая конфигурация:

                      vlan 100
                      exit



                      bridge 100
                       vlan 100
                       enable
                      exit



                      interface gigabitethernet 1/0/1
                       ip firewall disable
                       ip address 192.168.12.1/24
                      exit



                      interface gigabitethernet 1/0/2
                       mode switchport
                       switchport access vlan 100
                      exit



                      На интерфейсе bridge 100 терменируется vlan 100. Интерфейс gigabitethernet 1/0/1 - аплинк в сторону интернета/канала связи. Создадим GRE туннель и добавим его в соответствующий bridge-groupe.



                      tunnel gre 1
                       mode ethernet - включаем режим L2.
                       bridge-group 100
                       local address 192.168.12.1 - адрес интерфейса аплинка
                       remote address 192.168.12.2 - внешний адрес маршрутизатора офиса 2.
                       enable
                      exit



                      Теперь приступим к настройке Офиса 2. На нем уже есть конфигурация вида:



                      interface gigabitethernet 1/0/1
                       ip firewall disable
                       ip address 192.168.12.2/24
                      exit

                      Добавим Vlan 100 на интерфейс, который необходимо включить в этот Vlan и создадим соответствующий bridge:

                      vlan 100
                      exit

                      bridge 100
                       vlan 100
                       enable
                      exit

                      interface gigabitethernet 1/0/2
                       mode switchport
                       switchport access vlan 100
                      exit

                      Далее аналогичным офису 1 способом создаем туннель:

                      tunnel gre 1
                       mode ethernet
                       bridge-group 100
                       local address 192.168.12.2
                       remote address 192.168.12.1
                       enable
                      exit

                      Готово.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Фильтрация по спискам url при работе с BRAS
                      При работе BRAS на ESR, есть возможность разрешить или запретить доступ для требуемых url с использованием внешнего HTTP/HTTPS(WEB) сервера, на котором будут храниться списки разрешенных/запрещенных url.

                      Принцип конфигурирования:

                      • На ESR настраивается функционал BRAS с указанием параметров RADIUS-сервера с настройками абонентов и WEB-сервера содержащего списки разрешенных/запрещенных url.
                      • Для абонента BRAS, в настройках RADIUS описываются именf файлов содержащих разрешенные и запрещенные ресурсы.
                      • На WEB-сервере размещаются списки разрешенных/запрещенных url с именами, соответствующими настройкам в RADIUS.

                      Принцип работы функционала:

                      • При авторизации абонента на BRAS:
                        • ESR получает от RADIUS-сервера имена имена списков разрешенных/запрещенных url;
                        • Скачивает и применяет соответствующие списки разрешенных/запрещенных url для абонента.
                      • В момент, когда абонент BRAS запрашивает в интернете тот или иной ресурс, происходит проверка по примененным для него спискам разрешенных/запрещенных url.

                      Есть возможность составлять списки разрешенных/запрещенных url в формате regexp.



                      1) Конфигурация BRAS на ESR.

                      object-group url defaultserv
                        url https://eltex-co.ru/
                      exit

                      syslog console debug

                      username techsupport

                        password encrypted
                      $6$dArYxEkFjWgMtgf8$gtlzWm1YLBrFhqmVdzKu6B7CCBV4TPnYeDK6zCGF3.LuN2NNwFSPZCGatezKJolD4VzeqCKNpNdvOf7q3tF/I1
                      exit
                      aaa authentication login auth_test radius
                      radius-server host 192.168.0.1
                        key ascii-text encrypted 8CB5107EA7005AFF
                        source-address 192.168.0.10
                      exit
                      aaa radius-profile bras_radius
                        radius-server host 192.168.0.1
                      exit
                      aaa radius-profile bras_radius_servers
                        radius-server host 192.168.0.1
                      exit
                      das-server das
                        key ascii-text encrypted 8CB5107EA7005AFF
                      exit
                      aaa das-profile bras_das
                        das-server das
                      exit
                      line telnet
                        login authentication auth_test
                      exit

                       tech-support login enable
                      ystem fan-speed auto

                       vlan 10
                      exit



                      ip access-list extended BYPASS
                        rule 1
                          action permit
                          match protocol udp
                          match source-port 68
                          match destination-port 67
                          enable
                        exit
                        rule 2
                          action permit
                          match protocol udp
                          match destination-port 53
                          enable
                        exit
                        rule 3
                        exit
                      exit



                      ip access-list extended INTERNET
                        rule 1
                          action permit
                          enable
                        exit
                      exit



                      subscriber-control filters-server-url http://192.168.0.1:8000/   # запрос списков url с http/https сервера(web сервера)
                      subscriber-control
                        aaa das-profile bras_das
                        aaa sessions-radius-profile bras_radius
                        aaa services-radius-profile bras_radius_servers
                        nas-ip-address 192.168.0.10
                        session ip-authentication
                        bypass-traffic-acl BYPASS
                        default-service
                          class-map BYPASS
                          filter-name local defaultserv
                          filter-action permit
                          default-action redirect https://eltex-co.ru/
                          session-timeout 121
                        exit
                        enable
                      exit



                      bridge 10
                        description LocalNetwork
                        vlan 10
                        ip firewall disable
                        ip address 172.16.0.1/24
                        ip helper-address 192.168.16.1
                        service-subscriber-control any
                        location USER
                        enable
                      exit



                      interface gigabitethernet 1/0/1
                        description to_FreeRadius
                        ip firewall disable
                        ip address 192.168.0.10/24
                      exit
                      interface gigabitethernet 1/0/3.10
                        bridge-group 10
                        ip firewall disable
                      exit
                      interface gigabitethernet 1/0/4
                        description WAN
                        ip firewall disable
                        ip address <ipaddr>
                      exit



                      security passwords history 0
                      nat source
                        ruleset factory
                          to interface gigabitethernet 1/0/4
                          rule 10
                            description "replace 'source ip'by outgoing interface ip address"
                            action source-nat interface
                            enable
                          exit
                        exit
                      exit



                      ip route 0.0.0.0/0 <>



                      Диагностика:

                      esr-1200# show subscriber-control sessions status
                      Session id User name IP address MAC address Interface Domain
                      -------------------- --------------- --------------- ----------------- ------------------ ---------------
                      1224979098644774945 Bras_user 172.16.0.20 a8:f9:4b:ac:9f:33 gi1/0/3.10 --
                      1224979098644774944 Bras_user_2 172.16.0.10 a8:f9:4b:ab:a9:ae gi1/0/3.10 --

                       esr-1200# show subscriber-control services status
                      ervice id Session id Service name User name Quota volume Quota time
                      (Bytes) (Seconds)
                      -------------------- -------------------- --------------- --------------- -------------- --------------
                      1261007895663738900 1224979098644774935 A INTERNET Bras_user -- --
                      1261007895663738899 1224979098644774934 A INTERNETDY Bras_user_2 -- --

                       esr-1200# clear subscriber-control sessions



                      Включение debug:

                      esr-1200# debug
                      esr-1200(debug)# debug bras error
                      esr-1200(debug)# debug bras debug
                      esr-1200(debug)# debug bras coa
                      esr-1200(debug)# debug bras radius
                      esr-1200(debug)# debug bras radius-err
                      esr-1200(debug)# debug bras netlink
                      esr-1200(debug)# debug bras netlink-err
                      esr-1200(debug)# debug bras warn
                      esr-1200(debug)# end



                      2) Конфигурация freeradius:

                      freeradius/users:

                      "172.16.0.20" Cleartext-Password := "172.16.0.20"
                      User-Name = "Bras_user",
                      Session-Timeout = 259200,
                      Idle-Timeout = 259200,
                      Cisco-Account-Info = "AINTERNET"                          # INTERNET - название сервиса для клиента с ip 172.16.0.20

                       "172.16.0.10" Cleartext-Password := "172.16.0.10"
                      User-Name = "Bras_user_2",
                      Session-Timeout = 259200,
                      Idle-Timeout = 259200,
                      Cisco-Account-Info = "AINTERNETDY"                        # AINTERNETDY - название сервиса для клиента с ip 172.16.0.10

                       INTERNET Cleartext-Password := "INTERNET"
                      User-Name = "INTERNET",
                      Cisco-AVPair = "subscriber:traffic-class=INTERNET",          #INTERNET - название acl на esr(bras)
                      Cisco-AVPair += "subscriber:filter-id=white;subscriber:filter-action=permit",      # white - имя списка доступа url, разрешенных для данного сервиса(INTERNET)
                      Cisco-AVPair += "subscriber:filter-id=black;subscriber:filter-action=deny",        # black - имя списка доступа url, запрещенных для данного сервиса(INTERNET)
                      Cisco-AVPair += "subscriber:flow-status=enabled"

                       INTERNETDY Cleartext-Password := "INTERNETDY"
                      User-Name = "INTERNETDY",
                      Cisco-AVPair = "subscriber:traffic-class=INTERNET",          #INTERNET - название acl на esr(bras)
                      Cisco-AVPair += "subscriber:filter-id=white;subscriber:filter-action=permit",      # white - имя списка доступа url, разрешенных для данного сервиса(INTERNETDY)
                      Cisco-AVPair += "subscriber:filter-id=black_2;subscriber:filter-action=deny",      # black_2 - имя списка доступа url, запрещенных для данного сервиса(INTERNETDY)
                      Cisco-AVPair += "subscriber:flow-status=enabled"



                      freeradius/clients.conf:
                      client BRAS {
                      ipaddr = 192.168.0.10
                      secret = password
                      }

                      freeradius -X - запуск freeradius в режиме отладки



                      3) HTTP/HTTPS(WEB) сервер:

                      Запуск web сервера на Linux из деректории /Документы/http

                      root@comp:~/Документы/http# python3 -m http.server 8000

                      В директории /Документы/http хранятся списки доступа с именами black/black_2/white. URL в списках доступа рекомендуется хранить в формате regexp.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Формирование опции для DHCP сервера (options 121)
                      Пример формирования 121й опции для DHCP сервера

                      option rfc3442-classless-routes
                      8, 10, 192,168,1,1,
                      16, 192,168, 192,168,1,1,
                      12, 172,16, 192,168,1,1,
                      24, 192,168,200, 192,168,1,1;



                      1. Необходимо перевести в hex payload опции, для этого воспользуемся скриптом:

                      # cat hex.py
                      def hex_encode(route):
                      return b"".join([b"%02x" % octet for octet in route])
                      routes = [
                      (
                      # Paylod:
                      8, 10, 192,168,1,1,
                      16, 192,168, 192,168,1,1,
                      12, 172,16, 192,168,1,1,
                      24, 192,168,200, 192,168,1,1
                      # end.
                      )
                      ]
                      print(b"".join(hex_encode(route) for route in routes))



                      1. Получим байты нагрузки:

                      # python hex.py
                      080ac0a8010110c0a8c0a801010cac10c0a8010118c0a8c8c0a80101



                      1. Сконфигурируем опцию на сервере (Начинаем с "0x" и далее байты, полученные в п.2):

                      sh ru dhcp:

                      ip dhcp-server pool la
                      option 121 hex-bytes 0x080ac0a8010110c0a8c0a801010cac10c0a8010118c0a8c8c0a80101

                      В дампе можно посмотреть содержимое передаваемой опции:

                      Classless-Static-Route Option 121, length 28: (10.0.0.0/8:192.168.1.1),(192.168.0.0/16:192.168.1.1),(172.16.0.0/12:192.168.1.1),(192.168.200.0/24:192.168.1.1)

                      На DHCP клиенте:

                      D * 10.0.0.0/8 [1/0] via 192.168.1.1  [static 03:03:31]
                      D * 192.168.0.0/16 [1/0] via 192.168.1.1  [static 03:03:31]
                      D * 192.168.200.0/24 [1/0] via 192.168.1.1 [static 03:03:31]
                      D * 172.16.0.0/12 [1/0] via 192.168.1.1 static 03:03:31]

                      Перевод в шеснадцатиричную систему можно выполнить и в ручном режиме, но запись в CLI необходимо начинать с "0x"

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Функциональные лицензии на сервисные маршрутизаторы ESR
                      Список доступных функциональных лицензий ESR Поддержка функциональных лицензий на различных моделях ESR Процедура применения лицензии на ESR

                      Список доступных функциональных лицензий ESR

                      На данный момент для линейки сервисных маршрутизаторов ESR представлены следующие функциональные лицензии:

                      • BRAS -
                      • BRAS-DEMO -
                      • WIFI -
                      • WIFI DEMO -
                      • WISLA - лицензия активирует возможность конфигурирования IP SLA тестов в режиме wisla.
                      • IPS - лицензия открывает доступ к командам настройки системы IDS/IPS.
                      • IPS-DEMO - лицензия открывает доступ к командам настройки системы IDS/IPS с ограничением производительности (система IDS/IPS будет работать на одном ядре процессора).
                      • AS DEMO - лицензия открывает доступ к командам настройки системы Antispam.



                      Поддержка функциональных лицензий на различных моделях ESR

                      Доступность вышеописанных лицензий на различных моделях линейки сервисных маршрутизаторов ESR представлена ниже в виде таблицы:



                      BRAS-DEMO

                      BRAS

                      WI-FI DEMO

                      WI-FI

                      WISLA

                      IPS-DEMO

                      IPS

                      AS DEMO

                      ESR-10

                      + +     + + + +

                      ESR-12V(F)

                      + +     + + + +

                      ESR-20

                      + +     + + + +

                      ESR-21

                      + +     + + + +

                      ESR-100

                      + +     + + + +

                      ESR-200

                      + +     + + + +

                      ESR-1000

                      + + + + + + + +

                      ESR-1200

                      + + + + + + + +

                      ESR-1500

                      + + + + + + + +
                      ESR-1511 + + + + + + + +

                      ESR-1700

                      + + + + + + + +
                      ESR-3100 + + + + + + + +

                      Процедура применения лицензии на ESR

                      Для применения лицензии на сервисном маршрутизаторе ESR файл с лицензией требуется загрузить на ESR в раздел system:license с помощью команды copy. Поддержана загрузка по сети по протоколам FTP, TFTP, SFTP, SCP, HTTP, а также загрузка с USB и MMC носителя:



                      esr# copy tftp://192.168.34.2:/licence system:licence
                      |******************************************| 100% (672B) Licence loaded successfully. Please reboot system to apply changes.
                      esr-1200#



                      После этого добавленную лицензию будет видно в выводе команды show licence:

                      esr# show licence
                      Active licence not found!



                      After reboot:
                      -------------------
                      Name:    Eltex
                      Version: 1.0
                      Type:    ESR-1200
                      S/N:     NP0C000022
                      MAC:     A8:F9:4B:AB:D7:00
                      Features:
                       IPS - Intrusion Prevention System
                      esr#
                      esr#

                      Для активации загруженной лицензии требуется перезагрузка устройства. После перезагрузки лицензия станет активной:

                      esr# show licence
                      Licence information
                      -------------------
                      Name:    Eltex
                      Version: 1.0
                      Type:    ESR-1200
                      S/N:     NP0C000022
                      MAC:     A8:F9:4B:AB:D7:00
                      Features:
                       IPS - Intrusion Prevention System
                      esr#
                      esr#



                      На сервисных маршрутизаторах ESR загружаемая лицензия затирает уже активную лицензию! В случае, если в загружаемой лицензии отсутствует функционал, который был в уже активной лицензии, то после перезагрузки этот функционал перестанет работать:

                      esr# show licence
                      Licence information
                      -------------------
                      Name:    Eltex
                      Version: 1.0
                      Type:    ESR-1200
                      S/N:     NP0C000022
                      MAC:     A8:F9:4B:AB:D7:00
                      Features:
                       WIFI - Wi-Fi controller

                       After reboot:
                      ------------------
                      Name:    Eltex
                      Version: 1.0
                      Type:    ESR-1200
                      S/N:     NP0C000022
                      MAC:     A8:F9:4B:AB:D7:00
                      Features:
                       IPS - Intrusion Prevention System
                      esr-1200#



                      В примере выше после перезагрузки устройства будет заблокирован доступ к функционалу под лицензией WIFI и все текущие настройки в конфигурации, связанные с Wi-Fi, перестанут быть активными.

                      Таким образом в случае расширения списка доступного функционала, при обращении в техническую поддержку или коммерческий отдел компании "Eltex" необходимо сообщать информацию о списке уже активных лицензий, чтобы новый лицензионный файл уже содержал используемые функциональные лицензии.

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Закрываются сессии SSH, Telnet, Oracle DB на маршрутизаторе серии ESR
                      Stateful Firewall сервисного маршрутизатора ESR закрывает неактивные сессии, в том числе и сессий TCP: SSH, Telnet и т.д.

                      Для поддержания сессии в активном состоянии необходимо настроить передачу keepalive пакетов. Опция отправки keepalive настраивается в клиенте SSH, например для клиента PuTTY раздел “Соединение”.

                      В свою очередь, на маршрутизаторе можно выставить время ожидания до закрытия активных сессий TCP (в примере выставлен 1 час):

                      esr(config)# ip firewall sessions tcp-estabilished-timeout 3600

                      Изменения конфигурации вступают в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed



                      Размер таблиц активных и конкурирующих сессий можно настраивать:

                      esr(config)# ip firewall sessions max-expect
                      1-8553600 Size of expectation table

                      esr(config)# ip firewall sessions max-tracking
                      1-8553600 Size of connection tracking table

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Не удается обновить дату/время по NTP
                      В заводской конфигурации (factory-config) прописан параметр: ntp broadcast-client enable

                      Данной командой включается режим приёма широковещательных сообщений от NTP-серверов.

                      Маршрутизатор работает в качестве NTP-клиента. Если в конфигурации устройства заданы NTP пиры и серверы, то в широковещательном режиме они игнорируются.

                      Соответственно, при указании NTP сервера дата и время не обновится.



                      ntp enable
                        ntp server 115.0.0.2
                      exit



                      Для устранения проблемы необходимо удалить ntp broadcast-client из конфигурации:

                      no ntp broadcast-client enable



                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed



                      Необходимо не забывать, что источник синхронизации должен быть достаточно стабильным с небольшим stratum (1-3).

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Не удается получить маршрут по BGP/OSPF, организованному в VRF
                      Проблема: Не удалось получить маршруты по BGP и/или OSPF, сконфигурированных в VRF. Соседство успешно устанавливается, но в записи маршрутов в RIB отказано: %ROUTING-W-KERNEL: Can not install route. Reached the maximum number of BGP routes in the RIB

                      Решение:

                      Необходимо выделить ресурс RIB для VRF, по умолчанию весь RIB выделен под global таблицу маршрутизации.

                      Делаем это в режиме конфигурирования VRF:

                      esr(config)# ip vrf <NAME>
                      esr(config-vrf)# ip protocols ospf max-routes 12000
                      esr(config-vrf)# ip protocols bgp max-routes 1200000
                      esr(config-vrf)# end

                      Изменения конфигурации вступают в действие после применения:

                      esr# commit
                      Configuration has been successfully committed
                      esr# confirm
                      Configuration has been successfully confirmed

                      Источник:
                      docs.eltex-co.ru

                      [ESR] Настройка OpenVPN на ESR
                      Алгоритм настройки OpenVPN на сервисных маршрутизаторах Eltex:

                      1) Для ОС Windows cкачаем с официального сайта дистрибутив клиента. Для ОС Linux устанавливаем пакет из репозитория разработчика дистрибутива.

                      Далее все примеры команд будут приведены для OC Windows, пути расположения файлов будут отличаться в зависимости от особенностей конкретного дистрибутива, информацию о расположении можно получить из соответствующих man страниц.

                      2) Устанавливаем программу. Нажимаем кнопку "Customize" и выбираем установку компонента.

                      EasyRSA Certificate Management Scripts (специально созданная программа по созданию ключей и сертификатов, которая использует openssl для выполнения действий с ключами и сертификатами) она нам понадобится для генерации ключей и сертификатов.

                      3) Указываем путь. В будущем он нам понадобится, поэтому запомните его. В нашем случае мы используем стандартный путь: C:\Program Files\OpenVPN.

                      4) После установки заходим в C:\Program files\OpenVPN\easy-rsa (путь, который указали в п. 3 \easy-rsa).

                      Открываем vars.example блокнотом и редактируем его (блокнот надо запустить с правами администратора, чтобы иметь права на запись в папку).

                      Редактируем строки

                      #set_var EASYRSA_REQ_COUNTRY "US"
                      #set_var EASYRSA_REQ_PROVINCE "California"
                      #set_var EASYRSA_REQ_CITY "San Francisco"
                      #set_var EASYRSA_REQ_ORG "Copyleft Certificate Co"
                      #set_var EASYRSA_REQ_EMAIL "me@example.net"
                      #set_var EASYRSA_REQ_OU "My Organizational Unit"
                      #set_var EASYRSA_CA_EXPIRE 3650
                      #set_var EASYRSA_CERT_EXPIRE 825
                      Убираем знак комментария в начале (#) и задаём требуемые значения:

                      • страна
                      • регион
                      • город
                      • организация
                      • почта администратора
                      • подразделение
                      • время действия корневого и пользовательских сертификатов в днях

                      Строку #set_var EASYRSA_OPENSSL приводим к виду:
                      set_var EASYRSA_OPENSSL "..bin/openssl.exe"
                      Сохраняем файл как vars (без расширения!).

                      5) Запускаем командную строку от имени администратора, не закрываем окно до конца процесса генерации сертификатов.

                      6) Поочерёдно выполняем следующие три команды
                      cd: C:\Program files\OpenVPN\easy-rsa (путь, который указали в п. 3 \easy-rsa).
                      EasyRSA-Start.bat

                      В итоге мы должны увидеть вот такое окно:

                      Настройка OpenVPN на ESR Eltex

                      7) Инициализируем pki командой ./easyrsa init-pki

                      8) Генерируем ключ Диффи Хельмана - команда ./easyrsa gen-dh
                      Генерация займёт некоторое время. Дождитесь окончания.

                      9) Генерируем ключ центра сертификации (CA) - ./easyrsa build-ca nopass
                      На запросы ввода пароля
                      Enter PEM pass phrase:
                      Verifying - Enter PEM pass phrase:
                      придумываем и запоминаем пароль, затем вводим его. На запрос
                      Common Name (eg: your user, host, or server name) [Easy-RSA CA]:
                      вводим enter

                      10) Генерируем сертификат сервера - команда ./easyrsa build-server-full ESR nopass
                      На запросы
                      Enter PEM pass phrase:
                      Verifying - Enter PEM pass phrase:
                      придумываем и вводим пароль от сертификата, а на запрос

                      Enter pass phrase for c:/Program Files/OpenVPN/easy-rsa/pki/private/ca.key:

                      вводим пароль, использованный при генерации СА сертификата. При успешно выполнении увидим текст вида:

                      Write out database with 1 new entries

                      Data Base Updated

                      11) Генерируем сертификат клиента ./easyrsa build-client-full Alli nopass
                      Тут важно отметить, что имя сертификата (Alli в данном примере) должно совпадать с именем соответствующего пользователя в настройках OpenVPN сервера на ESR. Ответы на вопросы аналогичны предыдущему пункту. Если пользователей несколько - надо генерировать несколько клиентских сертификатов.

                      12) Выходим из оболочкие EasyRSA командой exit
                      Генерируем ключ для tls аутентификации:
                      ..\bin\openvpn.exe --genkey secret ta.key

                      13) Генерация сертификатов окончена.
                      Сертификат СА.crt, ключ Диффи Хельмана dh.pem будут находиться в папке C:\Program files\OpenVPN\easy-rsa\pki. Сертификаты сервера и клиентов будут в папке C:\Program Files\OpenVPN\easy-rsa\pki\issued. А ключи - в папке C:\Program Files\OpenVPN\easy-rsa\pki\private. Ключ tls-auth ta.key в папке C:\Program Files\OpenVPN\easy-rsa.

                      14) Переходим к настройке ESR.

                      Загрузим сертификаты в маршрутизатор. Для этого воспользуемся TFTP сервером (также можно загружать сертификаты и через FTP/SCP либо USB/SD, 192.168.16.10 в данном примере—адрес АРМ с tftp сервером).

                      esr-200# copy tftp://192.168.16.10:/ca.crt certificate:ca/ca.crt
                      esr-200# copy tftp://192.168.16.10:/dh.pem certificate:dh/dh.pem
                      esr-200# copy tftp://192.168.16.10:/ESR.key certificate:server-key/ESR.key
                      esr-200# copy tftp://192.168.16.10:/ESR.crt certificate:server-crt/ESR.crt
                      esr-200# copy tftp://192.168.16.10:/ta.key certificate:ta/ta.key

                      Проверить, что загрузка прошла успешно можно командой

                      esr-200# sh crypto certificates
                      Type               Total
                      ------------     -------
                      ca                    1
                      dh                    1
                      server-key       2
                      server-crt        1
                      client-key        1
                      client-crt         1
                      ta                     1
                      crl                    0

                      Далее выполняем настройку:

                      esr-200# config
                      esr-200(config)# remote-access openvpn GenOffice // Создаем сервер и даем ему имя
                      esr-200(config-openvpn-server)# network 10.10.100.0/24 // Определяем сеть из которой будут выделяться адреса клиентам
                      esr-200(config-openvpn-server)# protocol tcp // Выбираем протокол по которому будет работать сервер (tcp/udp)
                      esr-200(config-openvpn-server)# tunnel ip // Выбираем на каком уровне будет работать (l2 ethetnet/l3 ip)
                      esr-200(config-openvpn-server)# encryption algorithm aes128 //Выбираем алгоритм шифрования
                      esr-200(config-openvpn-server)# authentication algorithm sha-256 //Алгоритм аутентификации
                      esr-200(config-openvpn-server)# certificate ca ca.crt //
                      esr-200(config-openvpn-server)# certificate dh dh.pem //
                      esr-200(config-openvpn-server)# certificate server-key ESR.key //Указываем загруженные ранее сертификаты
                      esr-200(config-openvpn-server)# certificate server-crt ESR.crt //
                      esr-200(config-openvpn-server)# certificate ta ta.key //
                      esr-200(config-openvpn-server)# security-zone trusted // Указываем зону безопасности
                      esr-200(config-openvpn-server)# route 192.168.1.0/24, 192.168.3.0/24
                      // Добавляем маршруты к сетям, которые будут доступны клиентам через удалённое соединение
                      esr-200(config-openvpn-server)# enable // Включаем сервер

                      Предположим что клиенту необходимо дать статический IP. Тогда для данного клиента (в примере используется имя сертификата Alli) необходимо произвести следующие настройки:

                      esr-200(config-openvpn-server)# username Alli
                      esr-200(config-openvpn-user)# ip address 10.10.100.202
                      esr-200(config-openvpn-user)# exit

                      Также, можно указать какую-либо удалённую сеть, находящуюся «за» удалённым клиентом, это делается командой:

                      esr-200(config-openvpn-user)# subnet 192.168.3.0/24

                      Даже если никаких специфических настроек для клиента не требуется, его всё равно необходимо завести в настройках сервера!

                      esr-200(config-openvpn-server)# username Alli
                      esr-200(config-openvpn-user)# exit

                      Если необходимо, что бы несколько клиентов подключались через один сертификат, то используем опцию duplicate-cn в настройках сервера:

                      esr-200(config-openvpn-server)# duplicate-cn
                      esr-200(config-openvpn-server)# exit

                      В случае, если на внешнем интерфейсе используется межсетевой экран, необходимо разрешить прохождение трафика из зоны внешнего интерфейса (пусть это будет untrusted) к зоне self, в нашем примере - протокол tcp и порт по умолчанию 1194:

                      esr-200(config)# object-group service OpenVPN
                      esr-200(config-object-group-service)# port-range 1194
                      esr-200(config-object-group-service)# exit
                      esr-200(config)# security zone-pair untrusted self
                      esr-200(config-zone-pair)# rule 100
                      esr-200(config-zone-pair-rule)# action permit
                      esr-200(config-zone-pair-rule)# match protocol tcp
                      esr-200(config-zone-pair-rule)# match destination-port OpenVPN
                      esr-200(config-zone-pair-rule)# enable
                      esr-200(config-zone-pair-rule)# end
                      esr-200# commit
                      esr-200# confirm

                      Для настройки клиента надо поместить файлы ca.crt, ta.key, и сертификат/ключ пользователя (в нашем примере Alli.crt, Alli.key) в папку OpenVPN\config\client, которая в windows по умолчанию находится в домашней папке пользователя (например для пользователя 123 путь будет C:\Users\123\OpenVPN\config\client) и создать там конфигурационный файл, например ESR-200.ovpn следующего содержания (в строчке remote X.X.X.X заменить на реальный адрес ESR:

                      client
                      dev tun
                      proto tcp
                      remote X.X.X.X
                      resolv-retry infinite
                      nobind
                      persist-key
                      persist-tun
                      ca ca.crt
                      remote-cert-tls server
                      tls-auth ta.key 1
                      data-ciphers-fallback AES-128-CBC
                      data-ciphers AES-128-CBC
                      auth SHA256
                      cert Alli.crt
                      key Alli.key

                      После сохранения файла настроек в доке панели задач Windows найти значок OpenVPN, щёлкнув правой кнопкой мышки, выбрать нужный сервер (по имени конфигурационного файла, ESR-200 в нашем примере) и нажать подключиться.

                      Для настройки openvpn клиента на мобильных устройствах, например iOS, надо скачать клиента из AppStore, а конфигурационный файл привести к так называемому унифицированному формату, добавив в конец строки

                      <ca>
                      ##
                      </ca>
                      <cert>
                      ####
                      </cert>
                      <key>
                      ####
                      </key>
                      key-direction 1
                      <tls-auth>
                      ###
                      </tls-auth>

                      вставив вместо ### содержимое соответствующих сертификатов - ca.crt, Alli.crt, Alli.key, ta.key в нашем примере.

                      Также необходимо закомментировать (или убрать) строки с указанием сертификатов:

                      ca ca.crt
                      cert Alli.crt
                      key Alli.key
                      tls-auth ta.key 1

                      После этого, полученный файл надо передать на мобильное устройство (проще всего как почтовое вложение, или через iTunes) и открыть установленным OpenVPN клиентом.

                      Унифицированный формат файла можно использовать и для конфигурации настольного клиента.

                      На маршрутизаторе проверить, что клиент успешно подключен можно командой:

                      esr-200# sh remote-access status
                      User                  IP-address     Server
                      ----------------  ---------------     --------------------------------------
                      Alli                    192.168.86.2   openvpn(TulOffice)

                      Рассчитать стоимость доставки ESR-12VF Сервисный маршрутизатор
                      Данный сервис поможет Вам узнать ориентировочную стоимость доставки Вашего товара
                      Выберите маршрут
                      Страна назначения
                      Населенный пункт
                      Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
                      Оставаясь на сайте, Вы соглашаетесь с политикой их применения. Подробнее
                      Подробнее
                      Я согласен
                      Ваш браузер сильно устарел.
                      Обновите его до последней версии или используйте другой более современный.
                      Пожалуйста, завершите проверку безопасности!
                      0
                      Ваш заказ
                      Наименование Цена Количество Итого
                      Сумма заказа:
                      0 руб
