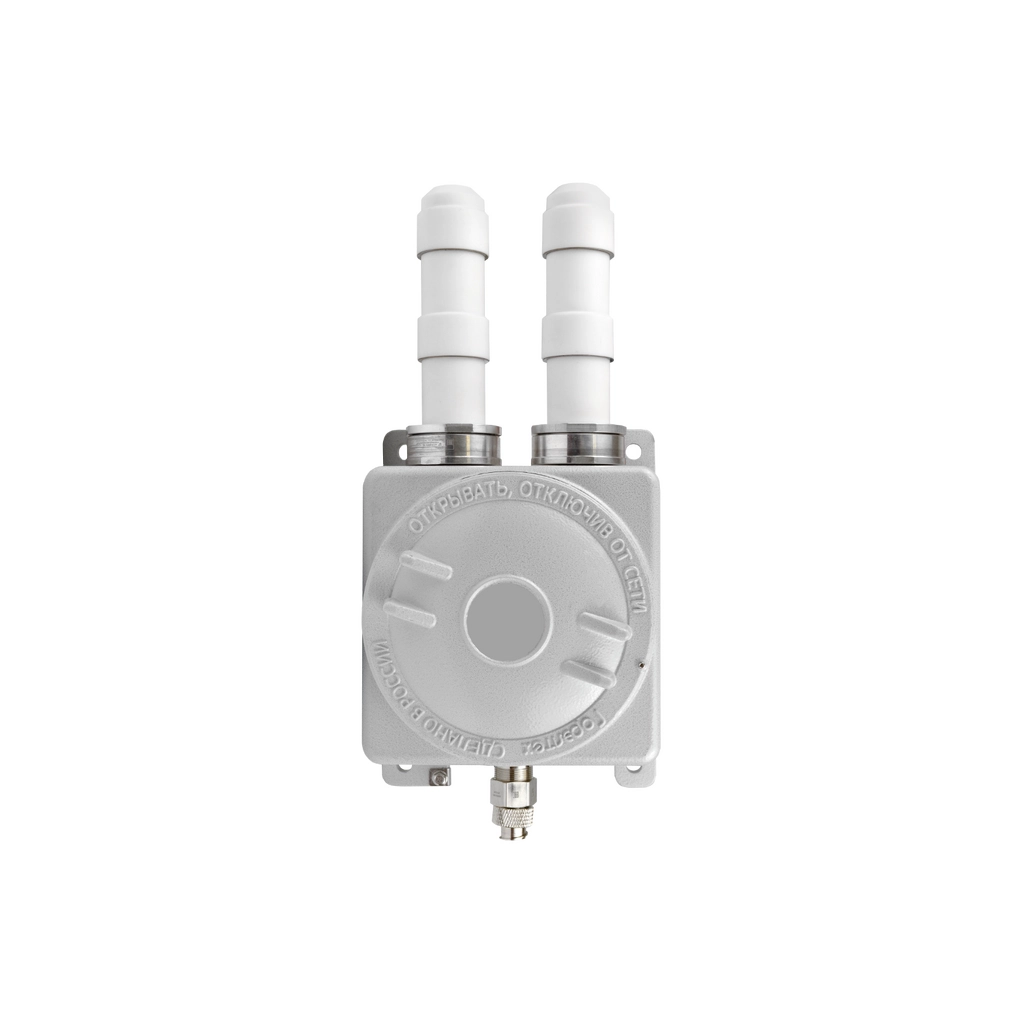

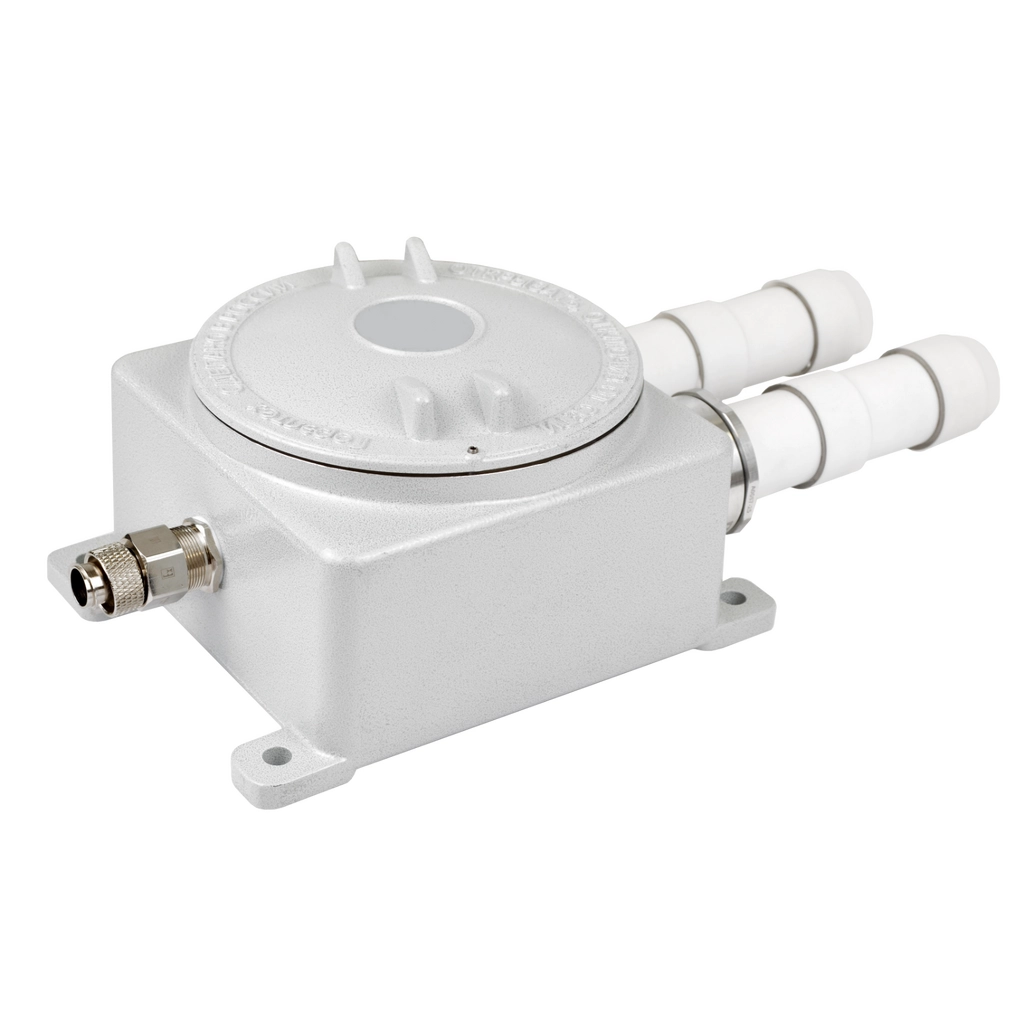

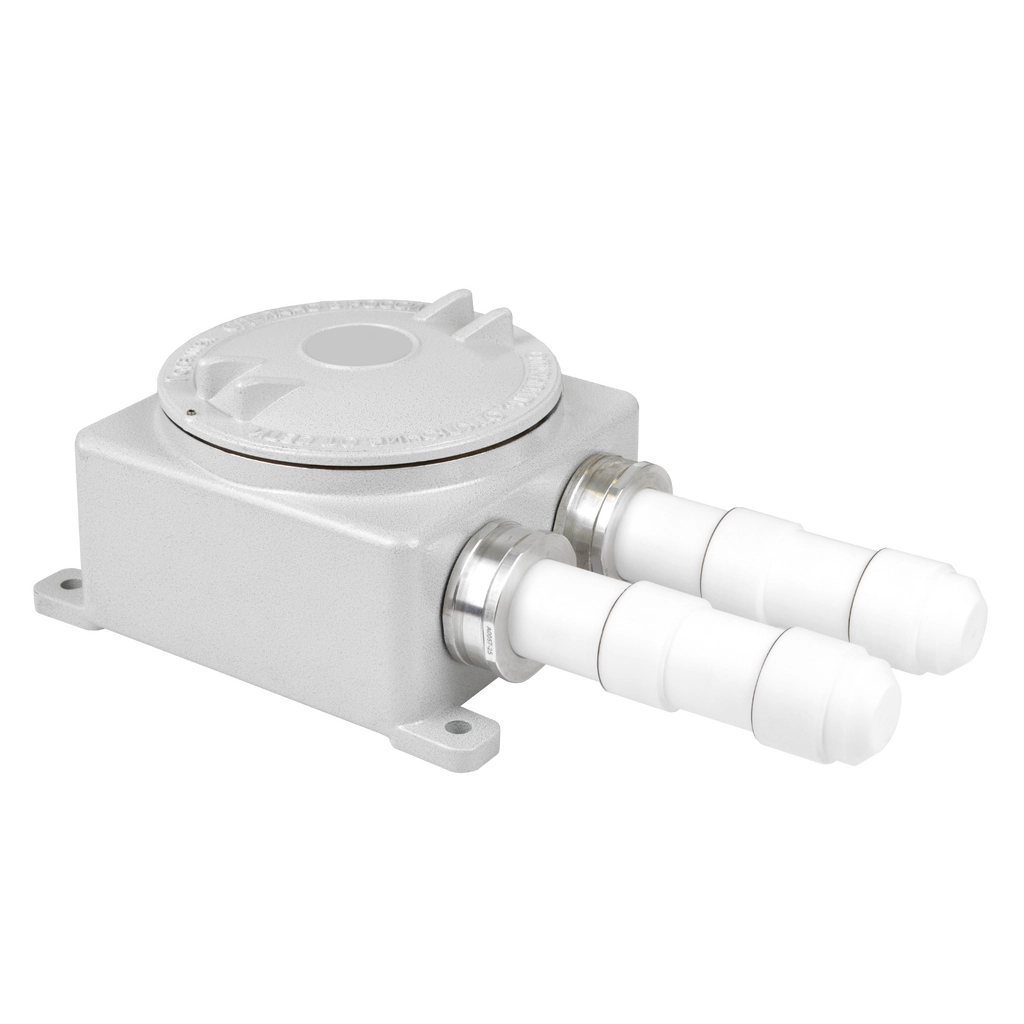

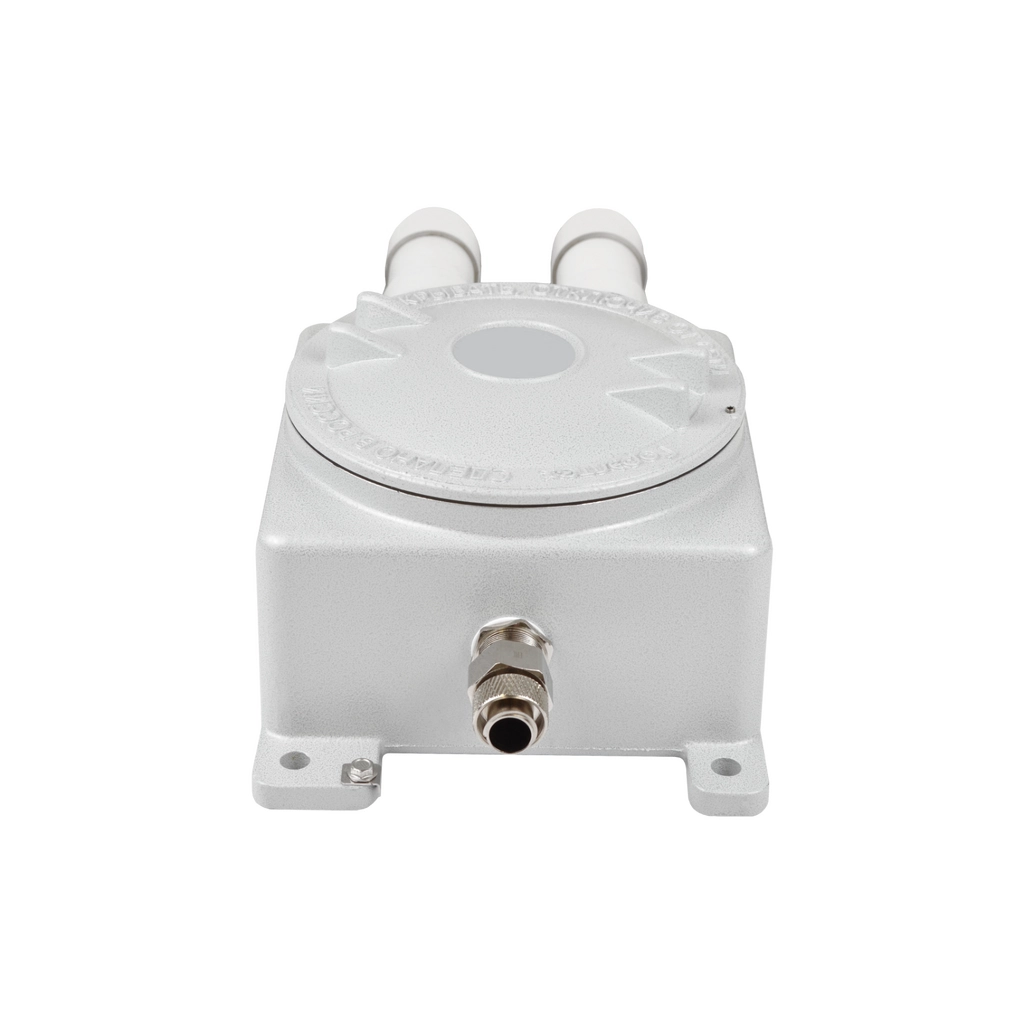

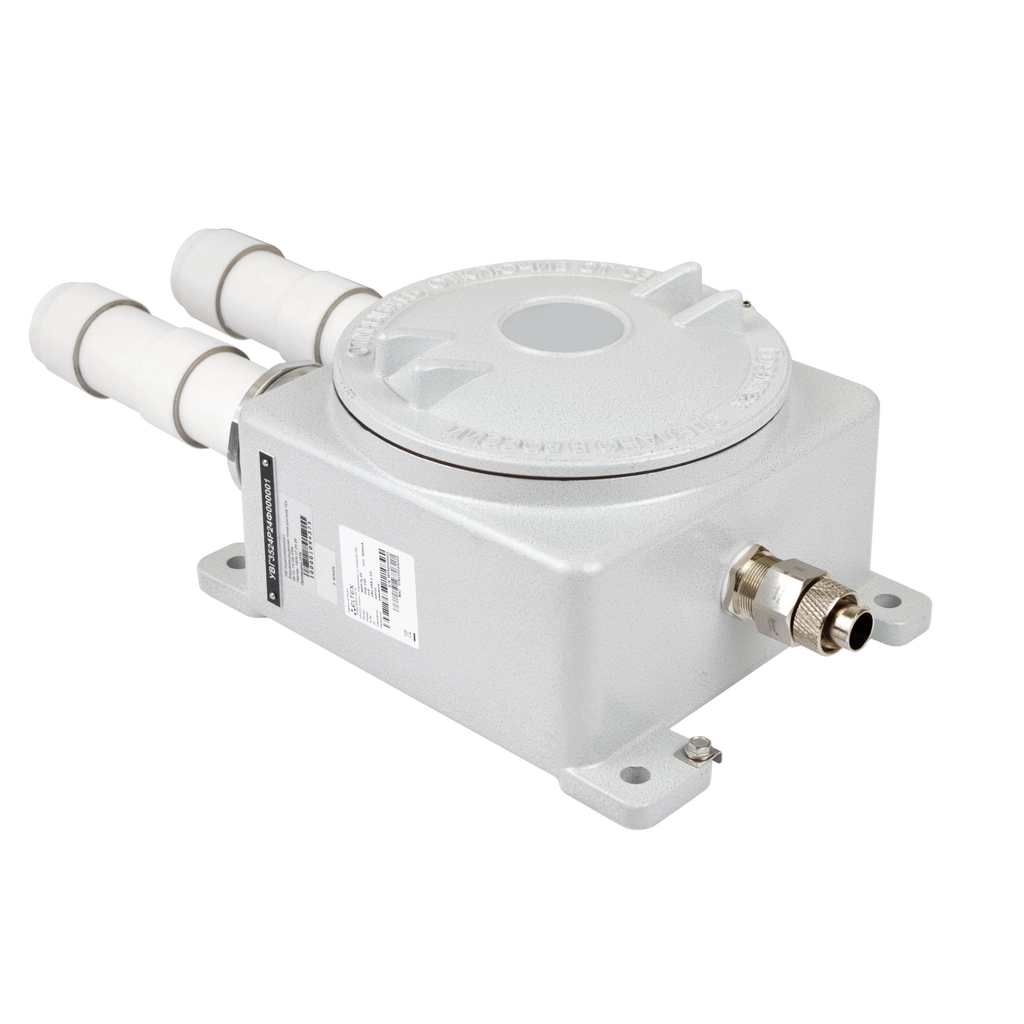

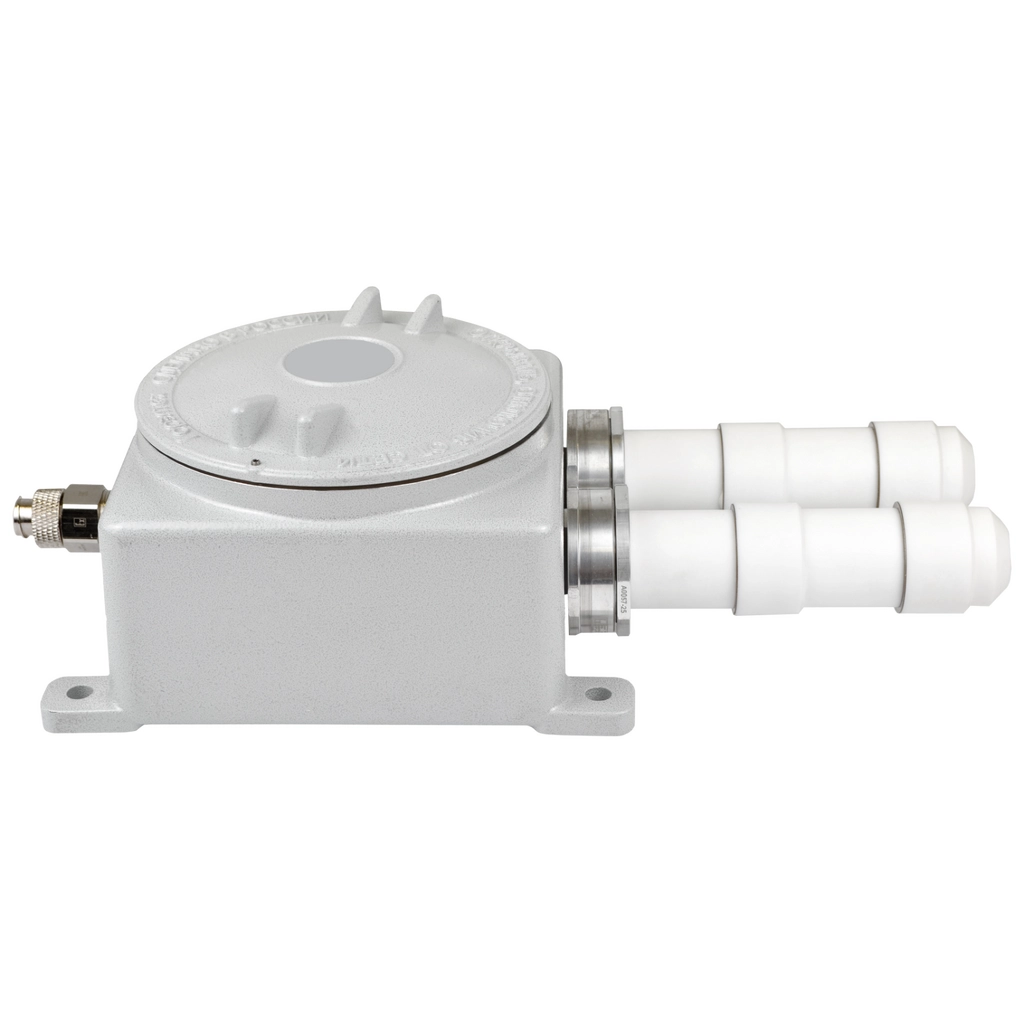

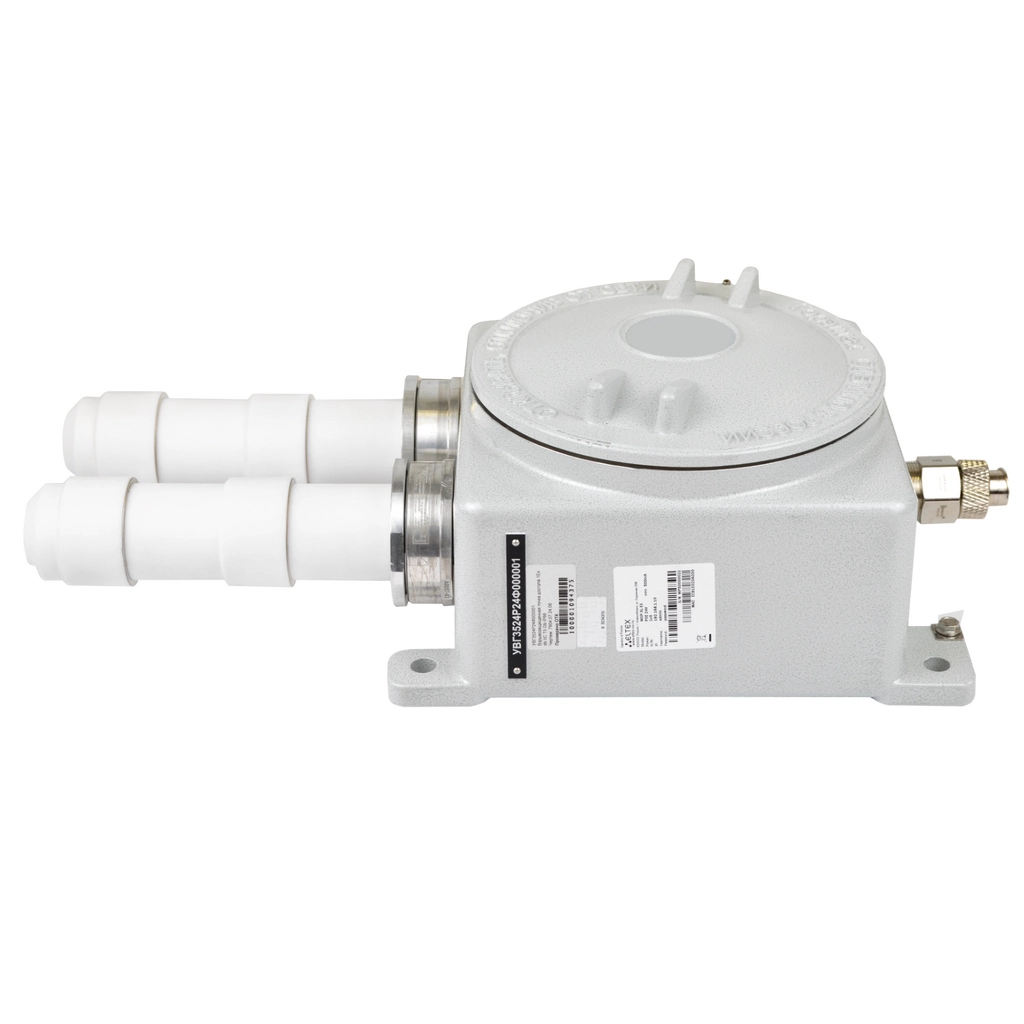

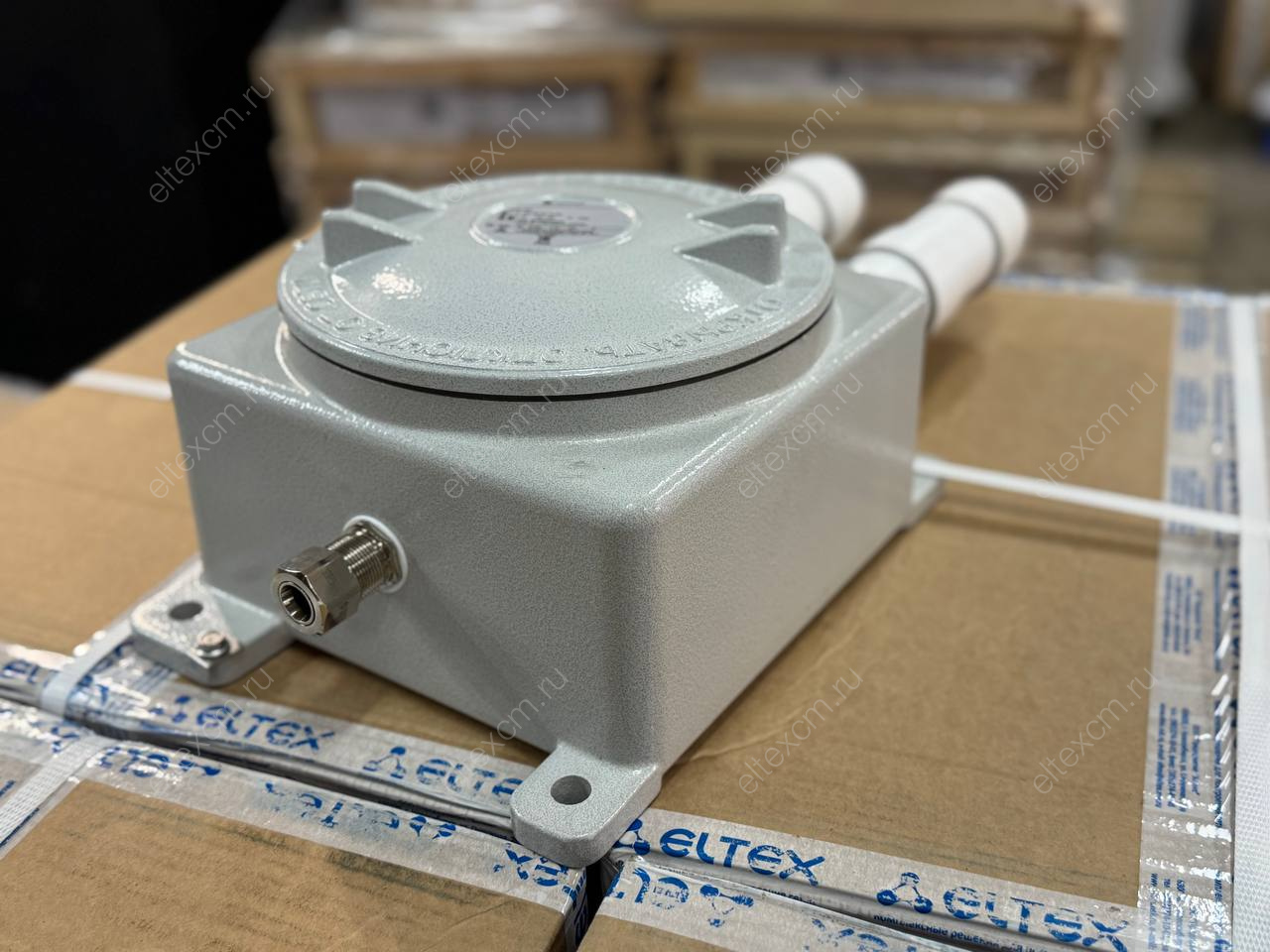

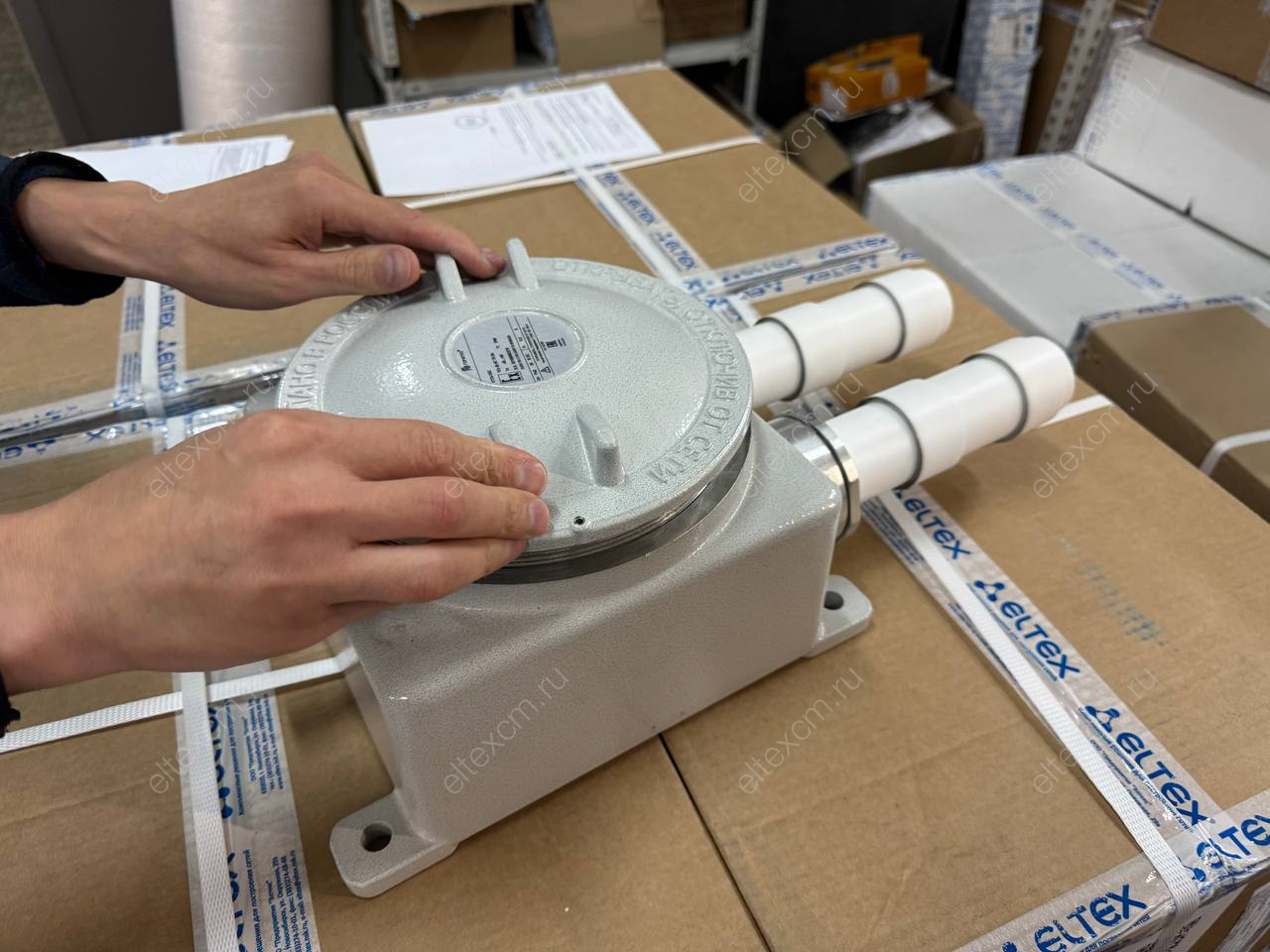

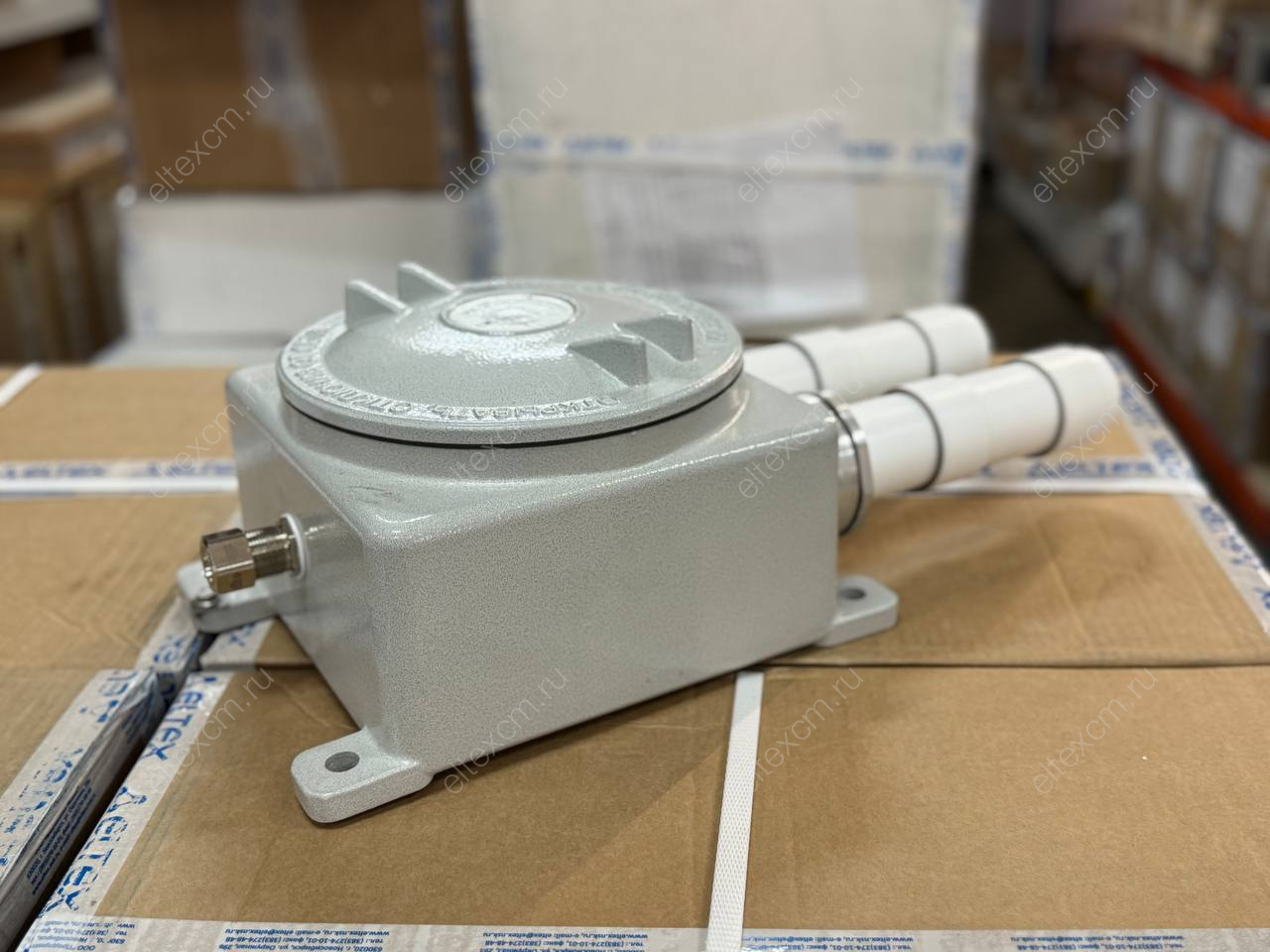

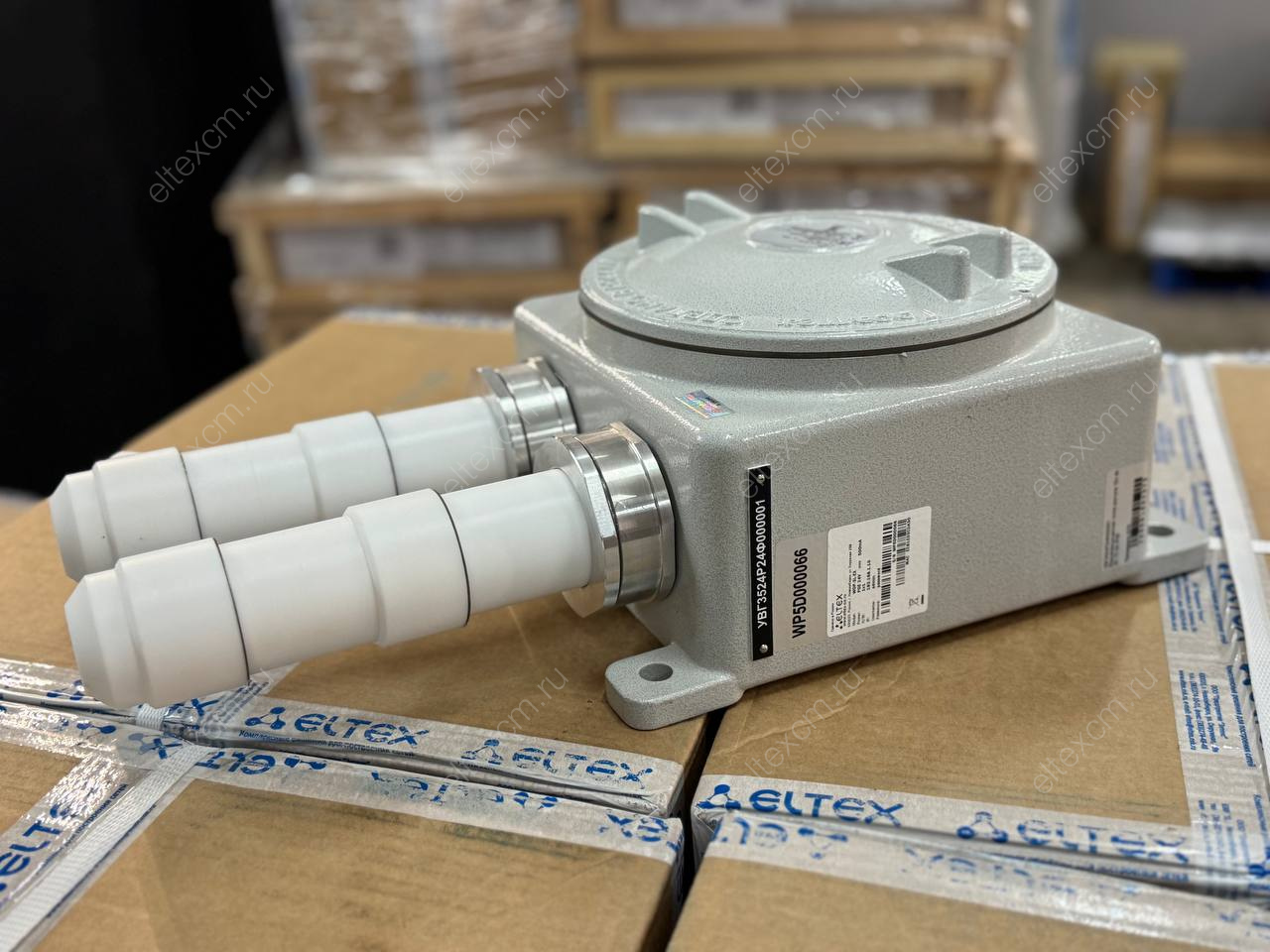

WOP-3L-EX - точка доступа Wi-Fi 6 во взрывонепроницаемой оболочке по маркировке 1Ex db IIC T5 Gb и степенью защиты IP66. Оснащена 1 портом 1G Passive PoE 24В. Пропускная способность 802.11n 300 Мбит/с, 802.11ax 1201 Мбит/с. Предназначена для предприятий с взрывоопасной зоной.

Алексеев Никита (Москва)

Бринева Анна (Москва)

Бурдюгова Татьяна (Москва)

Бурмистров Игорь (Москва)

Васильева Татьяна (Москва)

Дудоров Дмитрий (Москва)

Жданов Алексей (Москва)

Жигульская Екатерина (Москва)

Каночкин Виталий (Москва)

Клюй Вячеслав (Москва)

Кожемяко Руслан (Москва)

Кузьмин Максим (Москва)

Ларин Алексей (Москва)

Лысенко Алексей (Москва)

Муртазин Камиль (Казань)

Наполов Илья (Москва)

Поддубный Владислав (Москва)

Пчелинская Светлана (Москва)

Рекун Антон (Москва)

Степанов Артем (Москва)

Сутоцких Илья (Москва)

Сытый Александр (Москва)

Фадин Дмитрий (Москва)

Файзрахманов Марат (Москва)

Чердынцев Артём (Москва)

Шатуха Егор (Москва)

Щербаков Максим (Москва)

aza@eltexcm.ru

+7 (933) 406 15 92

Доступен к заказу

Артикул:

Частота ГГц: 2.4 и 5

Технология MIMO: 2x2 MIMO (2.4 ГГц) 2x2 MU-MIMO (5 ГГц)

Поддерживаемые стандарты 802.11: b/g/n (2.4 ГГц) a/n/ac/ax (5 ГГц)

Роуминг: 802.11r/k/v

Работа в режиме кластера: Нет

1
год

2
года

3
года

5
лет

Без

8/5

24/7

Базовый
ремонт

Быстрая
подмена

Общие параметры WOP-3L-EX Eltex

Тип устройства	точка доступа Wi-Fi
Поколение Wi-Fi	Wi-Fi 6
Частота, ГГц	2.4 и 5
Технология MIMO	2x2 MIMO (2.4 ГГц) 2x2 MU-MIMO (5 ГГц)
Поддерживаемые стандарты 802.11	b/g/n (2.4 ГГц) a/n/ac/ax (5 ГГц)
Поддерживаемые стандарты роуминга	802.11r/k/v
Интерфейсы	1 x 10/100/1000BASE-T
Ширина каналов	20, 40 МГц для 2.4 ГГц; 20, 40 и 80 МГц для 5 ГГц
Скорость передачи данных	300Мбит/с (2.4 ГГц) + 1201Мбит/c (5 ГГц)
Мощности передатчиков	2.4 ГГц: 20 дБм 5 ГГц: 20 дБм
Коэффициент усиления антенны	2.4 ГГц: ~5 дБи 5 ГГц: ~5 дБи
BSS coloring	нет
Активные подключения	40
Работа в режиме кластера	Нет
Работа в режиме Wi-Fi контроллера	Нет
Питание	Passive PoE 24 В
Рабочая температура	от -45 до +60 °C
Размеры	235 × 503 × 164 мм
Статус Минпромторг	Нет

Габариты и вес

Размер коробки ШхВхГ, мм	235 x 503 x 164
Вес брутто, кг	10.2

Интерфейсы

1 порт 10/100/1000BASE-T (RJ-45) с поддержкой PoE
Wi-Fi 2.4 ГГц IEEE 802.11b/g/n
Wi-Fi 5 ГГц IEEE 802.11a/n/ac/ax

Возможности WLAN

Поддержка стандартов IEEE 802.11a/b/g/n/ac/ax
Роуминг пользователей IEEE 802.11r/k/v
Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
Приоритеты и планирование пакетов на основе WMM
Динамический выбор частоты (DFS)
Поддержка скрытого SSID
14 виртуальных точек доступа
Обнаружение сторонних точек доступа
Спектроанализатор
Поддержка APSD

Сетевые функции

Автоматическое согласование скорости, дуплексного режима и переключения между режимами MDI и MDI-X
Поддержка VLAN (Access, Trunk, General)
DHCP-клиент
Поддержка GRE
Передача абонентского трафика вне туннелей
Поддержка ACL
Поддержка NTP
Поддержка Syslog
Поддержка LLDP

Функции QoS

Приоритет и планирование пакетов на основе профилей
Ограничение пропускной способности для каждого SSID

Конфигурирование

Удаленное управление по Telnet, SSH
CLI
NETCONF
Web-интерфейс
SNMP

Безопасность

Централизованная авторизация через RADIUS-сервер (802.1X WPA/WPA2/WPA3 Enterprise)
Шифрование WPA/WPA2/WPA3/OWE
Поддержка Captive Portal
Авторизация через RADIUS-сервер при входе на устройство

Параметры беспроводного интерфейса

Частотный диапазон - 2400–2483.5 МГц; 5150–5350 МГц, 5470–5850 МГц
Модуляция - BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
Внутренние всенаправленные антенны
Поддержка MIMO 2x2 для 2.4 ГГц;
MU-MIMO 2x2 для 5 ГГц
Поддержка OFDMA для 5 ГГц
Ширина полосы: 20, 40 МГц для 2.4 ГГц;
20, 40 и 80 МГц для 5 ГГц

Рабочие каналы¹

802.11b/g/n:
- 1–13 (2401–2483 МГц)
802.11a/n/ac/ax:
- 36–64 (5170–5330 МГц)
- 100–144 (5490–5730 МГц)
- 149–165 (5735–5835 МГц)

Скорость передачи данных²

2.4 ГГц, 802.11n: 300 Мбит/с
5 ГГц, 802.11ax: 1201 Мбит/c

Максимальная мощность передатчика¹

2.4 ГГц: 20 дБм
5 ГГц: 20 дБм

Коэффициент усиления встроенных антенн

– 2.4 ГГц: ~5 дБи
– 5 ГГц: ~5 дБи

Чувствительность приемника

– 2.4 ГГц: до -94 дБм
– 5 ГГц: до -94 дБм

Физические характеристики

Потребляемая мощность - не более 8.5 Вт
128 MБ SPI-NAND Flash
128 MБ DDR2 RAM
Питание - Passive PoE 24 В
Рабочая температура - от -45 до +60 °С
Маркировка взрывозащиты - 1Ex db IIC Т5 Gb
Степень защиты - IP66
Крепление на стену/пол или к монтажной панели
Габариты (Ш x В x Г) - 235 x 503 x 164 мм
Масса - 10.2 кг

¹ Количество каналов и значение максимальной выходной мощности будут изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.
² Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.

WOP-3L-EX — промышленная точка доступа Wi-Fi 6 с поддержкой 802.11ax. Выполнена во взрывонепроницаемой оболочке для работы на химических, нефтеперерабатывающих, газовых и других предприятиях с взрывоопасной атмосферой. Степень защиты IP66. Рабочая температура от -45 до +60 °С. Маркировка взрывозащиты 1Ex db IIC T5 Gb позволяет применить устройство во взрывоопасных зонах помещений и наружных установок.

Точка доступа оснащена всенаправленными антеннами. Поддерживает технологии MIMO 2x2 для 2.4 ГГц (802.11b/g/n) и MU-MIMO 2x2 для 5 ГГц (802.11a/n/ac/ax).

WOP-3L-EX имеет 1 порт 10/100/1000BASE-T (RJ-45) с PoE. Питание для точки доступа осуществляется по технологии Passive PoE с напряжением 24 В. Крепится на стену, пол или к монтажной панели.
