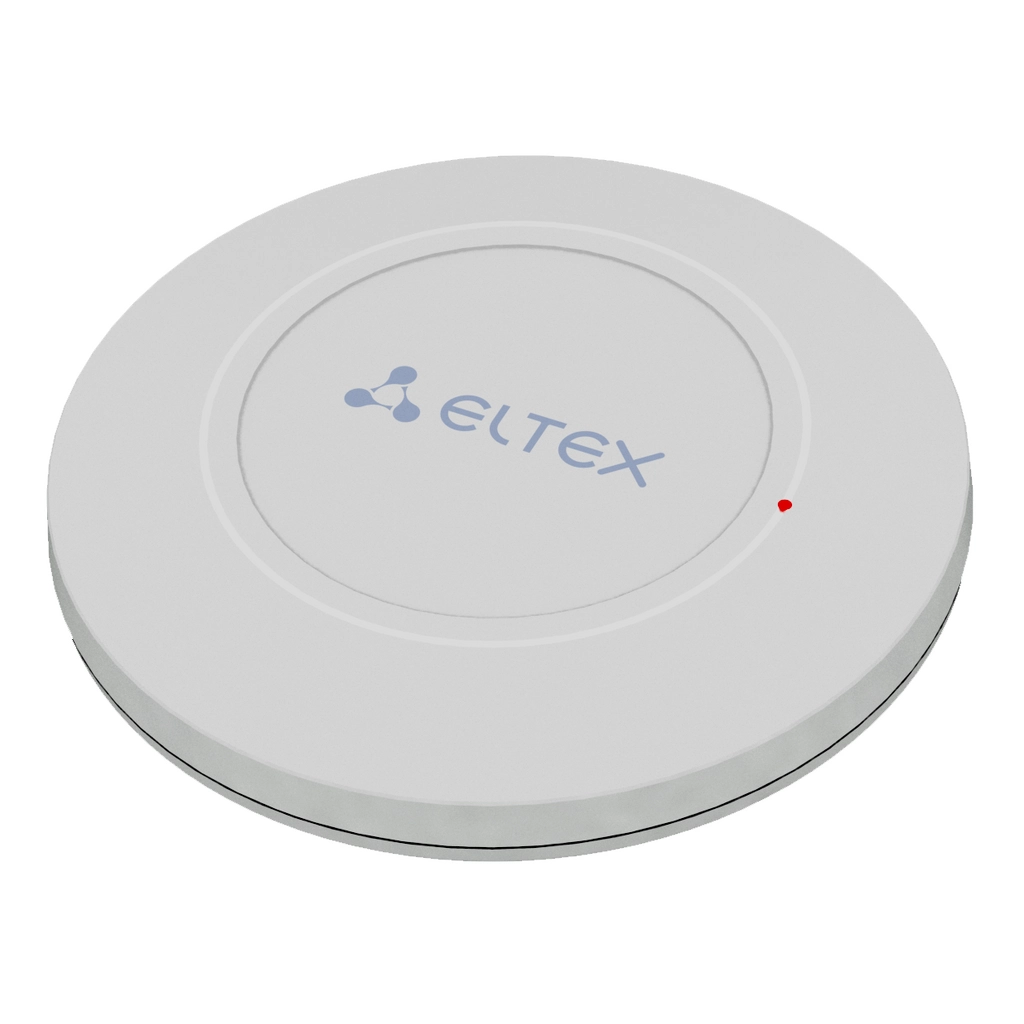

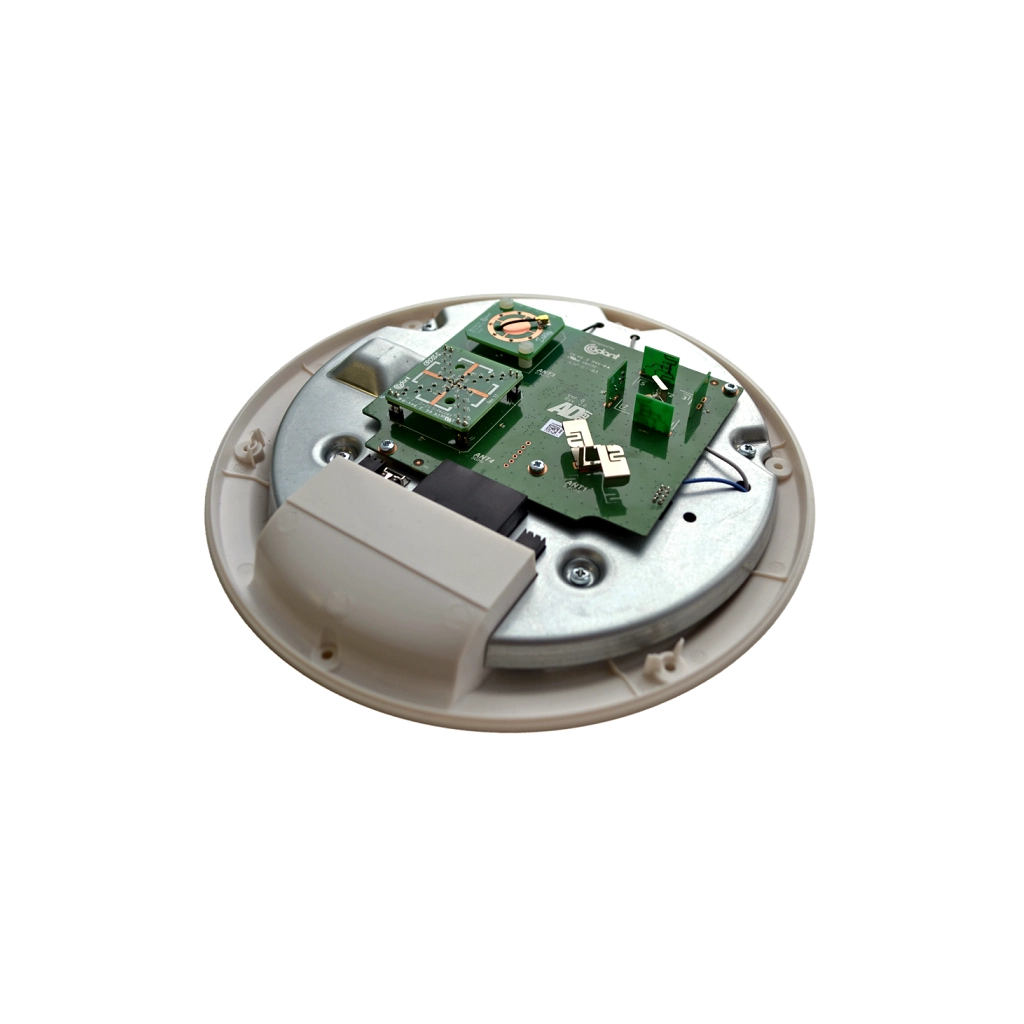

WEP-2ac Smart Eltex Беспроводная точка доступа

Об одной из важнейших функций, реализованной в WEP-12AC благодаря ее большому интеллектуальному потенциалу мы расскажем в этой статье. Речь пойдет о режиме «Кластер».

Каждый оператор связи сталкивается с проблемой экономии трудозатратпри развертывании, настройке и эксплуатации сети. Конфигурирование каждой отдельной точки доступа и последующее внесение модификаций в конфигурацию требует с одной стороны, довольно однообразной, а с другой, высококвалифицированной и ответственной работы. Режим «Кластер», поддерживаемый устройствами WEP-12AC, позволяет решить данные проблемы и в разы повысить эффективность инсталляции и управления беспроводной сетью. Используя «Кластер», Вы сможете настроить всего лишь одну точку доступа, а остальные устройства в этом сегменте сети автоматически скопируют с нее конфигурацию. При внесении изменений в одно из устройств, модификация автоматически применится ко всем WEP-12AC, входящим в кластер. Данное решение действует и при обновлении ПО устройств. «Кластер» позволяет контролируемо, один за другим произвести автоматическое обновление ПО устройств, входящих в него.

Кластером называется группа устройств, объединенных в рамках одного широковещательного домена, с синхронизируемой конфигурацией и программным обеспечением.Режим «Кластер» по умолчанию включен на WEP-12AC. Определяющим параметром режима является имя кластера, по которому происходит идентификация принадлежности устройства к данному кластеру. По умолчанию имя кластера - default. После загрузки WEP-12AC определяет, находятся ли в сети устройства, входящие в кластер с тем же именем, что и в его конфигурации. В случае, если таких устройств не найдено, то WEP-12AC начинает считать себя «мастером» кластера. Пояснение к определению «мастера» будет приведено далее. Если же WEP-12AC обнаруживает в сети устройства, принадлежащие к этому же кластеру, то она начинает процесс копирования конфигурации с мастера данного кластера. Таким образом, первое устройство, появившееся в сети с включенным режимом «Кластер», становится мастером этого кластера, а все устройства, появившиеся в сети позже, но настроенные на то же имя кластера, начинают дублирование конфигурации мастера в свои настройки. Одновременно в сети может присутствовать несколько кластеров с различными именами. Одна точка доступа может принадлежать только к одному из кластеров.

WEP-12AC объявляет о своей принадлежности к кластеру с помощью специального протокола. Устройство посылает в LAN сеть широковещательные UDP пакеты с указанием своей принадлежности к определенному кластеру. Таким образом, все точки доступа, входящие в кластер, обмениваются информацией между собой, узнают о наличии мастера в сети и его конфигурации, а мастер, в свою очередь, проводит инвентаризацию устройств и в каждый момент времени контролирует сколько устройств и с какими адресами входит в кластер.

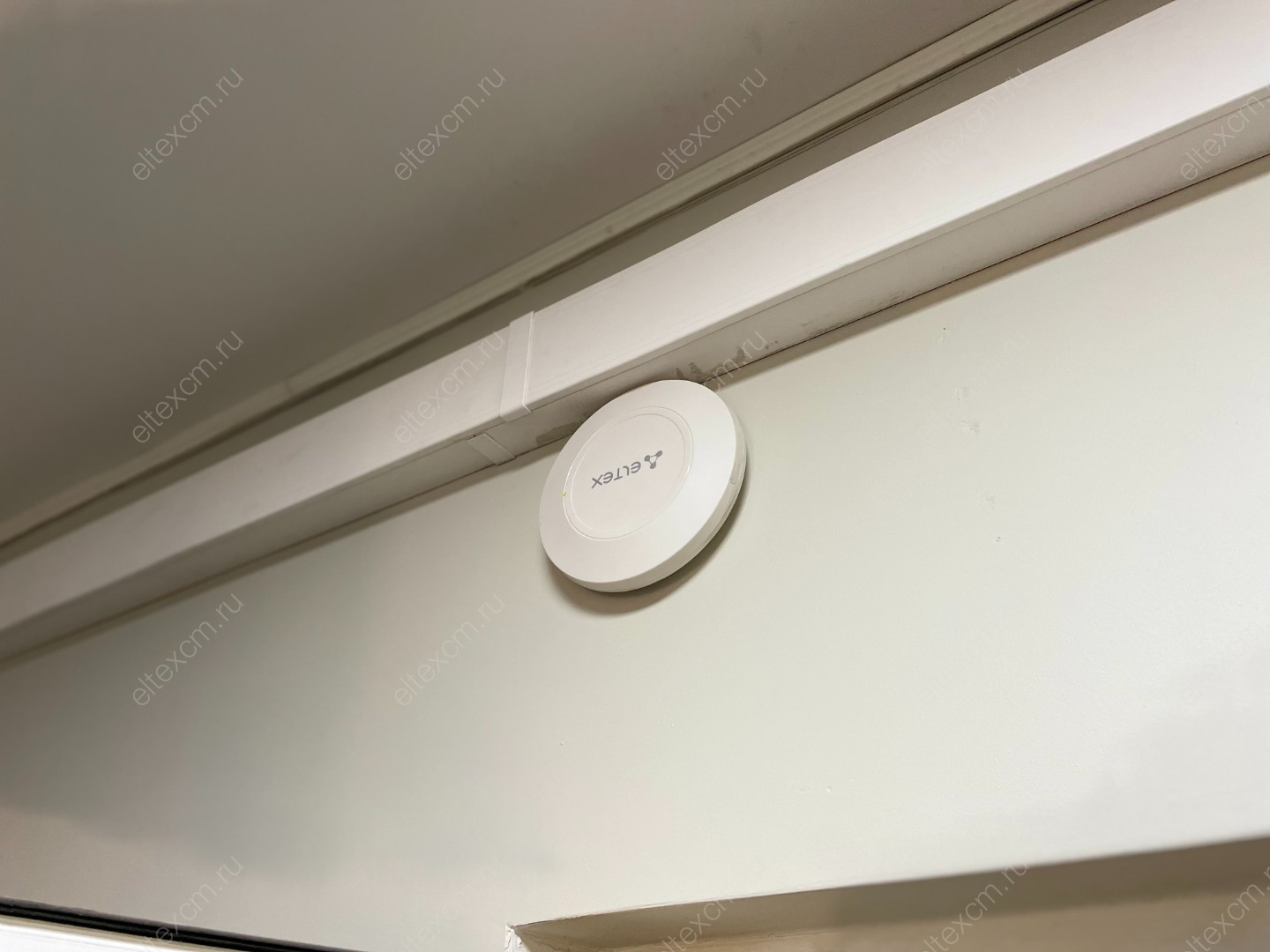

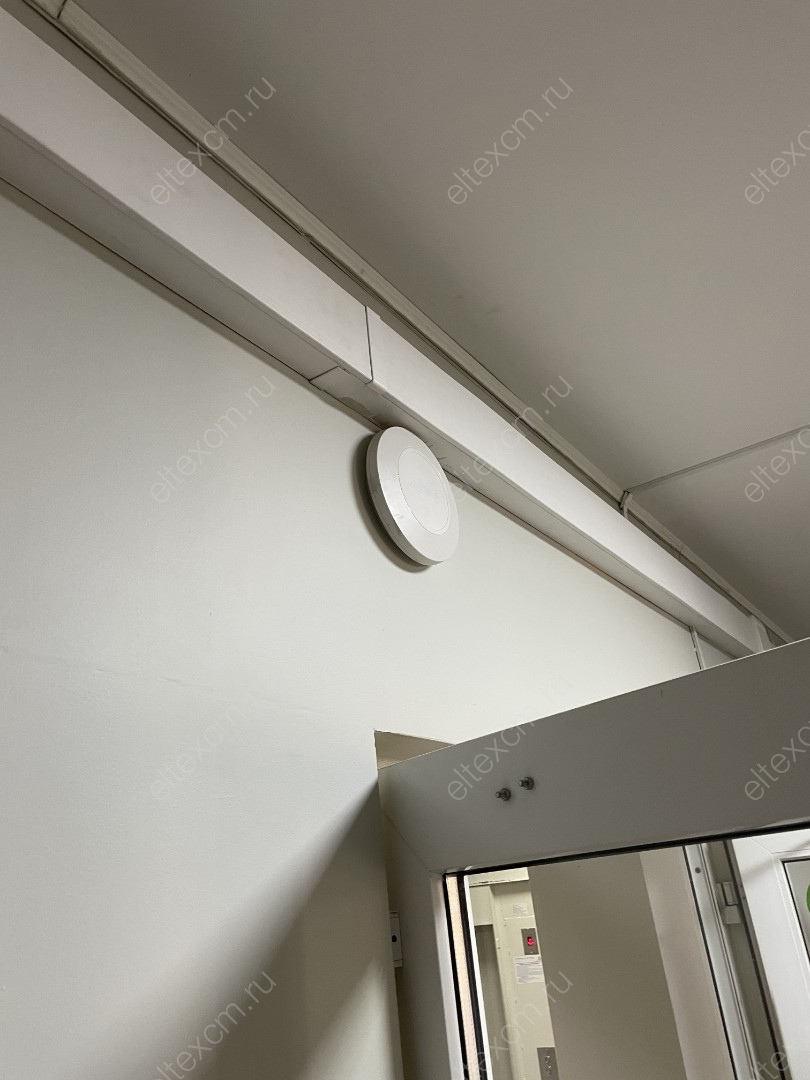

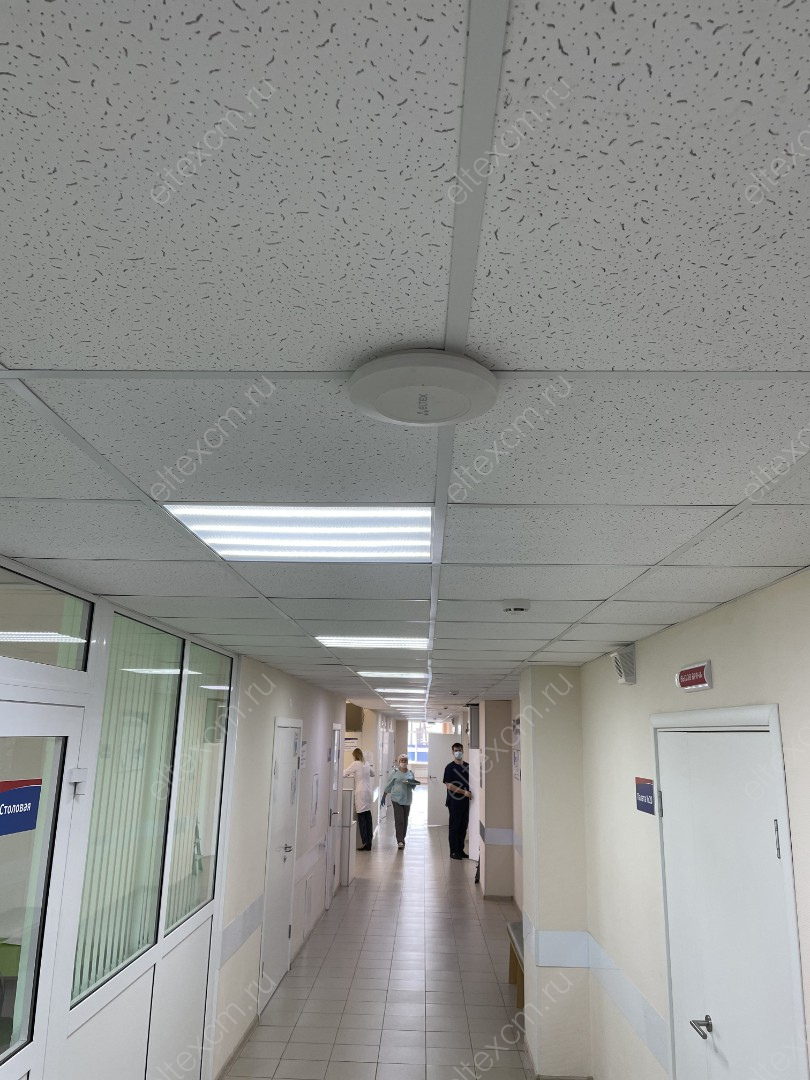

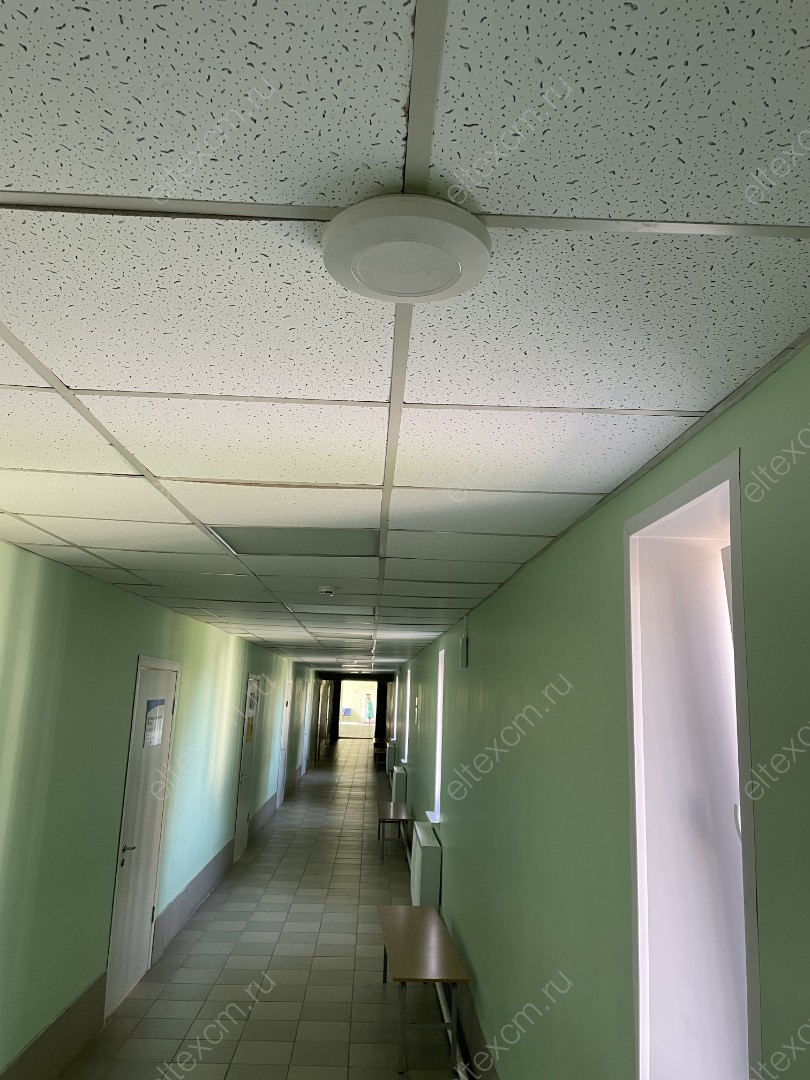

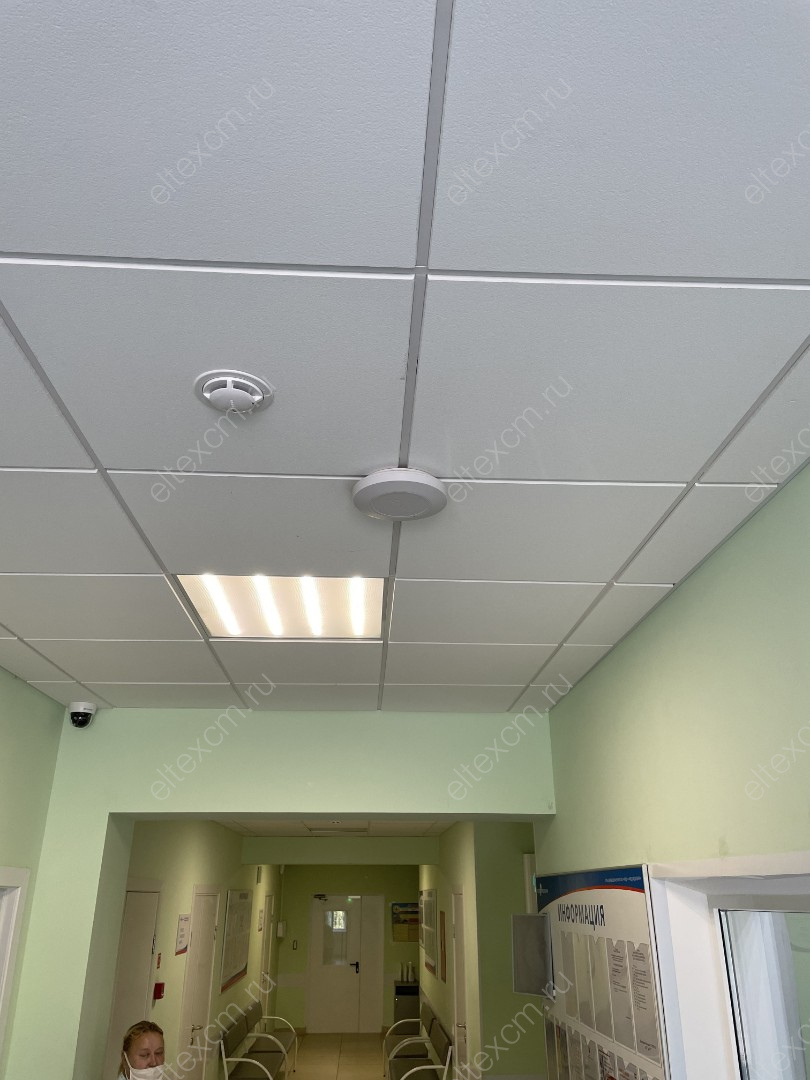

Инсталляция

Теперь рассмотрим, как с точки зрения реальной эксплуатации можно применить данный функционал. При развертывании реальной сети Вам достаточно будет настроить определенным образом только одну точку доступа. Для того, чтобы WEP-12AC могли обмениваться между собой информацией, необходимо установить в сети DHCPсервер для раздачи сетевых адресов. Инсталляция сети сведется к нескольким пунктам:

1. Установка DHCP сервера.
2. Конфигурирование и физическое подключение одной точки доступа.
3. Физическое подключение остальных точек доступа. После установки в сеть первой точки доступа Вам будет необходимо только доставать «из коробки» новые WEP-12AC и физически включать в сеть. Они получат сетевые адреса, определят в сети мастера кластера «default» и автоматически сконфигурируются по подобию мастера, установленного первым. Таким образом, трудоемкость инсталляции сети сведется к минимуму. Также, это значительно снизит требования к квалификации инсталляторов.

Эксплуатация

Далее последует этап эксплуатации сети и тут требуется знать, что внесение модификации в конфигурацию кластера также потребует минимальных затрат. Достаточно внести изменения в конфигурацию любой точки доступа, входящей в кластер, и все остальные устройства этого кластера применят данное изменение. Повторимся: не обязательно вносить изменения именно на мастере! Достаточно переконфигурировать любую одну точку доступа в сети.

Обновление ПО

Как упоминалось ранее, включив режим «Кластер», у вас появляется возможность автоматического обновления ПО всех устройств, входящих в кластер без применения внешних систем управления и контроллеров. Для обновления ПО Вам понадобится TFTP-сервер, а также DHCP-сервер с определенной конфигурацией. Процедура обновления ПО точек доступа выглядит следующим образом:

1. Точка доступа загружается и получает адрес по DHCP. В DHCP сессии она получает от сервера в опциях 2 параметра: tftp-server и filename, где tftp-server– IPадрес сервера tftp, а filename - имя файла с расширением .manifest, содержащем информацию о ПО.
2. Далее мастер кластера на основе принятых данных начинает каждые несколько секунд производить попытку скачивания manifest файла с tftp сервера. После скачивания файла мастер анализирует информацию, содержащуюся в нем, о версии ПО и сравнивает со своей версией. Если версия ПО мастера по сравнению с предлагаемой устарела, то мастер производит скачивание файла ПО с TFTP-сервера (имя файла ПО берется из manifest-файла) и автоматически обновляется.
3. Остальные устройства в кластере видят, что мастер исчез. В кластере происходит выборка нового мастера на основании uptimeустройств. У кого он больше, тот и становится мастером. В свою очередь он также повторяет пункт 2: скачивает manifest файл, сравнивает версии ПО, обновляет ПО.
4. Цикл повторяется до тех пор, пока все устройства в кластере не обновятся до актуальной версии прошивки. Для настройки обновления Вам понадобится:

a) Разместить на tftp-сервере файл “wep12.manifest”, содержащий строку:

“VERSION=1.2.0 (2014.07.09 08:02 NOVST) wep12ac-1.2.0.tar”

где wep12ac-1.2.0.tar – имя архива, содержащего ПО для WEP-12AC.

1.2.0 (2014.07.09 08:02 NOVST) – версия ПО, содержащегося в архиве.

Версию ПО можно посмотреть в файле «version» в архиве с ПО.

б) Разместить на tftp-сервере сам архив с ПО для WEP-12AC.

в) В настройки dhcpсервера (обычно это файл dhcpd.conf) внести следующие правки:

option tftp-server-name “192.168.1.1”;

option bootfile-name “wep12.manifest”;

где «192.168.1.1» – адрес Вашего tftp-сервера, а «wep12.manifest» - имя manifest файла.

Дополнительные возможности кластера

SingleManagement IP

Для того, чтобы быстро и просто находить в сети мастера можно установить параметр Single Management IP. В этом параметре прописывается IPадрес, обратившись к которому впоследствии Вы гарантированно попадете на мастера кластера не зависимо от того, какое устройство взяло на себя мастерство.

Channel Management

Как известно, при развертывании беспроводной сети обязательным правилом является разнесение соседних точек доступа по частоте. Использование режима «Кластер» позволяет не беспокоиться об этой проблеме. Точки доступа, находящиеся в кластере, автоматически сканируют окружающую среду, выявляют соседние устройства, как входящие в кластер, так и установленные вне его. Соседствующие точки доступа в кластере договариваются между собой об использовании различных частотных каналов. Также, при выборе оптимального канала они ориентируются и на помехи, создаваемыми сторонними устройствами, не входящими в кластер. Ввиду того, что радио-обстановка меняется с течением времени, в кластере также время от времени происходит перерасчет занимаемых каналов для обеспечения наибольшего выигрыша в борьбе с радио-помехами.

Совет

В меню Cluster указывайте параметр Locationдля каждой точки доступа. Это придаст больше наглядности при анализе статистики и состояния кластера, информация о которых в достаточном количестве приводится в различных подменю меню Cluster в WEB интерфейсе.

В настройках точки доступа в меню «Виртуальные точки доступа» указывается пароль доступа к RADIUS. При совпадении данного пароля с паролем для RADIUS станет возможной авторизация на RADIUS клиентов, подключившихся к требуемой виртуальной точке доступа. В случае, когда ТД не добавлена в базу RADIUS или пароль доступа, указанный в настройках, не совпадает с паролем для RADIUS, в авторизации клиента будет отказано.

Добавить ТД в базу RADIUS можно несколькими способами:

1. Добавление ТД в базу RADIUS при инициализации. Для этого выберите узел «EMS», во  вкладке «Инициализация ТД WIFI»  нажмите кнопку «Параметры». В появившемся окне выберите тип устройства и нажмите кнопку «Ок». В открывшемся окне перейдите на вкладку  «RADIUS», включите  функцию «Добавить ТД в RADIUS» и впишите пароль в поле «Ключ». Нажмите кнопку «Принять».
2. Добавление ТД в базу RADIUS через меню «RADIUS».  Откройте меню «RADIUS»  и выберите пункт «Управление точками доступа». В открывшемся окне нажмите кнопку «Добавить». В  окне «Добавление нового объекта» заполните поля «Адрес», «Имя»и «Ключ».  Поле «Описание» можно оставить пустым. Нажмите кнопку «Принять».

3. Массовое добавление точек доступа в базу RADIUS доступно во вкладке «Списокустройств». Для этого  выберите узел «EMS» и перейдите на вкладку «Списокустройств».  В открывшейся вкладке выберите необходимые  ТД и в поле «Групповые операции» выберите «Добавить ТД на RADIUS». Нажмите кнопку «Выполнить». В открывшемся окне введите пароль для доступа и нажмите кнопку «Принять».

Например, популярной моделью является создание на территории заказчика свободной для подключения гостей компании к услуге «Интернет» беспроводной сети, а также реализация ряда безопасных зашифрованных сетей доступа, защищенных паролями для внутреннего использования в компании. Установка дополнительных точек доступа является весьма затратным решением. Точки доступа WEP(WOP)-12AC предоставляют возможность организации нескольких беспроводных сетей в одном устройстве. Эти сети называются виртуальными точками доступа.

Для настройки виртуальной точки доступа вам необходимо перейти в меню VAP в WEB интерфейсе устройства. Как вы знаете, точки доступа WEP(WOP)-12AC имеют 2 физических беспроводных интерфейса. Для каждого физического интерфейса можно определить по 16 виртуальных точек доступа. На каждом физическом интерфейсе по умолчанию включены по одной виртуальной точке доступа. Выключить их можно только при помощи выключения самого физического интерфейса. Все остальные виртуальные точки доступа по умолчанию не активны и могут быть отключены независимо от физического интерфейса. Само собой разумеется, что при выключенном физическом интерфейсе все виртуальные точки доступа, привязанные к нему, также неактивны.

Для каждой виртуальной точки доступа можно настроить ее имя (SSID), номер VLAN, режим безопасности, режим аутентификации по MAC адресу, а также некоторые дополнительные опции. Имя виртуальной точки доступа является уникальным и идентифицирует ее в беспроводной сети. Имя представляет из себя строку с максимальным числом символов: 32. Например, можно установить имя для гостевой виртуальной сети: «CompanyName-Guest», а для внутренней рабочей сети «Company Name-Work».

Назначение VLAN для виртуальной точки доступа будет означать, что из вышестоящей сети провайдера в данную беспроводную сеть будет попадать трафик только из этого VLAN, а на трафик, идущий из беспроводной сети в сеть провайдера будет назначаться тег, соответствующий установленному VLAN. Трафик между точкой доступа и беспроводными клиентами всегда идет в нетегированном виде.

В каждой виртуальной точке доступа существует возможность настройки собственного режима безопасности. Есть 3 режима:

1. None – открытый режим, при котором любой клиент может подключиться к виртуальной точке доступа не вводя авторизационные данные. Трафик беспроводной сети при этом не шифруется. К примеру, данный режим можно использовать в гостевой сети, для того, чтобы любой гость компании мог беспрепятственно подключиться к услуге «Интернет», не соприкасаясь с внутренней рабочей сетью компании.
2. WPA Personal – режимсертификации устройств беспроводной связи, при котором клиент авторизуется на точке доступа. При этом клиент должен ввести ключ доступа для авторизации в сети, а весь клиентский трафик будет зашифрован. При установке этого режима безопасности на выбор предоставляется 2 версии протоколов: WPA-TKIP и усовершенствованная модель WPA2-AES. Логично, что еще одним обязательным полем ввода является непосредственно ключ (пароль), который клиент должен будет указать при авторизации на точке доступа. Ключ представляет из себя строку, включающую от 8 до 63 символов. Настоятельно рекомендуем использовать пароли, состоящие из комбинации букв в различном регистре, а также цифр. Установка простого пароля, формата «1234567890» делает бессмысленным любой режим безопасности.
3. WPA Enterprise – режим сертификации устройств беспроводной связи, при котором клиент авторизуется на централизованном RADIUS сервере. Для настройки данного режима безопасности требуется указать параметры RADIUS сервера (возможно использование до 4 RADIUS серверов одновременно, но с указанием одного активного на данный момент). Также, как и в случае с режимом WPA Personalтребуется указать версии протоколов режима безопасности и ключи для каждого RADIUS сервера. Для еще большего обеспечения безопасности существует возможность указывать списки MACадресов клиентов, которые могут подключаться к конкретной точке доступа. При этом списки разрешенных адресов клиентов можно хранить, как на самой точке доступа, выбирая в селекторе «MACAuthType»опцию «Local», так и на RADIUSсервере, соответственно, выбрав опцию «RADIUS».

Результатом настроек является широкий набор виртуальных точек доступа с различными именами, VLAN, режимами безопасности и паролями, реализованных на одном физическом устройстве: WEP(WOP)-12AC.

После ввода пары логин/пароль откроется Web-интерфейс устройства.

Для того, чтобы выставить радиоканал, на котором должна работать точка доступа, перейтиде во вкладку Manage-Radio, выберите нужный радио-интерфейс (для WEP-12ac Radio 1 для работы в диапазоне 2.4ГГц, Radio 2 для работы в диапазоне 5ГГц), задайте номер канала и ширину, нажмите кнопку Update внизу страницы для применения и сохранения конфигурации. Если статический канал не будет задан, точка доступа сама выберет оптимальный канал для передачи данных исходя из текущей радиообстановки (режим auto).

Затем нужно настроить Виртуальную точку доступа (VAP). Максимальное количество- 16 VAP на один радио-интерфейс. Настройка производится в пункте меню Manage-VAP. Выберите нужный радио-интерфейс, для включения VAP отметьте VAP enabled, введите параметр SSID (так будет называться Wi-Fi сеть), для применения и сохранения настроек нажмите кнопку Update.

После выполненных операций Вы сможете подключиться к точке доступа Wi-Fi клиентом.

Обращаем Ваше внимание на то, что:

1) Для корректной работы клиента необходимо, чтобы в сети работал DHCP-сервер, который выдаст клиенту ip-адрес, либо задать ip-адрес, шлюз и маску подсети на клиенте вручную.

2) При наличии в одном широковещательном домене нескольких точек доступа, они по дефолту обьединятся в кластер, и все настройки VAP синхронизируются (конфигурация распространится на все точки доступа в кластере). Если данное поведение точки доступа нежелательно, нужно выключить режим кластера. Для этого в пункте меню Cluster нужно выставить пункт Clustering в Off и нажать кнопку Update.

3) В соответсвии с действующим законодательством РФ, необходимо идентифицировать клиента при предоставлении услуги Wi-Fi в общественных местах. Для возможности идентификации клиента необходимо установить и настроить Eltex-Portal, входящий в состав программного контроллера SoftWLC.
