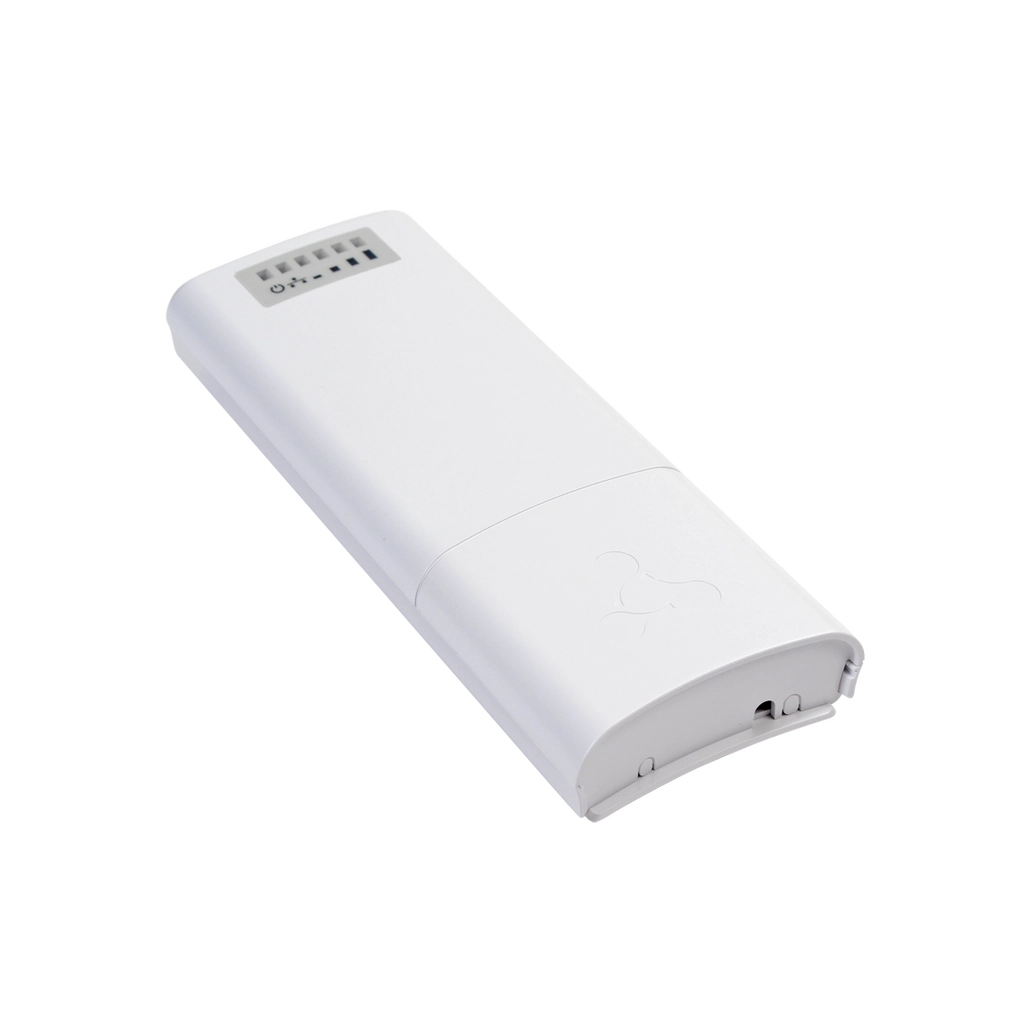

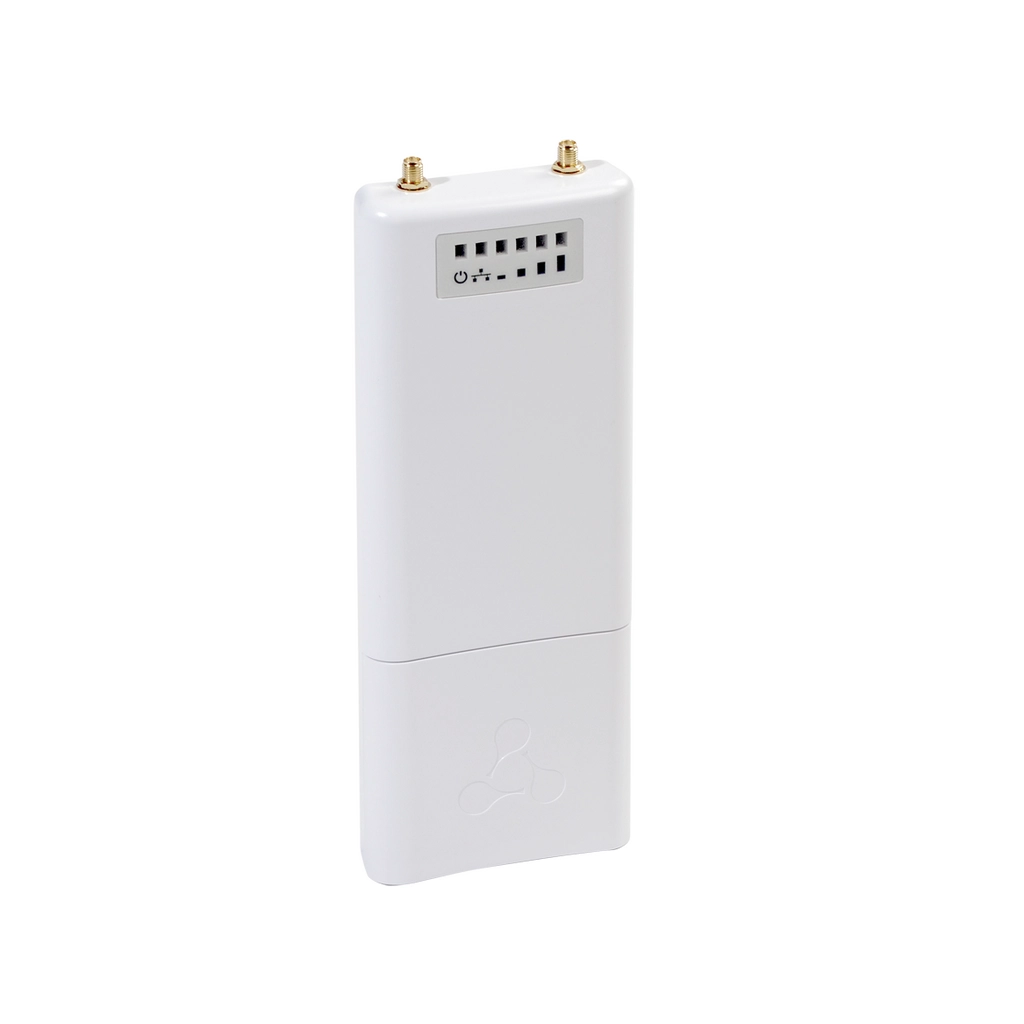

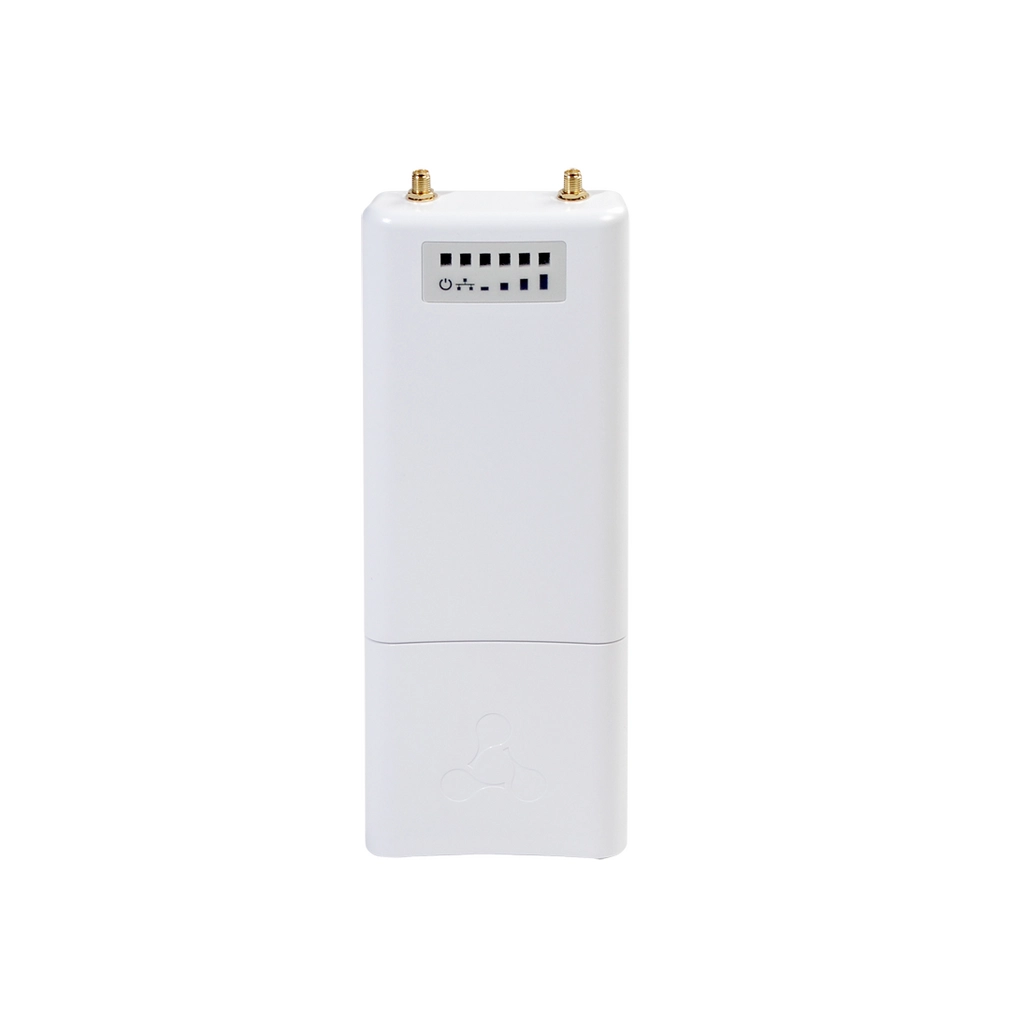

WОP-2ac-LR5 базовая станция Eltex

ЕРРРП (ТОРП)
Артикул:

WOP-2ac-LR5

Базовая станция WOP-2ac-LR5 Enterprise класса (БС) высокопроизводительное решение, поддержка 802.11 ac (5G Wi-Fi) централизованное управление и мониторинг сети

Eltex
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Возраст: 28 лет
Офис: Москва
Опыт работы с Eltex: 2 года
Бринева Анна
Дежурный сегодня
Бринева Анна

Общие параметры WOP-2ac-LR5 Eltex

Установка Outdoor
Wi-Fi MIMO 2х2
Частота 5 ГГц
В реестре Минпромторга (ТОРП) Да
Мощность передатчика до 28 дБм
Размер коробки ШхВхГ, мм 232 x 47 x 88
Вес брутто, кг 0.53

WOP-2ac-LR5 - решение, которое обеспечивает высокоскоростной и стабильный широкополосный доступ в интернет на больших расстояниях, достигая радиус до 3 км благодаря использованию секторных антенн. Имеет комбинированный порт, который обеспечивает возможность подключения станции с SFP модулем в случае необходимости.

Сравнение с базовой станцией WОP-12ac-LR

  WОP-12ac-LR
Интерфейсы – 2 порта Ethernet 10/100/1000 Base-T
– 1 порт 100/1000 Base-X (SFP) - опционально
– 6 разъемов N-типа (female) для подключения внешних
антенн
– Console (RJ-45)
WEB-интерфейс, язык есть, английский язык

Корпусное исполнение
Одним из ключевых преимуществ WOP-2ac-LR5 является его универсальность в работе с различными климатическими условиями. Устройство способно работать в широком диапазоне рабочих температур от -50°C до +65°C и обеспечивает стабильную работу даже в условиях повышенной влажности, что делает его незаменимым в самых требовательных окружениях.

  • Базовая станция с поддержкой 802.11a/n/ac (5-6 ГГц)
  • Радиоинтерфейс с поддержкой MIMO 2x2
  • До 30 одновременно подключенных клиентов на базовую станцию
  • Мощность радиомодуля до 28 дБм

Беспроводное подключение
WOP-2ac-LR5 поддерживает стандарты 802.11a/n/ac (5G Wi-Fi) и обладает высокими скоростями передачи данных до 867Мбит/c. Это позволяет клиентам получать быстрый и эффективный широкополосный доступ к сервисам Triple Play (Интернет, ТВ и голосовой трафик).

Безопасность
Устройство оснащено передовыми технологиями аутентификации WPA2 и централизованной авторизацией через RADIUS-сервер. Это гарантирует безопасность передачи данных и обеспечивает контроль доступа только для авторизованных пользователей.

Питание
Использование технологии PoE+ делает установку WOP-2ac-LR5 гибкой и удобной. Устройство может быть размещено в любом месте, независимо от наличия источника электропитания, что позволяет сократить затраты на силовые кабели и упростить процесс инсталляции.

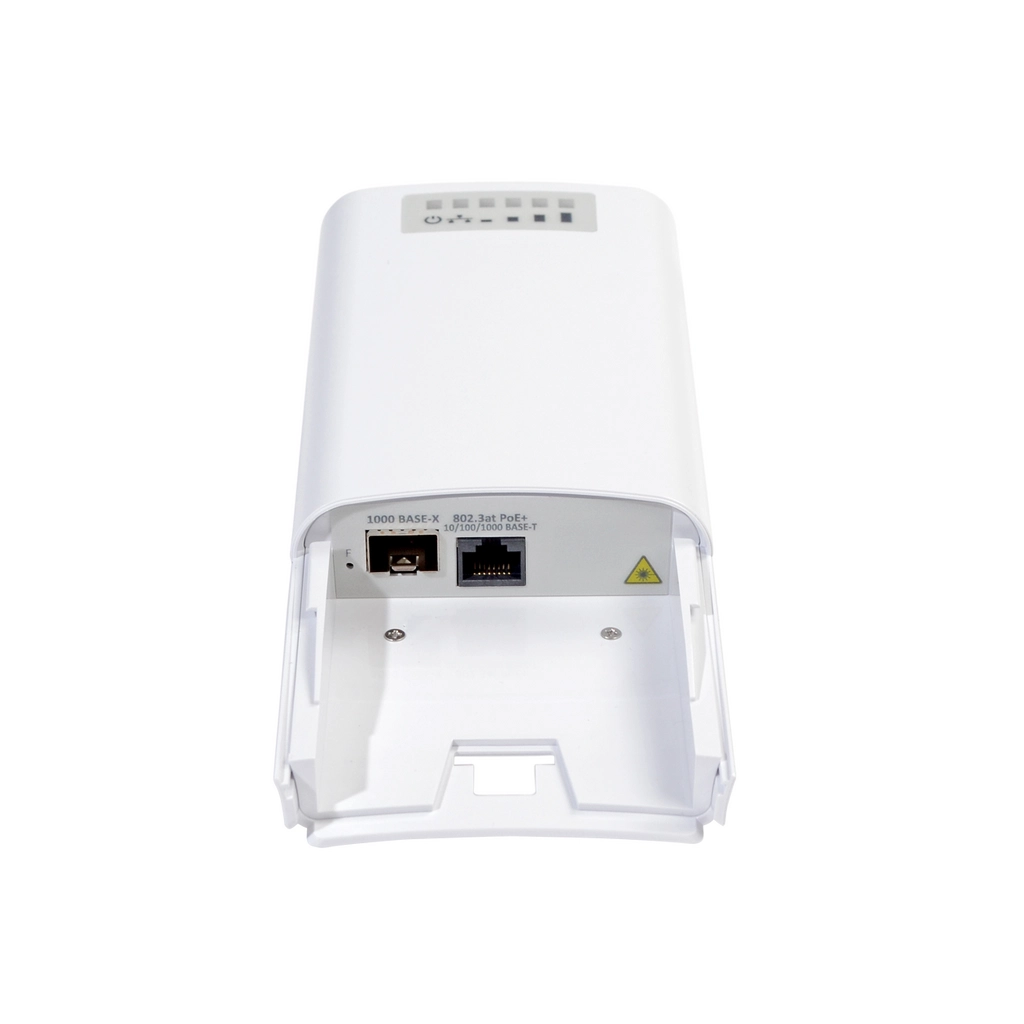

Интерфейсы
  • 1 Combo-порт 10/100/1000Base-T (Ethernet) / 100/1000Base-X (SFP)
  • 2 разъема SMA-типа (female) для подключения внешних антенн (Omni, секторная, панельная и т. д.)
  • Wi-Fi 5-6 ГГц IEEE 802.11a/n/ac
Возможности WLAN
  • Поддержка стандартов IEEE 802.11a/n/ac
  • Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
  • Приоритеты и планирование пакетов на основе WMM
  • Динамический выбор частоты (DFS)
  • Поддержка скрытого SSID
  • 4 виртуальные точки доступа
  • Поддержка MAC ACL
  • Обнаружение сторонних точек доступа
  • Поддержка APSD
  • Спектроанализатор
  • Поддержка беспроводных мостов (WDS)
  • Polling
  • Поддержка центральной фиксированной центральной частоты
Сетевые функции
  • Автоматическое согласование скорости, дуплексного режима и переключения между режимами MDI и MDI-X
  • Поддержка VLAN  (Access, Trunk, General)
  • Маппинг VLAN
  • DHCP-клиент
  • Поддержка NTP
  • Поддержка Syslog
  • DHCP snooping
  • IGMP snooping (с возможностью ограничения количества групп)
  • Фильтрация BPDU
Функции QoS
  • Ограничение пропускной способности для каждого SSID
  • Ограничение скорости для клиента на каждом SSID
  • Изменение параметров WMM для радиоинтерфейса
  • Поддержка приоритизации по CoS, DSCP и VLAN ID
Безопасность
  • Централизованная авторизация через RADIUS-сервер (WPA/WPA2 Enterprise)
  • Шифрование WPA/WPA2
  • 64/128/152-битное WEP-шифрование данных
Параметры беспроводного интерфейса
  • Частотный диапазон 5150–6160 МГц
  • Модуляция BPSK, QPSK, 16QAM, 64QAM, 256QAM
  • Поддержка MIMO 2х2
  • Ширина полосы: 5, 10, 20, 40, 80 МГц
Рабочие каналы1
  • 802.11a/n/ac: 32-230 (5150–6160 МГц)
Скорость передачи данных2
  • 802.11a: до 54 Мбит/с
  • 802.11n: до 300 Мбит/с
  • 802.11ac: до 867 Мбит/c
Чувствительность приемника
  • 5-6 ГГц: до -94 дБм
Максимальная мощность передатчика1
  • 5-6 ГГц: 24 дБм (28 дБм)3
Конфигурирование
  • Удаленное управление по Telnet, SSH
  • Web-интерфейс
  • CLI
  • NETCONF
  • SNMP
Физические характеристики
  • Потребляемая мощность не более 6,5 Вт (16 Вт)3
  • 32 MБ Flash
  • 128 MБ RAM
  • Питание: PoE+ 48В/56В (IEEE 802.3at-2009)
  • Рабочая температура от -45 до +65 °С
  • Степень защиты IP55
  • Вес: 0,33 кг (0,39 кг)3
  • Размеры (Ш x В x Г): 88 x 232,5 x 47 мм

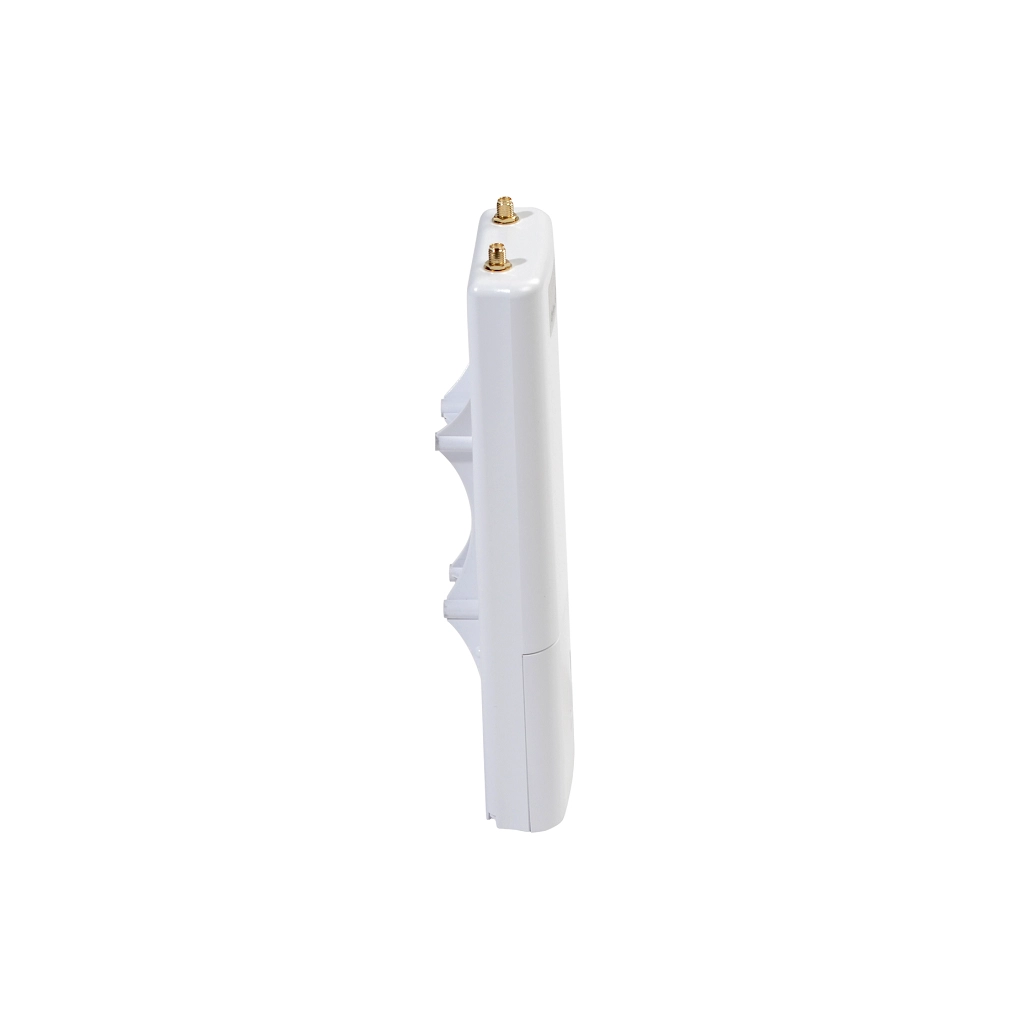

  • Крепление на мачту

Количество каналов и значение максимальной выходной мощности будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ac. Реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять факторы окружающей среды.
Для WOP-2ac-LR5 rev.B
WOP-2ac-LR5
Базовая станция WOP-2ac-LR5, 24 дБм, 5GHz; MIMO 2х2; 1 порт 10/100/1000 Base-T, 1 разьем под SFP модуль, 2 разьема SMA для подключения антенны, 48 В DC-PoE, дальность до 3 км
Крепеж
Крепеж
Кабель для подключения к локальной сети (RJ-45/RJ-45)
Кабель для подключения к локальной сети (RJ-45/RJ-45)
Руководство по эксплуатации (по запросу поставляется на CD-диске)
Руководство по эксплуатации (по запросу поставляется на CD-диске)
Сертификат
Сертификат
Паспорт
Паспорт
Провод заземления
Провод заземления
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания, WOP-2ac-LR5 (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
[ для нового оборудования ]
до 2 лет +15% от цены оборудования
EW-WOP-2ac-LR5-2Y
до 3 лет +25% от цены оборудования
EW-WOP-2ac-LR5-3Y
до 5 лет +40% от цены оборудования
EW-WOP-2ac-LR5-5Y
Продление гарантийного обслуживания, WOP-2ac-LR5 (используется при покупке для ранее приобретенного оборудования)
[ для уже купленного оборудования ]
на 1 год +12% от цены оборудования
EW-WOP-2ac-LR5-1Y
Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - WOP-2ac-LR5 - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
1 год +6% от цены оборудования
SC-WOP-2ac-LR5-B-1Y
3 года +15% от цены оборудования
SC-WOP-2ac-LR5-B-3Y
5 лет +32% от цены оборудования
SC-WOP-2ac-LR5-B-5Y
Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, WOP-2ac-LR5 (услуга оказывается при наличии действующей гарантии)
1 год +30% от цены оборудования
NBS-WOP-2ac-LR5-1Y
3 годa +75% от цены оборудования
NBS-WOP-2ac-LR5-3Y
5 лет +93,75% от цены оборудования
NBS-WOP-2ac-LR5-5Y
Обучение в Академии Eltex
Базовый курс Академии Eltex: Использование коммутаторов Eltex
Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
[WEP| WOP] Виртуальные точки доступа
Зачастую в крупной коммерческой организации оказывается недостаточно одной беспроводной сети для покрытия комплекса их требований.

Например, популярной моделью является создание на территории заказчика свободной для подключения гостей компании к услуге «Интернет» беспроводной сети, а также реализация ряда безопасных зашифрованных сетей доступа, защищенных паролями для внутреннего использования в компании. Установка дополнительных точек доступа является весьма затратным решением. Точки доступа WEP(WOP)-12AC предоставляют возможность организации нескольких беспроводных сетей в одном устройстве. Эти сети называются виртуальными точками доступа.

Для настройки виртуальной точки доступа вам необходимо перейти в меню VAP в WEB интерфейсе устройства. Как вы знаете, точки доступа WEP(WOP)-12AC имеют 2 физических беспроводных интерфейса. Для каждого физического интерфейса можно определить по 16 виртуальных точек доступа. На каждом физическом интерфейсе по умолчанию включены по одной виртуальной точке доступа. Выключить их можно только при помощи выключения самого физического интерфейса. Все остальные виртуальные точки доступа по умолчанию не активны и могут быть отключены независимо от физического интерфейса. Само собой разумеется, что при выключенном физическом интерфейсе все виртуальные точки доступа, привязанные к нему, также неактивны.

Для каждой виртуальной точки доступа можно настроить ее имя (SSID), номер VLAN, режим безопасности, режим аутентификации по MAC адресу, а также некоторые дополнительные опции. Имя виртуальной точки доступа является уникальным и идентифицирует ее в беспроводной сети. Имя представляет из себя строку с максимальным числом символов: 32. Например, можно установить имя для гостевой виртуальной сети: «CompanyName-Guest», а для внутренней рабочей сети «Company Name-Work».

Назначение VLAN для виртуальной точки доступа будет означать, что из вышестоящей сети провайдера в данную беспроводную сеть будет попадать трафик только из этого VLAN, а на трафик, идущий из беспроводной сети в сеть провайдера будет назначаться тег, соответствующий установленному VLAN. Трафик между точкой доступа и беспроводными клиентами всегда идет в нетегированном виде.

В каждой виртуальной точке доступа существует возможность настройки собственного режима безопасности. Есть 3 режима:

  1. None – открытый режим, при котором любой клиент может подключиться к виртуальной точке доступа не вводя авторизационные данные. Трафик беспроводной сети при этом не шифруется. К примеру, данный режим можно использовать в гостевой сети, для того, чтобы любой гость компании мог беспрепятственно подключиться к услуге «Интернет», не соприкасаясь с внутренней рабочей сетью компании.
  2. WPA Personal – режимсертификации устройств беспроводной связи, при котором клиент авторизуется на точке доступа. При этом клиент должен ввести ключ доступа для авторизации в сети, а весь клиентский трафик будет зашифрован. При установке этого режима безопасности на выбор предоставляется 2 версии протоколов: WPA-TKIP и усовершенствованная модель WPA2-AES. Логично, что еще одним обязательным полем ввода является непосредственно ключ (пароль), который клиент должен будет указать при авторизации на точке доступа. Ключ представляет из себя строку, включающую от 8 до 63 символов. Настоятельно рекомендуем использовать пароли, состоящие из комбинации букв в различном регистре, а также цифр. Установка простого пароля, формата «1234567890» делает бессмысленным любой режим безопасности.
  3. WPA Enterprise – режим сертификации устройств беспроводной связи, при котором клиент авторизуется на централизованном RADIUS сервере. Для настройки данного режима безопасности требуется указать параметры RADIUS сервера (возможно использование до 4 RADIUS серверов одновременно, но с указанием одного активного на данный момент). Также, как и в случае с режимом WPA Personalтребуется указать версии протоколов режима безопасности и ключи для каждого RADIUS сервера. Для еще большего обеспечения безопасности существует возможность указывать списки MACадресов клиентов, которые могут подключаться к конкретной точке доступа. При этом списки разрешенных адресов клиентов можно хранить, как на самой точке доступа, выбирая в селекторе «MACAuthType»опцию «Local», так и на RADIUSсервере, соответственно, выбрав опцию «RADIUS».

Результатом настроек является широкий набор виртуальных точек доступа с различными именами, VLAN, режимами безопасности и паролями, реализованных на одном физическом устройстве: WEP(WOP)-12AC.

Источник:
docs.eltex-co.ru

[WEP| WOP] WEP-12ac/WOP-12ac/WOP-12ac-LR. Настройка QoS
Рекомендуемый порядок действий по настройке.

1. Создание и настройка Class Map

Перейдите на вкладку "Class Map". В поле "Class Map Name" введите название класса, в поле "Match Layer 3 Protocol" выберите протокол и нажмите кнопку "Add Class Map".

В созданном классе укажите характиристики трафика, в зависимости от которых он будет попадать в созданный класс. В качестве характеристик  можно использовать следующие параметры:

  • протокол;
  • ip адрес источника;
  • ip адрес назначения;
  • номер порта источника;
  • номер порта назначения;
  • значение поля EtherType;
  • значение поля CoS;
  • MAC адрес отправителя;
  • MAC адрес назначения;
  • vlan;
  • приоритет DSCP;
  • приоритет (precedence) IP-сегмента;
  • тип обслу́живания (Type of Service).

При включенной галочке "Match Every" трафик будет отнесен к данному классу независимо от содержания полей в его заголовке.

2. Создание и настройка Policy Map

Перейдите на вкладку "Policy Map". В поле "Policy Map Name" введите название класса  и нажмите кнопку "Add Policy Map".

В новый Policy Map необходимо добавить созданные ранее классы, а также указать какую операцию необходимо выполнить с трафиком этого класса.

Возможные операции над типом трафика:

  • Policy Simple – упрощенная настройка, при которой задаются два параметра:
    • Committed Rate – гарантированная скорость передачи для данного вида трафика;
    • Committed Burst – ограничение скачков трафика;
  • Send – при установленном флаге все пакеты соответствующего потока трафика будут переданы;
  • Drop – при установленном флаге все пакеты соответствующего потока трафика будут отброшены;
  • Mark Class Of Service – при установленном флаге все пакеты соответствующего потока трафика будут маркироваться заданным значением CoS (целое число от 0 до 7);
  • Mark IP Dscp – при установленном флаге все пакеты соответствующего потока трафика будут маркироваться заданным значением IP-DSCP. Значение можно выбрать из списка или указать;
  • Mark IP Precedence – при установленном флаге все пакеты соответствующего потока трафика будут маркироваться заданным значением IP Precedence (целое число от 0 до 7).

3. Использование очередей на вкладке QoS

В подменю «QoS» настраиваются функции обеспечения качества обслуживания (Quality of Service) для каждого радиоинтерфейса. QoS используется для обеспечения минимальных задержек при передаче голоса по IP (VoIP), видео в режиме реального времени и других сервисов, чувствительных ко времени передачи

В зависимости от потребностей выбирается один из шаблонов с предопределенными параметрами EDCA:

  • Default – настройки по умолчанию;
  • Optimized for Voice – оптимальные настройки для передачи голоса;
  • Custom – пользовательские настройки;

На вкладке QoS приведены 2 таблицы:

  • AP EDCA parameters - таблица настроек параметров точки доступа (трафик передается от точки доступа  к клиенту);
  • Station EDCA parameters - таблица настроек параметров станции клиента (трафик передается от станции клиента к точки доступа).

В таблицах настраиваются следующие параметры:

  • AIFS – Arbitration Inter-Frame Spacing, определяет время ожидания кадров (фреймов)данных, измеряется в слотах, принимает значения (1-15);
  • cwMin – начальное значение времени ожидания перед повторной отправкой кадра, задается в миллисекундах, принимает значения 1, 3, 7, 15, 31, 63, 127, 255, 511, 1023. Значение cwMin не может превышать значение cwMax;
  • cwMax – максимальное значение времени ожидания перед повторной отправкой кадра, задается в миллисекундах, принимает значения 1, 3, 7, 15, 31, 63, 127, 255, 511,1023. Значение cwMax должно быть больше значения cwMin;
  • Max. Burst Length – параметр используется только для данных, передаваемых от точки доступа к станции клиента. Максимальная длина пакета, разрешенная для очередей в беспроводной сети, принимает значения 0-999;
  • TXOP Limit – параметр используется только для данных, передаваемых от станции клиента к точки доступа. Возможность передачи – интервал времени, в миллисекундах, когда клиентская WME-станция имеет право инициировать передачу данных по беспроводной среде к точке доступа, максимальное значение 65535 миллисекунд.

Трафик попадает в одну из очередей в зависисмости от приоритета DSCP. Например, очереди Data 0 (Voice) соответсвует приоритет DSCP 56 (cs7), Data 1 (Video) соответсвует приоритет DSCP 40 (cs5),
Data 2 (Best Effort) соответсвует приоритет DSCP 0 (cs0), Data 3 (Background) соответсвует приоритет DSCP 16 (cs2).

Таким образом, чтобы использовать различные очереди для разных типов трафика на ТД необходимо выполнить следующие настройки:

  • создаем на вкладке Class Map классы, которые в зависимости от своих характеристик (например порт источника, порт получателя) будут попадать в определенный класс;
  • добавляем созданные классы в Policy Map. Для каждого класса включаем функцию Send и маркировку трафика по DSCP. При необходимости в настройках Policy также можно указать гарантированную полосу пропускания и ограничение скачков трафика;
  • назначаем созданный Class Map на VAP.

Физически обработка трафика в зависисмости от очереди происходит следующим образом:
Пакеты, попавшие в определенную очередь по приоритету DSCP, отправляются через значение cwMin. Если на отправленный пакет не было получено ACK, то он отправляется повторно через cwMin+AIFS. И так до тех пор, пока не будет достигнуто значение cwMax.



Источник:
docs.eltex-co.ru

[WEP| WOP] WEP-12ac/WOP-12ac/WOP-12ac-LR/SoftWLC. Настройка NTP. Синхронизация времени.
Рекомендуемый порядок действий:

1. Установка NTP на сервер

Выполните команду:
apt-get install ntp

2. Конфигурация NTP

В файле /etc/ntp.conf необходимо указать адреса основного и резервных NTP-серверов (по умолчанию используются сервера ubuntu).
Пример конфигурации:

# Specify one or more NTP servers.
# Use servers from the NTP Pool Project. Approved by Ubuntu Technical Board
# on 2011-02-08 (LP: #104525). See https://www.pool.ntp.org/join.html for
# more information.

server 0.ubuntu.pool.ntp.org
server 1.ubuntu.pool.ntp.org
server 2.ubuntu.pool.ntp.org
server 3.ubuntu.pool.ntp.org

# Use Ubuntu's ntp server as a fallback.
server ntp.ubuntu.com

Адреса в блоке:

server 0.ubuntu.pool.ntp.org
server 1.ubuntu.pool.ntp.org
server 2.ubuntu.pool.ntp.org
server 3.ubuntu.pool.ntp.org
необходимо заменить на адреса реальных NTP серверов, с которыми будет синхронизироваться контроллер.
С сервера, на котором установлен контроллер, должен быть доступ до указанных NTP серверов.
Если доступ до NTP серверов отсутствует, вместо их адресов можно прописать строку:
server 127.127.1.0
В этом случае сервер будет раздавать точкам свое собственное время.

После внесения изменения в конфигурацию необходимо перезапустить процесс:
service ntp restart

3. Ручной запуск синхронизации

Если необходимо выполнить синхронизацию вручную, остановите процесс ntpd:
service ntp stop
И выполните команду, указав адрес NTP сервера:
ntpdate <yourntpserver>
Для сохранения текущего системного времени в аппаратное:
hwclock --systohc
Затем запустите процесс снова:
service ntp start

4. Настройка часового пояса

Проверить текущий часовой пояс можно командой:
cat /etc/timezone
Если при установке системы был неправильно выбран часовой пояс, его можно изменить  командой:
dpkg-reconfigure tzdata
После чего перезапустите NTP:
service ntp restart
Сохраните текущее системное время в аппаратное:
hwclock --systohc

5. Настройка системного времени на точках доступа

Выделите точку доступа в дереве объектов.
Откройте вкладку "Конфигурация/Системное время" и нажмите кнопку "Редактировать". Установите следующие значения параметров:
NTP enabled - on;
Address type - IPv4;
IPv4 address - <IP адрес SoftWLC>;
а также выберите временную зону (time zone) и необходимость перехода на летнее время (Daylight Time Saving mode).
После этого нажмите кнопки "Принять" и "Сохранить", чтобы настройка сохранилась в энергонезависимую память устройства.



Источник:
docs.eltex-co.ru

[WEP| WOP] Очистка таблицы радио окружения на точке доступа
Очистить таблицу радио окружения на точке доступа (WEP-12ac, WOP-12ac) для получения актуальной информации можно двумя способами:

1. Через web-интерфейс точки доступа.

На вкладке "Rogue AP Detection" нажмите кнопку "Delete old".

2. Через CLI точки доступа.

Для этого воспользуйтесь командой:

set rfscan all clear 1

Источник:
docs.eltex-co.ru

На данный товар не оставлено ни одного отзыва.

Будьте первым!
Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
Ваш браузер сильно устарел.
Обновите его до последней версии или используйте другой более современный.
Пожалуйста, завершите проверку безопасности!
0
Корзина
Наименование Артикул Количество Сравнить
