WОP-3ax-LR5 - устройство нового поколения Wi-Fi 6, предназначенное для организации БШПД-сети в массивах частной застройки. Предоставляет широкополосный доступ в интернет клиентам на больших расстояниях и сервисы Triple Play. Является незаменимым решением для организации беспроводной сети в различных климатических условиях - в широком диапазоне рабочих температур и высокой влажности, с возможностью подключения к двум разъёмам SMA-типа (female) различных антенн (Omni, секторная, панельная и т.д.).

Отгрузка в день заказа

Гарантия 12 месяцев

Доступен к заказу

Акименко Евгений (Новосибирск)

Бадер Дарья (Новосибирск)

Бекетов Максим (Новосибирск)

Браун Захар (Новосибирск)

Бубенов Максим (Новосибирск)

Буйнич Алексей (Новосибирск)

Дашкина Ксения (Новосибирск)

Камышников Григорий (Новосибирск)

Карлина Виктория (Новосибирск)

Кириллова Маргарита (Новосибирск)

Козлов Дмитрий (Новосибирск)

Ломоносова Екатерина (Новосибирск)

Макаревич Евгений (Новосибирск)

Монтоев Анатолий (Новосибирск)

Мосин Михаил (Новосибирск)

Передерин Сергей (Новосибирск)

Репьюк Алексей (Новосибирск )

Самойлов Иван (Новосибирск)

Сидоренко Никита (Новосибирск)

Трифонов Артем (Новосибирск)

Ударцев Евгений (Новосибирск)

Шаяхметов Илья (Новосибирск)

e.akimenko@eltexcm.ru

+7 (913) 012 2569

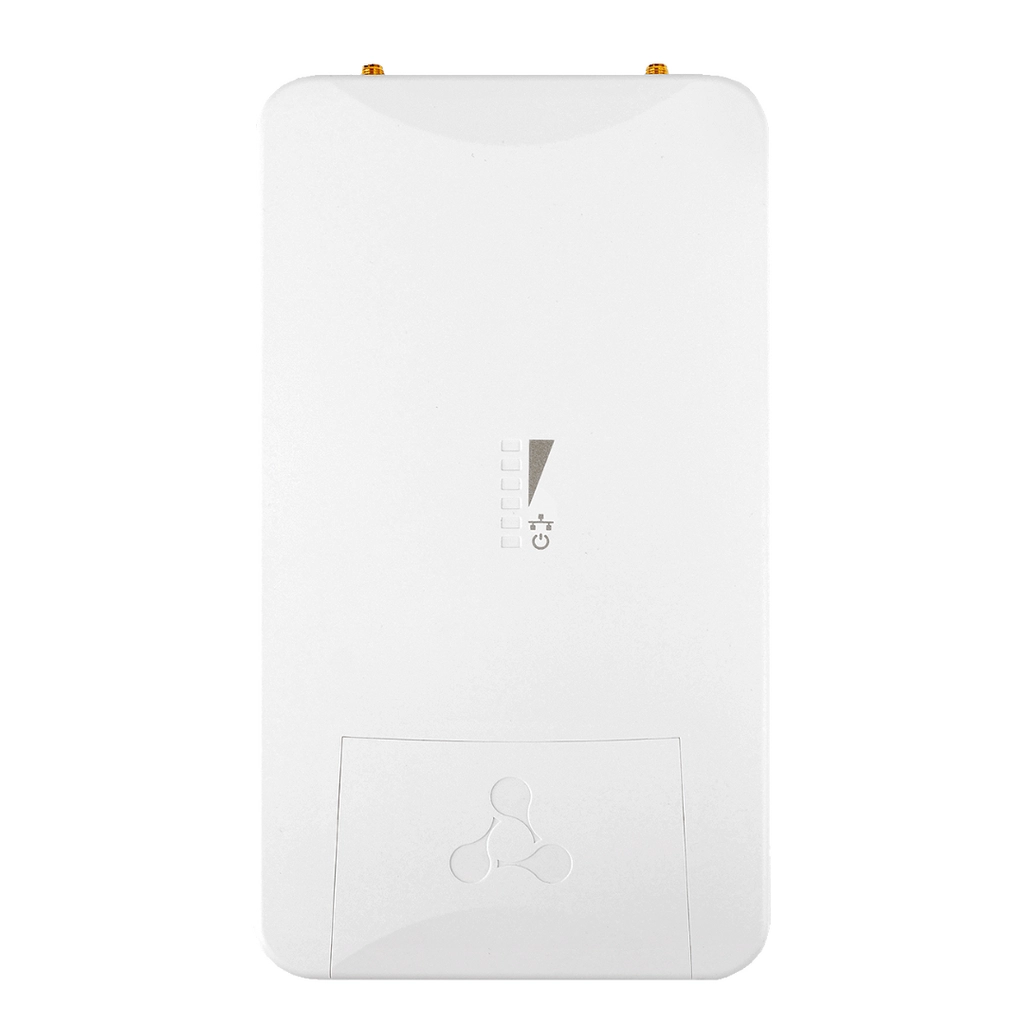

Базовая станция

Eltex WОP-3ax-LR5 — устройство нового поколения Wi-Fi 6, предназначенное для организации БШПД-сети в массивах частной застройки. WОP-3ax-LR5 позволяет обеспечить широкополосный доступ в Интернет клиентам на больших расстояниях и предоставить сервисы Triple Play. Устройство является незаменимым решением для организации беспроводной сети в различных климатических условиях — в широком диапазоне рабочих температур и высокой влажности, с возможностью подключения различных типов секторных антенн.

Масштабируемость решения

Базовая станция WОP-3ax-LR5 — новейшее гибкое решение, обеспечивающее большую зону покрытия сети за счет мощности передатчика (до 27 дБм) и использования секторных антенн. Благодаря высокой производительности аппаратной платформы, возможностям масштабирования и интуитивно понятному интерфейсу можно легко и быстро разворачивать беспроводную IT-инфраструктуру.

Беспроводное подключение
Благодаря поддержке стандарта IEEE 802.11aх базовая станция WОP-3ax-LR5 обеспечивает скорость передачи данных до 2402 Мбит/c.
Использование технологии MU-MIMO и секторных антенн позволяет сделать WОP-3ax-LR5 универсальным решением для организации БШПД-сетей.

Производительность

Для стабильной и непрерывной работы устройства используются высокопроизводительные процессоры, позволяющие добиться высоких показателей в скорости обработки данных и наилучшей эффективности работы по технологии FBWA (фиксированного широкополосного беспроводного доступа).

Безопасность
Для обеспечения безопасного соединения предусмотрены современные технологии аутентификации. Используется шифрование WPA3, а также централизованная авторизация через RADIUS-сервер (802.1X WPA3 Enterprise).
Для управления базовой станцией предусмотрено разделение прав доступа по ролям с возможностью аутентификации по локальной учетной записи, а также через RADIUS-сервер.

Питание

Технология PoE+ дает возможность установки оборудования в любых местах, независимо от расположения источника электропитания, позволяет экономить на стоимости силовых кабелей и делает инсталляцию простой и не требующей больших затрат времени.

Схема применения

Комфортная гарантия и поддержка Узнать больше

Интерфейсы

1 Combo-порт 10/100/1000BASE-T (RJ-45)/ 100/1000BASE-X (SFP)
2 разъема SMA-типа (female) для подключения внешних антенн (Omni, секторная, панельная и т. д.)
Wi-Fi 5 ГГц IEEE 802.11a/n/ac/ax

Возможности WLAN

Поддержка стандартов IEEE 802.11a/n/ac/ax
Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
Приоритеты и планирование пакетов на основе WMM
Динамический выбор частоты (DFS)
Режим точки доступа (AP-PTP/AP-PMP)
Режим клиента (STA)
Автоматическое определение расстояния
Поддержка скрытого SSID
Поддержка MAC ACL
Обнаружение сторонних точек доступа
Поддержка APSD
Ограничение списка каналов
Спектроанализатор
Поддержка фиксированной центральной частоты
Поддержка TDD
Юстировка

Сетевые функции

Автоматическое согласование скорости и дуплексного режима
Поддержка VLAN (Access, Trunk, General)
Поддержка Management VLAN
DHCP-клиент
Поддержка VLAN Mapping
Поддержка Loopback Detection
Поддержка MVR
Поддержка NTP
Поддержка Syslog
Поддержка DHCP snooping
Поддержка IGMP snooping (с возможностью ограничения количества групп)
Поддержка ограничения количества изученных MAC-адресов (MAC-learning)
Фильтрация BPDU
Поддержка IPv6
Поддержка LLDP
Поддержка Ping Watchdog

Функции QoS

Ограничение пропускной способности
Изменение параметров WMM для радиоинтерфейса
Поддержка приоритизации по 802.1p, DSCP и VLAN ID
Поддержка приоритизации трафика на основании MAC/IP-адреса

Безопасность

Централизованная авторизация через RADIUS-сервер (802.1X WPA/WPA2/WPA3 Enterprise)
Шифрование WPA/WPA2/WPA3/OWE
Авторизация через RADIUS-сервер при входе на устройство

Конфигурирование

Удаленное управление по Telnet, SSH
Web-интерфейс
CLI
NETCONF
SNMP

Параметры беспроводного интерфейса

Частотный диапазон 5150–5975 МГц
Модуляция BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
Поддержка MU-MIMO 2×2
Поддержка OFDMA
Ширина полосы: 5, 10, 20, 40, 80, 160 МГц
Выбор канала с шагом 5 МГц

Рабочие каналы¹

802.11a/n/ac/ax: 32–193 (5150–5975 МГц)

Скорость передачи данных²

802.11ax: 2402 Мбит/c

Максимальная мощность передатчика¹

5 ГГц: 27 дБм

Чувствительность приемника

5 ГГц: до -95 дБм

Физические характеристики

Потребляемая мощность: не более 13 Вт
128 MБ SPI-NAND Flash
256 MБ DDR3 RAM
Питание: PoE+ 48 В/56 В (IEEE 802.3at-2009)
Рабочая температура: от -45 до +65 °С
Степень защиты: IP55
Габариты (Ш x В x Г): 125 x 236.5 x 50.4 мм
Масса: 0.8 кг
Крепление на мачту/стену

Набор функций соответствует версии ПО 2.4.1.

¹Количество каналов и значение максимальной выходной мощности будут изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.
² Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.

Документация

Руководство по эксплуатации. Версия 2.4.4

wop-3ax-lr5_user_manual_2.4.4.pdf / 13 Mb

Предыдущие версии

Руководство по эксплуатации. Версия 2.4.1

wop-3ax-lr5_user_manual_-2.4.1.pdf / 13 Mb

Руководство по эксплуатации. Версия 2.3.0

wop-3ax-lr5_user_manual_-2.3.0.pdf / 13 Mb

Описание

Datasheet

wop-3ax-lr5_datasheet_2.4.4.pdf / 2 Mb

Предыдущие версии

Datasheet

wop-3ax-lr5_datasheet_2.4.1.pdf / 2 Mb

Datasheet

wop-3ax-lr5_datasheet_2.3.0.pdf / 2 Mb

Программное обеспечение

Сертификаты

Декларация ТР ТС

declaration-eac-wep-wop-wb-series.pdf / 890 Kb

Сертификат связи ОС-2-РД-1668

os-2-rd-1668.pdf / 2 Mb

Чертежи и 3D-модели

3D-модель WOP-3ax-LR5

wop-30l.step / 26 Mb

WOP-3ax-LR5

Базовая станция WOP-3ax-LR5, 27 дБм, 5GHz; MU-MIMO 2х2; 1 порт 10/100/1000 Base-T, 2 разьема SMA для подключения антенны, 48 В DC-PoE, дальность до 7 км
