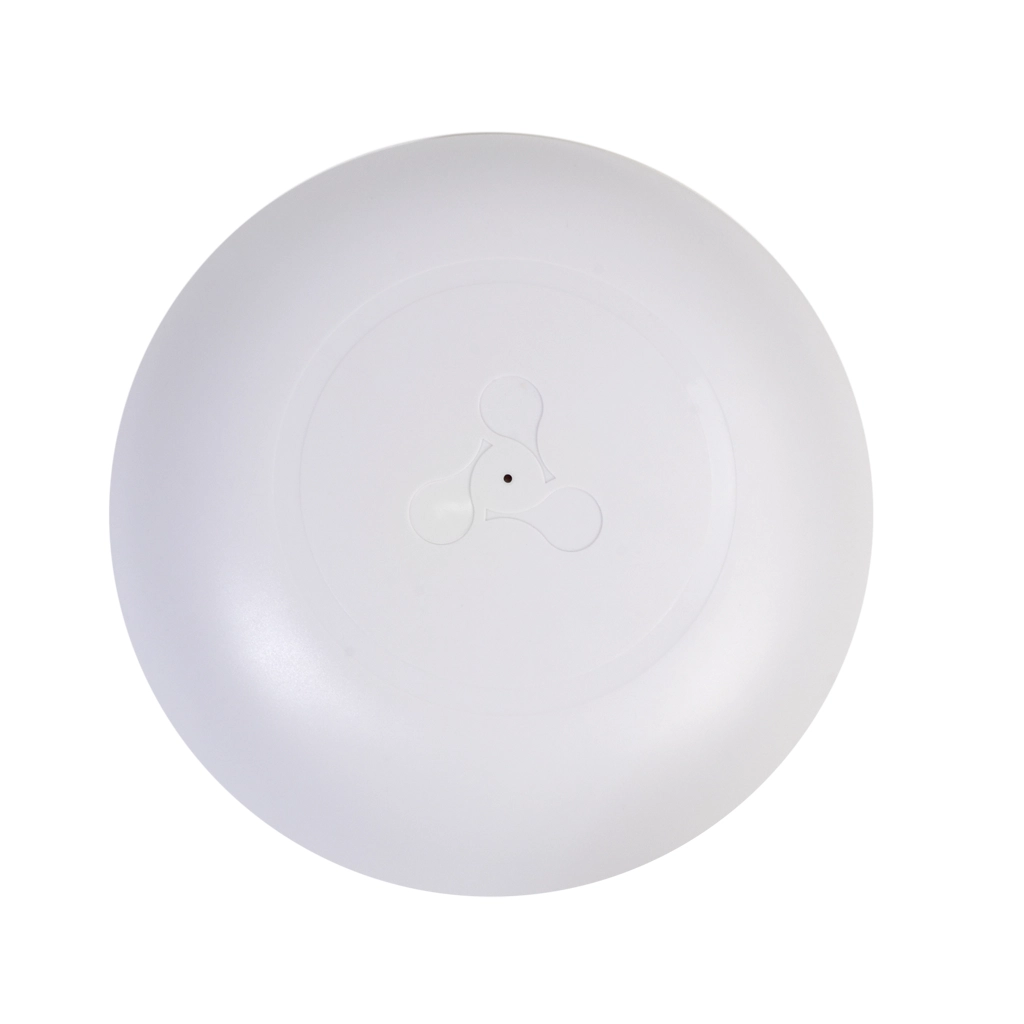

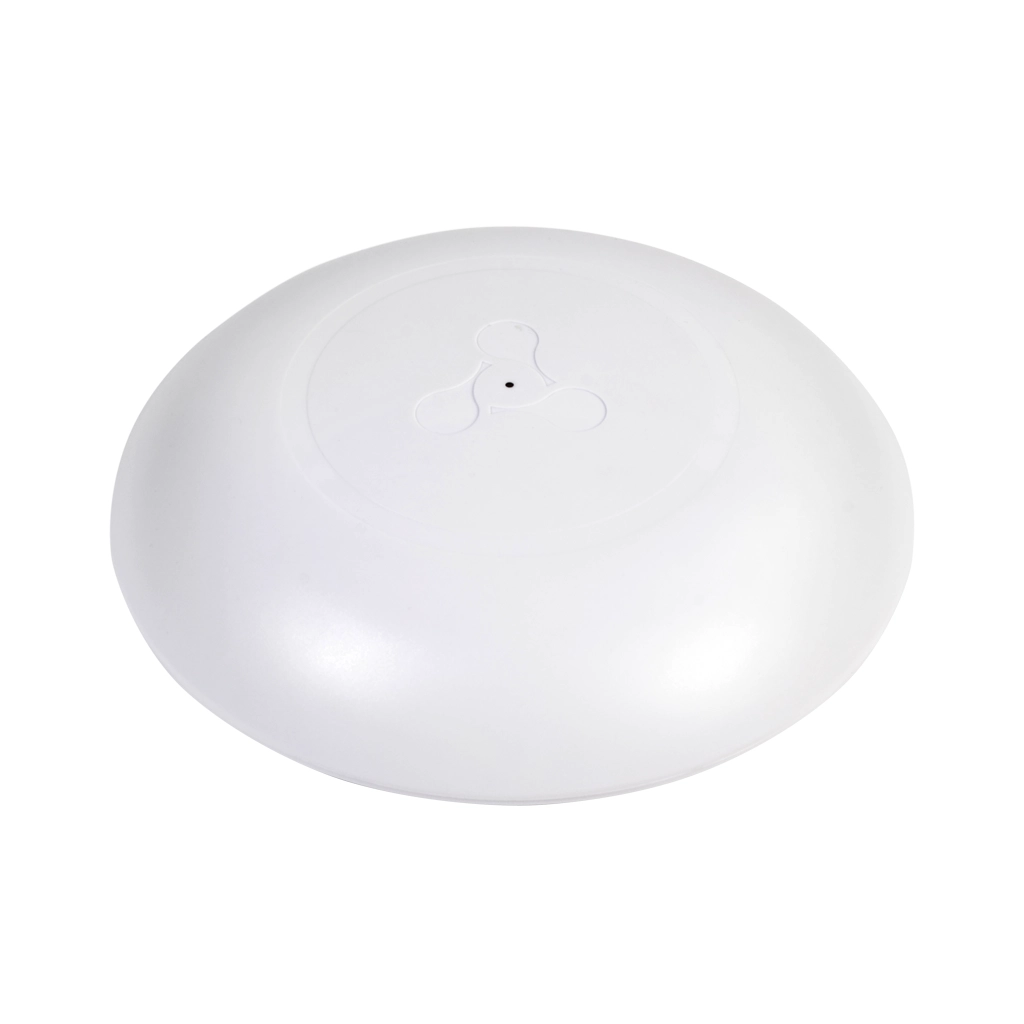

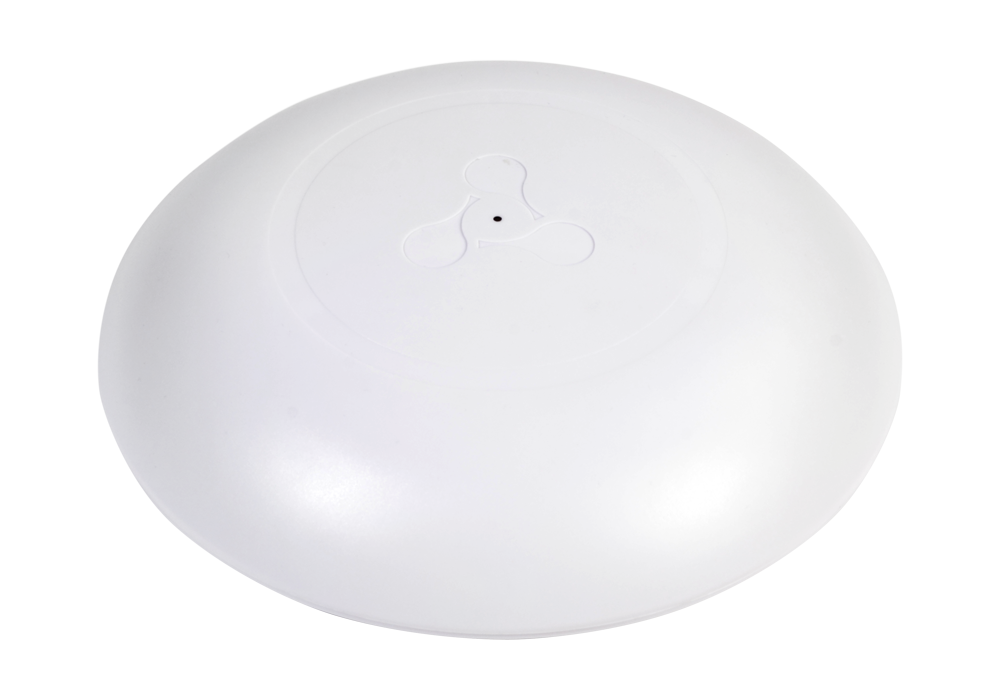

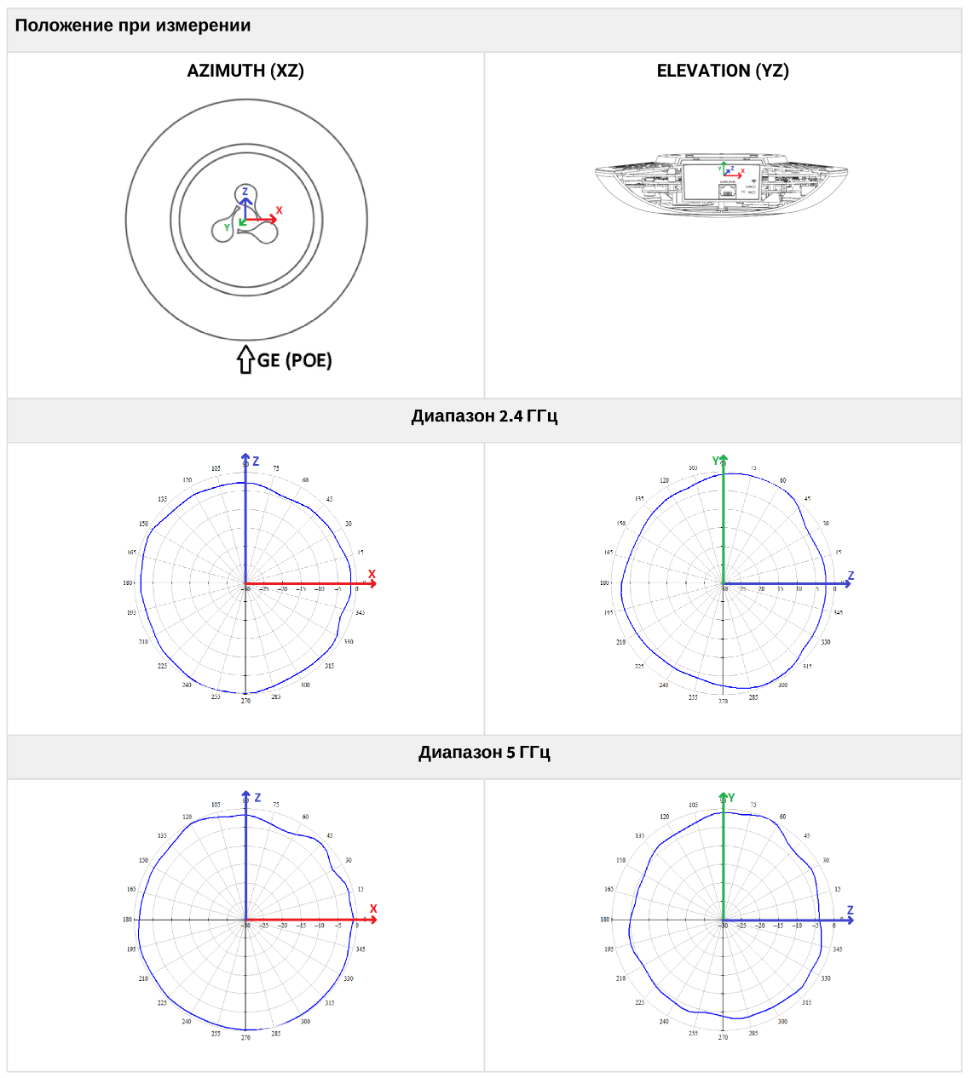

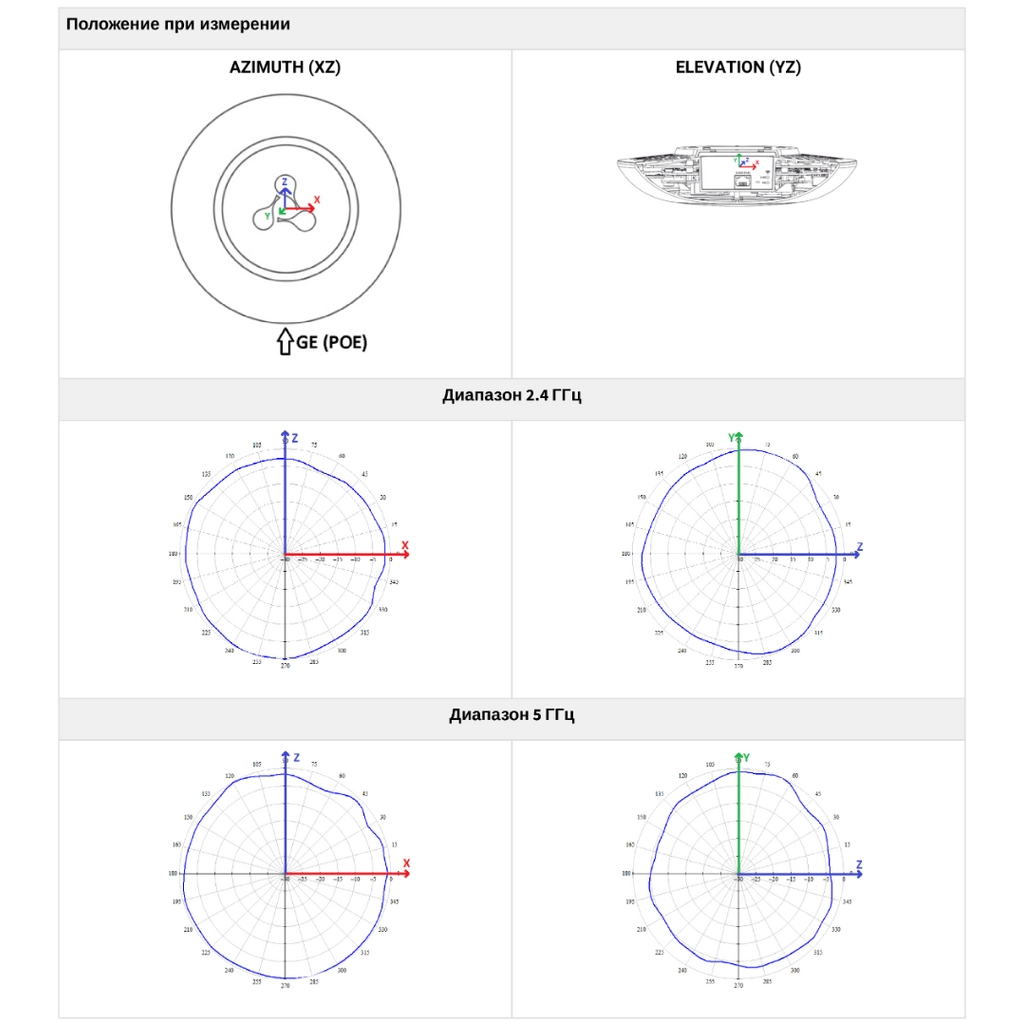

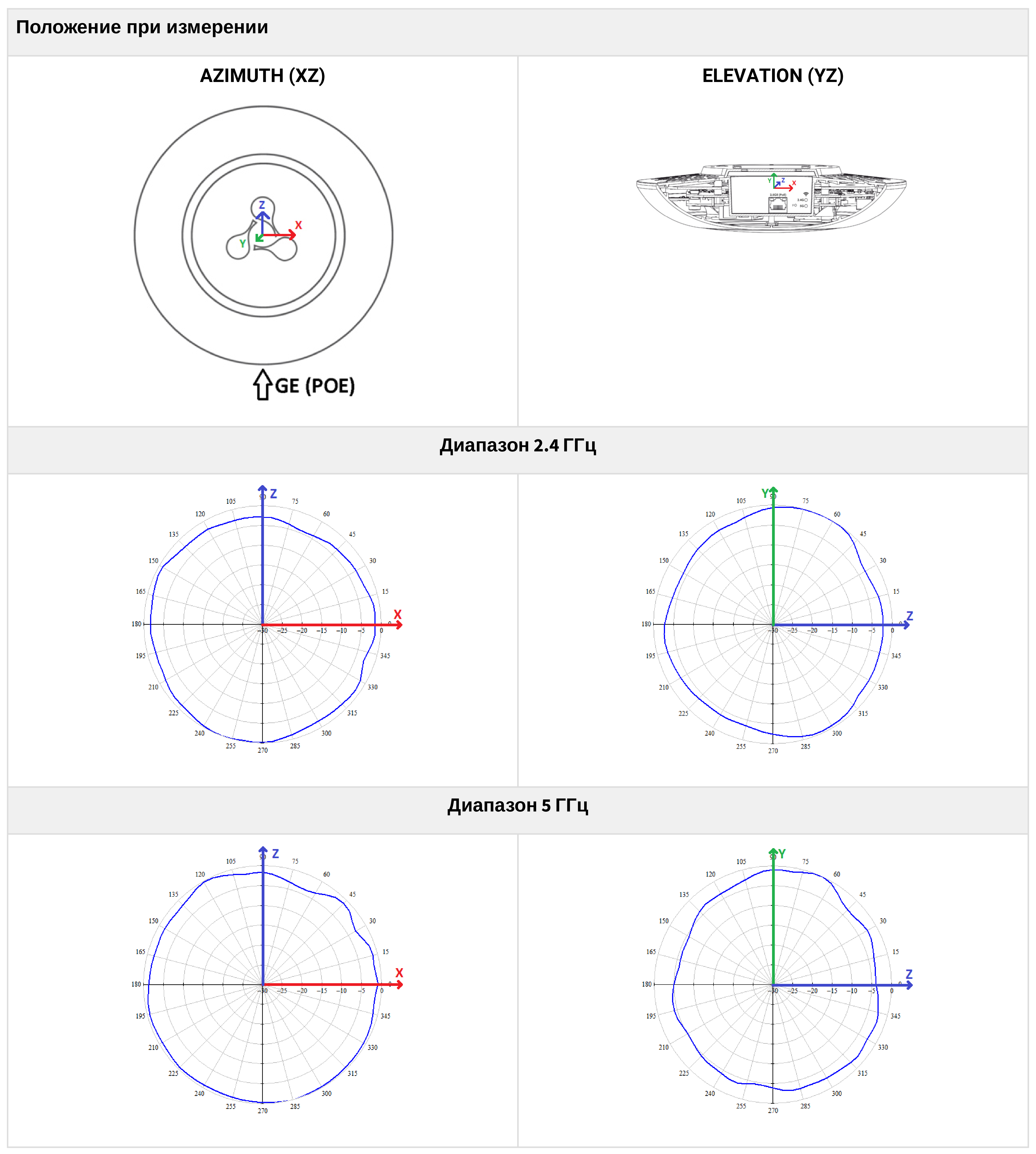

WEP-30L-Z Беспроводная точка доступа Eltex

После ввода пары логин/пароль откроется Web-интерфейс устройства.

Для того, чтобы выставить радиоканал, на котором должна работать точка доступа, перейтиде во вкладку Manage-Radio, выберите нужный радио-интерфейс (для WEP-12ac Radio 1 для работы в диапазоне 2.4ГГц, Radio 2 для работы в диапазоне 5ГГц), задайте номер канала и ширину, нажмите кнопку Update внизу страницы для применения и сохранения конфигурации. Если статический канал не будет задан, точка доступа сама выберет оптимальный канал для передачи данных исходя из текущей радиообстановки (режим auto).

Затем нужно настроить Виртуальную точку доступа (VAP). Максимальное количество- 16 VAP на один радио-интерфейс. Настройка производится в пункте меню Manage-VAP. Выберите нужный радио-интерфейс, для включения VAP отметьте VAP enabled, введите параметр SSID (так будет называться Wi-Fi сеть), для применения и сохранения настроек нажмите кнопку Update.

После выполненных операций Вы сможете подключиться к точке доступа Wi-Fi клиентом.

Обращаем Ваше внимание на то, что:

1) Для корректной работы клиента необходимо, чтобы в сети работал DHCP-сервер, который выдаст клиенту ip-адрес, либо задать ip-адрес, шлюз и маску подсети на клиенте вручную.

2) При наличии в одном широковещательном домене нескольких точек доступа, они по дефолту обьединятся в кластер, и все настройки VAP синхронизируются (конфигурация распространится на все точки доступа в кластере). Если данное поведение точки доступа нежелательно, нужно выключить режим кластера. Для этого в пункте меню Cluster нужно выставить пункт Clustering в Off и нажать кнопку Update.

3) В соответсвии с действующим законодательством РФ, необходимо идентифицировать клиента при предоставлении услуги Wi-Fi в общественных местах. Для возможности идентификации клиента необходимо установить и настроить Eltex-Portal, входящий в состав программного контроллера SoftWLC.

Об одной из важнейших функций, реализованной в WEP-12AC благодаря ее большому интеллектуальному потенциалу мы расскажем в этой статье. Речь пойдет о режиме «Кластер».

Каждый оператор связи сталкивается с проблемой экономии трудозатратпри развертывании, настройке и эксплуатации сети. Конфигурирование каждой отдельной точки доступа и последующее внесение модификаций в конфигурацию требует с одной стороны, довольно однообразной, а с другой, высококвалифицированной и ответственной работы. Режим «Кластер», поддерживаемый устройствами WEP-12AC, позволяет решить данные проблемы и в разы повысить эффективность инсталляции и управления беспроводной сетью. Используя «Кластер», Вы сможете настроить всего лишь одну точку доступа, а остальные устройства в этом сегменте сети автоматически скопируют с нее конфигурацию. При внесении изменений в одно из устройств, модификация автоматически применится ко всем WEP-12AC, входящим в кластер. Данное решение действует и при обновлении ПО устройств. «Кластер» позволяет контролируемо, один за другим произвести автоматическое обновление ПО устройств, входящих в него.

Кластером называется группа устройств, объединенных в рамках одного широковещательного домена, с синхронизируемой конфигурацией и программным обеспечением.Режим «Кластер» по умолчанию включен на WEP-12AC. Определяющим параметром режима является имя кластера, по которому происходит идентификация принадлежности устройства к данному кластеру. По умолчанию имя кластера - default. После загрузки WEP-12AC определяет, находятся ли в сети устройства, входящие в кластер с тем же именем, что и в его конфигурации. В случае, если таких устройств не найдено, то WEP-12AC начинает считать себя «мастером» кластера. Пояснение к определению «мастера» будет приведено далее. Если же WEP-12AC обнаруживает в сети устройства, принадлежащие к этому же кластеру, то она начинает процесс копирования конфигурации с мастера данного кластера. Таким образом, первое устройство, появившееся в сети с включенным режимом «Кластер», становится мастером этого кластера, а все устройства, появившиеся в сети позже, но настроенные на то же имя кластера, начинают дублирование конфигурации мастера в свои настройки. Одновременно в сети может присутствовать несколько кластеров с различными именами. Одна точка доступа может принадлежать только к одному из кластеров.

WEP-12AC объявляет о своей принадлежности к кластеру с помощью специального протокола. Устройство посылает в LAN сеть широковещательные UDP пакеты с указанием своей принадлежности к определенному кластеру. Таким образом, все точки доступа, входящие в кластер, обмениваются информацией между собой, узнают о наличии мастера в сети и его конфигурации, а мастер, в свою очередь, проводит инвентаризацию устройств и в каждый момент времени контролирует сколько устройств и с какими адресами входит в кластер.

Инсталляция

Теперь рассмотрим, как с точки зрения реальной эксплуатации можно применить данный функционал. При развертывании реальной сети Вам достаточно будет настроить определенным образом только одну точку доступа. Для того, чтобы WEP-12AC могли обмениваться между собой информацией, необходимо установить в сети DHCPсервер для раздачи сетевых адресов. Инсталляция сети сведется к нескольким пунктам:

1. Установка DHCP сервера.
2. Конфигурирование и физическое подключение одной точки доступа.
3. Физическое подключение остальных точек доступа. После установки в сеть первой точки доступа Вам будет необходимо только доставать «из коробки» новые WEP-12AC и физически включать в сеть. Они получат сетевые адреса, определят в сети мастера кластера «default» и автоматически сконфигурируются по подобию мастера, установленного первым. Таким образом, трудоемкость инсталляции сети сведется к минимуму. Также, это значительно снизит требования к квалификации инсталляторов.

Эксплуатация

Далее последует этап эксплуатации сети и тут требуется знать, что внесение модификации в конфигурацию кластера также потребует минимальных затрат. Достаточно внести изменения в конфигурацию любой точки доступа, входящей в кластер, и все остальные устройства этого кластера применят данное изменение. Повторимся: не обязательно вносить изменения именно на мастере! Достаточно переконфигурировать любую одну точку доступа в сети.

Обновление ПО

Как упоминалось ранее, включив режим «Кластер», у вас появляется возможность автоматического обновления ПО всех устройств, входящих в кластер без применения внешних систем управления и контроллеров. Для обновления ПО Вам понадобится TFTP-сервер, а также DHCP-сервер с определенной конфигурацией. Процедура обновления ПО точек доступа выглядит следующим образом:

1. Точка доступа загружается и получает адрес по DHCP. В DHCP сессии она получает от сервера в опциях 2 параметра: tftp-server и filename, где tftp-server– IPадрес сервера tftp, а filename - имя файла с расширением .manifest, содержащем информацию о ПО.
2. Далее мастер кластера на основе принятых данных начинает каждые несколько секунд производить попытку скачивания manifest файла с tftp сервера. После скачивания файла мастер анализирует информацию, содержащуюся в нем, о версии ПО и сравнивает со своей версией. Если версия ПО мастера по сравнению с предлагаемой устарела, то мастер производит скачивание файла ПО с TFTP-сервера (имя файла ПО берется из manifest-файла) и автоматически обновляется.
3. Остальные устройства в кластере видят, что мастер исчез. В кластере происходит выборка нового мастера на основании uptimeустройств. У кого он больше, тот и становится мастером. В свою очередь он также повторяет пункт 2: скачивает manifest файл, сравнивает версии ПО, обновляет ПО.
4. Цикл повторяется до тех пор, пока все устройства в кластере не обновятся до актуальной версии прошивки. Для настройки обновления Вам понадобится:

a) Разместить на tftp-сервере файл “wep12.manifest”, содержащий строку:

“VERSION=1.2.0 (2014.07.09 08:02 NOVST) wep12ac-1.2.0.tar”

где wep12ac-1.2.0.tar – имя архива, содержащего ПО для WEP-12AC.

1.2.0 (2014.07.09 08:02 NOVST) – версия ПО, содержащегося в архиве.

Версию ПО можно посмотреть в файле «version» в архиве с ПО.

б) Разместить на tftp-сервере сам архив с ПО для WEP-12AC.

в) В настройки dhcpсервера (обычно это файл dhcpd.conf) внести следующие правки:

option tftp-server-name “192.168.1.1”;

option bootfile-name “wep12.manifest”;

где «192.168.1.1» – адрес Вашего tftp-сервера, а «wep12.manifest» - имя manifest файла.

Дополнительные возможности кластера

SingleManagement IP

Для того, чтобы быстро и просто находить в сети мастера можно установить параметр Single Management IP. В этом параметре прописывается IPадрес, обратившись к которому впоследствии Вы гарантированно попадете на мастера кластера не зависимо от того, какое устройство взяло на себя мастерство.

Channel Management

Как известно, при развертывании беспроводной сети обязательным правилом является разнесение соседних точек доступа по частоте. Использование режима «Кластер» позволяет не беспокоиться об этой проблеме. Точки доступа, находящиеся в кластере, автоматически сканируют окружающую среду, выявляют соседние устройства, как входящие в кластер, так и установленные вне его. Соседствующие точки доступа в кластере договариваются между собой об использовании различных частотных каналов. Также, при выборе оптимального канала они ориентируются и на помехи, создаваемыми сторонними устройствами, не входящими в кластер. Ввиду того, что радио-обстановка меняется с течением времени, в кластере также время от времени происходит перерасчет занимаемых каналов для обеспечения наибольшего выигрыша в борьбе с радио-помехами.

Совет

В меню Cluster указывайте параметр Locationдля каждой точки доступа. Это придаст больше наглядности при анализе статистики и состояния кластера, информация о которых в достаточном количестве приводится в различных подменю меню Cluster в WEB интерфейсе.
