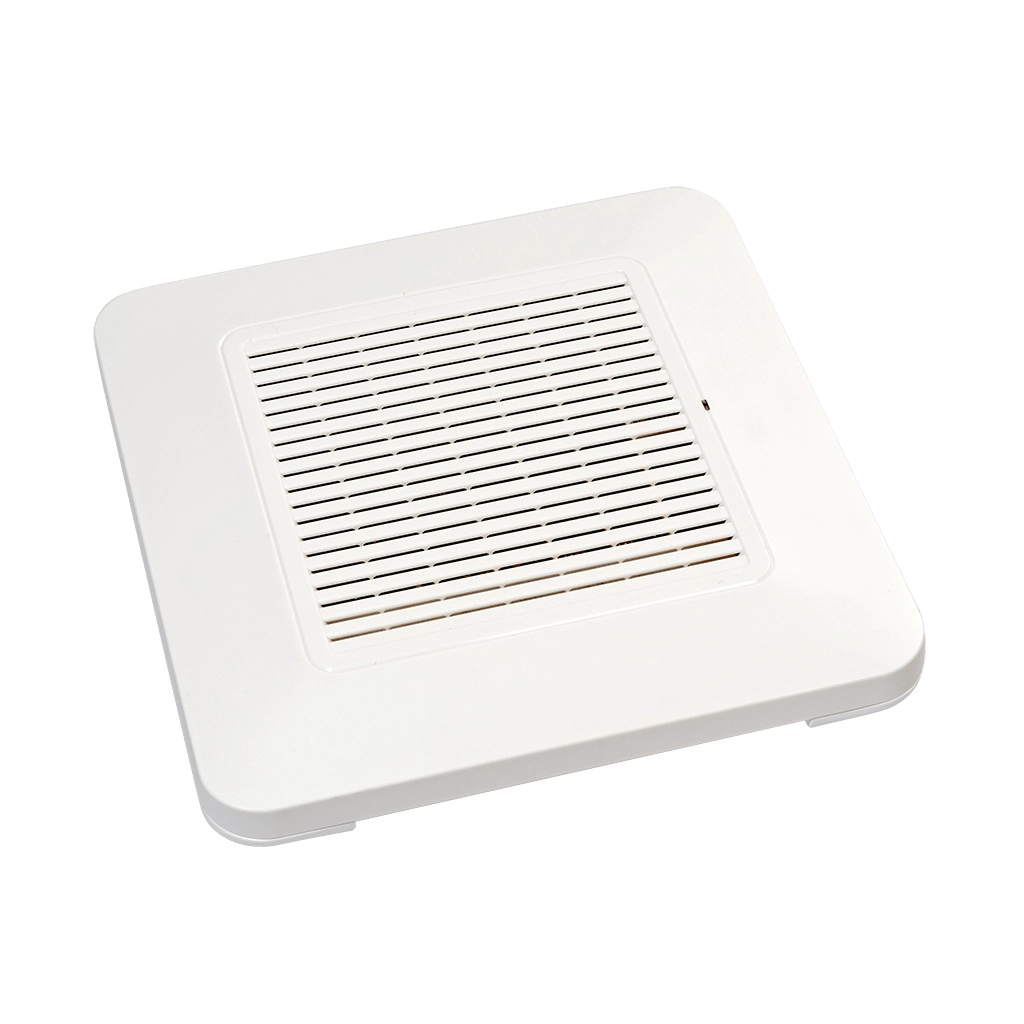

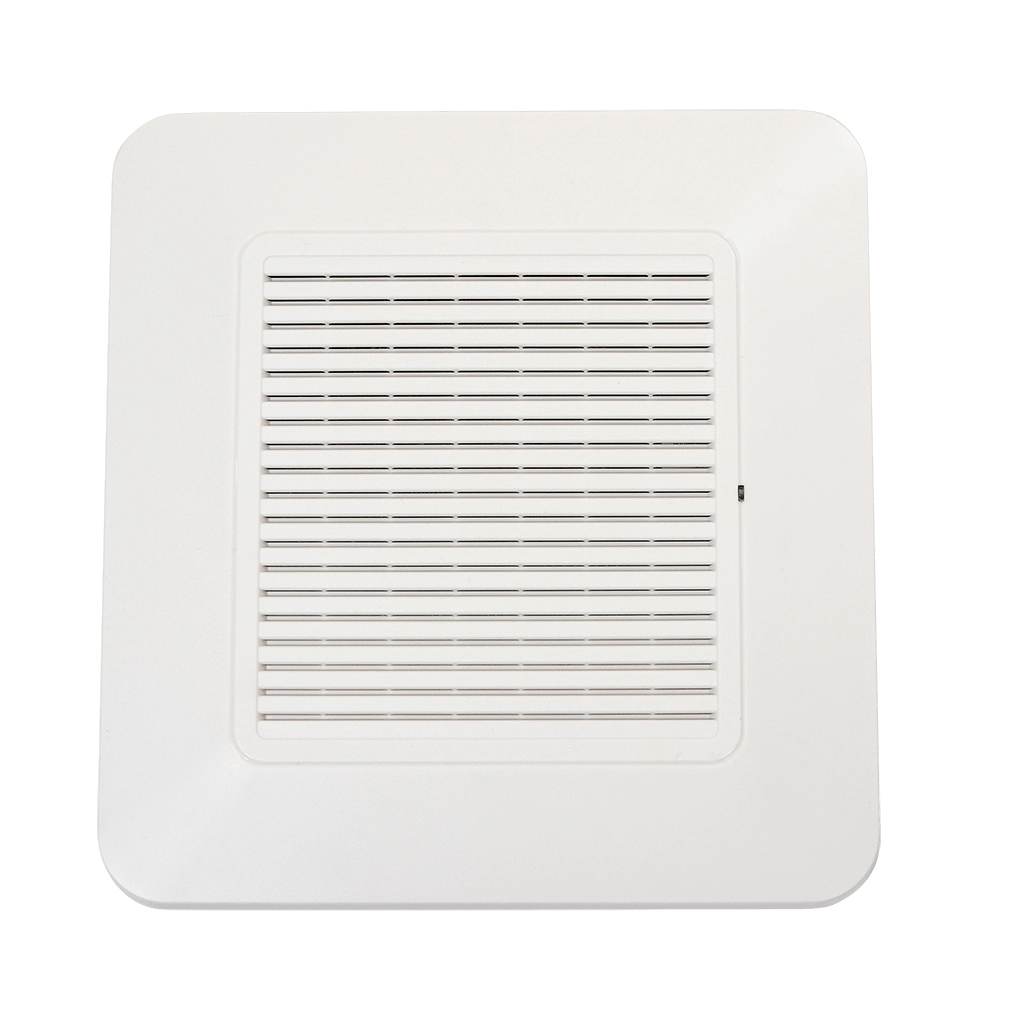

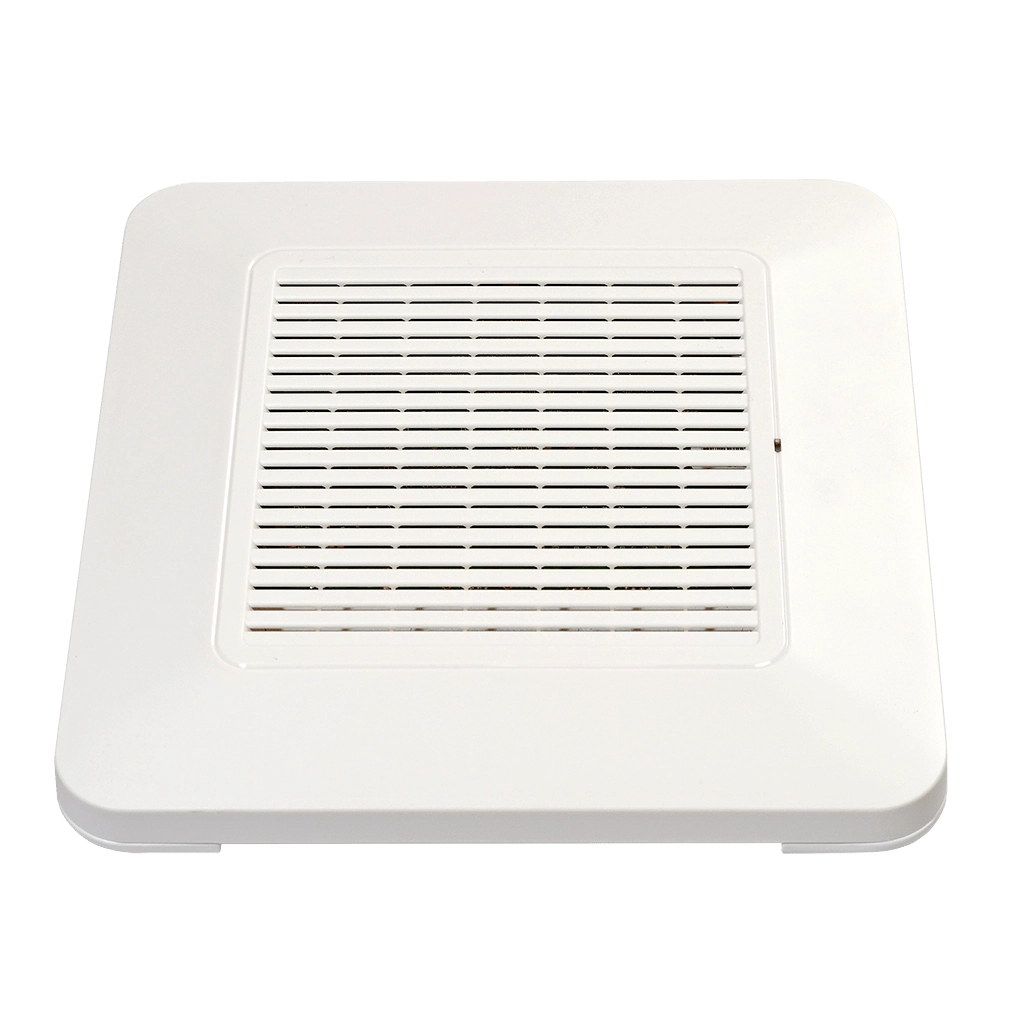

WEP-12ac Беспроводная точка доступа

Wi-Fi точка доступа Enterprise класса по стандарту 802.11ac

Цена GPL ?

36 824Снизить цену
В наличии
36 824 Оформить заявку
УстановкаВнутренняя
Технология MIMO3х3
Частотный диапазон2,4 и 5 ГГц
Посмотреть аналогичные устройства >
  • высокопроизводительное решение на основе Broadcom chipset
  • поддержка 802.11 ac (5G Wi-Fi)
  • питание: PoE, выделенные линии
  • работа в кластере без выделенного сервера(до 64 устройств)
  • бесшовный роуминг
  • современные средства аутентификации и шифрования
  • обслуживание до 400 пользователей



Решение для предприятий

WEP-12ac обеспечивает высокоскоростную, безопасную, доступную и легкую в использовании беспроводную сеть, которая сочетает в себе множество возможностей и сервисов, необходимых для корпоративных клиентов.
WEP-12ac станет универсальным решением для организации беспроводной сети с большим количеством пользователей и высоким трафиком (офис, госучреждения, конференц-залы, лаборатории, гостиницы и т.д.).


Беспроводное подключение Wi-Fi

Благодаря поддержке стандарта IEEE 802.11 ac точка доступа WEP-12ac обеспечивает скорость передачи данных до 1 Гбит/c.
Использование шести двухдиапазонных антенн и большой радиус покрытия (до 200м) позволяют сделать WEP-12ac - универсальной точкой доступа для организации корпоративной сети.


Безопасность

Для корпоративной среды существуют современные технологии аутентификации и шифрования, которые обеспечивают защиту персональных данных и безопасность корпоративной среды. В корпоративной среде используется динамический ключ, индивидуальный для каждого работающего клиента в данный момент.


Питание

Поддержка технологии PoE+ дает возможность установки оборудования в любых местах, независимо от расположения источников питания, экономит на стоимости силовых кабелей и делает инсталляцию легкой и не требующей больших затрат времени.
При использовании последовательной схемы подключения устройств “точка-точка” питание осуществляется от сети через адаптер питания или отдельный силовой кабель.

Интерфейсы

  • 2 порта Ethernet 10/100/1000 Base-T (RJ-45)
  • Console (RJ-45)

Возможности WLAN

  • Поддержка стандартов IEEE 802.11a/b/g/n/ac
  • Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
  • Приоритеты и планирование пакетов на основе WMM
  • Динамический выбор частоты (DFS)
  • Поддержка скрытого SSID
  • 32 виртуальные точки доступа
  • Обнаружение сторонних точек доступа
  • Поддержка APSD
  • Поддержка WDS

Сетевые функции

  • Автоматическое согласование скорости, дуплексного режима и переключения между режимами MDI и MDI-X
  • Поддержка VLAN
  • Поддержка аутентификации 802.1X
  • DHCP-клиент
  • Поддержка LLDP
  • Поддержка ACL
  • Поддержка IРv6

Работа в режиме кластера

  • Организация кластера емкостью до 64 точек доступа
  • Балансировка нагрузки между точками доступа
  • Автоматическая синхронизация конфигураций точек доступа в кластере
  • Single Management IP - единый адрес для управления точками доступа в кластере
  • Автоматическое распределение частотных каналов между точками доступа
  • Аутентификация через RADIUS-сервер

Функции QoS

  • Приоритет и планирование пакетов на основе профилей
  • Ограничение пропускной способности для каждого SSID
  • Изменение параметров WMM для каждого радиоинтерфейса

Безопасность

  • Централизованная авторизация через RADIUS-сервер (WPA Enterprise)
  • Шифрование WPA/WPA2
  • Поддержка Captive Portal
  • E-mail информирование о системных событиях

Параметры беспроводного интерфейса

  • Частотный диапазон 2400 - 2480 МГц, 5150 - 5850 МГц
  • Модуляция CCK, BPSK, QPSK, 16QAM, 64QAM, 256QAM
  • Внутренние всенаправленные антенны
  • Поддержка 3х3 MIMO
  • Два встроенных чипа Broadcom BCM43460 (IEEE 802.11a/b/g/n/ac)
Рабочие каналы
802.11b/g/n:
  • 1-13 (2412 - 2472 МГц)1
802.11a/n/ac:
  • 36-64 (5180 - 5320 МГц)
  • 100-144 (5500 - 5720 МГц)
  • 149-165 (5745 - 5825 МГц)1
Скорость передачи данных2
  • 802.11n: 450 Мбит/c
  • 802.11ac: 1300 Мбит/c
Чувствительность приемника
  • 2.4 ГГц: до -98 дБм
  • 5 ГГц: до -94 дБм
Максимальная выходная мощность передатчика
  • 2.4 ГГц: до 19 дБм1
  • 5 ГГц: до 19 дБм1

Физические характеристики

  • Потребляемая мощность не более 14 Вт
  • Процессор Broadcom BCM53016/BCM58522
  • 128 MБ NAND Flash
  • 256 MБ RAM DDR3
  • Питание:
    • PoE+ 48В/54В (IEEE 802.3at-2009)
    • 12 В DC
  • Рабочая температура от +5°C до +40°C
  • Размеры (ШхВхГ): 224х42х235 мм

Конфигурирование

  • Обновление ПО и конфигурирование посредством DHCP Autoprovisioning
  • Удаленное управление по Telnet, SSH
  • Web-интерфейс
  • SNMP


Количество каналов и значение максимальной выходной мощности будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ac. Реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять факторы окружающей среды.


WEP-12ac

Точка доступа WEP-12ac, 802.11 ac (5G WiFi), 2.4/5GHz;3х3 MIMO;. 2 порта 10/100/1000 Base-T, 48 В DC-PoE+, 12В
[WEP| WOP] WEP-12ac/WOP-12ac. Настройка Work Group Bridge через web-интерфейс

Режим "Work group bridge" предназначен для настройки устройства в режим беспроводного клиента с использованием одного из беспроводных интерфейсов. При настройке режима клиента кластер на устройстве должен быть отключен.

В меню "Work group bridge" для настройки доступны следующие параметры:

  • Work Group Bridge Mode – включение/выключение режима клиента на интерфейсе;
  • Radio – выбор беспроводного интерфейса, на котором включается режим клиента;
  • Upstream Interface – настройки интерфейса, который будет являться беспроводным клиентом и подключаться к сторонней точке доступа;
    • VLAN ID – номер VLAN, используемый на точке доступа;
    • SSID – имя точки доступа, к которой происходит подключение;
    • Roam threshold – минимальный уровень сигнала от точки доступа, при котором происходит подключение к точке;
    • Security – режим безопасности точки доступа, к которой происходит подключение;
    • Connection Status – статус подключения к точке доступа.
  • Downstream Interface– настройки интерфейса, выступающего в качестве точки доступа.
    • Status – включение/выключение downstream-интерфейса;
    • VLAN ID – номер VLAN, в котором будет передаваться сетевой трафик для данной точки доступа;
    • SSID – имя точки доступа;
    • Broadcast SSID – включить/выключить вещание точки доступа;
    • Security – режим безопасности создаваемой точки доступа.

Примечание! Для корректной работы WGB необходимо, чтобы на точках доступа была одна версия ПО.

Для настройки ТД для подключения в режиме беспроводного клиента необходимо выполнить следующие настройки;

  1.  На ТД1 (ТД, к которой будет подключаться вторая ТД в режим беспроводного клиента) необхоимо выполнить настройки беспроводного интерфейса и настройки SSID:
    • В меню "Radio" настройте параметры радио-интерфейса, который будет использован для WDS, например, radio 2. Выберите режим работы (Mode), установите требуемый номер частотного канала (Channel) и ширину полосы (Channel Bandwidth) в соответствии с радиопланированием. Например, Mode: 802.11 a/n/ac, Channel: 36, Channel Bandwidth: 80 МГц.

    • В меню "VAP" для Radio 2 для VAP0 настройте SSID с названием "WGB" с режимом шифрования (Security) "WPA Personal"и паролем (key) "12345678".

  2. На ТД2 (ТД, подключающаяся  в режим беспроводного клиента) необходимо выполнить следующие настройки:
      • В меню "Cluster" выберите Clustering: "off"
      • В меню "Radio" настройте параметры радио-интерфейса, который будет использован для WDS, например, radio 2. Выберите режим работы (Mode), установите требуемый номер частотного канала (Channel) и ширину полосы (Channel Bandwidth) в соответствии с радиопланированием. Например, Mode: 802.11 a/n/ac, Channel: 36, Channel Bandwidth: 80 МГц.



      • В меню "VAP" для Radio 2 для VAP0 настройте SSID с названием "WGB" с режимом шифрования (Security) "WPA Personal"и паролем (key) "12345678".

      • В меню "Work group bridge" активируйте режим Work Group Bridge Mode, в поле "Radio" выбирите беспроводной интерфейс, в блоке настройек "Upstream Interface" введите параметры SSID, к которому будет выполняться подключение. Например, Work Group Bridge Mode: Up, Radio: 2, VLAN ID: 1, SSID: WGB, Roam threshold: -75, Security "WPA Personal" и паролем (key) "12345678"

    После установки параметров нужно нажать кнопку “update” и через минуту “refresh”. В поле connetcion status” должна появиться запись “associated to AP …” – это означает что ТД2 подключилась к ТД1.

  3. Для настройки SSID, который будет на том же радио интерфейсе использоваться для подключения других клиентских устройств, необходимо в блоке настроек "Downstream Interface" поле "Status" перевести в статус "Up" и ввести параметры SSID, для подключения клиентских устройств. Например, Status: Up, VLAN ID: 1, SSID: Wi-Fi, Security:None, Mac Auth Type: Disable

[WEP] Что такое cluster? Зачем он нужен?

Линейка беспроводных точек доступа WEP-12AC Enterprise-класса компании Элтекс демонстрирует не только высокие скоростные характеристики за счет использования новейшего стандарта 802.11ac, но и обладает внушительным функционалом, который ранее можно было встретить только в дорогостоящих контроллерах. Об одной из важнейших функций, реализованной в WEP-12AC благодаря ее большому интеллектуальному потенциалу мы расскажем в этой статье. Речь пойдет о режиме «Кластер».

Каждый оператор связи сталкивается с проблемой экономии трудозатратпри развертывании, настройке и эксплуатации сети. Конфигурирование каждой отдельной точки доступа и последующее внесение модификаций в конфигурацию требует с одной стороны, довольно однообразной, а с другой, высококвалифицированной и ответственной работы. Режим «Кластер», поддерживаемый устройствами WEP-12AC, позволяет решить данные проблемы и в разы повысить эффективность инсталляции и управления беспроводной сетью. Используя «Кластер», Вы сможете настроить всего лишь одну точку доступа, а остальные устройства в этом сегменте сети автоматически скопируют с нее конфигурацию. При внесении изменений в одно из устройств, модификация автоматически применится ко всем WEP-12AC, входящим в кластер. Данное решение действует и при обновлении ПО устройств. «Кластер» позволяет контролируемо, один за другим произвести автоматическое обновление ПО устройств, входящих в него.

Кластером называется группа устройств, объединенных в рамках одного широковещательного домена, с синхронизируемой конфигурацией и программным обеспечением.Режим «Кластер» по умолчанию включен на WEP-12AC. Определяющим параметром режима является имя кластера, по которому происходит идентификация принадлежности устройства к данному кластеру. По умолчанию имя кластера - default. После загрузки WEP-12AC определяет, находятся ли в сети устройства, входящие в кластер с тем же именем, что и в его конфигурации. В случае, если таких устройств не найдено, то WEP-12AC начинает считать себя «мастером» кластера. Пояснение к определению «мастера» будет приведено далее. Если же WEP-12AC обнаруживает в сети устройства, принадлежащие к этому же кластеру, то она начинает процесс копирования конфигурации с мастера данного кластера. Таким образом, первое устройство, появившееся в сети с включенным режимом «Кластер», становится мастером этого кластера, а все устройства, появившиеся в сети позже, но настроенные на то же имя кластера, начинают дублирование конфигурации мастера в свои настройки. Одновременно в сети может присутствовать несколько кластеров с различными именами. Одна точка доступа может принадлежать только к одному из кластеров.

WEP-12AC объявляет о своей принадлежности к кластеру с помощью специального протокола. Устройство посылает в LAN сеть широковещательные UDP пакеты с указанием своей принадлежности к определенному кластеру. Таким образом, все точки доступа, входящие в кластер, обмениваются информацией между собой, узнают о наличии мастера в сети и его конфигурации, а мастер, в свою очередь, проводит инвентаризацию устройств и в каждый момент времени контролирует сколько устройств и с какими адресами входит в кластер.

Инсталляция

Теперь рассмотрим, как с точки зрения реальной эксплуатации можно применить данный функционал. При развертывании реальной сети Вам достаточно будет настроить определенным образом только одну точку доступа. Для того, чтобы WEP-12AC могли обмениваться между собой информацией, необходимо установить в сети DHCPсервер для раздачи сетевых адресов. Инсталляция сети сведется к нескольким пунктам:

  1. Установка DHCP сервера.
  2. Конфигурирование и физическое подключение одной точки доступа.
  3. Физическое подключение остальных точек доступа. После установки в сеть первой точки доступа Вам будет необходимо только доставать «из коробки» новые WEP-12AC и физически включать в сеть. Они получат сетевые адреса, определят в сети мастера кластера «default» и автоматически сконфигурируются по подобию мастера, установленного первым. Таким образом, трудоемкость инсталляции сети сведется к минимуму. Также, это значительно снизит требования к квалификации инсталляторов.

Эксплуатация

Далее последует этап эксплуатации сети и тут требуется знать, что внесение модификации в конфигурацию кластера также потребует минимальных затрат. Достаточно внести изменения в конфигурацию любой точки доступа, входящей в кластер, и все остальные устройства этого кластера применят данное изменение. Повторимся: не обязательно вносить изменения именно на мастере! Достаточно переконфигурировать любую одну точку доступа в сети.

Обновление ПО

Как упоминалось ранее, включив режим «Кластер», у вас появляется возможность автоматического обновления ПО всех устройств, входящих в кластер без применения внешних систем управления и контроллеров. Для обновления ПО Вам понадобится TFTP-сервер, а также DHCP-сервер с определенной конфигурацией. Процедура обновления ПО точек доступа выглядит следующим образом:

  1. Точка доступа загружается и получает адрес по DHCP. В DHCP сессии она получает от сервера в опциях 2 параметра: tftp-server и filename, где tftp-server– IPадрес сервера tftp, а filename - имя файла с расширением .manifest, содержащем информацию о ПО.
  2. Далее мастер кластера на основе принятых данных начинает каждые несколько секунд производить попытку скачивания manifest файла с tftp сервера. После скачивания файла мастер анализирует информацию, содержащуюся в нем, о версии ПО и сравнивает со своей версией. Если версия ПО мастера по сравнению с предлагаемой устарела, то мастер производит скачивание файла ПО с TFTP-сервера (имя файла ПО берется из manifest-файла) и автоматически обновляется.
  3. Остальные устройства в кластере видят, что мастер исчез. В кластере происходит выборка нового мастера на основании uptimeустройств. У кого он больше, тот и становится мастером. В свою очередь он также повторяет пункт 2: скачивает manifest файл, сравнивает версии ПО, обновляет ПО.
  4. Цикл повторяется до тех пор, пока все устройства в кластере не обновятся до актуальной версии прошивки. Для настройки обновления Вам понадобится:

a) Разместить на tftp-сервере файл “wep12.manifest”, содержащий строку:

“VERSION=1.2.0 (2014.07.09 08:02 NOVST) wep12ac-1.2.0.tar”

где wep12ac-1.2.0.tar – имя архива, содержащего ПО для WEP-12AC.

1.2.0 (2014.07.09 08:02 NOVST) – версия ПО, содержащегося в архиве.

Версию ПО можно посмотреть в файле «version» в архиве с ПО.

б) Разместить на tftp-сервере сам архив с ПО для WEP-12AC.

в) В настройки dhcpсервера (обычно это файл dhcpd.conf) внести следующие правки:

option tftp-server-name “192.168.1.1”;

option bootfile-name “wep12.manifest”;

где «192.168.1.1» – адрес Вашего tftp-сервера, а «wep12.manifest» - имя manifest файла.

Дополнительные возможности кластера

SingleManagement IP

Для того, чтобы быстро и просто находить в сети мастера можно установить параметр Single Management IP. В этом параметре прописывается IPадрес, обратившись к которому впоследствии Вы гарантированно попадете на мастера кластера не зависимо от того, какое устройство взяло на себя мастерство.

Channel Management

Как известно, при развертывании беспроводной сети обязательным правилом является разнесение соседних точек доступа по частоте. Использование режима «Кластер» позволяет не беспокоиться об этой проблеме. Точки доступа, находящиеся в кластере, автоматически сканируют окружающую среду, выявляют соседние устройства, как входящие в кластер, так и установленные вне его. Соседствующие точки доступа в кластере договариваются между собой об использовании различных частотных каналов. Также, при выборе оптимального канала они ориентируются и на помехи, создаваемыми сторонними устройствами, не входящими в кластер. Ввиду того, что радио-обстановка меняется с течением времени, в кластере также время от времени происходит перерасчет занимаемых каналов для обеспечения наибольшего выигрыша в борьбе с радио-помехами.

Совет

В меню Cluster указывайте параметр Locationдля каждой точки доступа. Это придаст больше наглядности при анализе статистики и состояния кластера, информация о которых в достаточном количестве приводится в различных подменю меню Cluster в WEB интерфейсе.

[WEP| WOP] Добавление точки доступа в базу Radius

Добавление ТД в базу RADIUS необходимо для того, чтобы разрешить авторизацию RADIUS клиентов, подключившихся к  этой ТД. В настройках точки доступа в меню «Виртуальные точки доступа» указывается пароль доступа к RADIUS. При совпадении данного пароля с паролем для RADIUS станет возможной авторизация на RADIUS клиентов, подключившихся к требуемой виртуальной точке доступа. В случае, когда ТД не добавлена в базу RADIUS или пароль доступа, указанный в настройках, не совпадает с паролем для RADIUS, в авторизации клиента будет отказано.

Добавить ТД в базу RADIUS можно несколькими способами:

  1. Добавление ТД в базу RADIUS при инициализации. Для этого выберите узел «EMS», во  вкладке «Инициализация ТД WIFI»  нажмите кнопку «Параметры». В появившемся окне выберите тип устройства и нажмите кнопку «Ок». В открывшемся окне перейдите на вкладку  «RADIUS», включите  функцию «Добавить ТД в RADIUS» и впишите пароль в поле «Ключ». Нажмите кнопку «Принять».
  2. Добавление ТД в базу RADIUS через меню «RADIUS».  Откройте меню «RADIUS»  и выберите пункт «Управление точками доступа». В открывшемся окне нажмите кнопку «Добавить». В  окне «Добавление нового объекта» заполните поля «Адрес»«Имя»и «Ключ».  Поле «Описание» можно оставить пустым. Нажмите кнопку «Принять».



  1. Массовое добавление точек доступа в базу RADIUS доступно во вкладке «Списокустройств». Для этого  выберите узел «EMS» и перейдите на вкладку «Списокустройств».  В открывшейся вкладке выберите необходимые  ТД и в поле «Групповые операции» выберите «Добавить ТД на RADIUS». Нажмите кнопку «Выполнить». В открывшемся окне введите пароль для доступа и нажмите кнопку «Принять».
[WEP| WOP] Виртуальные точки доступа

Зачастую в крупной коммерческой организации оказывается недостаточно одной беспроводной сети для покрытия комплекса их требований. Например, популярной моделью является создание на территории заказчика свободной для подключения гостей компании к услуге «Интернет» беспроводной сети, а также реализация ряда безопасных зашифрованных сетей доступа, защищенных паролями для внутреннего использования в компании. Установка дополнительных точек доступа является весьма затратным решением. Точки доступа WEP(WOP)-12AC предоставляют возможность организации нескольких беспроводных сетей в одном устройстве. Эти сети называются виртуальными точками доступа.

Для настройки виртуальной точки доступа вам необходимо перейти в меню VAP в WEB интерфейсе устройства. Как вы знаете, точки доступа WEP(WOP)-12AC имеют 2 физических беспроводных интерфейса. Для каждого физического интерфейса можно определить по 16 виртуальных точек доступа. На каждом физическом интерфейсе по умолчанию включены по одной виртуальной точке доступа. Выключить их можно только при помощи выключения самого физического интерфейса. Все остальные виртуальные точки доступа по умолчанию не активны и могут быть отключены независимо от физического интерфейса. Само собой разумеется, что при выключенном физическом интерфейсе все виртуальные точки доступа, привязанные к нему, также неактивны.

Для каждой виртуальной точки доступа можно настроить ее имя (SSID), номер VLAN, режим безопасности, режим аутентификации по MAC адресу, а также некоторые дополнительные опции. Имя виртуальной точки доступа является уникальным и идентифицирует ее в беспроводной сети. Имя представляет из себя строку с максимальным числом символов: 32. Например, можно установить имя для гостевой виртуальной сети: «CompanyName-Guest», а для внутренней рабочей сети «Company Name-Work».

Назначение VLAN для виртуальной точки доступа будет означать, что из вышестоящей сети провайдера в данную беспроводную сеть будет попадать трафик только из этого VLAN, а на трафик, идущий из беспроводной сети в сеть провайдера будет назначаться тег, соответствующий установленному VLAN. Трафик между точкой доступа и беспроводными клиентами всегда идет в нетегированном виде.

В каждой виртуальной точке доступа существует возможность настройки собственного режима безопасности. Есть 3 режима:

  1. None – открытый режим, при котором любой клиент может подключиться к виртуальной точке доступа не вводя авторизационные данные. Трафик беспроводной сети при этом не шифруется. К примеру, данный режим можно использовать в гостевой сети, для того, чтобы любой гость компании мог беспрепятственно подключиться к услуге «Интернет», не соприкасаясь с внутренней рабочей сетью компании.
  2. WPA Personal – режимсертификации устройств беспроводной связи, при котором клиент авторизуется на точке доступа. При этом клиент должен ввести ключ доступа для авторизации в сети, а весь клиентский трафик будет зашифрован. При установке этого режима безопасности на выбор предоставляется 2 версии протоколов: WPA-TKIP и усовершенствованная модель WPA2-AES. Логично, что еще одним обязательным полем ввода является непосредственно ключ (пароль), который клиент должен будет указать при авторизации на точке доступа. Ключ представляет из себя строку, включающую от 8 до 63 символов. Настоятельно рекомендуем использовать пароли, состоящие из комбинации букв в различном регистре, а также цифр. Установка простого пароля, формата «1234567890» делает бессмысленным любой режим безопасности.
  3. WPA Enterprise – режим сертификации устройств беспроводной связи, при котором клиент авторизуется на централизованном RADIUS сервере. Для настройки данного режима безопасности требуется указать параметры RADIUS сервера (возможно использование до 4 RADIUS серверов одновременно, но с указанием одного активного на данный момент). Также, как и в случае с режимом WPA Personalтребуется указать версии протоколов режима безопасности и ключи для каждого RADIUS сервера. Для еще большего обеспечения безопасности существует возможность указывать списки MACадресов клиентов, которые могут подключаться к конкретной точке доступа. При этом списки разрешенных адресов клиентов можно хранить, как на самой точке доступа, выбирая в селекторе «MACAuthType»опцию «Local», так и на RADIUSсервере, соответственно, выбрав опцию «RADIUS».

Результатом настроек является широкий набор виртуальных точек доступа с различными именами, VLAN, режимами безопасности и паролями, реализованных на одном физическом устройстве: WEP(WOP)-12AC.

[WEP| WOP] WEP-12ac/WOP-12ac. Настройка роуминга 802.11r через EMS

Чтобы настроить роуминг 802.11r через EMS выполните следующее:

  1. На всех точках доступа, участвующих в роуминге необходимо настроить режим работы кластера. Выделите в дереве устройств точку доступа. Зайдите на вкладку "Конфигурация", "Cluster.Main". Нажмите кнопку "Редактировать" и установите "Cluster mode" в режим "SoftWLC". Нажмите кнопку "Сохранить".  Повторите действия на остальных ТД.
  2. Далее необходимо на всех точках настроить одинаковые SSID. Для этого откройте пункт меню "Wireless", "Менеджер SSID" и создайте SSID. Задайте имя, домен, выберите все радио-интерфейсы для назначения SSID, задайте режим безопасности WPA Enterprise и оставьте включенным только режим шифрования WPA 2 (Enable pre-authentication = off, MFP = not required), сделайте настройки RADIUS, задайте VLAN ID.

Сделайте привязку созданного SSID ко всем точкам  доступа. Для этого выделите созданный SSID в списке и нажмите кнопку "Добавить SSID привязку". В дереве устройств выберите точки доступа, на которых настраиваете роуминг, нажмите кнопку "Добавить привязку" (индикатор в дереве сменится с желтого на зеленый), установите галочку "Запустить проверку SSID после добавления в БД", нажмите кнопку "Принять".

После этого созданный SSID появится на VAP во вкладке "Конфигурация", "Виртуальные точки доступа" на каждом радио-интерфейсе.

  1. Настройка роуминга.

В меню выберите пункт "Wireless", "Менеджер настройки FBT на ТД".  Установите "FT over DS"="on". Задайте R0 Key Holder, в качестве R1 Key Holder используйте MAC адрес одной из виртуальных точек в роуминговой сети.

Укажите:

Mobility Domain = 0,
Reassociation Deadline=1000 ms,
RRB key = <шестнадцатизначный ключ>.

Нажмите кнопку "Добавить" и выберите сначала точку доступа, а затем на ней настроенные VAP и нажмите кнопку "Добавить", затем "Принять".

  1. Результат настройки можно увидеть на вкладке "Конфигурация", "Key holder data".
[WEP| WOP] WEP-12ac/WOP-12ac/WOP-12ac-LR. Настройка QoS

1. Создание и настройка Class Map

Перейдите на вкладку "Class Map". В поле "Class Map Name" введите название класса, в поле "Match Layer 3 Protocol" выберите протокол и нажмите кнопку "Add Class Map".

В созданном классе укажите характиристики трафика, в зависимости от которых он будет попадать в созданный класс. В качестве характеристик  можно использовать следующие параметры:

  • протокол;
  • ip адрес источника;
  • ip адрес назначения;
  • номер порта источника;
  • номер порта назначения;
  • значение поля EtherType;
  • значение поля CoS;
  • MAC адрес отправителя;
  • MAC адрес назначения;
  • vlan;
  • приоритет DSCP;
  • приоритет (precedence) IP-сегмента;
  • тип обслу́живания (Type of Service).

При включенной галочке "Match Every" трафик будет отнесен к данному классу независимо от содержания полей в его заголовке.

2. Создание и настройка Policy Map

Перейдите на вкладку "Policy Map". В поле "Policy Map Name" введите название класса  и нажмите кнопку "Add Policy Map".

В новый Policy Map необходимо добавить созданные ранее классы, а также указать какую операцию необходимо выполнить с трафиком этого класса.

Возможные операции над типом трафика:

  • Policy Simple – упрощенная настройка, при которой задаются два параметра:
    • Committed Rate – гарантированная скорость передачи для данного вида трафика;
    • Committed Burst – ограничение скачков трафика;
  • Send – при установленном флаге все пакеты соответствующего потока трафика будут переданы;
  • Drop – при установленном флаге все пакеты соответствующего потока трафика будут отброшены;
  • Mark Class Of Service – при установленном флаге все пакеты соответствующего потока трафика будут маркироваться заданным значением CoS (целое число от 0 до 7);
  • Mark IP Dscp – при установленном флаге все пакеты соответствующего потока трафика будут маркироваться заданным значением IP-DSCP. Значение можно выбрать из списка или указать;
  • Mark IP Precedence – при установленном флаге все пакеты соответствующего потока трафика будут маркироваться заданным значением IP Precedence (целое число от 0 до 7).

3. Использование очередей на вкладке QoS

В подменю «QoS» настраиваются функции обеспечения качества обслуживания (Quality of Service) для каждого радиоинтерфейса. QoS используется для обеспечения минимальных задержек при передаче голоса по IP (VoIP), видео в режиме реального времени и других сервисов, чувствительных ко времени передачи

В зависимости от потребностей выбирается один из шаблонов с предопределенными параметрами EDCA:

  • Default – настройки по умолчанию;
  • Optimized for Voice – оптимальные настройки для передачи голоса;
  • Custom – пользовательские настройки;

На вкладке QoS приведены 2 таблицы:

  • AP EDCA parameters - таблица настроек параметров точки доступа (трафик передается от точки доступа  к клиенту);
  • Station EDCA parameters - таблица настроек параметров станции клиента (трафик передается от станции клиента к точки доступа).

В таблицах настраиваются следующие параметры:

  • AIFS – Arbitration Inter-Frame Spacing, определяет время ожидания кадров (фреймов)данных, измеряется в слотах, принимает значения (1-15);
  • cwMin – начальное значение времени ожидания перед повторной отправкой кадра, задается в миллисекундах, принимает значения 1, 3, 7, 15, 31, 63, 127, 255, 511, 1023. Значение cwMin не может превышать значение cwMax;
  • cwMax – максимальное значение времени ожидания перед повторной отправкой кадра, задается в миллисекундах, принимает значения 1, 3, 7, 15, 31, 63, 127, 255, 511,1023. Значение cwMax должно быть больше значения cwMin;
  • Max. Burst Length – параметр используется только для данных, передаваемых от точки доступа к станции клиента. Максимальная длина пакета, разрешенная для очередей в беспроводной сети, принимает значения 0-999;
  • TXOP Limit – параметр используется только для данных, передаваемых от станции клиента к точки доступа. Возможность передачи – интервал времени, в миллисекундах, когда клиентская WME-станция имеет право инициировать передачу данных по беспроводной среде к точке доступа, максимальное значение 65535 миллисекунд.

Трафик попадает в одну из очередей в зависисмости от приоритета DSCP. Например, очереди Data 0 (Voice) соответсвует приоритет DSCP 56 (cs7), Data 1 (Video) соответсвует приоритет DSCP 40 (cs5),
Data 2 (Best Effort) соответсвует приоритет DSCP 0 (cs0), Data 3 (Background) соответсвует приоритет DSCP 16 (cs2).

Таким образом, чтобы использовать различные очереди для разных типов трафика на ТД необходимо выполнить следующие настройки:

  • создаем на вкладке Class Map классы, которые в зависимости от своих характеристик (например порт источника, порт получателя) будут попадать в определенный класс;
  • добавляем созданные классы в Policy Map. Для каждого класса включаем функцию Send и маркировку трафика по DSCP. При необходимости в настройках Policy также можно указать гарантированную полосу пропускания и ограничение скачков трафика;
  • назначаем созданный Class Map на VAP.

Физически обработка трафика в зависисмости от очереди происходит следующим образом:
Пакеты, попавшие в определенную очередь по приоритету DSCP, отправляются через значение cwMin. Если на отправленный пакет не было получено ACK, то он отправляется повторно через cwMin+AIFS. И так до тех пор, пока не будет достигнуто значение cwMax.


[WEP| WOP] WEP-12ac/WOP-12ac/WOP-12ac-LR/SoftWLC. Настройка NTP. Синхронизация времени.

1. Установка NTP на сервер

Выполните команду:
apt-get install ntp

2. Конфигурация NTP

В файле /etc/ntp.conf необходимо указать адреса основного и резервных NTP-серверов (по умолчанию используются сервера ubuntu).
Пример конфигурации:

# Specify one or more NTP servers.
# Use servers from the NTP Pool Project. Approved by Ubuntu Technical Board
# on 2011-02-08 (LP: #104525). See http://www.pool.ntp.org/join.html for
# more information.

server 0.ubuntu.pool.ntp.org
server 1.ubuntu.pool.ntp.org
server 2.ubuntu.pool.ntp.org
server 3.ubuntu.pool.ntp.org

# Use Ubuntu's ntp server as a fallback.
server ntp.ubuntu.com

Адреса в блоке:

server 0.ubuntu.pool.ntp.org
server 1.ubuntu.pool.ntp.org
server 2.ubuntu.pool.ntp.org
server 3.ubuntu.pool.ntp.org
необходимо заменить на адреса реальных NTP серверов, с которыми будет синхронизироваться контроллер.
С сервера, на котором установлен контроллер, должен быть доступ до указанных NTP серверов.
Если доступ до NTP серверов отсутствует, вместо их адресов можно прописать строку:
server 127.127.1.0
В этом случае сервер будет раздавать точкам свое собственное время.

После внесения изменения в конфигурацию необходимо перезапустить процесс:
service ntp restart

3. Ручной запуск синхронизации

Если необходимо выполнить синхронизацию вручную, остановите процесс ntpd:
service ntp stop
И выполните команду, указав адрес NTP сервера:
ntpdate <yourntpserver>
Для сохранения текущего системного времени в аппаратное:
hwclock --systohc
Затем запустите процесс снова:
service ntp start

4. Настройка часового пояса

Проверить текущий часовой пояс можно командой:
cat /etc/timezone
Если при установке системы был неправильно выбран часовой пояс, его можно изменить  командой:
dpkg-reconfigure tzdata
После чего перезапустите NTP:
service ntp restart
Сохраните текущее системное время в аппаратное:
hwclock --systohc

5. Настройка системного времени на точках доступа

Выделите точку доступа в дереве объектов.
Откройте вкладку "Конфигурация/Системное время" и нажмите кнопку "Редактировать". Установите следующие значения параметров:
NTP enabled - on;
Address type - IPv4;
IPv4 address - <IP адрес SoftWLC>;
а также выберите временную зону (time zone) и необходимость перехода на летнее время (Daylight Time Saving mode).
После этого нажмите кнопки "Принять" и "Сохранить", чтобы настройка сохранилась в энергонезависимую память устройства.


[WEP| WOP] Очистка таблицы радио окружения на точке доступа

Очистить таблицу радио окружения на точке доступа (WEP-12ac, WOP-12ac) для получения актуальной информации можно двумя способами:

1. Через web-интерфейс точки доступа.

На вкладке "Rogue AP Detection" нажмите кнопку "Delete old".

2. Через CLI точки доступа.

Для этого воспользуйтесь командой:

set rfscan all clear 1
