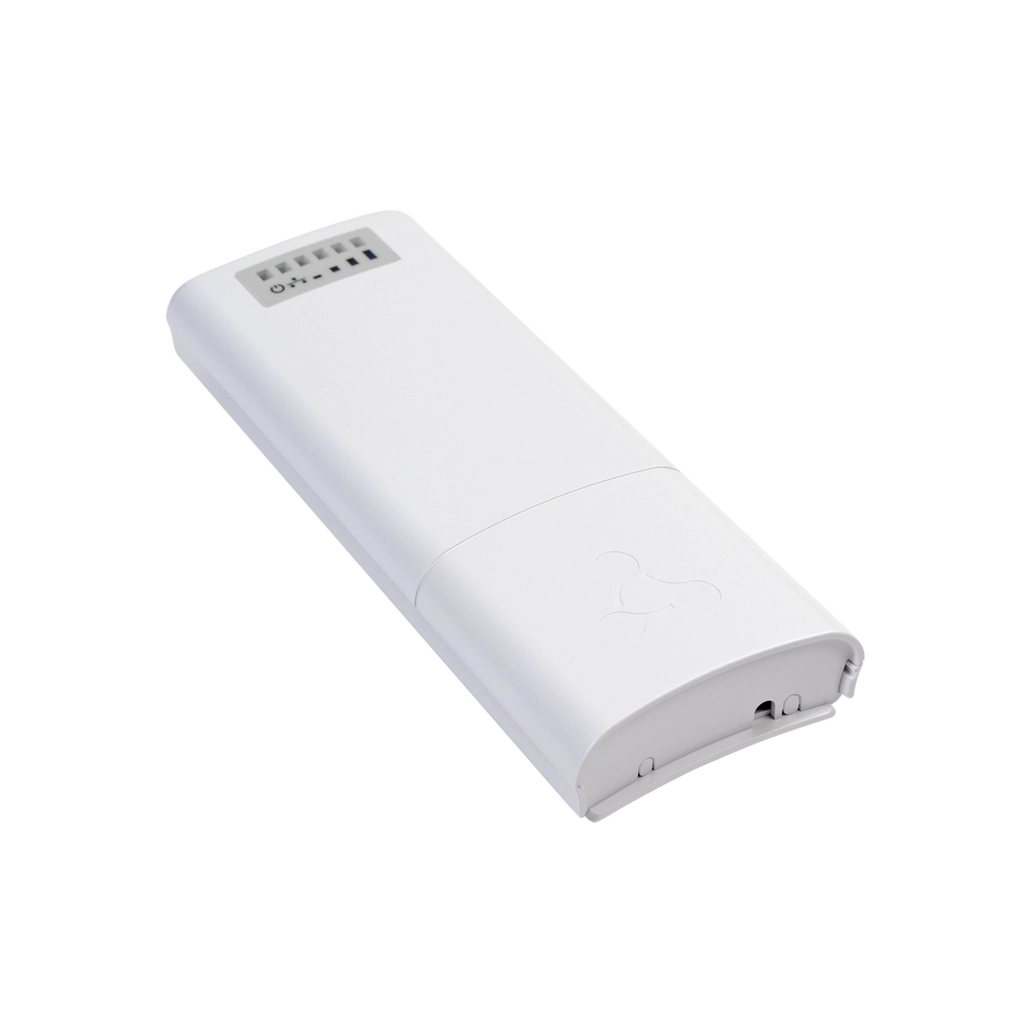

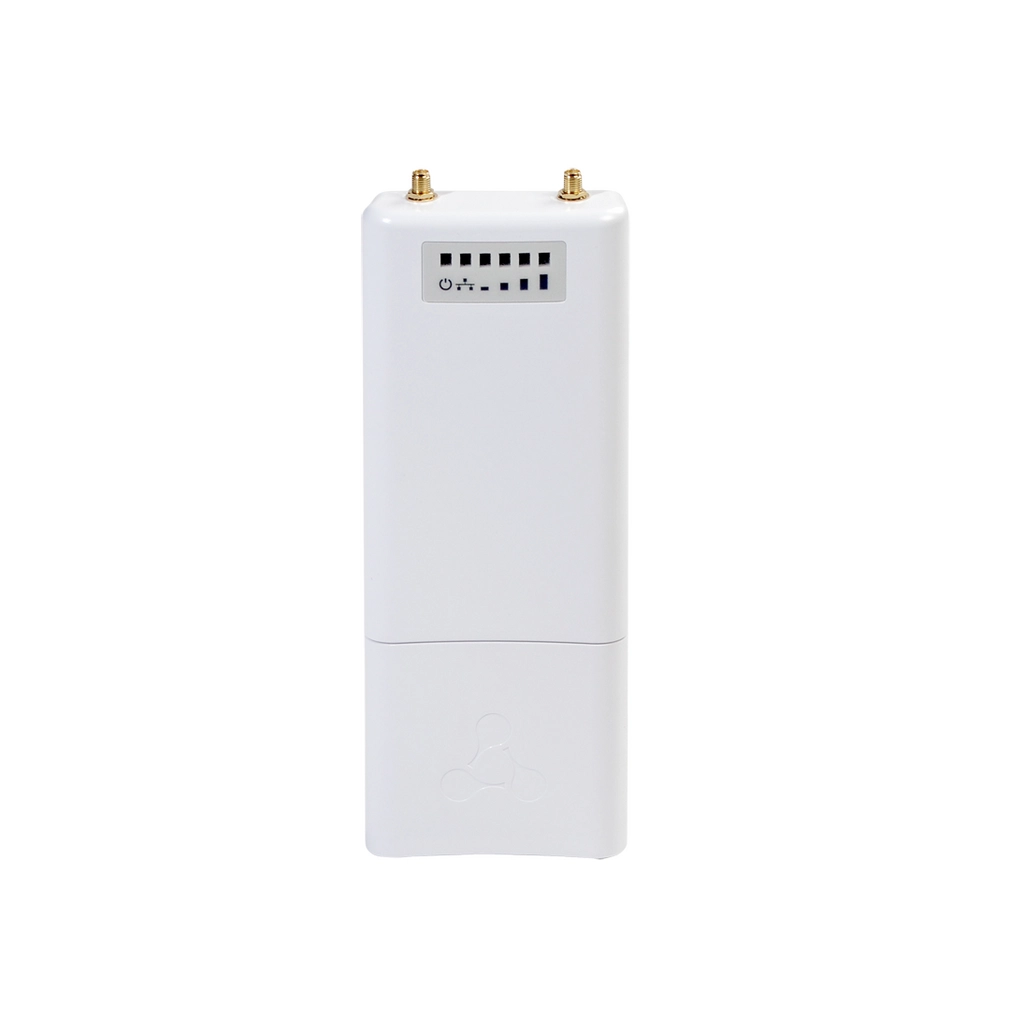

Базовая станция WОP-2ac-LR2 — устройство, предназначенное для организации БШПД сети в массивах частной застройки. WOP-2ac-LR2 позволяет обеспечить широкополосный доступ в Интернет клиентам в радиусе до 3 км и предоставление сервисов Triple Play. Устройство является незаменимым решением для организации беспроводной сети в различных климатических условиях — в широком диапазоне рабочих температур и высокой влажности, с возможностью подключения различных типов секторных антенн.

Артикул: WOP-2ac-LR2

Отзывов:

Цена:

Скидка с первого заказа!

Гарантия до 5 лет

Мы дилер №1 Eltex

Дежурный менеджер

Сытый Александр

afs@eltexcm.ru

+7 (903) 599 20 48

Установка	Outdoor
Wi-Fi MIMO	2х2
Частота	2,4 ГГц
В реестре Минпромторга (ТОРП)	Да
Мощность передатчика	до 26 дБм

Бюджетное решение нелицензируемого диапазона на 2.4 ГГц

WОP-2ac-LR2- базовая станция на нелицезируемой частоте 2,4 ГГц, что позволяет сократить бюджет и время на реализацию проекта. Благодаря высокопроизводительному чипу и мощному передатчику, устройство гарантирует стабильную связь.

Ключевые преимущества

Высокопроизводительное решение на основе Realtek chipset
Базовая станция с поддержкой 802.11b/g/n (2.4G Wi-Fi)
Радиоинтерфейс с поддержкой MIMO 2x2
До 30 одновременно подключенных клиентов на базовую станцию
Мощность радиомодуля до 26 дБм

Масштабируемость решения

Базовая станция WОP-2ac-LR2 — новейшее гибкое решение, обеспечивающее большую зону покрытия сети за счет мощности передатчика (до 26 дБм) и использования секторных антенн. Благодаря высокой производительности аппаратной платформы, возможностям масштабирования и интуитивно понятному интерфейсу можно легко и быстро разворачивать беспроводную IT-инфраструктуру.

Беспроводное подключение

Благодаря поддержке стандарта IEEE 802.11n базовая станция WОP-2ac-LR2 обеспечивает скорость передачи данных до 300Мбит/c. Использование технологии MIMO и узконаправленных антенн позволяет сделать WОP-2ac-LR2 универсальным решением для организации БШПД сетей.

Производительность

Для стабильной и непрерывной работы устройства используются высокопроизводительные процессоры Realtek, позволяющие добиться высоких показателей в скорости обработки данных и наилучшей эффективности работы по технологии FBWA (фиксированного широкополосного беспроводного доступа).

Безопасность

Для обеспечения безопасного соединения предусмотрены современные технологии аутентификации. В частности, используется динамический ключ, индивидуальный для каждого работающего с WOP-2ac-LR2 абонентского устройства.

Питание

Технология PoE+ дает возможность установки оборудования в любых местах, независимо от расположения источника электропитания, позволяет экономить на стоимости силовых кабелей и делает инсталляцию простой и не требующей больших затрат времени.

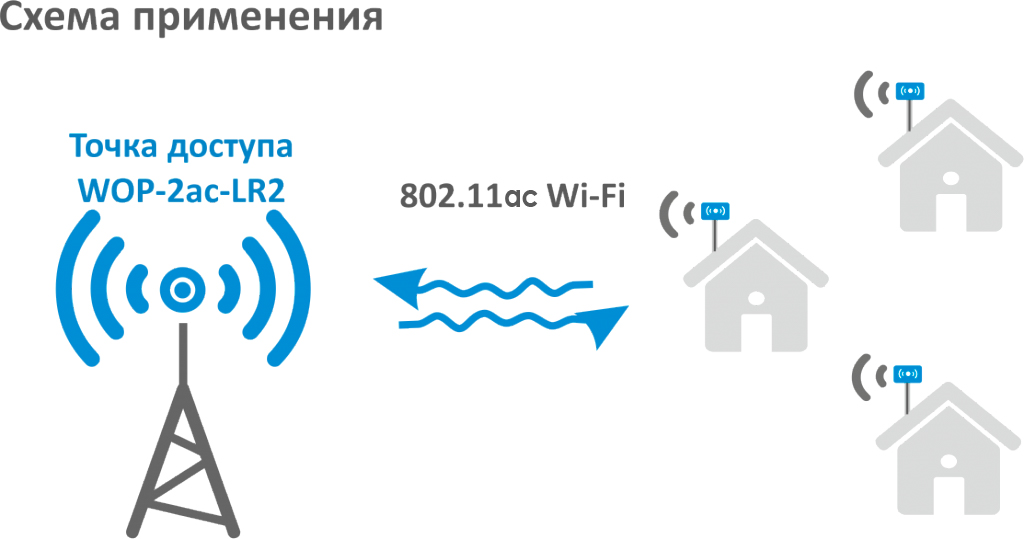

WOP-2ac-LR2 схема

Интерфейсы

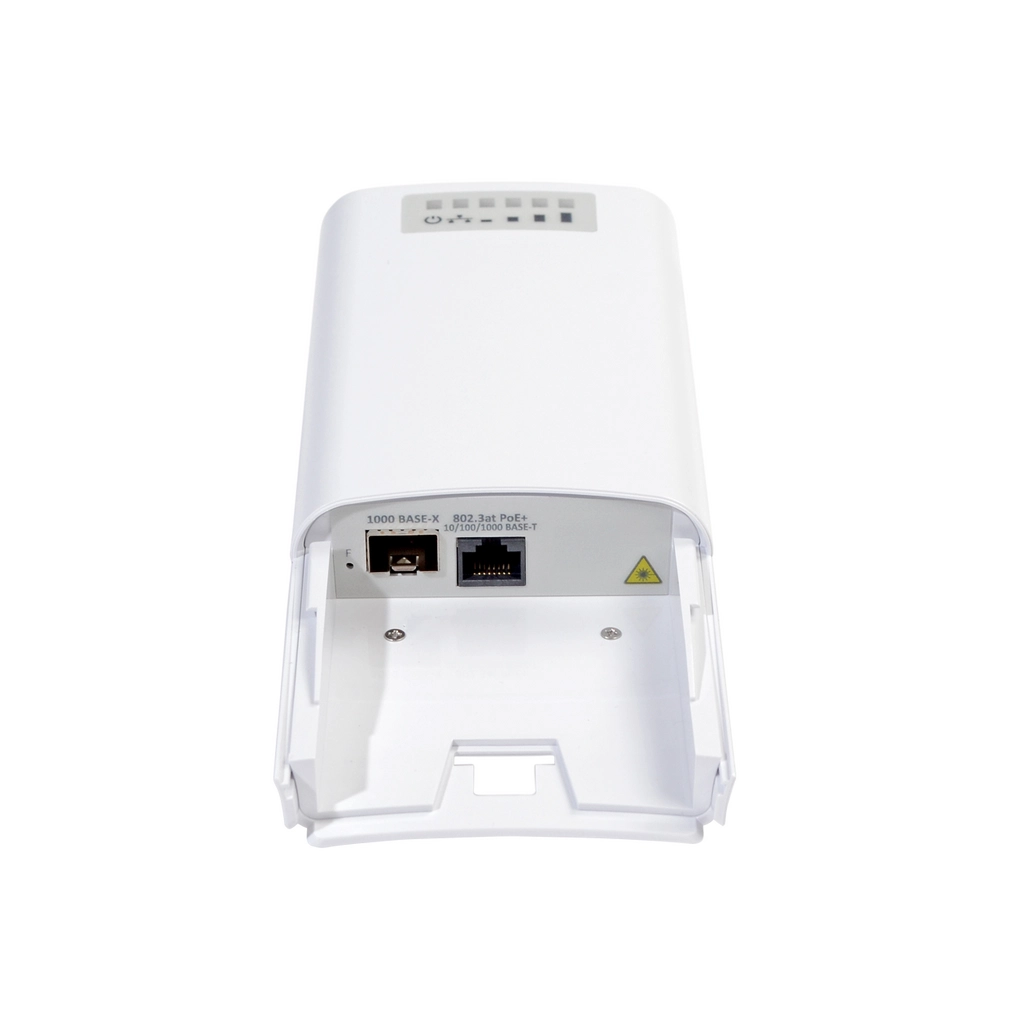

1 Combo-порт 10/100/1000Base-T (Ethernet) / 100/1000Base-X (SFP)
2 разъема SMA-типа (female) для подключения внешних антенн (Omni, секторная, панельная и т. д.)
Wi-Fi 2.4 ГГц IEEE 802.11b/g/n

Возможности WLAN

Поддержка стандартов IEEE 802.11b/g/n
Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
Приоритеты и планирование пакетов на основе WMM
Поддержка скрытого SSID
4 виртуальные точки доступа
Поддержка MAC ACL
Обнаружение сторонних точек доступа
Поддержка APSD
Спектроанализатор
Поддержка беспроводных мостов (WDS)
Polling
Поддержка фиксированной центральной частоты

Сетевые функции

Автоматическое согласование скорости, дуплексного режима и переключения между режимами MDI и MDI-X
Поддержка VLAN (Access, Trunk, General)
Маппинг VLAN
DHCP-клиент
Поддержка NTP
Поддержка Syslog
DHCP snooping
IGMP snooping (с возможностью ограничения количества групп)
Фильтрация BPDU

Функции QoS

Ограничение пропускной способности для каждого SSID
Ограничение скорости для клиента на каждом SSID
Изменение параметров WMM для радиоинтерфейса
Поддержка приоритизации по CoS, DSCP и VLAN ID

Безопасность

Централизованная авторизация через RADIUS-сервер (WPA/WPA2 Enterprise)
Шифрование WPA/WPA2
64/128/152-битное WEP-шифрование данных

Параметры беспроводного интерфейса

Частотный диапазон 2400–2483.5 МГц
Модуляция BPSK, QPSK, 16QAM, 64QAM
Поддержка MIMO 2х2
Ширина полосы: 5, 10, 20, 40 МГц

Рабочие каналы¹

802.11b/g/n: 1–13 (2402–2482 МГц)

Скорость передачи данных²

802.11b: до 11 Мбит/с
802.11g: до 54 Мбит/с
802.11n: до 300 Мбит/c

Чувствительность приемника

2.4 ГГц: до -98 дБм

Максимальная мощность передатчика¹

2.4 ГГц: 26 дБм

Конфигурирование

Удаленное управление по Telnet, SSH
Web-интерфейс
CLI
NETCONF
SNMP

Физические характеристики

Потребляемая мощность не более 13 Вт
32 MБ Flash
128 MБ RAM
Питание: PoE+ 48В/56В (IEEE 802.3at-2009)
Рабочая температура от -45 до +65°С
Степень защиты IP55
Размеры (Ш x В x Г): 88 x 232,5 x 47 мм

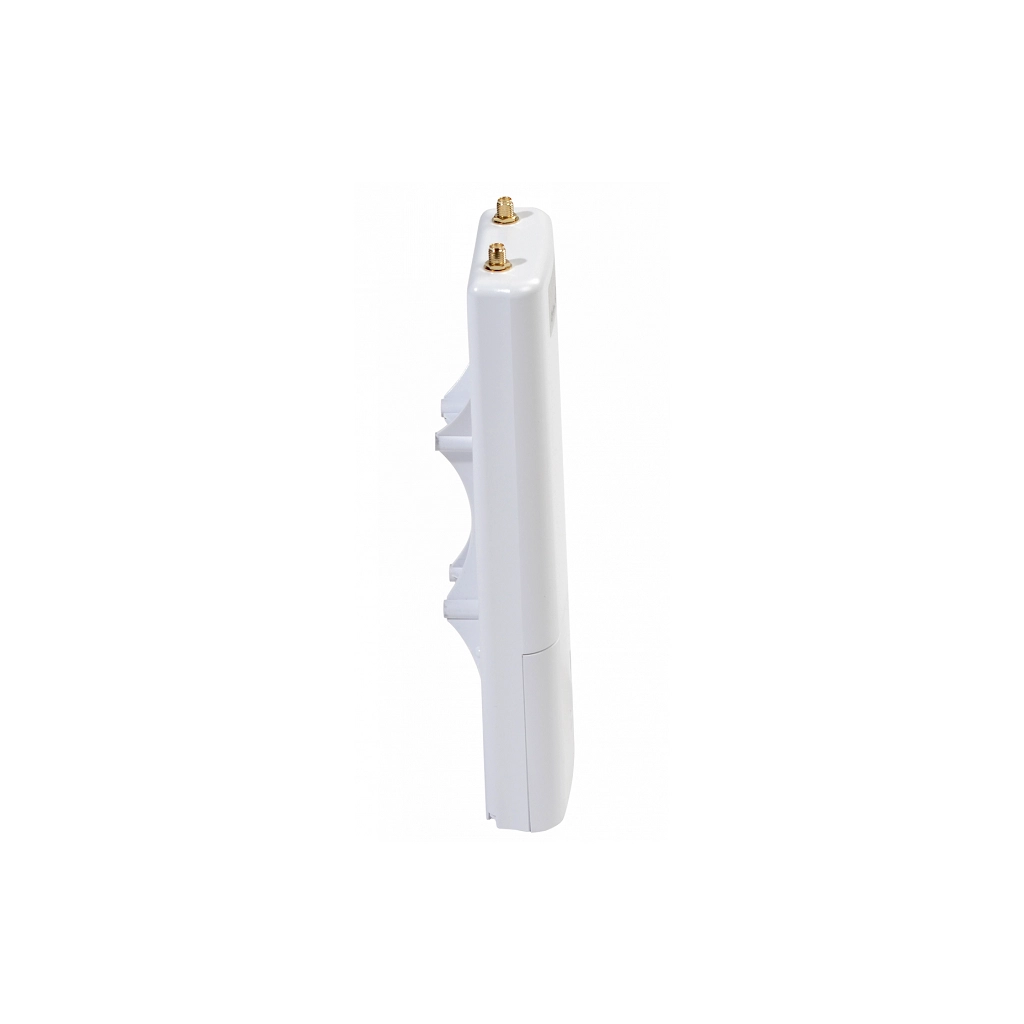

Крепление на мачту

¹Количество каналов и значение максимальной выходной мощности будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.
²Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11b/g/n. Реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могут влиять факторы окружающей среды.

Документация

Документацию на устройство и полезные статьи можно посмотреть здесь.

Руководство по эксплуатации для версии ПО 1.12.0

PDF / 7 Mb

Описание

Краткое техническое описание

PDF / 2 Mb

Программное обеспечение

WOP-2ac-LR2-1.12.0_build_335.tar.gz

GZ / 9 Mb

Сертификаты

Декларация ТР ТС

PDF / 890 Kb

Заключение сан-эпид. экспертизы

PDF / 2 Mb

Приказ Минпромторга РФ 5504 о подтверждении статуса ТКО отечественного производства

PDF / 753 Kb

Сертификат связи OC-1-РД-1344

PDF / 987 Kb

WOP-2ac-LR2

Базовая станция WOP-2ac-LR2, 802.11n, 2,4 GHz; MIMO 2х2; 1 порт 10/100/1000 Base-T, 1 разьем под SFP модуль, 2 разьема SMA для подключения антенны, 48 В DC-PoE

Крепеж

Кабель для подключения к локальной сети (RJ-45/RJ-45)

Руководство по эксплуатации (по запросу поставляется на CD-диске)

Сертификат

Паспорт

На данный товар не оставлено ни одного отзыва.

Будьте первым!

[WEP| WOP] Виртуальные точки доступа

Зачастую в крупной коммерческой организации оказывается недостаточно одной беспроводной сети для покрытия комплекса их требований.

Например, популярной моделью является создание на территории заказчика свободной для подключения гостей компании к услуге «Интернет» беспроводной сети, а также реализация ряда безопасных зашифрованных сетей доступа, защищенных паролями для внутреннего использования в компании. Установка дополнительных точек доступа является весьма затратным решением. Точки доступа WEP(WOP)-12AC предоставляют возможность организации нескольких беспроводных сетей в одном устройстве. Эти сети называются виртуальными точками доступа.

Для настройки виртуальной точки доступа вам необходимо перейти в меню VAP в WEB интерфейсе устройства. Как вы знаете, точки доступа WEP(WOP)-12AC имеют 2 физических беспроводных интерфейса. Для каждого физического интерфейса можно определить по 16 виртуальных точек доступа. На каждом физическом интерфейсе по умолчанию включены по одной виртуальной точке доступа. Выключить их можно только при помощи выключения самого физического интерфейса. Все остальные виртуальные точки доступа по умолчанию не активны и могут быть отключены независимо от физического интерфейса. Само собой разумеется, что при выключенном физическом интерфейсе все виртуальные точки доступа, привязанные к нему, также неактивны.

Для каждой виртуальной точки доступа можно настроить ее имя (SSID), номер VLAN, режим безопасности, режим аутентификации по MAC адресу, а также некоторые дополнительные опции. Имя виртуальной точки доступа является уникальным и идентифицирует ее в беспроводной сети. Имя представляет из себя строку с максимальным числом символов: 32. Например, можно установить имя для гостевой виртуальной сети: «CompanyName-Guest», а для внутренней рабочей сети «Company Name-Work».

Назначение VLAN для виртуальной точки доступа будет означать, что из вышестоящей сети провайдера в данную беспроводную сеть будет попадать трафик только из этого VLAN, а на трафик, идущий из беспроводной сети в сеть провайдера будет назначаться тег, соответствующий установленному VLAN. Трафик между точкой доступа и беспроводными клиентами всегда идет в нетегированном виде.

В каждой виртуальной точке доступа существует возможность настройки собственного режима безопасности. Есть 3 режима:

None – открытый режим, при котором любой клиент может подключиться к виртуальной точке доступа не вводя авторизационные данные. Трафик беспроводной сети при этом не шифруется. К примеру, данный режим можно использовать в гостевой сети, для того, чтобы любой гость компании мог беспрепятственно подключиться к услуге «Интернет», не соприкасаясь с внутренней рабочей сетью компании.
WPA Personal – режимсертификации устройств беспроводной связи, при котором клиент авторизуется на точке доступа. При этом клиент должен ввести ключ доступа для авторизации в сети, а весь клиентский трафик будет зашифрован. При установке этого режима безопасности на выбор предоставляется 2 версии протоколов: WPA-TKIP и усовершенствованная модель WPA2-AES. Логично, что еще одним обязательным полем ввода является непосредственно ключ (пароль), который клиент должен будет указать при авторизации на точке доступа. Ключ представляет из себя строку, включающую от 8 до 63 символов. Настоятельно рекомендуем использовать пароли, состоящие из комбинации букв в различном регистре, а также цифр. Установка простого пароля, формата «1234567890» делает бессмысленным любой режим безопасности.
WPA Enterprise – режим сертификации устройств беспроводной связи, при котором клиент авторизуется на централизованном RADIUS сервере. Для настройки данного режима безопасности требуется указать параметры RADIUS сервера (возможно использование до 4 RADIUS серверов одновременно, но с указанием одного активного на данный момент). Также, как и в случае с режимом WPA Personalтребуется указать версии протоколов режима безопасности и ключи для каждого RADIUS сервера. Для еще большего обеспечения безопасности существует возможность указывать списки MACадресов клиентов, которые могут подключаться к конкретной точке доступа. При этом списки разрешенных адресов клиентов можно хранить, как на самой точке доступа, выбирая в селекторе «MACAuthType»опцию «Local», так и на RADIUSсервере, соответственно, выбрав опцию «RADIUS».

Результатом настроек является широкий набор виртуальных точек доступа с различными именами, VLAN, режимами безопасности и паролями, реализованных на одном физическом устройстве: WEP(WOP)-12AC.

Источник:
docs.eltex-co.ru

[WEP| WOP] Очистка таблицы радио окружения на точке доступа

Очистить таблицу радио окружения на точке доступа (WEP-12ac, WOP-12ac) для получения актуальной информации можно двумя способами:

1. Через web-интерфейс точки доступа.

На вкладке "Rogue AP Detection" нажмите кнопку "Delete old".

2. Через CLI точки доступа.

Для этого воспользуйтесь командой:

set rfscan all clear 1
