Общие параметры WEP-200L Eltex

Интерфейсы 1 порт Ethernet 10/100/1000 Base-T (RJ-45)
Частота 2,4 и 5 ГГц
Мощности передатчиков 2.4 ГГц: до 18 дБм 5 ГГц: до 21 дБм
Wi-Fi MIMO 4x4
Активные подключения 60
Скорость передачи данных 802.11ac: до 1733 Мбит/c
Коэффициент усиления антенны 2.4 ГГц: ~3 дБи
5 ГГц: ~3 дБи
Поддерживаемые стандарты 802.11a/b/g/n/ac
Поддерживаемые стандарты роуминга 802.11r
Работа точки в режиме wi-fi контроллера Нет
Рабочая температура +5 C до +40 C
Установка Indoor
Питание PoE+ 48В/56В
Размеры 230 × 56 мм
В реестре Минпромторга (ТОРП) Да
Размер коробки ШхВхГ, мм 230 x 55 x 230
Вес брутто, кг 0.93

Ключевые преимущества:

  • Работа в двух диапазонах
  • Поддержка 802.11ac
  • Радиоинтерфейс 2.4 ГГц с поддержкой MIMO 2x2
  • Радиоинтерфейс 5 ГГц с поддержкой MIMO 4x4
  • Питание PoE (IEEE 802.3af-2003)
  • Современные средства аутентификации и шифрования

WEP-200L — это коммерческая точка доступа, работающая в двух диапазонах (2.4/5 ГГц). Она использует стандарты Wi-Fi 2.4 ГГц IEEE 802.11b/g/n MIMO 2x2 и Wi-Fi 5 ГГц IEEE 802.11a/n/ac MIMO 4x4. Благодаря этому, WEP-200L обеспечивает скорость передачи данных до 300 Мбит/с в диапазоне 2.4 ГГц и до 1733 Мбит/c в диапазоне 5 ГГц. Для обеспечения питания используется 1 Ethernet-порт PoE+ 48В/54В (IEEE 802.3at-2009).

Безопасность

Для обеспечения безопасности и авторизации WEP-200L поддерживает системы RADIUS и Captive Portal:

  • RADIUS позволяет настроить доступ с использованием индивидуального динамического ключа или логина и пароля.
  • Captive Portal используется для авторизации пользователей в общественных беспроводных сетях.

WEP-200L поддерживает технологии аутентификации и шифрования WPA/WPA2 для защиты персональных данных. Каждое абонентское устройство имеет индивидуальный динамический ключ для обеспечения безопасности.

Управление и мониторинг
С помощью простого и понятного интерфейса управления, можно быстро развернуть проект сети. Платформа SoftWLC или аппаратный контроллер WLC обеспечивают масштабируемость и мониторинг качества беспроводной сети. Одна точка доступа способна одновременно обслуживать до 60 клиентских устройств.

Питание
Технология PoE позволяет устанавливать оборудование в любых местах, независимо от расположения источника электропитания. Это экономит на стоимости силовых кабелей и делает инсталляцию простой и быстрой.

Схема применения

Схема применения WEP-200L

Интерфейсы
  • 1 порт 10/100/1000BASE-T (RJ-45) с поддержкой PoE
  • Wi-Fi 2.4 ГГц IEEE 802.11b/g/n
  • Wi-Fi 5 ГГц IEEE 802.11a/n/ac
Возможности WLAN
  • Поддержка стандартов IEEE 802.11a/b/g/n/ac
  • Агрегация данных, включая A-MPDU (Tx/Rx) и А-MSDU (Rx)
  • Приоритеты и планирование пакетов на основе WMM
  • Динамический выбор частоты (DFS)
  • Поддержка скрытого SSID
  • 8 виртуальных точек доступа
  • Обнаружение сторонних точек доступа
  • Спектроанализатор
  • Поддержка WDS
  • APSD
Сетевые функции
  • Автоматическое согласование скорости, дуплексного режима и переключения между режимами MDI и MDI-X
  • Роуминг пользователей 802.11r/k
  • Поддержка VLAN (Access, Trunk, General)
  • Поддержка аутентификации 802.1X
  • DHCP-клиент
  • Поддержка GRE
  • Передача абонентского трафика вне туннелей
  • Поддержка ACL
  • Поддержка NTP
  • Поддержка Syslog
  • Поддержка IPv6
Функции QoS
  • Приоритет и планирование пакетов на основе профилей
  • Ограничение пропускной способности для каждого SSID
Конфигурирование
  • Удаленное управление по Telnet, SSH
  • CLI
  • NETCONF
  • Веб-интерфейс
  • SNMP
Безопасность
  • Централизованная авторизация через RADIUS-сервер (WPA/WPA2 Enterprise)
  • Шифрование WPA/WPA2
  • Поддержка Captive Portal
Параметры беспроводного интерфейса
  • Частотный диапазон:
    • 2400–2483.5 МГц
    • 5150–5350 МГц
    • 5470–5850 МГц
  • Модуляция BPSK, QPSK, 16QAM, 64QAM, 256QAM
  • Поддержка MIMO:
    • MIMO 2х2 для 2.4 ГГц
    • MIMO 4х4 для 5 ГГц
  • Ширина полосы:
    • 20, 40 МГц для 2.4 ГГц
    • 20, 40 и 80 МГц для 5 ГГц
Рабочие каналы1
  • 802.11b/g/n: 1–13 (2402–2482 МГц)
  • 802.11a/n/ac:
    • 36–64 (5170–5330 МГц)
    • 100–144 (5490–5730 МГц)
    • 149–165 (5735–5835 МГц)
Скорость передачи данных2
  • 802.11a: до 54 Мбит/с
  • 802.11b: до 11 Мбит/с
  • 802.11g: до 54 Мбит/с
  • 802.11n:
    • 2.4 ГГц – до 300 Мбит/с
    • 5 ГГц – до 600 Мбит/с
  • 802.11ac: до 1733 Мбит/c
    Чувствительность приемника
    • 2.4 ГГц: до -92 дБм
    • 5 ГГц: до -92 дБм
    Максимальная мощность передатчика1
    • 2.4 ГГц: 18 дБм
    • 5 ГГц: 20 дБм
        Физические характеристики
        • Потребляемая мощность не более 12,95 Вт
        • 128 MБ SPI-NAND Flash
        • 256 MБ DDR3 RAM
        • Питание: PoE 48 В / 56 В (IEEE 802.3af-2003)
        • Рабочая температура от +5 до +40 °С
        • Габариты (диаметр x высота): 230x56 мм

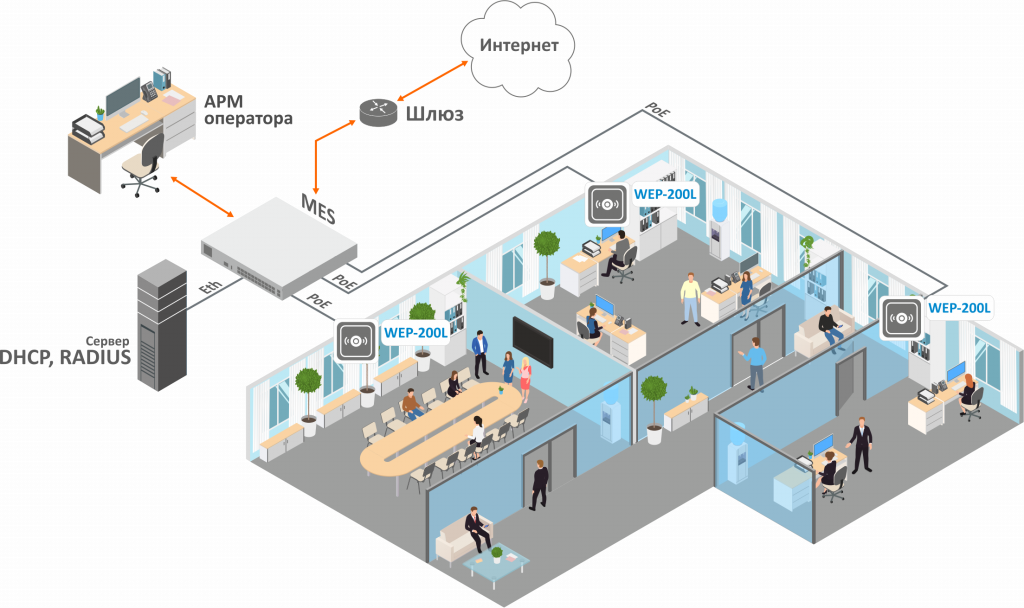

        Схема применения
        Схема применения WEP-200L 2.png


        1Количество каналов и значение максимальной выходной мощности будет изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.

        2Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.
        Программное обеспечение
        ВАЖНО: Начиная с версии ПО 2.3.2 точки доступа не совместимы с предыдущими версиями контроллера SoftWLC / WLC. Требуется обновление контроллера на версию SoftWLC 1.28 / WLC 1.19.2 и новее.
        WEP-200L
        Точка доступа WEP-200L 802.11 ac (5G WiFi), 2.4/5GHz;2x2 MIMO; 1 порт 10/100/1000 Base-T, 48 В DC-PoE, indoor
        Airtune
        Опция Airtune для 1 точки доступа Элтекс
        WLC
        WLC
        Опция Soft-WLC, Софт контроллер со встроенным решением AAA и порталом авторизации для одной точки доступа Eltex
        Крепеж
        Крепеж
        Руководство по эксплуатации (по запросу поставляется на CD-диске)
        Руководство по эксплуатации (по запросу поставляется на CD-диске)
        Сертификат
        Сертификат
        Паспорт
        Паспорт
        Провод заземления
        Провод заземления
        Сертификаты на гарантию, замену, техподдержку
        Скачать регламенты
        Продление гарантийного обслуживания, WEP-200L (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
        [ для нового оборудования ]
        до 2 лет +15% от цены оборудования
        EW-WEP-200L-2Y
        до 3 лет +25% от цены оборудования
        EW-WEP-200L-3Y
        до 5 лет +40% от цены оборудования
        EW-WEP-200L-5Y
        Продление гарантийного обслуживания, WEP-200L (используется при покупке для ранее приобретенного оборудования)
        [ для уже купленного оборудования ]
        на 1 год +12% от цены оборудования
        EW-WEP-200L-1Y
        Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - WEP-200L - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
        1 год +6% от цены оборудования
        SC-WEP-200L-B-1Y
        3 года +15% от цены оборудования
        SC-WEP-200L-B-3Y
        5 лет +32% от цены оборудования
        SC-WEP-200L-B-5Y
        Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, WEP-200L (услуга оказывается при наличии действующей гарантии)
        1 год +30% от цены оборудования
        NBS-WEP-200L-1Y
        3 годa +75% от цены оборудования
        NBS-WEP-200L-3Y
        5 лет +93,75% от цены оборудования
        NBS-WEP-200L-5Y
        Обучение в Академии Eltex
        Базовый курс Академии Eltex: Использование коммутаторов Eltex
        Базовый курс Академии Eltex: Использование маршрутизаторов Eltex
        Базовый курс Академии Eltex: Точки доступа Enterprise и Контроллер беспроводной сети Eltex
        [WEP] Что такое cluster? Зачем он нужен?
        Линейка беспроводных точек доступа WEP-12AC Enterprise-класса компании Элтекс демонстрирует не только высокие скоростные характеристики за счет использования новейшего стандарта 802.11ac, но и обладает внушительным функционалом, который ранее можно было встретить только в дорогостоящих контроллерах.

        Об одной из важнейших функций, реализованной в WEP-12AC благодаря ее большому интеллектуальному потенциалу мы расскажем в этой статье. Речь пойдет о режиме «Кластер».

        Каждый оператор связи сталкивается с проблемой экономии трудозатратпри развертывании, настройке и эксплуатации сети. Конфигурирование каждой отдельной точки доступа и последующее внесение модификаций в конфигурацию требует с одной стороны, довольно однообразной, а с другой, высококвалифицированной и ответственной работы. Режим «Кластер», поддерживаемый устройствами WEP-12AC, позволяет решить данные проблемы и в разы повысить эффективность инсталляции и управления беспроводной сетью. Используя «Кластер», Вы сможете настроить всего лишь одну точку доступа, а остальные устройства в этом сегменте сети автоматически скопируют с нее конфигурацию. При внесении изменений в одно из устройств, модификация автоматически применится ко всем WEP-12AC, входящим в кластер. Данное решение действует и при обновлении ПО устройств. «Кластер» позволяет контролируемо, один за другим произвести автоматическое обновление ПО устройств, входящих в него.

        Кластером называется группа устройств, объединенных в рамках одного широковещательного домена, с синхронизируемой конфигурацией и программным обеспечением.Режим «Кластер» по умолчанию включен на WEP-12AC. Определяющим параметром режима является имя кластера, по которому происходит идентификация принадлежности устройства к данному кластеру. По умолчанию имя кластера - default. После загрузки WEP-12AC определяет, находятся ли в сети устройства, входящие в кластер с тем же именем, что и в его конфигурации. В случае, если таких устройств не найдено, то WEP-12AC начинает считать себя «мастером» кластера. Пояснение к определению «мастера» будет приведено далее. Если же WEP-12AC обнаруживает в сети устройства, принадлежащие к этому же кластеру, то она начинает процесс копирования конфигурации с мастера данного кластера. Таким образом, первое устройство, появившееся в сети с включенным режимом «Кластер», становится мастером этого кластера, а все устройства, появившиеся в сети позже, но настроенные на то же имя кластера, начинают дублирование конфигурации мастера в свои настройки. Одновременно в сети может присутствовать несколько кластеров с различными именами. Одна точка доступа может принадлежать только к одному из кластеров.

        WEP-12AC объявляет о своей принадлежности к кластеру с помощью специального протокола. Устройство посылает в LAN сеть широковещательные UDP пакеты с указанием своей принадлежности к определенному кластеру. Таким образом, все точки доступа, входящие в кластер, обмениваются информацией между собой, узнают о наличии мастера в сети и его конфигурации, а мастер, в свою очередь, проводит инвентаризацию устройств и в каждый момент времени контролирует сколько устройств и с какими адресами входит в кластер.

        Инсталляция

        Теперь рассмотрим, как с точки зрения реальной эксплуатации можно применить данный функционал. При развертывании реальной сети Вам достаточно будет настроить определенным образом только одну точку доступа. Для того, чтобы WEP-12AC могли обмениваться между собой информацией, необходимо установить в сети DHCPсервер для раздачи сетевых адресов. Инсталляция сети сведется к нескольким пунктам:

        1. Установка DHCP сервера.
        2. Конфигурирование и физическое подключение одной точки доступа.
        3. Физическое подключение остальных точек доступа. После установки в сеть первой точки доступа Вам будет необходимо только доставать «из коробки» новые WEP-12AC и физически включать в сеть. Они получат сетевые адреса, определят в сети мастера кластера «default» и автоматически сконфигурируются по подобию мастера, установленного первым. Таким образом, трудоемкость инсталляции сети сведется к минимуму. Также, это значительно снизит требования к квалификации инсталляторов.

        Эксплуатация

        Далее последует этап эксплуатации сети и тут требуется знать, что внесение модификации в конфигурацию кластера также потребует минимальных затрат. Достаточно внести изменения в конфигурацию любой точки доступа, входящей в кластер, и все остальные устройства этого кластера применят данное изменение. Повторимся: не обязательно вносить изменения именно на мастере! Достаточно переконфигурировать любую одну точку доступа в сети.

        Обновление ПО

        Как упоминалось ранее, включив режим «Кластер», у вас появляется возможность автоматического обновления ПО всех устройств, входящих в кластер без применения внешних систем управления и контроллеров. Для обновления ПО Вам понадобится TFTP-сервер, а также DHCP-сервер с определенной конфигурацией. Процедура обновления ПО точек доступа выглядит следующим образом:

        1. Точка доступа загружается и получает адрес по DHCP. В DHCP сессии она получает от сервера в опциях 2 параметра: tftp-server и filename, где tftp-server– IPадрес сервера tftp, а filename - имя файла с расширением .manifest, содержащем информацию о ПО.
        2. Далее мастер кластера на основе принятых данных начинает каждые несколько секунд производить попытку скачивания manifest файла с tftp сервера. После скачивания файла мастер анализирует информацию, содержащуюся в нем, о версии ПО и сравнивает со своей версией. Если версия ПО мастера по сравнению с предлагаемой устарела, то мастер производит скачивание файла ПО с TFTP-сервера (имя файла ПО берется из manifest-файла) и автоматически обновляется.
        3. Остальные устройства в кластере видят, что мастер исчез. В кластере происходит выборка нового мастера на основании uptimeустройств. У кого он больше, тот и становится мастером. В свою очередь он также повторяет пункт 2: скачивает manifest файл, сравнивает версии ПО, обновляет ПО.
        4. Цикл повторяется до тех пор, пока все устройства в кластере не обновятся до актуальной версии прошивки. Для настройки обновления Вам понадобится:

        a) Разместить на tftp-сервере файл “wep12.manifest”, содержащий строку:

        “VERSION=1.2.0 (2014.07.09 08:02 NOVST) wep12ac-1.2.0.tar”

        где wep12ac-1.2.0.tar – имя архива, содержащего ПО для WEP-12AC.

        1.2.0 (2014.07.09 08:02 NOVST) – версия ПО, содержащегося в архиве.

        Версию ПО можно посмотреть в файле «version» в архиве с ПО.

        б) Разместить на tftp-сервере сам архив с ПО для WEP-12AC.

        в) В настройки dhcpсервера (обычно это файл dhcpd.conf) внести следующие правки:

        option tftp-server-name “192.168.1.1”;

        option bootfile-name “wep12.manifest”;

        где «192.168.1.1» – адрес Вашего tftp-сервера, а «wep12.manifest» - имя manifest файла.

        Дополнительные возможности кластера

        SingleManagement IP


        Для того, чтобы быстро и просто находить в сети мастера можно установить параметр Single Management IP. В этом параметре прописывается IPадрес, обратившись к которому впоследствии Вы гарантированно попадете на мастера кластера не зависимо от того, какое устройство взяло на себя мастерство.

        Channel Management


        Как известно, при развертывании беспроводной сети обязательным правилом является разнесение соседних точек доступа по частоте. Использование режима «Кластер» позволяет не беспокоиться об этой проблеме. Точки доступа, находящиеся в кластере, автоматически сканируют окружающую среду, выявляют соседние устройства, как входящие в кластер, так и установленные вне его. Соседствующие точки доступа в кластере договариваются между собой об использовании различных частотных каналов. Также, при выборе оптимального канала они ориентируются и на помехи, создаваемыми сторонними устройствами, не входящими в кластер. Ввиду того, что радио-обстановка меняется с течением времени, в кластере также время от времени происходит перерасчет занимаемых каналов для обеспечения наибольшего выигрыша в борьбе с радио-помехами.

        Совет

        В меню Cluster указывайте параметр Locationдля каждой точки доступа. Это придаст больше наглядности при анализе статистики и состояния кластера, информация о которых в достаточном количестве приводится в различных подменю меню Cluster в WEB интерфейсе.

        Источник:
        docs.eltex-co.ru

        [WEP| WOP] Добавление точки доступа в базу Radius
        Добавление ТД в базу RADIUS необходимо для того, чтобы разрешить авторизацию RADIUS клиентов, подключившихся к этой ТД.

        В настройках точки доступа в меню «Виртуальные точки доступа» указывается пароль доступа к RADIUS. При совпадении данного пароля с паролем для RADIUS станет возможной авторизация на RADIUS клиентов, подключившихся к требуемой виртуальной точке доступа. В случае, когда ТД не добавлена в базу RADIUS или пароль доступа, указанный в настройках, не совпадает с паролем для RADIUS, в авторизации клиента будет отказано.

        Добавить ТД в базу RADIUS можно несколькими способами:

        1. Добавление ТД в базу RADIUS при инициализации. Для этого выберите узел «EMS», во  вкладке «Инициализация ТД WIFI»  нажмите кнопку «Параметры». В появившемся окне выберите тип устройства и нажмите кнопку «Ок». В открывшемся окне перейдите на вкладку  «RADIUS», включите  функцию «Добавить ТД в RADIUS» и впишите пароль в поле «Ключ». Нажмите кнопку «Принять».
        2. Добавление ТД в базу RADIUS через меню «RADIUS».  Откройте меню «RADIUS»  и выберите пункт «Управление точками доступа». В открывшемся окне нажмите кнопку «Добавить». В  окне «Добавление нового объекта» заполните поля «Адрес»«Имя»и «Ключ».  Поле «Описание» можно оставить пустым. Нажмите кнопку «Принять».



        1. Массовое добавление точек доступа в базу RADIUS доступно во вкладке «Списокустройств». Для этого  выберите узел «EMS» и перейдите на вкладку «Списокустройств».  В открывшейся вкладке выберите необходимые  ТД и в поле «Групповые операции» выберите «Добавить ТД на RADIUS». Нажмите кнопку «Выполнить». В открывшемся окне введите пароль для доступа и нажмите кнопку «Принять».

        Источник:
        docs.eltex-co.ru

        [WEP| WOP] Виртуальные точки доступа
        Зачастую в крупной коммерческой организации оказывается недостаточно одной беспроводной сети для покрытия комплекса их требований.

        Например, популярной моделью является создание на территории заказчика свободной для подключения гостей компании к услуге «Интернет» беспроводной сети, а также реализация ряда безопасных зашифрованных сетей доступа, защищенных паролями для внутреннего использования в компании. Установка дополнительных точек доступа является весьма затратным решением. Точки доступа WEP(WOP)-12AC предоставляют возможность организации нескольких беспроводных сетей в одном устройстве. Эти сети называются виртуальными точками доступа.

        Для настройки виртуальной точки доступа вам необходимо перейти в меню VAP в WEB интерфейсе устройства. Как вы знаете, точки доступа WEP(WOP)-12AC имеют 2 физических беспроводных интерфейса. Для каждого физического интерфейса можно определить по 16 виртуальных точек доступа. На каждом физическом интерфейсе по умолчанию включены по одной виртуальной точке доступа. Выключить их можно только при помощи выключения самого физического интерфейса. Все остальные виртуальные точки доступа по умолчанию не активны и могут быть отключены независимо от физического интерфейса. Само собой разумеется, что при выключенном физическом интерфейсе все виртуальные точки доступа, привязанные к нему, также неактивны.

        Для каждой виртуальной точки доступа можно настроить ее имя (SSID), номер VLAN, режим безопасности, режим аутентификации по MAC адресу, а также некоторые дополнительные опции. Имя виртуальной точки доступа является уникальным и идентифицирует ее в беспроводной сети. Имя представляет из себя строку с максимальным числом символов: 32. Например, можно установить имя для гостевой виртуальной сети: «CompanyName-Guest», а для внутренней рабочей сети «Company Name-Work».

        Назначение VLAN для виртуальной точки доступа будет означать, что из вышестоящей сети провайдера в данную беспроводную сеть будет попадать трафик только из этого VLAN, а на трафик, идущий из беспроводной сети в сеть провайдера будет назначаться тег, соответствующий установленному VLAN. Трафик между точкой доступа и беспроводными клиентами всегда идет в нетегированном виде.

        В каждой виртуальной точке доступа существует возможность настройки собственного режима безопасности. Есть 3 режима:

        1. None – открытый режим, при котором любой клиент может подключиться к виртуальной точке доступа не вводя авторизационные данные. Трафик беспроводной сети при этом не шифруется. К примеру, данный режим можно использовать в гостевой сети, для того, чтобы любой гость компании мог беспрепятственно подключиться к услуге «Интернет», не соприкасаясь с внутренней рабочей сетью компании.
        2. WPA Personal – режимсертификации устройств беспроводной связи, при котором клиент авторизуется на точке доступа. При этом клиент должен ввести ключ доступа для авторизации в сети, а весь клиентский трафик будет зашифрован. При установке этого режима безопасности на выбор предоставляется 2 версии протоколов: WPA-TKIP и усовершенствованная модель WPA2-AES. Логично, что еще одним обязательным полем ввода является непосредственно ключ (пароль), который клиент должен будет указать при авторизации на точке доступа. Ключ представляет из себя строку, включающую от 8 до 63 символов. Настоятельно рекомендуем использовать пароли, состоящие из комбинации букв в различном регистре, а также цифр. Установка простого пароля, формата «1234567890» делает бессмысленным любой режим безопасности.
        3. WPA Enterprise – режим сертификации устройств беспроводной связи, при котором клиент авторизуется на централизованном RADIUS сервере. Для настройки данного режима безопасности требуется указать параметры RADIUS сервера (возможно использование до 4 RADIUS серверов одновременно, но с указанием одного активного на данный момент). Также, как и в случае с режимом WPA Personalтребуется указать версии протоколов режима безопасности и ключи для каждого RADIUS сервера. Для еще большего обеспечения безопасности существует возможность указывать списки MACадресов клиентов, которые могут подключаться к конкретной точке доступа. При этом списки разрешенных адресов клиентов можно хранить, как на самой точке доступа, выбирая в селекторе «MACAuthType»опцию «Local», так и на RADIUSсервере, соответственно, выбрав опцию «RADIUS».

        Результатом настроек является широкий набор виртуальных точек доступа с различными именами, VLAN, режимами безопасности и паролями, реализованных на одном физическом устройстве: WEP(WOP)-12AC.

        Источник:
        docs.eltex-co.ru

        [WEP] Минимальная настройка открытой сети на точке доступа
        Подключите точку доступа к питанию и проводной сети. На устройстве загорится красный диод- признак того, что точка доступа загружается. Спустя 1-2 минуты диод загорится желтым цветом. Это означает, что устройство загрузилось.  По дефолту на точке доступа включена опция DHCP, поэтому устройство будет посылать в проводную сеть DHCP-discover с целью получения ip-адреса. После получения адреса диод загорится зеленым цветом. В случае, если dhcp-сервер отсутствует, устройство доступно по ssh,telnet и в Web-интерфейсе по дефолтному адресу 192.168.1.10, логин admin, пароль password.



        После ввода пары логин/пароль откроется Web-интерфейс устройства.



        Для того, чтобы выставить радиоканал, на котором должна работать точка доступа, перейтиде во вкладку Manage-Radio, выберите нужный радио-интерфейс (для WEP-12ac Radio 1 для работы в диапазоне 2.4ГГц, Radio 2 для работы в диапазоне 5ГГц), задайте номер канала и ширину, нажмите кнопку Update внизу страницы для применения и сохранения конфигурации. Если статический канал не будет задан, точка доступа сама выберет оптимальный канал для передачи данных исходя из текущей радиообстановки (режим auto).



        Затем нужно настроить Виртуальную точку доступа (VAP). Максимальное количество- 16 VAP на один радио-интерфейс. Настройка производится в пункте меню Manage-VAP. Выберите нужный радио-интерфейс, для включения VAP отметьте VAP enabled, введите параметр SSID (так будет называться Wi-Fi сеть), для применения и сохранения настроек нажмите кнопку Update.



        После выполненных операций Вы сможете подключиться к точке доступа Wi-Fi клиентом.

        Обращаем Ваше внимание на то, что:

        1) Для корректной работы клиента необходимо, чтобы в сети работал DHCP-сервер, который выдаст клиенту ip-адрес, либо задать ip-адрес, шлюз и маску подсети на клиенте вручную.

        2) При наличии в одном широковещательном домене нескольких точек доступа, они по дефолту обьединятся в кластер, и все настройки VAP синхронизируются (конфигурация распространится на все точки доступа в кластере). Если данное поведение точки доступа нежелательно, нужно выключить режим кластера. Для этого в пункте меню Cluster нужно выставить пункт Clustering в Off и нажать кнопку Update.

        3) В соответсвии с действующим законодательством РФ, необходимо идентифицировать клиента при предоставлении услуги Wi-Fi в общественных местах. Для возможности идентификации клиента необходимо установить и настроить Eltex-Portal, входящий в состав программного контроллера SoftWLC.

        Источник:
        docs.eltex-co.ru

        [WEP| WOP] WEP-12AC/WOP-12AC/WEP-2AC. Создание черного/белого списка через web-интерфейс
        Настройка белых/черных списков MAC-адресов клиентов, которым разрешено/запрещено подключаться к данной точке доступа, выполняется  в меню "Manage" в подменю "MAC Authentication".

        Для создания белого списка в поле "Filter" выберите Allow only stations in list, для создания черного списка - Block all stations in list.



        В поле    введите MAC-адрес клиентского устройства и нажмите кнопку "Add". Введенный MAC-адрес  должен отобразится в поле "Stations List". После добавления в список все необходимых MAC-адрес нажмите кнопку "Update".

        Для удаления MAC-адрес из списка необходимо выделить нужный MAC-адрес и нажать кнопку "Remove".

        После создания списка необходимо перейти в подменю "VAP". В настройках VAP, для которого необходимо применить созданный список, в поле "MAC Auth Type" выберите Local и нажмите кнопку "Update".

        Источник:
        docs.eltex-co.ru

        На данный товар не оставлено ни одного отзыва.

        Будьте первым!
        Используя наш сайт, Вы даёте согласие на обработку файлов cookie и пользовательских данных.
        Оставаясь на сайте, Вы соглашаетесь с политикой их применения.
        Ваш браузер сильно устарел.
        Обновите его до последней версии или используйте другой более современный.
        Пожалуйста, завершите проверку безопасности!
        0
        Корзина
        Наименование Артикул Количество Сравнить
