Исполненный в форм факторе SFP (Small Form Factor Pluggable), TopGate SFP разработан для быстрого и простого подключения в стандартный порт SFP любого коммутатора. Компактные габариты и отсутствие выделенного электропитания позволяют быстро и эффективно выводить потоки Е1 в любой точке присутствия существующей сети, не затрачивая время на громоздкий монтаж, выделение питания и администрирования устройства.

Обладая полным спектром функций линейки оптических мультиплексоров TopGATE, TopGate SFP представляет собой экономически выгодную альтернативу отдельностоящим устройствам передачи потоков Е1 через Ethernet/IP/MPLS сети в оконечных точках сети.

Ключевые преимущества

Компактные габариты, отсутствие отдельного питания
Передача до двух структурированных или неструктурированных потоков
Е1 через сеть передачи данных без потери качества связи
Уникальные алгоритмы восстановления частоты, обеспечивающие
стабильную работу на реальных сетях
Мощные средства мониторинга и журналирования
Управление средствами SNMP, Web, Telnet, SSH
Возможность передачи отдельных тайм-слотов потоков Е1 через Ethernet сети
Ограничения управления по IP, VLAN, журналирование действий операторов
Возможность мониторинга устройств средствами системы управления Eltex-EMS

Краткое описание

Мультиплексор ToPGATE-SFP позволяет осуществлять передачу структурированных или неструктурированных потоков E1 через сети пакетной коммутации. Исполнен в форм факторе SFP (Small Form Factor Pluggable).

Мультиплексор разработан для быстрого и простого подключения в стандартный порт SFP любого коммутатора. Компактные габариты и отсутствие выделенного электропитания позволяют быстро и эффективно выводить потоки Е1 в любой точке присутствия существующей сети, не затрачивая время на громоздкий монтаж, выделение питания и администрирования пространства. Обладая полным спектром функций линейки, мультиплексор, представляет собой экономически выгодную альтернативу отдельностоящим устройствам передачи потоков Е1 через Ethernet/IP-сети в оконечных точках.

Комфортная гарантия и поддержка Узнать больше

Интерфейс E1

Количество: 1 или 2 в форм-факторе RJ45
Стандарты: G.703, G.704, G.706, G.823
Интерфейс: симметричный 120 Ом, HDB3/AMI
Синхронизация: внутренняя, от входящего потока Е1
Разъем: RJ-45

TDM over Packet Network (Ethernet/IP)

TDMoP, SAToP, CESoPSN
Задержка передачи: 1-2000 мс
Резервирование 1+1 (с избыточностью)

Интерфейс Ethernet

Стандарты: 1000Base-X, SGMII
Разъем: SFP

VLAN

802.1q VLAN (TDMoP VLAN,MGMT VLAN)

Интерфейсы управления

IDProm, DDM
Ethernet

Методы управления

Telnet CLI, menu
SSH
SNMP v1, v2c, v3
Web-интерфейс
Аутентификация RADIUS, TACACS+

Размеры:

Габариты (ШxВxГ, мм): SFP (14x14x67)
Вес не более 0,2 кг

Электропитание

От основного устройства
Потребляемая мощность не более 1 Вт

Документация

Руководство по эксплуатации

topgate_user_manual_6xx.pdf / 4 Mb

Описание

Datasheet

topgate_datasheet_hw6xx.pdf / 3 Mb

Предыдущие версии

Краткое техническое описание

TopGate_datasheet__HW6XX.pdf / 3 Mb

Программное обеспечение

LPOS_8 - прошивка для устройств с Hardware version 3xx LPOS_9 - для устройств с Hardware version 6xx

Сертификаты

Декларация ТР ТС

declaration-eac-topgate-series.pdf / 769 Kb

Сертификат связи ОС-6-СПД-3299

os-6-spd-3299-topgate.pdf / 4 Mb

Предыдущие версии

Сертификат соответствия

os-6-sp-1856.pdf / 5 Mb

Декларация ТР ТС

declaration_eac_topgate.pdf / 761 Kb

Сертификат соответствия

sertifikat_topgate_os-1-sp-1630_2018.jpg / 4 Mb

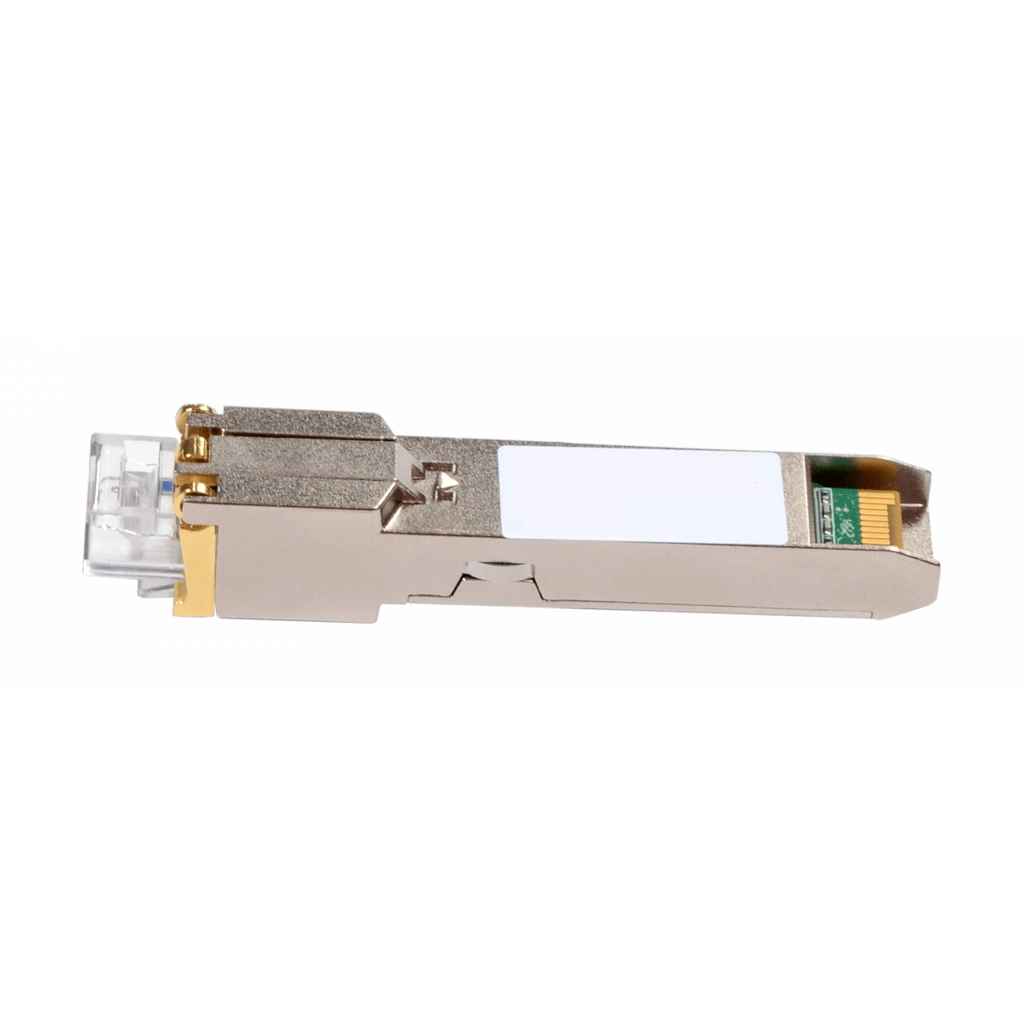

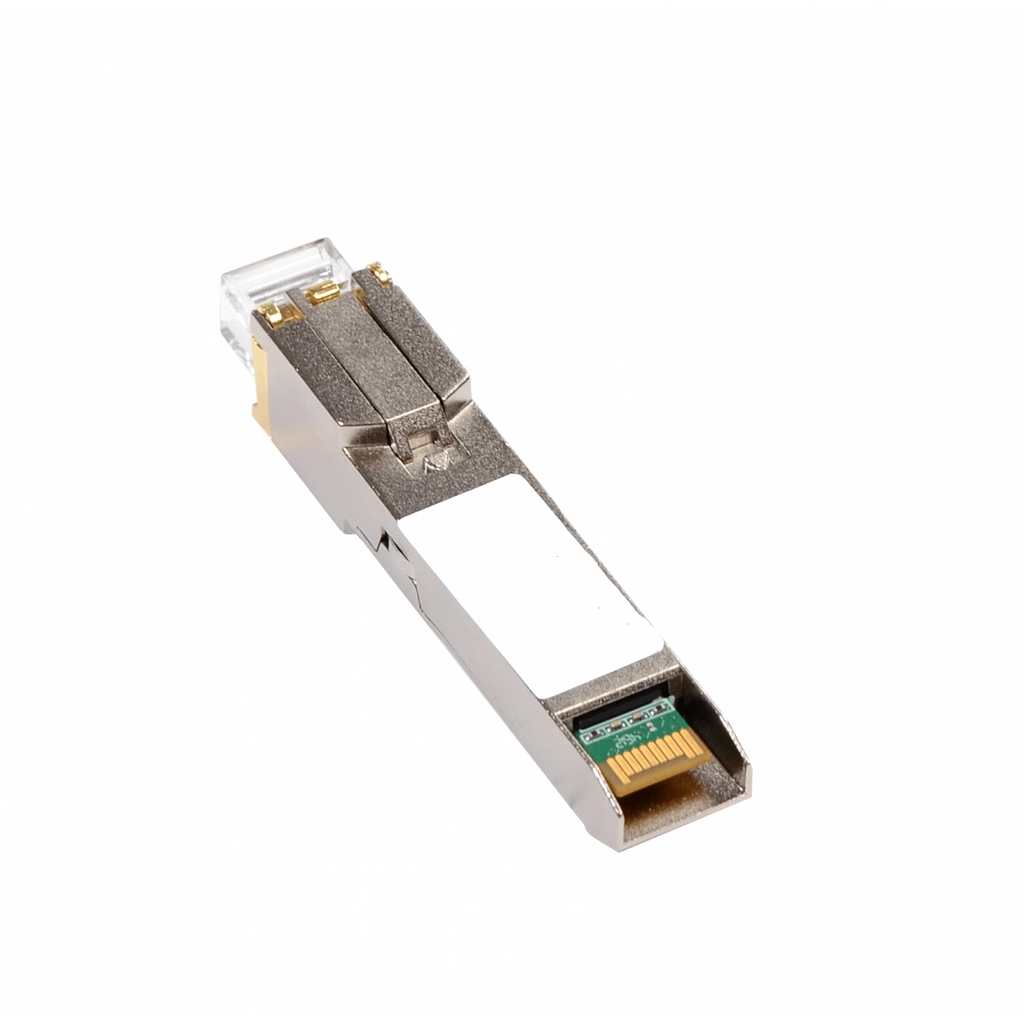

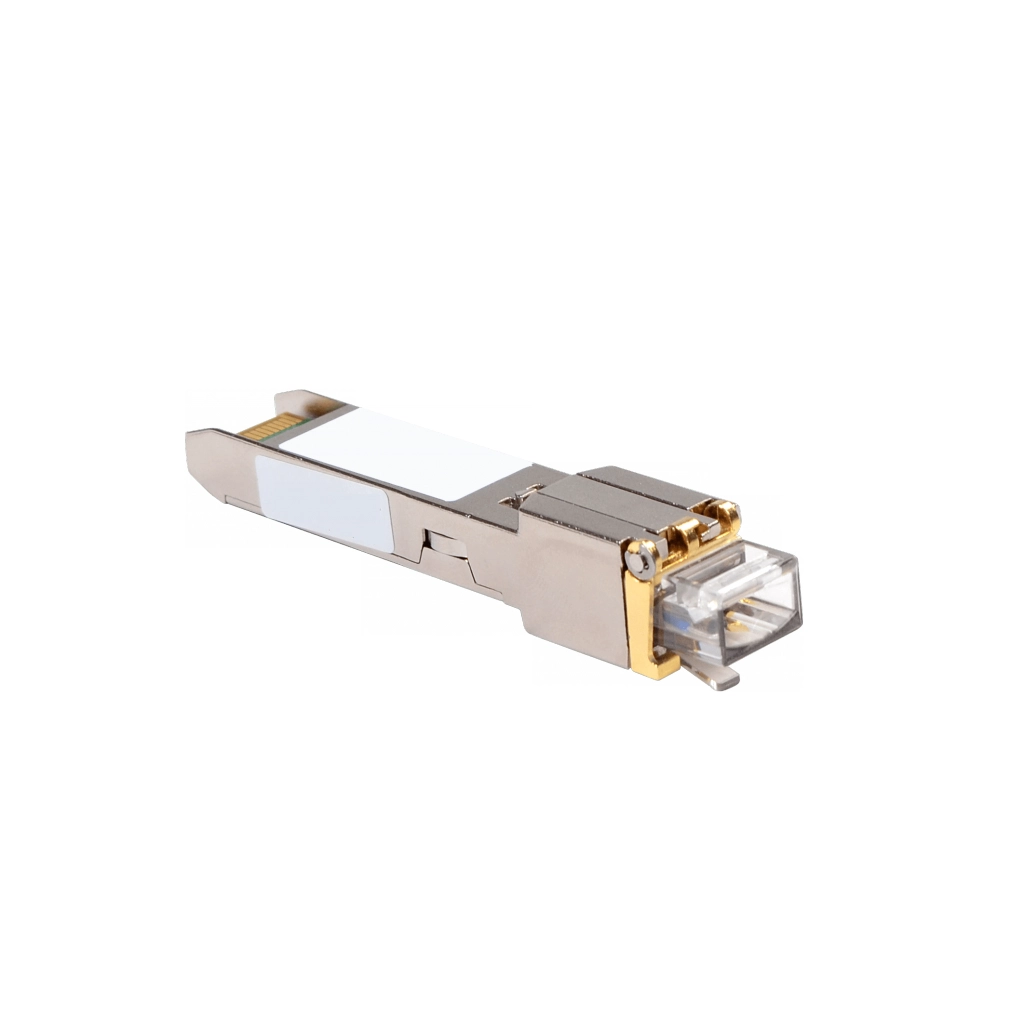

ToPGATE-SFP-2Е1

Оптический мультиплексор, 2Е1, форм-фактор SFP, питание от порта SFP
