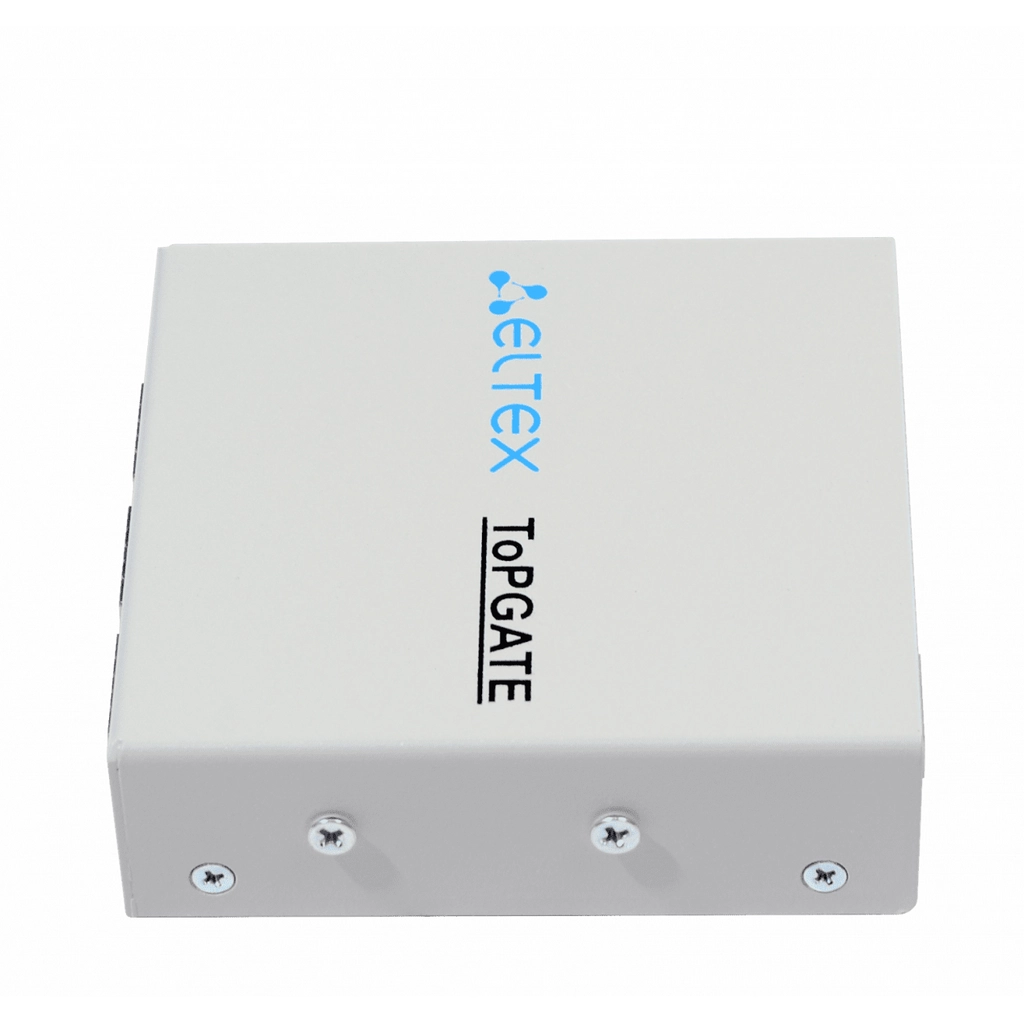

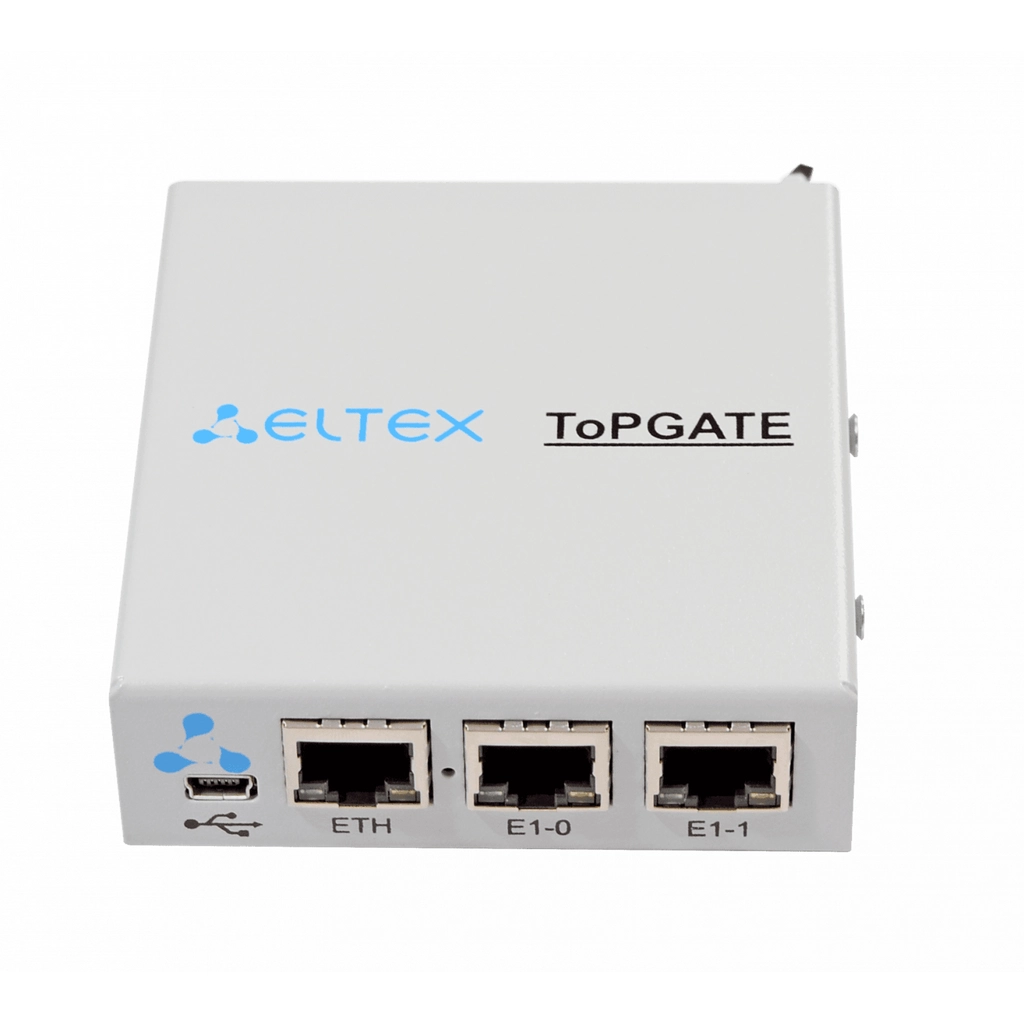

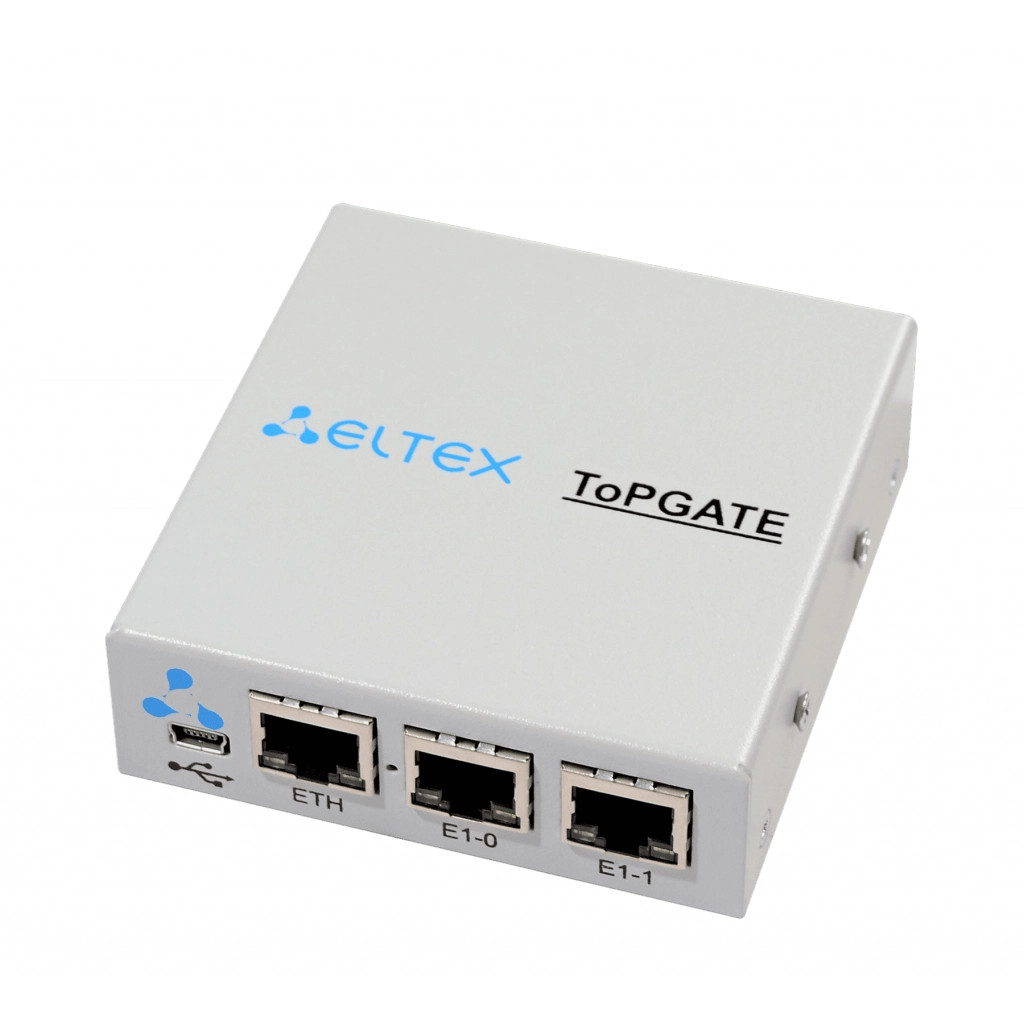

Предназначен для передачи 2 потоков Е1 в IP пакетах через Ethernet сеть. Интерфейсы: 2 порта E1, 1 порт LAN (RJ-45), компактный металлический корпус. Интерфейсы: 2 порта E1, 1 порта LAN (RJ-45), компактный металлический корпус

Дежурный сегодня

Чердынцев Артём

haa@eltexcm.ru

+7 (969) 198 93 45

Доступен к заказу

Артикул:

1
год

2
года

3
года

5
лет

Без

8/5

24/7

Базовый
ремонт

Быстрая
подмена

Общие параметры ToPGATE-2E1-1F Eltex

Статус Минпромторг

Нет

Габариты и вес

Размер коробки ШхВхГ, мм	210 x 40 x 110
Вес брутто, кг	0.35

Интерфейс E1

Количество: 2 в форм-факторе RJ45
Станционный стык E1 (Стандарты: G.703, G.704, G.706, G.823)
Интерфейс: cимметричный 120 Ом, HDB3
Синхронизация: внутренняя, от входящего потока Е1
Дальность передачи: 500м

TDM over Packet Network (Ethernet/IP)

TDMoP, SAToP, CESoPSN
Задержка передачи: 1 - 2000 мс
Резервирование 1+1 (с избыточностью)

Интерфейсы Ethernet

Количество: 1 RJ45
Тип: 10/100 Мбит/c Auto MDI/MDI-X RJ-45
Дальность передачи: 160м
Поддержка стандартов IEEE 802.3, 802.3u, 10 Base-T, 100Base-T, 1000Base-TX

VLAN

802.1Q VLAN (TDMoP VLAN,MGMT VLAN)

Параметры и возможности

Максимальный размер фрейма: 1522
Использование DSCP в QoS
Поддержка NAT при передаче Е1 потоков

Методы управления

Telnet CLI, menu
SSH
Web-интерфейс
SNMP v1, v2c, v3
Аутентификация RADIUS, TACACS+

Размеры

Габариты (ШxВxГ, мм):82х26х85,5 установка в 19” стойку
Вес не более 0,25 кг

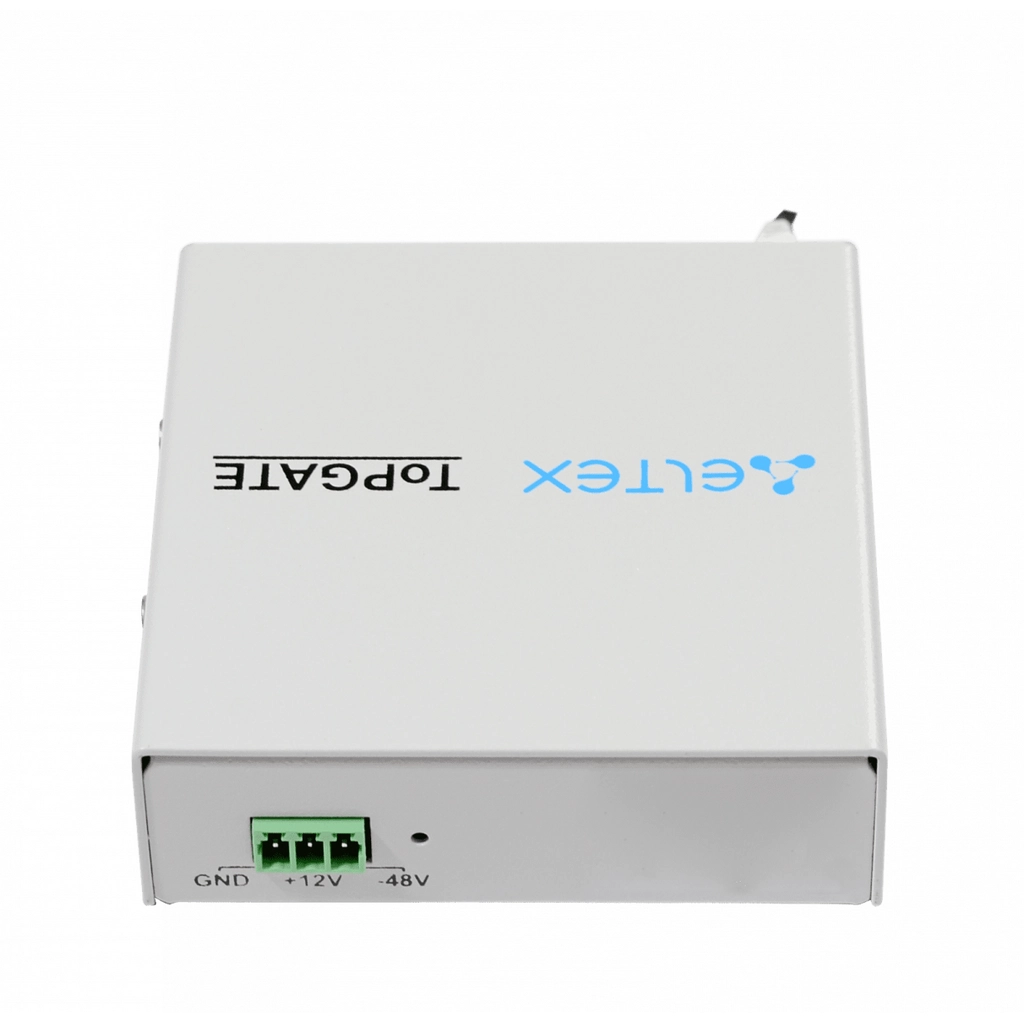

Электропитание

220В переменного тока, 12В постоянного тока (в комплекте преобразователь ~220В в 12В)
Потребляемая мощность не более 5Вт

Основные возможности

Мультиплексор-коммутатор ToPGATE предназначен для совместной передачи структурированных или неструктурированных Е1/E0 потоков (G.703, G.704) и пакетов Ethernet через пакетную сеть передачи данных. При этом можно использовать сеть, построенную на основе самих мультиплексоров, или уже имеющуюся IP-сеть. Для передачи Е1/E0 потоков одновременно с пользовательскими данными используется технология TDMoP.

Ключевые преимущества

Компактные размеры и возможность установки в 19" стойку
Невысокая стоимость оборудования и его эксплуатации
Передача двух структурированных или неструктурированных потоков Е1
через сеть передачи данных без потери качества связи
Уникальные алгоритмы восстановления частоты, обеспечивающие стабильную
работу на реальных сетях
Единый интерфейс с другими устройствами серии TopGATE для комбинации
100Мб-, 1Гб- и 10Гб-ых сетей на основе медной, оптической и беспроводных технологий
Возможность локального (через последовательный порт Mini USB) и удаленного
управления и диагностики
Поддержка SNMP, Web, Telnet, SSH, RADIUS, TACACS+
Возможность мониторинга устройств средствами системы управления Eltex-EMS
