МС240 Цифровая АТС c поддержкой СОРМ

Цифровая АТС МС240 - универсальная АТС (E1, VoIP, FXS, каналы ТЧ). МС240 применяется для построения оконечной, узловой, центральной АТС, учрежденческо-производственной АТС

Цифровая АТС МС240 является современной конвергентной коммуникационной платформой с высокими технико-экономическими показателями, применяется на городских и сельских сетях в качестве оконечной, узловой, центральной АТС, учрежденческо-производственной АТС, коммутатора оперативно-диспетчерской и селекторной связи, узла сетевой служебной связи, а также выноса абонентской емкости.

Архитектура

МС240 имеет блочно-модульную архитектуру. Минимальным элементом является модуль. Модули абонентских комплектов и модули соединительных линий устанавливаются в единый блок.Модули станции устанавливаются в общий 19" блок высотой 6U. В один абонентский блок можно установить до 16 модулей периферии.

Один абонентский блок ЦАТС МС240 имеет емкость до 384 АК с шагом наращивания 24 абонентских комплектов. Емкость станции увеличивается путем добавления блоков расширения, количество которых зависит от требуемой абонентской емкости и не превышает четырех. При этом для управления блоками расширения используется один центральный процессор (ЦП.Е), установленный в одном из каркасов станции.

Центральный процессор станции МС240 (ЦП.Е) позволяет, путем подключения абонентских блоков расширения, увеличить емкость до 1920 АЛ с нагрузкой 0,6 Эрл и до 28 цифровых потоков Е1 с нагрузкой 1 Эрл.

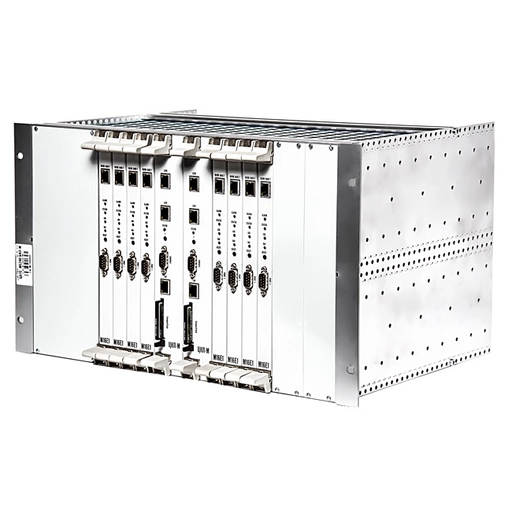

АТС большой емкости строятся на базе блока коммутатора потоков БКП-М. Блоки МС240, с установленными модулями абонентских комплектов, подключаются к БКП-М по протоколу V5.2. Максимальная емкость БКП-М – 256 потоков Е1 (G.703), абонентская емкость – 30000 номеров.

Абонентский вынос

МС240 применяется для выноса абонентской емкости по протоколу V5.2 (модификация МС240AN). В этом случае к основному блоку станции можно подключить один блок расширения, таким образом максимальная абонентская емкость MC240AN – 768 номеров. Коммутация соединений осуществляется в вышестоящей станции, например БКП-М.

Подключение к IP-сетям

Модуль шлюза TM.IP обеспечивает простую интеграцию TDM и NGN сетей. Модуль поддерживает протоколы IP-телефонии – SIP, SIP-T и H.323, передачу факсов и все основные аудиокодеки, применяемые в сетях VoIP.

Схема применения:

  • Оконечная/опорная АТС;
  • Узловая АТС
  • Абонентский вынос
  • Шлюз в IP-сети

Соединительные линии:

  • Цифровые потоки Е1: CAS, E&M, R2/R2.ext,FXO/FXS, PRI (Q.931/EDSS1), SS7
  • ИКМ-15
  • H.323, SIP/SIP-T
  • FXS, FXO
  • Аналоговые 4-х/6-типроводные СЛ с любыми типами сигнализации(в том числе ТДН, АДАСЭ, ССС)

Абонентские линии

  • Телефонные аппараты с импульсным и частотным набором номера
  • Модем, факс
  • Телефоны с функцией CallerID
  • IP-телефоны
  • Удаленные абонентские устройства(по протоколам ТДН и АДАСЭ)
  • Таксофоны местной и междугородной телефонной связи

АТС позволяет использовать следующие типы оконечных абонентских устройств:

  • телефонные аппараты с импульсным или частотным набором номера;
  • устройства передачи данных (модем, факс);
  • удаленные абонентские устройства (по протоколам ТДН и АДАСЭ);
  • абонентские устройства с цифровым уплотнением;
  • таксофоны местной телефонной связи;
  • таксофоны междугородной связи;
  • универсальные таксофоны местной и междугородной связи;
  • телефоны с функцией CallerID;
  • абонентские VoIP-шлюзы;
  • IP-телефоны (при работе с gatekeeper или SIP-сервером).

Максимальное сопротивление шлейфа аналоговой абонентской линии достигает 3 кОм.
В режиме «повышенная дальность» допускается шлейф до 6 кОм.

АТС может работать со следующими типами соединительных линий:

  • цифровые соединительные линии со скоростью передачи 2048 кбит/с (ИКМ-30) с протоколами сигнализации типа 1ВСК, 2ВСК (набор декадный, челнок, пакет), PRI(EDSS) и ОКС №7, V5.2;
  • цифровые соединительные линии со скоростью передачи 1024 кбит/с (ИКМ-15);
  • аналоговые четырёх/шестипроводные соединительные линии с любыми типами внутриполосной и внеполосной сигнализации (в том числе, ТДН, АДАСЭ, ССС);
  • аналоговые двухпроводные абонентские линии, для связи с районной АТС;
  • IP-сети по протоколам H.323, SIP/SIP-T.

Нумерация



Станция обеспечивает работу на телефонных сетях с открытой нумерацией с индексом выхода и на сетях с закрытой нумерацией. Внутренняя номерная значность станции может гибко конфигурироваться и может достигать 8 знаков. ЦАТС МС240 поддерживает множественный план нумерации, позволяя создавать «виртуальные АТС» в пределах одной станции (услуга Centrex), гибко маршрутизировать транзитные соединения.

Дополнительные виды обслуживания



ЦАТС МС240 поддерживает следующие функции ДВО:

  • переадресация входящего вызова на другое оконечное абонентское устройство;
  • переадресация вызова в случае занятости абонента;
  • переадресация вызова в случае неответа абонента;
  • наведение справки во время разговора;
  • передача соединения другому абоненту;
  • соединение без набора номера (прямой вызов);
  • установка личного кода-пароля;
  • активация и деактивация кода-пароля;
  • запрет некоторых видов исходящей связи;
  • однократный и постоянный будильник;
  • сокращенный набор абонентских номеров;
  • уведомление о поступлении нового вызова;
  • перехват вызова;
  • отслеживание злонамеренного вызова;
  • конференц-связь трех абонентов;
  • конференц-связь с последовательным сбором участников;
  • ожидание с обратным вызовом;
  • отмена всех услуг.

Возможна разработка и внедрение в ПО необходимых функций ДВО по согласованию с заказчиком.

Техническое обслуживание и эксплуатация



Оконечные станции серии МС240 ориентированы на централизованное обслуживание, сохраняя при этом возможность подключения сервисного терминала в месте установки. Аппаратные и программные средства станции позволяют проводить диагностику ее работы и диагностику абонентских линий, в т.ч. измерение посторонних напряжений на линейных проводах, измерение величины сопротивления изоляции и емкости между проводами и между проводами и землей. Для дистанционного контроля параметров окружения станции в блок станции со стороны задней панели устанавливается сервисный модуль. Данный модуль программно доступен со стороны центрального процессора и позволяет выполнять следующие функции:

  • контроль состояния охранной, пожарной и др. сигнализаций – до 8 точек;
  • контроль влажности и температуры окружающей среды;
  • контроль состояний вторичных напряжений блока (+5 В, -5 В, -60 В и др.);
  • измерение величины первичного напряжения;
  • выдача сигналов управления внешним оборудованием – (сухие контакты реле – 4 пары);
  • управление и контроль параметров устройства электропитания через порт RS-232;
  • имеющийся на сервисном модуле порт RS-232 может быть использован и для подключения другого оборудования. При этом режимы работы порта могут быть установлены с сервисного терминала или дистанционно из ЦТЭ.

Программное обеспечение МС240 позволяет организовать эксплуатацию сети необслуживаемых оконечных станций из центра технической эксплуатации (ЦТЭ), при этом подключение к МС240 может происходить по каналам связи различных типов:

  • по цифровым потокам путем передачи данных в разговорных канальных интервалах. Этот способ используется при обслуживании сети связи района, если районная станция – цифровая, причем любого типа.
  • через сеть TCP/IP (локальная/корпоративная/Интернет).

ПО ЦТЭ позволяет осуществлять следующие функции:

  • подготовка конфигураций станций, сохранение их на устройстве хранения данных ЭВМ, запись и чтение конфигураций станций;
  • многоуровневый мониторинг сети станций с накоплением и хранением информационных и аварийных данных;
  • интерфейс для подключения внешних систем мониторинга;
  • оперативное управление станциями, блокирование и разблокирование СЛ и абонентских линий;
  • диагностирование станционного оборудования, накопление и хранение сведений об отказах;
  • тестирование абонентских линий – по запросу оператора или автоматическое (по расписанию), накопление результатов проведенных измерений;
  • сбор учетной информации о состоявшихся разговорах;
  • приём и обработка сигналов телеметрии от контрольных устройств объектов;
  • передача сигналов управления в контрольные устройства объектов.

В станции МС240 реализована возможность выдачи телеметрической информации с оконечной станции в ЦТЭ. Источником информации может быть:

  • изменение состояния охранных и пожарных систем;
  • состояние температурного датчика (измерение температуры в помещении);
  • состояние датчика влажности;
  • состояние системы электропитания, с возможностью дистанционного управления работой устройств электропитания собственного производства, что позволяет в полной мере реализовать концепцию построения необслуживаемой сети станций.

Входящий в состав программного обеспечения ЦТЭ менеджер автоматических операций дает возможность автоматизировать функции, выполняемые обслуживающим персоналом. ПО ЦТЭ функционирует на базе персонального компьютера (ПК) в среде ОС Windows 98/2000/XP.

Модули абонентских комплектов выполнены на основе интегрированного комплекта микросхем SLIC. Данный набор микросхем позволяет реализовать дополнительные возможности по сравнению со стандартной дискретной схемой абонентского комплекта. В частности это:

  • встроенное тестирование параметров линии и абонентских комплектов без применения дополнительного оборудования;
  • измерение посторонних напряжений на линейных проводах, измерение величины сопротивления – изоляции и емкости между проводами и между проводами и землей;
  • встроенное тестирование комплектов;
  • формирование индукторного вызова;
  • эффективная схема защиты программного изменения режимов работы абонентских комплектов.

В станции МС240 реализована возможность выбора оптимального режима работы абонентского комплекта:

  • нормальный режим – питание на линии -48 В, применяется в большинстве случаев. Сопротивление абонентского шлейфа (вместе с ТА) – до 3 кОм;
  • режим пониженного потребления – питание на линии -24 В, применяется для подключения близко расположенных абонентов. Сопротивление абонентского шлейфа – до 1,5 кОм;
  • режим повышенной дальности – питание на линии 90 В, применяется для подключения удаленных абонентов. Сопротивление абонентского шлейфа – до 6 кОм.

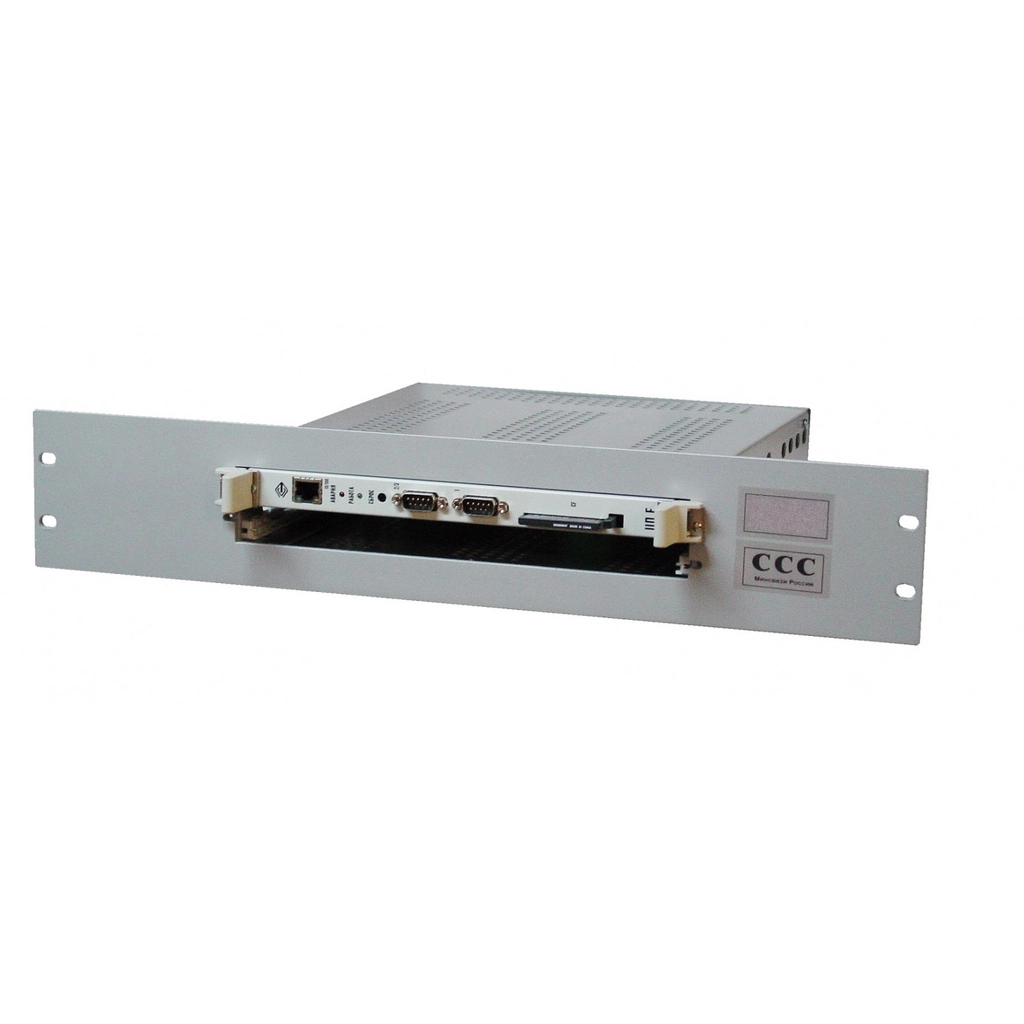

Каркас 2U МС240

Каркас МС240 2U (компактное исполнение МС240)

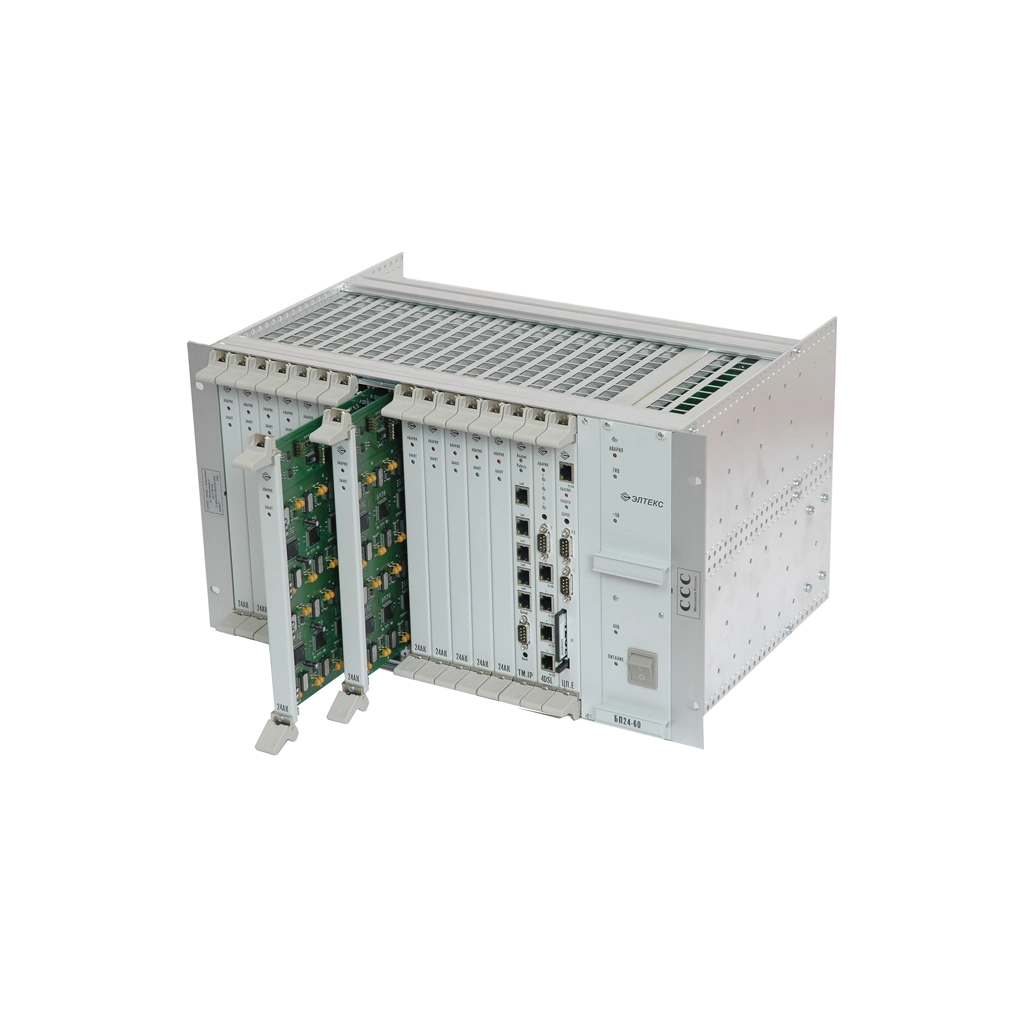

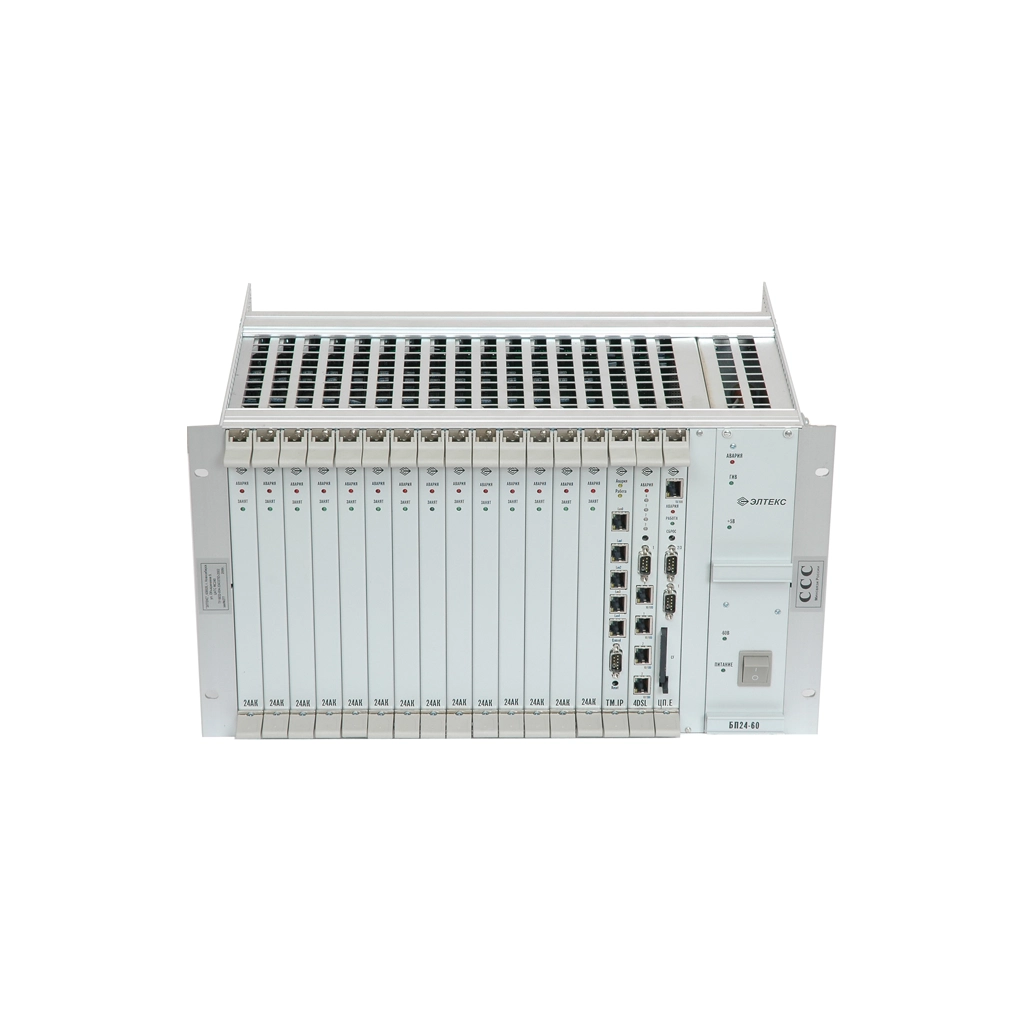

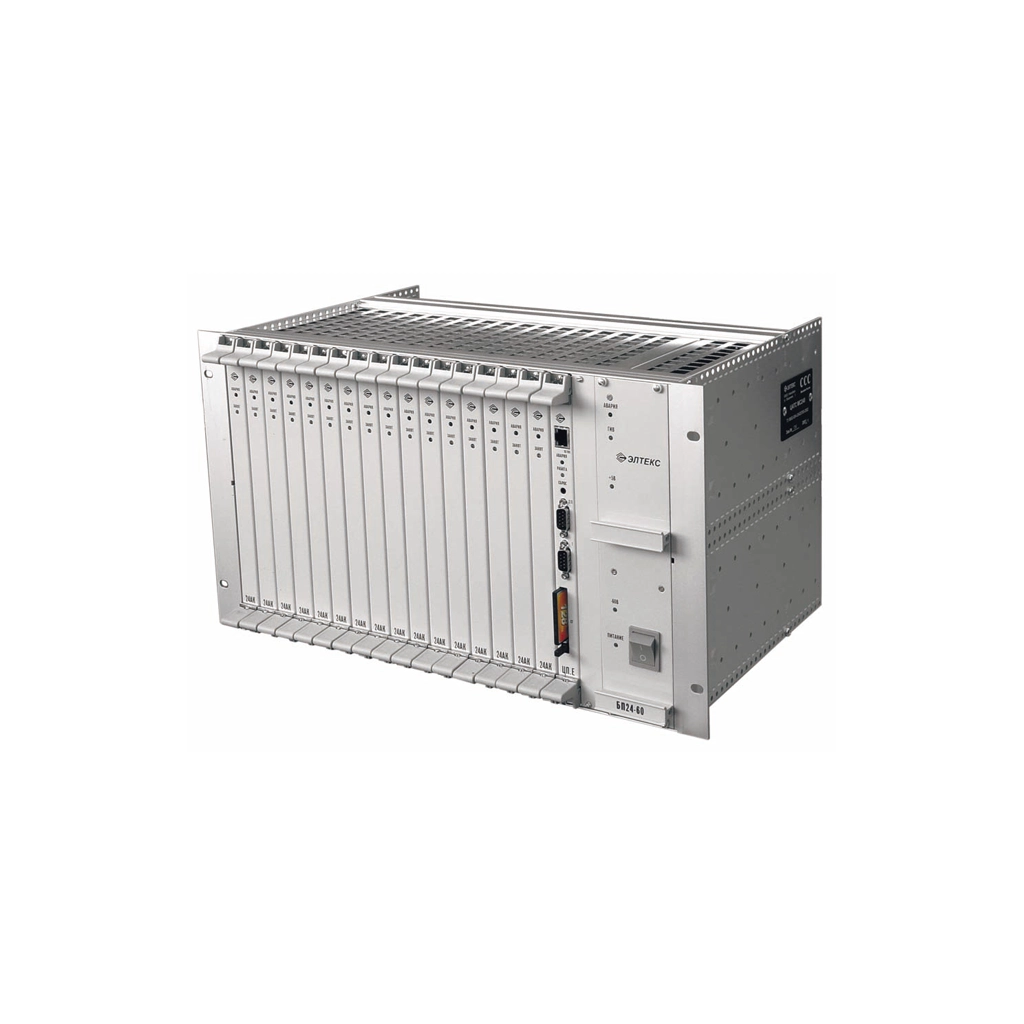

Каркас 6U МС240

Каркас МС240 6U (16 слотомест для устновки модулей)

МТС

Модуль телеметрии и сигнализации для МС240 (устанавливается на процессор)

МС-БП-24/60

Модуль блока питания для МС240 (устанавливается в специальное слотоместо)

ЦП.Е

Модуль центрального процессора (устанавливается в специальное слотоместо)

ЦП.Е-СОРМ

Модуль центрального процессора (с поддержкой функций СОРМ)

КС

Модуль контроллера сопряжения для МС240 (устанавливается вместо процессора на блок расширения МС240)

8ТМ

Модуль 8-ми цифровых стыков Е1 для ЦАТС МС240

8ТМ-1

Модуль четырех цифровых стыков Е1 для ЦАТС МС240

TM.IP

Модуль шлюза для подключения к IP-сетям, с возможностью установки субмодулей СМ.IP64 или СМ.IP32

24АК

МС240 Модуль абонентских комплектов (FXS), 24 порта

24АК-D

Модуль абонентских комплектов (FXS) с поддержкой режима повышенной дальности, 24 порта

16СТ

ЦАТС МС240 Модуль системных телефонов, 16 портов

8ТЧ

Модуль стыка с 2/4/6-ти проводными каналами ТЧ, 8 портов

8АЛ

Модуль подключения абонентских линий АТС (FXO), 8 портов

8МБ

Модуль комплектов МБ, 8 портов, возможен режим E&M

2И15

Модуль 2-х цифровых стыков ИКМ-15 для ЦАТС МС240

СГС

Субмодуль голосовых сообщений (устанавливается на модуль ЦП.Е)

СКС

Субмодуль расширения (устанавливается на модуль ЦП.Е)

С4Е1

Субмодуль на 4 канала Е1 (устанавливается на модуль ЦП.Е)

СM.IP64

Субмодуль на 128 каналов без сжатия, 64 канала со сжатием (устанавливается на модуль TM.IP)
