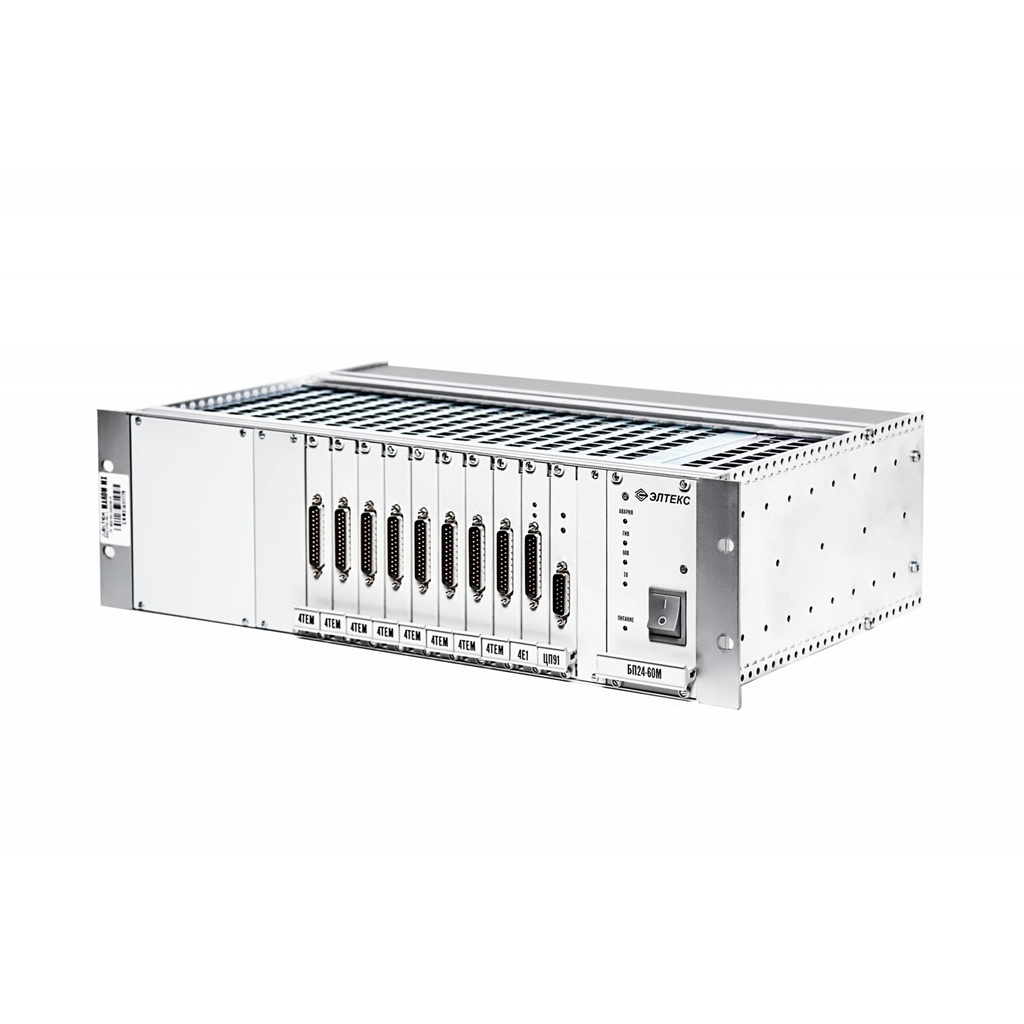

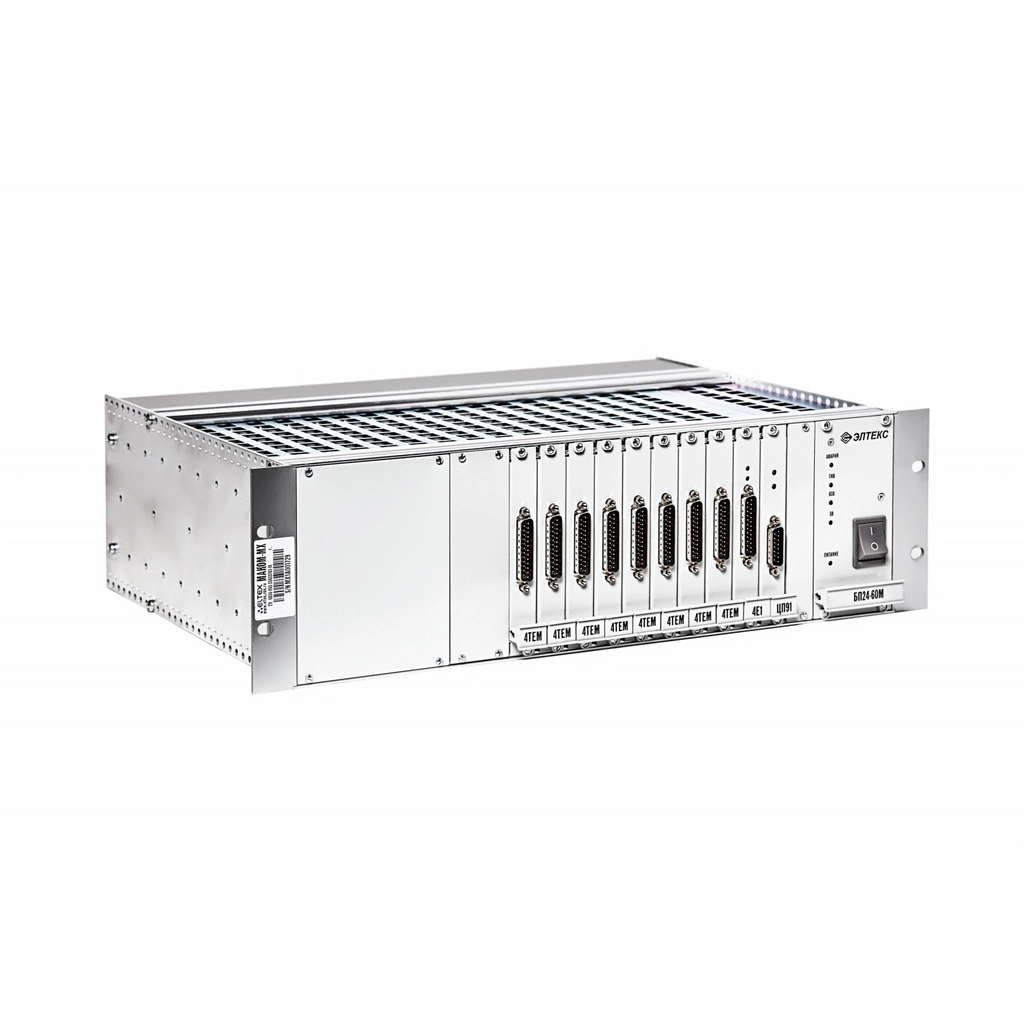

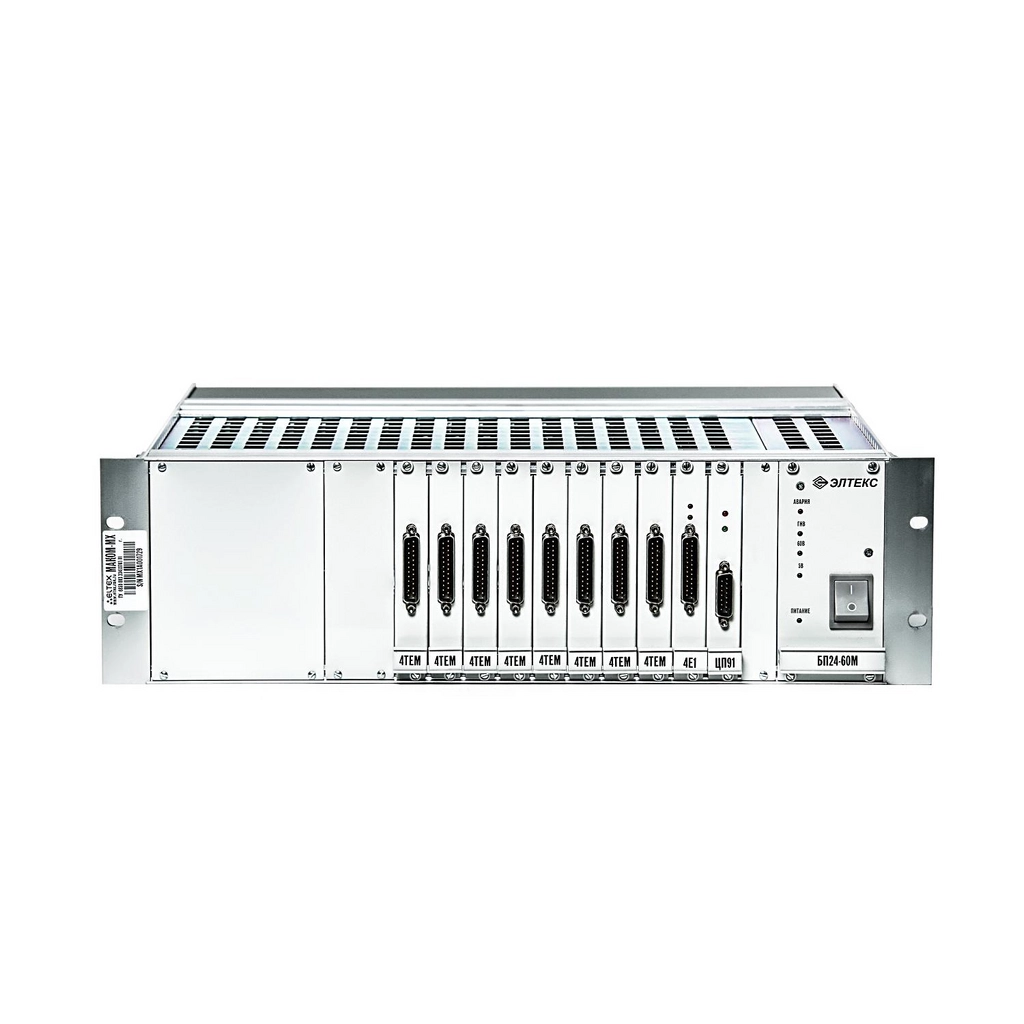

Гибкий мультиплексор Маком-МX

Гибкий мультиплексор поддерживает все основные протоколы и интерфейсы TDM: E1, ИКМ-15, FXS, FXO, ТЧ, V.24, 3-х проводные СЛ и другие. Также, Маком-МХ позволяет передавать потоки Е1 через IP сети.

Розница:

38400

Опт:

Запросить

Дилерам:

Запросить
38400

Гибкий мультиплексор предназначен для формирования первичных цифровых потоков со скоростью 2048 кбит/с (поток Е1) из аналоговых речевых сигналов и сигналов цифровых интерфейсов, электронной кроссовой коммутации цифровых каналов со скоростью 64 кбит/с, передачи цифровых потоков по сети IP/Ethernet, а также для конвертации физических стыков и линейной сигнализации.

Конструктивное исполнение

Оборудование реализовано в виде модульной конструкции, при этом модули блока питания (БП) и центрального процессора (ЦП) являются базовыми и устанавливаются при любой конфигурации аппаратуры. Модуль ЦП осуществляет кроссовую коммутацию ОЦК и сигнальных каналов, производит конвертирование протоколов сигнализации, управляет работой модулей периферии. Параметры конфигурации хранятся в энергонезависимой памяти.

Сопряжение аппаратуры с подключаемыми каналами и линиями обеспечивают модули периферийных окончаний (модули периферии). Каждый модуль периферии содержит однотипные комплекты, обеспечивающие подключение определенных каналов и линий. Питание оборудования осуществляется от сети постоянного тока с заземленным положительным полюсом и напряжением 24…60В. Конструктивно каждый модуль выполнен в виде отдельного ТЭЗа. ТЭЗы устанавливаются в 19” евроконструктив 3U84ТЕ в стоечном исполнении. Общее количество модулей периферии, которое можно установить в один корпус, составляет 16. Все посадочные места модулей периферии – универсальны.

Варианты применения

В простейшем случае, с помощью мультиплексора Маком-МX можно скоммутировать от 4 до 60 аналоговых окончаний на один-два цифровых потока Е1 или до 128 абонентских комплектов на 4 потока Е1. В качестве аналоговых окончаний могут выступать 2, 4 или 6 проводные линии ТЧ, с внутриполосной сигнализацией или с сигнализацией выделенному сигнальному каналу, абонентские линии или абонентские комплекты. Информация речевых каналов при этом может быть сжата до 32 или 16 кбит/с на канал, используя кодирование АДИКМ.

Мультиплексор используется для организации цифрового канала связи по технологии SHDSL/SHDSL.bis со скоростью до 11,4 Mbps. В качестве особых возможностей мультиплексора следует отметить функции конвертора протоколов.

С помощью мультиплексора можно осуществлять конвертацию в обе стороны:

  • местной и междугородной зоновой сигнализации 2600 Гц по каналам ТЧ в Е1 протокол 2ВСК;
  • одночастотной сигнализации в 1ВСК;
  • сигнализации батарейным способом по трёхпроводным соединительным линиям в Е1 протокол 2ВСК;
  • преобразование стыка ИКМ-15 в Е1.

Также мультиплексор позволяет, устанавливать широковещательные соединения, т.е. подать сигнал с одного из аналоговых или цифровых каналов на несколько других. Применяется в частности для подачи программ радиовещания в несколько пунктов одновременно.

Конфигурирование и мониторинг

Конфигурирование и мониторинг производится с помощью персонального компьютера. Программное обеспечение позволяет осуществлять создание и редактирование конфигурации без подключения к мультиплексору или «онлайн», изменять параметры оборудования без перерыва работы, контролировать состояние мультиплексора и сигнализировать при возникновении аварийных ситуаций.

Имеется возможность удаленного конфигурирования и мониторинга мультиплексора через потоки Е1, DSL, что позволяет объединить несколько мультиплексоров в сеть и управлять их работой удаленно с помощью компьютера, подключенного к любому из мультиплексоров этой сети. Программное обеспечение для центра эксплуатации работает в среде Windows 98/2000/XP и позволяет производить мониторинг /настройку работы как локального оборудования по стыку RS-232, так и сети мультиплексоров через цифровые тракты E1.



Оборудование имеет следующие типы интерфейсов:

  • цифровые стыки Е1, кодировка HDB3 или AMI;
  • цифровые стыки ИКМ-15 (1024 кбит/с);
  • FXS (двухпроводные физические линии для подключения оконечных абонентских устройств со шлейфной сигнализацией);
  • FXO (двухпроводные физические линии, включаемые в абонентские комплекты АТС);
  • трехпроводные физические соединительные линии (СЛ) с сигнализацией батарейным способом;
  • двух-/четырех-/шестипроводные окончания каналов ТЧ аппаратуры систем передачи;
  • двухпроводные физические линии системы МБ;
  • цифровые асинхронные стыки V.24;
  • цифровые синхронные стыки V.24, V.11, V.35, V.36, X.21;
  • цифровые сонаправленные стыки 64 кбит/с (G.703.1);
  • стыки С-1И;
  • Ethernet 10/100 Base-T;
  • TDMoP Ethernet;
  • ВОЛС Ethernet TDMoP;
  • телеграфные стыки;
  • цифровые стыки SHDSL.

Каркас Маком

Каркас 19" стоечный 3U мультиплексор Маком-МХ

МХ-БП-24/60

Модуль блока питания для мультиплексора Маком-МХМаком-МХ

ЦП91

Маком-МХ Модуль центрального процессора (мультиплексор)

ЦПМ

Маком-МХ Модуль центрального процессора (мультиплексор, вынос)

1DSL

Модуль цифровых стыков 1SHDSL, скорость 5,7 Мбит/с

2DSL2

Модуль цифровых стыков 2SHDSL, скорость 11,4 Мбит/с

1DP

Модуль дистанционного питания DSL мультиплексор Маком-МХ

4Е1

Модуль цифровых потоков Е1, 4 порта, мультиплексор Маком-МХ

4И15

Модуль цифровых потоков ИКМ-15, 4 порта, мультиплексор Маком-МХ

4АЛ

Модуль стыка с абонентскими линиями АТС (FXO), 4 порта

8АК

Модуль аналоговых абонентских комплектов (FXS), 8 портов

4ТЕМ

Модуль стыков с 2/4/6-типроводными каналами ТЧ, 4 порта

4ТЧУ

Модуль стыков с 2/4/6-типроводными каналами ТЧ, с плавной регулировкой уровней, 4 порта

4ТЧА

Модуль стыков с 2/4/6-типроводными каналами ТЧ, с плавной регулировкой уровней, управление током по фантомной цепи, 4 порта

LAN

Модуль шлюза/коммутатора Ethernet, 4 порта RJ-45 10/100 Мбит/с

4МБ

Модуль 4-х комплектов системы МБ, 4 порта, мультиплексор Маком-МХ

4СЛУ

Модуль 4-х универсальных 3-х проводных комплектов, 4 порта

2VS

Модуль синхронных интерфейсов V.11/V.24/V.35, 2 порта

4V24

Маком-МХ Модуль асинхронных интерфейсов V.24, 4 порта,

4С1И

Модуль цифровых стыков С1И, 4 порта, мультиплексор Маком-МХ

4C64

Модуль 4-х цифровых стыков ОЦК, 4 порта, мультиплексор Маком-МХ

АДИКМ

Модуль сжатия речевых сигналов, до 60-ти каналов, АДИКМ

4ТЛГ

Модуль 4-х телеграфных стыков, мультиплексор Маком-МХ

8ТЛМ

Модуль сигнализации и телеметрии, мультиплексор Маком-МХ

RS422

Адаптер RS-422 (для увеличения расстояния до компьютера)

4ToP-2F

Модуль оптического стыка, 4 потока Е1+100 Mb Ethernet, 2 лазера, 20 км

8ToP-2FG

Модуль оптического стыка, 8 потоков Е1+1000 Mb Ethernet, 2 шасси под SFP
