ToPGATE-24E1-2FG Оптический мультиплексор Eltex

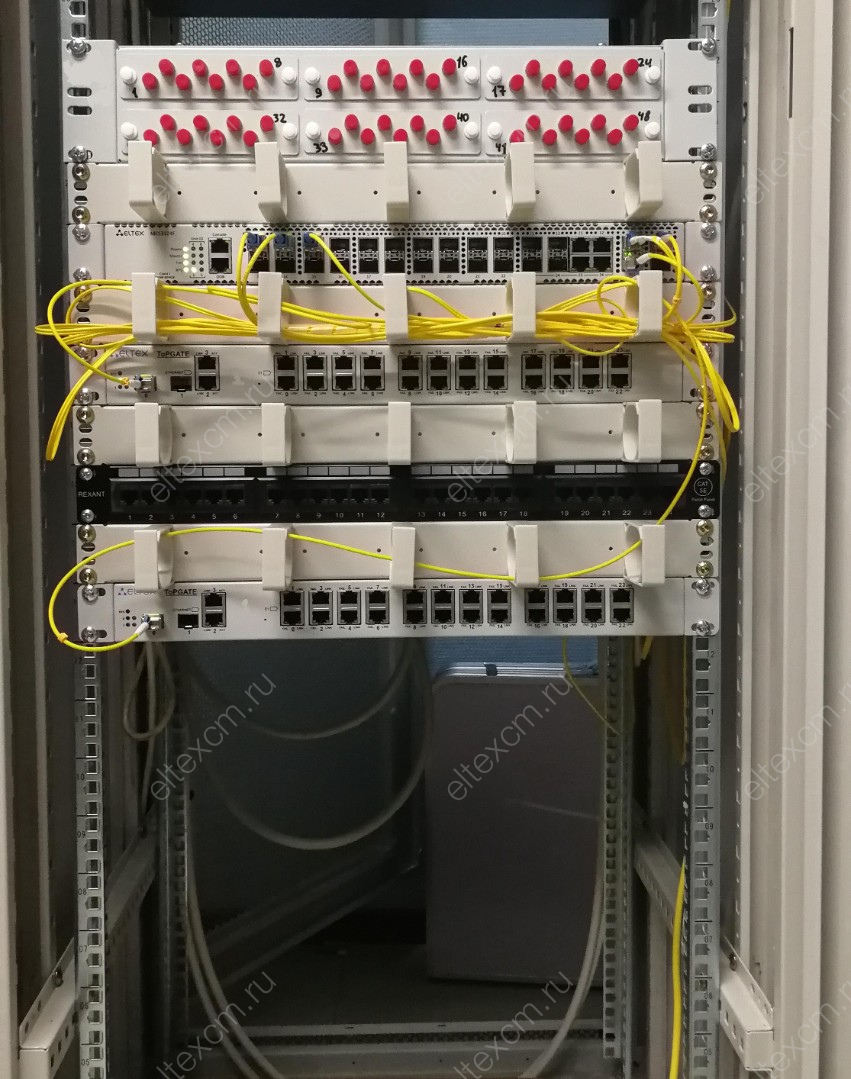

Видео и фото от пользователей
Предназначен для передачи 24 потоков Е1 в IP пакетах через Ethernet сеть. Интерфейсы: 24 портов E1, 2 порт LAN 10/100/1000Base-T, 2 порта 1000Base-X (шасси для установки SFP). Выполнен в металлическом корпусе.
Алексеев Никита (Москва)
Бринева Анна (Москва)
Бурдюгова Татьяна (Москва)
Бурмистров Игорь (Москва)
Васильева Татьяна (Москва)
Дудоров Дмитрий (Москва)
Жданов Алексей (Москва)
Жигульская Екатерина (Москва)
Каночкин Виталий (Москва)
Клюй Вячеслав (Москва)
Кожемяко Руслан (Москва)
Кузьмин Максим (Москва)
Ларин Алексей (Москва)
Лысенко Алексей (Москва)
Муртазин Камиль (Казань)
Наполов Илья (Москва)
Поддубный Владислав (Москва)
Пчелинская Светлана (Москва)
Рекун Антон (Москва)
Степанов Артем (Москва)
Сутоцких Илья (Москва)
Сытый Александр (Москва)
Фадин Дмитрий (Москва)
Файзрахманов Марат (Москва)
Чердынцев Артём (Москва)
Шатуха Егор (Москва)
Щербаков Максим (Москва)
Доступен к заказу
Артикул:
ToPGATE-24E1-2FG
Скопировать артикул
Скопировано
Общие параметры ToPGATE-24E1-2FG Eltex
| Статус Минпромторг | Нет |
Габариты и вес
| Размер коробки ШхВхГ, мм | 550 x 85 x 270 |
| Вес брутто, кг | 2.2 |
Интерфейсы E1
- Количество: 24 RJ45
- Стандарты: G.703, G.704, G.706, G.823
- Интерфейс: симметричный 120 Ом, HDB3/AMI
- Синхронизация: внутренняя, от входящего потока E1
- Дальность передачи: 500 м
Интерфейсы Ethernet
- Количество: 4
- 2 интерфейса Gigabit Ethernet, интерфейс SFP/CSFP* 1Gb, интерфейс SFP 1Gb
- Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control
- Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control
TDM over Packet Network (Ethernet/IP)
- TDMoP, SAToP, CESoPSN
- Задержка передачи: 1 - 2000 мс
- Резервирование 1+1 (с избыточностью)
Параметры и возможности
- Размер таблицы MAC-адресов: 1024 записи
- Коммутация: на скорости линии
- Максимальный размер фрейма: 1632 байт
- IGMP Snooping
- Зеркалирование портов
- Поддержка NAT при передаче Е1 потоков
- VLAN: стандарт IEEE 802.1Q; диапазон значений от 0 до 4095; Q-in-Q - двойное тегирование;
- MVR (Multicast VLAN Registration)
- Четыре очереди приоритетов 802.1p
- QoS на основе: порта коммутатора, VLAN, DSCP, MAC-адреса источника/приемника
- FlowControl - функция контроля потока
- SAFilter - функция фильтрации по MAC-адресам
- Scheduling - планирование выхода фреймов
- Dying Gasp - отправка сообщения на syslog-сервер при отключении питания или перезагрузке
Управление
- Локальное управление: 1 разъем USB type B, 1 разъем RS-232
- Управление через IP-сеть: Telnet CLI, menu, SSH, Web-интерйфейс, SNMP v1, v2c, v3
- Управление оборудованием, например АТС, подключенным к порту AUX
- Аутентификация RADIUS, TACACS+
Размеры
- Габариты (ШxВxГ, мм): 430х44х150 установка в 19” стойку;
- Вес не более 2 кг;
Электропитание
- 220В переменного тока и -48В постоянного тока
- Потребляемая мощность не более 15 Вт
* модули SFP/CSFP в комплект не входят
Основные возможности
Мультиплексор-коммутатор ToPGATE предназначен для совместной передачи структурированных или неструктурированных Е1/E0 потоков (G.703, G.704) и пакетов Ethernet через пакетную сеть передачи данных. При этом можно использовать сеть, построенную на основе самих мультиплексоров, или уже имеющуюся IP-сеть. Для передачи Е1/E0 потоков одновременно с пользовательскими данными используется технология TDMoP. Наличие встроенного полнофункционального управляемого коммутатора Gigabit Ethernet уровня 2+ и двух оптоволоконных интерфейсов (до 120 км по одному волокну) дает возможность строить небольшие транспортные сети без использования стороннего оборудования.
Ключевые преимущества
- Поддержка модулей CSFP (Compact Small Form-factor Pluggable).
Через один модуль CSFP можно подключить две ВОЛС. - Возможность посмотреть IDProm и DDM (Digital Diagnostics Monitoring) SFP/CSFP модулей
- DyingGasp - отправка сообщения на syslog-сервер и SNMP trap при отключении питания
- Передача 24 структурированных или неструктурированных потоков Е1 через сеть
передачи данных без потери качества связи - Алгоритмы восстановления частоты, обеспечивающие стабильную работу на реальных сетях
- Единый интерфейс с другими устройствами серии для комбинации 100Мб, 1Гб и 10Гб сетей
- на основе медной, оптической и беспроводных технологий
- Локальное зеркалирование трафика
- MVR (Multicast VLAN Registration) - регистрация мультикастовых VLAN'ов, которая позволяет
передавать мультикастовый поток в одном VLAN'е, в то время как конечные пользователи смогут
получать его, находясь в различных VLAN'ах - Поддержка RSTP для построения сложных сетевых топологий с резервированием,
таких как «кольцо с отводкой», «дерево» - Поддержка SNMP, Web, Telnet, SSH, RADIUS, TACACS+
- Возможность локального и удаленного управления и диагностики
- Возможность мониторинга устройств средствами системы управления Eltex-EMS
Программное обеспечение
LPOS_8 - прошивка для устройств с Hardware version 3xx LPOS_9 - для устройств с Hardware version 6xx
Оптический мультиплексор, 24 Е1+1 Gb Ethernet, 2 шасси под SFP, 1U
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
