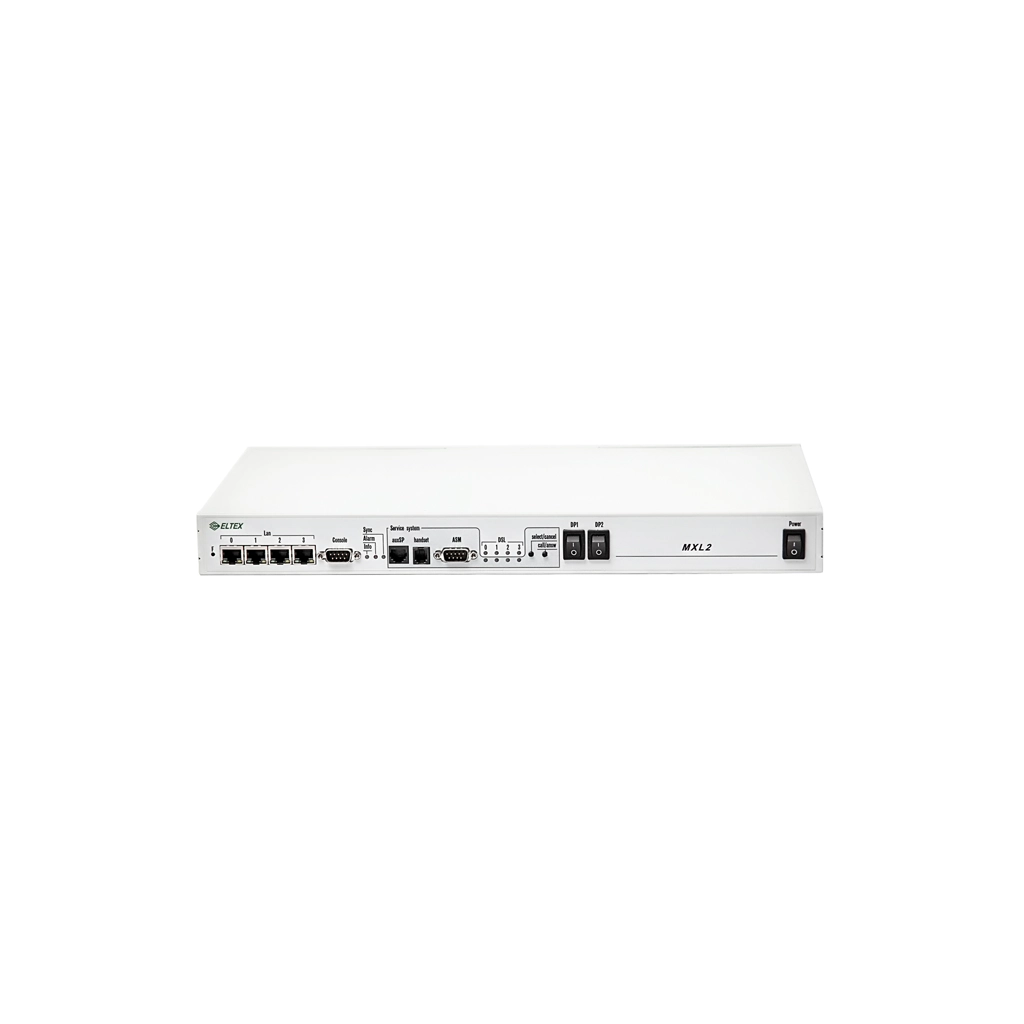

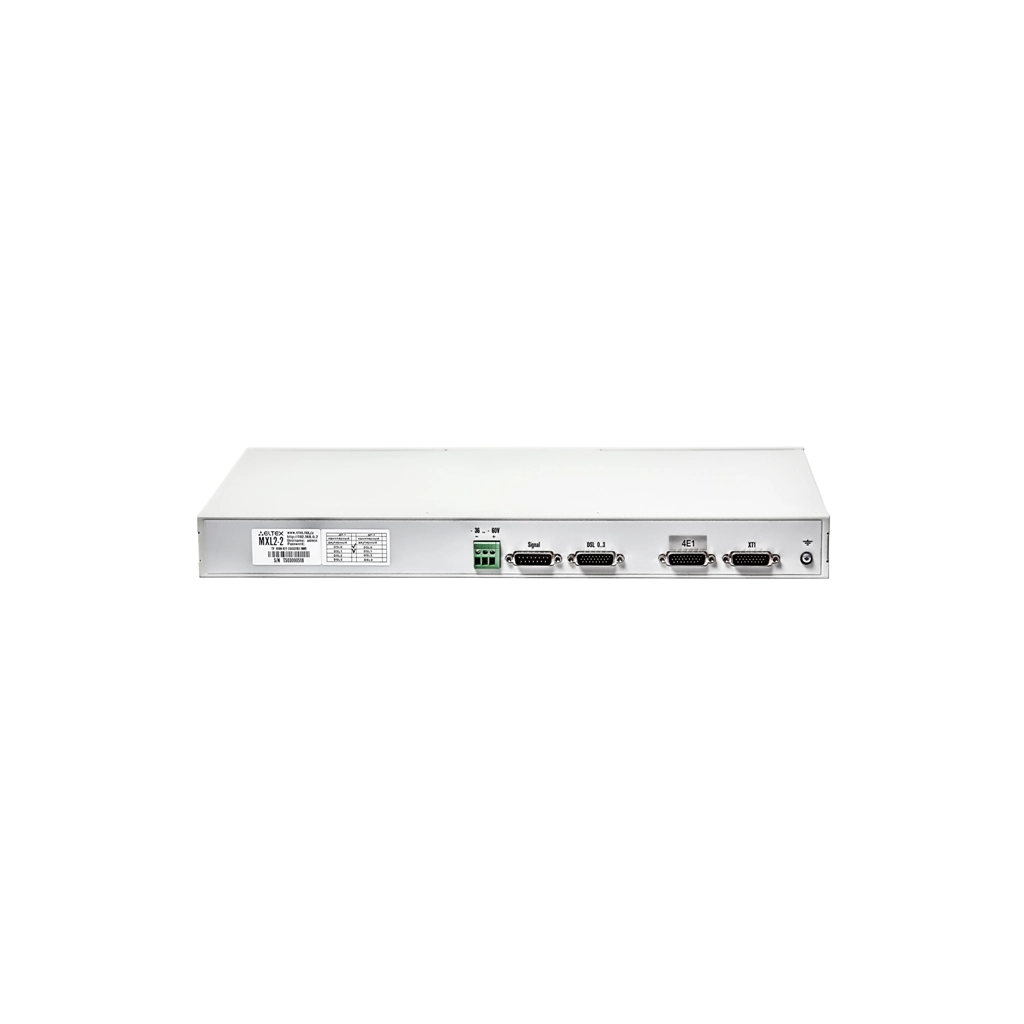

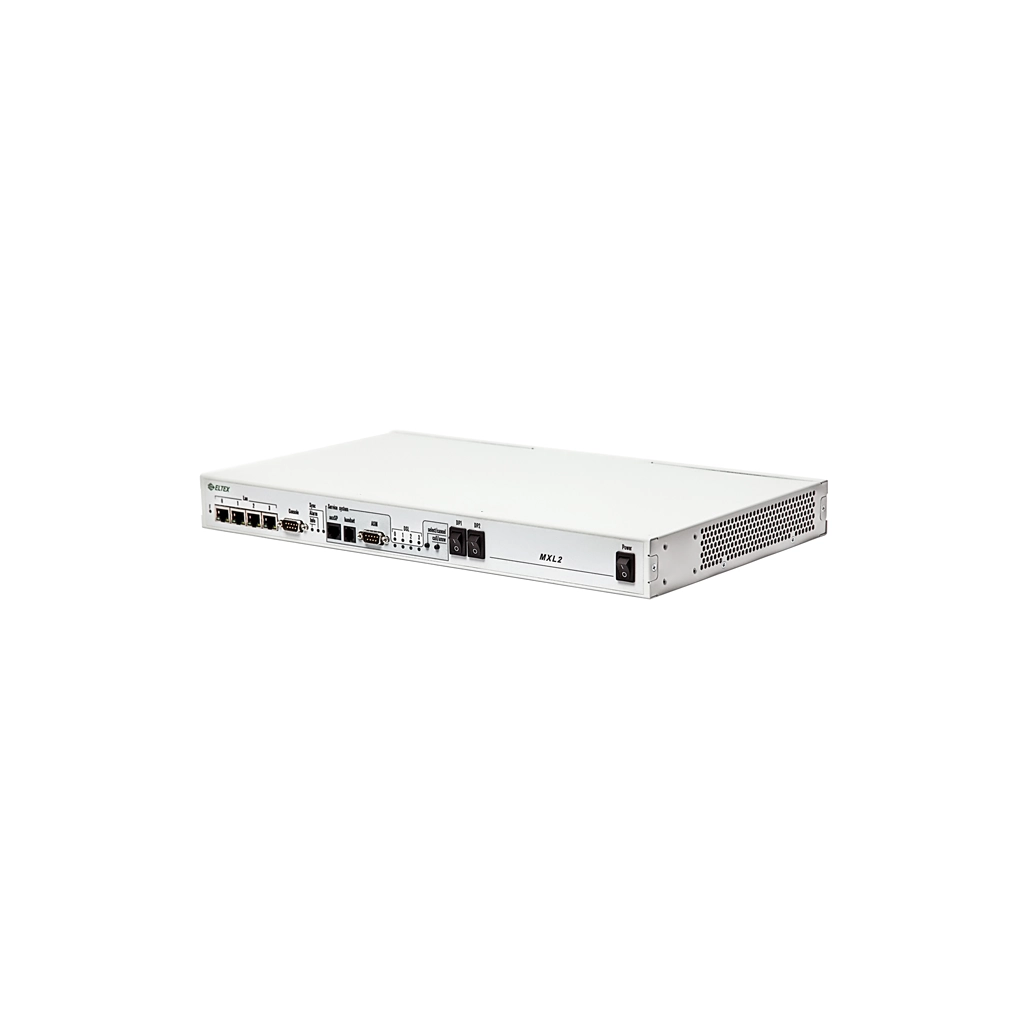

MXL2E-2 SHDSL-модем Eltex

SHDSL-модемы MXL2-2 предназначены для организации новых цифровых трактов по физическим линиям и для увеличения пропускной способности существующих систем по технологии G.shdsl, позволяющей достигнуть максимальной скорости передачи данных до 11,4 Мбит/с по одной паре (стандарт ITU-T G.991.2). Для данных устройств расширен набор сетевых функций модемов – добавлен DHCP-сервер, функции firewall, NAT, связывание интерфейсов в единый канал передачи данных (bonding).

При создании цифровой системы передачи семейства MXL были учтены все требования, предъявляемые к устройствам подобного класса.

Подсистема ДП

Для оптимальной реализации конкретной системы связи система ДП в MXL сделана модульной, что дополнительно повышает ремонтопригодность. Возможна установка одного или двух субмодулей ДП. Каждый субмодуль обслуживает одно направление и работает по одно- или двухпарной схеме. Встроенная функция переполюсовки позволяет легко определить последний рабочий участок тракта передачи.

Аналоговая служебная связь

Применяется для общения с персоналом, ведущим работы на тракте с ближайшего рабочего регенерационного пункта в случае нарушения работы цифровой системы передачи. Система аналоговой служебной связи состоит из двух частей - трансформаторной развязки с линией в модеме и автономного блока аналоговой связи (АСМ) с усилителем и микрофоном у оператора, подключаемого к специальному разъему оборудования. Функционал опционален.

Цифровая служебная связь

Для оперативного общения обслуживающего персонала на разных концах тракта без прерывания связи в состав оборудования был включен функциональный узел цифровой служебной связи ЦСС. Доступ к ЦСС и выбор тракта передачи легко осуществляется с передней панели оборудования, разговор может вестись с помощью микротелефонной гарнитуры или через громкоговорящую связь. Для работы используется один из разговорных каналов потока.

Телеметрия

Для контроля состояния объекта и выдачи аварийной информации на вышестоящий объект в оборудование заложены 2 датчика телеметрии, а для управления устройствами на объекте - 2 реле с «сухими» контактами.

Удаленный мониторинг и управление

Вся настройка удаленного и местного полукомплекта может осуществляться через Web-интерфейс, telnet или консоль. Также дистанционно можно организовать локальный или удаленный loopback.

Преимущества

• модем МХL может выступать в роли транспорта для передачи цифровых потоков и абонентских линий, так и в роли медиа-конвертора для передачи кадров Ethernet в современных сетях NGN;
• дистанционное питание до 6-ти регенераторов с одной стороны;
• напряжение дистанционного питания + 300 В;
• устройства работают под управлением операционной системы Linux;
• определение места обрыва линии с точностью до регенерационного участка;
• цифровая служебная связь;
• возможность организации VLAN;
• поддержка функции маршрутизации уровня 2 при передаче данных Ethernet по линиям DSL/E1;
• дополнительные функции оборудования (маршрутизация, DHCP сервер и прочее);
• единая система мониторинга.
