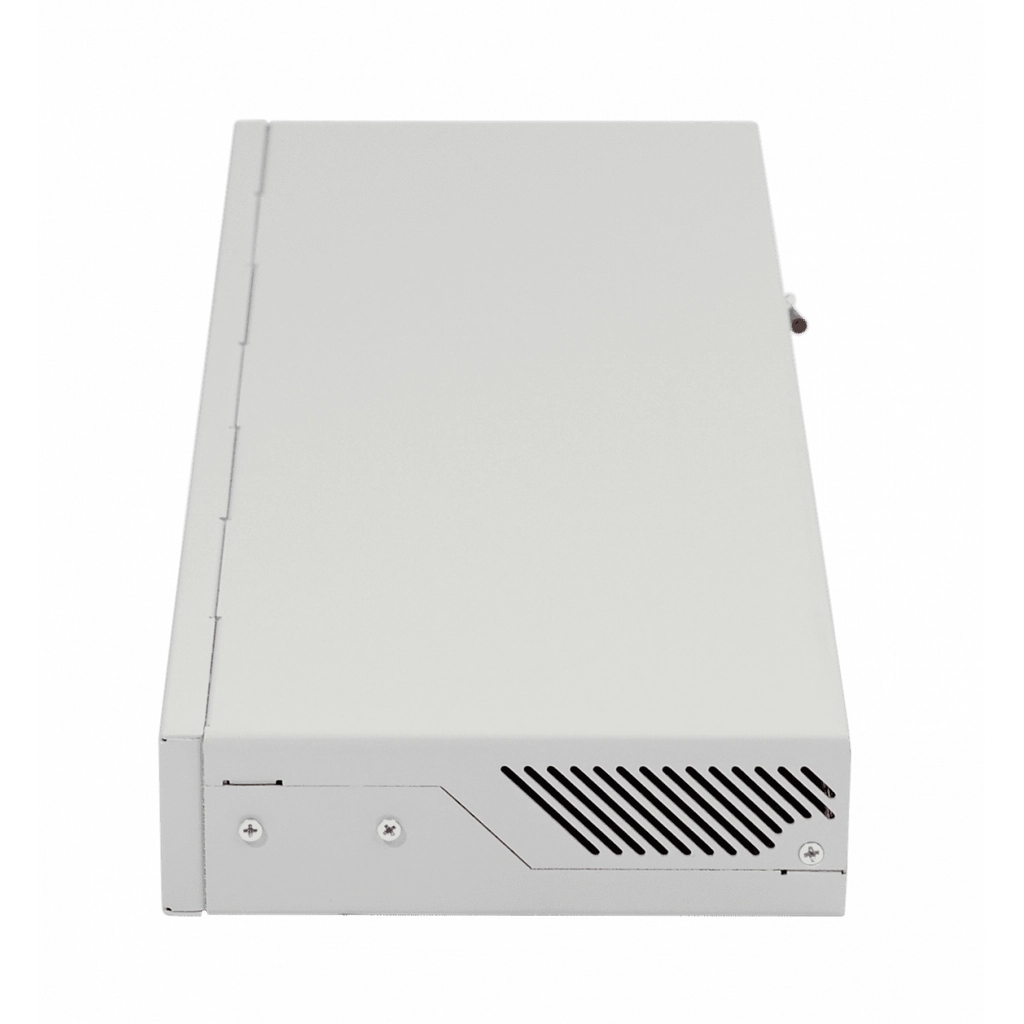

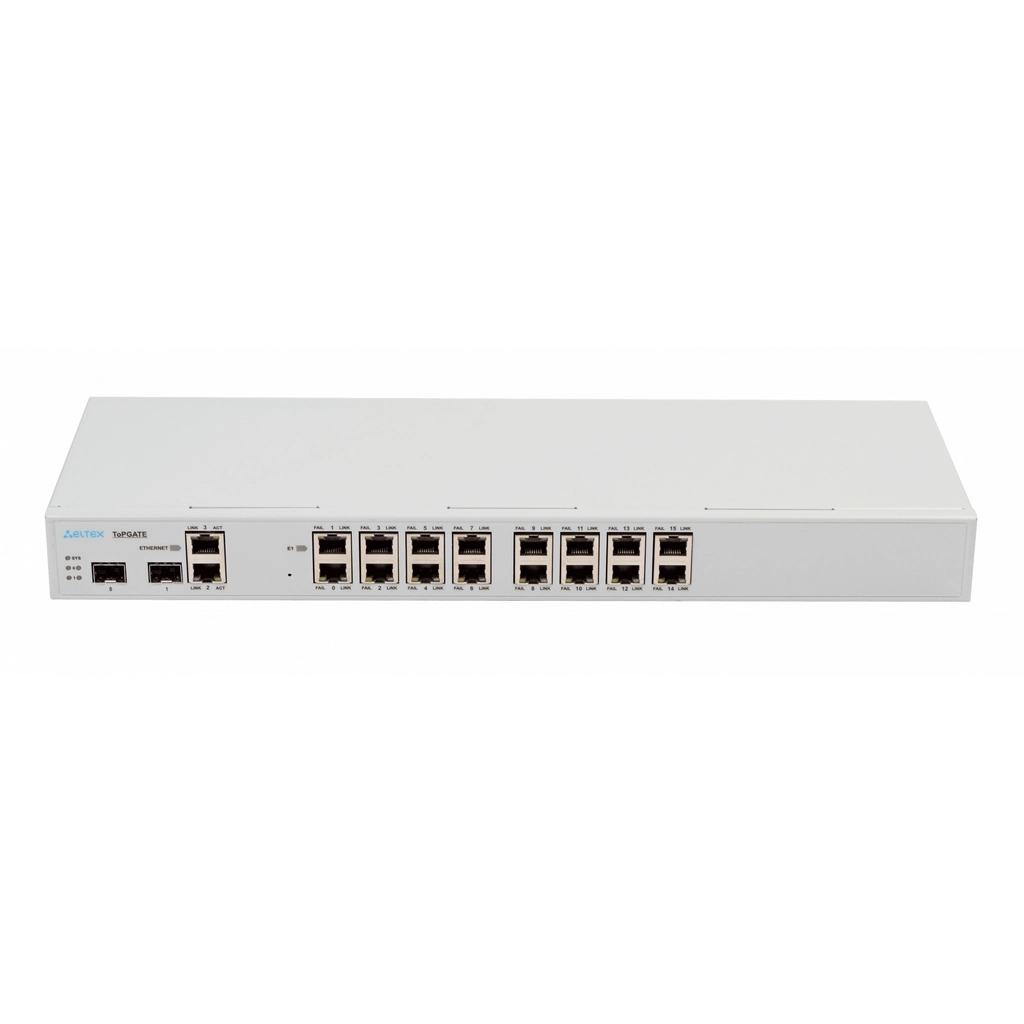

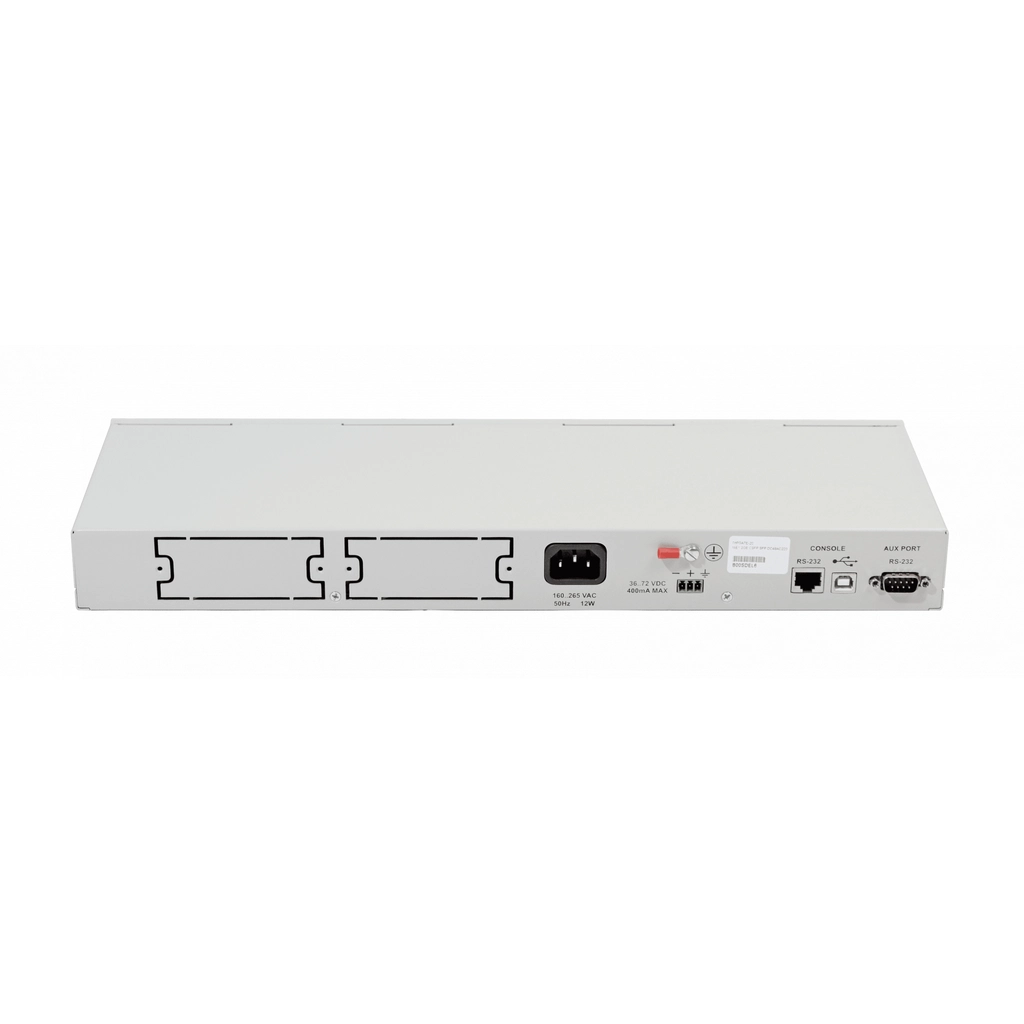

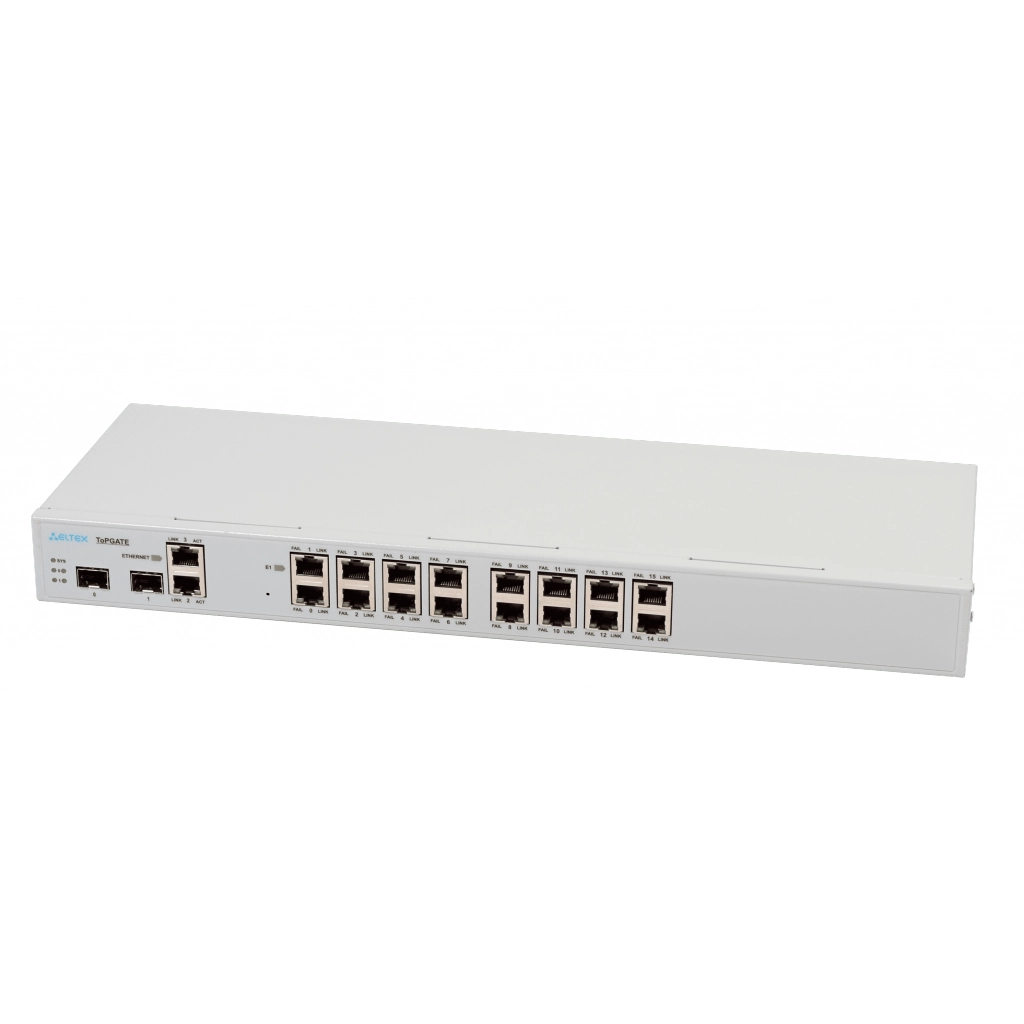

ToPGATE-16E1-2FG Оптический мультиплексор Eltex

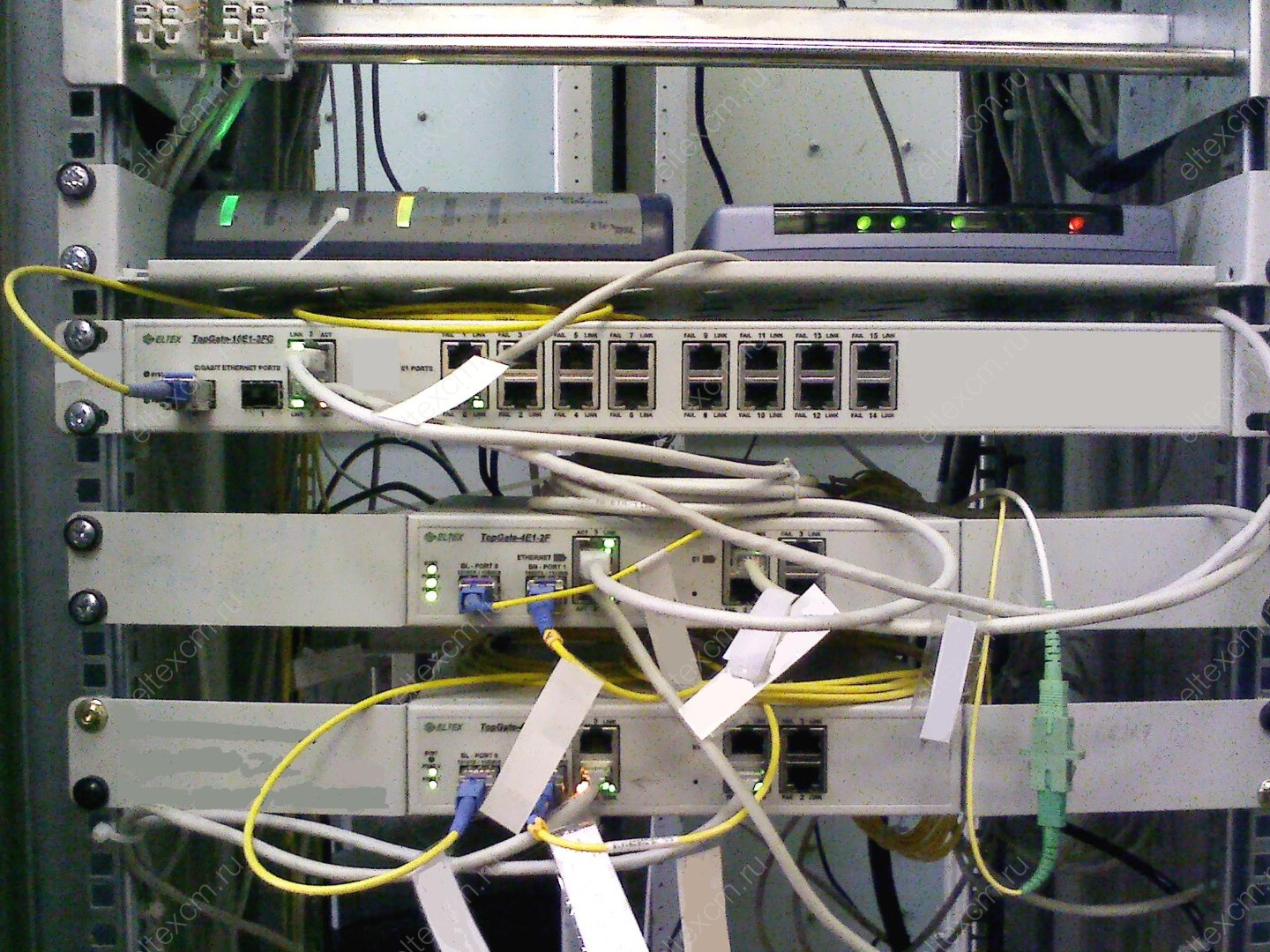

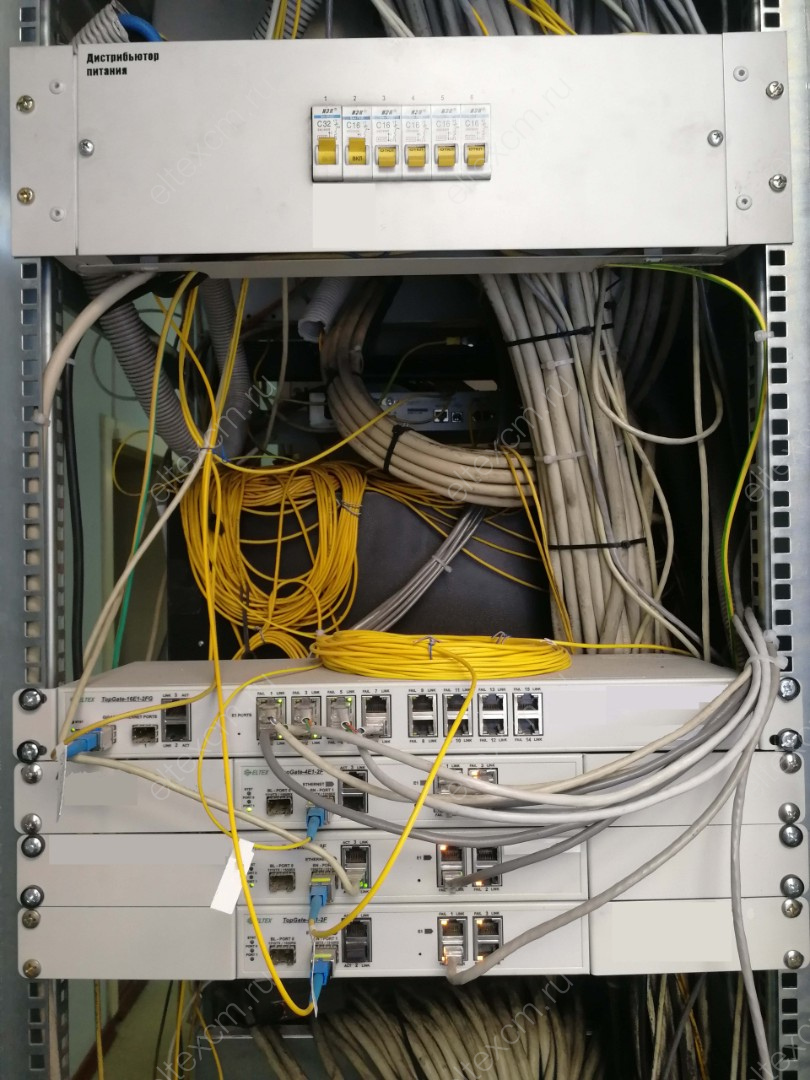

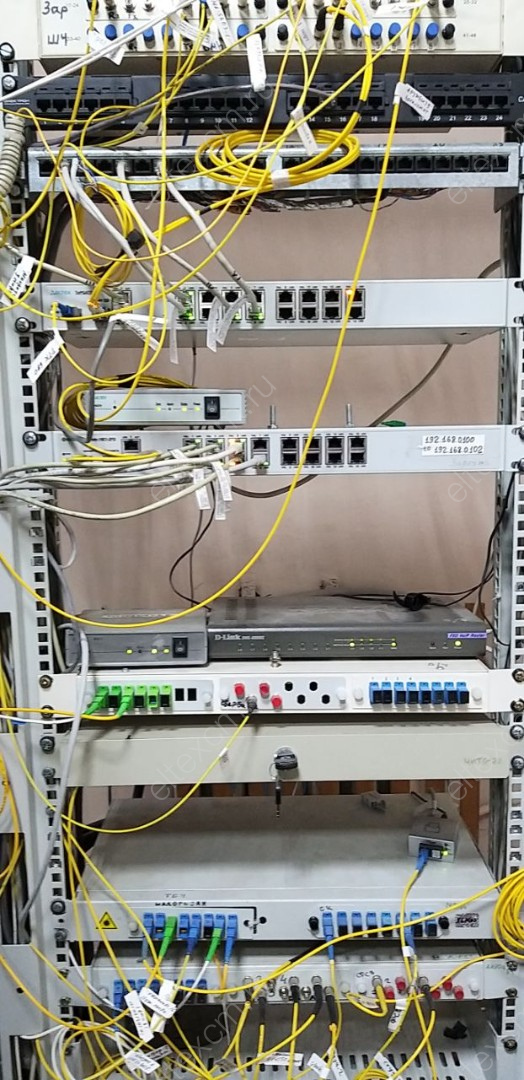

Видео и фото от пользователей
Артикул:
ToPGATE-16E1-2FG
Предназначен для передачи 16 потоков Е1 в IP пакетах через Ethernet сеть. Интерфейсы: 16 портов E1, 2 порт LAN 10/100/1000Base-T, 2 порта 1000Base-X (шасси для установки SFP). Выполнен в металлическом корпусе.
Доступен к заказу
Офис: Москва
Опыт работы с Eltex: 3 года
Выполненные проекты:
- Поставка партии MES5332 для системы хранения данных в ВУЗ г. Воронеж
- Поставка маршрутизаторов для компании по производству спецодежды, настройка сети в центральном офисе в Москве и филиалах (Санкт-Петербург, Казань, Иркутск, Ярославль, Владивосток)
- Проект импортозамещения для крупного ювелирного завода, в связи с переходом на российское оборудование: замена оборудования доступа в Москве и филиалах в Ярославле, Костроме
- Модернизация ЛВС в Средней общеобразовательной школе имени А.С.Попова городского округа Власиха
- Поставка оборудования для построения СКУД и системы видеонаблюдения для российского химического предприятия
Офис: Москва
Опыт работы с Eltex: 3 года
Выполненные проекты:
- Поставка партии MES5332 для системы хранения данных в ВУЗ г. Воронеж
- Поставка маршрутизаторов для компании по производству спецодежды, настройка сети в центральном офисе в Москве и филиалах (Санкт-Петербург, Казань, Иркутск, Ярославль, Владивосток)
- Проект импортозамещения для крупного ювелирного завода, в связи с переходом на российское оборудование: замена оборудования доступа в Москве и филиалах в Ярославле, Костроме
- Модернизация ЛВС в Средней общеобразовательной школе имени А.С.Попова городского округа Власиха
- Поставка оборудования для построения СКУД и системы видеонаблюдения для российского химического предприятия
Офис: Москва
Опыт работы с Eltex: 3 года
Выполненные проекты:
- Организация автоматической системы паспортного контроля в аэропорте Внуково
- Расширение ЛВС в одной из структур Росрезерва
- Построение сети в МБОУ ООШ №6 г. Губкинский
- Организация сетевой инфраструктуры в новом международном кампусе Челябинского Государственного Университета
- Организация сети связи в ЖК Агой
- Организация сети связи в ЖК Садовые кварталы
- Техническое переоснащение на предприятии Магнитогорский Металлургический Комбинат
- Модернизация системы периметрального видеонаблюдения в угольном терминале АО "РОСТЕРМИНАЛУГОЛЬ
- Техническое переоснащение пункта пропуска Верхний Ларс
- Модернизация сети связи в пограничном пункте пропуска Аэропорта Кольцово
Офис: Москва
Выполненные проекты:
- Построение СКС в поликлинике для подключения рабочих мест в Московской области, г. Лобня
Возраст: 41 год
Офис: Москва
Опыт работы с Eltex: 3 года
Выполненные проекты:
- Реализация проектов GPON и телефонии для региональных операторов связи в различных регионах РФ
- Реализация промышленной ЛВС в составе комплексных решений поставщиков для горнодобывающего сектора
- Организация сети передачи данных для внедрения новых систем Московского Метрополитена
- Проекты по модернизации телефонии на базе Softswitch на сети крупных корпоративных заказчиков
- Модернизация сети передачи данных на предприятиях лидирующей группы компаний в отрасли машиностроения
- Построение локально-вычислительной сети ситуационного центра в Чувашской Республике
- Модернизация сети связи на объектах Мосэнерго
- Модернизация сетей доступа на объектах компаний банковского сектора и госучреждений
Возраст: 26 лет
Офис: Москва
Опыт работы с Eltex: 3 года
Выполненные проекты:
- Инсталляция коммутаторов для видеонаблюдения, Wi-Fi, СКУД и телефонии в здании дошкольных групп на 350 мест в районе Молжаниновский
- Оснащение бесшовного Wi-Fi в НИИ, г. Санкт-Петербург
- Поставка межэтажных коммутаторов для медицинского учреждения, г. Казань
Возраст: 32 года
Офис: Москва
Возраст: 32 года
Офис: Москва
Офис: Москва
Возраст: 34 года
Офис: Москва
Опыт работы с Eltex: 8 лет
Выполненные проекты:
- ЦОД для организации из системы здравоохранения, г.Москва
- Реализация проекта телефонии 1500 абонентов для предприятия атомной отрасли
- Поставка PoE коммутаторов для организации видеонаблюдения для крупного аэропорта Москвы
- Организация телефонии и ШПД для крупного ВУЗа в Санкт-Петербурге
- Построение ядра сети в Мурманском морском порту
- Сеть ШПД и Wi-Fi по филиалам предприятия судостроительной отрасли
- Более 10 проектов сдали СОРМ для операторов связи по всей России
- Более 20 проектов GPON для операторов связи по всей России
- ЦОД для предприятия структуры Росатом
- Русский соколиный центр Камчатка, Петропавловск-Камчатский - ШПД + wi-fi
Возраст: 37 лет
Офис: Казань
Опыт работы с Eltex: 5 лет
Выполненные проекты:
- Проработка решения по созданию Wi-Fi сети для государственных ВУЗов
- Поставка коммутаторов доступа в 85 регионов России по заданию Судебного департамента;
- Построение ядра сети для бюро морского машиностроения в г. Санкт-Петербург
Офис: Москва
Выполненные проекты:
- Модернизация ЛВС для средней общеобразовательной школы в Тверской области на 255 мест
- Замена оборудования Cisco для построения 100 Гбит ядра сети института электронной техники г. Москвы
- VoIP телефония на 100 SIP абонентов для Гостинично-оздоровительного комплекса Краснодарского края
- Организация ЛВС на 1000 портов для строительной компании в Самарской области
- Оснащение системы видеонаблюдения на 125 камер нефтеперерабатывающего завода Нижегородской области
Возраст: 31 год
Офис: Москва
Опыт работы с Eltex: 5 лет
Выполненные проекты:
- Построение Сети ШПД и Wi-Fi для государственных ВУЗов Москвы и регионов.
- Северный Речной вокзал г.Москвы, организация ЛВС, видеонаблюдения.
- Организация ядра сети, агрегации и доступа для «Объединённой двигателестроительной корпорации» , входящей в состав "Ростеха"
- Модернизация сети и замена оборудования во всех филиалах МФЦ Москвы и Московской области
- Поставка телеком-оборудования в рамках проекта по «Строительству трассы М-12 Москва-Казань» ГК «Автодор»
- Организация IP-телефонии на шахтах в ООО "Евраз"
- Замена IP-АТС на всех станциях метрополитена МУП "Новосибирский Метрополитен"
- Построение локально вычислительной сети в МФЦ ЛНР, ДНР
- Поставка оборудования для строительства "Тихоокеанской железной дороги"
Возраст: 32 года
Офис: Москва
Опыт работы с Eltex: 5 лет
Выполненные проекты:
- Бесшовный Wi-Fi на территории НПЗ Газпромнефть для работы очков виртуальной реальности
- Проект сети ШПД для автоматизированной системы виброконтроля и диагностики энергоблоков АЭС
- АТС (Софтсвич ECSS-10), IP телефоны и сеть ШПД для центрального аппарата ведомства
- Проект передачи 80 потоков Е1 поверх сети Ethernet для ведомственной сети
Офис: Москва
Выполненные проекты:
- Подключение IP-телефонии в Екатеринбургской Электросетевой компании
- Организация локальной сети для видеонаблюдения на объекте строительства Росавтодор
- Построение ЛВС для системы контроля и управления доступом на объекте дирекции по МТО и хозяйственному обеспечению Администрации Волгоградской области по сохранению объекта культурного наследия
- Организация сети WiFi по периметру здания аэровокзала международного аэропорта "Липецк"
- Капитальный ремонт оборудования связи Сосногорского Газоперерабатывающего Завода / Газпром Переработка
- Организация сетей связи предприятия Новошахтинский Завод Нефтепродуктов в рамках строительства комплекса по производству автомобильных бензинов
Возраст: 52 года
Офис: Москва
Опыт работы с Eltex: 5 лет
Выполненные проекты:
- Комплексная модернизация инфраструктуры стадиона Витязь, г Вологда
- Расширение существующей сети для Электромеханического Завода
- Модернизация телефонии на предприятии по производству металлопродукции
- Построение ЛВС для Школы на 275 мест в Московоской области
- Наземная инфраструктура СКАНЭКС направленного на реализацию плана мероприятий (дорожной карты) по развитию высокотехнологичного направления Перспективные космические системы и сервисы на период до 2030 года г. Кола
- Капитальный ремонт в Городской поликлинике № 175 по Новому московскому стандарту поликлиник г. Москва
- Модернизация центрального узла сети передачи данных в Новороссийском зерновом терминале
- Модернизация локально-вычислительной сети в группе компаний КНАУФ ГИПС
Возраст: 34 года
Офис: Москва
Опыт работы с Eltex: 5 лет
Выполненные проекты:
- Импортозамещение в ЦОД-е, подключение СХД и серверов банка Креди Агриколь
- Комплексная модернизация СКС Тюменского государственного университета
- Комплексная модернизация сети на всех объектах ФГБУ "НЦЭСМП" Минздрава России
- Модернизация сети связи в Краснодарском высшем военном училище
- Обновление комплексной системы безопасности в перевалочном пункте Тамань
- Организация IP-телефонии для подразделений Норникель
- Организация видеонаблюдения и хранения данных в Министерстве образования и науки Республики Татарстан
- Построение локально-вычислительной сети на объектах Русал
- Построение локально-вычислительной сети ситуационного центра для транспортной нефтегазовой компании
- Построение промышленной локально-вычислительной сети и IP-телефонии в филиалах ЛОЭСК
- Проекты реконструкции ведомственных сетей связи комбинатов Росрезерва
- Расширение действующей сети Ростех-Сити
- СПД и СКС для Черногорской ТЭЦ
- Создание защищённого контура сети с шифрованием FSTEC в филиале энергетической компании в Санкт-Петербурге
Возраст: 33 года
Офис: Москва
Опыт работы с Eltex: 3 года
Выполненные проекты:
- Модернизация ШПД сети для предприятия энергетической сферы, г. Дубна
- Организация Wi-Fi и ШПД в крупном спортивном комплексе в г. Москва
- Реализован проект по созданию подвижного пункта управления (Камаз) в нефтяной сфере
- Поставка оборудования для космической программы РФ
Офис: Москва
Выполненные проекты:
- Строительство Областного клинического противотуберкулезного диспансера на 453 круглосуточные койки, 50 мест дневного пребывания, 10 коек реанимации и интенсивной терапии, диспансерное отделение на 200 посещений в смену
- Поставка оборудования в закрытые проекты силовых ведомств
- Реновация объектов недвижимости Управления Капитального Строительства Пермского Края
- Поставка сетевого оборудования для нужд Центрального научно-исследовательского института машиностроения
- Система автоматизации участка водоканала Воробьевы горы
- Создание сети связи в Едином расчетном центре Газпром в Санкт-Петербурге
- Система видеонаблюдения в рамках строительства школы на 1100 мест, г. Жуковский
- Помощь в реализации проекта системы видеонаблюдения, телефонии, многополосного доступа в интернет, комплексная система безопасности на угольном разрезе "Сырадасайское угольное месторождение", угольный терминал "Енисей", терминал Аэропорта Таймыр
- Поставка оборудования для готовых устройств автоматизации для компаний ИПК Индустрия и Микропроцессорные технологии
Общие параметры ToPGATE-16E1-2FG Eltex
| Статус Минпромторг | Нет |
Габариты и вес
| Размер коробки ШхВхГ, мм | 550 x 85 x 270 |
| Вес брутто, кг | 2.2 |
Основные возможности
Мультиплексор-коммутатор ToPGATE предназначен для совместной передачи структурированных или неструктурированных Е1/E0 потоков (G.703, G.704) и пакетов Ethernet через пакетную сеть передачи данных. При этом можно использовать сеть, построенную на основе самих мультиплексоров, или уже имеющуюся IP-сеть. Для передачи Е1/E0 потоков одновременно с пользовательскими данными используется технология TDMoP. Наличие встроенного полнофункционального управляемого коммутатора Gigabit Ethernet уровня 2+ и двух оптоволоконных интерфейсов (до 120 км по одному волокну) дает возможность строить небольшие транспортные сети без использования стороннего оборудования.
Ключевые преимущества
- Поддержка модулей CSFP (Compact Small Form-factor Pluggable).
Через один модуль CSFP можно подключить две ВОЛС. - Возможность посмотреть IDProm и DDM (Digital Diagnostics Monitoring) SFP/CSFP модулей
- DyingGasp - отправка сообщения на syslog-сервер и SNMP trap при отключении питания
- Передача 16-ти структурированных или неструктурированных потоков Е1 через сеть передачи
данных без потери качества связи - Алгоритмы восстановления частоты, обеспечивающие стабильную работу на реальных сетях
- Единый интерфейс с другими устройствами серии для комбинации 100Мб, 1Гб и 10Гб сетей
на основе медной, оптической и беспроводных технологий - Локальное зеркалирование трафика
- MVR (Multicast VLAN Registration) - регистрация мультикастовых VLAN'ов, которая позволяет
передавать мультикастовый поток в одном VLAN'е, в то время как конечные пользователи смогут
получать его, находясь в различных VLAN'ах - Поддержка RSTP для построения сложных сетевых топологий с резервированием,
таких как «кольцо с отводкой», «дерево» - Поддержка SNMP, Web, Telnet, SSH, RADIUS, TACACS+
- Возможность локального и удаленного управления и диагностики
- Возможность мониторинга устройств средствами системы управления Eltex-EMS
Комфортная гарантия и поддержка
Узнать больше
Интерфейсы E1
- Количество: 16 RJ45
- Стандарты: G.703, G.704, G.706, G.823
- Интерфейс: симметричный 120 Ом, HDB3/AMI
- Синхронизация: внутренняя, от входящего потока E1
- Дальность передачи: 500 м
Интерфейсы Ethernet
- Количество: 4
- 2 интерфейса Gigabit Ethernet, интерфейс SFP/CSFP* 1Gb, интерфейс SFP 1Gb
- Стандарты медных интерфейсов: IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control
- Стандарты оптических интерфейсов: IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control
TDM over Packet Network (Ethernet/IP)
- TDMoP, SAToP, CESoPSN
- Задержка передачи: 1 - 2000 мс
- Резервирование 1+1 (с избыточностью)
Параметры и возможности
- Размер таблицы MAC-адресов: 1024 записи
- Коммутация: на скорости линии
- Максимальный размер фрейма: 1632 байт
- IGMP Snooping
- Зеркалирование портов
- Поддержка NAT при передаче Е1 потоков
- VLAN: стандарт IEEE 802.1Q; диапазон значений от 0 до 4095; Q-in-Q - двойное тегирование;
- MVR (Multicast VLAN Registration)
- Четыре очереди приоритетов 802.1p
- QoS на основе: порта коммутатора, VLAN, DSCP, MAC-адреса источника/приемника
- FlowControl - функция контроля потока
- SAFilter - функция фильтрации по MAC-адресам
- Scheduling - планирование выхода фреймов
- Dying Gasp - отправка сообщения на syslog-сервер при отключении питания или перезагрузке
Управление
- Локальное управление: 1 разъем USB type B, 1 разъем RS-232
- Управление через IP-сеть: Telnet CLI, menu, SSH, Web-интерйфейс, SNMP v1, v2c, v3
- Управление оборудованием, например АТС, подключенным к порту AUX
- Аутентификация RADIUS, TACACS+
Размеры
- Габариты (ШxВxГ, мм): 430х44х150 установка в 19” стойку;
- Вес не более 2 кг;
Электропитание
- 220В переменного тока и -48В постоянного тока
- Потребляемая мощность не более 15 Вт
* модули SFP/CSFP в комплект не входят
Программное обеспечение
LPOS_8 - прошивка для устройств с Hardware version 3xx LPOS_9 - для устройств с Hardware version 6xx
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания
Продление гарантийного обслуживания
Услуги, входящие в сертификат:
- Диагностика оборудования
- Бесплатный ремонт, если диагностирован гарантийный случай
- Платный ремонт, если диагностирован не гарантийный случай
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
На 1 год / до 2 лет / до 3 лет / до 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
- Гарантийное обслуживание является непрерывным
- Максимальный срок гарантийного обслуживания - 5 лет
Техническая поддержка 8x5
Техническая поддержка 8х5
Консультационные услуги по вопросам эксплуатации оборудования Eltex.
Способы обращения в техническую поддержку:
- Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
- Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
- «Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
Техническая поддержка 24x7
Техническая поддержка 24х7
Консультационные услуги по вопросам эксплуатации оборудования Eltex.
Способы обращения в техническую поддержку:
- Интернет портал. Удобно для сложных вопросов. Все ответы будут зафиксированы, и они никогда не потеряются
- Email. Удобно для простых вопросов. Вопрос и Вам ответят сразу
- «Душевный» чат в Telegram. Для интересных и нестандартных вопросов. Можно получить ответ и воспользоваться опытом коллег.
Тарифные пакеты
24x7
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
Отправка на подмену NBS*
*Next Business Shipping - на следующий день
*Next Business Shipping - на следующий день
Отправка на подмену NBS
Услуга по отправке оборудования на подмену на следующий рабочий день (next business day shipping) в случае выхода из строя оборудования
Услуги, входящие в сертификат:
- Отправка оборудования на подмену на время ремонта на следующий рабочий день
- Диагностика неисправного оборудования
- Бесплатный ремонт, если диагностирован гарантийный случай
- Платный ремонт, если диагностирован не гарантийный случай
Тарифные пакеты
8х5
по МСК и НСК
по МСК и НСК
Интервал обслуживания
Безлимитное
Количество обращений
1 год / 2 года / 3 года / 5 лет
Срок обслуживания
- Сертификат привязан к серийному номеру оборудования
- Сертификат приобретается только при наличии действующей стандартной/расширенной гарантии
Обучение в Академии Eltex
На данный товар не оставлено ни одного отзыва.
Будьте первым!
Будьте первым!
