Соколиный Центр Камчатка: построение локальной сети, покрытие Wi-Fi и телефонизация комплекса

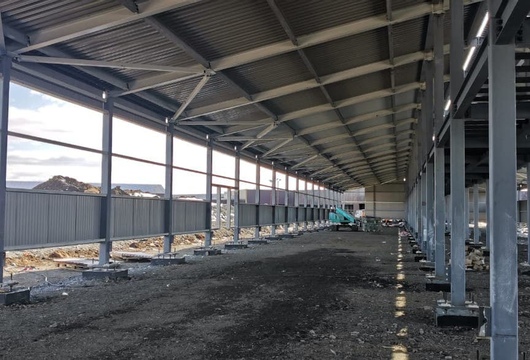

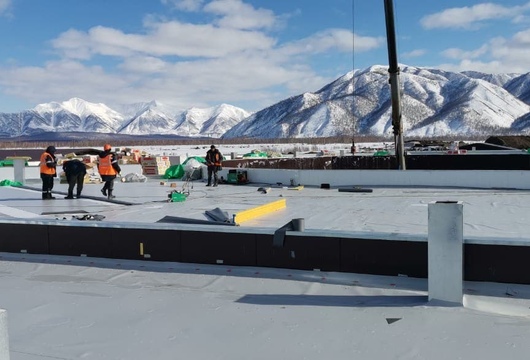

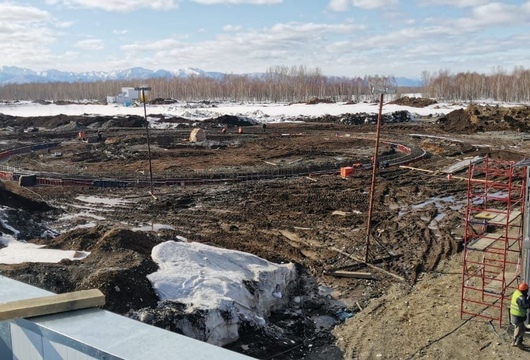

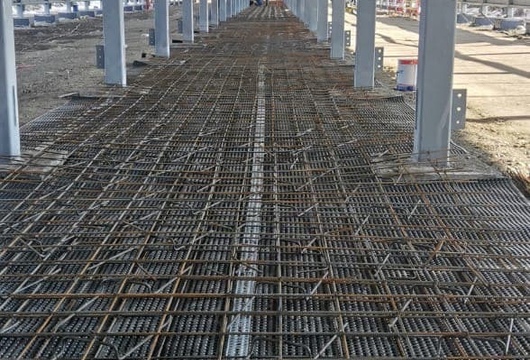

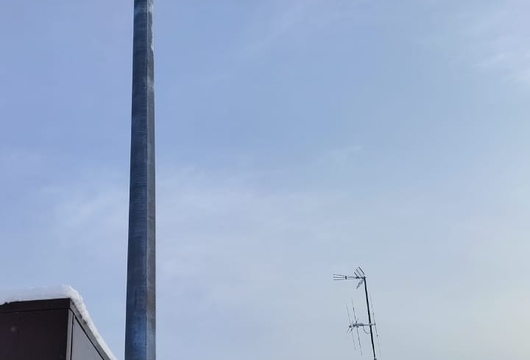

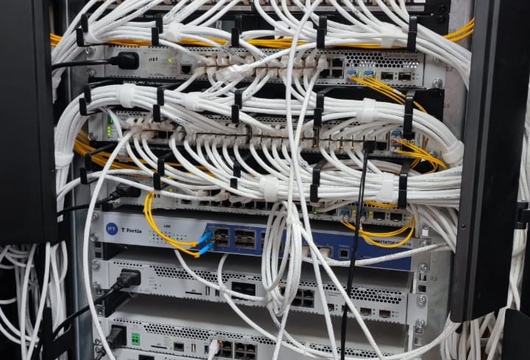

Фото оборудования в эксплуатации:
Описание проекта:

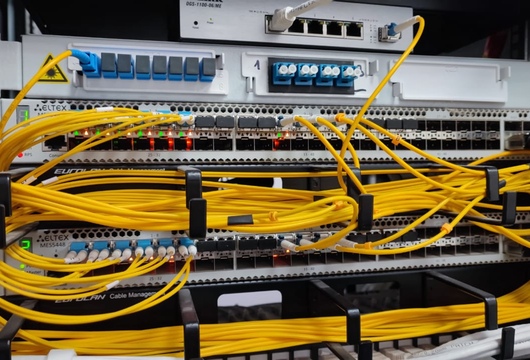

В качестве коммутаторов ядра используется MES5448 - 2 шт . Коммутаторы собраны в стек. Подключение к оператору связи реализовано через маршрутизатор ESR-21 двумя линиями 1G при помощи протокола LACP, и настроена динамическая маршрутизация по протоколу OSPF; Так же маршрутизатор выполняет функцию межсетевого экрана.

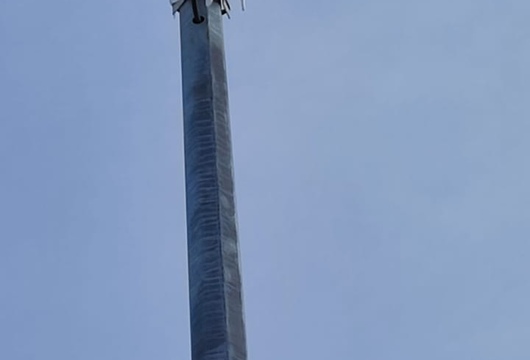

Точки доступа WOP-12ac и сервер с контроллером SoftWLC подключены в коммутаторы доступа MES2348P, питание точек доступа происходит по PoE технологии. По площади всего питомника настроена уличная и внутренняя бесшовная сеть;
Доступ в интернет осуществляется через маршрутизатор ESR-21
Телефония на 500 абонентов реализована с помощью станции SMG-500, IP АТС подключена к ядру сети через коммутаторы агрегации MES3324F, которые в свою очередь находятся в стеке.

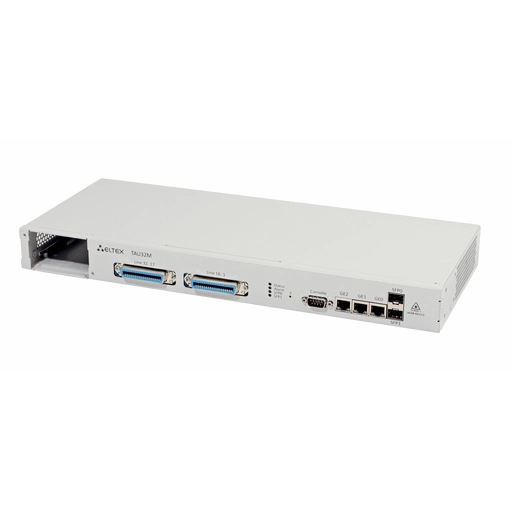

В проекте для телефонии так же используется модульный шлюз TAU-32M.IP для внутренних и внешних медных линий связи. Внутренние линии используются для подключения аналоговых абонентов и конвертации их в SIP протокол, для регистрации на IP АТС. Внешние линии используются для подключения резервного канала связи с вышестоящим оператором связи.
Наименование | Артикул | Количество | |
---|---|---|---|
Ядро | |||

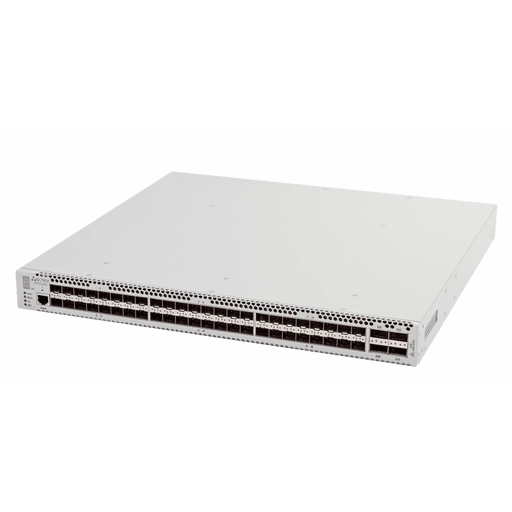

MES5448 Eltex I Коммутатор 48 портов SFP+, 4 порта QSFP | MES5448 | 2 шт | |
Маршрутизатор | |||
ESR-21 Сервисный маршрутизатор | ESR-21 | 1 шт | |
Контроллер для Wi-Fi точек доступа | |||
SoftWLC | WLC | 1 шт | |
Коммутатор доступа | |||
MES2348P Eltex | Коммутатор 48 портов 1G с PoE, 4 порта 10G | MES2348P | 18 шт | |
IP АТС | |||
SMG-500 Eltex | Корпоративная АТС 500 абонентов | SMG-500 | 1 шт | |
Коммутатор агрегации | |||
MES3324F Eltex | Коммутатор 24 порта SFP, 4 порта SFP+ | MES3324F | 2 шт | |
VoIP шлюз | |||
TAU-32M.IP Eltex | 32 порта FXS/FXO VoIP шлюз | TAU-32M.IP-S | 1 шт | |
Точка доступа | |||
WOP-12ac Беспроводная точка доступа | WOP-12ac DC | 18 шт | |
WEP-2ac Smart | WEP-2ac Smart | 14 шт | |
Телефония | |||
VP-15P IP-телефон Eltex | VP-15P | 30 шт |
