Как комплектовать VoIP шлюз Eltex TAU-32M.IP

Как комплектовать VoIP шлюз Eltex TAU-32M.IP


В линейке многопортовых абонентских VoIP шлюзов, от производителя Элтекс, присутствует уникальный представитель серии TAU,  модульный шлюз TAU-32M.IP.  Отличительно чертой которого является возможность одновременного использования портов FXO и FXS в одном компактном корпусе. Рассмотрим более подробно данное устройство.

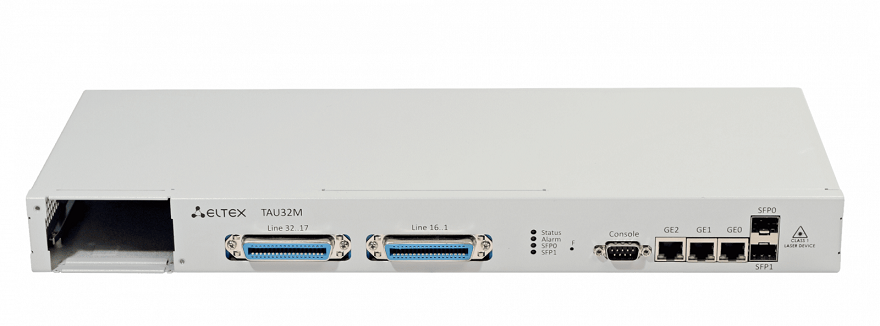

Основой TAU-32M.IP является шасси абонентского VoIP-шлюза, выполненное в металлическом корпусе, размером в 1U. На борту корпус имеет 4 слота для субмодулей TAU32M-M8S или TAU32M-M8O.

Есть две модификации:

-          TAU-32M.IP-S  - предназначен для работы по SIP протоколу.  На данный момент является наиболее востребованной модификацией шасси устрjйства;

-          TAU-32M.IP-M – поддерживает работу с устаревшим протоколом H.248.

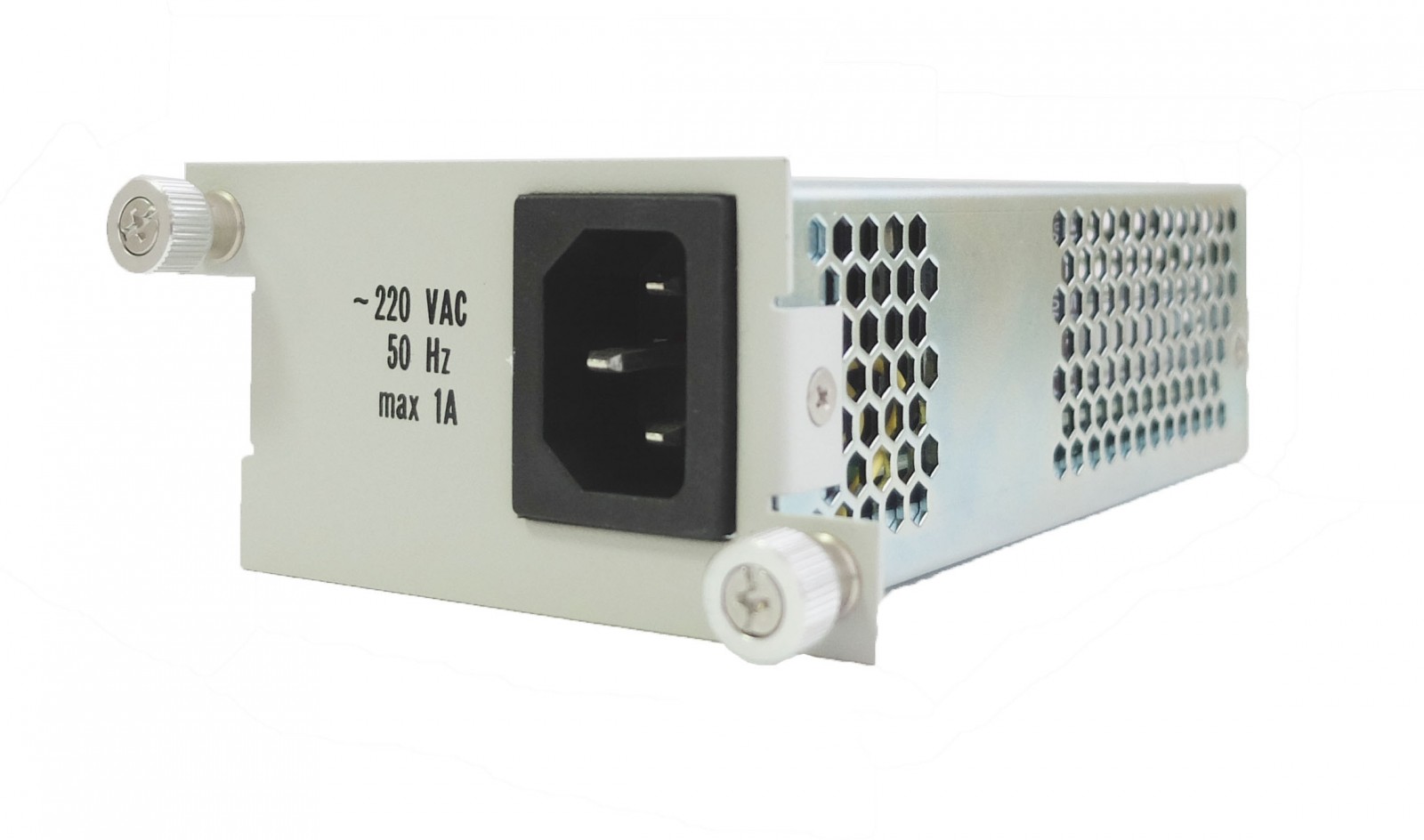

Шасси ТАУ-32 можем работать как с переменным током 220В, используя модуль питания PM160-220/12

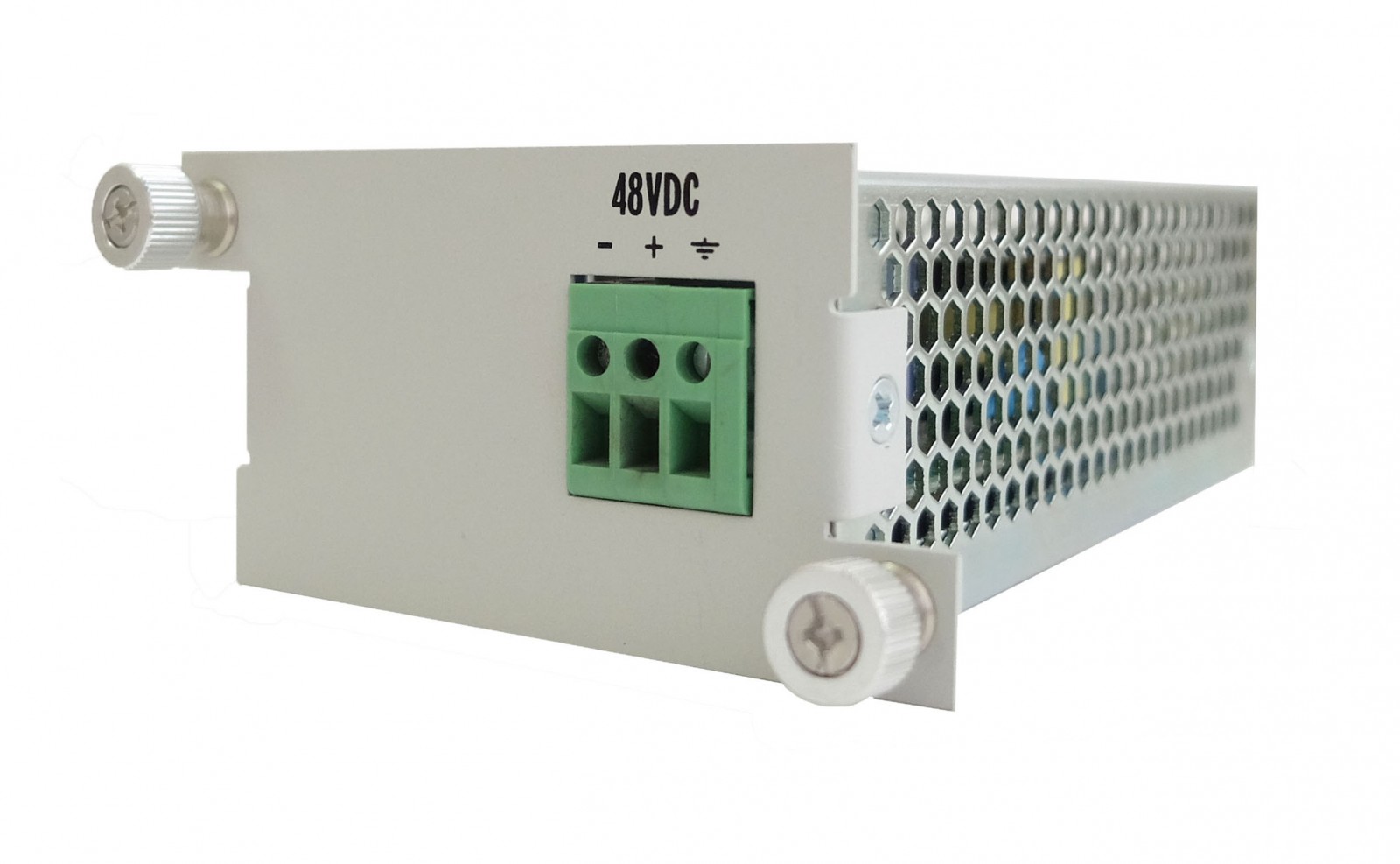

так и с постоянным током 48В, с Модуль питания PM75-48/12



Для преобразования переменного тока в постоянный, производитель рекомендуют использовать собственную линейку УЭП. Более подробно с оборудованием можно познакомиться здесь.


VoIP шлюз TAU-32M.IP комплектуется двумя видами модулей : TAU32M-M8S и TAU32M-M8O
.

-          TAU32M-M8S – модуль имеет 8 аналоговых абонентских портов FXS, для подключения абонентских телефонных аппаратов;

-          TAU32M-M8O – модуль имеет 8 аналоговых  портов FXO, предназначенных для подключения медных телефонных линий от ТФОП.

Для использования портов FXO и FXS, к оборудованию дополнительно приобретается кабель CENTRONICS-36. Более подробную инструкцию по использованию данного кабеля, вы можете найти у нас на сайте.



Варианты комплектаций.

Так как VoIP шлюз TAU-32M.IP имеет 4 слота для различных модулей (8 FXS или 8FXO), максимальная емкость составляет 32 порта. Данные модули можно сочетать в любом варианте, начиная от установки только одного из перечисленных модулей.

Наиболее используемые конфигурации: 32FXS, 16FXO и 16FXS, 32FXO.



Наименование

Обозначение

Кол-во

1

TAU-32M.IP (36 FXO)





2

Шасси абонентского VoIP-шлюза TAU-32M.IP: 4 слота для субмодулей TAU32M-M8S или TAU32M-M8O, 3хRJ-45 (LAN), 2 шасси под SFP, 1 слот для блока питания  PM150-220/12 или PM75-48/12, 1U, SIP

TAU-32M.IP-S

1

3

Cубмодуль абонентских линий АТС TAU32M-M8O (устанавливается в шасси TAU-32M.IP): 8 аналоговых портов (FXO)

TAU32M-M8O

4

4

Модуль питания PM160-220/12, 220V AC, 160W

PM160-220/12

1

5

Кабель от АТС до кросса – 4 м. (18х2)

CAB-18-4

1

Наименование

Обозначение

Кол-во

1

TAU-32M.IP (16FXS, 16FXO)





2

Шасси абонентского VoIP-шлюза TAU-32M.IP: 4 слота для субмодулей TAU32M-M8S или TAU32M-M8O, 3хRJ-45 (LAN), 2 шасси под SFP, 1 слот для блока питания  PM150-220/12 или PM75-48/12, 1U, SIP

TAU-32M.IP-S

1

3

Cубмодуль абонентских комплектов TAU32M-M8S (устанавливается в шасси TAU-32M.IP): 8 аналоговых абонентских портов (FXS)

TAU32M-M8S

2

4

Cубмодуль абонентских линий АТС TAU32M-M8O (устанавливается в шасси TAU-32M.IP): 8 аналоговых портов (FXO)

TAU32M-M8O

2

5

Модуль питания PM160-220/12, 220V AC, 160W

PM160-220/12

1

6

Кабель от АТС до кросса – 4 м. (18х2)

CAB-18-4

1

Наименование

Обозначение

Кол-во

1

TAU-32M.IP (32FXS)





2

Шасси абонентского VoIP-шлюза TAU-32M.IP: 4 слота для субмодулей TAU32M-M8S или TAU32M-M8O, 3хRJ-45 (LAN), 2 шасси под SFP, 1 слот для блока питания  PM150-220/12 или PM75-48/12, 1U, SIP

TAU-32M.IP-S

1

3

Cубмодуль абонентских комплектов TAU32M-M8S (устанавливается в шасси TAU-32M.IP): 8 аналоговых абонентских портов (FXS)

TAU32M-M8S

4

4

Модуль питания PM160-220/12, 220V AC, 160W

PM160-220/12

1

5

Кабель от АТС до кросса – 4 м. (18х2)

CAB-18-4

1



Оборудование можно взять на бесплатное тестирование.  Более подробную информацию можно узнать у официального диллера завода - Получить консультацию
